1 Háromdimenziós képkészítés a gyakorlatban és alkalmazási területei Bálint Tamás Dr. Berke József balinttamas85@gmail.com, berke@gdf.hu Gábor Dénes Főiskola

2 Hogyan működik a 3D? Az emberi látás mintájára lett kialakítva => közelítőleg úgy látunk egy képet vagy filmet mint magát a valós világot Két szemünk, két eltérő képet mutat, melyet agyunk összefűz egy térhatású képpé. Egészséges látás szükséges hozzá! A két eltérő kép bizonyítására egy egyszerű kísérlet szolgál =>

vagy filmet mint magát a valós világot Két szemünk, két eltérő képet mutat,

4 Az anaglif technika Régi múltra tekint vissza, 3D képalkotás legősibb módja. Már a XIX. században foglalkoztak efféle illusztrációk és képek előállításával. Csak egy színszűrős szemüveg szükséges a képek megtekintéséhez => olcsó előállítás, a mai napig a legelterjedtebb. Digitális technika korában már hétköznapi, bárki előállíthat ilyen képeket

Csak egy színszűrős szemüveg szükséges a képek megtekintéséhez => olcsó előállítás, a

5 Alkalmazási területei Leggyakrabban fotókon, filmeken és számítógépes játékokban alkalmazzák, de megtalálható a tudomány számos területén is. Az első tudományos és mérnöki alkalmazások, anaglif technikával készült geometriai illusztrációk voltak, de hamar elterjedtek a következő területeken:

Az első tudományos és mérnöki alkalmazások, anaglif technikával készült

6 Tudományos/mérnöki alkalmazások I. Orvos tudomány Építészet Geográfia, hidrográfia és térképészet Gépészet Statisztikai adatok megjelenítése, interaktív statisztikai analízis Mikroszkópiai képek, elektronmikroszkópos felvételek Gyógyszerészet Bányászat Kémia, molekuláris illusztrációk Légifényképezés, műholdfelvételek, radarfelvételek Paleontológia Űrkutatás

adatok megjelenítése, interaktív statisztikai analízis Mikroszkópiai képek,

7 Tudományos/mérnöki alkalmazások II. A paleontológusok a sztereófotográfiai eljárásokat már több mint 90 éve használják; A háromdimenziós eljárásoknak köszönhetően könnyebben lehet rekonstruálni a leleteket. NASA több projektje is elérhető anaglif formátumban: Hold, Mars, stb ban lőtték fel a STEREO szondapárost, amely a Nap és a Föld közötti mágneses kapcsolatot vizsgálja.

háromdimenziós eljárásoknak köszönhetően könnyebben lehet rekonstruálni a leleteket.

8 Az anaglif technika előnyei/hátrányai

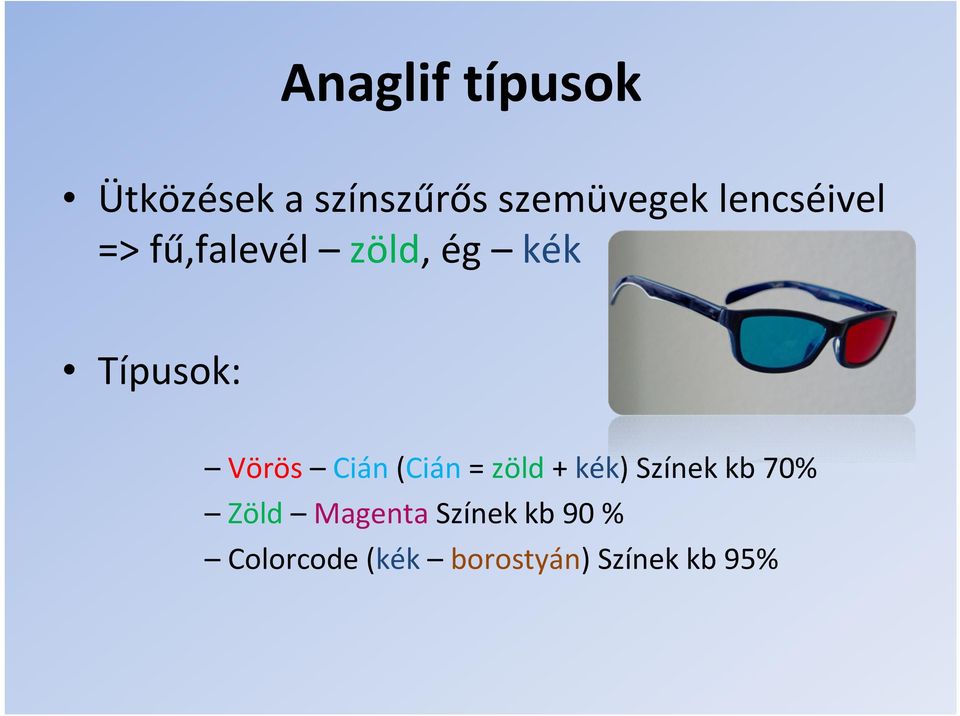

9 Anaglif típusok Ütközések a színszűrős szemüvegek lencséivel => fű,falevél zöld, ég kék Típusok: Vörös Cián (Cián = zöld + kék) Színek kb 70% Zöld Magenta Színek kb 90 % Colorcode (kék borostyán) Színek kb 95%

Cián (Cián = zöld + kék) Színek kb 70% Zöld Magenta

10 Egy háromdimenziós kép elkészítése I. Szükségünk van két nézőpontból készült képre Eszközök amelyekkel hozzájuthatunk: Dupla optikás, 3d fényképező gép 2 digitális fényképezőgép 1 digitális fényképezőgép Mobiltelefon

11 Egy háromdimenziós kép elkészítése II. Az emberi szempár egymástól átlagosan 6,2-6,5 centiméternyi távolságban van. 2 kamera (vagy egy kamera esetén eltolással) közötti távolságot is ez határozza meg, amelyet bázistávolságnak nevezünk. Bázistávolság kiszámítása=> 1/30-as szabály

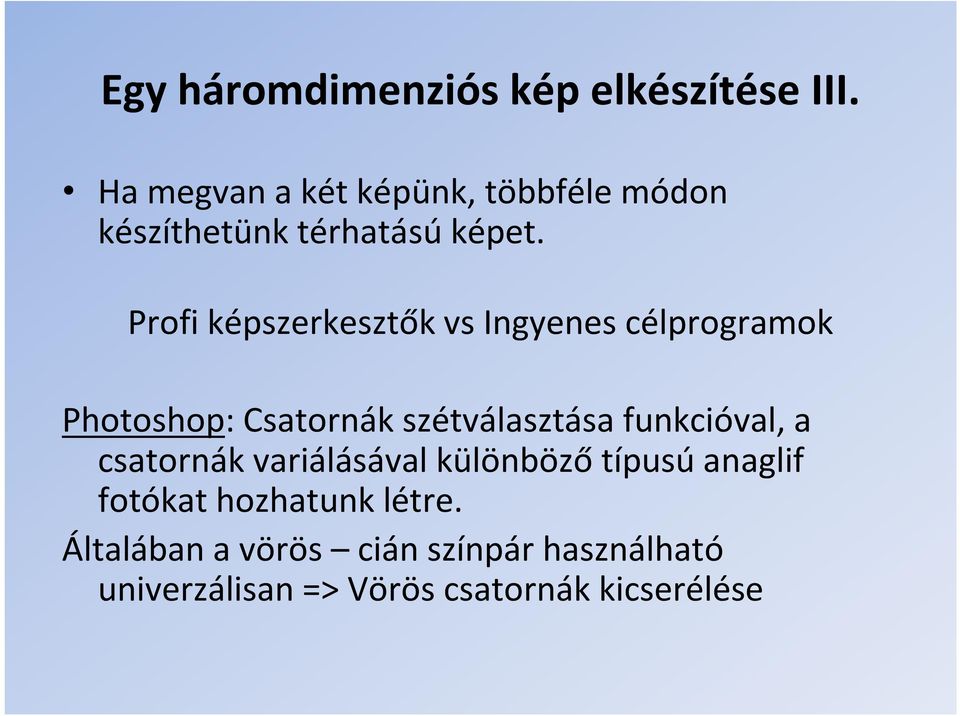

12 Egy háromdimenziós kép elkészítése III. Ha megvan a két képünk, többféle módon készíthetünk térhatású képet. Profi képszerkesztők vs Ingyenes célprogramok Photoshop: Csatornák szétválasztása funkcióval, a csatornák variálásával különböző típusú anaglif fotókat hozhatunk létre. Általában a vörös cián színpár használható univerzálisan => Vörös csatornák kicserélése

Profi képszerkesztők vs Ingyenes célprogramok Photoshop: Csatornák szétválasztása

13 Egy háromdimenziós kép elkészítése IV.

14 Egy háromdimenziós kép elkészítése V. Bal képünk vörös csatornájával felülírjuk a jobb kép vörös csatornáját Ahol a két képen az objektumok fedik egymást ott lesz képünk alapsíkja. Alapsík = Mögötte lévő tárgyak távolinak látszanak; Előtte lévők kilógnak a képből. A vörös csatornát kijelölve a billentyűzet nyilaival tudunk korrigálni, és fedésbe hozni bizonyos részleteket. Ezután már csak le kell vágnunk az eltolás során keletkezett felesleges részleteket, és kész is a térhatású fotónk.

lesz képünk alapsíkja. Alapsík = Mögötte lévő tárgyak távolinak látszanak; Előtte lévők kilógnak a képből.

15 Egy háromdimenziós kép elkészítése VI.

16 Egy háromdimenziós kép elkészítése VII.

17 Háromdimenziós videó készítése I. Nem alkalmazhatjuk a képkészítési módszereket Két teljesen egyforma kamera szükséges hozzá! Körülbelül 6,5 7 cm -re kell rögzíteni egymástól a kamerákat Stereo Movie Maker ingyenes programmal alakíthatjuk a két videót egy térhatású, anaglif videóvá.

18 A Stereo Movie Maker kezelőfelülete

19 Háromdimenziós videó készítése II. Típus választása: Fekete-fehér vörös-cián Színes anaglif: vörös-cián; colorcode Félszínes (optimalizált) vörös-cián; colorcode Mentés: AVI formátum, sok tömörítési lehetőséggel Tömörítés nélkül 1 perc: SD: 1 GB HD: 2-3 GB!!! Ajánlott tömörítések: DivX, XviD, H.264/Mpeg4

colorcode Félszínes (optimalizált) vörös-cián; colorcode Mentés: AVI

20 3D az oktatásban Kis létszámú előadásokon/gyakorlaton illusztráció gyanánt jól hasznosítható. Például: Orvosi képzésekben; Építészeti képzésekben Egyéb mérnöki képzésekben Pozitív hatásai: Fokozott érdeklődés; Értelmezhetőbb a szövegértési problémákkal küzdőknek, valamint a nem vizuális típusú embereknek.

Például: Orvosi képzésekben; Építészeti képzésekben Egyéb mérnöki
