Kondenzátor, induktivitás, rezgőkör...ha5gy összefoglalója
|
|
|
- Ilona Szalainé
- 5 évvel ezelőtt
- Látták:
Átírás
1 Kondenzátor, induktivitás, rezgőkör...ha5gy összefoglalója

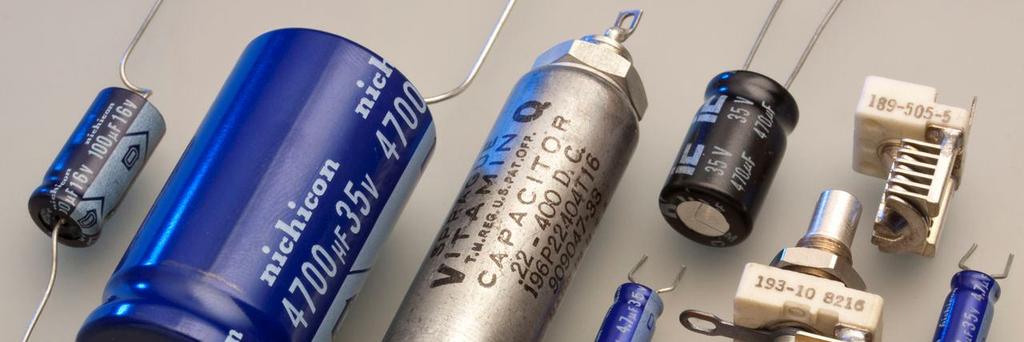

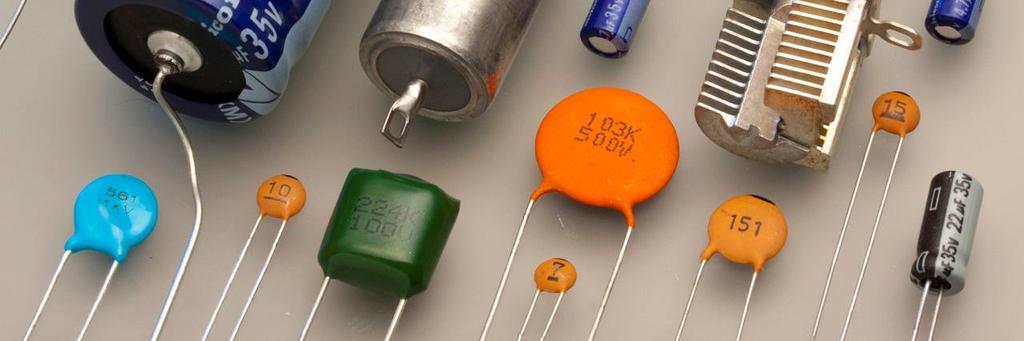

2 Kondenzátorok
3 Kondenzátorok Két fémfelület egymással szemben ( két fedő a konyhából ) Közöttük valamely szigetelőanyag ( levegő ) Máris van egy kondenzátorunk, melynek lesznek jellemzői: Kapacitás Szigetelési / átütési feszültség Veszteségi tényező...
4 Kondenzátorok
5 Kondenzátorok Rádióamatőr szempontból a kondenzátorok felhasználása: Tápegységek Audió erősítők Középfrekvenciás erősítők Rádiófrekvenciás erősítők Oszcillátorok Hangoló körök Antenna rezgőkörök ( trapp )
6 Kondenzátorok Stabilitás ( hőfokegyüttható ) Létezik pozitív és negatív együtthatójú Veszteség ( tgdelta ) minél kisebb legyen Alkalmazott frekvencián a kondenzátor ellenállása ESR ( helyettesítő soros ellenállás ) Átütési feszültség
7 Kondenzátorok Tápellátás megfelelő szűrése:

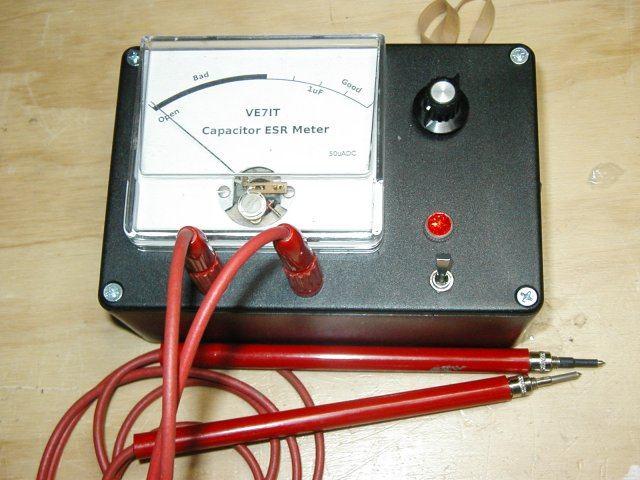

8 Kondenzátorok ESR

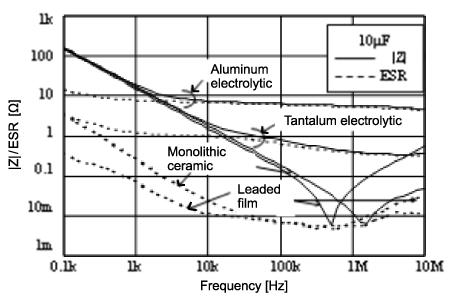

9 Kondenzátor ESR
10 Kondenzátor ESR

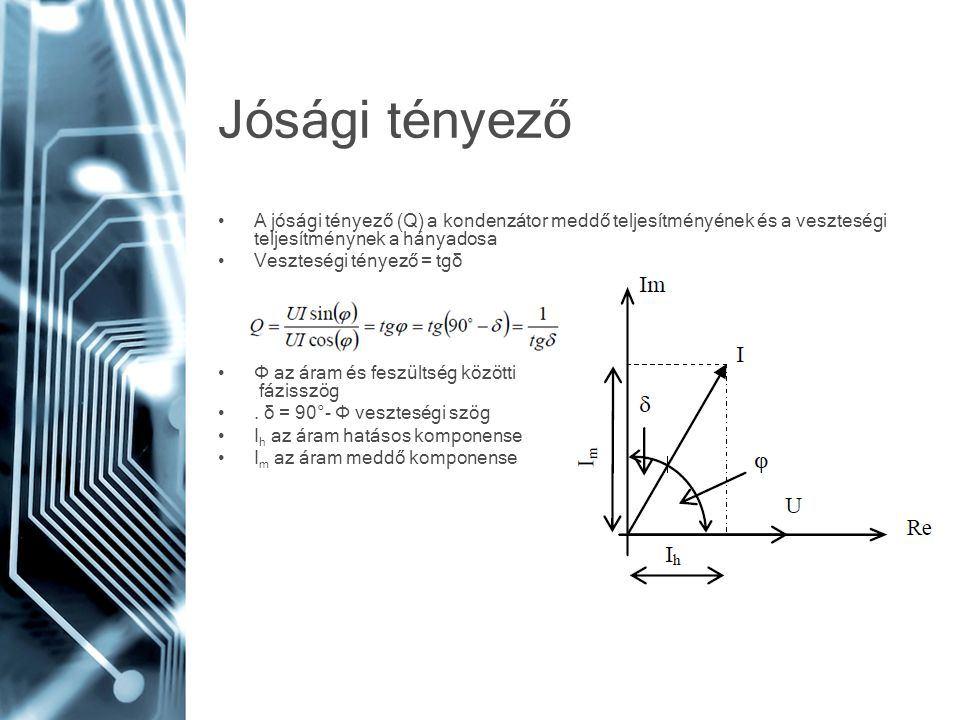

11 Kondenzátor
12 Kondenzátor
13 Induktivitás L = (d2n2) / (l d) [μh] d és l méter ( m) n menetszám Ha l>0,4d
14 Induktivitás
15 Induktivitás Ferritmagos induktivitás L= A *N 2 A vasmag állandó L L N menetszám Vasmagállandó gyártói katalógusból, vagy 10 menet az ismeretlen magra, majd mérés és a képletből visszaszámolás
16 Induktivitás Önindukció: a tekercsben feszültség indukálódik, ha rajta időegység alatt áramváltozás lép fel. Ui = -L di/dt ( Volt ) Önindukciómentes tekercs:
17 Kondenzátor és induktivitás látszólagos ellenállása X C kapacitív ellenállás ( szinuszosan váltakozó feszültség esetén ) X C = 1/2pi*f*C X L induktív ellenállás f= Hz C= F X C = Ohm X L = 2pi*f*L f= Hz L= H X L = Ohm

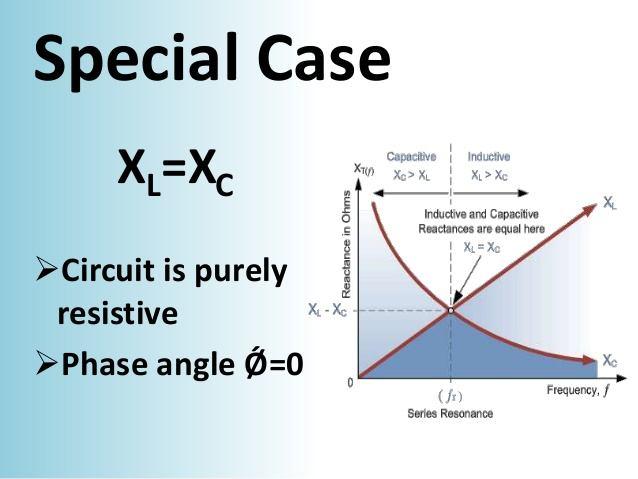

18 Rezonancia: amikor X C = X L Ha a két alkatrészünk L és C akár sorosan, akár párhuzamosan kapcsolódik : X C =X L teljesülése esetén rezgőkörről beszélünk, melynek rezonancia frekvenciája a Thomson formula alapján:
19 Rezgőkör
20 Rezgőkör ( párhuzamos )
21 Rezgőkör ( soros )
22 Rezgőkör ( jellemzők ) Soros veszteségi ellenállás: rv Párhuzamos veszteségi ellenállás: Rp Jóság: Q Q = Rp/rv Sávszélesség: B B = fo/q fo -hoz képest -3dB Rp = rv*q 2
23 Rezgőkör L/C viszony Jóság és az L / C viszony függősége:
24 Rezgőkör Párhuzamos rezgőkör esetén, rezonancián az induktivitáson: I L = Q*I áram folyik át ( keresztmetszet! különben füstöl ) / Minden füsttel működik. Ha kijön belőle, akkor már nem működik! /
25 Rezgőkör Soros rezgőkör esetén, rezonancián a kondenzátorra: U C = Q*U feszültség jut / Átütési ( szigetelési feszültség)! különben füstöl / Füst magyarázata az előző oldalon.
26 Rezgőkör - konstrukció f = 3,58 MHz C = pf D = 35 mm tekercstest átmérő d = 0,5 mm huzalátmérő
27 Rezgőkör - konstrukció Az előző oldalon lévő Thomson formula gyakorlati képletével és 110 pf-os forgókondenzátor értékkel számolva: L = 18 mikrohenry A NAGAOKA képletből levezetett egyszerű formulával számolunk tovább a menetszám megismeréséhez. Erről bővebben:
28 Rezgőkör - konstrukció A 35 mm-es csévetestre 22 me. szükséges Az egyrétegű, légmagos tekercs számítása sok tényező pontatlansága miatt mindig csak megközelítő lehet!
29 Kondenzátor és induktivitás mérések Kondenzátor értékének meghatározása antenna analizátoros mérés és számítás segítségével:
30 Kondenzátor és induktivitás mérések Induktivitás értékének meghatározása antenna analizátoros mérés és számítás segítségével:

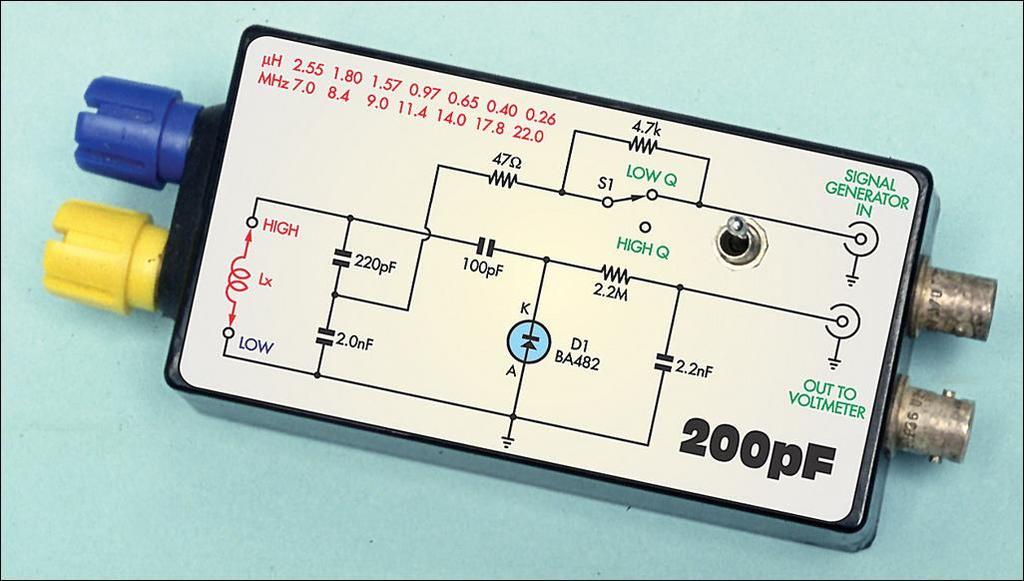

31 Rezgőkör mérések Szegény ember Q mérő:
32 Rezgőkör mint antenna Loop Antenna
33 . Loop antenna
34 Loop antenna Képletek: Radiation Resistance, Ohms: RR = ( )(f²A)2 Loss Resistance, Ohms: RL = ( )( f)(s/d) Efficiency: η = RR/(RR+RL) Inductance, Henrys: L = ( )S[7.353log10(96S/πd)-6.386] Inductive Reactance, Ohms: XL = 2πf(L 106) Tuning Capacitor, Farads: CT = 1/2πf(XL 106) Quality Factor: Q = (f 106)/Δf = XL/2(RR + RL) Bandwidth, Hertz: Δf = (f 106)/Q = [(f1-f2) 106] Distributed Capacity: pf: CD = 0.82S Capacitor Potential, Volts: VC = (PXLQ) Capacitor Voltage Rating: 75,000V/in
35 Loop antenna Mértékegységek: f = operating frequency, MHz A = area of loop, square feet S = conductor length, feet d = conductor diameter, inches η = decimal value; db = 10 log10η P = transmitter power, Watts Bővebben:
36 Loop antenna vételi erősítő
37 Debreceni QRP Rádió Elektronikai Egylet minden pénteken 16 órától a debreceni VOKE Művelődési Házban 4034 Debrecen Faraktár u.67
