4 6 Tartalomjegyzék Tartalomjegyzék 7 Általános információk... - LOGUS 90 termékcsalád - MEC mechanizmus család - rendelési példa Mechanizmusok... - kapcsolók - kulcsos kapcsolók - nyomógombok - forgócsapos kapcsolók - fényerőszabályzók - húzókapcsolók - hotelkártya kapcsolók - redőny nyomók és kapcsolók - távirányítható redőnyvezérlők - digitális kapcsolóórák - mozgásérzékelők - termosztátok Csatlakozók... - standard - Schuko, EURO - USA - műanyag és kerámia dugaszoló aljzatok - Cat, Cat6 adatátviteli csatlakozók - rádió, TV, SAT, DAT csatlakozók - multimédia aljzatok, USB - telefon csatlakozók Kiegészítők... - tartozékok - redőny vezérlő tartozékok Keretek és fedlapok... - BASE sorozat - AQUARELLA sorozat - ANIMATO sorozat - CRYSTAL sorozat - METALLO sorozat - ARBORE sorozat - PETRA sorozat - keret méretek Technikai információk... - bekötési rajzok - technikai információk Jazz Light kihangosító rendszer... - hangszórók - FM vezérlő egységek - audió központi egység - tápegységek - kiegészítők Waterproof 48 család... - IP 6 csatlakozók LARA... - LARA Radio, LARA Intercom - LARA konfugurátor - Házitelefon & Kaputelefon - telepítés, tápellátás - kiegészítők Egyéb... - keretek (keret + fedlap) - szettek (eszköz + keret + fedlap)

5 8 Keret családok Keret családok 9 BASE Egyszerű műanyag keretek fehér és elefántcsont színben. CRYSTAL Fény és letisztult színvilág. Árnyalatok, melyek a csiszolt kristály fényében tükröződnek. CG - Üveg/Jég CP - Üveg/Gyöngyház CA - Üveg/Alumínium CS - Üveg/Szürke BR - Fehér MF - Elefántcsont AQUARELLA Műanyag keretek, stílusos, csillogó színben. EC - Fekete üveg/ Gyöngyház ED - Fekete üveg/ Jég EE - Fekete üveg/ Alumínium ES - Fekete üveg/ Szürke EP - Fekete üveg/ Fekete METALLO Modern színvilág titán, alumínium, króm, nikkel, inox, arany színekben. GE - Jég PE - Gyöngyház AL - Alumínium IS - Szürke PM - Fekete DU - Arany ANIMATO Gazdag színválaszték, modern dizájn és kedvező ár. TP - Titánium/Gyöngyház IA - Inox/Alumínium OP - Arany/Gyöngyház QS - Nikkel/Szürke US - Alumínium/Szürke RS - Króm/Szürke OU - Arany/Arany ARBORE Természet és technológia találkozása. Rétegelt falemezből készült keretek a tartósságért. BB - Fehér/Fehér MM - Elefántcsont/ Elefántcsont EE - Jég/Jég PP - Gyöngyház/ Gyöngyház RG - Sárga/Jég DG - Zöld/Jég ZG - Kék/Jég FP - Bükk/Gyöngyház JP - Cseresznye / Gyöngyház MS - Mahagóni/ Szürke NA - Dió/Alumínium JG - Narancs/Jég VG - Piros/Jég TS - Tégla/Szürke BS - Bíbor/Szürke AA - Alumínium/ Alumínium AS - Alumínium/ Szürke SS - Szürke/Szürke PETRA Valódi gránitlapokból készített keretek, 4 különböző színű belső kerettel. PG - Fekete/Jég PA - Fekete/Alumínium PS - Fekete/Szürke RR - Fekete/Fekete UG - Arany/Jég UU - Arany/Arany GG - Gránit/Jég GP - Gránit/Gyöngyház GA - Gránit/Alumínium GS - Gránit/Szürke

6 0 MEC mechanizmusok előnyei Rendelési példa A MEC mechanizmusok egy speciális önoltó műanyagból készülnek, amely 60 C-ig lángálló. A mechanizmus, anyagának köszönhetően teljesen elszigeteli a vezetékeket a felhasználótól, a hátsó bekötésű rugós sorkapcsoknak köszönhetően azok még burkolat nélküli állapotban sem érinthetőek. A gondos tervezésnek köszönhetően szerelése rendkívül gyors és kényelmes. + + = A mechanizmusok, valamint a fehér és elefántcsont keretek alacsony árának köszönhetően versenyezni tud bármilyen szerelvénnyel, ugyanakkor meghagyja a felhasználónak a későbbi változtatás lehetőségét. Festés előtti szerelvényezéskor célszerű a 97-es cikkszámú takarófedelet használni, mellyel a kapcsoló már működtethető, de festéktől és portól védett. Mechanizmus :... Például: 0 = egysarkú kapcsoló = dugaszoló aljzat Keret : T x x Például: 9090 TBR = egyes keret / fehér műanyag TCS = hármas üvegkeret / szürke peremmel Billentyű : T x x Például: 9060 TBR = egyes billentyű / fehér 906 TAL = fedél dugaszoló aljzathoz szürke színben Kész szerelvény ok például: 0, 9090 TBR, 9060 TBR mechanizmus, keret, billentyű A PETRA, ARBORE, CRYSTAL, METALLO, ANIMATO családok négyes keretig sorolhatók. A BASE és AQUARELLA családok ötös keretig sorolhatók. A szimmetrikus formának köszönhetően, ugyanazon keretek a vízszintes és függőleges irányban is sorolhatók Medical A fedlapok elérhetők narancs, piros, zöld színekben is. A keretet rögzítő klipek recés kialakításának köszönhetően a keretek a falsíkra illeszthetőek egyenetlen fal esetén is. A fázisceruzával, vagy mérőheggyel elérhető csatlakozási pontoknak köszönhetően a feszültség jelenléte ellenőrizhető a mechanizmus kiszerelése nélkül is. A sorolást a mechanizmus szélén kialakított egymásba illeszkedő fülek segítik. Keret típusok BASE - egyszerű műanyag keret két színben CRYSTAL - üveg keretek AQUARELLA - műanyag keretek, 4 különböző színben ARBORE - bükk, mahagóni, dió, cseresznye fa keretek ANIMATO - változatos színű műanyag keretek PETRA - gránit keretek A rendkívül kicsi, 0 mm-es mélységnek köszönhetően elegendő hely jut a vezetékek részére. A dupla rugós csatlakozók megbízható kötést biztosítanak eltérő vezeték keresztmetszet esetén is. A körmök V kialakításuknak köszönhetően nem akadnak bele a szerelvénydoboz csavaros rögzítésre szánt részébe. METALLO - inox, alumínium, arany, nikkel, króm, titán keretek

7 család 3 Mechanizmusok Billentyűk Mechanizmusok Billentyűk Csom. (db) Színek Csom. (db) Csom. (db) Színek Csom. (db) Egypólusú kapcsoló 0 A - 0 V 0 0 Egyes billentyű 9060 T 0 Keresztváltó kapcsoló 0 A - 0 V 0 0 Egyes billentyű 9060 T 0 Hárompólusú kapcsoló 6 A - 0 V Fedlap hárompólusú T kapcsolóhoz 0 Keresztváltó kapcsoló jelzőfénnyel 0 A - 0 V Egyes billentyű T jelzőfényes kapcsolókhoz 0 Négypólusú kapcsoló 60 mw DC V 0 ma (max. feszültség 3 V) Fedlap négypólusú T kapcsolóhoz Csillár kapcsoló 0 A - 0 V 06 0 Kettes billentyűpár 906 T 0 Egypólusú kapcsoló jelzőfénnyel 0 A - 0 V 0 0 Egyes billentyű jelzőfénnyel 9060 T 0 Csillár kapcsoló 0A - 0 V 06 0 Egypólusú kapcsoló ellenőrző fénnyel 0 A - 0 V 03 0 Egyes billentyű jelzőfényes kapcsolókhoz, LÁMPA jellel T 0 Váltókapcsoló 0 A - 0 V 07 0 Egyes billentyű 9060 T 0 Váltókapcsoló jelzőfénnyel 0 A - 0 V 07 0 Egyes billentyű 9060 T 0 Egyes billentyű jelzőfényes kapcsolókhoz 9060 T 0 Kétpólusú kapcsoló 0 A - 0 V 0 0 Váltókapcsoló ellenőrző fénnyel 0 A - 0 V Egyes billentyű 0/ jellel T Váltókapcsoló 0 A - 0 V 07 0 Egyes billentyű 9060 T 0 Kétpólusú kapcsoló ellenőrző fénnyel 0 A - 0 V 03 0 Egyes billentyű jelzőfényes kapcsolókhoz 9060 T 0 Húzó nyomógomb zsinórral 0 A - 0 V 09 0 Kétpólusú kapcsoló ellenőrző fénnyel 0 A - 0 V 04 0 Egyes billentyű jelzőfényes kapcsolókhoz, LÁMPA jellel T 0 Kétáramkörös húzókapcsoló zsinórral 0 A - 0 V 09 0 Fedlap húzókapcsolókhoz 9074 T Hotelkártya csatlakozó 0 A - 0 V (kártya cikkszám: 999) Fedlap T hotelkártyához Jelmagyarázat: T - Billentyű, vagy keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon. Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon.

8 4 család Mechanizmusok Billentyűk Mechanizmusok Billentyűk Csom. (db) Színek Csom. (db) Csom. (db) Színek Csom. (db) Dupla váltókapcsoló 0 A - 0 V 0 0 Kettes billentyűpár 906 T 0 Nyomógomb megvilágított névjegytartóval (0 V) 0 A - 0 V 0 Egyes billentyű élvilágítós kapcsolókhoz T Dupla váltókapcsoló 0 A - 0 V 03 0 Kettes nyomógomb (NO+NC) 0 A - 0 V 4 0 Egyes billentyű 9060 T 0 Kettes nyomógomb két záró érintkezővel 0 A - 0 V 6 0 Kettes billentyűpár 906 T 0 Nyomógomb (NO+NC) 0 A - 0 V 0 0 Egyes billentyű KULCS jellel Egyes billentyű CSENGŐ jellel T 9060 T Záró nyomógomb és váltókapcsoló 0 A - 0 V 9 0 Nyomógomb 0 A - 0 V 0 Egyes billentyű PINCÉR jellel T Nyomógomb megvilágított névjeggyel V - 6 A Egyes billentyű élvilágítós T kapcsolókhoz Egyes billentyű LÁMPA jellel T Redőny nyomógomb elektromos retesszel 0 A - 0 V 8 0 Nyomógomb jelzőfénnyel (0 V) 0 A - 0 V 0 Egyes billentyű jelzőfényes kapcsolókhoz 9060 T 0 Redőny nyomógomb, alaphelyzetben zárt érintkezőkkel 0 A- 0 V 8 0 Redőny nyomó billentyűpár 906 T 0 Egyes billentyű LED irányfénnyel és KULCS jellel T Váltó nyomógomb 0 A - 0 V Elektromos retesszel 83 0 Redőny nyomó billentyűpár 906 T 0 Nyomógomb független visszajelzővel 0 A - 0 V 3 0 Egyes billentyű LED irányfénnyel és CSENGŐ jellel 9079 T Nyomógomb jelzőfénnyel ( V) 6 A - V 6 0 Egyes billentyű jelzőfényes kapcsolókhoz, PINCÉR jellel Egyes billentyű jelzőfényes kapcsolókhoz, LÁMPA jellel T T Redőny kapcsoló, egymással is kioldó 0 A - 0 V Redőny kapcsoló, önmagával kioldó 0 A - 0 V Billentyűpár redőny nyomógombhoz 9063 T 0 Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon. Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon.

9 6 család 7 Mechanizmusok Billentyűk Mechanizmusok Billentyűk Csom. (db) Színek Csom. (db) Csom. (db) Színek Csom. (db) Kétirányú forgócsapos kapcsoló középállással 6 A - 0 V Forgócsapos kapcsoló 6 A 6 A - 0 V Fedlap forgócsapos T nyomógombhoz 30 0 Fedlap forgókapcsolóhoz 9076 T Redőnyvezérlő központi IR vezérléssel - Tápfeszültség: 30 V ~ - 0 Hz - Névleges áram: 6 A - Távirányítóval ( 890), vagy kézzel kapcsolható. - Standby funkció 3 0 Fedlap központi IR vezérlésű redőnyvezérlőhöz 903 T Kétirányú forgócsapos nyomógomb középállással 6 A - 0 V Fedlap forgócsapos nyomógombhoz 9076 T Mozgásérzékelő, 000 W - Tápfeszültség: 30 V ~ - 0 Hz - Beállítható érzékenység - Hatótáv: 8 méter - Látószög: Fedlap mozgásérzékelőhöz 9040 T Csengő AC 30 V Fedlap csengőhöz 9070 T Mozgásérzékelő, 400 W - Tápfeszültség: 30 V~ +/- 0%; 0/60 Hz - Beállítható érzékenység - Hatótáv: 8 méter - Látószög: Kétirányú kulcsos nyomógomb (0-) 0 A - 0 V 3 0 Termosztátok C i k k s z á m Csom. (db) Billentyűk Cik k s z ám Sz í n e k Csom. (db) Kétirányú kulcsos váltókapcsoló (-0-) 0 A - 0 V Egycsatornás digitális kapcsolóóra - Tápfeszültség: 30 V ~ - 0 Hz - Névleges áram: 0 A - Kimenet: ON, OFF, IMPULS Kétcsatornás digitális kapcsolóóra - Tápfeszültség: 30 V ~ - 0 Hz - Névleges áram: 0 A - Kimenet: ON, OFF, IMPULS Fedlap kulcsos kapcsolóhoz Fedlap egycsatornás kapcsolóórához Fedlap kétcsatornás kapcsolóórához 903 T T T Programozható termosztát (helyiség/padló) - Tápfeszültség: 30 V AC/ 0Hz. - Relékimenet: 6 A - Potenciálmentes váltóérintkező (NO+NC) - Hőmérséklet tartomány 0-3 C - Automatikus téli/nyári időátállás - Szabadság üzemmód. - Padlófűtés hőérzékelője csatlakoztatható A 30 helyett Szobatermosztát (helyiség/padló) infra távirányítással -Tápfeszültség: 30 V AC/ 0 Hz - Relékimenet: 6 A - Potenciálmentes váltóérintkező (NO+NC) - Hőmérséklet tartomány 0-3 C - Infra távirányítóval vezérelhető (adó - cikkszám 890) - Padlófűtés hőérzékelője csatlakoztatható A 3 helyett 3 33 Fedlap programozható termosztáthoz (helyiség/ padló) Fedlap az infra távirányítós szobatermosztáthoz (helyiség/padló) T 9074 T Redőnyvezérlő helyi IR vezérléssel - Tápfeszültség: 30 V ~ - 0 Hz - Névleges áram: 6 A - Távirányítóval ( 890), vagy kézzel kapcsolható. - Kéz programozható funkció (fel/le) - Standby funkció 3 0 Fedlap távirányítható helyi IR vezérlésű redőnyvezérlőhöz 903 T TC-3 hőérzékelő a programozható és infra távirányítós szobatermosztátokhoz - Hosszúság: 3 m - Tartomány: 0-70 C - IP67 TC-3 Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon. Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon.

10 8 család 9 Fényerőszabályzók Billentyűk Dugaljak Billentyűk Csom. (db) Színek Csom. (db) Csom. (db) Színek Csom. (db) Fényerőszabályzó elektromos előtéttel ellátott fénycsövekhez (-0 V), IMax - 40 ma. Halk működés 0 Fedél Schuko dugaljhoz 9063 T LR VD VM 0 Fényerőszabályzó hagyományos halogén izzókhoz, 0-00 W / VA Csavarmentes Schuko típusú dugalj 6 A - 0 V 30 0 Fedél Schuko dugaljhoz retesszel 9063 T LR VD VM 0 Fényerőszabályzó hagyományos halogén izzókhoz, - 30 W. Halk működés IP44 Fedlap a csavarmentes Schuko típusú dugaljhoz T 0 Forgógombos fényerőszabályzó elektromos előtéttel ellátott halogénekhez, 0-0 W / VA 3 Fedlap fényerőszabályzókhoz 907 T Dupla dugalj földelő tüskével (Francia típusú) Fedlap dupla dugaljhoz, gyerekzárral 9066 T LR VD VM Forgógombos fényerőszabályzó szabályozható LED égőkhöz és kompakt fénycsövekhez, 0 VA, 7-0 W / VA 4 Fedlap dugaszoló aljzathoz 9063 T LR VD VM 0 Forgógombos fényerőszabályzó elektronikus előtétes halogénekhez és szabályozható LED égőkhöz, - 0 W /VA. Halk működés Földelt dugaszoló aljzat 6 A - 0 V 3 0 Fedlap dugaszoló aljzathoz, gyerekzárral 9063 T LR VD VM 0 Fordulatszám szabályzó induktív terheléshez, 600 VA, VA 9 IP44 Csapfedeles fedlap Schuko dugaljhoz 90634T 0 Aljzatok Fedlapok (LOGUS 90 Medical - LR VD VM változatban is) Csavarmentes Francia típusú dugalj védőföld tüskével 6 A - 0 V 0 0 Fedél Francia típusú dugaljhoz 906 T LR VD VM 0 Dugalj EURO-USA A - 7 V/6 A - 0 V 40 0 Fedél dugaljhoz EURO-USA 9084 T LR VD VM 0 Dugalj (Francia típus) földelő tüskével 6 A - 0 V 0 Fedlap a csavarmentes Francia 9064 T típusú dugaljhoz IP44 0 Fedél dugaljhoz EURO-USA biztonsági 9084 T LR VD VM 0 -fázisú dugalj 6 A - 0 V 0 Fedél egyfázisú dugaljhoz 906 T 0 Saudi (Szaúd) típusú dugalj A - 7 V 43 0 Biztonsági fedlap Saudi dugaljhoz T LR VD VM 0 Fedél egyfázisú dugaljhoz retesszel 906T 0 Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon. LOGUS 90 Medical: LR - Narancs VD - Zöld VM - Piros Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. LOGUS 90 Medical: LR - Narancs VD - Zöld VM - Piros

11 0 család Speciális mechanizmusok Billentyűk Telefonaljzatok Fedlapok Csom. (db) Színek Csom. (db) Színek Csom. (db) Színek Csom. (db) Kábelkivezető, 3 vezetékes 3x.mm - 0 V Kábelkivezető, 4 vezetékes 4x.mm - 0 V Fedlap kábel kivezetőhöz 9067 T 0 Telefonaljzat 4 csatlakozós Telefonaljzat 6 csatlakozós S* 3 S* CZ AT CZ AT 0 0 Fedlap telefonaljzathoz 907 T 0 Irányfény mechanizmus Jelzőfény fedlap izzó T IC LR VD VM Telefonaljzat French 8 csatlakozós 4-0 Rádió, televízió, műholdas és adat csatlakozók Billentyűk Fedlap T8-as telefonaljzathoz 9078 T 0 Soros aljzatok Vakfedél tartó Audió aljzat csavaros csatlakozással (a helyett) Vakfedél Fedlap audió csatlakozóhoz csavaros csatlakozással T 9073 T 0 4 R - TV - SAT aljzat (vég) : < db - Áram max.00 ma (DC) R - TV - SAT aljzat (átmenő) : < 9 db - Áram max. 00 ma (DC) - Csillapítás: db Fedlap R-TV-SAT aljzathoz 9077 T 0 Adat csatlakozók PODA-7 Túlfeszültség-védelmi modul - SPD 3-as típusú akusztikus jellel 608 Billentyűk IC - jelzőfényes, áttetsző; LR - jelzőfényes, narancssárga; VD - jelzőfényes, zöld; VM - jelzőfényes, piros R - TV aljzat (vég) : < db : < 6 db : < db R - TV aljzat (átmenő) : < 9 db - Csillapítás: db Fedlap R-TV aljzathoz T 0 Adat csatlakozó, RJ4 Cat e UTP Adat csatlakozó, RJ4 Cat 6 UTP Csillagpontos aljzatok R - TV aljzat, db Csillagpontos bekötés : < db : < db : < db 33 0 Fedlap R-TV aljzathoz T a 30 helyett 0 Adat csatlakozó, RJ4 Cat e FTP Fedlap RJ4 csatlakozóhoz 907 T 0 R - TV - SAT aljzat Csillagpontos bekötés : < db : < 3 db - Áram max. 600 ma (DC) 43 0 Fedlap R-TV-SAT aljzathoz 9077 T 0 Adat csatlakozó, RJ4 Cat 6 FTP 44 0 Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon. Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon.

12 család 3 Multimédia aljzatok Fedlapok Adat, telefon csatlakozók Fedlapok Csom. (db) Színek Csom. (db) Csom. (db) Színek Csom. (db) Csillagpontos aljzatok R-TV-SAT - RJ4 Cat. 6 UTP - FO SC-APC multimédia aljzat csillagpontos : < db : < 3 db - Áram max. 00 ma (DC) R-TV-SAT - RJ4 Cat. 6 UTP multim. aljzat, csillagpontos. használhatók SC APC Simplex vagy LC Duplex optikai csatlakozók : < db : < 3 db - Áram max. 00 ma (DC) Fedlap multimédia aljzathoz R - TV - SAT - RJ4 / R - TV - SAT - RJ4 - FO cat.6 UTP -optikai csatl. SC APC T 0 Adapter SC APC Duplex optikai csatlakozóhoz Adapter SC APC Simplex optikai csatlakozóhoz Adapter LC Duplex optikai csatlakozóhoz Fedlap az SC APC Duplex optikai csatlakozós adapterhez Fedlap az SC APC Simplex / LC Duplex optikai csatlakozókhoz S S 0 R-TV-SAT - xrj4 Cat. 6 UTP multim. aljzat, csillagpontos : < db : < 3 db - Áram max. 00 ma (DC) 46 0 Fedlap multimédia aljzathoz R - TV - SAT - x RJ4 cat.6 UTP T 0 USB töltő R-TV- DAT - RJ4 cat. 6 UTP + SC APC Simplex (csillagpontos) - koax kábel RTV - F csatlakozó - DAT 4-8 : < db : < db -000 : < db R-TV-DAT - RJ4 cat. 6 UTP (csillagpontos) - koax kábel RTV - F csatlakozó - DAT 4-8 : < db : < db -000 : < db Fedlap multimédia aljzathoz R - TV - RJ4 R - TV - RJ4 - FO cat.6 UTP -optikai csatl. SC APC T 0 Dupla USB töltő: - Feszültség / Frekvencia: 00~40 V/AC 0~60 Hz; - Kimeneti feszültség: DC V ±3%; - Kimeneti áram: 0~00 ma; - Kimeneti maximális teljesítmény: 0. W Max; - Hatékonyság: 78%; - Készenléti fogyasztás: 0. W Max; - Ellenállás: 00 V DC/00 MΩ. Az USB aljzat beszereléséhez a 9088 T modul fedlap (adapter) is szükséges. Univerzális fedlap a Quadro 4 sorozathoz (a 4x4 sorozat kiegészítője) 8 x 369 x 8. mm T DU PM VM Adat, telefon csatlakozók Fedlapok Kiegészítők RJ4 cat. e UTP csatlakozó Kiemelő keret 8 x 8 x 8. mm 0976 A DU PM 0 RJ4 cat. 6 UTP csatlakozó RJ4 cat. e FTP csatlakozó Kettes kiemelőkeret felületi szereléshez 8 x 60 x 4 mm 0994 A DU PM RJ4 cat. 6 FTP csatlakozó Fedlap dupla RJ4 csatlakozáshoz, csatlakozók nélkül 9044 S 0 Hármas kiemelőkeret felületi szereléshez 8 x 30 x 4 mm 099 A DU PM RJ4 cat e. UTP csatlakozó dupla 980 Teljes értékű takarófedél 8 x 6 x 8. mm Telefondugó - 6 ér 4 érintkező 80 0 Telefondugó - 6 ér 6 érintkező MEC- pozicionáló keret 8 x 7 x 8. mm Jelmagyarázat: T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Bekötési rajzok a oldalon. Jelmagyarázat: S - Félig-szerelt. A - Kiegészítő. T - Billentyű és keret. BR - Fehér, MF - Elefántcsont, GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany.

13 4 család Kiegészítők Speciális fedlapok kerettel Színek Csom. (db) Színek Csom. (db) Hotelkártya 8x98x8.mm Aljzat kerettel db RJ4 csatlakozóhoz (csatlakozók nélkül) 9040 S (a) 0 Komplett szerelvények Univerzális fedlap a Quadro 4 sorozathoz (a 4x4 sorozat kiegészítője) 8x369x8.mm 9088 T VM Komplett Schuko aljzat 6 A - 0 V 903 C 0 Relé redőnyök vezérléséhez - Tápfeszültség: 30 V - 0 Hz - Névleges áram: 6 A - Elektronikus blokkolás - Helyi redőny kapcsolója: 83 A központi vezérléshez telepíthető kapcsolók: 83 vagy 3 Bekötési rajz a 40. oldalon 8 - Komplett Schuko aljzat gyerekzárral 6 A - 0 V 9038 C 0 Relé redőnyök vezérléséhez - Tápfeszültség: 30 V - 0 Hz - Névleges áram: 6 A - Elektronikus blokkolás - Helyi redőny kapcsolója: 83 A központi vezérléshez telepíthető kapcsolók: 83 vagy 3 Bekötési rajz a 39. oldalon 8 - Komplett csavarmentes dugalj (Schuko) gyermekvédelemmel 6 A - 0 V 9039 C Komplett angol szabványú aljzat 3 A - 0 V 9083 C 0 Távirányító - IR távirányító 3 típusú szobatermosztáthoz Komplett aljzat - angol szabvány 9084 C 0 IP 44 védettségű aljzat fedlap kerettel 9096 T Komplett kettős aljzat - angol szabvány 3 A - 0 V C Vízmentesítő készlet egyes szerelvényekhez, IP Komplett kettős aljzat - angol szabvány 3 A - 0 V C Vízmentesítő készlet kettes szerelvényekhez IP Komplett dupla dugaszoló aljzat 6 A - 0 V 9033 C 0 LED háttérvilágítás a MEC / 48 sorozat mechanizmusaihoz - V LED háttérvilágítás a MEC / 48 sorozat mechanizmusaihoz - 0 V Komplett dupla dugaszoló aljzat gyerekzárral 6 A - 0 V 9033 C 0 Komplett kétirányú 30 W elektronikus dimmer - 0 V - 0 Hz W - /4V kisfeszültségű elektronikus előtétes halogén lámpák 90 C Jelmagyarázat: T - Billentyű, vagy fedlap. BR Fehér, MF Elefántcsont, GE Jég, PE Gyöngyház, AL Alumínium, IS Szürke, VM Piros, PM - Fekete, DU - Arany. Jelmagyarázat: C - Komplett; S - Félig-szerelt. BR - Fehér; MF - Elefántcsont; GE - Jég ; PE - Gyöngyház; AL - Alumínium; IS - Szürke, PM - Fekete, DU - Arany. A komplett vagy félig szerelt típusoknál CRYSTAL, METALLO, ARBORE vagy PETRA keretek használatához cserélje ki az AQURELLA keretet a megfelelő típusra.

14 6 7 Keretek és fedlapok - BASE sorozat Keretek és fedlapok - AQUARELLA sorozat Színek Csom. (db) Színek Csom. (db) Egyes keret 9090 T 0 Egyes keret 9090 T Kettes keret 9090 T 0 Kettes keret 9090 T Hármas keret T 0 Hármas keret T Négyes keret T Négyes keret T Ötös keret 9090 T Ötös keret 9090 T Keret + fedél Schuko aljzathoz 9090 T 0 Jelmagyarázat: T - Billentyű, vagy keret. GE - Jég, PE - Gyöngyház, AL - Alumínium, IS - Szürke, PM - Fekete, DU - Arany. Keretek és fedlapok - ANIMATO sorozat Színek Csom. (db) Keret + fedél Schuko aljzathoz retesszel T 0 Egyes keret 9090 T BB EE MM PP RG TS DG BS ZG AA JG AS VG SS PS PG RR PA UG UU Keret + fedél French aljzathoz retesszel T 0 Kettes keret BB EE MM PP RG TS DG 9090 T BS ZG AA JG AS VG SS PS PG RR PA UG UU Keret + fedél R+TV antenna aljzathoz 9090 T 0 Hármas keret T BB EE MM PP RG TS DG BS ZG AA JG AS VG SS PS PG RR PA UG UU Keret + fedél RTV+SAT aljzathoz T Négyes keret T BB EE MM PP RG TS DG BS ZG AA JG AS VG SS PS PG RR PA UG UU Keret + fedél RTV + DAT aljzathoz T Jelmagyarázat: T - Billentyű, vagy fedlap. BR Fehér, MF Elefántcsont, GE Jég, PE Gyöngyház, AL Alumínium, IS Szürke, PM - Fekete, DU - Arany. Jelmagyarázat: T - Billentyű, vagy keret. BB - Fehér/Fehér, EE - Jég/Jég, MM - Elefántcsont/Elefántcsont, PP - Gyöngyház/Gyöngyház, RG - Sárga/Jég, TS - Bronz/Szürke, DG - Zöld/Jég, BS - Bíbor/Szürke, ZG - Kék/Jég, AA - Alumínium/Alumínium, JG - Narancs/Jég, AS - Alumínium/Szürke, VG - Piros/Jég, SS - Szürke/Szürke, PS - Fekete/Szürke, PG - Fekete/Jég, RR - Fekete/Fekete, PA - Fekete/Alumínium, UG - Arany/Jég, UU - Arany/Arany.

15 8 9 Keretek és fedlapok - CRYSTAL sorozat Keretek és fedlapok - ARBORE sorozat Színek Csom. (db) Színek Csom. (db) Egyes keret 9090 T/ 9090 E CG CP CA CS/ EC EG EA ES EP Egyes keret 9090 T FP JP MS NA Kettes keret 9090 T/ 9090 E CG CP CA CS/ EC EG EA ES EP Kettes keret 9090 T FP JP MS NA Hármas keret T/ E CG CP CA CS/ EC EG EA ES EP Hármas keret T FP JP MS NA T/ E CG CP CA CS/ EC EG EA ES EP Négyes keret C FP JP MS NA Négyes keret Jelmagyarázat: T/E - Billentyű, vagy keret. CG - Üveg/Jég; CP - Üveg/Gyöngyház; CA - Üveg/Alumínium; CS - Üveg/Szürke; EC - Fekete üveg/gyöngyház; EG - Fekete üveg/jég; EA - Fekete üveg/alumínium; ES - Fekete üveg/szürke, EO - Fekete üveg/fekete. Jelmagyarázat T - Billentyű, vagy keret. FP - Bükk/Gyöngyház, JP - Cseresznye/Gyöngyház, MS - Mahagóni/Szürke, NA - Dió/Alumínium. Keretek és fedlapok - METALLO sorozat Keretek és fedlapok - PETRA sorozat Színek Csom. (db) Színek Csom. (db) Egyes keret 9090 T TP IA OP QS US RS UU Egyes keret 9090 T GG GP GA GS Kettes keret 9090 T TP IA OP QS US RS UU Kettes keret 9090 T GG GP GA GS Hármas keret T TP IA OP QS US RS UU Hármas keret T GG GP GA GS Négyes keret T TP IA OP QS US RS UU Négyes keret C GG GP GA GS Jelmagyarázat: T - Billentyű, vagy keret. TP - Titánium/Gyöngyház; IA- Inox/Alumínium; OP- Arany/Gyöngyház; QS - Nikkel/Szürke; US - Alumínium/Szürke; RS - Króm/Szürke; UU - arany/arany. Jelmagyarázat T - Billentyű, vagy keret. GG - Gránit/Jég; GP - Gránit/Gyöngyház; GA - Gránit/Alumínium; GS - Gránit/Szürke.

16 30 3 Keretek méretei (mm) - BASE és AQUARELLA Keretek méretei (mm) - ANIMATO, CRYSTAL, METALLO, ARBORE és PETRA KERET + FEDLAP -KERET -KERET KERET + FEDLAP -KERET -KERET 8,6 8,6 0,4,8 8,6 7,0 6,6 8,6 7,6 8,6 98,6 8,6 94,0 94,0 94,0 0,4 7,0 3-KERET,8 94,0 6,0 3-KERET 94,0 4-KERET 36,0 4-KERET -KERET 307,0 369,6

17 3 család Bekötési rajzok Bekötési rajzok 33 Tervezési javaslatok a LOGUS 90 -hez Tervezési javaslatok LOGUS 90 -hez EGYPÓLUSÚ KAPCSOLÓ EGYPÓLUSÚ KAPCSOLÓ JELZŐFÉNNYEL EGYPÓLUSÚ KAPCSOLÓ ELLENŐRZŐFÉNNYEL VÁLTÓKAPCSOLÓ (JEL: 6) LED JELZŐFÉNNYEL DUPLA VÁLTÓKAPCSOLÓ 0AX - 0V~ 0AX - 0V~ 0AX - 0V~ 0AX - 0V~ 0AX - 0V~ KÉTPÓLUSÚ KAPCSOLÓ KÉTPÓLUSÚ KAPCSOLÓ LED JELZŐFÉNNYEL (JEL: ) KÉTPÓLUSÚ KAPCSOLÓ ELLENŐRZŐFÉNNYEL KERESZTVÁLTÓ KAPCSOLÓ KERESZTVÁLTÓ KAPCSOLÓ (JEL: 7) LED IRÁNYFÉNNYEL 0AX - 0V~ 0AX - 0V~ 0A - 0V~ 0A - 0V~ 0AX - 0V~ HOTELKÁTYA KAPCSOLÓ CSILLÁRKAPCSOLÓ HÁROMPÓLUSÚ KAPCSOLÓ NYOMÓGOMB NYOMÓGOMB (NO+NC) L N 0AX - 0V~ 0AX - 0V~ 6AX - 0V~ 0A - 0V~ 0A - 0V~ VÁLTÓKAPCSOLÓ VÁLTÓKAPCSOLÓ (JEL:6) LED IRÁNYFÉNNYEL NYOMÓGOMB LED IRÁNYFÉNNYEL (0V) NYOMÓGOMB IRÁNYFÉNNYEL (V) 0A - 0V~ 6A - V 0AX - 0V~ 0AX - 0V~

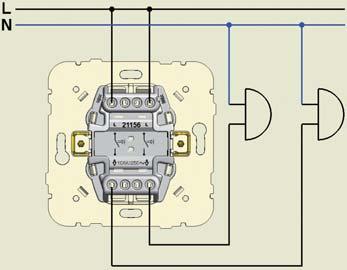

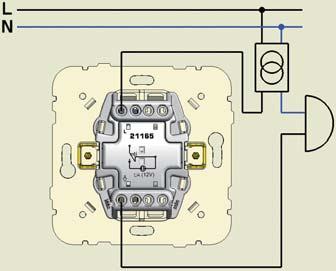

18 34 család Bekötési rajzok Bekötési rajzok 3 Tervezési javaslatok LOGUS 90 -hez Tervezési javaslatok LOGUS 90 -hez NYOMÓGOMB FÜGGETLEN VISSZAJELZŐVEL NYOMÓGOMB AZONOSÍTÓVAL(0 V) REDŐNY NYOMÓGOMB VÁLTÓÉRINTKEZŐKKEL (EGY HELY VEZÉRLÉSÉRE) REDŐNY NYOMÓGOMB VÁLTÓÉRINTKEZŐKKEL (KETTŐ VAGY TÖBB HELY VEZÉRLÉSÉHEZ) 0A - 0V~ 0A - 0V~ NYOMÓGOMB IRÁNYFÉNNYEL ( V) ÉS AZO- NOSÍTÓVAL DUPLA NYOMÓGOMB KÉT BILLENŐVEL 0A - 0V~ 6A - V 0A - 0V~ FORGÓ-VÁLTÓKAPCSOLÓ REDŐNY FORGÓKAPCSOLÓ 6 A FORGÓKAPCSOLÓ A HÚZÓ NYOMÓGOMB 0 A DUPLA NYOMÓGOMB (NO+NC) NYOMÓGOMB ÉS VÁLTÓKAPCSOLÓ 6AX - 0V~ 0A - 0V~ 0A - 0V~ 0A - 0V~ KÉTIRÁNYÚ KULCSOS KAPCSOLÓ KULCSOS NYOMÓGOMB KÉTIRÁNYÚ HÚZÓKAPCSOLÓ REDŐNYKAPCSOLÓ MECHANIKUS RETESSZEL VÁLTÓ REDŐNY NYOMÓGOMB 0AX - 0V~ 0A - 0V~ 0A - 0V~ 0A - 0V~ 0A - 0V~

19 36 család Technikai paraméterek Technikai paraméterek 37 Mozgásérzékelő (NO+NC) Digitális kapcsolóóra 000 W-os mozgásérzékelő ( 40/440 S) 400 W-os mozgásérzékelő ( 40/440 S) A mozgásérzékelővel automatikusan kapcsolható a világítás. A mozgó objektumok, élőlények által kibocsájtott infravörös fényt érzékeli és kapcsolja a helyi fényforrást. Digitális kapcsolóóra csatorna ( 046/4046 S) Digitális kapcsolóóra csatorna ( 047/4047 S) A digitális kapcsolóóra elektromos készülékek valós idő szerinti kapcsolására használható. Másodperc alapú impulzus kiadására is programozható - 9 mp között és 3 memória hely vehető igénybe. Automatikus téli/nyári időszámítás átállás. Technikai adatok 40/440 S 40/440 S Bekötés Technikai adatok Bekötés Tápfeszültség: Fogyasztás: Max. terhelés: Érzékenység szabályozása: Expozíciós idő beállítása: Max. érzékelési távolság: Érzékelési szög: Kimenet: 30 V~ - 0/60 Hz W 000 W 400 W mp - perc. 8 m 60 NO / NC Megjegyzés: NO - alaphelyzetben nyitott. NC - alaphelyzetben zárt. Beállítás. Vegye le a fedelet, hogy hozzáférjen az idő és az érzékenység beállítására szolgáló potenciométerekhez.. Végezze el a kívánt beállítást. Expozíciós idő beállítása Érzékenység beállítása Névleges feszültség: Fogyasztás: Kapcsolható áram: Pontosság: Beállítási pontosság: Memóriahely: Funkciók: Kimenet: Funkció blokkolás: Háttérelem: 30 V/ 0 Hz W 6 A 6 A + 6 A s. < s / nap 3 ON - OFF - Impulzus ( - 9 mp) NO és NC NO ésnc Megj.: NO Alaphelyzetben nyitott. NC Alaphelyzetben zárt. Beállítás C - -es csatorna kézi üzemmód, Érték csökkentése - Léptetés a menüben lefelé (tovább) C - -es csatorna kézi üzemmód, (csak csatornás verziónál), Érték növelése - Léptetés a menüben felfelé OK/Menu - Start menü / Kiválasztás jóváhagyása STANDBY - Programozás leállítása Elektronikus dimmer váltókapcsolóval Programozható termosztát (szoba/padló) Szobatermosztát (szoba/padló) infra távirányítással 30W-os váltókapcsolós elektronikus dimmer ( ) Lámpák vagy lámpacsoportok fényerőszabályzásához használható dimmer. Bekötés Kétirányú dimmer Programozható termosztát (szoba/ padló) ( 3/43 S) A termosztáttal manuálisan vagy automatikusan szabályozhat fűtést vagy légkondicionálást a napi vagy heti programban beállított hőmérsékletek szerint. A téli / nyári idő átállás automatikus és beállítható standby (készenléti) üzemmód megadott időtartamra (nyaralás mód). Szobatermosztát (szoba/padló) infra távirányítással ( 33/433 S) A fűtés vagy a légkondicionálás hőmérsékletfüggő szabályzására használható. Csatlakoztatható padló hőérzékelő, melyet automatikusan felismer. Digitális szobatermosztát infra távirányítással. Technikai adatok Maximális terhelés: Minimális terhelés: Kétirányú kapcsoló funkció: Minimális intenzitás beállítása: Biztosíték: Izzó: Halogén lámpa, 30V~: Halogén lámpa ferromágneses transzformátorral: Halogén lámpa elektronikus transzformátorral: 30 W W * Elektronikus dimmer váltókapcsolóval Technikai adatok Névleges feszültség: Fogyasztás: Kapcsolható áram: Állítható: Érzékenység: Érzékelési hőm. tartomány: Időzítés: Nyaralás program: IR távirányítás: Potenciálmentes érintkezők: Memória áthidalási idő: 3/43 S 33/433 S 30 V / 0 Hz W 6 A C C - 90 min 3 h Bekötés Termosztát Fűtés Megj.: * - automatikus beállítás Beállítás A potenciométer forgatásával állíthatja be a lámpa fényerejének intenzitását. A kapcsoló finom megnyomásával kapcsolhatja ki-be az áramkört. ( ) Beállítás ( 3/43 S) Értékek csökkentése. Mozgás a menüben. Minimális hőmérséklet. Minimális hőmérséklet kézi kapcsolása. Értékek növelése. Mozgás a menüben. Maximális hőmérséklet. Maximális hőmérséklet kézi kapcsolása. C Be/Ki és akció törlése OK Megerősítés/ Belépés a menübe Beállítás ( 33/433 S) Hőmérséklet és más értékek csökkentése. Hőmérséklet és más értékek növelése. TIMER ON/OFF és időzítés

20 38 család Technikai paraméterek Technikai paraméterek 39 Redőnyvezérlő modulok Központi redőnyvezérlő modul infra távirányítással ( 3/43 S) A modulok redőnyök vagy redőny csoportok kézi vagy automatikus vezérlésére alkalmasak, előre programozottan vagy a környezeti viszonyok megváltozását figyelő érzékelők jelei alapján (fényintenzitás, szél, gáz,... stb.). Vezérelhető közvetlenül az eszközről, ill. távirányítással vagy gombnyomásra. Helyi redőnyvezérlő modul infra távirányítással ( 3/43 S) Egyéni redőnybeállítások. IR távirányítás lehetősége. Automatikus redőny vezérlő relé Relé redőnyök vezérléséhez ( 8) Redőnycsoportok részleges vagy teljes vezérlésére használható. Telepíthetők hagyományos kötődobozba, a redőny dobozába vagy süllyesztett dobozba a vezeték- kötésekkel együtt. Technikai adatok Névleges feszültség: Fogyasztás: Maximális terhelés: Programozás: Háttértáp készenléti ideje: Funkció: IR távirányítás: 3/43 S 30 V / 0 Hz W 6 A (380 W, cos φ =) funkció (fel és le) 4 h Standby Központi redőnyvezérlés telepítése vezérlő modulokkal: 3/43 S Technikai adatok 8 Névleges feszültség: 30 V / 0 Hz Fogyasztás: W Maximális terhelés: 6A (380 W, cos φ=) Nyitási és zárási idő: 90 s Elektronikus blokkolás: Méretek: 48 x 36.3 x 4 mm Központi redőnyvezérlés telepítése automatikus redőnyvezérlő relékkel ( 8). Beállítás ( 3/43 S) Redőnyök le / Lefelé (tovább) a menüben Redőnyök fel / Felfelé a menüben PROG Programozás PROG + STANDBY Aktuális program törlése STANDBY Aktuális program leállítása Funkciók Központi redőnyvezérlő modul infra távirányítással ( 3/43 S) Csatlakozó Fő kimenet - le Redőny meghajtás (vonali) 3 Fő kimenet - fel 4 Tápfeszültség (vonali) Tápfeszültség (semleges) 6. Elsőbbségi bemeneti jel (30V~) - Le 7. Elsőbbségi bemeneti jel (30V~) - Fel 8. Elsőbbségi bemeneti jel (30V~) - Le 9. Elsőbbségi bemeneti jel (30V~) - Fel Beállítás ( 3/43 S) Redőnyök le / Lefelé (tovább) a menüben Redőnyök fel / Felfelé a menüben Funkciók ( 3/43 S) Helyi redőnyvezérlő modul infra távirányítással ( 3/43 S) Csatlakozó Fő kimenet - le Redőny meghajtás (vonali) 3 Fő kimenet - fel 4 Tápfeszültség (vonali) Tápfeszültség (semleges) 6 Fővezérlés bemeneti jele - Le 7 Fővezérlés bemeneti jele - Fel 8 Fővezérlés bemeneti jele - Le 9 Fővezérlés bemeneti jele - Fel Megjegyzés: szoftveres relévédelem két egyidejű parancs ellen. Funkció ( 8) Csatlakozó Motor kimenet - le Motor kimenet - fel L Tápfeszültség - Fázis N Tápfeszültség - Nulla Központi vezérlés bemeneti jele - Le Központi vezérlés bemeneti jele - Fel Helyi vezérlés bemeneti jele - Le Helyi vezérlés bemeneti jele - Fel

21 40 család Technikai paraméterek Technikai paraméterek 4 Redőnyvezérlő relé Fényerőszabályzó Redőnyvezérlő relé ( 8) Redőnycsoportok részleges vagy teljes vezérlésére használható. Telepíthetők hagyományos kötődobozba, a redőny dobozába vagy süllyesztett dobozba a vezeték- kötésekkel együtt. MEC Család: Dizájn -. Az eszköz egy vagy több szabályozható fényforrás fényerőszabályzásához használható. Funkció A világítás fényerejének szabályzásához fordítsa el a potenciométer gombját. A gomb enyhe megnyomásával a kapcsoló átkapcsol a kétutas fényerőszabályzás funkcióba. Fényerőszabályzók terhelésének áttekintése: Technikai adatok 8 Névleges feszültség: Fogyasztás: Maximális terhelés: Nyitási és zárási idő: Elektronikus blokkolás: Méretek: 30 V / 0 Hz W 6 A (380 W, cos φ = ) 90 s x* 48 x 36.3 x 4 mm * Az elektronikus blokkolás (egyidejű parancsok elleni védelem) biztosítja a REDŐNYVEZÉRLŐ RELÉ és a NYOMÓGOMB / REDŐNY VÁLTÓKAPCSOLÓ ( 83) mechanizmusok kombinált használatát. Központi redőnyvezérlés telepítése redőnyvezérlő relével ( 8): 30V~ 0 Hz Típus Biztosíték Min. CFL LED EVG szabályozható szabályozható szabályozható szabályozható -0 V Max. Max. Max. Max. Max. Max. Max. Max. Ref. 0 - F0.8A/0V~ ma - Ref. TA/0V~ 0 W/VA 00 W 00 W 00 VA Ref. - W/VA 30 W 30 W - 30 VA Ref. 3-0 W/VA 0 W 0 W - 0 VA Ref. 4 TA/0V~ 7 W/VA 0 W 0 W 0 VA - 0 W 0 W - - Ref. - W/VA 0 W 0 W - 0 VA 0 W 0 W - - Ref. 9 F.A/0V~ 0 W/VA 600 W 600 W VA Dupla USB töltő Dupla USB töltő - 00 ma - USB adapterrel (töltővel) rendelkező hordozható eszközök akkumulátorának töltését teszi lehetővé (okostelefon, táblagép, MP3, stb...). série Mechanizmus: 4 Kompatibilis: az X088_T adapterrel. Megjegyzés: - Az elektronikus blokkolás (egyidejű parancsok elleni védelem) biztosítja a REDŐNYVEZÉRLŐ RELÉ ( 8) és a NYOMÓGOMB / REDŐNY VÁLTÓKAPCSOLÓ ( 83) mechanizmusok kombinált használatát. Ezért a relé csak ezekkel a mechanizmusokkal működik együtt. Funkció ( 8) Csatlakozó Motor kimenet - Le Motor kimenet - Fel L Tápfeszültség - Fázis N Tápfeszültség - Nulla Központi vezérlés bemeneti jele - Le Központi vezérlés bemeneti jele - Fel Helyi vezérlés bemeneti jele - Le Helyi vezérlés bemeneti jele - Fel Technikai adatok 4439 Feszültség / Frekvencia: 00~40 V / AC 0~60 Hz Kimeneti feszültség: DC V ±3% Kimeneti áram: 0~00 ma Kimeneti maximális teljesítmény: 0.W Max. Hatékonyság: 78 % Készenléti fogyasztás: 0. W Max. Ellenállás: 00 V DC/00 MΩ Bekötés Megyjegyzés: A dugaljak áramkörök végpontjaként történő telepítését javasoljuk. N L

22 4 család Technikai paraméterek Technikai paraméterek 43 Rádió, TV, SAT és adat aljzatok, multimédia aljzatok Rádió, TV, SAT és adat aljzatok, multimédia aljzatok R - TV - SAT aljzatok (7 Ω impedancia) Gyorscsatlakozó R SAT TV SC-APC optikai csatlakozó Vonalas Kimenet Konnektor / Kimenetek Visszirányú 4-47 BI Sub Band FM Kicsatolási csillapítás (db) S. Low -74 BIII /DAB S. High Hyper UHF SAT Beiktatási csillapítás db Kimenetek közötti szigetelés db Fordított veszteség db DC Áram Átvezetés ma (DC) A B Kimenet Jel bemenet RJ4 Cat. 6 Csillag S NQ b IEC Apa IEC Anya F Anya TV R SAT < < < < < < < < <0 <0 <0 <0 <0 <0 <0 < >0 > <3 <3 -- (SAT-IN) 00mA C leválasztás a kimenetek között Aljzat típusa: Típus Multimédia 4 RADIO TV SAT FO SC-APC RJ4 Cat. 6 Család 4 S NQ b IEC Apa IEC Anya F Anya TV R SAT ± ± ± ± ± ± ± ± <0 <0 <0 <0 <0 <0 <0 < > > ± ± (SAT-IN) 00mA -- Alacsony csillapítású Kiegyenlített átmenő csillagpontos bekötés csillagpontos bekötés végpont Multimédia Multimédia Multimédia Multimédia R - TV - SAT R - TV R - TV - SAT R - TV R - TV - SAT Átmenő 6 46 S NQ b Csillag S NQ a Család 4 44 S NQ a IEC Apa IEC Anya F Anya IEC Apa IEC Anya IEC Apa IEC Anya TV R SAT R - TV aljzatok (7 Ω impedancia) Kiegyenlített Kimenet Konnektor / Kimenetek TV R TV R 9 ± 9 ± 9 ± 9 ± 9 ± 9 ± 9 ± 9 ± ± 8 ± 8 ± 8 ± 8 ± 8 ± 8 ± 8 ± <3 > > ± 9 ± (SAT-IN) 00mA Visszirányú 4-47 BI Sub Band FM Kicsatolási csillapítás (db) S. Low -74 BIII /DAB S. High Hyper UHF SAT < < < -- < < < < ± ± ± ± -- ± ± ± ± ± Beiktatási csillapítás db Kimenetek közötti szigetelés db -- > Fordított veszteség db -- >0 >8 átmenő végpont R - TV Átmenő S NQ a IEC Apa IEC Anya TV R 9 ± 9 ± 9 ± -- 9 ± 9 ± 9 ± 9 ± ± ±0. >0 >8

23 4 c s a l á d Hangszórók - jellemzők Két méret: és Maximális teljesítmény: : 0 W, : 30 W Frekvencia átvitel: Hz ( ), Hz ( ). Élvezze a zene élményét otthon, vagy a munkahelyén... "-Os hangszóró szerelvénydobozba Csom. (db) Fedlapok Színek Csom. (db) A Jazz Light Család rengeteg lehetőséget rejt, úgy irodai, mint otthoni felhasználás terén. A rendszer az új központi és helyi egységeknek köszönhetően egyszerű telepítést és rendkívüli rugalmasságot biztosít. "-os hangszóró, 3 Ω 8 Keret a "-os, 3 Ω hangszóróhoz 9070 T A Jazz Light rendszer lehetőséget biztosít Önnek, hogy a kiválasztott zenét bárhol az otthonában hallgatni, a rendszer eszközeit pedig bárhonnan kezelni tudja: Hangszóró "-os hangszóró - 3 Ω, mennyezeti 703 C - Hallgasson azt, amit szeretne: Hallgathat rádiót, de bemeneti eszközként használhat mobiltelefont, TV-t, számítógépet, MP3 lejátszót is. Így kedvenc zenéit a legjobb hangminőségben élvezheti. "-os hangszóró - 6 Ω, mennyezeti 70 C - Élvezze a zenét, ahol akarja és ahol szeretné: a rendszer eszközei kristálytiszta hangot biztosítanak, legyen szó egy esti filmről, koncert felvételről. - A termékcsalád beleilleszkedik a LOGUS 90 formavilágába. "-os hangszóró - 8 Ω, mennyezeti Falra szerelhető hangszóró 70 C utas hangsugárzó -os felülettel - 3 Ω - Méretek (mm): 70 x 83 x 37 - Maximális teljesítmény: W - Frekvencia tartomány: Hz 706 C BR utas hangsugárzó -os felülettel - 6 Ω - Méretek (mm): 70 x 83 x 37 - Maximális teljesítmény: W - Frekvencia tartomány: Hz 70 C BR utas hangsugárzó -os felülettel - 8 Ω - Méretek (mm): 70 x 04 x 97 - Maximális teljesítmény: 60 W - Frekvencia tartomány: Hz 704 C BR 6. Hangszóró fali dobozba / vakolat alá telepíthető Négyzet alakú -utas hangszóró Ω - Méretek (mm): x x 9 - Maximális teljesítmény: 60 W - Frekvencia tartomány: Hz 7083 C Négyzet alakú -utas hangszóró Ω - Méretek (mm): x x 9 - Maximális teljesítmény: 60 W - Frekvencia tartomány: Hz 708 C Négyzet alakú -utas hangszóró Ω - Méretek (mm): x x 9 - Maximális teljesítmény: 60 W - Frekvencia tartomány: Hz 708 C Jelmagyarázat: T - Billentyű, vagy keret, C - Komplett; BR - Fehér; MF - Elefántcsont; GE - Jég ; PE - Gyöngyház; AL - Alumínium; IS - Szürke.

24 46 család 47 FM vezérlő egységek Fedlapok Hang központi egység Fedlapok Csom. (db) Színek Csom. (db) Csom. (db) Színek Csom. (db) Egy csatornás sztereó vezérlő egység FM rádióval, ébresztőórával, IR vezérléssel 370 Fedlap 370-hez 907 T Egy csatornás sztereó vezérlő egység Fedlap egy csatornás T vezérlőhöz Egy csatornás sztereó vezérlő egység FM rádióval, ébresztőórával 379 Fedlap 379-hez T Egy csatornás sztereó vezérlő egység FM rádióval 3 csatornás sztereó vezérlő bemenet 39 Fedlap csatornás, FM rádiós vezérlőhöz 908 T 393 Fedlap vezérlő bemenethez 9083 T Egy csatornás sztereó vezérlő egység FM rádióval 377 Fedlap 377-hez T Tápegységek Fedlapok Egy csatornás mono vezérlő egység FM rádióval 373 Fedlap 373-hoz T Primer/szekunder adatok 30 V~/ V DC - W - Bemenet: 30 V - 0 Hz. - Kimenet: V - W. - Kapacitás: mono, vagy sztereó vezérlő egység 380 Fedlap tápegységhez T Primer/szekunder adatok: 30 V~/ V DC - 30 W, DIN sínre szerelhető - Bemenet: 00 to 30 V - 0 Hz. - Kimenet: V - 30 W. - Kapacitás: 0 sztereó, vagy 0 mono vezérlőegység 70-4 csatornás mono vezérlő egység FM rádióval 378 Fedlap 378-hoz T Primer/szekunder adatok: 30 V~/ V DC - W - Bemenet: 30 V - 0 Hz. - Kimenet: V - W. - Hangszóróházba telepíthető - Kapacitás: 4 sztereó, vagy 8 vezérlőegység Egy csatornás sztereó vezérlő egység Egy csatornás mono vezérlő egység Fedlap 37-hez Fedlap 37-hez 9070 T T Tartozékok Stereo / Mono erősítő - kimenet: Stereo W + W (4 OHM); Mono: 8 W (8 OHM) - tápfeszültség: V - stand by funkció - hangszóróra szerelhető - segítségével a mono vezérlő egység 8-6, a sztereó vezérlő egység 0-6 hangszórót tud vezérelni Beépítő keret pro hangszóróhoz Méretek: (mm): ø=6, Mélység= csatornás mono vezérlő egység 374 Fedlap 374-hez T Beépítő keret Hangszóró és stereo / mono erősítő részére Méretek (mm): ø=6, Mélység= Takarófedél Hangszóróhoz Méretek (mm): ø= A BR 4 csatornás sztereó egység ( sztereó csatorna egy vezérlőtől, 3 sztereó csatorna a központi egységtől) 38 Fedlap 38-höz 9070 T IR távirányító a Jazz Light rendszerhez FM vezérlő egységgel Falba szerelhető doboz a négyzet alakú -útas hangszóróhoz Méretek (mm): 7.8 x 7.8 x Jelmagyarázat: T - Billentyű, vagy keret; BR - Fehér; MF - Elefántcsont; GE - Jég; PE - Gyöngyház; AL - Alumínium; IS - Szürke; PM - Fekete; DU - Arany. Jelmagyarázat: T - Billentyű, vagy keret; A - Kiegészítő. BR - Fehér; MF - Elefántcsont; GE - Jég ; PE - Gyöngyház; AL - Alumínium; IS - Szürke, PM - Fekete, DU - Arany.

25 WATERPROOF 48 család 49 WATERPROOF 48 család Mechanizmusok Egypólusú kapcsoló 6 A - 0 V Színek Csom. (db) 480 C CZ BR 0 A WATERPROOF 48 vízálló kapcsolócsalád ideális választás kültéri, nedves, poros környezetben. Egypólusú kapcsoló ellenőrzőfénnyel 6 A - 0 V 480 C CZ BR 0 A termékcsalád minden tagja IP 6-ös védelemmel és nagyfokú UV állósággal rendelkezik, ezáltal a legjobb megoldást nyújtják ipari és lakossági felhasználás során. Egypólusú kapcsoló jelzőfénnyel 6 A - 0 V 4803 C CZ BR 0 A sorozat tagjai szürke (RAL-703) és fehér (RAL 90003) színben készülnek. A WATERPROOF 48 kapcsolócsalád 34 különböző típussal rendelkezik, melyek függőleges és vízszintes kettes kombinációban is elérhetők. Csillárkapcsoló 6 A - 0 V Kétpólusú kapcsoló 6 A - 0 V 4806 C CZ BR C CZ BR 0 Kétpólusú kapcsoló ellenőrzőfénnyel 6 A - 0 V 4803 C CZ BR 0 Keresztváltó kapcsoló 6 A - 0 V 480 C CZ BR 0 IP6 Keresztváltó kapcsoló ellenőrzőfénnyel 6 A - 0 V 480 C CZ BR 0 Váltókapcsoló 6 A - 0 V 4807 C CZ BR 0 Váltókapcsoló ellenőrzőfénnyel 6 A - 0 V 4807 C CZ BR 0 Váltókapcsoló jelzőfénnyel 6 A - 0 V C CZ BR 0 Dupla váltókapcsoló 6 A - 0 V 480 C CZ BR 0 Jelmagyarázat: C- Komplett szerelvény, CZ- szürke, BR- fehér

26 0 WATERPROOF 48 család Mechanizmusok Csengőnyomó 6 A - 0 V Színek Csom. (db) 48 C CZ BR 0 LARA... média lejátszó kapcsolónyi méretben Csengőnyomó ellenőrzőfénnyel (0 V) 6 A - 0 V 48 C CZ BR 0 Rádió / Zene / Házitelefon / Videótelefon / Audiozóna Csengőnyomó ellenőrzőfénnyel ( V) 6 A - 0 V 486 C CZ BR 0 Redőny nyomógomb 6 A - 0 V Elektronikus retesszel 488 C CZ BR 0 Váltó redőny nyomógomb 6 A - 0 V - Elektronikus retesszel - Lehetővé teszi a motor több pontról való mozgatását 4883 C CZ BR 0 Redőnykapcsoló 6 A - 0 V Elektronikus és mechanikus retesszel 4890 C CZ BR 0 Csatlakozók Színek Csom. (db) Gyerekzáras dugaszoló aljzat (Francia típus) 6 A - 0 V 48 C CZ BR 0 Gyerekzáras FÖLDELETLEN dugaszoló aljzat 6 A - 0 V 48 C CZ BR 0 Földelt dugaszoló aljzat (Schucko típus) 6 A - 0 V 483 C CZ BR 0 Gyerekzáras földelt dugaszoló aljzat (Schucko típus) 6 A - 0 V 483 C CZ BR 0 Jelmagyarázat: C - Komplett; BR -Fehér; CZ - Szürke

27 LARA Rádió LARA Interkom 3 LARA Rádió LARA Interkom A LARA Rádió egy internet rádió- és zenei lejátszó - egy kapcsolónyi méretben, Logus 90 dizájnban, különböző keretekkel (üveg, fa, fém,...) A LARA nagyon széles körben használható - tipikusan a konyhában, a fürdőszobában,vagy várótermekben, irodai környezetben, recepción, éttermekben, wellness környezetben kiváló megoldás. Az Internethez csatlakoztatva a LARA akár 40 elmentett internet rádió állomás lejátszását teszi lehetővé. Az állomások listája tetszőlegesen változtatható, így gyakorlatilag a világ bármely internet rádióját hallgathatja (amennyiben az megfelelő formátumban érhető el). A LARA Rádió képes külső tárhelyen található zenei fájlok lejátszására. Ez lehet az Ön okostelefonja, iphone-ja, vagy mp3 lejátszója. Ezek az eszköz 3. mm Jack bemenetére csatlakoztathatók, amely az előlap alján található. A LARA Rádió a Logitech Media Serverrel rendelkező központi tárhelyről is képes audio fájlok lejátszására. NAS szerverről történő lejátszáshoz használja a LARA NAS alkalmazást. A LARA közvetlen vezérlése az egység fedlapján található érintős gombok segítségével, történik. A LARA Rádió." méretű OLED kijelzővel rendelkezik. A LARA Rádió beépített, x0 W teljesítményű erősítővel rendelkezik, ami lehetőséget biztosít külső hangfalak csatlakoztatására a hibátlan zenei élményhez. A LARA Rádió PoE tápellátással működik (max. 7 V DC / 000 ma). Ennek legfőbb előnye, hogy az eszköz a működéséhez az UTP vezetéken kívül nem igényel további vezetékeket, mivel ezen kapja a tápellátást, és a kommunikáció is ezen keresztül zajlik :4 STATION: Radio NOW PLAYING: Radio MP3 8 PLAYING... A LARA nem csak az Ön rádiója és zene lejátszója, de egyúttal HÁZITELEFONJA, VIDEOTELEFONJA és AUDIOZÓNÁJA is egyben. A LARA Interkom használható lakókörnyezetben, és kereskedelmi épületekben egyaránt. Az Interkom funkciónak köszönhetően az eszköz házitelefonként is használható, amikor a családtagok hang alapú kommunikációt folytathatnak egymással az épületben. Egy rendszerbe akár 8db LARA is beépíthető. N típusú IP-s kaputelefon telepítése esetén (amely beépített Asterisk disket tartalmaz) nem csak a LARA eszközök közötti Intercom funkció használható, hanem az okostelefonok közötti is (ihc-ma, ihc-mi alkalmazásokat telepítve). A VIDEOTELEFON funkciót használva a N és ALPHATECH TECHNOLOGIES (IP BOLD) gyártmányú kaputelefonokkal társítva a LARA alkalmas ezekről az eszközökről videó és audió tartalmak átvételére. Akkor sincs gond, ha éppen nem tartózkodik odahaza, mert ilyenkor a rendszer a hívást automatikusan átirányítja okostelefonjára. Egy rendszeren belül akár 6 db LARA + db IP kaputelefon is kiépíthető (vagy ezek tetszőleges kombinációja). Amennyiben nagyobb rendszer kiépítésére van szükség, a "Connection Server" beiktatásával egy rendszeren belül akár 30 db eszköz is elhelyezhető. Az AUDIOZÓNA funkció segítségével az épület bármelyik zónájában hallgathatja kedvenc zenéit. A LARA a Logitech Media serverrel rendelkező központi tárhelyről is képes audió fájlok lejátszására. Az egység önálló eszközként és és az inelsrendszer részeként is telepíthető. Amennyiben az inels-rendszer részeként kerül telepítésre, úgy az ihc alkalmazás, amennyiben önállóan, úgy a LARA NAS alkalmazás segítségével is vezérelhető. Házi telefon & Videotelefon Tamás Gábor Beszélgethet családjával vagy barátaival akkor is, ha Ön nincs otthon. A kaputelefon-hívás közvetlenül a telefonra irányul. Anita Michal Venku Összes Anita Tamás Tünde Gábor Tünde Tünde A telefonon vagy táblagépén lévő alkalmazáson keresztül kommunikálhat. A LARA lehetővé teszi a házon belüli (Intercom) és a videó kaputelefonnal történő kommunikációt. Legfeljebb 30 eszköz (LARA, telefon, tablet,...) csatlakoztatható a rendszerhez. A LARA házon kívüli kommunikációt is képes biztosítani - mindössze egy internet-kapcsolatra van szükség.

28 4 LARA LARA Telepítés Hangszórók Falba süllyesztett telepítés Falon kívüli telepítés Szerelvénydobozba Falra Álmennyezetbe süllyesztve Álmennyezetre rögzítve A LARA szerelvénydobozba telepíthető (akár a kapcsoló mellé), és beépíthető az egyes kerettől az ötös soroló keretig. A telepítés ezen módja azokban a helyiségekben javasolt, ahol van már legalább egy szerelvénydoboz, vagy ahol üregesek a falak,így van lehetőség beépíteni új szerelvénydobozt. A falon kívüli telepítési mód lehetővé teszi a LARA beépítését olyan helyekre is, ahol nem, vagy csak nagyon nehezen végezhető átalakítás. A kiemelő keret nem sorolható, ezért ilyen esetben a LARA lejátszó kizárólag külső, falba vagy az álmennyezetbe épített hangszórókkal használható. méretek: 0.8 mm átmérő maximális teljesítmény: 0 W impedancia: 3 Ω több színben méretek (mm): 70 x 83 x 37 maximális teljesítmény: W impedancia: 8 Ω szín: fehér méretek: 7 mm átmérő maximális teljesítmény: 30 W impedancia: 8 Ω szín: fehér méretek (mm): 04 x 04 x 9 maximális teljesítmény: 60 W impedancia: 8 Ω szín: fehér Tápegység Videótelefonok Kompatibilis kaputelefonok PoE tápegység + Wi-Fi átalakító szerelvénydobozba PoE tápegység szerelvénydobozba LARA hangszóró LARA Wi-Fi átalakító PSB tápegység LARA hangszóró LARA PoE tápegység PSB tápegység 3 gombos változat Kamerás kaputelefon Kártyaolvasó Nyomógombok standard szerelvénydoboz standard szerelvénydoboz Gyártó: N Típus: Verso Gyártó: DAHUA Típus: VTO000a Wi-Fi átalakító PoE táppal és tápellátással egy szerelvénydobozban. Tápellátás 30 V. Termékkód: 4 PoE tápegység erősáramú tápegységgel szerelvénydobozba. Tápellátás 30 V. Termékkód: 660 Tartozékok PoE tápellátás PoE tápellátás + Wi-Fi LARA PoE hangszóró LARA injector LARA PoE adapter Wi-Fi átalakító LARA AUX KÁBEL (LARA CINCH KÁBEL) A LARA egység erősítőhöz való csatlakoztatásához. 4 tüskés csatlakozó a LARA kimenetéhez, és x CINCH csatlakozó dugó az erősítő bemenetéhez. Hossz: x 0 cm. 08 LARA POE ADAPTER PoE tápellátás db LARA lejátszóhoz. 69 LARA HANGSZÓRÓ KÁBEL 09 Wi-Fi ÁTALAKÍTÓ 0 LARA Patch kábel hangszóróhoz. A LARA egység vezeték nélküli Internet kapcsolatát biztosítja. Kiemelőkeret LARA AUX KÁBEL (LARA AUDIO KÁBEL) Kábel külső zeneforrás LARA lejátszóhoz csatlakoztatásához (pl. okostelefon, mp3 lejátszó). Hosszúsága 0 cm, x 3, mm sztereó Jack csatlakozóval TÁPEGYSÉG (PSB-0-4) PSB-0-4 tápegység, 4 V / 0 W. Stabilizált kapcsoló üzemű tápegység fix kimeneti feszültséggel, kötő- vagy szerelvénydobozba történő telepítéshez (pl. KU-68) Tápegység 30 V adapterrel. Termékkód: Wi-Fi átalakító 30 V PoE adapterrel. Termékkód: 7 PORTOS POE SWITCH LARA egység hálózati kapcsolódását és PoE tápellátását biztosítja akár LARA egység számára. A LARA és a switch közötti távolság legfeljebb 0 m lehet V tápegységnél, 660 NAS TÁROLÓ lemezes NAS szerver hosting, sharing és data security funkciókra. 7
