Ezek az érvek szólnak a Wacker Neuson hengerek mellett. Szakértelem a hengerekben a legapróbb részletekig. A hengerek áttekintése.

Átírás

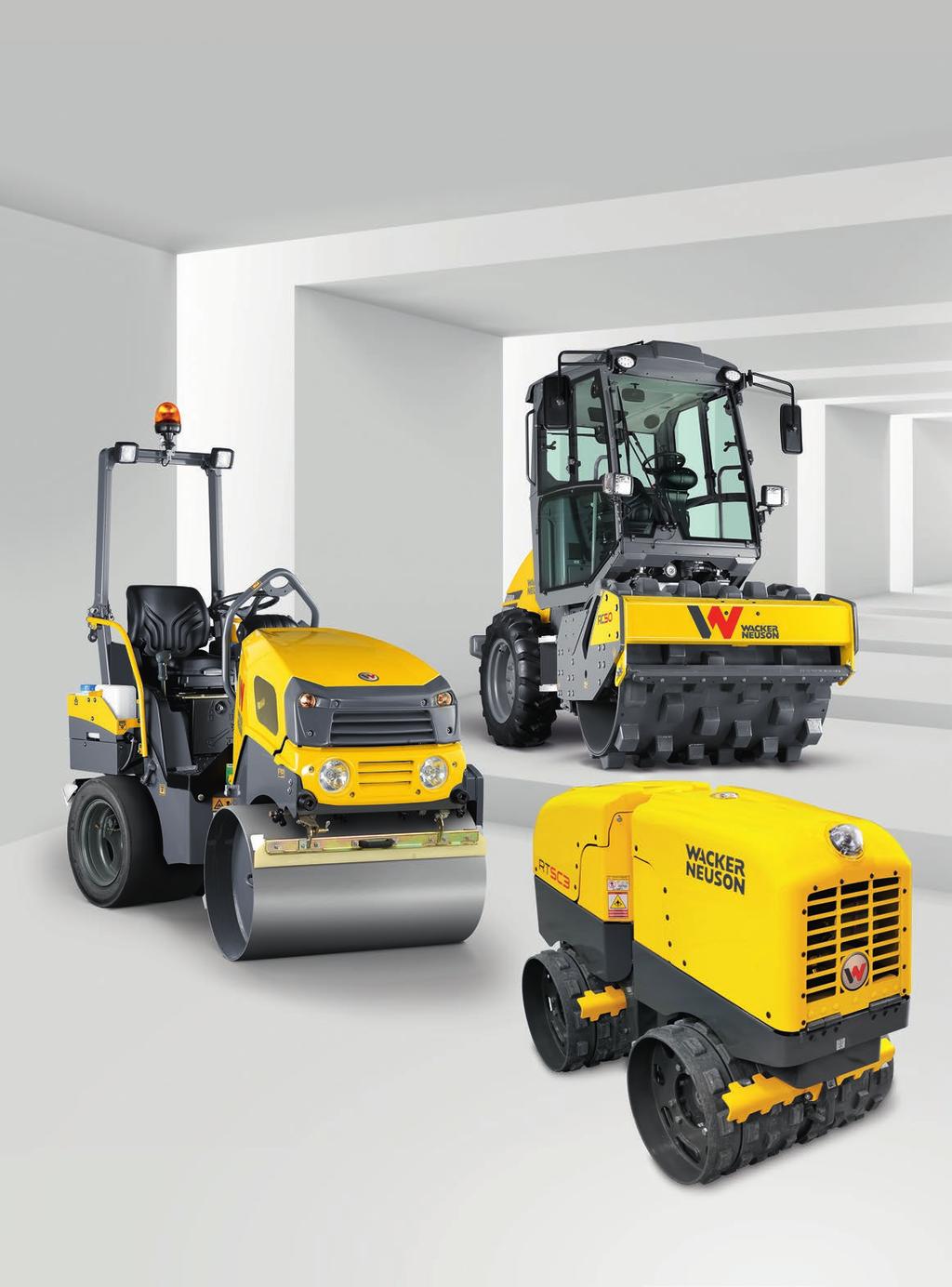

1 Hengerek

2 Ezek az érvek szólnak a Wacker Neuson hengerek mellett. Szakértelem a hengerekben a legapróbb részletekig. 1. Első osztályú, minőségi termékek hosszú élettartammal. Amikor a projektjeit tökéletesen kívánja kivitelezni nem kérdés, hogy nem akar engedményeket tenni, ha a gépek minőségéről van szó. Mint a Wacker Neuson minden megoldása, hengereink is kiváló minőségű termékek, amelyek teljes mértékben meggyőzik Önt. 2. Nagy portfólió minden alkalmazáshoz a helyes megoldás. Akár aszfalt- vagy föld tömörítése, akár ároktömörítő henger, úthenger vagy egy tandemhenger egy belvárosi alkalmazáshoz: a Wacker Neusonnál megtalálja a választékot! A finoman lépcsőzött henger-választékunkban Ön megtalálja a követelményéhez az optimális megoldást. 3. Szervizhálózat mindig a megfelelő időben és a megfelelő helyen. A Wacker Neuson tetterősen áll Ön mellett: egy jó szervizhálózattal, amely mindenkor a gyorsaságon, a minőségen és a megbízhatóságon alapszik. Vészhelyzetben a helyszínen is segítünk, hogy Ön a lehető leggyorsabban, sikeresen folytathassa munkáját. Wacker Neuson all it takes! Olyan termékeket és szolgáltatásokat kínálunk, amelyek megfelelnek a magas igényeknek és a sokrétű felhasználásnak. A Wacker Neuson megbízhatóságot jelent. Ez magától értetődően hengereink átfogó kínálatára is érvényes. Az Ön sikere érdekében nap mint nap a legjobbat nyújtjuk. Teljes odaadással végezzük feladatainkat. A munkaterület jól látható A hengerek felépítési formája lehetővé teszi Önnek az ideális rálátást a palástok éleire ill. a gép környezetére. Továbbiak a 07. oldalon. Kiemelkedő tömörítő teljesítmény Bármelyik hengerünk mellett dönt garantáljuk Önnek a professzionális tömörítő teljesítményt. Kiemelkedő stabilitás Akár úttalan terepen, vagy kanyarban a törzscsukló kiegyenlíti az egyenetlenséget, és gondoskodik a kis helyen való fordulásról. Részleteket a 12. és 19. oldalon talál. Gondosan kialakított modellválaszték Ároktömörítő hengerek, tandemhengerek vibrációs- vagy oszcilláló palástokkal, kombihengerek különféle súlycsoportokban vagy önjáró hengerek: a Wacker Neusonnál pontosan azt a gépet találja meg, amelyre a projektjéhez szüksége van. Beépített kezelőkomfort A beépített vezérlőkar funkció biztosítja minden járműnél a komfort érzést és mozgásszabadságot. A távirányítós modellek védik a használót a por-, kipufogógáz- és zaj kibocsájtástól. Többet a témáról az 5. és 13. oldalon talál. A hengerek áttekintése. Ároktömörítő henger: Tandem- és kombihengerek: RTSC3 RD7 RD18-80 RD RD18-100c RD RD24-100c RD24-100o RD RD27-120c RD27-120o Üzemi tömeg min kg > 04. oldal 731,4 kg > 05. oldal kg kg > 06. oldal kg kg kg kg kg kg > 08. oldal > 09. oldal kg Úthengerek: RD RD40-130c RD40-130o RD RD45-140c RD45-140o RC50 RC50p RC70 RC70p RC70vo Üzemi tömeg min kg kg > 10. oldal kg kg > 11. oldal kg > 11. oldal kg kg kg kg > 16. oldal kg kg 02 03

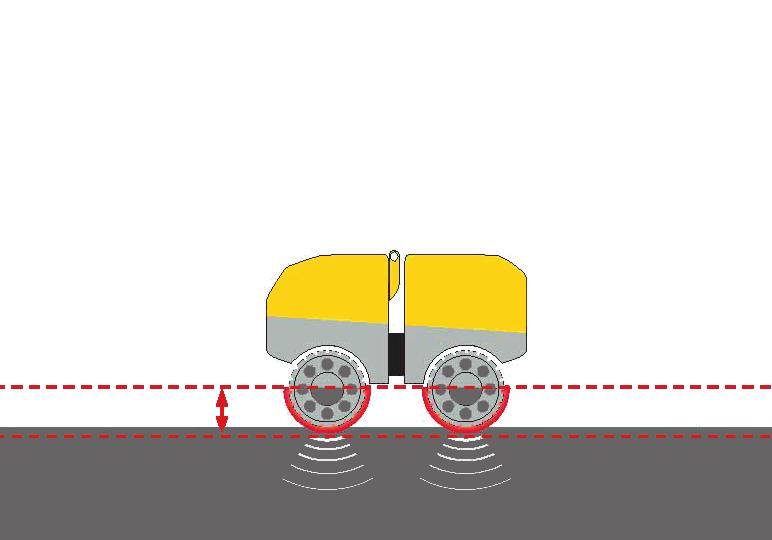

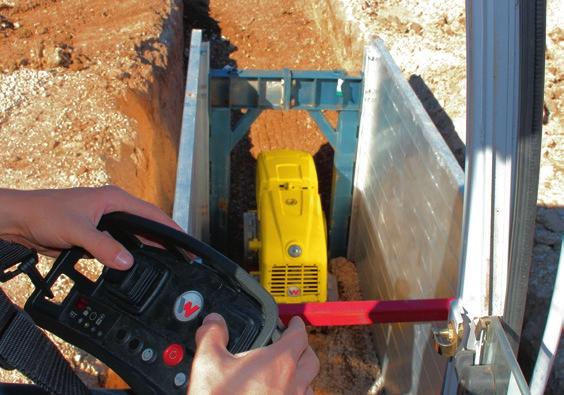

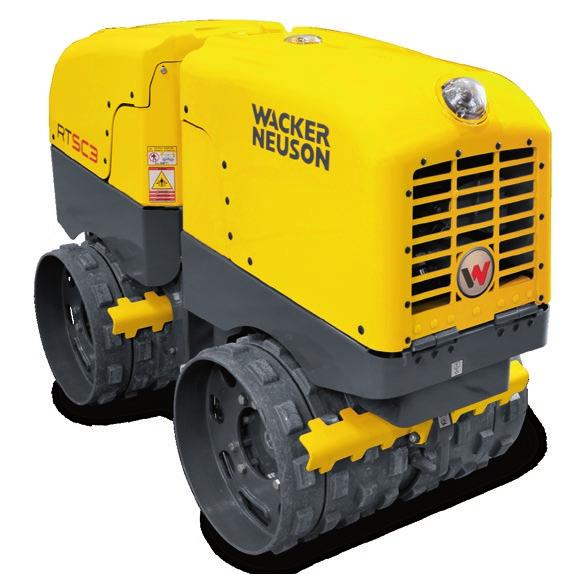

3 RTSC3 Egyszerűen irányítható, biztonságos munkavégzést tesz lehetővé: a törzscsuklónak és a távirányítós kezelésnek köszönhetően. Az árok beépítésénél is megbízható a távirányítós vétel, még kereszttartók miatti vakzónákban is. Könnyű irányítás a törzscsuklónak köszönhetően 34 kn - 68 kn tömörítő teljesítmény A beépített gerjesztő súllyal nagyon jó tömörítő teljesítmény A távirányításnak köszönhetően a kezelőt nem terheli mechanikus igénybevétel, mint a kéz-kar-vibráció Védelem a por-, kipufogógáz- és zaj kibocsájtástól, távolság a tömörítő készüléktől A jól hozzáférhető géprészek egyszerű tisztítást és karbantartást tesznek lehetővé A hibás motorműködést a LED kijelzős diagnosztikával azonnal észleli RTX-SC3 RTX-SC3 Kubota motor Kohler motor Teljesítmény 34,2 68,4 kn 34,2 68,4 kn Tömeg kg kg Motor dízelmotor Infravörös távirányítás Nagy hatótávolságú vezérlés: az egészen 20 méterig elérő, és 45 fokos hatótávolság nagyfokú munkakomfortot ad. Intelligens mező követés: amikor a kezelő és a gép között kevesebb mint 2 méter biztonsági távolság van, a gép automatikusan megáll. 2 m Nagyon jó tömörítő eredmények a juhlábpalástokkal és a nagy centrifugális erőkkel. Hatótávolság m-ben Compatec hatékony tömörítés: A Compatec megmutatja a talaj tömörítésének fokát. A legnagyobb tömörítési teljesítmény elérésekor a kijelző lámpák száma nem változik. Nagyfokú biztonság: ha megszakad a szemkontaktus a kezelő és a tömörítő készülék között, a gép automatikusan megáll. A további 3. infravörös kapcsolat pont megakadályozza a jelveszteséget: a 3. kapcsolat pont helyzete a gép felső oldalán szavatolja a folyamatos összeköttetést a távirányító és a henger között. A palástszélesség módosítása: az RTSC3-nál mindez néhány mozdulattal megoldható. Az RTSC3 biztonságosan és egyszerűen vezethető a távirányítóval. Célzottan elhelyezve: a palástok középső tengelye alatti mélyfekvéssel a centrifugális erőket közvetlenül átviszi a talajra: a nagy tömörítő teljesítmény érdekében. Törzscsukló technológia: a könnyű irányíthatóság érdekében

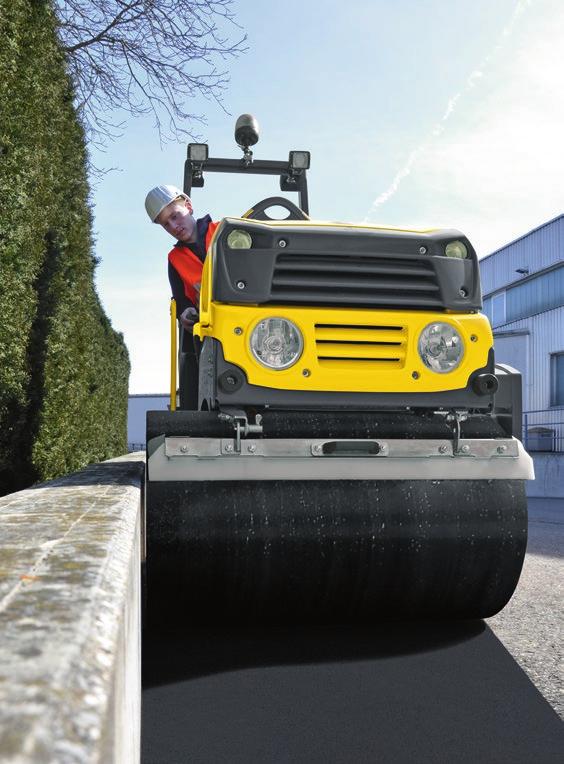

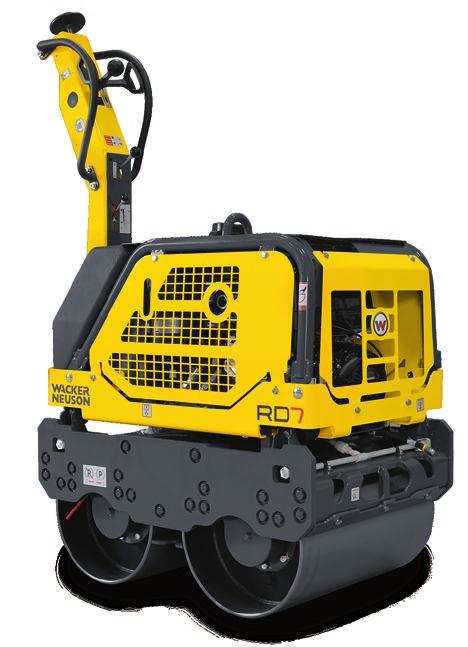

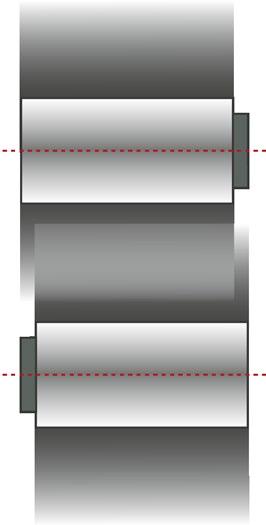

4 RD7 Teljes oldalszabadság jobbra és balra: az egyoldalú, eltolt palást-felfüggesztésnek köszönhetően ideálisan használható a falak mellett. Testre szabott felépítés: kiváló rálátás a palást szélekre, a gép környezetére és az építkezésre. Az RD7 a helyes választás, ha széles alkalmazási spektrumot kell lefedni. Így a kézzel vezetett kettős vibárcióshenger mind az aszfaltot, mind a szemcsés anyagot optimálisan tömöríti. Kiváló munkavédelem a vezetőrúdon lévő vész-állj kapcsoló veszélynél vagy akadálynál azonnal megállítja a hengert A vezetőrúdban lévő csillapító véd a kéz-kar-vibrációtól Télen is egyszerű az indítás a speciális tengelykapcsoló- / szivattyú meghajtórendszernek köszönhetően Választható kézi, vagy elektromos indítóval A 60 l térfogatú víztartály lehetővé teszi a hosszabb munkafázisokat tankolási szünet nélkül Folyamatos munkamenetek: a rövid palásttávolság és a mélyen fekvő súlypont egyszerűvé teszi a fordulást. RD7H RD7HE RD7A RD7Ye Üzemi tömeg (kg) 716,40 736,41 685,83 725,50 Palástszélesség (cm) Motorteljesítmény (kw) 6,1 6,1 8,7 6,22 RD18 Kompakt és különlegesen fordulékony az RD18-as henger ideálisan alkalmazható kis helyeken, pl. a városon belüli részeken. A palást eltolással mindkét oldalon teljes szabad oldaltávolsága van. A kisebb forduló sugárral egyszerű az irányítás Precízen dolgozik a falak mellett az 56 mm-es palást eltolással Gyorsan rögzíthető a szállításhoz, mivel a rögzítőszemek könnyen elérhető helyen vannak A nagy és tökéletesen kiegyensúlyozott daruszem a henger biztonságos megemeléséhez A magától értetődő kijelzővel egyszerű a kezelés, a gépkezelő azonnal kezdheti a munkát Ideális a belvárosba: az RD18-as a Wacker Neuson legkisebb, felülős aszfalthengere. Üzemi tömeg ROPS-al [borulás védő kerettel] (kg) * Egyoldali palást-felfüggesztéssel RD18-80 RD RD18-100c Palástszélesség (cm) * 100* Motorteljesítmény (kw) 14,8 14,8 14,8 A rövidítések magyarázata c = kombihenger 06 07

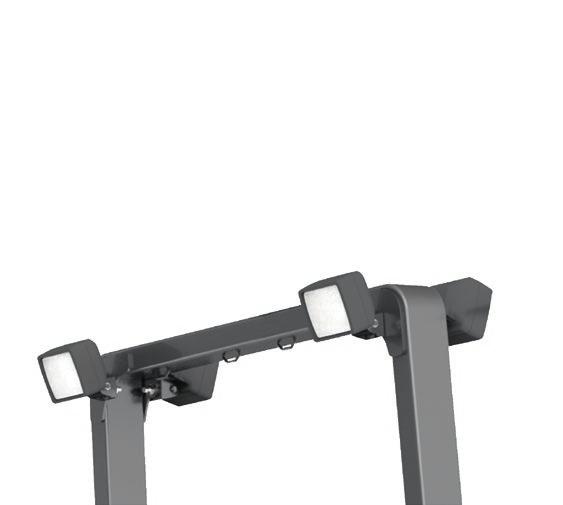

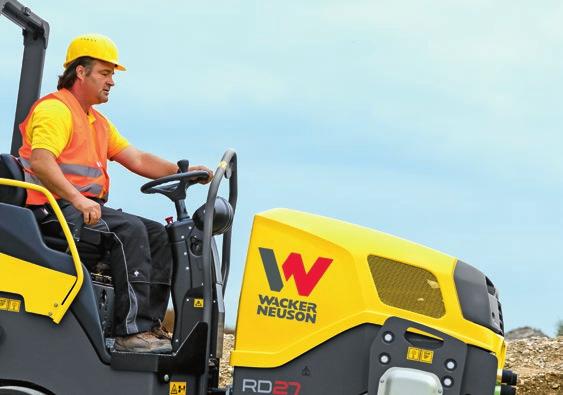

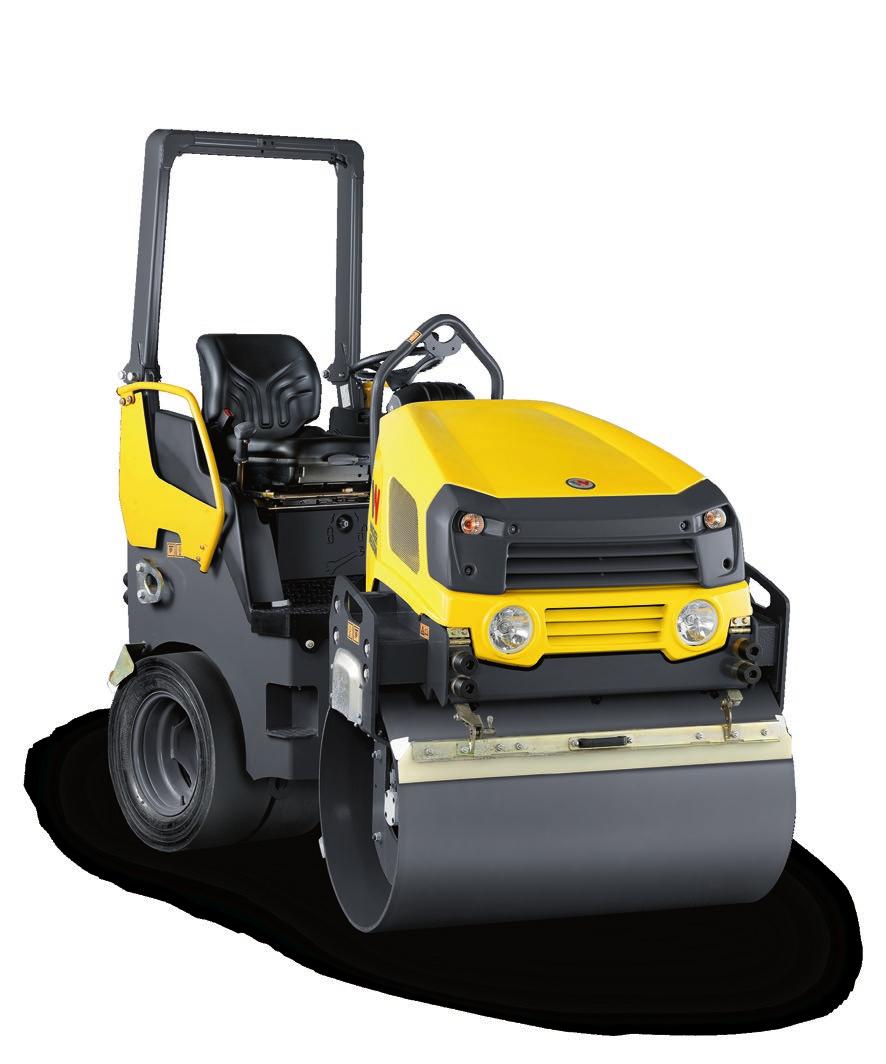

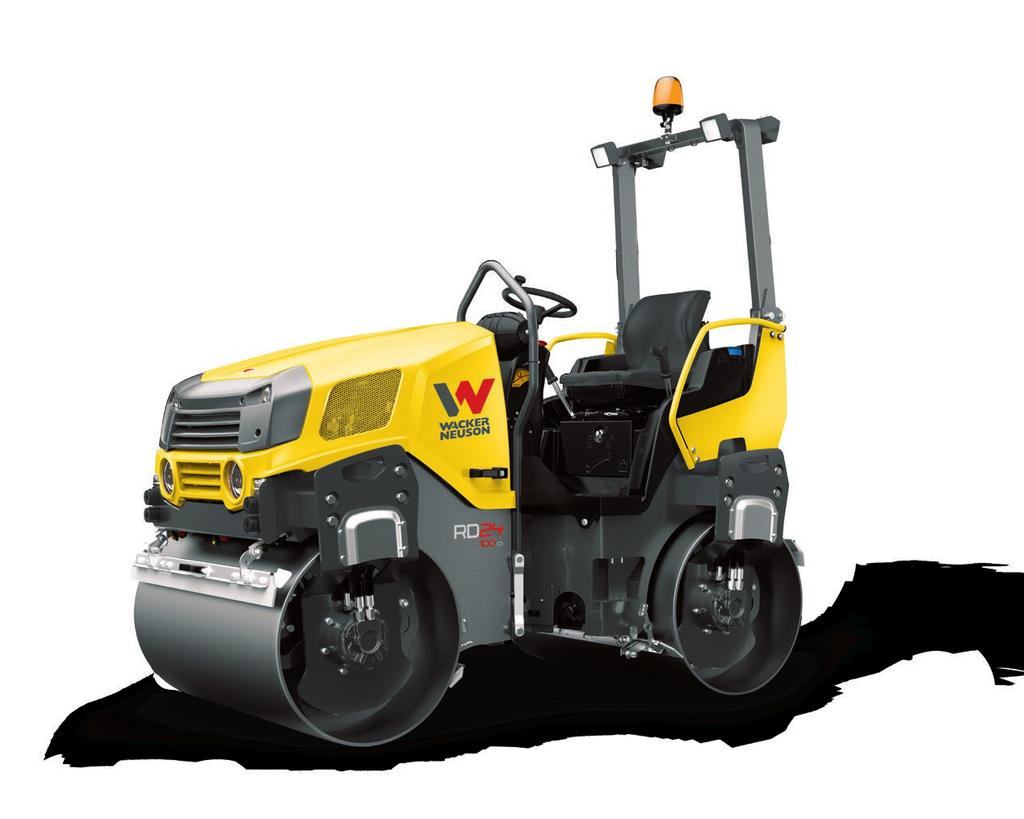

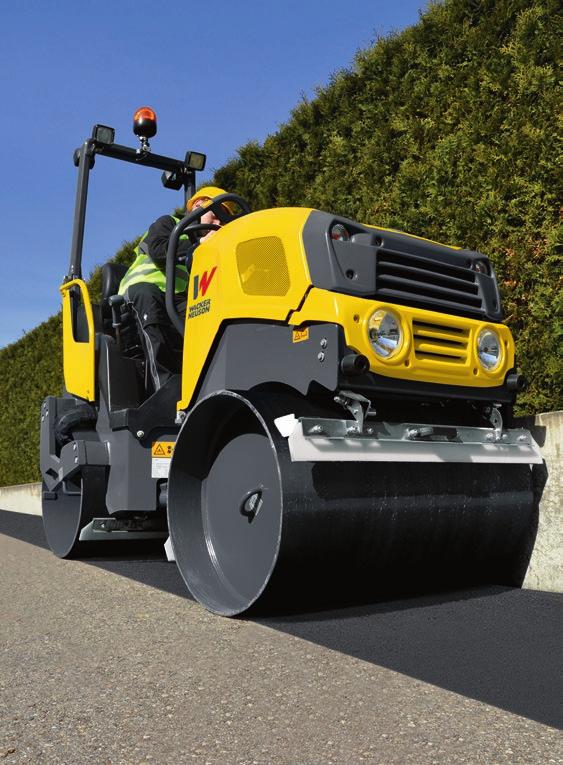

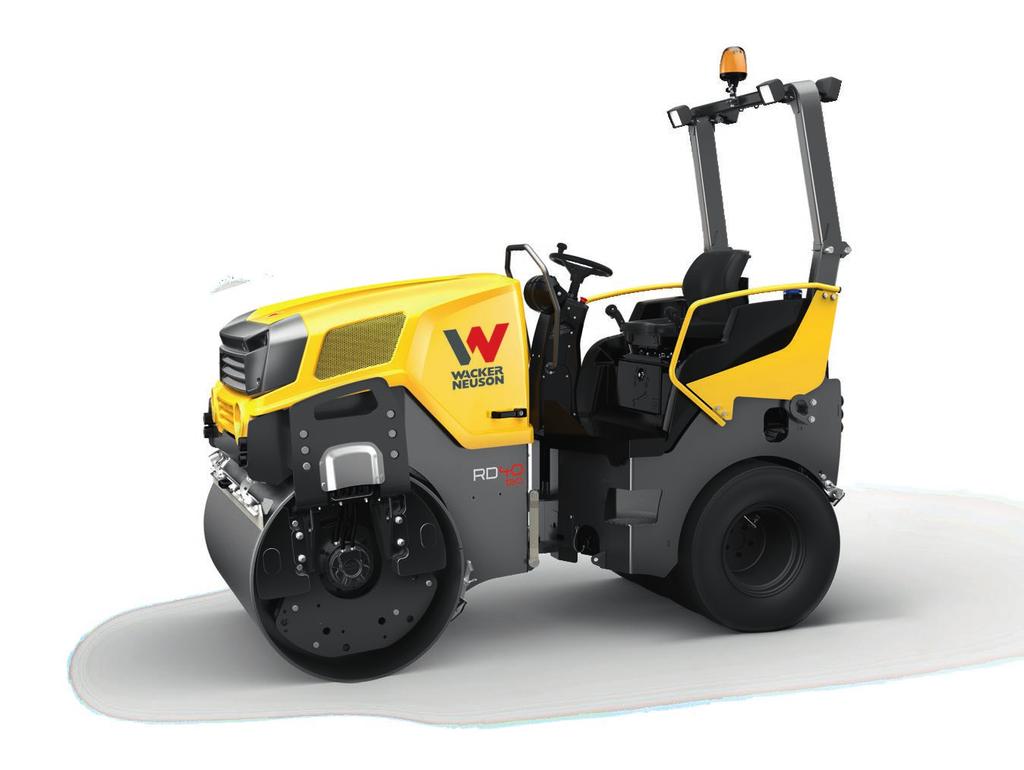

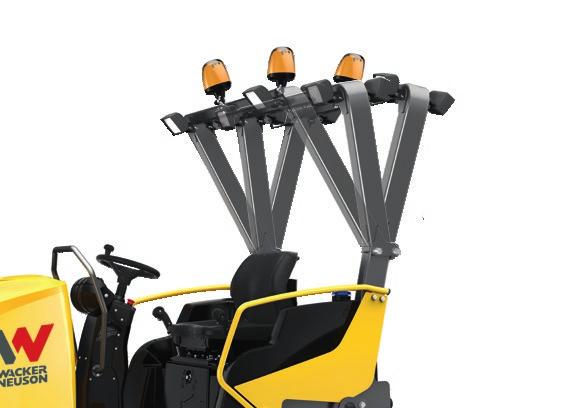

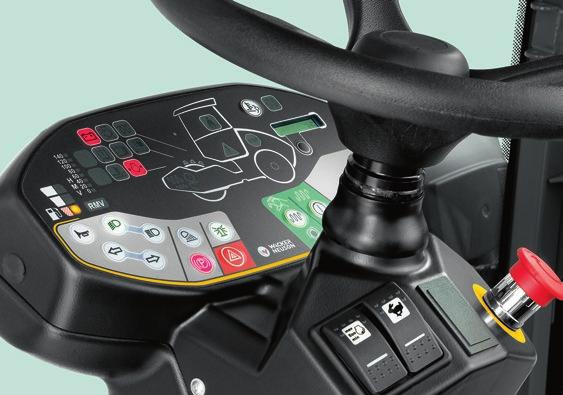

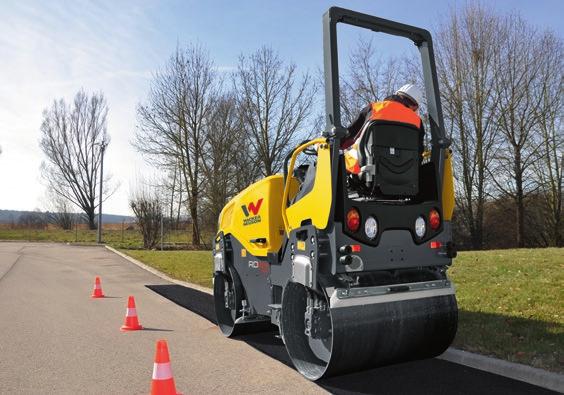

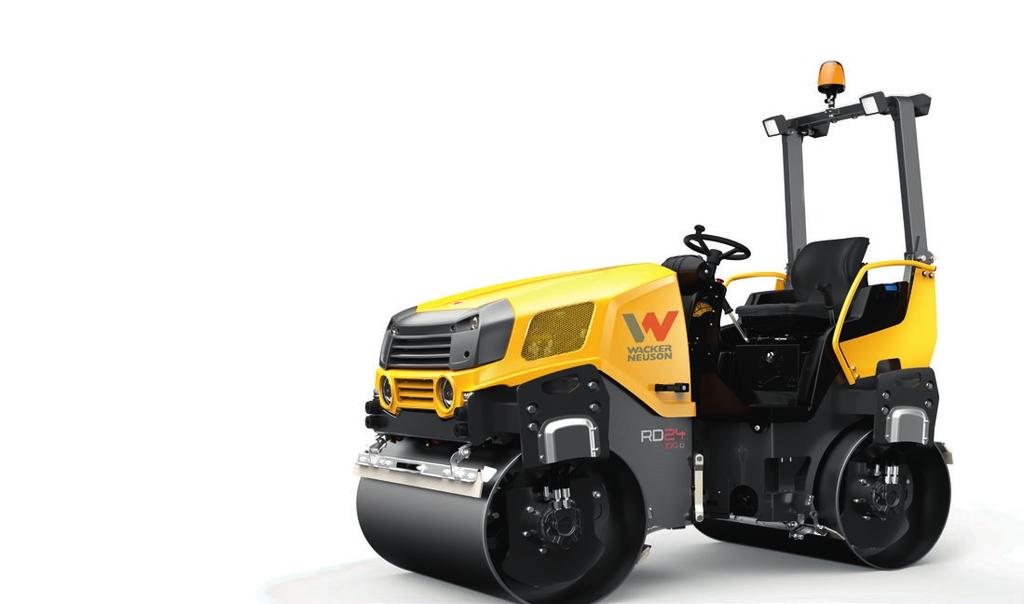

5 RD24, RD27 Akár tandemhengerek, akár kombi-, vagy oszcilláló hengerek: a Wacker Neuson a 2,5 tonnás gépekből nagy választékot kínál és így mindig az Ön elvárásához a megfelelő gépet kínálja. Ezen felül a magától értetődő kezelés lehetővé teszi a tökéletes eredmények elérését. A közúti közlekedéshez: munkafényszórók és megkülönböztető fényjelzés opciósan kapható RD RD27-120c RD27-120o Üzemi tömeg ROPS-al (kg) Palástszélesség (cm) Motorteljesítmény (kw) 22,9 22,9 22,9 Áttekinthető képernyő a magától értetődő kezelésért A borulás védő ROPS keret szériafelszereltség, szállításhoz hátra lehajtható Központi felfüggesztés nagy daruszemmel optimálisan kiegyensúlyozva a biztonságos megemeléshez Kényelmesen dolgozik a nagy lábtérnek és a mozgatható ülésnek köszönhetően A kompakt felépítés az alacsony kezelőtérrel nagyon jó rálátást nyújt a palástokra A törzs-billenőcsukló teszi lehetővé a jó irányítható képességet és optimális menetstabilitást ezzel együtt nagyon jó tömörítő teljesítménnyel. Az aszfalt felületeket hullámképzés nélkül tömöríti: a nagy palástátmérővel és az alacsony súlyponttal. Az 50 mm-es palást eltolás is lehetséges egyoldalas elrendezésbe is átszerelhető Rezgés-szigetelt kezelőtér a kényelmes munkavégzéshez Változtatható vibráció: a frekvenciát a motor fordulatszámmal lehet igazítani Két vibráció fokozattal optimálisan igazítja a tömörítésre kerülő anyaghoz Oszcillálás a meglévő és az új aszfalt közötti tökéletes átmenetekhez Optimális rálátás a munkaterületre az oldalra állítható ülésben. RD RD24-100c RD24-100o Üzemi tömeg ROPS-al (kg) Palástszélesség (cm) Motorteljesítmény (kw) 22,9 22,9 22,9 A rövidítések magyarázata o = oszcilláló henger c = kombihenger 08 09

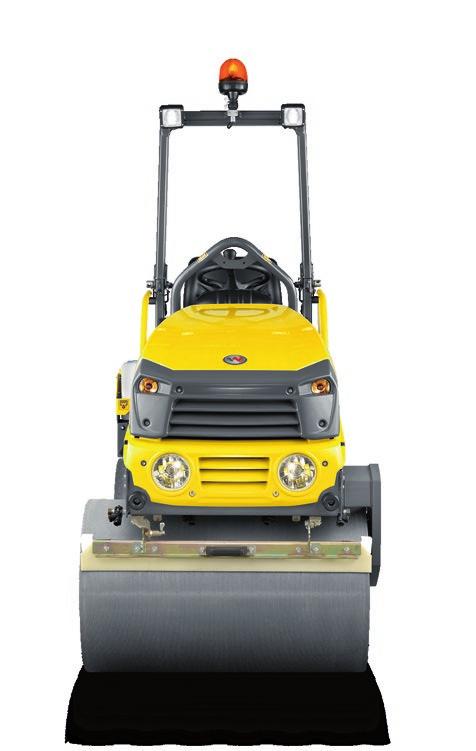

6 RD40, RD45 RD RD45-140c RD45-140o A Wacker Neuson 4 tonnás súlycsoportjának hengerei különösen hatékonyan végzik a munkát: nagy tömörítő erejükkel, széles palástjukkal és a kiválasztható két vibráció fokozattal és két amplitúdóval minden követelményhez az optimális megoldást nyújtják. Ezek a modellek tandem hengerként kiegészítve, tandem hengerként oszcillációs palásttal vagy kombinált hengerként kaphatók. Ergonomikus kezelőtér oldalra eltolható üléssel Üzemi tömeg ROPS-al (kg) Palástszélesség (cm) Motorteljesítmény (kw) 34,6 34,6 34,6 Áttekinthető képernyő a magától értetődő kezelésért: azonnal indulhat a munka. Kiegyenlített súlyelosztás az első és hátsó paláston az egyenletes tömörítő eredményért. Nagy palástátmérő minimalizálja a repedés- és kiemelkedések képződését, és jó tömörítő teljesítmény elérésére képes. A hárompontos törzs- és billenőcsukló kiegyenlíti az egyenetlenségeket, csillapítja a lökéseket, a palást a lehető legjobban fekszik fel minden talajon Öntisztító vízszűrő és központi vízleeresztő a teljes géphez A hűtőtisztítás egyszerű a motorháztetőn külön levehető fedéllel. Központi víztelenítés egy mozdulattal. RD RD40-130c RD40-130o Üzemi tömeg ROPS-al (kg) Palástszélesség (cm) Motorteljesítmény (kw) 34,6 34,6 34,6 A rövidítések magyarázata o = oszcilláló henger c = kombihenger 10 11

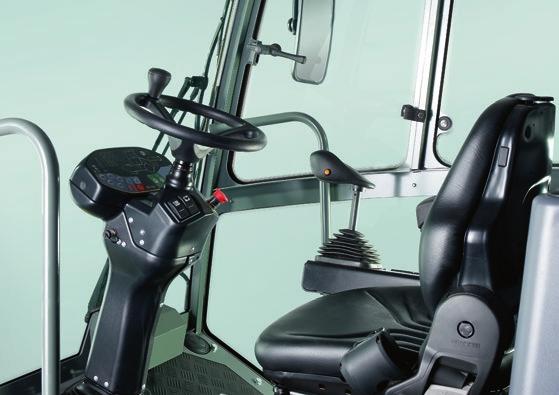

7 Részletesen a tandem- és kombihengerek előnyei. Kiemelkedő kényelem a gépkezelő számára A műszaki felszereltségtől a valós tömörítő munkához a komfort funkciókon át a szállítás és karbantartás gyakorlati részletezése: megmutatjuk, a hengerek közös tulajdonságait. Az összes henger széria felszerelése egy kompletten rezgés-szigetelt kezelőtér. Így a gépkezelőt optimálisan védjük a vibrációtól. További biztonságról gondoskodnak a kényelmes beszállást segítő lépcsők, a nagy lábtér, a testsúlyhoz és testmérethez egyénileg beállítható vezetőülés. Hárompontos törzs- és billenőcsukló Hárompontos törzs- és billenőcsuklóval van felszerelve minden RD modell. Egyenletes tömörítés és kiemelkedő menetstabilitás a hárompontos törzs-billenőcsukló legfőbb előnye, amellyel az RD7-esen kívül az összes tandem- és kombihengert felszereltük. Egyenletes nyomáseloszlást vált ki az abroncsokon vagy a palástokon, különösen a kanyarban való haladáskor. Ezen kívül a az irányíthatóságot is javítja, és gondoskodik a legnagyobb fokú billenés-biztonságról és stabilitásról az egyenetlen talaj viszonyok esetében, mint pl. a sóderes talaj. Az oldalra mozgatható ülés a Wacker Neuson hengerek mindegyikében megtalálható az RD18-80 kivételével. A legjobb világítás Akár sötétedéskor, éjjel vagy felhős égbolt alatt dolgozik: a Wacker Neuson hengerek elegendő fényről gondoskodnak. A tandem- és kombi modellekre a ROPS keretre opciós munkafényszórókat lehet felhelyezni. Ezen kívül lehetséges: sárga villogó lámpa, amely a henger közúti közlekedési engedélyéhez szükséges. Széria felszerelés a lehajtható borulásvédő ROPS keret A plusz biztonságról gondoskodik a ROPS keret. Széria felszereltség részét képezi. Ezzel a henger szállítási lehetősége nagyon meg van könnyítve. Áttekinthető képernyő Üzemállapot kijelzés Magától értetődő, egyszerűen kezelhető és logikusan szerkesztett: a Wacker Neuson hengereinek képernyője teljes mértékben felhasználóbarát. Így a gépkezelő az első pillanatban megtalál mindent mindenek előtt ez a bérparkoknál fontos szempont. Egyszerű karbantartás Vezetői beállítások Világítás Vibráció Minden hengert arra terveztünk, hogy a karbantartás a legkevesebb lépésben elvégezhető legyen: ide tartozik a könnyű hozzáférés a teljes motortérhez, továbbá a légszűrő egyszerű cseréje. Ez időt és pénzt takarít meg

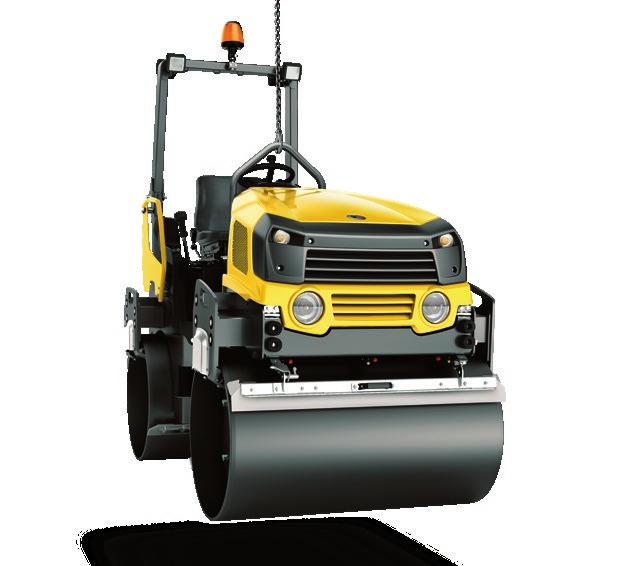

8 Praktikus központi felfüggesztés Oszcillációs henger: elől vibrációs palást, hátul oszcilláló palást. A középre helyezett központi felfüggesztés a gép függőleges megemelését és lerakását teszi lehetővé. Így a henger egyszerűen, gyorsan és biztonságosan mozgatható. Az oszcilláló mozgást a palástban két szinkronban forgó gerjesztősúly előre-hátra mozgása váltja ki. Ezeket az erőket célzottan és folyamatosan vezetjük a talajba. Ezzel együtt a rezgő terhelések lényegesen alacsonyabbak, mint egy vibrációs palástnál. Pozitív hatásként jelentkezik az élettartamra és a gép menetkomfortjára tekintettel. Leginkább alkalmas: tömörítő munkák a város belső területein, rezgésre érzékeny építmények (pl. hidak, lakóházak, történelmi épületek) közelében, a csatlakozási pontoknál (forró és hideg) és kisebb javító munkákhoz. Az RD18, RD24 és az RD27 központi felfüggesztéssel rendelkeznek Üzemmód 1: Elől statikus, hátul oszcillálás Üzemmód 2: Elől vibráció, hátul statikus Tandemhenger: elöl és hátul vibrációs palásttal. Kombihenger: elöl vibrációs palást, hátul gumi kerekek. A vibrációs palást a tömörítendő anyagot gyorsan egymást követő függőleges erőkkel, rezegteti. A beépített gerjesztő súly a gyors forgásról és kiváló tömörítő teljesítményről gondoskodik. Leginkább alkalmas: az összes klasszikus tömörítő munkához A kombihenger csak egy vibrációs palásttal van felszerelve. A hátsótengely egy, az aszfalttal érintkező gumi kerekből áll. Így kiemelkedően jó minőségű és sima felületek keletkeznek. Leginkább alkalmas: járdák és kerékpárutak aszfalt-tömörítéséhez Az oszcilláló-henger modelljeink: RD24-100o, RD27-120o, RD40-130o, RD45-145o Több rendelkezésre álló idő nagyobb felület-teljesítmény: az oszcillálással az aszfaltot alacsonyabb anyag-hőmérsékleten is tudja tömöríteni. Szemben a vibrációs tömörítéssel nagyobb idő kerettel rendelkezik. Több idő és rugalmasság 20 %-kal nagyobb hőmérséklet lépcső 14 A tandem-henger modelljeink: RD18-80, RD18-100, RD24-100, RD27-120, RD40-130, RD45-140, RD7 A kombihenger modelljeink: RD18-100c, RD24-100c, RD27-120c, RD40-130c, RD45-140c 15

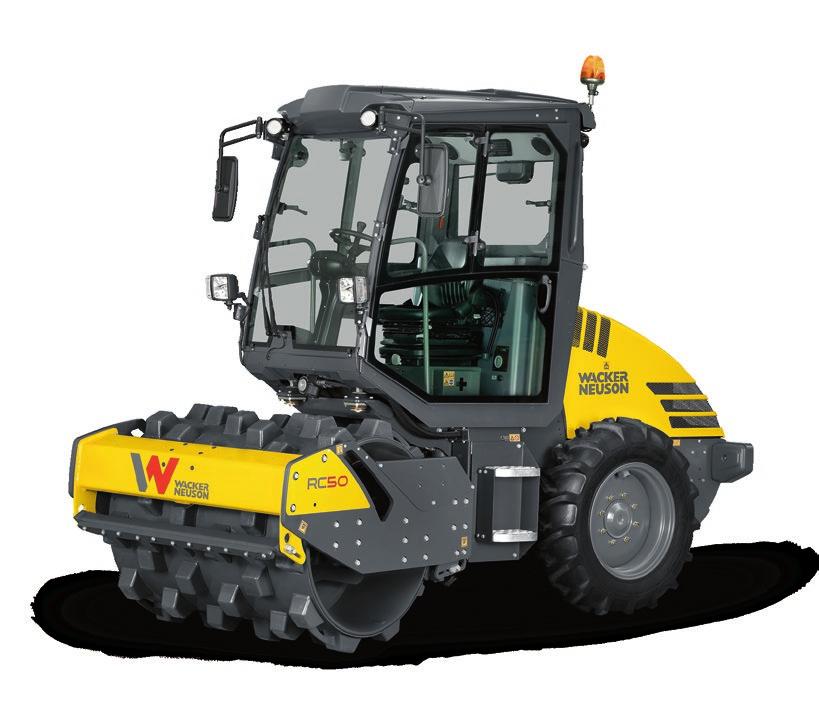

9 RC50, RC70 Mindenütt, ahol nagy felületek gyors tömörítése és a kapaszkodóképesség a kérdés, az 5- és 7-tonnás súlycsoportos kompakt úthengereink ideálisak. A nehezen járható terepen ezen felül a stabil kapaszkodóképességükkel és a nagy rézsűszöggel válnak be. RC50 RC50p Üzemi tömeg ROPS-al (kg) Palástszélesség (cm) Motorteljesítmény (kw) 54,6 54,6 Palást típus Sima palást Juhláb-palást RC70 RC70p RC70vo Üzemi tömeg ROPS-al (kg) Palástszélesség (cm) Motorteljesítmény (kw) 54,6 54,6 54,6 Palást típus Sima palást Juhláb-palást Sima palást Kabinnal, védőtetővel, vagy borulás védő ROPS kerettel kapható. Számos opció, pl. klímaberendezés, különféle ülés fajták, világítási lehetőségek, tömörítés ellenőrzés Gyors és egyszerű karbantartás, mivel az összes karbantartó pont egy oldalon található. Jó panoráma a kompakt méreteknek és a magas ülésnek köszönhetően Kiválasztás szerint oszcillálva tömörít a rezgésre érzékeny területeken, mint pl. a hidakon. Nagyvonalú vezető-platform nagy lábtérrel, magas ergonómiával és nagyon jó rálátással a fáradságmentes munkavégzéshez. A törzs-csuklóban lévő lengőtámasz a kezelőtér csillapításával kíméli a gépkezelőt Hárompontos törzs- és billenőcsukló az egyenletes súlyelosztásért és tömörítésért, még a kanyarban és egyenetlen terepen is! A rövidítések magyarázata vo = vibráció vagy oszcillálás beállítható c = kombihenger p = henger juhláb-palást palásttal Gyorsan indítja a munkát: a magától értetődő képernyő és botkormány ösztönösen kezelhető. Biztonságos munkavégzés: panorámakilátás a vezetőülésből még a palástra és a kerekekre is. Még a 60 %-os lejtőt is megoldja: a nagyteljesítményű kerékhajtásnak köszönhetően. Kényelem a gépkezelő számára: az ülés és a kormányoszlop egyénileg beállítható

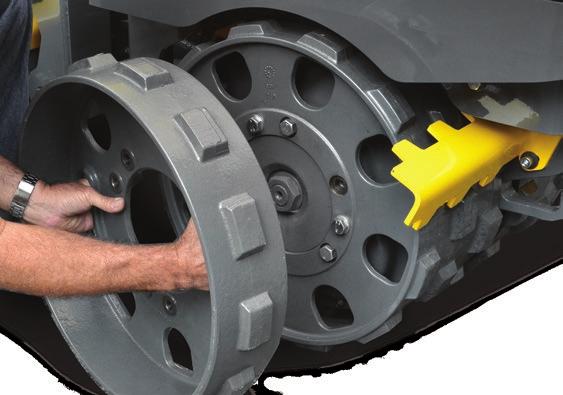

10 Részletesen a tandem- és kombi úthengerek előnyeiről. Egy úthenger, kétféle tömörítés Az RC70vo-nak két üzemmódja van Öt kompakt és kombi-úthengerünkkel megoldást kínálunk az eltérő szintű emelkedőkhöz, terepfeltételekhez. Ezen felül a kezelőtér az egyéni igények szerint állítható össze. Az összes tandem és kombi úthenger vibrációs eljárással azonban az RC70vo egy különös extrát is kínál: ennél a típusnál választhat a vibráció és oszcillálás üzemmódok között. 1-es tömörítő mód: vibráció a nagy tömörítő mélységhez. 2-es tömörítő mód: oszcillálás az optimális felület-tömörítésért Sima palást Sima palásttal rendelkeznek az úthengerek: RC50, RC70 és az RC70vo A csekély mélységű felületi tömörítő hatásával a sima palást kiemelkedően alkalmas a nagy körültekintést igénylő területekre, pl. rezgésre érzékeny építmények közelében, mint a történelmi épületek vagy olyan talajokon, amelyek alatt csövek és vezetékek fekszenek. Ezen felül a sima palástok ideálisak: nem kötött vagy gyenge szerkezetű talajon, mint a homok és kavics a már döngölőt használt felületeken Hárompontos törzsés billenőcsukló Egyenetlen terep, stabil kezelőtér: a lengőtámasz csillapító hatású. Juhláb-palást Az RC50p és az RC70p úthengerek rendelkeznek juhláb-palásttal A tandem és kombi úthengerek is hárompontos törzs- és billenőcsuklóval vannak felszerelve. Ez egyenletesen osztja el a súlyt a palástokra és a kerekekre. Ezen felül teljes kormány-alávágásnál lecsökkenti a billenésveszélyt, és gondoskodik az egyenletesen jó tömörítésről. A juhláb-palást trapézalakú tüskéi a talajt erős nyomással és aprítással tömörítik. Minél jobban halad a tömörítés, annál kevésbé süllyednek be a tüskék a talajba. A juhláb palást alkalmazási területei: A nehezen járható terepen a tandem és kombi úthengerek mély súlypontja gondoskodik a stabil úttartásról és a biztonságos irányíthatóságról. A törzscsuklóban lévő lengőtámasz a kezelőtér csillapításával kíméli a gépkezelőt. Billenés-biztos a kanyarokban: a tolóerő eloszlás mindig a zöld tartományban van. magas víztartalmú, finom szemcse szerkezetű talajok, a kötőanyagok bedolgozása a savanyú kémhatású talajokba, mint a mész és a cement. a nedves, kötött, kevésbé hordképes talajok és a porhanyós, lágy kőzetek tömörítése (pl. gátépítésnél) 18 19

11 Műszaki adatok (Ároktömörítő-, tandem- és kombihengerek) RTX-SC3 RTX-SC3 RD7H RD7He RD7A RD7Ye RD18-80 RD RD18-100c RD RD24-100c RD24-100o RD RD27-120c RD27-120o RD RD40-130c RD40-130o RD RD45-140c RD45-140o EGYSÉG ÁROKTÖMÖRÍTŐ-, TANDEM- ÉS KOMBIHENGEREK Legnagyobb üzemi tömeg kg ,40 736,41 685,83 725, Üzemi tömeg borulás elleni ROPS kerettel kg Max. munkaszélesség mm ,5 698,5 698,5 698, Oldalsó túlnyúlás balra/jobbra mm 25,1 25,4 25,4 25,1 55/55 55/55 55/55 55/55 55/55 55/55 63/63 63/63 63/63 63/63 63/63 63/63 Fordulási sugár (belső) mm Első palást Juhláb-palást Juhláb-palást Hátsó palást Juhláb-palást Juhláb-palást Hátsó abroncsméret 205/60-R15 9,5/ ,5/80 16 Meghajtás Kubota, D902 Kohler, KDW 1,003 Egyhengeres, 4-ütemű, léghűtéses dízelmotor, Hatz-motor Honda benzinmotor Léghűtéses, egyhengeres, 4-ütemű motor Függőleges hengeres, 4-ütemű, léghűtéses dízelmotor, Yanmar motor Kubota dízelmotor D1005 Kubota dízelmotor D1503 Kubota dízelmotor V2203 Teljesítmény (ISO 14396) kw 15,5 14,8 6,03 6,03 7,13 6,2 14,8 14,8 14,8 22,9 22,9 22,9 22,9 22,9 22,9 34,6 34,6 34,6 34,6 34,6 34,6 Üzemanyagtartály térfogata l , Fokozat nélküli sebesség km/h 1,5 2,5 0 4,5 0 4,5 0 4,5 0 4, Kapaszkodóképesség rezgéssel/rezgés nélkül % 50/50 50/45 40/45 40/45 40/45 40/45 30/40 30/40 30/40 30/40 30/40 35/40 30/40 30/40 35/40 30/40 30/40 30/40 30/40 30/40 30/40 Első centrifugális erő, I/II kn 68,4 68,4 22,2 22,2 22,2 22,2 25/16 25/16 25/16 46/28 46/28 46/28 52/32 52/32 52/32 64/39 64/39 64/39 64/39 64/39 64/39 Hátsó centrifugális erő, I/II kn 68,4 68,4 13,1 13,1 13,1 13,1 25/16 25/16 46/28 52/32 64/39 Víztartály térfogata l Opcionális lehetőségek RD18 RD24 RD27 RD40 RD45 RD18 RD24 RD27 RD40 RD45 TANDEM- ÉS KOMBIHENGEREK CE-megfelelőség Figyelmeztető táblák, DIN/ISO Dönthető palástlehúzó ROPS, lehajtható funkcióval Fekete műbőr vezetőülés Antracit szövet vezetőülés Fekete műbőr vezetőülés, komfortos felszerelés Hidraulikaolaj, szabványos Hidraulikaolaj, biológiailag lebomló Ékszíjvédő Fagyvédő befecskendezés Él tömörítő-, és vágókészülék, jobb oldalt, elől Vágókerék, átmérő 350 mm Nyomógörgő, 45 fok, 5 cm bevonat Nyomógörgő, 45 fok, 8 cm bevonat Nyomógörgő, 60 fok, 5 cm bevonat Nyomógörgő, 60 fok, 8 cm bevonat TANDEM- ÉS KOMBIHENGEREK ÁROKTÖMÖ- RÍTŐ Zúzottkő szóró kompletten, pontos hengeres szóró (kombihengerek) Zúzottkő szóró kompletten, pontos hengeres szóró Tolatásjelző, hangerő szabályozós Backup-riasztás Világítás közúti forgalomban való közlekedéshez Munkalámpa a ROPS bukókereten, 2-x Munkalámpa a ROPS bukókereten, 4-x, halogén Sárga villogó a ROPS bukókereten Hangszigetelés Szerszámkészlet Áramlás elosztó TÜV-tanúsítvány Palást méretek Szabványos Opció Nem elérhető RTSC3 2. Motor A rövidítések magyarázata o = oszcilláló henger c = kombihenger

12 Műszaki adatok (úthengerek) Opcionális lehetőségek RC50 RC50p RC70 RC70p RC70vo RC50 RC50p RC70 RC70p RC70vo EGYSÉG Legnagyobb üzemi tömeg kg Irányváltó kar, szabványos Üzemi tömeg a borulás elleni ROPS-al kg Irányváltó kar Max. munkaszélesség mm Fekete műbőr vezetőülés ÚTHENGEREK ÚTHENGEREK Oldalsó túlnyúlás balra/jobbra mm 65 / / / / / 70 Fordulási sugár (belső) mm Palást változatok Juhláb-palást Juhláb-palást Hátsó abroncsméret TR 12, PR TR 12, PR AW 14, TL TR 14, TL AW 14, TL Meghajtás Kubota dízelmotor, V3307-CR-T Teljesítmény (ISO 14396) kw 54,6 54,6 54,6 54,6 54,6 Üzemanyagtartály térfogata l Fokozat nélküli sebesség km/h 0 12,5 0 12,5 0 12,5 0 12,5 0 12,5 Kapaszkodóképesség rezgéssel/ rezgés nélkül % 55 / / / / / 60 Első centrifugális erő, I/II kn / Opcionális lehetőségek Fényezés 1 RAL-szín + szürke Fényezés 2 RAL-szín kiválasztás szerint Abroncskészlet gyémántprofillal Abroncskészlet traktorprofillal CE-megfelelőség Figyelmeztető táblák, DIN/ISO Palást lehúzó Bukókeret/ROPS RC50 RC50p RC70 RC70p RC70vo ÚTHENGEREK Antracit szövet vezetőülés Fekete műbőr vezetőülés, komfortos felszerelés Antracit szövet vezetőülés, komfortos felszerelés Antracit szövet vezetőülés magas háttámlával, komfortos felszerelés Ülés állítás jobbra/balra Hidraulikaolaj, szabványos Hidraulikaolaj, biológiailag lebomló Biztonsági öv jelző Rádió Menetíró előkészítés Menetíró kompletten Talajmunka és aszfalt tömörítés-ellenőrzés előkészítése Tűzoltó készülék Armatúra burkolat Műanyag védőtető Műanyag védőtető beépített FOPS-al (I. fokozat) Tolólap Kétrészes juhláb-palást héj, felszerelve Kétrészes juhláb-palást héj, nincs felszerelve Tartalékabroncs készlet traktorprofillal Tartalékabroncs készlet négy évszakos Tömörítés ellenőrző, talajmunka Sebességmérő Motor-Stop-Automatika Vibráció frekvencia kijelzés Biztonsági vezetőfülke, fűtéssel, ajtóval ellátva, FOPS/ROPS Tolatókamera Tolatásjelző, hangerő szabályozós Biztonsági vezetőfülke, fűtéssel, klímával, 2 ajtóval ellátva, FOPS/ROPS Vibráció automatika Világítás közúti forgalomban való közlekedéshez Munkalámpa 4-x, halogén 1 Szabványos Opció Nem elérhető Nem elérhető, ha ROPS merev -et választ ki 2 Csak akkor elérhető, ha ROPS merev -et választ ki 3 2 Kötelező, ha TÜV-átvétel -t választ ki Csak ha Fekete műbőr vezetőülés, komfortos felszerelést választ ki 4 Antracit szövet vezetőülés, komfortos felszerelés Munkalámpa 4-x, LED Sárga villogó Akkumulátor-leválasztó kapcsoló, elektronikus Szerszámkészlet Minden adat az alapgépre vonatkozik. A változtatás jogát fenntartjuk. A Wacker Neuson termékprogramja több mint 300 különféle termékcsoportot fog át sok- TÜV-tanúsítvány féle változattal ami az eltérő feszültség- és frekvencia viszonyokból, helyi előírásokból, piaci adottságokból és alkalmazási körülményekből fakad. Ezért az itt felsorolt, ill. bemutatott Wacker Neuson termék nem szállítható vagy nem engedélyezett minden országban. A folyamatos továbbfejlesztési célú változtatás jogát fenntartjuk. A Wacker Neuson nem vállal felelősséget a prospektusban felsorolt adatok helyességéért és teljességéért. Az utánnyomás csak a Wacker Neuson írásos engedélyével. Wacker Neuson Vertrieb Europa GmbH & Co.KG, Minden jog fenntarva. A rövidítések magyarázata vo = vibráció vagy oszcillálás beállítható c = kombihenger p = henger juhláb-palást palásttal 22 23

13 A munka mindennapjai mindennapjai tele vannak kihívásokkal. Megfelelő megoldást találtunk ahhoz, hogy segíthessünk Önnek a versenytársak előtt maradni. Ehhez minden szükséges tényezőt a kezébe adunk: Wacker Neuson all it takes! Termékek Betontechnika Tömörítés Bontástechnika Markológépek Homlokrakodó Teleszkópos rakodógép Dömperek Generátorok Világítás Szivattyúk Fűtők Használt gépek Szolgáltatások Pótalkatrészek Finanszírozás Javítás és karbantartás Akadémia Bérbeadás Telematika A betonspecialisták *WN.EMEA V02.HU* WN.EMEA V02.HU 02/2017 HU
