MŰSZAKI LEÍRÁS TISZAÚJVÁROS JÁTSZÓTÉR REKONSTRUKCIÓ

Átírás

1 MŰSZAKI LEÍRÁS TISZAÚJVÁROS JÁTSZÓTÉR REKONSTRUKCIÓ KIRÁLY KÖZ - HRSZ. 1477/118 Engedélyezési-, egyszerűsített kiviteli szintű terv Megrendelő: Tiszaújváros Város Önkormányzata 3580 Tiszaújváros, Bethlen Gábor út 7. Tervszám: 2016/723. Tervező: Lipcsei Ágnes Okl. táj- és kertépítész mérnök K / MÁJUS

2 FELZETLAP Tervező: Lipcsei Ágnes Okl. táj- és kertépítész mérnök K /15-20 Dátum: május 2

3 TARTALOMJEGYZÉK CÍMLAP 1 FELZETLAP 2 TARTALOMJEGYZÉK 3 TERVEZŐI NYILATKOZAT - ÁLTALÁNOS 4 TERVEZŐI NYILATKOZAT - SZAKTERÜLETI 5 TERVEZŐI JOGOSULTSÁG IGAZOLÁSA 6 FÖLDHIVATALI ALAPTÉRKÉP, TULAJDONI LAP 7 MŰSZAKI LEÍRÁS 8 ELŐZMÉNYEK, ALAPADATOK 8 KERTÉPÍTÉSZETI KONCEPCIÓ 9 BONTÁSOK, ÁTHELYEZÉSEK, FELÚJÍTÁSOK 12 FAKIVÁGÁS, FAVÉDELEM 12 UTAK, BURKOLATOK 13 NÖVÉNYALKALMAZÁS, TELEPÍTÉS 15 BERENDEZÉSEK, ESZKÖZÖK, FELSZERELÉSEK 18 JÁTSZÓESZKÖZÖK PARKI BERENDEZÉSEK KAPCSOLÓDÓ INFRASTRUKTÚRA KIÉPÍTÉSE 23 I. SZ MELLÉKLET EGYEZTETÉSI JEGYZŐKÖNYVEK 24 TERVLAPOK 25 Tiszaújváros, Király köz - Játszótér rekonstrukció KK/1 GEODÉZIAI FELMÉRÉS M 1:500 KK/2 BONTÁSI TERV M 1:500 KK/3 KERTÉPÍTÉSZETI KONCEPCIÓ M 1:250 KK/4 KITŰZÉSI TERV M 1:250 KK/5 TERVEZETT BURKOLATSZINTEK M 1:250 KK/6 NÖVÉNYKIÜLTETÉSI TERV M 1:250 3

4 TERVEZŐI NYILATKOZAT - ÁLTALÁNOS Alulírott kijelentem, hogy Tiszaújváros, Király köz - Játszótér rekonstrukció (tervszám: 2016/723.) terveinek készítése során az évi LXXVIII. törvény, valamint a 312/2012. Kormányrendelet tárgyra vonatkozó előírásait betartottuk. A felelős tervező neve: Építési tevékenység: kertépítés, parkrendezés.. Lipcsei Ágnes Okl. táj- és kertépítész mérnök K / Nyíregyháza Kiss E. u. 30/A Dokumentáció megnevezése: engedélyezési-, egyszerűsített kiviteli szintű terv Építtető megnevezése: Tiszaújváros Város Önkormányzata 3580 Tiszaújváros, Bethlen Gábor út 7. A tervezett építési tevékenység Helye: Tiszaújváros belterület Ingatlan címe, hrsz.: 3580 Tiszaújváros, belterület, vonatkozó tervlapok szerint Rövid leírás: Lásd előzmények, alapadatok, koncepció! Környezet meghatározó jellemzői, védettségi minősítés: nincs Fenti tervező nyilatkozom továbbá arról, hogy az általam tervezett építészeti műszaki megoldás megfelel a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen a környezetvédelmi előírásoknak, a statikai, az életvédelmi és az égéstermék elvezetőkre vonatkozó követelményeknek. Továbbá az égéstermék elvezetőkre vonatkozó követelmények teljesítésének módja tárgyában nem egyeztettem az érintett kéményseprő ipari közszolgáltatóval, mert a fenti tervezés tárgyát nem érinti. Tudomásom szerint a jogszabályokban meghatározottaktól eltérés engedélyezése nem szükséges. Tudomásom szerint a vonatkozó nemzeti szabványtól eltérő műszaki megoldást, szerkezetet, eljárást vagy számítási módszert nem alkalmaztam. Nyilatkozom továbbá, hogy az adott tervezési feladatra a tervezés során teljes körűen azonos módszert alkalmazott a bevont szakági tervező (amennyiben szükséges) a hatások (terhek) és az ellenállások (teherbírás) megállapítására. Az építmény tervezésekor alkalmazott műszaki megoldás az Étv. 31. (2) bekezdés c) - h) pontjában meghatározott követelményeknek megfelel, az (1) bekezdés szerinti egyeztetés megtörtént, az egyeztetések tartalma a követelmények teljesítésének módja a műszaki leírásban rögzített. A jogszabályban meghatározott esetekben a betervezett építési célú termékekre vonatkozó jóváhagyott műszaki specifikáció típusát és számát ahol szükséges szerepeltettük. A megrendelő tájékoztatása szerint az építési, bontási tevékenységgel érintett építmény, terület azbesztet nem tartalmaz. Felülírott, mint tervező jogosultságomat a névjegyzéki nyilvántartási szám feltüntetését is tartalmazó névjegyzéki bejegyzést, illetve annak megújítását bizonyító döntés egy csatolt másolati példányával igazolom. Nyíregyháza, május 4

5 TERVEZŐI NYILATKOZAT - SZAKTERÜLETI TŰZVÉDELMI TERVEZŐI NYILATKOZAT Alulírott kijelentem, hogy jelen terv készítése során jelen tervezési feladat tárgyát képező létesítmények tűzvédelmi osztályba sorolása a jelenleg érvényben lévő jogszabályok és előírások szerint nem szükséges. MUNKAVÉDELMI TERVEZŐI NYILATKOZAT Alulírott kijelentem, hogy a jelen kertépítészeti tervdokumentáció terveinek készítése során megfeleltünk a terv kiadásának idején hatályos munkavédelmi követelményeket megállapító jogszabályoknak, szabványoknak, előírásoknak. Felhívom a megrendelő és jelen tervből kivitelezést végző figyelmét arra, hogy valamennyi munkavégzés során (felvonulás előkészítés bontás építés - takarítás) a munkavédelmi követelményeket megállapító jogszabályoknak, szabványoknak, előírásoknak megfelelő munkavégzés és ezek betartása, valamint a kivitelező saját munkavédelmi szabályzatának betartása kötelező és a kivitelező feladata. Felhívom továbbá a kivitelező figyelmét arra, hogy az elvégzett közmű egyeztetések nem helyettesítik a kivitelezés elkezdését megelőző közmű nyomvonal kitűzéseket, melyeket a közmű gazdával (szolgáltatóval) kell elvégeztetni a kivitelezés megkezdése előtt. Az érintett és kitűzött közművek nyomvonala mentén 1-1 m-es körzetben csak kézi földmunka végezhető amennyiben az érintett közmű gazda (szolgáltató) másképp nem rendelkezik. SZAKHATÓSÁGI, KÖZMŰ KEZELŐI, ÜZEMELTETŐI TERVEZŐI NYILATKOZAT Alulírott tervező nyilatkozom továbbá arról, hogy az általam tervezett építészeti műszaki megoldás megfelel a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen a környezetvédelmi előírásoknak. A szükséges szakhatósági és kezelői egyeztetéseket elvégeztük amennyiben a tárgy vonatkozásában szükséges volt. A jegyzőkönyvek, hozzájárulások beszerzése beszállítása jelen tervdokumentáció Megrendelő részére történő átadásakor folyamatban van. Kivitelezés kizárólag a jegyzőkönyvek és kezelői hozzájárulások, engedélyek teljes körű megléte, birtokba kerülése esetén kezdhető (munkaterület átadás). Bármely hiányosság, nem megfelelés esetén a tervező azonnal írásban értesítendő... Lipcsei Ágnes Okl. táj- és kertépítész mérnök K / Nyíregyháza Kiss E. u. 30/A Nyíregyháza, május 5

6 TERVEZŐI JOGOSULTSÁG IGAZOLÁSA 6

7 FÖLDHIVATALI ALAPTÉRKÉP, TULAJDONI LAP KÉREM A MEGBÍZÓT, VAGY KÉPVISELŐJÉT, HOGY A HITELES ALAPTÉRKÉPET, TULAJDONI LAPOT MELLÉKELJE! 7

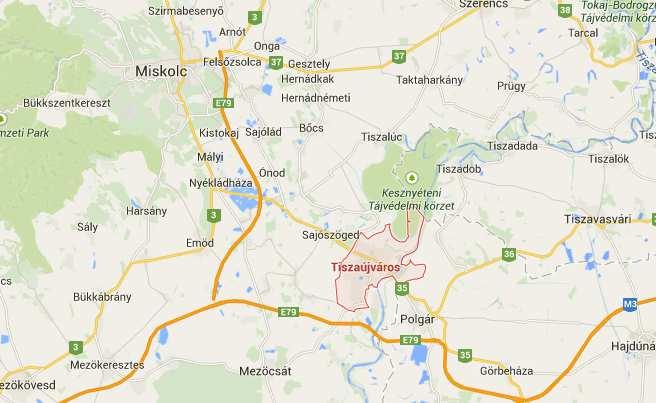

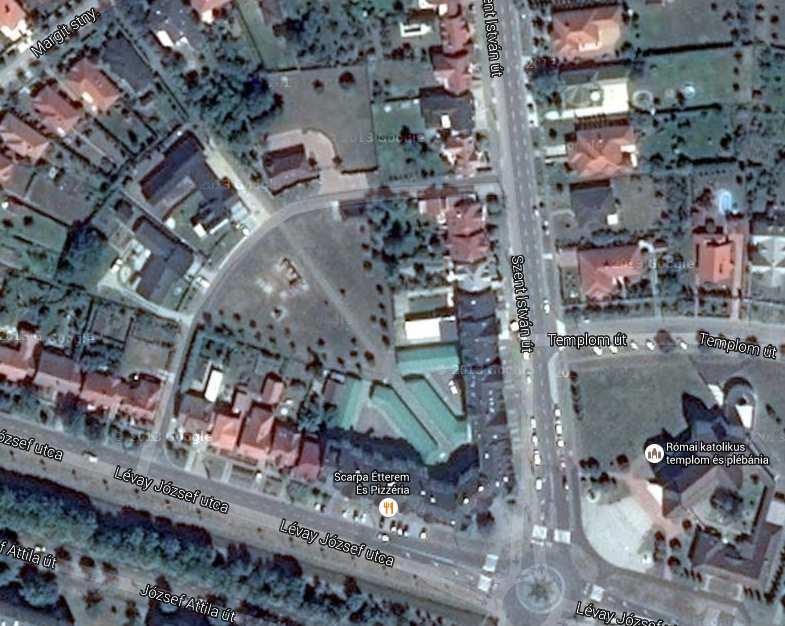

8 ELŐZMÉNYEK, ALAPADATOK Tervezési területünk Borsod-Abaúj-Zemplén megyében, Tiszaújváros városban található - Miskolctól - a megyeszékhelytől dél-keletre, 37 km távolságban. 1. kép A tervezési terület Borsod-Abaúj-Zemplén megyén belül (maps.google.com) Király közi játszótér, hrsz. 1477/ kép A tervezési terület Tiszaújváros közigazgatási területén belül (maps.google.com) 8

9 Tiszaújváros, Király köz - Játszótér rekonstrukció Engedélyezési-, egyszerűsített kiviteli szintű terv (2016/723.) KERTÉPÍTÉSZETI KONCEPCIÓ 3. kép A tervezési terület jelenleg (saját felvétel) 9

10 A tervezési terület jelenleg is játszótérként üzemel. A terület meglévő eszközei az alábbiak: Bontandó eszközök - 3 db + 4 db: 1. Tornyos kombináció csúszdával 1 db 3. Homokozó 1 db 6. Podeszes csúszda - 1 db 7-8. Támlás padok és hulladékgyűjtők - 4 db Meglévő játszóeszközök Ssz. Eszköz neve Mennyiség Egys. 1. Tornyos kombináció 1 db csúszdával 2. Hintaállvány 1 db 3. Homokozó 1 db 4. Rugós játék 2 db 5. Rugós játék (2 személyes) 1 db 6. Podeszes csúszda 1 db 7. Hulladékgyűjtő 2 db 8. Támlás pad 2 db Maradó, áthelyezendő, felújítandó eszközök - 4 db: 2. Hintaállvány 1 db - a helyszínen áthelyezendő és helyben felújítandó 4. Rugós játék - 2 db - a helyszínen áthelyezendő és helyben felújítandó 5. Kétszemélyes rugós játék 1 db a helyszínen áthelyezendő és helyben felújítandó A Megrendelő által választott, újonnan telepítendő eszközök: Eszköz neve, ára (nettó) Gyártó Kép HIC (m) Burkolat vastagság CSO gumi burkolat (mm) 1. Brüssel db ABC-TEAM Kft. 2, Homokozó keret db ABC-TEAM Kft

11 3. Max db ABC-TEAM Kft. 0, Nest swing robinia db ABC-TEAM Kft. 2,00 60 Az új játszótér intenzíven burkolt. A nagy kiterjedésű burkolt felületet járólap burkolatú sétányok, térburkolattal ellátott kisebb pihenő terek és a játszóeszközök körül telepített gumi ütéscsillapító burkolatok alkotják. A felület a járólap sétányokon keresztül kapcsolódik az aszfalt burkolatú meglévő gyalogúthoz. A terület jelenleg gyakorlatilag sík. A burkolatok vízelvezetése felszíni lejttetéssel megoldott, a környező megtartott zöldfelület képes a csapadékvíz helyben történő elszikkasztására. A fent ismertetett játszóeszközökön túl parki berendezések elhelyezését is terveztük, így padok, páros támlás padok, hulladékgyűjtők és kerékpártámaszok is helyet kaptak a területen. A játszótér növényállományát megújítjuk, a sokféleséget mindhárom szintben gyarapítjuk, azaz lombhullató fák, cserjék és talajtakarók telepítését egyaránt terveztük. Az építéssel igénybevett helyszínt újra gyepesítjük. 11

12 BONTÁSOK, ÁTHELYEZÉSEK, FELÚJÍTÁSOK Vonatkozó tervlap: KK/2 Bontási terv Ssz. Munka leírása: Mennyiség BONTÁSOK: 1. Elavult játszószerek bontása, elszállítása a 4 db Megrendelő által kijelölt helyszínre 2. Egyéb berendezés, bútorzat bontása, elszállítása 4 db a Megrendelő által kijelölt helyszínre 3. Eséscsillapító homok terítés bontása elszállítandó összes törmelék cca. 80 m2 24 m3 Mindösszesen bontott törmelék / hulladék elszállítása lerakóhelyre: 24 m3 FELÚJÍTÁSOK, ÁTHELYEZÉSEK: 1. Rugós játékok burkolatépítés miatti bontása, felújítása és építést követő visszahelyezése a helyszínen 2. Hintaállvány burkolatépítés miatti bontása, felújítása és építést követő visszahelyezése a helyszínen 3 db 1 db FAKIVÁGÁS, FAVÉDELEM A területen fakivágást nem terveztünk. A kivitelezés előkészítése során el kell végezni a területen található megtartott lombhullatók ifjító, tisztító, ellenőrző metszését (20 db egyed). Ha a munkafolyamat során valamely egyed szövetszerkezete nem megfelelőnek bizonyul, akkor az ifjítást addig kell végezni, folytatni, míg teljesen ép szövet szerkezethez nem ér a szakember. A megtartott fák törzse 3 oldalú körbe kalodázással védendő az építés idején. A kalodák minimális magassága 1,5 m. 12

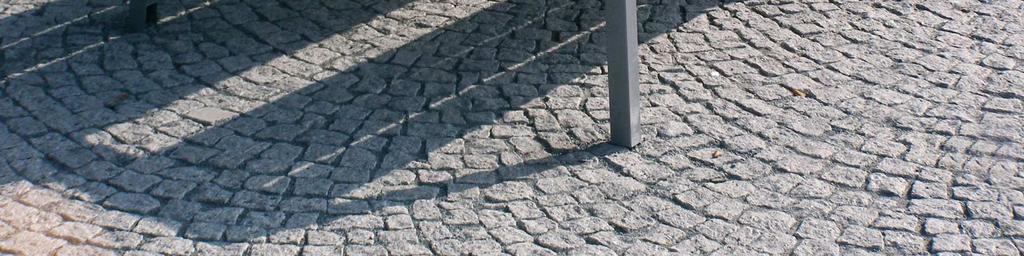

13 UTAK, BURKOLATOK Ssz. Munka leírása: Mennyiség BURKOLATOK: 1. Térburkolat létesítése 6 cm vastag LEIER Taverna típusból beige színben, kombi rakatban. Alépítménye: Munkaárok : Rétegrend: 6 cm vastag térkő 4 cm vastag ágyazó folyami homok 15 cm CKT 15 cm vastag M22 zúzottkő Trg 95% 50 cm vastag tömörített altalaj Trg 85% 59 m2 23,8 m3 3,6 m3 2,4 m3 8,9 m3 8,9 m3 30 m3 2. Lapburkolat létesítése LEIER Euroline 3,8 cm vastag, 40x40 cm méretű lapokból, az alábbi színekben: szürke (Berlin) színben: gyöngykavics (Paris) színben: 145 m2 83 m2 62 m2 Alépítménye: Munkaárok : Rétegrend: 3,8 cm vastag lapok 4 cm vastag ágyazó folyami homok 10 cm CKT 15 cm vastag M22 zúzottkő Trg 95% 50 cm vastag tömörített altalaj Trg 85% 3. Gumiburkolat építése, C.S.O. Kft. által forgalmazott 32 mm (HIC=1,0 m) vastag gumilapokból, 5 pontos ragasztott kivitelben, a gyártó által forgalmazott ragasztó anyaggal és összeillesztő elemekkel. - piros színben: - zöld színben: Munkaárok: Rétegrend: 3,2 cm gumilap 4 cm ágyazó folyami homok 15 cm C12 beton lemezalap, 3x3 m-ként dilatálva, hézagok dilatációs szalaggal kitöltve 15 cm vastag homokos kavics Trg 95% 50 cm vastag tömörített altalaj Trg 85% 47,6 m3 5,5 m3 5,8 m3 14,5 m3 21,8 m3 73 m3 201 m2 21 m2 180 m2 74,8 m3 6,4 m3 8,0 m3 30,2 m3 30,2 m3 101 m3 13

14 4. Gumiburkolat építése, C.S.O. Kft. által forgalmazott 60 mm (HIC=2,1 m) vastag fekete színű gumilapokból, 5 pontos ragasztott kivitelben, a gyártó által forgalmazott ragasztó anyaggal. Munkaárok: Rétegrend: 6 cm gumilap 4 cm ágyazó folyami homok 15 cm C12 beton lemezalap, 3x3 m-ként dilatálva, hézagok dilatációs szalaggal kitöltve 15 cm vastag homokos kavics Trg 95% 50 cm vastag tömörített altalaj Trg 85% 5. Gumiburkolat építése, C.S.O. Kft. által forgalmazott 100 mm (HIC=3,0 m) vastag piros színű gumilapokból, 5 pontos ragasztott kivitelben, a gyártó által forgalmazott ragasztó anyaggal. 39 m2 15,7 m3 2,3 m3 1,6 m3 5,9 m3 5,9 m3 20 m3 161 m2 Munkaárok: Rétegrend: 10 cm gumilap 4 cm ágyazó folyami homok 15 cm C12 beton lemezalap, 3x3 m-ként dilatálva, hézagok dilatációs szalaggal kitöltve 15 cm vastag homokos kavics Trg 95% 50 cm vastag tömörített altalaj Trg 85% SZEGÉLYEK: 1. Süllyesztett kerti szegély építése, LEIER Quartz 100x5x20 cm méretben C 12 minőségű beton alapgerenda megtámasztással Munkaárok: Beton alapgerenda: 71,0 m3 16,1 m3 6,5 m3 24,2 m3 24,2 m3 81 m3 260 m 5,9 m3 5,9 m3 Burkolat alépítményi munkák összesítője (csak burkolat!): 1. Munkaárok 238,8 m3 2. Tükör 605 m2 3. Beton alapgerenda C 12 (Csak szegélyek!) 5,9 m3 4. Beton lemezalap C 12 (gumiburkolatok alá) 60,3 m3 3x3 m-ként dilatálva, hézagok dilatációs szalaggal kitöltve 5. Folyami homok 24,3 m3 6. Homokos kavics 60,3 m3 7. CKT 23,4 m3 8. M 22 zúzottkő 30,7 m3 9. Altalaj tömörítés trγ 85 % 305 m3 10. Zúzottkő, homokos kavics tömörítés trγ 95 % 91 m3 14

15 NÖVÉNYALKALMAZÁS, TELEPÍTÉS Talaj előkészítés Fák telepítése 1. Növények ültető gödreinek kiásása (cserjék és talajtakarók 0,6x0,6x0,6 m3 ültető gödrökbe; fák 1x1x1 m3-es ültető gödrökbe. ) 2. Marha szerves trágya terítés ültető gödrökben (50 kg/m3), vagy BUVIPLANT tabletták elhelyezése (fáknak 6-7 db; cserjéknek 2-3 db) 3. Talajfertőtlenítés ültető gödrökben (30 dkg/m3) pl. FORCE 1. Részleges talajfeltöltés (20 % termőtalaj, 1,6 % lazulás, maradék visszatöltés) 2. Beiszapolás 3. Ültetés, teljes feltöltés 4. Karózás, min. 1 db hegyezett akác szálkamentes gömbfa ( mm) karóval, kertépítészeti professzionális kivitel, mely min. 1/3-a földbe leszúrt, felszíni magassága minimum a törzs 2/3 hossza, kötözés kizárólag erre a célra gyártott szalaggal. 5. Öntözés Cserjék és talajtakarók telepítése 1. Részleges talajfeltöltés (20 % termőtalaj, 1,6 % lazulás, maradék visszatöltés) 2. Beiszapolás 3. Ültetés, teljes feltöltés 4. Öntözés Gyepesítés 1. Gyomirtás 2. Kultiválás, tárcsázás, szerves anyag, tápanyag utánpótlás (20 kg/m2) 3. Gereblyézés, magágy készítés 4. Fűmag és komposzt keverékének kiszórása 5. Hengerezés 6. Öntözés A telepítendő növények I. osztályú kertészeti, ill. faiskolai anyagok. A lombhullató fák minimális törzskörmérete cm, konténeresek, vagy ősszel földlabdásak. A telepítésre javasolt konténeres cserjék és talajtakarók mérete min. 40/60 cm. 15

16 BETERVEZETT NÖVÉNYEK JEGYZÉKE Ssz. Latin név Magyar név Méret Darab LOMBHULLATÓ FÁK 10 db 1. Acer campestre Mezei juhar K, FL 12/ Cerasus serrulata 'Kansan' Japáncseresznye K, FL 12/ Prunus avium Plena Teltvirágú K, FL 12/14 2 díszcseresznye 4. Tilia sp. Hárs félék K, FL 12/14 4 SÖVÉNY CSERJÉK 174 db 1. Caryopteris x clandonensis Kékszakáll 2 db/m2 2. Cornus mas Húsos som (csakis!) 1,5 db/m2 3. Deutzia elegantissima Gyöngyvirágcserje 1,5 db/m2 4. Hibiscus syriacus Kerti hibiscus 2 db/m2 5. Magnolia soulangeana Kerti magnolia 1 db/m2 6. Philadelphus coronarius Kerti jezsámen 1,5 db/m2 7. Spiraea x vanhouttei Fehér gyöngyvessző 2 db/m2 8. Syringa vulgaris Közönséges orgona 1,5 db/m2 9. Viburnum opulus 'Roseum' Labdarózsa 10. Weigela florida Weigela h. 'Variegata' W. 'Bristol Ruby' W. 'Eva Rhatke' TALAJTAKARÓK 205 db 1 db/m2 Rózsalonc félék, fajták, hibridek vegyesen, de szakaszos csoportokban ültetve 2 db/m2 K 40/60 10 K 40/60 40 K 40/60 20 K 40/60 26 K 40/60 1 K 40/60 20 K 40/60 20 K 40/60 12 K 40/60 5 K 40/ Jasminum nudiflorum Örökzöld téli jázmin 3 K 40/60 27 db/m2 12. Spiraea bumalda Anthony Waterer Rózsaszín K 40/60 48 Gyöngyvessző 3 db/m2 13. Spiraea japonica Little Princess Rózsaszín K 40/60 25 Gyöngyvessző 5 db/m2 14. Spiraea x japonica 'Golden Princess' Sárga Levelű Gyöngyvessző K 40/ db/m2 15. Viburnum Opulus 'Nanum' Kányabangita 5 db/m2 K 40/

17 Növényzet összesítő 1. Tervezett fa 10 db 2. Cserje vált. db/m2 65 m2 174 db 3. Talajtakaró vált. db/m2 51 m2 205 db 4. Szoliter cserje 14 db 5. Összes zöldfelület 1614 m2 6. Ebből gyep 1467 m2 7. Mulcs terítés (cserjék, talajtakarók helyén) 7 cm vastagságban 116 m2 8,12 m3 17

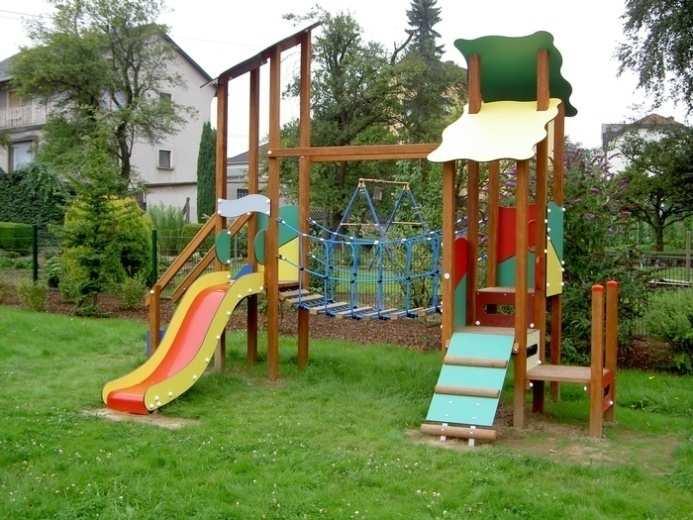

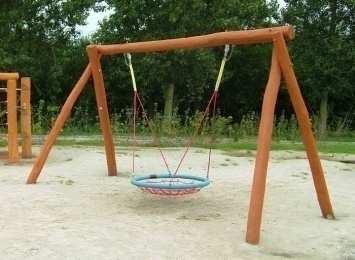

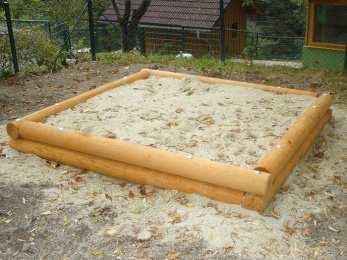

18 BERENDEZÉSEK, ESZKÖZÖK, FELSZERELÉSEK JÁTSZÓESZKÖZÖK Brüssel db Play combination Max db Nest swing robinia db Homokozó keret db 18

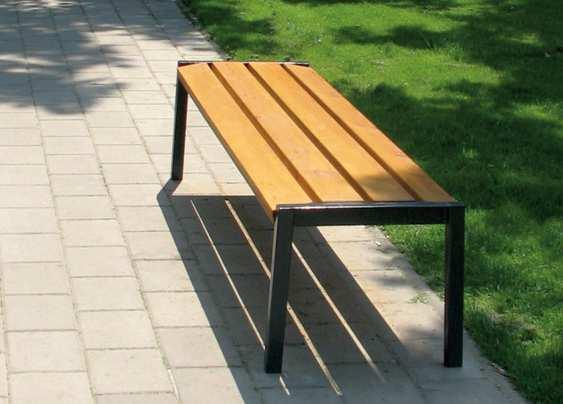

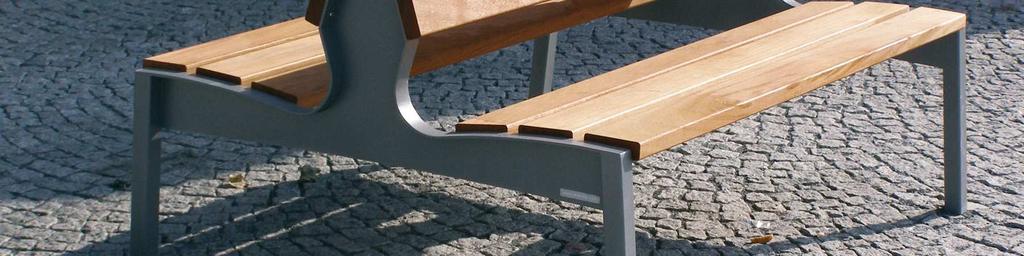

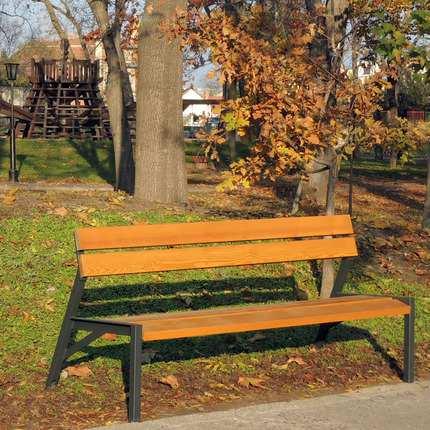

19 PARKI BERENDEZÉSEK Ssz. Munka leírása: Mennyiség 1. Támlás pad - Városszépítő Kft. Urban pad T5KN kartámasz nélkül 2 db 2. Támla nélküli pad - Városszépítő Kft. Urban lóca 5 db 3. Dupla támlás pad - MMCITÉ Vera LV351 1 db 19

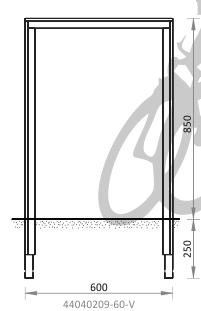

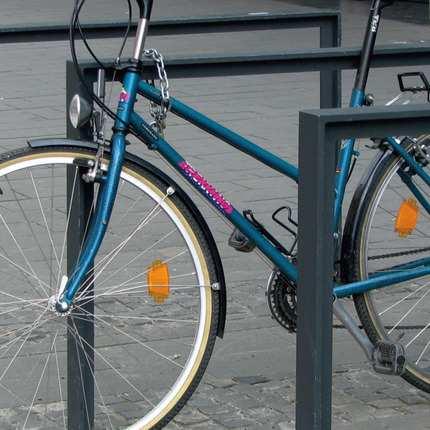

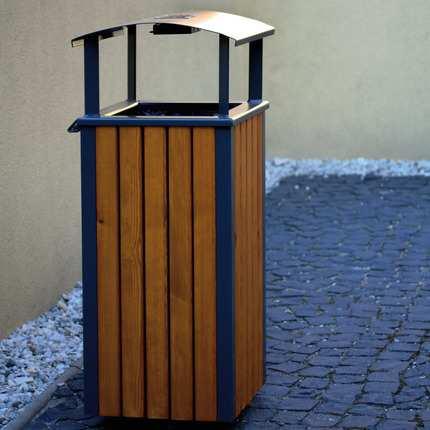

20 4. Hulladékgyűjtő - Városszépítő Kft. Urban, fabetétes tetővel, belső kivehető horganyzott béléssel 2 db 5. Kerékpártámasz - Városszépítő Kft., Konstruktív, 60 cm hosszú 7 db 20

21 8. Egyedi fa kocka ülőke, akác, kültéri vastag lazúr alapozás + fedőfestés 2x, köztes csiszolás 2x, tökéletesen szálkamentes, szín: vegyes, Megrendelő igénye szerint 3 db 21

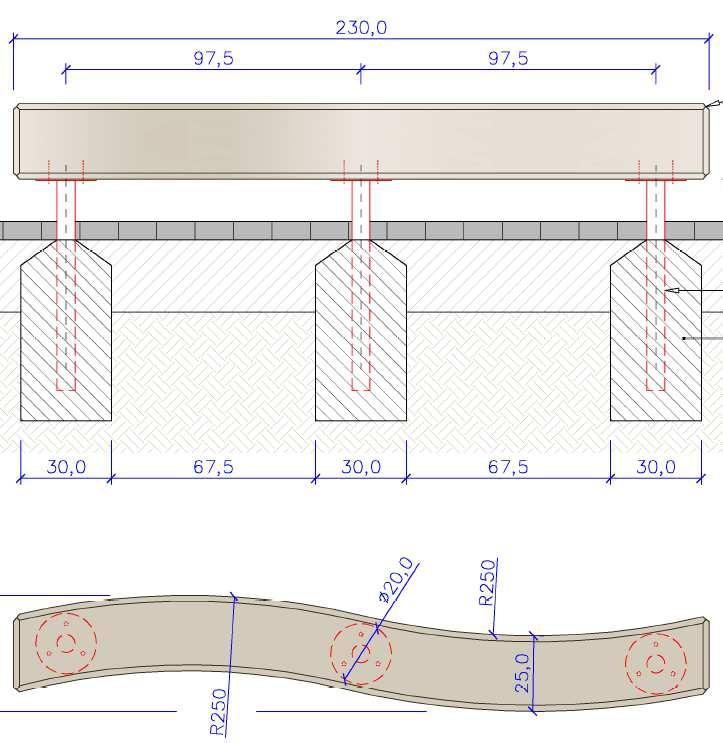

22 9. Egyedi gerenda pad, akác, kültéri vastag lazúr alapozás + fedőfestés 2x, köztes csiszolás 2x, tökéletesen szálkamentes, szín: vegyes, Megrendelő igénye szerint 1 db Az eszközök, berendezések beton pontalapjai: Minőség: min. C 12. Minden berendezés a gyártó alapozási utasítása és jelen műszaki leírás szerint rögzítendő! Ha ilyen nem áll rendelkezésre, akkor a tervezőt értesíteni kell! Csak azon berendezések rögzíthetők a burkolt felületen látszó módon, melyeknek erre a célra gyártott rögzítő talpa (takaró lemeze) van (Pl. lámpaoszlopok - esetleg. Ebben az esetben a rögzítő csavarokat vandál- és gyermekbiztos fém kupakkal le kell zárni. ). Színek: Minden berendezés, felszerelés fém szerkezeti elemének színe RAL antracitszürke. 22

23 KAPCSOLÓDÓ INFRASTRUKTÚRA KIÉPÍTÉSE CSAPADÉKVÍZ ELVEZETÉS A tervezési területen jelenleg 3 db öntöttvas víznyelő fedlappal ellátott akna található, melyeket egy zárt rendszerű csapadékvíz-elvezető csatorna köt össze. Az újonnan kialakítandó 600 m2-nyi gumi-, járólap- és térburkolatok ennek megfelelően déli lefolyási iránnyal építendőek és így az erről lefolyó csapadékvíz egyrészt a déli zöldfelületen szikkad el, másrészt pedig a többlet vizeket a meglévő hálózat befogadja és elvezeti a területről. A kialakítandó burkolatszintekről tervlap készült: KK/5 Tervezett burkolatszintek M=1:250 ELEKTROMOS ENERGIA ELLÁTÁS A tervezési területen jelenleg 3 db, cca. 4 m fénypontmagasságú, vasbeton oszlopos, gömb fejezetű kandeláber található. A Megrendelővel egyeztetve ezen kandeláberek kiváltása, fejezetcseréje és újonnan létesítendő elektromos energia ellátást igénylő infrastruktúra kialakítása nem tárgya jelen tervdokumentációnak. 23

24 I. SZ MELLÉKLET EGYEZTETÉSI JEGYZŐKÖNYVEK Jelen tervdokumentáció véglegesítésekor a közmű egyeztetések folyamatban vannak. A Megrendelő kérésére a dokumentációt ezek nélkül adtuk ki. Társaságunkhoz való beérkezésükkor azokat azonnal átadjuk a Megrendelő részére. A tervdokumentáció 8 közmű gazdához és szolgáltatóhoz juttattuk el: Tigáz Zrt Tiszaújváros Magyar Telekom Nyrt. Miskolc ÉMÁSZ Zrt. Miskolc Tiszaszolg 2004 Kft Tiszaújváros ÉRV Zrt. Tiszaújváros Tiszaújváros Polgármesteri Hivatal (csapadékvíz) Invitel Zrt Budaörs DigiTV Zrt. - Miskolc 24

25 TERVLAPOK Tiszaújváros, Király köz - Játszótér rekonstrukció KK/1 GEODÉZIAI FELMÉRÉS M 1:500 KK/2 BONTÁSI TERV M 1:500 KK/3 KERTÉPÍTÉSZETI KONCEPCIÓ M 1:250 KK/4 KITŰZÉSI TERV M 1:250 KK/5 TERVEZETT BURKOLATSZINTEK M 1:250 KK/6 NÖVÉNYKIÜLTETÉSI TERV M 1:250 Lipcsei Ágnes Okl. táj- és kertépítő mérnök K /10-15 Nyíregyháza, május 25
