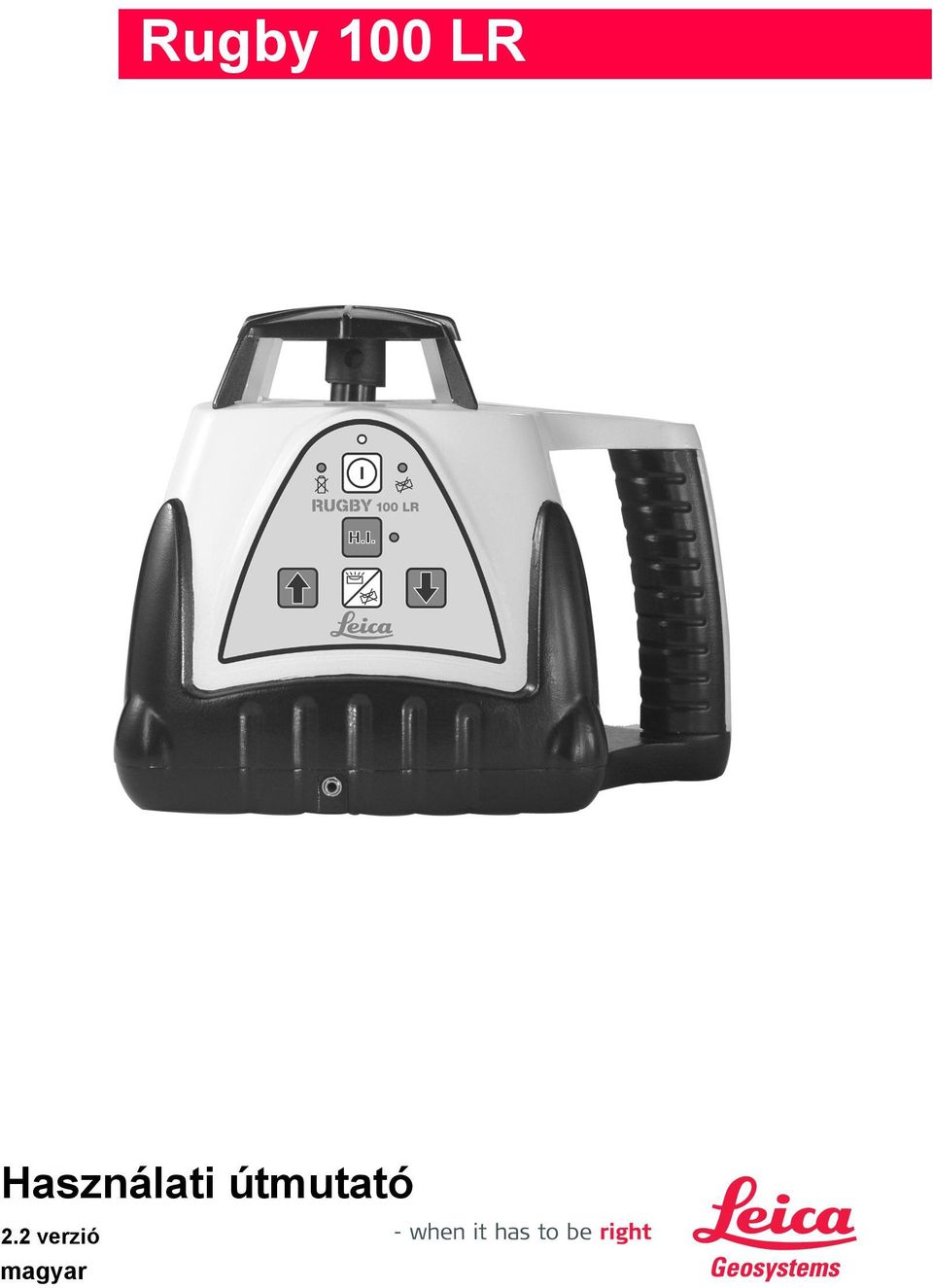

1 Rugby 100 LR Használati útmutató 2.2 verzió magyar

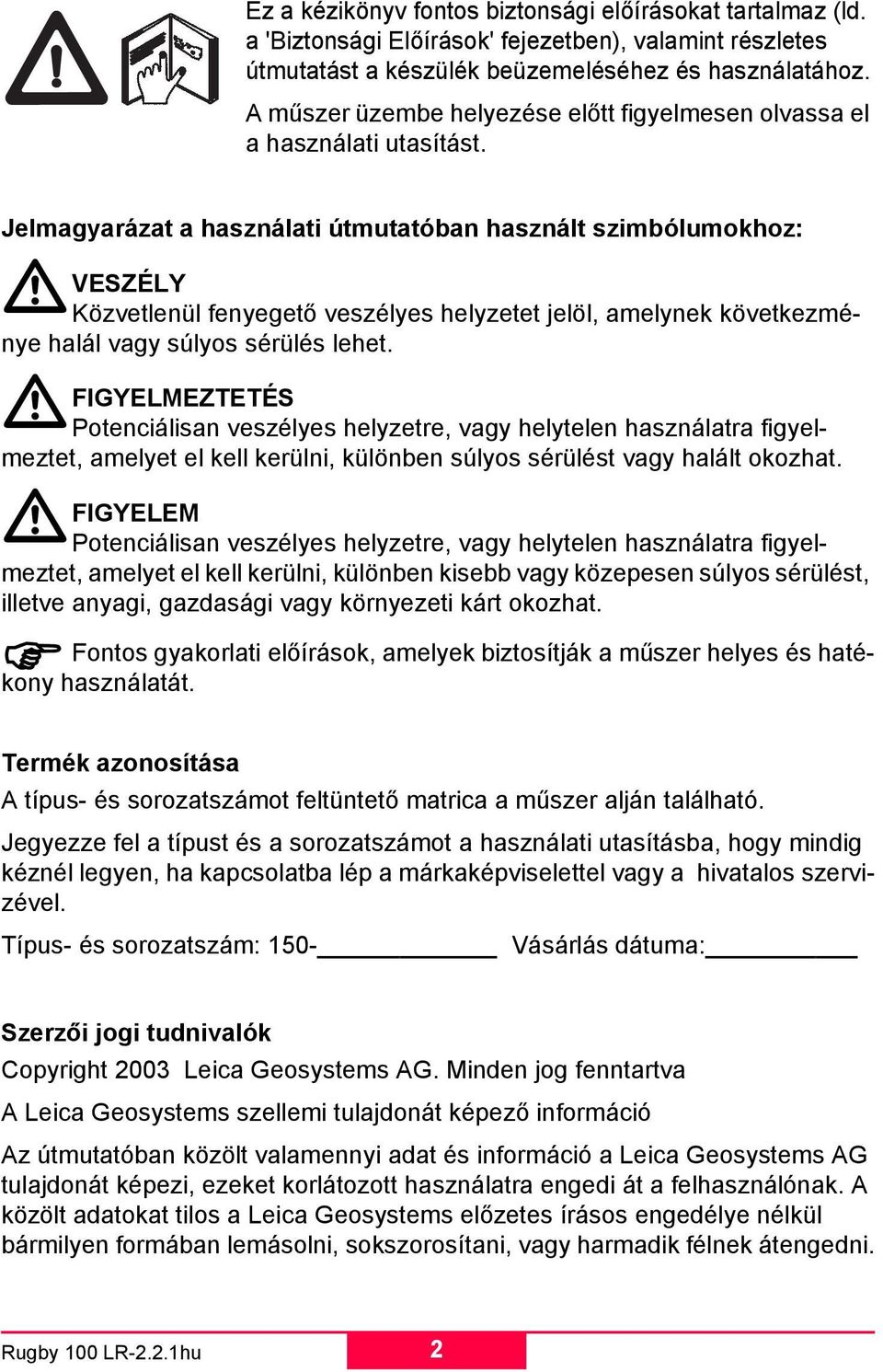

2 Ez a kézikönyv fontos biztonsági előírásokat tartalmaz (ld. a 'Biztonsági Előírások' fejezetben), valamint részletes útmutatást a készülék beüzemeléséhez és használatához. A műszer üzembe helyezése előtt figyelmesen olvassa el a használati utasítást. Jelmagyarázat a használati útmutatóban használt szimbólumokhoz: VESZÉLY Közvetlenül fenyegető veszélyes helyzetet jelöl, amelynek következménye halál vagy súlyos sérülés lehet. FIGYELMEZTETÉS Potenciálisan veszélyes helyzetre, vagy helytelen használatra figyelmeztet, amelyet el kell kerülni, különben súlyos sérülést vagy halált okozhat. FIGYELEM Potenciálisan veszélyes helyzetre, vagy helytelen használatra figyelmeztet, amelyet el kell kerülni, különben kisebb vagy közepesen súlyos sérülést, illetve anyagi, gazdasági vagy környezeti kárt okozhat. Fontos gyakorlati előírások, amelyek biztosítják a műszer helyes és hatékony használatát. Termék azonosítása A típus- és sorozatszámot feltüntető matrica a műszer alján található. Jegyezze fel a típust és a sorozatszámot a használati utasításba, hogy mindig kéznél legyen, ha kapcsolatba lép a márkaképviselettel vagy a hivatalos szervizével. Típus- és sorozatszám: 150- Vásárlás dátuma: Szerzői jogi tudnivalók Copyright 2003 Leica Geosystems AG. Minden jog fenntartva A Leica Geosystems szellemi tulajdonát képező információ Az útmutatóban közölt valamennyi adat és információ a Leica Geosystems AG tulajdonát képezi, ezeket korlátozott használatra engedi át a felhasználónak. A közölt adatokat tilos a Leica Geosystems előzetes írásos engedélye nélkül bármilyen formában lemásolni, sokszorosítani, vagy harmadik félnek átengedni. Rugby 100 LR-2.2.1hu 2

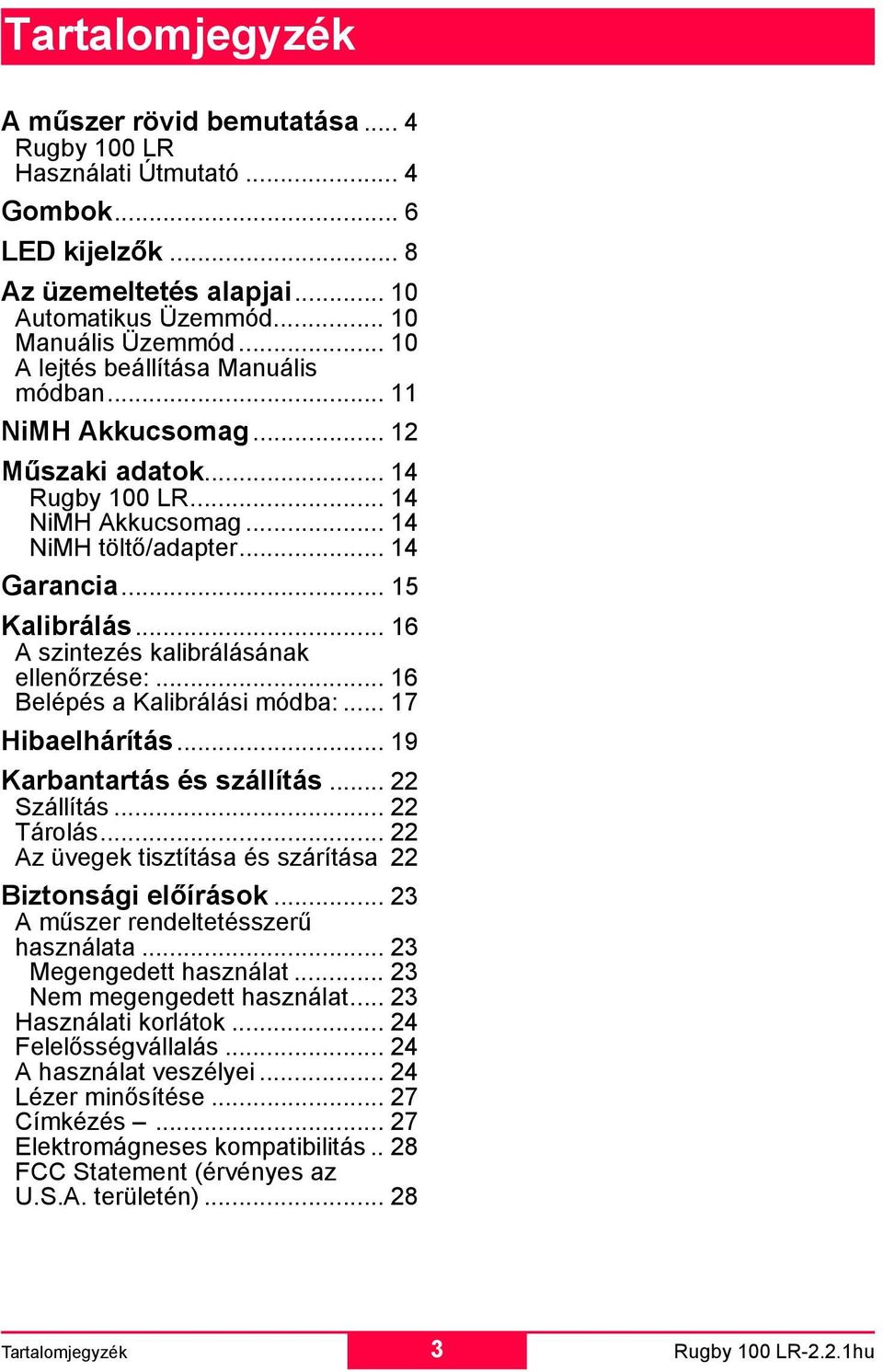

3 Tartalomjegyzék A műszer rövid bemutatása... 4 Rugby 100 LR Használati Útmutató... 4 Gombok... 6 LED kijelzők... 8 Az üzemeltetés alapjai Automatikus Üzemmód Manuális Üzemmód A lejtés beállítása Manuális módban NiMH Akkucsomag Műszaki adatok Rugby 100 LR NiMH Akkucsomag NiMH töltő/adapter Garancia Kalibrálás A szintezés kalibrálásának ellenőrzése: Belépés a Kalibrálási módba: Hibaelhárítás Karbantartás és szállítás Szállítás Tárolás Az üvegek tisztítása és szárítása 22 Biztonsági előírások A műszer rendeltetésszerű használata Megengedett használat Nem megengedett használat Használati korlátok Felelősségvállalás A használat veszélyei Lézer minősítése Címkézés Elektromágneses kompatibilitás.. 28 FCC Statement (érvényes az U.S.A. területén) Tartalomjegyzék 3 Rugby 100 LR-2.2.1hu

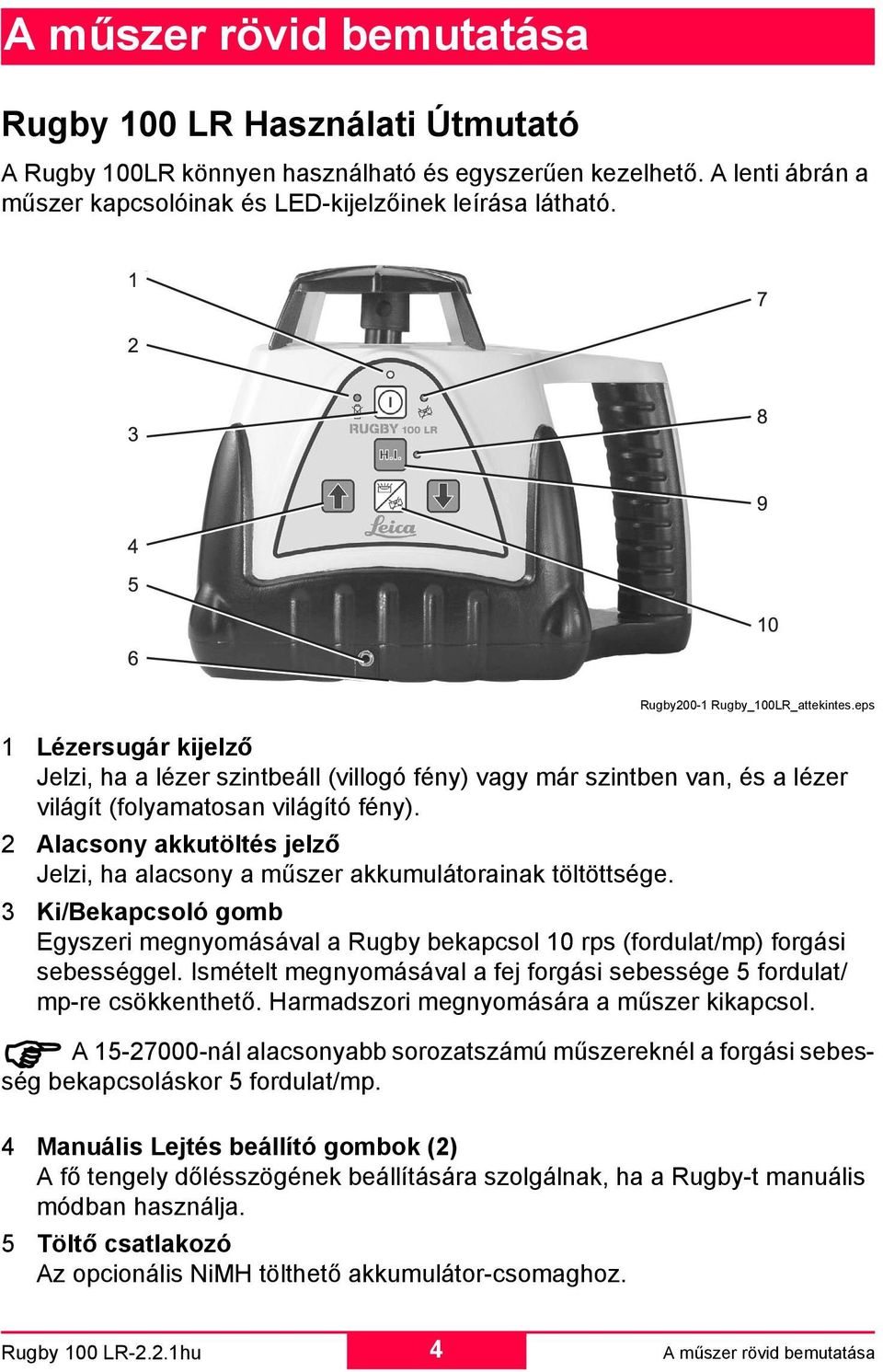

4 A műszer rövid bemutatása Rugby 100 LR Használati Útmutató A Rugby 100LR könnyen használható és egyszerűen kezelhető. A lenti ábrán a műszer kapcsolóinak és LED-kijelzőinek leírása látható. Rugby200-1 Rugby_100LR_attekintes.eps 1 Lézersugár kijelző Jelzi, ha a lézer szintbeáll (villogó fény) vagy már szintben van, és a lézer világít (folyamatosan világító fény). 2 Alacsony akkutöltés jelző Jelzi, ha alacsony a műszer akkumulátorainak töltöttsége. 3 Ki/Bekapcsoló gomb Egyszeri megnyomásával a Rugby bekapcsol 10 rps (fordulat/mp) forgási sebességgel. Ismételt megnyomásával a fej forgási sebessége 5 fordulat/ mp-re csökkenthető. Harmadszori megnyomására a műszer kikapcsol. A nál alacsonyabb sorozatszámú műszereknél a forgási sebesség bekapcsoláskor 5 fordulat/mp. 4 Manuális Lejtés beállító gombok (2) A fő tengely dőlésszögének beállítására szolgálnak, ha a Rugby-t manuális módban használja. 5 Töltő csatlakozó Az opcionális NiMH tölthető akkumulátor-csomaghoz. Rugby 100 LR-2.2.1hu 4 A műszer rövid bemutatása

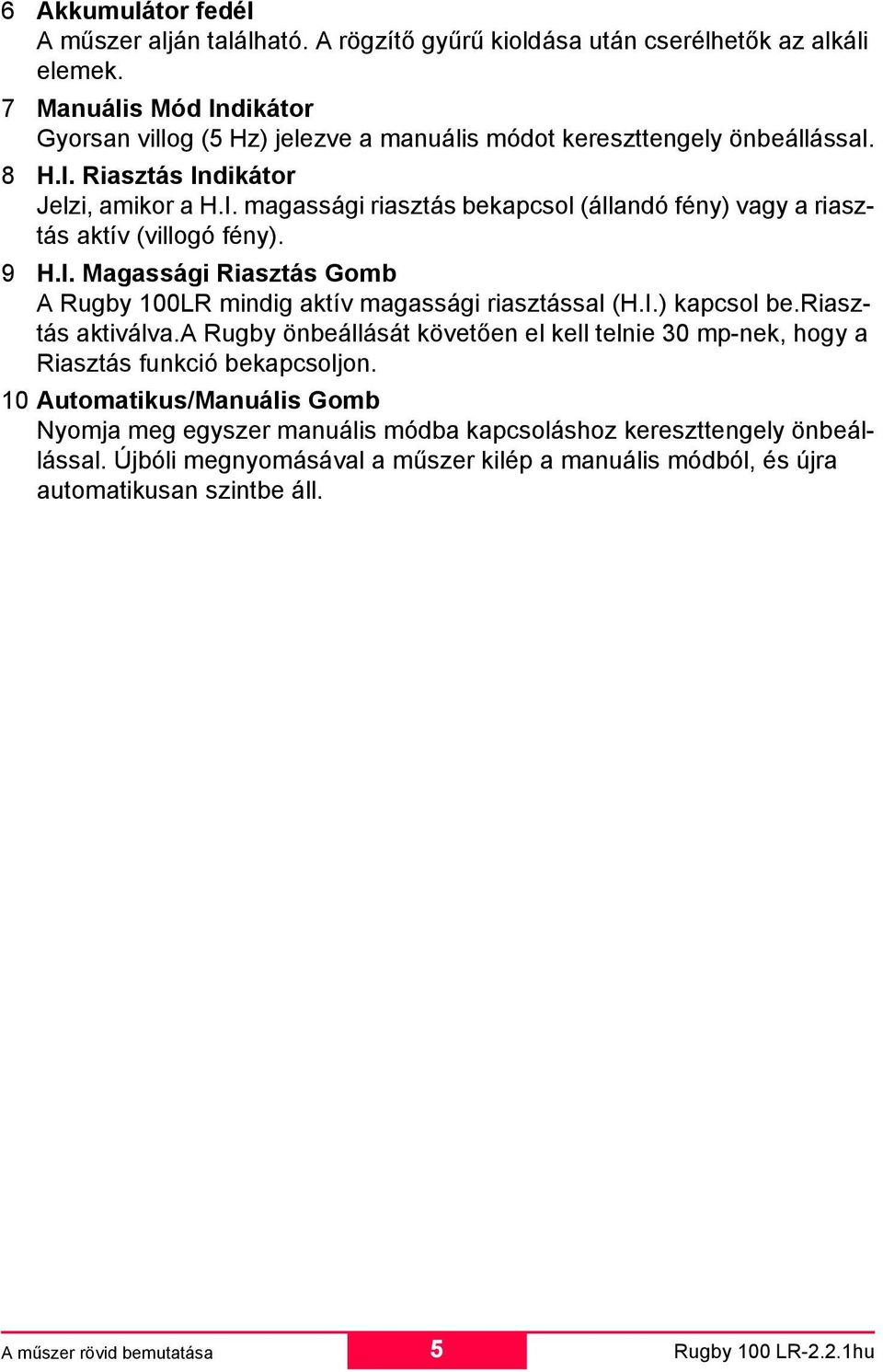

5 6 Akkumulátor fedél A műszer alján található. A rögzítő gyűrű kioldása után cserélhetők az alkáli elemek. 7 Manuális Mód Indikátor Gyorsan villog (5 Hz) jelezve a manuális módot kereszttengely önbeállással. 8 H.I. Riasztás Indikátor Jelzi, amikor a H.I. magassági riasztás bekapcsol (állandó fény) vagy a riasztás aktív (villogó fény). 9 H.I. Magassági Riasztás Gomb A Rugby 100LR mindig aktív magassági riasztással (H.I.) kapcsol be.riasztás aktiválva.a Rugby önbeállását követően el kell telnie 30 mp-nek, hogy a Riasztás funkció bekapcsoljon. 10 Automatikus/Manuális Gomb Nyomja meg egyszer manuális módba kapcsoláshoz kereszttengely önbeállással. Újbóli megnyomásával a műszer kilép a manuális módból, és újra automatikusan szintbe áll. A műszer rövid bemutatása 5 Rugby 100 LR-2.2.1hu

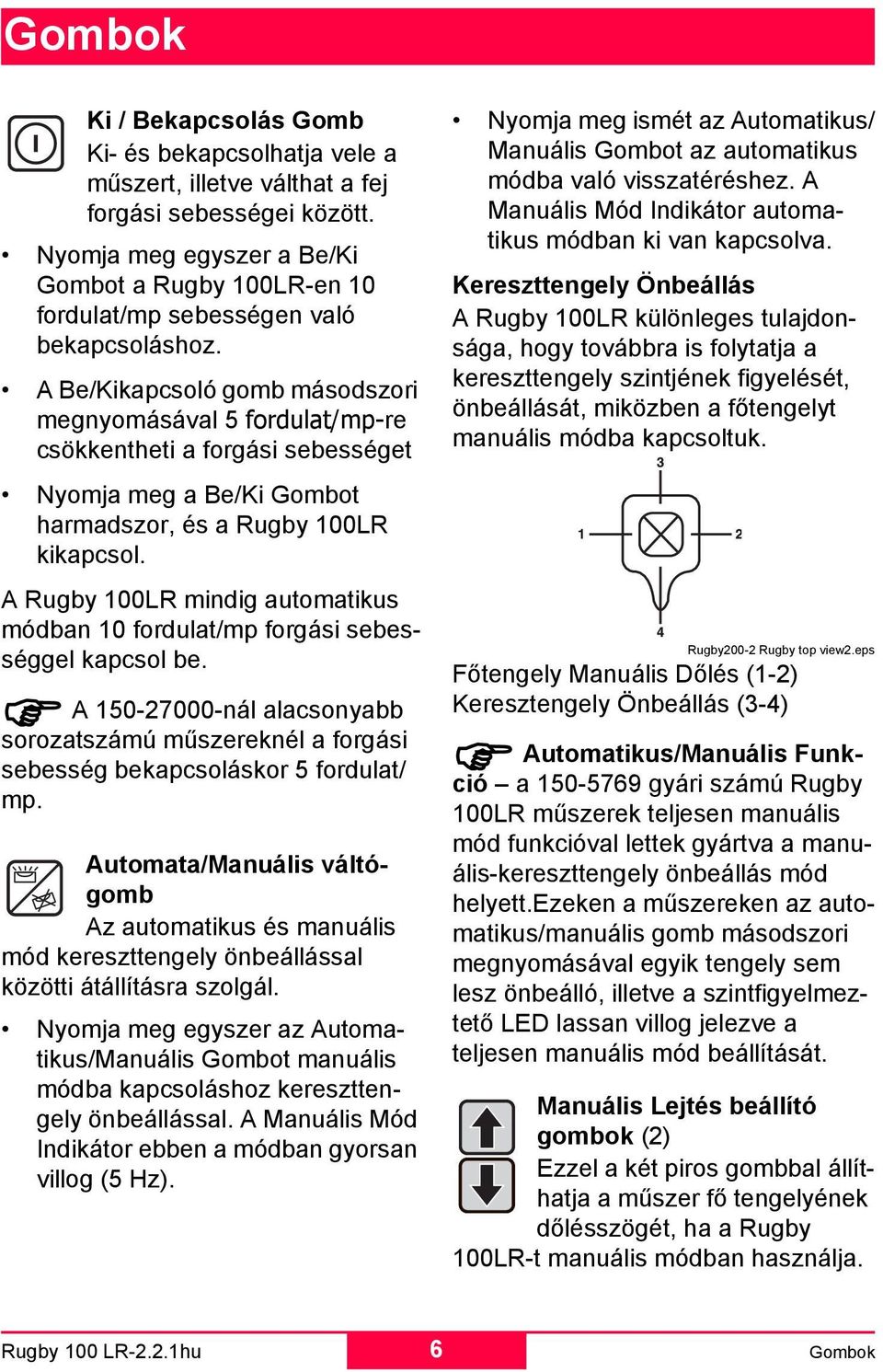

6 Gombok Ki / Bekapcsolás Gomb Ki- és bekapcsolhatja vele a műszert, illetve válthat a fej forgási sebességei között. Nyomja meg egyszer a Be/Ki Gombot a Rugby 100LR-en 10 fordulat/mp sebességen való bekapcsoláshoz. A Be/Kikapcsoló gomb másodszori megnyomásával 5 fordulat/mp-re csökkentheti a forgási sebességet Nyomja meg a Be/Ki Gombot harmadszor, és a Rugby 100LR kikapcsol. A Rugby 100LR mindig automatikus módban 10 fordulat/mp forgási sebességgel kapcsol be. A nál alacsonyabb sorozatszámú műszereknél a forgási sebesség bekapcsoláskor 5 fordulat/ mp. Automata/Manuális váltógomb Az automatikus és manuális mód kereszttengely önbeállással közötti átállításra szolgál. Nyomja meg egyszer az Automatikus/Manuális Gombot manuális módba kapcsoláshoz kereszttengely önbeállással. A Manuális Mód Indikátor ebben a módban gyorsan villog (5 Hz). Nyomja meg ismét az Automatikus/ Manuális Gombot az automatikus módba való visszatéréshez. A Manuális Mód Indikátor automatikus módban ki van kapcsolva. Kereszttengely Önbeállás A Rugby 100LR különleges tulajdonsága, hogy továbbra is folytatja a kereszttengely szintjének figyelését, önbeállását, miközben a főtengelyt manuális módba kapcsoltuk. Rugby200-2 Rugby top view2.eps Főtengely Manuális Dőlés (1-2) Keresztengely Önbeállás (3-4) Automatikus/Manuális Funkció a gyári számú Rugby 100LR műszerek teljesen manuális mód funkcióval lettek gyártva a manuális-kereszttengely önbeállás mód helyett.ezeken a műszereken az automatikus/manuális gomb másodszori megnyomásával egyik tengely sem lesz önbeálló, illetve a szintfigyelmeztető LED lassan villog jelezve a teljesen manuális mód beállítását. Manuális Lejtés beállító gombok (2) Ezzel a két piros gombbal állíthatja a műszer fő tengelyének dőlésszögét, ha a Rugby 100LR-t manuális módban használja. Rugby 100 LR-2.2.1hu 6 Gombok

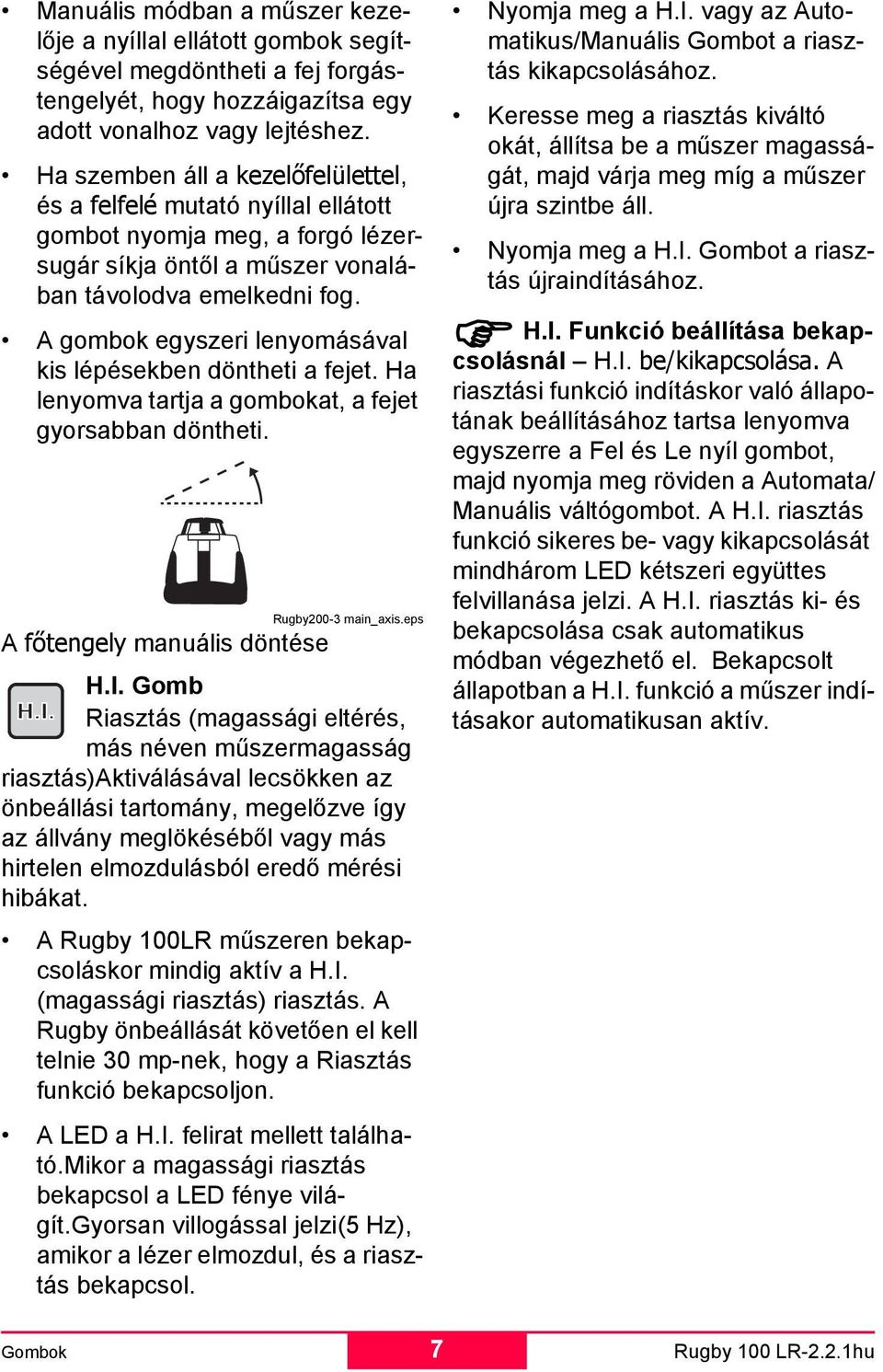

7 Manuális módban a műszer kezelője a nyíllal ellátott gombok segítségével megdöntheti a fej forgástengelyét, hogy hozzáigazítsa egy adott vonalhoz vagy lejtéshez. Ha szemben áll a kezelőfelülettel, és a felfelé mutató nyíllal ellátott gombot nyomja meg, a forgó lézersugár síkja öntől a műszer vonalában távolodva emelkedni fog. A gombok egyszeri lenyomásával kis lépésekben döntheti a fejet. Ha lenyomva tartja a gombokat, a fejet gyorsabban döntheti. Rugby200-3 main_axis.eps A főtengely manuális döntése H.I. Gomb Riasztás (magassági eltérés, más néven műszermagasság riasztás)aktiválásával lecsökken az önbeállási tartomány, megelőzve így az állvány meglökéséből vagy más hirtelen elmozdulásból eredő mérési hibákat. A Rugby 100LR műszeren bekapcsoláskor mindig aktív a H.I. (magassági riasztás) riasztás. A Rugby önbeállását követően el kell telnie 30 mp-nek, hogy a Riasztás funkció bekapcsoljon. A LED a H.I. felirat mellett található.mikor a magassági riasztás bekapcsol a LED fénye világít.gyorsan villogással jelzi(5 Hz), amikor a lézer elmozdul, és a riasztás bekapcsol. Nyomja meg a H.I. vagy az Automatikus/Manuális Gombot a riasztás kikapcsolásához. Keresse meg a riasztás kiváltó okát, állítsa be a műszer magasságát, majd várja meg míg a műszer újra szintbe áll. Nyomja meg a H.I. Gombot a riasztás újraindításához. H.I. Funkció beállítása bekapcsolásnál H.I. be/kikapcsolása. A riasztási funkció indításkor való állapotának beállításához tartsa lenyomva egyszerre a Fel és Le nyíl gombot, majd nyomja meg röviden a Automata/ Manuális váltógombot. A H.I. riasztás funkció sikeres be- vagy kikapcsolását mindhárom LED kétszeri együttes felvillanása jelzi. A H.I. riasztás ki- és bekapcsolása csak automatikus módban végezhető el. Bekapcsolt állapotban a H.I. funkció a műszer indításakor automatikusan aktív. Gombok 7 Rugby 100 LR-2.2.1hu

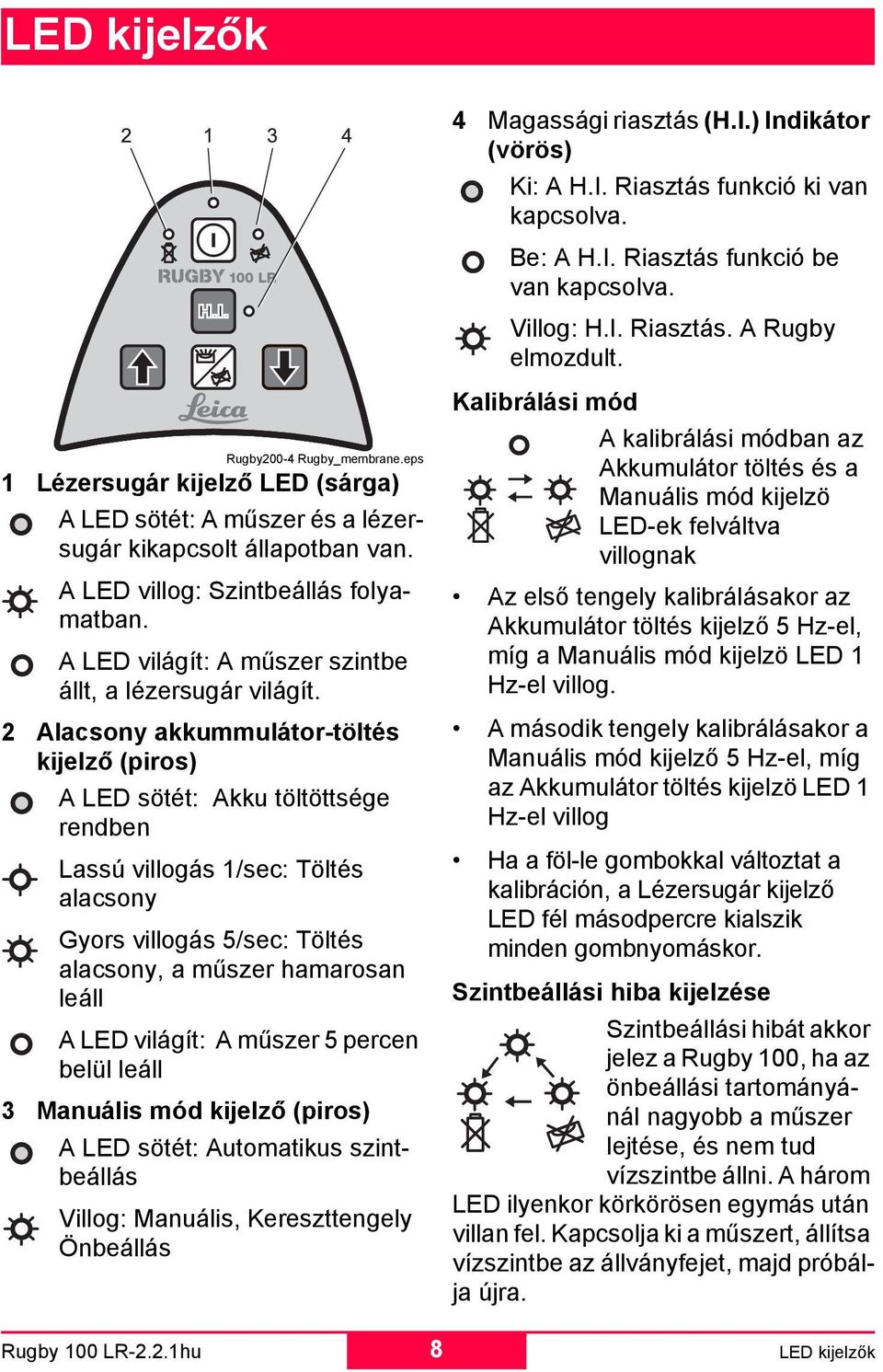

8 LED kijelzők 4 Magassági riasztás (H.I.) Indikátor (vörös) Ki: A H.I. Riasztás funkció ki van kapcsolva. Be: A H.I. Riasztás funkció be van kapcsolva. Villog: H.I. Riasztás. A Rugby elmozdult. Rugby200-4 Rugby_membrane.eps 1 Lézersugár kijelző LED (sárga) A LED sötét: A műszer és a lézersugár kikapcsolt állapotban van. A LED villog: Szintbeállás folyamatban. A LED világít: A műszer szintbe állt, a lézersugár világít. 2 Alacsony akkummulátor-töltés kijelző (piros) A LED sötét: Akku töltöttsége rendben Lassú villogás 1/sec: Töltés alacsony Gyors villogás 5/sec: Töltés alacsony, a műszer hamarosan leáll A LED világít: A műszer 5 percen belül leáll 3 Manuális mód kijelző (piros) A LED sötét: Automatikus szintbeállás Villog: Manuális, Kereszttengely Önbeállás Kalibrálási mód A kalibrálási módban az Akkumulátor töltés és a Manuális mód kijelzö LED-ek felváltva villognak Az első tengely kalibrálásakor az Akkumulátor töltés kijelző 5 Hz-el, míg a Manuális mód kijelzö LED 1 Hz-el villog. A második tengely kalibrálásakor a Manuális mód kijelző 5 Hz-el, míg az Akkumulátor töltés kijelzö LED 1 Hz-el villog Ha a föl-le gombokkal változtat a kalibráción, a Lézersugár kijelző LED fél másodpercre kialszik minden gombnyomáskor. Szintbeállási hiba kijelzése Szintbeállási hibát akkor jelez a Rugby 100, ha az önbeállási tartományánál nagyobb a műszer lejtése, és nem tud vízszintbe állni. A három LED ilyenkor körkörösen egymás után villan fel. Kapcsolja ki a műszert, állítsa vízszintbe az állványfejet, majd próbálja újra. Rugby 100 LR-2.2.1hu 8 LED kijelzők

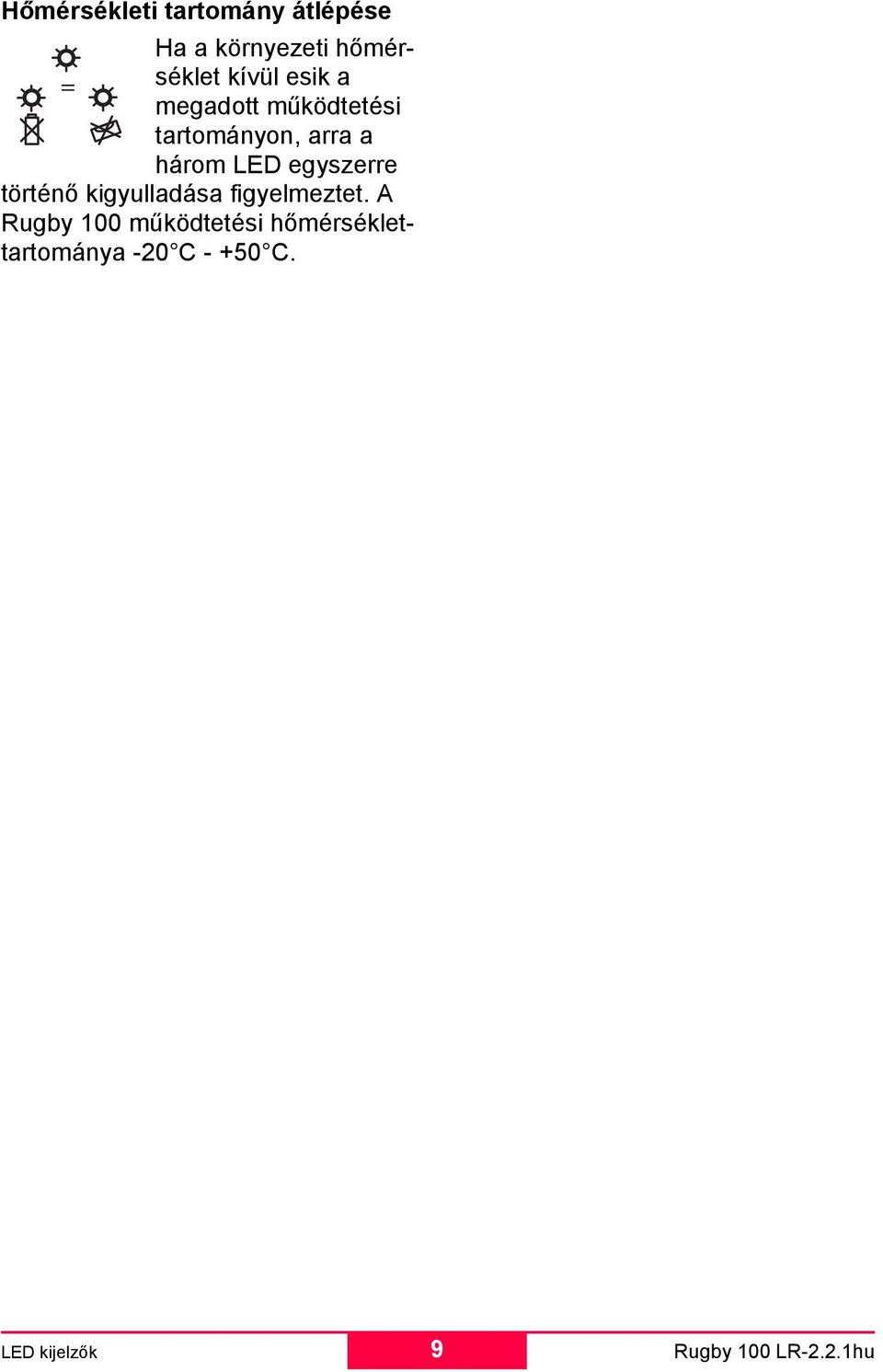

9 Hőmérsékleti tartomány átlépése Ha a környezeti hőmérséklet kívül esik a megadott működtetési tartományon, arra a három LED egyszerre történő kigyulladása figyelmeztet. A Rugby 100 működtetési hőmérséklettartománya -20 C C. LED kijelzők 9 Rugby 100 LR-2.2.1hu

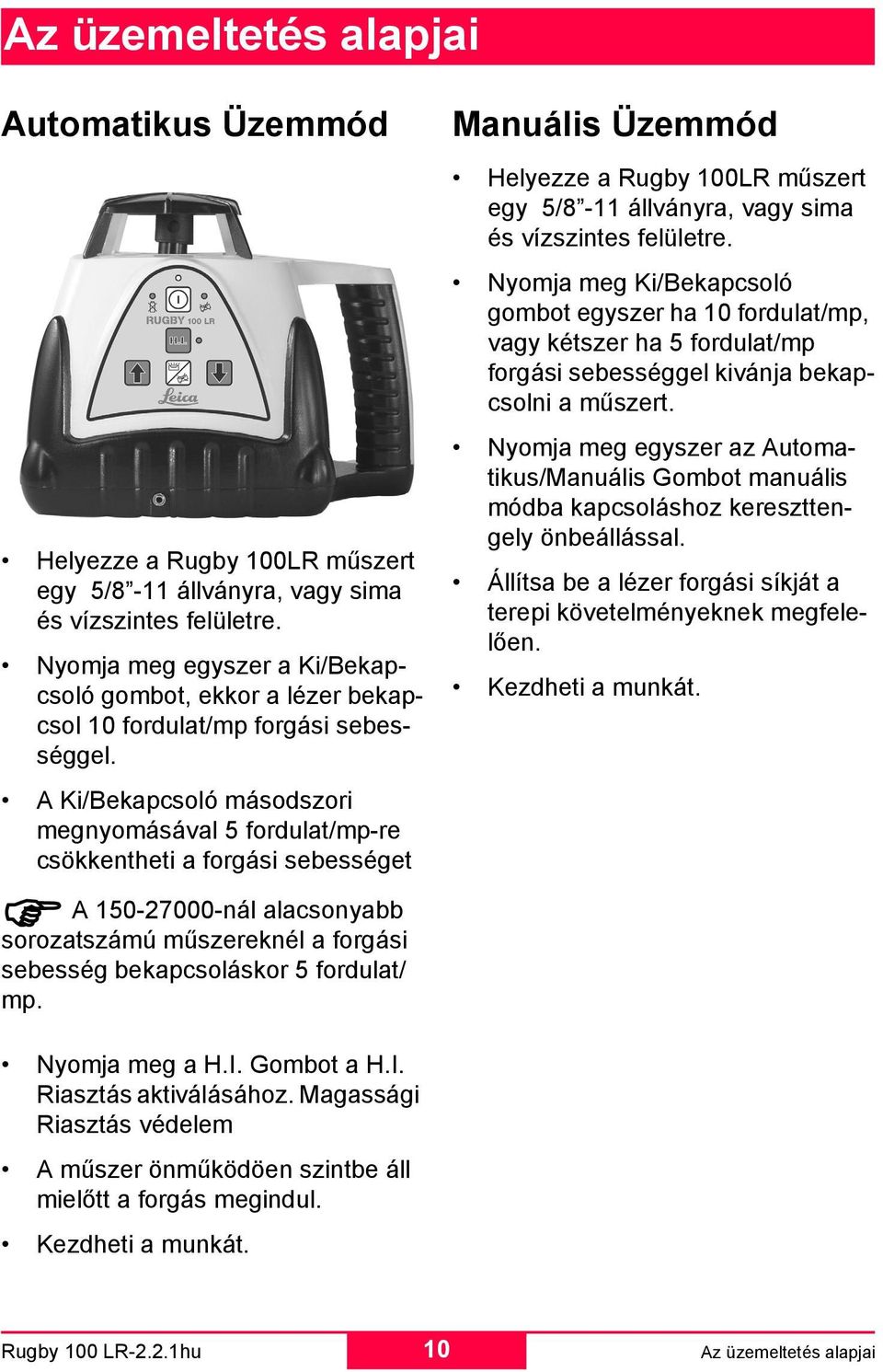

10 Az üzemeltetés alapjai Automatikus Üzemmód Helyezze a Rugby 100LR műszert egy 5/8-11 állványra, vagy sima és vízszintes felületre. Nyomja meg egyszer a Ki/Bekapcsoló gombot, ekkor a lézer bekapcsol 10 fordulat/mp forgási sebességgel. A Ki/Bekapcsoló másodszori megnyomásával 5 fordulat/mp-re csökkentheti a forgási sebességet A nál alacsonyabb sorozatszámú műszereknél a forgási sebesség bekapcsoláskor 5 fordulat/ mp. Manuális Üzemmód Helyezze a Rugby 100LR műszert egy 5/8-11 állványra, vagy sima és vízszintes felületre. Nyomja meg Ki/Bekapcsoló gombot egyszer ha 10 fordulat/mp, vagy kétszer ha 5 fordulat/mp forgási sebességgel kivánja bekapcsolni a műszert. Nyomja meg egyszer az Automatikus/Manuális Gombot manuális módba kapcsoláshoz kereszttengely önbeállással. Állítsa be a lézer forgási síkját a terepi követelményeknek megfelelően. Kezdheti a munkát. Nyomja meg a H.I. Gombot a H.I. Riasztás aktiválásához. Magassági Riasztás védelem A műszer önműködöen szintbe áll mielőtt a forgás megindul. Kezdheti a munkát. Rugby 100 LR-2.2.1hu 10 Az üzemeltetés alapjai

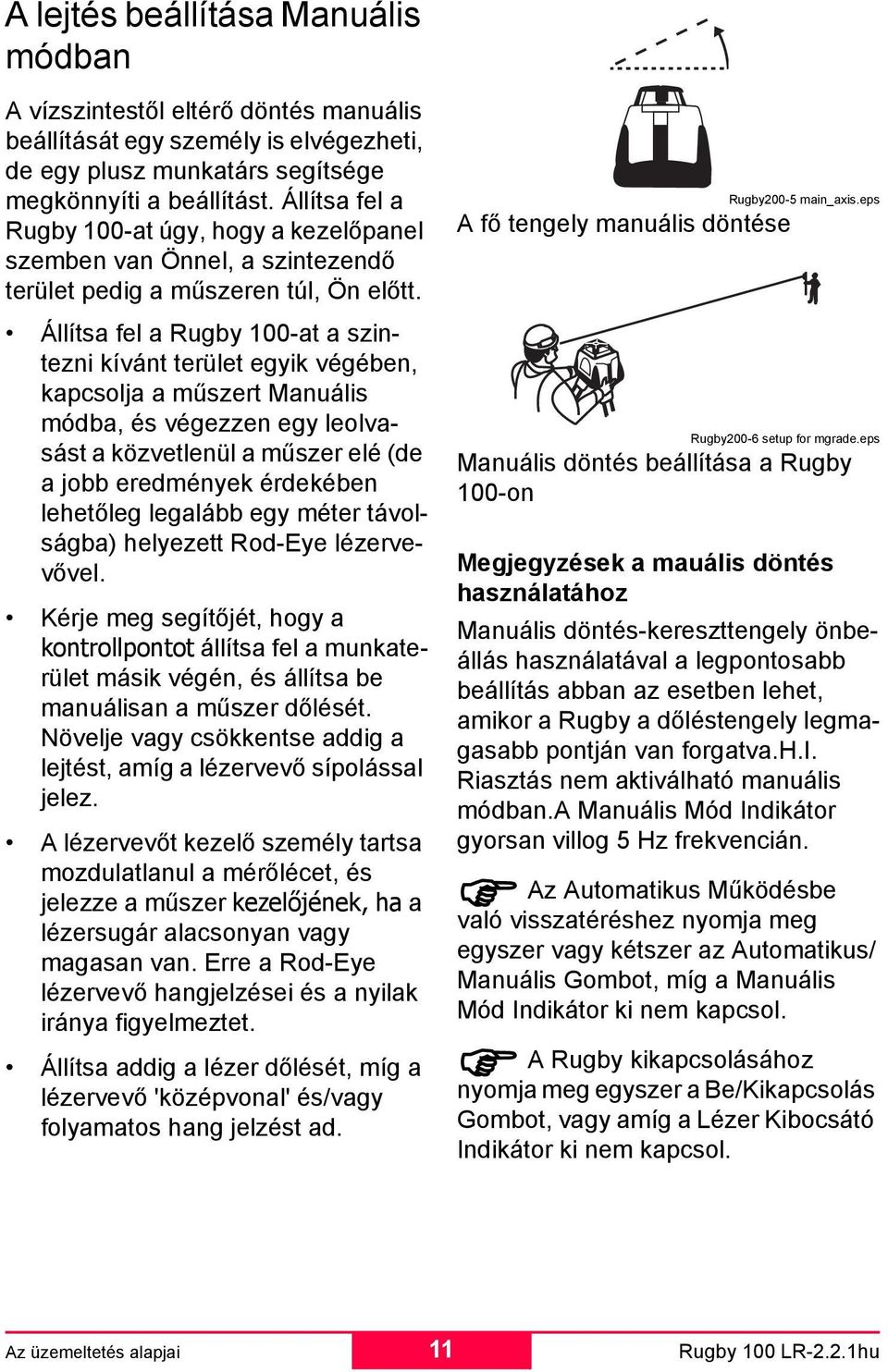

11 A lejtés beállítása Manuális módban A vízszintestől eltérő döntés manuális beállítását egy személy is elvégezheti, de egy plusz munkatárs segítsége megkönnyíti a beállítást. Állítsa fel a Rugby 100-at úgy, hogy a kezelőpanel szemben van Önnel, a szintezendő terület pedig a műszeren túl, Ön előtt. Állítsa fel a Rugby 100-at a szintezni kívánt terület egyik végében, kapcsolja a műszert Manuális módba, és végezzen egy leolvasást a közvetlenül a műszer elé (de a jobb eredmények érdekében lehetőleg legalább egy méter távolságba) helyezett Rod-Eye lézervevővel. Kérje meg segítőjét, hogy a kontrollpontot állítsa fel a munkaterület másik végén, és állítsa be manuálisan a műszer dőlését. Növelje vagy csökkentse addig a lejtést, amíg a lézervevő sípolással jelez. A lézervevőt kezelő személy tartsa mozdulatlanul a mérőlécet, és jelezze a műszer kezelőjének, ha a lézersugár alacsonyan vagy magasan van. Erre a Rod-Eye lézervevő hangjelzései és a nyilak iránya figyelmeztet. Állítsa addig a lézer dőlését, míg a lézervevő 'középvonal' és/vagy folyamatos hang jelzést ad. Rugby200-5 main_axis.eps A fő tengely manuális döntése Rugby200-6 setup for mgrade.eps Manuális döntés beállítása a Rugby 100-on Megjegyzések a mauális döntés használatához Manuális döntés-kereszttengely önbeállás használatával a legpontosabb beállítás abban az esetben lehet, amikor a Rugby a dőléstengely legmagasabb pontján van forgatva.h.i. Riasztás nem aktiválható manuális módban.a Manuális Mód Indikátor gyorsan villog 5 Hz frekvencián. Az Automatikus Működésbe való visszatéréshez nyomja meg egyszer vagy kétszer az Automatikus/ Manuális Gombot, míg a Manuális Mód Indikátor ki nem kapcsol. A Rugby kikapcsolásához nyomja meg egyszer a Be/Kikapcsolás Gombot, vagy amíg a Lézer Kibocsátó Indikátor ki nem kapcsol. Az üzemeltetés alapjai 11 Rugby 100 LR-2.2.1hu

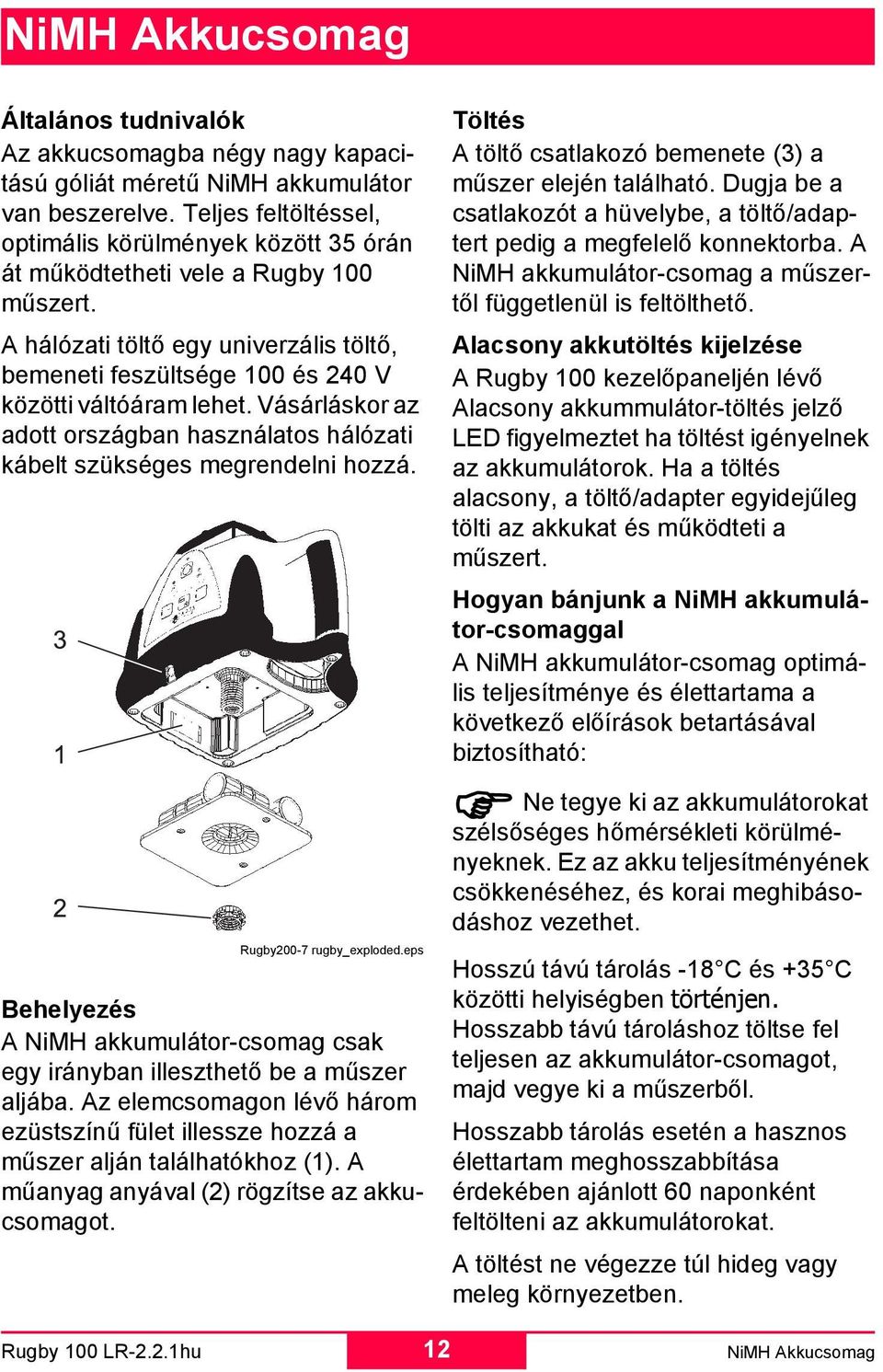

12 NiMH Akkucsomag Általános tudnivalók Az akkucsomagba négy nagy kapacitású góliát méretű NiMH akkumulátor van beszerelve. Teljes feltöltéssel, optimális körülmények között 35 órán át működtetheti vele a Rugby 100 műszert. A hálózati töltő egy univerzális töltő, bemeneti feszültsége 100 és 240 V közötti váltóáram lehet. Vásárláskor az adott országban használatos hálózati kábelt szükséges megrendelni hozzá. Rugby200-7 rugby_exploded.eps Behelyezés A NiMH akkumulátor-csomag csak egy irányban illeszthető be a műszer aljába. Az elemcsomagon lévő három ezüstszínű fület illessze hozzá a műszer alján találhatókhoz (1). A műanyag anyával (2) rögzítse az akkucsomagot. Töltés A töltő csatlakozó bemenete (3) a műszer elején található. Dugja be a csatlakozót a hüvelybe, a töltő/adaptert pedig a megfelelő konnektorba. A NiMH akkumulátor-csomag a műszertől függetlenül is feltölthető. Alacsony akkutöltés kijelzése A Rugby 100 kezelőpaneljén lévő Alacsony akkummulátor-töltés jelző LED figyelmeztet ha töltést igényelnek az akkumulátorok. Ha a töltés alacsony, a töltő/adapter egyidejűleg tölti az akkukat és működteti a műszert. Hogyan bánjunk a NiMH akkumulátor-csomaggal A NiMH akkumulátor-csomag optimális teljesítménye és élettartama a következő előírások betartásával biztosítható: Ne tegye ki az akkumulátorokat szélsőséges hőmérsékleti körülményeknek. Ez az akku teljesítményének csökkenéséhez, és korai meghibásodáshoz vezethet. Hosszú távú tárolás -18 C és +35 C közötti helyiségben történjen. Hosszabb távú tároláshoz töltse fel teljesen az akkumulátor-csomagot, majd vegye ki a műszerből. Hosszabb tárolás esetén a hasznos élettartam meghosszabbítása érdekében ajánlott 60 naponként feltölteni az akkumulátorokat. A töltést ne végezze túl hideg vagy meleg környezetben. Rugby 100 LR-2.2.1hu 12 NiMH Akkucsomag

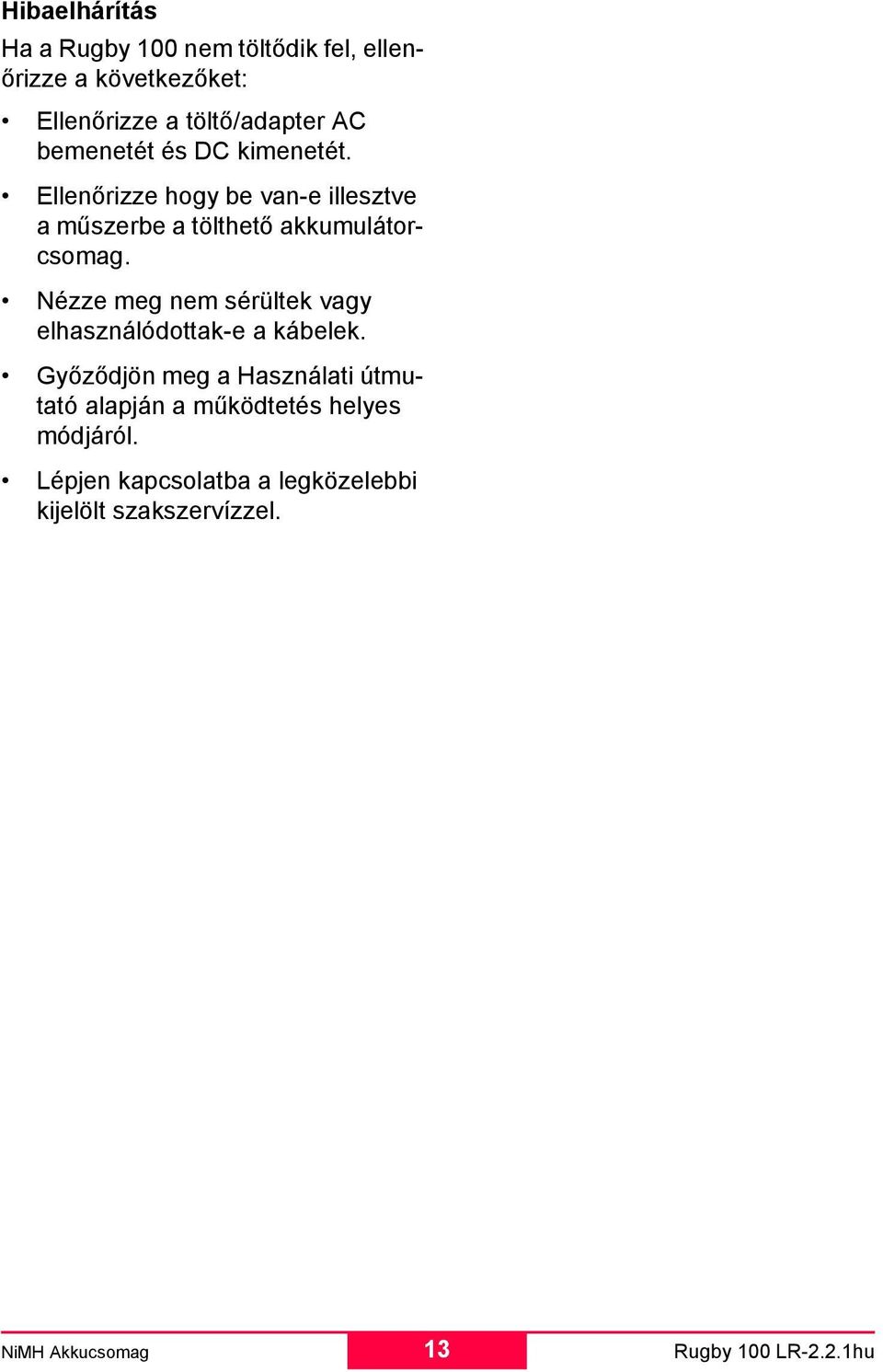

13 Hibaelhárítás Ha a Rugby 100 nem töltődik fel, ellenőrizze a következőket: Ellenőrizze a töltő/adapter AC bemenetét és DC kimenetét. Ellenőrizze hogy be van-e illesztve a műszerbe a tölthető akkumulátorcsomag. Nézze meg nem sérültek vagy elhasználódottak-e a kábelek. Győződjön meg a Használati útmutató alapján a működtetés helyes módjáról. Lépjen kapcsolatba a legközelebbi kijelölt szakszervízzel. NiMH Akkucsomag 13 Rugby 100 LR-2.2.1hu

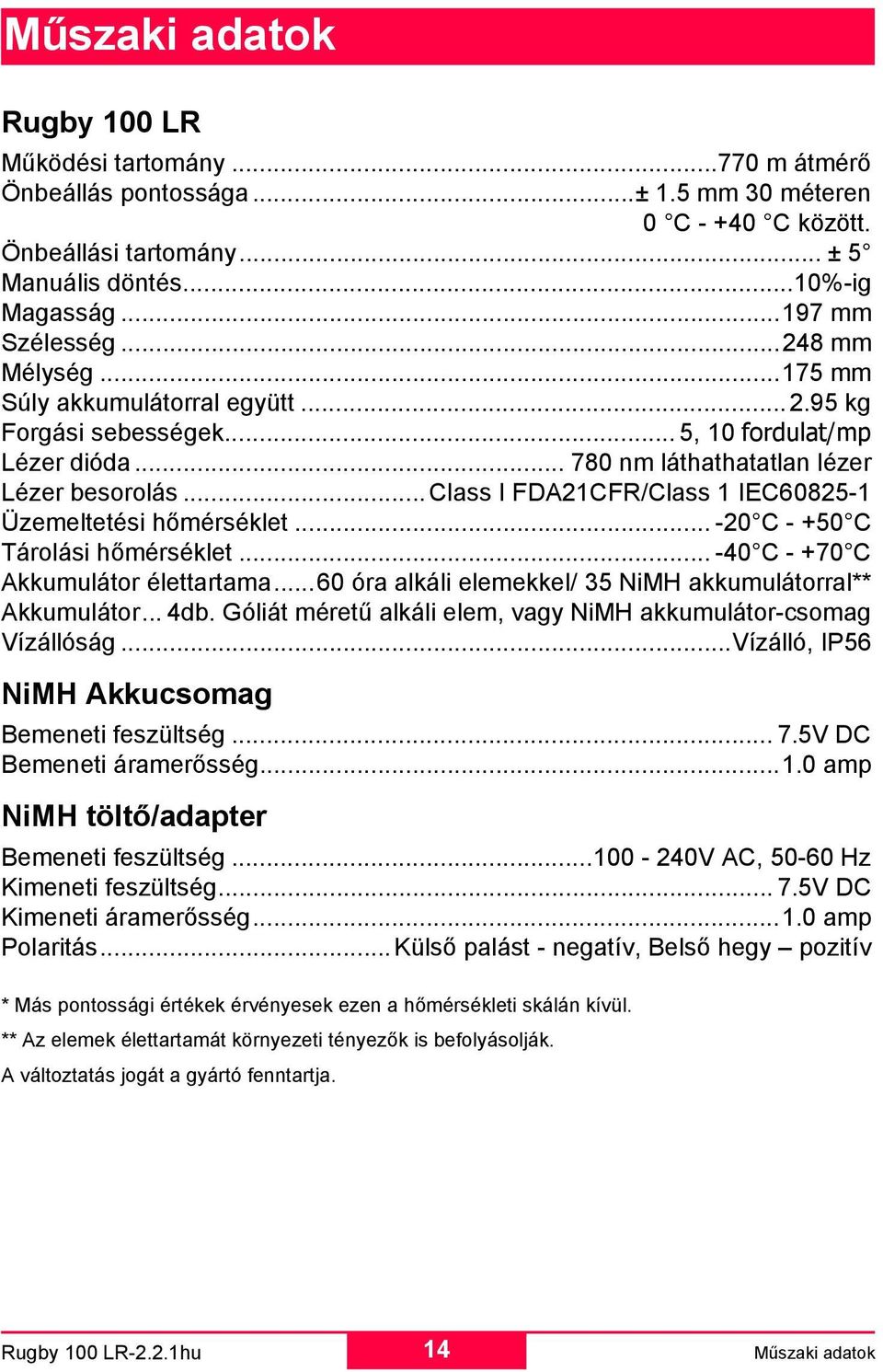

14 Műszaki adatok Rugby 100 LR Működési tartomány m átmérő Önbeállás pontossága...± 1.5 mm 30 méteren 0 C C között. Önbeállási tartomány... ± 5 Manuális döntés...10%-ig Magasság mm Szélesség mm Mélység mm Súly akkumulátorral együtt kg Forgási sebességek... 5, 10 fordulat/mp Lézer dióda nm láthathatatlan lézer Lézer besorolás... Class I FDA21CFR/Class 1 IEC Üzemeltetési hőmérséklet C C Tárolási hőmérséklet C C Akkumulátor élettartama...60 óra alkáli elemekkel/ 35 NiMH akkumulátorral** Akkumulátor... 4db. Góliát méretű alkáli elem, vagy NiMH akkumulátor-csomag Vízállóság...Vízálló, IP56 NiMH Akkucsomag Bemeneti feszültség V DC Bemeneti áramerősség amp NiMH töltő/adapter Bemeneti feszültség v AC, Hz Kimeneti feszültség V DC Kimeneti áramerősség amp Polaritás... Külső palást - negatív, Belső hegy pozitív * Más pontossági értékek érvényesek ezen a hőmérsékleti skálán kívül. ** Az elemek élettartamát környezeti tényezők is befolyásolják. A változtatás jogát a gyártó fenntartja. Rugby 100 LR-2.2.1hu 14 Műszaki adatok

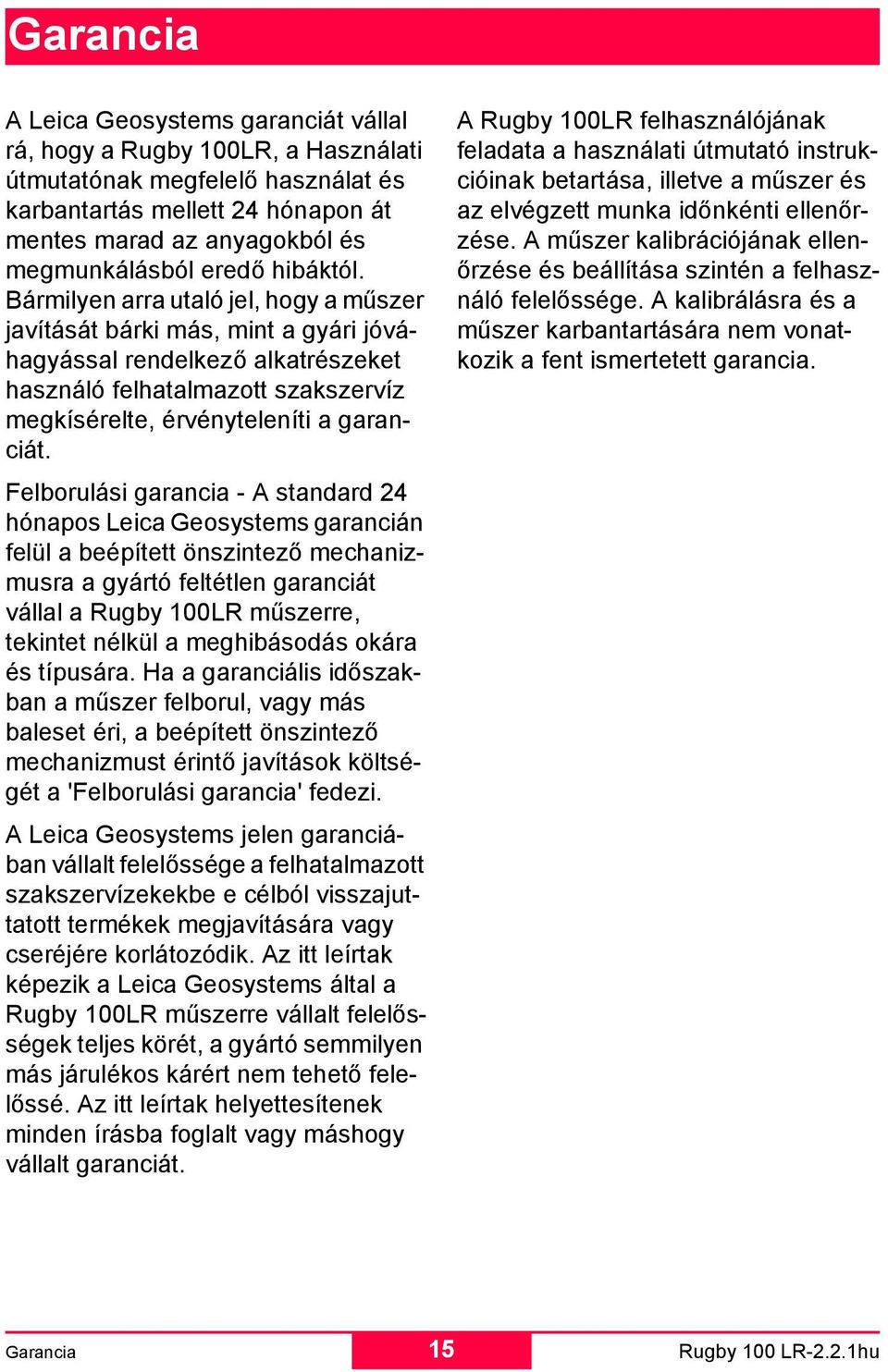

15 Garancia A Leica Geosystems garanciát vállal rá, hogy a Rugby 100LR, a Használati útmutatónak megfelelő használat és karbantartás mellett 24 hónapon át mentes marad az anyagokból és megmunkálásból eredő hibáktól. Bármilyen arra utaló jel, hogy a műszer javítását bárki más, mint a gyári jóváhagyással rendelkező alkatrészeket használó felhatalmazott szakszervíz megkísérelte, érvényteleníti a garanciát. Felborulási garancia - A standard 24 hónapos Leica Geosystems garancián felül a beépített önszintező mechanizmusra a gyártó feltétlen garanciát vállal a Rugby 100LR műszerre, tekintet nélkül a meghibásodás okára és típusára. Ha a garanciális időszakban a műszer felborul, vagy más baleset éri, a beépített önszintező mechanizmust érintő javítások költségét a 'Felborulási garancia' fedezi. A Leica Geosystems jelen garanciában vállalt felelőssége a felhatalmazott szakszervízekekbe e célból visszajuttatott termékek megjavítására vagy cseréjére korlátozódik. Az itt leírtak képezik a Leica Geosystems által a Rugby 100LR műszerre vállalt felelősségek teljes körét, a gyártó semmilyen más járulékos kárért nem tehető felelőssé. Az itt leírtak helyettesítenek minden írásba foglalt vagy máshogy vállalt garanciát. A Rugby 100LR felhasználójának feladata a használati útmutató instrukcióinak betartása, illetve a műszer és az elvégzett munka időnkénti ellenőrzése. A műszer kalibrációjának ellenőrzése és beállítása szintén a felhasználó felelőssége. A kalibrálásra és a műszer karbantartására nem vonatkozik a fent ismertetett garancia. Garancia 15 Rugby 100 LR-2.2.1hu

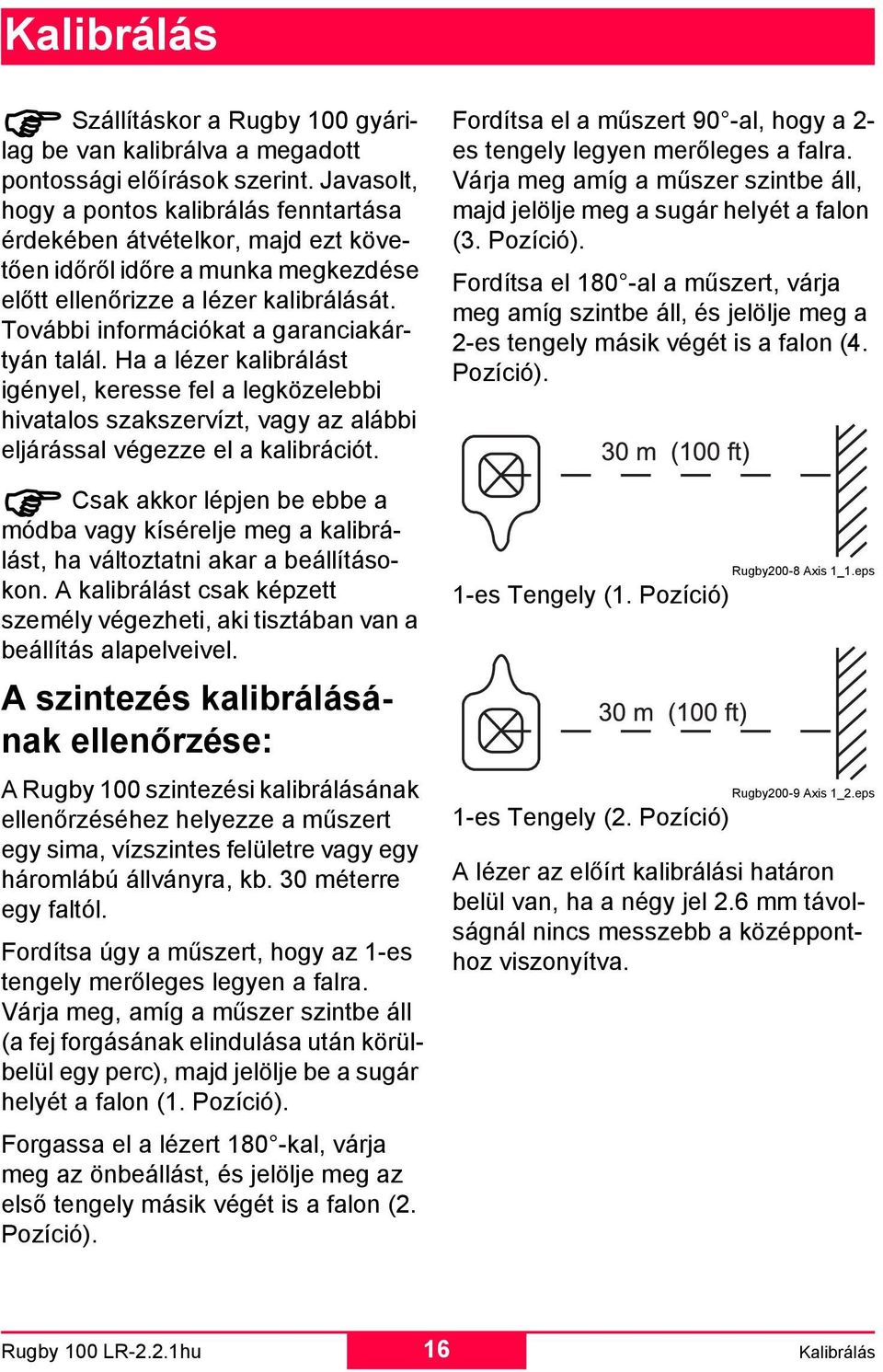

16 Kalibrálás Szállításkor a Rugby 100 gyárilag be van kalibrálva a megadott pontossági előírások szerint. Javasolt, hogy a pontos kalibrálás fenntartása érdekében átvételkor, majd ezt követően időről időre a munka megkezdése előtt ellenőrizze a lézer kalibrálását. További információkat a garanciakártyán talál. Ha a lézer kalibrálást igényel, keresse fel a legközelebbi hivatalos szakszervízt, vagy az alábbi eljárással végezze el a kalibrációt. Csak akkor lépjen be ebbe a módba vagy kísérelje meg a kalibrálást, ha változtatni akar a beállításokon. A kalibrálást csak képzett személy végezheti, aki tisztában van a beállítás alapelveivel. A szintezés kalibrálásának ellenőrzése: A Rugby 100 szintezési kalibrálásának ellenőrzéséhez helyezze a műszert egy sima, vízszintes felületre vagy egy háromlábú állványra, kb. 30 méterre egy faltól. Fordítsa úgy a műszert, hogy az 1-es tengely merőleges legyen a falra. Várja meg, amíg a műszer szintbe áll (a fej forgásának elindulása után körülbelül egy perc), majd jelölje be a sugár helyét a falon (1. Pozíció). Forgassa el a lézert 180 -kal, várja meg az önbeállást, és jelölje meg az első tengely másik végét is a falon (2. Pozíció). Fordítsa el a műszert 90 -al, hogy a 2- es tengely legyen merőleges a falra. Várja meg amíg a műszer szintbe áll, majd jelölje meg a sugár helyét a falon (3. Pozíció). Fordítsa el 180 -al a műszert, várja meg amíg szintbe áll, és jelölje meg a 2-es tengely másik végét is a falon (4. Pozíció). Rugby200-8 Axis 1_1.eps 1-es Tengely (1. Pozíció) Rugby200-9 Axis 1_2.eps 1-es Tengely (2. Pozíció) A lézer az előírt kalibrálási határon belül van, ha a négy jel 2.6 mm távolságnál nincs messzebb a középponthoz viszonyítva. Rugby 100 LR-2.2.1hu 16 Kalibrálás

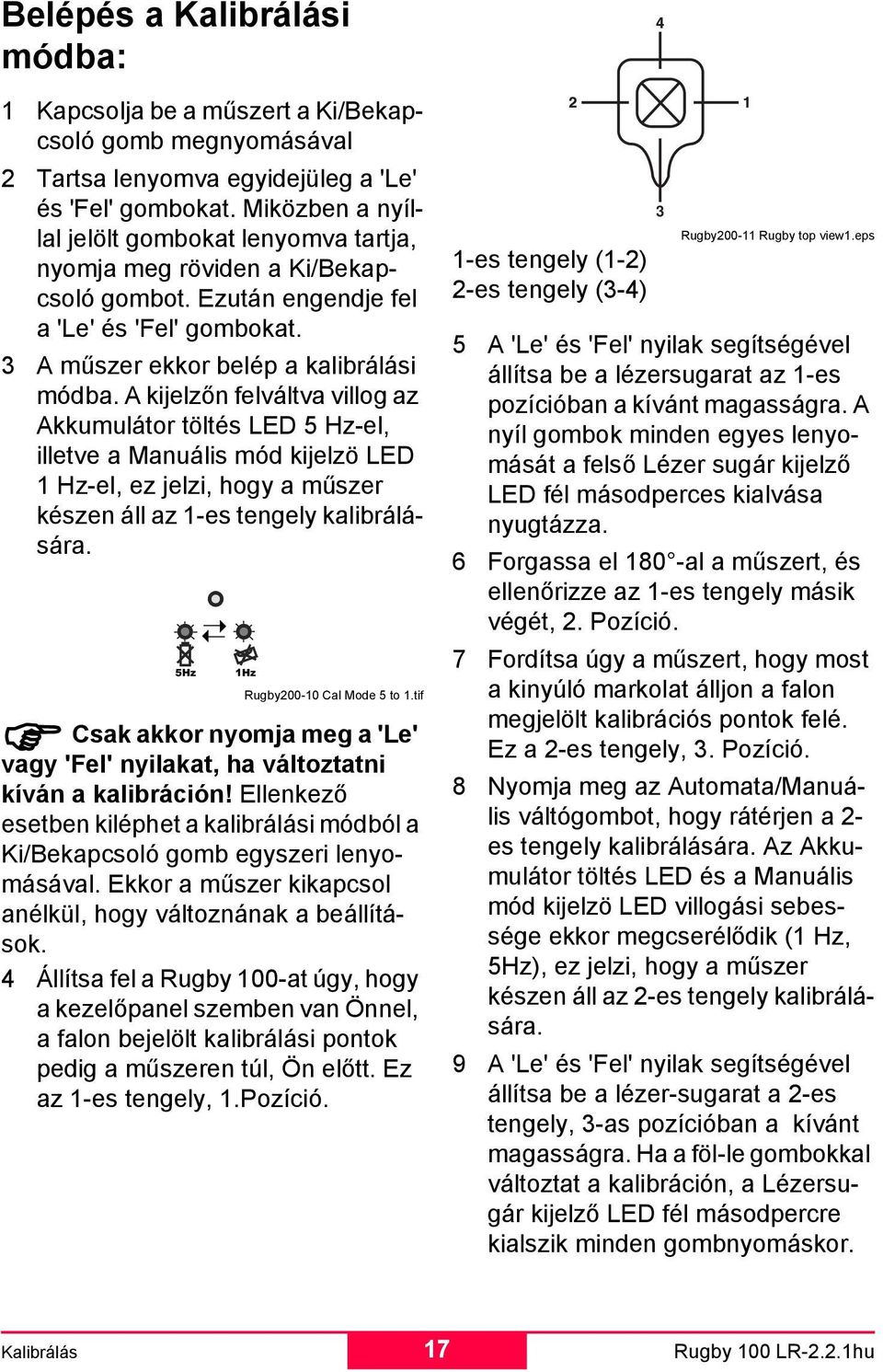

17 Belépés a Kalibrálási módba: 1 Kapcsolja be a műszert a Ki/Bekapcsoló gomb megnyomásával 2 Tartsa lenyomva egyidejüleg a 'Le' és 'Fel' gombokat. Miközben a nyíllal jelölt gombokat lenyomva tartja, nyomja meg röviden a Ki/Bekapcsoló gombot. Ezután engendje fel a 'Le' és 'Fel' gombokat. 3 A műszer ekkor belép a kalibrálási módba. A kijelzőn felváltva villog az Akkumulátor töltés LED 5 Hz-el, illetve a Manuális mód kijelzö LED 1 Hz-el, ez jelzi, hogy a műszer készen áll az 1-es tengely kalibrálására. Rugby Cal Mode 5 to 1.tif Csak akkor nyomja meg a 'Le' vagy 'Fel' nyilakat, ha változtatni kíván a kalibráción! Ellenkező esetben kiléphet a kalibrálási módból a Ki/Bekapcsoló gomb egyszeri lenyomásával. Ekkor a műszer kikapcsol anélkül, hogy változnának a beállítások. 4 Állítsa fel a Rugby 100-at úgy, hogy a kezelőpanel szemben van Önnel, a falon bejelölt kalibrálási pontok pedig a műszeren túl, Ön előtt. Ez az 1-es tengely, 1.Pozíció. 1-es tengely (1-2) 2-es tengely (3-4) 3 Rugby Rugby top view1.eps 5 A 'Le' és 'Fel' nyilak segítségével állítsa be a lézersugarat az 1-es pozícióban a kívánt magasságra. A nyíl gombok minden egyes lenyomását a felső Lézer sugár kijelző LED fél másodperces kialvása nyugtázza. 6 Forgassa el 180 -al a műszert, és ellenőrizze az 1-es tengely másik végét, 2. Pozíció. 7 Fordítsa úgy a műszert, hogy most a kinyúló markolat álljon a falon megjelölt kalibrációs pontok felé. Ez a 2-es tengely, 3. Pozíció. 8 Nyomja meg az Automata/Manuális váltógombot, hogy rátérjen a 2- es tengely kalibrálására. Az Akkumulátor töltés LED és a Manuális mód kijelzö LED villogási sebessége ekkor megcserélődik (1 Hz, 5Hz), ez jelzi, hogy a műszer készen áll az 2-es tengely kalibrálására. 9 A 'Le' és 'Fel' nyilak segítségével állítsa be a lézer-sugarat a 2-es tengely, 3-as pozícióban a kívánt magasságra. Ha a föl-le gombokkal változtat a kalibráción, a Lézersugár kijelző LED fél másodpercre kialszik minden gombnyomáskor. Kalibrálás 17 Rugby 100 LR-2.2.1hu

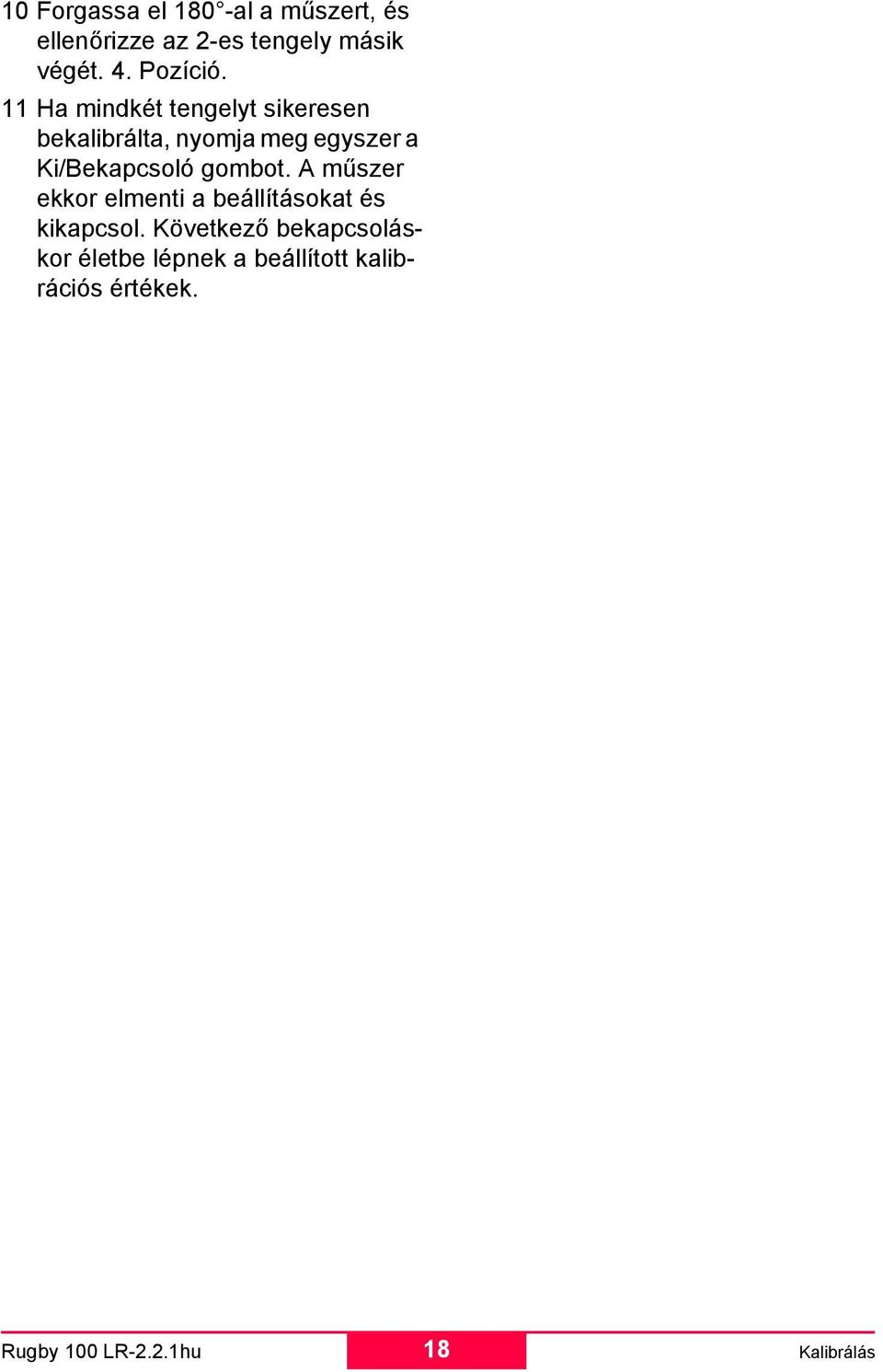

18 10 Forgassa el 180 -al a műszert, és ellenőrizze az 2-es tengely másik végét. 4. Pozíció. 11 Ha mindkét tengelyt sikeresen bekalibrálta, nyomja meg egyszer a Ki/Bekapcsoló gombot. A műszer ekkor elmenti a beállításokat és kikapcsol. Következő bekapcsoláskor életbe lépnek a beállított kalibrációs értékek. Rugby 100 LR-2.2.1hu 18 Kalibrálás

19 Hibaelhárítás Tünet A Rugby 100LR nem kapcsolódik be. A Rugby 100LR nem kapcsolódik be. A Rugby 100LR működik de nem áll önműködően szintbe. A Rugby 100LR manuális módban is folytatja az önbeállást. Lehetséges okok és megoldások Az elemek töltése alacsony, vagy teljesen lemerültek Ha alkáli elemekkel használja a Rugby 100LR-t, szerelje le a műszer aljáról az akkucsomagot, és cserélje ki benne mind a négy Góliát-elemet. Ha újratölthető NiMH akku-csomagot használ, dugja be a töltő csatlakozóját a műszer töltőaljzatába, majd csatlakoztassa a konnektorba. Mindig a műszerhez csatlakoztassa előbb a töltőt, és csak azután a hálózatra, ellenkező esetben a töltő csatlakozójánál szikra keletkezhet. A Ki/Bekapcsoló gomb a lézer forgási sebességének állítására is szolgál. Egyszeri megnyomásával a műszer bekapcsol 5 fordulat/mp forgási sebességgel. Ismételt megnyomásával a fej forgási sebessége 10 fordulat/mp-re növelhető. Harmadszori megnyomására a műszer kikapcsol. A Rugby 100LR csak automatikus módban végez önbeállást. Automatikus módban a Lézersugár kijelző LED villog, amíg a műszer szintbe nem állt. Manuális-kereszttengely önbeállás módban a Manuális Mód Indikátor 5 Hz-en fog villogni, és csak a kereszttengely fog önbeállást végezni. Teljesen manuális módban a Manuális mód kijelző LED lassan villog (1Hz), és a műszer nem áll önműködően szintbe. A Rugby 100LR két manuális móddal rendelkezik. Manuális-kereszttengely önbeállás módban a Manuális Mód Indikátor 5 Hz-en fog villogni, és a kereszttengely fog önbeállást végezni. Hibaelhárítás 19 Rugby 100 LR-2.2.1hu

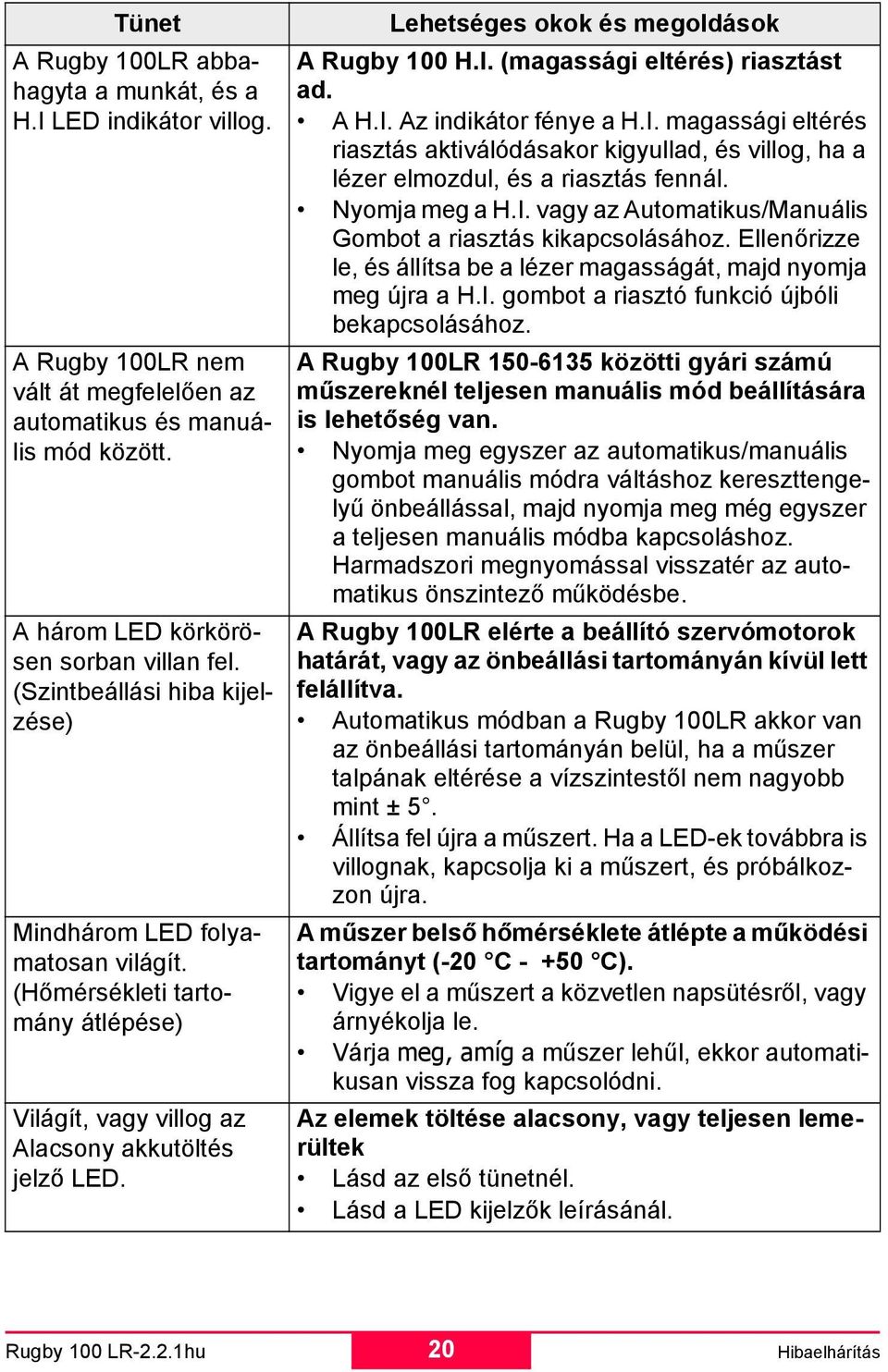

20 Tünet A Rugby 100LR abbahagyta a munkát, és a H.I LED indikátor villog. A Rugby 100LR nem vált át megfelelően az automatikus és manuális mód között. A három LED körkörösen sorban villan fel. (Szintbeállási hiba kijelzése) Mindhárom LED folyamatosan világít. (Hőmérsékleti tartomány átlépése) Világít, vagy villog az Alacsony akkutöltés jelző LED. Lehetséges okok és megoldások A Rugby 100 H.I. (magassági eltérés) riasztást ad. A H.I. Az indikátor fénye a H.I. magassági eltérés riasztás aktiválódásakor kigyullad, és villog, ha a lézer elmozdul, és a riasztás fennál. Nyomja meg a H.I. vagy az Automatikus/Manuális Gombot a riasztás kikapcsolásához. Ellenőrizze le, és állítsa be a lézer magasságát, majd nyomja meg újra a H.I. gombot a riasztó funkció újbóli bekapcsolásához. A Rugby 100LR közötti gyári számú műszereknél teljesen manuális mód beállítására is lehetőség van. Nyomja meg egyszer az automatikus/manuális gombot manuális módra váltáshoz kereszttengelyű önbeállással, majd nyomja meg még egyszer a teljesen manuális módba kapcsoláshoz. Harmadszori megnyomással visszatér az automatikus önszintező működésbe. A Rugby 100LR elérte a beállító szervómotorok határát, vagy az önbeállási tartományán kívül lett felállítva. Automatikus módban a Rugby 100LR akkor van az önbeállási tartományán belül, ha a műszer talpának eltérése a vízszintestől nem nagyobb mint ± 5. Állítsa fel újra a műszert. Ha a LED-ek továbbra is villognak, kapcsolja ki a műszert, és próbálkozzon újra. A műszer belső hőmérséklete átlépte a működési tartományt (-20 C C). Vigye el a műszert a közvetlen napsütésről, vagy árnyékolja le. Várja meg, amíg a műszer lehűl, ekkor automatikusan vissza fog kapcsolódni. Az elemek töltése alacsony, vagy teljesen lemerültek Lásd az első tünetnél. Lásd a LED kijelzők leírásánál. Rugby 100 LR-2.2.1hu 20 Hibaelhárítás

21 Tünet A Rugby hatótávolsága lecsökken A Rod-Eye lézervevő nem működik megfelelően. (Olvassa el a Rod- Eye vevő használati utasítását is) Lehetséges okok és megoldások Az üvegre rakódott por csökkenti a lézer teljesítményét. Tisztítsa meg a forgófej és a Rod-Eye lézervevő üvegeit. Ellenőrizze a megfelelő működést A műszer feje nem forog. Szintbeállás van folyamatban vagy H.I.riasztás áll fenn. A Rod-Eye vevő, vagy annak hangjelzés funkciója nincs bekapcsolva. A vevő kívül esik a használati tartományon. A lézervevő elemei lemerültek. Hibaelhárítás 21 Rugby 100 LR-2.2.1hu

22 Karbantartás és szállítás Szállítás A terepre való kiszálláskor mindig az eredeti, teljes gyári csomagolásban szállítsa a műszert (láda és karton). Amikor a műszert a munkaterületen mozgatja, mindig a következőképpen járjon el: A műszert vagy az eredeti szállítódobozában mozgassa, Vagy az állvány szétnyitott lábait a vállán olyan módon átvetve, hogy a ráerősített műszer álló helyzetben marad. Soha ne szállítsa a műszert a csomagolása nélkül autóban. A rázkódás és ütődés kárt tehet benne. Mindig csomagolja az eredeti ládájába, és rögzítse azt. Ha a Rugby 100-at vasúton, repülőn vagy hajón szállítja, mindig használja a teljes eredeti - vagy azzal azonos - csomagolást (szállítódoboz és kartoncsomagolás), hogy megóvja a műszert az ütődés és rázkódás hatásától. Szállítást, vagy hosszas tárolást követően, mielőtt használni kezdi a műszert, ellenőrizze annak pontos beállítását a használati útmutatóban megadottak szerint. Tárolás Hőmérsékleti tartomány (-40 C C) A Rugby 100 tárolásakor legyen figyelemmel a hőmérsékleti határokra, különösen nyáron, ha zárt járműben hagyja a műszert. Ha a műszer nedves vagy párás, ki kell csomagolni. Szárítsa meg a műszert, a tartóládát és a tartozékokat max 40 C -os helyiségben, majd tisztítsa meg őket. Ne csomagolja vissza, amíg minden meg nem száradt tökéletesen. Az üvegek tisztítása és szárítása Üvegek Soha ne érintse az üveget az ujjával. A tisztításhoz csak tiszta, puha, szöszmentes ruhát használjon. Ha szükséges, nedvesítse be a ruhát tiszta szesszel. Ne használjon más tisztítószert, mert az megtámadhatja a műanyag részeket. Rugby 100 LR-2.2.1hu 22 Karbantartás és szállítás

23 Biztonsági előírások A következő utasítások segítik a műszerért felelős személyt és a műszer felhasználóját abban, hogy előre lássák és elkerüljék a működés közben jelentkező veszélyeket. A termékért felelős személynek gondoskodnia kell arról, hogy a felhasználók megértsék és betartsák ezeket az előírásokat. A műszer rendeltetésszerű használata Megengedett használat A Rugby 100LR a következő alkalmazásokra lett tervezve, és ezekre alkalmas a felhasználás körülményeinek korlátai közt: A műszer vízszintes lézersíkot vetít, amely felhasználható kitűzési munkáknál. A műszer felállítható a saját talplemezére vagy háromlábú állványra. A lézersugár érzékelhető a mérni kívánt tárgyon, vagy lézervevő segítségével. A műszer gépvezérlő vevőkkel kombinálva alkalmas építőipari munkagépek irányítására is. A műszer újratölthető NiMH akkumulátorokkal (opcionális), vagy alkáli elemekkel üzemeltethető. Nem megengedett használat A használati utasítás ismerete nélküli használat. A megengedett határértékeken kívüli használat. Biztonsági rendszerek kiiktatása, veszélyre figyelmeztető jelzések eltávolítása. A műszer felnyitása szerszámokkal (pl. csavarhúzó) A műszer módosítása vagy átalakítása. Jogtalan eltulajdonítást követő használat. Más gyártótól származó kiegészítőkkel való használat a Leica Geosystems előzetes írásos engedélye nélkül. Nem megfelően biztosított mérőállás (pl. autóút melletti mérésnél). Harmadik felek szándékos elvakítása. FIGYELMEZTETÉS A nem rendeltetésszerű használat sérülést, üzemzavart és anyagi károkat okozhat. A készülékért felelős személy feladata, hogy a felhasználót tájékoztatassa a veszélyekről és azok elkerülésének módjáról. A műszer nem működtethető, amíg a felhasználót nem oktatták ki annak használatáról. Biztonsági előírások 23 Rugby 100 LR-2.2.1hu

24 Használati korlátok Környezet: A műszer működtetése emberi életvitelre megfelelő légköri körülmények közt történhet. Nem használható agresszív vagy robbanékony környezetben. Ld.a Műszaki Adatok fejezetben. Felelősségvállalás Az eredeti termék gyártójának (Leica Geosystems AG, Heerbrugg, a továbbiakban Leica Geosystems) felelősségi köre: A Leica Geosystems felelősséget vállal érte, hogy a műszer, használati útmutatóval, és gyári tartozékokkal együtt, teljes és biztonságos állapotban kerüljön a vevőhöz. A nem-leica Geosystems kiegészítők gyártóinak felelősségi köre: A lézerszintező nem a Leica Geosystems által készített kiegészítőinek gyártói felelősek a termékükhöz kapcsolódó biztonsági előírások meghatározásáért, betartásáért és ismertetéséért. Felelősek továbbá érte, hogy ezek a biztonsági előírások hatékonyan érvényesüljenek a Leica Geosystems termékhez kapcsolódóan. A műszerért felelős személy felelősségi köre: FIGYELMEZTETÉS A műszerért felelős személy felelőssége gondoskodni róla, hogy a terméket az előírásoknak megfelelően használják. Ez a személy felelős a felhasználók kiképzéséért és a műszer használat közbeni megóvásáért is. A műszer felügyeletével megbízott személy feladatai: Tisztában kell lennie a termékre vonatkozó biztonsági előírásokkal és a használati útmutató tartalmával. Ismernie kell a helyi balesetmegelőzési és biztonsági szabályokat. Azonnal értesítenie kell a Leica Geosystems-et, ha a műszer használata valamely okból veszélyessé válik. A használat veszélyei A használat fő veszélyei FIGYELMEZTETÉS Az utasítások ismeretének hiánya vagy azok hiányos ismerete helytelen vagy rendeltetésellenes használathoz vezethet, amely súlyos balesetet, illetve anyagi, gazdasági vagy környezeti károkat okozhat. Megelőzés: Minden felhasználónak be kell tartania a gyár által előírt biztonsági előírásokat és a termékért felelős személy utasításait. FIGYELMEZTETÉS A töltő nem használható nedves környezetben. Ha az egység nedvessé válik, áramütést okozhat. Megelőzés: A töltőt kizárólag beltéri körülmények közt, száraz helyiségben használja, óvja a nedvességtől. Ha a töltő nedves vagy párás, ne használja. FIGYELMEZTETÉS A töltő belsejében nagyfeszültségű alkatrészek vannak. A töltő felnyitása az áramütés veszéjével jár. Megelőzés: Ne nyissa fel a töltőt. Rugby 100 LR-2.2.1hu 24 Biztonsági előírások

25 FIGYELEM Kerülje el a műszer meghibásodásából, leejtéséből, módosításából, vagy helytelen használatából eredő mérési hibákat. Megelőzés: Időről időre hajtsa végre a használati útmutatóban leírt ellenőrzést és kalibrálást. Különösen fontos az ellenőrzés és beállítás, ha a műszert előzőleg rendeltetésellenesen használták, illetve fontosabb mérések előtt és után. FIGYELMEZTETÉS Vihar alatti munkavégzés villámcsapás kockázatát jelenti. Megelőzés: Ne végezzen terepi munkát vihar alatt. VESZÉLY Az áramütés kockázata miatt elektromos létesítmények, például erősáramú kábelek, villamos vasútvonalak közelében a mérőrudak és a szintezőlécek használata nagyon veszélyes. Megelőzés: Tartson biztonságos távolságot az elektromos létesítményektől. Amennyiben ilyen környezetben kell dolgoznia, először vegye fel a kapcsolatot az elektromos létesítményekért felelős biztonságtechnikai hatóságokkal, és kövesse az előírásaikat. FIGYELMEZTETÉS A munkaterület nem kellő biztosítása veszélyes helyzeteket idézhet elő, például forgalomban, építési területen vagy ipari létesítményeknél. Megelőzés: Mindig ellenőrizze, hogy a munkaterület megfelelően biztosítva van-e. Mindig tartsa be a munkavédelmi előírásokat és a közlekedési szabályokat. FIGYELEM Feltöltött akkumulátorok szállítása vagy ártalmatlanítása közben fellépő mechanikai hatások tűzveszélyt okozhatnak. Megelőzés: Szállítás előtt vegye ki az elemeket a tartóból. Csak teljesen kimerült elemet dobjon el. FIGYELEM Amennyiben a termékhez tartozó kiegészítők nincsenek megfelelően rögzítve, mechanikai rázkódás (pl. széllökés vagy eldőlés) hatására a termék károsodhat vagy személyi sérülést okozhat. Megelőzés: A műszer felállításakor mindig győződjön meg róla, hogy valamennyi kiegészítő (pl. állvány, állványfej) megfelően van összeállítva, beállítva, rögzítve és biztosítva. Kerülni kell, hogy a termék mechanikai ütésnek legyen kitéve. Soha ne állítsa a műszert az állványfejre anélkül hogy biztonságosan rögzítené a középső szorítócsavarral. Ha a rögzítő csavart meglazította, azonnal vegye le a műszert az állványról. Biztonsági előírások 25 Rugby 100 LR-2.2.1hu

26 FIGYELMEZTETÉS A termék nem megfelelő ártalmatlanítása a következőket vonhatja maga után: A műanyag alkatrészek elégetésekor egészségre káros, mérgező gázok keletkezhetnek. Ha az akkumulátorok megsérülnek vagy erősen felmelegednek, akkor felrobbanhatnak és mérgezést, égési sérülést, korróziót vagy környezetszennyezést okozhatnak. A termék nem előírásszerű ártalmatlanítása esetén a termék illetéktelenek kezébe kerülhet, akik szabálytalanul használva azt, súlyos sérülést okozhatnak maguknak és másoknak, illetve szennyezhetik a környezetet. A szilikon olaj nem megfelelő ártalmatlanítása környezetkárosodást okozhat. Óvintézkedések: A terméket tilos a háztartási hulladékkal együtt kidobni. A készülék ártalmatlanítását az érvényes jogszabályoknak megfelelően kell végrehajtani. Ügyeljen arra, hogy a műszerhez illetéktelen személyek ne férhessenek hozzá. A termékre vonatkozó kezelési és hulladékkezelési tájékoztatók letölthetők a Leica Geosystems honlapjáról: treatment, vagy igényelhetők a Leica Geosystems forgalmazójától. FIGYELMEZTETÉS Csak az akkumulátorcsomaghoz tartozó típusú gyári töltőt használja. Lásd a gyári hivatkozásnál. Megelőzés: A megfelelő töltő hivatkozási száma: GlobTek Part Nr: TR9KC1000PTP-N, Model: GT- 4121DA Rugby 100 LR-2.2.1hu 26 Biztonsági előírások

27 Lézer minősítése FIGYELEM A terméket kizárólag a Leica Geosystems hivatalos szervize javíthatja. A Rugby 100LR forgólézer látható vörös lézerfénnyel rendelkezik, melyet a forgófej bocsát ki. A termék 1 osztályú lézertermék a következők alapján: EN : A11: A2:2001: Lézertermékek biztonsága. EN : A11: A2:2001: Lézertermékek biztonsága. A termék I lézerosztályú lézertermék a következők alapján: FDA 21CFR Ch.I 1040: 2002 (US Department of Health and Human Service, Code of Federal Regulations) A 1/I lézerosztályú termékek megfelelő és előrelátható alkalmazási körülmények esetén nem károsak az emberi szemre, amennyiben a használati utasításban található útmutatásokat maradéktalanul betartja. Sugárnyaláb széttartása: mrad Maximális sugárzott teljesítmény: mw forgó módban Mérési hibahatár:... ±5% Pulzálási időtartam:...nem jellemző Maximális sugárzott teljesítmény pulzálásonként:...nem jellemző Címkézés Lézer Sugár 1 osztályú lézertermék Hivatkozás: IEC : A1: A2:2001 Biztonsági előírások 27 Rugby 100 LR-2.2.1hu

28 Elektromágneses kompatibilitás Az elektromágneses kompatibilitás alatt a termék azon képessége értendő, hogy zavarmentesen működik olyan környezetben is, ahol elektromágneses sugárzás van vagy elektrosztatikus kisülések vannak, és nem sugároz más műszerre káros elektromágneses sugárzást. FIGYELMEZTETÉS Az elektromágneses sugárzás megzavarhatja más készülékek működését. Noha a termék ebben a vonatkozásban kielégíti a rá vonatkozó előírásokat és szabványokat, a Leica Geosystems nem zárhatja ki teljesen, hogy esetleg megzavarhatja más berendezések működését. FIGYELEM Ha a lézer berendezést más gyártók termékeivel együtt használja (pl. walkie-talkie, mobiltelefon), fennáll a veszély, hogy ez zavart okozhat más berendezésekben. Megelőzés: Kizárólag a Leica Geosystems által ajánlott felszereléseket és kiegészítőket használjon. Más termékekkel való együttes használat esetén azoknak szigorúan meg kell felelniük az irányelvek és szabványok előírásainak. FIGYELEM Elektromágneses sugárzás okozta zavarok a mérési hibahatárok átlépését okozhatják. Bár a lézer berendezés megfelel az ezen a területen érvényes szigorú szabványoknak és előírásoknak, a Leica Geosystems mégsem tudja teljes mértékben kizárni a lehetőségét, hogy szélsőségesen erős elektromágneses sugárzás esetleg zavart okozhat a mérésekben. (ilyen lehet pl. a közelben lévő rádió-átjátszó, dízel generátor, walkie-talkie, távvezeték) Mindig ellenőrizze az ilyen körülmények között mért adatok valószerűségét. FCC Statement (érvényes az U.S.A. területén) FIGYELMEZTETÉS Ez az eszköz tesztelve lett és eleget tesz a Class B digitális eszköz határozatainak az FCC szabályainak 15-ös része értelmében. Ezek a korlátozások a káros interferencia elleni indokolt védelmet szolgálják, ha a berendezést lakókörnyezetben működtetik. Ez a berendezés rádióhullámú energiát fejleszt, használ és bocsáthat ki, és ha nem az előírásoknak megfelelően helyezik üzembe és használják, káros interferenciát okozhat a rádiós kommunikációban. Ugyanakkor nem lehet garantálni, hogy egyes esetekben nem okoz interferenciát. Ha a berendezés mégis káros interferenciát okoz a rádiós vagy televíziós vételben, amelyet a felhasználó a készülék ki- és bekapcsolásával állapíthat meg, akkor a következő intézkedésekkel próbálhatja meg kiküszöbölni az interferenciát: Rugby 100 LR-2.2.1hu 28 Biztonsági előírások

29 Növelje a távolságot a műszer és a vevőkészülék között. Lépjen kapcsolatba a forgalmazóval vagy szakképzett rádió-/televízió-műszerésszel. Fordítsa el vagy helyezze át a vevőantennát. Csatlakoztassa a berendezést másik áramkör konnektorába, mint amin a vevőkészülék van. FIGYELMEZTETÉS A készülék olyan módosítása nyomán, amelyet a Leica Geosystems nem hagyott előzetesen jóvá írásban, a felhasználó jogosulatlanná válhat a készülék használatára. This device complies with Part 15 of the FCC Rules. Operation is subject to the following conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Biztonsági előírások 29 Rugby 100 LR-2.2.1hu

30 Rugby 100 LR-2.2.1hu 30 Biztonsági előírások

31 Biztonsági előírások 31 Rugby 100 LR-2.2.1hu

32 Leica Geosystems AG, Heerbrugg, Switzerland, hiteles minőségbiztosítással rendelkezik, mely megfelel az ISO 9001 (International Standards of Quality Management and Quality Systems) és az ISO (Environmental Management Systems) szabványok előírásainak. Teljeskörű Minőség Menedzselés (Total Quality Management) - Elhivatottak vagyunk partnereink teljes elégedettsége iránt. A TQM programunk részleteiről tájékozódjon Leica Geosystems értékesítőjétől hu Printed in Switzerland - Copyright Leica Geosystems AG Heerbrugg, Switzerland 2010 (Translation of the original text en) Leica Geosystems AG CH-9435 Heerbrugg (Switzerland) Phone Fax
