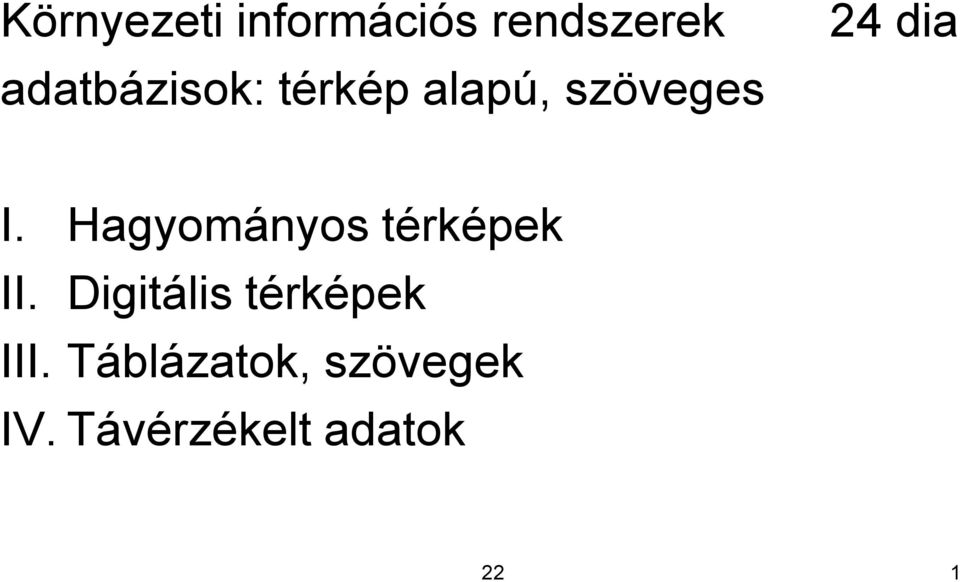

1 Környezeti információs rendszerek adatbázisok: térkép alapú, szöveges 24 dia I. Hagyományos térképek II. Digitális térképek III. Táblázatok, szövegek IV. Távérzékelt adatok 1

2 Környezeti információs rendszerek 23 Gyulai István Forrás: Környezeti informatika HEFOP elektronikus jegyzet 2

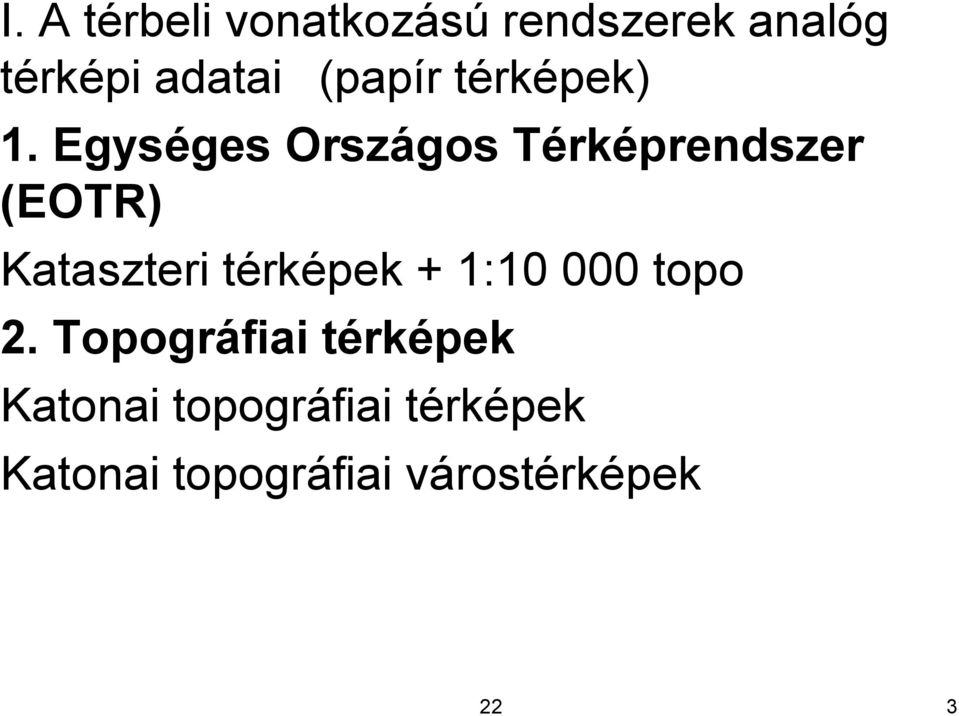

3 I. A térbeli vonatkozású rendszerek analóg térképi adatai (papír térképek) 1. Egységes Országos Térképrendszer (EOTR) Kataszteri térképek + 1: topo 2. Topográfiai térképek Katonai topográfiai térképek Katonai topográfiai várostérképek 3

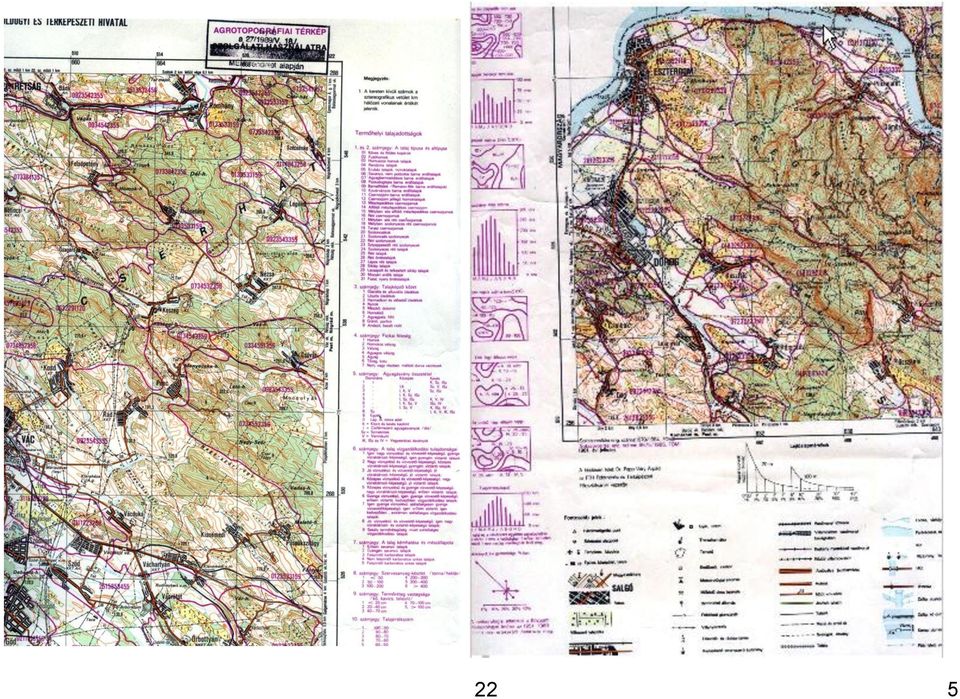

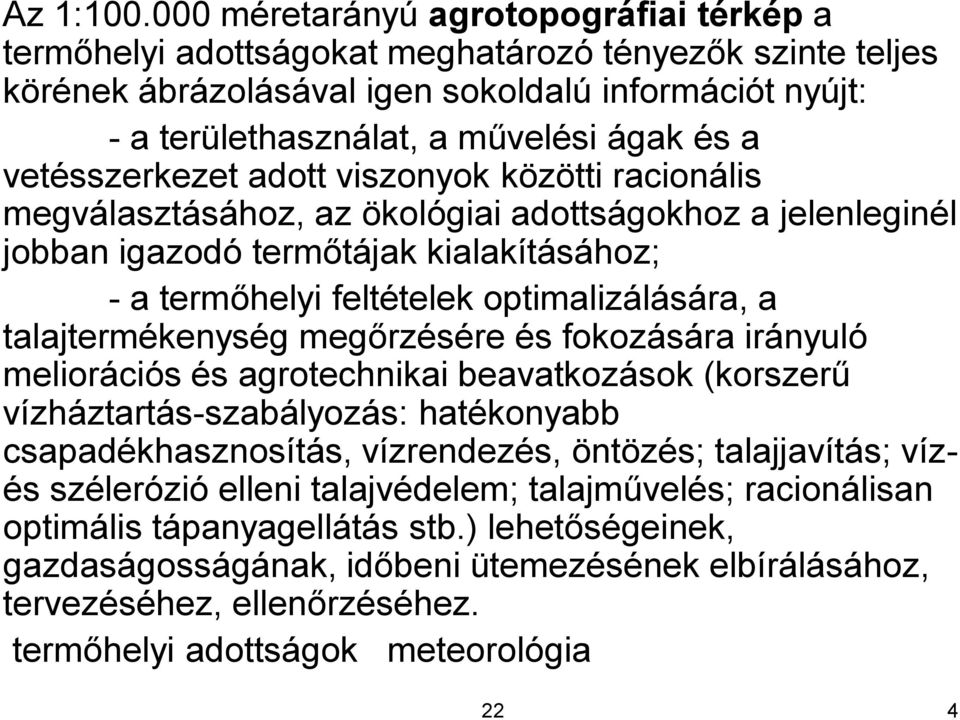

4 Az 1: méretarányú agrotopográfiai térkép a termőhelyi adottságokat meghatározó tényezők szinte teljes körének ábrázolásával igen sokoldalú információt nyújt: - a területhasználat, a művelési ágak és a vetésszerkezet adott viszonyok közötti racionális megválasztásához, az ökológiai adottságokhoz a jelenleginél jobban igazodó termőtájak kialakításához; - a termőhelyi feltételek optimalizálására, a talajtermékenység megőrzésére és fokozására irányuló meliorációs és agrotechnikai beavatkozások (korszerű vízháztartás-szabályozás: hatékonyabb csapadékhasznosítás, vízrendezés, öntözés; talajjavítás; vízés szélerózió elleni talajvédelem; talajművelés; racionálisan optimális tápanyagellátás stb.) lehetőségeinek, gazdaságosságának, időbeni ütemezésének elbírálásához, tervezéséhez, ellenőrzéséhez. termőhelyi adottságok meteorológia 4

5 5

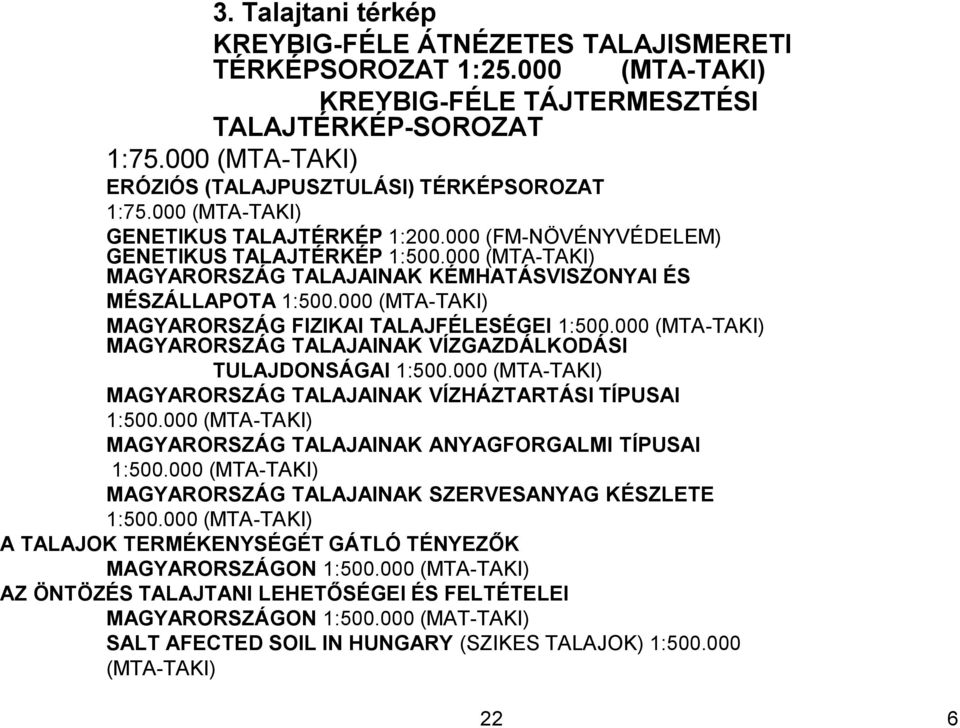

6 3. Talajtani térkép KREYBIG-FÉLE ÁTNÉZETES TALAJISMERETI TÉRKÉPSOROZAT 1: (MTA-TAKI) KREYBIG-FÉLE TÁJTERMESZTÉSI TALAJTÉRKÉP-SOROZAT 1: (MTA-TAKI) ERÓZIÓS (TALAJPUSZTULÁSI) TÉRKÉPSOROZAT 1: (MTA-TAKI) GENETIKUS TALAJTÉRKÉP 1: (FM-NÖVÉNYVÉDELEM) GENETIKUS TALAJTÉRKÉP 1: (MTA-TAKI) MAGYARORSZÁG TALAJAINAK KÉMHATÁSVISZONYAI ÉS MÉSZÁLLAPOTA 1: (MTA-TAKI) MAGYARORSZÁG FIZIKAI TALAJFÉLESÉGEI 1: (MTA-TAKI) MAGYARORSZÁG TALAJAINAK VÍZGAZDÁLKODÁSI TULAJDONSÁGAI 1: (MTA-TAKI) MAGYARORSZÁG TALAJAINAK VÍZHÁZTARTÁSI TÍPUSAI 1: (MTA-TAKI) MAGYARORSZÁG TALAJAINAK ANYAGFORGALMI TÍPUSAI 1: (MTA-TAKI) MAGYARORSZÁG TALAJAINAK SZERVESANYAG KÉSZLETE 1: (MTA-TAKI) A TALAJOK TERMÉKENYSÉGÉT GÁTLÓ TÉNYEZŐK MAGYARORSZÁGON 1: (MTA-TAKI) AZ ÖNTÖZÉS TALAJTANI LEHETŐSÉGEI ÉS FELTÉTELEI MAGYARORSZÁGON 1: (MAT-TAKI) SALT AFECTED SOIL IN HUNGARY (SZIKES TALAJOK) 1: (MTA-TAKI) 6

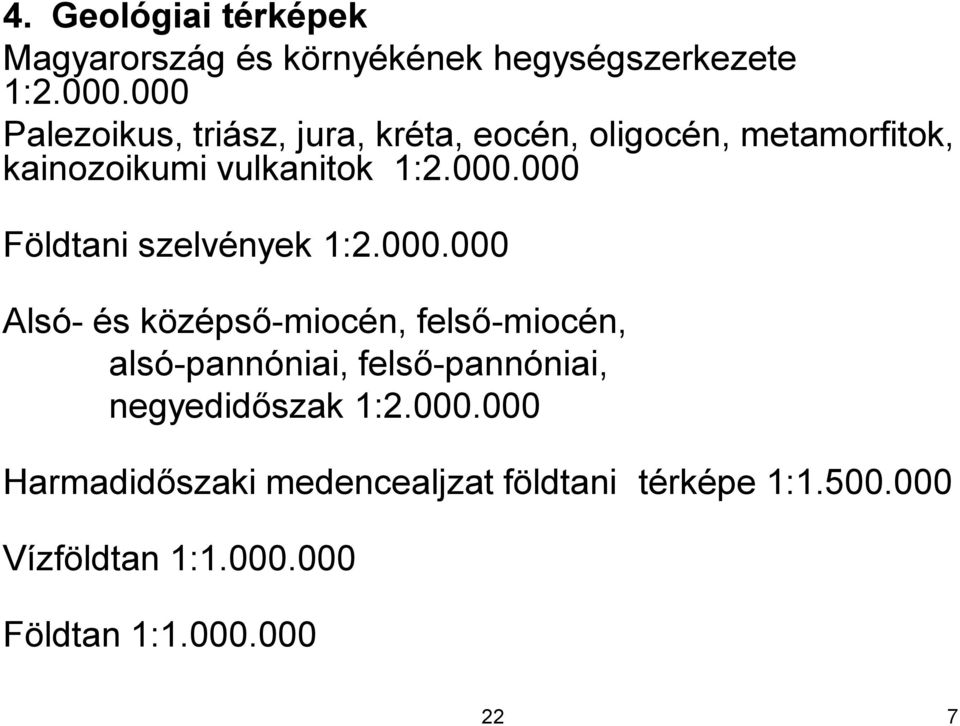

7 4. Geológiai térképek Magyarország és környékének hegységszerkezete 1: Palezoikus, triász, jura, kréta, eocén, oligocén, metamorfitok, kainozoikumi vulkanitok 1: Földtani szelvények 1: Alsó- és középső-miocén, felső-miocén, alsó-pannóniai, felső-pannóniai, negyedidőszak 1: Harmadidőszaki medencealjzat földtani térképe 1: Vízföldtan 1: Földtan 1:

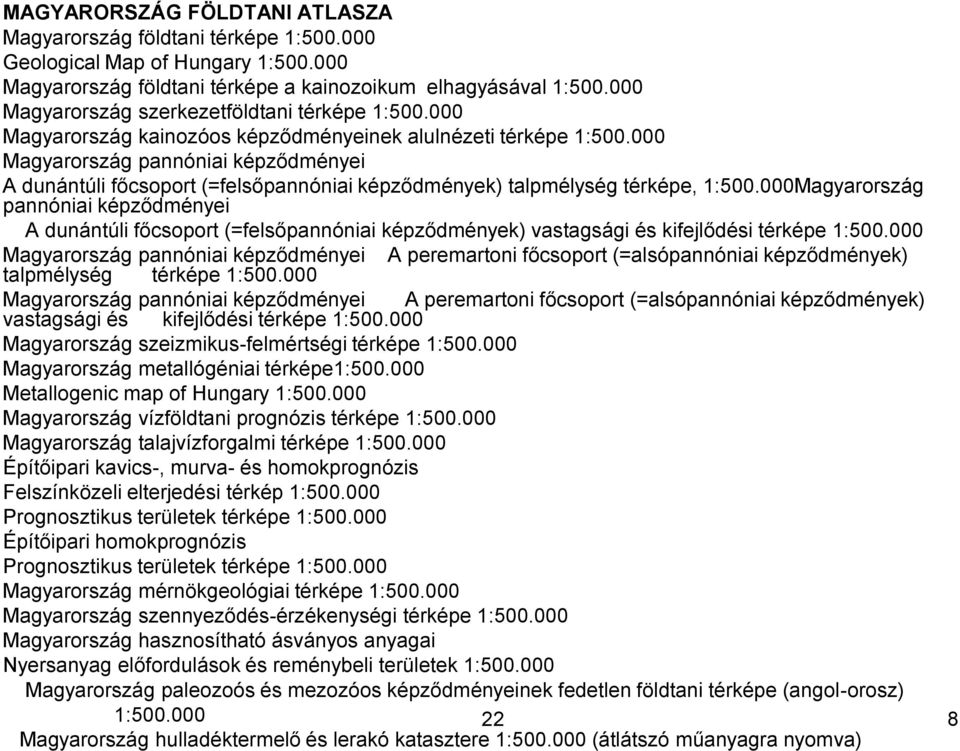

8 MAGYARORSZÁG FÖLDTANI ATLASZA Magyarország földtani térképe 1: Geological Map of Hungary 1: Magyarország földtani térképe a kainozoikum elhagyásával 1: Magyarország szerkezetföldtani térképe 1: Magyarország kainozóos képződményeinek alulnézeti térképe 1: Magyarország pannóniai képződményei A dunántúli főcsoport (=felsőpannóniai képződmények) talpmélység térképe, 1: Magyarország pannóniai képződményei A dunántúli főcsoport (=felsőpannóniai képződmények) vastagsági és kifejlődési térképe 1: Magyarország pannóniai képződményei A peremartoni főcsoport (=alsópannóniai képződmények) talpmélység térképe 1: Magyarország pannóniai képződményei A peremartoni főcsoport (=alsópannóniai képződmények) vastagsági és kifejlődési térképe 1: Magyarország szeizmikus-felmértségi térképe 1: Magyarország metallógéniai térképe1: Metallogenic map of Hungary 1: Magyarország vízföldtani prognózis térképe 1: Magyarország talajvízforgalmi térképe 1: Építőipari kavics-, murva- és homokprognózis Felszínközeli elterjedési térkép 1: Prognosztikus területek térképe 1: Építőipari homokprognózis Prognosztikus területek térképe 1: Magyarország mérnökgeológiai térképe 1: Magyarország szennyeződés-érzékenységi térképe 1: Magyarország hasznosítható ásványos anyagai Nyersanyag előfordulások és reménybeli területek 1: Magyarország paleozoós és mezozóos képződményeinek fedetlen földtani térképe (angol-orosz) 1: Magyarország hulladéktermelő és lerakó katasztere 1: (átlátszó műanyagra nyomva) 8

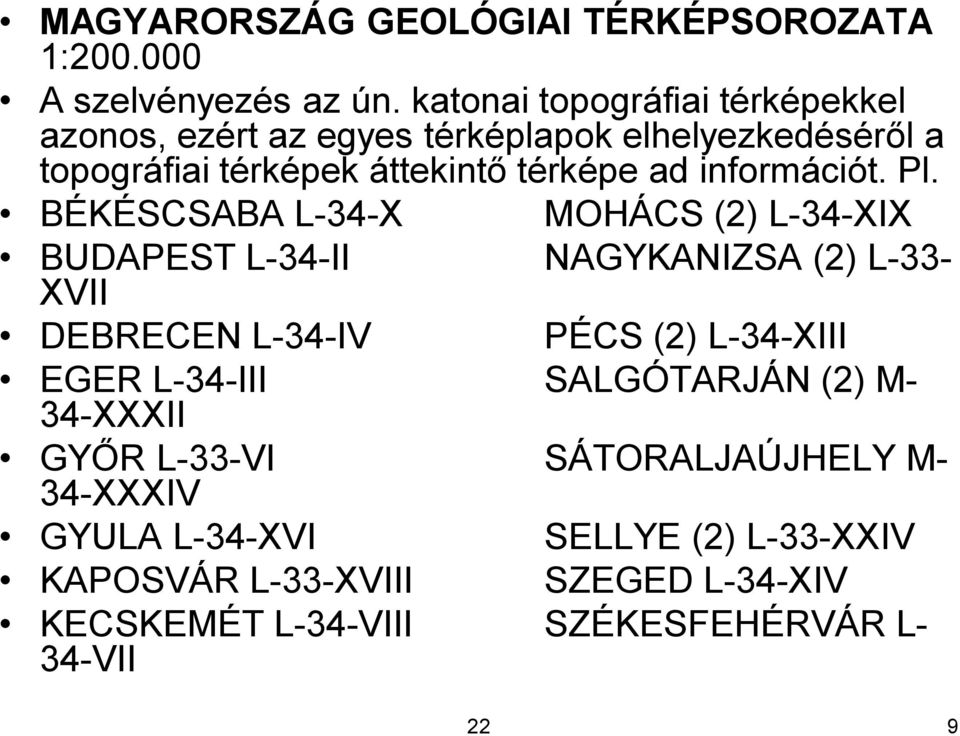

9 MAGYARORSZÁG GEOLÓGIAI TÉRKÉPSOROZATA 1: A szelvényezés az ún. katonai topográfiai térképekkel azonos, ezért az egyes térképlapok elhelyezkedéséről a topográfiai térképek áttekintő térképe ad információt. Pl. BÉKÉSCSABA L-34-X MOHÁCS (2) L-34-XIX BUDAPEST L-34-II XVII NAGYKANIZSA (2) L-33- DEBRECEN L-34-IV PÉCS (2) L-34-XIII EGER L-34-III 34-XXXII SALGÓTARJÁN (2) M- GYŐR L-33-VI 34-XXXIV SÁTORALJAÚJHELY M- GYULA L-34-XVI SELLYE (2) L-33-XXIV KAPOSVÁR L-33-XVIII SZEGED L-34-XIV KECSKEMÉT L-34-VIII 34-VII SZÉKESFEHÉRVÁR L- 9

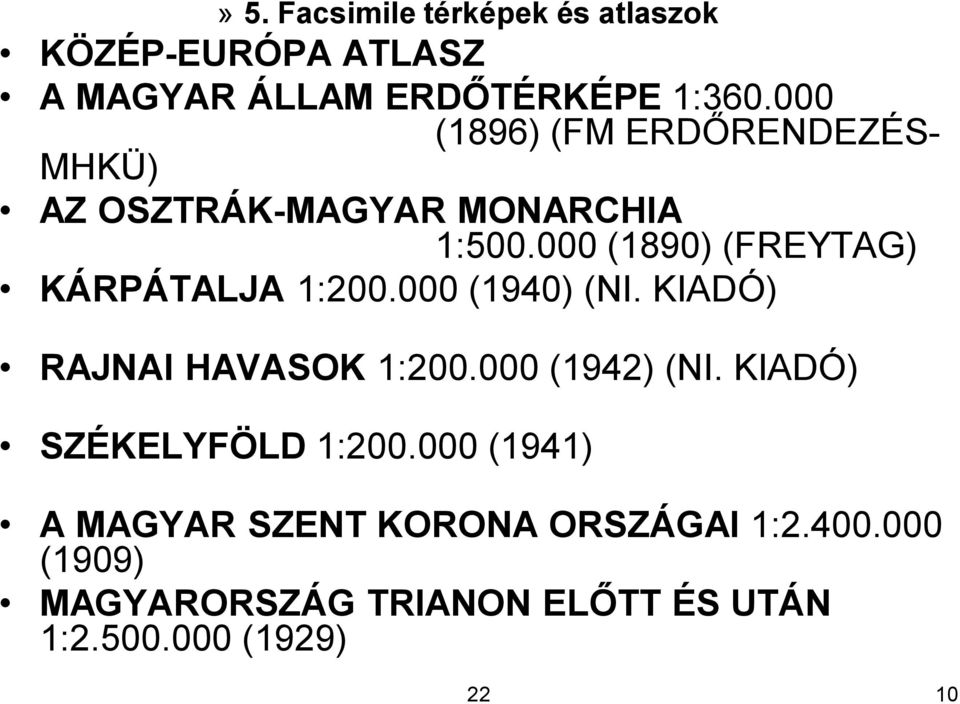

10 » 5. Facsimile térképek és atlaszok KÖZÉP-EURÓPA ATLASZ A MAGYAR ÁLLAM ERDŐTÉRKÉPE 1: (1896) (FM ERDŐRENDEZÉS- MHKÜ) AZ OSZTRÁK-MAGYAR MONARCHIA 1: (1890) (FREYTAG) KÁRPÁTALJA 1: (1940) (NI. KIADÓ) RAJNAI HAVASOK 1: (1942) (NI. KIADÓ) SZÉKELYFÖLD 1: (1941) A MAGYAR SZENT KORONA ORSZÁGAI 1: (1909) MAGYARORSZÁG TRIANON ELŐTT ÉS UTÁN 1: (1929) 10

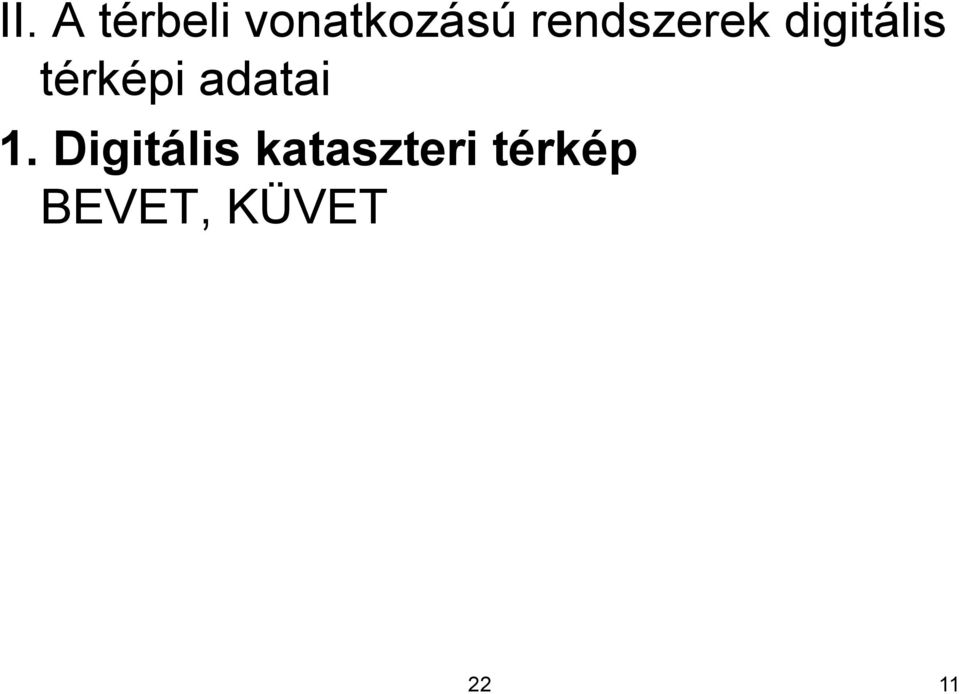

11 II. A térbeli vonatkozású rendszerek digitális térképi adatai 1. Digitális kataszteri térkép BEVET, KÜVET 11

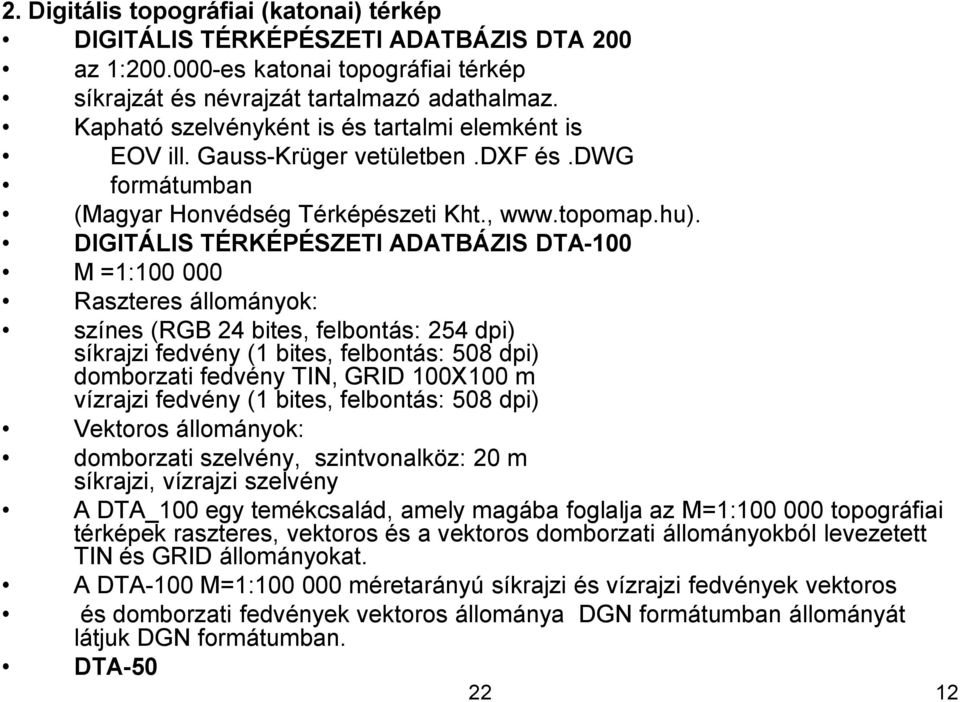

12 2. Digitális topográfiai (katonai) térkép DIGITÁLIS TÉRKÉPÉSZETI ADATBÁZIS DTA 200 az 1: es katonai topográfiai térkép síkrajzát és névrajzát tartalmazó adathalmaz. Kapható szelvényként is és tartalmi elemként is EOV ill. Gauss-Krüger vetületben.dxf és.dwg formátumban (Magyar Honvédség Térképészeti Kht., DIGITÁLIS TÉRKÉPÉSZETI ADATBÁZIS DTA-100 M =1: Raszteres állományok: színes (RGB 24 bites, felbontás: 254 dpi) síkrajzi fedvény (1 bites, felbontás: 508 dpi) domborzati fedvény TIN, GRID 100X100 m vízrajzi fedvény (1 bites, felbontás: 508 dpi) Vektoros állományok: domborzati szelvény, szintvonalköz: 20 m síkrajzi, vízrajzi szelvény A DTA_100 egy temékcsalád, amely magába foglalja az M=1: topográfiai térképek raszteres, vektoros és a vektoros domborzati állományokból levezetett TIN és GRID állományokat. A DTA-100 M=1: méretarányú síkrajzi és vízrajzi fedvények vektoros és domborzati fedvények vektoros állománya DGN formátumban állományát látjuk DGN formátumban. DTA-50 12

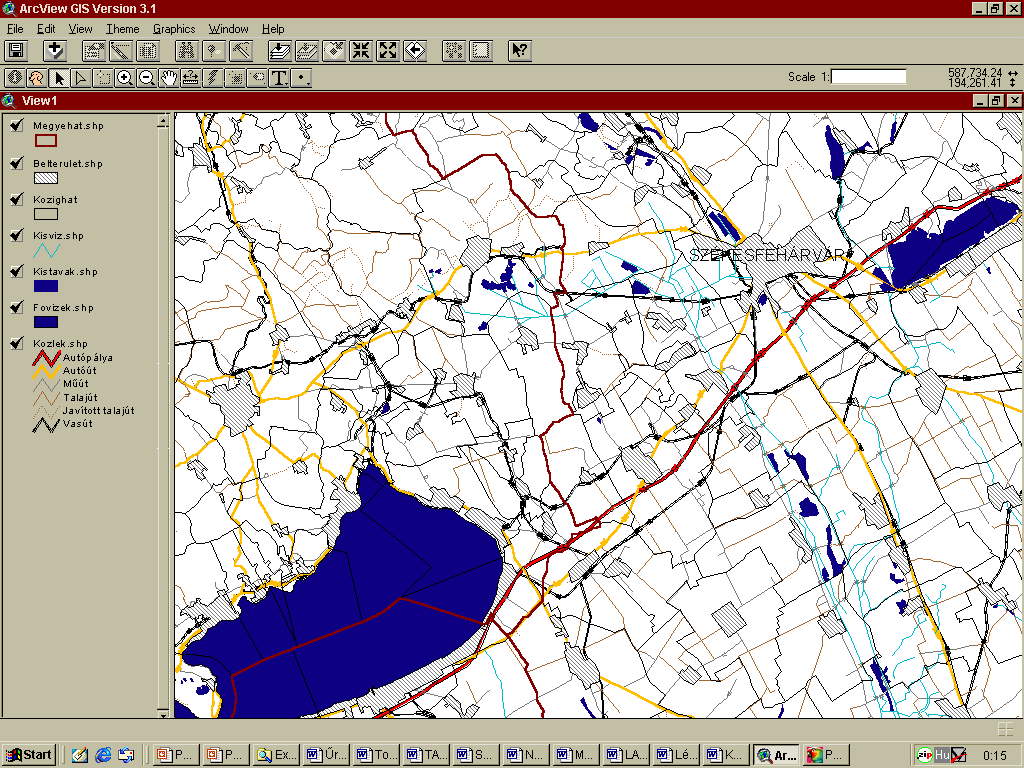

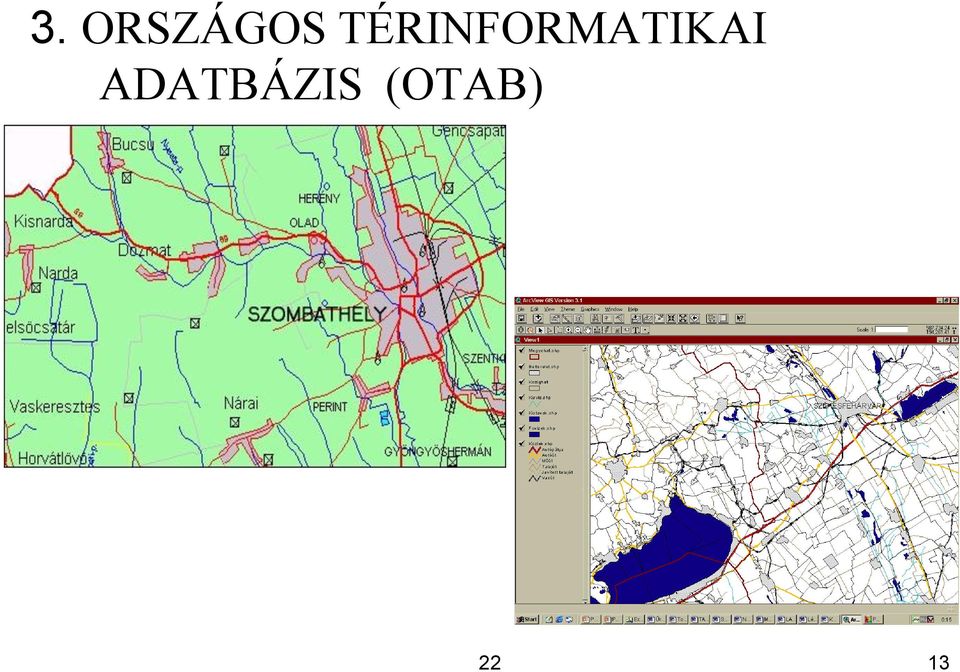

13 3. ORSZÁGOS TÉRINFORMATIKAI ADATBÁZIS (OTAB) 13

14 4. Digitális földtani térképek DIGITÁLIS FÖLDTANI TÉRKÉP M=1: DGN formátum az 1: földtani térkép szelvényezésében Gauss-Krüger vetületben (MÁFI) DIGITÁLIS FÖLDTANI TÉRKÉP M=1: DGN formátum Gauss-Krüger vetületben, szelvénybeosztás azonos a katonai topográfiai térképekével (MÁFI) 14

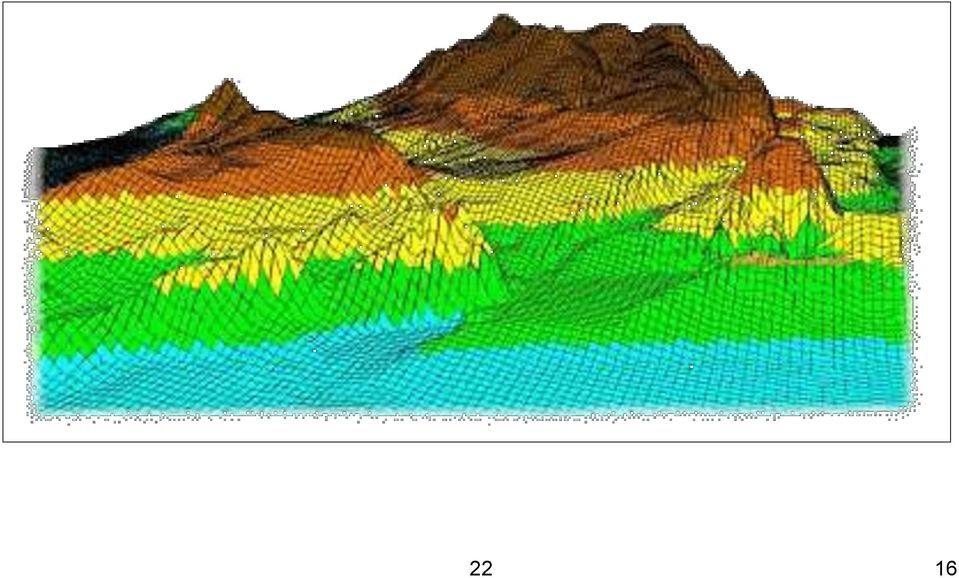

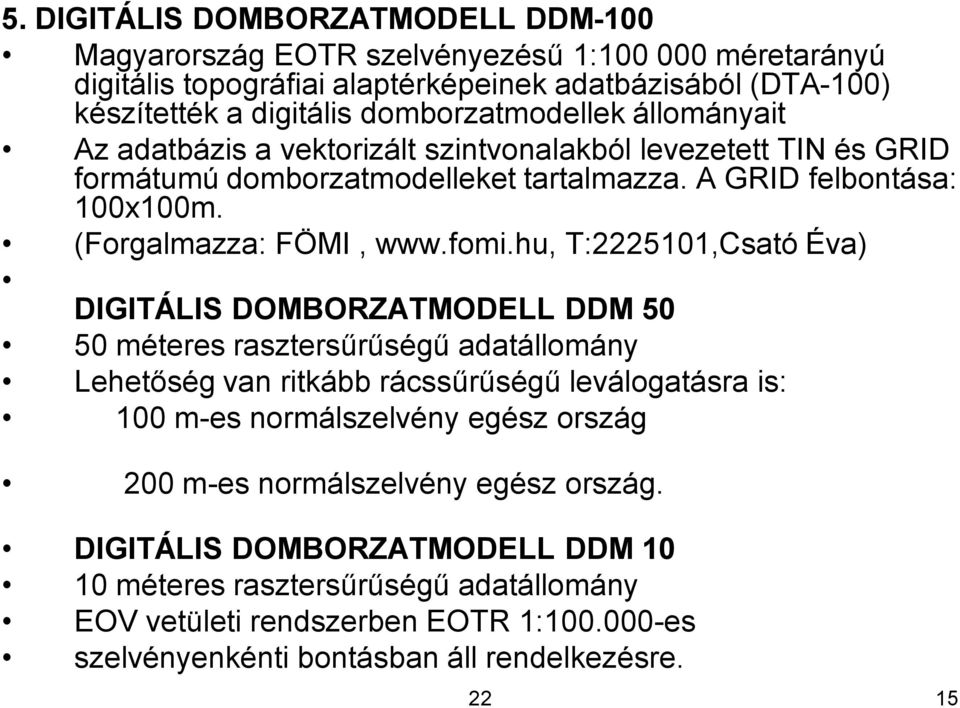

15 5. DIGITÁLIS DOMBORZATMODELL DDM-100 Magyarország EOTR szelvényezésű 1: méretarányú digitális topográfiai alaptérképeinek adatbázisából (DTA-100) készítették a digitális domborzatmodellek állományait Az adatbázis a vektorizált szintvonalakból levezetett TIN és GRID formátumú domborzatmodelleket tartalmazza. A GRID felbontása: 100x100m. (Forgalmazza: FÖMI, T:25101,Csató Éva) DIGITÁLIS DOMBORZATMODELL DDM méteres rasztersűrűségű adatállomány Lehetőség van ritkább rácssűrűségű leválogatásra is: 100 m-es normálszelvény egész ország 200 m-es normálszelvény egész ország. DIGITÁLIS DOMBORZATMODELL DDM méteres rasztersűrűségű adatállomány EOV vetületi rendszerben EOTR 1: es szelvényenkénti bontásban áll rendelkezésre. 15

16 16

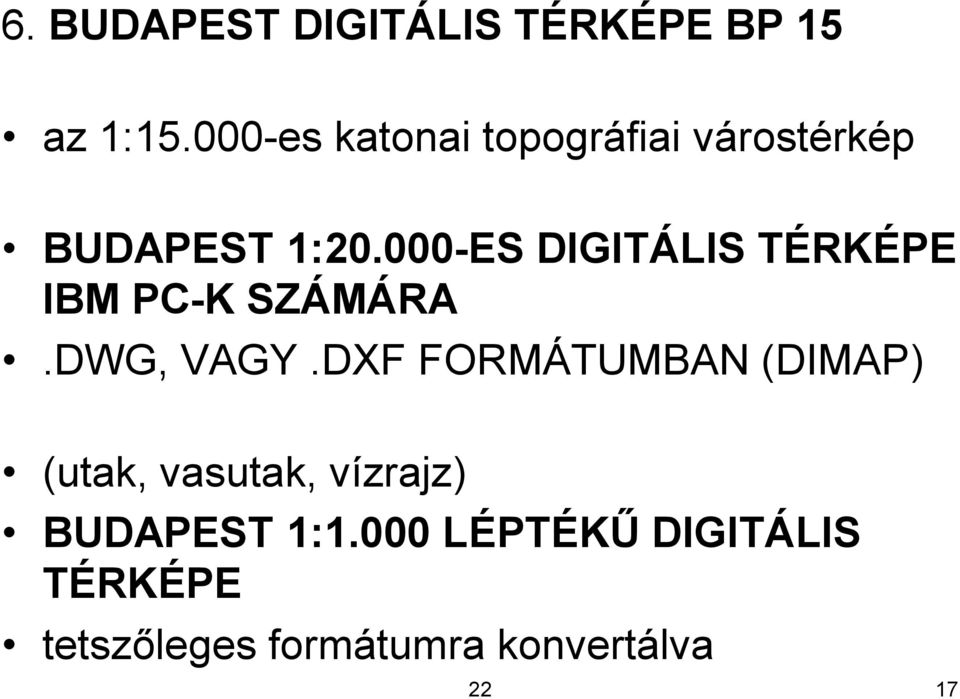

17 6. BUDAPEST DIGITÁLIS TÉRKÉPE BP 15 az 1: es katonai topográfiai várostérkép BUDAPEST 1: ES DIGITÁLIS TÉRKÉPE IBM PC-K SZÁMÁRA.DWG, VAGY.DXF FORMÁTUMBAN (DIMAP) (utak, vasutak, vízrajz) BUDAPEST 1:1.000 LÉPTÉKŰ DIGITÁLIS TÉRKÉPE tetszőleges formátumra konvertálva 17

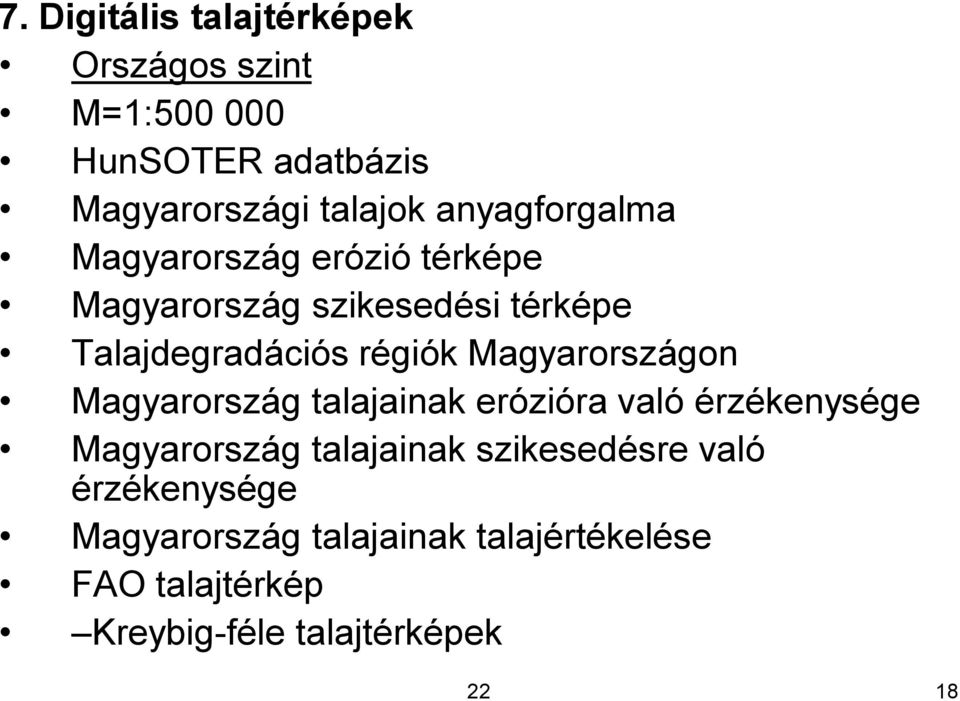

18 7. Digitális talajtérképek Országos szint M=1: HunSOTER adatbázis Magyarországi talajok anyagforgalma Magyarország erózió térképe Magyarország szikesedési térképe Talajdegradációs régiók Magyarországon Magyarország talajainak erózióra való érzékenysége Magyarország talajainak szikesedésre való érzékenysége Magyarország talajainak talajértékelése FAO talajtérkép Kreybig-féle talajtérképek 18

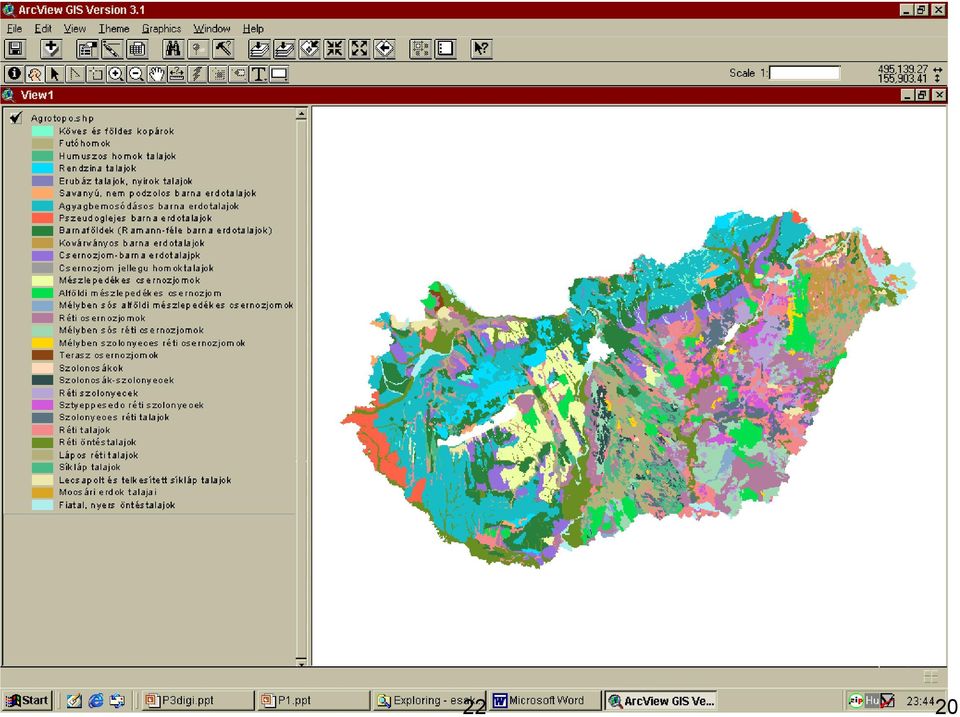

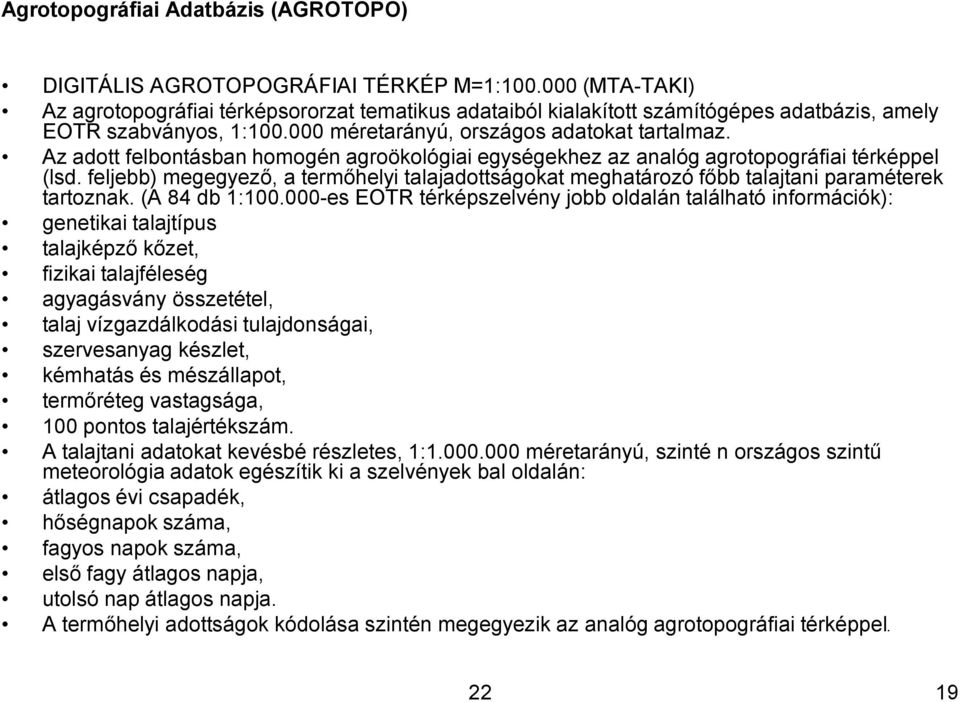

19 Agrotopográfiai Adatbázis (AGROTOPO) DIGITÁLIS AGROTOPOGRÁFIAI TÉRKÉP M=1: (MTA-TAKI) Az agrotopográfiai térképsororzat tematikus adataiból kialakított számítógépes adatbázis, amely EOTR szabványos, 1: méretarányú, országos adatokat tartalmaz. Az adott felbontásban homogén agroökológiai egységekhez az analóg agrotopográfiai térképpel (lsd. feljebb) megegyező, a termőhelyi talajadottságokat meghatározó főbb talajtani paraméterek tartoznak. (A 84 db 1: es EOTR térképszelvény jobb oldalán található információk): genetikai talajtípus talajképző kőzet, fizikai talajféleség agyagásvány összetétel, talaj vízgazdálkodási tulajdonságai, szervesanyag készlet, kémhatás és mészállapot, termőréteg vastagsága, 100 pontos talajértékszám. A talajtani adatokat kevésbé részletes, 1: méretarányú, szinté n országos szintű meteorológia adatok egészítik ki a szelvények bal oldalán: átlagos évi csapadék, hőségnapok száma, fagyos napok száma, első fagy átlagos napja, utolsó nap átlagos napja. A termőhelyi adottságok kódolása szintén megegyezik az analóg agrotopográfiai térképpel. 19

20 20

21 Géczi Gábor vezetésével a 60-as években kezdődött talajtérképezés, ami nemcsak talajismereti paraméterekkel töltötte fel a térképi adatokat, hanem növénykultúrák termesztésére is javaslatot tesz. A térképek Gauss-Krüger vetületűek, a térképlapok településenként különülnek el, nincs szelvényhálózata, M=1: Jelenleg megtalálhatóak az Agrárgazdasági Kutató Intézetben Üzemi talajtérképek A megyei Növényegészségügyi és Talajvédelmi állomás hálózat üzemi genetikus-és földértékelési talaj térképsorozatának táblaszintű adatai és agronómiai adatbázisa szintén olyan információforrás, amelynek térinformatikai feldolgozása megkerülhetetlen 21

22 8. Egyéb digitális térképi adatbázisok Felszíni és felszín alatti vízvédelmi területek VITUKI M=1: A Nemzeti Ökológiai Hálózat (NECONET) magyarországi tervezett területei (Forrásadatbázis: KVVM Természetvédelmi Hivatal M=1: , Magyarország természetvédelmi oltalom alatt álló területei (Forrásadatbázis: KVVM Természetvédelmi Hivatal M=1: , A veszélyeztetett mezei madárfajok számára fontos területek (Forrásadatbázis: MME Monitoring Központ térképi adatbázisa, M=1: ) Nemzetközi jelentőségű madárélőhelyek (Forrásadatbázis: MME (Nagy Szabolcs) térképi adatbázisa, M=1: , 25. térkép) NATURA2000 (Különleges madárvédelmi területek, Különleges természetvédelmi területek, KVVM Természetvédelmi Hivatal, Magyarország erdőterületeinek digitális adatállománya (Forrásadatbázis: FVM Erdészeti Hivatal térképi adatbázisa, M=1:20 000) Budapest és megyeszékhelyek digitális várostérképei 1:2000, 1:4000 (EOV) MATÉRIA (MAgyar közigazgatási TÉRinformatikai Adatbázis) M=1: A CARTOGRAPHIA térképi és a KSH település szintű leíró adatainak összekapcsolásával létrehozott adatbázis. Az ország több, mint 3100 településéről válogatott közigazgatási, népességi, ipari, kereskedelmi, idegenforgalmi, lakásellátottsági, oktatási, közművelődési, népszámlálási adatait tartalmazza. Térképi alapja 1: es méretarányú, 1994-es kiadású közigazgatási térképe. ( A FÖMI közigazgatási határokat tartalmazó (max. 1:5 000 méretarányú) térképei országhatár, régióhatár, megyehatár, kistérséghatár, településhatár szinten TeIr (az Országos Területfejlesztési és Területrendezési Információs Rendszer) a hálózatos infrastruktúrák térképeit a VÁTI forgalmazza: ( címen).

23 III. Leíró adatbázisok FNT Magyarország Földrajzinév-tára Települések, a településrészek, a tájak, kisebb területek (dűlők, erdők stb.) nevét, a természetvédelmi területek nevét, a domborzati és vízrajzi neveket, a térképi ábrázolásban megszokott nevezetes pontok (pl. rom, kilátó, kastély stb.), valamint egyes fontosabb közlekedési objektumok nevét, a földrajzi nevek összesen 39 típusát tartalmazza. Egy névrekord a földrajzi névvel jelölt objektum fekvését a megye és a helység feltüntetésével, valamint EOV és/vagy földrajzi koordinátapárral határozza meg. A változásvezetés folyamatos. TSTAR A KSH évenként kiadott településszinten összesített adatbázisa. Tartalmaz társadalmi, gazdasági adatokat, valamint a települések KSH kódját, amivel térinformatikai adatbázishoz kapcsolható. KSH adatok A KSH évenként kiadott, szabadon hozzáférhető társadalmi-gazdasági országos és megyei szintű adatai a következő címen érhetők el: 23
