1 COLLECTOR Combi 45S - 45S Combi 45SE Combi /0

2 CG rsb STIGA / :25 Pagina 1 1

3 CG rsb STIGA / :25 Pagina 2 2

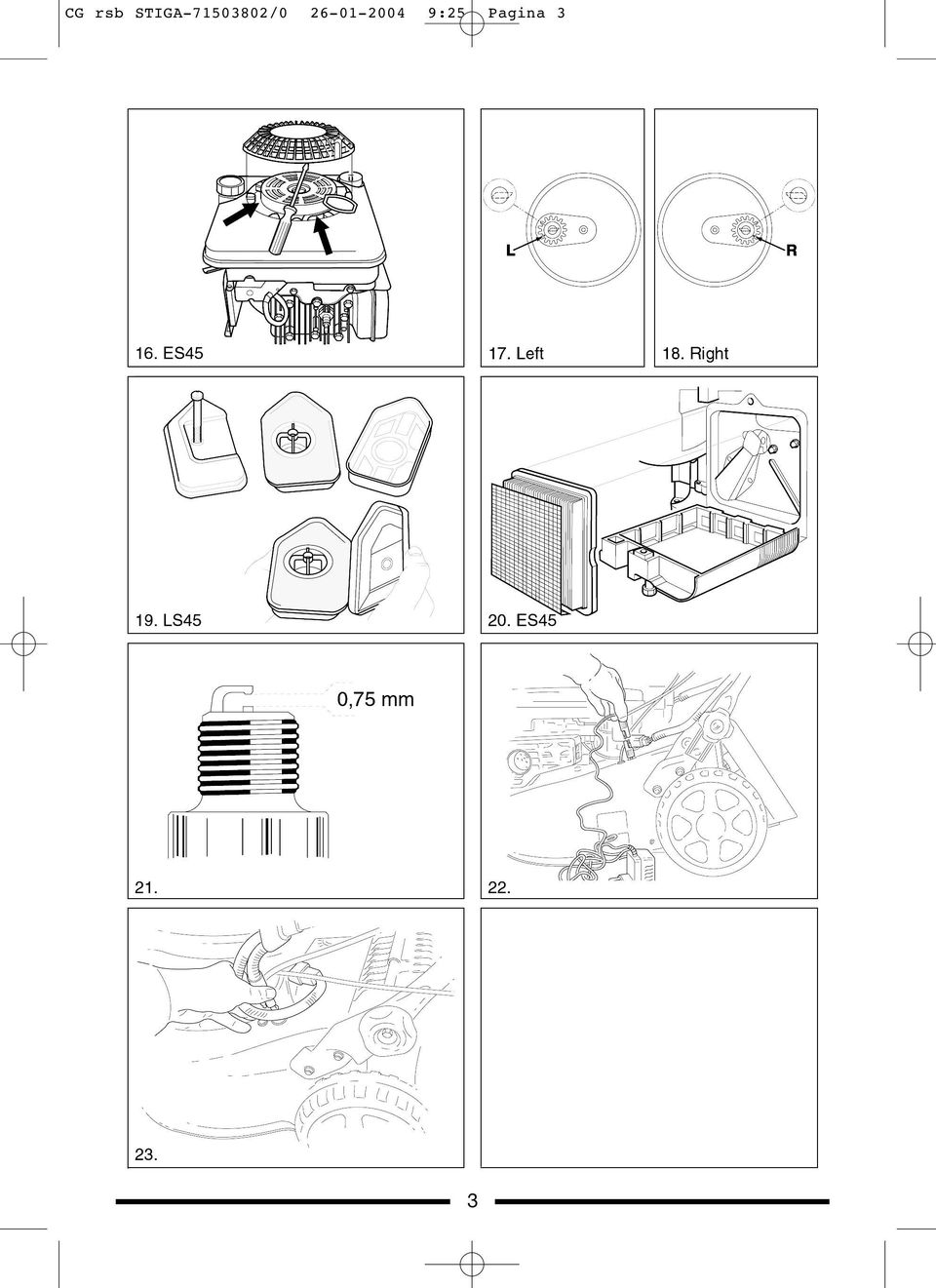

4 CG rsb STIGA / :25 Pagina 3 3

5 CG rsb STIGA / :25 Pagina 4 4

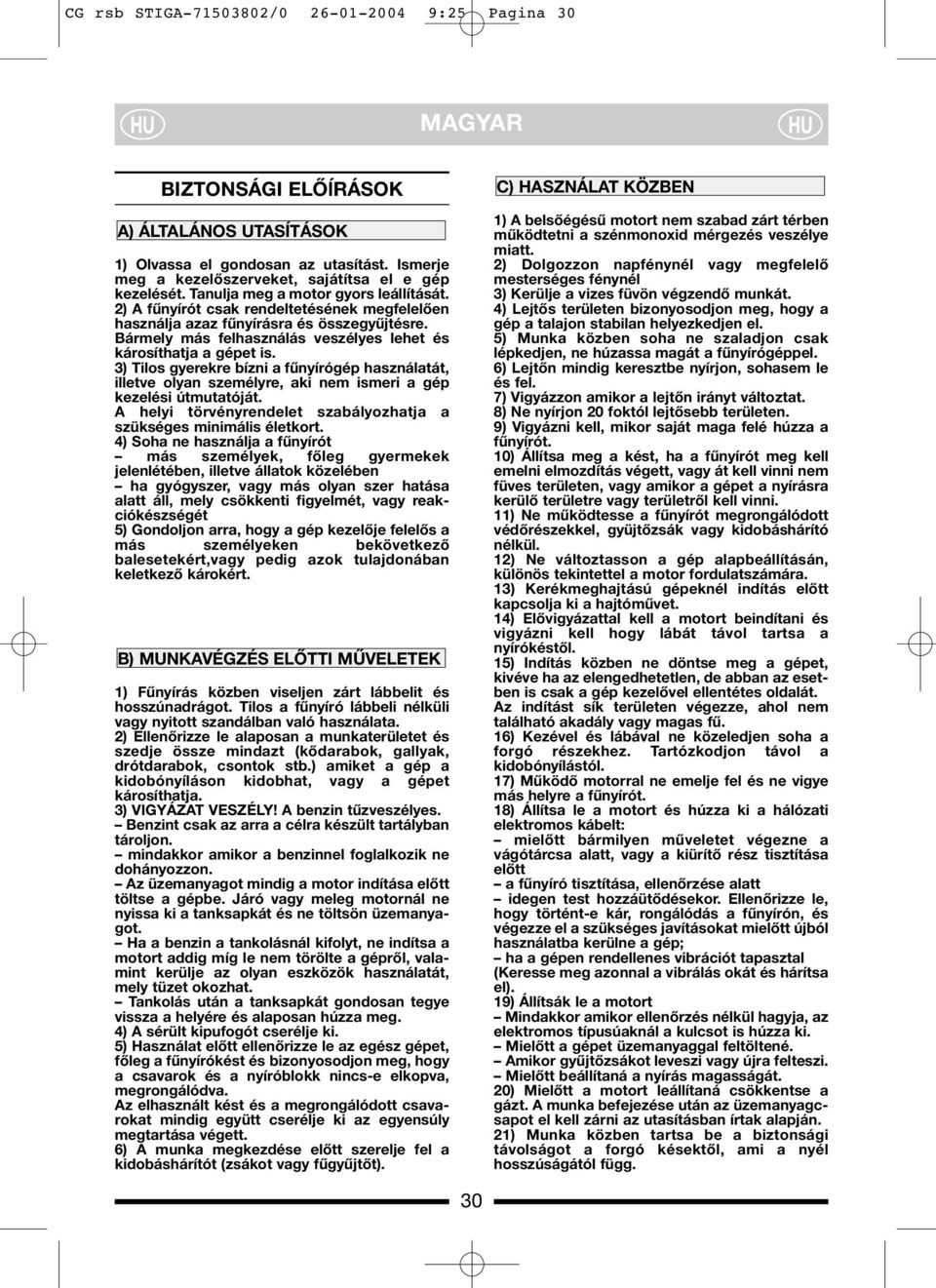

6 CG rsb STIGA / :25 Pagina 30 MAGYAR BIZTONSÁGI ELŐĺRÁSOK A) ÁLTALÁNOS UTASÍTÁSOK 1) Olvassa el gondosan az utasítást. Ismerje meg a kezelőszerveket, sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását. 2) A fűnyírót csak rendeltetésének megfelelően használja azaz fűnyírásra és összegyűjtésre. Bármely más felhasználás veszélyes lehet és károsíthatja a gépet is. 3) Tilos gyerekre bízni a fűnyírógép használatát, illetve olyan személyre, aki nem ismeri a gép kezelési útmutatóját. A helyi törvényrendelet szabályozhatja a szükséges minimális életkort. 4) Soha ne használja a fűnyírót más személyek, főleg gyermekek jelenlétében, illetve állatok közelében ha gyógyszer, vagy más olyan szer hatása alatt áll, mely csökkenti figyelmét, vagy reakciókészségét 5) Gondoljon arra, hogy a gép kezelője felelős a más személyeken bekövetkező balesetekért,vagy pedig azok tulajdonában keletkező károkért. B) MUNKAVÉGZÉS ELŐTTI MŰVELETEK 1) Fűnyírás közben viseljen zárt lábbelit és hosszúnadrágot. Tilos a fűnyíró lábbeli nélküli vagy nyitott szandálban való használata. 2) Ellenőrizze le alaposan a munkaterületet és szedje össze mindazt (kődarabok, gallyak, drótdarabok, csontok stb.) amiket a gép a kidobónyíláson kidobhat, vagy a gépet károsíthatja. 3) VIGYÁZAT VESZÉLY! A benzin tűzveszélyes. Benzint csak az arra a célra készült tartályban tároljon. mindakkor amikor a benzinnel foglalkozik ne dohányozzon. Az üzemanyagot mindig a motor indítása előtt töltse a gépbe. Járó vagy meleg motornál ne nyissa ki a tanksapkát és ne töltsön üzemanyagot. Ha a benzin a tankolásnál kifolyt, ne indítsa a motort addig míg le nem törölte a gépről, valamint kerülje az olyan eszközök használatát, mely tüzet okozhat. Tankolás után a tanksapkát gondosan tegye vissza a helyére és alaposan húzza meg. 4) A sérült kipufogót cserélje ki. 5) Használat előtt ellenőrizze le az egész gépet, főleg a fűnyírókést és bizonyosodjon meg, hogy a csavarok és a nyíróblokk nincs-e elkopva, megrongálódva. Az elhasznált kést és a megrongálódott csavarokat mindig együtt cserélje ki az egyensúly megtartása végett. 6) A munka megkezdése előtt szerelje fel a kidobáshárítót (zsákot vagy fűgyűjtőt). C) HASZNÁLAT KÖZBEN 1) A belsőégésű motort nem szabad zárt térben működtetni a szénmonoxid mérgezés veszélye miatt. 2) Dolgozzon napfénynél vagy megfelelő mesterséges fénynél 3) Kerülje a vizes füvön végzendő munkát. 4) Lejtős területen bizonyosodjon meg, hogy a gép a talajon stabilan helyezkedjen el. 5) Munka közben soha ne szaladjon csak lépkedjen, ne húzassa magát a fűnyírógéppel. 6) Lejtőn mindig keresztbe nyírjon, sohasem le és fel. 7) Vigyázzon amikor a lejtőn irányt változtat. 8) Ne nyírjon 20 foktól lejtősebb területen. 9) Vigyázni kell, mikor saját maga felé húzza a fűnyírót. 10) Állítsa meg a kést, ha a fűnyírót meg kell emelni elmozdítás végett, vagy át kell vinni nem füves területen, vagy amikor a gépet a nyírásra kerülő területre vagy területről kell vinni. 11) Ne működtesse a fűnyírót megrongálódott védőrészekkel, gyüjtőzsák vagy kidobáshárító nélkül. 12) Ne változtasson a gép alapbeállításán, különös tekintettel a motor fordulatszámára. 13) Kerékmeghajtású gépeknél indítás előtt kapcsolja ki a hajtóművet. 14) Elővigyázattal kell a motort beindítani és vigyázni kell hogy lábát távol tartsa a nyírókéstől. 15) Indítás közben ne döntse meg a gépet, kivéve ha az elengedhetetlen, de abban az esetben is csak a gép kezelővel ellentétes oldalát. Az indítást sík területen végezze, ahol nem található akadály vagy magas fű. 16) Kezével és lábával ne közeledjen soha a forgó részekhez. Tartózkodjon távol a kidobónyílástól. 17) Működő motorral ne emelje fel és ne vigye más helyre a fűnyírót. 18) Állítsa le a motort és húzza ki a hálózati elektromos kábelt: mielőtt bármilyen műveletet végezne a vágótárcsa alatt, vagy a kiürítő rész tisztítása előtt a fűnyíró tisztítása, ellenőrzése alatt idegen test hozzáütődésekor. Ellenőrizze le, hogy történt-e kár, rongálódás a fűnyírón, és végezze el a szükséges javításokat mielőtt újból használatba kerülne a gép; ha a gépen rendellenes vibrációt tapasztal (Keresse meg azonnal a vibrálás okát és hárítsa el). 19) Állítsák le a motort Mindakkor amikor ellenőrzés nélkül hagyja, az elektromos típusúaknál a kulcsot is húzza ki. Mielőtt a gépet üzemanyaggal feltöltené. Amikor gyűjtőzsákot leveszi vagy újra felteszi. Mielőtt beállítaná a nyírás magasságát. 20) Mielőtt a motort leállítaná csökkentse a gázt. A munka befejezése után az üzemanyagcsapot el kell zárni az utasításban írtak alapján. 21) Munka közben tartsa be a biztonsági távolságot a forgó késektől, ami a nyél hosszúságától függ. 30

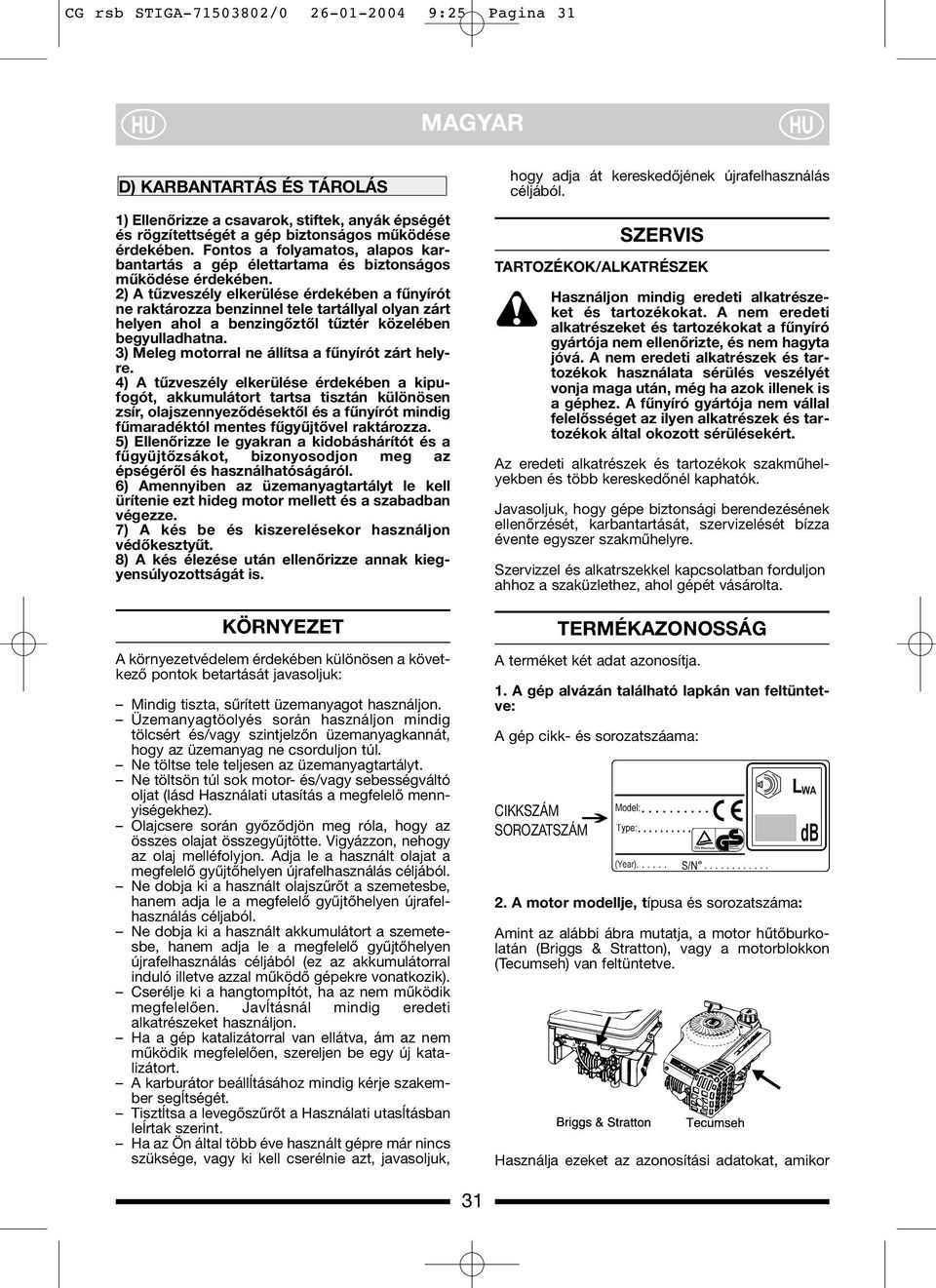

7 CG rsb STIGA / :25 Pagina 31 MAGYAR D) KARBANTARTÁS ÉS TÁROLÁS 1) Ellenőrizze a csavarok, stiftek, anyák épségét és rögzítettségét a gép biztonságos működése érdekében. Fontos a folyamatos, alapos karbantartás a gép élettartama és biztonságos működése érdekében. 2) A tűzveszély elkerülése érdekében a fűnyírót ne raktározza benzinnel tele tartállyal olyan zárt helyen ahol a benzingőztől tűztér közelében begyulladhatna. 3) Meleg motorral ne állítsa a fűnyírót zárt helyre. 4) A tűzveszély elkerülése érdekében a kipufogót, akkumulátort tartsa tisztán különösen zsír, olajszennyeződésektől és a fűnyírót mindig fűmaradéktól mentes fűgyűjtővel raktározza. 5) Ellenőrizze le gyakran a kidobáshárítót és a fűgyüjtőzsákot, bizonyosodjon meg az épségéről és használhatóságáról. 6) Amennyiben az üzemanyagtartályt le kell ürítenie ezt hideg motor mellett és a szabadban végezze. 7) A kés be és kiszerelésekor használjon védőkesztyűt. 8) A kés élezése után ellenőrizze annak kiegyensúlyozottságát is. KÖRNYEZET A környezetvédelem érdekében különösen a következő pontok betartását javasoljuk: Mindig tiszta, sűrített üzemanyagot használjon. Üzemanyagtöolyés során használjon mindig tölcsért és/vagy szintjelzőn üzemanyagkannát, hogy az üzemanyag ne csorduljon túl. Ne töltse tele teljesen az üzemanyagtartályt. Ne töltsön túl sok motor- és/vagy sebességváltó oljat (lásd Használati utasítás a megfelelő mennyiségekhez). Olajcsere során győződjön meg róla, hogy az összes olajat összegyűjtötte. Vigyázzon, nehogy az olaj melléfolyjon. Adja le a használt olajat a megfelelő gyűjtőhelyen újrafelhasználás céljából. Ne dobja ki a használt olajszűrőt a szemetesbe, hanem adja le a megfelelő gyűjtőhelyen újrafelhasználás céljaból. Ne dobja ki a használt akkumulátort a szemetesbe, hanem adja le a megfelelő gyűjtőhelyen újrafelhasználás céljából (ez az akkumulátorral induló illetve azzal működő gépekre vonatkozik). Cserélje ki a hangtompítót, ha az nem működik megfelelően. Javĺtásnál mindig eredeti alkatrészeket használjon. Ha a gép katalizátorral van ellátva, ám az nem működik megfelelően, szereljen be egy új katalizátort. A karburátor beállĺtásához mindig kérje szakember segĺtségét. Tisztĺtsa a levegőszűrőt a Használati utasĺtásban leĺrtak szerint. Ha az Ön által több éve használt gépre már nincs szüksége, vagy ki kell cserélnie azt, javasoljuk, hogy adja át kereskedőjének újrafelhasználás céljából. SZERVIS TARTOZÉKOK/ALKATRÉSZEK Használjon mindig eredeti alkatrészeket és tartozékokat. A nem eredeti alkatrészeket és tartozékokat a fűnyíró gyártója nem ellenőrizte, és nem hagyta jóvá. A nem eredeti alkatrészek és tartozékok használata sérülés veszélyét vonja maga után, még ha azok illenek is a géphez. A fűnyíró gyártója nem vállal felelősséget az ilyen alkatrészek és tartozékok által okozott sérülésekért. Az eredeti alkatrészek és tartozékok szakműhelyekben és több kereskedőnél kaphatók. Javasoljuk, hogy gépe biztonsági berendezésének ellenőrzését, karbantartását, szervizelését bízza évente egyszer szakműhelyre. Szervizzel és alkatrszekkel kapcsolatban forduljon ahhoz a szaküzlethez, ahol gépét vásárolta. TERMÉKAZONOSSÁG A terméket két adat azonosítja. 1. A gép alvázán található lapkán van feltüntetve: A gép cikk- és sorozatszáama: CIKKSZÁM SOROZATSZÁM 2. A motor modellje, típusa és sorozatszáma: Amint az alábbi ábra mutatja, a motor hűtőburkolatán (Briggs & Stratton), vagy a motorblokkon (Tecumseh) van feltüntetve. Használja ezeket az azonosítási adatokat, amikor 31

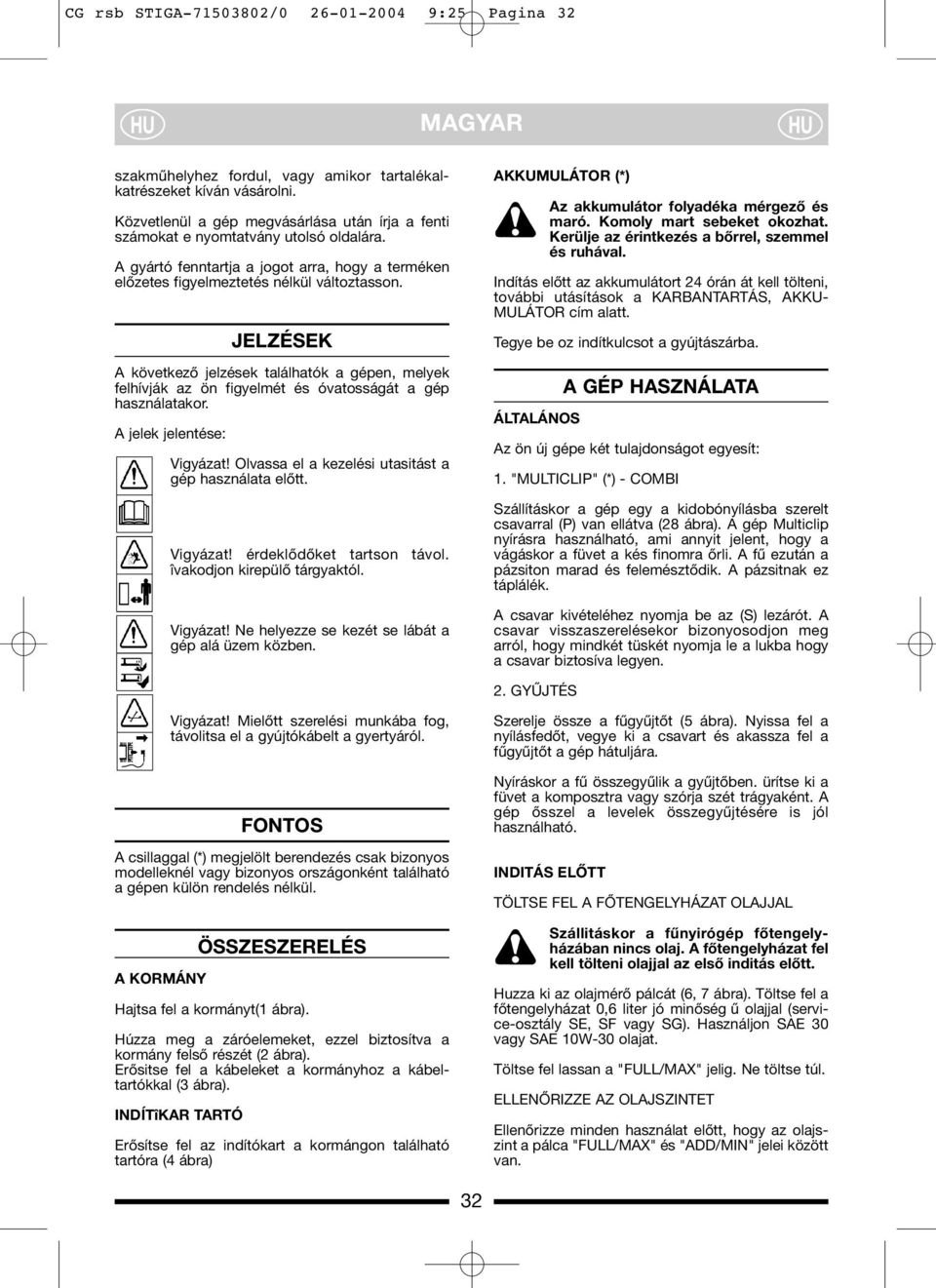

8 CG rsb STIGA / :25 Pagina 32 MAGYAR szakműhelyhez fordul, vagy amikor tartalékalkatrészeket kíván vásárolni. Közvetlenül a gép megvásárlása után írja a fenti számokat e nyomtatvány utolsó oldalára. A gyártó fenntartja a jogot arra, hogy a terméken előzetes figyelmeztetés nélkül változtasson. JELZÉSEK A következő jelzések találhatók a gépen, melyek felhívják az ön figyelmét és óvatosságát a gép használatakor. A jelek jelentése: Vigyázat! Olvassa el a kezelési utasitást a gép használata előtt. Vigyázat! érdeklődőket tartson távol. îvakodjon kirepülő tárgyaktól. Vigyázat! Ne helyezze se kezét se lábát a gép alá üzem közben. AKKUMULÁTOR (*) Az akkumulátor folyadéka mérgező és maró. Komoly mart sebeket okozhat. Kerülje az érintkezés a bőrrel, szemmel és ruhával. Indítás előtt az akkumulátort 24 órán át kell tölteni, további utásítások a KARBANTARTÁS, AKKU- MULÁTOR cím alatt. Tegye be oz indítkulcsot a gyújtászárba. ÁLTALÁNOS A GÉP HASZNÁLATA Az ön új gépe két tulajdonságot egyesít: 1. "MULTICLIP" (*) - COMBI Szállításkor a gép egy a kidobónyílásba szerelt csavarral (P) van ellátva (28 ábra). A gép Multiclip nyírásra használható, ami annyit jelent, hogy a vágáskor a füvet a kés finomra őrli. A fű ezután a pázsiton marad és felemésztődik. A pázsitnak ez táplálék. A csavar kivételéhez nyomja be az (S) lezárót. A csavar visszaszerelésekor bizonyosodjon meg arról, hogy mindkét tüskét nyomja le a lukba hogy a csavar biztosíva legyen. 2. GYŰJTÉS Vigyázat! Mielőtt szerelési munkába fog, távolitsa el a gyújtókábelt a gyertyáról. FONTOS A csillaggal (*) megjelölt berendezés csak bizonyos modelleknél vagy bizonyos országonként található a gépen külön rendelés nélkül. A KORMÁNY ÖSSZESZERELÉS Hajtsa fel a kormányt(1 ábra). Húzza meg a záróelemeket, ezzel biztosítva a kormány felső részét (2 ábra). Erősitse fel a kábeleket a kormányhoz a kábeltartókkal (3 ábra). INDÍTîKAR TARTÓ Erősítse fel az indítókart a kormángon található tartóra (4 ábra) Szerelje össze a fűgyűjtőt (5 ábra). Nyissa fel a nyílásfedőt, vegye ki a csavart és akassza fel a fűgyűjtőt a gép hátuljára. Nyíráskor a fű összegyűlik a gyűjtőben. ürítse ki a füvet a komposztra vagy szórja szét trágyaként. A gép ősszel a levelek összegyűjtésére is jól használható. INDITÁS ELŐTT TÖLTSE FEL A FŐTENGELYHÁZAT OLAJJAL Szállitáskor a fűnyirógép főtengelyházában nincs olaj. A főtengelyházat fel kell tölteni olajjal az első inditás előtt. Huzza ki az olajmérő pálcát (6, 7 ábra). Töltse fel a főtengelyházat 0,6 liter jó minőség ű olajjal (service-osztály SE, SF vagy SG). Használjon SAE 30 vagy SAE 10W-30 olajat. Töltse fel lassan a "FULL/MAX" jelig. Ne töltse túl. ELLENŐRIZZE AZ OLAJSZINTET Ellenőrizze minden használat előtt, hogy az olajszint a pálca "FULL/MAX" és "ADD/MIN" jelei között van. 32

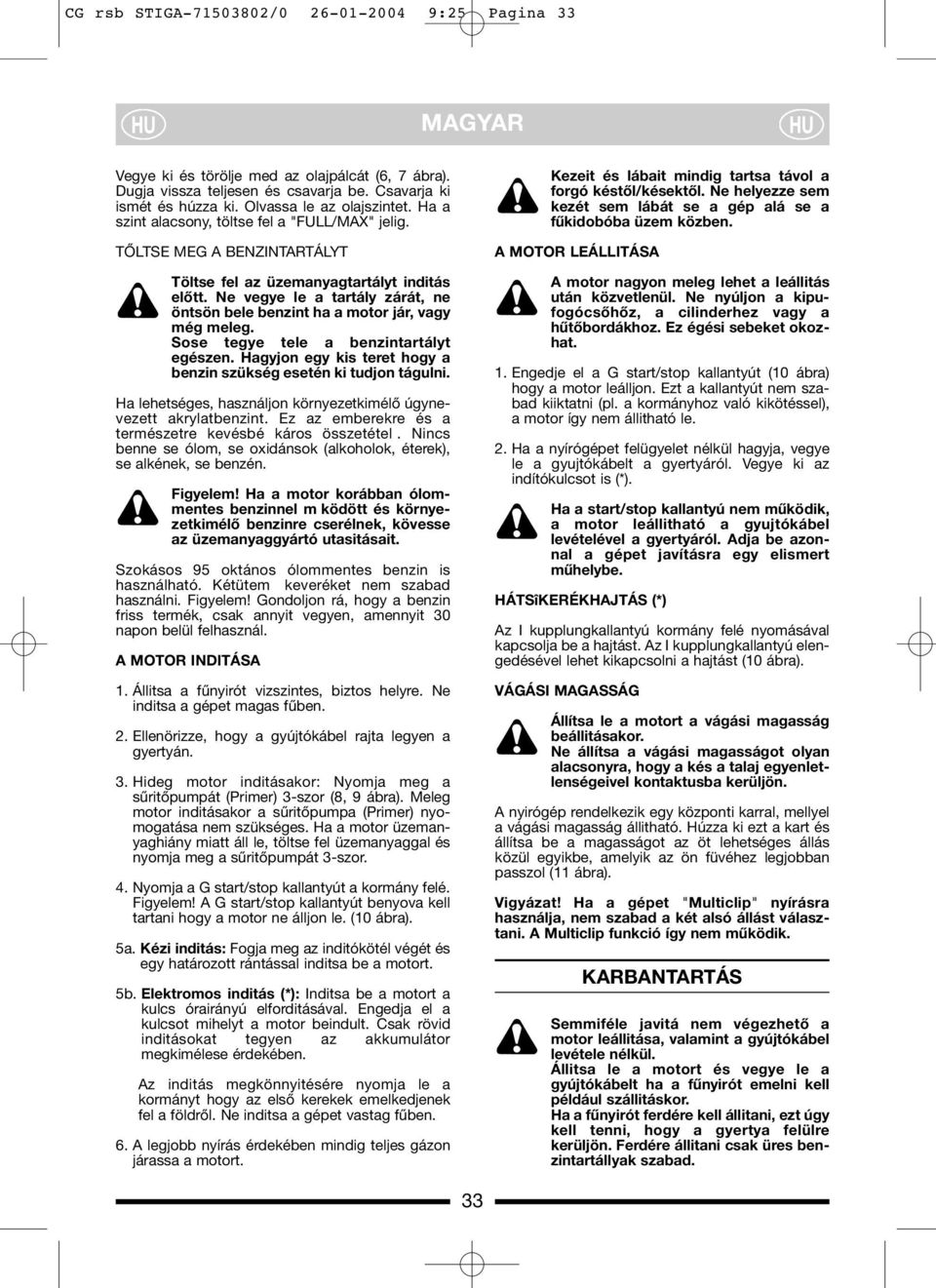

9 CG rsb STIGA / :25 Pagina 33 MAGYAR Vegye ki és törölje med az olajpálcát (6, 7 ábra). Dugja vissza teljesen és csavarja be. Csavarja ki ismét és húzza ki. Olvassa le az olajszintet. Ha a szint alacsony, töltse fel a "FULL/MAX" jelig. TŐLTSE MEG A BENZINTARTÁLYT Töltse fel az üzemanyagtartályt inditás előtt. Ne vegye le a tartály zárát, ne öntsön bele benzint ha a motor jár, vagy még meleg. Sose tegye tele a benzintartályt egészen. Hagyjon egy kis teret hogy a benzin szükség esetén ki tudjon tágulni. Ha lehetséges, használjon környezetkimélő úgynevezett akrylatbenzint. Ez az emberekre és a természetre kevésbé káros összetétel. Nincs benne se ólom, se oxidánsok (alkoholok, éterek), se alkének, se benzén. Figyelem! Ha a motor korábban ólommentes benzinnel m ködött és környezetkimélő benzinre cserélnek, kövesse az üzemanyaggyártó utasitásait. Szokásos 95 oktános ólommentes benzin is használható. Kétütem keveréket nem szabad használni. Figyelem! Gondoljon rá, hogy a benzin friss termék, csak annyit vegyen, amennyit 30 napon belül felhasznál. A MOTOR INDITÁSA 1. Állitsa a fűnyirót vizszintes, biztos helyre. Ne inditsa a gépet magas fűben. 2. Ellenörizze, hogy a gyújtókábel rajta legyen a gyertyán. 3. Hideg motor inditásakor: Nyomja meg a sűritőpumpát (Primer) 3-szor (8, 9 ábra). Meleg motor inditásakor a sűritőpumpa (Primer) nyomogatása nem szükséges. Ha a motor üzemanyaghiány miatt áll le, töltse fel üzemanyaggal és nyomja meg a sűritőpumpát 3-szor. 4. Nyomja a G start/stop kallantyút a kormány felé. Figyelem! A G start/stop kallantyút benyova kell tartani hogy a motor ne álljon le. (10 ábra). 5a. Kézi inditás: Fogja meg az inditókötél végét és egy határozott rántással inditsa be a motort. 5b. Elektromos inditás (*): Inditsa be a motort a kulcs órairányú elforditásával. Engedja el a kulcsot mihelyt a motor beindult. Csak rövid inditásokat tegyen az akkumulátor megkimélese érdekében. Az inditás megkönnyitésére nyomja le a kormányt hogy az első kerekek emelkedjenek fel a földről. Ne inditsa a gépet vastag fűben. 6. A legjobb nyírás érdekében mindig teljes gázon járassa a motort. Kezeit és lábait mindig tartsa távol a forgó késtől/késektől. Ne helyezze sem kezét sem lábát se a gép alá se a fűkidobóba üzem közben. A MOTOR LEÁLLITÁSA A motor nagyon meleg lehet a leállitás után közvetlenül. Ne nyúljon a kipufogócsőhőz, a cilinderhez vagy a hűtőbordákhoz. Ez égési sebeket okozhat. 1. Engedje el a G start/stop kallantyút (10 ábra) hogy a motor leálljon. Ezt a kallantyút nem szabad kiiktatni (pl. a kormányhoz való kikötéssel), a motor így nem állitható le. 2. Ha a nyírógépet felügyelet nélkül hagyja, vegye le a gyujtókábelt a gyertyáról. Vegye ki az indítókulcsot is (*). Ha a start/stop kallantyú nem működik, a motor leállitható a gyujtókábel levételével a gyertyáról. Adja be azonnal a gépet javításra egy elismert műhelybe. HÁTSîKERÉKHAJTÁS (*) Az I kupplungkallantyú kormány felé nyomásával kapcsolja be a hajtást. Az I kupplungkallantyú elengedésével lehet kikapcsolni a hajtást (10 ábra). VÁGÁSI MAGASSÁG Állítsa le a motort a vágási magasság beállitásakor. Ne állítsa a vágási magasságot olyan alacsonyra, hogy a kés a talaj egyenletlenségeivel kontaktusba kerüljön. A nyirógép rendelkezik egy központi karral, mellyel a vágási magasság állitható. Húzza ki ezt a kart és állítsa be a magasságot az öt lehetséges állás közül egyikbe, amelyik az ön füvéhez legjobban passzol (11 ábra). Vigyázat! Ha a gépet "Multiclip" nyírásra használja, nem szabad a két alsó állást választani. A Multiclip funkció így nem működik. KARBANTARTÁS Semmiféle javitá nem végezhető a motor leállitása, valamint a gyújtókábel levétele nélkül. Állitsa le a motort és vegye le a gyújtókábelt ha a fűnyirót emelni kell például szállitáskor. Ha a fűnyirót ferdére kell állitani, ezt úgy kell tenni, hogy a gyertya felülre kerüljön. Ferdére állitani csak üres benzintartállyak szabad. 33

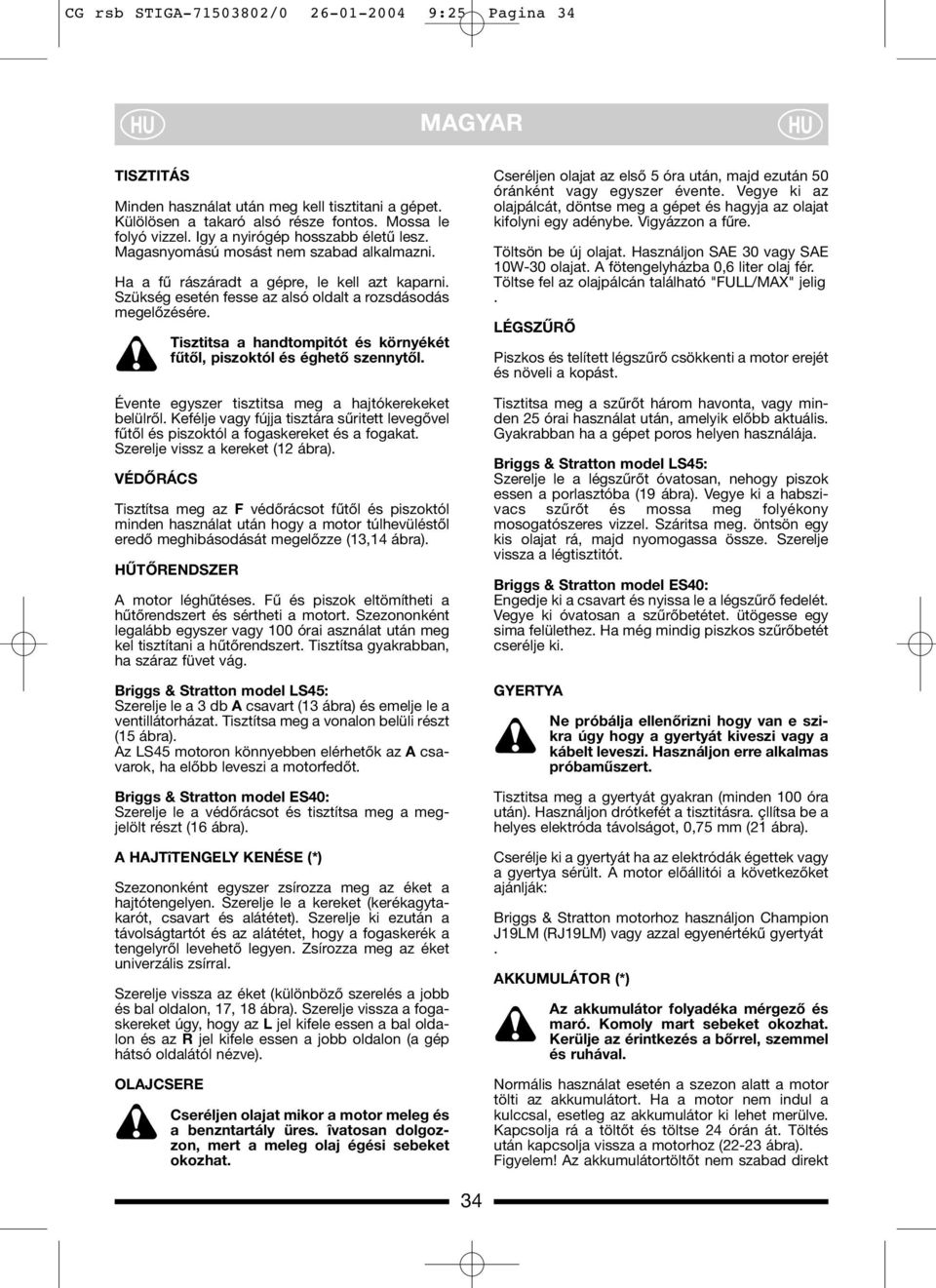

10 CG rsb STIGA / :25 Pagina 34 MAGYAR TISZTITÁS Minden használat után meg kell tisztitani a gépet. Külölösen a takaró alsó része fontos. Mossa le folyó vizzel. Igy a nyirógép hosszabb életű lesz. Magasnyomású mosást nem szabad alkalmazni. Ha a fű rászáradt a gépre, le kell azt kaparni. Szükség esetén fesse az alsó oldalt a rozsdásodás megelőzésére. Tisztitsa a handtompitót és környékét fűtől, piszoktól és éghető szennytől. Évente egyszer tisztitsa meg a hajtókerekeket belülről. Kefélje vagy fújja tisztára sűritett levegővel fűtől és piszoktól a fogaskereket és a fogakat. Szerelje vissz a kereket (12 ábra). VÉDŐRÁCS Tisztítsa meg az F védőrácsot fűtől és piszoktól minden használat után hogy a motor túlhevüléstől eredő meghibásodását megelőzze (13,14 ábra). HŰTŐRENDSZER A motor léghűtéses. Fű és piszok eltömítheti a hűtőrendszert és sértheti a motort. Szezononként legalább egyszer vagy 100 órai asználat után meg kel tisztítani a hűtőrendszert. Tisztítsa gyakrabban, ha száraz füvet vág. Briggs & Stratton model LS45: Szerelje le a 3 db A csavart (13 ábra) és emelje le a ventillátorházat. Tisztítsa meg a vonalon belüli részt (15 ábra). Az LS45 motoron könnyebben elérhetők az A csavarok, ha előbb leveszi a motorfedőt. Briggs & Stratton model ES40: Szerelje le a védőrácsot és tisztítsa meg a megjelölt részt (16 ábra). A HAJTîTENGELY KENÉSE (*) Szezononként egyszer zsírozza meg az éket a hajtótengelyen. Szerelje le a kereket (kerékagytakarót, csavart és alátétet). Szerelje ki ezután a távolságtartót és az alátétet, hogy a fogaskerék a tengelyről levehető legyen. Zsírozza meg az éket univerzális zsírral. Szerelje vissza az éket (különböző szerelés a jobb és bal oldalon, 17, 18 ábra). Szerelje vissza a fogaskereket úgy, hogy az L jel kifele essen a bal oldalon és az R jel kifele essen a jobb oldalon (a gép hátsó oldalától nézve). OLAJCSERE Cseréljen olajat mikor a motor meleg és a benzntartály üres. îvatosan dolgozzon, mert a meleg olaj égési sebeket okozhat. Cseréljen olajat az első 5 óra után, majd ezután 50 óránként vagy egyszer évente. Vegye ki az olajpálcát, döntse meg a gépet és hagyja az olajat kifolyni egy adénybe. Vigyázzon a fűre. Töltsön be új olajat. Használjon SAE 30 vagy SAE 10W-30 olajat. A fötengelyházba 0,6 liter olaj fér. Töltse fel az olajpálcán található "FULL/MAX" jelig. LÉGSZŰRŐ Piszkos és telített légszűrő csökkenti a motor erejét és növeli a kopást. Tisztitsa meg a szűrőt három havonta, vagy minden 25 órai használat után, amelyik előbb aktuális. Gyakrabban ha a gépet poros helyen használája. Briggs & Stratton model LS45: Szerelje le a légszűrőt óvatosan, nehogy piszok essen a porlasztóba (19 ábra). Vegye ki a habszivacs szűrőt és mossa meg folyékony mosogatószeres vizzel. Száritsa meg. öntsön egy kis olajat rá, majd nyomogassa össze. Szerelje vissza a légtisztitót. Briggs & Stratton model ES40: Engedje ki a csavart és nyissa le a légszűrő fedelét. Vegye ki óvatosan a szűrőbetétet. ütögesse egy sima felülethez. Ha még mindig piszkos szűrőbetét cserélje ki. GYERTYA Ne próbálja ellenőrizni hogy van e szikra úgy hogy a gyertyát kiveszi vagy a kábelt leveszi. Használjon erre alkalmas próbaműszert. Tisztitsa meg a gyertyát gyakran (minden 100 óra után). Használjon drótkefét a tisztitásra. çllítsa be a helyes elektróda távolságot, 0,75 mm (21 ábra). Cserélje ki a gyertyát ha az elektródák égettek vagy a gyertya sérült. A motor előállitói a következőket ajánlják: Briggs & Stratton motorhoz használjon Champion J19LM (RJ19LM) vagy azzal egyenértékű gyertyát. AKKUMULÁTOR (*) Az akkumulátor folyadéka mérgező és maró. Komoly mart sebeket okozhat. Kerülje az érintkezés a bőrrel, szemmel és ruhával. Normális használat esetén a szezon alatt a motor tölti az akkumulátort. Ha a motor nem indul a kulccsal, esetleg az akkumulátor ki lehet merülve. Kapcsolja rá a töltőt és töltse 24 órán át. Töltés után kapcsolja vissza a motorhoz (22-23 ábra). Figyelem! Az akkumulátortöltőt nem szabad direkt 34

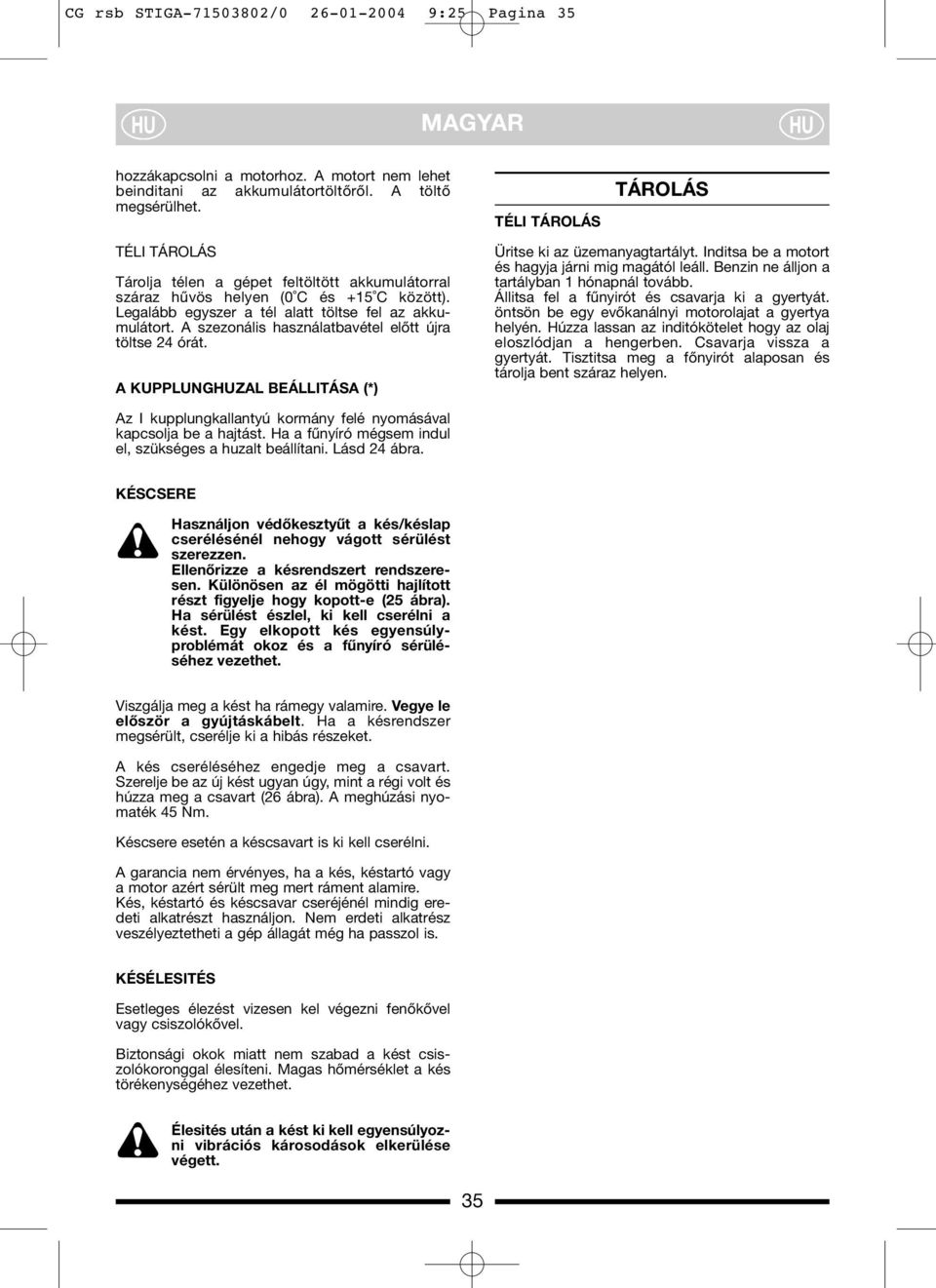

11 CG rsb STIGA / :25 Pagina 35 MAGYAR hozzákapcsolni a motorhoz. A motort nem lehet beinditani az akkumulátortöltőről. A töltő megsérülhet. TÉLI TÁROLÁS TÁROLÁS TÉLI TÁROLÁS Tárolja télen a gépet feltöltött akkumulátorral száraz hűvös helyen (0 C és +15 C között). Legalább egyszer a tél alatt töltse fel az akkumulátort. A szezonális használatbavétel előtt újra töltse 24 órát. A KUPPLUNGZAL BEÁLLITÁSA (*) Üritse ki az üzemanyagtartályt. Inditsa be a motort és hagyja járni mig magától leáll. Benzin ne álljon a tartályban 1 hónapnál tovább. Állitsa fel a fűnyirót és csavarja ki a gyertyát. öntsön be egy evőkanálnyi motorolajat a gyertya helyén. Húzza lassan az inditókötelet hogy az olaj eloszlódjan a hengerben. Csavarja vissza a gyertyát. Tisztitsa meg a főnyirót alaposan és tárolja bent száraz helyen. Az I kupplungkallantyú kormány felé nyomásával kapcsolja be a hajtást. Ha a fűnyíró mégsem indul el, szükséges a huzalt beállítani. Lásd 24 ábra. KÉSCSERE Használjon védőkesztyűt a kés/késlap cserélésénél nehogy vágott sérülést szerezzen. Ellenőrizze a késrendszert rendszeresen. Különösen az él mögötti hajlított részt figyelje hogy kopott-e (25 ábra). Ha sérülést észlel, ki kell cserélni a kést. Egy elkopott kés egyensúlyproblémát okoz és a fűnyíró sérüléséhez vezethet. Viszgálja meg a kést ha rámegy valamire. Vegye le először a gyújtáskábelt. Ha a késrendszer megsérült, cserélje ki a hibás részeket. A kés cseréléséhez engedje meg a csavart. Szerelje be az új kést ugyan úgy, mint a régi volt és húzza meg a csavart (26 ábra). A meghúzási nyomaték 45 Nm. Késcsere esetén a késcsavart is ki kell cserélni. A garancia nem érvényes, ha a kés, késtartó vagy a motor azért sérült meg mert ráment alamire. Kés, késtartó és késcsavar cseréjénél mindig eredeti alkatrészt használjon. Nem erdeti alkatrész veszélyeztetheti a gép állagát még ha passzol is. KÉSÉLESITÉS Esetleges élezést vizesen kel végezni fenőkővel vagy csiszolókővel. Biztonsági okok miatt nem szabad a kést csiszolókoronggal élesíteni. Magas hőmérséklet a kés törékenységéhez vezethet. Élesités után a kést ki kell egyensúlyozni vibrációs károsodások elkerülése végett. 35

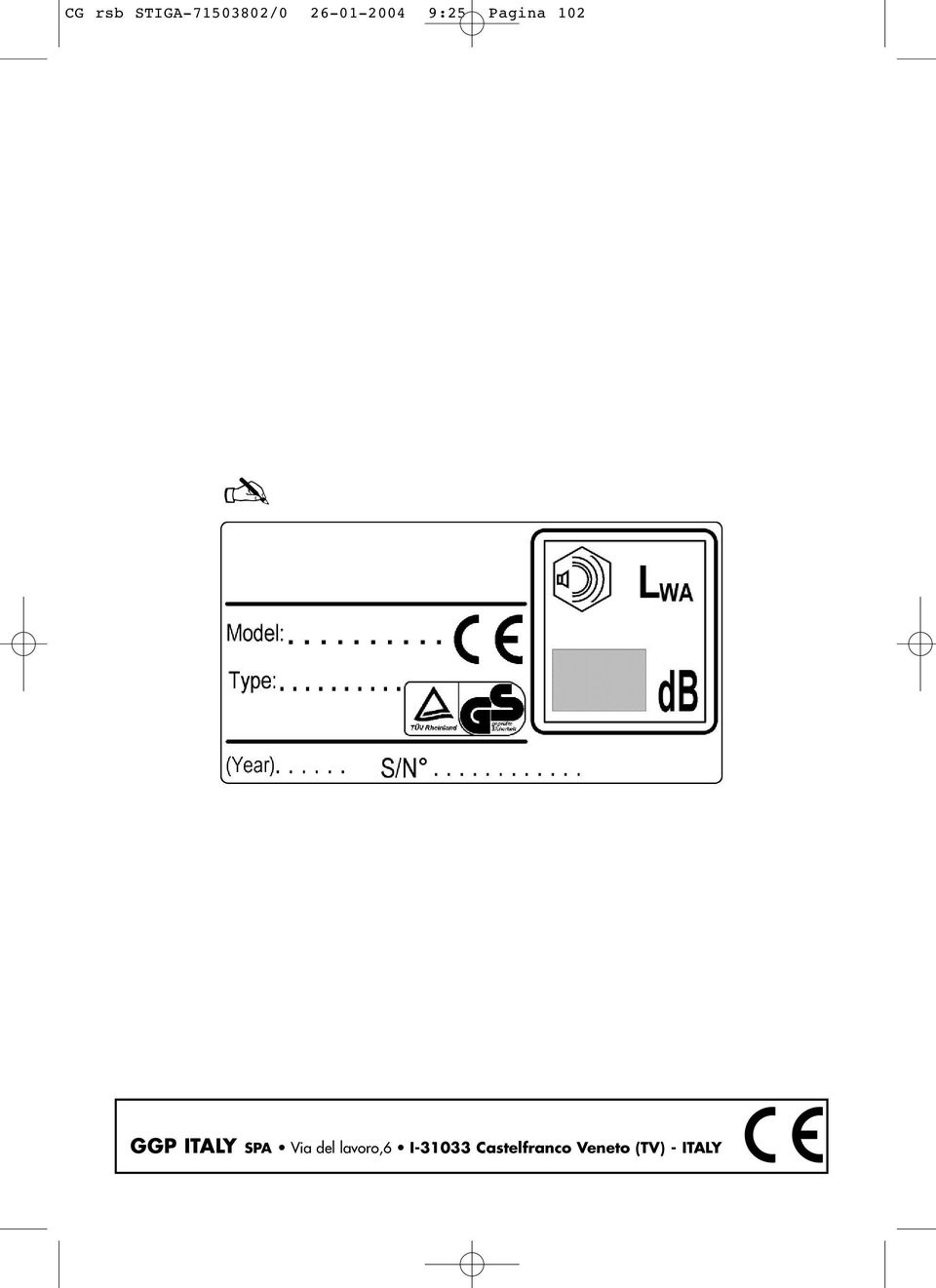

12 CG rsb STIGA / :25 Pagina 102 GGP ITALY SPA Via del lavoro,6 I Castelfranco Veneto (TV) - ITALY
