A Radiológus Szakmai Kollégium állásfoglalása a radiológia digitalizálásával kapcsolatos kérdésekről

Átírás

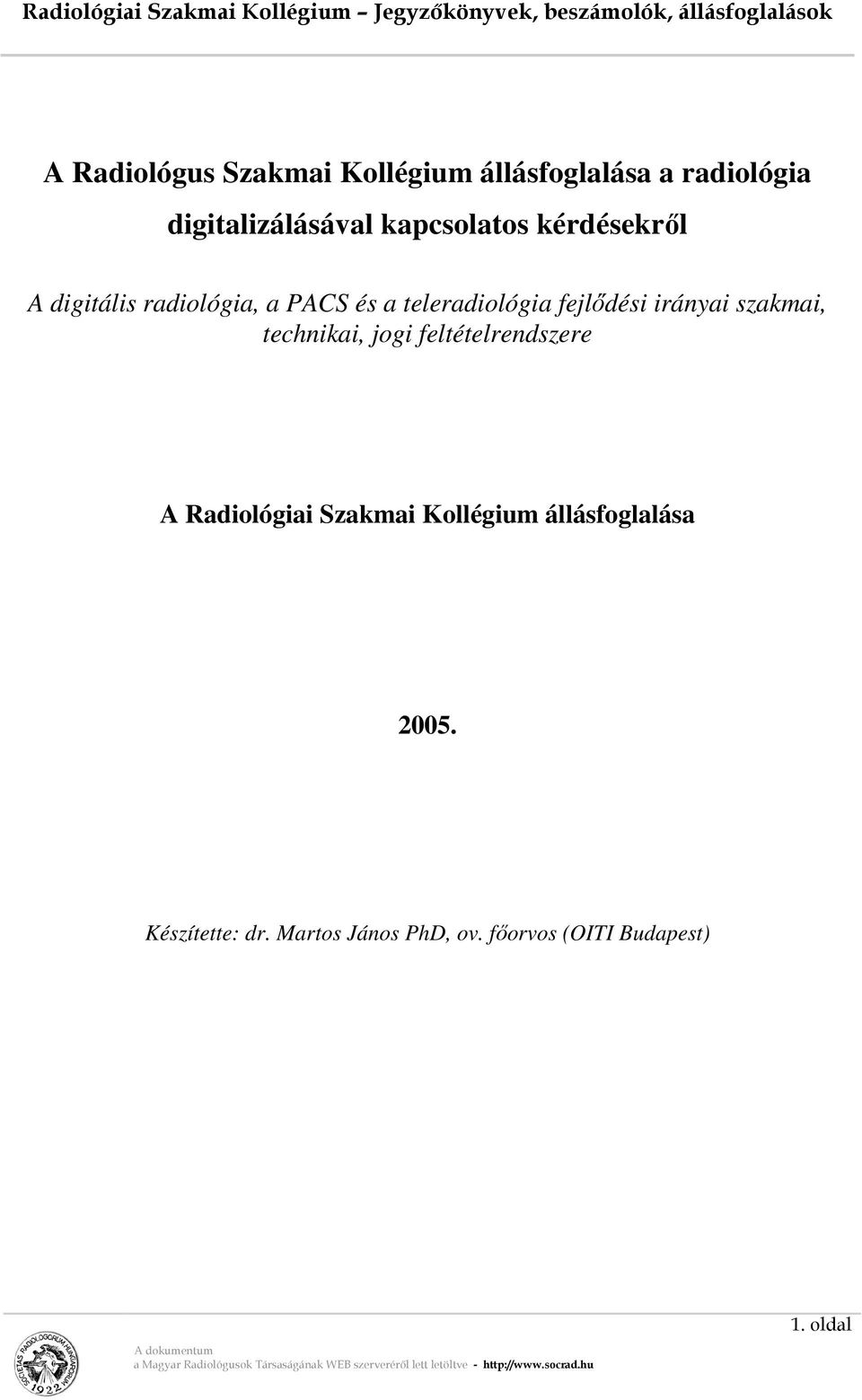

1 A Radiológus Szakmai Kollégium állásfoglalása a radiológia digitalizálásával kapcsolatos kérdésekről A digitális radiológia, a PACS és a teleradiológia fejlődési irányai szakmai, technikai, jogi feltételrendszere A Radiológiai Szakmai Kollégium állásfoglalása Készítette: dr. Martos János PhD, ov. főorvos (OITI Budapest) 1. oldal

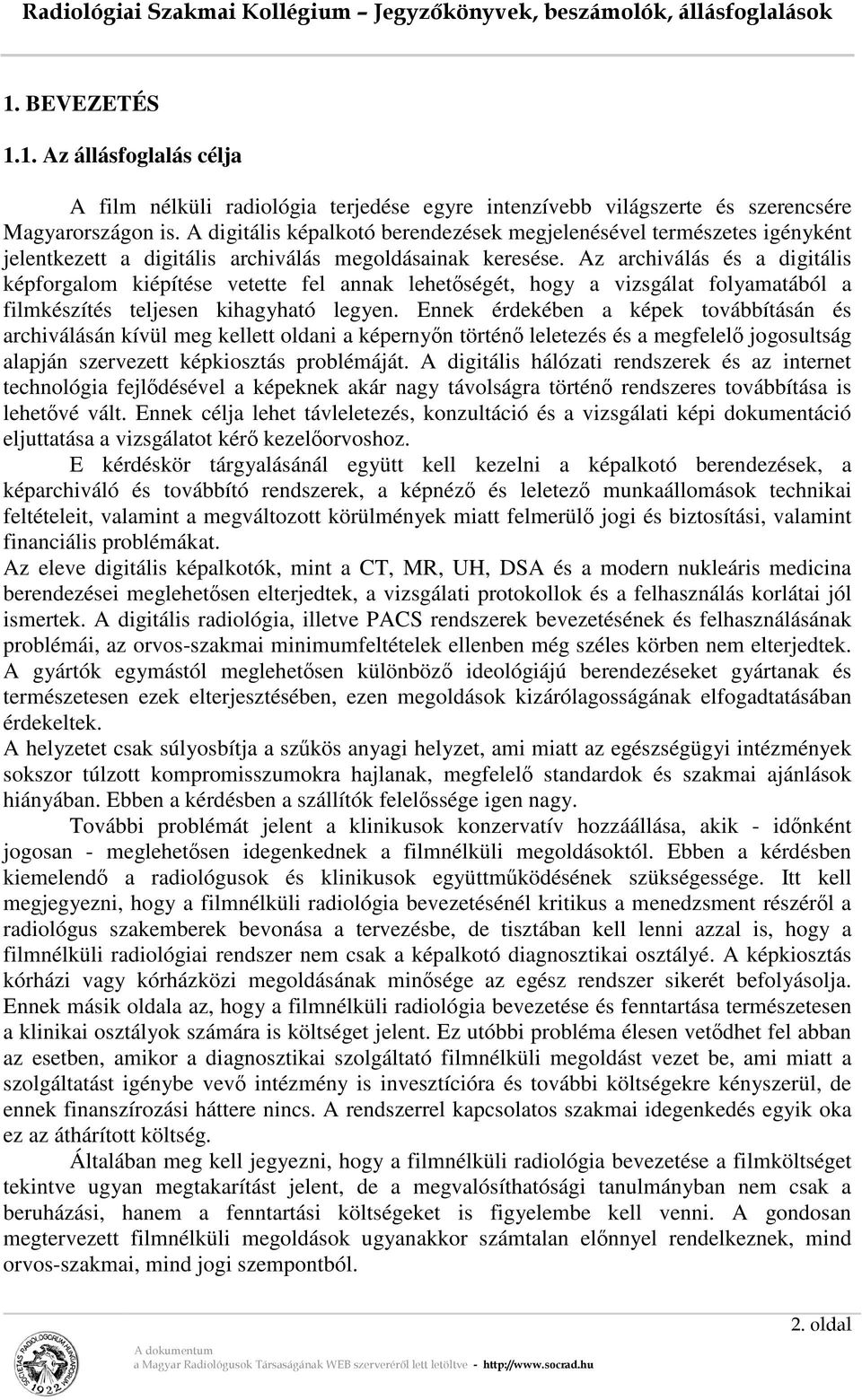

2 1. BEVEZETÉS 1.1. Az állásfoglalás célja A film nélküli radiológia terjedése egyre intenzívebb világszerte és szerencsére Magyarországon is. A digitális képalkotó berendezések megjelenésével természetes igényként jelentkezett a digitális archiválás megoldásainak keresése. Az archiválás és a digitális képforgalom kiépítése vetette fel annak lehetőségét, hogy a vizsgálat folyamatából a filmkészítés teljesen kihagyható legyen. Ennek érdekében a képek továbbításán és archiválásán kívül meg kellett oldani a képernyőn történő leletezés és a megfelelő jogosultság alapján szervezett képkiosztás problémáját. A digitális hálózati rendszerek és az internet technológia fejlődésével a képeknek akár nagy távolságra történő rendszeres továbbítása is lehetővé vált. Ennek célja lehet távleletezés, konzultáció és a vizsgálati képi dokumentáció eljuttatása a vizsgálatot kérő kezelőorvoshoz. E kérdéskör tárgyalásánál együtt kell kezelni a képalkotó berendezések, a képarchiváló és továbbító rendszerek, a képnéző és leletező munkaállomások technikai feltételeit, valamint a megváltozott körülmények miatt felmerülő jogi és biztosítási, valamint financiális problémákat. Az eleve digitális képalkotók, mint a CT, MR, UH, DSA és a modern nukleáris medicina berendezései meglehetősen elterjedtek, a vizsgálati protokollok és a felhasználás korlátai jól ismertek. A digitális radiológia, illetve PACS rendszerek bevezetésének és felhasználásának problémái, az orvos-szakmai minimumfeltételek ellenben még széles körben nem elterjedtek. A gyártók egymástól meglehetősen különböző ideológiájú berendezéseket gyártanak és természetesen ezek elterjesztésében, ezen megoldások kizárólagosságának elfogadtatásában érdekeltek. A helyzetet csak súlyosbítja a szűkös anyagi helyzet, ami miatt az egészségügyi intézmények sokszor túlzott kompromisszumokra hajlanak, megfelelő standardok és szakmai ajánlások hiányában. Ebben a kérdésben a szállítók felelőssége igen nagy. További problémát jelent a klinikusok konzervatív hozzáállása, akik - időnként jogosan - meglehetősen idegenkednek a filmnélküli megoldásoktól. Ebben a kérdésben kiemelendő a radiológusok és klinikusok együttműködésének szükségessége. Itt kell megjegyezni, hogy a filmnélküli radiológia bevezetésénél kritikus a menedzsment részéről a radiológus szakemberek bevonása a tervezésbe, de tisztában kell lenni azzal is, hogy a filmnélküli radiológiai rendszer nem csak a képalkotó diagnosztikai osztályé. A képkiosztás kórházi vagy kórházközi megoldásának minősége az egész rendszer sikerét befolyásolja. Ennek másik oldala az, hogy a filmnélküli radiológia bevezetése és fenntartása természetesen a klinikai osztályok számára is költséget jelent. Ez utóbbi probléma élesen vetődhet fel abban az esetben, amikor a diagnosztikai szolgáltató filmnélküli megoldást vezet be, ami miatt a szolgáltatást igénybe vevő intézmény is invesztícióra és további költségekre kényszerül, de ennek finanszírozási háttere nincs. A rendszerrel kapcsolatos szakmai idegenkedés egyik oka ez az áthárított költség. Általában meg kell jegyezni, hogy a filmnélküli radiológia bevezetése a filmköltséget tekintve ugyan megtakarítást jelent, de a megvalósíthatósági tanulmányban nem csak a beruházási, hanem a fenntartási költségeket is figyelembe kell venni. A gondosan megtervezett filmnélküli megoldások ugyanakkor számtalan előnnyel rendelkeznek, mind orvos-szakmai, mind jogi szempontból. 2. oldal

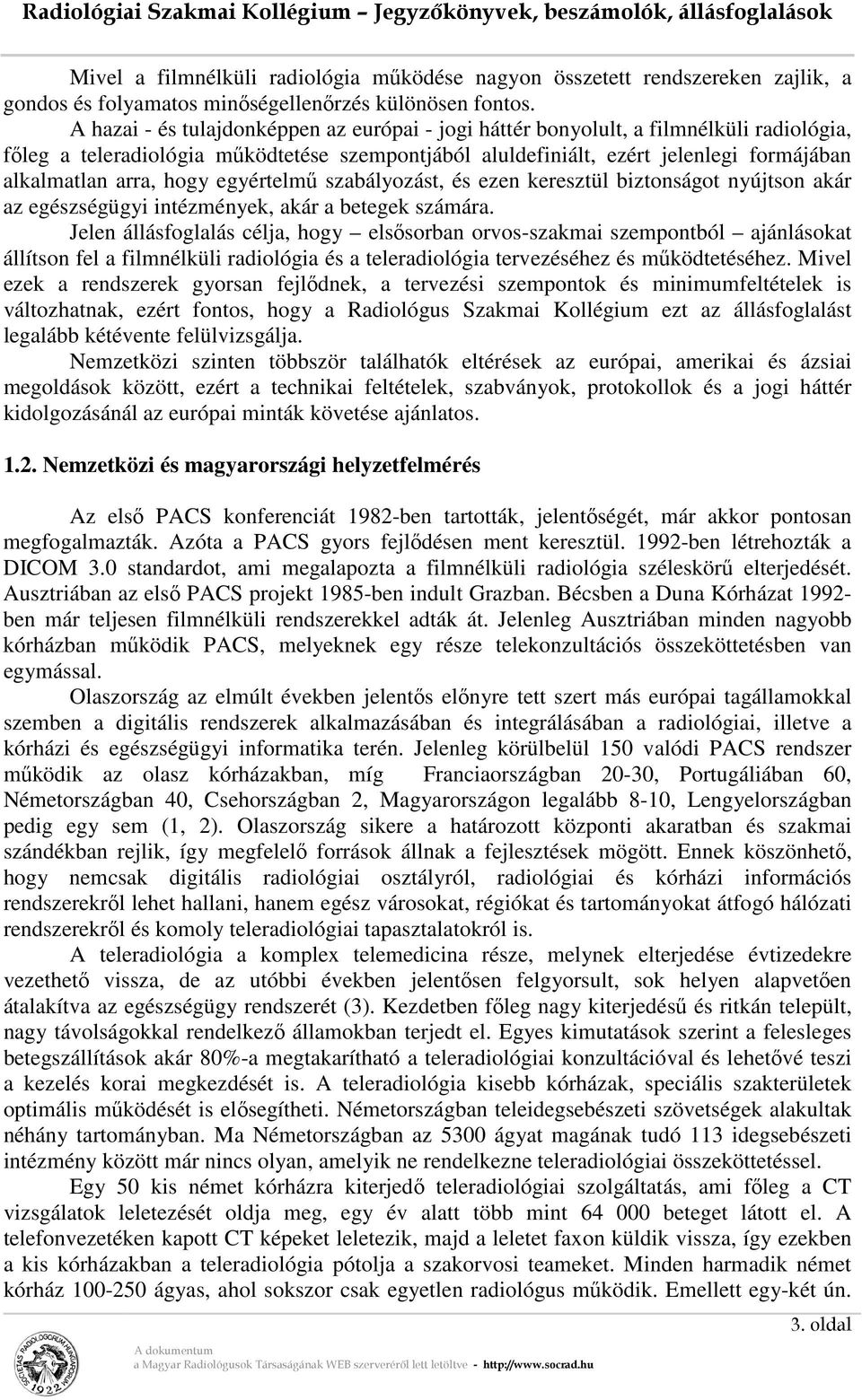

3 Mivel a filmnélküli radiológia működése nagyon összetett rendszereken zajlik, a gondos és folyamatos minőségellenőrzés különösen fontos. A hazai - és tulajdonképpen az európai - jogi háttér bonyolult, a filmnélküli radiológia, főleg a teleradiológia működtetése szempontjából aluldefiniált, ezért jelenlegi formájában alkalmatlan arra, hogy egyértelmű szabályozást, és ezen keresztül biztonságot nyújtson akár az egészségügyi intézmények, akár a betegek számára. Jelen állásfoglalás célja, hogy elsősorban orvos-szakmai szempontból ajánlásokat állítson fel a filmnélküli radiológia és a teleradiológia tervezéséhez és működtetéséhez. Mivel ezek a rendszerek gyorsan fejlődnek, a tervezési szempontok és minimumfeltételek is változhatnak, ezért fontos, hogy a Radiológus Szakmai Kollégium ezt az állásfoglalást legalább kétévente felülvizsgálja. Nemzetközi szinten többször találhatók eltérések az európai, amerikai és ázsiai megoldások között, ezért a technikai feltételek, szabványok, protokollok és a jogi háttér kidolgozásánál az európai minták követése ajánlatos Nemzetközi és magyarországi helyzetfelmérés Az első PACS konferenciát 1982-ben tartották, jelentőségét, már akkor pontosan megfogalmazták. Azóta a PACS gyors fejlődésen ment keresztül ben létrehozták a DICOM 3.0 standardot, ami megalapozta a filmnélküli radiológia széleskörű elterjedését. Ausztriában az első PACS projekt 1985-ben indult Grazban. Bécsben a Duna Kórházat ben már teljesen filmnélküli rendszerekkel adták át. Jelenleg Ausztriában minden nagyobb kórházban működik PACS, melyeknek egy része telekonzultációs összeköttetésben van egymással. Olaszország az elmúlt években jelentős előnyre tett szert más európai tagállamokkal szemben a digitális rendszerek alkalmazásában és integrálásában a radiológiai, illetve a kórházi és egészségügyi informatika terén. Jelenleg körülbelül 150 valódi PACS rendszer működik az olasz kórházakban, míg Franciaországban 20-30, Portugáliában 60, Németországban 40, Csehországban 2, Magyarországon legalább 8-10, Lengyelországban pedig egy sem (1, 2). Olaszország sikere a határozott központi akaratban és szakmai szándékban rejlik, így megfelelő források állnak a fejlesztések mögött. Ennek köszönhető, hogy nemcsak digitális radiológiai osztályról, radiológiai és kórházi információs rendszerekről lehet hallani, hanem egész városokat, régiókat és tartományokat átfogó hálózati rendszerekről és komoly teleradiológiai tapasztalatokról is. A teleradiológia a komplex telemedicina része, melynek elterjedése évtizedekre vezethető vissza, de az utóbbi években jelentősen felgyorsult, sok helyen alapvetően átalakítva az egészségügy rendszerét (3). Kezdetben főleg nagy kiterjedésű és ritkán települt, nagy távolságokkal rendelkező államokban terjedt el. Egyes kimutatások szerint a felesleges betegszállítások akár 80%-a megtakarítható a teleradiológiai konzultációval és lehetővé teszi a kezelés korai megkezdését is. A teleradiológia kisebb kórházak, speciális szakterületek optimális működését is elősegítheti. Németországban teleidegsebészeti szövetségek alakultak néhány tartományban. Ma Németországban az 5300 ágyat magának tudó 113 idegsebészeti intézmény között már nincs olyan, amelyik ne rendelkezne teleradiológiai összeköttetéssel. Egy 50 kis német kórházra kiterjedő teleradiológiai szolgáltatás, ami főleg a CT vizsgálatok leletezését oldja meg, egy év alatt több mint beteget látott el. A telefonvezetéken kapott CT képeket leletezik, majd a leletet faxon küldik vissza, így ezekben a kis kórházakban a teleradiológia pótolja a szakorvosi teameket. Minden harmadik német kórház ágyas, ahol sokszor csak egyetlen radiológus működik. Emellett egy-két ún. 3. oldal

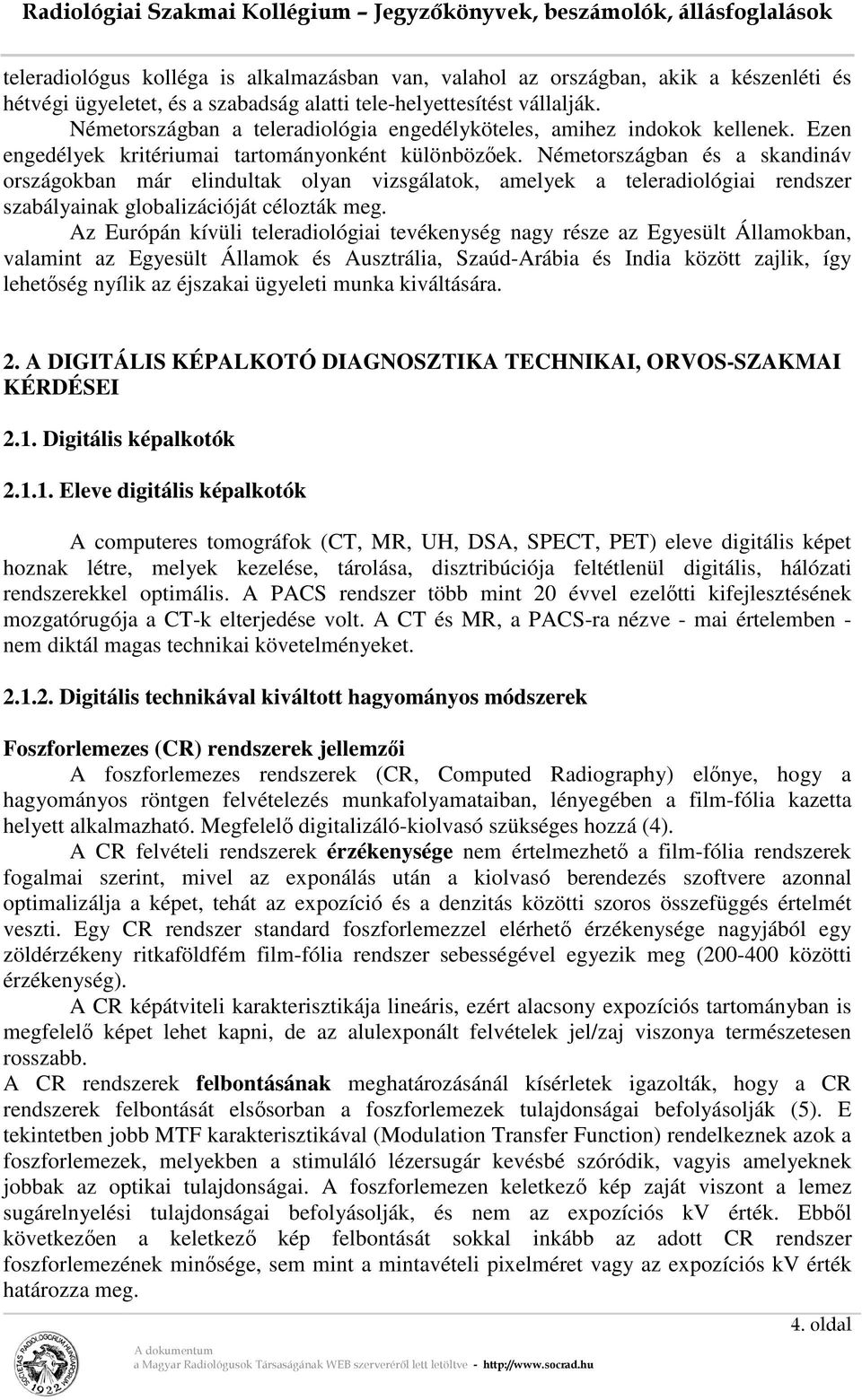

4 teleradiológus kolléga is alkalmazásban van, valahol az országban, akik a készenléti és hétvégi ügyeletet, és a szabadság alatti tele-helyettesítést vállalják. Németországban a teleradiológia engedélyköteles, amihez indokok kellenek. Ezen engedélyek kritériumai tartományonként különbözőek. Németországban és a skandináv országokban már elindultak olyan vizsgálatok, amelyek a teleradiológiai rendszer szabályainak globalizációját célozták meg. Az Európán kívüli teleradiológiai tevékenység nagy része az Egyesült Államokban, valamint az Egyesült Államok és Ausztrália, Szaúd-Arábia és India között zajlik, így lehetőség nyílik az éjszakai ügyeleti munka kiváltására. 2. A DIGITÁLIS KÉPALKOTÓ DIAGNOSZTIKA TECHNIKAI, ORVOS-SZAKMAI KÉRDÉSEI 2.1. Digitális képalkotók Eleve digitális képalkotók A computeres tomográfok (CT, MR, UH, DSA, SPECT, PET) eleve digitális képet hoznak létre, melyek kezelése, tárolása, disztribúciója feltétlenül digitális, hálózati rendszerekkel optimális. A PACS rendszer több mint 20 évvel ezelőtti kifejlesztésének mozgatórugója a CT-k elterjedése volt. A CT és MR, a PACS-ra nézve - mai értelemben - nem diktál magas technikai követelményeket Digitális technikával kiváltott hagyományos módszerek Foszforlemezes (CR) rendszerek jellemzői A foszforlemezes rendszerek (CR, Computed Radiography) előnye, hogy a hagyományos röntgen felvételezés munkafolyamataiban, lényegében a film-fólia kazetta helyett alkalmazható. Megfelelő digitalizáló-kiolvasó szükséges hozzá (4). A CR felvételi rendszerek érzékenysége nem értelmezhető a film-fólia rendszerek fogalmai szerint, mivel az exponálás után a kiolvasó berendezés szoftvere azonnal optimalizálja a képet, tehát az expozíció és a denzitás közötti szoros összefüggés értelmét veszti. Egy CR rendszer standard foszforlemezzel elérhető érzékenysége nagyjából egy zöldérzékeny ritkaföldfém film-fólia rendszer sebességével egyezik meg ( közötti érzékenység). A CR képátviteli karakterisztikája lineáris, ezért alacsony expozíciós tartományban is megfelelő képet lehet kapni, de az alulexponált felvételek jel/zaj viszonya természetesen rosszabb. A CR rendszerek felbontásának meghatározásánál kísérletek igazolták, hogy a CR rendszerek felbontását elsősorban a foszforlemezek tulajdonságai befolyásolják (5). E tekintetben jobb MTF karakterisztikával (Modulation Transfer Function) rendelkeznek azok a foszforlemezek, melyekben a stimuláló lézersugár kevésbé szóródik, vagyis amelyeknek jobbak az optikai tulajdonságai. A foszforlemezen keletkező kép zaját viszont a lemez sugárelnyelési tulajdonságai befolyásolják, és nem az expozíciós kv érték. Ebből következően a keletkező kép felbontását sokkal inkább az adott CR rendszer foszforlemezének minősége, sem mint a mintavételi pixelméret vagy az expozíciós kv érték határozza meg. 4. oldal

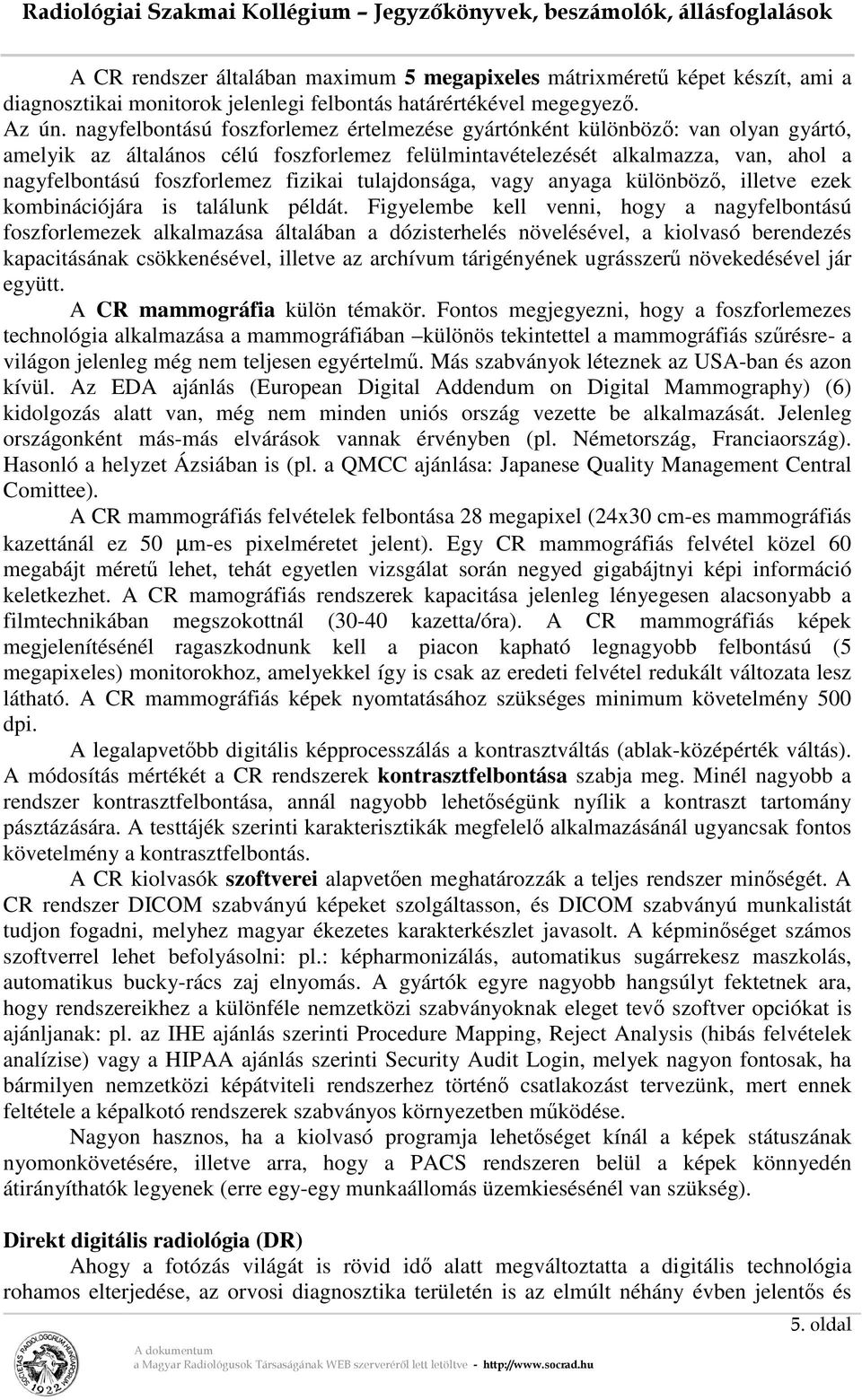

5 A CR rendszer általában maximum 5 megapixeles mátrixméretű képet készít, ami a diagnosztikai monitorok jelenlegi felbontás határértékével megegyező. Az ún. nagyfelbontású foszforlemez értelmezése gyártónként különböző: van olyan gyártó, amelyik az általános célú foszforlemez felülmintavételezését alkalmazza, van, ahol a nagyfelbontású foszforlemez fizikai tulajdonsága, vagy anyaga különböző, illetve ezek kombinációjára is találunk példát. Figyelembe kell venni, hogy a nagyfelbontású foszforlemezek alkalmazása általában a dózisterhelés növelésével, a kiolvasó berendezés kapacitásának csökkenésével, illetve az archívum tárigényének ugrásszerű növekedésével jár együtt. A CR mammográfia külön témakör. Fontos megjegyezni, hogy a foszforlemezes technológia alkalmazása a mammográfiában különös tekintettel a mammográfiás szűrésre- a világon jelenleg még nem teljesen egyértelmű. Más szabványok léteznek az USA-ban és azon kívül. Az EDA ajánlás (European Digital Addendum on Digital Mammography) (6) kidolgozás alatt van, még nem minden uniós ország vezette be alkalmazását. Jelenleg országonként más-más elvárások vannak érvényben (pl. Németország, Franciaország). Hasonló a helyzet Ázsiában is (pl. a QMCC ajánlása: Japanese Quality Management Central Comittee). A CR mammográfiás felvételek felbontása 28 megapixel (24x30 cm-es mammográfiás kazettánál ez 50 µm-es pixelméretet jelent). Egy CR mammográfiás felvétel közel 60 megabájt méretű lehet, tehát egyetlen vizsgálat során negyed gigabájtnyi képi információ keletkezhet. A CR mamográfiás rendszerek kapacitása jelenleg lényegesen alacsonyabb a filmtechnikában megszokottnál (30-40 kazetta/óra). A CR mammográfiás képek megjelenítésénél ragaszkodnunk kell a piacon kapható legnagyobb felbontású (5 megapixeles) monitorokhoz, amelyekkel így is csak az eredeti felvétel redukált változata lesz látható. A CR mammográfiás képek nyomtatásához szükséges minimum követelmény 500 dpi. A legalapvetőbb digitális képprocesszálás a kontrasztváltás (ablak-középérték váltás). A módosítás mértékét a CR rendszerek kontrasztfelbontása szabja meg. Minél nagyobb a rendszer kontrasztfelbontása, annál nagyobb lehetőségünk nyílik a kontraszt tartomány pásztázására. A testtájék szerinti karakterisztikák megfelelő alkalmazásánál ugyancsak fontos követelmény a kontrasztfelbontás. A CR kiolvasók szoftverei alapvetően meghatározzák a teljes rendszer minőségét. A CR rendszer DICOM szabványú képeket szolgáltasson, és DICOM szabványú munkalistát tudjon fogadni, melyhez magyar ékezetes karakterkészlet javasolt. A képminőséget számos szoftverrel lehet befolyásolni: pl.: képharmonizálás, automatikus sugárrekesz maszkolás, automatikus bucky-rács zaj elnyomás. A gyártók egyre nagyobb hangsúlyt fektetnek ara, hogy rendszereikhez a különféle nemzetközi szabványoknak eleget tevő szoftver opciókat is ajánljanak: pl. az IHE ajánlás szerinti Procedure Mapping, Reject Analysis (hibás felvételek analízise) vagy a HIPAA ajánlás szerinti Security Audit Login, melyek nagyon fontosak, ha bármilyen nemzetközi képátviteli rendszerhez történő csatlakozást tervezünk, mert ennek feltétele a képalkotó rendszerek szabványos környezetben működése. Nagyon hasznos, ha a kiolvasó programja lehetőséget kínál a képek státuszának nyomonkövetésére, illetve arra, hogy a PACS rendszeren belül a képek könnyedén átirányíthatók legyenek (erre egy-egy munkaállomás üzemkiesésénél van szükség). Direkt digitális radiológia (DR) Ahogy a fotózás világát is rövid idő alatt megváltoztatta a digitális technológia rohamos elterjedése, az orvosi diagnosztika területén is az elmúlt néhány évben jelentős és 5. oldal

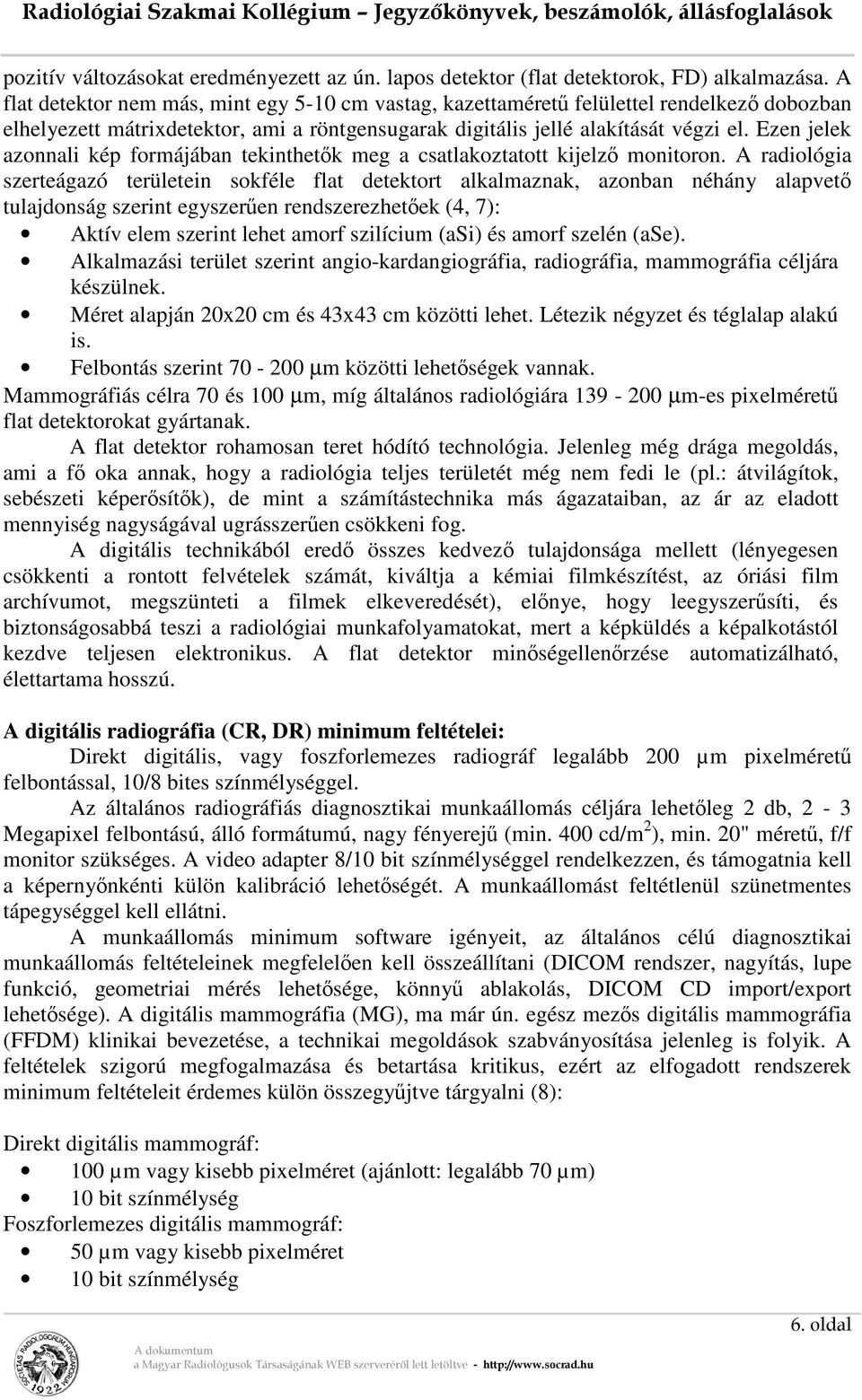

6 pozitív változásokat eredményezett az ún. lapos detektor (flat detektorok, FD) alkalmazása. A flat detektor nem más, mint egy 5-10 cm vastag, kazettaméretű felülettel rendelkező dobozban elhelyezett mátrixdetektor, ami a röntgensugarak digitális jellé alakítását végzi el. Ezen jelek azonnali kép formájában tekinthetők meg a csatlakoztatott kijelző monitoron. A radiológia szerteágazó területein sokféle flat detektort alkalmaznak, azonban néhány alapvető tulajdonság szerint egyszerűen rendszerezhetőek (4, 7): Aktív elem szerint lehet amorf szilícium (asi) és amorf szelén (ase). Alkalmazási terület szerint angio-kardangiográfia, radiográfia, mammográfia céljára készülnek. Méret alapján 20x20 cm és 43x43 cm közötti lehet. Létezik négyzet és téglalap alakú is. Felbontás szerint µm közötti lehetőségek vannak. Mammográfiás célra 70 és 100 µm, míg általános radiológiára µm-es pixelméretű flat detektorokat gyártanak. A flat detektor rohamosan teret hódító technológia. Jelenleg még drága megoldás, ami a fő oka annak, hogy a radiológia teljes területét még nem fedi le (pl.: átvilágítok, sebészeti képerősítők), de mint a számítástechnika más ágazataiban, az ár az eladott mennyiség nagyságával ugrásszerűen csökkeni fog. A digitális technikából eredő összes kedvező tulajdonsága mellett (lényegesen csökkenti a rontott felvételek számát, kiváltja a kémiai filmkészítést, az óriási film archívumot, megszünteti a filmek elkeveredését), előnye, hogy leegyszerűsíti, és biztonságosabbá teszi a radiológiai munkafolyamatokat, mert a képküldés a képalkotástól kezdve teljesen elektronikus. A flat detektor minőségellenőrzése automatizálható, élettartama hosszú. A digitális radiográfia (CR, DR) minimum feltételei: Direkt digitális, vagy foszforlemezes radiográf legalább 200 µm pixelméretű felbontással, 10/8 bites színmélységgel. Az általános radiográfiás diagnosztikai munkaállomás céljára lehetőleg 2 db, 2-3 Megapixel felbontású, álló formátumú, nagy fényerejű (min. 400 cd/m 2 ), min. 20" méretű, f/f monitor szükséges. A video adapter 8/10 bit színmélységgel rendelkezzen, és támogatnia kell a képernyőnkénti külön kalibráció lehetőségét. A munkaállomást feltétlenül szünetmentes tápegységgel kell ellátni. A munkaállomás minimum software igényeit, az általános célú diagnosztikai munkaállomás feltételeinek megfelelően kell összeállítani (DICOM rendszer, nagyítás, lupe funkció, geometriai mérés lehetősége, könnyű ablakolás, DICOM CD import/export lehetősége). A digitális mammográfia (MG), ma már ún. egész mezős digitális mammográfia (FFDM) klinikai bevezetése, a technikai megoldások szabványosítása jelenleg is folyik. A feltételek szigorú megfogalmazása és betartása kritikus, ezért az elfogadott rendszerek minimum feltételeit érdemes külön összegyűjtve tárgyalni (8): Direkt digitális mammográf: 100 µm vagy kisebb pixelméret (ajánlott: legalább 70 µm) 10 bit színmélység Foszforlemezes digitális mammográf: 50 µm vagy kisebb pixelméret 10 bit színmélység 6. oldal

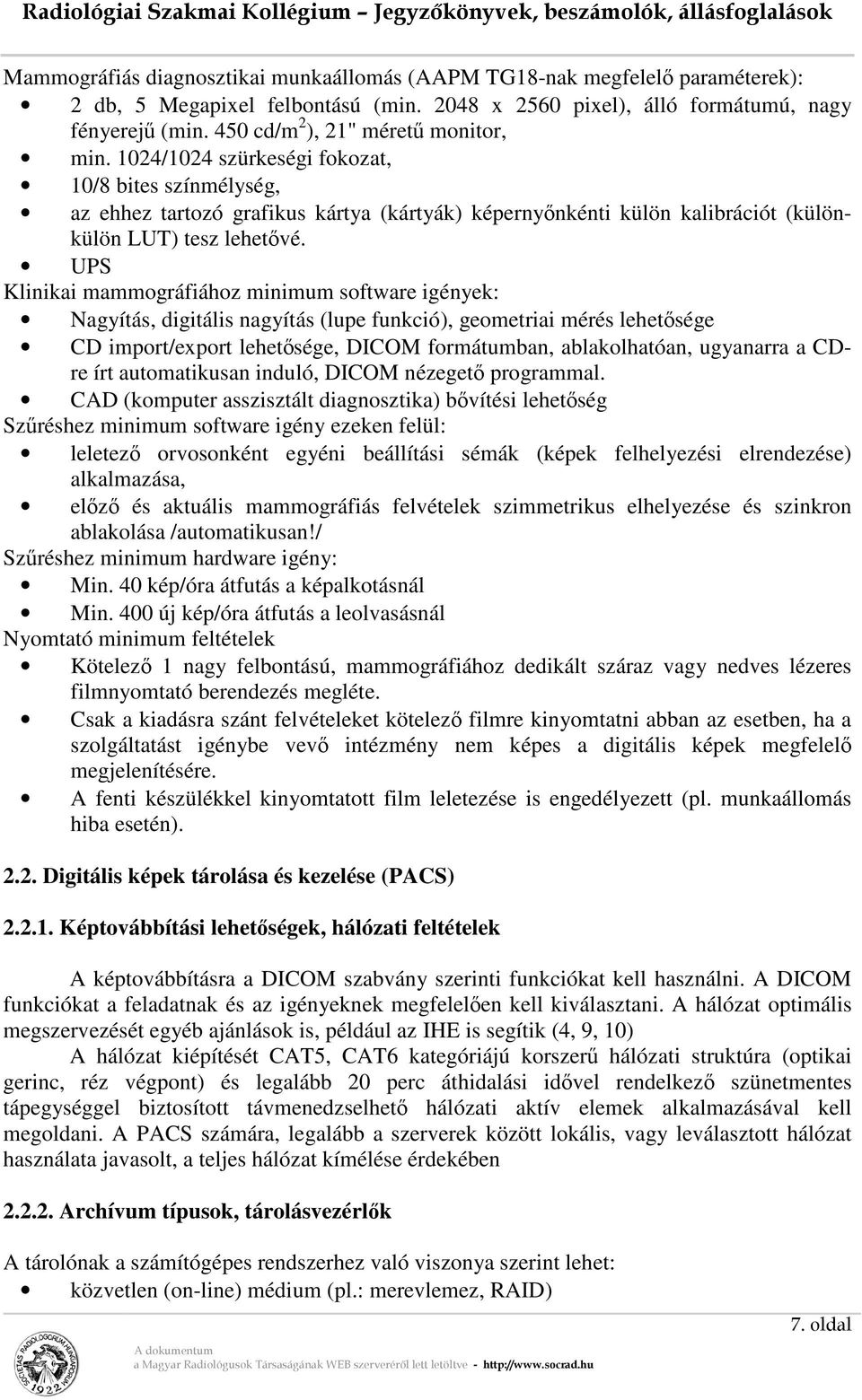

7 Mammográfiás diagnosztikai munkaállomás (AAPM TG18-nak megfelelő paraméterek): 2 db, 5 Megapixel felbontású (min x 2560 pixel), álló formátumú, nagy fényerejű (min. 450 cd/m 2 ), 21" méretű monitor, min. 1024/1024 szürkeségi fokozat, 10/8 bites színmélység, az ehhez tartozó grafikus kártya (kártyák) képernyőnkénti külön kalibrációt (különkülön LUT) tesz lehetővé. UPS Klinikai mammográfiához minimum software igények: Nagyítás, digitális nagyítás (lupe funkció), geometriai mérés lehetősége CD import/export lehetősége, DICOM formátumban, ablakolhatóan, ugyanarra a CDre írt automatikusan induló, DICOM nézegető programmal. CAD (komputer asszisztált diagnosztika) bővítési lehetőség Szűréshez minimum software igény ezeken felül: leletező orvosonként egyéni beállítási sémák (képek felhelyezési elrendezése) alkalmazása, előző és aktuális mammográfiás felvételek szimmetrikus elhelyezése és szinkron ablakolása /automatikusan!/ Szűréshez minimum hardware igény: Min. 40 kép/óra átfutás a képalkotásnál Min. 400 új kép/óra átfutás a leolvasásnál Nyomtató minimum feltételek Kötelező 1 nagy felbontású, mammográfiához dedikált száraz vagy nedves lézeres filmnyomtató berendezés megléte. Csak a kiadásra szánt felvételeket kötelező filmre kinyomtatni abban az esetben, ha a szolgáltatást igénybe vevő intézmény nem képes a digitális képek megfelelő megjelenítésére. A fenti készülékkel kinyomtatott film leletezése is engedélyezett (pl. munkaállomás hiba esetén) Digitális képek tárolása és kezelése (PACS) Képtovábbítási lehetőségek, hálózati feltételek A képtovábbításra a DICOM szabvány szerinti funkciókat kell használni. A DICOM funkciókat a feladatnak és az igényeknek megfelelően kell kiválasztani. A hálózat optimális megszervezését egyéb ajánlások is, például az IHE is segítik (4, 9, 10) A hálózat kiépítését CAT5, CAT6 kategóriájú korszerű hálózati struktúra (optikai gerinc, réz végpont) és legalább 20 perc áthidalási idővel rendelkező szünetmentes tápegységgel biztosított távmenedzselhető hálózati aktív elemek alkalmazásával kell megoldani. A PACS számára, legalább a szerverek között lokális, vagy leválasztott hálózat használata javasolt, a teljes hálózat kímélése érdekében Archívum típusok, tárolásvezérlők A tárolónak a számítógépes rendszerhez való viszonya szerint lehet: közvetlen (on-line) médium (pl.: merevlemez, RAID) 7. oldal

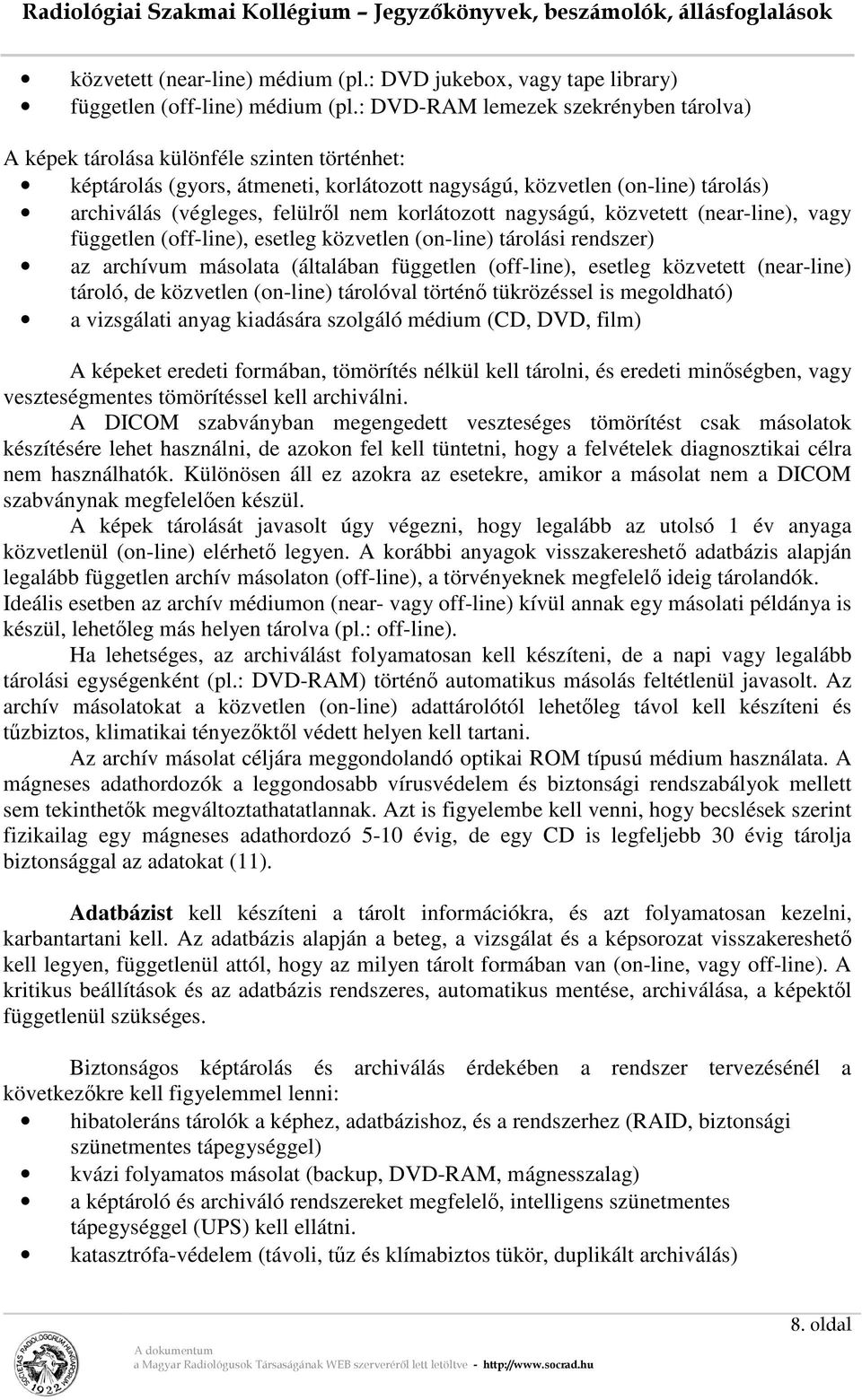

8 közvetett (near-line) médium (pl.: DVD jukebox, vagy tape library) független (off-line) médium (pl.: DVD-RAM lemezek szekrényben tárolva) A képek tárolása különféle szinten történhet: képtárolás (gyors, átmeneti, korlátozott nagyságú, közvetlen (on-line) tárolás) archiválás (végleges, felülről nem korlátozott nagyságú, közvetett (near-line), vagy független (off-line), esetleg közvetlen (on-line) tárolási rendszer) az archívum másolata (általában független (off-line), esetleg közvetett (near-line) tároló, de közvetlen (on-line) tárolóval történő tükrözéssel is megoldható) a vizsgálati anyag kiadására szolgáló médium (CD, DVD, film) A képeket eredeti formában, tömörítés nélkül kell tárolni, és eredeti minőségben, vagy veszteségmentes tömörítéssel kell archiválni. A DICOM szabványban megengedett veszteséges tömörítést csak másolatok készítésére lehet használni, de azokon fel kell tüntetni, hogy a felvételek diagnosztikai célra nem használhatók. Különösen áll ez azokra az esetekre, amikor a másolat nem a DICOM szabványnak megfelelően készül. A képek tárolását javasolt úgy végezni, hogy legalább az utolsó 1 év anyaga közvetlenül (on-line) elérhető legyen. A korábbi anyagok visszakereshető adatbázis alapján legalább független archív másolaton (off-line), a törvényeknek megfelelő ideig tárolandók. Ideális esetben az archív médiumon (near- vagy off-line) kívül annak egy másolati példánya is készül, lehetőleg más helyen tárolva (pl.: off-line). Ha lehetséges, az archiválást folyamatosan kell készíteni, de a napi vagy legalább tárolási egységenként (pl.: DVD-RAM) történő automatikus másolás feltétlenül javasolt. Az archív másolatokat a közvetlen (on-line) adattárolótól lehetőleg távol kell készíteni és tűzbiztos, klimatikai tényezőktől védett helyen kell tartani. Az archív másolat céljára meggondolandó optikai ROM típusú médium használata. A mágneses adathordozók a leggondosabb vírusvédelem és biztonsági rendszabályok mellett sem tekinthetők megváltoztathatatlannak. Azt is figyelembe kell venni, hogy becslések szerint fizikailag egy mágneses adathordozó 5-10 évig, de egy CD is legfeljebb 30 évig tárolja biztonsággal az adatokat (11). Adatbázist kell készíteni a tárolt információkra, és azt folyamatosan kezelni, karbantartani kell. Az adatbázis alapján a beteg, a vizsgálat és a képsorozat visszakereshető kell legyen, függetlenül attól, hogy az milyen tárolt formában van (on-line, vagy off-line). A kritikus beállítások és az adatbázis rendszeres, automatikus mentése, archiválása, a képektől függetlenül szükséges. Biztonságos képtárolás és archiválás érdekében a rendszer tervezésénél a következőkre kell figyelemmel lenni: hibatoleráns tárolók a képhez, adatbázishoz, és a rendszerhez (RAID, biztonsági szünetmentes tápegységgel) kvázi folyamatos másolat (backup, DVD-RAM, mágnesszalag) a képtároló és archiváló rendszereket megfelelő, intelligens szünetmentes tápegységgel (UPS) kell ellátni. katasztrófa-védelem (távoli, tűz és klímabiztos tükör, duplikált archiválás) 8. oldal

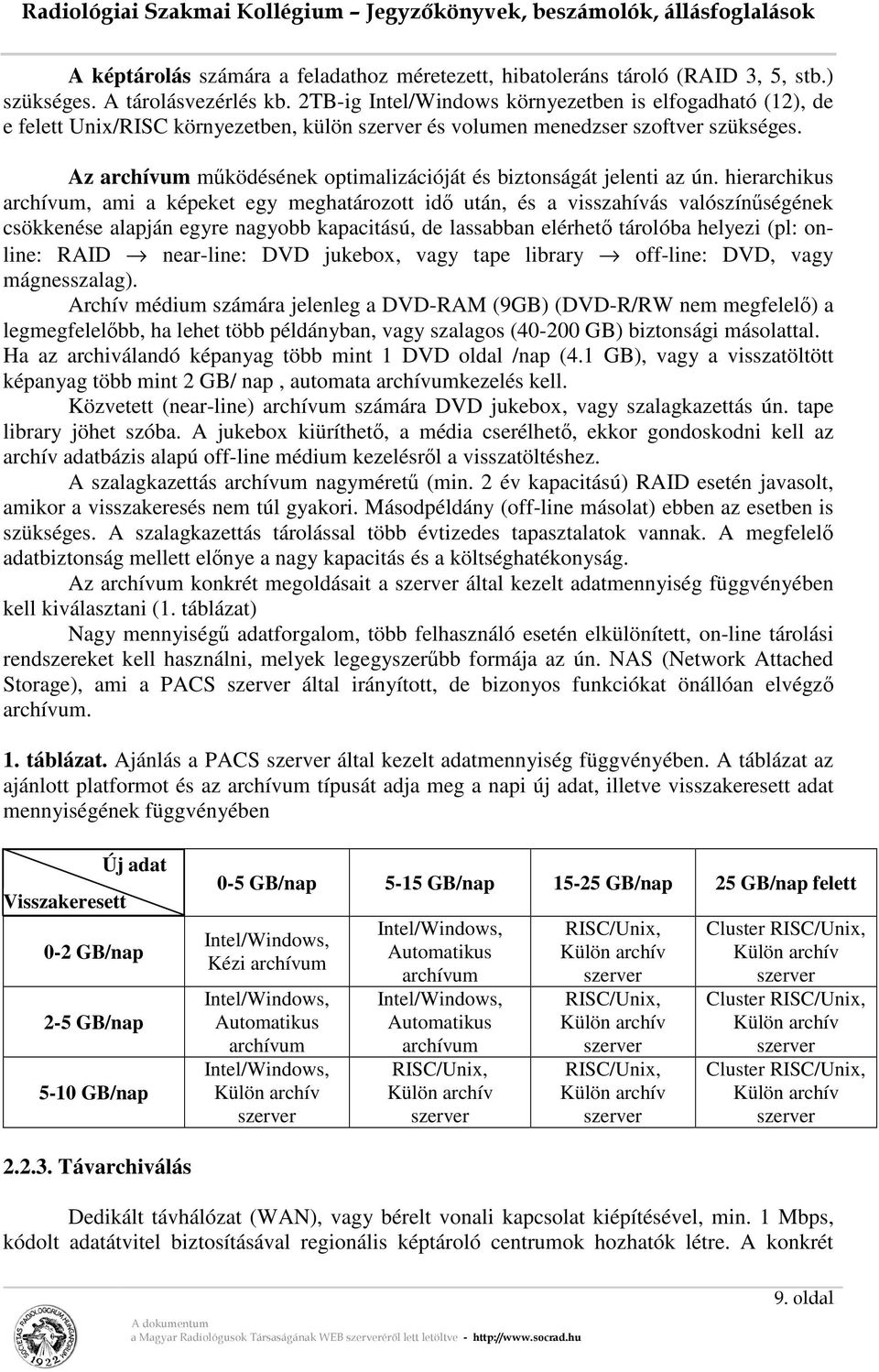

9 A képtárolás számára a feladathoz méretezett, hibatoleráns tároló (RAID 3, 5, stb.) szükséges. A tárolásvezérlés kb. 2TB-ig Intel/Windows környezetben is elfogadható (12), de e felett Unix/RISC környezetben, külön szerver és volumen menedzser szoftver szükséges. Az archívum működésének optimalizációját és biztonságát jelenti az ún. hierarchikus archívum, ami a képeket egy meghatározott idő után, és a visszahívás valószínűségének csökkenése alapján egyre nagyobb kapacitású, de lassabban elérhető tárolóba helyezi (pl: online: RAID near-line: DVD jukebox, vagy tape library off-line: DVD, vagy mágnesszalag). Archív médium számára jelenleg a DVD-RAM (9GB) (DVD-R/RW nem megfelelő) a legmegfelelőbb, ha lehet több példányban, vagy szalagos ( GB) biztonsági másolattal. Ha az archiválandó képanyag több mint 1 DVD oldal /nap (4.1 GB), vagy a visszatöltött képanyag több mint 2 GB/ nap, automata archívumkezelés kell. Közvetett (near-line) archívum számára DVD jukebox, vagy szalagkazettás ún. tape library jöhet szóba. A jukebox kiüríthető, a média cserélhető, ekkor gondoskodni kell az archív adatbázis alapú off-line médium kezelésről a visszatöltéshez. A szalagkazettás archívum nagyméretű (min. 2 év kapacitású) RAID esetén javasolt, amikor a visszakeresés nem túl gyakori. Másodpéldány (off-line másolat) ebben az esetben is szükséges. A szalagkazettás tárolással több évtizedes tapasztalatok vannak. A megfelelő adatbiztonság mellett előnye a nagy kapacitás és a költséghatékonyság. Az archívum konkrét megoldásait a szerver által kezelt adatmennyiség függvényében kell kiválasztani (1. táblázat) Nagy mennyiségű adatforgalom, több felhasználó esetén elkülönített, on-line tárolási rendszereket kell használni, melyek legegyszerűbb formája az ún. NAS (Network Attached Storage), ami a PACS szerver által irányított, de bizonyos funkciókat önállóan elvégző archívum. 1. táblázat. Ajánlás a PACS szerver által kezelt adatmennyiség függvényében. A táblázat az ajánlott platformot és az archívum típusát adja meg a napi új adat, illetve visszakeresett adat mennyiségének függvényében Új adat Visszakeresett 0-2 GB/nap 2-5 GB/nap 5-10 GB/nap 0-5 GB/nap 5-15 GB/nap GB/nap 25 GB/nap felett Intel/Windows, Kézi archívum Intel/Windows, Automatikus archívum Intel/Windows, Külön archív szerver Intel/Windows, Automatikus archívum Intel/Windows, Automatikus archívum RISC/Unix, Külön archív szerver RISC/Unix, Külön archív szerver RISC/Unix, Külön archív szerver RISC/Unix, Külön archív szerver Cluster RISC/Unix, Külön archív szerver Cluster RISC/Unix, Külön archív szerver Cluster RISC/Unix, Külön archív szerver Távarchiválás Dedikált távhálózat (WAN), vagy bérelt vonali kapcsolat kiépítésével, min. 1 Mbps, kódolt adatátvitel biztosításával regionális képtároló centrumok hozhatók létre. A konkrét 9. oldal

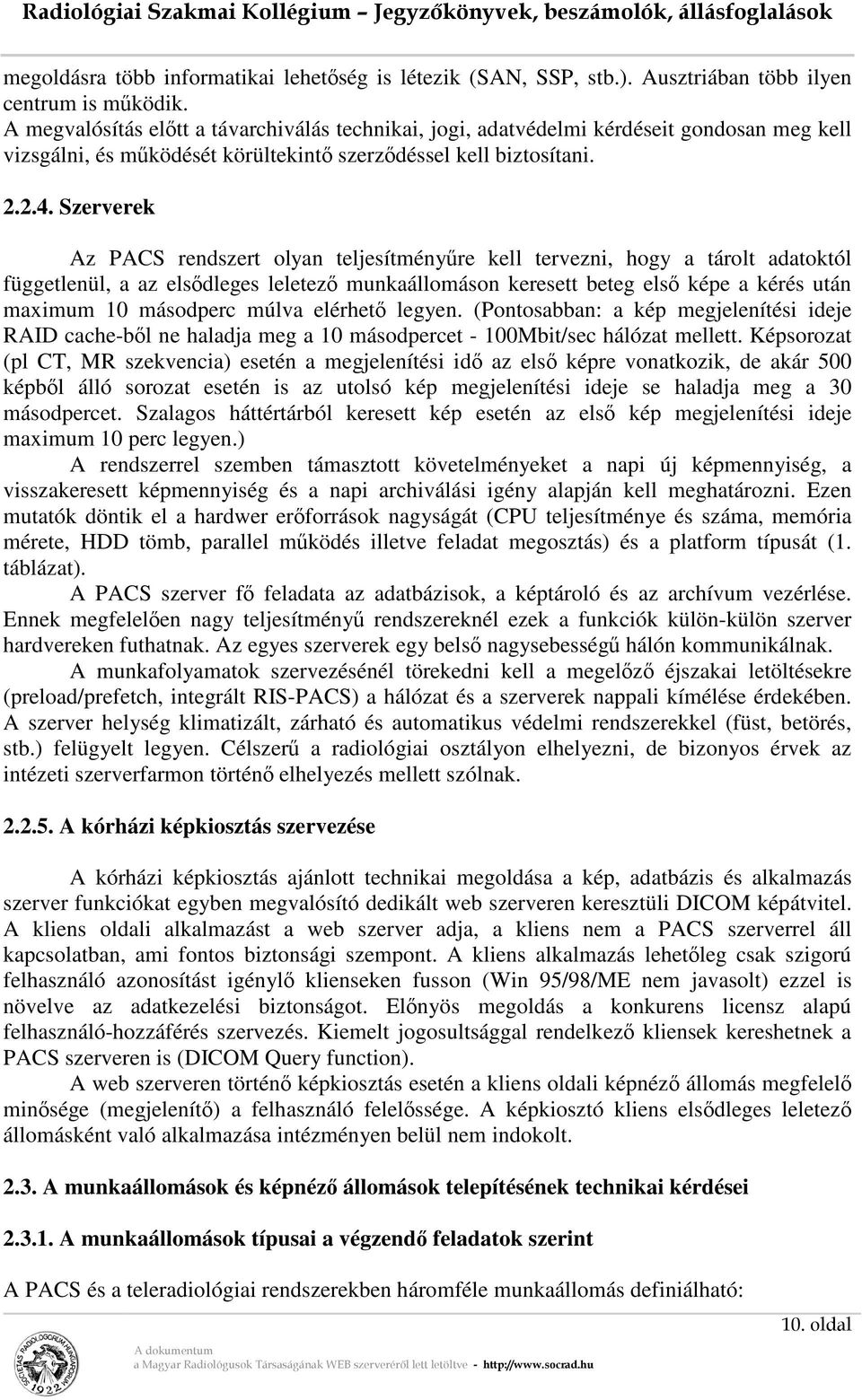

10 megoldásra több informatikai lehetőség is létezik (SAN, SSP, stb.). Ausztriában több ilyen centrum is működik. A megvalósítás előtt a távarchiválás technikai, jogi, adatvédelmi kérdéseit gondosan meg kell vizsgálni, és működését körültekintő szerződéssel kell biztosítani Szerverek Az PACS rendszert olyan teljesítményűre kell tervezni, hogy a tárolt adatoktól függetlenül, a az elsődleges leletező munkaállomáson keresett beteg első képe a kérés után maximum 10 másodperc múlva elérhető legyen. (Pontosabban: a kép megjelenítési ideje RAID cache-ből ne haladja meg a 10 másodpercet - 100Mbit/sec hálózat mellett. Képsorozat (pl CT, MR szekvencia) esetén a megjelenítési idő az első képre vonatkozik, de akár 500 képből álló sorozat esetén is az utolsó kép megjelenítési ideje se haladja meg a 30 másodpercet. Szalagos háttértárból keresett kép esetén az első kép megjelenítési ideje maximum 10 perc legyen.) A rendszerrel szemben támasztott követelményeket a napi új képmennyiség, a visszakeresett képmennyiség és a napi archiválási igény alapján kell meghatározni. Ezen mutatók döntik el a hardwer erőforrások nagyságát (CPU teljesítménye és száma, memória mérete, HDD tömb, parallel működés illetve feladat megosztás) és a platform típusát (1. táblázat). A PACS szerver fő feladata az adatbázisok, a képtároló és az archívum vezérlése. Ennek megfelelően nagy teljesítményű rendszereknél ezek a funkciók külön-külön szerver hardvereken futhatnak. Az egyes szerverek egy belső nagysebességű hálón kommunikálnak. A munkafolyamatok szervezésénél törekedni kell a megelőző éjszakai letöltésekre (preload/prefetch, integrált RIS-PACS) a hálózat és a szerverek nappali kímélése érdekében. A szerver helység klimatizált, zárható és automatikus védelmi rendszerekkel (füst, betörés, stb.) felügyelt legyen. Célszerű a radiológiai osztályon elhelyezni, de bizonyos érvek az intézeti szerverfarmon történő elhelyezés mellett szólnak A kórházi képkiosztás szervezése A kórházi képkiosztás ajánlott technikai megoldása a kép, adatbázis és alkalmazás szerver funkciókat egyben megvalósító dedikált web szerveren keresztüli DICOM képátvitel. A kliens oldali alkalmazást a web szerver adja, a kliens nem a PACS szerverrel áll kapcsolatban, ami fontos biztonsági szempont. A kliens alkalmazás lehetőleg csak szigorú felhasználó azonosítást igénylő klienseken fusson (Win 95/98/ME nem javasolt) ezzel is növelve az adatkezelési biztonságot. Előnyös megoldás a konkurens licensz alapú felhasználó-hozzáférés szervezés. Kiemelt jogosultsággal rendelkező kliensek kereshetnek a PACS szerveren is (DICOM Query function). A web szerveren történő képkiosztás esetén a kliens oldali képnéző állomás megfelelő minősége (megjelenítő) a felhasználó felelőssége. A képkiosztó kliens elsődleges leletező állomásként való alkalmazása intézményen belül nem indokolt A munkaállomások és képnéző állomások telepítésének technikai kérdései A munkaállomások típusai a végzendő feladatok szerint A PACS és a teleradiológiai rendszerekben háromféle munkaállomás definiálható: 10. oldal

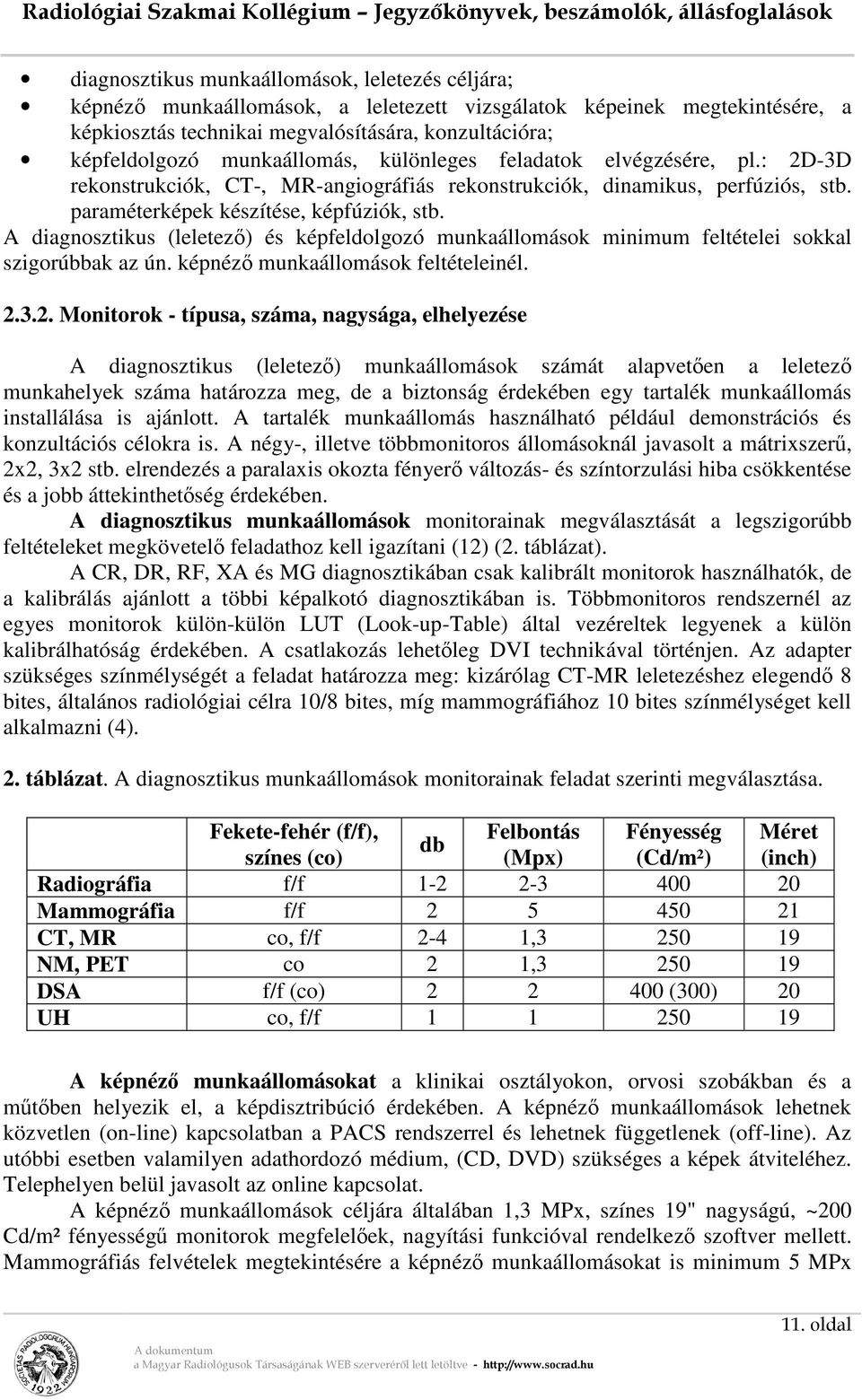

11 diagnosztikus munkaállomások, leletezés céljára; képnéző munkaállomások, a leletezett vizsgálatok képeinek megtekintésére, a képkiosztás technikai megvalósítására, konzultációra; képfeldolgozó munkaállomás, különleges feladatok elvégzésére, pl.: 2D-3D rekonstrukciók, CT-, MR-angiográfiás rekonstrukciók, dinamikus, perfúziós, stb. paraméterképek készítése, képfúziók, stb. A diagnosztikus (leletező) és képfeldolgozó munkaállomások minimum feltételei sokkal szigorúbbak az ún. képnéző munkaállomások feltételeinél Monitorok - típusa, száma, nagysága, elhelyezése A diagnosztikus (leletező) munkaállomások számát alapvetően a leletező munkahelyek száma határozza meg, de a biztonság érdekében egy tartalék munkaállomás installálása is ajánlott. A tartalék munkaállomás használható például demonstrációs és konzultációs célokra is. A négy-, illetve többmonitoros állomásoknál javasolt a mátrixszerű, 2x2, 3x2 stb. elrendezés a paralaxis okozta fényerő változás- és színtorzulási hiba csökkentése és a jobb áttekinthetőség érdekében. A diagnosztikus munkaállomások monitorainak megválasztását a legszigorúbb feltételeket megkövetelő feladathoz kell igazítani (12) (2. táblázat). A CR, DR, RF, XA és MG diagnosztikában csak kalibrált monitorok használhatók, de a kalibrálás ajánlott a többi képalkotó diagnosztikában is. Többmonitoros rendszernél az egyes monitorok külön-külön LUT (Look-up-Table) által vezéreltek legyenek a külön kalibrálhatóság érdekében. A csatlakozás lehetőleg DVI technikával történjen. Az adapter szükséges színmélységét a feladat határozza meg: kizárólag CT-MR leletezéshez elegendő 8 bites, általános radiológiai célra 10/8 bites, míg mammográfiához 10 bites színmélységet kell alkalmazni (4). 2. táblázat. A diagnosztikus munkaállomások monitorainak feladat szerinti megválasztása. Fekete-fehér (f/f), Felbontás Fényesség Méret db színes (co) (Mpx) (Cd/m²) (inch) Radiográfia f/f Mammográfia f/f CT, MR co, f/f 2-4 1, NM, PET co 2 1, DSA f/f (co) (300) 20 UH co, f/f A képnéző munkaállomásokat a klinikai osztályokon, orvosi szobákban és a műtőben helyezik el, a képdisztribúció érdekében. A képnéző munkaállomások lehetnek közvetlen (on-line) kapcsolatban a PACS rendszerrel és lehetnek függetlenek (off-line). Az utóbbi esetben valamilyen adathordozó médium, (CD, DVD) szükséges a képek átviteléhez. Telephelyen belül javasolt az online kapcsolat. A képnéző munkaállomások céljára általában 1,3 MPx, színes 19" nagyságú, ~200 Cd/m² fényességű monitorok megfelelőek, nagyítási funkcióval rendelkező szoftver mellett. Mammográfiás felvételek megtekintésére a képnéző munkaállomásokat is minimum 5 MPx 11. oldal

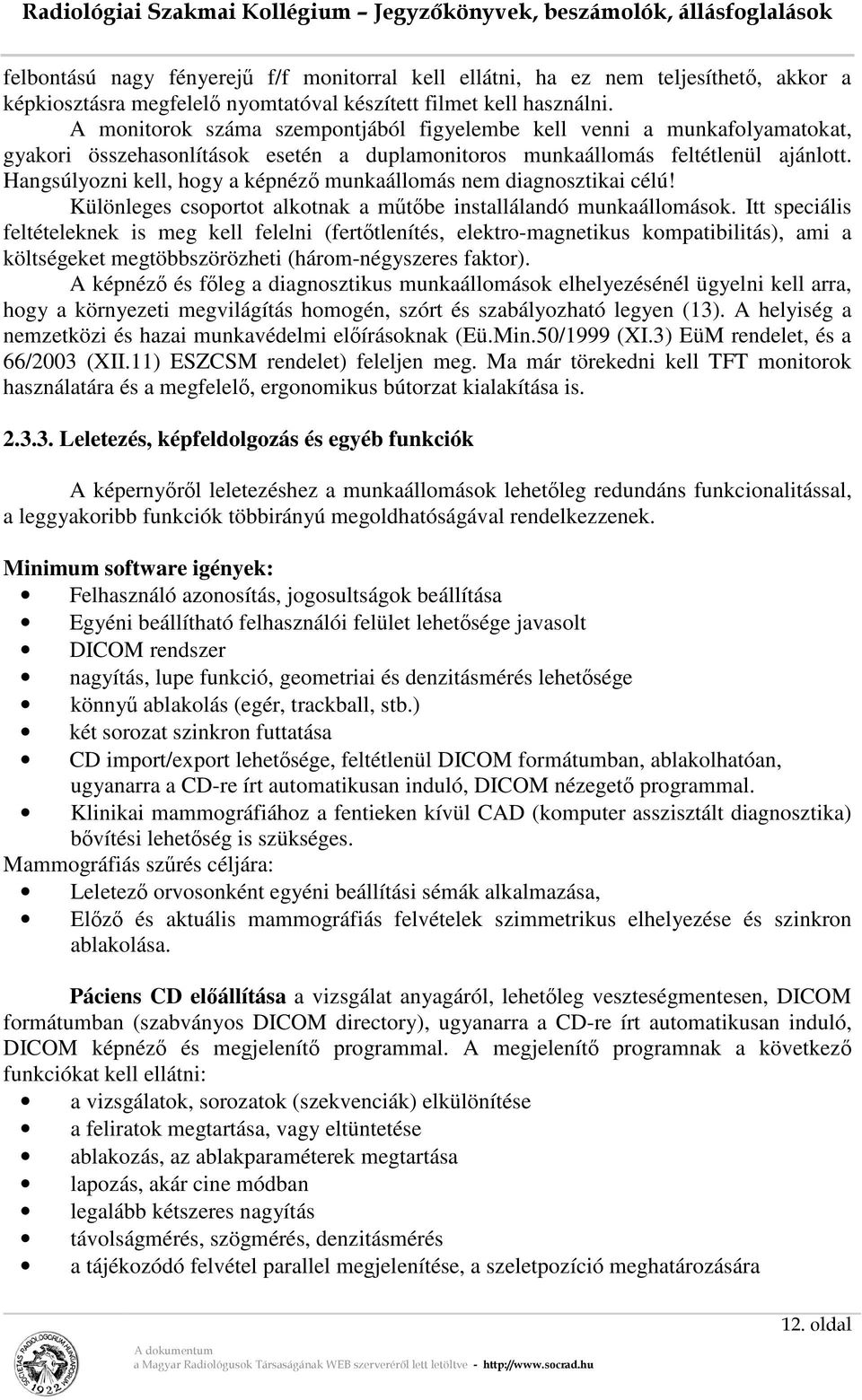

12 felbontású nagy fényerejű f/f monitorral kell ellátni, ha ez nem teljesíthető, akkor a képkiosztásra megfelelő nyomtatóval készített filmet kell használni. A monitorok száma szempontjából figyelembe kell venni a munkafolyamatokat, gyakori összehasonlítások esetén a duplamonitoros munkaállomás feltétlenül ajánlott. Hangsúlyozni kell, hogy a képnéző munkaállomás nem diagnosztikai célú! Különleges csoportot alkotnak a műtőbe installálandó munkaállomások. Itt speciális feltételeknek is meg kell felelni (fertőtlenítés, elektro-magnetikus kompatibilitás), ami a költségeket megtöbbszörözheti (három-négyszeres faktor). A képnéző és főleg a diagnosztikus munkaállomások elhelyezésénél ügyelni kell arra, hogy a környezeti megvilágítás homogén, szórt és szabályozható legyen (13). A helyiség a nemzetközi és hazai munkavédelmi előírásoknak (Eü.Min.50/1999 (XI.3) EüM rendelet, és a 66/2003 (XII.11) ESZCSM rendelet) feleljen meg. Ma már törekedni kell TFT monitorok használatára és a megfelelő, ergonomikus bútorzat kialakítása is Leletezés, képfeldolgozás és egyéb funkciók A képernyőről leletezéshez a munkaállomások lehetőleg redundáns funkcionalitással, a leggyakoribb funkciók többirányú megoldhatóságával rendelkezzenek. Minimum software igények: Felhasználó azonosítás, jogosultságok beállítása Egyéni beállítható felhasználói felület lehetősége javasolt DICOM rendszer nagyítás, lupe funkció, geometriai és denzitásmérés lehetősége könnyű ablakolás (egér, trackball, stb.) két sorozat szinkron futtatása CD import/export lehetősége, feltétlenül DICOM formátumban, ablakolhatóan, ugyanarra a CD-re írt automatikusan induló, DICOM nézegető programmal. Klinikai mammográfiához a fentieken kívül CAD (komputer asszisztált diagnosztika) bővítési lehetőség is szükséges. Mammográfiás szűrés céljára: Leletező orvosonként egyéni beállítási sémák alkalmazása, Előző és aktuális mammográfiás felvételek szimmetrikus elhelyezése és szinkron ablakolása. Páciens CD előállítása a vizsgálat anyagáról, lehetőleg veszteségmentesen, DICOM formátumban (szabványos DICOM directory), ugyanarra a CD-re írt automatikusan induló, DICOM képnéző és megjelenítő programmal. A megjelenítő programnak a következő funkciókat kell ellátni: a vizsgálatok, sorozatok (szekvenciák) elkülönítése a feliratok megtartása, vagy eltüntetése ablakozás, az ablakparaméterek megtartása lapozás, akár cine módban legalább kétszeres nagyítás távolságmérés, szögmérés, denzitásmérés a tájékozódó felvétel parallel megjelenítése, a szeletpozíció meghatározására 12. oldal

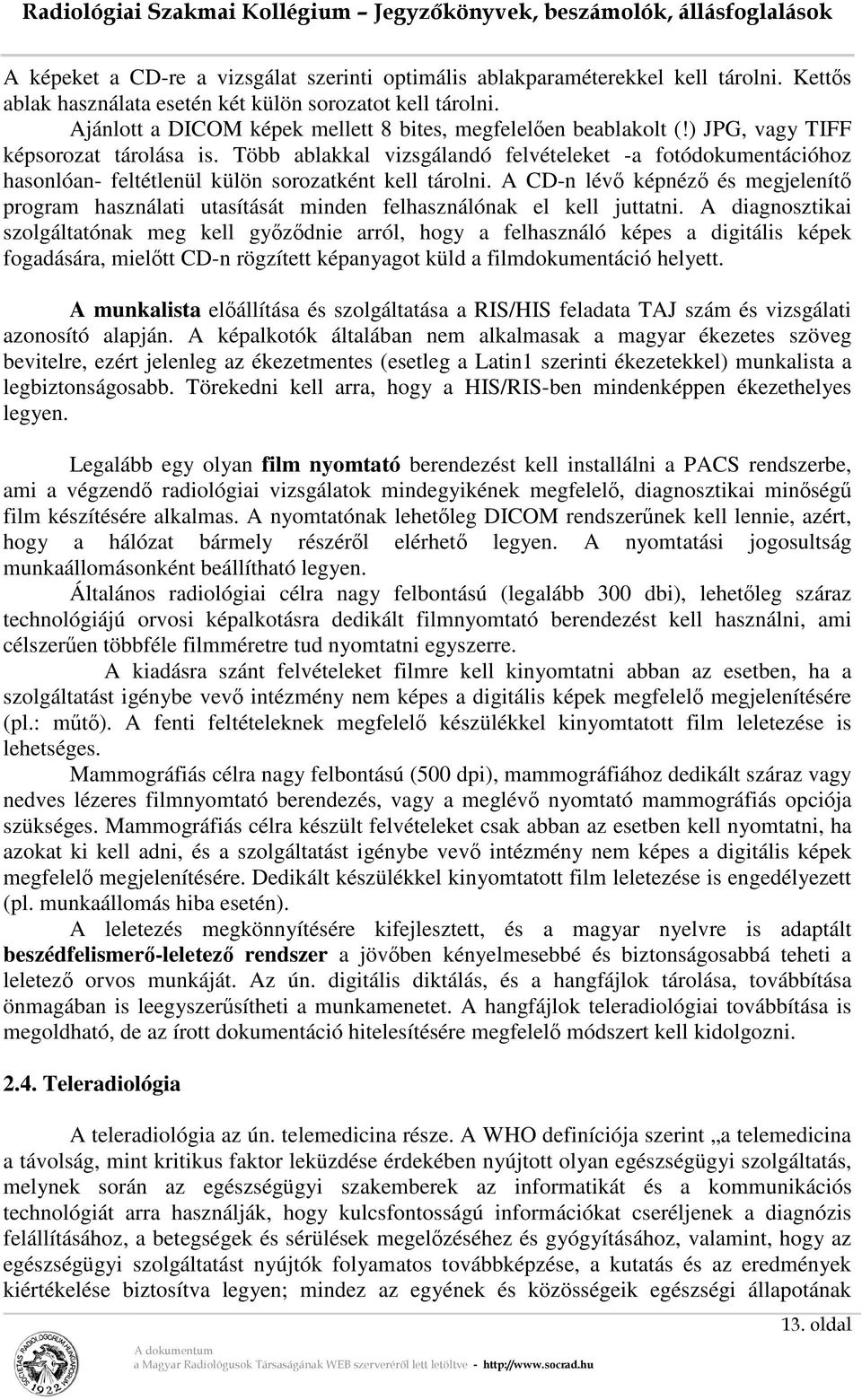

13 A képeket a CD-re a vizsgálat szerinti optimális ablakparaméterekkel kell tárolni. Kettős ablak használata esetén két külön sorozatot kell tárolni. Ajánlott a DICOM képek mellett 8 bites, megfelelően beablakolt (!) JPG, vagy TIFF képsorozat tárolása is. Több ablakkal vizsgálandó felvételeket -a fotódokumentációhoz hasonlóan- feltétlenül külön sorozatként kell tárolni. A CD-n lévő képnéző és megjelenítő program használati utasítását minden felhasználónak el kell juttatni. A diagnosztikai szolgáltatónak meg kell győződnie arról, hogy a felhasználó képes a digitális képek fogadására, mielőtt CD-n rögzített képanyagot küld a filmdokumentáció helyett. A munkalista előállítása és szolgáltatása a RIS/HIS feladata TAJ szám és vizsgálati azonosító alapján. A képalkotók általában nem alkalmasak a magyar ékezetes szöveg bevitelre, ezért jelenleg az ékezetmentes (esetleg a Latin1 szerinti ékezetekkel) munkalista a legbiztonságosabb. Törekedni kell arra, hogy a HIS/RIS-ben mindenképpen ékezethelyes legyen. Legalább egy olyan film nyomtató berendezést kell installálni a PACS rendszerbe, ami a végzendő radiológiai vizsgálatok mindegyikének megfelelő, diagnosztikai minőségű film készítésére alkalmas. A nyomtatónak lehetőleg DICOM rendszerűnek kell lennie, azért, hogy a hálózat bármely részéről elérhető legyen. A nyomtatási jogosultság munkaállomásonként beállítható legyen. Általános radiológiai célra nagy felbontású (legalább 300 dbi), lehetőleg száraz technológiájú orvosi képalkotásra dedikált filmnyomtató berendezést kell használni, ami célszerűen többféle filmméretre tud nyomtatni egyszerre. A kiadásra szánt felvételeket filmre kell kinyomtatni abban az esetben, ha a szolgáltatást igénybe vevő intézmény nem képes a digitális képek megfelelő megjelenítésére (pl.: műtő). A fenti feltételeknek megfelelő készülékkel kinyomtatott film leletezése is lehetséges. Mammográfiás célra nagy felbontású (500 dpi), mammográfiához dedikált száraz vagy nedves lézeres filmnyomtató berendezés, vagy a meglévő nyomtató mammográfiás opciója szükséges. Mammográfiás célra készült felvételeket csak abban az esetben kell nyomtatni, ha azokat ki kell adni, és a szolgáltatást igénybe vevő intézmény nem képes a digitális képek megfelelő megjelenítésére. Dedikált készülékkel kinyomtatott film leletezése is engedélyezett (pl. munkaállomás hiba esetén). A leletezés megkönnyítésére kifejlesztett, és a magyar nyelvre is adaptált beszédfelismerő-leletező rendszer a jövőben kényelmesebbé és biztonságosabbá teheti a leletező orvos munkáját. Az ún. digitális diktálás, és a hangfájlok tárolása, továbbítása önmagában is leegyszerűsítheti a munkamenetet. A hangfájlok teleradiológiai továbbítása is megoldható, de az írott dokumentáció hitelesítésére megfelelő módszert kell kidolgozni Teleradiológia A teleradiológia az ún. telemedicina része. A WHO definíciója szerint a telemedicina a távolság, mint kritikus faktor leküzdése érdekében nyújtott olyan egészségügyi szolgáltatás, melynek során az egészségügyi szakemberek az informatikát és a kommunikációs technológiát arra használják, hogy kulcsfontosságú információkat cseréljenek a diagnózis felállításához, a betegségek és sérülések megelőzéséhez és gyógyításához, valamint, hogy az egészségügyi szolgáltatást nyújtók folyamatos továbbképzése, a kutatás és az eredmények kiértékelése biztosítva legyen; mindez az egyének és közösségeik egészségi állapotának 13. oldal

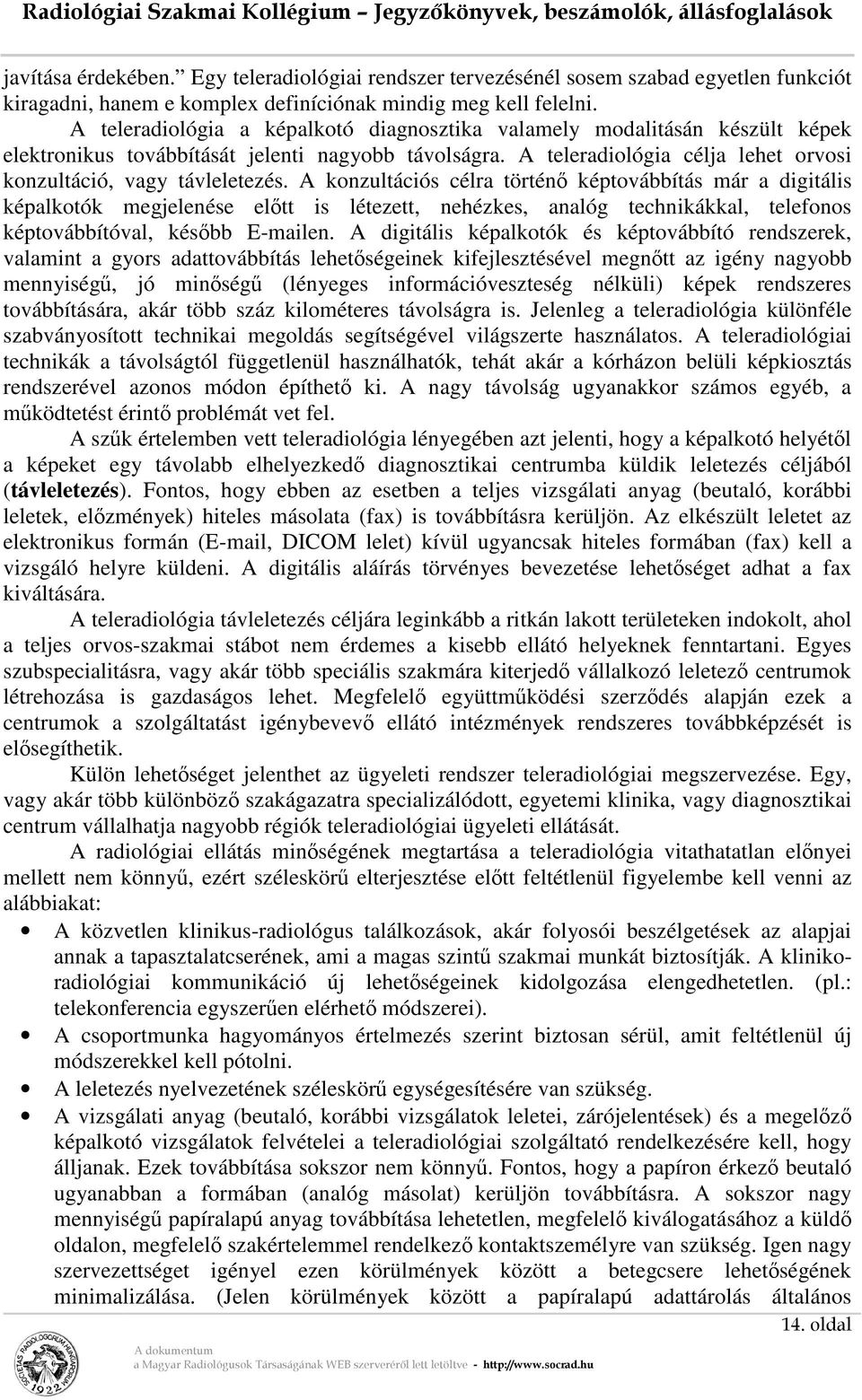

14 javítása érdekében. Egy teleradiológiai rendszer tervezésénél sosem szabad egyetlen funkciót kiragadni, hanem e komplex definíciónak mindig meg kell felelni. A teleradiológia a képalkotó diagnosztika valamely modalitásán készült képek elektronikus továbbítását jelenti nagyobb távolságra. A teleradiológia célja lehet orvosi konzultáció, vagy távleletezés. A konzultációs célra történő képtovábbítás már a digitális képalkotók megjelenése előtt is létezett, nehézkes, analóg technikákkal, telefonos képtovábbítóval, később en. A digitális képalkotók és képtovábbító rendszerek, valamint a gyors adattovábbítás lehetőségeinek kifejlesztésével megnőtt az igény nagyobb mennyiségű, jó minőségű (lényeges információveszteség nélküli) képek rendszeres továbbítására, akár több száz kilométeres távolságra is. Jelenleg a teleradiológia különféle szabványosított technikai megoldás segítségével világszerte használatos. A teleradiológiai technikák a távolságtól függetlenül használhatók, tehát akár a kórházon belüli képkiosztás rendszerével azonos módon építhető ki. A nagy távolság ugyanakkor számos egyéb, a működtetést érintő problémát vet fel. A szűk értelemben vett teleradiológia lényegében azt jelenti, hogy a képalkotó helyétől a képeket egy távolabb elhelyezkedő diagnosztikai centrumba küldik leletezés céljából (távleletezés). Fontos, hogy ebben az esetben a teljes vizsgálati anyag (beutaló, korábbi leletek, előzmények) hiteles másolata (fax) is továbbításra kerüljön. Az elkészült leletet az elektronikus formán ( , DICOM lelet) kívül ugyancsak hiteles formában (fax) kell a vizsgáló helyre küldeni. A digitális aláírás törvényes bevezetése lehetőséget adhat a fax kiváltására. A teleradiológia távleletezés céljára leginkább a ritkán lakott területeken indokolt, ahol a teljes orvos-szakmai stábot nem érdemes a kisebb ellátó helyeknek fenntartani. Egyes szubspecialitásra, vagy akár több speciális szakmára kiterjedő vállalkozó leletező centrumok létrehozása is gazdaságos lehet. Megfelelő együttműködési szerződés alapján ezek a centrumok a szolgáltatást igénybevevő ellátó intézmények rendszeres továbbképzését is elősegíthetik. Külön lehetőséget jelenthet az ügyeleti rendszer teleradiológiai megszervezése. Egy, vagy akár több különböző szakágazatra specializálódott, egyetemi klinika, vagy diagnosztikai centrum vállalhatja nagyobb régiók teleradiológiai ügyeleti ellátását. A radiológiai ellátás minőségének megtartása a teleradiológia vitathatatlan előnyei mellett nem könnyű, ezért széleskörű elterjesztése előtt feltétlenül figyelembe kell venni az alábbiakat: A közvetlen klinikus-radiológus találkozások, akár folyosói beszélgetések az alapjai annak a tapasztalatcserének, ami a magas szintű szakmai munkát biztosítják. A klinikoradiológiai kommunikáció új lehetőségeinek kidolgozása elengedhetetlen. (pl.: telekonferencia egyszerűen elérhető módszerei). A csoportmunka hagyományos értelmezés szerint biztosan sérül, amit feltétlenül új módszerekkel kell pótolni. A leletezés nyelvezetének széleskörű egységesítésére van szükség. A vizsgálati anyag (beutaló, korábbi vizsgálatok leletei, zárójelentések) és a megelőző képalkotó vizsgálatok felvételei a teleradiológiai szolgáltató rendelkezésére kell, hogy álljanak. Ezek továbbítása sokszor nem könnyű. Fontos, hogy a papíron érkező beutaló ugyanabban a formában (analóg másolat) kerüljön továbbításra. A sokszor nagy mennyiségű papíralapú anyag továbbítása lehetetlen, megfelelő kiválogatásához a küldő oldalon, megfelelő szakértelemmel rendelkező kontaktszemélyre van szükség. Igen nagy szervezettséget igényel ezen körülmények között a betegcsere lehetőségének minimalizálása. (Jelen körülmények között a papíralapú adattárolás általános 14. oldal

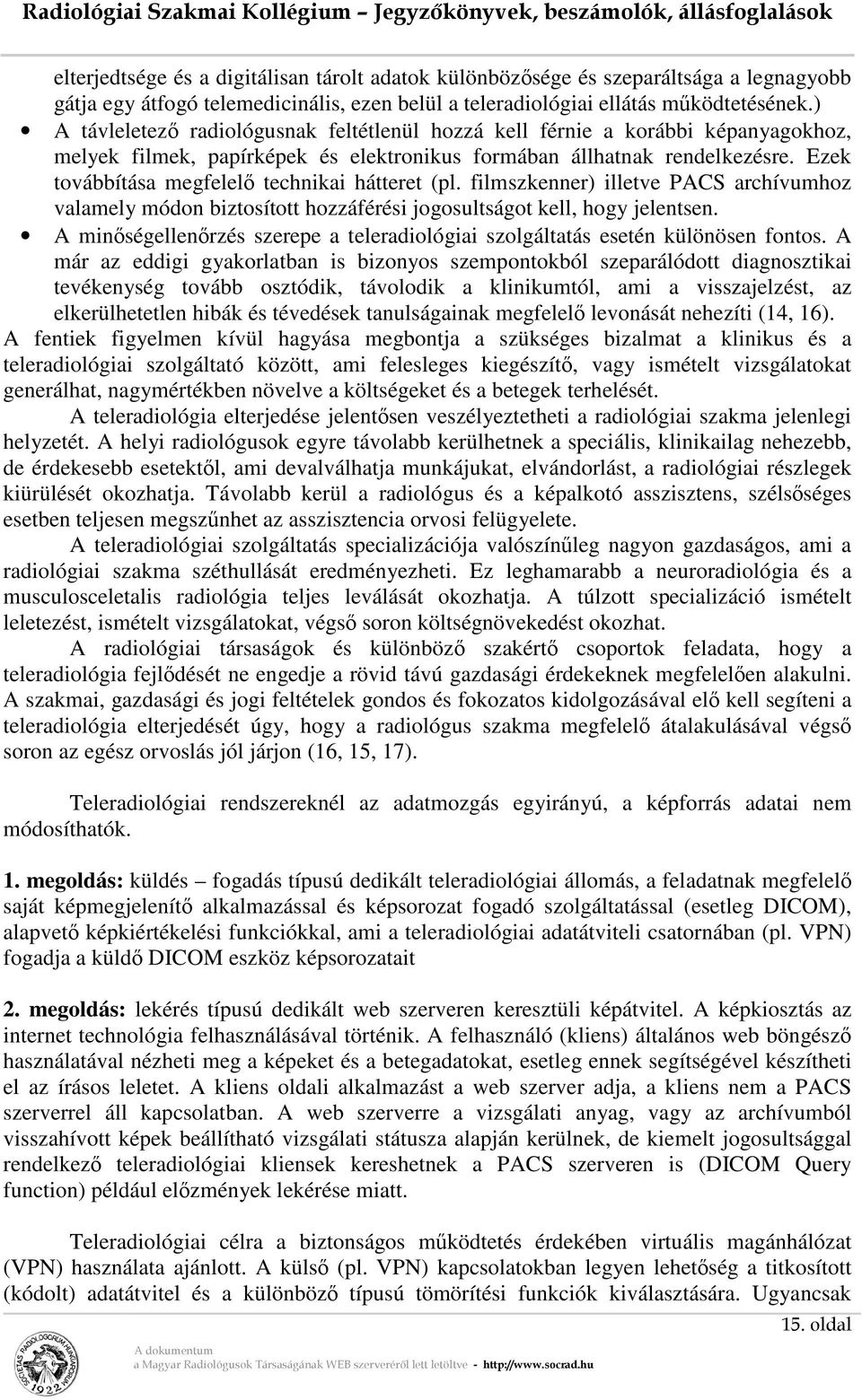

15 elterjedtsége és a digitálisan tárolt adatok különbözősége és szeparáltsága a legnagyobb gátja egy átfogó telemedicinális, ezen belül a teleradiológiai ellátás működtetésének.) A távleletező radiológusnak feltétlenül hozzá kell férnie a korábbi képanyagokhoz, melyek filmek, papírképek és elektronikus formában állhatnak rendelkezésre. Ezek továbbítása megfelelő technikai hátteret (pl. filmszkenner) illetve PACS archívumhoz valamely módon biztosított hozzáférési jogosultságot kell, hogy jelentsen. A minőségellenőrzés szerepe a teleradiológiai szolgáltatás esetén különösen fontos. A már az eddigi gyakorlatban is bizonyos szempontokból szeparálódott diagnosztikai tevékenység tovább osztódik, távolodik a klinikumtól, ami a visszajelzést, az elkerülhetetlen hibák és tévedések tanulságainak megfelelő levonását nehezíti (14, 16). A fentiek figyelmen kívül hagyása megbontja a szükséges bizalmat a klinikus és a teleradiológiai szolgáltató között, ami felesleges kiegészítő, vagy ismételt vizsgálatokat generálhat, nagymértékben növelve a költségeket és a betegek terhelését. A teleradiológia elterjedése jelentősen veszélyeztetheti a radiológiai szakma jelenlegi helyzetét. A helyi radiológusok egyre távolabb kerülhetnek a speciális, klinikailag nehezebb, de érdekesebb esetektől, ami devalválhatja munkájukat, elvándorlást, a radiológiai részlegek kiürülését okozhatja. Távolabb kerül a radiológus és a képalkotó asszisztens, szélsőséges esetben teljesen megszűnhet az asszisztencia orvosi felügyelete. A teleradiológiai szolgáltatás specializációja valószínűleg nagyon gazdaságos, ami a radiológiai szakma széthullását eredményezheti. Ez leghamarabb a neuroradiológia és a musculosceletalis radiológia teljes leválását okozhatja. A túlzott specializáció ismételt leletezést, ismételt vizsgálatokat, végső soron költségnövekedést okozhat. A radiológiai társaságok és különböző szakértő csoportok feladata, hogy a teleradiológia fejlődését ne engedje a rövid távú gazdasági érdekeknek megfelelően alakulni. A szakmai, gazdasági és jogi feltételek gondos és fokozatos kidolgozásával elő kell segíteni a teleradiológia elterjedését úgy, hogy a radiológus szakma megfelelő átalakulásával végső soron az egész orvoslás jól járjon (16, 15, 17). Teleradiológiai rendszereknél az adatmozgás egyirányú, a képforrás adatai nem módosíthatók. 1. megoldás: küldés fogadás típusú dedikált teleradiológiai állomás, a feladatnak megfelelő saját képmegjelenítő alkalmazással és képsorozat fogadó szolgáltatással (esetleg DICOM), alapvető képkiértékelési funkciókkal, ami a teleradiológiai adatátviteli csatornában (pl. VPN) fogadja a küldő DICOM eszköz képsorozatait 2. megoldás: lekérés típusú dedikált web szerveren keresztüli képátvitel. A képkiosztás az internet technológia felhasználásával történik. A felhasználó (kliens) általános web böngésző használatával nézheti meg a képeket és a betegadatokat, esetleg ennek segítségével készítheti el az írásos leletet. A kliens oldali alkalmazást a web szerver adja, a kliens nem a PACS szerverrel áll kapcsolatban. A web szerverre a vizsgálati anyag, vagy az archívumból visszahívott képek beállítható vizsgálati státusza alapján kerülnek, de kiemelt jogosultsággal rendelkező teleradiológiai kliensek kereshetnek a PACS szerveren is (DICOM Query function) például előzmények lekérése miatt. Teleradiológiai célra a biztonságos működtetés érdekében virtuális magánhálózat (VPN) használata ajánlott. A külső (pl. VPN) kapcsolatokban legyen lehetőség a titkosított (kódolt) adatátvitel és a különböző típusú tömörítési funkciók kiválasztására. Ugyancsak 15. oldal

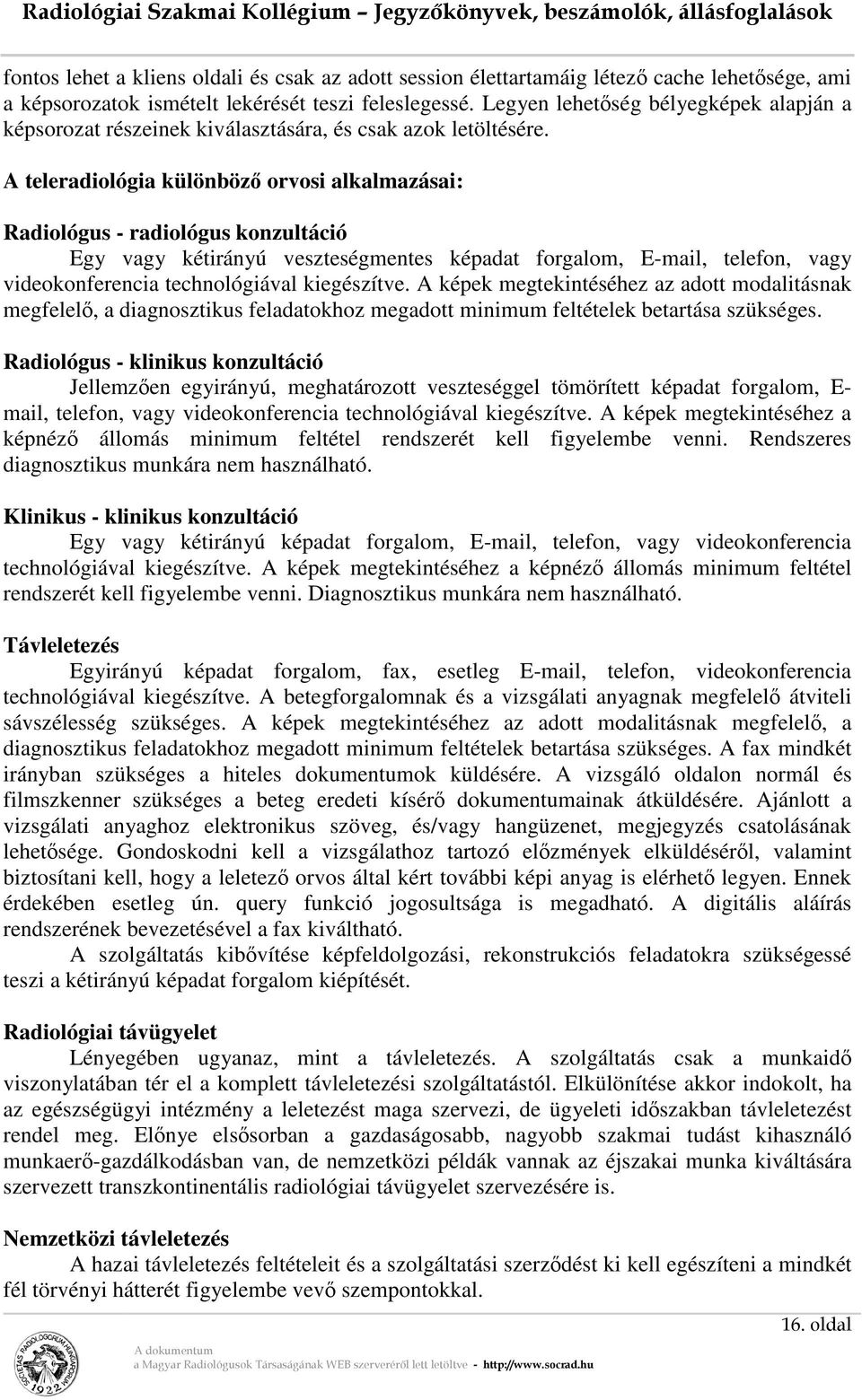

16 fontos lehet a kliens oldali és csak az adott session élettartamáig létező cache lehetősége, ami a képsorozatok ismételt lekérését teszi feleslegessé. Legyen lehetőség bélyegképek alapján a képsorozat részeinek kiválasztására, és csak azok letöltésére. A teleradiológia különböző orvosi alkalmazásai: Radiológus - radiológus konzultáció Egy vagy kétirányú veszteségmentes képadat forgalom, , telefon, vagy videokonferencia technológiával kiegészítve. A képek megtekintéséhez az adott modalitásnak megfelelő, a diagnosztikus feladatokhoz megadott minimum feltételek betartása szükséges. Radiológus - klinikus konzultáció Jellemzően egyirányú, meghatározott veszteséggel tömörített képadat forgalom, E- mail, telefon, vagy videokonferencia technológiával kiegészítve. A képek megtekintéséhez a képnéző állomás minimum feltétel rendszerét kell figyelembe venni. Rendszeres diagnosztikus munkára nem használható. Klinikus - klinikus konzultáció Egy vagy kétirányú képadat forgalom, , telefon, vagy videokonferencia technológiával kiegészítve. A képek megtekintéséhez a képnéző állomás minimum feltétel rendszerét kell figyelembe venni. Diagnosztikus munkára nem használható. Távleletezés Egyirányú képadat forgalom, fax, esetleg , telefon, videokonferencia technológiával kiegészítve. A betegforgalomnak és a vizsgálati anyagnak megfelelő átviteli sávszélesség szükséges. A képek megtekintéséhez az adott modalitásnak megfelelő, a diagnosztikus feladatokhoz megadott minimum feltételek betartása szükséges. A fax mindkét irányban szükséges a hiteles dokumentumok küldésére. A vizsgáló oldalon normál és filmszkenner szükséges a beteg eredeti kísérő dokumentumainak átküldésére. Ajánlott a vizsgálati anyaghoz elektronikus szöveg, és/vagy hangüzenet, megjegyzés csatolásának lehetősége. Gondoskodni kell a vizsgálathoz tartozó előzmények elküldéséről, valamint biztosítani kell, hogy a leletező orvos által kért további képi anyag is elérhető legyen. Ennek érdekében esetleg ún. query funkció jogosultsága is megadható. A digitális aláírás rendszerének bevezetésével a fax kiváltható. A szolgáltatás kibővítése képfeldolgozási, rekonstrukciós feladatokra szükségessé teszi a kétirányú képadat forgalom kiépítését. Radiológiai távügyelet Lényegében ugyanaz, mint a távleletezés. A szolgáltatás csak a munkaidő viszonylatában tér el a komplett távleletezési szolgáltatástól. Elkülönítése akkor indokolt, ha az egészségügyi intézmény a leletezést maga szervezi, de ügyeleti időszakban távleletezést rendel meg. Előnye elsősorban a gazdaságosabb, nagyobb szakmai tudást kihasználó munkaerő-gazdálkodásban van, de nemzetközi példák vannak az éjszakai munka kiváltására szervezett transzkontinentális radiológiai távügyelet szervezésére is. Nemzetközi távleletezés A hazai távleletezés feltételeit és a szolgáltatási szerződést ki kell egészíteni a mindkét fél törvényi hátterét figyelembe vevő szempontokkal. 16. oldal

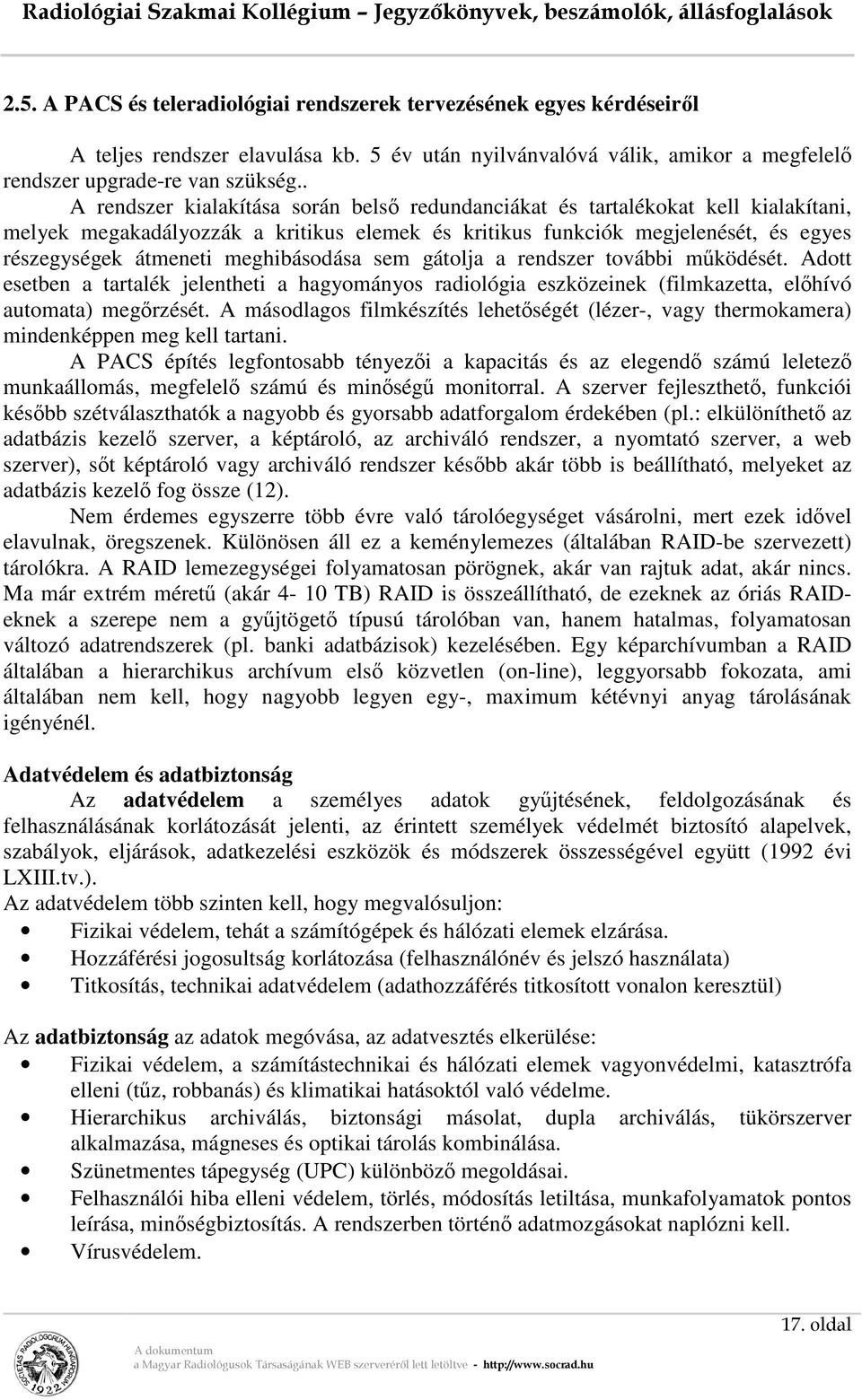

17 2.5. A PACS és teleradiológiai rendszerek tervezésének egyes kérdéseiről A teljes rendszer elavulása kb. 5 év után nyilvánvalóvá válik, amikor a megfelelő rendszer upgrade-re van szükség.. A rendszer kialakítása során belső redundanciákat és tartalékokat kell kialakítani, melyek megakadályozzák a kritikus elemek és kritikus funkciók megjelenését, és egyes részegységek átmeneti meghibásodása sem gátolja a rendszer további működését. Adott esetben a tartalék jelentheti a hagyományos radiológia eszközeinek (filmkazetta, előhívó automata) megőrzését. A másodlagos filmkészítés lehetőségét (lézer-, vagy thermokamera) mindenképpen meg kell tartani. A PACS építés legfontosabb tényezői a kapacitás és az elegendő számú leletező munkaállomás, megfelelő számú és minőségű monitorral. A szerver fejleszthető, funkciói később szétválaszthatók a nagyobb és gyorsabb adatforgalom érdekében (pl.: elkülöníthető az adatbázis kezelő szerver, a képtároló, az archiváló rendszer, a nyomtató szerver, a web szerver), sőt képtároló vagy archiváló rendszer később akár több is beállítható, melyeket az adatbázis kezelő fog össze (12). Nem érdemes egyszerre több évre való tárolóegységet vásárolni, mert ezek idővel elavulnak, öregszenek. Különösen áll ez a keménylemezes (általában RAID-be szervezett) tárolókra. A RAID lemezegységei folyamatosan pörögnek, akár van rajtuk adat, akár nincs. Ma már extrém méretű (akár 4-10 TB) RAID is összeállítható, de ezeknek az óriás RAIDeknek a szerepe nem a gyűjtögető típusú tárolóban van, hanem hatalmas, folyamatosan változó adatrendszerek (pl. banki adatbázisok) kezelésében. Egy képarchívumban a RAID általában a hierarchikus archívum első közvetlen (on-line), leggyorsabb fokozata, ami általában nem kell, hogy nagyobb legyen egy-, maximum kétévnyi anyag tárolásának igényénél. Adatvédelem és adatbiztonság Az adatvédelem a személyes adatok gyűjtésének, feldolgozásának és felhasználásának korlátozását jelenti, az érintett személyek védelmét biztosító alapelvek, szabályok, eljárások, adatkezelési eszközök és módszerek összességével együtt (1992 évi LXIII.tv.). Az adatvédelem több szinten kell, hogy megvalósuljon: Fizikai védelem, tehát a számítógépek és hálózati elemek elzárása. Hozzáférési jogosultság korlátozása (felhasználónév és jelszó használata) Titkosítás, technikai adatvédelem (adathozzáférés titkosított vonalon keresztül) Az adatbiztonság az adatok megóvása, az adatvesztés elkerülése: Fizikai védelem, a számítástechnikai és hálózati elemek vagyonvédelmi, katasztrófa elleni (tűz, robbanás) és klimatikai hatásoktól való védelme. Hierarchikus archiválás, biztonsági másolat, dupla archiválás, tükörszerver alkalmazása, mágneses és optikai tárolás kombinálása. Szünetmentes tápegység (UPC) különböző megoldásai. Felhasználói hiba elleni védelem, törlés, módosítás letiltása, munkafolyamatok pontos leírása, minőségbiztosítás. A rendszerben történő adatmozgásokat naplózni kell. Vírusvédelem. 17. oldal

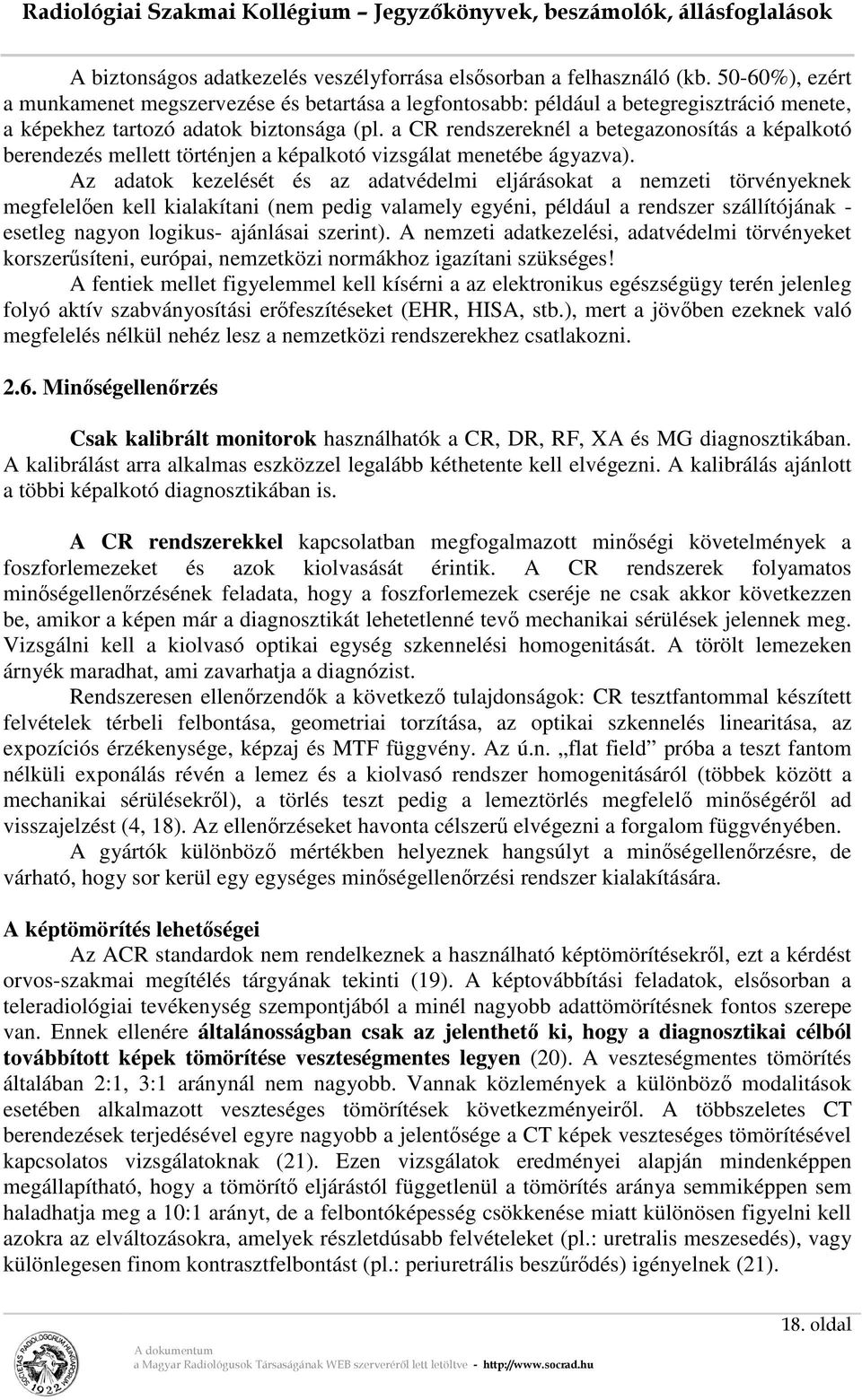

18 A biztonságos adatkezelés veszélyforrása elsősorban a felhasználó (kb %), ezért a munkamenet megszervezése és betartása a legfontosabb: például a betegregisztráció menete, a képekhez tartozó adatok biztonsága (pl. a CR rendszereknél a betegazonosítás a képalkotó berendezés mellett történjen a képalkotó vizsgálat menetébe ágyazva). Az adatok kezelését és az adatvédelmi eljárásokat a nemzeti törvényeknek megfelelően kell kialakítani (nem pedig valamely egyéni, például a rendszer szállítójának - esetleg nagyon logikus- ajánlásai szerint). A nemzeti adatkezelési, adatvédelmi törvényeket korszerűsíteni, európai, nemzetközi normákhoz igazítani szükséges! A fentiek mellet figyelemmel kell kísérni a az elektronikus egészségügy terén jelenleg folyó aktív szabványosítási erőfeszítéseket (EHR, HISA, stb.), mert a jövőben ezeknek való megfelelés nélkül nehéz lesz a nemzetközi rendszerekhez csatlakozni Minőségellenőrzés Csak kalibrált monitorok használhatók a CR, DR, RF, XA és MG diagnosztikában. A kalibrálást arra alkalmas eszközzel legalább kéthetente kell elvégezni. A kalibrálás ajánlott a többi képalkotó diagnosztikában is. A CR rendszerekkel kapcsolatban megfogalmazott minőségi követelmények a foszforlemezeket és azok kiolvasását érintik. A CR rendszerek folyamatos minőségellenőrzésének feladata, hogy a foszforlemezek cseréje ne csak akkor következzen be, amikor a képen már a diagnosztikát lehetetlenné tevő mechanikai sérülések jelennek meg. Vizsgálni kell a kiolvasó optikai egység szkennelési homogenitását. A törölt lemezeken árnyék maradhat, ami zavarhatja a diagnózist. Rendszeresen ellenőrzendők a következő tulajdonságok: CR tesztfantommal készített felvételek térbeli felbontása, geometriai torzítása, az optikai szkennelés linearitása, az expozíciós érzékenysége, képzaj és MTF függvény. Az ú.n. flat field próba a teszt fantom nélküli exponálás révén a lemez és a kiolvasó rendszer homogenitásáról (többek között a mechanikai sérülésekről), a törlés teszt pedig a lemeztörlés megfelelő minőségéről ad visszajelzést (4, 18). Az ellenőrzéseket havonta célszerű elvégezni a forgalom függvényében. A gyártók különböző mértékben helyeznek hangsúlyt a minőségellenőrzésre, de várható, hogy sor kerül egy egységes minőségellenőrzési rendszer kialakítására. A képtömörítés lehetőségei Az ACR standardok nem rendelkeznek a használható képtömörítésekről, ezt a kérdést orvos-szakmai megítélés tárgyának tekinti (19). A képtovábbítási feladatok, elsősorban a teleradiológiai tevékenység szempontjából a minél nagyobb adattömörítésnek fontos szerepe van. Ennek ellenére általánosságban csak az jelenthető ki, hogy a diagnosztikai célból továbbított képek tömörítése veszteségmentes legyen (20). A veszteségmentes tömörítés általában 2:1, 3:1 aránynál nem nagyobb. Vannak közlemények a különböző modalitások esetében alkalmazott veszteséges tömörítések következményeiről. A többszeletes CT berendezések terjedésével egyre nagyobb a jelentősége a CT képek veszteséges tömörítésével kapcsolatos vizsgálatoknak (21). Ezen vizsgálatok eredményei alapján mindenképpen megállapítható, hogy a tömörítő eljárástól függetlenül a tömörítés aránya semmiképpen sem haladhatja meg a 10:1 arányt, de a felbontóképesség csökkenése miatt különösen figyelni kell azokra az elváltozásokra, amelyek részletdúsabb felvételeket (pl.: uretralis meszesedés), vagy különlegesen finom kontrasztfelbontást (pl.: periuretrális beszűrődés) igényelnek (21). 18. oldal

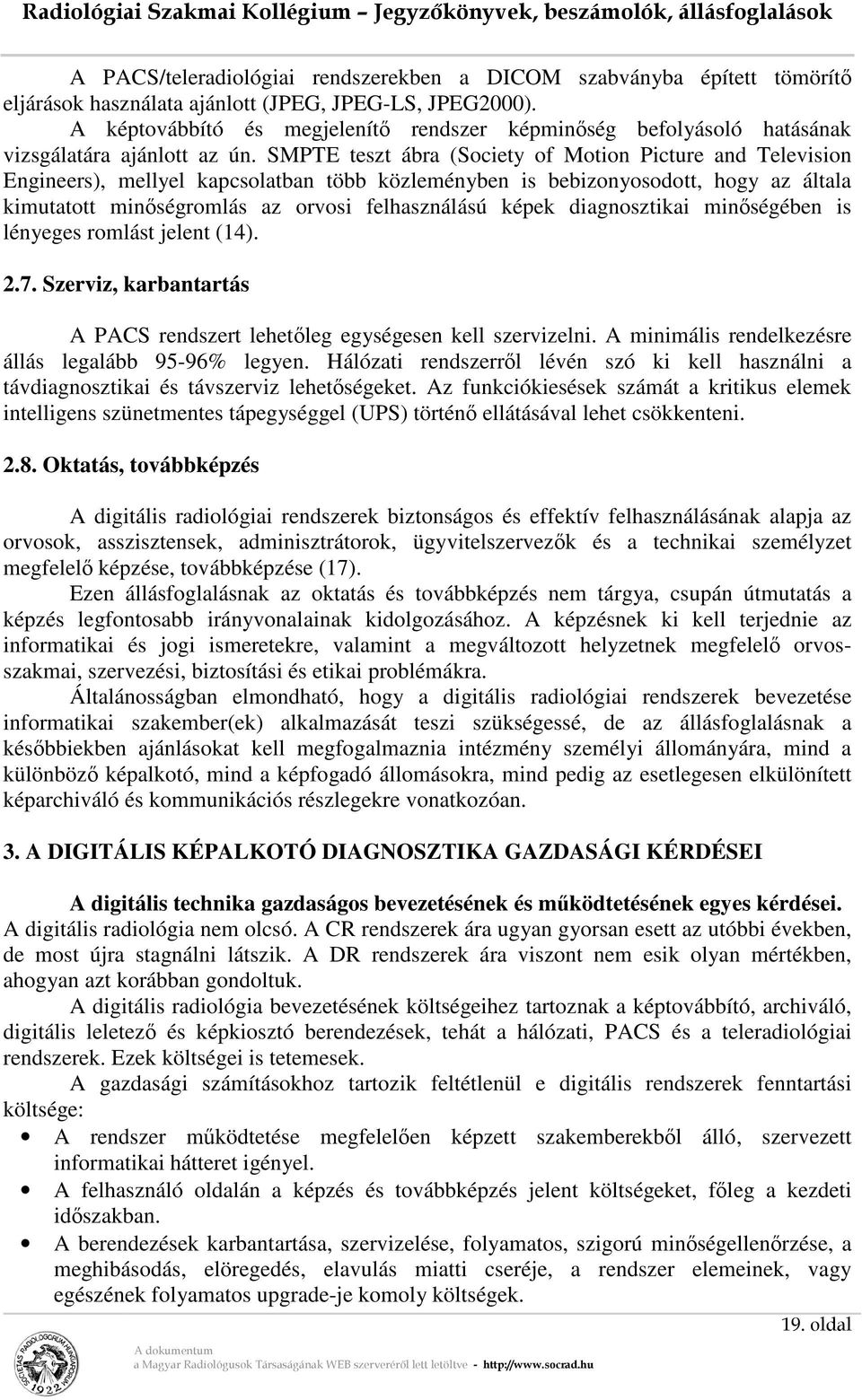

19 A PACS/teleradiológiai rendszerekben a DICOM szabványba épített tömörítő eljárások használata ajánlott (JPEG, JPEG-LS, JPEG2000). A képtovábbító és megjelenítő rendszer képminőség befolyásoló hatásának vizsgálatára ajánlott az ún. SMPTE teszt ábra (Society of Motion Picture and Television Engineers), mellyel kapcsolatban több közleményben is bebizonyosodott, hogy az általa kimutatott minőségromlás az orvosi felhasználású képek diagnosztikai minőségében is lényeges romlást jelent (14) Szerviz, karbantartás A PACS rendszert lehetőleg egységesen kell szervizelni. A minimális rendelkezésre állás legalább 95-96% legyen. Hálózati rendszerről lévén szó ki kell használni a távdiagnosztikai és távszerviz lehetőségeket. Az funkciókiesések számát a kritikus elemek intelligens szünetmentes tápegységgel (UPS) történő ellátásával lehet csökkenteni Oktatás, továbbképzés A digitális radiológiai rendszerek biztonságos és effektív felhasználásának alapja az orvosok, asszisztensek, adminisztrátorok, ügyvitelszervezők és a technikai személyzet megfelelő képzése, továbbképzése (17). Ezen állásfoglalásnak az oktatás és továbbképzés nem tárgya, csupán útmutatás a képzés legfontosabb irányvonalainak kidolgozásához. A képzésnek ki kell terjednie az informatikai és jogi ismeretekre, valamint a megváltozott helyzetnek megfelelő orvosszakmai, szervezési, biztosítási és etikai problémákra. Általánosságban elmondható, hogy a digitális radiológiai rendszerek bevezetése informatikai szakember(ek) alkalmazását teszi szükségessé, de az állásfoglalásnak a későbbiekben ajánlásokat kell megfogalmaznia intézmény személyi állományára, mind a különböző képalkotó, mind a képfogadó állomásokra, mind pedig az esetlegesen elkülönített képarchiváló és kommunikációs részlegekre vonatkozóan. 3. A DIGITÁLIS KÉPALKOTÓ DIAGNOSZTIKA GAZDASÁGI KÉRDÉSEI A digitális technika gazdaságos bevezetésének és működtetésének egyes kérdései. A digitális radiológia nem olcsó. A CR rendszerek ára ugyan gyorsan esett az utóbbi években, de most újra stagnálni látszik. A DR rendszerek ára viszont nem esik olyan mértékben, ahogyan azt korábban gondoltuk. A digitális radiológia bevezetésének költségeihez tartoznak a képtovábbító, archiváló, digitális leletező és képkiosztó berendezések, tehát a hálózati, PACS és a teleradiológiai rendszerek. Ezek költségei is tetemesek. A gazdasági számításokhoz tartozik feltétlenül e digitális rendszerek fenntartási költsége: A rendszer működtetése megfelelően képzett szakemberekből álló, szervezett informatikai hátteret igényel. A felhasználó oldalán a képzés és továbbképzés jelent költségeket, főleg a kezdeti időszakban. A berendezések karbantartása, szervizelése, folyamatos, szigorú minőségellenőrzése, a meghibásodás, elöregedés, elavulás miatti cseréje, a rendszer elemeinek, vagy egészének folyamatos upgrade-je komoly költségek. 19. oldal

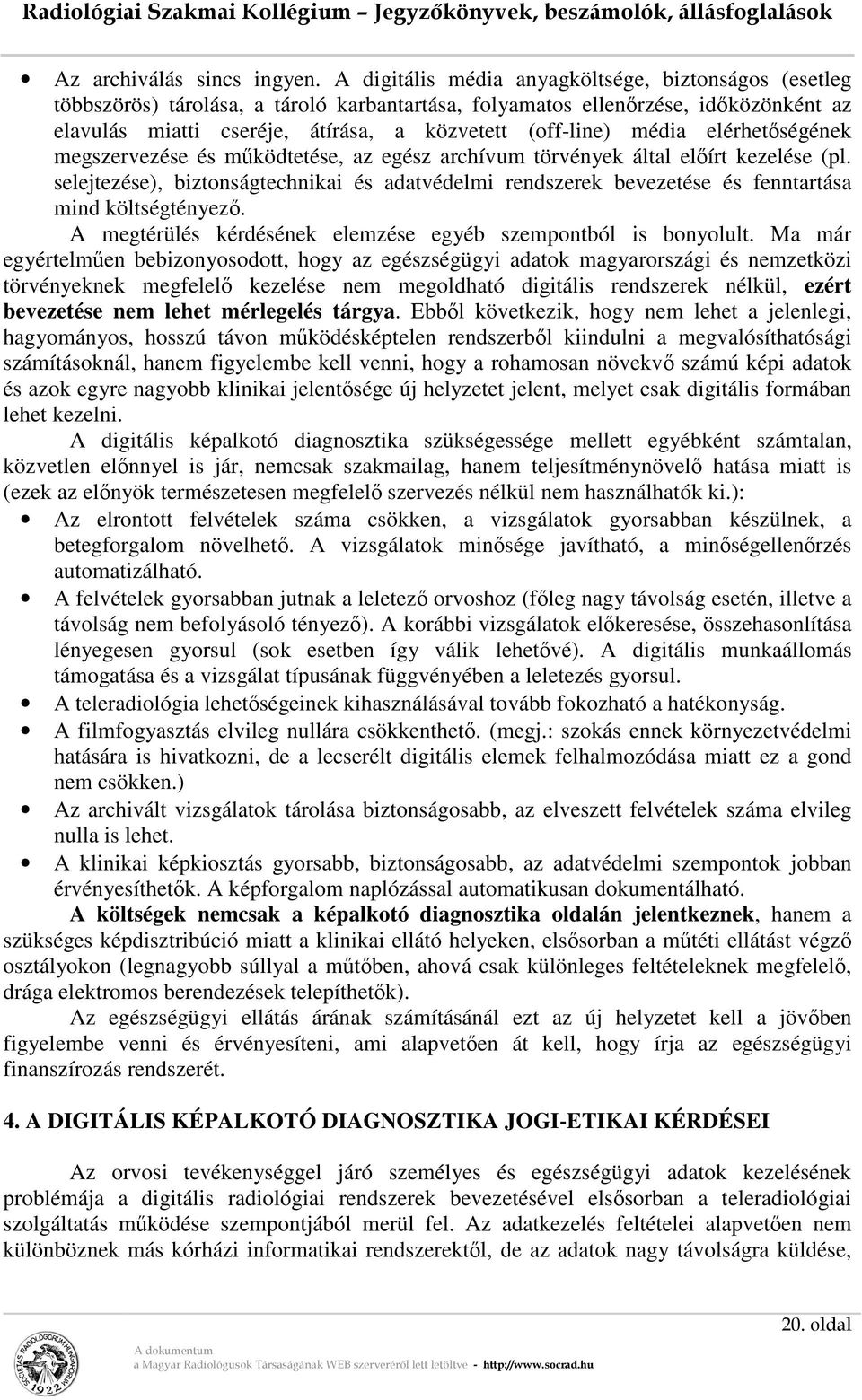

20 Az archiválás sincs ingyen. A digitális média anyagköltsége, biztonságos (esetleg többszörös) tárolása, a tároló karbantartása, folyamatos ellenőrzése, időközönként az elavulás miatti cseréje, átírása, a közvetett (off-line) média elérhetőségének megszervezése és működtetése, az egész archívum törvények által előírt kezelése (pl. selejtezése), biztonságtechnikai és adatvédelmi rendszerek bevezetése és fenntartása mind költségtényező. A megtérülés kérdésének elemzése egyéb szempontból is bonyolult. Ma már egyértelműen bebizonyosodott, hogy az egészségügyi adatok magyarországi és nemzetközi törvényeknek megfelelő kezelése nem megoldható digitális rendszerek nélkül, ezért bevezetése nem lehet mérlegelés tárgya. Ebből következik, hogy nem lehet a jelenlegi, hagyományos, hosszú távon működésképtelen rendszerből kiindulni a megvalósíthatósági számításoknál, hanem figyelembe kell venni, hogy a rohamosan növekvő számú képi adatok és azok egyre nagyobb klinikai jelentősége új helyzetet jelent, melyet csak digitális formában lehet kezelni. A digitális képalkotó diagnosztika szükségessége mellett egyébként számtalan, közvetlen előnnyel is jár, nemcsak szakmailag, hanem teljesítménynövelő hatása miatt is (ezek az előnyök természetesen megfelelő szervezés nélkül nem használhatók ki.): Az elrontott felvételek száma csökken, a vizsgálatok gyorsabban készülnek, a betegforgalom növelhető. A vizsgálatok minősége javítható, a minőségellenőrzés automatizálható. A felvételek gyorsabban jutnak a leletező orvoshoz (főleg nagy távolság esetén, illetve a távolság nem befolyásoló tényező). A korábbi vizsgálatok előkeresése, összehasonlítása lényegesen gyorsul (sok esetben így válik lehetővé). A digitális munkaállomás támogatása és a vizsgálat típusának függvényében a leletezés gyorsul. A teleradiológia lehetőségeinek kihasználásával tovább fokozható a hatékonyság. A filmfogyasztás elvileg nullára csökkenthető. (megj.: szokás ennek környezetvédelmi hatására is hivatkozni, de a lecserélt digitális elemek felhalmozódása miatt ez a gond nem csökken.) Az archivált vizsgálatok tárolása biztonságosabb, az elveszett felvételek száma elvileg nulla is lehet. A klinikai képkiosztás gyorsabb, biztonságosabb, az adatvédelmi szempontok jobban érvényesíthetők. A képforgalom naplózással automatikusan dokumentálható. A költségek nemcsak a képalkotó diagnosztika oldalán jelentkeznek, hanem a szükséges képdisztribúció miatt a klinikai ellátó helyeken, elsősorban a műtéti ellátást végző osztályokon (legnagyobb súllyal a műtőben, ahová csak különleges feltételeknek megfelelő, drága elektromos berendezések telepíthetők). Az egészségügyi ellátás árának számításánál ezt az új helyzetet kell a jövőben figyelembe venni és érvényesíteni, ami alapvetően át kell, hogy írja az egészségügyi finanszírozás rendszerét. 4. A DIGITÁLIS KÉPALKOTÓ DIAGNOSZTIKA JOGI-ETIKAI KÉRDÉSEI Az orvosi tevékenységgel járó személyes és egészségügyi adatok kezelésének problémája a digitális radiológiai rendszerek bevezetésével elsősorban a teleradiológiai szolgáltatás működése szempontjából merül fel. Az adatkezelés feltételei alapvetően nem különböznek más kórházi informatikai rendszerektől, de az adatok nagy távolságra küldése, 20. oldal
