EFüggesztőtechnika E

Átírás

1 EFüggesztő technika E

2 E Áruválaszték

3 Függesztő-profilok E1 NL függesztő-profil E Az NL függesztő-profilok a légtechnikai, klíma-, fűtés-, gáz-, víz- és hasonló vezetékek rögzítőrendszerének különösen alkalmas tartóelemei. A kínálatban szereplő további rögzítőelemekkel társítva változatos csővezeték-szerelést tesz lehetővé. A profilokat az erősebb kivitelnek köszönhetően a nagyobb teherbírást megkövetelő rendszerek szerelésére is ajánljuk az ajánlott teherbírási táblázatnak megfelelően. NL20 NL30 NL45 NL60 a (mm) b (mm) c (mm) s (mm) 1,75 1,75 1,75 2,5 Hosszúság 5 m VZLN2011 VZLN3011 VZLN4511 VZLN6011 Hosszúság 2 m VZLN2001 VZLN3001 VZLN Ajánlott terhelési értékek Egyszerű tartó

4 E1 Függesztő-profilok Nosná lišta a příslušenství E Ajánlott terhelési értékek Egyszerű tartó Ajánlott terhelési értékek Befogott tartó

5 Függesztő-profilok E1 Nosná lišta a příslušenství NL függesztő-profil Tartó egyszerű alátámasztással Erő a tartó közepén E tábl. Maximális terhelés, behajlás Tartó NL20 profil NL30 profil NL45 profil NL60 profil tartóhossz (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,67 2. tábl. Behajlás mm-ben a a megadott tartóhossz és terhelés mellett A fehér értékek a tartóbehajlást adják meg a maximális terhelés túllépése esetén. NL20 profil Hosszúság (mm) 150 0,29 0,98 2,33 7, ,48 1,63 3,88 13, ,89 3,01 7,15 24, ,45 4, , , NL30 profil Hosszúság (mm) 150 0,11 0,35 0,84 2, ,18 0,59 1,40 4, ,35 1,18 2,80 9, ,53 1,77 4,20 14, ,70 2,36 5, ,88 2,96 7, ,05 3, ,23 4, , , NL45 profil Hosszúság (mm) 150 0,04 0,13 0,30 1, ,06 0,21 0,50 1, ,12 0,42 0,99 3, ,19 0,63 1,49 5, ,25 0,84 1,99 6, ,31 1,05 2,49 8, ,37 1,26 2,98 10, ,43 1,47 3,48 11, ,50 1,68 3,98 13, ,62 2,10 4, ,75 2,52 5, ,87 2, NL60 profil Hosszúság (mm) 150 0,01 0,04 0,10 0, ,02 0,07 0,17 0, ,04 0,15 0,35 1, ,07 0,22 0,52 1, ,09 0,29 0,70 2, ,11 0,37 0,87 2, ,13 0,44 1,05 3, ,15 0,52 1,22 4, ,17 0,59 1,40 4, ,22 0,74 1,75 5, ,26 0,88 2,10 7, ,31 1,03 2,45 8, ,35 1,18 2, ,39 1,33 3, ,44 1,47 3, ,52 1, ,

6 E1 Függesztő-profilok Nosná lišta a příslušenství NL függesztő-profil Tartó egyszerű alátámasztással Két erő harmadokban E tábl. Maximális terhelés, behajlás Tartó NL20 profil NL30 profil NL45 profil NL60 profil tartóhossz (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,97 2. tábl. Behajlás mm-ben a a megadott tartóhossz és terhelés mellett A fehér értékek a tartóbehajlást adják meg a maximális terhelés túllépése esetén. NL20 profil Hosszúság (mm) 150 0,50 1,67 3,96 13, ,83 2,79 6,60 22, ,65 5,57 13, , , NL30 profil Hosszúság (mm) 150 0,18 0,60 1,43 4, ,30 1,01 2,39 8, ,60 2,01 4,77 16, ,90 3,02 7, ,19 4, ,49 5, , , NL45 profil Hosszúság (mm) 150 0,06 0,21 0,51 1, ,11 0,36 0,85 2, ,21 0,71 1,69 5, ,32 1,07 2,54 8, ,42 1,43 3,39 11, ,53 1,79 4,23 14, ,64 2,14 5,08 17, ,74 2,50 5, ,85 2,86 6, ,06 3, ,27 4, , NL60 profil Hosszúság (mm) 150 0,02 0,08 0,18 0, ,04 0,13 0,30 1, ,07 0,25 0,60 2, ,11 0,38 0,89 3, ,15 0,50 1,19 4, ,19 0,63 1,49 5, ,22 0,75 1,79 6, ,26 0,88 2,08 7, ,30 1,00 2,38 8, ,37 1,26 2,98 10, ,45 1,51 3, ,52 1,76 4, ,60 2,01 4, ,67 2, ,74 2, , ,

7 Függesztő-profilok E1 Nosná lišta a příslušenství NL függesztő-profil Tartó egyszerű alátámasztással Három erő negyedekben E tábl. Maximális terhelés, behajlás Tartó NL20 profil NL30 profil NL45 profil NL60 profil tartóhossz (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,15 2. tábl. Behajlás mm-ben a a megadott tartóhossz és terhelés mellett A fehér értékek a tartóbehajlást adják meg a maximális terhelés túllépése esetén. NL20 profil Hosszúság (mm) 150 0,79 2,66 6,31 21, ,31 4,43 10, , NL30 profil Hosszúság (mm) 150 0,28 0,96 2,28 7, ,47 1,60 3,80 12, ,95 3,21 7, ,42 4, , , NL45 profil Hosszúság (mm) 150 0,10 0,34 0,81 2, ,17 0,57 1,35 4, ,34 1,14 2,70 9, ,51 1,71 4,04 13, ,67 2,27 5, ,84 2,84 6, ,01 3, ,18 3, , , , NL60 profil Hosszúság (mm) 150 0,04 0,12 0,28 0, ,06 0,20 0,47 1, ,12 0,40 0,95 3, ,18 0,60 1,42 4, ,24 0,80 1,89 6, ,30 1,00 2,37 7, ,36 1,20 2,84 9, ,41 1,40 3,32 11, ,47 1,60 3, ,59 2,00 4, ,71 2, ,83 2, , , ,

8 E1 Függesztő-profilok Nosná lišta a příslušenství NL függesztő-profil Tartó egyszerű alátámasztással Folyamatos terhelés E tábl. Maximális terhelés, behajlás Tartó NL20 profil NL30 profil NL45 profil NL60 profil tartóhossz (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,84 2. tábl. Behajlás mm-ben a a megadott tartóhossz és terhelés mellett A fehér értékek a tartóbehajlást adják meg a maximális terhelés túllépése esetén. NL20 profil Hosszúság (mm) 150 0,18 0,61 1,45 4, ,30 1,02 2,42 8, ,61 2,04 4,84 16, ,91 3,07 7,27 24, ,21 4,09 9, ,51 5,11 12, ,82 6, ,12 7, , NL30 profil Hosszúság (mm) 150 0,02 0,08 0,19 0, ,04 0,13 0,31 1, ,08 0,26 0,62 2, ,12 0,39 0,93 3, ,16 0,52 1,24 4, ,19 0,66 1,55 5, ,23 0,79 1,86 6, ,27 0,92 2,17 7, ,31 1,05 2,49 8, ,09 3,69 8, ,31 4, ,53 5, NL45 profil Hosszúság (mm) 150 0,02 0,08 0,19 0, ,04 0,13 0,31 1, ,08 0,26 0,62 2, ,12 0,39 0,93 3, ,16 0,52 1,24 4, ,19 0,66 1,55 5, ,23 0,79 1,86 6, ,27 0,92 2,17 7, ,31 1,05 2,49 8, ,39 1,31 3,11 10, ,47 1,57 3,73 12, ,54 1,83 4,35 14,68 NL60 profil Hosszúság (mm) 150 0,01 0,03 0,07 0, ,01 0,05 0,11 0, ,03 0,09 0,22 0, ,04 0,14 0,33 1, ,05 0,18 0,44 1, ,07 0,23 0,55 1, ,08 0,28 0,65 2, ,10 0,32 0,76 2, ,11 0,37 0,87 2, ,14 0,46 1,09 3, ,16 0,55 1,31 4, ,19 0,64 1,53 5, ,22 0,74 1,75 5, ,25 0,83 1,96 6, ,27 0,92 2,18 7, ,33 1,11 2,62 8, ,44 1,47 3,49 ---

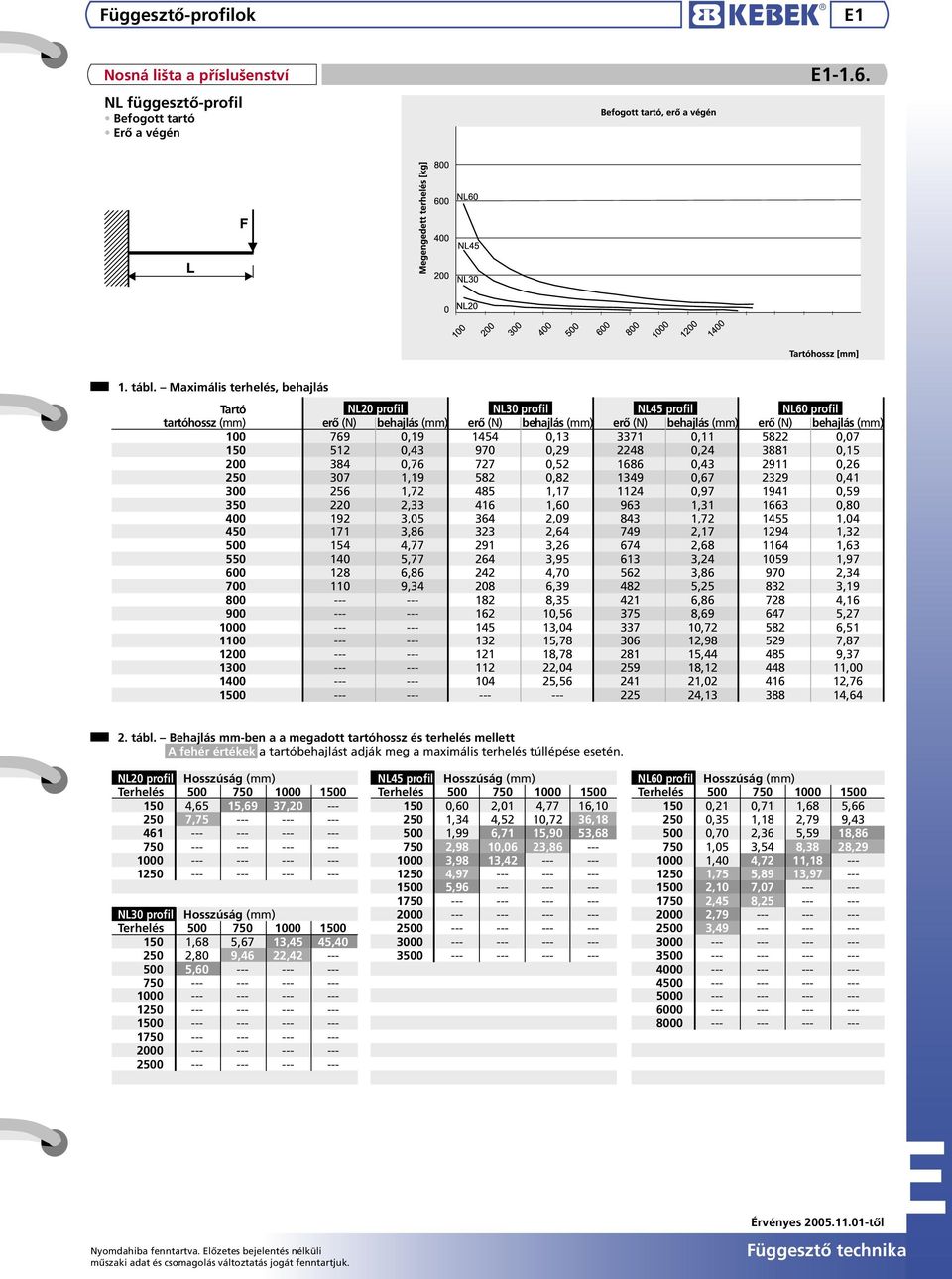

9 Függesztő-profilok E1 Nosná lišta a příslušenství NL függesztő-profil Befogott tartó Erő a végén E tábl. Maximális terhelés, behajlás Tartó NL20 profil NL30 profil NL45 profil NL60 profil tartóhossz (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,64 2. tábl. Behajlás mm-ben a a megadott tartóhossz és terhelés mellett A fehér értékek a tartóbehajlást adják meg a maximális terhelés túllépése esetén. NL20 profil Hosszúság (mm) 150 4,65 15,69 37, , NL30 profil Hosszúság (mm) 150 1,68 5,67 13,45 45, ,80 9,46 22, , NL45 profil Hosszúság (mm) 150 0,60 2,01 4,77 16, ,34 4,52 10,72 36, ,99 6,71 15,90 53, ,98 10,06 23, ,98 13, , , NL60 profil Hosszúság (mm) 150 0,21 0,71 1,68 5, ,35 1,18 2,79 9, ,70 2,36 5,59 18, ,05 3,54 8,38 28, ,40 4,72 11, ,75 5,89 13, ,10 7, ,45 8, , ,

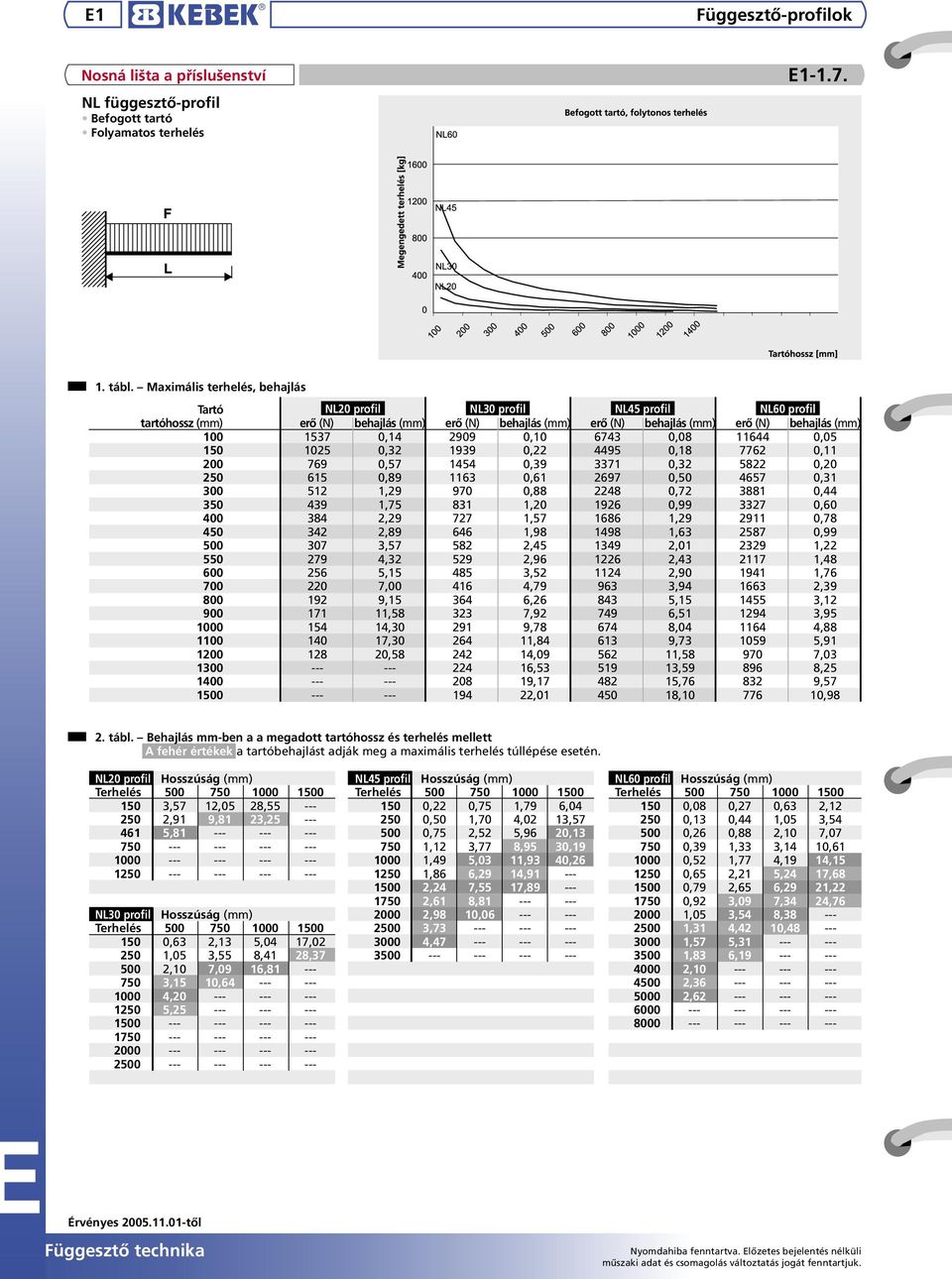

10 E1 Függesztő-profilok Nosná lišta a příslušenství NL függesztő-profil Befogott tartó Folyamatos terhelés E tábl. Maximális terhelés, behajlás Tartó NL20 profil NL30 profil NL45 profil NL60 profil tartóhossz (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) erő (N) behajlás (mm) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,98 2. tábl. Behajlás mm-ben a a megadott tartóhossz és terhelés mellett A fehér értékek a tartóbehajlást adják meg a maximális terhelés túllépése esetén. NL20 profil Hosszúság (mm) 150 3,57 12,05 28, ,91 9,81 23, , NL30 profil Hosszúság (mm) 150 0,63 2,13 5,04 17, ,05 3,55 8,41 28, ,10 7,09 16, ,15 10, , , NL45 profil Hosszúság (mm) 150 0,22 0,75 1,79 6, ,50 1,70 4,02 13, ,75 2,52 5,96 20, ,12 3,77 8,95 30, ,49 5,03 11,93 40, ,86 6,29 14, ,24 7,55 17, ,61 8, ,98 10, , , NL60 profil Hosszúság (mm) 150 0,08 0,27 0,63 2, ,13 0,44 1,05 3, ,26 0,88 2,10 7, ,39 1,33 3,14 10, ,52 1,77 4,19 14, ,65 2,21 5,24 17, ,79 2,65 6,29 21, ,92 3,09 7,34 24, ,05 3,54 8, ,31 4,42 10, ,57 5, ,83 6, , , ,

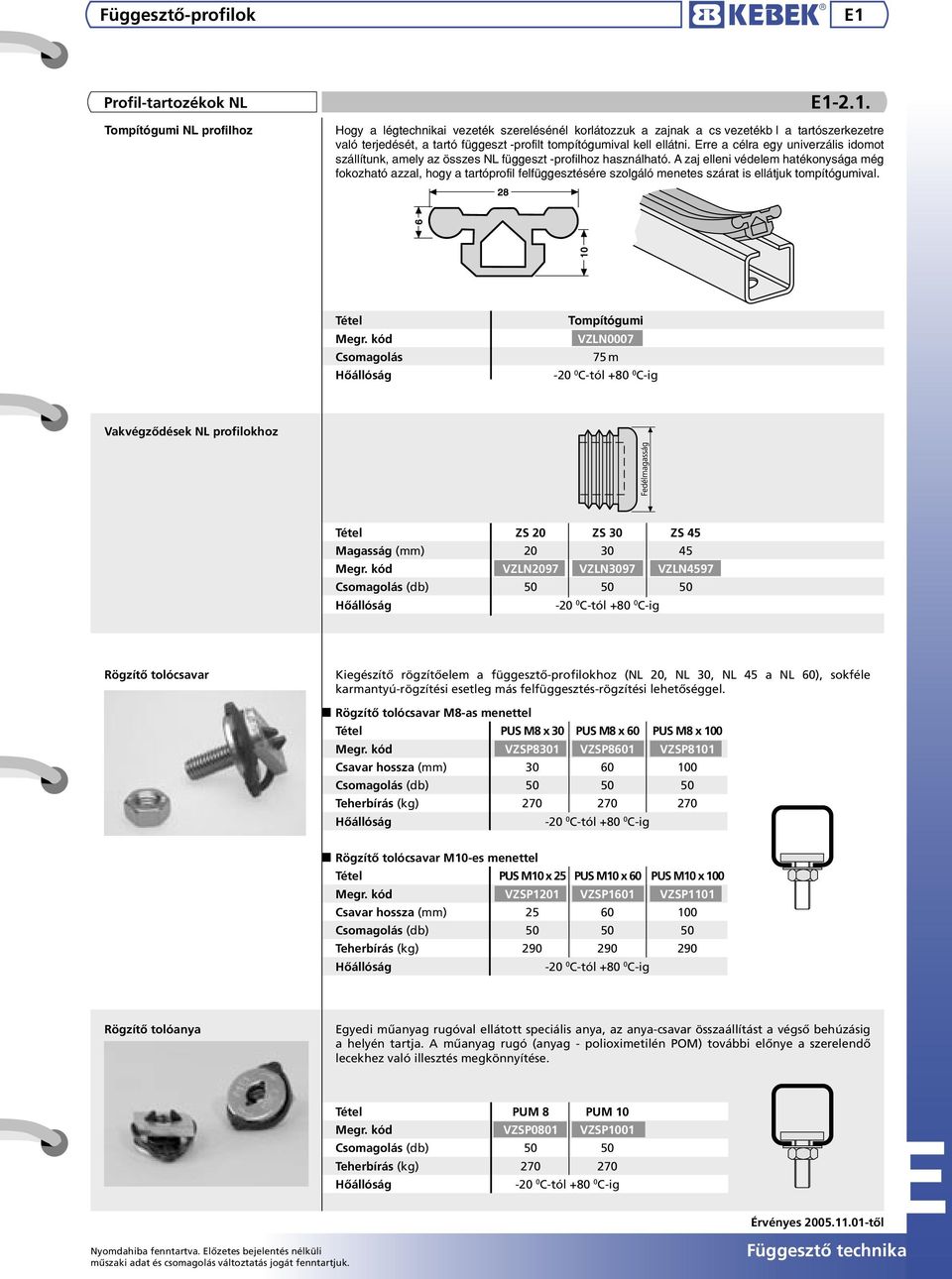

11 Függesztő-profilok E1 Profil-tartozékok NL Tompítógumi NL profilhoz E Hogy a légtechnikai vezeték szerelésénél korlátozzuk a zajnak a cs vezetékb l a tartószerkezetre való terjedését, a tartó függeszt -profilt tompítógumival kell ellátni. Erre a célra egy univerzális idomot szállítunk, amely az összes NL függeszt -profilhoz használható. A zaj elleni védelem hatékonysága még fokozható azzal, hogy a tartóprofil felfüggesztésére szolgáló menetes szárat is ellátjuk tompítógumival. Tétel Megr. kód Csomagolás Tompítógumi VZLN m Vakvégződések NL profilokhoz Tétel ZS 20 ZS 30 ZS 45 Magasság (mm) Megr. kód VZLN2097 VZLN3097 VZLN4597 Csomagolás (db) Rögzítő tolócsavar Kiegészítő rögzítőelem a függesztő-profilokhoz (NL 20, NL 30, NL 45 a NL 60), sokféle karmantyú-rögzítési esetleg más felfüggesztés-rögzítési lehetőséggel. Rögzítő tolócsavar M8-as menettel Tétel PUS M8 x 30 PUS M8 x 60 PUS M8 x 100 Megr. kód VZSP8301 VZSP8601 VZSP8101 Csavar hossza (mm) Csomagolás (db) Teherbírás (kg) Rögzítő tolócsavar M10-es menettel Tétel PUS M10 x 25 PUS M10 x 60 PUS M10 x 100 Megr. kód VZSP1201 VZSP1601 VZSP1101 Csavar hossza (mm) Csomagolás (db) Teherbírás (kg) Rögzítő tolóanya Egyedi műanyag rugóval ellátott speciális anya, az anya-csavar összaállítást a végső behúzásig a helyén tartja. A műanyag rugó (anyag - polioximetilén POM) további előnye a szerelendő lecekhez való illesztés megkönnyítése. Tétel PUM 8 PUM 10 Megr. kód VZSP0801 VZSP1001 Csomagolás (db) Teherbírás (kg)

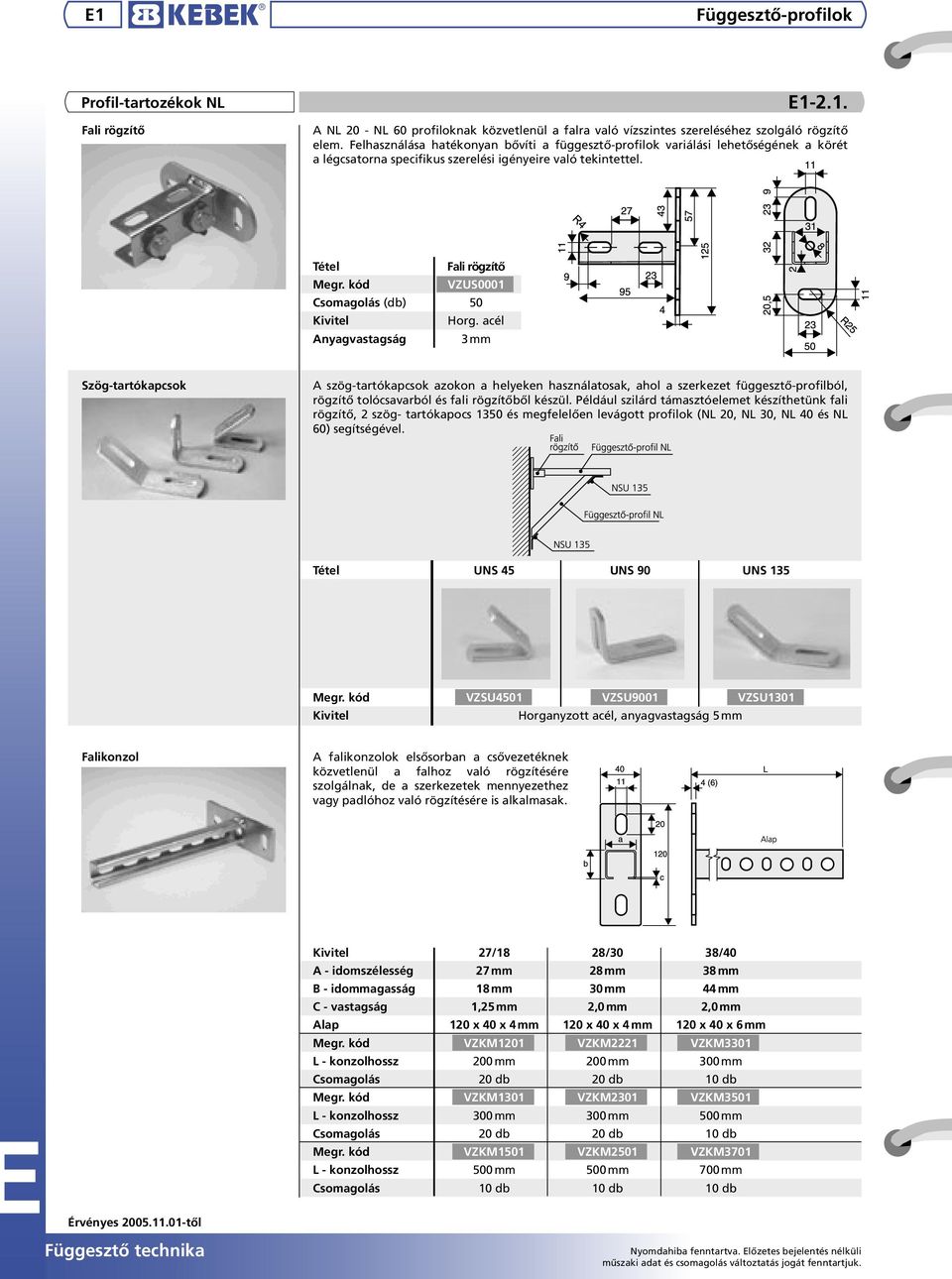

12 E1 Függesztő-profilok Profil-tartozékok NL Fali rögzítő E A NL 20 - NL 60 profiloknak közvetlenül a falra való vízszintes szereléséhez szolgáló rögzítő elem. Felhasználása hatékonyan bővíti a függesztő-profilok variálási lehetőségének a körét a légcsatorna specifikus szerelési igényeire való tekintettel. Tétel Fali rögzítő Megr. kód VZUS0001 Csomagolás (db) 50 Horg. acél Anyagvastagság 3 mm Szög-tartókapcsok A szög-tartókapcsok azokon a helyeken használatosak, ahol a szerkezet függesztő-profilból, rögzítő tolócsavarból és fali rögzítőből készül. Például szilárd támasztóelemet készíthetünk fali rögzítő, 2 szög- tartókapocs 1350 és megfelelően levágott profilok (NL 20, NL 30, NL 40 és NL 60) segítségével. Tétel UNS 45 UNS 90 UNS 135 Megr. kód VZSU4501 VZSU9001 VZSU1301 Horganyzott acél, anyagvastagság 5 mm Falikonzol A falikonzolok elsősorban a csővezetéknek közvetlenül a falhoz való rögzítésére szolgálnak, de a szerkezetek mennyezethez vagy padlóhoz való rögzítésére is alkalmasak. 27/18 28/30 38/40 A - idomszélesség 27 mm 28 mm 38 mm B - idommagasság 18 mm 30 mm 44 mm C - vastagság 1,25 mm 2,0 mm 2,0 mm Alap 120 x 40 x 4 mm 120 x 40 x 4 mm 120 x 40 x 6 mm Megr. kód VZKM1201 VZKM2221 VZKM3301 L - konzolhossz 200 mm 200 mm 300 mm Csomagolás 20 db 20 db 10 db Megr. kód VZKM1301 VZKM2301 VZKM3501 L - konzolhossz 300 mm 300 mm 500 mm Csomagolás 20 db 20 db 10 db Megr. kód VZKM1501 VZKM2501 VZKM3701 L - konzolhossz 500 mm 500 mm 700 mm Csomagolás 10 db 10 db 10 db

13 Függesztő-profilok E1 Függesztő-profilok ZL E A kínált függesztési technika a légtechnikai és más vezetékrendszerek nagyon hatékony és variábilis szerelését teszi lehetővé az Ön szükségleteinek és az egyes megrendelések specifikus követelményeinek megfelelően. ZL függesztő-profilok A ZL függesztő-profilt a nagyobb méretű négyszög-keresztmetszetű vezeték felfüggesztési részeként vagy azokban az esetekben használják, amikor a más típusú függesztések rögzítése során nem kívánatos a csővezetékbe való beavatkozás. A ZL függesztő-profilt a terhelésre támasztott követelmények szerint három méretben szállítjuk. ZL 20x40 ZL 37x40 ZL 48x40 a (mm) b (mm) c (mm) s (mm) 1,5 1,5 1,5 Hosszúság 6 m VZLZ2011 VZLZ Hosszúság 2,1 m VZLZ2001 VZLZ3701 VZLZ4801 Anyag: horg. acél Zinkréteg: 20 µm. Ajánlott terhelési értékek A szerelőléc rendeltetésére való tekintettel csak a profil (egyszerű tartó) magatartását követjük az egész profilhosszra ható folytonos terhelésnél. Az egyes lemezek megengedett terhelése az idomhossz függvényeként (kn). Typ profilu Hoss. 0,5 m Hoss. 1,0 m Hoss. 1,5 m Hoss. 2,0 m ZL 20x40 1,761 0,880 0,587 0,470 ZL 37x40 4,130 2,065 1,377 1,032 ZL 48x40 6,011 3,006 2,004 1,503 Tartozékok: Tompítógumi ZL függesztő-profilhoz A tompítógumi a kínált ZL profilok minden típusához megfelel. Tétel Megr. kód Csomagolás Tlumící guma VZLZ m

14

15 Függesztőelemek E2 Függesztőelemek négyszög-keresztmetszetű légcsatornák szereléséhez E Függesztőelem ZL Standard függesztőelem-típus négyszög-keresztmetszetű légcsatornákhoz. A függesztőelem a vezeték felső részéhez szegecsekkel vagy önfúró csavarokkal rögzíthető. 2,5 mm vastag horganyzott acéllemez rugalmas tompítóval és alátéttel, belső átmérő 6,2 és 8,4 mm M6, M8 menetekhez. Cinkréteg: 10 µm Jellemzők Tétel ZL6 ZL8 Megr. kód VZZL0601 VZZL0801 Felhasználás négyszög-keresztmetszetű légcsatorna négyszög-keresztmetszetű légcsatorna Megengedett terhelés 40 kg 40 kg Csomagolás 50 db 50 db Menet M6 M8 Függesztőelem ZZ Standard függesztőelem-típus négyszög-keresztmetszetű vezetékekhez. A függesztőelem a vezeték felső részéhez szegecsekkel vagy önfúró csavarokkal rögzíthető. 2,5 mm vastag horganyzott acéllemez rugalmas tompítóval és alátéttel, belső átmérő 6,2 és 8,4 mm M6, M8 menetekhez. Cinkréteg: 10 µm Jellemzők Tétel ZZ6 ZZ8 Megr. kód VZZZ0601 VZZZ0801 Felhasználás négyszög-keresztmetszetű légcsatorna négyszög-keresztmetszetű légcsatorna Megengedett terhelés 50 kg 50 kg Csomagolás 50 db 50 db Menet M6 M8 Függesztőelem ZP A ZP függesztőelemet közvetlenül a vezeték karimakötéséhez kell rögzíteni. Ennek a függesztőelemnek a szerelése gyors és gondmentes, emellett nincs szükség a vezetékbe való beavatkozásra. A függesztőelem egyúttal kiegészítő karimakötésként is szolgál. Mivel a függesztőelem a karimakötésre van rögzítve (a csatorna legerősebb része), biztosított az egész rendszer nagyon stabilis függesztése. Figyelmeztetés: A ZP függesztőelem csak a P profilokból és sarokelemekből készült keretre (lásd A1-1.1.) alkalmazható. 2 mm vastag horganyzott acéllemez rugalmas tompítóval és fémalátéttel. Cinkréteg: 10 µm Jellemzők Tétel ZP Megr. kód Megengedett terhelés Csomagolás VZZP kg 20 db

16 E2 Függesztőelemek Függesztőelemek négyszög-keresztmetszetű légcsatorna szereléséhez E ZLTP függesztőelem ZL függesztőelem masszív kivitelben, fokozott teherbírással. Ez a függesztőelem-típus alkalmas a négyszög-keresztmetszetű légcsatornák, mennyezeti klímaegységek és további berendezések szerelésére. A függesztőelemet a csővezeték felső részére kell szegecselni vagy önfúró csavarral rögzíteni. 3 mm vastag horganyzott acél dupla rugalmas tompítóval, alátéttel, belső átmérő 8,4 mm M8-as menethez. Cinkréteg: 10 µm Jellemzők Tétel ZLTP Megr. kód Felhasználás Megengedett terhelés Csomagolás VZZL0831 Négyszög-keresztmetszetű vezetékekhez 80 kg 50 db ZZTP függesztőelem ZZ függesztőelem masszív kivitelben, fokozott teherbírással. Ez a függesztőelem-típus alkalmas a négyszögákeresztmetszetű vezetékek, mennyezeti klímaegységek és további berendezések szerelésére. A függesztőelemet a csővezeték alsó részéhez kell szegecselni vagy önfúró csavarral rögzíteni. 3 mm vastag horganyzott acél dupla rugalmas tompítóval, alátéttel, belső átmérő 8,4 mm M8-as menethez. Cinkréteg: 10 µm Jellemzők Tétel ZZTP Megr. kód VZZZ0831 Felhasználás Négyszög-keresztmetszetű vezetékekhez Megengedett terhelés 80 kg Csomagolás 50 db

17 Függesztőelemek E2 Függesztőelemek kör-keresztmetszetű légcsatorna szereléséhez E ZV függesztőelem Egyszerű és praktikus függesztőelem-típus a kör-keresztmetszetű légcsatorna szegecsekkel vagy önfúró csavarokkal való rögzítéséhez. 2 mm vastag horganyzott acél rugalmas tompítóval, acélalátéttel, belső átmérő 8,4 mm M8-as menethez. Cinkréteg: 10 µm Jellemzők Tétel ZV Megr. kód VZZV0801 Megengedett terhelés 50 kg Csomagolás 50 db Kör alakú függesztőelem A kör alakú függesztőelemek a kör-keresztmetszetű, mm átmérőjű légcsatornák szerelésére szolgálnak. A kör alakú függesztőelemeket két kivitelben tompítógumival és anélkül szállítjuk. Horganyzott acél, a függesztőelem két csavarral összehúzott két részből áll, függesztőanya M8. Rozsdamentes acél kivitel lehetséges. Jellemzők Függesztőelem Tompítógumival Tompítógumi Teherbírás Csomagolás csőátmérőhöz (megr. kód) nélkül (megr. kód) (kg) 80 mm VZOS0801 VZOS Igény szerint 100 mm VZOS1001 VZOS Igény szerint 125 mm VZOS1201 VZOS Igény szerint 140 mm VZOS1401 VZOS Igény szerint 150 mm VZOS1501 VZOS Igény szerint 160 mm VZOS1601 VZOS Igény szerint 180 mm VZOS1801 VZOS Igény szerint 200 mm VZOS2001 VZOS Igény szerint 225 mm VZOS2201 VZOS Igény szerint 250 mm VZOS2501 VZOS Igény szerint 280 mm VZOS2801 VZOS Igény szerint 300 mm VZOS3001 VZOS Igény szerint 315 mm VZOS3101 VZOS Igény szerint 355 mm VZOS3501 VZOS Igény szerint 400 mm VZOS4001 VZOS Igény szerint 450 mm VZOS4501 VZOS Igény szerint 500 mm VZOS5001 VZOS Igény szerint 560 mm VZOS5601 VZOS Igény szerint 630 mm VZOS6301 VZOS Igény szerint 710 mm VZOS7101 VZOS Igény szerint 800 mm VZOS8001 VZOS Igény szerint 900 mm VZOS9001 VZOS Igény szerint 1000 mm VZOS9101 VZOS Igény szerint :

18 E2 Függesztőelemek Függesztőelemek kör-keresztmetszetű légcsatornák szereléséhez E Kétcsavaros befogó rezgéstompító gumival A kétcsavaros, rezgéstompító gumival ellátott befogók különféle ágazatokban a szaniter- és fűtési vezetékek, gázvezetékek, légtechnikai és klímavezetékek és egyéb vezetékek szerelésénél érvényesülnek. Horganyzott acél, az egyszerű kétrészes függesztőelemet csavar húzza össze, függesztő-anya M8, M10. Jellemzők Tétel Megr. kód Teherbírás (kg) Csomagolás (db) Menet 12 mm (1/4 ) VZOD M8 17 mm (3/8 ) VZOD M8 20 mm (1/2 ) VZOD M8 25 mm (3/4 ) VZOD M8 31 mm (1 ) VZOD M8 40 mm (5/4 ) VZOD M8 48 mm (6/4 ) VZOD M8 54 mm (1 3/4 ) VZOD M8 60 mm (2 ) VZOD M8 67 mm (2 1/4 ) VZOD M8 72 mm (2 1/2 ) VZOD M8 81 mm (2 3/4 ) VZOD M10 87 mm (3 ) VZOD M mm (4 ) VZOD M mm (5 ) VZOD M mm (6 ) VZOD M mm (7 ) VZOD M mm (8 ) VZOD M10 : Egycsavaros befogó rezgéstompító gumival Az egycsavaros, rezgéstompító gumival ellátott befogók különféle ágazatokban a szaniter- és fűtési vezetékek, gázvezetékek, légtechnikai és klímavezetékek és egyéb vezetékek szerelésénél érvényesülnek. Horganyzott acél, az egyszerű kétrészes függesztőelemet csavar húzza össze, függesztő-anya M8. Jellemzők Tétel Megr. kód Teherbírás (kg) Csomagolás (db) 15 mm (1/4 ) VZOJ mm (3/8 ) VZOJ mm (1/2 ) VZOJ mm (3/4 ) VZOJ mm (1 ) VZOJ mm (5/4 ) VZOJ mm (6/4 ) VZOJ :

19 Függesztőelemek E2 Univerzális függesztőelemek Menetes szár E A teljes hosszában menettel ellátott rudak az építőipar minden területén érvényesülnek, majdnem minden függesztőrendszer univerzális, pótolhatatlan részét képezik. Nagyon egyszerű módon változatos függesztési magasság beállítást tesznek lehetővé közvetlenül a rendszer szerelésénél. DIN 975, acél, szilárdsági osztály 4.6, horganyzott DIN 975, acél 4.6, Menetméretek: M6 M8 M10 M12 Hosszúság (mm) Megr. kód PM6x PM8x PM10x PM12x1000 Csomagolás 100 db 50 db 25 db 25 db Hosszúság (mm) Megr. kód PM6x PM8x PM10x PM12x2000 Csomagolás 50 db 25 db 25 db 25 db Hosszúság (mm) Megr. kód PM6x PM8x PM10x PM12x3000 Csomagolás 1 db 1 db 1 db 1 db Megengedett terhelés 450 kg 700 kg 1200 kg 1700 kg DIN 975, acél, szilárdsági osztály 8.8, galvanikus cinkbevonattal. DIN 975, rozsdamentes acél A2. Más menetnagyságú szárakat is kínálunk. Kérem, keresse fel eladóinkat. Csatlakoztató-csavaranya Átmenetként vagy kötésként szolgál a függesztőelemek és a különböző átmérőjű metrikus csavarmenetek között. Menetes adapter beiktatása a függesztésbe nem csökkenti az egész függesztés teherbíró képességét. Méretek Csomagolás acél, galvanikus cinkbevonattal M6 x 18, M8 x 24, M8 x 55, M10 x 30, M12 x db Menetes adapter A menetes szár esetleges beállítására vagy távtartó elemként szolgál. Csatlakoztató-csavaranya beiktatása a függesztésbe nem csökkenti az egész függesztés teherbíró képességét. Méretek Jellemzők Csomagolás acél, galvanikus cinkbevonattal M6/M8, M8/M6, M8/M10, M8/M12, M10/M8, M10/M12, M12/M8, M12/M10 Az adapter típusát a belső menetátmérő / külső menetátmérő határozza meg (példa: M6/M8 jelentése: belső menet M6, külső menet M8). 100 db

20 E2 Függesztőelemek Univerzális függesztőelemek E Rögzítősaru Belső menet A függesztő-szalagnak a rendszer más függesztőeleméhez (pl. menetes szárhoz) való szerelésére szolgál. A rögzítősaru függesztésbe való beiktatásával az egész függesztés teherbíró képessége nem csökken. Menetméret M6 M8 Megr. kód UO-VNITRNI-M6 UO-VNITRNI-M8 Csomagolás 100 db 100 db Külső menet Facsavar Menetméret M8 M10 Megr. kód UO-VNITRNI-M8 UO-VNITRNI-M10 Csomagolás 100 db 100 db Menetméret M6 M8 Hosszúság 20 mm 25 mm Megr. kód UO-VNEJSI-M6 UO-VNEJSI-M8 Csomagolás 100 db 100 db Facsavar-átmérő 6 mm 8 mm Hosszúság 50 mm 50 mm Megr. kód UO-VRUT-6X50 UO-VRUT-8X50 Csomagolás 100 db 100 db Kombinált szorító A metrikus menet/megfelelő átmérőjű facsavar átmenetre szolgál. acél, galvanikus cinkbevonattal Szállítási méretek M8 x 60, M8 x 80, M8 x 100, M10 x 100, M10 x 120 Csomagolás 100 db Függesztő-szalag A függesztő-szalag egyszerű és gyors csővezeték szerelésre szolgáló függesztőelem. A szalagot horganyzott acél vagy mindkét oldalon PVC bevonattal ellátott horganyzott acél kivitelben szállítjuk. Jellemzők Tétel ZP ZP-PVC Horg. acél, vastagság 0,8 mm Horg. acél, vastagság 0,8 mm kétoldali PVC bevonattal Szélesség 20 mm, nyílás 6,5 mm VZPZ2001 VZPZ2011 Csomagolás 25 m 10 m Szélesség 27 mm, nyílás 8,5 mm VZPZ2701 VZPZ2711 Csomagolás 25 m 10 m

21 Függesztőelemek E2 Univerzális függesztőelemek ZT függesztőelem E A ZT függesztőelem a vezeték trapézlemezre való szereléséhez alkalmas. A szegecsekkel vagy M8 kapoccsal, esetleg önfúró csavarral való rögzítést követően a trapézfüggesztés kész a további függesztőelem (pl. menetes szár) szereléséhez. 2 mm vastag horganyzott acél rugalmas rezgéstompítóval és acélalátéttel ellátva, belső átmérő 8,4 mm M8-as csavarmenethez. 10 µm Jellemzők Tétel ZT Obj.kód VZZT0801 Megengedett terhelés 50 kg Csomagolás 50 db Tartó-kötőcsavar A tartó-kötőcsavar minden függesztő-rendszer szereléséhez alkalmas, amely menetes szár vagy acéltartó (I-profil) segítségével történik. A tartó-kötőcsavar fúrás vagy hegesztés nélküli szerelést tesz lehetővé. A tartó-kötőcsavarnak az acélprofilon való hatékony rögzítésére szolgál a húzócsavaros ellenanya. Tétel NSM 8 malá NSM 8 velká NSM 10 NSM 12 NSM 16 Megr. kód VZSN0801 VZSN0811 VZSN1001 VZSN1201 VZSN1601 Megengedett terhelés 120 kg 250 kg 250 kg 350 kg 550 kg Csomagolás 100 db 100 db 50 db igény szerint igény szerint Méret A (mm) Méret B (mm) ,5 29,5 Méret C (mm) Méret D M8 M8 M10 M12 M16 Méret E (mm) ,5 Méret F M8 M10 M10 M10 M12 Méret G (mm) Méret H (mm) ,3

22 E2 Függesztőelemek Univerzális függesztőelemek Huzalfüggesztés Előnyök E A nagy teherbíró képességgel rendelkező, univerzálisan használható függesztés alkalmas a legtöbb légtechnikai vezeték és komponens felfüggesztésére. Az egyszerű felhasználásnak és rövid szerelési időnek köszönhetően a hagyományos függesztő-rendszerek érdekes alternatívája. A kisebb méretű légcsatornák (kör keresztmetszetnél 600 mm átmérőig, négyszögletesnél 500 mm élhosszig) felfüggesztésére használható a CL12 függesztőelem megfelelő acélhuzallal. 6x rövidebb szerelési idő a hagyományos függesztő-rendszerekkel összehasonlítva ideális olyan helyen, ahol a derékszögű függesztőelemek nehezen használhatók CL23 bilincs és WC6 acélhuzal (átmérő 4,7 mm) használata mellett a függesztés teherbírása 291 kg. Jellemzők Függesztési példák Bilincs Tétel CL23 CL12 Megr. kód VZZC0121 VZZC0231 Csomagolás 10 db 10 db Acélhuzal Tétel WC6 WC4 WC3 WC2 Megr. kód VZZC1061 VZZC1041 VZZC1031 VZZC1021 Csomagolás 1 tekercs - 75 m 1 tekercs m 1 tekercs m 1 tekercs m Huzalátmérő 4,75 mm 3,15 mm 2,35 mm 1,55 mm Teherbírás 291 kg 114 kg 68 kg 34 kg Függesztés valamilyen szögben Abban az esetben, ha derékszögű függesztés nem lehetséges. Kör-keresztmetszetű légcsatorna függesztése Négyszög-keresztmetszetű légcsatorna függesztése Gyors építésű függesztések Figyelmeztetés Használjon eredeti függesztő-alkatrészeket a deklarált teherbírás csak az eredeti alkatrészekre vonatkozik. Ne lépje túl a függesztés teherbíró képességét túlterhelés esetén nő a függesztőelem-szakadás veszélye. Csak teljesacél-huzalt használjon a bilincs megfelelő működéséhez fontos a fém-fém kapcsolat. Ne mázolja a bilincs mozgó részeket tartalmaz. Ne használjon kenőanyagot a függesztés egyik részére sem az odaragadt por és törmelék korlátozhatja a bilincs működését. Ne használja emelésre a termék csak statikus terhelésre rendeltetett. A függesztés változtatható hosszának és egyszerűségének köszönhetően a légcsatorna-szerelés intuitív és nagyon gyors lehet. Bizonyos esetekben pótolja a menetes szárat, ám azzal szemben jelentősen csökken a függesztés teherbíró képessége, ami felhasználására korlátozó tényezőként hat és az ilyen típusú függesztést elsősorban a könnyű légvezetékek (pl. flexibilis csövek) rögzítésére minősíti. Jellemzők rugó - horg. acél, húzórúd horganyzott acéldrót, átmérő 4 mm Függesztés típus RSZ 500 RSZ 750 RSZ 1000 Megr. kód VZZS0501 VZZS0751 VZZS1001 Függesztés minimális hossza 520 mm 775 mm 1050 mm Függesztés maximális hossza 950 mm 1450 mm 1950 mm Teherbírás 40 kg 40 kg 40 kg
