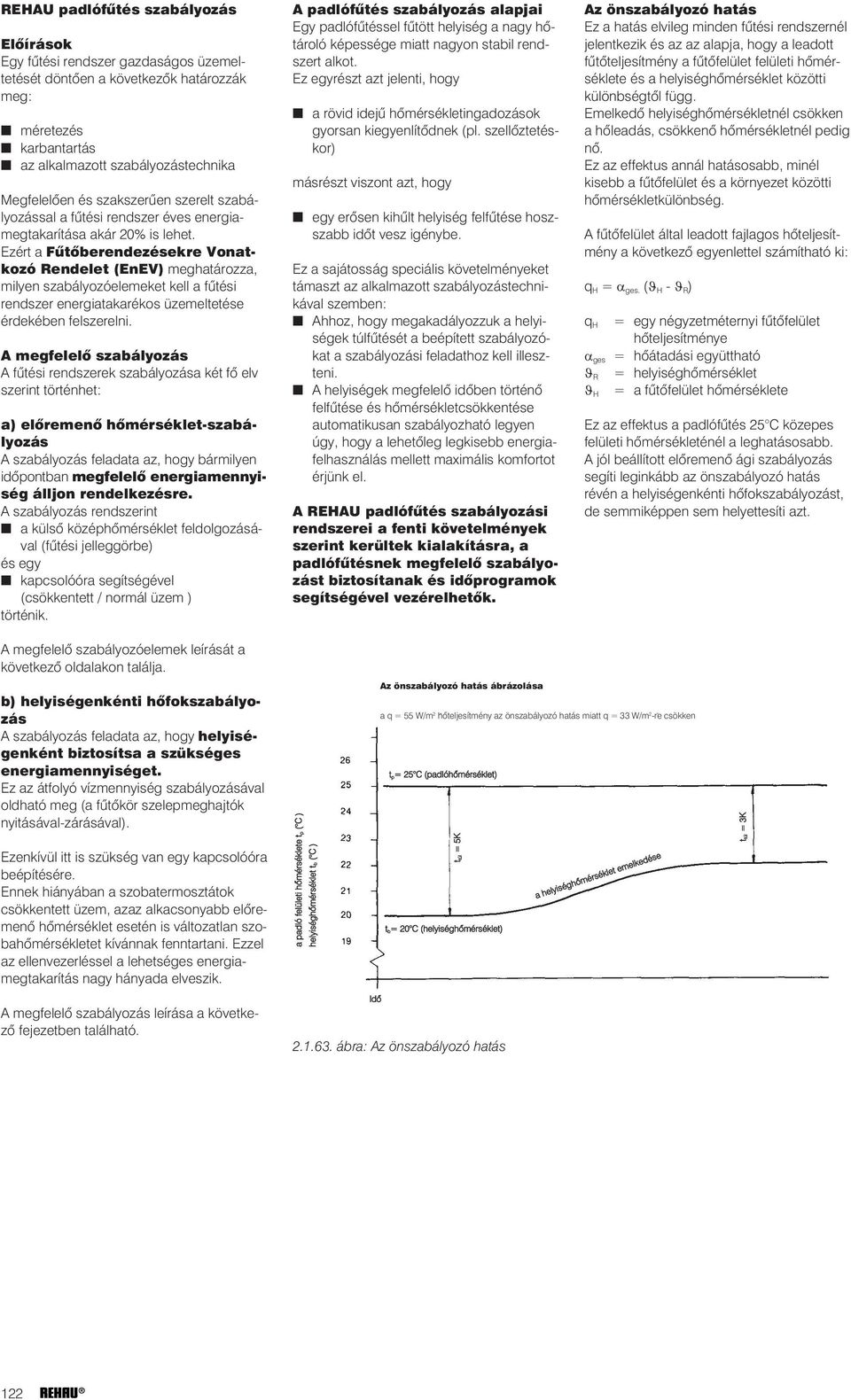

1 REHAU padlófûtés szabályozás Elõírások Egy fûtési rendszer gazdaságos üzemeltetését döntõen a következõk határozzák meg: méretezés karbantartás az alkalmazott szabályozástechnika Megfelelõen és szakszerûen szerelt szabályozással a fûtési rendszer éves energiamegtakarítása akár 20% is lehet. Ezért a Fûtõberendezésekre Vonatkozó Rendelet (EnEV) meghatározza, milyen szabályozóelemeket kell a fûtési rendszer energiatakarékos üzemeltetése érdekében felszerelni. A megfelelõ szabályozás A fûtési rendszerek szabályozása két fõ elv szerint történhet: a) elõremenõ hõmérséklet-szabályozás A szabályozás feladata az, hogy bármilyen idõpontban megfelelõ energiamennyiség álljon rendelkezésre. A szabályozás rendszerint a külsõ középhõmérséklet feldolgozásával (fûtési jelleggörbe) és egy kapcsolóóra segítségével (csökkentett / normál üzem ) történik. A padlófûtés szabályozás alapjai Egy padlófûtéssel fûtött helyiség a nagy hõtároló képessége miatt nagyon stabil rendszert alkot. Ez egyrészt azt jelenti, hogy a rövid idejû hõmérsékletingadozások gyorsan kiegyenlítõdnek (pl. szellõztetéskor) másrészt viszont azt, hogy egy erõsen kihûlt helyiség felfûtése hoszszabb idõt vesz igénybe. Ez a sajátosság speciális követelményeket támaszt az alkalmazott szabályozástechnikával szemben: Ahhoz, hogy megakadályozzuk a helyiségek túlfûtését a beépített szabályozókat a szabályozási feladathoz kell illeszteni. A helyiségek megfelelõ idõben történõ felfûtése és hõmérsékletcsökkentése automatikusan szabályozható legyen úgy, hogy a lehetõleg legkisebb energiafelhasználás mellett maximális komfortot érjünk el. A REHAU padlófûtés szabályozási rendszerei a fenti követelmények szerint kerültek kialakításra, a padlófûtésnek megfelelõ szabályozást biztosítanak és idõprogramok segítségével vezérelhetõk. Az önszabályozó hatás Ez a hatás elvileg minden fûtési rendszernél jelentkezik és az az alapja, hogy a leadott fûtõteljesítmény a fûtõfelület felületi hõmérséklete és a helyiséghõmérséklet közötti különbségtõl függ. Emelkedõ helyiséghõmérsékletnél csökken a hõleadás, csökkenõ hõmérsékletnél pedig nõ. Ez az effektus annál hatásosabb, minél kisebb a fûtõfelület és a környezet közötti hõmérsékletkülönbség. A fûtõfelület által leadott fajlagos hõteljesítmény a következõ egyenlettel számítható ki: q H = α ges. (ϑ H - ϑ R ) q H α ges ϑ R ϑ H = egy négyzetméternyi fûtõfelület hõteljesítménye = hõátadási együttható = helyiséghõmérséklet = a fûtõfelület hõmérséklete Ez az effektus a padlófûtés 25 C közepes felületi hõmérsékleténél a leghatásosabb. A jól beállított elõremenõ ági szabályozás segíti leginkább az önszabályozó hatás révén a helyiségenkénti hõfokszabályozást, de semmiképpen sem helyettesíti azt. A megfelelõ szabályozóelemek leírását a következõ oldalakon találja. b) helyiségenkénti hõfokszabályozás A szabályozás feladata az, hogy helyiségenként biztosítsa a szükséges energiamennyiséget. Ez az átfolyó vízmennyiség szabályozásával oldható meg (a fûtõkör szelepmeghajtók nyitásával-zárásával). Ezenkívül itt is szükség van egy kapcsolóóra beépítésére. Ennek hiányában a szobatermosztátok csökkentett üzem, azaz alkacsonyabb elõremenõ hõmérséklet esetén is változatlan szobahõmérsékletet kívánnak fenntartani. Ezzel az ellenvezerléssel a lehetséges energiamegtakarítás nagy hányada elveszik. A megfelelõ szabályozás leírása a következõ fejezetben található. a padló felületi hõmérséklete t p ( C ) helyiséghõmérséklet t b ( C ) Idõ Az önszabályozó hatás ábrázolása.. a q = 55 W/m 2 hõteljesítmény az önszabályozó hatás miatt q = 33 W/m 2 -re csökken t p= 25 C (padlóhõmérséklet) t túl = 5K t b= 20 C (helyiséghõmérséklet) ábra: Az önszabályozó hatás a helyiséghõmérséklet emelkedése t túl = 3K 122

2 REHAU TRS-V hõmérsékletszabályozó egység Rendszerelõnyök kompakt, beépítésre kész egység az osztó-gyûjtõ jobb vagy bal oldalára is felszerelhetõ az összes csatlakozás lapostömítésû idõjárásfüggõ elõremenõ hõmérséklet szabályozás az elektronikusan vezérelt szivattyúnak köszönhetõen energiatakarékos szabályozás esztrichfelfûtési funkcióval Rendszerelemek elektronikus fûtésszabályozás, üzemkészen beprogramozva háromjáratú szelep kvs=4,0 m 3 /h, DN20 szelepmeghajtóval elektronikusan vezérelt szivattyú, Wilo E 25/1-5 szivattyúval összekábelezett biztonsági hõmérséklethatároló külsõ hõmérséklet érzékelõ felszerelt és bekábelezett elõremenõ hõmérséklet érzékelõ Alkalmazási terület Felületfûtések szabályozásánál mint lakásonkénti hõfokszabályozó központi hõellátású társasházakban Felületfûtés/ -hûtés vagy radiátoros fûtéssel összekapcsolva. Rendszerleírás Minden elektromos elem egyedi, egymással össze nem cserélhetõ csatlakozóval van bekötve, ami megkönnyíti a szerelést és megakadályozza a szabályozók elkötésbõl adódó meghibásodását ábra: A TRS-V hõmérséklet-szabályozó egység Az elektronikus szabályozó gyári beállítása a következõ: idõjárásfüggõ elõremenõ hõmérsékletszabályozás a 0,4 meredekségû fûtési görbe szerint csökkentett üzem naponta 22 és 6 óra között szivattyúbekapcsolás 22 C-nál magasabbra beállított elõremenõ hõmérséklet esetén (fûtési üzem) szivattyúleállítás egy óra idõtartamra a csökkentett üzem kezdetén Figyelem! Az osztó-gyûjtõ szekrény kiválasztásánál a táblázatot figyelembe kell venni! Ha melegvízkészítéshez váltószelepet használunk, hidraulikai problémák léphetnek fel, amennyiben a primer oldali elõremenõ vagy visszatérõ ág el van zárva. A szerelés menete: csõkötések létrehozása a szabályozó felszerelése az osztógyûjtõ szekrény hátoldalára a külsõ hõmérséklet érzékelõ vezetékének bekötése a hálózati kábel csatlakoztatása az elosztódobozba elektromos bekötések Tartozék: Helyiséghõmérséklet érzékelõ az elõremenõ hõmérséklet szabályozásához (helyiséghõmérséklet visszacsatolás). Visszatérõ hõmérséklet érzékelõ (indítókapcsolás, vagy visszatérõ hõmérsékletkorlátozás). Mûszaki adatok: Méretek (Szélesség Magasság Mélység) : mm Szivattyú: Emelõmagasság: 1-5 m Térfogatáram: max 3,5 m 3 /h Teljesítményfelvétel: W Automatikus vezérlés nappal és éjszaka Fuzzy-logikával (nappali és éjszakai kontroll). Háromjáratú szelep: kvs-érték: 4,0 m 3 /h Névleges méret: DN 20 Anyagok: Szerelvények: sárgaréz öntvény MS58 Csõvezetékek: rézcsõ MS63 O-gyûrûk: EPDM elasztomer Max. megeng. üzemi hõmérséklet: +110 C Min. megeng. üzemi hõmérséklet: +15 C Max. megeng. üzemi nyomás: 10 bar Hõmérséklet érzékelõ: Ni 1000 Tápfeszültség: 230V, váltóáram 123

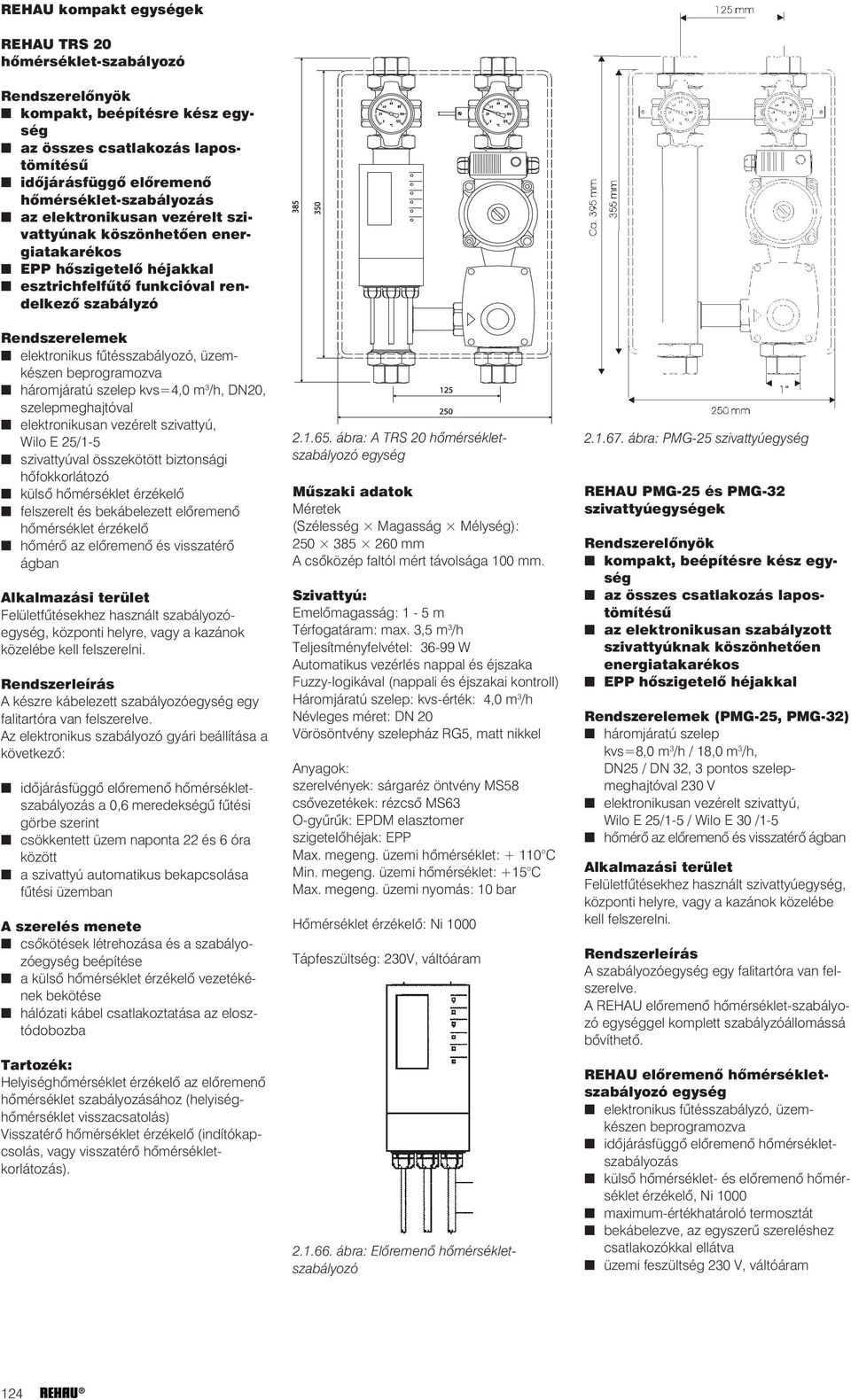

3 REHAU kompakt egységek REHAU TRS 20 hõmérséklet-szabályozó Rendszerelõnyök kompakt, beépítésre kész egység az összes csatlakozás lapostömítésû idõjárásfüggõ elõremenõ hõmérséklet-szabályozás az elektronikusan vezérelt szivattyúnak köszönhetõen energiatakarékos EPP hõszigetelõ héjakkal esztrichfelfûtõ funkcióval rendelkezõ szabályzó Rendszerelemek elektronikus fûtésszabályozó, üzemkészen beprogramozva háromjáratú szelep kvs=4,0 m 3 /h, DN20, szelepmeghajtóval elektronikusan vezérelt szivattyú, Wilo E 25/1-5 szivattyúval összekötött biztonsági hõfokkorlátozó külsõ hõmérséklet érzékelõ felszerelt és bekábelezett elõremenõ hõmérséklet érzékelõ hõmérõ az elõremenõ és visszatérõ ágban Alkalmazási terület Felületfûtésekhez használt szabályozóegység, központi helyre, vagy a kazánok közelébe kell felszerelni. Rendszerleírás A készre kábelezett szabályozóegység egy falitartóra van felszerelve. Az elektronikus szabályozó gyári beállítása a következõ: idõjárásfüggõ elõremenõ hõmérsékletszabályozás a 0,6 meredekségû fûtési görbe szerint csökkentett üzem naponta 22 és 6 óra között a szivattyú automatikus bekapcsolása fûtési üzemban A szerelés menete csõkötések létrehozása és a szabályozóegység beépítése a külsõ hõmérséklet érzékelõ vezetékének bekötése hálózati kábel csatlakoztatása az elosztódobozba Tartozék: Helyiséghõmérséklet érzékelõ az elõremenõ hõmérséklet szabályozásához (helyiséghõmérséklet visszacsatolás) Visszatérõ hõmérséklet érzékelõ (indítókapcsolás, vagy visszatérõ hõmérsékletkorlátozás) ábra: A TRS 20 hõmérsékletszabályozó egység Mûszaki adatok Méretek (Szélesség Magasság Mélység): mm A csõközép faltól mért távolsága 100 mm. Szivattyú: Emelõmagasság: 1-5 m Térfogatáram: max. 3,5 m 3 /h Teljesítményfelvétel: W Automatikus vezérlés nappal és éjszaka Fuzzy-logikával (nappali és éjszakai kontroll) Háromjáratú szelep: kvs-érték: 4,0 m 3 /h Névleges méret: DN 20 Vörösöntvény szelepház RG5, matt nikkel Anyagok: szerelvények: sárgaréz öntvény MS58 csõvezetékek: rézcsõ MS63 O-gyûrûk: EPDM elasztomer szigetelõhéjak: EPP Max. megeng. üzemi hõmérséklet: C Min. megeng. üzemi hõmérséklet: +15 C Max. megeng. üzemi nyomás: 10 bar Hõmérséklet érzékelõ: Ni 1000 Tápfeszültség: 230V, váltóáram ábra: Elõremenõ hõmérsékletszabályozó ábra: PMG-25 szivattyúegység REHAU PMG-25 és PMG-32 szivattyúegységek Rendszerelõnyök kompakt, beépítésre kész egység az összes csatlakozás lapostömítésû az elektronikusan szabályzott szivattyúknak köszönhetõen energiatakarékos EPP hõszigetelõ héjakkal Rendszerelemek (PMG-25, PMG-32) háromjáratú szelep kvs=8,0 m 3 /h / 18,0 m 3 /h, DN25 / DN 32, 3 pontos szelepmeghajtóval 230 V elektronikusan vezérelt szivattyú, Wilo E 25/1-5 / Wilo E 30 /1-5 hõmérõ az elõremenõ és visszatérõ ágban Alkalmazási terület Felületfûtésekhez használt szivattyúegység, központi helyre, vagy a kazánok közelébe kell felszerelni. Rendszerleírás A szabályozóegység egy falitartóra van felszerelve. A REHAU elõremenõ hõmérséklet-szabályozó egységgel komplett szabályzóállomássá bõvíthetõ. REHAU elõremenõ hõmérsékletszabályozó egység elektronikus fûtésszabályzó, üzemkészen beprogramozva idõjárásfüggõ elõremenõ hõmérsékletszabályozás külsõ hõmérséklet- és elõremenõ hõmérséklet érzékelõ, Ni 1000 maximum-értékhatároló termosztát bekábelezve, az egyszerû szereléshez csatlakozókkal ellátva üzemi feszültség 230 V, váltóáram 124

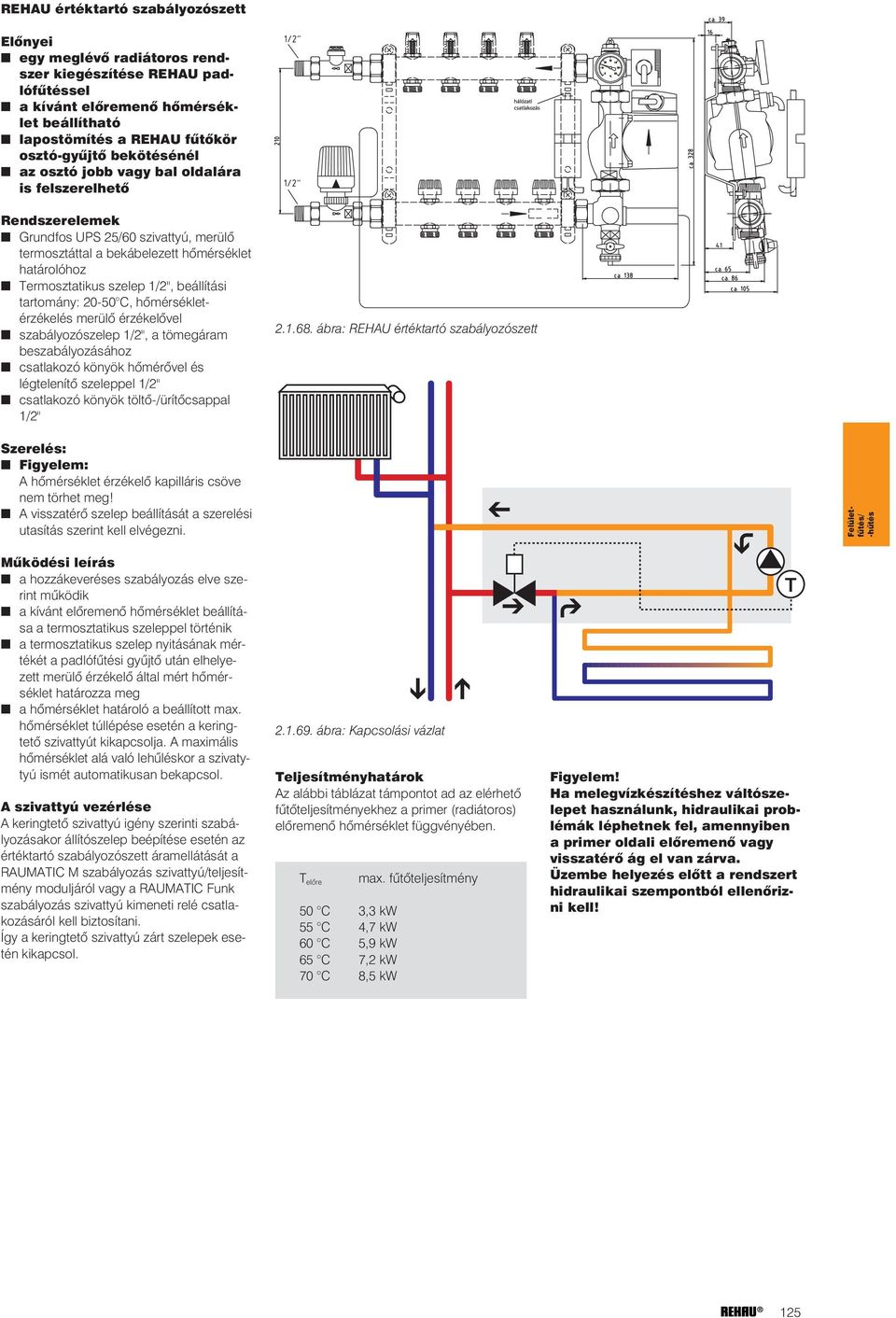

4 REHAU értéktartó szabályozószett Elõnyei egy meglévõ radiátoros rendszer kiegészítése REHAU padlófûtéssel a kívánt elõremenõ hõmérséklet beállítható lapostömítés a REHAU fûtõkör osztó-gyûjtõ bekötésénél az osztó jobb vagy bal oldalára is felszerelhetõ Rendszerelemek Grundfos UPS 25/60 szivattyú, merülõ termosztáttal a bekábelezett hõmérséklet határolóhoz Termosztatikus szelep 1/2", beállítási tartomány: C, hõmérsékletérzékelés merülõ érzékelõvel szabályozószelep 1/2", a tömegáram beszabályozásához csatlakozó könyök hõmérõvel és légtelenítõ szeleppel 1/2" csatlakozó könyök töltõ-/ürítõcsappal 1/2" ábra: REHAU értéktartó szabályozószett Szerelés: Figyelem: A hõmérséklet érzékelõ kapilláris csöve nem törhet meg! A visszatérõ szelep beállítását a szerelési utasítás szerint kell elvégezni. Felületfûtés/ -hûtés Mûködési leírás a hozzákeveréses szabályozás elve szerint mûködik a kívánt elõremenõ hõmérséklet beállítása a termosztatikus szeleppel történik a termosztatikus szelep nyitásának mértékét a padlófûtési gyûjtõ után elhelyezett merülõ érzékelõ által mért hõmérséklet határozza meg a hõmérséklet határoló a beállított max. hõmérséklet túllépése esetén a keringtetõ szivattyút kikapcsolja. A maximális hõmérséklet alá való lehûléskor a szivatytyú ismét automatikusan bekapcsol. A szivattyú vezérlése A keringtetõ szivattyú igény szerinti szabályozásakor állítószelep beépítése esetén az értéktartó szabályozószett áramellátását a RAUMATIC M szabályozás szivattyú/teljesítmény moduljáról vagy a RAUMATIC Funk szabályozás szivattyú kimeneti relé csatlakozásáról kell biztosítani. Így a keringtetõ szivattyú zárt szelepek esetén kikapcsol ábra: Kapcsolási vázlat Teljesítményhatárok Az alábbi táblázat támpontot ad az elérhetõ fûtõteljesítményekhez a primer (radiátoros) elõremenõ hõmérséklet függvényében. T elõre 50 C 3,3 kw 55 C 4,7 kw 60 C 5,9 kw 65 C 7,2 kw 70 C 8,5 kw max. fûtõteljesítmény Figyelem! Ha melegvízkészítéshez váltószelepet használunk, hidraulikai problémák léphetnek fel, amennyiben a primer oldali elõremenõ vagy visszatérõ ág el van zárva. Üzembe helyezés elõtt a rendszert hidraulikai szempontból ellenõrizni kell! 125

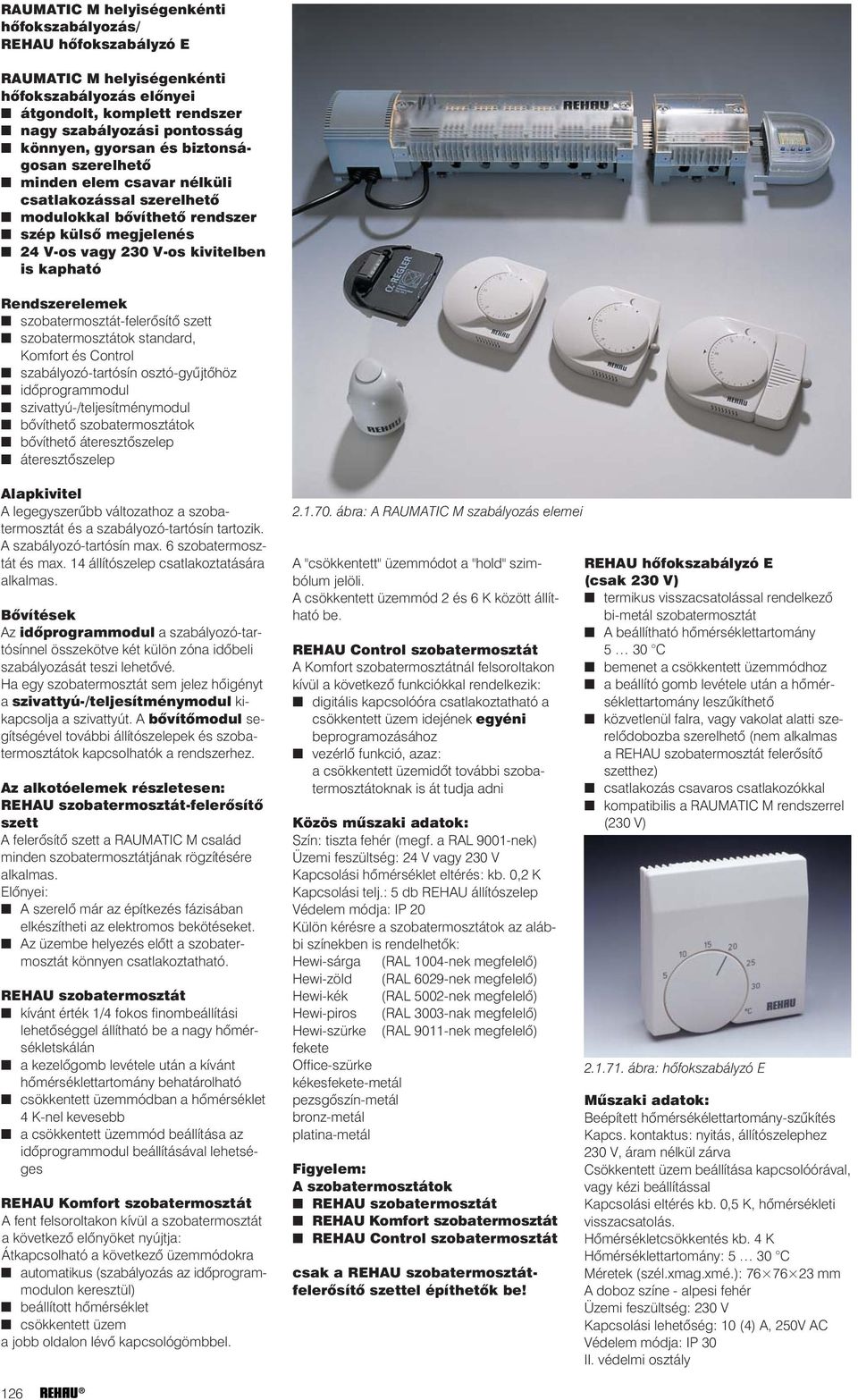

5 RAUMATIC M helyiségenkénti hõfokszabályozás/ REHAU hõfokszabályzó E RAUMATIC M helyiségenkénti hõfokszabályozás elõnyei átgondolt, komplett rendszer nagy szabályozási pontosság könnyen, gyorsan és biztonságosan szerelhetõ minden elem csavar nélküli csatlakozással szerelhetõ modulokkal bõvíthetõ rendszer szép külsõ megjelenés 24 V-os vagy 230 V-os kivitelben is kapható Rendszerelemek szobatermosztát-felerõsítõ szett szobatermosztátok standard, Komfort és Control szabályozó-tartósín osztó-gyûjtõhöz idõprogrammodul szivattyú-/teljesítménymodul bõvíthetõ szobatermosztátok bõvíthetõ áteresztõszelep áteresztõszelep Alapkivitel A legegyszerûbb változathoz a szobatermosztát és a szabályozó-tartósín tartozik. A szabályozó-tartósín max. 6 szobatermosztát és max. 14 állítószelep csatlakoztatására alkalmas. Bõvítések Az idõprogrammodul a szabályozó-tartósínnel összekötve két külön zóna idõbeli szabályozását teszi lehetõvé. Ha egy szobatermosztát sem jelez hõigényt a szivattyú-/teljesítménymodul kikapcsolja a szivattyút. A bõvítõmodul segítségével további állítószelepek és szobatermosztátok kapcsolhatók a rendszerhez. Az alkotóelemek részletesen: REHAU szobatermosztát-felerõsítõ szett A felerõsítõ szett a RAUMATIC M család minden szobatermosztátjának rögzítésére alkalmas. Elõnyei: A szerelõ már az építkezés fázisában elkészítheti az elektromos bekötéseket. Az üzembe helyezés elõtt a szobatermosztát könnyen csatlakoztatható. REHAU szobatermosztát kívánt érték 1/4 fokos finombeállítási lehetõséggel állítható be a nagy hõmérsékletskálán a kezelõgomb levétele után a kívánt hõmérséklettartomány behatárolható csökkentett üzemmódban a hõmérséklet 4 K-nel kevesebb a csökkentett üzemmód beállítása az idõprogrammodul beállításával lehetséges REHAU Komfort szobatermosztát A fent felsoroltakon kívül a szobatermosztát a következõ elõnyöket nyújtja: Átkapcsolható a következõ üzemmódokra automatikus (szabályozás az idõprogrammodulon keresztül) beállított hõmérséklet csökkentett üzem a jobb oldalon lévõ kapcsológömbbel ábra: A RAUMATIC M szabályozás elemei A "csökkentett" üzemmódot a "hold" szimbólum jelöli. A csökkentett üzemmód 2 és 6 K között állítható be. REHAU Control szobatermosztát A Komfort szobatermosztátnál felsoroltakon kívül a következõ funkciókkal rendelkezik: digitális kapcsolóóra csatlakoztatható a csökkentett üzem idejének egyéni beprogramozásához vezérlõ funkció, azaz: a csökkentett üzemidõt további szobatermosztátoknak is át tudja adni Közös mûszaki adatok: Szín: tiszta fehér (megf. a RAL 9001-nek) Üzemi feszültség: 24 V vagy 230 V Kapcsolási hõmérséklet eltérés: kb. 0,2 K Kapcsolási telj.: 5 db REHAU állítószelep Védelem módja: IP 20 Külön kérésre a szobatermosztátok az alábbi színekben is rendelhetõk: Hewi-sárga (RAL 1004-nek megfelelõ) Hewi-zöld (RAL 6029-nek megfelelõ) Hewi-kék (RAL 5002-nek megfelelõ) Hewi-piros (RAL 3003-nak megfelelõ) Hewi-szürke (RAL 9011-nek megfelelõ) fekete Office-szürke kékesfekete-metál pezsgõszín-metál bronz-metál platina-metál Figyelem: A szobatermosztátok REHAU szobatermosztát REHAU Komfort szobatermosztát REHAU Control szobatermosztát csak a REHAU szobatermosztátfelerõsítõ szettel építhetõk be! REHAU hõfokszabályzó E (csak 230 V) termikus visszacsatolással rendelkezõ bi-metál szobatermosztát A beállítható hõmérséklettartomány 5 30 C bemenet a csökkentett üzemmódhoz a beállító gomb levétele után a hõmérséklettartomány leszûkíthetõ közvetlenül falra, vagy vakolat alatti szerelõdobozba szerelhetõ (nem alkalmas a REHAU szobatermosztát felerõsítõ szetthez) csatlakozás csavaros csatlakozókkal kompatibilis a RAUMATIC M rendszerrel (230 V) ábra: hõfokszabályzó E Mûszaki adatok: Beépített hõmérsékélettartomány-szûkítés Kapcs. kontaktus: nyitás, állítószelephez 230 V, áram nélkül zárva Csökkentett üzem beállítása kapcsolóórával, vagy kézi beállítással Kapcsolási eltérés kb. 0,5 K, hõmérsékleti visszacsatolás. Hõmérsékletcsökkentés kb. 4 K Hõmérséklettartomány: 5 30 C Méretek (szél.xmag.xmé.): mm A doboz színe - alpesi fehér Üzemi feszültség: 230 V Kapcsolási lehetõség: 10 (4) A, 250V AC Védelem módja: IP 30 II. védelmi osztály 126

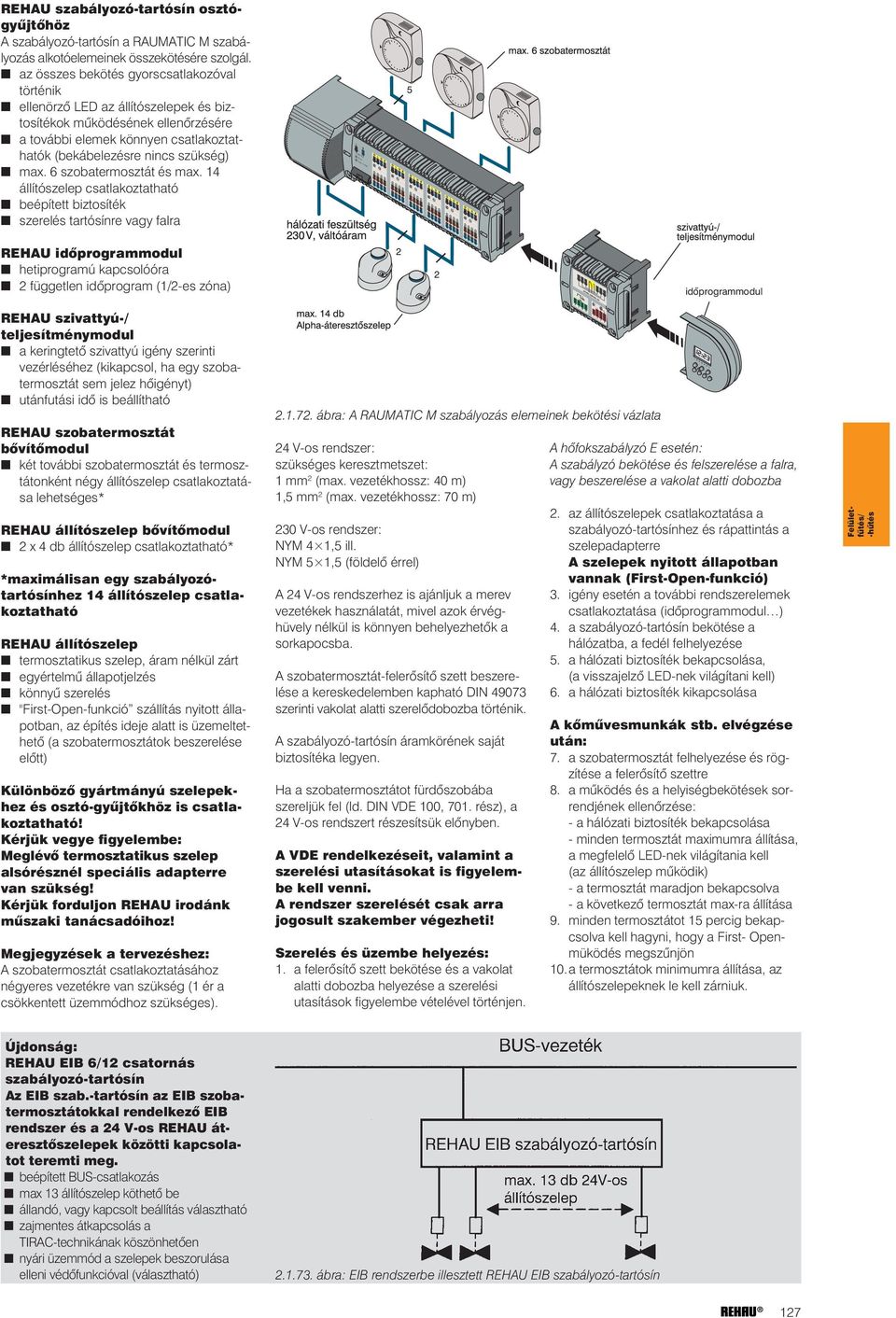

6 REHAU szabályozó-tartósín osztógyûjtõhöz A szabályozó-tartósín a RAUMATIC M szabályozás alkotóelemeinek összekötésére szolgál. az összes bekötés gyorscsatlakozóval történik ellenörzõ LED az állítószelepek és biztosítékok mûködésének ellenõrzésére a további elemek könnyen csatlakoztathatók (bekábelezésre nincs szükség) max. 6 szobatermosztát és max. 14 állítószelep csatlakoztatható beépített biztosíték szerelés tartósínre vagy falra 230V AC Power Fuse (T 4 AH) z REHAU idõprogrammodul hetiprogramú kapcsolóóra 2 független idõprogram (1/2-es zóna) 2 2 idõprogrammodul REHAU szivattyú-/ teljesítménymodul a keringtetõ szivattyú igény szerinti vezérléséhez (kikapcsol, ha egy szobatermosztát sem jelez hõigényt) utánfutási idõ is beállítható REHAU szobatermosztát bõvítõmodul két további szobatermosztát és termosztátonként négy állítószelep csatlakoztatása lehetséges* REHAU állítószelep bõvítõmodul 2 x 4 db állítószelep csatlakoztatható* *maximálisan egy szabályozótartósínhez 14 állítószelep csatlakoztatható REHAU állítószelep termosztatikus szelep, áram nélkül zárt egyértelmû állapotjelzés könnyû szerelés "First-Open-funkció szállítás nyitott állapotban, az építés ideje alatt is üzemeltethetõ (a szobatermosztátok beszerelése elõtt) Különbözõ gyártmányú szelepekhez és osztó-gyûjtõkhöz is csatlakoztatható! Kérjük vegye figyelembe: Meglévõ termosztatikus szelep alsórésznél speciális adapterre van szükség! Kérjük forduljon REHAU irodánk mûszaki tanácsadóihoz! Megjegyzések a tervezéshez: A szobatermosztát csatlakoztatásához négyeres vezetékre van szükség (1 ér a csökkentett üzemmódhoz szükséges) ábra: A RAUMATIC M szabályozás elemeinek bekötési vázlata 24 V-os rendszer: szükséges keresztmetszet: 1 mm 2 (max. vezetékhossz: 40 m) 1,5 mm 2 (max. vezetékhossz: 70 m) 230 V-os rendszer: NYM 4 1,5 ill. NYM 5 1,5 (földelõ érrel) A 24 V-os rendszerhez is ajánljuk a merev vezetékek használatát, mivel azok érvéghüvely nélkül is könnyen behelyezhetõk a sorkapocsba. A szobatermosztát-felerõsítõ szett beszerelése a kereskedelemben kapható DIN szerinti vakolat alatti szerelõdobozba történik. A szabályozó-tartósín áramkörének saját biztosítéka legyen. Ha a szobatermosztátot fürdõszobába szereljük fel (ld. DIN VDE 100, 701. rész), a 24 V-os rendszert részesítsük elõnyben. A VDE rendelkezéseit, valamint a szerelési utasításokat is figyelembe kell venni. A rendszer szerelését csak arra jogosult szakember végezheti! Szerelés és üzembe helyezés: 1. a felerõsítõ szett bekötése és a vakolat alatti dobozba helyezése a szerelési utasítások figyelembe vételével történjen. A hõfokszabályzó E esetén: A szabályzó bekötése és felszerelése a falra, vagy beszerelése a vakolat alatti dobozba 2. az állítószelepek csatlakoztatása a szabályozó-tartósínhez és rápattintás a szelepadapterre A szelepek nyitott állapotban vannak (First-Open-funkció) 3. igény esetén a további rendszerelemek csatlakoztatása (idõprogrammodul ) 4. a szabályozó-tartósín bekötése a hálózatba, a fedél felhelyezése 5. a hálózati biztosíték bekapcsolása, (a visszajelzõ LED-nek világítani kell) 6. a hálózati biztosíték kikapcsolása A kõmûvesmunkák stb. elvégzése után: 7. a szobatermosztát felhelyezése és rögzítése a felerõsítõ szettre 8. a mûködés és a helyiségbekötések sorrendjének ellenõrzése: - a hálózati biztosíték bekapcsolása - minden termosztát maximumra állítása, a megfelelõ LED-nek világítania kell (az állítószelep mûködik) - a termosztát maradjon bekapcsolva - a következõ termosztát max-ra állítása 9. minden termosztátot 15 percig bekapcsolva kell hagyni, hogy a First- Openmüködés megszûnjön 10.a termosztátok minimumra állítása, az állítószelepeknek le kell zárniuk. Felületfûtés/ -hûtés Újdonság: REHAU EIB 6/12 csatornás szabályozó-tartósín Az EIB szab.-tartósín az EIB szobatermosztátokkal rendelkezõ EIB rendszer és a 24 V-os REHAU áteresztõszelepek közötti kapcsolatot teremti meg. beépített BUS-csatlakozás max 13 állítószelep köthetõ be állandó, vagy kapcsolt beállítás választható zajmentes átkapcsolás a TIRAC-technikának köszönhetõen nyári üzemmód a szelepek beszorulása elleni védõfunkcióval (választható) ábra: EIB rendszerbe illesztett REHAU EIB szabályozó-tartósín 127

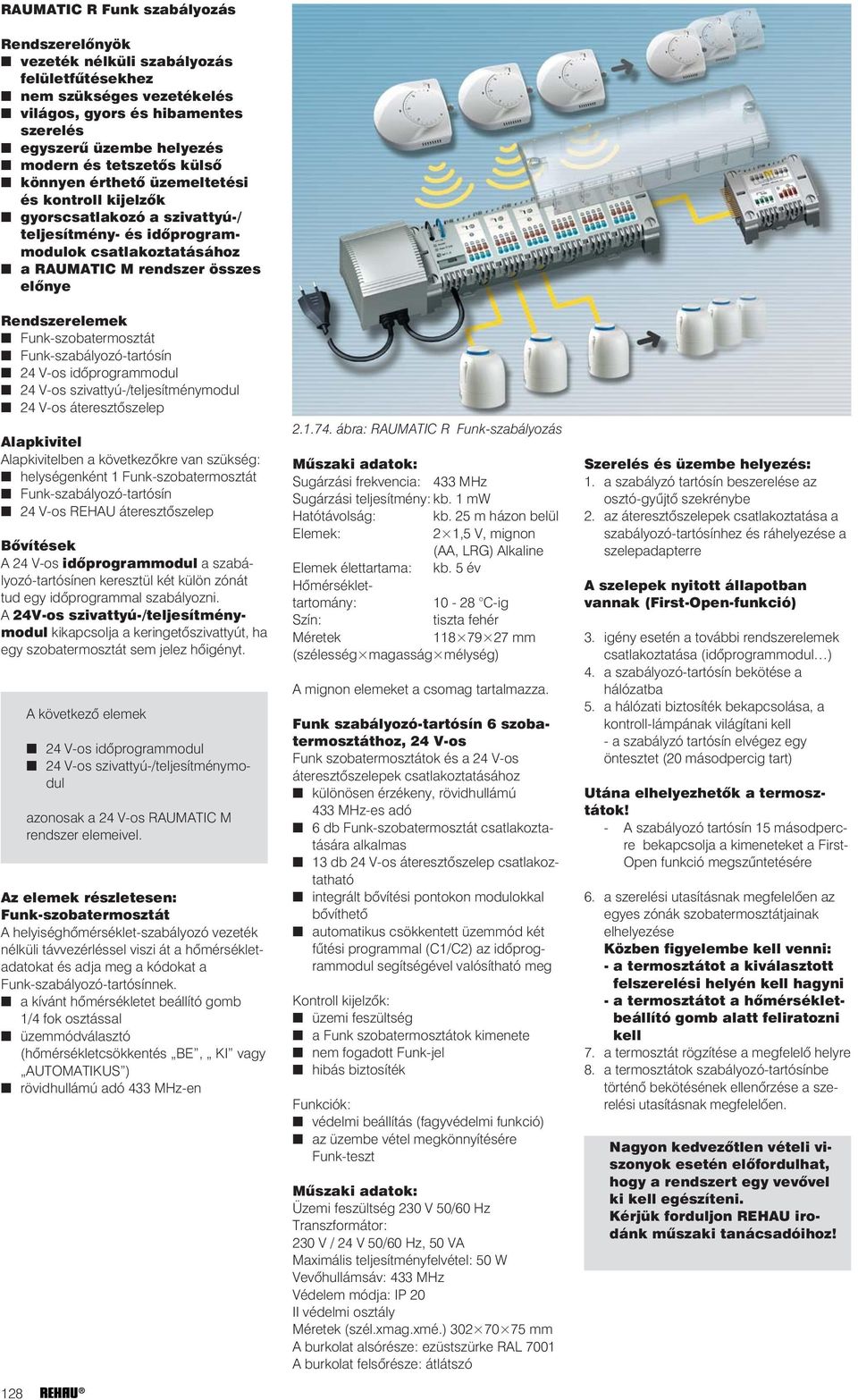

7 RAUMATIC R Funk szabályozás Rendszerelõnyök vezeték nélküli szabályozás felületfûtésekhez nem szükséges vezetékelés világos, gyors és hibamentes szerelés egyszerû üzembe helyezés modern és tetszetõs külsõ könnyen érthetõ üzemeltetési és kontroll kijelzõk gyorscsatlakozó a szivattyú-/ teljesítmény- és idõprogrammodulok csatlakoztatásához a RAUMATIC M rendszer összes elõnye Rendszerelemek Funk-szobatermosztát Funk-szabályozó-tartósín 24 V-os idõprogrammodul 24 V-os szivattyú-/teljesítménymodul 24 V-os áteresztõszelep Alapkivitel Alapkivitelben a következõkre van szükség: helységenként 1 Funk-szobatermosztát Funk-szabályozó-tartósín 24 V-os REHAU áteresztõszelep Bõvítések A 24 V-os idõprogrammodul a szabályozó-tartósínen keresztül két külön zónát tud egy idõprogrammal szabályozni. A 24V-os szivattyú-/teljesítménymodul kikapcsolja a keringetõszivattyút, ha egy szobatermosztát sem jelez hõigényt. 128 A következõ elemek 24 V-os idõprogrammodul 24 V-os szivattyú-/teljesítménymodul azonosak a 24 V-os RAUMATIC M rendszer elemeivel. Az elemek részletesen: Funk-szobatermosztát A helyiséghõmérséklet-szabályozó vezeték nélküli távvezérléssel viszi át a hõmérsékletadatokat és adja meg a kódokat a Funk-szabályozó-tartósínnek. a kívánt hõmérsékletet beállító gomb 1/4 fok osztással üzemmódválasztó (hõmérsékletcsökkentés BE, KI vagy AUTOMATIKUS ) rövidhullámú adó 433 MHz-en ábra: RAUMATIC R Funk-szabályozás Mûszaki adatok: Sugárzási frekvencia: 433 MHz Sugárzási teljesítmény: kb. 1 mw Hatótávolság: kb. 25 m házon belül Elemek: 2 1,5 V, mignon (AA, LRG) Alkaline Elemek élettartama: kb. 5 év Hõmérséklettartomány: C-ig Szín: tiszta fehér Méretek mm (szélesség magasság mélység) A mignon elemeket a csomag tartalmazza. Funk szabályozó-tartósín 6 szobatermosztáthoz, 24 V-os Funk szobatermosztátok és a 24 V-os áteresztõszelepek csatlakoztatásához különösen érzékeny, rövidhullámú 433 MHz-es adó 6 db Funk-szobatermosztát csatlakoztatására alkalmas 13 db 24 V-os áteresztõszelep csatlakoztatható integrált bõvítési pontokon modulokkal bõvíthetõ automatikus csökkentett üzemmód két fûtési programmal (C1/C2) az idõprogrammodul segítségével valósítható meg Kontroll kijelzõk: üzemi feszültség a Funk szobatermosztátok kimenete nem fogadott Funk-jel hibás biztosíték Funkciók: védelmi beállítás (fagyvédelmi funkció) az üzembe vétel megkönnyítésére Funk-teszt Mûszaki adatok: Üzemi feszültség 230 V 50/60 Hz Transzformátor: 230 V / 24 V 50/60 Hz, 50 VA Maximális teljesítményfelvétel: 50 W Vevõhullámsáv: 433 MHz Védelem módja: IP 20 II védelmi osztály Méretek (szél.xmag.xmé.) mm A burkolat alsórésze: ezüstszürke RAL 7001 A burkolat felsõrésze: átlátszó Szerelés és üzembe helyezés: 1. a szabályzó tartósín beszerelése az osztó-gyûjtõ szekrénybe 2. az áteresztõszelepek csatlakoztatása a szabályozó-tartósínhez és ráhelyezése a szelepadapterre A szelepek nyitott állapotban vannak (First-Open-funkció) 3. igény esetén a további rendszerelemek csatlakoztatása (idõprogrammodul ) 4. a szabályozó-tartósín bekötése a hálózatba 5. a hálózati biztosíték bekapcsolása, a kontroll-lámpának világítani kell - a szabályzó tartósín elvégez egy öntesztet (20 másodpercig tart) Utána elhelyezhetõk a termosztátok! - A szabályozó tartósín 15 másodpercre bekapcsolja a kimeneteket a First- Open funkció megszûntetésére 6. a szerelési utasításnak megfelelõen az egyes zónák szobatermosztátjainak elhelyezése Közben figyelembe kell venni: - a termosztátot a kiválasztott felszerelési helyén kell hagyni - a termosztátot a hõmérsékletbeállító gomb alatt feliratozni kell 7. a termosztát rögzítése a megfelelõ helyre 8. a termosztátok szabályozó-tartósínbe történõ bekötésének ellenõrzése a szerelési utasításnak megfelelõen. Nagyon kedvezõtlen vételi viszonyok esetén elõfordulhat, hogy a rendszert egy vevõvel ki kell egészíteni. Kérjük forduljon REHAU irodánk mûszaki tanácsadóihoz!

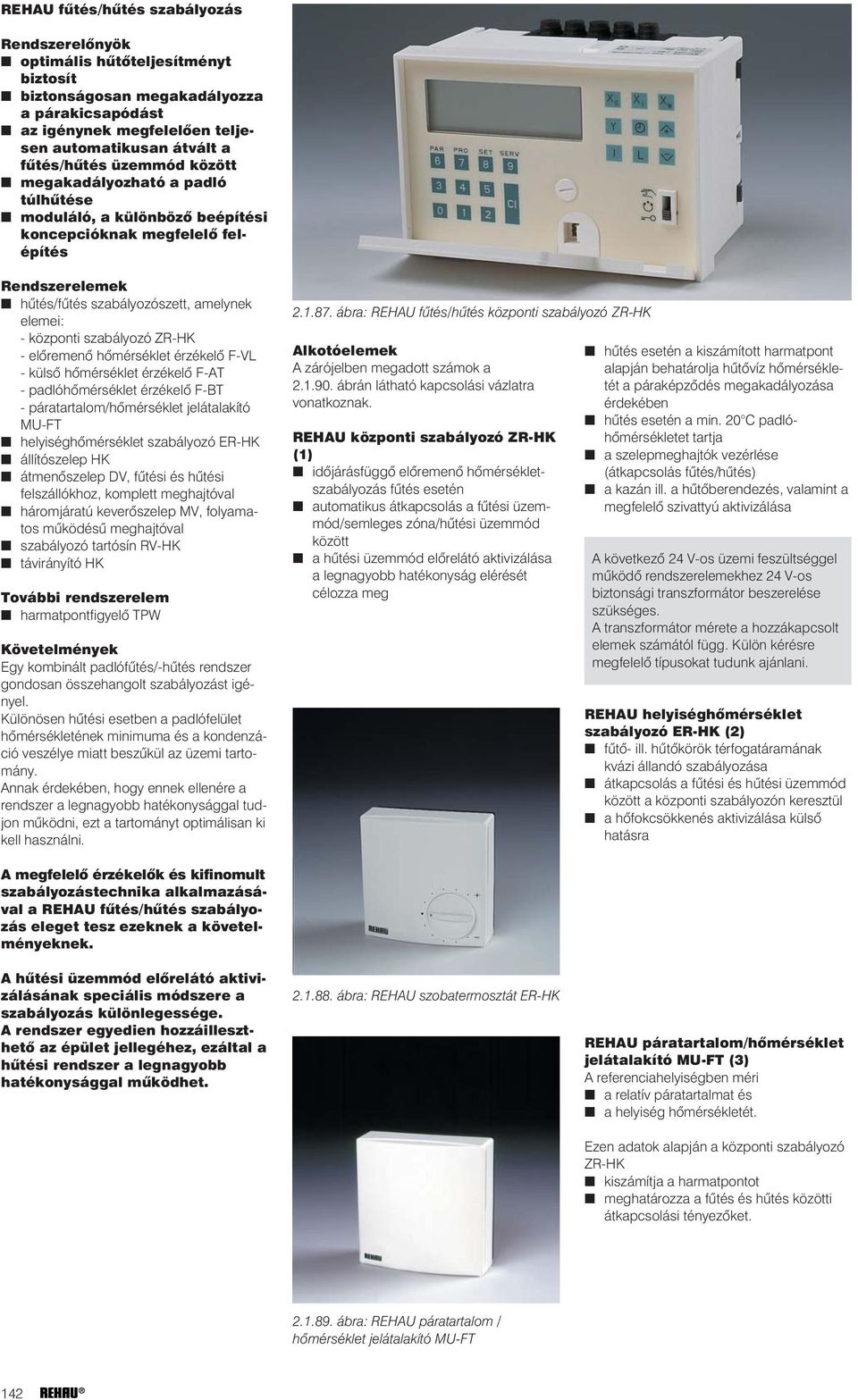

8 REHAU fûtés/hûtés szabályozás Rendszerelõnyök optimális hûtõteljesítményt biztosít biztonságosan megakadályozza a párakicsapódást az igénynek megfelelõen teljesen automatikusan átvált a fûtés/hûtés üzemmód között megakadályozható a padló túlhûtése moduláló, a különbözõ beépítési koncepcióknak megfelelõ felépítés Rendszerelemek hûtés/fûtés szabályozószett, amelynek elemei: - központi szabályozó ZR-HK - elõremenõ hõmérséklet érzékelõ F-VL - külsõ hõmérséklet érzékelõ F-AT - padlóhõmérséklet érzékelõ F-BT - páratartalom/hõmérséklet jelátalakító MU-FT helyiséghõmérséklet szabályozó ER-HK állítószelep HK átmenõszelep DV, fûtési és hûtési felszállókhoz, komplett meghajtóval háromjáratú keverõszelep MV, folyamatos mûködésû meghajtóval szabályozó tartósín RV-HK távirányító HK További rendszerelem harmatpontfigyelõ TPW Követelmények Egy kombinált padlófûtés/-hûtés rendszer gondosan összehangolt szabályozást igényel. Különösen hûtési esetben a padlófelület hõmérsékletének minimuma és a kondenzáció veszélye miatt beszûkül az üzemi tartomány. Annak érdekében, hogy ennek ellenére a rendszer a legnagyobb hatékonysággal tudjon mûködni, ezt a tartományt optimálisan ki kell használni ábra: REHAU fûtés/hûtés központi szabályozó ZR-HK Alkotóelemek A zárójelben megadott számok a ábrán látható kapcsolási vázlatra vonatkoznak. REHAU központi szabályozó ZR-HK (1) idõjárásfüggõ elõremenõ hõmérsékletszabályozás fûtés esetén automatikus átkapcsolás a fûtési üzemmód/semleges zóna/hûtési üzemmód között a hûtési üzemmód elõrelátó aktivizálása a legnagyobb hatékonyság elérését célozza meg hûtés esetén a kiszámított harmatpont alapján behatárolja hûtõvíz hõmérsékletét a páraképzõdés megakadályozása érdekében hûtés esetén a min. 20 C padlóhõmérsékletet tartja a szelepmeghajtók vezérlése (átkapcsolás fûtés/hûtés) a kazán ill. a hûtõberendezés, valamint a megfelelõ szivattyú aktivizálása A következõ 24 V-os üzemi feszültséggel mûködõ rendszerelemekhez 24 V-os biztonsági transzformátor beszerelése szükséges. A transzformátor mérete a hozzákapcsolt elemek számától függ. Külön kérésre megfelelõ típusokat tudunk ajánlani. REHAU helyiséghõmérséklet szabályozó ER-HK (2) fûtõ- ill. hûtõkörök térfogatáramának kvázi állandó szabályozása átkapcsolás a fûtési és hûtési üzemmód között a központi szabályozón keresztül a hõfokcsökkenés aktivizálása külsõ hatásra A megfelelõ érzékelõk és kifinomult szabályozástechnika alkalmazásával a REHAU fûtés/hûtés szabályozás eleget tesz ezeknek a követelményeknek. A hûtési üzemmód elõrelátó aktivizálásának speciális módszere a szabályozás különlegessége. A rendszer egyedien hozzáilleszthetõ az épület jellegéhez, ezáltal a hûtési rendszer a legnagyobb hatékonysággal mûködhet ábra: REHAU szobatermosztát ER-HK REHAU páratartalom/hõmérséklet jelátalakító MU-FT (3) A referenciahelyiségben méri a relatív páratartalmat és a helyiség hõmérsékletét. Ezen adatok alapján a központi szabályozó ZR-HK kiszámítja a harmatpontot meghatározza a fûtés és hûtés közötti átkapcsolási tényezõket ábra: REHAU páratartalom / hõmérséklet jelátalakító MU-FT 142

9 Felületfûtés/ -hûtés ábra: Padlófûtés/-hûtés hidraulikai és szabályozási vázlata 143

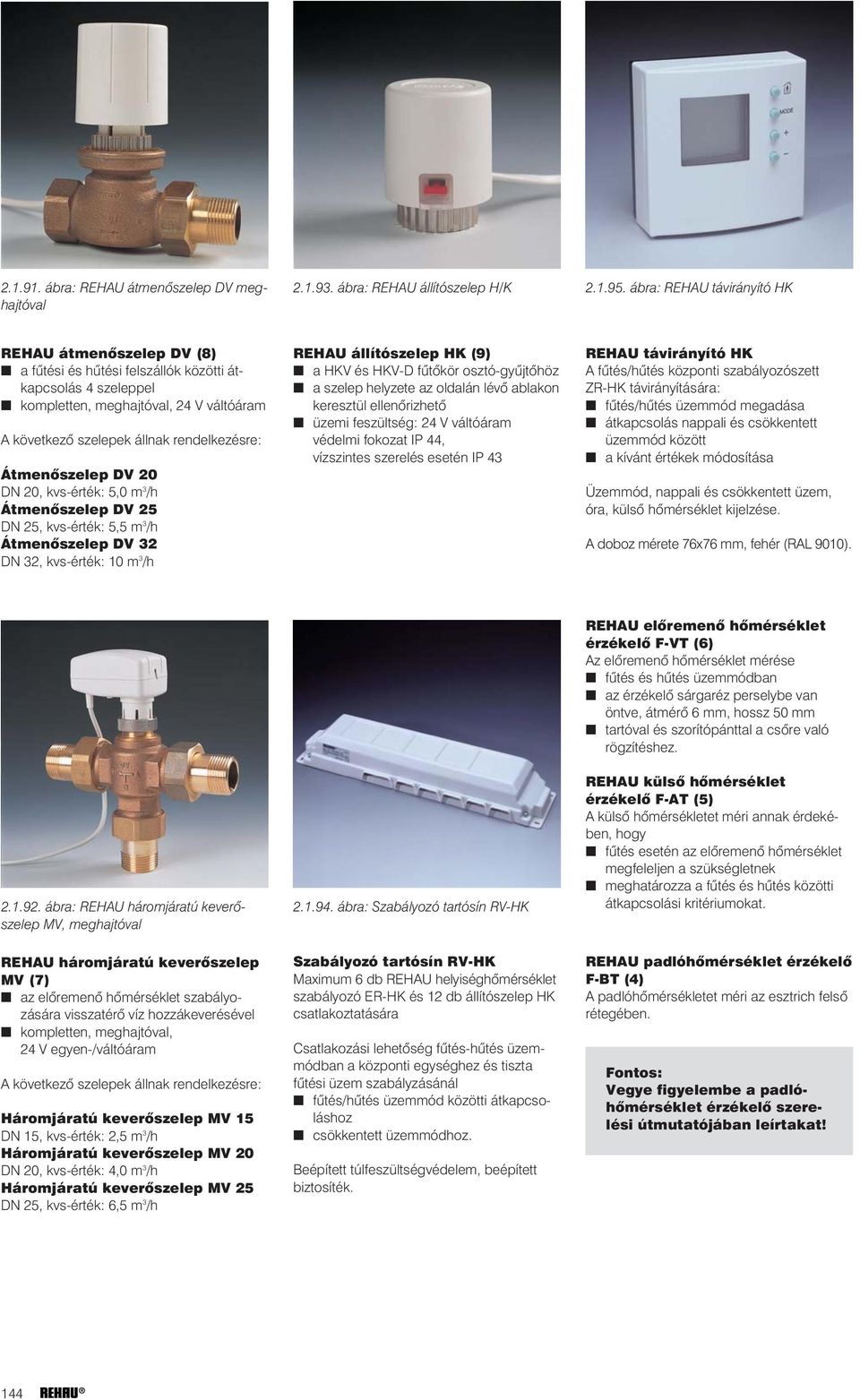

10 ábra: REHAU átmenõszelep DV meghajtóval ábra: REHAU állítószelep H/K ábra: REHAU távirányító HK REHAU átmenõszelep DV (8) a fûtési és hûtési felszállók közötti átkapcsolás 4 szeleppel kompletten, meghajtóval, 24 V váltóáram A következõ szelepek állnak rendelkezésre: Átmenõszelep DV 20 DN 20, kvs-érték: 5,0 m 3 /h Átmenõszelep DV 25 DN 25, kvs-érték: 5,5 m 3 /h Átmenõszelep DV 32 DN 32, kvs-érték: 10 m 3 /h REHAU állítószelep HK (9) a HKV és HKV-D fûtõkör osztó-gyûjtõhöz a szelep helyzete az oldalán lévõ ablakon keresztül ellenõrizhetõ üzemi feszültség: 24 V váltóáram védelmi fokozat IP 44, vízszintes szerelés esetén IP 43 REHAU távirányító HK A fûtés/hûtés központi szabályozószett ZR-HK távirányítására: fûtés/hûtés üzemmód megadása átkapcsolás nappali és csökkentett üzemmód között a kívánt értékek módosítása Üzemmód, nappali és csökkentett üzem, óra, külsõ hõmérséklet kijelzése. A doboz mérete 76x76 mm, fehér (RAL 9010) ábra: REHAU háromjáratú keverõszelep MV, meghajtóval REHAU háromjáratú keverõszelep MV (7) az elõremenõ hõmérséklet szabályozására visszatérõ víz hozzákeverésével kompletten, meghajtóval, 24 V egyen-/váltóáram A következõ szelepek állnak rendelkezésre: Háromjáratú keverõszelep MV 15 DN 15, kvs-érték: 2,5 m 3 /h Háromjáratú keverõszelep MV 20 DN 20, kvs-érték: 4,0 m 3 /h Háromjáratú keverõszelep MV 25 DN 25, kvs-érték: 6,5 m 3 /h ábra: Szabályozó tartósín RV-HK Szabályozó tartósín RV-HK Maximum 6 db REHAU helyiséghõmérséklet szabályozó ER-HK és 12 db állítószelep HK csatlakoztatására Csatlakozási lehetõség fûtés-hûtés üzemmódban a központi egységhez és tiszta fûtési üzem szabályzásánál fûtés/hûtés üzemmód közötti átkapcsoláshoz csökkentett üzemmódhoz. Beépített túlfeszültségvédelem, beépített biztosíték. REHAU elõremenõ hõmérséklet érzékelõ F-VT (6) Az elõremenõ hõmérséklet mérése fûtés és hûtés üzemmódban az érzékelõ sárgaréz perselybe van öntve, átmérõ 6 mm, hossz 50 mm tartóval és szorítópánttal a csõre való rögzítéshez. REHAU külsõ hõmérséklet érzékelõ F-AT (5) A külsõ hõmérsékletet méri annak érdekében, hogy fûtés esetén az elõremenõ hõmérséklet megfeleljen a szükségletnek meghatározza a fûtés és hûtés közötti átkapcsolási kritériumokat. REHAU padlóhõmérséklet érzékelõ F-BT (4) A padlóhõmérsékletet méri az esztrich felsõ rétegében. Fontos: Vegye figyelembe a padlóhõmérséklet érzékelõ szerelési útmutatójában leírtakat! 144

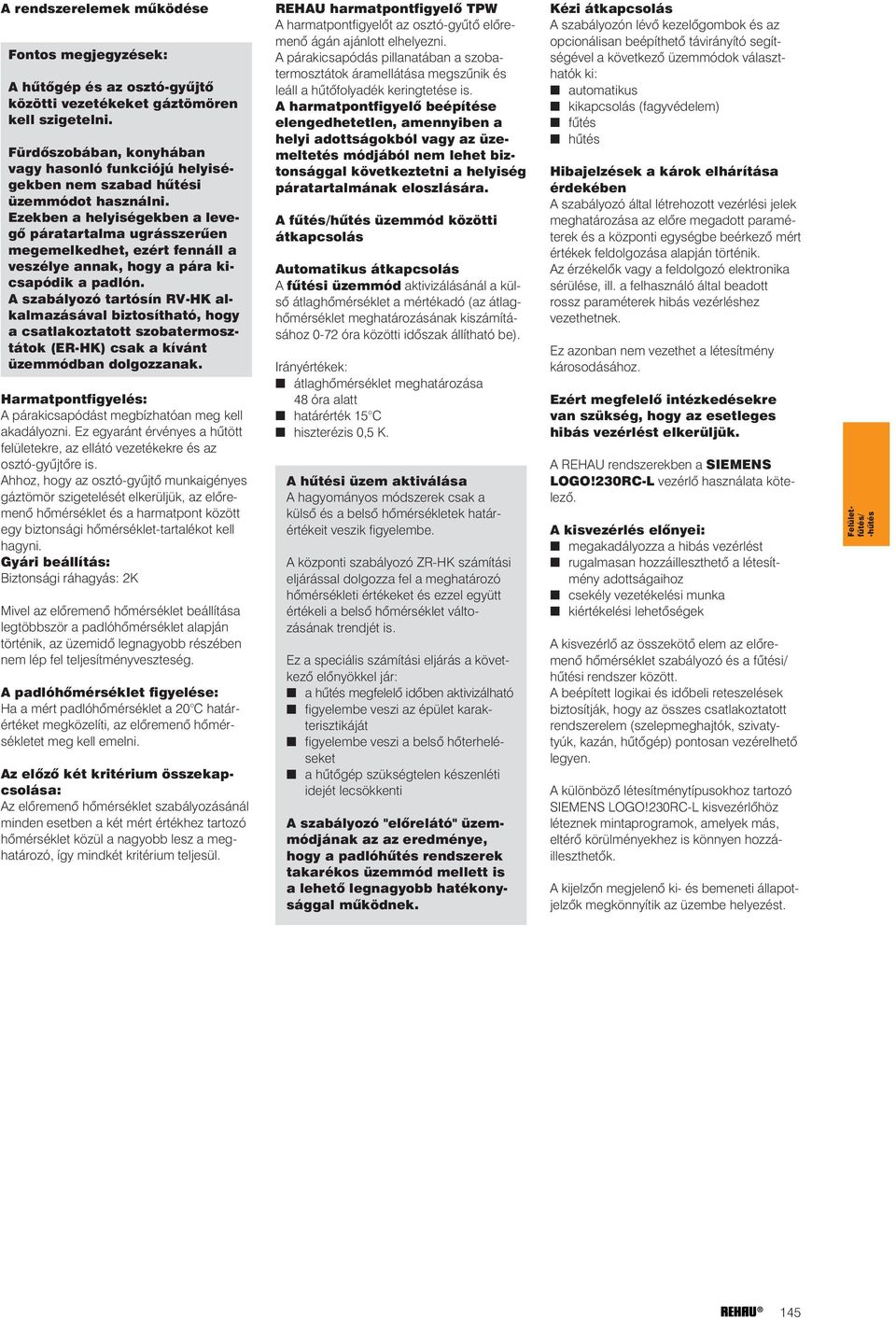

11 A rendszerelemek mûködése Fontos megjegyzések: A hûtõgép és az osztó-gyûjtõ közötti vezetékeket gáztömören kell szigetelni. Fürdõszobában, konyhában vagy hasonló funkciójú helyiségekben nem szabad hûtési üzemmódot használni. Ezekben a helyiségekben a levegõ páratartalma ugrásszerûen megemelkedhet, ezért fennáll a veszélye annak, hogy a pára kicsapódik a padlón. A szabályozó tartósín RV-HK alkalmazásával biztosítható, hogy a csatlakoztatott szobatermosztátok (ER-HK) csak a kívánt üzemmódban dolgozzanak. Harmatpontfigyelés: A párakicsapódást megbízhatóan meg kell akadályozni. Ez egyaránt érvényes a hûtött felületekre, az ellátó vezetékekre és az osztó-gyûjtõre is. Ahhoz, hogy az osztó-gyûjtõ munkaigényes gáztömör szigetelését elkerüljük, az elõremenõ hõmérséklet és a harmatpont között egy biztonsági hõmérséklet-tartalékot kell hagyni. Gyári beállítás: Biztonsági ráhagyás: 2K Mivel az elõremenõ hõmérséklet beállítása legtöbbször a padlóhõmérséklet alapján történik, az üzemidõ legnagyobb részében nem lép fel teljesítményveszteség. A padlóhõmérséklet figyelése: Ha a mért padlóhõmérséklet a 20 C határértéket megközelíti, az elõremenõ hõmérsékletet meg kell emelni. Az elõzõ két kritérium összekapcsolása: Az elõremenõ hõmérséklet szabályozásánál minden esetben a két mért értékhez tartozó hõmérséklet közül a nagyobb lesz a meghatározó, így mindkét kritérium teljesül. REHAU harmatpontfigyelõ TPW A harmatpontfigyelõt az osztó-gyûtõ elõremenõ ágán ajánlott elhelyezni. A párakicsapódás pillanatában a szobatermosztátok áramellátása megszûnik és leáll a hûtõfolyadék keringtetése is. A harmatpontfigyelõ beépítése elengedhetetlen, amennyiben a helyi adottságokból vagy az üzemeltetés módjából nem lehet biztonsággal következtetni a helyiség páratartalmának eloszlására. A fûtés/hûtés üzemmód közötti átkapcsolás Automatikus átkapcsolás A fûtési üzemmód aktivizálásánál a külsõ átlaghõmérséklet a mértékadó (az átlaghõmérséklet meghatározásának kiszámításához 0-72 óra közötti idõszak állítható be). Irányértékek: átlaghõmérséklet meghatározása 48 óra alatt határérték 15 C hiszterézis 0,5 K. A hûtési üzem aktiválása A hagyományos módszerek csak a külsõ és a belsõ hõmérsékletek határértékeit veszik figyelembe. A központi szabályozó ZR-HK számítási eljárással dolgozza fel a meghatározó hõmérsékleti értékeket és ezzel együtt értékeli a belsõ hõmérséklet változásának trendjét is. Ez a speciális számítási eljárás a következõ elõnyökkel jár: a hûtés megfelelõ idõben aktivizálható figyelembe veszi az épület karakterisztikáját figyelembe veszi a belsõ hõterheléseket a hûtõgép szükségtelen készenléti idejét lecsökkenti A szabályozó "elõrelátó" üzemmódjának az az eredménye, hogy a padlóhûtés rendszerek takarékos üzemmód mellett is a lehetõ legnagyobb hatékonysággal mûködnek. Kézi átkapcsolás A szabályozón lévõ kezelõgombok és az opcionálisan beépíthetõ távirányító segítségével a következõ üzemmódok választhatók ki: automatikus kikapcsolás (fagyvédelem) fûtés hûtés Hibajelzések a károk elhárítása érdekében A szabályozó által létrehozott vezérlési jelek meghatározása az elõre megadott paraméterek és a központi egységbe beérkezõ mért értékek feldolgozása alapján történik. Az érzékelõk vagy a feldolgozó elektronika sérülése, ill. a felhasználó által beadott rossz paraméterek hibás vezérléshez vezethetnek. Ez azonban nem vezethet a létesítmény károsodásához. Ezért megfelelõ intézkedésekre van szükség, hogy az esetleges hibás vezérlést elkerüljük. A REHAU rendszerekben a SIEMENS LOGO!230RC-L vezérlõ használata kötelezõ. A kisvezérlés elõnyei: megakadályozza a hibás vezérlést rugalmasan hozzáilleszthetõ a létesítmény adottságaihoz csekély vezetékelési munka kiértékelési lehetõségek A kisvezérlõ az összekötõ elem az elõremenõ hõmérséklet szabályozó és a fûtési/ hûtési rendszer között. A beépített logikai és idõbeli reteszelések biztosítják, hogy az összes csatlakoztatott rendszerelem (szelepmeghajtók, szivatytyúk, kazán, hûtõgép) pontosan vezérelhetõ legyen. A különbözõ létesítménytípusokhoz tartozó SIEMENS LOGO!230RC-L kisvezérlõhöz léteznek mintaprogramok, amelyek más, eltérõ körülményekhez is könnyen hozzáilleszthetõk. A kijelzõn megjelenõ ki- és bemeneti állapotjelzõk megkönnyítik az üzembe helyezést. Felületfûtés/ -hûtés 145

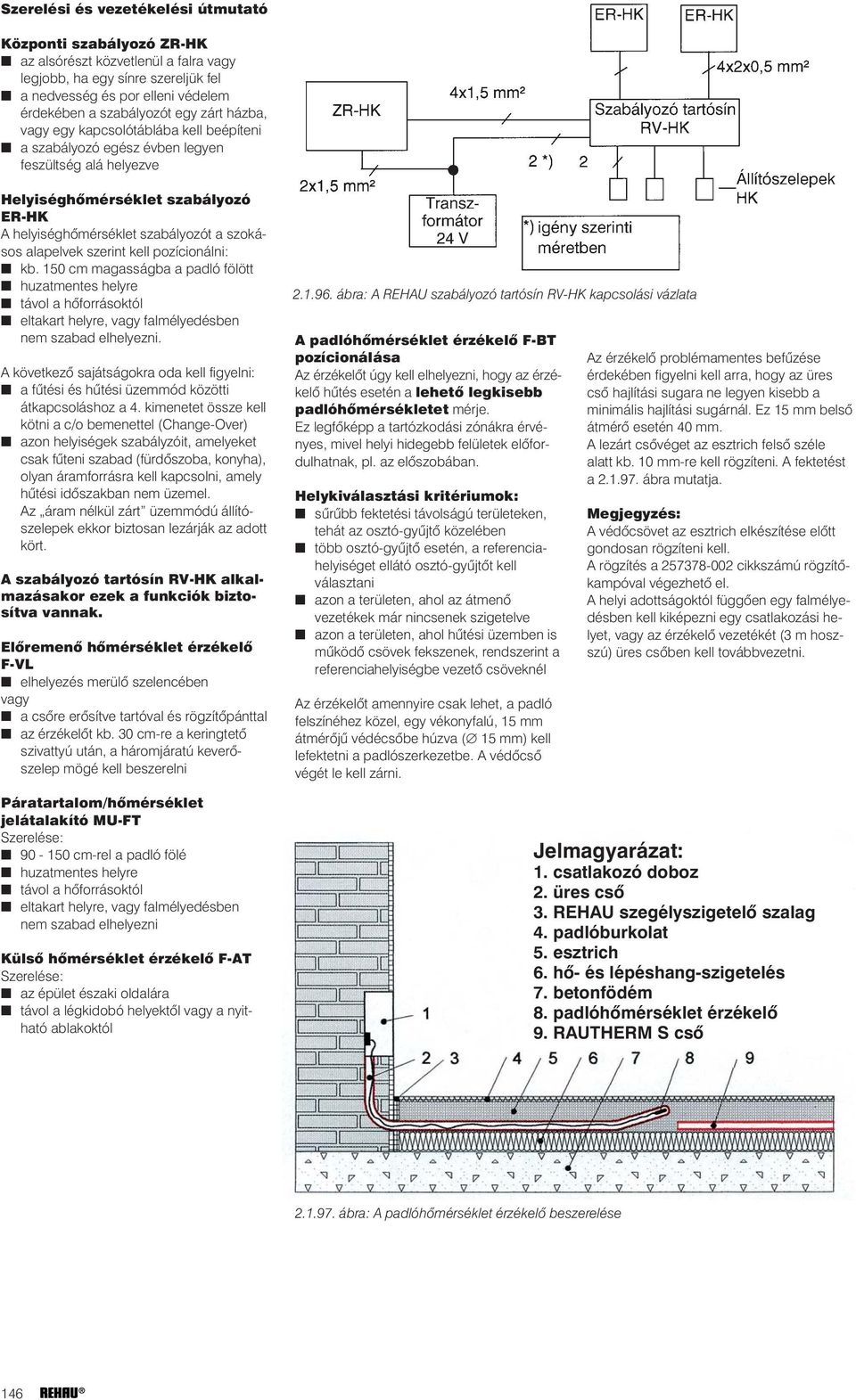

12 Szerelési és vezetékelési útmutató Központi szabályozó ZR-HK az alsórészt közvetlenül a falra vagy legjobb, ha egy sínre szereljük fel a nedvesség és por elleni védelem érdekében a szabályozót egy zárt házba, vagy egy kapcsolótáblába kell beépíteni a szabályozó egész évben legyen feszültség alá helyezve Helyiséghõmérséklet szabályozó ER-HK A helyiséghõmérséklet szabályozót a szokásos alapelvek szerint kell pozícionálni: kb. 150 cm magasságba a padló fölött huzatmentes helyre távol a hõforrásoktól eltakart helyre, vagy falmélyedésben nem szabad elhelyezni. A következõ sajátságokra oda kell figyelni: a fûtési és hûtési üzemmód közötti átkapcsoláshoz a 4. kimenetet össze kell kötni a c/o bemenettel (Change-Over) azon helyiségek szabályzóit, amelyeket csak fûteni szabad (fürdõszoba, konyha), olyan áramforrásra kell kapcsolni, amely hûtési idõszakban nem üzemel. Az áram nélkül zárt üzemmódú állítószelepek ekkor biztosan lezárják az adott kört. A szabályozó tartósín RV-HK alkalmazásakor ezek a funkciók biztosítva vannak. Elõremenõ hõmérséklet érzékelõ F-VL elhelyezés merülõ szelencében vagy a csõre erõsítve tartóval és rögzítõpánttal az érzékelõt kb. 30 cm-re a keringtetõ szivattyú után, a háromjáratú keverõszelep mögé kell beszerelni Páratartalom/hõmérséklet jelátalakító MU-FT Szerelése: cm-rel a padló fölé huzatmentes helyre távol a hõforrásoktól eltakart helyre, vagy falmélyedésben nem szabad elhelyezni Külsõ hõmérséklet érzékelõ F-AT Szerelése: az épület északi oldalára távol a légkidobó helyektõl vagy a nyitható ablakoktól ábra: A REHAU szabályozó tartósín RV-HK kapcsolási vázlata A padlóhõmérséklet érzékelõ F-BT pozícionálása Az érzékelõt úgy kell elhelyezni, hogy az érzékelõ hûtés esetén a lehetõ legkisebb padlóhõmérsékletet mérje. Ez legfõképp a tartózkodási zónákra érvényes, mivel helyi hidegebb felületek elõfordulhatnak, pl. az elõszobában. Helykiválasztási kritériumok: sûrûbb fektetési távolságú területeken, tehát az osztó-gyûjtõ közelében több osztó-gyûjtõ esetén, a referenciahelyiséget ellátó osztó-gyûjtõt kell választani azon a területen, ahol az átmenõ vezetékek már nincsenek szigetelve azon a területen, ahol hûtési üzemben is mûködõ csövek fekszenek, rendszerint a referenciahelyiségbe vezetõ csöveknél Az érzékelõt amennyire csak lehet, a padló felszínéhez közel, egy vékonyfalú, 15 mm átmérõjû védécsõbe húzva ( 15 mm) kell lefektetni a padlószerkezetbe. A védõcsõ végét le kell zárni. Az érzékelõ problémamentes befûzése érdekében figyelni kell arra, hogy az üres csõ hajlítási sugara ne legyen kisebb a minimális hajlítási sugárnál. Ez 15 mm belsõ átmérõ esetén 40 mm. A lezárt csõvéget az esztrich felsõ széle alatt kb. 10 mm-re kell rögzíteni. A fektetést a ábra mutatja. Megjegyzés: A védõcsövet az esztrich elkészítése elõtt gondosan rögzíteni kell. A rögzítés a cikkszámú rögzítõkampóval végezhetõ el. A helyi adottságoktól függõen egy falmélyedésben kell kiképezni egy csatlakozási helyet, vagy az érzékelõ vezetékét (3 m hoszszú) üres csõben kell továbbvezetni. Jelmagyarázat: 1. csatlakozó doboz 2. üres csõ 3. REHAU szegélyszigetelõ szalag 4. padlóburkolat 5. esztrich 6. hõ- és lépéshang-szigetelés 7. betonfödém 8. padlóhõmérséklet érzékelõ 9. RAUTHERM S csõ ábra: A padlóhõmérséklet érzékelõ beszerelése 146

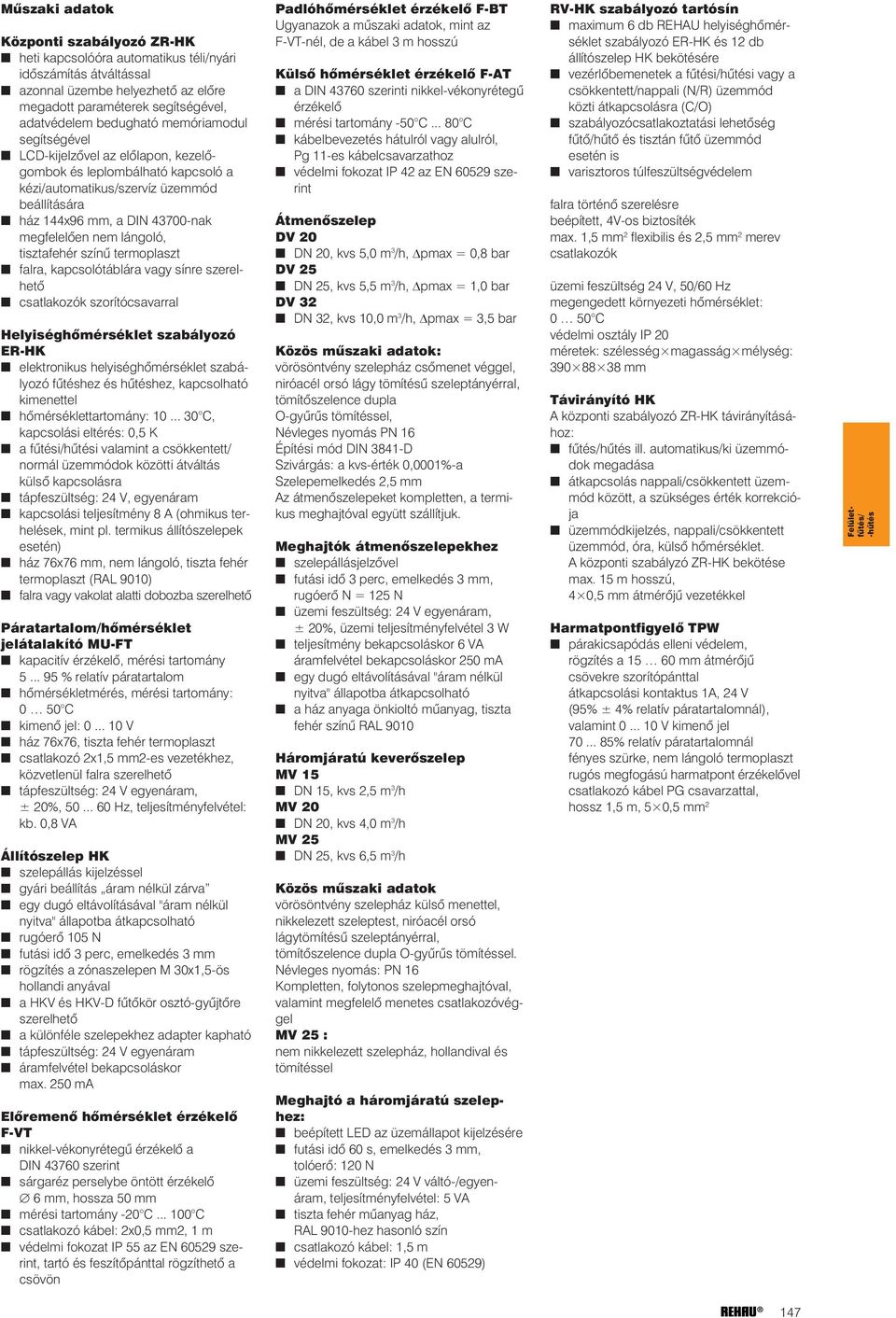

13 Mûszaki adatok Központi szabályozó ZR-HK heti kapcsolóóra automatikus téli/nyári idõszámítás átváltással azonnal üzembe helyezhetõ az elõre megadott paraméterek segítségével, adatvédelem bedugható memóriamodul segítségével LCD-kijelzõvel az elõlapon, kezelõgombok és leplombálható kapcsoló a kézi/automatikus/szervíz üzemmód beállítására ház 144x96 mm, a DIN nak megfelelõen nem lángoló, tisztafehér színû termoplaszt falra, kapcsolótáblára vagy sínre szerelhetõ csatlakozók szorítócsavarral Helyiséghõmérséklet szabályozó ER-HK elektronikus helyiséghõmérséklet szabályozó fûtéshez és hûtéshez, kapcsolható kimenettel hõmérséklettartomány: C, kapcsolási eltérés: 0,5 K a fûtési/hûtési valamint a csökkentett/ normál üzemmódok közötti átváltás külsõ kapcsolásra tápfeszültség: 24 V, egyenáram kapcsolási teljesítmény 8 A (ohmikus terhelések, mint pl. termikus állítószelepek esetén) ház 76x76 mm, nem lángoló, tiszta fehér termoplaszt (RAL 9010) falra vagy vakolat alatti dobozba szerelhetõ Páratartalom/hõmérséklet jelátalakító MU-FT kapacitív érzékelõ, mérési tartomány % relatív páratartalom hõmérsékletmérés, mérési tartomány: 0 50 C kimenõ jel: V ház 76x76, tiszta fehér termoplaszt csatlakozó 2x1,5 mm2-es vezetékhez, közvetlenül falra szerelhetõ tápfeszültség: 24 V egyenáram, ± 20%, Hz, teljesítményfelvétel: kb. 0,8 VA Állítószelep HK szelepállás kijelzéssel gyári beállítás áram nélkül zárva egy dugó eltávolításával "áram nélkül nyitva" állapotba átkapcsolható rugóerõ 105 N futási idõ 3 perc, emelkedés 3 mm rögzítés a zónaszelepen M 30x1,5-ös hollandi anyával a HKV és HKV-D fûtõkör osztó-gyûjtõre szerelhetõ a különféle szelepekhez adapter kapható tápfeszültség: 24 V egyenáram áramfelvétel bekapcsoláskor max. 250 ma Elõremenõ hõmérséklet érzékelõ F-VT nikkel-vékonyrétegû érzékelõ a DIN szerint sárgaréz perselybe öntött érzékelõ 6 mm, hossza 50 mm mérési tartomány -20 C C csatlakozó kábel: 2x0,5 mm2, 1 m védelmi fokozat IP 55 az EN szerint, tartó és feszítõpánttal rögzíthetõ a csövön Padlóhõmérséklet érzékelõ F-BT Ugyanazok a mûszaki adatok, mint az F-VT-nél, de a kábel 3 m hosszú Külsõ hõmérséklet érzékelõ F-AT a DIN szerinti nikkel-vékonyrétegû érzékelõ mérési tartomány -50 C C kábelbevezetés hátulról vagy alulról, Pg 11-es kábelcsavarzathoz védelmi fokozat IP 42 az EN szerint Átmenõszelep DV 20 DN 20, kvs 5,0 m 3 /h, pmax = 0,8 bar DV 25 DN 25, kvs 5,5 m 3 /h, pmax = 1,0 bar DV 32 DN 32, kvs 10,0 m 3 /h, pmax = 3,5 bar Közös mûszaki adatok: vörösöntvény szelepház csõmenet véggel, niróacél orsó lágy tömítésû szeleptányérral, tömítõszelence dupla O-gyûrûs tömítéssel, Névleges nyomás PN 16 Építési mód DIN 3841-D Szivárgás: a kvs-érték 0,0001%-a Szelepemelkedés 2,5 mm Az átmenõszelepeket kompletten, a termikus meghajtóval együtt szállítjuk. Meghajtók átmenõszelepekhez szelepállásjelzõvel futási idõ 3 perc, emelkedés 3 mm, rugóerõ N = 125 N üzemi feszültség: 24 V egyenáram, ± 20%, üzemi teljesítményfelvétel 3 W teljesítmény bekapcsoláskor 6 VA áramfelvétel bekapcsoláskor 250 ma egy dugó eltávolításával "áram nélkül nyitva" állapotba átkapcsolható a ház anyaga önkioltó mûanyag, tiszta fehér színû RAL 9010 Háromjáratú keverõszelep MV 15 DN 15, kvs 2,5 m 3 /h MV 20 DN 20, kvs 4,0 m 3 /h MV 25 DN 25, kvs 6,5 m 3 /h Közös mûszaki adatok vörösöntvény szelepház külsõ menettel, nikkelezett szeleptest, niróacél orsó lágytömítésû szeleptányérral, tömítõszelence dupla O-gyûrûs tömítéssel. Névleges nyomás: PN 16 Kompletten, folytonos szelepmeghajtóval, valamint megfelelõ menetes csatlakozóvéggel MV 25 : nem nikkelezett szelepház, hollandival és tömítéssel Meghajtó a háromjáratú szelephez: beépített LED az üzemállapot kijelzésére futási idõ 60 s, emelkedés 3 mm, tolóerõ: 120 N üzemi feszültség: 24 V váltó-/egyenáram, teljesítményfelvétel: 5 VA tiszta fehér mûanyag ház, RAL 9010-hez hasonló szín csatlakozó kábel: 1,5 m védelmi fokozat: IP 40 (EN 60529) RV-HK szabályozó tartósín maximum 6 db REHAU helyiséghõmérséklet szabályozó ER-HK és 12 db állítószelep HK bekötésére vezérlõbemenetek a fûtési/hûtési vagy a csökkentett/nappali (N/R) üzemmód közti átkapcsolásra (C/O) szabályozócsatlakoztatási lehetõség fûtõ/hûtõ és tisztán fûtõ üzemmód esetén is varisztoros túlfeszültségvédelem falra történõ szerelésre beépített, 4V-os biztosíték max. 1,5 mm 2 flexibilis és 2,5 mm 2 merev csatlakozók üzemi feszültség 24 V, 50/60 Hz megengedett környezeti hõmérséklet: 0 50 C védelmi osztály IP 20 méretek: szélesség magasság mélység: mm Távirányító HK A központi szabályozó ZR-HK távirányításához: fûtés/hûtés ill. automatikus/ki üzemmódok megadása átkapcsolás nappali/csökkentett üzemmód között, a szükséges érték korrekciója üzemmódkijelzés, nappali/csökkentett üzemmód, óra, külsõ hõmérséklet. A központi szabályzó ZR-HK bekötése max. 15 m hosszú, 4 0,5 mm átmérõjû vezetékkel Harmatpontfigyelõ TPW párakicsapódás elleni védelem, rögzítés a mm átmérõjû csövekre szorítópánttal átkapcsolási kontaktus 1A, 24 V (95% ± 4% relatív páratartalomnál), valamint V kimenõ jel % relatív páratartalomnál fényes szürke, nem lángoló termoplaszt rugós megfogású harmatpont érzékelõvel csatlakozó kábel PG csavarzattal, hossz 1,5 m, 5 0,5 mm 2 Felületfûtés/ -hûtés 147
