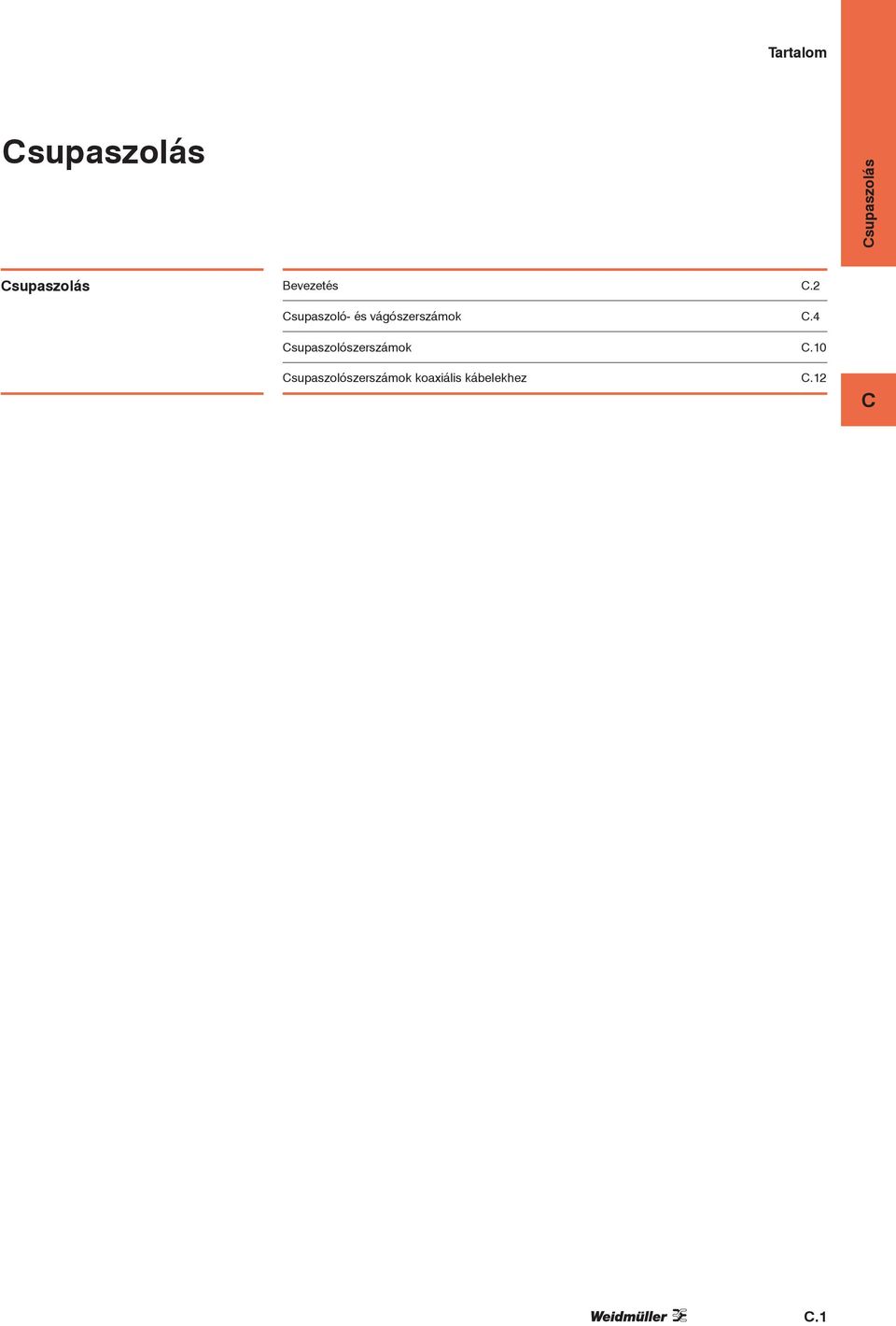

Csupaszolás. Tartalom. Csupaszolás. Csupaszolás Bevezetés C.2 C.1. Csupaszoló- és vágószerszámok C.4. Csupaszolószerszámok C.10

Átírás

1 Tartalom Bevezetés.2 supaszoló- és vágószerszámok.4 supaszolószerszámok.0 supaszolószerszámok koaxiális kábelekhez.2.

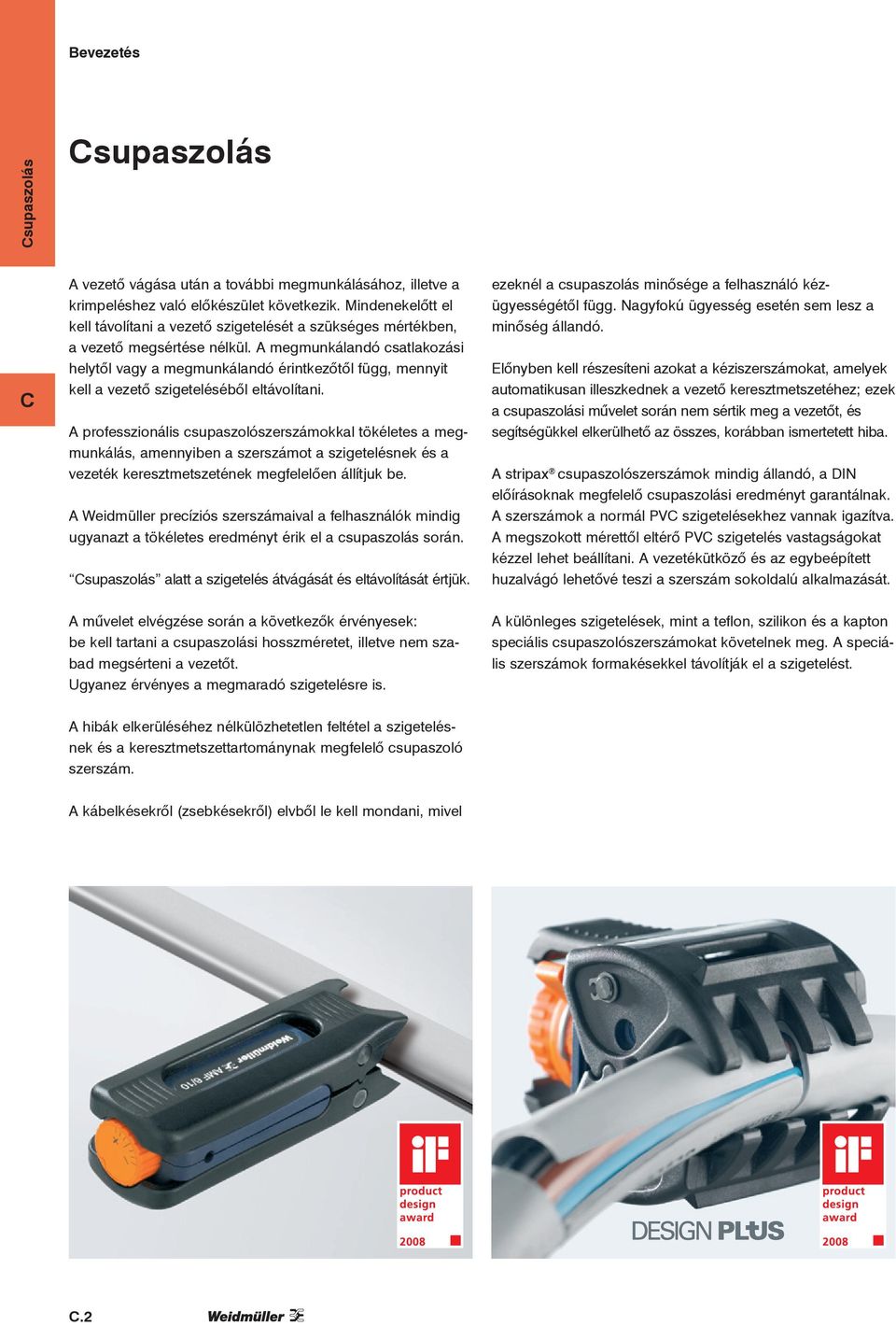

2 Bevezetés A vezetõ vágása után a további megmunkálásához, illetve a krimpeléshez való előkészület következik. Mindenekelõtt el kell távolítani a vezetõ szigetelését a szükséges mértékben, a vezetõ megsértése nélkül. A megmunkálandó csatlakozási helytõl vagy a megmunkálandó érintkezõtõl függ, mennyit kell a vezetõ szigetelésébõl eltávolítani. A professzionális csupaszolószerszámokkal tökéletes a megmunkálás, amennyiben a szerszámot a szigetelésnek és a vezeték keresztmetszetének megfelelően állítjuk be. A Weidmüller precíziós szerszámaival a felhasználók mindig ugyanazt a tökéletes eredményt érik el a csupaszolás során. alatt a szigetelés átvágását és eltávolítását értjük. ezeknél a csupaszolás minõsége a felhasználó kézügyességétõl függ. Nagyfokú ügyesség esetén sem lesz a minõség állandó. Elõnyben kell részesíteni azokat a kéziszerszámokat, amelyek automatikusan illeszkednek a vezetõ keresztmetszetéhez; ezek a csupaszolási mûvelet során nem sértik meg a vezetõt, és segítségükkel elkerülhető az összes, korábban ismertetett hiba. A stripax csupaszolószerszámok mindig állandó, a DIN elõírásoknak megfelelõ csupaszolási eredményt garantálnak. A szerszámok a normál PV szigetelésekhez vannak igazítva. A megszokott mérettõl eltérõ PV szigetelés vastagságokat kézzel lehet beállítani. A vezetékütközõ és az egybeépített huzalvágó lehetõvé teszi a szerszám sokoldalú alkalmazását. A mûvelet elvégzése során a következõk érvényesek: be kell tartani a csupaszolási hosszméretet, illetve nem szabad megsérteni a vezetõt. Ugyanez érvényes a megmaradó szigetelésre is. A különleges szigetelések, mint a teflon, szilikon és a kapton speciális csupaszolószerszámokat követelnek meg. A speciális szerszámok formakésekkel távolítják el a szigetelést. A hibák elkerüléséhez nélkülözhetetlen feltétel a szigetelésnek és a keresztmetszettartománynak megfelelő csupaszoló szerszám. A kábelkésekrõl (zsebkésekrõl) elvbõl le kell mondani, mivel.2

3 Bevezetés A DIN IE 352, 2. rész a kerülendõ csupaszolási hibákra vonatkozó utalásokat tartalmaz: Helyesen csupaszolt vezeték A csupaszolószerszám megsértette a vezetõ szigetelését. Lehetséges hibák a csupaszolás során: A csupaszolószerszám megsértett vagy levágott elemi szálakat a vezetõbõl. A szigetelést nem megfelelően metszették be Az elemi szálak túl vannak sodorva. A vezetõ szigetelésének maradékai csupaszolt vezetõn maradtak. Az elemi szálak nincsenek megfelelően sodorva..3

4 supaszoló- és vágószerszámok supaszoló- és vágószerszámok PV szigetelésû hajlékony és tömör vezetőhöz Dupla szigetelésű kábelek csupaszolása két lépésben külön beállítás nélkül A szorítópofák automatikus nyitása a csupaszolás után A vágóberendezés játékmentes és automatikusan utánállítódik Hosszú élettartam Az elemi szálak nem sodródnak ki Optimalizált, ergonomikus kialakítás A csupaszolási hossz ütközõvel beállítható Különbözõ szigetelésvastagságokra állítható be Bekapcsolható részcsupaszolás Levehető markolat Kihajtható vágásvédelem Egyedi jelölések ESG készülékjelölővel stripax 0,08-0 ² új stripax ² új : PV szigetelésű hajlékony vezetékekhez 0, ² (~AWG ) Vágás: PV szigetelésű hajlékony vezetékekhez 0, ² (~AWG ) Vékony laposszalag vezetékek esetén több vezetõ, sõt több vezeték megmunkálása egy munkamenetben A speciális, önbeállító csupaszolókés a vezetõket nem sérti meg : PV szigetelésű hajlékony és merev vezetékekhez ² (~AWG ) Vágás: PV szigetelésű hajlékony és merev vezetékekhez 6 ²-ig AWG 0) A speciális formakés a vezetõket nem sérti meg Műszaki adatok Max. csupaszolási teljesítmény Kábeltípus Vezetékkeresztmetszet 2 i hossz, max. Vágási teljesítmény Max. vágási teljesítmény 2 Szerszámadatok Hossz Súly g stripax PV szigetelésű hajlékony és tömör vezetékek 0, stripax 6 PV szigetelésű hajlékony és tömör vezetékek Kivitel stripax stripax Tartozékok Típus s.e Rend.sz. Pót csupaszolókés Pót csupaszolókés

5 supaszoló- és vágószerszám supaszoló- és vágószerszám PV és speciális szigetelésű vezetékekhez, Ø 0,2...,3 tartományban (~AWG ) Hajlékony és tömör vezetõk PV, teflon (PTFE) és szilikon szigeteléseihez A speciális formakés a vezetõt nem sérti meg Mini-duro-stripax Késbetét Az elemiszálak nem sodródnak ki A késbetétek nagyobb idõráfordítás nélkül cserélhetõk Többféle késbetét egy házhoz Műszaki adatok Max. csupaszolási hossz Vezetékvágásnál max. külsõ átmérõ Szerszámadatok Hossz Súly Szerszámbetétek a csupaszoláshoz vezeték-ø g Késbetét színe (min./max.) AWG 2 Szigetelés anyaga Mini-duro-stripax 3 7 2, fehér sárga piros zöld kék fekete 0,3,3 0,2 0,3 0,3 0,5 0,55 0,8 0,88 0,92,0, /, 32/7, 30/, 30/7 28/, 28/7, 28/9, 26/, 24/7, 24/9, 22/, 20/7, 20/9 8/, 8/7, 8/9 0,08...,0 26/7, 26/9, 24/ 22/7, 22/9, 20/ PV / szilikon PTFE PTFE PTFE PTFE PTFE Szerszám késbetéttel Rend.sz. Rend.sz. Rend.sz. Rend.sz. Rend.sz. Rend.sz Szerszám az összes késbetéttel együtt Rend.sz Tartozékok Késbetét Késbetét (Mini stripax április előtti gyártás) Rend.sz. Rend.sz. Rend.sz. Rend.sz. Rend.sz. Rend.sz

6 supaszoló- és vágószerszámok multi-stripax alatt a szigetelés átvágását és eltávolítását értjük. A mûvelet elvégzése során a következõkre kell figyelni: be kell tartani a csupaszolási hosszméretet, illetve nem szabad megsérteni a vezetõt. Ugyanez érvényes a megmaradó szigetelésre is. A DIN IE része (előtte DIN IE 48/290) utalásokat tartalmaz az elkerülendő csupaszolási hibákkal kapcsolatban: A kihívás AWG-vezetékek Repülőip.kábelek Harmonizált vezetékek Szenzor- és vezérlőkábelek Vasúti kábel Mezőbusz kábelek BUS-alkalmazások Energiaellátás és-elosztás Érzékelő és beavatkozó elemekhez Vágás Pozicionálás.6

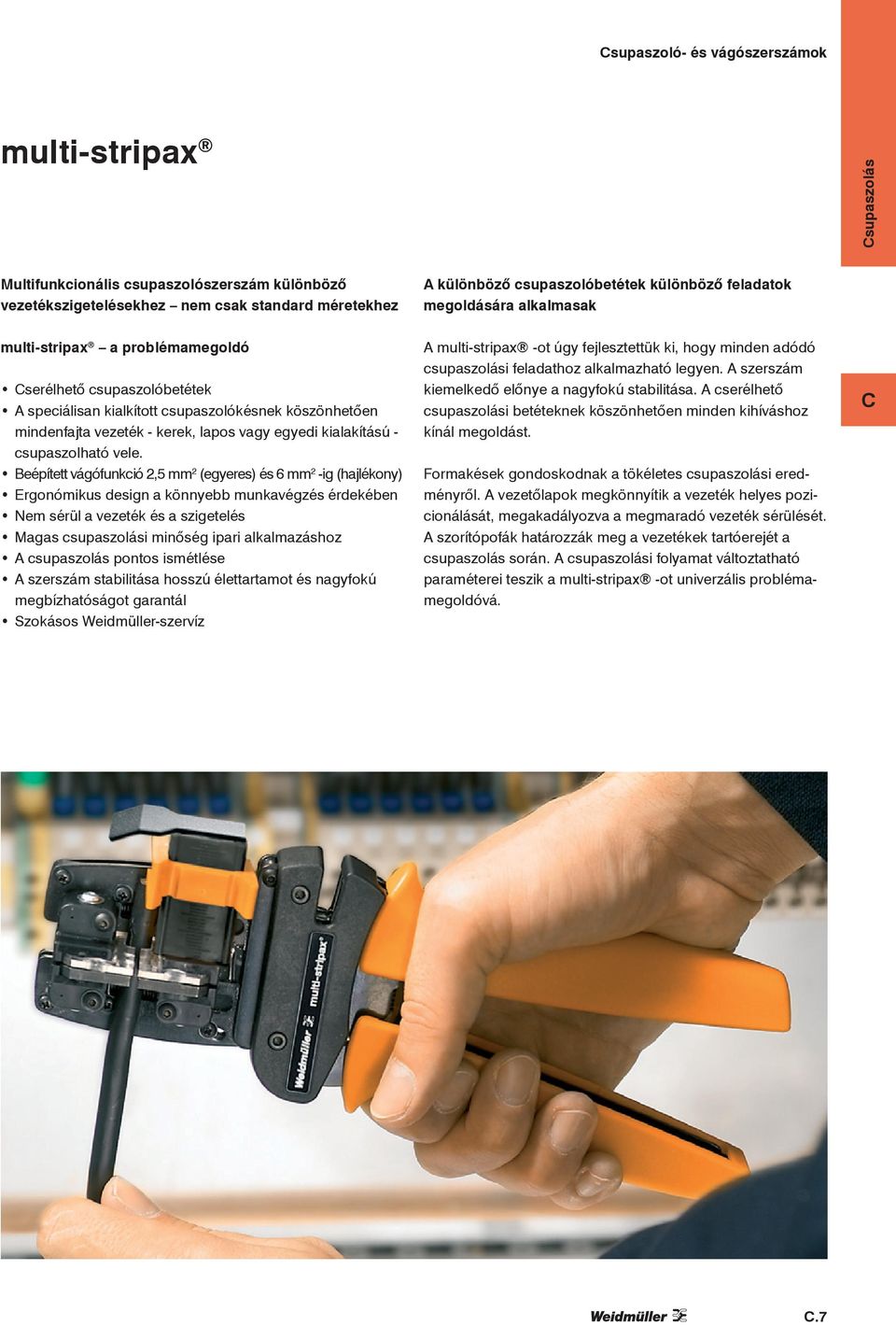

7 supaszoló- és vágószerszámok multi-stripax Multifunkcionális csupaszolószerszám különböző vezetékszigetelésekhez nem csak standard méretekhez A különböző csupaszolóbetétek különböző feladatok megoldására alkalmasak multi-stripax a problémamegoldó serélhető csupaszolóbetétek A speciálisan kialkított csupaszolókésnek köszönhetően mindenfajta vezeték - kerek, lapos vagy egyedi kialakítású - csupaszolható vele. Beépített vágófunkció 2,5 2 (egyeres) és 6 2 -ig (hajlékony) Ergonómikus design a könnyebb munkavégzés érdekében Nem sérül a vezeték és a szigetelés Magas csupaszolási minőség ipari alkalmazáshoz A csupaszolás pontos ismétlése A szerszám stabilitása hosszú élettartamot és nagyfokú megbízhatóságot garantál Szokásos Weidmüller-szervíz A multi-stripax -ot úgy fejlesztettük ki, hogy minden adódó csupaszolási feladathoz alkalmazható legyen. A szerszám kiemelkedő előnye a nagyfokú stabilitása. A cserélhető csupaszolási betéteknek köszönhetően minden kihíváshoz kínál megoldást. Formakések gondoskodnak a tökéletes csupaszolási eredményről. A vezetőlapok megkönnyítik a vezeték helyes pozicionálását, megakadályozva a megmaradó vezeték sérülését. A szorítópofák határozzák meg a vezetékek tartóerejét a csupaszolás során. A csupaszolási folyamat változtatható paraméterei teszik a multi-stripax -ot univerzális problémamegoldóvá..7

8 supaszoló- és vágószerszámok supaszoló- és vágószerszámok multi-stripax A speciális formakések speciális vezetékek csupaszolását is lehetővé teszik Magas színvonalú csupaszolás ipari alkalmazáshoz A csupaszolás pontos ismétlése Hosszú élettartam és nagyfokú megbízhatóság Optimalizált ergonómikus design Nem sérül meg a vezeték vagy a szigetelés A cserélhető csupaszolóbetéteknek köszönhetően nagyfokú rugalmasság Beállítható ütköző különböző csupaszolási hosszhoz 2,3-30 -ig A csupaszolási hossz a csupaszolás ismétlésével növelhető. Beépített vágófunkció 2,5 ² -ig egyeres és 6 2 -ig hajlékony vezeték esetén multi-stripax Műszaki adatok Kábltípus Min. vezetékkeresztmetszet. Max. vezetékkeresztmetszet. PV, teflon, PTE, PUR, szilikon, halogénmentes 2 nincs korlátozva, több lépésben Max. vágási teljesítmény hajlékony vezeték Max. vágási teljesítmény egyeres vezeték Max. vágási teljesítmény laposvezeték 6 ² 2,5 ² 0,2 x 4 Hossz/szélesség/magasság Súly 250 / 85 / g.8

9 supaszoló- és vágószerszámok Típus Vezeték Szigetelés Formakés Kód s.e. Rend.sz. 6 ² Multi-stripax 6 SL standard PV Multi-stripax 6 SL csupaszoló betét többeres 6 ² 0 ² Multi-stripax 6-6 Multi-stripax 6-6 csupaszoló betét 6 ² egyeres többeres flexibel PV D Multi-stripax ASI Multi-stripax ASI csupaszoló betét ASI Kabel,5 ² PTE PUR EPDM B AWG 26 AWG 24 Multi-stripax AWG Multi-stripax AWG csupaszoló betét AWG 22 AWG 20 AWG 8 AWG 6 PTFE PV A ,75 ² Multi-stripax ² SL Multi-spx ² SL csupaszoló betét ²,5 ² 2,5 ² 4 ² PV halogénmentes H ,25 ² Multi-Stripax S M-SPX S csupaszoló betét 0,5 ² 0,75 ² ²,5 ² PV halogénmentes I ,5 ² Multi-Stripax.5-6.0S M-SPX S csupaszoló betét 2,5 ² 4 ² 6 ² PV halogénmentes J Tartozékok Típus Leírás s.e. Rend.sz. ERME MULTI-STRIPAX pót vágókés ERAN MULTI-STRIPAX pót ütközőkészlet

10 supaszolószerszámok supaszolószerszámok AM 25 / AM 35 AM 2 supaszolószerszám PV-körkábelhez AM 25: Ø ; AM 35: Ø UTP és STP adatkábelekhez Elforgatható kés kör-, hosszanti és spirálvágáshoz A bevágott szigetelés feltörése beépített kés segítségével történik Beépített pótkés UTP és STP adatkábelek vágásához - hajlékony rézkábelek max. 4 ²-ig (~AWG) UTP és STP adatkábelek külső szigetelésének illetve, egyéb körkábelek ø kb. 0,5... 2,5 csupaszolásához Nem sérül az árnyékolás vagy a vezeték az állítható csupaszolókésnek köszönhetően Hosszirányú ütköző ismétlődő vágási és csupaszolási hosszakhoz Műszaki adatok Maximális csupaszolási teljesítmény Kábeltípus Vezetékkeresztmetszet - Vezetékátmérő Vágásmélység Vágási teljesítmény UTP és STP adatkábel - max. átmérő - hajlékony(vezetékkeresztmetszet max.) - Szerszámadatok Hossz Súly g AM 25 AM 35 PV-körkábel PV-körkábel ,5 -ig beállítható 4,5 -ig beállítható AM 2 UTP- és STP-adatkábelek AWG ,5...2,5 beállítható Kivitel AM AM AM Tartozékok Pótkés supaszolószerszám supaszolószerszám.0

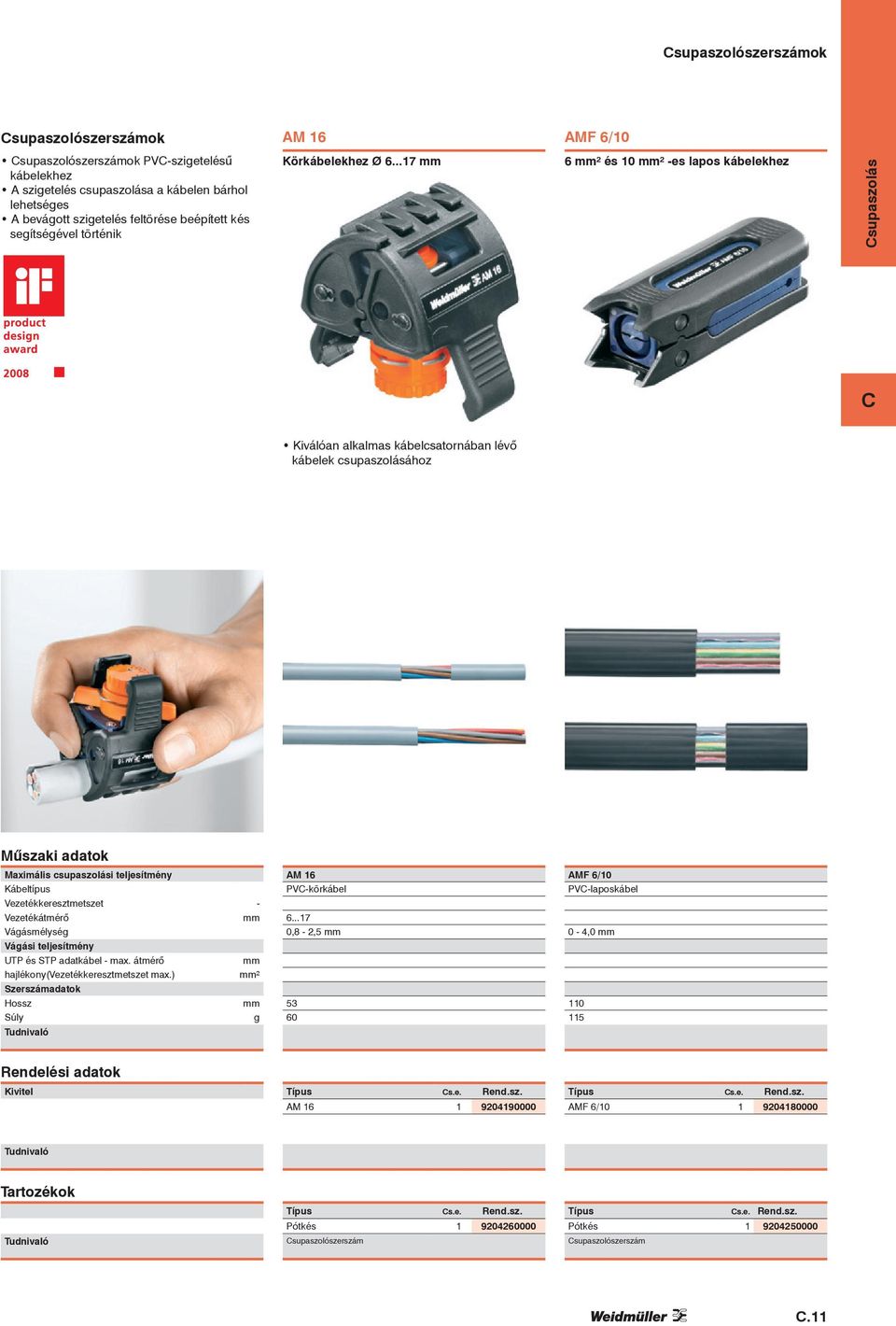

11 supaszolószerszámok supaszolószerszámok AM 6 AMF 6/0 supaszolószerszámok PV-szigetelésű kábelekhez A szigetelés csupaszolása a kábelen bárhol lehetséges A bevágott szigetelés feltörése beépített kés segítségével történik Körkábelekhez Ø ² és 0 ² -es lapos kábelekhez Kiválóan alkalmas kábelcsatornában lévő kábelek csupaszolásához Műszaki adatok Maximális csupaszolási teljesítmény Kábeltípus Vezetékkeresztmetszet - Vezetékátmérő Vágásmélység Vágási teljesítmény UTP és STP adatkábel - max. átmérő hajlékony(vezetékkeresztmetszet max.) ² Szerszámadatok Hossz Súly g AM 6 PV-körkábel ,8-2, AMF 6/0 PV-laposkábel 0-4,0 0 5 Kivitel AM AMF 6/ Tartozékok Pótkés Pótkés supaszolószerszám supaszolószerszám.

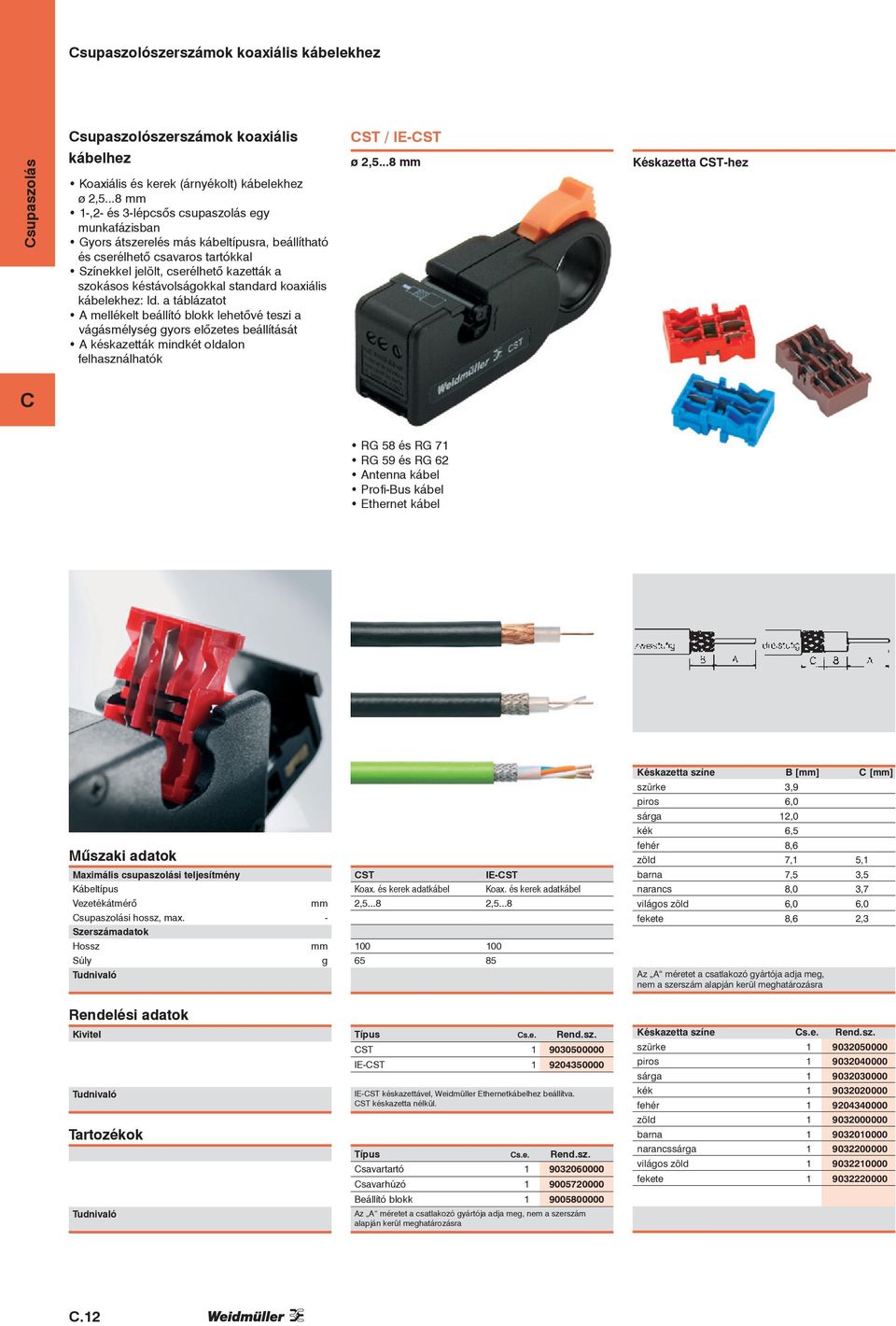

12 supaszolószerszámok koaxiális kábelekhez supaszolószerszámok koaxiális kábelhez Koaxiális és kerek (árnyékolt) kábelekhez ø 2, ,2- és 3-lépcsős csupaszolás egy munkafázisban Gyors átszerelés más kábeltípusra, beállítható és cserélhetõ csavaros tartókkal Színekkel jelölt, cserélhető kazetták a szokásos késtávolságokkal standard koaxiális kábelekhez: ld. a táblázatot A mellékelt beállító blokk lehetõvé teszi a vágásmélység gyors elõzetes beállítását A késkazetták mindkét oldalon felhasználhatók ST / IE-ST ø 2,5...8 Késkazetta ST-hez RG 58 és RG 7 RG 59 és RG 62 Antenna kábel Profi-Bus kábel Ethernet kábel Késkazetta színe B [] [] szürke 3,9 piros 6,0 sárga 2,0 kék 6,5 Műszaki adatok fehér zöld 8,6 7, 5, Maximális csupaszolási teljesítmény Kábeltípus Vezetékátmérő i hossz, max. - Szerszámadatok Hossz Súly g ST IE-ST Koax. és kerek adatkábel Koax. és kerek adatkábel 2, , barna narancs világos zöld fekete 7,5 8,0 6,0 8,6 Az A méretet a csatlakozó gyártója adja meg, nem a szerszám alapján kerül meghatározásra 3,5 3,7 6,0 2,3 Kivitel ST IE-ST Késkazetta színe s.e. Rend.sz. szürke piros sárga IE-ST késkazettável, Weidmüller Ethernetkábelhez beállítva. ST késkazetta nélkül. kék fehér Tartozékok savartartó savarhúzó zöld barna narancssárga világos zöld fekete Beállító blokk Az A méretet a csatlakozó gyártója adja meg, nem a szerszám alapján kerül meghatározásra.2

13 supaszolószerszámok koaxiális kábelekhez supaszolószerszámok koaxiális kábelhez Koaxiális és kerek (árnyékolt) kábelekhez ø 2, ,2- és 3-lépcsős csupaszolás egy munkafázisban Szabadon beállítható csupaszolási hosszak -es lépésekben a sodrat és a dielektrikum számára (minimális csupaszolási hossz kb. 3,2 ) Gyors átszerelés más kábeltípushoz Max. összes csupaszolási hossz 7 3 késsel együtt ST vario ø 2,5...8 ST vario késtartó KÉSTARTÓ ST VARIO Késbetét ST vario RG 58 és RG 7 RG 59 és RG 62 Antenna kábel Profi-Bus-kábel Ethernet kábel KÉSBETÉT ST VARIO ST csavarhúzó SAVARHÚZÓ ST Műszaki adatok Maximális csupaszolási teljesítmény Kábeltípus Vezetékátmérő i hossz, max. Szerszámadatok Hossz Súly g ST VARIO Koax. és kerek adatkábel 2, ST beállító blokk BEÁLLÍTÓ BLOKK ST Kivitel ST VARIO ST csavartartó Tartozékok savarhúzó Késtartó Késbetét további késbetétek ( készlet = 3 darab) SAVARTARTÓ ST

14 .4
