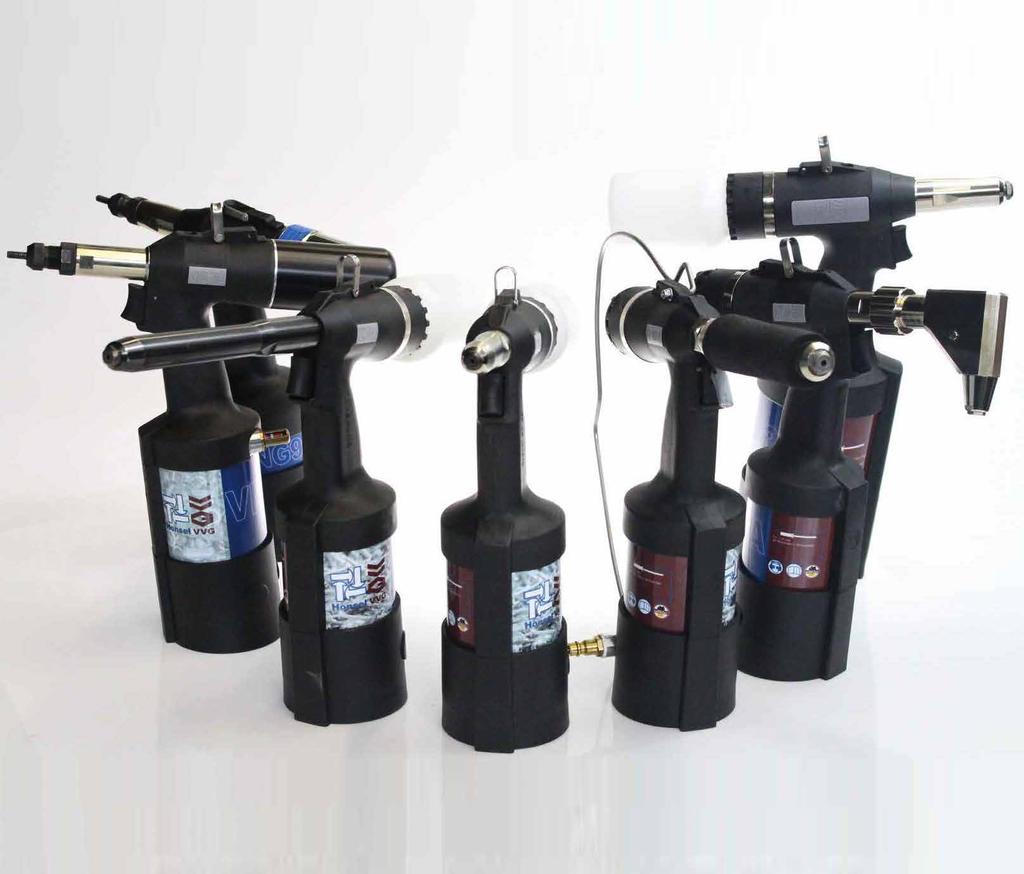

1 VVG PNEUMATIKUS SZEGECSELŐK 1 A több évtizedes tapasztalatnak, a folyamatos optimalizálásnak és továbbfejlesztésnek köszönhetően a sikeres BZ és a VNG sorozat gépei a biztos partnert jelentik az ipari tömegtermelésben, a műhelyekben és a kisiparban. A robusztus kialakítás és a komplett kialakítás minden szükséges átalakító alkatrésszel és kiterjedt tartozékokkal, valamint kiegészítésekkel - mint a tengelyirányú vagy sarok szegecselő fejek - nem hagynak kívánni valót maguk után. Speciális alkalmazásokhoz egyedi elvásásoknak megfelelően automatizálás vagy folyamatfelügyelet tervezhető és gyártható. 1

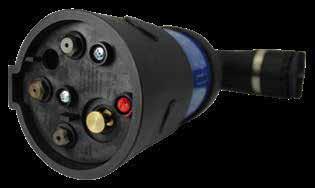

2 BZ 103 A Szegecselő Pneumatikus-hidraulikus Állandó vagy szakaszos felszívással BZ 103 A. Kipróbált és bevált eszköz a megbízható szegecselési munkafolyamatokhoz. Igazi klasszikus. Zajcsökkentett kivitel, nagyon gyors beállítási folyamat és kiváló ergonómia jellemzi. Széles körű szállítási tartalom, beleértve az összes szükséges átalakítási tartozékot kiváló minőségű csomagolásban. Az optimalizált fejek biztosítják a nagyon rövid szárú szegecsek biztonságos feldolgozását. Egyedileg beállítható szegecsszár felszívás. Megbízható, masszív, bevált. 2,4 3,0 3,2 4,0 4,8 5,0 6,0 6,4 8,0 Réz ötvözetek ø 21,5 mm 84 mm 305 mm ø 64 mm 3,8 mm 5-7 bar < 75 db(a) (68,32) 1,8 kg Behúzás 18 mm 4 Betét 1 Kiegészítő szorító pofa 1 Flakon hidraulikaolaj / utántöltő egységgel 2 Szegecsszár gyűjtőtartály N 7 bar 2,4 Liter G 1/4 collos belső menet, jobb és bal oldali bekötési lehetőség 315 mm BZ 103 A ø 91 mm Optimalizált. A lapos kialakítású betétek segítik a beállítási feltételeket. 2

3 BZ 123 A Szegecselő Pneumatikus-hidraulikus Állandó vagy szakaszos felszívással BZ 123 A. Hatékony szerszám max. 8 mm átmérőjű (alumínium) szegecsekhez! A nagyon nagy, 25 mm-es behúzással ideális nagy szilárdságú FERO -BOLT szegecsek feldolgozásához. Mint minden pneumatikushidraulikus Honsel VVG szerszám zajcsökkentett kivitelű, optimalizált szorító mechanizmussal, kiváló ergonómiával és széleskörű szállítási tartalommal rendelkezik. Sok különleges tartozék áll rendelkezésre. Egyéni beállítások lehetségesek. Erőteljes. Nagyobb behúzás. BZ 123 A speciális hüvellyel és különleges betéttel rögzítő sínek szereléséhez FERO -BOLT szegecsekkel. 310 mm 2,4 3,0 3,2 4,0 4,8 5,0 6,0 6,4 8,0 Réz ötvözetek ø 23 mm 70 mm ø 64 mm 4,8 mm 5-7 bar < 75 db(a) (68,32) 2,34 kg Behúzás 25 mm 4 Betét 1 Kiegészítő szorító pofa 1 Flakon hidraulikaolaj / utántöltő egységgel 2 Szegecsszár gyűjtőtartály N 7 bar 3,5 Liter G 1/4 collos belső menet, jobb és bal oldali bekötési lehetőség 360 mm BZ 123 A ø 110 mm A BZ 123 A ideális nagy szilárdságú FERO -BOLT szegecsek feldolgozására. 3

4 BZ 133 A Szegecselő Pneumatikus-hidraulikus Állandó vagy szakaszos felszívással BZ 133 A. Az erős szakértő a max. 8 mm átmérőjű szegecsekhez! A különösen nagy szilárdságú FERO -BULB szegecsek kényelmesen és biztonságosan rögzíthetők a behúzási hossz és a nagyon nagy húzóerő ( N!) kombinációjának köszönhetően. 310 mm ø 23 mm 70 mm ø 64 mm 360 mm ø 110 mm 2,4 3,0 3,2 4,0 4,8 5,0 6,0 6,4 8,0 Réz ötvözetek 4,8 mm 5-7 bar < 75 db(a) 2,34 kg Behúzás 18 mm 4 Betét 1 Kiegészítő szorító pofa 1 Flakon hidraulikaolaj / utántöltő egységgel 2 Szegecsszár gyűjtőtartály N 7 bar 3,5 Liter G 1/4 collos belső menet, jobb és bal oldali bekötési lehetőség BZ 133 A Tökéletes a FERO -BULB szegecsekhez! 4

5 BZ 143 A Szegecselő Pneumatikus-hidraulikus Állandó vagy szakaszos felszívással BZ 143 A. Kifejezetten a szegecsszár trapéz alakú hornyolásához illeszkedő szorítópofák és a módosított szorító mechanizmus garantálják a nagy szilárdságú FERO -BULB szegecsek (vagy hasonló típusok) biztos és kedvező feldolgozását 3,80-6,15/6,5 mm szegecsszár átmérővel! A szorítópofák kopása minimálisra csökken! 310 mm ø 23 mm 70 mm ø 64 mm 360 mm 2,4 3,0 3,2 4,0 4,8 5,0 6,0 6,4 8,0 6,5 mm 5-7 bar < 75 db(a) 2,5 kg Behúzás 18 mm 4 Betét 1 Kiegészítő szorító pofa 1 Flakon hidraulikaolaj / utántöltő egységgel 2 Szegecsszár gyűjtőtartály N 7 bar ø 110 mm 3,5 Liter G 1/4 collos belső menet, jobb és bal oldali bekötési lehetőség Tökéletes nagy szilárdságú 6,4 és 7,8 mm átmérőjű szegecsekhez hornyolt szegecsszárral! BZ 143 A A FERO -BULB szegecsek hornyolásához igazított betét

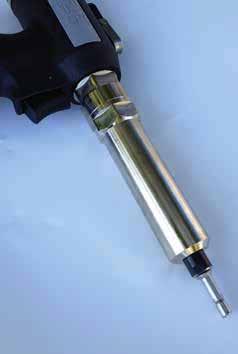

6 MEGHOSSZABBÍTOTT HÜVELY Csak 20 mm átmérőjű! A különösen mélyen elhelyezkedő szegecselési pontok tökéletesen elérhetők a gépre szerelhető, max. 210 mm hosszú hüvely segítségével. A rendkívül kicsi, 20 mm átmérő lehetővé teszi a nagyon keskeny és mélyen fekvő helyeken is a szegecselési eljárást. Nem szükségesek meghosszabbított szegecsszárral rendelkező szegecsek. SAROK SZEGECSELŐ ADAPTEREK Szegecselés sarkokban Még a nehezen elérhető szegecselési pontokhoz is igény esetén különféle derékszögű szegecselő adapterek állnak rendelkezésre a BZ 103 A típushoz. TARTOZÉK Sarokadapter 5000/ N - 12 mm behúzás / Magasság betéttel: 85,6 mm, szélesség: 24,0 mm, hossz: 117,0 mm Derékszögű szegecsfejező 59200/17 Rozsdamentes szegecshez 5 mm-ig! N - 17 mm behúzás / Magasság betéttel: 88,0 mm, szélesség: 34,2 mm, hossz: 121,0 mm 6

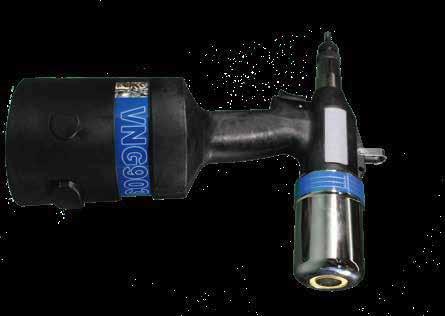

7 TENGELYIRÁNYÚ SZEGECSELÉS DMSD folyamatfelügyelettel kombinálható! Különleges függesztés függőleges üzemeltetéshez A pisztoly markolatú szegecselő szerszámok ergonomikusan, a vízszintes irányú munkavégzéshez lettek optimálisan tervezve. Függőleges munkavégzésnél, különösen ipari alkalmazásoknál, a megfelelően módosított változatok a következő jellemzőkkel rendelkeznek: Meghosszabbított első hüvely puha markolattal Módosított kioldó Felfüggesztés horizontális és vertikális munkavégzéshez (átszerelés nélkül használható) LÁBMŰKÖDTETÉS ÉS SZEGECSSZÁR ELVEZETÉS Szegecsszár elvezetés A speciális csavaros, dugós csatlakozás alternatív megoldást kínál a szokásos gyűjtőtartály helyett. Egy 2 m hosszú tömlőn keresztül a leválasztott szegecsszárak egy nagy gyűjtőtartályban kerülnek összegyűjtésre. A gyakori tartályürítés megszűnik és ez megszakítás nélküli munkavégzést tesz lehetővé. A munkaterület a letépett szegecsszáraktól mentes marad. Lábműködtetés A készülék lábbal való működtetése szabaddá teszi mindkét kezet a munkadarabok kényelmes mozgatásához. Optimálisan beépíthető már meglévő eszközökhöz. TARTOZÉK 7

8 VNG 703 Szegecselő szegecsanyákhoz és menetes csapokhoz Pneumatikus-hidraulikus Erővezérelt VNG 703. Erővezérelt szerszám a nagy darabszámú sorozatgyártás gyors feldolgozásához. A vezérlés a szükséges szegecselőerő beállításával garantálja, hogy a szegecsanya mindig optimálisan és a munkadarab anyagát kímélve kerüljön behelyezésre. A VNG 703-at felhasználóbarát kialakítás és egyszerű működtetés jellemzi. Az előre és hátramenet átváltása rendkívül gyors. A menetes tüske enyhe megnyomására a szegecsanya automatikusan felcsavarodik, majd a megmunkálás után lecsavarodik. Erővezérelt! ca. 270 mm M3 ø 20,3 M4 M5 M6 M8 M10 M12 ø 24 mm ca. 78 mm ø 57 mm Behúzás 2,5 kg 4,4 Liter 9 mm < 75 db(a) (68,32) 5-7 bar N 7 bar l Felcsavarozás 1800 U/min. Kicsavarozás 2500 U/min. G 1/4 collos, belső menet, jobb és bal oldali bekötési lehetőséggel Átalakító készlet szegecsanyákhoz 1 Flakon hidraulika olaj / utántöltő egység ca. 372 mm VNG 703 A szükséges szegecselő erő egyszerű, fokozatmentes beállítása. Opcionális szögadapter-kiegészítő a szükséges merőlegesség érdekében. 8

9 VNG 903 Szegecselő szegecsanyákhoz és menetes csapokhoz Pneumatikus-hidraulikus Löketvezérelt VNG 903. Löketvezérelt megoldás nagy feladatok elvégzéséhez opcionálisan M12-ig. A kifinomult kialakítás és az egyedi beállítási lehetőségek miatt a VNG 903 tökéletes partner az általános szegecsanyák erőteljes és biztos behúzásánál. A szegecsanyák a menetes tüske enyhe nyomásával automatikusan felcsavarodnak. A művelet automatikusan befejeződik, a lecsavarodási idő beállítható. Kényelmes, egyszerű, praktikus. Löketvezérelt ca. 260 mm M3 ø 20,3 M4 M5 M6 M8 M10 M12 opcionális opcionális opcionális ø 26 mm ca. 60 mm ø 57 mm Behúzás 2,7 kg 7,5 Liter 7 mm < 75 db(a) (68,32) 5-7 bar N 7 bar Felcsavarozás 1800 U/min. Kicsavarozás 2500 U/min. G 1/4 collos, belső menet, jobb és bal oldali bekötési lehetőséggel Átalakító készlet szegecsanyákhoz 1 Flakon hidraulika olaj / utántöltő egység ca. 300 mm VNG 903 A behúzás pontos beállítása a beállító kupakon található skálán lehetséges. 9
