1 A kábelszerelés világából Kábelcsupaszító... megoldások, melyek meggyőzik 21

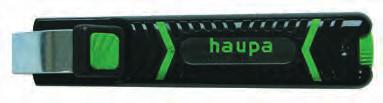

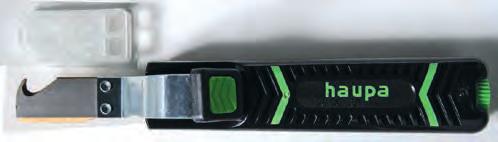

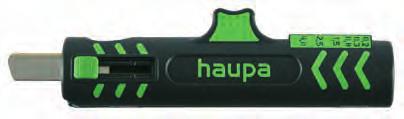

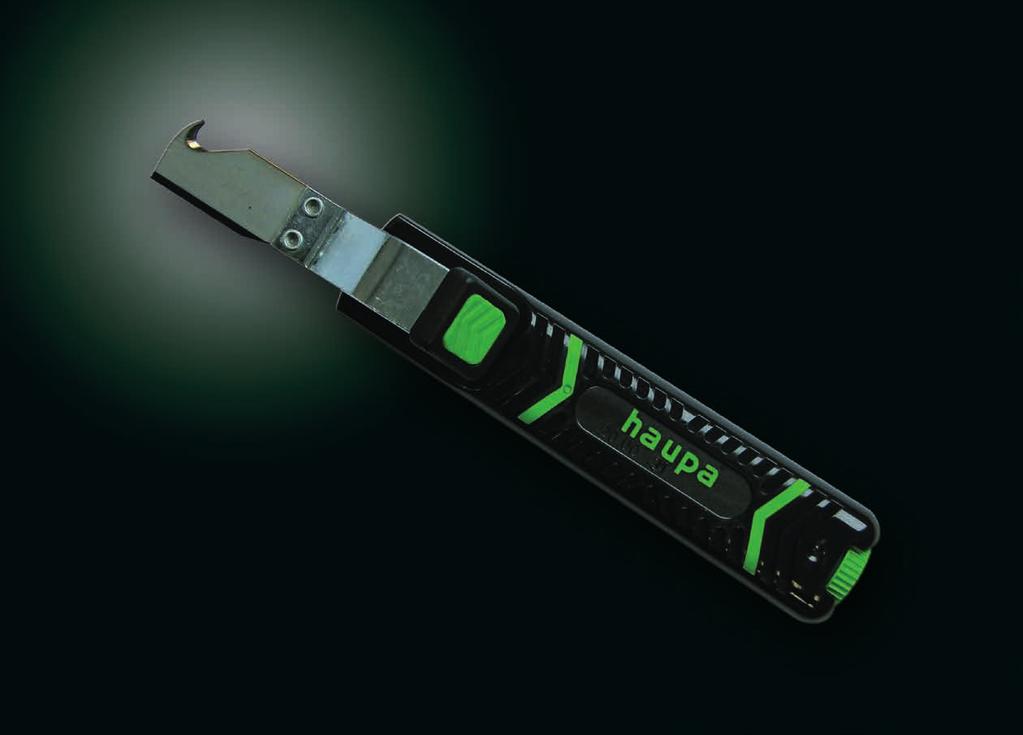

2 INFO Kábelcsupaszító Kábel csupaszításkor a szigetelt vezeték külső köpenyét távolítjuk el. Olyan kábelek esetén, melyek szerelő dobozokban vannak fektetve és ez által nehezen hozzáférhetőek, úgynevezett hengeres,dobozos csupaszítót használunk. A csupaszításhoz kinyitjuk a csupaszítót és belefektetjük a kábelt úgy, hogy a körkések arra a helyre essenek, ahol a külső köpenyt el kívánjuk távolítani. A csupaszítót egy negyed fordulatnyit balra majd jobbra forgatjuk, enyhén meghajlítjuk a kábelt és újból kinyitjuk a kábelcsupaszítót. Amennyiben a szerszámot a kábel vége irányába újból használjuk, a külső burkolatot könnyen le lehet húzni. A különböző kábelfajtákhoz különböző kábelcsupaszító létezik. Fontos: a csupaszításkor a belső erek szigetelő köpenye nem sérülhet meg. Kábelcsupaszító kampós penge nélkül Az összes általánosan használt körkábel csupaszítására A vágási mélység a markolat végébe ágyazott csavarral állítható Automatikus átállás körkörös- és hosszirányú vágásra A markolat biztonságát a házba beépített lágy betétek biztosítják Titan-Nitrid bevonatú tartalékpenge a házban Ház kiváló minőségű, kopásmentes polyamidból Titan-Nitrid bevonatú kampós pengével , , , , pótkés 0,004 1 Kábelcsupaszító Kabifix kábelköpenyek felhasítására és eltávolítására hosszanti- és körkörös vágásra Ø 6 28 mm NYY 4 16 mm² NYM 5 16 mm² koax- és körkábelekhez Isoflex- és PVC csövekhez max. Ø 25 mm Belső állítócsavarral a vágási mélység beállításához Cserélhető késsel Kábelcsupaszító Allrounder Kábelcsupaszító kör keresztmetszetű kábelekhez Ø 4-15 mm és lapos kábelekhez 15 mm szélességig, kábelcsupaszításhoz egy eres vezetékekhez 1,5 és 2,5 mm², hosszanti vágáshoz is. Video , , pótkés 0,010 1 Kábelcsupaszító Kabifix LWL Fénykábelekhez kábelköpenyének felhasítására és eltávolítására Ø 6-25 mm körkörös- és hosszirányú vágásra Belső állítócsavarral a vágási mélység beállításához Cserélhető késsel Standard kábelcsupaszító Az összes általánosan használt körkábel csupaszítására Rögzítő csiptető a biztos tárolás érdekében Ház kiváló minőségű, kopásmentes polyamidból Video , /M 6-25 pótkés 0, ,065 1 Kábelcsupaszító kampós pengével Az összes általánosan használt körkábel csupaszítására A vágási mélység a markolat végébe ágyazott csavarral állítható Automatikus átállás körkörös- és hosszirányú vágásra A markolat biztonságát a házba beépített lágy betétek biztosítják Titan-Nitrid bevonatú tartalékpenge a házban Ház kiváló minőségű, kopásmentes polyamidból Titan-Nitrid bevonatú kampós pengével Video Video Szuper kábelcsupaszító Az összes általánosan használt körkábel csupaszítására 8-13 mm Ø Különböző kábeltípusok csupaszítására pl: NYM 3 x 1,5 mm² - 5 x 2,5 mm² Kontúrpenge drótok csupaszítására 0,2-0,3-0,8-1,5-2,5-4,0 mm² Kitűnően használható elágazásoknál és elosztódobozoknál Hosszabb kábelszakaszokat a szuper kábelcsupaszító hosszvágó egységgel kell csupaszítani Biztos fogás a markolati részbe elhelyezett csúszásmentes zónáknak köszönhetően Titan-Nitrid bevonatú tartalékpenge , pótkés 0, ,2-4,0 0, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

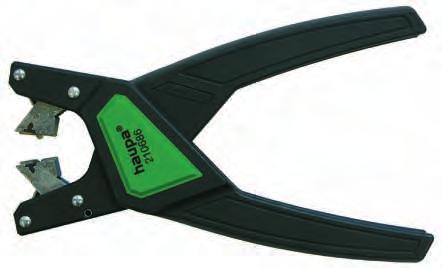

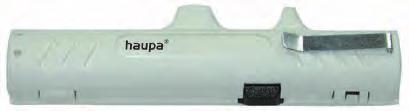

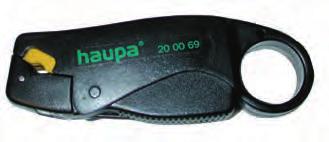

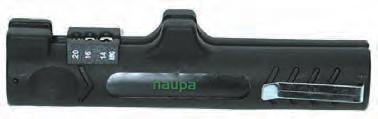

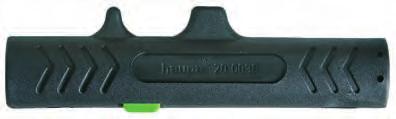

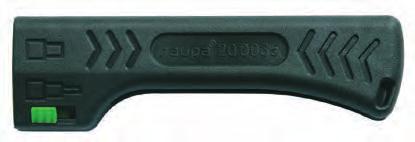

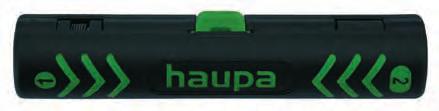

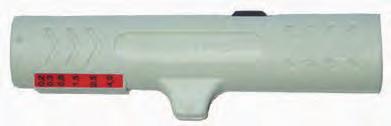

3 Kábelcsupaszító lapos kábelekhez Gumi- vagy kemény műanyag köpenyű körkábelek- és lapos kábelek csupaszítására 12 mm szélességig (pl: NYM- kábel 3 x 1,5-5 x 2,5 mm², szigetelt lapos kábelek vagy flexibilis kábelek) Csupaszító egység vezetékekhez és Litze huzalokhoz 0,8-1,5-2,5 mm² Kiválóan használható szűk, nehezen hozzáférhető helyeken Kiegészítő penge hosszirányú vágásra Rögzítő csiptető a biztos tárolás érdekében Kábelcsupaszító rövidzár biztos vezetékekhez Általánosan használt energia kábelek és biztonsági kábelek csupaszításához Rövidzár- és földzárlat biztos ( testzárlat ) nehezen éghető, halogénmentes vezetékekhez, pl: NSGAFÖU, VER H07RN-F Hosszanti ütköző mm az egyenletes csupaszítási hossz érdekében Biztonsági- és energiakábelek csupaszításához Kettős szigetelésű szolárkábelek csupaszításához ,8-2,5 0,068 1 Kábelcsupaszító Coaxi Az összes általánosan használt koaxkábel csupaszítására 2 penge pár a kétfokozatú csupaszítás érdekében Nem sérti a belső árnyékolást és a belső kábelrészeket Méretskála a csupaszítási hossz pontos beállításához A csupaszítás hossza nincs korlátozva Rögzítési hely markolat végén ,5 0, ,5-6 0, ,054 1 Kábelcsupaszító PC szalagkábelekhez Körkábelek csupaszításához Ø 5-15 mm Különböző kábeltípusok csupaszításához, pl: IBM Typ 1, Typ2, rugalmas vezetékek, stb. PVC szigetelésű adatkábelek, kommunikációs kábelek és vezérlőkábelek csupaszításához Csupaszító egység vezetékekhez és Litze huzalokhoz 0,2-4 mm² ,8-7,5 0,039 1 Standard kábelcsupaszító Az összes általánosan használt koaxkábel csupaszítására Ø 4,8-7,5 mm Különböző kábelek csupaszítására, pl: TV- Coax, RG 58 / RG 59, PVC- Flex 3 x 0,75 mm² Új zárrendszer Biztos használat a 2 komponensű markolatnak köszönhetően 2 penge pár a kétfokozatú csupaszítás érdekében Nem sérti a belső árnyékolást és a belső kábelrészeket Praktikus belül fekvő méretskála a csupaszítási hossz pontos beállításához ,5-15 0,064 1 Kábelcsupaszító koax kábelekhez Koax kábelekhez, RG-58, RG-59/62, RG-6 és 6QS 3 cserélhető és egyenként állítható késsel vágási távolság 8 és 4 mm Cikkszám PT RG , ,8-7,5 0, megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 23

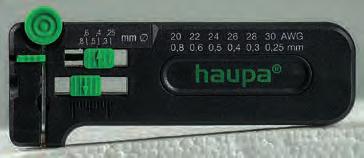

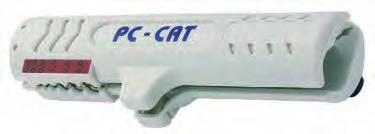

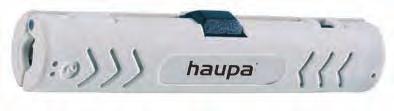

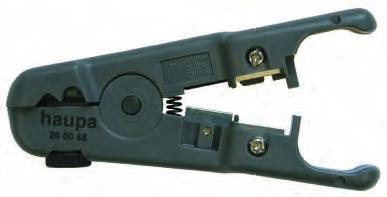

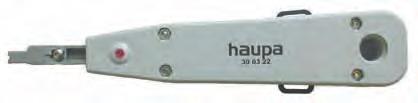

4 PC Cat Körkábelek csupaszításához Ø 4,5-10 mm Különböző kábeltípusok csupaszításához, pl: CAT 5, CAT 6, CAT 7, Twisted-Pair- kábel Csupaszító egység vezetékekhez és Litze huzalokhoz 0,2-0,8 mm² PVC szigetelésű CAT- és hálózati kábelek csupaszításához Precíziós kábelcsupaszító PWS-Plussz Felhasználási terület: adattechnika, vezérléstechnika, telekommunikáció. precíz csupaszítás AWG 30 -tól (0,25 mm² Ø) AWG 20 -ig (0,80 mm² Ø) állítható hosszütköző 15 mm -ig drótvágó 0,80 mm -ig Ø (Cu kábel) Cikkszám th Ø ,5-10 0,062 1 PC-Cat PVC szigetelésű adatkábelek és hálózati kábelek csupaszításához 4,8-10,0 mm Ø Cat5, Cat6, Cat7, Twisted-Pair- kábel 2 penge pár a külső köpeny és a fólia árnyékolás miatt A vágási mélységét nem szükséges állítani Hosszanti skálával ,25-0,8 0,039 1 Bekábelező szerszám LSA Standard szerszám adat-, informatikai- és távközlési áramkörök, vágófejjel, húzókampóval és pengével. Vezetékátmérő: 0,35-0,9 mm Érátmérő:: 0,7-2,6 mm ,35-0,9 0,078 1 Cikkszám th Ø ,8-10 0,050 1 Kábelcsupaszító UTP-/STP adatkábelekhez Univerzális szerszám árnyékolt és árnyékolatlan kerek és lapos kábelek vágására, csupaszítására állítható vágási mélységgel cserélhető késsel Kábelekhez 3,5-9 mm átmérőig ,5-9 0, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

5 A kábelszerelés világából Kábelcsupaszítás... megoldások, melyek meggyőzik 25

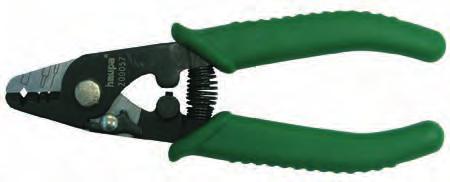

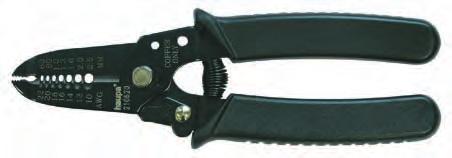

6 INFO Kábelcsupaszító fogók Kábelcsupaszítás ill. blankolás egy elektromos vezeték szigetelésének eltávolítását jelenti (drót, huzal). Ehhez a feladathoz a következő kábelcsupaszító fogók használatosak: Manuálisan beállítható kábelcsupaszító fogók Manuálisan érzés alapján állítják be a lecsupaszítandó keresztmetszetet. A vezetétk sérülésének kockázata ezáltal nagyon nagy. Automatikus ill. önbeálló kábelcsupaszító fogók Gyors és precíz vágásokhoz, kábelcsupaszításokhoz, szigetelés eltávolításhoz. Ezek a szerszámok automatikusan állnak be a szükséges vezeték keresztmetszetre ill. a szigetelés vastagságára. A vezeték vagy a szigetelés megsértése nem lehetséges. Egy hosszirányú ütköző megkönnyíti a sorozatban végzett munkát. Micro precíziós kábelcsupaszító szerszám Ezek mindig ott szükségesek, ahol finom drótokat kell csupaszítani: adattechnika, hálózattechnika, vezérlés, telekommunikáció, elektronika, modellezés. Kábelcsupaszító- ill. blankoló szerszámok különleges szigetelésekhez Teflon szigetelések éppúgy minta a gumiszerű szigetelések megnehezítik a szigetelés eltávolítását a vezetékről. Ilyen nehéz helyzetekben javasoljuk kábelcsupaszító szerszámainkat, melyek a szigetelést bevágják. Előnyei Változatlanul biztos kábelcsupaszítás Hibamentes feldolgozás Precizitás minden munkafázisban A sorozatban végzett kábelcsupaszítást hosszirányú ütköző könnyíti meg Automatikus kábelcsupaszító fogók = 3 az 1-ben = vágás + kábelcsupaszítás + blankolás Kábelcsupaszító fogók Automatikus kábelcsupaszító fogó Nem sérül meg a vezeték vékony erű kábelek szabályos csupaszítására is alkalmas cserélhető penge különleges acélból robusztus fémházzal a fogó automatikusan kiindulási pozícióba áll a nyomórugónak.köszönhetően fénykábelekhez is kiválóan alkalmas ,5-2 0, ,350 1 Kábelcsupaszító fogó High Strip Problémás szigetelésű kábelekhez, mint pl: gumi, szilikon, TPE, stb. Vezetékekhez 0,5-0,75-1,5-2,5-4,0 mm², Állítható hosszütköző 5-15 mm, Kézi csupaszító fogó Multifunkciós szerszám kábelvágóval rézkábelekhez. ergonómikus nyéllel precíz kábelcsupaszítás a formára alakított késnek köszönhetően Vágó funkció Markoló funkció markolat rögzítéssel ,5-2,5 0, ,25-0,75 0, ,5-4 0,130 1 Szuper csupaszító fogó Automatikus keresztmetszet beállítás Használható tartomány 0,5-4 mm² Beépített oldalt csípővel max. 2,5 mm² Kézi kábelcsupaszító fogó LWL Multifunkciós szerszám üvegszálas kábelekhez. Vezetékek csupaszításához és vágásához állítható vágási mélységgel Speciálisan LWL kábelek szétválasztásához (külső burkolat és puffer) Biztosító zárral ,5-4 0, ,18 0, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

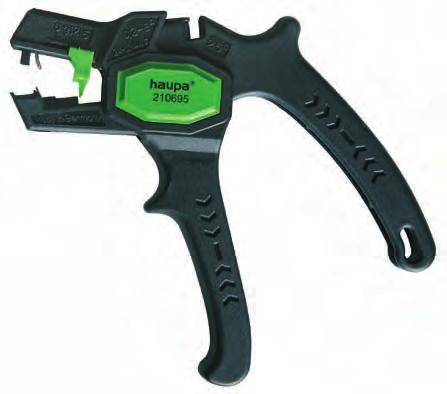

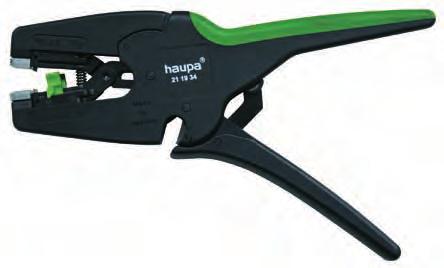

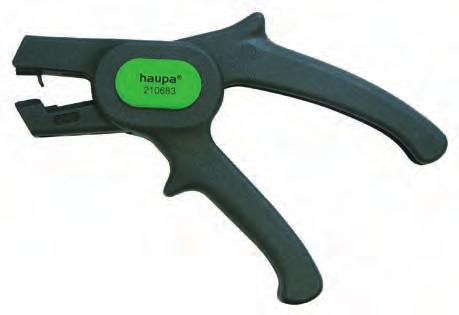

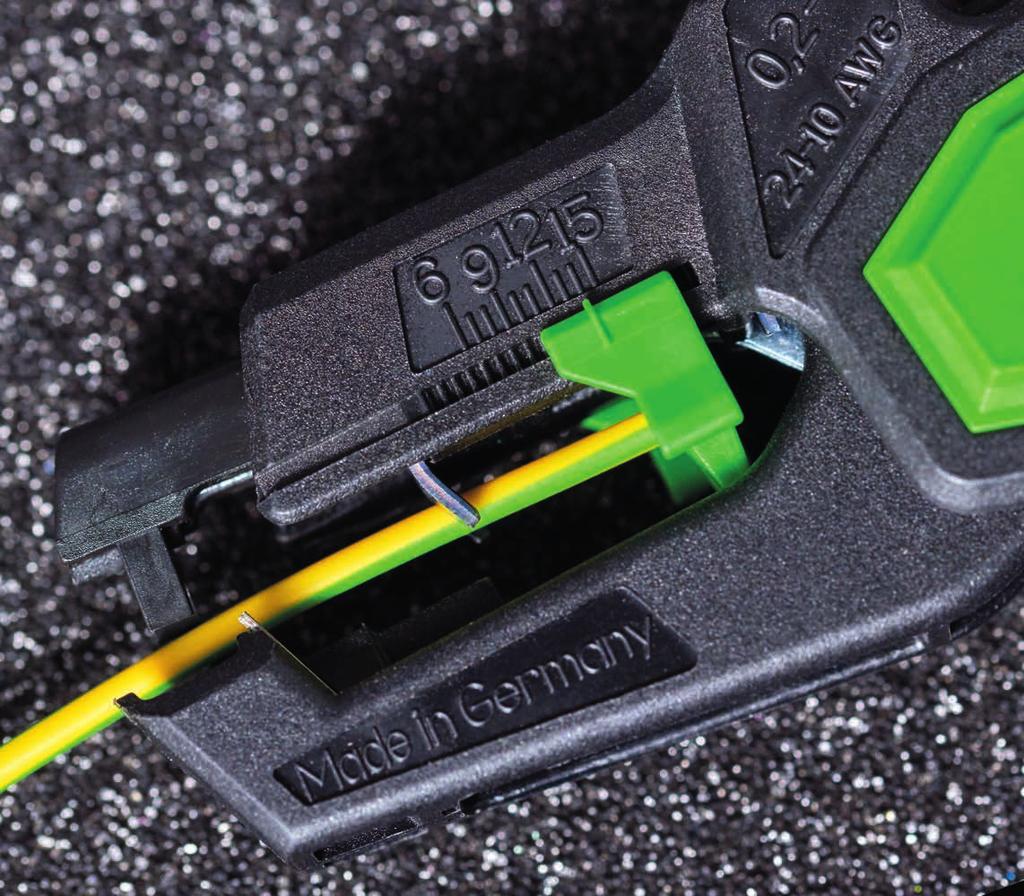

7 Kábelcsupaszító fogók Automatikus kábelcsupaszító fogó Super Plus Tömör és rugalmas vezetékekhez valamint sodronyokhoz 0,2-6,0 mm² (AWG 24-10). Gyors és precíz kábelcsupaszítás a nehezen hozzáférhető helyeken is Nem szükséges a kábel keresztmetszetének beállítása PVC és egyéb szigetelőanyagú kábelekhez is alkalmas Speciális érzékelő rendszerének köszönhetően nem sérül a vezeték Beállítható hosszanti ütköző 6,0-15,0 mm az egyenletes szériamunkához Oldalt elhelyezkedő oldaltcsípő fogó max. 2,5 mm² vezetékekhez A fogó váza üvegszál erősítésű polyamidból készül A markolaton hosszanti lyukkal az esetleges felfüggesztéshez szerszám Automatikus kábelcsupaszító fogó HAUPA-Special Ergonómikus, automatikus kábelcsupaszító fogó Vezetékekhez 0,5-6,0 mm² Automatikus beállítás A kábel keresztmetszet beállítása nem szükséges Optimálisan pozícionált oldaltcsípő CU- drótokhoz 2,8 mm Ø-ig Állítható hosszirányú ütköző 18 mm-ig ,5-6 0,179 1 Video ,2-6 0, /E pótkés 0,010 1 Kábelcsupaszító fogó / Photovoltaik Nagy keresztmetszetű vezetékekhez 6,0-16 mm² PVC-Flex csupaszításához is 3 x 0,75 mm² vagy szolárvezetékekhez Solarflex-X PV1-F automatikus kábelcsupaszító fogó Optikai hosszirányú ütköző 20 mm-ig A kábelkeresztmetszet beállítása nem szükséges A csupaszítás hossza tetszőlegesen állítható Cserélhető pengék Automatikus kábelcsupaszító fogó Egy-, több-, vagy finom erű vezetékekhez 0,2-6,0 mm² Ergonómikus tervezésű, automatikus kábelcsupaszító fogó lágyműanyag terület a markolatban csúszásmentes fogást és fáradságmentes munkavégzést A csupaszító kések automatikusan illeszkednek a vezeték keresztmetszetéhez Nem szükséges a kábelkeresztmetszet beállítása Optimálisan pozícionált oldalt csípő max. 2,5 mm² Állítható hosszütköző 6-18 mm azonos csupaszítási szériamunkákhoz Cserélhető pengék ,147 1 Lapos kábelcsupaszító fogó PVC szigetelésű lapos kábelekhez max. 12 mm szélességig és 0,75 x 2,5 mm² keresztmetszetig automatikus kábelcsupaszító fogó Optikai hosszirányú ütköző 20 mm-ig A fogó beállítása nem szükséges A csupaszítás hossza tetszőlegesen állítható Cserélhető pengék Video ,2-6 0, /2 pótkés 0, ,75-2,5 0, megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 27

8 Kábelcsupaszító fogók Kábelszigetelést csupaszító fogó Szenzor Mini A HAUPA Sensor Mini külön a szenzor kábelekhez használatos kis keresztmetszetű kábelek vágásra alkalmas penge geometriával rendelkezik, vágási tartománya 3,2 mm Ø től kezdődik. automatikus kábelcsupaszító fogó kombi vezetékek csupaszításához, Sensor-Aktor elosztó dobozoknál / busz csatlakozásoknál. Tetszés szerinti csupaszítási hossz A kábel keresztmetszet beállítása nem szükségek Cserélhető pengék > 3,2 0,121 1 Automatikus kábelcsupaszító fogó Outlet 20/55 Cikksz Körkábelek csupaszításához 7,5-9 mm Ø A kábel szigetelési vastagsága max 1,2 mm Ideális NYM- kábelek megmunkálásához 3 x 1,5 mm - 5 x 1,5 mm² Kompatibilis az OBO Bettermann vagy R&M Cable Outlet áthelyező rendszerrel Cikksz Körkábelek csupaszításához 7,5-9 mm Ø A kábel szigetelési vastagsága max. 1,65 mm Ideális NYM- kábelek megmunkálásához 3 x 1,5 mm - 5 x 1,5 mm² Koax kábelekhez, árnyékolt vagy árnyékolatlan mérő- kontroll és vezérlő vezetékekhez Használható feszültségkiegyenlítőknél, árnyékolási csatlakozásoknál vagy földelési pontok csatlakoztatásánál Kábelszigetelést csupaszító fogó Szenzor Speciál Automatikus kábelcsupaszító fogó kombinált szigetelésű vezetékekhez. Szenzor-Aktor elosztódobozok / buszcsatlakozások bekötéséhez. Halogénmentes árnyékolt vagy árnyékolatlan Sensor-/Aktor- vezetékekhez PUR vagy PVC külső köpennyel és 3-tól 8-erű kábelfelépítéshez. Pl. szenzorkábelek 3 x 0,34 mm² árnyékolatlan, 8 x 0,25 mm² -ig árnyékolt A csupaszítás hossza tetszőleges A kábelkeresztmetszet beállítása nem szükséges Cserélhető pengék Cikkszám th Ø , , , ,100 1 Automatikus kábelcsupaszító szerszám Cikkszám th Ø ,4-7,0 0,122 1 Automatikus kábelcsupaszító fogó Finoman erezett és tömör vezetékek csupaszítására 0,08 2,5 mm² Csupaszítási hossz max. 15 mm Automatikus beállítás a keresztmetszetre Integrált oldaltcsípő 6 mm²-ig Hosszirányú ütközővel a csupaszítási hossz beállításához Automatikus kábelcsupaszító fogó ASI Asi kábeltípusok csupaszításához TPE / PUR külső szigeteléssel. Felhasználása: Asi komponensek összekötésénél. Az Asi kábelekhez kialakított pengekialakítás A fogó beállítása nem szükséges A csupaszítás hossza tetszőlegesen Cserélhető pengék ,08-2,5 0, /1 pótkés 0,005 1 Cikkszám th , /1 pótkés 0,030 1 Kábelcsupaszító fogó Finoman erezett és tömör vezetékek csupaszítására 0,03 6 mm² Kettős szigetelésű kábelek csupaszításához, vágásához pólusú telefon- vagy adatkábelekhez csupaszításához, vágásához Automatikus beállítás a keresztmetszetre Integrált oldaltcsípő 6 mm²-ig Hosszirányú ütközővel a csupaszítási hossz beállításához ,03-6 0, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

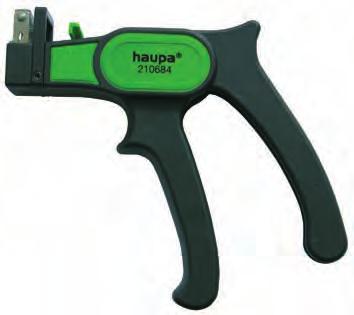

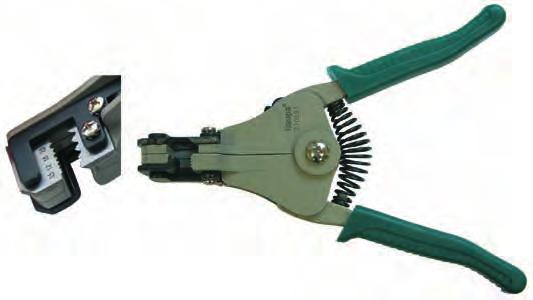

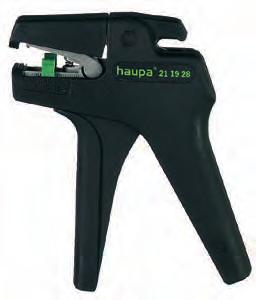

9 Automatikus csupaszító fogó szériamunkákhoz Automatikus kábelcsupaszító fogó Finoman erezett és tömör vezetékek csupaszítására 0,08 6 mm² Automatikus beállítás a keresztmetszetre Integrált oldaltcsípő 6 mm²-ig Hosszirányú ütközővel a csupaszítási hossz beállításához ,08-6 0, /1 pótkés 0,005 1 Automatikus kábelcsupaszító fogó Finoman erezett és tömör vezetékek csupaszítására 6 16 mm² Automatikus beállítás a keresztmetszetre Integrált oldaltcsípő 6 mm²-ig Hosszirányú ütközővel a csupaszítási hossz beállításához , /1 pótkés 0,005 1 Automatikus kábelcsupaszító Finom erű és tömör vezetékek szigetelésének eltávolításához 0,03 10 mm² Automatikus keresztmetszet beállás Beépített oldalvágó 10 mm² -ig oldalsó hossz beállítással , , megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 29

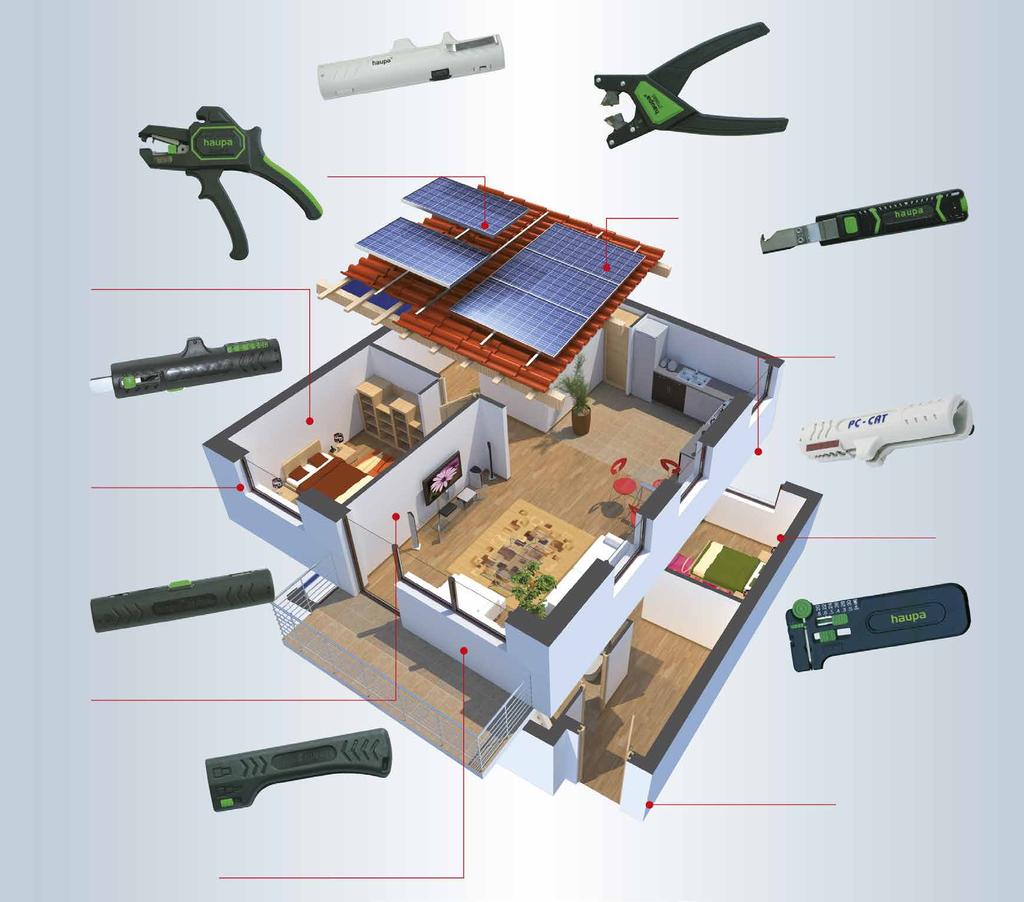

10 Automatikus működés Kábelcsupaszítás Vezetékezés Kapcsolók/hálózati dugaszolóaljzatok Cikksz PC szalagkábel PV/ solarkábel Cikksz /32/34 Kábelcsupaszító fogó PV/ solarkábel Cikksz Kábelköpeny eltávolító kampós pengével Kábelszerelés Fővezetékek bekötése kábelelágazások Cikksz Szuper kábelcsupaszító Lakásinstalláció Falba süllyesztett elosztódobozokhoz Cikksz PC Cat számítógépes Cat. típusu kábelekhez Cikksz Kábelcsupaszító koax kábelekhez TV, Hifi Cikksz Precíziós kábelcsupaszító PWS plusz Kaputelefonok, riasztók, szabadidő, kerékpár világítás, modellvasút Cikksz Kábelcsupaszító Coaxi TV, Hifi Cikksz Kábelcsupaszító szerszámok épületgépészeti célokra

11 A kábelszerelés világából Kábelcsupaszítás... megoldások, melyek meggyőzik 31

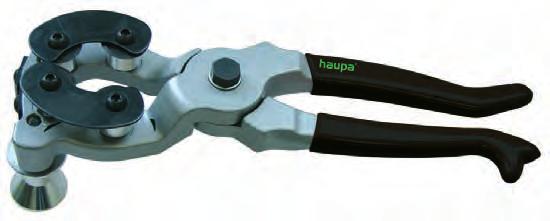

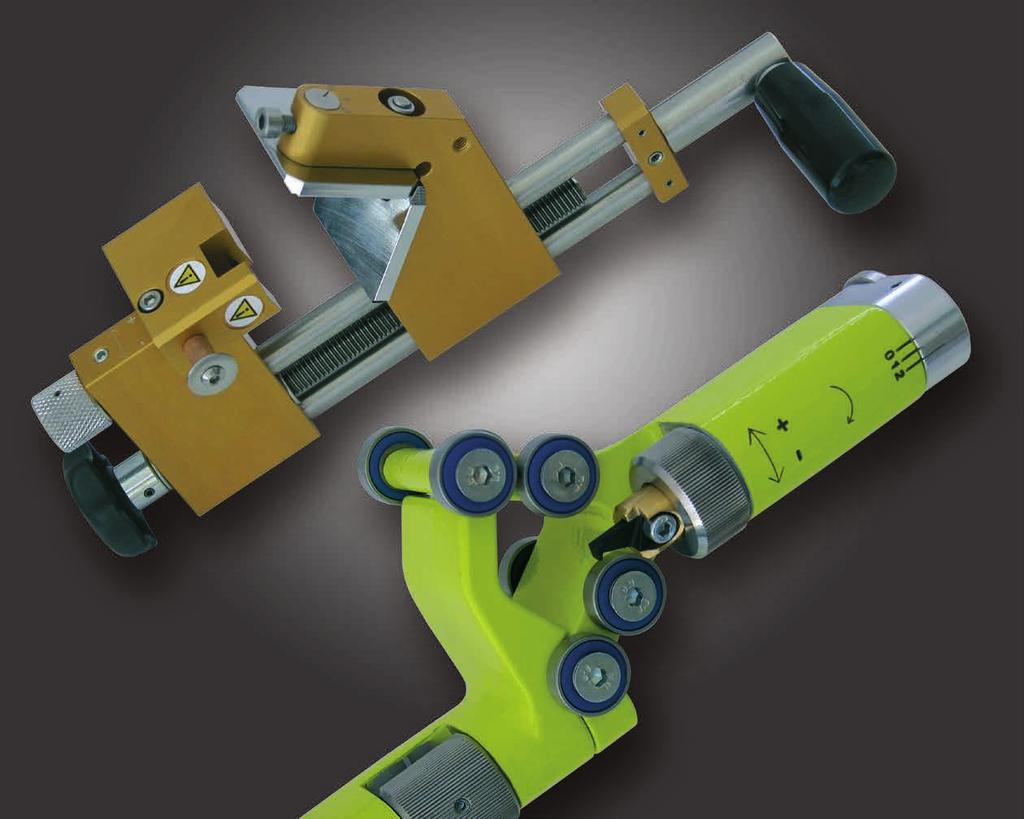

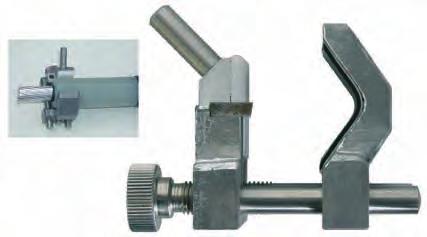

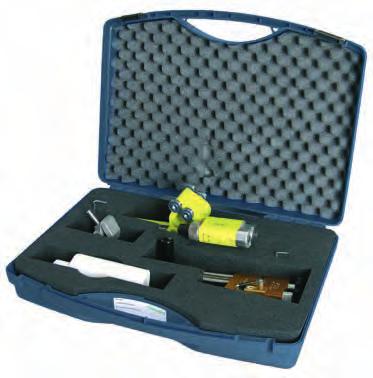

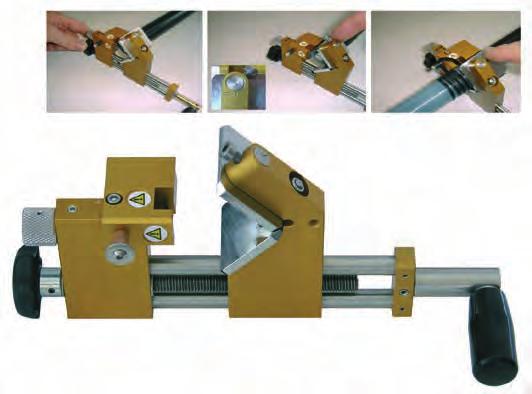

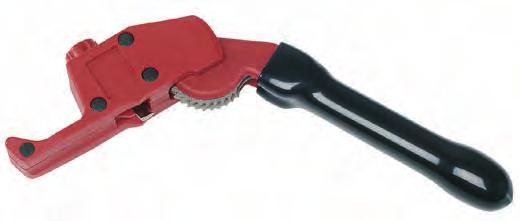

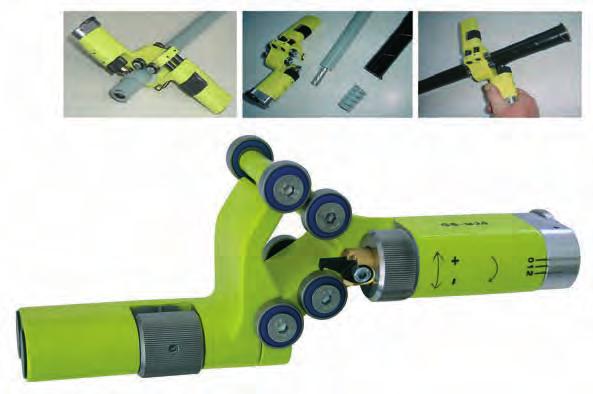

12 INFO Kábelcsupaszító Kábelcsupaszítás alatt a kábel külső burkolatának eltávolítását értjük. Egy speciális szerszámmal először a kábelt gyűrű szerűen körbevágjuk, majd a kábelt hosszirányában. Kábelvágó a legkülönfélébb kivitelben létezik. Fontos: Kábelcsupaszításnál a belül lévő érszigetelést vagy magát az eret nem szabad megsérteni. Kábelkések, kábelcsupaszítók Kábelköpeny vágó Egy kombinált szerszám minden járatos keresztmetszethez a középfeszültségű VPE bekötőkábelek területén. A külső köpeny bevágása, eltávolítása, belső vezetékszigetelés eltávolítása. Két előtolás és egy nulla állás beállítása lehetséges a pontos eltávolítás érdekében. A köpenyt a vágás helyén a szerszám megemeli, így megóvja az alatta lévő rétegeket a sérüléstől. Kábelköpeny vágó minden típusu kábel szigetelőrétegének eltávolításához Ø >25 mm től. Cserélhető kettős kés Állítható vágási mélység Hosszanti és keresztmetszeti vágáshoz egyaránt Video >25 0, Tartalék penge 0,040 1 Blankoló fogó A kábelburkolat vágásához és eltávolításához kisfeszültségű kábeleknél , /1 Tartalékkés 0,020 1 Sarokvágó Cikkszám th Ø , ,100 1 Hántoló berendezés középfeszültségű kábelekhez Univerzális szerszám a kontrollált és biztos hántoláshoz fixen extrudált félvezetőrétegeknél, középfeszültségű kábelek esetén KV ill. nagyobb feszültségtartományok esetén. Felhasználható mm. állítató hántolási mélység pontos körkörös vágás automatikus előtolás , ,100 1 Komplett szerelőkoffer A cikkszám tartalma: Kábelköpenyvágó Műanyagprizma Hántoló berendezés Szilikonpasztával Sarokvágó Kulcs a késcseréhez Video Cikkszám mm² , , /1 Tartalék penge készlet 0, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.
