Kábelvágó ollók. ... megoldások, melyek meggyőzik

Átírás

1 ollók Vágópisztoly PVC csövekhez PVC és minden egyéb gumi, műanyag alapú csövekhez, cserélhető pengével, a kés szerszámacélból készült, olajban edzve, gombnyomásra a kés visszahúzható Alacsony erőkifejtési igény a különleges vágási geometriának köszönhetően Optimális erőátviteli mechanika Fáradságmentes munkavégzés az ergonómikus markolatnak köszönhetően Lépésenkénti kés előtolás Telefon olló Drótvágóval, fényes nikkel bevonattal, ívelt pengével, különösen erős PVC burkolattal Kábelcsupaszító funkcióval Mikro fogazás Rozsdamentes Cikkszám Ø G CSE ig Tartalék kés Telefon olló Hosszú szárral, lekerekített hegyekkel, sima vágófelülettel különösen erős PVC burkolattal, kábelcsupaszító funkcióval Kevlár vágó olló Kevlár szálak vágásához LWL (fény) kábeleknél, speciális vágási geometriával, szegecselt csuklóponttal, különleges bevonatú pengével. Precíziós köszörüléssel és fogazattal, így megakadályozva a szálak elcsúszását és garantálva az egyenes, tiszta vágást Univerzális olló Rozsdamentes nemesacélból, markolat ütésálló műanyagból, az egyik penge enyhén fogazott, kábelekhez, vékony lemezekhez, dróthoz, bőrhöz, kartonhoz, műanyaghoz, alumínium-, sárgaréz- és vörösréz fóliákhoz Nyitó rugóval és pengezárral Becsípődésgátlás Csavarral állítható tengely Puha nyelű villanyszerelő olló Az új HAUPA villanyszerelő olló, viszonylag rövid pengével és különleges kivitelű nyéllel, mely a villanyszerelői igényekhez lett kifejlesztve magas vágási teljesítmény alacsony erőkifejtésnél csúszásmentes a rovátkolt fülnek köszönhetően ergonómikus (2 komponensű nyéllel) kábelcsupaszító résszel mikro fogazás rozsdamentes Cikkszám Hossz Kábel-Ø G CSE Szuper kábelolló rozsdamentes nemesacélból, Papagáj pofával, kézvédővel, reteszelhető élek Cikkszám Hossz massziv mm 2 finom mm 2 G CSE Kevlár vágó olló Kevlár szálak vágásához LWL (fény) kábeleknél, speciális vágási geometriával, szegecselt csuklóponttal, különleges bevonatú pengével. Kábelcsupaszító funkció Mikro fogazás Rozsdamentes olló Szerszámacélból, maximális vágási teljesítmény a különleges vágási geometriának köszönhetően, többerű vezetékhez is használható Cikkszám Hossz Ø massziv mm 2 finom mm 2 G CSE

2 ollók Egykezes kábelolló hajlított fejjel Kompromisszumok nélkül és erőteljesen vág az új HAUPA kábelvágó olló akár 25 mm Ø rézdrótot szinte minden nehézség nélkül egykezes használattal. Egy szabadalmaztatott kétfokozatú állítómű ( ) a szerszám nyeleit tágra nyitott helyzetben is egy a kényelmes kézbefogáshoz, és erőteljes vágáshoz megfelelő pozícióba hozza. Így nagy keresztmetszetű kábeleket is gyorsan és túl nagy erőkifejtés nélkül egy kézzel elvág. A termék jellegzetességei: lézervágott alkatrészek speciális szénacélból, olajedzett, a magas precizitás miatt CNC- köszörült vágóél, induktív edzéssel a maximális vágóteljesítmény miatt csavaros összeállítás, után állítható, a hosszú élettartam érdekében a hosszabb élettartam miatt elegáns, ergonómikus design az optimális kezelhetőség miatt finom erű műanyag vezetékekhez 18,9 külső Ø (120 mm 2 ) 2K oldaltcsípő fogók DIN 5749 szerint Speciális szerszámacélból, kovácsolt és nemesített, az élek induktív módon edzve, 2 komponensű nyéllel és kéz lecsúszás elleni védelemmel, krómozott, polírozott fej, lágy és kemény drótokhoz (Kínálatunk állandó raktárkészletből) Cikkszám Hossz lágy kemény G CSE ,0 1, ,0 2, K erősített oldaltcsípő fogók DIN 5749 szerint Speciális szerszámacélból, kovácsolt és nemesített, az élek induktív módon edzve, 2 komponensű nyéllel és kéz lecsúszás elleni védelemmel, krómozott, polírozott fej, lágy és kemény drótokhoz (Kínálatunk állandó raktárkészletből) Cikkszám Hossz lágy kemény G CSE ,0 2, ,2 3, markolat nyitása beállítás nélkül optimális erőkifejtés a markolat beállításával Króm-vanádium, olló szerű vágás, elfáradás mentes kezelhetőség rugós csuklóval, önnyíló, rögzítési lehetőséggel, kitűnő vágási teljesítmény alacsony erőkifejtés mellett, élvédővel, réz és alumínium kábelekhez első vágási fázis markolat kioldás második vágási fázis Cikkszám Hossz Ø mm 2 G CSE ,9-ig Kábelolló hajlított fejjel A fenti kábelolló kicsinyített változata ugyanolyan precíz és erőteljes Finom erezésű műanyag vezetékekhez 16,9 mm-ig külső Ø (70 mm 2 ) ig ig króm-vanádium acélból, kitűnő vágási teljesítmény alacsony erőkifejtés mellett, ergonómikus markolati burkolat, kiegészítő kábelcsupaszítási funkció a fej elülső felében, 180 nyitási lehetőség által kábelcsupaszító késként is használható. Réz és alumínium kábelekhez Cikkszám Hossz Ø mm 2 G CSE ,9-ig Vágás Burkolat felvágása Csupaszítás ig ig 485 1

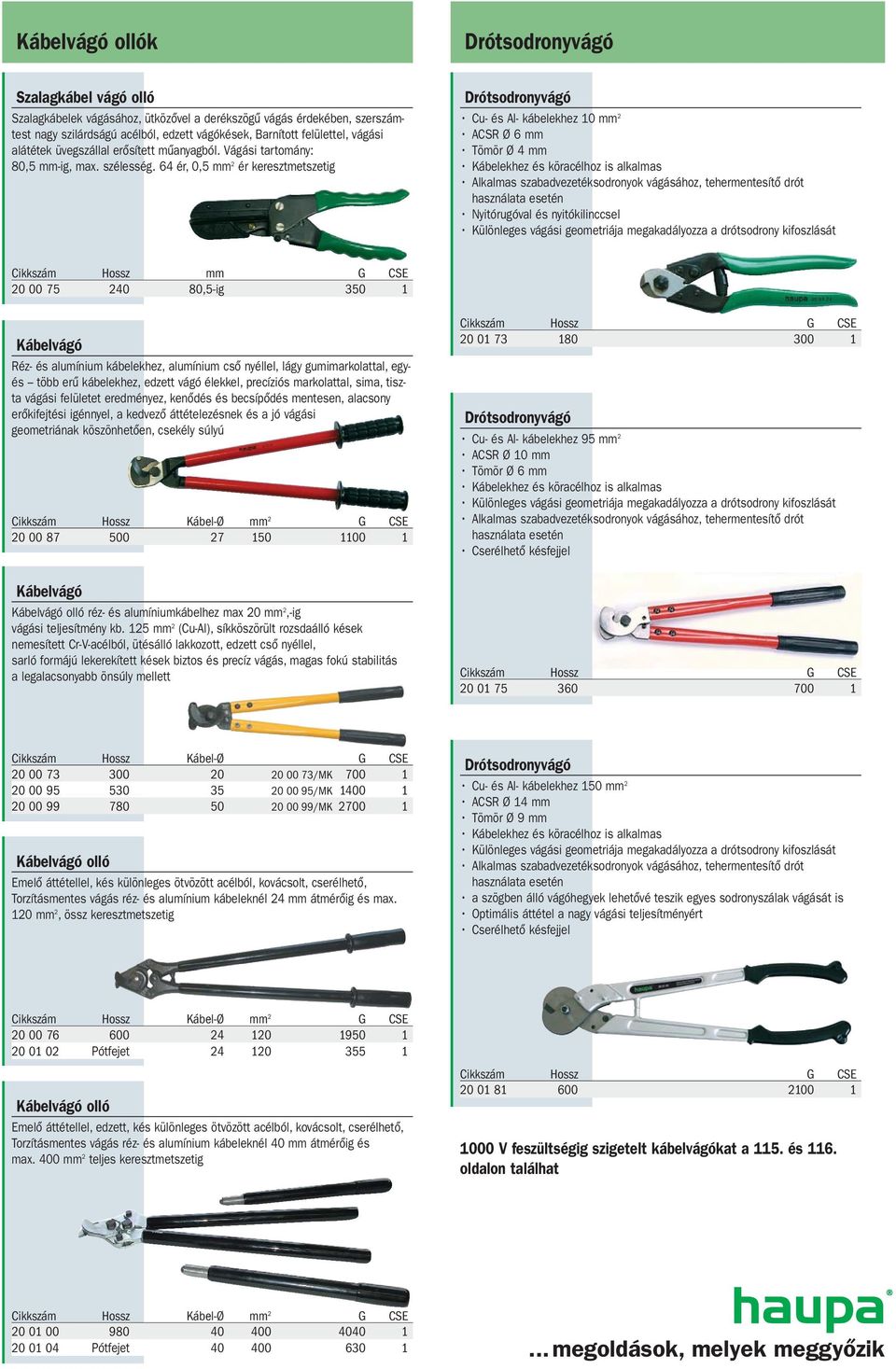

3 ollók Szalagkábel vágó olló Szalagkábelek vágásához, ütközővel a derékszögű vágás érdekében, szerszámtest nagy szilárdságú acélból, edzett vágókések, Barnított felülettel, vágási alátétek üvegszállal erősített műanyagból. Vágási tartomány: 80,5 mm-ig, max. szélesség. 64 ér, 0,5 mm 2 ér keresztmetszetig Cu- és Al- kábelekhez 10 mm 2 ACSR Ø 6 mm Tömör Ø 4 mm Kábelekhez és köracélhoz is alkalmas Alkalmas szabadvezetéksodronyok vágásához, tehermentesítő drót használata esetén Nyitórugóval és nyitókilinccsel Különleges vágási geometriája megakadályozza a drótsodrony kifoszlását Cikkszám Hossz mm G CSE ,5-ig Réz- és alumínium kábelekhez, alumínium cső nyéllel, lágy gumimarkolattal, egyés több erű kábelekhez, edzett vágó élekkel, precíziós markolattal, sima, tiszta vágási felületet eredményez, kenődés és becsípődés mentesen, alacsony erőkifejtési igénnyel, a kedvező áttételezésnek és a jó vágási geometriának köszönhetően, csekély súlyú Cikkszám Hossz Kábel-Ø mm 2 G CSE Cu- és Al- kábelekhez 95 mm 2 ACSR Ø 10 mm Tömör Ø 6 mm Kábelekhez és köracélhoz is alkalmas Különleges vágási geometriája megakadályozza a drótsodrony kifoszlását Alkalmas szabadvezetéksodronyok vágásához, tehermentesítő drót használata esetén Cserélhető késfejjel olló réz- és alumíniumkábelhez max 20 mm 2,-ig vágási teljesítmény kb. 125 mm 2 (Cu-Al), síkköszörült rozsdaálló kések nemesített Cr-V-acélból, ütésálló lakkozott, edzett cső nyéllel, sarló formájú lekerekített kések biztos és precíz vágás, magas fokú stabilitás a legalacsonyabb önsúly mellett Cikkszám Hossz Kábel-Ø G CSE /MK /MK /MK olló Emelő áttétellel, kés különleges ötvözött acélból, kovácsolt, cserélhető, Torzításmentes vágás réz- és alumínium kábeleknél 24 mm átmérőig és max. 120 mm 2, össz keresztmetszetig Cu- és Al- kábelekhez 150 mm 2 ACSR Ø 14 mm Tömör Ø 9 mm Kábelekhez és köracélhoz is alkalmas Különleges vágási geometriája megakadályozza a drótsodrony kifoszlását Alkalmas szabadvezetéksodronyok vágásához, tehermentesítő drót használata esetén a szögben álló vágóhegyek lehetővé teszik egyes sodronyszálak vágását is Optimális áttétel a nagy vágási teljesítményért Cserélhető késfejjel Cikkszám Hossz Kábel-Ø mm 2 G CSE Pótfejet olló Emelő áttétellel, edzett, kés különleges ötvözött acélból, kovácsolt, cserélhető, Torzításmentes vágás réz- és alumínium kábeleknél 40 mm átmérőig és max. 400 mm 2 teljes keresztmetszetig V feszültségig szigetelt kábelvágókat a 115. és 116. oldalon találhat Cikkszám Hossz Kábel-Ø mm 2 G CSE Pótfejet

4 INFO k Ezek a kábelvágók csúcstermékek. Lehetővé teszik a sorja mentes vágást, nagyobb kábelkeresztmetszetek esetén is, nagy erőkifejtés nélkül, a kifinomult műszaki megoldásoknak köszönhetően, mint tűgörgős csapágyazás, különleges vágási geometria vagy optimalizált excenter mű. A robosztus kovácsolt fogazás és csapágyazás is mind hosszú élettartamot eredményeznek, alacsony karbantartási igény mellett. excenteres áttétellel használatra 35 mm Ø-ig. Rendkívül tartós szerszám használatra 34 mm Ø-ig. Rendkívül tartós szerszám Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 240 mm 2 35 mm Ø Cu/Al vezeték szektorformájú 240 mm 2 35 mm Ø Cu vezeték finoman erezett 300 mm 2 35 mm Ø 35 mm Ø 250 x 110 mm 0,9 kg Uj használatra 45 mm Ø-ig. Rendkívül tartós szerszám Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 185 mm 2 34 mm Ø Cu/Al vezeték szektorformájú 240 mm 2 34 mm Ø Cu vezeték finoman erezett 240 mm 2 34 mm Ø 34 mm Ø 250 x 105 mm 0,75 kg Praktikus egy- és kétkezes használatú szerszám, könnyű működtetésű és robosztus mechanikával, mindennapos használatra -ig, minden mozgó alkatrésze edzett acélból készült Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 300 mm 2 45 mm Ø Cu/Al vezeték szektorformájú 240 mm 2 45 mm Ø Cu vezeték finoman erezett 300 mm 2 45 mm Ø 45 mm Ø 260 x 110 mm 0,95 kg használatra -ig. Rendkívül tartós szerszám Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 400 mm 2 Cu/Al vezeték szektorformájú 400 mm 2 Cu vezeték finoman erezett 450 mm x 140 mm 1,0 kg Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 400 mm 2 Cu/Al vezeték szektorformájú 480 mm 2 Cu vezeték finoman erezett 500 mm x 145 mm 1,2 kg

5 excenteres áttétellel Speciális kábelvágó Csaknem teljes mértékben gondozásmentes, kétkezes használatú kábelvágó 62 mm Ø -ig, könnyű működtetésű a tűgörgős excenter mechanikánk köszönhetően, széles körűen felhasználható Speciális kábelvágó Adat- és telefonkábelekhez 75 mm átmérőig, nagyfokú stabilitás és kiváló vágásminőség a speciális vágási geometriának köszönhetően, könnyű működtetés a tűgörgős mechanika jóvoltából, nem alkalmas acéldrótokhoz és erős erezetű áramellátó vezetékekhez (EVU, stb.) Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 750 mm 2 62 mm Ø Cu/Al vezeték szektorformájú 750 mm 2 62 mm Ø Cu vezeték finoman erezett 750 mm 2 62 mm Ø 62 mm Ø 410 x 160 mm 2,0 kg Csaknem teljes mértékben gondozásmentes minőségi szerszám 80 mm Ø-ig használható, könnyű működtetésű a tűgörgős excenter mechanikánk köszönhetően, acéllemez burkolatú kábelekhez valamint lágyacél erősítésű kábelekhez ST 52 is alkalmas. A markolatba integrált fésűvel a fogak tisztításához Fogazat fésı Cikkszám Vágási tartomány: Cu vezeték finoman erezett 300 mm 2 75 mm Ø 75 mm Ø 370 x 175 mm 1,5 kg kicserélhető vágórésszel Uj Torzulás-sorjamentesen vág vörösréz- és alumíniumkábelt 50 mm Į-ig. A nagyteljesítményű excenteres áttétel gondoskodik az optimális vágási geometriáról. Az egykezes univerzális kábelvágó szabadalmaztatott felépítésű cserélhető vágórésszel. Ebből új lehetőségek adódnak, a különböző vágási feladatokhoz optimális anyag/ formai kialakítás. Mindenfajta acélköpenyű, -erősítésű sodronyok, kábelek és tömlők egyaránt vághatók ezzel a szerszámmal. Kopás- vagy felhasználási terület váltása esetén csak a vágó részeket kell kicserélni. Az új 12/14 mm széles hajtómű megfelel a legerősebb igénybevételnek is. A munkavégző kar kettős tűcsapággyal van ellátva. A fogak tisztításához külön fésűvel rendelkezik a szerszám. Komplett készlet: Univerzális kábelvágó 1 pár vágórész S1 (Cikkszám /S1) Tisztító fésű Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 1000 mm 2 80 mm Ø Cu/Al vezeték szektorformájú 1000 mm 2 80 mm Ø Cu vezeték finoman erezett 1000 mm 2 80 mm Ø 80 mm Ø 610 x 190 mm 3,0 kg Csaknem teljes mértékben gondozásmentes minőségi szerszám 100 mm Ø-ig használható, könnyű működtetésű a tűgörgős excenter mechanikánk köszönhetően, acéllemez burkolatú kábelekhez valamint lágyacél erősítésű kábelekhez ST 52 is alkalmas. A markolatba integrált fésűvel a fogak tisztításához Cikkszám Fogazat fésı Vágási tartomány: Cu/Al vezetékek több erű 1400 mm mm Ø Cu/Al vezeték szektorformájú 1400 mm mm Ø Cu vezeték finoman erezett 1400 mm mm Ø 100 mm Ø 610 x 190 mm 3,0 kg Cikkszám Univerzális vágórész Cikkszám Felhasználás Keresztmetszet Átmérő Felépítés G CSE /S1 AL/CU 300 mm 2 50 mm pár rugalmas acélsodronyok 95 mm 2 14 mm Niro sodronyok 8 mm 19/1 ACSR DIN /25 mm 2 20 mm 7/2,1 mm acél erősítésű tömlő 50 mm A legrugalmasabb acélsodronyok esetén előfordulhat minimális torzulás, enyhén sarkos vágási kép, megnövekedett erőkifejtési igény További tartozékok a kábelvágóhoz cikkszám Cikkszám Felhasználás Keresztmetszet Átmérő Felépítés G CSE /B AL/CU 150 mm 2 30 mm pár Rugalmas acélsodronyok 70 mm 2 12 mm Tartó sodronykábel 70/300 mm 2 12/30 mm Típus 8 ACSR DIN /12 mm 2 11,7 mm 7/1,44 mm /C AL/CU 350 mm 2 50 mm pár Tiszta vágás és alacsony erőkifejtési igény nagy keresztmetszetek esetén is, nagy rugalmasságú vezetékekhez alkalmas; acélhoz nem használható /S AL/CU 350 mm 2 50 mm pár Rugalmas acélsodronyok 95 mm 2 16 mm Kábel lágy acélburkolattal 240 mm 2 50 mm Tiszta vágás és normális erőkifejtési igény /S2 AL/CU 200 mm 2 50 mm pár Rugalmas acélsodronyok 95 mm 2 14 mm Niro sodronyok 8 mm 19/1 ACSR DIN /50 mm 2 24,5 mm 7/3 mm Acél erősítésű tömlő 50 mm Építési acél 235JR+AR 10 mm Tömör anyagú Csavarok 8 mm 8.8 Nagy rugalmasságú acélsodronyok esetén torzulás lehetősége fennáll, enyhén sarkos vágási kép, nagyobb erőkifejtési igény

6 Racsnis kábelvágó Ø 25 mm réz- és alumíniumkábelek torzításmentes vágására. Optimális áttétellel, a reteszzár feloldása minden vágópozícióban lehetséges alumínium- és rézkábelek vágására 32 mm átmérőig, racsnis áttétellel Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 120 mm 2 25 mm Ø Cu/Al vezeték szektorformájú 120 mm 2 25 mm Ø Cu vezeték finoman erezett 120 mm 2 25 mm Ø 25 mm Ø 245 x 100 mm 0,9 kg Ø 34 mm-es átméroju réz- és alumíniumkábelek vágására. A reteszzár feloldása minden vágópozícióban lehetséges Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 185 mm 2 32 mm Ø Cu/Al vezeték szektorformájú 185 mm 2 32 mm Ø Cu vezeték finoman erezett 240 mm 2 32 mm Ø 34 mm Ø 230 mm 0,75 kg alumínium- és rézkábelek vágására 52 mm átmérőig, racsnis áttétellel Uj Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 185 mm 2 34 mm Ø Cu/Al vezeték szektorformájú 185 mm 2 34 mm Ø Cu vezeték finoman erezett 240 mm 2 34 mm Ø 34 mm Ø 330 x 135 mm 1,3 kg Nagyon könnyű járású egy- és kétkezes kábelvágó, kitűnő torzításmentes vágásminőség finoman erezett vezetékeknél is. Kiváló, szinte kopás mentes excenter mű, a forgó kés reteszelése minden pozícióban oldható, vágási tartomány 35 mm-ig Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 400 mm 2 Cu/Al vezeték szektorformájú 400 mm 2 Cu vezeték finoman erezett 450 mm mm 0,9 kg Kézi kábelvágó Al- és Cu kábelekhez 52 mm átmérőig Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 240 mm 2 35 mm Ø Cu/Al vezeték szektorformájú 240 mm 2 35 mm Ø Cu vezeték finoman erezett 300 mm 2 35 mm Ø 35 mm Ø 330 x 135 mm 1,4 kg Könnyű járású kétkezes front kábelvágó szabadalmazott excenter művel, nagy keresztmetszeteknél is kitűnő, torzításmentes vágási minőség a forgó kés reteszelése minden pozícióban oldható, vágási tartomány 55 mm átmérőig Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 400 mm 2 Cu/Al vezeték szektorformájú 400 mm 2 Cu vezeték finoman erezett 400 mm x 120 mm 0,73 kg Cikkszám Cikkszám Vágási tartomány: Cu/Al vezetékek több erű 550 mm 2 55 mm Ø Cu/Al vezeték szektorformájú 550 mm 2 55 mm Ø Cu vezeték finoman erezett 550 mm 2 55 mm Ø 55 mm Ø 485 x 195 mm 3,0 kg Ø oldal 8 oldal 8 oldal 8 oldal 8 oldal 8 oldal 9 oldal 9 oldal 9 oldal 9 Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al 185 mm mm mm mm mm mm mm mm 2 34 mm Ø 35 mm Ø 45 mm Ø 62 mm Ø 80 mm Ø 100 mm Ø Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al 240 mm mm mm mm mm mm mm mm 2 34 mm Ø 35 mm Ø 45 mm Ø 62 mm Ø 80 mm Ø 100 mm Ø Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al 240 mm mm mm mm mm mm mm mm mm 2 34 mm Ø 35 mm Ø 45 mm Ø 75 mm Ø 62 mm Ø 80 mm Ø 100 mm Ø

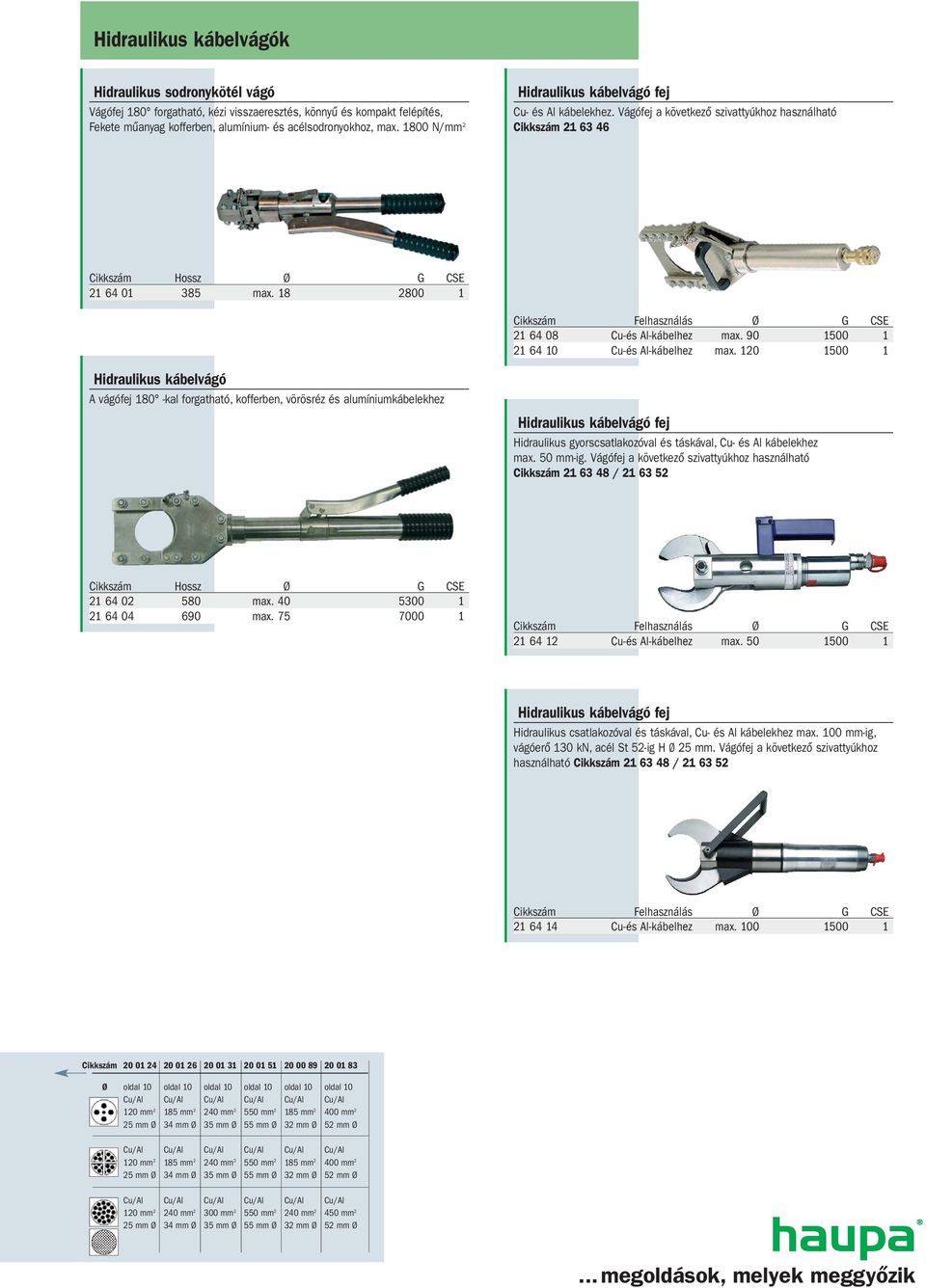

7 Hidraulikus kábelvágók Hidraulikus sodronykötél vágó Vágófej 180 forgatható, kézi visszaeresztés, könnyű és kompakt felépítés, Fekete műanyag kofferben, alumínium- és acélsodronyokhoz, max N/mm 2 Hidraulikus kábelvágó fej Cu- és Al kábelekhez. Vágófej a következő szivattyúkhoz használható Cikkszám max Cikkszám Felhasználás Ø G CSE Cu-és Al-kábelhez max Cu-és Al-kábelhez max Hidraulikus kábelvágó A vágófej 180 -kal forgatható, kofferben, vörösréz és alumíniumkábelekhez Hidraulikus kábelvágó fej Hidraulikus gyorscsatlakozóval és táskával, Cu- és Al kábelekhez max. 50 mm-ig. Vágófej a következő szivattyúkhoz használható Cikkszám / max max Cikkszám Felhasználás Ø G CSE Cu-és Al-kábelhez max Hidraulikus kábelvágó fej Hidraulikus csatlakozóval és táskával, Cu- és Al kábelekhez max. 100 mm-ig, vágóerő 130 kn, acél St 52-ig H Ø 25 mm. Vágófej a következő szivattyúkhoz használható Cikkszám / Cikkszám Felhasználás Ø G CSE Cu-és Al-kábelhez max Cikkszám Ø oldal 10 oldal 10 oldal 10 oldal 10 oldal 10 oldal 10 Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al 120 mm mm mm mm mm mm 2 25 mm Ø 34 mm Ø 35 mm Ø 55 mm Ø 32 mm Ø Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al 120 mm mm mm mm mm mm 2 25 mm Ø 34 mm Ø 35 mm Ø 55 mm Ø 32 mm Ø Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al 120 mm mm mm mm mm mm 2 25 mm Ø 34 mm Ø 35 mm Ø 55 mm Ø 32 mm Ø
