1 Professzionális vágás Professzionális csupaszolás Professzionális krimpelés akár 25 %-kal kevesebb erőkifejtéssel 622 PHOENIX CONTACT

2 Minden alkalmazási esetben rendelkezésre áll az optimális kábelvágó. A különböző kivitelek akár 100 mm-es átmérővel is lehetővé teszik a kábelek és vezetékek professzionális feldolgozását. A különösen nagy igénybevételnek kitett részek felületkezeltek vagy speciálisan edzettek. Az univerzális alkalmazáshoz a kombinálható szerszámok gazdag választéka áll rendelkezésre. A csúszásbiztos, kétrészes fogantyúkkal rendelkező biztonsági szerszámokat a VDE vizsgálta be és a DIN EN szabvány szerinti jelöléssel rendelkeznek. A kalapsínek és kábelcsatornák forgácsés sorjamentes megmunkálásához profilvágók állnak rendelkezésre. A kézi kalapsínvágó egy opcionálisan felhelyezhető hidraulikus gel automatizálható. A csupaszolószerszámokkal minden típusú kábel és vezeték gyorsan, pontosan és biztonságosan lecsupaszolható. A mindenkori vezetőkeresztmetszetre való beállítás automatikusan történik. A WIREFOX-D SHIELD csupaszolófogóval egyszerűen hozhatók létre kábelkivágások és vezetékelágazások. Ez a fogó optimálisan használható az árnyékolt vezetékek csupaszolásához. A professzionális krimpelőfogók gazdag választéka minden érintkezőtípus feldolgozását lehetővé teszi 120 mm 2 keresztmetszetig. Az innovatív konstrukció és az ergonómiailag kialakított fogantyú akár 25 %-kal is csökkenti a működtetéshez szükséges erőt. A CRIMPFOX-M a cserélhető préselőszerszámainak köszönhetően a legkülönbözőbb érintkezők megmunkálására alkalmas. A préselőszerszámok cseréje egyszerűen és gyorsan, további szerszám nélkül történik. A nyomaték-csavarhúzók és akkumulátoros csavarozók precíz forgatónyomaték-beállítási lehetőséggel rendelkeznek, és optimálisan igazodnak a Phoenix Contact csavaros sorkapcsainak kínálatához. A számos edzett BIT csavarozóbetét univerzális alkalmazást tesz lehetővé. A multiméterek, lakatfogók és feszültségvizsgálók révén kiváló minőségű, nemzeti és nemzetközi szabványok szerint tesztelt és jóváhagyott mérőműszerek állnak rendelkezésre. PHOENIX CONTACT 623

3 Kábelvágók A Phoenix Contact minden alkalmazáshoz az optimális kábelvágót kínálja. Különböző kivitelek állnak rendelkezésre az akár 100 mm vezetékátmérőjű (1400 mm²-ig) kábelek megmunkálására is. A kábelvágó minden kiemelt igénybevételű része felületkezelt, vagy speciálisan edzett. CUTFOX 12 CUTFOX 18 Leírás Kábelvágó, rézhez és alumíniumhoz Ø 12 mm-ig (35 mm²) Kábelvágó, döntött, rézhez és alumíniumhoz Ø 18 mm-ig (50 mm²) Frontkábelvágó, réz és alumíniumhoz 25 mm átmérőig (185 mm²-ig) Frontkábelvágó, racsnifunkcióval, rézhez és alumíniumhoz Ø 35 mm-ig (300 mm²-ig) CUTFOX CUTFOX Gyűrűs kábelvágó, racsnifunkcióval, rézhez és alumíniumhoz Ø 45 mm-ig (300 mm²-ig) Gyűrűs kábelvágó, racsnifunkcióval, rézhez és alumíniumhoz Ø 52 mm-ig (300 mm²-ig) Kétkezes gyűrűs kábelvágó, racsnifunkcióval, rézhez és alumíniumhoz Ø 62 mm-ig (750 mm²-ig) Kétkezes gyűrűs kábelvágó, racsnifunkcióval, rézhez és alumíniumhoz Ø 100 mm-ig (1400 mm²-ig) 624 PHOENIX CONTACT

4 CUTFOX... CUTFOX... CUTFOX... CUTFOX CUTFOX CUTFOX CUTFOX CUTFOX CUTFOX PHOENIX CONTACT 625

5 Vágószerszámok különleges alkalmazásokhoz A CUTFOX-FBS vágószerszámok a komplett CLIPLINE sorkapocskínálatából származó FBS dugaszolható áthidalók egyes lábainak kivágására alkalmasak. A CUTFOX FB segítségével a csavaros áthidalók megnyomódás nélkül vághatók hosszra. CUTFOX-FBS CUTFOX FB Leírás Vágószerszám, egyenkénti hídlemezek levágásához FBS...-4, FBS...-5, FBS...-6, FBS...-8 dugaszolható áthidalókról és EB... behelyezhető áthidalókról CUTFOX-FBS Vágószerszám, fix átkötőhidak méretre vágásához FBI 10-6-tól FBI ig Vágóképesség egy-/több-/finomszálas: 6/10/25 mm 2 CUTFOX FB VDE vágószerszámok A VDE szerint ellenőrzött vágószerszámok kiváló minőségű speciális szerszámacélból készülnek. Az induktív módszerrel edzett vágóélek hosszú időre stabil és ezáltal tiszta vágásfelületet garantálnak mind puha, mind pedig kemény huzalok esetén. CUTFOX... VDE CUTFOX-... VDE Leírás Kábelvágó, precíziós vágóél makrofogazással, rézhez és alumíniumhoz Ø 16 mm-ig (50 mm²-ig), VDE 1000 V AC/ 1500 V DC szerint vizsgálva Kábelvágó, precíziós vágóél makrofogazással, rézhez és alumíniumhoz Ø 25 mm-ig (70 mm²-ig), VDE 1000 V AC/ 1500 V DC szerint vizsgálva Oldalvágó, optimalizált erőkaros áttétellel, zongorahúrhoz is alkalmas, VDE 1000 V AC/ 1500 V DC szerint vizsgálva CUTFOX 16 VDE CUTFOX 25 VDE Oldalvágó, optimalizált erőkaros áttétellel, zongorahúrhoz is alkalmas, VDE 1000 V AC/ 1500 V DC szerint vizsgálva CUTFOX-SP VDE CUTFOX-S VDE PHOENIX CONTACT

6 VDE kombináltfogók Kapcsolószekrény technika - CABINET add-on Az ergonómiai szempontok szerint kialakított kéziszerszámok az előnyös áttételi viszonyok következtében jó hatással vannak a szerszám tartására és vágási teljesítményre. Használója számára érezhetően csekély az erőkifejtés. UNIFOX-CE VDE UNIFOX-C VDE Leírás Kombináltfogó, hajlított forma, rugós visszaállítással, egymással szemben fogazott fogófelületekkel, integrált M6 - M10-es csillagkulccsal, VDE 1000 V AC/ 1500 V DC szerint vizsgálva Kombináltfogó, egymással szemben fogazott fogófelületekkel, integrált M6 - M10-es csillagkulccsal, VDE 1000 V AC/ 1500 V DC szerint vizsgálva UNIFOX-CE VDE UNIFOX-C VDE VDE kombináltfogók A Phoenix Contact biztonsági szerszámait a DIN EN (VDE ) szabvány szerinti módon darabonként ellenőrzik és max V váltakozó feszültség vagy 1500 V egyenfeszültség alatt, vagy közelében álló alkatrészeken végzett munkálatokra alkalmasak. Ezek a szerszámok ergonómikus kétkomponensű biztonsági markolattal rendelkeznek. UNIFOX-... VDE UNIFOX-... VDE Leírás Laposfogó, a fogófelület fogazott, VDE 1000 V AC/ 1500 V DC szerint vizsgálva Gömbölyűcsőrű fogó, a fogófelület fogazott, VDE 1000 V AC/ 1500 V DC szerint vizsgálva Hegyes csőrű fogó vágóéllel, a fogófelület fogazott, VDE 1000 V AC/ 1500 V DC szerint vizsgálva Hegyes csőrű fogó vágóéllel, 45 -ban hajlított, a fogófelület fogazott, VDE 1000 V AC/ 1500 V DC szerint vizsgálva UNIFOX-F VDE UNIFOX-R VDE UNIFOX-P VDE UNIFOX-PC VDE PHOENIX CONTACT 627

7 Kábelcsatorna-/profilvágó A PPS-CD M kábelcsatorna-vágó másodpercek alatt forgács- és sorjamentesen vágja a csatornát és a fedelet 125 mm szélességig és 2,5 mm falvastagságig. A rugós késvédő szavatolja a megfelelő biztonságot. A PPS BASIC I/M a profilvágók könnyűsúlyú tagjai közé tartozik. Feldolgozza a szokásos NS 35/15, NS 35/7,5 és NS 15 EN kalapsíneket, valamint az NLS-CU 3/10 nullvezető-gyűjtősíneket. PPS CD M Kábelcsatorna-vágó PPS BASIC I/M Kalapsínvágó Méretek Szélesség Hossz Magasság Szélesség Hossz Magasság [mm] Általános adatok Súly [kg] 10,5 8,3 A méretsín hossza [mm] A kézi emelő hossza [mm] Vezetékcsatornák (falvastagság) [mm] 2,50 - Vágási szélesség [mm] Leírás Színe Kábelcsatorna vágó, kábelcsatorna, ezek fedelének és profilok méretre vágásához, metrikus méretsínnel, vágószélesség 125 mm fekete PPS CD M Profilvágó, szabványos NS 15 / NS 35/7,5 / NS 35/15 / NS kalapsínek, valamint NLS-CU 3/10 nullavezető-gyűjtősínek méretre vágásához, hüvelyk/metrikus méretsínnel Tartalék kés Tartalék ellentartó Munkapad, 700 x 1200 x 50 mm méretű rétegelt lemezzel, rögzítőcsavarok és furatok nélkül fekete PPS BASIC I/M PPS CD BLADE PPS CD M COHO PPS TABLE PPS TABLE PHOENIX CONTACT

8 Profilvágó stancolóbetétekkel Kapcsolószekrény technika - CABINET add-on A PPS STANDARD és a PPS CLASSIC felszerelhető két stancolóbetéttel kerek és ovális furatokhoz. A gyakran változó furatformátumok esetén előnyös a PPS CLASSIC használata. A PPS... felsőrész egyszerű átfordításával a stancolóbetétek így a legrövidebb idő alatt cserélhetők. Figyelem: Rendeléskor kérjük a kívánt stancolóbetéteket is megadni. PPS STANDARD... Kalapsínvágó lyukstancolóval PPS CLASSIC... Kalapsínvágó lyukstancolóval Méretek Szélesség Hossz Magasság Szélesség Hossz Magasság [mm] Általános adatok Súly [kg] A méretsín hossza [mm] A kézi emelő hossza [mm] Leírás Színe Profilvágó, szabványos NS 15 / NS 32 / NS 35/7,5 / NS 35/15 kalapsínek, valamint NLS-CU 3/10 nullavezető-gyűjtősínek méretre vágásához és stancolásához, 2 stancolóbetét felvételére, a stancolóbetétek könnyen cserélhetők, stancoló szerszám nélkül, metrikus méretsínnel fekete PPS STANDARD M mint előbb, csak hüvelyk/metrikus méretsínnel fekete PPS STANDARD I/M Profilvágó, szabványos NS 15 / NS 32 / NS 35/7,5 / NS 35/15 kalapsínek, valamint NLS-CU 3/10 nullavezető-gyűjtősínek méretre vágásához és stancolásához, 2 stancolóbetét felvételére, a stancolóbetétek könnyen cserélhetők, stancoló szerszám nélkül, hüvelyk/metrikus méretsínnel fekete PPS CLASSIC M mint előbb, csak hüvelyk/metrikus méretsínnel fekete PPS CLASSIC I/M Stancolóbetét, ovális furathoz, hosszirányú 3,5 x 12 mm PPS-ST (3,5X12)L PPS-ST (3,5X12)L ,5 x 12 mm PPS-ST (4,5X12)L PPS-ST (4,5X12)L ,5 x 12 mm PPS-ST (5,5X12)L PPS-ST (5,5X12)L ,35 x 15 mm PPS-ST (6,35X15)L PPS-ST (6,35X15)L ,5 x 15 mm PPS-ST (6,5X15)L PPS-ST (6,5X15)L Stancolóbetét, ovális furathoz, keresztirányú 3,5 x 12 mm PPS-ST (3,5X12)Q PPS-ST (3,5X12)Q ,5 x 12 mm PPS-ST (4,5X12)Q PPS-ST (4,5X12)Q ,5 x 12 mm PPS-ST (5,5X12)Q PPS-ST (5,5X12)Q ,5 x 15 mm PPS-ST (6,5X15)Q PPS-ST (6,5X15)Q Stancolóbetét, furatokhoz 3,8 mm Ø PPS-ST (3,8) PPS-ST (3,8) ,3 mm Ø PPS-ST (4,3) PPS-ST (4,3) ,3 mm Ø PPS-ST (5,3) PPS-ST (5,3) ,4 mm Ø PPS-ST (6,4) PPS-ST (6,4) ,0 mm Ø PPS-ST (7,0) PPS-ST (7,0) ,4 mm Ø PPS-ST (8,4) PPS-ST (8,4) Hidraulikahenger, a meglévő hidraulikarendszerre történő csatlakoztatáshoz, üzemi nyomás bar Munkapad, 700 x 1200 x 50 mm méretű rétegelt lemezzel, rögzítőcsavarok és furatok nélkül PPS HYDRAULIC CYL PPS TABLE PPS TABLE PHOENIX CONTACT 629

9 Csupaszoló szerszámok A Phoenix Contact WIREFOX csupaszolófogójának különleges tulajdonsága a különféle szigetelésekhez és vezeték-keresztmetszetekhez automatikus beállítómechanizmus. Különösen praktikus a beépített drótvágó és a csupasz hosszhoz rugalmasan beállítható ütköző. WIREFOX 2,5 WIREFOX 4 Csupasz tartomány vezeték / kábel Huzalvágó tömör // sodrott [mm 2 ] / AWG 2,5 / 14 // 6 / 10 1,5 / 16 // 10 / 8 Csupasz hossz legfeljebb... [mm] Vezeték / kábel [mm 2 ] / AWG 0,08-2,5 / ,1-4 / Leírás Csupaszolószerszám, behajlított forma, vezetékekhez és érhez (különösen a PTFE szigeteléshez) 0,08-tól 2,5 mm²-ig, önbeállító, csupasz hossz 15 mm-ig, vágóképesség: tömör 2,5 mm²-ig, hajlékony 6 mm²-ig Csupaszolószerszám, vezetékekhez és érhez (különösen a PTFE-szigeteléshez) 0,1-4 mm²-ig, önbeállító, csupasz hossz 18 mm-ig, vágóképesség: tömör 1,5 mm²-ig, hajlékony 10 mm²-ig WIREFOX 2, Csupaszolószerszám, vezetékekhez és érhez 4-16 mm²-ig, önbeálló, csupasz hossz 18 mm-ig, vágóképesség: tömör 1,5 mm²-ig, hajlékony 10 mm²-ig WIREFOX Csupaszolószerszám, vezetékekhez és érhez 4-16 mm²-ig, önbeálló, csupasz hossz 18 mm-ig, vágóképesség: tömör 1,5 mm²-ig, hajlékony 10 mm²-ig Csupaszolófogó, vezetékekhez és érhez 6-16 mm²-ig, önbeállító, tetszőleges csupasz hossz Csupaszolószerszám, vezetékekhez és érhez (különösen rövidzárálló vezetékekhez) 1,5-6 mm²-ig, önbeállító, csupasz hossz 18 mm-ig, vágóképesség: tömör 1,5 mm²-ig, hajlékony 10 mm²-ig Csupaszolófogó, AS-Interface szalagkábelekhez, tetszőleges csupasz hossz Tartalék kés Tartalék ütköző WIREFOX 2,5/SB WIREFOX 4/SB WIREFOX 2,5/WS PHOENIX CONTACT

10 WIREFOX 10 WIREFOX WIREFOX... 1,5 / 16 // 10 / 8 1,5 / 16 // 10 / 8 1,5 / 16 // 10 / ,2-10 / / ,1-4 / WIREFOX WIREFOX WIREFOX WIREFOX 6SC WIREFOX ASI WIREFOX 10/SB WIREFOX 16/SB WIREFOX 6SC/SB PHOENIX CONTACT 631

11 Csupaszoló szerszámok A precíziós köpenyleválasztó szerszámok nagy választéka minden alkalmazáshoz tud megfelelő szerszámot biztosítani. A legkülönbözőbb szigeteléssel rendelkező ereket és vezetékeket 40 mm-es átmérőig lehet csupaszítani. WIREFOX-D 11 WIREFOX-D... Leírás Csupaszolószerszám, többeres jel-, vezérlő- és üvegszálas vezetékek csupaszításához 2,5-11 mm átmérőig, szigetelésvastagság 1 mm-ig Csupaszolószerszám, installációs vezetékek csupaszolásához 8-13mm átmérőig, pl. NYM 3x1,5 mm² - NYM 5x2,5 mm²-ig, egyesér csupaszolás 0,2-4 mm², hosszvágó pengével és kitolható késsel WIREFOX-D Csupaszolószerszám, vezetékek csupaszolásához (különösen optikai kábelekhez) 4-16 mm átmérőig Csupaszolószerszám, vezetékek csupaszolásához 8-28 mm átmérőig Csupaszolószerszám, Ø 4,5-40 mm-es vezetékek csupaszolásához, szigetelővastagság 4,5 mm-ig, oldalra hajtható kés körkörös, hosszanti és spirális vágáshoz WIREFOX-D WIREFOX-D WIREFOX-D Csupaszolószerszám, koaxiális kábelhez 2,5-7,6 mm átmérőig Kétfokozatú, csupasz méret l1 = 6,0 mm Kétfokozatú, csupasz méret l1 = 9,2 mm Kétfokozatú, csupasz méret l1 = 12 mm Kétfokozatú, csupasz méret l1 = 6,8 mm Háromfokozatú, csupasz méret l1 = 5,5 mm, l2 = 5,5 mm Háromfokozatú, csupasz méret l1 = 2,7 mm, l2 = 8,3 mm Háromfokozatú, csupasz méret l1 = 6,0 mm, l2 = 6,0 mm Háromfokozatú, csupasz méret l1 = 2,5 mm, l2 = 6,8 mm Háromfokozatú, csupasz méret l1 = 3,5 mm, l2 = 7,5 mm Csupaszolófogó, vezetékek csupaszolására kábelkivágásokhoz, vezetékleágazásokhoz és árnyékolócsatlakozásokhoz Tartalék kés WIREFOX-D 11/SB PHOENIX CONTACT

12 l1 l3 l1 l2 l3 WIREFOX-D 40 WIREFOX-D CX-... WIREFOX-D SHIELD WIREFOX-D WIREFOX-D CX WIREFOX-D CX WIREFOX-D CX WIREFOX-D CX WIREFOX-D CX WIREFOX-D CX WIREFOX-D CX WIREFOX-D CX WIREFOX-D CX WIREFOX-D SHIELD WIREFOX-D 40/SB WIREFOX-D CX-1/SB WIREFOX-D CX-2/SB WIREFOX-D CX-3/SB WIREFOX-D CX-4/SB WIREFOX-D CX-5/SB WIREFOX-D CX-6/SB WIREFOX-D CX-7/SB WIREFOX-D CX-8/SB WIREFOX-D CX-9/SB PHOENIX CONTACT 633

13 Préselőfogók érvéghüvelyekhez A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX 6 A CRIMPFOX préselőfogók széles termékpalettája még a legnagyobb vezetékkeresztmetszetek esetén is minimális erőkifejtéssel biztosítja az összes érvéghüvely optimális krimpelését. A (z oldható) kényszerzárral ellátott fogók tartósan jó minőségű krimpelést biztosítanak. A megjelölt préselőek a megfelelő keresztmetszeti tartományok precíz feldolgozására szolgálnak. A CRIMPFOX 6S/T önmagát beállító préselőbetéte automatikusan igazodik az összekötők méretéhez és az érintkezők gyors, megbízható megmunkálásával meggyőző teljesítményt nyújt. Az ergonómikusan megformált markolatok optimális tartást biztosítanak, és használatuk nem megerőltető. Alkalmazási terület Vezető [mm 2 ] / AWG 0,25-6 / Préselés Trapéz krimp Leírás Préselőfogó, a DIN és a DIN szerinti érvéghüvelyekhez, öt megjelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Préselőfogó, a DIN és a DIN szerinti érvéghüvelyekhez, önbeállító préselőbetét, a kényszerzár oldható, frontális bevezetés Préselőfogó, a DIN és a DIN szerinti érvéghüvelyekhez, önbeállító préselőbetét, a kényszerzár oldható, oldalirányú bevezetés Préselőfogó, a DIN és a DIN szerinti érvéghüvelyekhez, önbeállító préselőbetét, a kényszerzár oldható, frontális bevezetés Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX CRIMPFOX 6/DIE CRIMPFOX/ SPR PHOENIX CONTACT

14 CRIMPFOX 6S-F CRIMPFOX 6T CRIMPFOX 6T-F 0,5-6 / ,25-6 / ,25-6 / Négyszögletes krimp Trapéz krimp Trapéz krimp CRIMPFOX 6S-F CRIMPFOX 6T CRIMPFOX 6T-F CRIMPFOX 6S-F/DIE CRIMPFOX 6T/DIE CRIMPFOX 6T-F/DIE CRIMPFOX/ SPR CRIMPFOX/ SPR CRIMPFOX/ SPR PHOENIX CONTACT 635

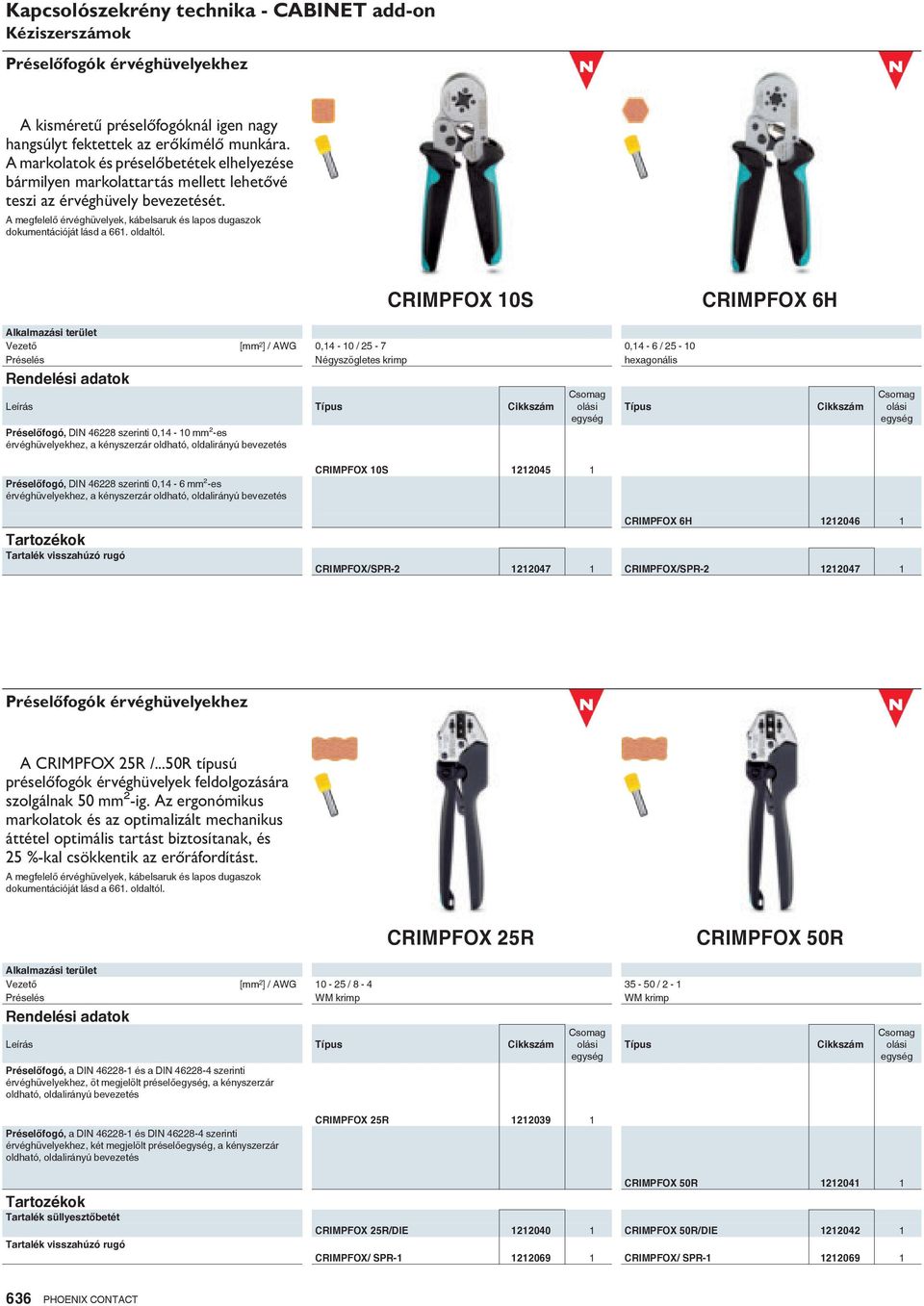

15 Préselőfogók érvéghüvelyekhez A kisméretű préselőfogóknál igen nagy hangsúlyt fektettek az erőkímélő munkára. A markolatok és préselőbetétek elhelyezése bármilyen markolattartás mellett lehetővé teszi az érvéghüvely bevezetését. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX 10S Alkalmazási terület Vezető [mm 2 ] / AWG 0,14-10 / ,14-6 / Préselés Négyszögletes krimp hexagonális Leírás Préselőfogó, DIN szerinti 0,14-10 mm²-es érvéghüvelyekhez, a kényszerzár oldható, oldalirányú bevezetés CRIMPFOX 6H Préselőfogó, DIN szerinti 0,14-6 mm²-es érvéghüvelyekhez, a kényszerzár oldható, oldalirányú bevezetés Tartalék visszahúzó rugó CRIMPFOX 10S CRIMPFOX 6H CRIMPFOX/SPR CRIMPFOX/SPR Préselőfogók érvéghüvelyekhez A CRIMPFOX 25R /...50R típusú préselőfogók érvéghüvelyek feldolgozására szolgálnak 50 mm²-ig. Az ergonómikus markolatok és az optimalizált mechanikus áttétel optimális tartást biztosítanak, és 25 %-kal csökkentik az erőráfordítást. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX 25R Alkalmazási terület Vezető [mm 2 ] / AWG / / 2-1 Préselés WM krimp WM krimp Leírás Préselőfogó, a DIN és a DIN szerinti érvéghüvelyekhez, öt megjelölt préselő, a kényszerzár oldható, oldalirányú bevezetés CRIMPFOX 50R Préselőfogó, a DIN és DIN szerinti érvéghüvelyekhez, két megjelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX 25R CRIMPFOX 50R CRIMPFOX 25R/DIE CRIMPFOX 50R/DIE CRIMPFOX/ SPR CRIMPFOX/ SPR PHOENIX CONTACT

16 Préselőfogók kábelsarukhoz és összekötőkhöz Kapcsolószekrény technika - CABINET add-on A CRIMPFOX terméksorozat minden fogója beépített kényszerzárral rendelkezik. Ez akkor bontja a préselést, amikor a szükséges nyomóerőt elértük, így kizárható az alulpréselés. Az egyértelmű keresztmetszet-hozzárendelést a préselőbetéteken lévő színjelölés adja meg. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX-RCI 1 CRIMPFOX-RCI 2,5 Alkalmazási terület Vezető [mm 2 ] / AWG 0,14-1 / ,75-2,5 / Préselés Oval krimp Oval krimp Leírás Krimpelőfogó, szigetelt kábelsarukhoz (világoszöld, piros), három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Krimpelőfogó, szigetelt kábelsarukhoz (piros, kék), két jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés CRIMPFOX-RCI Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX-RCI 2, CRIMPFOX-RCI 1/DIE CRIMPFOX-RCI 2,5/DIE CRIMPFOX/ SPR CRIMPFOX/ SPR Préselőfogók kábelsarukhoz és összekötőkhöz A CRIMPFOX-RCI 6 /...-1 típusok teljessé teszik a kábelsaruk krimpelőfogóinak termékpalettáját. A precízen elkészített préselőbetétek az érintkezők feldolgozása során folyamatosan kitűnő minőséget biztosítanak. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX-RCI 6 CRIMPFOX-RCI 6-1 Alkalmazási terület Vezető [mm 2 ] / AWG 0,75-6 / ,75-6 / Préselés Oval krimp Oval krimp Leírás Krimpelőfogó, szigetelt kábelsarukhoz szimmetrikus (piros, kék, sárga), három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Krimpelőfogó, szigetelt kábelsarukhoz aszimmetrikus (piros, kék, sárga), három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX-RCI CRIMPFOX-RCI CRIMPFOX-RCI 6/DIE CRIMPFOX-RCI 6-1/DIE CRIMPFOX/ SPR CRIMPFOX/ SPR PHOENIX CONTACT 637

17 Préselőfogók nem szigetelt kábelsarukhoz A CRIMPFOX-RC különleges tulajdonsága a kompakt és könnyű felépítés. Ez a típus a nem szigetelt kábelsaruk feldolgozására szolgál. A (z oldható) kényszerzárral ellátott fogó tartósan jó minőségű krimpelést biztosít. Az ergonómikusan megformált markolatok optimális tartást biztosítanak, és használatuk nem megerőltető. A kábelbevezetés oldalirányból történik. Három megjelölt préselő szolgál a megfelelő keresztmetszet precíz feldolgozására. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. Alkalmazási terület Vezető [mm 2 ] / AWG 0,75-2,5 / Préselés D-SUB érintkező krimpelő CRIMPFOX-RC 2,5 Leírás Préselőfogó, nem szigetelt kábelsarukhoz, három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX-RC 2, CRIMPFOX-RC 2,5/DIE CRIMPFOX/ SPR Préselőfogók nem szigetelt kábelsarukhoz A CRIMPFOX-RC 10 és...rct 25 típusok teszik teljessé a nem szigetelt kábelsaruk és szigetelt csőkábelsaruk préselőfogóinak termékkínálatát. Az ilyen felépítésű CRIMPFOX fogók mindegyike 25 %-kal csökkenti a préseléshez szükséges erőráfordítást. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX-RC... CRIMPFOX-RCT 25-1 Alkalmazási terület Vezető [mm 2 ] / AWG 4-10 / / 8-4 Préselés D-SUB érintkező krimpelő HEX krimp Leírás Préselőfogók nem szigetelt kábelsarukhoz Préselőfogók nem szigetelt kábelsarukhoz Préselőfogó, nem szigetelt csőkábelsarukhoz Tartalék süllyesztőbetét Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX-RC CRIMPFOX-RC CRIMPFOX-RCT CRIMPFOX-RC 10/DIE CRIMPFOX-RC 25/DIE CRIMPFOX-RCT 25/DIE CRIMPFOX/ SPR CRIMPFOX/ SPR PHOENIX CONTACT

18 Alapfogó, süllyeszték felfogásához Kapcsolószekrény technika - CABINET add-on A rendelkezésre álló préselőbetétek sokrétűsége a CRIMPFOX-C... típust univerzális krimpelőfogóvá teszi egészen 120 mm²-ig. Az egyszerűen lehajtható pofatartók a préselőbetétek gyors cseréjére szolgálnak. Egy mechanikus meghajtórendszer minimálisra csökkenti az erőráfordítást. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. A további préselőbetét változatokat lásd a címen. CRIMPFOX-C50... CRIMPFOX-C Leírás Alapfogó, racsnifunkcióval, különféle érintkezőfajtákhoz való préselőbetétek befogásához 50 mm²-ig CRIMPFOX-C Kétkezes működtetés 120 mm²-ig CRIMPFOX-C Süllyeszték felső rész, kábelsarukhoz, 50 mm², 70 mm², trapéz krimp CRIMPFOX-C120 AI 70/M-DIE mm²-hez CRIMPFOX-C120 AI 95/M-DIE Süllyeszték alsó rész, kábelsarukhoz, 50 mm², trapéz krimp CRIMPFOX-C120 AI 50/F-DIE mm²-hez CRIMPFOX-C120 AI 70/F-DIE mm²-hez CRIMPFOX-C120 AI 95/F-DIE Préselőbetét (pár), szigetelt kábelsarukhoz, 10 mm², ovális krimp CRIMPFOX-C50 RCI 10/DIE CRIMPFOX-C120 RCI 10/DIE mm²-hez CRIMPFOX-C50 RCI 16/DIE CRIMPFOX-C120 RCI 16/DIE mm²-hez CRIMPFOX-C50 RCI 25/DIE CRIMPFOX-C120 RCI 25/DIE mm²-hez CRIMPFOX-C120 RCI 35/DIE Préselőbetét felső rész, nem szigetelt kábelsarukhoz (DIN 46234) 6-35 mm², Indent krimp CRIMPFOX-C50 RC 35/M-DIE , 70 mm²-hez CRIMPFOX-C120 RC 70/M-DIE Préselőbetét alsó rész, nem szigetelt kábelsarukhoz, 25 mm², CRIMPFOX-C50 RC 25/F-DIE Indent krimp 35 mm²-hez CRIMPFOX-C50 RC 35/F-DIE , 16, 25, 35 mm²-hez CRIMPFOX-C120 RC 35/F-DIE , 50 mm²-hez CRIMPFOX-C120 RC 50/F-DIE , 70 mm²-hez CRIMPFOX-C120 RC 70/F-DIE Süllyeszték (pár), réz csőkábelsarukhoz, 35 mm², WM krimp CRIMPFOX-C50 RCT 35-1/DIE , 35 mm²-hez CRIMPFOX-C120 RCT 35-1/DIE mm²-hez CRIMPFOX-C50 RCT 50-1/DIE , 50 mm²-hez CRIMPFOX-C120 RCT 50-1/DIE , 70 mm²-hez CRIMPFOX-C120 RCT 70-1/DIE mm²-hez CRIMPFOX-C120 RCT 95-1/DIE mm²-hez CRIMPFOX-C120 RCT 120-1/DIE Süllyeszték (pár), szektorkábelhez, 25, 35 mm² CRIMPFOX-C50 R25-35/DIE , 50 mm²-hez CRIMPFOX-C50 R35-50/DIE , 70 mm²-hez CRIMPFOX-C50 R50-70/DIE , 50 mm²-hez CRIMPFOX-C120 R25-50/DIE , 70 mm²-hez CRIMPFOX-C120 R35-70/DIE mm²-hez CRIMPFOX-C120 R95/DIE PHOENIX CONTACT 639

19 Krimpelőfogók nem szigetelt csúszósarukhoz A CRIMPFOX-SC... típusok nem szigetelt csúszósaruk feldolgozására szolgálnak 6mm²-ig. A kényszerzárral rendelkező fogók tartós, kiváló minőségű krimpelést biztosítanak. A megjelölt préselőek a megfelelő keresztmetszeti tartományok precíz feldolgozására szolgálnak. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX-SC 1,5 CRIMPFOX-SC 6... Alkalmazási terület Vezető [mm 2 ] / AWG 0,1-1,5 / ,5-6 / Préselés B krimp B krimp Leírás Krimpelőfogó, 2,8 és 4,8 mm-es nem szigetelt csúszósarukhoz, három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Krimpelőfogó, 2,8 és 4,8 mm-es nem szigetelt csúszósarukhoz, három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés, beleértve a pozícionáló segédalkatrészt CRIMPFOX-SC 1, Krimpelőfogó, 2,8 és 4,8 mm-es nem szigetelt csúszósarukhoz, három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX-SC 6L CRIMPFOX-SC CRIMPFOX-SC 1,5/DIE CRIMPFOX-SC 6/DIE CRIMPFOX/ SPR CRIMPFOX/ SPR PHOENIX CONTACT

20 Krimpelőfogók csavart krimpérintkezőkhöz A CRIMPFOX-TC... préselőfogók a 10 mm²-ig terjedő csavart krimpérintkezők megmunkálására szolgálnak. A beépített lokátor itt az érintkezőknek a préselőbetétben való pontos pozícionálására szolgál. A megjelölt préselőek a megfelelő keresztmetszeti tartományok precíz feldolgozására szolgálnak. Kapcsolószekrény technika - CABINET add-on CRIMPFOX-TC 4 Alkalmazási terület Vezető [mm 2 ] / AWG 0,5-4 / Préselés Négyszögletes krimp Leírás Préselőfogó, 1,6/2,5/4,0 mm csapátmérőjű csavart krimpérintkezőkhöz, három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés, beleértve a pozícionáló segédalkatrészt Préselőfogó, 4,0 mm csapátmérőjű csavart krimpérintkezőkhöz, három jelölt préselő, a kényszerzár oldható, oldalirányú bevezetés, beleértve a pozícionáló segédalkatrészt CRIMPFOX-TC Tartalék süllyesztőbetét Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX-TC CRIMPFOX-TC 4/DIE CRIMPFOX-TC 10/DIE CRIMPFOX/ SPR PHOENIX CONTACT 641

21 Préselőfogó koaxiális és optikai csatlakozókhoz A CRIMPFOX-CX... koaxiális dugaszok feldolgozására szolgáló préselőfogó. Szerszámajánlatunk egyik további kiegészítése a CRIMPFOX-FO termék, amely optikai csatlakozók feldolgozására szolgál. CRIMPFOX-CX... CRIMPFOX-FO 5,41 Alkalmazási terület Préselés - HEX krimp Leírás Préselőfogó, a következőhöz: Koaxiális csatlakozó 1,69 mm, 3,25 mm, 4,52 mm, három jelölt süllyeszték, kényszertiltás kikapcsolható, oldalsó bevezetés, Hex krimp CRIMPFOX-CX 4, Koaxiális csatlakozó 1,69 mm, 5,41 mm, 6,48 mm, három jelölt süllyeszték, kényszertiltás kikapcsolható, oldalsó bevezetés, Hex krimp CRIMPFOX-CX 6, Koaxiális dugasz 1,73 mm-es, 8,23 mm-es és 9,14 mm-es, három megjelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Koaxiális dugasz 2,54 mm-es és 10,54 mm-es, két megjelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Koaxiális dugasz 2,54 mm-es és 10,90 mm-es, két megjelölt préselő, a kényszerzár oldható, oldalirányú bevezetés CRIMPFOX-CX 9, CRIMPFOX-CX 10, CRIMPFOX-CX 10, Préselőfogó, optikai kábel dugaszhoz, 3,25 mm-es, 3,84 mm-es, 4,52 mm-es, 5,0 mm-es és 5,41 mm-es, öt megjelölt préselő, a kényszerzár oldható, oldalirányú bevezetés Préselőfogó D-SUB érintkezőkhöz, High-Density és standard, 0,08-5,0 mm², érintkezőfelvétellel, B krimp Tartalék süllyesztőbetét Tartalék süllyesztőbetét Tartalék visszahúzó rugó CRIMPFOX-DSUB CRIMPFOX-CX 4,52/DIE CRIMPFOX-CX 6,48/DIE CRIMPFOX-DSUB 5/DIE CRIMPFOX-FO 5, CRIMPFOX-CX 9,14/DIE CRIMPFOX-CX 10,54/DIE CRIMPFOX-CX 10,90/DIE CRIMPFOX-FO 5,41/DIE CRIMPFOX/ SPR CRIMPFOX/ SPR PHOENIX CONTACT

22 CRIMPFOX-M krimpelőszerszám Kapcsolószekrény technika - CABINET add-on Az új CRIMPFOX-M krimpelőfogó előnyös tulajdonsága a préselőbetétek gyors, szerszám nélküli cseréje. A számos betétnek köszönhetően helytakarékos univerzális szerszám áll rendelkezésünkre minden alkalmazáshoz. A megfelelő érvéghüvelyek, kábelsaruk és lapos dugaszok dokumentációját lásd a 661. oldaltól. CRIMPFOX-M... CRIMPFOX-M SET Leírás Alapfogó, különböző érintkezőfajtákhoz való préselőbetétek felvételére, a kényszerzár oldható, oldalirányú bevezetés Krimpelőfogó készlet, mely a CRIMPFOX-M-ből és a , , , préselőbetétekből áll CRIMPFOX-M CRIMPFOX-M SET Préselőbetét, érvéghüvelyhez, 0,25-10 mm² CRIMPFOX-M 10/DIE mm²-hez CRIMPFOX-M 25/DIE mm²-hez CRIMPFOX-M 50/DIE CRIMPFOX-M 50/DIE Préselőbetét, szigetelt kábelsaruhoz, 0,5-1,5 mm² és 1,5-2,5 mm² CRIMPFOX-M RCI 2,5/DIE ,1-0,4 mm² és 4-6 mm²-hez CRIMPFOX-M RCI 6/DIE CRIMPFOX-M RCI 6/DIE Préselőbetét, nem szigetelt kábelsaruhoz, 0,75-2,5 mm² CRIMPFOX-M RC 2,5/DIE CRIMPFOX-M RC 2,5/DIE ,5-6 mm²-hez CRIMPFOX-M RC 6/DIE mm²-hez CRIMPFOX-M RC 10/DIE CRIMPFOX-M RC 10/DIE Préselőbetét, nem szigetelt dugaszhüvelyhez, 0,1-1 mm² CRIMPFOX-M SC 1/DIE CRIMPFOX-M SC 1/DIE ,5-2,5 mm²-hez CRIMPFOX-M SC 2,5/DIE CRIMPFOX-M SC 2,5/DIE ,5-6 mm²-hez CRIMPFOX-M SC 6/DIE CRIMPFOX-M SC 6/DIE Préselőbetét, csavart érintkezőkhöz, tüskeátmérő 2,5mm és 4,0mm (CK 2,5,CK 4,0...), keresztmetszet 0,14-4 mm² CRIMPFOX-M TC 4/DIE CRIMPFOX-M TC 4/DIE csavart érintkezőkhöz 4 mm-es tüskeátmérővel (CK 4,0...), CRIMPFOX-M TC 10/DIE CRIMPFOX-M TC 10/DIE keresztmetszet 6-10 mm² Préselőbetét, RG 174 és RG 179 koaxiális csatlakozókhoz, BNChez, TNC-hez CRIMPFOX-M CX-1/DIE CRIMPFOX-M CX-1/DIE RG 58-hoz, RG 59-hez, RG 62-höz, RG 71-hez, BNC-hez, TNC-hez CRIMPFOX-M CX-2/DIE CRIMPFOX-M CX-2/DIE CATV RG 6,59-hez CRIMPFOX-M CX-3/DIE CRIMPFOX-M CX-3/DIE Préselőbetét, árnyékolatlan RJ45 dugaszhoz CRIMPFOX-M RJ45/DIE CRIMPFOX-M RJ45/DIE árnyékolatlan RJ11 dugaszhoz CRIMPFOX-M RJ11/DIE CRIMPFOX-M RJ11/DIE Préselőbetét, zsugor-homlokillesztéshez, 0,1-0,4 mm² és 4-6mm² CRIMPFOX-M HS-1/DIE CRIMPFOX-M HS-1/DIE PHOENIX CONTACT 643

23 Csavarhúzók Az SZF sorozatú csavarhúzók a standard alkalmazásuk mellett különösen alkalmasak az ST... és QTC... sorozatú sorkapcsok működtetésére. További műszaki adatokat, rajzokat és tartozékokat lásd a oldalon. SZF... ST-BW Leírás Csavarhúzó, hornyos csavarhoz Él: 0,4 x 2,5 x 75 mm, hossza: 156 mm SZF 0-0,4X2, Él: 0,6 x 3,5 x 100 mm, hossza: 181 mm SZF 1-0,6X3, Él: 0,8 x 4,0 x 100 mm, hossza: 198 mm SZF 2-0,8X4, Él: 1,0 x 5,5 x 150 mm, hossza: 248 mm SZF 3-1,0X5, Működtető szerszám, minden 2,5 mm 2 -es és 4 mm 2 -es ST rugós kapocshoz, DT direkt rugós csatlakozókapocshoz és QT gyorscsatlakozós kapocshoz ST-BW Csavarhúzók A Phoenix Contact csavarhúzók pengéje nagy felfekvő felületet biztosít a csavarfejben. Csak így lehet megfelelő erővel kifejteni a szükséges forgatónyomatékot és elkerülni a csavarfej megsérülését. A biztonsági csavarhúzókat a DIN EN (VDE ) szabvány szerinti módon darabonként ellenőrzik, és max V váltakozó feszültség vagy 1500 V egyenfeszültség alatt, vagy a közelében álló alkatrészeken végzett munkálatokra alkalmasak. Ezek a szerszámok kétkomponensű biztonsági markolattal rendelkeznek. SZS... Leírás Csavarhúzó, hornyos csavarhoz Él: 0,4x2,0x60mm, hossza: 157mm SZS 0,4X2, Él: 0,6 x 3,5 x 100 mm, hossza: 181 mm SZS 0,6X3, Csavarhúzó, metszett csavarokhoz, VDE engedéllyel Él: 0,4x2,5x80mm, hossza: 161mm SZS 0,4X2, Él: 0,5 x 3,5 x 100 mm, hossza: 181 mm SZS 0,5X3, Él: 0,6x2,5x80mm, hossza: 161mm SZS 0,6X2, Él: 1,0 x 4,0 x 100 mm, hossza: 198 mm SZS 1,0X4, Él: 1,0 x 5,5 x 125 mm, hossza: 223 mm SZS 1,0X5, Él: 1,0 x 6,5 x 150 mm, hossza: 248 mm SZS 1,0X6, Él: 1,2 x 8,0 x 175 mm, hossza: 287 mm SZS 1,2X8, PHOENIX CONTACT

24 Csavarhúzók Kapcsolószekrény technika - CABINET add-on A kereszthornyú csavarokhoz való VDE csavarhúzók Pozidriv és Phillips-Recess változatokban állnak rendelkezésre. Az SZG... csavarhúzók kifejezetten a vizsgálóaljzat-csavarok kicsúszásmentes és biztonságos behajtására alkalmasak. SZK... SZG... Leírás Csavarhúzó, Pozidriv/Supadriv kereszthornyú csavarokhoz, VDE engedéllyel Méret: PZ0 x 80 mm, hossza: 161 mm SZK PZ Méret: PZ1 x 80 mm, hossza: 161 mm SZK PZ Méret: PZ2x100mm, hossza: 205mm SZK PZ Csavarhúzó, Phillips-Recess kereszthornyú csavarokhoz, VDE engedéllyel Méret: PH0 x 80 mm, hossza: 161 mm SZK PH Méret: PH1 x 80 mm, hossza: 161 mm SZK PH Méret: PH2 x 100 mm, hossza: 205 mm SZK PH Csavarhúzó, vizsgálóaljzat csavarokhoz, VDE engedéllyel 2,3 mm-es átmérőjű csavarhoz, él: 0,6 x 3,5 x 100 mm, hossza: 198 mm 4 mm-es átmérőjű csavarhoz, él: 0,9 x 6,5 x 175 mm, hossza: 287 mm SZG 0,6X3, SZG 0,9X6, Csavarhúzók A professzionális csavarhúzók széles választékából vonzó szerszámkészleteket állítottunk össze. Univerzális kapcsolószekrénykulcs, USS 4 típus, a következő zárásokkal: 6 mm-es négyszögletű, 7-8 mm-es négyszögletű, 7-8 mm-es háromszögletű, 3-5 mm-es duplatollú. SZ SORTI... USS 4 Leírás Csavarhúzó készlet, a kis csavarhúzókból áll: , , , Csavarhúzó készlet, a három nagy csavarhúzóból áll: , , Kapcsolószekrény-kulcs, fémből, minden kapcsolószekrényhez SZ SORTI SZ SORTI USS PHOENIX CONTACT 645

25 Nyomatékkulcsok és akkus csavarhúzók A nagy pontosságú nyomatékkulcsok és akkus csavarhúzók optimálisan igazodnak a Phoenix Contact csavaros kapcsaihoz. Az akkus csavarhúzók jobb- és balmenettel, valamint 21 nyomatékfokozattal rendelkeznek 4,4 Nm-ig, fúrófokozattal együtt. TSD-M... ASD Leírás Nyomatékkulcs, EN ISO 6789 szabvány szerinti pontosság beállítható 0,3-1,2 Nm tartományban TSD-M 1,2NM beállítható 1,2-3 Nm tartományban TSD-M 3NM beállítható 3-6 Nm tartományban TSD-M 6NM Akkus nyomatékkulcs, beállítható 0,3-4,4 Nm között, pontossága +/- 5 %, 1,2 Ah-s akkukészlettel Akkus nyomatékkulcs, beállítható 0,3-4,4 Nm között, pontossága +/- 5 %, beleértve 1,2 Ah-s akku, töltőkészülék, 230 V-os kivitel, felhasználói kézikönyv, bit-betétek, alumínium kofferbe csomagolva Akkus nyomatékkulcs, beállítható 0,3-4,4 Nm között, pontossága +/- 5 %, beleértve 1,2 Ah-s akku, töltőkészülék, 120 V-os kivitel, felhasználói kézikönyv, bit-betétek, alumínium kofferbe csomagolva ASD ASD 21 SET 230V ASD 21 SET 120V Tartalék akku, ASD 21-hez, 1,2 Ah ASD 21 ACCU 1,2AH Töltőkészülék, 230 V-os kivitel ASD 21 CHARGER 230V V-os kivitel ASD 21 CHARGER 120V Szerszámbetétek, hornyos csavarokhoz Él: 0,5 x 3,0 mm, hossza: 50 mm, kemény ASD BIT 0,5X3,0X ASD BIT 0,5X3,0X Él: 0,6 x 3,5 mm, hossza: 50 mm, kemény ASD BIT 0,6X3,5X ASD BIT 0,6X3,5X Él: 0,6 x 3,5 mm, hossza: 70 mm, kemény ASD BIT 0,6X3,5X ASD BIT 0,6X3,5X Él: 0,8 x 4,0 mm, hossza: 50 mm, kemény ASD BIT 0,8X4,0X ASD BIT 0,8X4,0X Él: 1,0 x 5,5 mm, hossza: 50 mm, kemény ASD BIT 1,0X5,5X ASD BIT 1,0X5,5X Szerszámbetétek, Phillips Recess kereszthornyú csavarokhoz Hossza: 50 mm, PH 1 ASD BIT KS1X ASD BIT KS1X Hossza: 50 mm, PH 2 ASD BIT KS2X ASD BIT KS2X Hossza: 50 mm, PH 3 ASD BIT KS2X ASD BIT KS2X Szerszámbetétek, 2,3 mm-es átmerőjű vizsgálóaljzat csavarhoz Él: 0,6 x 3,5 mm, hossza: 50 mm, kemény ASD BIT 0,6X3,5X 50/SG ASD BIT 0,6X3,5X 50/SG Szerszámbetétek, 4 mm-es átmérőjű vizsgálóaljzat csavarhoz Él: 0,9 x 6,5 mm, hossza: 50 mm, kemény ASD BIT 0,9X6,5X 50/G ASD BIT 0,9X6,5X 50/G PHOENIX CONTACT

26 Szerszámkészletek Kapcsolószekrény technika - CABINET add-on A professzionális szerszámok széles körű kínálatából néhány vonzó szerszámkészletet állítottunk össze Önnek. A speciális készleteket az egyes szerszámok oldalán is megtalálhatja, pl. a csavarhúzóknál, lásd 645 oldal. TOOL DATA SET Leírás Csupaszoló, krimpelő és vágó készlet, tartalma: Kábelvágó rézhez és alumíniumhoz 12 mm átmérőig, csupaszolószerszám többeres jel-, vezérlő- és üvegszálas vezetékekhez 2,5-11 mm átmérőig, szigetelés-vastagság 1 mm, Alapfogó, préselőbetét és különböző érintkező fajták felfogásához, Préselőbetét, CRIMPFOX-M-hez, árnyékolás nélküli RJ45 dugaszhoz Vágó, csupaszoló és krimpelő készlet, tartalma: Kábelvágó rézhez és alumíniumhoz 12 mm átmérőig, csupaszolószerszám vezetékhez és érhez 0,02-10 mm²-ig, önbeállító, csupasz hossz 18 mm-ig, vágóképesség hajlékony 10 mm²-ig/tömör 1,5 mm²-ig, Préselőfogó 0,75-10 mm²-es érvéghüvelyekhez TOOL DATA SET TOOL SET ALLROUND 2 TOOL SET ALLROUND Szerszámkészlet érvéghüvelyekkel Az érvéghüvelyek színkódjai a következő oldalon láthatók: 728. TOOL-SET ALLROUND 3 Leírás Csupaszoló, krimpelő és csavarozó készlet, tartalma: Csavarhúzó hornyos csavarhoz, Csupaszolószerszám 0,02-10 mm²-es vezetékhez és érhez, önbeállító, csupasz hossz 18 mm-ig, vágóképesség hajlékony 10 mm²-ig/tömör 1,5 mm²-ig, Préselőfogó érvéghüvelyekhez a DIN Teil1+4 szerint, 05-6 mm², szembőli bevezetés, négyszögletes krimp érvéghüvely, egyenként 50 db.: AI 0,5-8 WH, AI 2,5-8 BU érvéghüvely, egyenként 100 db.: AI 0,75-8 GY, AI 1,5-8 BK TOOL-SET ALLROUND PHOENIX CONTACT 647

27 Feszültségvizsgáló PROFIPOL A PROFIPOL feszültségvizsgáló tulajdonságai: Egyen- és váltakozó feszültségű vizsgálatok a 6 V V közötti feszültségtartományban Polaritás vizsgálat (+/-) egyenfeszültségnél Ütésálló, por- és fröccsenő víz ellen védett készülékház, IP65 LED kijelző Általános adatok Feszültségtartomány [V DC] Feszültségtartomány [V AC] Leírás Színe Feszültségvizsgáló fekete PROFIPOL Feszültség- és folytonosságvizsgáló A DUSPOL EXPERT feszültség- és folytonosságvizsgáló a következő tulajdonságokkal rendelkezik: Egyen- és váltakozó feszültségek vizsgálata 12 V-tól 690 V AC / 750 V DCig terjedő feszültségtartományban, elemek nélkül is teljesen működőképes Polaritás vizsgálat (+/-) egyenfeszültségnél A külső fázisvezető egypólusú vizsgálata: "R" szimbólum megjelenése a kijelzőablakban váltakozó feszültség esetén Háromfázisú hálózat forgásirányának kijelzése, ha a csillagpont földelt Mérőhely-megvilágítás Akusztikus és optikai folytonosságvizsgálat Terhelés rákapcsolása nyomógomb segítségével Vibrációriasztás biztonságos feszültségfelismeréshez Ütésálló, por és fröccsenő víz ellen védett készülékház, IP64 védettség CAT IV 500 V-os túlfeszültség-kategória az IEC/EN szerint Általános adatok Feszültségtartomány [V DC] Feszültségtartomány [V AC] DUSPOL EXPERT Leírás Színe Feszültségvizsgáló fekete DUSPOL EXPERT PHOENIX CONTACT

28 Digitális lakatfogós multiméter Kapcsolószekrény technika - CABINET add-on A TESTFOX CC készülékek max. 600 V feszültségig a III-as kategóriában alkalmazhatók. Ezek egy digitális multiméter és egy árammérő lakatfogó funkcióit egyesítik egyetlen kisméretű és a gyakorlatnak megfelelő készülékházban, ezért ideálisan alkalmasak szűk helyeken végzett mérésekhez is. Minden mérési tartomány védett a túlterhelés ellen. TESTFOX CC TESTFOX CC-1 Általános adatok Kijelzési terjedelem digit digit Kijelzési pontosság 1,0 % 0,5 % Váltakozó feszültség mérési tartomány 0,1 V V 0,1 mv V Egyenfeszültség mérési tartomány 0,1 V V 0,1 mv V Váltakozó áram mérési tartomány 0,1 A A 10 ma A Egyenáram mérési tartomány - 10 ma A Ellenállás mérési tartomány 0,1 Ω - 20 MΩ 0,1 Ω - 40 MΩ Átmenetvizsgálati tartomány akusztikus (20 Ω) akusztikus (50 Ω) Védettség IP30 IP30 Mérési kategória CAT III 600 V CAT III 300 V / CAT II 600 V Feszültségellátás 2 x mikro elem 1,5V, LR03, AAA 2 x mikro elem 1,5V, LR03, AAA Vizsgálati tanúsítvány IEC/EN , DIN VDE0411 IEC/EN , DIN VDE0411 Leírás lakatfogó/multiméter lakatfogó/multiméter TESTFOX CC TESTFOX CC PHOENIX CONTACT 649
