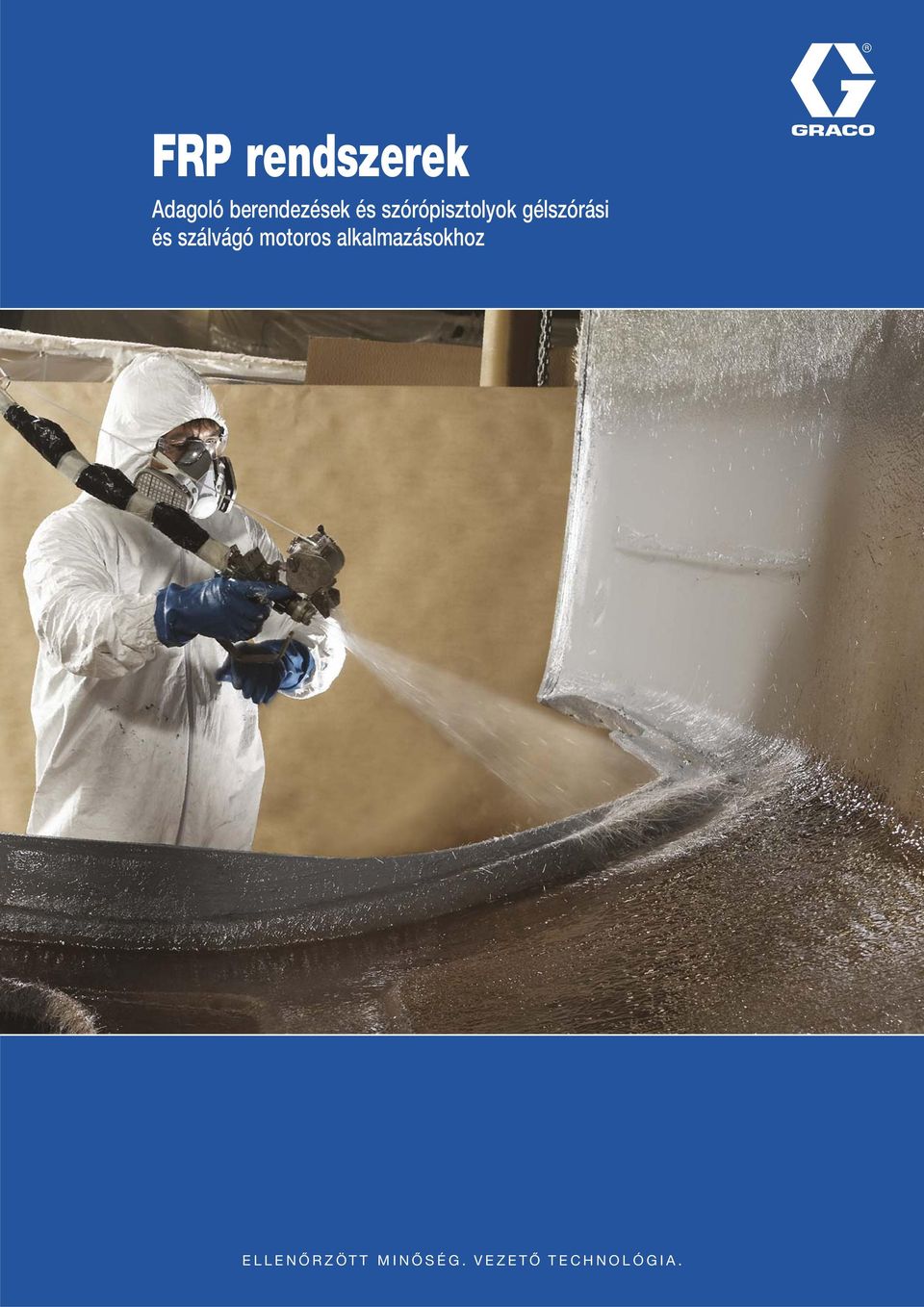

1 FRP rendszerek Adagoló berendezések és szórópisztolyok gélszórási és szálvágó motoros alkalmazásokhoz ELLENŐRZÖTT MINŐSÉG. VEZETŐ TECHNOLÓGIA.

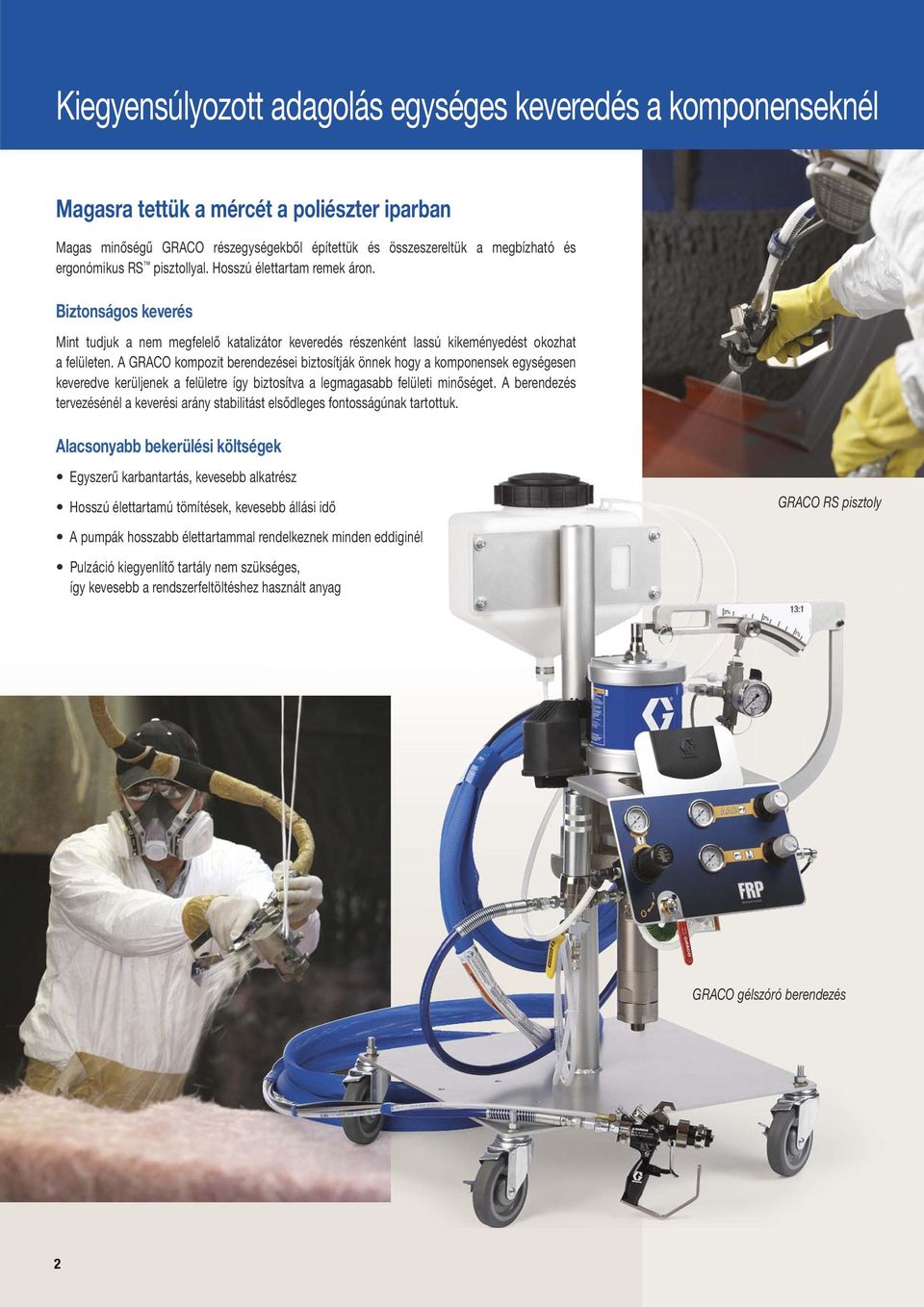

2 Kiegyensúlyozott adagolás egységes keveredés a komponenseknél Magasra tettük a mércét a poliészter iparban Magas minőségű GRACO részegységekből építettük és összeszereltük a megbízható és ergonómikus RS pisztollyal. Hosszú élettartam remek áron. Biztonságos keverés Mint tudjuk a nem megfelelő katalizátor keveredés részenként lassú kikeményedést okozhat a felületen. A GRACO kompozit berendezései biztosítják önnek hogy a komponensek egységesen keveredve kerüljenek a felületre így biztosítva a legmagasabb felületi minőséget. A berendezés tervezésénél a keverési arány stabilitást elsődleges fontosságúnak tartottuk. Alacsonyabb bekerülési költségek Egyszerű karbantartás, kevesebb alkatrész Hosszú élettartamú tömítések, kevesebb állási idő A pumpák hosszabb élettartammal rendelkeznek minden eddiginél Pulzáció kiegyenlítő tartály nem szükséges, így kevesebb a rendszerfeltöltéshez használt anyag GRACO RS pisztoly GRACO gélszóró berendezés 2

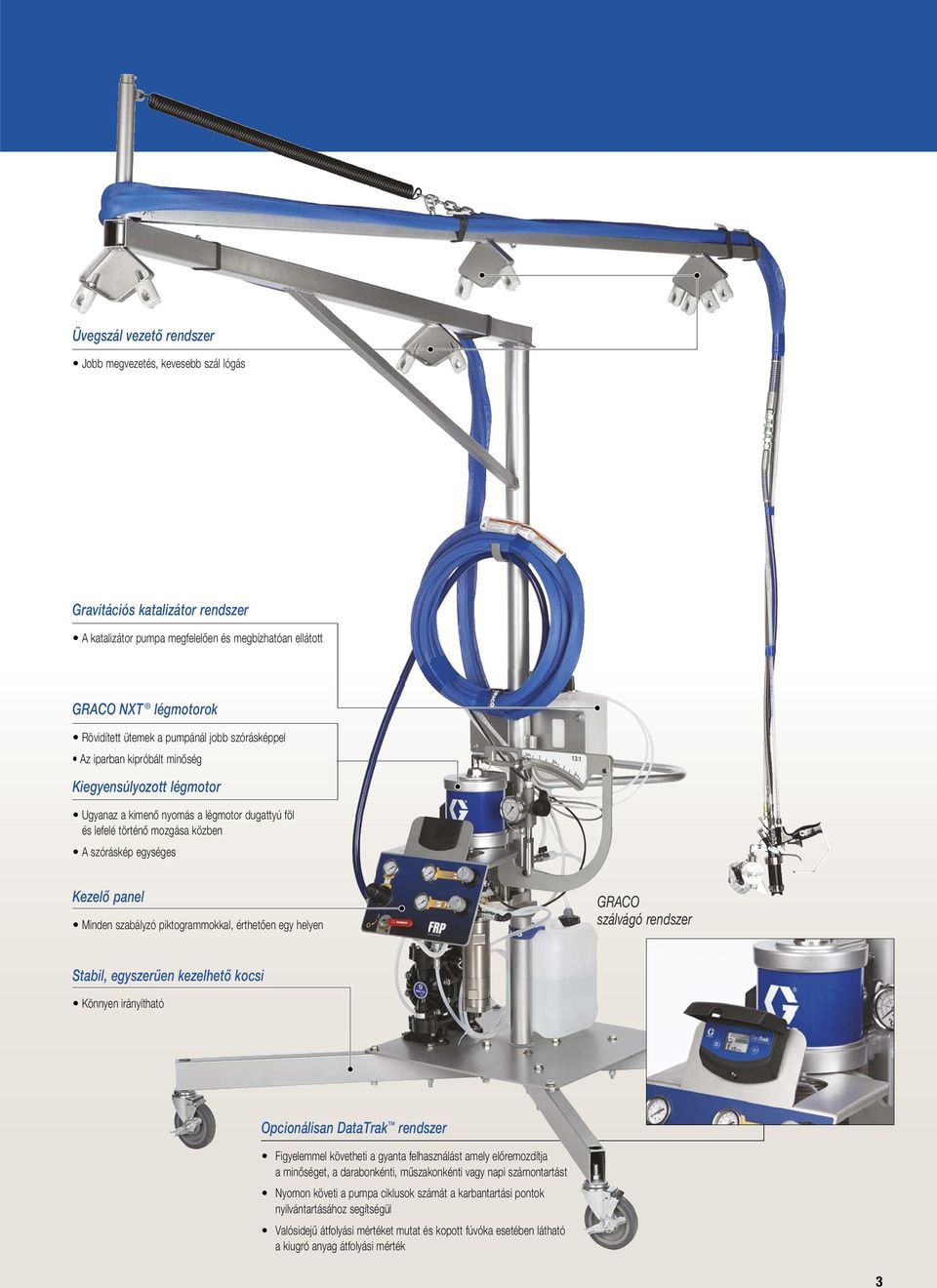

3 Üvegszál vezető rendszer Jobb megvezetés, kevesebb szál lógás Gravitációs katalizátor rendszer A katalizátor pumpa megfelelően és megbízhatóan ellátott GRACO NXT légmotorok Rövidített ütemek a pumpánál jobb szórásképpel Az iparban kipróbált minőség Kiegyensúlyozott légmotor Ugyanaz a kimenő nyomás a légmotor dugattyú föl és lefelé történő mozgása közben A szóráskép egységes Kezelő panel Minden szabályzó piktogrammokkal, érthetően egy helyen GRACO szálvágó rendszer Stabil, egyszerűen kezelhető kocsi Könnyen irányítható Opcionálisan DataTrak rendszer Figyelemmel követheti a gyanta felhasználást amely előremozdítja a minőséget, a darabonkénti, műszakonkénti vagy napi számontartást Nyomon követi a pumpa ciklusok számát a karbantartási pontok nyilvántartásához segítségül Valósidejű átfolyási mértéket mutat és kopott fúvóka esetében látható a kiugró anyag átfolyási mérték 3

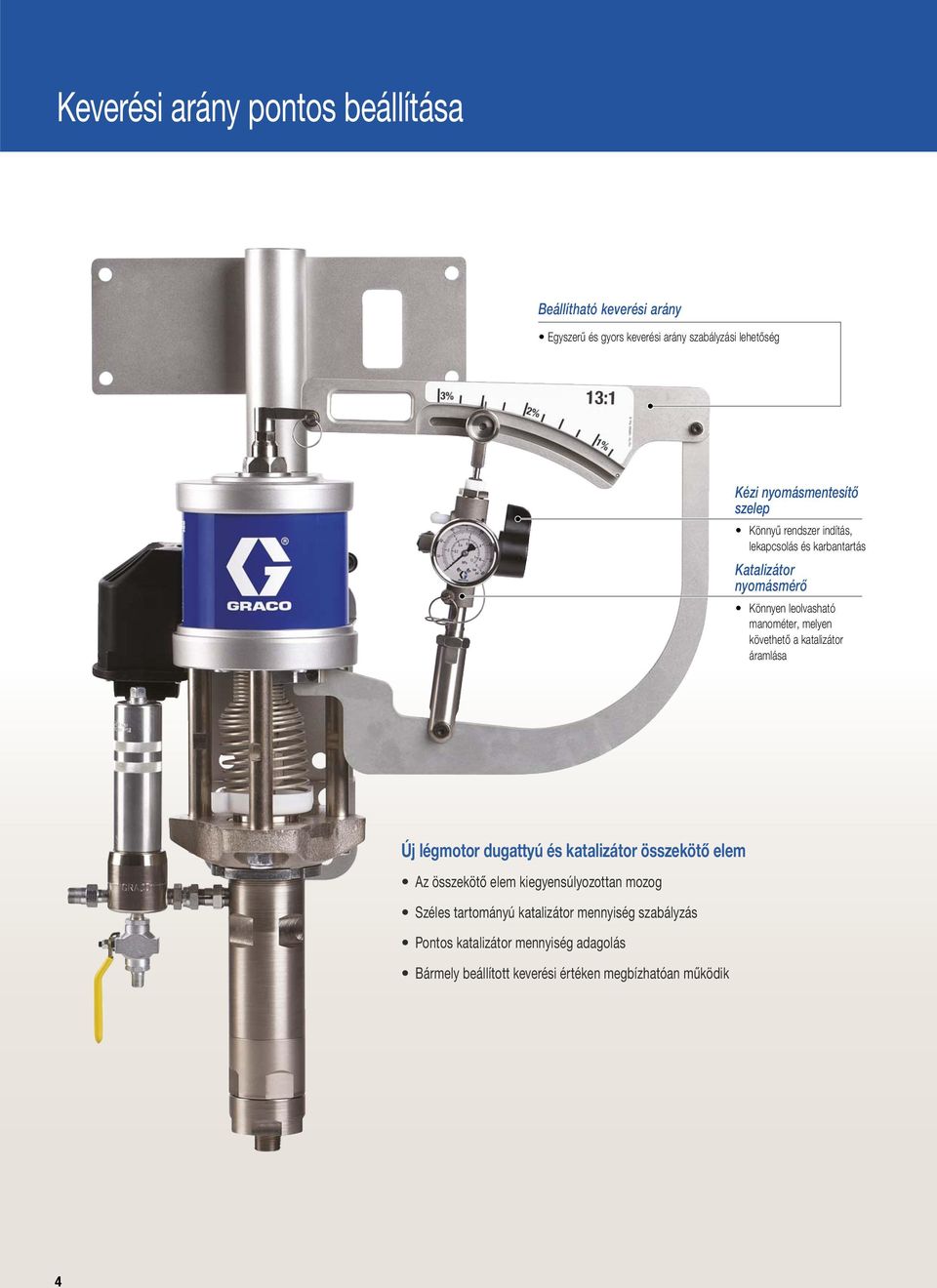

4 Keverési arány pontos beállítása Beállítható keverési arány Egyszerű és gyors keverési arány szabályzási lehetőség Kézi nyomásmentesítő szelep Könnyű rendszer indítás, lekapcsolás és karbantartás Katalizátor nyomásmérő Könnyen leolvasható manométer, melyen követhető a katalizátor áramlása Új légmotor dugattyú és katalizátor összekötő elem Az összekötő elem kiegyensúlyozottan mozog Széles tartományú katalizátor mennyiség szabályzás Pontos katalizátor mennyiség adagolás Bármely beállított keverési értéken megbízhatóan működik 4

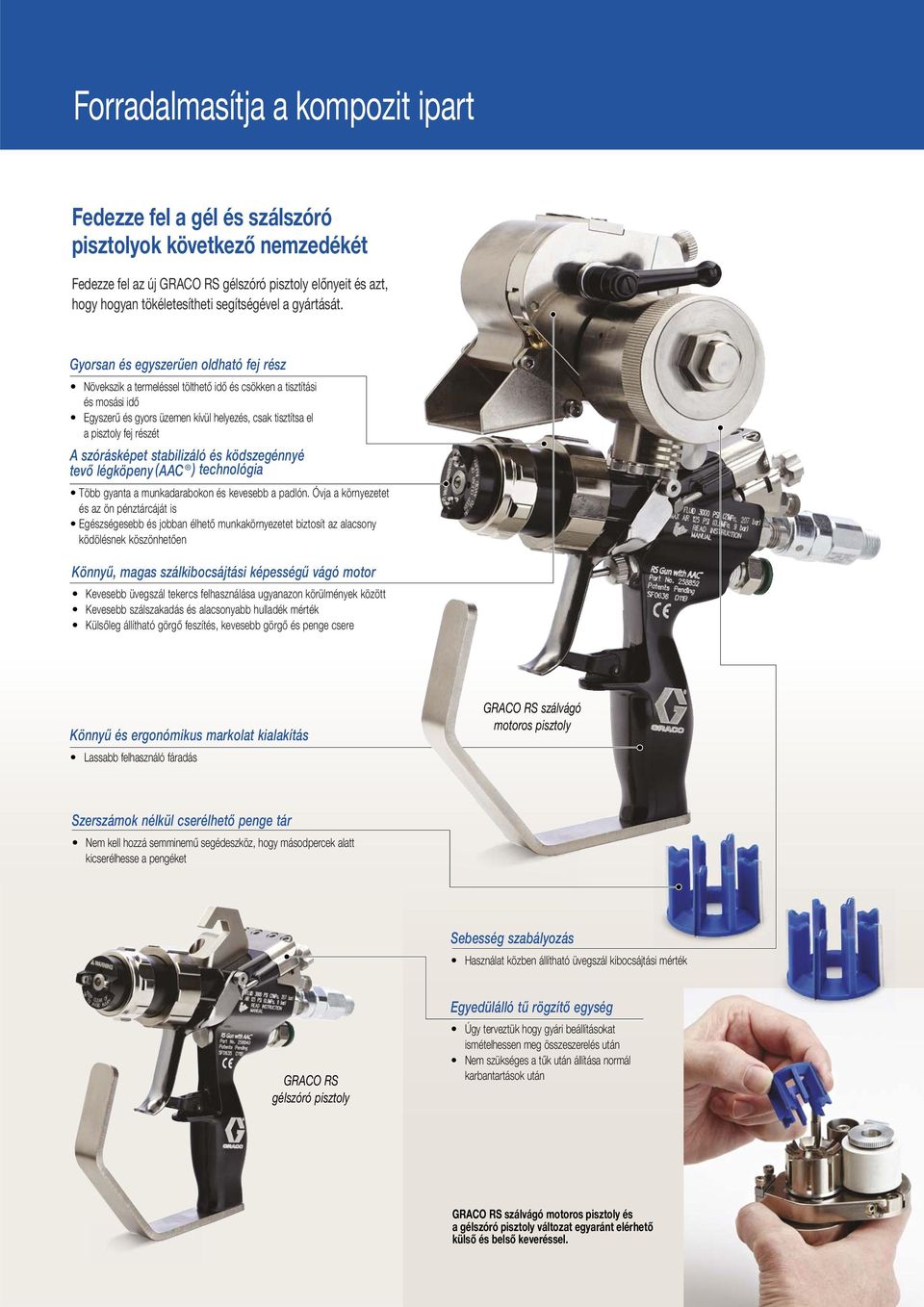

5 Forradalmasítja a kompozit ipart Fedezze fel a gél és szálszóró pisztolyok következő nemzedékét Fedezze fel az új GRACO RS gélszóró pisztoly előnyeit és azt, hogy hogyan tökéletesítheti segítségével a gyártását. Gyorsan és egyszerűen oldható fej rész Növekszik a termeléssel tölthető idő és csökken a tisztítási és mosási idő Egyszerű és gyors üzemen kívül helyezés, csak tisztítsa el a pisztoly fej részét A szórásképet stabilizáló és ködszegénnyé tevő légköpeny (AAC ) technológia Több gyanta a munkadarabokon és kevesebb a padlón. Óvja a környezetet és az ön pénztárcáját is Egészségesebb és jobban élhető munkakörnyezetet biztosít az alacsony ködölésnek köszönhetően Könnyű, magas szálkibocsájtási képességű vágó motor Kevesebb üvegszál tekercs felhasználása ugyanazon körülmények között Kevesebb szálszakadás és alacsonyabb hulladék mérték Külsőleg állítható görgő feszítés, kevesebb görgő és penge csere Könnyű és ergonómikus markolat kialakítás Lassabb felhasználó fáradás GRACO RS szálvágó motoros pisztoly Szerszámok nélkül cserélhető penge tár Nem kell hozzá semminemű segédeszköz, hogy másodpercek alatt kicserélhesse a pengéket Sebesség szabályozás Használat közben állítható üvegszál kibocsájtási mérték GRACO RS gélszóró pisztoly Egyedülálló tű rögzítő egység Úgy terveztük hogy gyári beállításokat ismételhessen meg összeszerelés után Nem szükséges a tűk után állítása normál karbantartások után GRACO RS szálvágó motoros pisztoly és a gélszóró pisztoly változat egyaránt elérhető külső és belső keveréssel. 5

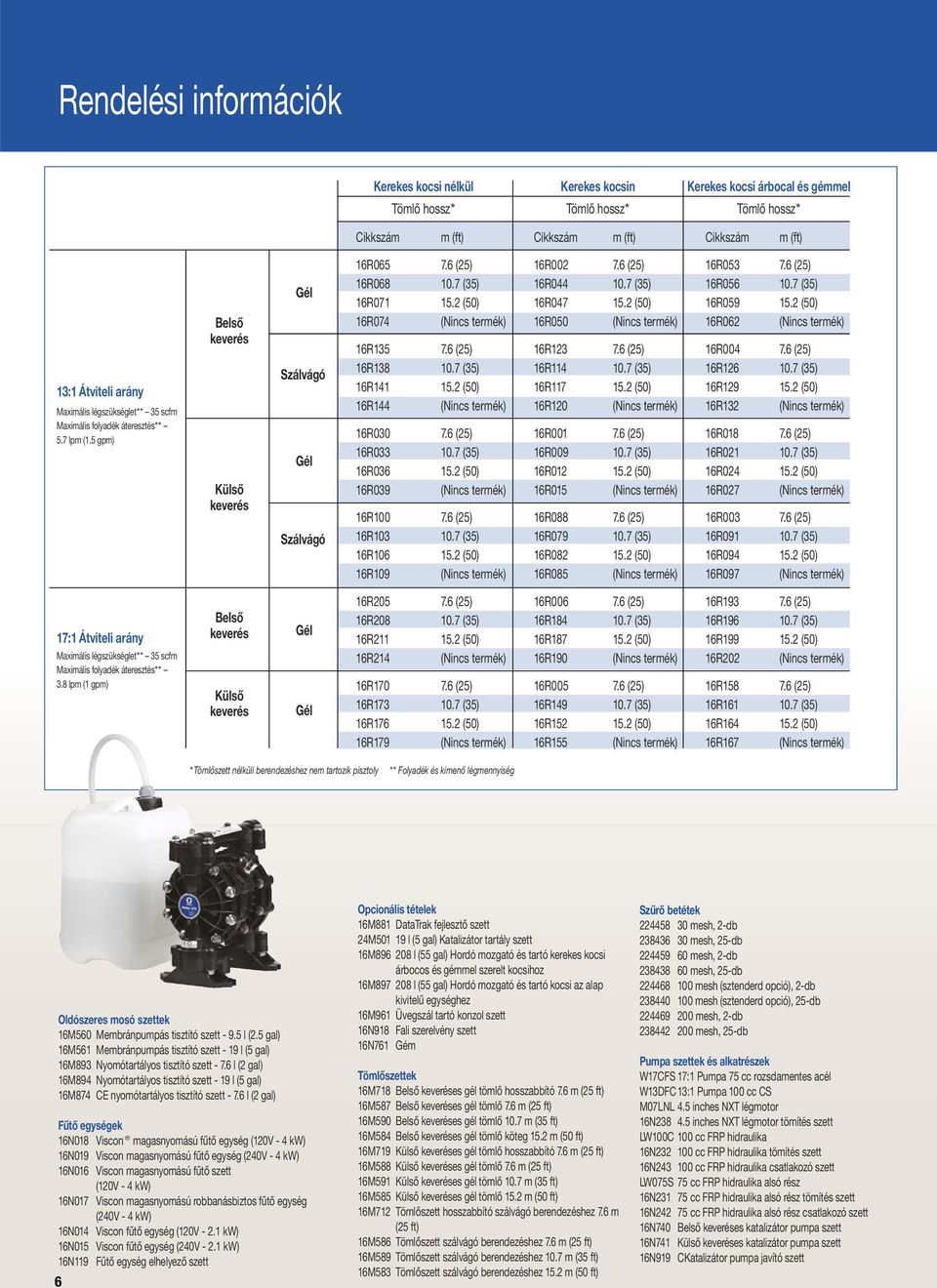

6 Rendelési információk Kerekes kocsi nélkül Kerekes kocsin Kerekes kocsi árbocal és gémmel Tömlő hossz* Tömlő hossz* Tömlő hossz* Cikkszám m (ft) Cikkszám m (ft) Cikkszám m (ft) 13:1 Átviteli arány Maximális légszükséglet** 35 scfm Maximális folyadék áteresztés** 5.7 lpm (1.5 gpm) Belső keverés Külső keverés Gél Szálvágó Gél Szálvágó 16R (25) 16R (25) 16R (25) 16R (35) 16R (35) 16R (35) 16R (50) 16R (50) 16R (50) 16R074 (Nincs termék) 16R050 (Nincs termék) 16R062 (Nincs termék) 16R (25) 16R (25) 16R (25) 16R (35) 16R (35) 16R (35) 16R (50) 16R (50) 16R (50) 16R144 (Nincs termék) 16R120 (Nincs termék) 16R132 (Nincs termék) 16R (25) 16R (25) 16R (25) 16R (35) 16R (35) 16R (35) 16R (50) 16R (50) 16R (50) 16R039 (Nincs termék) 16R015 (Nincs termék) 16R027 (Nincs termék) 16R (25) 16R (25) 16R (25) 16R (35) 16R (35) 16R (35) 16R (50) 16R (50) 16R (50) 16R109 (Nincs termék) 16R085 (Nincs termék) 16R097 (Nincs termék) 17:1 Átviteli arány Maximális légszükséglet** 35 scfm Maximális folyadék áteresztés** 3.8 lpm (1 gpm) Belső keverés Külső keverés Gél Gél 16R (25) 16R (25) 16R (25) 16R (35) 16R (35) 16R (35) 16R (50) 16R (50) 16R (50) 16R214 (Nincs termék) 16R190 (Nincs termék) 16R202 (Nincs termék) 16R (25) 16R (25) 16R (25) 16R (35) 16R (35) 16R (35) 16R (50) 16R (50) 16R (50) 16R179 (Nincs termék) 16R155 (Nincs termék) 16R167 (Nincs termék) * Tömlőszett nélküli berendezéshez nem tartozik pisztoly ** Folyadék és kimenő légmennyiség Oldószeres mosó szettek 16M560 Membránpumpás tisztító szett l (2.5 gal) 16M561 Membránpumpás tisztító szett - 19 l (5 gal) 16M893 Nyomótartályos tisztító szett l (2 gal) 16M894 Nyomótartályos tisztító szett - 19 l (5 gal) 16M874 CE nyomótartályos tisztító szett l (2 gal) Fűtő egységek 16N018 Viscon magasnyomású fűtő egység (120V - 4 kw) 16N019 Viscon magasnyomású fűtő egység (240V - 4 kw) 16N016 Viscon magasnyomású fűtő szett (120V - 4 kw) 16N017 Viscon magasnyomású robbanásbiztos fűtő egység (240V - 4 kw) 16N014 Viscon fűtő egység (120V kw) 16N015 Viscon fűtő egység (240V kw) 16N119 Fűtő egység elhelyező szett 6 Opcionális tételek 16M881 DataTrak fejlesztő szett 24M l (5 gal) Katalizátor tartály szett 16M l (55 gal) Hordó mozgató és tartó kerekes kocsi árbocos és gémmel szerelt kocsihoz 16M l (55 gal) Hordó mozgató és tartó kocsi az alap kivitelű egységhez 16M961 Üvegszál tartó konzol szett 16N918 Fali szerelvény szett 16N761 Gém Tömlőszettek 16M718 Belső keveréses gél tömlő hosszabbító 7.6 m (25 ft) 16M587 Belső keveréses gél tömlő 7.6 m (25 ft) 16M590 Belső keveréses gél tömlő 10.7 m (35 ft) 16M584 Belső keveréses gél tömlő köteg 15.2 m (50 ft) 16M719 Külső keveréses gél tömlő hosszabbító 7.6 m (25 ft) 16M588 Külső keveréses gél tömlő 7.6 m (25 ft) 16M591 Külső keveréses gél tömlő 10.7 m (35 ft) 16M585 Külső keveréses gél tömlő 15.2 m (50 ft) 16M712 Tömlőszett hosszabbító szálvágó berendezéshez 7.6 m (25 ft) 16M586 Tömlőszett szálvágó berendezéshez 7.6 m (25 ft) 16M589 Tömlőszett szálvágó berendezéshez 10.7 m (35 ft) 16M583 Tömlőszett szálvágó berendezéshez 15.2 m (50 ft) Szűrő betétek mesh, 2-db mesh, 25-db mesh, 2-db mesh, 25-db mesh (sztenderd opció), 2-db mesh (sztenderd opció), 25-db mesh, 2-db mesh, 25-db Pumpa szettek és alkatrészek W17CFS 17:1 Pumpa 75 cc rozsdamentes acél W13DFC 13:1 Pumpa 100 cc CS M07LNL 4.5 inches NXT légmotor 16N inches NXT légmotor tömítés szett LW100C 100 cc FRP hidraulika 16N cc FRP hidraulika tömítés szett 16N cc FRP hidraulika csatlakozó szett LW075S 75 cc FRP hidraulika alsó rész 16N cc FRP hidraulika alsó rész tömítés szett 16N cc FRP hidraulika alsó rész csatlakozó szett 16N740 Belső keveréses katalizátor pumpa szett 16N741 Külső keveréses katalizátor pumpa szett 16N919 CKatalizátor pumpa javító szett

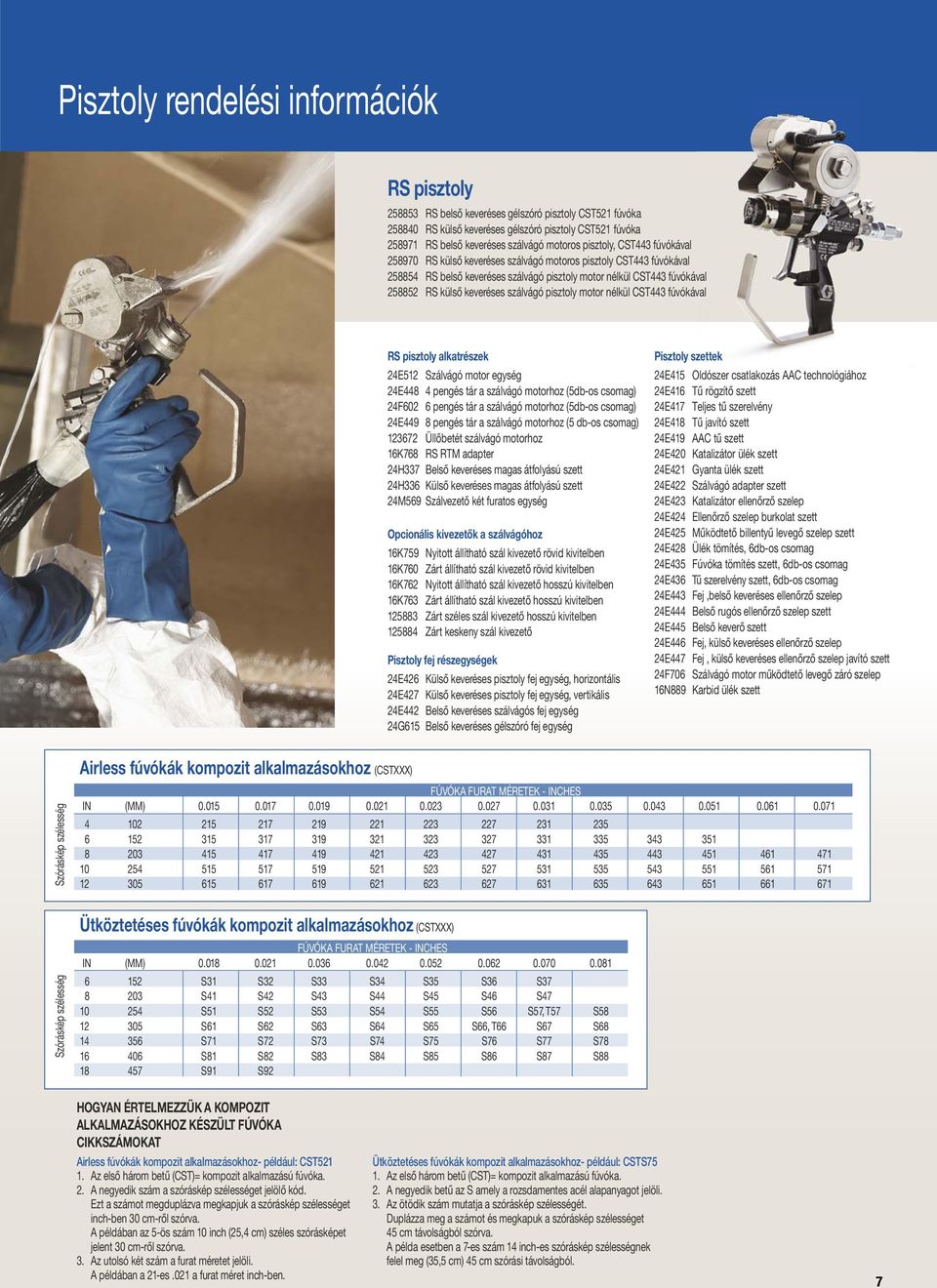

7 Pisztoly rendelési információk RS pisztoly RS belső keveréses gélszóró pisztoly CST521 fúvóka RS külső keveréses gélszóró pisztoly CST521 fúvóka RS belső keveréses szálvágó motoros pisztoly, CST443 fúvókával RS külső keveréses szálvágó motoros pisztoly CST443 fúvókával RS belső keveréses szálvágó pisztoly motor nélkül CST443 fúvókával RS külső keveréses szálvágó pisztoly motor nélkül CST443 fúvókával RS pisztoly alkatrészek 24E512 Szálvágó motor egység 24E448 4 pengés tár a szálvágó motorhoz (5db-os csomag) 24F602 6 pengés tár a szálvágó motorhoz (5db-os csomag) 24E449 8 pengés tár a szálvágó motorhoz (5 db-os csomag) Üllőbetét szálvágó motorhoz 16K768 RS RTM adapter 24H337 Belső keveréses magas átfolyású szett 24H336 Külső keveréses magas átfolyású szett 24M569 Szálvezető két furatos egység Opcionális kivezetők a szálvágóhoz 16K759 Nyitott állítható szál kivezető rövid kivitelben 16K760 Zárt állítható szál kivezető rövid kivitelben 16K762 Nyitott állítható szál kivezető hosszú kivitelben 16K763 Zárt állítható szál kivezető hosszú kivitelben Zárt széles szál kivezető hosszú kivitelben Zárt keskeny szál kivezető Pisztoly fej részegységek 24E426 Külső keveréses pisztoly fej egység, horizontális 24E427 Külső keveréses pisztoly fej egység, vertikális 24E442 Belső keveréses szálvágós fej egység 24G615 Belső keveréses gélszóró fej egység Pisztoly szettek 24E415 Oldószer csatlakozás AAC technológiához 24E416 Tű rögzítő szett 24E417 Teljes tű szerelvény 24E418 Tű javító szett 24E419 AAC tű szett 24E420 Katalizátor ülék szett 24E421 Gyanta ülék szett 24E422 Szálvágó adapter szett 24E423 Katalizátor ellenőrző szelep 24E424 Ellenőrző szelep burkolat szett 24E425 Működtető billentyű levegő szelep szett 24E428 Ülék tömítés, 6db-os csomag 24E435 Fúvóka tömítés szett, 6db-os csomag 24E436 Tű szerelvény szett, 6db-os csomag 24E443 Fej,belső keveréses ellenőrző szelep 24E444 Belső rugós ellenőrző szelep szett 24E445 Belső keverő szett 24E446 Fej, külső keveréses ellenőrző szelep 24E447 Fej, külső keveréses ellenőrző szelep javító szett 24F706 Szálvágó motor működtető levegő záró szelep 16N889 Karbid ülék szett Szóráskép szélesség Airless fúvókák kompozit alkalmazásokhoz (CSTXXX) FÚVÓKA FURAT MÉRETEK - INCHES IN (MM) Szóráskép szélesség Ütköztetéses fúvókák kompozit alkalmazásokhoz (CSTXXX) FÚVÓKA FURAT MÉRETEK - INCHES IN (MM) S31 S32 S33 S34 S35 S36 S S41 S42 S43 S44 S45 S46 S S51 S52 S53 S54 S55 S56 S57, T57 S S61 S62 S63 S64 S65 S66, T66 S67 S S71 S72 S73 S74 S75 S76 S77 S S81 S82 S83 S84 S85 S86 S87 S S91 S92 HOGYAN ÉRTELMEZZÜK A KOMPOZIT ALKALMAZÁSOKHOZ KÉSZÜLT FÚVÓKA CIKKSZÁMOKAT Airless fúvókák kompozit alkalmazásokhoz- például: CST Az első három betű (CST)= kompozit alkalmazású fúvóka. 2. A negyedik szám a szóráskép szélességet jelölő kód. Ezt a számot megduplázva megkapjuk a szóráskép szélességet inch-ben 30 cm-ről szórva. A példában az 5-ös szám 10 inch (25,4 cm) széles szórásképet jelent 30 cm-ről szórva. 3. Az utolsó két szám a furat méretet jelöli. A példában a 21-es.021 a furat méret inch-ben. Ütköztetéses fúvókák kompozit alkalmazásokhoz- például: CSTS75 1. Az első három betű (CST)= kompozit alkalmazású fúvóka. 2. A negyedik betű az S amely a rozsdamentes acél alapanyagot jelöli. 3. Az ötödik szám mutatja a szóráskép szélességét. Duplázza meg a számot és megkapuk a szóráskép szélességet 45 cm távolságból szórva. A példa esetben a 7-es szám 14 inch-es szóráskép szélességnek felel meg (35,5 cm) 45 cm szórási távolságból. 7

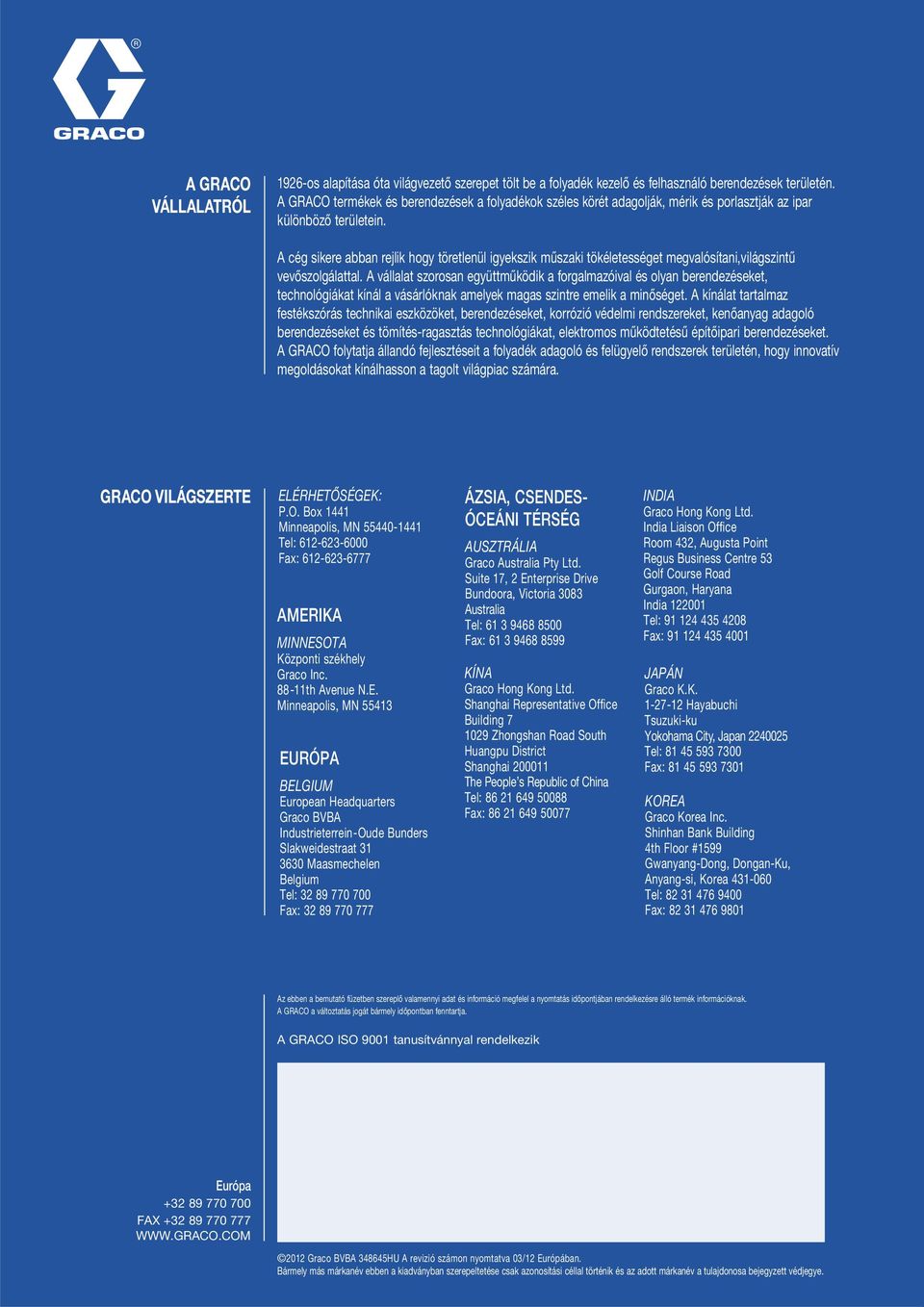

8 A GRACO VÁLLALATRÓL 1926-os alapítása óta világvezető szerepet tölt be a folyadék kezelő és felhasználó berendezések területén. A GRACO termékek és berendezések a folyadékok széles körét adagolják, mérik és porlasztják az ipar különböző területein. A cég sikere abban rejlik hogy töretlenül igyekszik műszaki tökéletességet megvalósítani,világszintű vevőszolgálattal. A vállalat szorosan együttműködik a forgalmazóival és olyan berendezéseket, technológiákat kínál a vásárlóknak amelyek magas szintre emelik a minőséget. A kínálat tartalmaz festékszórás technikai eszközöket, berendezéseket, korrózió védelmi rendszereket, kenőanyag adagoló berendezéseket és tömítés-ragasztás technológiákat, elektromos működtetésű építőipari berendezéseket. A GRACO folytatja állandó fejlesztéseit a folyadék adagoló és felügyelő rendszerek területén, hogy innovatív megoldásokat kínálhasson a tagolt világpiac számára. GRACO VILÁGSZERTE ELÉRHETŐSÉGEK: P.O. Box 1441 Minneapolis, MN Tel: Fax: AMERIKA MINNESOTA Központi székhely Graco Inc th Avenue N.E. Minneapolis, MN EURÓPA BELGIUM European Headquarters Graco BVBA Industrieterrein-Oude Bunders Slakweidestraat Maasmechelen Belgium Tel: Fax: ÁZSIA, CSENDES- ÓCEÁNI TÉRSÉG AUSZTRÁLIA Graco Australia Pty Ltd. Suite 17, 2 Enterprise Drive Bundoora, Victoria 3083 Australia Tel: Fax: KÍNA Graco Hong Kong Ltd. Shanghai Representative Office Building Zhongshan Road South Huangpu District Shanghai The People s Republic of China Tel: Fax: INDIA Graco Hong Kong Ltd. India Liaison Office Room 432, Augusta Point Regus Business Centre 53 Golf Course Road Gurgaon, Haryana India Tel: Fax: JAPÁN Graco K.K Hayabuchi Tsuzuki-ku Yokohama City, Japan Tel: Fax: KOREA Graco Korea Inc. Shinhan Bank Building 4th Floor #1599 Gwanyang-Dong, Dongan-Ku, Anyang-si, Korea Tel: Fax: Az ebben a bemutató füzetben szereplő valamennyi adat és információ megfelel a nyomtatás időpontjában rendelkezésre álló termék információknak. A GRACO a változtatás jogát bármely időpontban fenntartja. A GRACO ISO 9001 tanusítvánnyal rendelkezik Európa FAX Graco BVBA HU A revizió számon nyomtatva 03/12 Európában. Bármely más márkanév ebben a kiadványban szerepeltetése csak azonosítási céllal történik és az adott márkanév a tulajdonosa bejegyzett védjegye.
