1 Airless tartozékok Hozza ki legtöbbet berendezéséből Válassza ki a megfelelő tartozékot a kényelem és teljesítmény optimalizálása érdekében Dolgozzon gyorsabban, könnyebben és tisztábban Használja ki maximálisan szóróberendezése kapacitását Minden airless alkalmazás AIRLESS TARTOZÉKOK

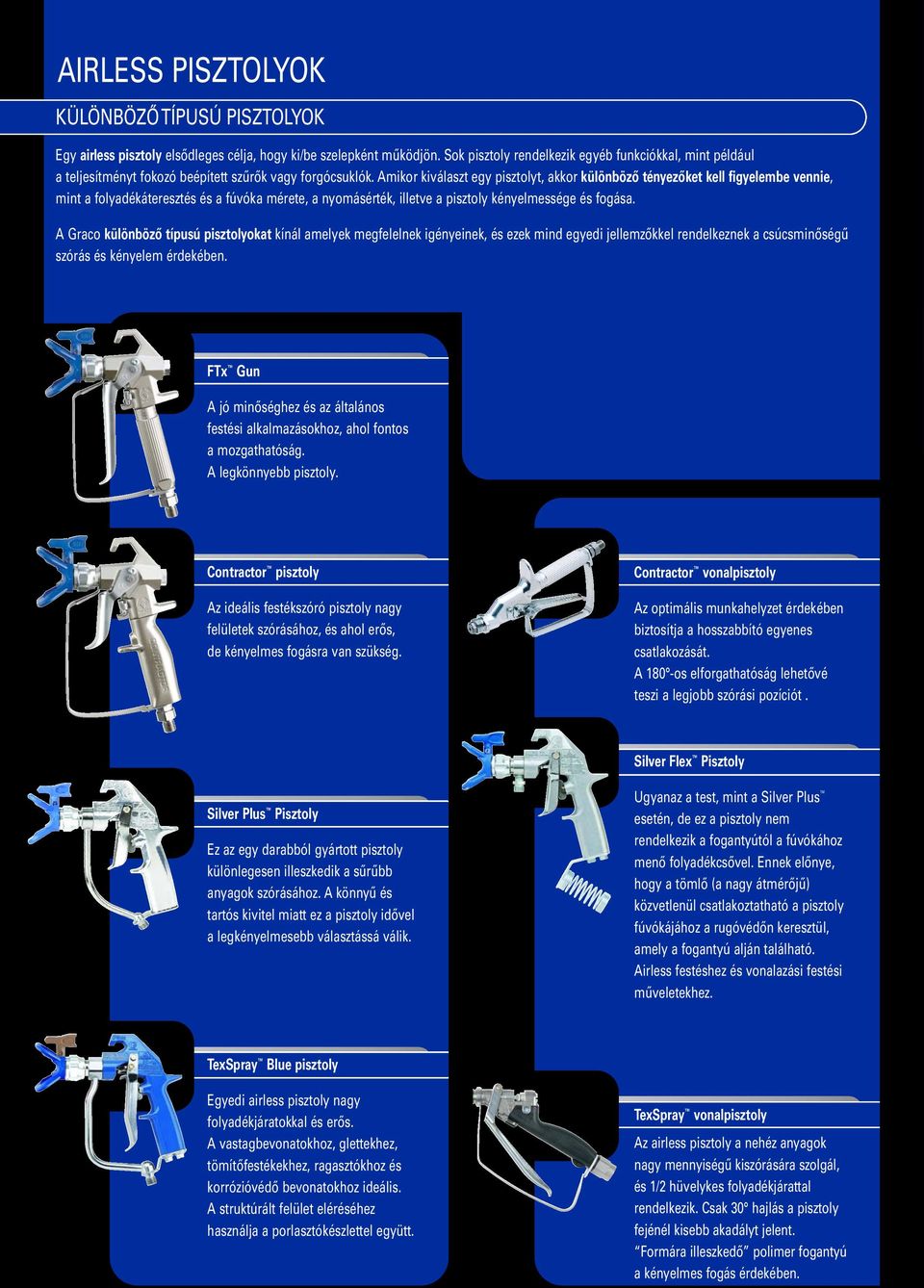

2 AIRLESS PISZTOLYOK KÜLÖNBÖZŐ TÍPUSÚ PISZTOLYOK Egy airless pisztoly elsődleges célja, hogy ki/be szelepként működjön. Sok pisztoly rendelkezik egyéb funkciókkal, mint például a teljesítményt fokozó beépített szűrők vagy forgócsuklók. Amikor kiválaszt egy pisztolyt, akkor különböző tényezőket kell figyelembe vennie, mint a folyadékáteresztés és a fúvóka mérete, a nyomásérték, illetve a pisztoly kényelmessége és fogása. A Graco különböző típusú pisztolyokat kínál amelyek megfelelnek igényeinek, és ezek mind egyedi jellemzőkkel rendelkeznek a csúcsminőségű szórás és kényelem érdekében. FTx Gun A jó minőséghez és az általános festési alkalmazásokhoz, ahol fontos a mozgathatóság. A legkönnyebb pisztoly. Contractor pisztoly Az ideális festékszóró pisztoly nagy felületek szórásához, és ahol erős, de kényelmes fogásra van szükség. Contractor vonalpisztoly Az optimális munkahelyzet érdekében biztosítja a hosszabbító egyenes csatlakozását. A 180 -os elforgathatóság lehetővé teszi a legjobb szórási pozíciót. Silver Flex Pisztoly Silver Plus Pisztoly Ez az egy darabból gyártott pisztoly különlegesen illeszkedik a sűrűbb anyagok szórásához. A könnyű és tartós kivitel miatt ez a pisztoly idővel a legkényelmesebb választássá válik. Ugyanaz a test, mint a Silver Plus esetén, de ez a pisztoly nem rendelkezik a fogantyútól a fúvókához menő folyadékcsővel. Ennek előnye, hogy a tömlő (a nagy átmérőjű) közvetlenül csatlakoztatható a pisztoly fúvókájához a rugóvédőn keresztül, amely a fogantyú alján található. Airless festéshez és vonalazási festési műveletekhez. TexSpray Blue pisztoly Egyedi airless pisztoly nagy folyadékjáratokkal és erős. A vastagbevonatokhoz, glettekhez, tömítőfestékekhez, ragasztókhoz és korrózióvédő bevonatokhoz ideális. A struktúrált felület eléréséhez használja a porlasztókészlettel együtt. TexSpray vonalpisztoly Az airless pisztoly a nehéz anyagok nagy mennyiségű kiszórására szolgál, és 1/2 hüvelykes folyadékjárattal rendelkezik. Csak 30 hajlás a pisztoly fejénél kisebb akadályt jelent. Formára illeszkedő polimer fogantyú a kényelmes fogás érdekében.

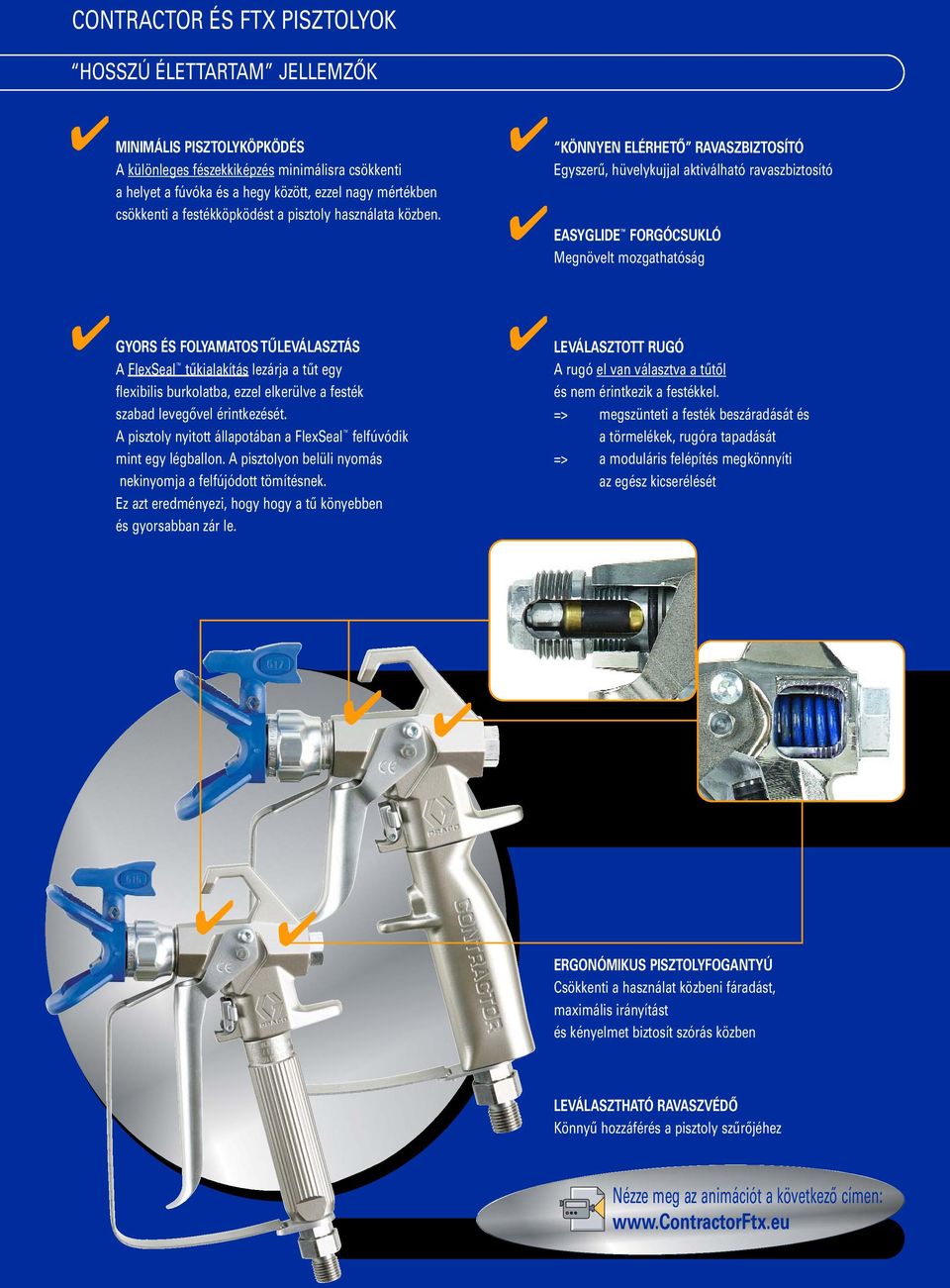

3 CONTRACTOR ÉS FTX PISZTOLYOK HOSSZÚ ÉLETTARTAM JELLEMZŐK MINIMÁLIS PISZTOLYKÖPKÖDÉS A különleges fészekkiképzés minimálisra csökkenti a helyet a fúvóka és a hegy között, ezzel nagy mértékben csökkenti a festékköpködést a pisztoly használata közben. GYORS ÉS FOLYAMATOS TŰLEVÁLASZTÁS A FlexSeal tűkialakítás lezárja a tűt egy flexibilis burkolatba, ezzel elkerülve a festék szabad levegővel érintkezését. A pisztoly nyitott állapotában a FlexSeal felfúvódik mint egy légballon. A pisztolyon belüli nyomás nekinyomja a felfújódott tömítésnek. Ez azt eredményezi, hogy hogy a tű könyebben és gyorsabban zár le. KÖNNYEN ELÉRHETŐ RAVASZBIZTOSÍTÓ Egyszerű, hüvelykujjal aktiválható ravaszbiztosító EASYGLIDE FORGÓCSUKLÓ Megnövelt mozgathatóság LEVÁLASZTOTT RUGÓ A rugó el van választva a tűtől és nem érintkezik a festékkel. => megszünteti a festék beszáradását és a törmelékek, rugóra tapadását => a moduláris felépítés megkönnyíti az egész kicserélését ERGONÓMIKUS PISZTOLYFOGANTYÚ Csökkenti a használat közbeni fáradást, maximális irányítást és kényelmet biztosít szórás közben LEVÁLASZTHATÓ RAVASZVÉDŐ Könnyű hozzáférés a pisztoly szűrőjéhez Nézze meg az animációt a következő címen:

4

5 PISZTOLY GYORSHIVATKOZÁSI TÁBLÁZAT Contractor FTx Contractor Soros Silver Plus Silver Flex TexSpray Kék TexSpray Vonal PISZTOLY-/FÚVÓKA-/TÖMLŐKÉSZLETEK HATÉKONYSÁG OPTIMALIZÁLÁSA Amikor egyszerűen csak ki kell cserélni az elkopott szórókészleteit, vagy akar egy külön összeállítást az oldószeres, és egy másikat a vízes alapú anyagokhoz: teljes pisztoly-, fúvóka és tömlőkészletek kaphatók a fent említett pisztolytípusok mindegyikéhez. Optimalizálja a kényelmet és hatékonyságot az egyes felhasználási területeknek megfelelő pisztoly-, fúvóka- és tömlőkészletek felhasználásával.

6 FÚVÓKATARTÓK ÉS FÚVÓKÁK A MUNKÁNAK MEGFELELŐ FÚVÓKA KIVÁLASZTÁSA ALAPVETŐ FONTOSSÁGÚ Optimalizálja a teljesítményt, javítja a munka minőségét és csökkenti a költségeit. A Graco különleges RAC X SwitchTips fúvókái különleges, hosszú élettartamú fúvókák, amelyek hosszú időn keresztül széles szórásképet biztosítanak. A nagy méretválasztékban kapható RAC X fúvókákkal lakkok, latex és struktur anyagok szórhatók. A megfelelő fúvókatartókat az optimális munkabiztonság szempontjai szerint tervezték meg. A RAC X fúvókák optimális választéka most lehetővé teszi az egyes alkalmazásokhoz megfelelő fúvókák kiválasztását. A nekik megfelelő felhasználási területnek megfelelően különböző színben kaphatók. A ZÖLD FFA fúvóka minden finom szórási felhasználáshoz alkalmas. A KÉK PAA fúvóka minden professzionális airless felhasználáshoz alkalmas. A BARNA HDA fúvóka minden nehézkorrózióvédelmi és struktur felhasználáshoz alkalmas. A színkód mellett a RAC X HDA fúvókák tartalmaznak számos NAGY FÚVÓKA MÉRETET is, amelyeket speciálisan a nagy teljesítményű igényekhez fejleszttettek ki. A RAC X fúvókák szabadalmaztatott Long Life (Hosszú élettartam) kivitele segít a festést végző személynek a munkaidő megtakarításában, és mellette kiváló porlasztást és felületi minőséget biztosít. Egy különleges zárófül biztosítja, hogy a fúvóka szilárdan a fúvóka tartóban maradjon. A WideRac fúvóka 60 cm széles szórásképe fele idő alatt fedi be a felületet: tökéletes a nagy volumenű felhasználásokhoz. Tartomány FFA-xxx Nyílásméret cm cm cm SZÓRÁS SZÉLESSÉG 20 cm 25 cm cm cm 40 cm WA-xxxx 60 cm Szivattyú szűrő Pisztoly szűrő JAVASOLT EGYEZÉS* 200 Mesh 100 Mesh (287032) 100 Mesh PAA-xxx Mesh 30 Mesh 60 Mesh (287033) nincs HDA-xxx Mesh nincs nincs * az anyag minőségétől függ

7 SZŰRŐK FELÜLET MINŐSÉGÉNEK OPTIMALIZÁLÁSA B A szűrők használata megakadályozza, hogy a por és a szennyeződés keresztüljusson a szórórendszeren. Ezek minimálisra csökkentik a fúvóka eltömődését és optimalizálják a felületi minőséget. A standard airless rendszerekben a festék 3 szűrőn halad keresztül a porlasztás előtt: szívószűrő (A), szivattyúszűrő (B) és a pisztoly szűrője (C). Az első szűrő a legritkább, az utolsó a legsűrűbb. A szűrő méretét a hálószemek száma (Mesh)határozza meg. Minél több a hálószem, annál több anyagot szűr ki. Alacsonyabb viszkozitású anyagok esetén kisebb szűrő használata javasolt (100 Mesh), illetve nagyobb szűrő (60 Mesh) a sűrűbb anyagok, például latex festékek használata esetén. C A A Graco egyedi EasyOut szűrőmegoldása a festéket a szűrőből kifelé szűri meg, hatékonyan felfogva minden törmeléket a szűrőháló belsejében. EREDMÉNY : nagyon könnyen eltávolítható, tisztítható és újra felhasználható. TÖMLŐK ÁRAMLÁS ÉS NYOMÁS OPTIMALIZÁLÁSA A BlueMax II tömlő a legújabb tömlőtechnológia. Az iparág egyik legkisebb tömegű tömlője, és ezen felül a leghajlékonyabb is. Végül, de nem utolsósorban, ezek a tömlők a legmagasabb teljesítményt biztosítják végig a pisztolyig. Ügyeljen arra, hogy BlueMax II tömlőt rendeljen. A tömlő meghosszabbítása esetén (15 m felett), mindig javasolt megnövelni a tömlő átmérőjét. A nagyobb átmérő lecsökkenti a súrlódást. A standard felhasználások esetén legalább a hossz felénél, illetve a sűrű anyagok használatánál a teljes hosszon. Ennek az általános szabálynak a használatával megtartja a pisztoly megfelelő teljesítményét. PÉLDA Festés Ultra Max II használatával 30 m 1/4" x 15 m + 1/4" x 15 m + hajlékony tömlő 45 m 3/8" x 30 m + 1/4" x 15 m + hajlékony tömlő Struktúrszórás Mark V használatával 22,5 m 3/8" x 15 m + 3/8" x 7,5 m + hajlékony tömlő Strukturszórás Mark X használatával 45 m 1/2" x 45 m + hajlékony tömlő A Graco tömlőválasztéka 3/16", 1/4" - 3/8" átmérőkből áll, a hosszok pedig 4,5 m - 30 m között vannak. A munka közbeni kényelem maximálizálása érdekében a BlueMax hajlékony tömlő 0,9 m hossztól rendelhetők.

8 CSÖKKENTETT MELLÉKSZÓRÁST BIZTOSÍTÓ KÉSZLET HATÉKONYSÁG OPTIMALIZÁLÁSA A szórás közbeni túlszórás jelentős csökkentéséhez lecsökkentheti a nyomást, a faltól való távolságot, leszűkítheti a szórás szögét, minimálisra csökkentheti a fúvóka nyílását és a felülethez képest megfelelő szögben tarthatja a pisztolyt. Nehéz ezt mindet egyszerre elvégezni? Semmi probléma. A csökkentett túlszórást igénylő alkalmazások követelményeinek megfelelése érdekében a Graco olyan különleges szórókészleteket hozott létre, amelyek gyakorlatilag megszüntetik a túlszórást. Különösen lényeges a külső munkáknál, de a belsőknél is, hogy ez a készlet optimális a festék felhordására, amit utána egyszerűen csak vissza kell görgőzni. A számű készletben 2 fúvóka (LL5321, LL5419) található. Nézze meg az animációt a következő címen: TARTÁLY ÉS MÁNGORLÓ TERMELÉKENYSÉG OPTIMALIZÁLÁSA A gravitáció felhasználásával táplálja meg a szivattyút. Ennek előnyei a sűrű anyagok, például glettek és töltőanyagok használatakor jelentkeznek. A nagy űrtartalom az újratöltés előtt hosszabb idejű munkát tesz lehetővé. Az anyagok munkanapok közötti tárolására és szállítására használható. Különösen nagy pneumatikus kerekekkel rendelkezik, bárhova elvihető a munka helyszínén, még lépcsőkön is. Ha műanyag zsákos anyagokat használ, akkor használja a mángorlót. Ezért a kérdés nem az, Miért tartály?, hanem hogy Miért nem használ egyet? FOLYADÉKOK TSL Különleges összetevői megnövelik a szivattyútömítések élettartamát. A munkát mindig azzal kezdje, hogy a nedvesítő csészébe belecseppent néhány cseppet. Ennek rendeltetése, hogy a tömítéseket kenje, és megakadályozza, hogy a por és törmelék megszáradjon a dugattyún. Szivattyútartosító Dupla rendeltetés: 1. A hosszú tárolási idő alatt tömény állapotban: kenőanyag és fagyálló egyben 2. Hígítsa fel vízzel (20%) a hatékonyabb napi tisztítás érdekében 0,25l (206994) 1l (206995) 3,8l (206996) 1l (253574) 3,8l (245133)

9

10 ÉRJEN MESSZEBBRE Tartozékok teljes kínálatát fejlesztettük ki a kényelem, a sebesség és termelékenység megnövelése érdekében, amikor nehezen elérhető területeket kell festenie. Felejtse el a létrákon és állványzatokon való fel-le szaladgálást. Felejtse el a fúvóka és a felület nagy távolsága miatti túlszórást, amellyel festéket pocsékolna. A munkának megfelelő szerszám kiválasztásával megkönnyíti életét, és vállalkozása nagyobb profitot termel. FÚVÓKA HOSSZABBÍTÓK KÉNYELEM OPTIMALIZÁLÁSA Gondoljon egy mennyezet szórására. A megfelelő fúvóka hosszabbítóval a munkát egyetlen menetben el tudja végezni. A hosszabbítók fúvókatartókkal készülnek és egyszerűen felszerelhetők az airless pisztoly végére. 25, 40, 50 vagy 75 cm méretben. RUDAK SOKOLDALÚSÁG OPTIMALIZÁLÁSA Egyértelműen egyike a leghasznosabb, kihagyhatatlan tartozékoknak. Kezdje egy rúddal, és egészítse ki a megfelelő tartozékokkal. A rudaink bizonyítottan választékunk legsokoldalúbb tartozékai. A tartozékjavaslatokat a jobboldali táblázatban találhatja meg. HOSSZÚSZÁRÚ PISZTOLYOK BIZTONSÁG OPTIMALIZÁLÁSA A teljes és szórásra kész hosszúszárú pisztolyok rendelkeznek a rúd és a fej közötti könnyeb rúd előnyével. A forgófej segítségével mindig beállíthatja a megfelelő szórási szöget. A fej egy leválasztó tűvel rendelkezik, amely gyakorlatilag megszünteti a köpködést. 90 cm vagy 180 cm RAC X konfigurációban rendelhető.

11 MODULÁRIS RENDSZER Egy vonalpisztolyról a következőket teheti: CleanShot Fix hosszabbítók 90 cm cm alap vonalpisztoly (CleanShot nélkül) (opcionális) 45 szögadapter (224399) Fix HD rudak 25 cm cm cm cm cm CleanShot létrehozása Vonalpisztoly Teleszkópikus henger Bővítések cm cm cm extra hosszú kinyúlószerszámot képez egy teddyhenger

12 BELSŐ FELTÖLTÉSŰ TEDDY HENGEREK Olyan kisebb munkák esetén, ahol olyan körülmények akadályozhatják meg a szórást, mint a szél, és nincs szükség az airless szórás minőségére, ott a teddy hengeres felhordás jelenti az alternatívát. A szóróberendezés teddyhengeres használata jelentős előnyöket biztosít? SOKKAL GYORSABB Nem kell megállnia és minden egyes alkalommal lehajolnia a festéktálcához, amikor a hengernek festékre van szüksége, csak húzza meg a fogantyút és a festék a hengerre jut. FOLYAMATOS FORGÁS Állandó forgás, mindig nedves a nedvesen. Nem jelennek meg többé száraz foltok és kevesebb erővel felhordható a festék a falra. EGYENLETES FESTÉKELOSZTÁS Pontosan szabályozható a szükséges festék mennyisége. Egy hagyományos henger esetén a festéket fel kell vinni a görgőre egy rácson való görgetéssel, mielőtt felhordaná a falra. A belső feltöltésű hengereken egy belső járat osztja el egyenletesen a festéket a görgő felületére, és ezzel sokkal egybefüggőbb és jobb felületet biztosít. A Graco belső feltöltésű hengereit 30 és 180 cm között változó hosszú fix- és teleszkópos készletek választékával ajánlja, A felülettől és a felhordási minőségtől függően választhat ki különböző hengereket: PERFORÁLT SZINTETIKUS BURKOLAT Ideális olyan felületekhez, mint a padlók, falak és mennyezetek , mm vastagságban, 23 vagy 30 cm szélességben. PERFORÁLT MEGERŐSÍTETT BURKOLAT Tartalmaz egy habosított betétet a henger és a belső henger között. Ezek a rostból készült burkolatok különösen jól alkalmazkodnak a feladathoz az olyan egyenetlen felületekhez, mint a külső falak mm vastagság, 23 cm szélesség. HASZNÁLATRA KÉSZ KÉSZLETEK Belső cm rögzített - fejjel - pisztoly nélkül Teleszkópos (45-90 cm) - pisztoly nélkül cm rögzített - fejjel & pisztoly Külső Fix 30 cm 14 mm szálhossz Vonalpisztoly Fix 45 cm 14 mm szálhoz Vonalpisztoly Fix 90 cm 14 mm szálhossz Vonalpisztoly Teleszkópos cm 20 mm szálhossz Vonalpisztoly Teleszkópos cm 20 mm szálhossz Vonalpisztoly

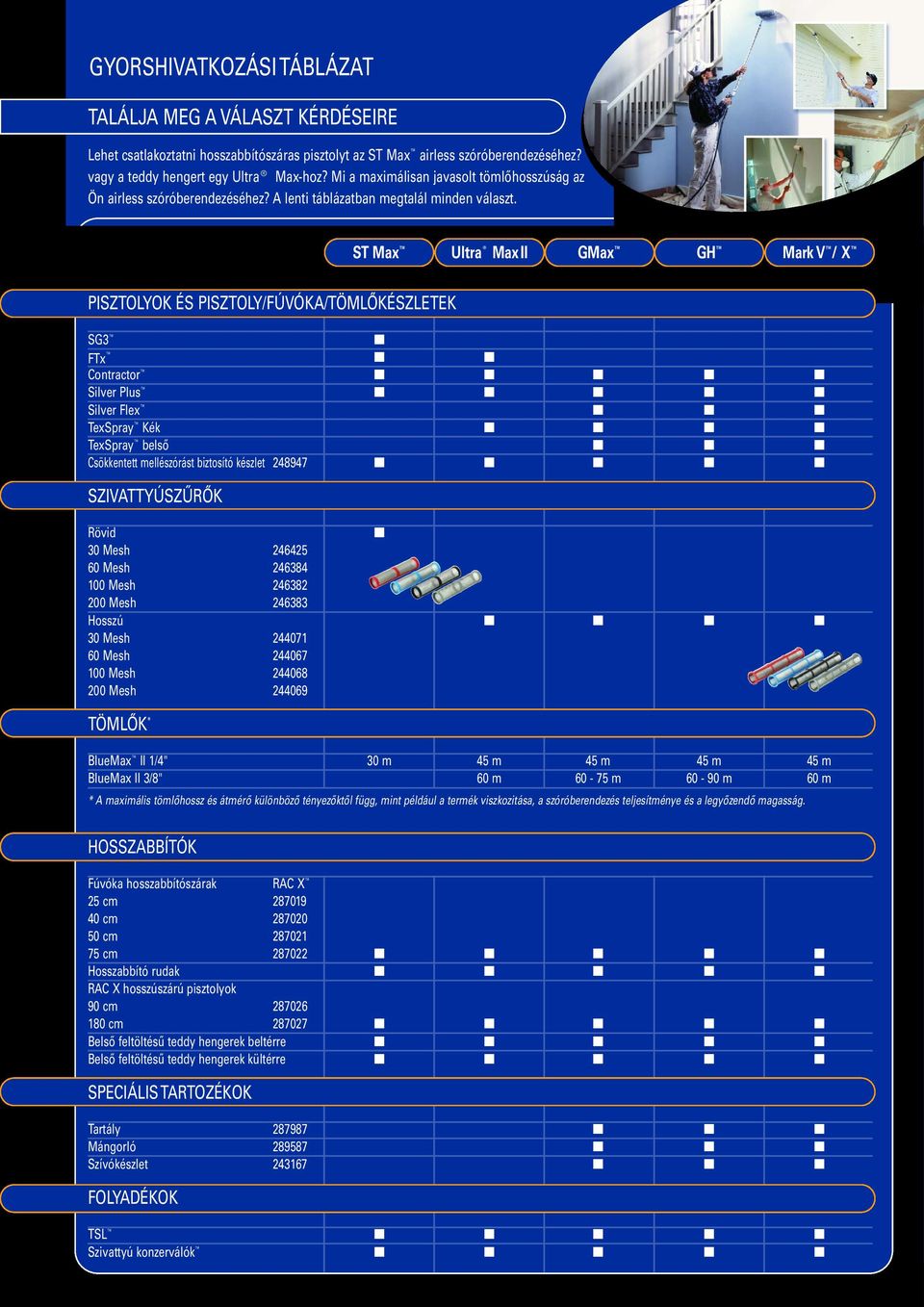

13 GYORSHIVATKOZÁSI TÁBLÁZAT TALÁLJA MEG A VÁLASZT KÉRDÉSEIRE Lehet csatlakoztatni hosszabbítószáras pisztolyt az ST Max airless szóróberendezéséhez? vagy a teddy hengert egy Ultra Max-hoz? Mi a maximálisan javasolt tömlőhosszúság az Ön airless szóróberendezéséhez? A lenti táblázatban megtalál minden választ. ST Max Ultra Max II GMax GH Mark V / X PISZTOLYOK ÉS PISZTOLY/FÚVÓKA/TÖMLŐKÉSZLETEK SG3 FTx Contractor Silver Plus Silver Flex TexSpray Kék TexSpray belső Csökkentett mellészórást biztosító készlet SZIVATTYÚSZŰRŐK Rövid 30 Mesh Mesh Mesh Mesh Hosszú 30 Mesh Mesh Mesh Mesh TÖMLŐK * BlueMax II 1/4" 30 m 45 m 45 m 45 m 45 m BlueMax II 3/8" 60 m m m 60 m * A maximális tömlőhossz és átmérő különböző tényezőktől függ, mint például a termék viszkozitása, a szóróberendezés teljesítménye és a legyőzendő magasság. HOSSZABBÍTÓK Fúvóka hosszabbítószárak RAC X 25 cm cm cm cm Hosszabbító rudak RAC X hosszúszárú pisztolyok 90 cm cm Belső feltöltésű teddy hengerek beltérre Belső feltöltésű teddy hengerek kültérre SPECIÁLIS TARTOZÉKOK Tartály Mángorló Szívókészlet FOLYADÉKOK TSL Szivattyú konzerválók

14 TÉNYEK A GRACO-RÓL Az 1926-ban alapított Graco globális piacvezető a folyadéktovábbító rendszerek és egységek területén. Graco termékek a járműkenés, illetve kereskedelmi és ipari létesítményekben használt folyadékok és folyékony anyagok széles választékát továbbítják, mérik, szabályozzák, osztják el és hordják fel. A vállalat sikere a műszaki kiválóság irányában kompromisszumok nélküli elkötelezettségének, a világszinvonalú gyártásának és példa nélküli ügyfélszolgálatának köszönhető. A jól képzett forgalmazókkal való szoros együttműködés révén a Graco olyan rendszereket, termékeket és technológiákat kínál, amelyek a folyadékkezelés számos területén mintaértékű megoldásnak számítanak. A Graco a szórásos felületkezeléshez, a korrózióvédelemhez, a festékkeringetéshez, a kenéshez, a tömítő- és ragasztóanyagok adagolásához, illetve a motoros berendezésekkel az építőiparhoz gyárt berendezéseket. A Graco beruházásai a folyadékkezelés és szabályzás területén folyamatosan biztosítják a különböző globális piacokon az innovatív megoldásokat. GRACO TELEPHELYEK ELÉRHETŐSÉG POSTACÍM P.O. Box 1441 Minneapolis, MN Tel: Fax: AMERIKA MINNESOTA Globális Központ Graco Inc th Avenue N.E. Minneapolis, MN EURÓPA BELGIUM Európai Központ Graco N.V. Industrieterrein-Oude Bunders Slakweidestraat Maasmechelen, Belgium Tel: Fax: ÁZSIA JAPÁN Graco K.K Hayabuchi Tsuzuki-ku Yokohama City, Japan Tel: Fax: ÁZSIA KÍNA Graco Hong Kong Ltd. Representative Office Room 118 1st Floor No.2 Xin Yuan Building No.509 Cao Bao Road Shanghai, P.R. China Tel: Fax: ÁZSIA KOREA Graco Korea Inc. Choheung Bank Building 4th Floor #1599 Gwanyang-Dong, Dongan-Ku, Anyang-Si, Gyunggi-Do, Korea Tel: 82(Korea) Fax: 82(Korea) Az ebben a dokumentumban lévő minden írt és képes anyag a publikáció idején elérhető legfrissebb termékinformációkon alapul. A Graco fenntartja magának a jogot, hogy bármikor előzetes értesítés nélkül változtatásokat eszközöljön. A Graco ISO 9001 minősítéssel rendelkezik. Európa FAX Graco N.V HU Rev. A 01/08 Nyomtatva Európában. Az összes egyéb márkanév vagy jelzés azonosítási célokat szolgál és a tulajdonosok által bejegyzett védjegy.
