1 Fogyasztók védelme

2 Tartalomjegyzék Motorvédô kismegszakítók c C60 MA kismegszakító c G125 MA kismegszakító c P25M motorvédô kismegszakító c Villamos kiegészítôk c Tartozékok c c PRF1 villámáram-levezetô, 40A csatoló impedancia c STH, STM, ST túlfeszültség-levezetôk c PR túlfeszültség-levezetô c PRC túlfeszültség-levezetô c PRI túlfeszültség-levezetô c EM/RM kiegészítô Figyelôrelék c RCP, RCI, RCU és RCC figyelôrelék 18 1

3 Motorvédô kismegszakítók C60 MA kismegszakító E : 25 ka ( 25 A), 20 ka (40 A) A C60 MA kismegszakítók a motorok tápáramköreit (kábelek és indítók) védik a rövidzárlati áramok ellen. Csak mágneses kioldókat tartalmaznak, ezért megfelelõ termikus védelem alkalmazása is szükséges ezek mellett. Jellemzõk c Teljesítménykör: v névleges feszültség: 440 Va, v névleges áram: 1,6 40 A, 40 C-on beállítva, v megszakítóképesség az MSZ E szerint, Icu névleges zárlati határmegszakító-képesség (O-CO ciklus): Típus évleges Feszültség Icu áram (A) (V) (ka) 2P, 3P 1, (1) P, 3P (1) (1) megszakítóképesség egy póluson, szigetelt nullapontú IT rendszerben (kettõs zárlat esete). v gyors érintkezõzárás: jobban alkalmazkodik egyes fogyasztók nagy indítási áramához, v pozitív érintkezõhelyzet visszajelzés: a nyitást egy zöld sáv jelzi a készülék vezérlõkarján. Ez a jelzés valamennyi pólus együttes nyitását jelzi. v élettartam (villamos és mechanikai): kapcsolási ciklus (O-C). c Kombinált védelem C60 MA + Vigi áramvédõkioldó együttesével megvalósítva: MA kioldó Vigi áram-védõkioldó névleges árama névleges árama 1, A 25 A 12,5-16 A 40 A A 63 A c Környezet: v klímaállóság: 2. kivitel (relatív páratartalom 95% 55 C-on), v tömeg (g): Típus 2P 3P C60 MA v csatlakozás: kengyeles szorítókapcsok: 16 mm 2 keresztmetszetû hajlékony vagy 25 mm 2 keresztmetszetû merev vezetékhez, 10 A névleges áramig 25 mm 2 keresztmetszetû hajlékony vagy 35 mm 2 keresztmetszetû merev vezetékhez, 12,5 A-nél nagyobb névleges áramhoz. Rendelési számok Típus In Mágn. évl. Rendelési Szélesség C60 MA (A) kioldás áram (A) szám 9 mm-es (A) 2P 1,6 20 1, ,5 30 2, ,3 75 6, , , P 1,6 20 1, ,5 30 2, ,3 75 6, , ,

4 Motorvédô kismegszakítók G125MA kismegszakítók MA karakterisztika MSZ E : 50 ka Az G125MA kismegszakítókat a motorok tápáramköreinek (kábelek és indítók) rövidzárlati áramok elleni védelmére tervezték. Rendszerint ki kell egészíteni ôket túlterhelésvédelemmel, valamilyen távmûködtetésû hôkioldó segítségével (lásd a koordinálási táblázatot). Jellemzôk Közös mûszaki adatok c évleges áram: 4 80 A. c Referencia-hômérséklet: 40 C. c Uimp: 8 kv. c Ui: 690 V. c évleges üzemi feszültség: 500 VAC. c Megszakítóképesség az MSZ E szabvány szerint: Típus Feszültség Megszakítóképesség (V) AC (A) 2, 3P c eválasztás, pozitív megszakítás jelzéssel. c 3-állású kapcsolókar: nyitva-kioldva-zárva. c Beépített lelakatolási lehetôség a 3P-n. c Hibajelzés az elôlapon az alábbiakkal: v hibajelzô, v kapcsolókar állása: kioldott. c Teszt nyomógomb a kioldó mechanizmus megfelelô mûködésének ellenôrzésére. c Gyors érintkezôzárás. c Villamos élettartam: kapcsolási ciklus In áramerôsséggel. c Klímaállóság az IEC 68.1 elôírásainak megfelelôen: 2. kivitel (relatív páratartalom 95% 55 C-on). c Tömeg (g): Típus 2P 3P c Kompatíbilis a Pragma F24-es és Prisma G/GX/P elosztószekrényekkel. c Védettségi fokozat: IP20B (IP40 a készülékházon kívüli alkatrészek esetében). c Csatlakozás: v 63 A névleges áramerôsség: kengyeles szorítókapcsok 1,5-50 mm 2 -es rézvezetékekhez. v kioldóegységek MA63-ig: kengyeles szorítókapcsok 1,5-50 mm 2 -es rézvezetékekhez. v MA80 kioldóegységek: kengyeles szorítókapcsok mm 2 -es rézvezetékekhez. v alumínium kábelek, rézkábelek kábelsaruval vagy gyûjtôsín (lásd a csatlakozási tartozékokat, B43 oldalon). v 3P esetében: hálózat felôli feszültség leágazási pontok minden egyes póluson, 6,35 mm-es gyorsan felszerelhetô kábelsarukkal, kiegészítô áramkör betápláláshoz. MA karakterisztika c A mágneses kioldó 12 In 20% áramerôsségnél lép mûködésbe. Rendelési számok Típus In (A) Mágneses Rendelési Szélesség kioldás (A) szám 9 mm-es G125 MA P , , P , ,

5 Motorvédô kismegszakítók P25M motorvédô kismegszakító Jellemzõk Helyi kézi vezérlésû egyfázisú és háromfázisú motorok védelmét biztosítja. Ez a védelem magában foglalja: c Megfelel az MSZ E és az MSZ E szabványoknak (érintkezõkkel összeépítve). c Minõsítések: CEBEC, EMKO, EMKO, SEMKO, FI. c Feszültségek: v névleges feszültség (Ue): 690 Va, v szigetelési feszültség (Ui): 690 Va, v lökõfeszültség (Uimp): 6 kv. c évleges áram (In): 0,16 25 A, szabályozható. c Kioldás: v termikus kioldás: fáziskimaradásra, névleges áram (In): 0,16 25 A, szabályozható, hõmérsékleti kompenzáció: beépített, 20 C-tól +40 C-ig. v mágneses kioldás: a névleges áram 12-szerese (±20%) c Megszakítóképesség az MSZ E szerint (ka): v P25M kismegszakító: Feszültség (V) évl. Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics áram ka % ka % ka % ka % ka % (A) 0,16 - nem korlátozott 1,6 2, , c A leválasztást. c A kézi vagy távvezérlést. c A rövidzár elleni (mágneses) védelmet. c A túlterhelés elleni (termikus) védelmet. c Villamos élettartam (AC3 üzemmód): O-C ciklus. c Beépített reteszelô tartozék. c Klímaállóság: 2. kivitel (95% relatív páratartalom 55 C-on). c Környezet: v üzemi hõmérséklet: C, v tárolási hõmérséklet: C, v tömeg (g): Típus P25M 260 zárlatkorlátozó egység 130 c Csatlakozás: bilincses csatlakozósaruval: v merev rézvezeték min. 2 x 1 mm 2, v hajlékony rézvezeték max. 2 x 6 mm 2. Zárlatkorlátozó egység ehetõvé teszi a megszakítóképesség növelését 100 ka-ig 415 V-on. c Egyedi (alsó/felsõ) vagy csatlakozóházas (rend. sz ) szerelés. c Csatlakozás: kengyeles szorítókapcsok 25 mm 2 keresztmetszetû hajlékony vezetékhez. Rendelési számok Típus évl. Beállítási Rendelési Szélesség áram, tartomány szám 9 mm-es In (A) (A) P25M 3P 0,16 0,1-0, ,25 0,16-0, ,40 0,25-0, ,63 0,40-0, ,0 0, ,6 1-1, ,5 1,6-2, ,0 2, ,3 4-6, Típus évleges Rendelési Szélesség áram, szám 9 mm-es In (A) zárlatkorlátozó egység

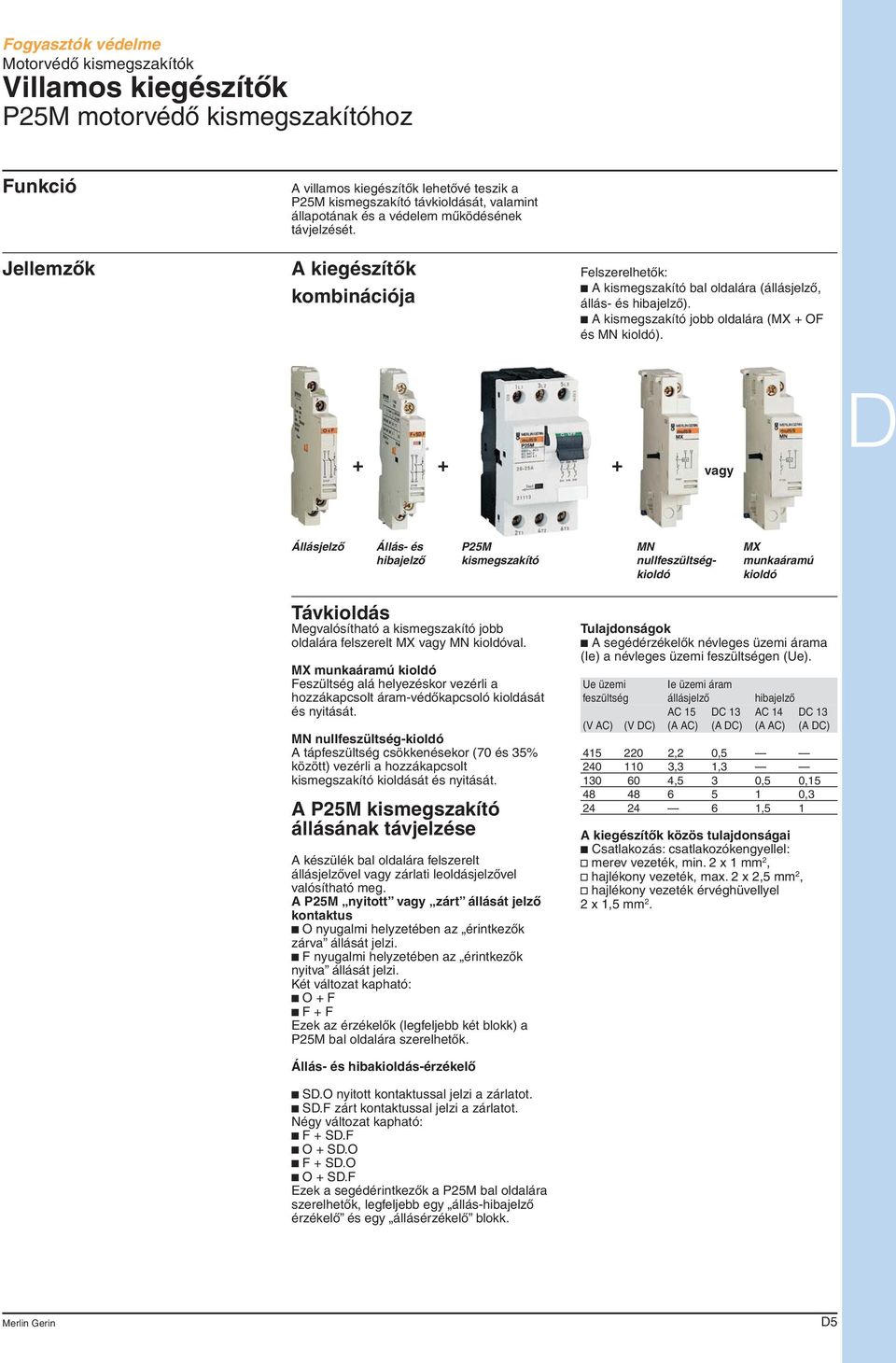

6 Motorvédô kismegszakítók Villamos kiegészítõk P25M motorvédõ kismegszakítóhoz Jellemzõk A villamos kiegészítõk lehetõvé teszik a P25M kismegszakító távkioldását, valamint állapotának és a védelem mûködésének távjelzését. A kiegészítõk kombinációja Felszerelhetõk: c A kismegszakító bal oldalára (állásjelzõ, állás- és hibajelzõ). c A kismegszakító jobb oldalára (MX + OF és M kioldó) vagy Állásjelzõ Állás- és hibajelzõ P25M kismegszakító M nullfeszültségkioldó MX munkaáramú kioldó Távkioldás Megvalósítható a kismegszakító jobb oldalára felszerelt MX vagy M kioldóval. MX munkaáramú kioldó Feszültség alá helyezéskor vezérli a hozzákapcsolt áram-védõkapcsoló kioldását és nyitását. M nullfeszültség-kioldó A tápfeszültség csökkenésekor (70 és 35% között) vezérli a hozzákapcsolt kismegszakító kioldását és nyitását. A P25M kismegszakító állásának távjelzése A készülék bal oldalára felszerelt állásjelzõvel vagy zárlati leoldásjelzõvel valósítható meg. A P25M nyitott vagy zárt állását jelzõ kontaktus c O nyugalmi helyzetében az érintkezõk zárva állását jelzi. c F nyugalmi helyzetében az érintkezõk nyitva állását jelzi. Két változat kapható: c O + F c F + F Ezek az érzékelõk (legfeljebb két blokk) a P25M bal oldalára szerelhetõk. Tulajdonságok c A segédérzékelõk névleges üzemi árama (Ie) a névleges üzemi feszültségen (Ue). Ue üzemi Ie üzemi áram feszültség állásjelzõ hibajelzõ AC 15 C 13 AC 14 C 13 (V AC) (V C) (A AC) (A C) (A AC) (A C) ,2 0, ,3 1, ,5 3 0,5 0, , ,5 1 A kiegészítõk közös tulajdonságai c Csatlakozás: csatlakozókengyellel: v merev vezeték, min. 2 x 1 mm 2, v hajlékony vezeték, max. 2 x 2,5 mm 2, v hajlékony vezeték érvéghüvellyel 2 x 1,5 mm 2. Állás- és hibakioldás-érzékelõ c S.O nyitott kontaktussal jelzi a zárlatot. c S.F zárt kontaktussal jelzi a zárlatot. égy változat kapható: c F + S.F c O + S.O c F + S.O c O + S.F Ezek a segédérintkezôk a P25M bal oldalára szerelhetõk, legfeljebb egy állás-hibajelzõ érzékelõ és egy állásérzékelõ blokk. 5

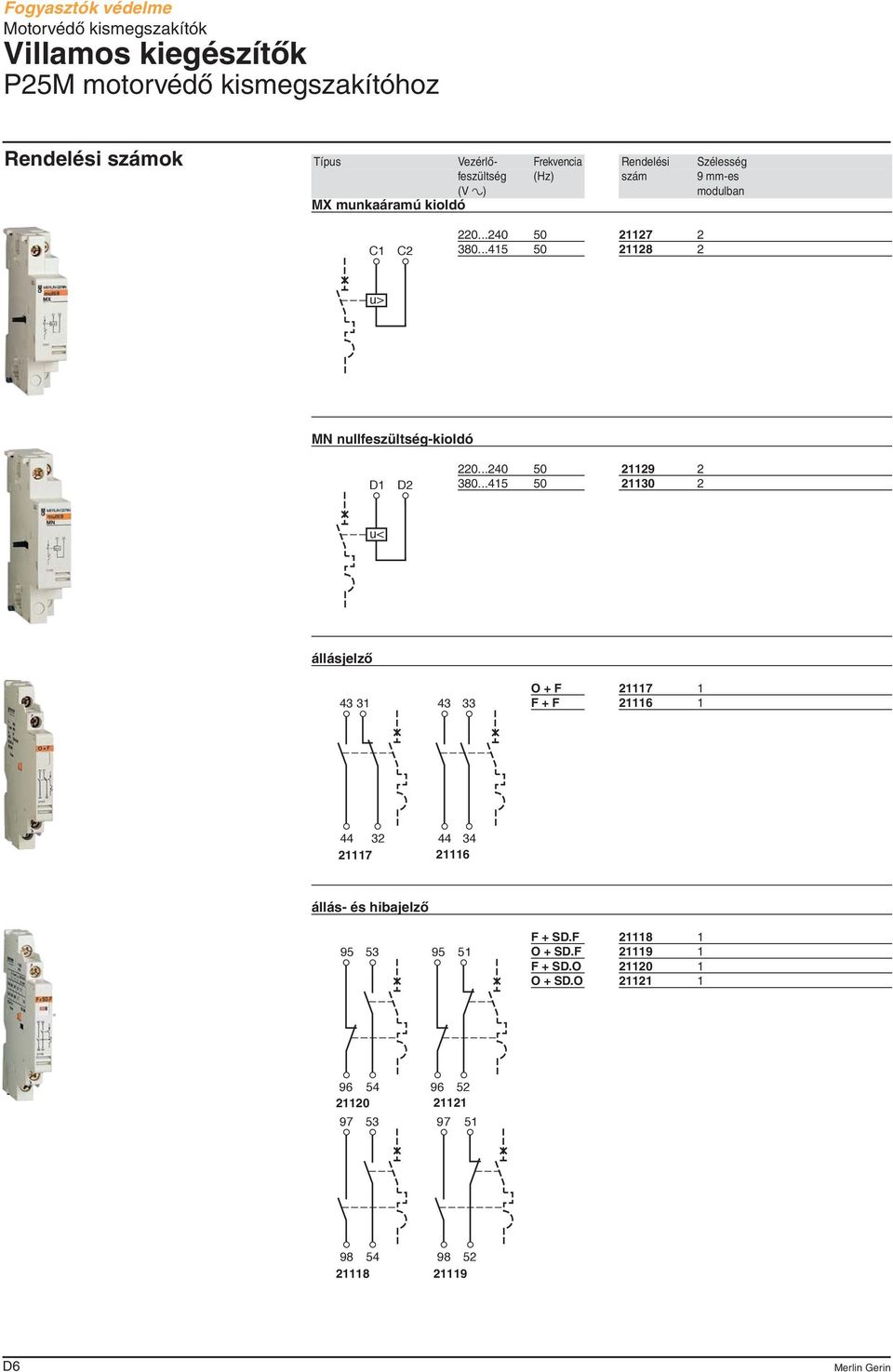

7 Motorvédô kismegszakítók Villamos kiegészítõk P25M motorvédõ kismegszakítóhoz Rendelési számok Típus Vezérlõ- Frekvencia Rendelési Szélesség feszültség (Hz) szám 9 mm-es (V a) MX munkaáramú kioldó C1 C u> M nullfeszültség-kioldó u< állásjelzõ O + F F + F állás- és hibajelzõ F + S.F O + S.F F + S.O O + S.O

8 1 3 I >> 2 I >> I >> I >> I >> I i 660V - 50/60 Hz 5 3 I >> 5 Test multi 9 P25M 660V AC3-IEC292-1 Test multi 9 P25M 660V AC3-IEC292-1 Test multi 9 P25M 660V AC3-IEC292-1 Fogyasztók védelme Motorvédô kismegszakítók Tartozékok P25M motorvédõ kismegszakítóhoz A tartozékok megkönnyítik a kismegszakítók rendszerbe illesztését és kiterjesztik azok alkalmazási területét. Jellemzõk MERI GERI 0. OFF Bepattintható jelzõk c Az elõlapon jelölhetõ: v a kismegszakító (legfeljebb 4 jelzõ), v a kiegészítõk (legfeljebb 3 jelzõ). MERI GERI MERI GERI MERI GERI 0. OFF MERI GERI 0. OFF Kettõs szigetelésû takaróház (rend. sz.: 21133) c ehetõvé teszi egy P25M egyedi beépítését egy blokkal ( állásérzékelõ, állásérzékelõ + zárlatérzékelõ ) és egy kioldóval (MX vagy M) egy kettõs szigetelésû és IP55 védettségû takaróházba (zárható fedél). c A doboz nulla- és védõföld sínnel ellátott, felszerelhetõ egy mûködés-visszajelzõvel (benyomható elõkészített hely). c 4 elõfúrt 16 tömszelence. Zárlatkorlátozó egység (rend. sz.: 21115) c ehetôvé teszi a megszakítóképesség növelését 100 ka-re 415V-on. Rendelési számok Típus Rendelési szám Fésûs sín 2 db GV2-G254 4 db GV2-G454 Szigetelt csatlakozó GV1-G Takaróház szél.= 93, mag.= 147, mélys.= (IP55 védettség) Zárlatkorlátozó egység Védôkupak

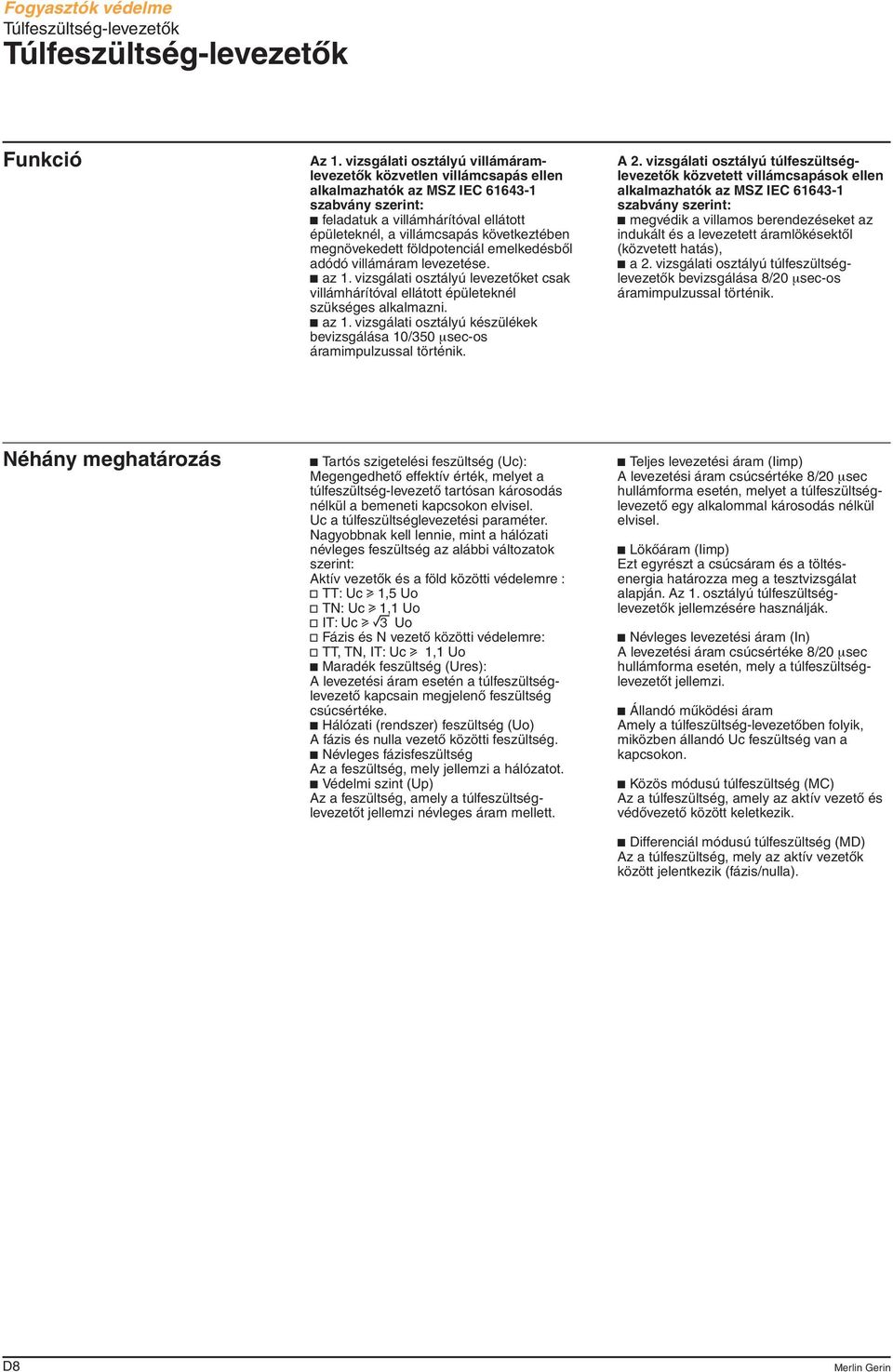

9 Az 1. vizsgálati osztályú villámáramlevezetôk közvetlen villámcsapás ellen alkalmazhatók az MSZ IEC szabvány szerint: b feladatuk a villámhárítóval ellátott épületeknél, a villámcsapás következtében megnövekedett földpotenciál emelkedésbôl adódó villámáram levezetése. b az 1. vizsgálati osztályú levezetôket csak villámhárítóval ellátott épületeknél szükséges alkalmazni. b az 1. vizsgálati osztályú készülékek bevizsgálása 10/350 μsec-os áramimpulzussal történik. A 2. vizsgálati osztályú túlfeszültséglevezetôk közvetett villámcsapások ellen alkalmazhatók az MSZ IEC szabvány szerint: b megvédik a villamos berendezéseket az indukált és a levezetett áramlökésektôl (közvetett hatás), b a 2. vizsgálati osztályú túlfeszültséglevezetôk bevizsgálása 8/20 μsec-os áramimpulzussal történik. éhány meghatározás b Tartós szigetelési feszültség (Uc): Megengedhetô effektív érték, melyet a túlfeszültség-levezetô tartósan károsodás nélkül a bemeneti kapcsokon elvisel. Uc a túlfeszültséglevezetési paraméter. agyobbnak kell lennie, mint a hálózati névleges feszültség az alábbi változatok szerint: Aktív vezetôk és a föld közötti védelemre : v TT: Uc u 1,5 Uo v T: Uc u 1,1 Uo v IT: Uc u 3 Uo v Fázis és vezetô közötti védelemre: v TT, T, IT: Uc u 1,1 Uo b Maradék feszültség (Ures): A levezetési áram esetén a túlfeszültséglevezetô kapcsain megjelenô feszültség csúcsértéke. b Hálózati (rendszer) feszültség (Uo) A fázis és nulla vezetô közötti feszültség. b évleges fázisfeszültség Az a feszültség, mely jellemzi a hálózatot. b Védelmi szint (Up) Az a feszültség, amely a túlfeszültséglevezetôt jellemzi névleges áram mellett. b Teljes levezetési áram (Iimp) A levezetési áram csúcsértéke 8/20 μsec hullámforma esetén, melyet a túlfeszültséglevezetô egy alkalommal károsodás nélkül elvisel. b ökôáram (Iimp) Ezt egyrészt a csúcsáram és a töltésenergia határozza meg a tesztvizsgálat alapján. Az 1. osztályú túlfeszültséglevezetôk jellemzésére használják. b évleges levezetési áram (In) A levezetési áram csúcsértéke 8/20 μsec hullámforma esetén, mely a túlfeszültséglevezetôt jellemzi. b Állandó mûködési áram Amely a túlfeszültség-levezetôben folyik, miközben állandó Uc feszültség van a kapcsokon. b Közös módusú túlfeszültség (MC) Az a túlfeszültség, amely az aktív vezetô és védôvezetô között keletkezik. b ifferenciál módusú túlfeszültség (M) Az a túlfeszültség, mely az aktív vezetôk között jelentkezik (fázis/nulla). 8

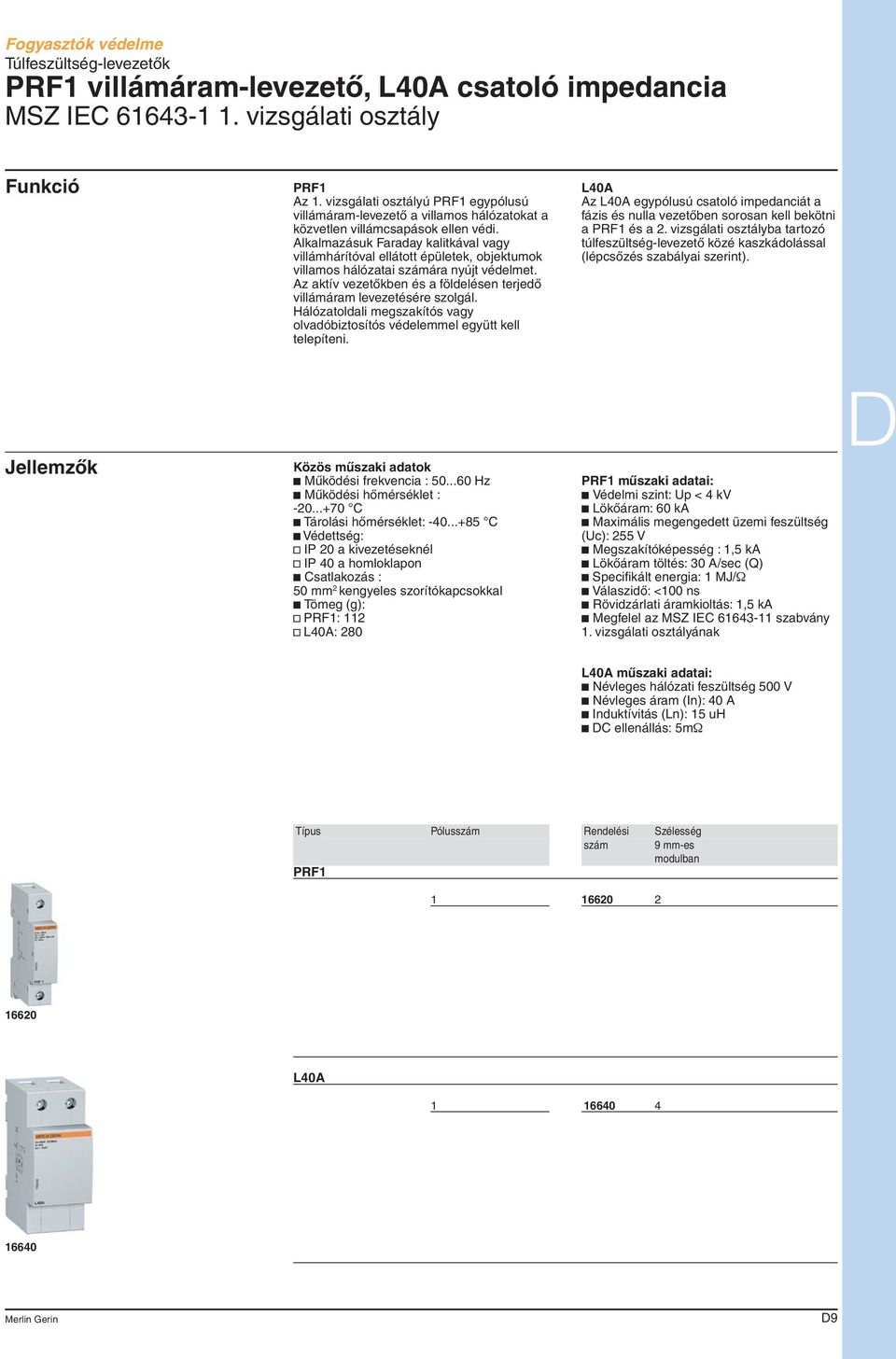

10 PRF1 villámáram-levezetô, 40A csatoló impedancia MSZ IEC vizsgálati osztály PRF1 Az 1. vizsgálati osztályú PRF1 egypólusú villámáram-levezetô a villamos hálózatokat a közvetlen villámcsapások ellen védi. Alkalmazásuk Faraday kalitkával vagy villámhárítóval ellátott épületek, objektumok villamos hálózatai számára nyújt védelmet. Az aktív vezetôkben és a földelésen terjedô villámáram levezetésére szolgál. Hálózatoldali megszakítós vagy olvadóbiztosítós védelemmel együtt kell telepíteni. 40A Az 40A egypólusú csatoló impedanciát a fázis és nulla vezetôben sorosan kell bekötni a PRF1 és a 2. vizsgálati osztályba tartozó túlfeszültség-levezetô közé kaszkádolással (lépcsôzés szabályai szerint). Jellemzôk Közös mûszaki adatok b Mûködési frekvencia : Hz b Mûködési hômérséklet : C b Tárolási hômérséklet: C b Védettség: v IP 20 a kivezetéseknél v IP 40 a homloklapon b Csatlakozás : 50 mm 2 kengyeles szorítókapcsokkal b Tömeg (g): v PRF1: 112 v 40A: 280 PRF1 mûszaki adatai: b Védelmi szint: Up < 4 kv b ökôáram: 60 ka b Maximális megengedett üzemi feszültség (Uc): 255 V b Megszakítóképesség : 1,5 ka b ökôáram töltés: 30 A/sec (Q) b Specifikált energia: 1 MJ/Ω b Válaszidô: <100 ns b Rövidzárlati áramkioltás: 1,5 ka b Megfelel az MSZ IEC szabvány 1. vizsgálati osztályának 40A mûszaki adatai: b évleges hálózati feszültség 500 V b évleges áram (In): 40 A b Induktívitás (n): 15 uh b C ellenállás: 5mΩ Típus Pólusszám Rendelési Szélesség szám 9 mm-es PRF A

11 STH, STM, ST túlfeszültség-levezetô Jellemzôk A készülékek T-S és T-C érintésvédelmi rendszerben használhatók villamos berendezések, készülékek légköri eredetû túlfeszültségek elleni védelmére. em javasolt TT rendszerben való használatuk és tilos ôket IT rendszerben telepíteni. A túlfeszültség-levezetôk felhasználási lehetôségei: Közös mûszaki adatok c Frekvencia: Hz c Uc: 275 V c Mûködés visszajelzése mechanikus kijelzôvel: v fehér: normál mûködés, a készülék üzemképes v piros: a készülék meghibásodott, azonnal cserélni kell c Rövidzárlat miatti automatikus lekapcsolás biztosítása kismegszakítóval vagy olvadóbiztosítóval lehetséges c Megengedett belsô rövidzárlati áram: ST készülékek: 10 ka c STM és STH készülékek: v 1P+, 3P, 3P+: 25 ka v 1P: 10 ka c Csatlakozás: kengyeles szorítókapcsokkal: v 2, mm 2 sodrott vezetékekkel v 2, mm 2 tömör vezetékekkel v 10 mm 2 sodrott vagy tömör vezetékek, ha az installáció villámhárítóval ellátott c Üzemi hômérséklettartomány: -25 C +60 C c Tárolási hômérséklettartomány: -40 C +70 C c Védettség: v csatlakozók: IP-20 v homloklap: IP-40 c Tömeg (g): v 1P: 60 v 1P+: 106 v 3P: 220 v 3P+: 250. Szabványmegfelelés c MSZ IEC / 2. osztály c 1. lépcsôként a villamos elosztó betáplálási oldalán: v STH javasolt a rendkívül magas kockázatú alkalmazásokban v STM javasolt a nagykockázatú alkalmazásokban c 2. lépcsôként, az alelosztóban a védendô berendezéshez minél közelebb: v ST javasolt a lépcsôzés szabályainak figyelembe vételével STH mûszaki adatai c Közös mód (MC): v Imax (8/20 μs): 65 ka v In (8/20 μs): 20 ka v Up: 1,5 kv. STM mûszaki adatai c Közös mód (MC): v Imax (8/20 μs): 40 ka v In (8/20 μs): 15 ka v Up: 1.2 kv. ST mûszaki adatai c Közös mód (MC): v Imax (8/20 μs): 10 ka v In (8/20 μs): 5 ka v Up: 1,2 kv c ifferenciál mód (M): v Imax (8/20 μs): 10 ka v In (8/20 μs): 3 ka v Up: 1 kv. Kiegészítôk c EM/RM távjelzô modulok valamennyi ST típushoz felhasználhatók Rendelési számok Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es ST 1P STH , STM , ST ,

12 STH, STM, ST túlfeszültség-levezetô Rendelési számok Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es ST 1P+ STH , STM , ST ,2 (1) (1) Up: ha M, Up = Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es ST 3P STH , STM , ST , Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es ST 3P+ STH , STM , ST ,2 (1) (1) Up: ha M, Up =

13 PR cserélhetô betétes túlfeszültség-levezetô Jellemzôk A túlfeszültség-levezetôk villamos berendezések és készülékek légköri eredetû túlfeszültségek elleni védelmére használhatók TT, T vagy IT érintésvédelmi rendszerben. A PR túlfeszültség-levezetôk elônye, hogy a meghibásodott betét cseréje gyorsan, a csatlakozások oldása nélkül megvalósítható. A készülékek között található PR65r és PR40r típusok beépített távjelzô kontaktussal is rendelkeznek. Az Uc maximális szigetelési feszültség függ: c Az érintésvédelmi rendszertôl (T, TT, IT). c A védelem módjától (MC/M). Közös mûszaki adatok c Frekvencia: Hz c Ic: v 1P, 3P: < 800 μa v 1P+, 3P+: 0 μa c Mûködés visszajelzése mechanikus kijelzôvel: v fehér: normál mûködés, a készülék üzemképes, v fehér/piros (csak a PR65r, PR40r típusok): a készülék még üzemképes, de a tartalék betétrôl célszerû gondoskodni, v piros: a készülék meghibásodott, a betétet azonnal cserélni kell. c Rövidzárlat miatti automatikus lekapcsolás biztosítása kismegszakítóval vagy olvadóbiztosítóval lehetséges. c Megengedett belsô rövidzárlati áram: PR8, PR15 készülékek: v 1P+, 3P+: 10 ka v 1P (230 V): 10 ka v 1P (400 V): 3 ka c PR40, PR65 készülékek: v 1P+, 3P+: 25 ka v 1P (230 V): 10 ka v 1P (400 V): 3 ka c Csatlakozás: kengyeles szorítókapcsokkal: v 2, mm 2 sodrott vezetékekkel v 2, mm 2 tömör vezetékekkel v 10 mm 2 sodrott vagy tömör vezetékek, ha az installáció villámhárítóval ellátott c Üzemi hômérséklettartomány: -25 C +60 C c Tárolási hômérséklettartomány: -40 C +70 C c Védettség: v csatlakozók: IP-20 v homloklap: IP-40 c Tömeg (g): v 1P: 90 v 1P+: 180 v 3P: 395 v 3P+: 460. Szabványmegfelelés c MSZ IEC / 2. osztály c F C 61740/95 A túlfeszültség-levezetôk felhasználási lehetôségei: c 1. lépcsôként a villamos elosztó betáplálási oldalán: v PR65r javasolt a rendkívül magas kockázatú alkalmazásokban, v PR40r/PR40 javasolt a nagykockázatú alkalmazásokban, v PR15 javasolt az alacsony kockázatú alkalmazásokban, c 2. lépcsôként, az alelosztóban a védendô berendezéshez minél közelebb: v PR8 javasolt a lépcsôzés szabályainak figyelembe vételével. PR 65r mûszaki adatai c Imax (8/20 μs): 65 ka c In (8/20 μs): 20 ka c Kétszintû mûködési tartalék kijelzése a homloklapon c Távjelzô kontaktus: C: 12 V, 10 ma AC: 250 V, 1 A v csatlakozás 0,5...1,5 mm 2 vezetékkel PR 40r/PR 40 mûszaki adatai c Imax (8/20 μs): 40 ka c In (8/20 μs): 10 ka c Mûködési tartalék kijelzése a homloklapon: v kétszintû a PR40r-nél v egyszintû a PR40-nél Távjelzô kontaktus (csak a PR40r típusnál): C: 12 V, 10 ma AC: 250 V, 1 A v csatlakozás 0,5...1,5 mm 2 vezetékkel PR 15 mûszaki adatai c Imax (8/20 μs): 15 ka c In (8/20 μs): 5 ka. PR 8 mûszaki adatai c Imax (8/20 μs): 8 ka c In (8/20 μs): 2 ka. Tartalék betétek c 40, 15, 8 ka és (nulla) c a C65r, C40r és C nulla r betétetek távjelzô kontaktussal rendelkeznek Kiegészítôk c EM/RM távjelzô modulok valamennyi PR típushoz felhasználhatók 12

14 PR cserélhetô betétes túlfeszültség-levezetô Rendelési számok Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es PR 1P PR 65r , PR 40r , , PR , , PR , , PR , , Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es PR 1P+ PR 65r /275 1,2 (1) PR 40r /275 1, PR /275 1, PR /275 1, PR /275 1, (1) Up: / =1.5 /= Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es PR 3P PR 65r PR 40r , PR , PR , PR ,

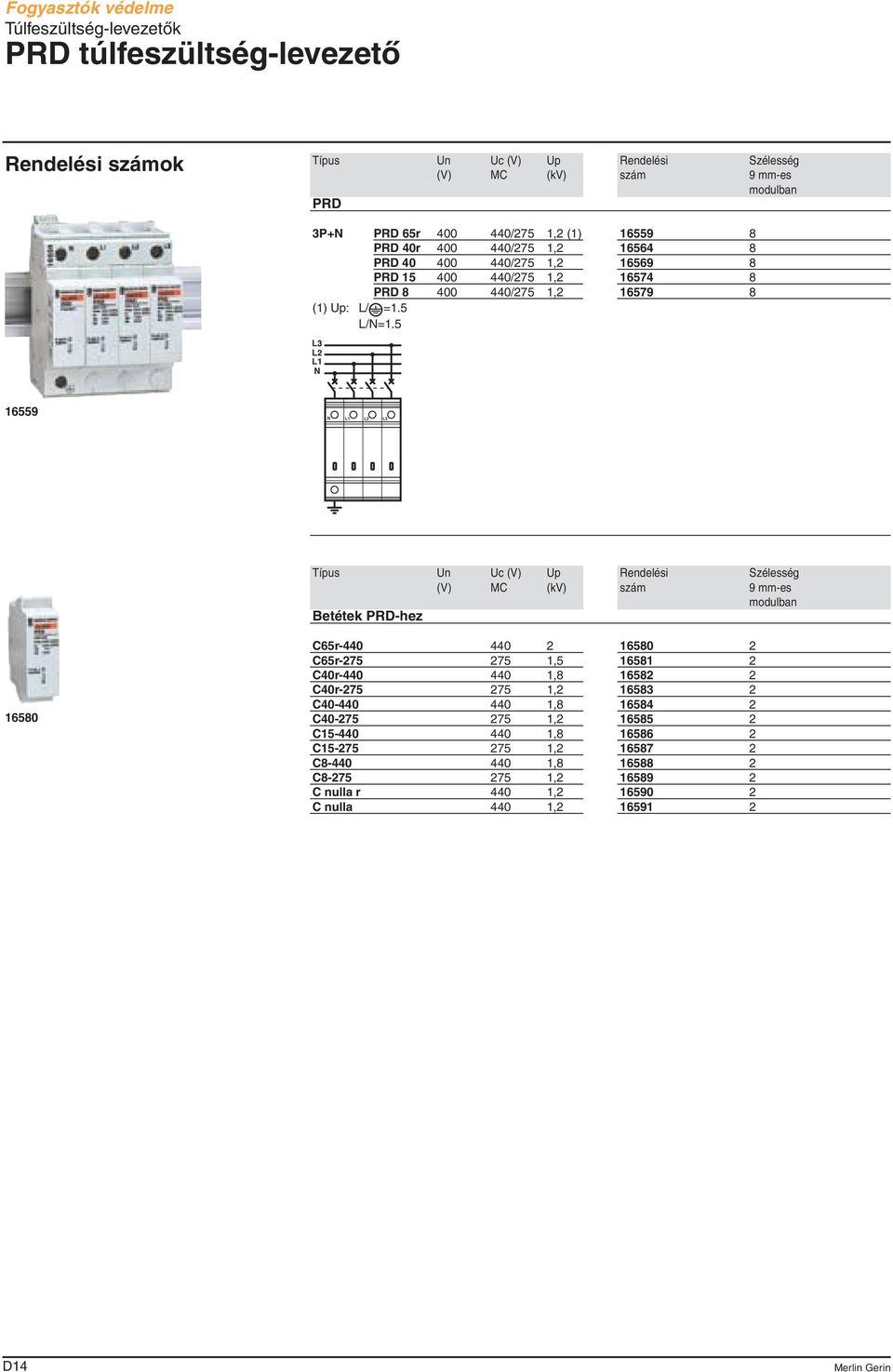

15 PR túlfeszültség-levezetô Rendelési számok Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es PR 3P+ PR 65r /275 1,2 (1) PR 40r /275 1, PR /275 1, PR /275 1, PR /275 1, (1) Up: / =1.5 /= Típus Un Uc (V) Up Rendelési Szélesség (V) MC (kv) szám 9 mm-es Betétek PR-hez C65r C65r , C40r , C40r , C , C , C , C , C , C , C nulla r 440 1, C nulla 440 1,

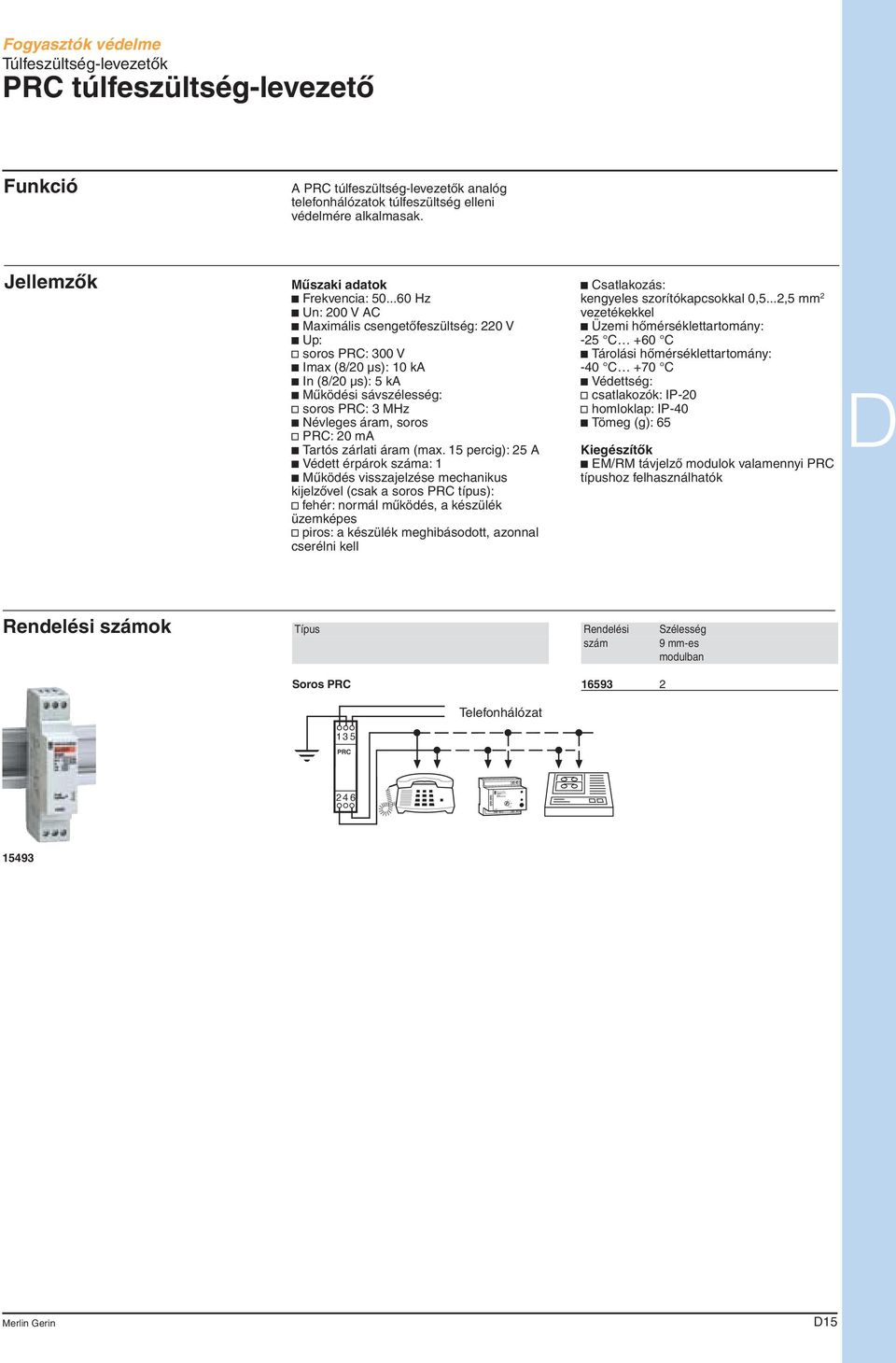

16 16420 MERI GERI multi 9 TRC1 I /B Fogyasztók védelme PRC túlfeszültség-levezetô A PRC túlfeszültség-levezetôk analóg telefonhálózatok túlfeszültség elleni védelmére alkalmasak. Jellemzôk Mûszaki adatok c Frekvencia: Hz c Un: 200 V AC c Maximális csengetôfeszültség: 220 V c Up: v soros PRC: 300 V c Imax (8/20 μs): 10 ka c In (8/20 μs): 5 ka c Mûködési sávszélesség: v soros PRC: 3 MHz c évleges áram, soros v PRC: 20 ma c Tartós zárlati áram (max. 15 percig): 25 A c Védett érpárok száma: 1 c Mûködés visszajelzése mechanikus kijelzôvel (csak a soros PRC típus): v fehér: normál mûködés, a készülék üzemképes v piros: a készülék meghibásodott, azonnal cserélni kell c Csatlakozás: kengyeles szorítókapcsokkal 0,5...2,5 mm 2 vezetékekkel c Üzemi hômérséklettartomány: -25 C +60 C c Tárolási hômérséklettartomány: -40 C +70 C c Védettség: v csatlakozók: IP-20 v homloklap: IP-40 c Tömeg (g): 65 Kiegészítôk c EM/RM távjelzô modulok valamennyi PRC típushoz felhasználhatók Rendelési számok Típus Rendelési Szélesség szám Soros PRC PRC telephon Telefonhálózat network 9 mm-es 246 F E GB

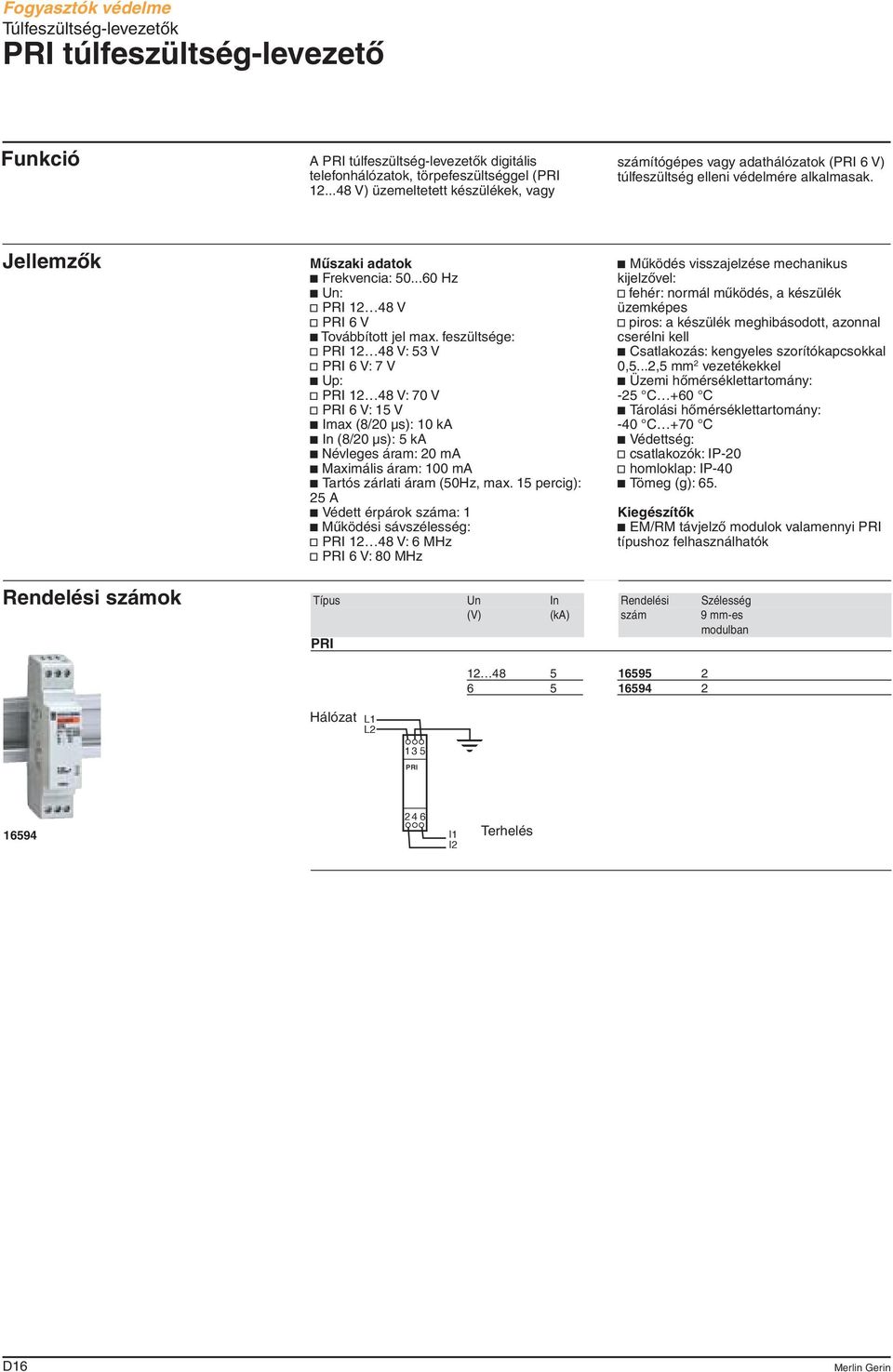

17 PRI túlfeszültség-levezetô A PRI túlfeszültség-levezetôk digitális telefonhálózatok, törpefeszültséggel (PRI V) üzemeltetett készülékek, vagy számítógépes vagy adathálózatok (PRI 6 V) túlfeszültség elleni védelmére alkalmasak. Jellemzôk Mûszaki adatok c Frekvencia: Hz c Un: v PRI V v PRI 6 V c Továbbított jel max. feszültsége: v PRI V: 53 V v PRI 6 V: 7 V c Up: v PRI V: 70 V v PRI 6 V: 15 V c Imax (8/20 μs): 10 ka c In (8/20 μs): 5 ka c évleges áram: 20 ma c Maximális áram: 100 ma c Tartós zárlati áram (50Hz, max. 15 percig): 25 A c Védett érpárok száma: 1 c Mûködési sávszélesség: v PRI V: 6 MHz v PRI 6 V: 80 MHz c Mûködés visszajelzése mechanikus kijelzôvel: v fehér: normál mûködés, a készülék üzemképes v piros: a készülék meghibásodott, azonnal cserélni kell c Csatlakozás: kengyeles szorítókapcsokkal 0,5...2,5 mm 2 vezetékekkel c Üzemi hômérséklettartomány: -25 C +60 C c Tárolási hômérséklettartomány: -40 C +70 C c Védettség: v csatlakozók: IP-20 v homloklap: IP-40 c Tömeg (g): 65. Kiegészítôk c EM/RM távjelzô modulok valamennyi PRI típushoz felhasználhatók Rendelési számok Típus Un In Rendelési Szélesség (V) (ka) szám 9 mm-es PRI Hálózat PRI I1 I2 Terhelés 16

18 EM/RM távjelzô modul Az EM/RM távjelzô segédérintkezôk két 18 mm széles készülékbôl állnak, melyek optikai úton kommunikálnak egymással: EM, jeladó (emitter) és RM jelvevô (receiver). Valamennyi Multi9 túlfeszültség-levezetôhöz felhasználható: PR, ST PRC és PRI. Telepítés: c Az EM modult a túlfeszültség-levezetô bal oldalára, az RM modult a jobb oldalra kell szerelni. c A távjelzô kontaktus az RM modulon található. c Egy EM/RM kiegészítôvel maximálisan 30 modulnyi (270 mm szélesség) túlfeszültséglevezetôt lehet távjeleztetni. Jellemzôk Mûszaki adatok c Üzemi feszültség: 230 V AC c Frekvencia: Hz c A túlfeszültség-levezetôk állapotjelzése: a homloklapon elhelyezett zöld és piros jelzéssel c Kimeneti kontaktus: v O/C (a 2. és 4. kapocs között zárt, ha a túlfeszültség-levezetô meghibásodott) v minimális teljesítmény: 6 V C és 10 ma v maximális teljesítmény: 250 V AC és 5 A v kontaktusok közötti szigetelôképesség: 1 kv AC v a tekercs és a kontaktus közötti szig.képesség: 2,5 kv AC c Csatlakozás: kengyeles szorítókapcsokkal max. 2,5 mm 2 tömör vagy sodrott vezetékkel c Üzemi hômérséklettartomány: -20 C +40 C c Tárolási hômérséklettartomány: -40 C +70 C c Tömeg (g): 20. Rendelési számok Típus Rendelési Szélesség szám 9 mm-es EM/RM távjelzô modul

19 Figyelôrelék RCP, RCI, RCU és RCC figyelôrelék RCP A fázisfigyelô relé a fázissorrendet és aszimmetriát, valamint a feszültség jelenlétét figyeli egy 3-fázisú áramkör (motor tápláló áramkör, stb.) mind a három fázisán. Jelzi a fáziskimaradást vagy fázis aszimmetriát. RCI Az áramfigyelô relé egy áramkör áramát figyeli és jelzi az elôre beállított határérték elérését. RCU A feszültségfigyelô relé egy áramkör feszültség különbségét figyeli és jelzi az elôre beállított határérték elérését. RCC A légkondicionáló figyelôrelé a kompresszor tápfeszültségét figyeli és megakadályozza az azonnali újraindítást feszültségkimaradás vagy feszültségesés észlelése esetén. Jellemzôk Közös mûszaki adatok c Paraméter beállítás: v az elôlapon, v közvetlenül skálán, v csavarhúzó segítségével. c Jelzési pontosság: a maximális skálaérték +/- 10%-a. c Üzemi frekvencia: Hz. c Üzemi hômérséklet: C. c Teljesítményfelvétel: 3 VA. c Kijelzés: v zöld E jelzi a bekapcsolt állapotot, v vörös E hibajelzésre szolgál. c Kimenet 250 V AC (cos ϕ = 1) alatti 8 A-es átkapcsolóval. c Csatlakozás: kengyeles szorítókapcsok 1,5-6 mm 2 közötti merev vezetékekhez. Speciális mûszaki adatok RCP c Üzemi feszültség: 400 V AC c Fázis aszimmetria határérték beállítás: 5 25% c Hiszterézis: rögzített, az aszimmetria határérték 5%-a. c Fázisforgás közvetlen figyelése. c 3 fázis jelenlétének figyelése. c Késleltetés kioldáskor: 0,3 s RCI c Mérés: v tartomány: 0,15 10 A, v AC és C áram automatikus felismerése, v bekötéssel kiválasztott két mérési tartomány: 0,15 1,5 A, 1 10 A. c Túláram és áramhiány figyelés (kiválasztás kiválasztó kapcsolóval). c 10 és 100% között állítható határérték. c 5 és 50% között állítható hiszterézis. c Meghibásodásbiztos érintkezô. c Késleltetés a határérték elérésekor: 0,1 10 s. c Üzemi feszültség: 230 VAC. c Opcionális hibaállapot-tárolás, alaphelyzetbe állítással. c Alkalmazható X/5-ös áttételû TI áramváltókkal. RCU c Mérés: v tartomány: V, v AC és C feszültség automatikus felismerése, v két mérési tartomány bekötéssel kiválasztva: V, V. c Túláram és áramhiány figyelése (kiválasztás kiválasztó kapcsolóval). c 10 és 100% között állítható határérték. c 5 és 50% között állítható hiszterézis. c Meghibásodásbiztos érintkezô. c Késleltetés a határérték elérésekor: 0,1 10 s. c Betáplált villamos energia: 230 VAC. c Opcionális hibaállapot feljegyzés, alaphelyzetbe állítással. c Összeférhetô X/5-ös áttételû TI áramváltókkal. RCC c Üzemi feszültség: 230 V AC. c Határérték beállítás: +/- 5 +/- 15 % feszültségesés. c Késleltetés a határérték elérésekor: 3 vagy 6 perc (bekötéssel választható ki). 18

20 Figyelôrelék RCP, RCI, RCU és RCC figyelôrelék Rendelési számok Típus Rendelési Szélesség szám 9 mm-es RCP F= 60 Hz RCI vezérelt áramkör 0,15 A Ir 1,5 A 1 A Ir 10 A RCU vezérelt áramkör V AC/C V AC/C RCC { 6 min perc 3 min perc
