1 Versenyző száma: 2013/14 Technika a háztartásban, háztartási gépek Fővárosi forduló

2 1. Nevezd meg a képeken látható régi háztartási eszközöket! 5 pont 2

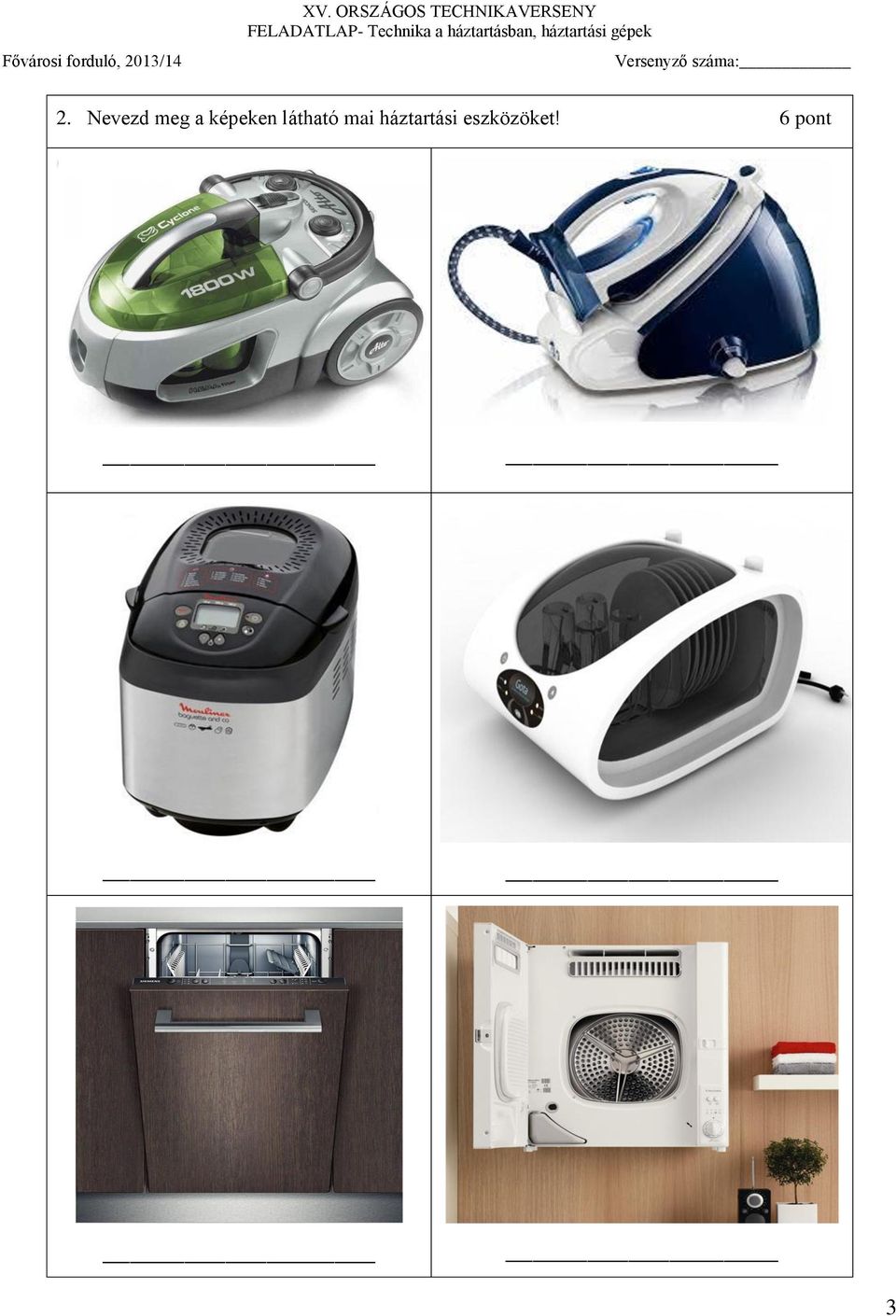

3 2. Nevezd meg a képeken látható mai háztartási eszközöket! 6 pont 3

4 3. Ezeken a képeken is háztartási készülékek láthatóak, csak egy kicsit másképpen, mint ahogy az megszokott. Nevezd meg ezeket! 6 pont 4. Szennyezett edények elmosogatásához 50 C on 15 l vízre, 1,1 kwh áramra és 60 Ft értékű tisztítószerre van szükség mosogatógépben történő mosogatáskor. Ugyanekkora mennyiségű edény ugyanilyen hőfokon történő kézi mosogatásakor 48 l vizet és 1,8 kwh áramot, valamint 20 Ft árú mosogatószert használunk. Számítsd ki mindkét fajta mosogatás költségét, és határozd meg, melyik az olcsóbb és számítsd ki azt is, hogy mennyivel! (1 m3 víz ára - víz+csatornadíj Budapesten - 600,- Ft, 1kWh elektromos áram egységára 40,- Ft.) 8 pont Gépi mosogatás: Áram: Víz: Összesen: Kézi mosogatás: Áram: Víz: Összesen: Az olcsóbb módszer és a megtakarítás összege: 4

5 5. Az alábbi áramköri elemek felhasználásával készítsd el egy hajszárító kapcsolási rajzát. Az áramforrás jelképén jelöld a fázist és a nullát is! A hajszárító kapcsolás lényege, hogy a fűtőbetét nem kaphat feszültséget, ha a motor nincs bekapcsolva, mert túlhevülne, de a ventillátort hajtó motor a fűtőszál bekapcsolása nélkül is üzemelhet. A táblázatban fejezd be a kapcsolás igazságtábláját! 10 pont Kapcsolók: Fogyasztók: Jelmagyarázat: A B motor fűtőszál ny ny 0 - nem működik z ny z ny z z 1 - működik ny: nyitva z: zárva 6. A képen egy hűtőgép energiatanúsítványa látható. Írd a vonalak után az egyes adatokhoz tartozó betűjelet! 6 pont a) Az összes csillag-jelölés nélküli tárolótér térfogatának összege b) Energiahatékonysági osztály c) Éves energiafogyasztás kwh-ban d) Szállító neve, típusazonosító e) Valamennyi mélyhűtőtér térfogatának összege f) Zajkibocsátás decibelben 7. Kösd össze az összetartozó fogalmakat! 3 pont a) I. érintésvédelmi osztály b) II. érintésvédelmi osztály c) III. érintésvédelmi osztály 1. Kettős szigetelésű készülékek 2. Érintésvédelmi törpefeszültséggel üzemelő készülékek 3. Csak védővezetővel ellátott csatlakozóaljzatokba csatlakoztatható készülékek 5

6 8. Olvasd el figyelmesen az alábbi szöveget, és válaszolj a feltett kérdésekre! 10 pont A mikrohullámú sütő magas frekvenciájú elektromágneses hullámok képződnek. A hullámforrás a magnetron, a berendezés lelke. A magnetronban az elektromos energia mikrohullámú energiává alakul át. A mikrohullámok üreges vezetőn jutnak át a sütőtérbe, ahol állóhullámok alakulnak ki, ezért az egyenletes hőhatás érdekében az ételt forgatni kell. A nagyfrekvenciájú hullámok behatolnak a melegítendő anyagba és mozgásba hozzák a víz-, zsír- és cukormolekulákat. A molekulák egymás melletti elmozdulása következtében jelentős mennyiségű súrlódási hő keletkezik. Ez a hő belülről melegíti fel a mikrohullámú sütőben elhelyezett ételt vagy italt. A készülékben lévő 2 ventilátor közül az egyik a magnetront hűti, a másik a sütőteret szellőzteti. A melegítési időt mechanikus vagy elektronikus óra segítségével lehet beállítani, de a kikapcsoló gombbal vagy az ajtó kinyitásával is megszakítható a folyamat. A készülék ajtajában fém védőháló van, amely megakadályozza a mikrohullámok kijutását és kültéri roncsoló hatását. A védőháló illetve az ajtó sérülése esetén a készülék égési sérülést okozhat a közvetlen közelében, ezért az ilyen készülék használata tilos! a) Hogyan nevezik a mikrohullámú sütő lelkét? b) Milyen hullámokat állít elő? c) Milyen hő melegíti fel az ételt? d) Miért kell forgatni az ételt? e) Mit gondolsz, mi történik, ha a forgatómotor elromlik? f) Milyen elektromos fogyasztók vannak a mikrohullámú sütőben? g) Mit gondolsz, az ajtó kinyitása lenullázza az időkapcsolót? h) Miért veszélyes a készülék ajtajának meghibásodása? i) Mit gondolsz a fagyasztott étel felmelegítése miért tart sokáig? _ 6

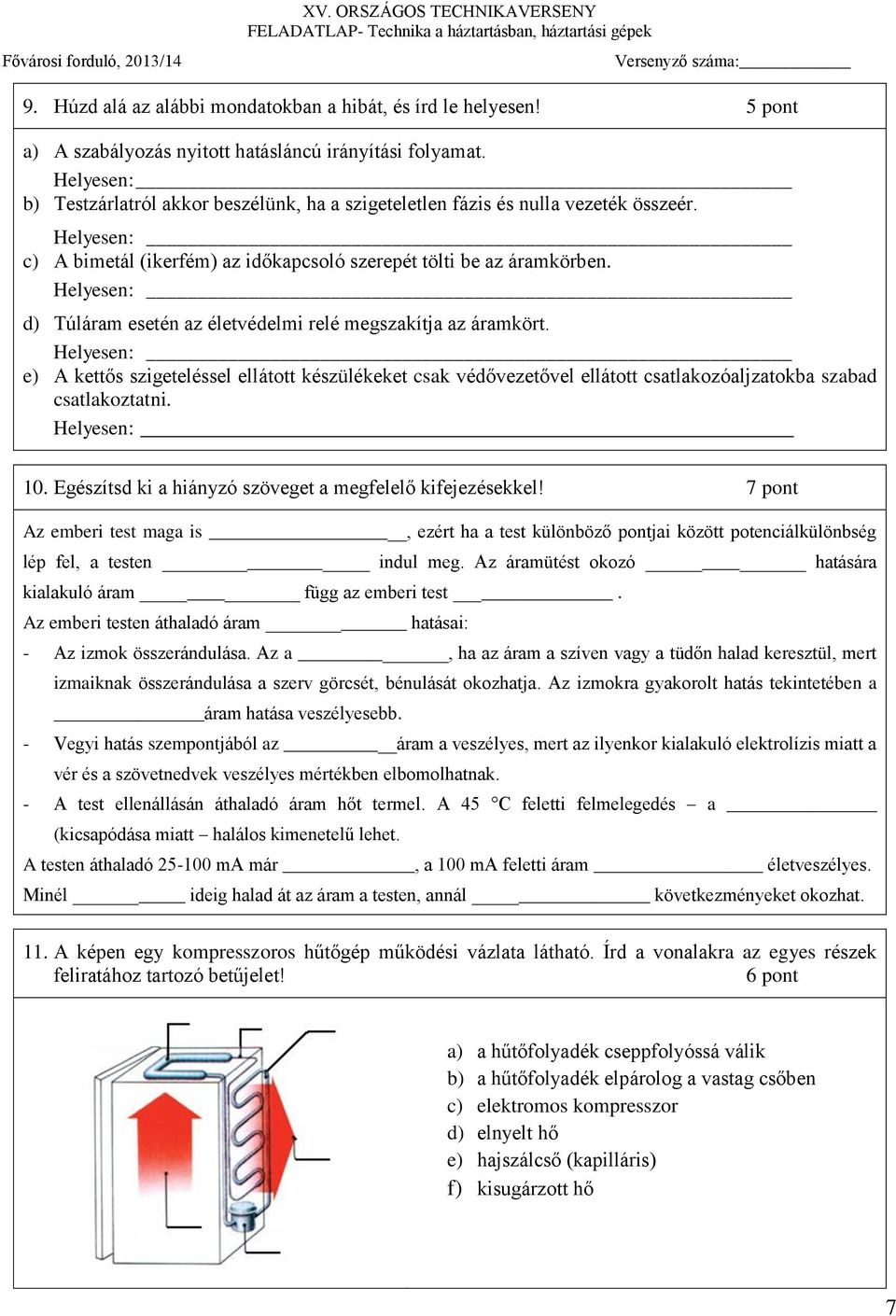

7 9. Húzd alá az alábbi mondatokban a hibát, és írd le helyesen! 5 pont a) A szabályozás nyitott hatásláncú irányítási folyamat. Helyesen: b) Testzárlatról akkor beszélünk, ha a szigeteletlen fázis és nulla vezeték összeér. Helyesen: c) A bimetál (ikerfém) az időkapcsoló szerepét tölti be az áramkörben. Helyesen: d) Túláram esetén az életvédelmi relé megszakítja az áramkört. Helyesen: e) A kettős szigeteléssel ellátott készülékeket csak védővezetővel ellátott csatlakozóaljzatokba szabad csatlakoztatni. Helyesen: 10. Egészítsd ki a hiányzó szöveget a megfelelő kifejezésekkel! 7 pont Az emberi test maga is _, ezért ha a test különböző pontjai között potenciálkülönbség lép fel, a testen indul meg. Az áramütést okozó hatására kialakuló áram függ az emberi test. Az emberi testen áthaladó áram hatásai: - Az izmok összerándulása. Az a, ha az áram a szíven vagy a tüdőn halad keresztül, mert izmaiknak összerándulása a szerv görcsét, bénulását okozhatja. Az izmokra gyakorolt hatás tekintetében a áram hatása veszélyesebb. - Vegyi hatás szempontjából az áram a veszélyes, mert az ilyenkor kialakuló elektrolízis miatt a vér és a szövetnedvek veszélyes mértékben elbomolhatnak. - A test ellenállásán áthaladó áram hőt termel. A 45 C feletti felmelegedés a (kicsapódása miatt halálos kimenetelű lehet. A testen áthaladó ma már, a 100 ma feletti áram életveszélyes. Minél ideig halad át az áram a testen, annál következményeket okozhat. 11. A képen egy kompresszoros hűtőgép működési vázlata látható. Írd a vonalakra az egyes részek feliratához tartozó betűjelet! 6 pont a) a hűtőfolyadék cseppfolyóssá válik b) a hűtőfolyadék elpárolog a vastag csőben c) elektromos kompresszor d) elnyelt hő e) hajszálcső (kapilláris) f) kisugárzott hő 7

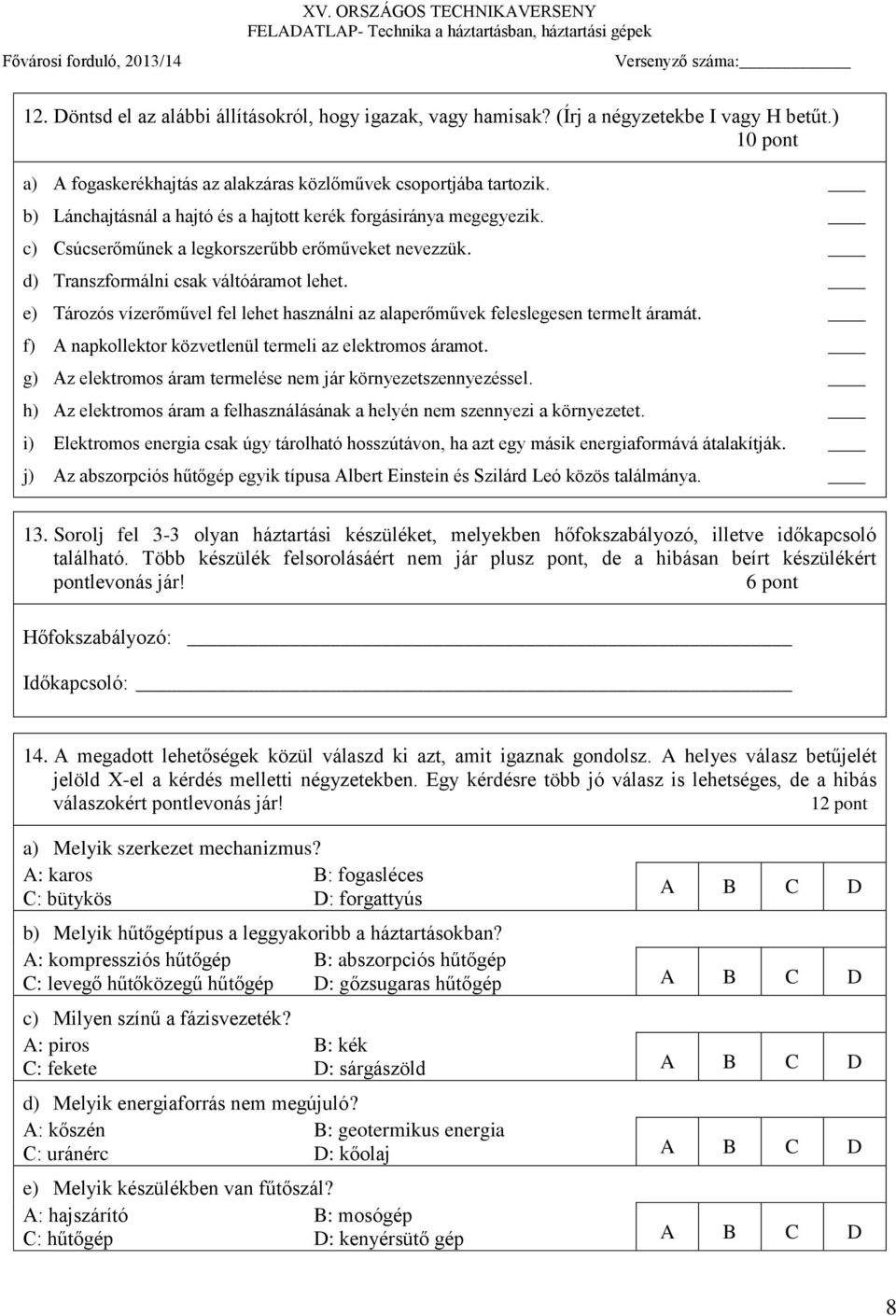

8 12. Döntsd el az alábbi állításokról, hogy igazak, vagy hamisak? (Írj a négyzetekbe I vagy H betűt.) 10 pont a) A fogaskerékhajtás az alakzáras közlőművek csoportjába tartozik. b) Lánchajtásnál a hajtó és a hajtott kerék forgásiránya megegyezik. c) Csúcserőműnek a legkorszerűbb erőműveket nevezzük. d) Transzformálni csak váltóáramot lehet. e) Tározós vízerőművel fel lehet használni az alaperőművek feleslegesen termelt áramát. f) A napkollektor közvetlenül termeli az elektromos áramot. g) Az elektromos áram termelése nem jár környezetszennyezéssel. h) Az elektromos áram a felhasználásának a helyén nem szennyezi a környezetet. i) Elektromos energia csak úgy tárolható hosszútávon, ha azt egy másik energiaformává átalakítják. j) Az abszorpciós hűtőgép egyik típusa Albert Einstein és Szilárd Leó közös találmánya. 13. Sorolj fel 3-3 olyan háztartási készüléket, melyekben hőfokszabályozó, illetve időkapcsoló található. Több készülék felsorolásáért nem jár plusz pont, de a hibásan beírt készülékért pontlevonás jár! 6 pont Hőfokszabályozó: Időkapcsoló: 14. A megadott lehetőségek közül válaszd ki azt, amit igaznak gondolsz. A helyes válasz betűjelét jelöld X-el a kérdés melletti négyzetekben. Egy kérdésre több jó válasz is lehetséges, de a hibás válaszokért pontlevonás jár! 12 pont a) Melyik szerkezet mechanizmus? A: karos B: fogasléces C: bütykös D: forgattyús A B C D b) Melyik hűtőgéptípus a leggyakoribb a háztartásokban? A: kompressziós hűtőgép B: abszorpciós hűtőgép C: levegő hűtőközegű hűtőgép D: gőzsugaras hűtőgép A B C D c) Milyen színű a fázisvezeték? A: piros B: kék C: fekete D: sárgászöld A B C D d) Melyik energiaforrás nem megújuló? A: kőszén B: geotermikus energia C: uránérc D: kőolaj A B C D e) Melyik készülékben van fűtőszál? A: hajszárító B: mosógép C: hűtőgép D: kenyérsütő gép A B C D 8
