1 Épületautomatizálás Ipari automatizálás Rendszerek Fôkatalógus Egyéb védelmi készülékek Érvényes: júniustól Think future. Switch to green.

2

3 Tartalomjegyzék Biztosítós terhelésszakaszolók 03 Tarifakapcsolók 04 Borotva-csatlakozóaljzatok 04 Tokozatok 05 Mûszaki adatok 06 1

4 Egyéb védelmi készülékek NH-biztosítós szakaszolókapcsolók Gyûjtõsín-adapterek Tarifakapcsolók Borotva-csatlakozóaljzatok Tartozékok Jól bevált konstrukciók Univerzális alkalmazások 2

5 NH-biztosítós terhelésszakaszoló-lécek LTS-LG, 3-pólusú Méret / Névl. üzemi áram I e Típusjelölés Cikkszám Csom. e A A A A LTS-LG/160/ LTS-LG/250/ LTS-LG/400/ LTS-LG/630/ Tartozékok LTS-LG/160/00-hoz Kettõs adapter 100/185 Csatlakozókapocs-burkolat Peremes csatlakozókapocs SAD-LTS-LG/ LTS-LG ZNH-BK NH-biztosítós szakaszolókapcsolók LTS, 3-pólusú LTSA-160/00/60, 60 mm-es gyûjtõsín-adapterrel Méret / Névl. üzemi áram I e Típusjelölés Cikkszám Csom. e A A A A A LTS-160/ LTSA-160/00/ LTS-250/ LTS-400/ LTS-630/ Tartozékok LTS-160/00-hoz Kapocsfedél Peremes csatlakozókapocs AH ZNH-BK Gyûjtõsín-adapter 3-pólusú, SAD Méret / Gyûjtõsín-távolság Típusjelölés Cikkszám Csom. e mm mm 1 60 mm mm mm mm SAD-160/ SAD-160/ SAD-250/ SAD-250/ SAD-400/ SAD-630/ NH-biztosítóbetétek NH, 500 V AC Méret / Névleges áram Típusjelölés Cikkszám Csom. e A A A A A A A A A 1 50 A 1 63 A 1 80 A A A A A A A A A A A A A A A A A A NH-00/ NH-00/ NH-00/ NH-00/ NH-00/ NH-00/ NH-00/ NH-00/ NH-00/ NH-1/ NH-1/ NH-1/ NH-1/ NH-1/ NH-1/ NH-1/ NH-1/ NH-2/ NH-2/ NH-2/ NH-2/ NH-2/ NH-2/ NH-2/ NH-3/ NH-3/ NH-3/ NH-3/ NH-3/

6 Tarifakapcsolók TSF Névl. áram I n (A)/Beállítási tart. (A) Típusjelölés Cikkszám Csom. e TSF 50-80A TSF A Tartozékok Sorolósín-blokk 3-pólusú Sorolósín-fedél Segédérintkezõ TSFV-16-3p 30 mm TSFV-16-AK ZIF-HK / 80 Borotva-csatlakozóaljzatok RSD Alkalmazás/Szek. feszültség (V~) Típusjelölés Cikkszám Csom. e. Háztartási használat 230 Szállodai használat 230/120 Falba süllyesztett aljzat RSD RSD ZRD-UD

7 Egyéb tartozékok Kis tokozat TC Osztásegységek (1TE=17,5mm) Típusjelölés Cikkszám Csom. e TC TC TC Nedvességálló tokozat Z-MFG, IP54 Funkció Típusjelölés Cikkszám Csom. e. BE/KI BE/KI nullavezetõ BE/KI és VÉSZ-KI Z-MFG Z-MFG/NL Z-MFG/NOT Áramkör-jegyzék GR Öntapadó táblázat az áramkörök áttekinthetõ ismertetéséhez az elosztóban vagy az elosztón. Elõre nyomtatott egyedi öntapadó felirattáblával a készülékek megjelöléséhez. Áramkörök száma / Méretek Típusjelölés Cikkszám Csom. e x120 mm x300 mm GR GR Mûanyag doboz Z7-SLS-BO Üres, DIN-sínre rápattintható. Tartalék biztosítók, apró alkatrészek számára. Z7-SLS-BO/MA: Szerelési utasításokhoz. Szín / Méretek Típusjelölés Cikkszám Csom. e. rózsaszínû lila 45x54x75 mm 45x54x75 mm Z7-SLS-BO / 12 Z7-SLS-BO/MA / 12 5

8 NH-biztosítós terhelésszakaszoló-lécek LTS-LG NH-biztosítóbetétek nélkül szállítjuk. Szimmetrikus kapcsolólécek - a készülék univerzálisan használható fenti és lenti kábelelvezetéshez. Törésbiztos, rugalmas csatlakozótér. Teljesen szigetelt, érintés ellen védett az IEC/EN 60947, ill. a VBG4 szerint. Oldalirányban eltolt szellõzõrések a szomszédos kapcsolólécekre ható átütések elkerülése céljából. Az alaptest üvegszállal erõsített, magas hõmérsékletet kiálló, önoltó és halogénmentes duroplaszt. Az egyrészes érintkezõrendszer korrózióálló és elfordulás ellen biztosított, nikkelezett vörösréz érintkezõk. A kapcsolófedél üvegszállal erõsített, önoltó és halogénmentes termoplaszt. A kapcsolófedélben nagy ellenõrzõ ablakok vannak, amelyeken keresztül jól látható az NH-biztosítóbetétek felirata és kiolvadásjelzõje. Az eltolható ellenõrzõ ablakok vizsgálólyukakkal vannak ellátva. A kapcsolófedél átállítható (parkolóállás). Kapcsolási rajz Mûszaki adatok LTS-LG/160/00 LTS-LG/250/1 LTS-LG/400/2 LTS-LG/630/3 Elektromos Mûszaki adatok a köv. szabványok szerint: IEC/EN IEC/EN IEC/EN IEC/EN Építési méret A pólusok/fázisok száma Egyezményes áram szabad levegõn I th NH-biztosítóbetétekkel 160 A 250 A 400 A 630 A Az NH-biztosítóbetétek max. megengedett névleges veszteségi teljesítménye 12 W 23 W 34 W 48 W Egyezményes áram szabad levegõn I th szakaszolókésekkel 200 A 400 A 630 A 1000 A A szakaszolókések max. megengedett névleges veszteségi teljesítménye 1,2 W 3 W 8 W 20 W Alkalmazási kategória AC 23 B névleges üzemi feszültség U e 400 V AC 400 V AC 400 V AC 400 V AC névleges üzemi áram I e 160 A 250 A 400 A 630 A névleges feltételes zárlati áram 50 ka 50 ka 50 ka 35 ka Alkalmazási kategória AC 22 B névleges üzemi feszültség U e 500 V AC 500 V AC 500 V AC 500 V AC névleges üzemi áram I e 160 A 250 A 400 A 630 A névleges feltételes zárlati áram 50 ka 50 ka 50 ka 35 ka Alkalmazási kategória AC 21 B névleges üzemi feszültség U e 690 V AC 690 V AC 690 V AC 690 V AC névleges üzemi áram I e 100 A 200 A 315 A 500 A névleges feltételes zárlati áram 10 ka 35 ka 35 ka 35 ka Névleges szigetelési feszültség U i 1000 V 1000 V 1000 V 1000 V Névleges lökõfeszültség-állóság, U imp 4 kv 8 kv 8 kv 8 kv Névleges frekvencia Hz Hz Hz Hz Névleges üzemmód folytonos üzem folytonos üzem folytonos üzem folytonos üzem Névleges zárlati bekapcsolóképesség I cm szakaszolókésekkel 6,1 ka sw 16 ka sw 16 ka sw 16 ka sw Névleges rövid idejû (termikus) állóképesség I cw szakaszolókésekkel 4 ka/1s 8 ka/1s 8 ka/1s 12,6 ka/1s Veszteségi teljesítmény NH-biztosítóbetétek nélkül 19,5W 160A-nél 28W 250A-nél 65W 400A-nél 124W 630A-nél Veszteségi teljesítmény szakaszolókések nélkül 30,5W 200A-nél 71, 5W 400A-nél 161W 630A-nél 312W 1000A-nél Mechanikai Standard csatlakozás M8 M10 M12 M12 Áramsínekhez, max. szélesség: 20 mm 40 mm 40 mm 40 mm Kábelsarukhoz: max. 1x70 mm 2 max. 300 mm 2 max. 300 mm 2 max. 300 mm 2 Környezeti hõmérséklet-tartomány -25 C C -25 C C -25 C C -25 C C Védettség IP 2Lx IP 2Lx IP 2Lx IP 2Lx Szennyezõdési fokozat

9 Méretek (mm) LTS-LG/160/00 nyitott kapcsolófedél: 202 Közvetlen felszerelés csavarokkal Fedéllevétel és kivágás az elõlaplemezhez átállítás: 142 KIVÁGÁS AZ ELÕLAPLEMEZBÕL gyûjtõsín elõlaplemez m... a kapcsolólécek száma *: Más gyûjtõsín-szélességek megengedettek (max. 80 mm-ig) A = 170 csavaros bekötés esetén A = 163 ZNH-BK peremes kapoccsal való bekötés esetén LTS-LG/160/00 csatlakozók M8-as csavar: kapocstartomány: Cu 16-70, Al mm 2 meghúzási nyomaték: Nm Peremes csatlakozókapocs ZNH-BK: kapocstartomány: Cu 4-50 mm 2 meghúzási nyomaték: 3-4 Nm 7

10 Méretek (mm) LTS-LG/250/1, LTS-LG/400/2, LTS-LG/630/3 átállítás: (legnagyobb méretû biztosítók) 1-es méret: 2-es méret: 3-as méret: 1-3 méret, 3-pólusú, kapcsolható Nyitott kapcsolófedél nyitott kapcsolófedél: 408 Méretek (mm) LTS-LG/250/1, LTS-LG/400/2, LTS-LG/630/3 csatlakozók Kivágás az elõlaplemezhez gyûjtõsín elõlaplemez Csapos csatlakozó: kapocstartomány: max. 300 mm 2 meghúzási nyomaték: 35 ± 3 Nm tartozék: kábelsaru max. 45 mm széles 1-es m.: 2/3-as m.: a gyûjtõsínrendzser közepe n... a kapcsolólécek száma 8

11 Méretek (mm) LTS-LG/160/00 és LTS-LG/250/1, LTS-LG/400/2, LTS-LG/630/3 kombináció nyitott kapcsolófedél: 253 Fedéllevétel és kivágás az elõlaplemezhez átállítás: 193 kiegyenlítõ-burkolat KIVÁGÁS AZ ELÕLAPLEMEZBÕL csatl.kapocs-burkolat kettõs adapter (tartozékok) m..... az LTS-LG/160/00 készülékek darabszáma n az LTS-LG/250/1... LTS/LG/630/3 készülékek darabszáma m/2.... az SAD-LTS-LG/00 készülékek darabszáma 9

12 NH-biztosítós szakaszolókapcsolók LTS, 3-pólusú aljzat NH-biztosítóbetétek nélkül szállítjuk. LTSA-160/00/60 szakaszoló 60 mm-es gyûjtõsín-adapterrel. Gyûjtõsín-rendszerek - SAD adapterrel az LTS könnyen felszerelhetõ a következõ rendszerekre - 60 mm gyûjtõsín-távolság: 00, 1-es méret mm gyûjtõsín-távolság: 00, 1, 2, 3-as méret Teljesen szigetelt, érintés ellen védett az EN 60947, ill. a VBG4 szerint. Az alaptest üvegszállal erõsített, magas hõmérsékletet kiálló, nem gyúlékony, önoltó és halogénmentes duroplaszt. Az egyrészes érintkezõrendszer korrózióálló és elfordulás ellen biztosított, nikkelezett vörösréz érintkezõk és rozsdamentes acél érintkezõrugók. A kapcsolófedél üvegszállal erõsített, magas hõmérsékletet kiálló, önoltó és halogénmentes termoplaszt. A kapcsolófedélben nagy ablakok vannak, amelyeken keresztül jól látható az NH-biztosítóbetétek felirata és kiolvadásjelzõje. Az eltolható ellenõrzõ ablakok kitörhetõ vizsgálólyukakkal vannak ellátva. A kapcsolófedél KI-állásban kivehetõ. Kapcsolási rajz Mûszaki adatok LTS(A)-/160/00(/60) LTS-/250/1 LTS-/400/2 LTS-/630/3 Elektromos Mûszaki adatok a köv. szabványok szerint: IEC/EN IEC/EN IEC/EN IEC/EN Építési méret A pólusok/fázisok száma Egyezményes áram szabad levegõn I th NH-biztosítóbetétekkel 160 A 250 A 400 A 630 A Az NH-biztosítóbetétek max. megengedett névleges veszteségi teljesítménye 12 W 23 W 34 W 48 W Egyezményes áram szabad levegõn I th szakaszolókésekkel 200 A 400 A 630 A 1000 A A szakaszolókések max. megengedett névleges veszteségi teljesítménye 1,2 W 3 W 8 W 20 W Alkalmazási kategória AC 23 B névleges üzemi feszültség U e 400 V AC 400 V AC 400 V AC 400 V AC névleges üzemi áram I e 160 A 250 A 400 A 630 A névleges feltételes zárlati áram 50 ka 50 ka 50 ka 50 ka Alkalmazási kategória AC 22 B névleges üzemi feszültség U e 500 V AC 500 V AC 500 V AC 500 V AC névleges üzemi áram I e 160 A 250 A 400 A 630 A névleges feltételes zárlati áram 50 ka 50 ka 50 ka 50 ka Alkalmazási kategória AC 21 B névleges üzemi feszültség U e 690 V AC 690 V AC 690 V AC 690 V AC névleges üzemi áram I e 100 A 200 A 315 A 500 A névleges feltételes zárlati áram 15 ka 35 ka 35 ka 35 ka Névleges szigetelési feszültség U i 1000 V 1000 V 1000 V 1000 V Névleges lökõfeszültség-állóság, U imp 8 kv 12 kv 12 kv 12 kv Névleges frekvencia Hz Hz Hz Hz Névleges üzemmód folytonos üzem folytonos üzem folytonos üzem folytonos üzem Névleges zárlati bekapcsolóképesség I cm szakaszolókésekkel 6,1 ka sw 6,1 ka sw 10 ka sw 10 ka sw Névleges rövid idejû (termikus) állóképesség I cw szakaszolókésekkel 4 ka/1s 8 ka/1s 12,6 ka/1s 12,6 ka/1s Veszteségi teljesítmény NH-biztosítóbetétek nélkül 7W 160A-nél 10 W 250A-nél 18W 400A-nél 53W 630A-nél Veszteségi teljesítmény szakaszolókések nélkül 7W 200A-nél 10W 400A-nél 18W 630A-nél 53W 1000A-nél Mechanikai Standard csatlakozás M8 M10 M10 M12 Áramsínekhez, max. szélesség: 20 mm 40 mm 40 mm 40 mm Kábelsarukhoz: max. 2x70 mm 2 max. 300 mm 2 max. 300 mm 2 max. 300 mm 2 Környezeti hõmérséklet-tartomány -25 C C -25 C C -25 C C -25 C C Védettség IP 2Lx IP 2Lx IP 2Lx IP 2Lx Szennyezõdési fokozat

13 Méretek (mm) LTSA-160/00/60 csapos csatlak. mód peremes kapcsos mód gyûjtõsínek középvonal-távolsága 60 mm: eltolható! Fedéllevétel és kivágás az elõlaplemezhez KIVÁGÁS AZ ELÕLAPLEMEZBÕL átállítás: 144 nyitott kapcsolófedél: 214 Beépítési mélység Kivágási méretek D E F A ,5 195 C 59, ,

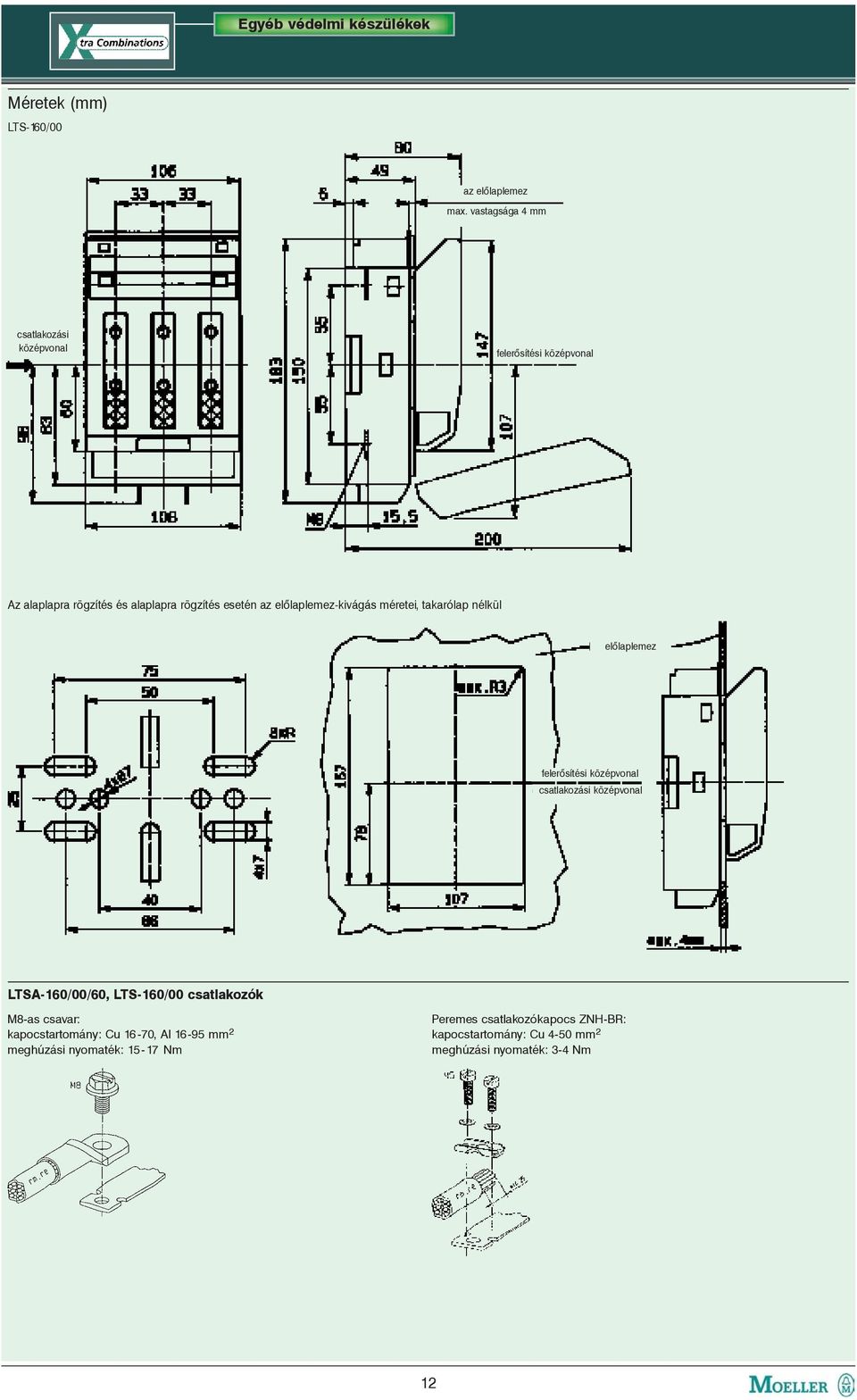

14 Méretek (mm) LTS-160/00 az elõlaplemez max. vastagsága 4 mm csatlakozási középvonal felerõsítési középvonal Az alaplapra rögzítés és alaplapra rögzítés esetén az elõlaplemez-kivágás méretei, takarólap nélkül elõlaplemez felerõsítési középvonal csatlakozási középvonal LTSA-160/00/60, LTS-160/00 csatlakozók M8-as csavar: kapocstartomány: Cu 16-70, Al mm 2 meghúzási nyomaték: Nm Peremes csatlakozókapocs ZNH-BR: kapocstartomány: Cu 4-50 mm 2 meghúzási nyomaték: 3-4 Nm 12

15 Méretek (mm) csatlakozási középvonal felerõsítési középvonal felirati mezõ kapcsolóburkolat * Ezek a méretek csak hátoldali csatlakozásra érvényesek. a b c d e f g h i k l m n p q r s t u* l* LTS-250/ , M LTS-400/ M10 28, ,5 223 LTS-630/ M Méretek alaplapra rögzítéshez 1-es MÉRET 2/3-as MÉRET felerõsítési középvonal csatlakozási középvonal felerõsítési középvonal csatlakozási középvonal a kapcsoló fenékvastagsága: 4 mm rögzítõcsavarok a kapcsoló fenékvastagsága: 2 mm rögzítõcsavarok LTS-250/1, LTS-400/2, LTS-630/3 csatlakozók Csapos csatlakozó: kapocstartomány: max. 300 mm 2 meghúzási nyomaték: 35 ± 3 Nm tartozék: kábelsaru max. 45 mm széles 1/2-es méret: M10 3-as méret: M12 13

16 Gyûjtõsín-adapter SAD, 3-pólusú LTS terhelésszakaszolók 60 mm és 100 mm gyûjtõsín-távolságú sorolósín-rendszerekre történõ felszereléséhez. Rendkívül idõ- és helytakarékos szerelés érhetõ el. Kapcsolási rajz Mûszaki adatok Adapter Méret Gyûjtõsín- Szerelés Gyûjtõsín- LTS + SAD beépítési mélység távolság keresztmetszetek max. a gyûjtõsín felsõ szélétõl SAD-160/ mm körmös 30 x 10 mm 100 mm SAD-160/ mm M8 60 x 10 mm 88 mm SAD-250/ mm kapcsos csatlak. 30 x 10 mm 124 mm SAD-250/ mm M10 60 x 10 mm 124 mm SAD-400/ mm M10 60 x 10 mm 151,5 mm SAD-630/ mm M10 60 x 10 mm 164 mm NH-biztosítóbetétek NH Kivitel ÖVE-SN 40, IEC 60269, VDE 0636, SEV 1066 szerint. Méretek ÖNORM E-6020, DIN szerint. A gl üzemosztályú NH-biztosítóbetéteket vezetékek védelmére használják. A névleges kikapcsolási áramig biztonsággal lekapcsolják a nem megengedett túláramokat és zárlati áramokat. A gl NH-biztosítóbetétek a nagy zárlati áramok elektrodinamikus hatásától is megvédik az elektromos készülékeket és berendezéseket. Szteatit/Corderit szigetelõtest. Tömör, ezüstözött vörösréz érintkezõkés. Látjelzõs kiolvadásjelzõ, feszültség alatt álló,fogantyús lapos vezetõk. Korrózióálló. Az NH-biztosítóbetétek 1:1,25, ill. 1:1,6 arányú szelektivitással rendelkeznek (a sorba kapcsolt névleges áramok aránya), ezáltal a vezeték-keresztmetszetek optimálisan kihasználhatók és védhetõk. Az erõs áramkorlátozás az elektromos berendezés kisebb mechanikai igénybevételre történõ méretezését teszi lehetõvé. Nagy, 120 ka kikapcsolási teljesítmény. Kapcsolási rajz Mûszaki adatok NH-00/ NH-1/ NH-2/ NH-3/ Elektromos Névleges feszültség AC 500 V AC 500 V AC 500 V AC 500 V AC DC 230 V DC 230 V DC 230 V DC 230 V DC Névleges áram A A A A Névleges frekvencia Hz Hz Hz Hz Névleges kikapcsolási képesség AC 120 ka 120 ka 120 ka 120 ka DC 25 ka 25 ka 25 ka 25 ka Max. veszteségi teljesítmény I n =25 A 2,4W A 3,7 W A 3,9 W A 4,5 W 4,9 W A 5,5 W 6,5 W A 5,5 W 6,6 W A 6,5 W 9,1 W 8,3 W - 125A 9,4W 11,7W 11,7W A 11,9 W 13,2 W 14,5 W A - 16,1 W 16,1 W A - 21,8 W 21,8 W 19,4 W 315 A ,3 W 23,3 W 400 A ,4 W 32,4 W 500 A ,6 W 630 A ,0 W 14

17 Átbocsátott áram-jelleggörbe, áramkorlátozási diagram A jelleggörbe a korlátozott átbocsátott áram értékeit (csúcsértékeket) mutatja a várható zárlati áram (effektív érték) függvényében, kedvezõtlen kapcsolási feltételek és a mindenkori névleges áram mellett. Szelektivitás névleges áramok Id átbocsátott áram Ig lecsengõ aperiodikus egyenáramú összetevõ Ip várható zárlati áram Is lökõ zárlati áram = Ip k 2 k k=2 cosϕ=0-ra, k=1 cosϕ=1-re névleges áram 1 kiolvadási integrál (virtuális kiolvadási idõ 4 ms) 2 eredõ integrál AC 380V 3 eredõ integrál AC 500V Korrekciós tényezõ az aperiodikus egyenáramú összetevõhöz Közepes idõ-áram jelleggörbék A, gl/gg üzemosztályú NH-biztosítóbetétekhez a: lökõ zárlati áram, aperiodikus egyená. összetevõ nélkül (k = 1) b: lökõ zárlati áram, legnagyobb aperiod. egyená. összetevõvel (k = 2) A közepes idõ-áram jelleggörbék 20 ± 5 C környezeti hõmérséklet és a próbapadi vizsgálatra vonatkozó elõírásokban hozzárendelt kábel- (vezeték-) keresztmetszetek esetén érvényesek. 15

18 Tarifakapcsolók TSF Kivitel ÖVE, VDE 0660 szerint. Fogyasztói berendezések önkéntes vagy díjszabás szerinti áramkorlátozására szolgáló kapcsolókészülék. Energiaszolgáltató által jóváhagyva, a fogyasztó könnyen visszakapcsolhatja. 3-pólusú kivitel. TS7 kompakt változat elõkészületben. Kapcsolási rajz Mûszaki adatok Elektromos Névleges feszültség 230/400 VAC Frekvencia 50 Hz Névleges áram TSF A TSF A Beállítási tartomány TSF A TSF A Max. elõtétbiztosító zárlatra TSF A gl TSF A gl Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 96 mm Beépítési szélesség 89 Szerelés rápattintható felerõsítés EN szerinti kalapsínre A beépített kapcsolók védettsége IP 40 Kapcsok fent és lent kalitkás csatlakozókapcsok Kapocs-keresztmetszet 1,5-35 mm 2 Méretek (mm) Kioldási jelleggörbe Tartozékok Sorolósín-blokk TSF-16-3p, 30 mm, 3-pólusú, 1 m Sorolósín-fedelek TSFV-16-AK Segédérintkezõ ZIF-HK ZIF-HK segédérintkezõ méretei (mm) Sorolósín-blokk TSF-16-3p 16

19 Borotva-csatlakozóaljzatok RSD Kivitel ÖVE, EN 60742, IEC szerint. Termikus kapcsoló túlterhelés elleni védelemként. Fehér színû elõlaplemez. Védõszigeteléssel rendelkezik. Vak fedéllel szállítjuk. RSD-2: Szállodai kivitel hálózati lekapcsolással az üresjárási veszteségek elkerülése céljából. Szállodai kivitel hengeres érintkezõs és amerikai lapos érintkezõs csatlakozódugókhoz. Kapcsolási rajz hálózat Mûszaki adatok Elektromos Névleges feszültség Frekvencia Névleges üzemi teljesítmény Szekunder áram RSD-1 RSD VAC 50/60 Hz primer 20 VA 230(/120 V száll.) szek. 230V AC 230/120V AC Mechanikai Szerelés falba süllyeszthetõ Kapocs-keresztmetszet falba süllyeszthetõ aljzat Z-RD-UD 2,5 mm 2 Méretek (mm) RSD betét Z-RD-UD falba sülly. aljzat 17
