Általános műszaki megjegyzések műanyag ablakokhoz és ajtókhoz

Átírás

1 Tartalomjegyzék: 1. Általános megjegyzések 1.1 VOB 1.2 Tervezett építkezés 1.3 Építtető 1.4 Tervezés/építésvezetés 1.5 Kivitelezés kezdete 1.6 Kivitelezés időtartama 1.7 Ajánlatleadás 1.8 Kötbér 1.9 Ajánlattevő 1.10 Objektleírás 2. Műszaki megjegyzések műanyag ablakokra és ajtókra 2.1 Szabványok és irányelvek 2.2 Statikai követelmények 2.3 Épületfizikai követelmények Hőszigetelés Zajvédelem Csapóeső-állóság és fugaáteresztés Betörésvédelem 2.4 Alapanyagok Műanyag profilok Acél Alumínium Tömítő profilok Tömítőanyagok Építési tömítő fóliák 2.5 Kivitelezési jellemzők Gyártói megadások Profilkialakítás Keretkialakítások Vasalatok Víztelenítés Üvegezés Felületképzés/színezés Rátét redőnyelemek Zsalugáterek 2.6 Beépítés Rögzítés az épületszerkezethez Épületszerkezethez történő tömítés és szigetelés Küszöbcsatlakozások Külső ablakpárkányok Törmelék-eltávolítás és tisztítás Méretek 2.7 Bejárati ajtók Profilkialakítás Keretkialakítások 2.8 Recycling REHAU /1 hu 08.04

2 1. Áltatlános megjegyzések 1.1 VOB A következő teljesítményjegyzékre az építési munkák kivitelezésének általános és technikai szerződési feltételei érvényesek. 1.2 Tervezett építkezés 1.3 Építtető 1.4 Tervezés/építésvezetés 1.5 Kivitelezés kezdete 1.6 Kivitelezés időtartama 1.7 Ajánlat leadása 1.8 Kötbér 1.9 Ajánlattevő 1.10 Objektleírás REHAU /2 hu 08.04

3 2. Műszaki megjegyzések műanyag ablakokra és ajtókra 2.1 Szabványok és irányelvek Építmények teherfelvétele Ablakok, ajtók, csatlakozások betörésbiztosság követelmények és osztályba soro- Építőanyagok és épületelemek tűzállósága Hőszigetelés a magasépítésben Zajvédelem a magasépítésben Ablakok, fugaáteresztés és csapóeső-állóság Üvegfalak, méretezés és kialakítás Redőnycsatlakozás, napvédelem és sötétítő berendezések az építőiparban Épületszerkezetek tömítése Mérettoleranciák a magasépítésben Acélszerkezeti munkák Asztalos munkák Vasalási munkák Redőnymunkák Fém- és lakatos munkák Üvegezési munkák Külső fugák tömítése a magasépítésben fugatömítő anyagokkal Üvegezés tömítése tömítőanyagokkal Ablakok és kiegészítő berendezéseik hangszigetelése DIN 1055 DIN V ENV 1627 lás DIN 4102 DIN 4108 DIN 4109 DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN VDI Statikai követelmények Az ablakszerkezetnek, beleértve a sorolt szerkezeteket is, minden terv szerint rá ható erőt fel kell tudnia vennie, s azt az épületszerkezet teherhordó elemeinek tovább kell tudnia adni. Az elemek méretezésének alapjául az alábbiak tekintendők: DIN 1055, 4. szakasz DIN 1055, 3. lap DIN Szélterhek, Vízszintes és függőleges forgalmi terhelések, Függőleges terhelések a vízszintes osztásokra nyíló ablakoknál. Az ablakszárnynak meg kell felenie a DIN szabvány által támasztott követelményeknek. Ezek közül a követelmények közül a teherhordó profilok, különösen a függőleges- és vízszintes osztóprofilok kihajlása nam lehet nagyobb, mint a megtámasztási hossz 300-ad része. Többrétegű hőszigetelő üveg használatakor az üvegél kihajlása a szemben elhelyezkedő üvegélek között nem léphati túl a 8 mm-t. Különleges üvegek használatakor az üveg gyártójának előírásait figyelembe kell venni. Az összes tok- és szárnyosztó profilra vonatkozó statikai számítást a megrendelő kérésére költségtérítés nélkül rendelkezésre kell bocsátani. 2.3 Épületfizikai követelmények Hőszigetelés Hőszigetelési követelményekre az alábbiak érvényesek: DIN 4108 Hőszigetelés a magasépítésben, A követelmények betartását az alábbiak igazolják: Vizsgálati jegyzőkönyvek (pl.: i.f.t. Rosenheim) vagy Táblázatos megadás a DIN 4108 szabvány, 4. rész, 2. táblázat Zajvédelem Zajvédelemre az alábbiak érvényesek: DIN 4109 VDI 2719 Zajvédelem a magasépítésben, Ablakok és kiegészítő berendezéseik hangszigetelése. A követelmények betartását az alábbiak igazolják: REHAU /3 hu 08.04

4 Vizsgálati jegyzőkönyvek (pl.: i.f.t. Rosenheim) Táblázatos megadás a DIN 4109 szabvány, 1. melléklet, 40. táblázat Csapóeső-állóság és fugaáteresztés Csapóeső-állóság és fugaáteresztés szempontjából a DIN követelményeit teljesíteni kell. Az épületmagasságot figyelembe véve teljesített csapóeső-állóságot és fugaáteresztést vizsgálati jegyzőkönyvvel kell igazolni Betörésvédelem Betörésvédelemre a DIN V ENV 1627 szabvány vonatkozik. Az ellenállási osztályba történő besorolás érvényes vizsgálati jegyzőkönyv, illetve az ajánlattevő gyári igazolása alapján lehetséges. Az elemek beépítésnél ugyancsak a DIN V ENV 1627 szabvány követelményeit kell figyelembe venni. A nem átlátszó kiviteleknél értelemszerűen a DIN EN 356 szabvány követelményei érvényesek. 2.4 Alapanyagok Műanyag profilok Módosított kemyény pvc profilok, PVC-U, EDLP ( ), nagy ütőmunkájú kemény pvc, formázóanyag DIN 7748 (1. rész, 1985 szeptember), ill. RAL-meghatározások (RAL-GZ 716/1, I. fejezet, 1. rész) szerint. A fehér profilok és a barna alaptestű kasírozott ablakprofilok receptúrája kadmium mentes. A kasírozott ablakprofilokra a RAL-GZ 716/1, I. fejezet, 7. része vonatkozik. Az ablakprofilok kasírozása oldószermentes ragasztási technológiával történik Acél Minden acél profilnak korrózió ellen védettnek kell lennie. A belül elhelyezett acél profilok cink bevonatának minimum 100 g/m²-nek kell lennie, a kint elhelyezettekének minimum 275 g/m²-nek kell lennie. A kint elhelyezett merevítéseket a szabás helyén tartós korrózióvédelemmel kell ellátni. Rögzítésként és alátámasztó szerkezetként szolgáló, 4 mm-nél nagyobb falvastagságú acél szelvényeket és lemezeket tüzi horganyzással kell ellátni. Az esetleges hegesztéseket minden esetben cinkpaszta használatával korrózió ellen védetté kell tenni (DIN 18360) Alumínium Alumíniummal szembeni követelményekre az alábbiak érvényesek: DIN 1748 extrudált profiloknál, DIN 1745 lemezeknél és szalagoknál Tömítő profilok A tömítéseknek, melyek atmoszférikus befolyásnak vannak kitéve, ezekkel szemben ellenállóknak kell lenniük. A DIN szabvány szerint a csatlakozó anyagokkal összeférhetőnek kell lenniük. Alapvetően EPDM, szilikon, RAU-PREN vagy ezekkel egyenértékű tömítő profilok alkalmazhatók A tömítőanyagoknak teljesíteniük kell a RAL GZ 716/1, II. fejezetének követelményeit Tömítőanyagok A tömítőanyagok tulajdonságainak a felhasználási célnak meg kell felelnie A DIN szabvány szerint a csatlakozó anyagokkal összeférhetőnek kell lenniük. Öregedésállóknak kell lenniük, s az időjárási hatásoknak közvetlenül kitett anyagoknak időjárásállóknak kell lenniük Építési tömítő fóliák Az építési tömítő fóliáknak, ahol szükséges, a felhasználási célnak és a DIN szabványnak meg kell felelniük. Nem tartalmazhatnak agresszív alkotóelemet, és a csatlakozó szerkezetekkel összeférhetőknek kell lenniük. Az építési tömítő fóliáknak öregedésállóknak kell lenniük, s az időjárási hatásoknak közvetlenül kitett anyagoknak időjárásállóknak kell lenniük. REHAU /4 hu 08.04

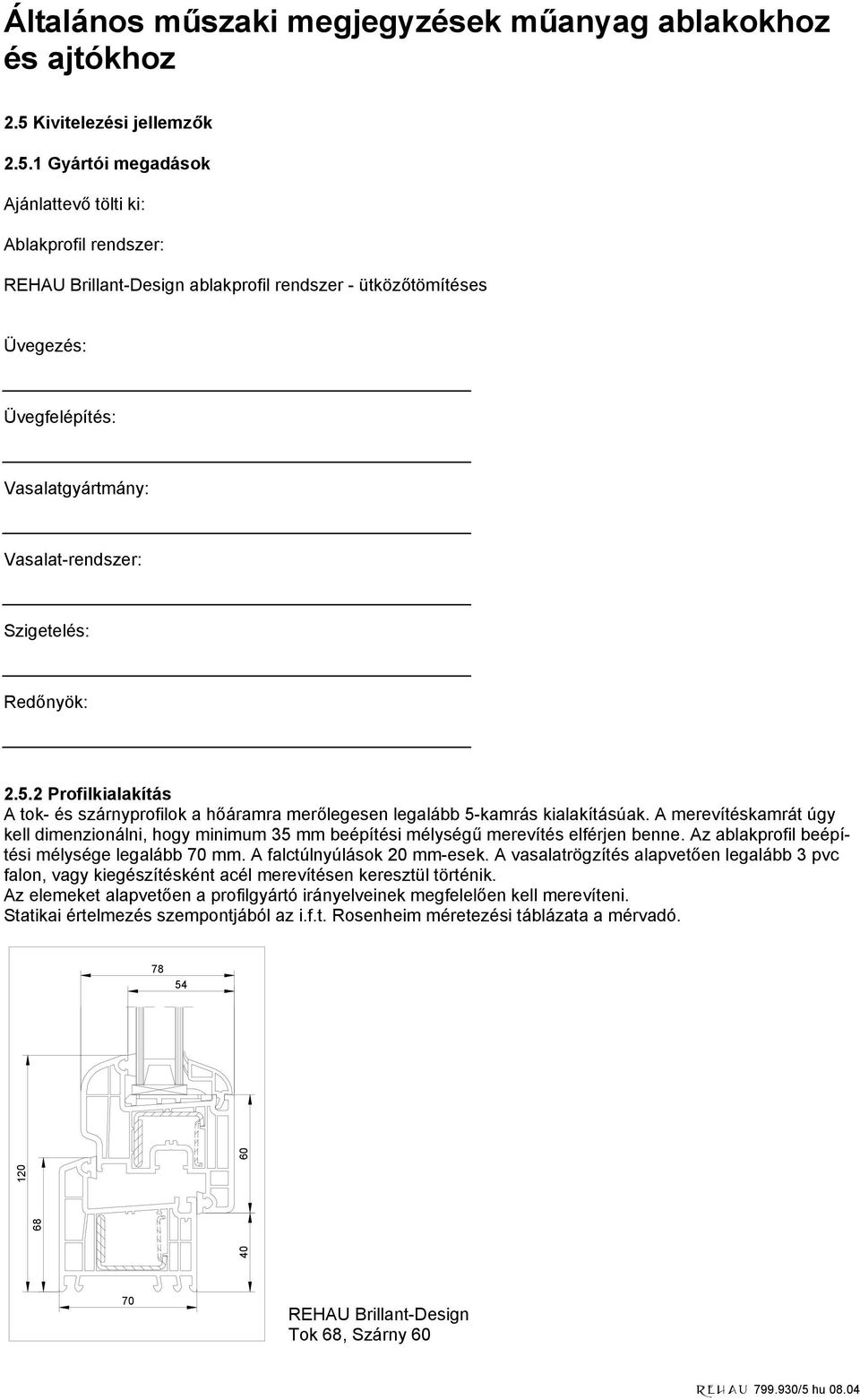

5 2.5 Kivitelezési jellemzők Gyártói megadások Ajánlattevő tölti ki: Ablakprofil rendszer: REHAU Brillant-Design ablakprofil rendszer - ütközőtömítéses Üvegezés: Üvegfelépítés: Vasalatgyártmány: Vasalat-rendszer: Szigetelés: Redőnyök: Profilkialakítás A tok- és szárnyprofilok a hőáramra merőlegesen legalább 5-kamrás kialakításúak. A merevítéskamrát úgy kell dimenzionálni, hogy minimum 35 mm beépítési mélységű merevítés elférjen benne. Az ablakprofil beépítési mélysége legalább 70 mm. A falctúlnyúlások 20 mm-esek. A vasalatrögzítés alapvetően legalább 3 pvc falon, vagy kiegészítésként acél merevítésen keresztül történik. Az elemeket alapvetően a profilgyártó irányelveinek megfelelően kell merevíteni. Statikai értelmezés szempontjából az i.f.t. Rosenheim méretezési táblázata a mérvadó REHAU Brillant-Design Tok 68, Szárny 60 REHAU /5 hu 08.04

6 2.5.3 Keretkialakítások A kemény pvc profilok hegesztéses keretkialakítására a DVS 2207, 25. része irányadó. A hegesztési varrat horonymarással munkálandó meg. Alternatív megoldásként a REHAU kontúreljárás is alkalmazható. A hegesztéseket külön kiegészítő anyag hozzáadása nélkül, homogén módon kell kivitelezni, és tisztán el kell dolgozni. A szárny- és tokosztók mechanikus bekötéssel vagy behegesztéssel rögzítendők Vasalatok A vasalatokat a DIN szabvány szerint kell kialakítani. A vasalatokat alaktartóan és teherhordó módon kell a profilokhoz rögzíteni. Az EN 107 szabvány követelményeinek Ablakok vizsgálati eljárásai, mechanikai vizsgálat meg kell felelni Víztelenítés A tok víztelenítését és az üvegfalc nyomáskiegyenlítését a profilgyártó feldolgozási irányelvei alapján kell kialakítani. A vízkivezetésnek egy önálló víztelenítési kamrán keresztül kifelé kell történnie. Az üvegfalc nyomáskiegyenlítését mindenképpen meg kell oldani. Ehhez a rendszerek szintén egy önálló előkamrával rendelkeznek. A vízkivezető nyílásokat a direkt szélbehatástól alapvetően műanyag takaró sapkákkal kell védeni. Arra feltétlenül ügyelni kell, hogy a víz ne az ablakpárkánynál, a padlóburkolatnál, vagy hasonló helyen távozzon. A vízkivezetést feltétlenül ellenőrzötten kell megoldani Üvegezés Az üvegezés szárazon, tömítésekkel, a pontban leírtak szerint történik. Az üvegezés az Institut des Glaserhandwerkes für Verglasungstechnik und Fensterbau, Hadamar technikai irányelvei szerint történjen. A tömör betétek beépítése értelemszerűen hasonló. Az üvegvastagságok meghatározása az érvényes technikai szabályok szerint történjen. Kiegészítő terhelések esetén ezt figyelembe kell venni az adott üvegszerkezetnél. Üvegezésnél a hőszigetelő üveg- és a tömítőanyag gyártójának előírásait be kell tartani Felületképzés/színezés A színes ablakkialakítás az alábbi szín-, illetve fóliakombinációkben lehetséges: Fólia belül Alaptest Fólia kívül - fehér - - fehér barna erezett - fehér mahagóni - fehér sötéttölgy 1 - fehér sötétzöld - fehér krémfehér - fehér douglasie - fehér aranytölgy - fehér mocsári tölgy 2 barna erezett barna barna erezett mahagóni barna mahagóni sötéttölgy 1 barna sötéttölgy 1 világostölgy 1 bézs világostölgy 1 douglasie barna douglasie aranytölgy barna aranytölgy oregon bézs oregon hegyi fenyő bézs hegyi fenyő mocsári tölgy 2 barna mocsári tölgy 2 Választott fóliakombináció: -/fehér/- A fedett felületnek szín- és fény- időjárás és öregedésállónak kell lennie. A Xenontest 450 berendezésben 17/3 ciklussal elvégzett vizsgálat 5000 órányi forgásidejét követően a színelváltozás nem lehet nagyobb, mint a DIN szerinti szürke színskála 3. foka. A felületnek színstabil, strukturált akrilbevonatú pvc hordozó felületű anyagból kell lennie, ami homogén módon a modifikált kemény pvc felületre a DIN 7748 szerint felhordásra kerül anélkül, hogy a sarokszilárdágot csökkentené. REHAU /6 hu 08.04

7 Fokozott védelmet kell biztostania dörzsöléssel, mechanikus sérülésekkel szemben, és magas karcállóságot kell nyújtania. További színezési lehetőség a felületek lakkozása REHAU-Acryl II lakkozási rendszerrel. A lakkozás megkívánt színárnyalata RAL Rátét redőnyelemek Ha az ablakelemek integrált rátét redőnyelemekkel látandók el, a redőnyelem színének igazodnia kell az ablak tok- és szárnyszínéhez. A rátét redőnyelemek 10 mm vastag kamrás kemény pvc határoló profilokból állnak. Új építkezés esetén 0,60 W/m²K, felújítás esetén 1,2 W/m²K hőátbocsátási tényező (k, ill. U érték) biztosítandó. A megrendelő kérésére ezek az értékek vizsgálati jegyzőkönyvekkel alátámasztandók. Nagyobb statikai igénybevétel esetén, pl.: nagyobb elemszélesség, a felső toélat a redőnydoboz kamrájába helyezett acél profillal meg kell erősíteni, s ezt a merevítést teherhoró módon a tokhoz kell kapcsolni. Nagyobb elemszélességnél a külső blendeprofilt integrált acélmerevítéssel kell ellátni. A redőnydoboz belső blendéjét szerelőblendeként hozzáférhetőnek kell hagyni. A lezáró fejdarabokat csapágyakkal lekk ellátni, és a blendeprofilokhoz kell csavarozni. A páncélzat lefutásához végigfutó redőnytraverzt kell használni. Csőmotoros működtetésnél a lezáró fejdarabok merevítéséhez a fejdarab hátoldalára erősítő lapot kell csavarozni. Gurtnis működtetésű redőnynél a gurtniátvezetést kefetömítéssel kell kialakítani. A gurtninak rugós auutomatájúnak kell lennie. Kurblis működtetésnél a lezáró fejdarabok merevítéséhez a fejdarab hátoldalára erősítő lapot kell csavarozni Zsalugáter A zsalugáterek körbefutóan azonos keresztmetszetű, lágyítóanyag-mentes modifikált pvc profilokból állnak. A profiloka sarkokon hegesztettek. A sarokcsatlakozások a merevítésekbe rögzített hegeszthető betétekkel megerősítendők. Többszárnyú zsalugáterhez ütközőprofil használható. A fix lamellák a kerettel azonos alapanyagból készülnek. Zsalugáter falctúlnyúlás nélkül: A zsalugáter falctúlnyúlás nélküli profilból készül. A keretek 50 x 70 cm méret felett 40 x 20 x 2 mm acél merevítéssel gyártandók. 2.6 Beépítés Rögzítés az épületszerkezethez Az elemek rögzítése a szerkezeti részletrajzok szerint történhet. Ügyelni kell arra, hogy a rögzítőelem Az ablakszerkezetre ható erőket problémamentesen át tudja adni az épületszerkezetre, és az ablakelem hőmogásait, valamint az épületszerkezet alakváltozásait fel tudja venni. A rögzítési pontok maximális távolsága nem lépheti túl a 70 cm-t. A sarkoknál, illetve az osztásoknál a rögzítési pont távolsága legalább 15 cm legyen a profil belső élétől. Minden rögzítőelemnek korrózió ellen védettnek kell lennie. Ezen kívül a rendszergazda szerelési irányelvei is betartandók Épületszerkezethez történő tömítés és szigetelés Az épületszerkezet és a nyílászáró közötti fugánál kialakulú teret hőszigeteléssel kell kitölteni. A fugaszélesség meghatározásánál figyelembe kell venni a nyílászárón fellépő élhosszváltozásokat (hőtágulás), az épületszerkezet mozgásait, illetve a tömítőanyagok megengedett alakváltozási határértékeit (max. összenyomottság, ill. kitágulás). Nem szabad bitumen tartalmú tömítőanyagot használni. Az időjárás hatásainak kitett oldalon a fugának csapóeső-állónak és tartósan rugalmasnak kell lennie. A beltér felől a fugának légzárónak és tartósan rugalmasnak kell lennie. Ügyelni kell arra, hogy a fuga belső oldalának páradiffúziós szempontból tömítettebbnek kell lennie, mint a külső oldalnak. A tömítési- és szigetelési rendszert a megrendelőnek kell kiválasztania a fal felépítésének és a meglévő a- dottságok figyelembe vételével. Tömítésnél és szigetelésnél az alábbi anyagok használandók. REHAU /7 hu 08.04

8 Belső tömítési sík: Funkciós tartomány (szigetelendő tartomány): Külső tömítési sík: Küszöbcsatlakozások A küszöbcsatlakozásnak tartósan tömítettnek kell lennie víz és felszivárgó nedvesség ellen. Úgy kell kialakítani a csatlakozást, hogy a víz a szerkezetből mindig kifelé vezetődjön. Az átjárhatóságot biztosítani kell. Különleges esetek, mint pl. az akadálymentes küszöbkialakítás egyeztetendők, s az adott eset működő képessége megfelelő intézkedésekkel biztosítandó Külső ablakpárkányok A külső ablakpárkányokat feszültségmentesen kell beépíteni, minimum 5 kifelé lejtéssel. A végcsatlakozást tartósan tömítetten kell kialakítani. A kopogó hatás csökkentése érdekében a párkány alsó aldalán megfelelő zajmentesítésről kell gondoskodni,ill. egyéb burkolásokat kell kialakítani. Az ablakpárkány mélységének legalább 30 mm-rel nagyobbnak kell lennie, mint a külső kávamélység. A kinyúlásnak az összes ablaknál közel azonosnak kell lennie Törmelék-eltávolítás és tisztítás Az új ablakokat a megrendelőnek az átadás során tisztán kell átadni. Az esetlegesen keletkező bontási és beépítési törmelék eltávolításának- és a tisztításnak a kültségét az ajánlat egységárainál figyelembe kell venni Méretek Minden, a teljesítményjegyzékben szereplő méret irányméret. A kivitelezéshez az építkezésen felvett méretek használandók. Az eltéréseket a munka megkezdése elött jelezni kell. 2.7 Bejárati ajtók Profilkialakítás A bejárati ajtók a pontban leírtak szerint pvc profilokból készülnek. A bejárati ajtó szárnyprofiljai a hőáramra merőlegesen 2-kamrás kialakításúak. A tokot és a szárnyprofilt alapvetően mindig merevíteni kell Keretkialakítások A szárnykeret a pont szerinti kialakítású. A szárny merevítései szintén körbefutnak, és egymáshoz csatlakoztatva vannak. Ehhez minden sarokban hegeszthető sarokcsatlakozó van beépítve. A tok a felső sarkoknál szintén hegesztett. Az ajtó alsó részén hőhíd mentes alumínium, vagy pvc küszöb kerül alkalmazásra. A küszöbcsatlakozásnál is két tömítési vonalat kell kialakítani. 2.8 Recycling A profilgyártónak rendelkeznie kell a pvc ablakprofilok újrafelhasználásának biztosítására egy megszakítás nélküli körforgással. Ez érvényes a régi ablakokra, amelyeket az építkezésen kibontank, s onnan elszállítják, illetve az ablakgyártónál keletkező szabási maradékokra. REHAU /8 hu 08.04
