DK-9880 kódzár bemeneti vezérléssel

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "DK-9880 kódzár bemeneti vezérléssel"

Átírás

1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) DK-9880 kódzár bemeneti vezérléssel Megrend. szám: Rendeltetésszerű használat A DK-9880 bemeneti vezérlésű kódzárt kapucsengőként, vezérlésre (ajtók, garázskapuk stb.) és bejárati ajtók felügyeletére és a bemeneti jogosultság felismerésére használják. Széles üzemi hőmérséklet tartományának köszönhetően ( C) a kezelőegység kültéren is használható. A kódzárhoz a billentyűzet útján három felhasználói kódot programozhatunk. Mindegyik relét programozott ideig tarthatjuk behúzva, vagy a felhasználói kóddal közvetlenül is működtethetjük. Ezen kívül további biztonsági- és bejárati- programozásokat is végezhetünk. Az alapkészülék csak száraz belső helyiségekben helyezhető el, míg a kezelő egység védett kültéren is elhelyezhető. A vízzel való közvetlen érintkezést el kell kerülni. A készülék 12 voltos egyen- / ill. váltakozó feszültségről is működtethető. Az 1. sz. relé által kapcsolt max. áramerősség 5 A és 30 V, a 2. és 3. sz. relé legfeljebb 1 A és 12 V egyenfeszültség kapcsolására alkalmas. A Duress kimenet maximálisan 100 ma-el és 12 V-os egyenfeszültséggel, a 12 voltos kimenet maximálisan 2 amperrel és 12 V egyenfeszültséggel terhelhető. A fentiektől eltérő alkalmazás tilos. Az alkatrészek megnevezése (lásd 3. old. ábráját) 1. Csatlakozó kapcsok 2. DAP jumperek (feltűzhető áthidalások) 3. Alapkészülék felerősítő furatai 4. Csatlakozó kapocs lefedés 5. Hangszóró 6. Csatlakozó kapocs lefedés csavarjai 7. Kapucsengő 8. Billentyűzet 9. A kezelőegység LED-jei 10. Felnyitó csavar 11. DATA csatlakozókapocs a kezelőrészen 12. Földelő csatlakozó a kezelőrészen 13. LOCK-LED csatlakozó kapcsai a kezelőrészen 14. ARMED-LED csatlakozó kapcsai a kezelőrészen Üzembe helyezés A kódzár felszerelési helye ne legyen kitéve erős közvetlen napsugárzásnak, rázkódásnak, pornak, stb. Ne legyenek erős mágneses, vagy elektromos mezejű készülékek (rádiótelefon, elektromotor stb.) a közelben. A rögzítéshez ne fúrjunk külön lyukakat a házába. Alapberendezés szerelése Az alapberendezéshez keressünk egy alkalmas helyet, ahonnan a hangszóró hallható. Az alapberendezés csavar-furatait (3) sablonként használva jelöljük át a furathelyeket. Vegyük el az alapegységet és fúrjuk ki a felerősítő furatokat, szükség esetén helyezzük bele a tipliket. Csavarozzuk fel az alapegységet a megfelelő csavarokkal. Ügyeljünk arra, hogy a kezelő egységhez vezető vezetékek észrevétlenül legyenek elvezethetők. Kezelőegység szerelése Keressünk jól hozzáférhető felszerelési helyet a kezelő egységnek. Csavarjuk ki a kezelőegység (10) csavarját. Vegyük le a kezelőegység hátlapját. A hátlap csavar-furatait (3) sablonként használva jelöljük át a furathelyeket. Vegyük el a hátlapot és fúrjuk ki a felerősítő furatokat. Csavarozzuk fel a hátlapot a mellékelt csavarokkal. Fektessük le a vezetékeket az alapkészülékhez, ill. a LED-ekhez a rácsatlakoztatandó készülékek számára (pl. riasztó központ). Ügyeljünk arra, hogy a kezelő egységhez vezető vezetékek észrevétlenül, de világosan legyenek vezetve. Megjegyzés: Az alapkészülékhez történő csatlakozáshoz 2 vezeték szükséges, és a LED-ekhez úgyszintén egyenként 2 vezeték kell. Csatlakoztatás Ügyeljünk arra, hogy a csatlakoztatandó készülékek a bekötés alatt ki legyenek kapcsolva. Feszültségellátás céljára csak 12 voltos egyen-, vagy váltakozó feszültség használható. Ne kíséreljük meg a kódzárat más feszültséggel működtetni. A kódzár be- és kimeneteit és a rácsatlakoztatott vezetékeket védjük meg a közvetlen érintés veszélyétől. Ehhez a vezetékek kellően szigeteltek, illetve kellő átütési szilárdságúak, a csatlakozók érintéstől védettek kell legyenek. A feszültségellátásnál a polaritást nem kell figyelembe venni. Csupaszoljuk le a két lefektetett vezeték végét kb. 5 mm hosszan a kezelői- és az alapkészüléknél lévő végüknél. Ügyeljünk arra, nehogy másutt is megsértsük a vezeték szigetelését. Kössük össze a kezelői készülék és az alapkészülék DATA kapcsait (11-es és az 5 kapcsot) és a GND (test) kapcsait (12-es és a 4 kapcsot) egymással. Vegyük figyelembe, hogy hibás csatlakoztatás esetén a készülékek károsodhatnak. Ezután rácsatlakoztathatjuk a LED-ek vezetékeit a kezelő egységre. A LED ARMED kimenetet egy élesített riasztó központhoz használhatjuk, a LED LOCK-ot a bezárt bejárati ajtóhoz. Ügyeljünk arra, hogy a feszültség polaritása helyes legyen. Legrosszabb esetben ellenőrizzük egy mérőműszer segítségével. A LED-ekhez 12 V-os egyenfeszültség szükséges. (12 old ábrája: ground = test, data = adatátviteli vezeték). További készülékek csatlakoztatására (mágneses érintkező, mágneses kapuzár, stb.) az alapkészüléken állnak szabad kapcsok rendelkezésre. Az alapegység bekötésénél tartsuk be a következő táblázatban található feszültség- és áramerősség adatokat. A csatlakozó kapcsok terhelhetősége: 1 relé: Ezt a relét maximálisan 5 amperrel és 30 V egyenfeszültséggel terhelhetjük. 2 & 3 relé: Ezeket a reléket maximálisan 1 amperrel és 12 V egyenfeszültséggel terhelhetjük. 12 V OUTPUT: Ezt a kapcsot maximálisan 2 amperrel és 9 12 DURESS V egyenfeszültséggel terhelhetjük. Ezt a kapcsot maximálisan 100 ma-rel és 12 V egyenfeszültséggel terhelhetjük. Az alábbi táblázatban láthatjuk a csatlakozó kapcsok megjelölését és hozzájuk tartozó magyarázatot. A csatlakozó kapcsok leírása: 1 & 12 V AC, vagy DC üzemi feszültség (polaritás tetszőleges) V DC kimenő feszültség, további készülékek rácsatlakoztatására. 12 V AC bemeneti tápfeszültségnél e kapocs kimenő feszültsége 12 V DC, míg 12 V DC esetében 9 és 12 V DC között lehet. 4 Test kapocs 5 Adatátviteli csatlakozó kapocs a kezelő egységgel való összeköttetéshez. 6 Ajtó érintkező. 7 EGRESS-érintkező, amennyiben ezt a csatlakozókapcsot a testtel kötjük össze, az 1 relé az általunk programozott módon kapcsol. E kontaktus használatának akkor van értelme, ha belülről szeretnénk kinyitni egy ajtót, amelynek nyitását az 1 relé hajtja végre. 8 DURRES-érintkező, ez a csatlakozókapocs a testet kapcsolja, amennyiben a programozásnál (71) 10 x hibás kódot adnak be. 9 Az 1 relé NC érintkezőpárja (normál esetben zárt), ez a kapocs normál esetben vezető kapcsolatban van a 10 kapoccsal relé bemenő csatlakozó kapcsa a 9 & 10 csatlakozó kapcsokhoz. 11 Az 1 relé NO érintkezőpárja (normál esetben nyitva), ez a kapocs normál esetben nincs összeköve a 10 kapoccsal. 12 A 2 relé NC érintkezőpárja, ez a kapocs normál esetben össze van kötve a 13 kapoccsal. 1

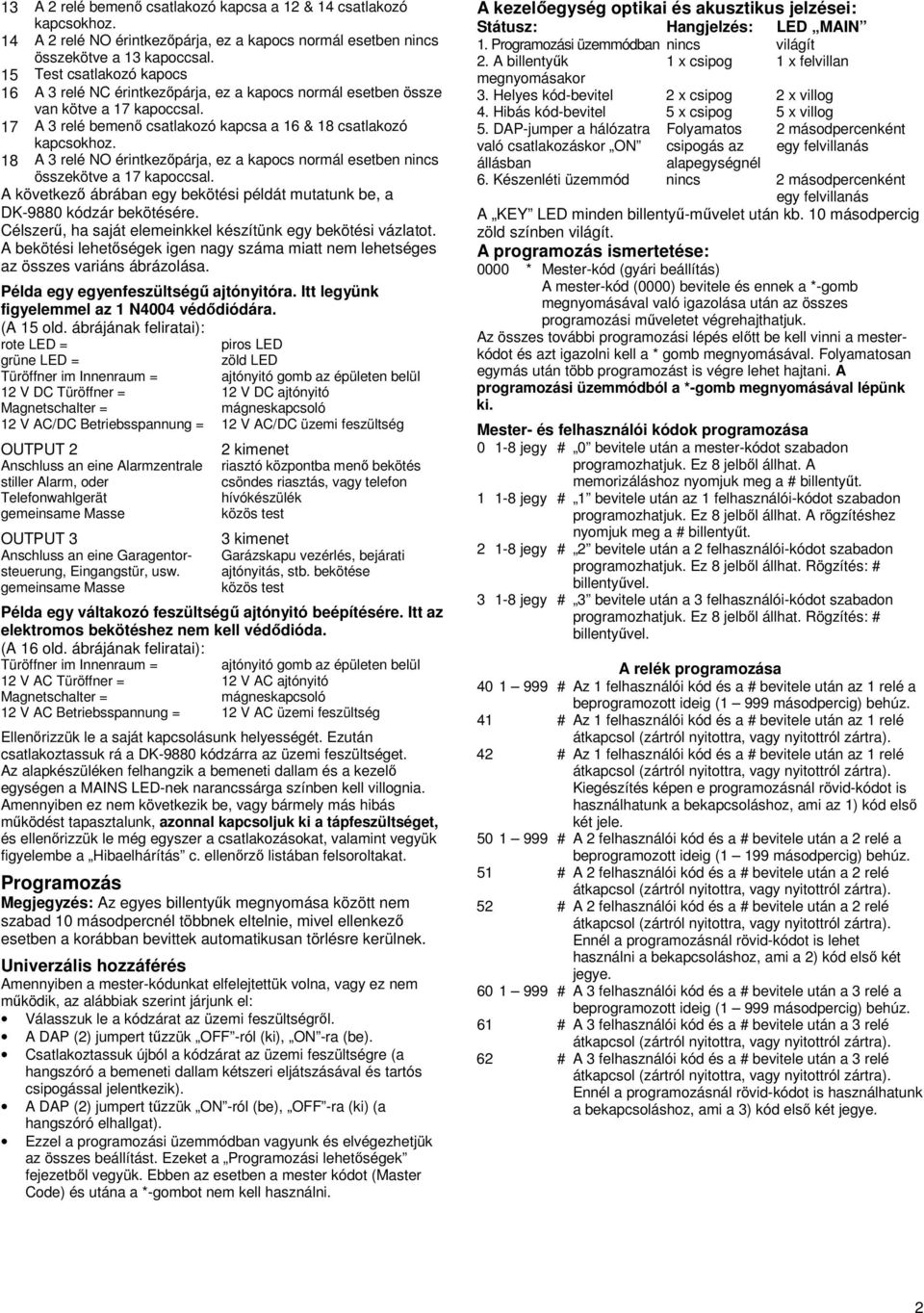

2 13 A 2 relé bemenő csatlakozó kapcsa a 12 & 14 csatlakozó kapcsokhoz. 14 A 2 relé NO érintkezőpárja, ez a kapocs normál esetben nincs összekötve a 13 kapoccsal. 15 Test csatlakozó kapocs 16 A 3 relé NC érintkezőpárja, ez a kapocs normál esetben össze van kötve a 17 kapoccsal. 17 A 3 relé bemenő csatlakozó kapcsa a 16 & 18 csatlakozó kapcsokhoz. 18 A 3 relé NO érintkezőpárja, ez a kapocs normál esetben nincs összekötve a 17 kapoccsal. A következő ábrában egy bekötési példát mutatunk be, a DK-9880 kódzár bekötésére. Célszerű, ha saját elemeinkkel készítünk egy bekötési vázlatot. A bekötési lehetőségek igen nagy száma miatt nem lehetséges az összes variáns ábrázolása. Példa egy egyenfeszültségű ajtónyitóra. Itt legyünk figyelemmel az 1 N4004 védődiódára. (A 15 old. ábrájának feliratai): rote LED = piros LED grüne LED = zöld LED Türöffner im Innenraum = ajtónyitó gomb az épületen belül 12 V DC Türöffner = 12 V DC ajtónyitó Magnetschalter = mágneskapcsoló 12 V AC/DC Betriebsspannung = 12 V AC/DC üzemi feszültség OUTPUT 2 Anschluss an eine Alarmzentrale stiller Alarm, oder Telefonwahlgerät gemeinsame Masse OUTPUT 3 Anschluss an eine Garagentorsteuerung, Eingangstür, usw. gemeinsame Masse 2 kimenet riasztó központba menő bekötés csöndes riasztás, vagy telefon hívókészülék közös test 3 kimenet Garázskapu vezérlés, bejárati ajtónyitás, stb. bekötése közös test Példa egy váltakozó feszültségű ajtónyitó beépítésére. Itt az elektromos bekötéshez nem kell védődióda. (A 16 old. ábrájának feliratai): Türöffner im Innenraum = ajtónyitó gomb az épületen belül 12 V AC Türöffner = 12 V AC ajtónyitó Magnetschalter = mágneskapcsoló 12 V AC Betriebsspannung = 12 V AC üzemi feszültség Ellenőrizzük le a saját kapcsolásunk helyességét. Ezután csatlakoztassuk rá a DK-9880 kódzárra az üzemi feszültséget. Az alapkészüléken felhangzik a bemeneti dallam és a kezelő egységen a MAINS LED-nek narancssárga színben kell villognia. Amennyiben ez nem következik be, vagy bármely más hibás működést tapasztalunk, azonnal kapcsoljuk ki a tápfeszültséget, és ellenőrizzük le még egyszer a csatlakozásokat, valamint vegyük figyelembe a Hibaelhárítás c. ellenőrző listában felsoroltakat. Programozás Megjegyzés: Az egyes billentyűk megnyomása között nem szabad 10 másodpercnél többnek eltelnie, mivel ellenkező esetben a korábban bevittek automatikusan törlésre kerülnek. Univerzális hozzáférés Amennyiben a mester-kódunkat elfelejtettük volna, vagy ez nem működik, az alábbiak szerint járjunk el: Válasszuk le a kódzárat az üzemi feszültségről. A DAP (2) jumpert tűzzük OFF -ról (ki), ON -ra (be). Csatlakoztassuk újból a kódzárat az üzemi feszültségre (a hangszóró a bemeneti dallam kétszeri eljátszásával és tartós csipogással jelentkezik). A DAP (2) jumpert tűzzük ON -ról (be), OFF -ra (ki) (a hangszóró elhallgat). Ezzel a programozási üzemmódban vagyunk és elvégezhetjük az összes beállítást. Ezeket a Programozási lehetőségek fejezetből vegyük. Ebben az esetben a mester kódot (Master Code) és utána a *-gombot nem kell használni. A kezelőegység optikai és akusztikus jelzései: Státusz: Hangjelzés: LED MAIN 1. Programozási üzemmódban nincs világít 2. A billentyűk 1 x csipog 1 x felvillan megnyomásakor 3. Helyes kód-bevitel 2 x csipog 2 x villog 4. Hibás kód-bevitel 5 x csipog 5 x villog 5. DAP-jumper a hálózatra való csatlakozáskor ON állásban Folyamatos csipogás az alapegységnél 2 másodpercenként egy felvillanás 6. Készenléti üzemmód nincs 2 másodpercenként egy felvillanás A KEY LED minden billentyű-művelet után kb. 10 másodpercig zöld színben világít. A programozás ismertetése: 0000 * Mester-kód (gyári beállítás) A mester-kód (0000) bevitele és ennek a *-gomb megnyomásával való igazolása után az összes programozási műveletet végrehajthatjuk. Az összes további programozási lépés előtt be kell vinni a mesterkódot és azt igazolni kell a * gomb megnyomásával. Folyamatosan egymás után több programozást is végre lehet hajtani. A programozási üzemmódból a *-gomb megnyomásával lépünk ki. Mester- és felhasználói kódok programozása jegy 0 bevitele után a mester-kódot szabadon programozhatjuk. Ez 8 jelből állhat. A memorizáláshoz nyomjuk meg a billentyűt jegy 1 bevitele után az 1 felhasználói-kódot szabadon programozhatjuk. Ez 8 jelből állhat. A rögzítéshez nyomjuk meg a billentyűt jegy 2 bevitele után a 2 felhasználói-kódot szabadon programozhatjuk. Ez 8 jelből állhat. Rögzítés: billentyűvel jegy 3 bevitele után a 3 felhasználói-kódot szabadon programozhatjuk. Ez 8 jelből állhat. Rögzítés: billentyűvel. A relék programozása Az 1 felhasználói kód és a bevitele után az 1 relé a beprogramozott ideig (1 999 másodpercig) behúz. 41 Az 1 felhasználói kód és a bevitele után az 1 relé 42 Az 1 felhasználói kód és a bevitele után az 1 relé Kiegészítés képen e programozásnál rövid-kódot is használhatunk a bekapcsoláshoz, ami az 1) kód első két jele A 2 felhasználói kód és a bevitele után a 2 relé a beprogramozott ideig (1 199 másodpercig) behúz. 51 A 2 felhasználói kód és a bevitele után a 2 relé 52 A 2 felhasználói kód és a bevitele után a 2 relé Ennél a programozásnál rövid-kódot is lehet használni a bekapcsoláshoz, ami a 2) kód első két jegye A 3 felhasználói kód és a bevitele után a 3 relé a beprogramozott ideig (1 999 másodpercig) behúz. 61 A 3 felhasználói kód és a bevitele után a 3 relé 62 A 3 felhasználói kód és a bevitele után a 3 relé Ennél a programozásnál rövid-kódot is használhatunk a bekapcsoláshoz, ami a 3) kód első két jegye. 2

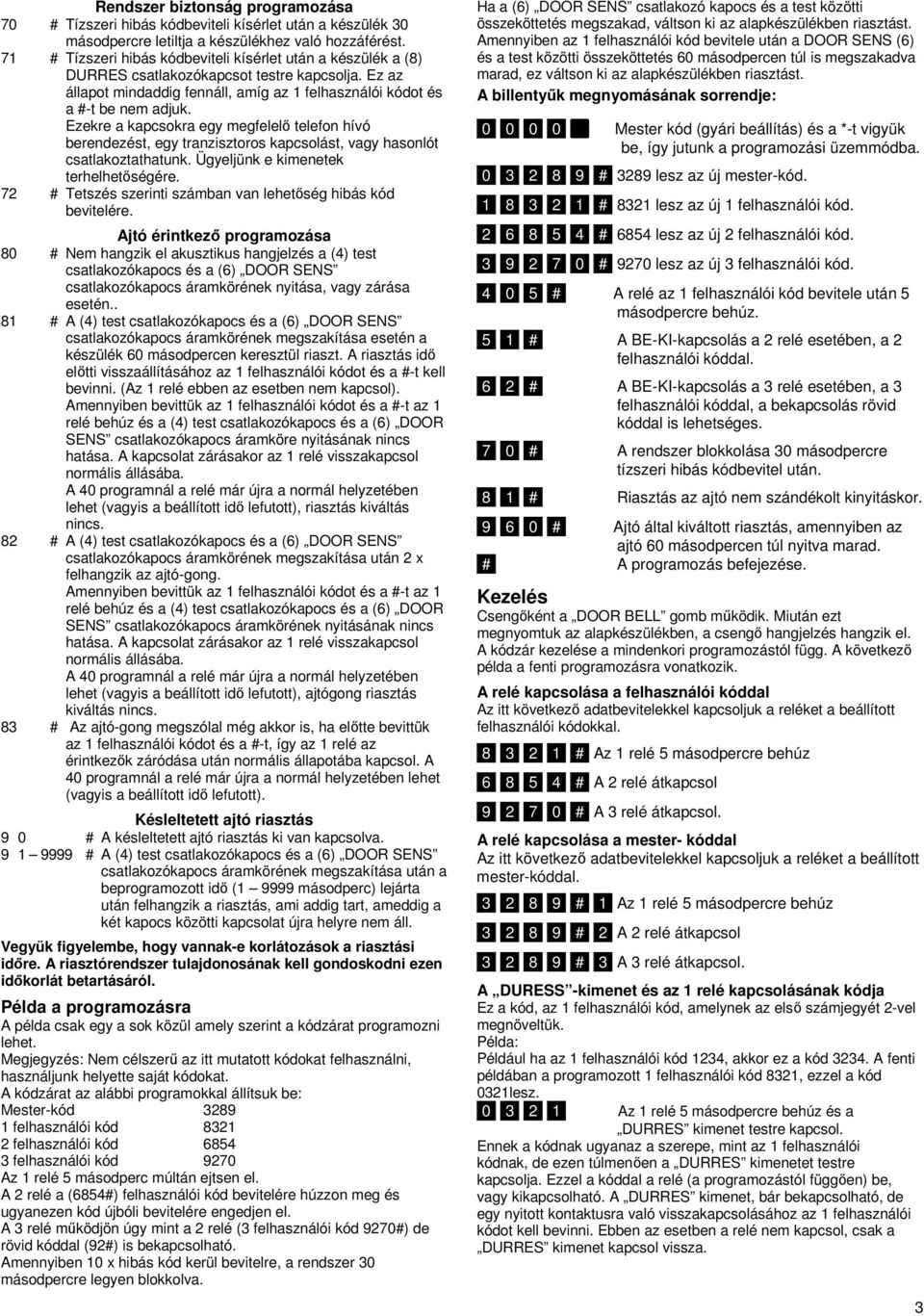

3 Rendszer biztonság programozása 70 Tízszeri hibás kódbeviteli kísérlet után a készülék 30 másodpercre letiltja a készülékhez való hozzáférést. 71 Tízszeri hibás kódbeviteli kísérlet után a készülék a (8) DURRES csatlakozókapcsot testre kapcsolja. Ez az állapot mindaddig fennáll, amíg az 1 felhasználói kódot és a -t be nem adjuk. Ezekre a kapcsokra egy megfelelő telefon hívó berendezést, egy tranzisztoros kapcsolást, vagy hasonlót csatlakoztathatunk. Ügyeljünk e kimenetek terhelhetőségére. 72 Tetszés szerinti számban van lehetőség hibás kód bevitelére. Ajtó érintkező programozása 80 Nem hangzik el akusztikus hangjelzés a (4) test csatlakozókapocs és a (6) DOOR SENS csatlakozókapocs áramkörének nyitása, vagy zárása esetén.. 81 A (4) test csatlakozókapocs és a (6) DOOR SENS csatlakozókapocs áramkörének megszakítása esetén a készülék 60 másodpercen keresztül riaszt. A riasztás idő előtti visszaállításához az 1 felhasználói kódot és a -t kell bevinni. (Az 1 relé ebben az esetben nem kapcsol). Amennyiben bevittük az 1 felhasználói kódot és a -t az 1 relé behúz és a (4) test csatlakozókapocs és a (6) DOOR SENS csatlakozókapocs áramköre nyitásának nincs hatása. A kapcsolat zárásakor az 1 relé visszakapcsol normális állásába. A 40 programnál a relé már újra a normál helyzetében lehet (vagyis a beállított idő lefutott), riasztás kiváltás nincs. 82 A (4) test csatlakozókapocs és a (6) DOOR SENS csatlakozókapocs áramkörének megszakítása után 2 x felhangzik az ajtó-gong. Amennyiben bevittük az 1 felhasználói kódot és a -t az 1 relé behúz és a (4) test csatlakozókapocs és a (6) DOOR SENS csatlakozókapocs áramkörének nyitásának nincs hatása. A kapcsolat zárásakor az 1 relé visszakapcsol normális állásába. A 40 programnál a relé már újra a normál helyzetében lehet (vagyis a beállított idő lefutott), ajtógong riasztás kiváltás nincs. 83 Az ajtó-gong megszólal még akkor is, ha előtte bevittük az 1 felhasználói kódot és a -t, így az 1 relé az érintkezők záródása után normális állapotába kapcsol. A 40 programnál a relé már újra a normál helyzetében lehet (vagyis a beállított idő lefutott). Késleltetett ajtó riasztás 9 0 A késleltetett ajtó riasztás ki van kapcsolva A (4) test csatlakozókapocs és a (6) DOOR SENS csatlakozókapocs áramkörének megszakítása után a beprogramozott idő ( másodperc) lejárta után felhangzik a riasztás, ami addig tart, ameddig a két kapocs közötti kapcsolat újra helyre nem áll. Vegyük figyelembe, hogy vannak-e korlátozások a riasztási időre. A riasztórendszer tulajdonosának kell gondoskodni ezen időkorlát betartásáról. Példa a programozásra A példa csak egy a sok közül amely szerint a kódzárat programozni lehet. Megjegyzés: Nem célszerű az itt mutatott kódokat felhasználni, használjunk helyette saját kódokat. A kódzárat az alábbi programokkal állítsuk be: Mester-kód felhasználói kód felhasználói kód felhasználói kód 9270 Az 1 relé 5 másodperc múltán ejtsen el. A 2 relé a (6854) felhasználói kód bevitelére húzzon meg és ugyanezen kód újbóli bevitelére engedjen el. A 3 relé működjön úgy mint a 2 relé (3 felhasználói kód 9270) de rövid kóddal (92) is bekapcsolható. Amennyiben 10 x hibás kód kerül bevitelre, a rendszer 30 másodpercre legyen blokkolva. Ha a (6) DOOR SENS csatlakozó kapocs és a test közötti összeköttetés megszakad, váltson ki az alapkészülékben riasztást. Amennyiben az 1 felhasználói kód bevitele után a DOOR SENS (6) és a test közötti összeköttetés 60 másodpercen túl is megszakadva marad, ez váltson ki az alapkészülékben riasztást. A billentyűk megnyomásának sorrendje: Mester kód (gyári beállítás) és a *-t vigyük be, így jutunk a programozási üzemmódba lesz az új mester-kód lesz az új 1 felhasználói kód lesz az új 2 felhasználói kód lesz az új 3 felhasználói kód A relé az 1 felhasználói kód bevitele után 5 másodpercre behúz. 5 1 A BE-KI-kapcsolás a 2 relé esetében, a 2 felhasználói kóddal. 6 2 A BE-KI-kapcsolás a 3 relé esetében, a 3 felhasználói kóddal, a bekapcsolás rövid kóddal is lehetséges. 7 0 A rendszer blokkolása 30 másodpercre tízszeri hibás kódbevitel után. 8 1 Riasztás az ajtó nem szándékolt kinyitáskor Ajtó által kiváltott riasztás, amennyiben az ajtó 60 másodpercen túl nyitva marad. A programozás befejezése. Kezelés Csengőként a DOOR BELL gomb működik. Miután ezt megnyomtuk az alapkészülékben, a csengő hangjelzés hangzik el. A kódzár kezelése a mindenkori programozástól függ. A következő példa a fenti programozásra vonatkozik. A relé kapcsolása a felhasználói kóddal Az itt következő adatbevitelekkel kapcsoljuk a reléket a beállított felhasználói kódokkal Az 1 relé 5 másodpercre behúz A 2 relé átkapcsol A 3 relé átkapcsol. A relé kapcsolása a mester- kóddal Az itt következő adatbevitelekkel kapcsoljuk a reléket a beállított mester-kóddal Az 1 relé 5 másodpercre behúz A 2 relé átkapcsol A 3 relé átkapcsol. A DURESS -kimenet és az 1 relé kapcsolásának kódja Ez a kód, az 1 felhasználói kód, amelynek az első számjegyét 2-vel megnöveltük. Példa: Például ha az 1 felhasználói kód 1234, akkor ez a kód A fenti példában a programozott 1 felhasználói kód 8321, ezzel a kód 0321lesz Az 1 relé 5 másodpercre behúz és a DURRES kimenet testre kapcsol. Ennek a kódnak ugyanaz a szerepe, mint az 1 felhasználói kódnak, de ezen túlmenően a DURRES kimenetet testre kapcsolja. Ezzel a kóddal a relé (a programozástól függően) be, vagy kikapcsolható. A DURRES kimenet, bár bekapcsolható, de egy nyitott kontaktusra való visszakapcsolásához az 1 felhasználói kódot kell bevinni. Ebben az esetben a relé nem kapcsol, csak a DURRES kimenet kapcsol vissza. 3

4 A rövid kód használata Amennyiben egy relét úgy programoztunk, hogy a rövid kódot elfogadja (42, 52, 62), a relét a felhasználói kód első két számjegyével bekapcsolhatjuk. A rövid kódok használatára mindhárom relénél lehetőségünk van az elvégzett programozás figyelembe vételével. A relék lekapcsolásához a mindenkori teljes felhasználói kód bevitele szükséges. A programozási példában a 3 relét a rövid kódot elfogadó módon programoztuk. A 3 felhasználói kód: 9270, ebből a rövid kód A 3 relé behúz A 3 relé elenged. Biztonsági felülvizsgálat A programozás során (70) rögzítettük, hogy tízszeri hibás kódbevitel után a rendszer 30 másodpercre leblokkolódik. Vigyünk be tudatosan tízszer hibás kódot, mindegyik után megnyomva a billentyűt. A kezelőegységnek minden bevitel után 5 csipogó hangot kell adnia. Ezután a teljes rendszer 30 másodpercig zárva van. Megjegyzés: A kódbevitel során az egyes billentyűk megnyomása között nem szabad 10 másodpercnél többnek eltelnie, mivel ekkor a rendszer visszaáll az alapállásába, vagyis a hibás adatbeviteleket a rendszer nem veszi figyelembe. Riasztás ajtónyitáskor A programozás során (80) a rendszert úgy állítottuk be, hogy a DOOR SENS és GND (test) áramkör megszakításakor riasszon. Az 1 felhasználói kód bevitele és a belső ajtónyitó megnyomása nélkül szakítsuk meg ezt az áramkört (pl. nyissuk ki az ajtót). Az alapegységnek ekkor 60 másodpercen keresztül riasztania kell. A riasztás az 1 felhasználói kód és a bevitelével idő előtt megszüntethető. Az ajtó túl sokáig nyitva marad A program példában a rendszert úgy konfiguráltuk, hogy riasszon, amikor az ajtó 60 másodpercen túl nyitva marad. Ez emlékeztet bennünket, hogy a bejárati ajtó még mindig nyitva van. Vigyük be az 1 felhasználói kódot és nyissuk ki az ajtót. Riasztás ekkor még nincs. Amennyiben az ajtó 60 másodpercen túl nyitva marad, felhangzik a riasztás. Az ajtó becsukásával megszűnik a riasztás. A beállított programok módosítása Itt leírjuk, hogy a (példában) beállított programokat hogyan módosíthatjuk. A részletes leírást lásd a Programozás ismertetése fejezetben * Programozási üzemmód 4 1 A BE-KI-kapcsolás az 1 relé esetében, az 1 felhasználói kóddal. 7 1 Tízszeri hibás kódbevitel után a DURRES kapocs testre kapcsol. 8 3 A DOOR SENS és test áramkör megszakításakor bemeneti dallam. 9 0 A késleltetett ajtónyitási riasztás kikapcsolva * A programozás vége Az 1 relé átkapcsol. Karbantartás és hulladék kezelés Karbantartás Rendszeresen ellenőrizzük a kódzár műszaki biztonsági állapotát és a csatlakozó kábelek sértetlenségét. A kódzár és a hálózati egységet tisztításuk előtt válasszuk le az elektromos hálózatról. A hálózati egység javítását még a vezetékcserét is, csak szakember végezheti. Hulladék kezelés A hasznavehetetlenné vált készülék esetében tartsuk be a hulladékkezelési előírásokat. Hibaelhárítás Probléma MAINS LED nem villog Megoldás A csatlakozó vezetékek megfelelően vannak-e becsatlakoztatva? A relé nem kapcsol A kódzár nem hagyja magát programozni Műszaki adatok Üzemi feszültség alatt áll-e a kódzár? A megfelelő felhasználói kódot vittük be? Helyesen van-e a kódzár programozva? Az alapegység megfelelően van-e bekötve? A rácsatlakoztatott berendezések működőképesek? A megfelelő mester-kódot vittük-e be? A megengedett programkódot használjuk? Üzemi feszültség: 12 V egyen- vagy váltakozó feszültség Áramfelvétel max.: Kb. 160 ma Kódok: 1 x mester-kód, 3 x felhasználói kód A kódok kombinációja: relé: max. 5 A, 30 V egyenfeszültség 2 &3 relé: max. 1 A, 12 V egyenfeszültség 12 V kimenet: max. 2 A, 12 V egyenfeszültség DURESS: max. 100 ma, 12 V egyenfeszültség Billentyű-műveleti időköz: az egyes billentyű-műveletek között max. 10 másodperc Környezeti feltételek A kezelőegység üzemi hőmérséklettartománya: C C Saját beállítási értékeink: Rögzítsük a beállított értékeket, őrizzük meg jól és ne tegyük hozzáférhetővé idegenek számára: Mester-kód 1. felhasználói kód 2. felhasználói kód 3. felhasználói kód 1. relé 2. relé 3. relé Rendszer biztonság Ajtó érintkező Ajtónyitás késleltetés 4

5 A programozási lehetőségek rövid áttekintése A pontos meghatározásokat a fő kezelési utasításban a Programozás ismertetése fejezetben találjuk Mester kód 0000 * (gyári beállítás) 1 relé programozása 40 Idő másodpercben 1-től 999-ig 5

6 Mester kód 0000 * (gyári beállítás) Rendszerbizton-ság programozása További programozási lehetőségek szeri hibás kódbevitel után a rendszer 30 -re blokkolja a hozzáférést 71 6

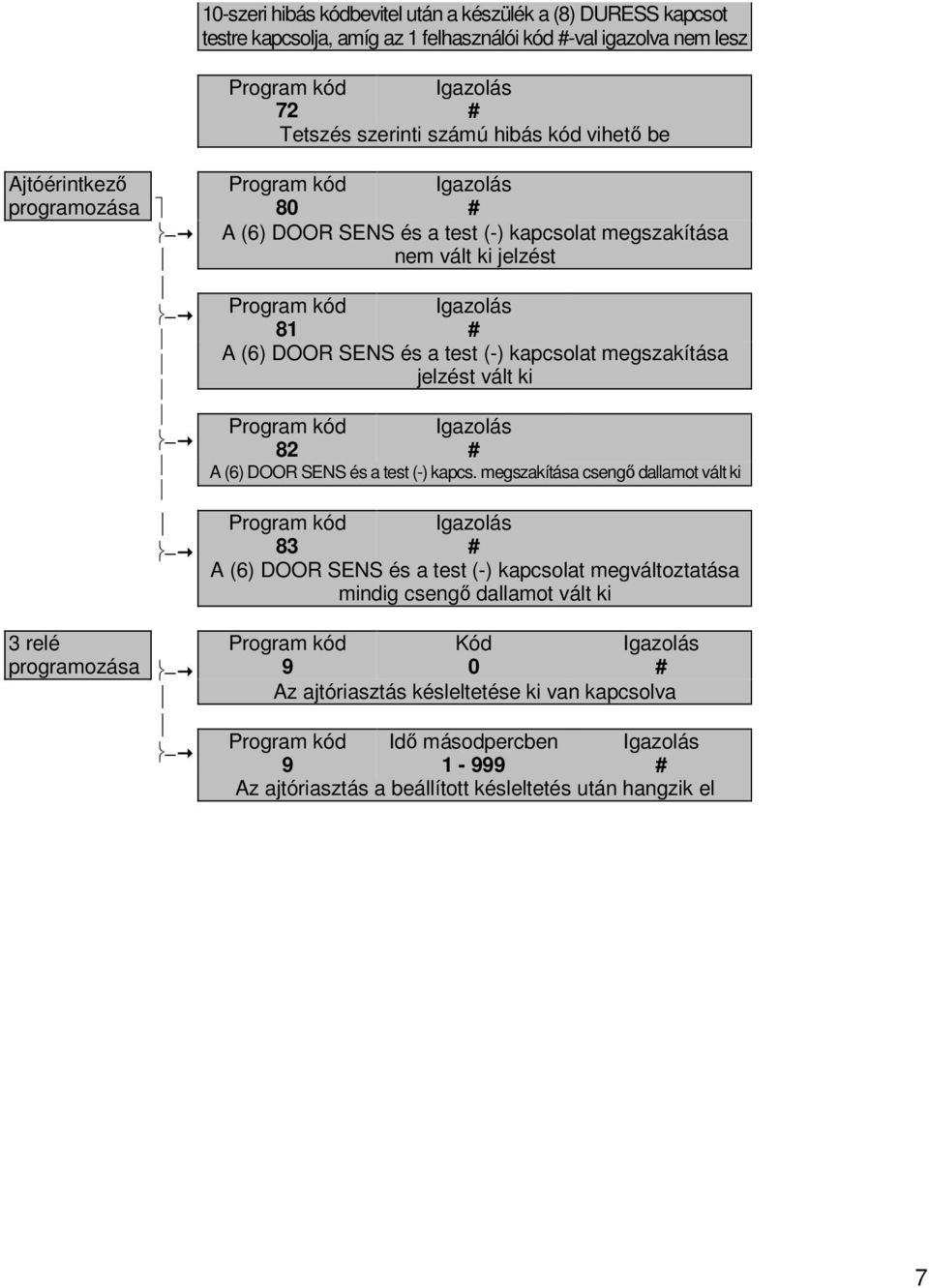

7 Ajtóérintkező programozása 10-szeri hibás kódbevitel után a készülék a (8) DURESS kapcsot testre kapcsolja, amíg az 1 felhasználói kód -val igazolva nem lesz 72 Tetszés szerinti számú hibás kód vihető be 80 A (6) DOOR SENS és a test (-) kapcsolat megszakítása nem vált ki jelzést 81 A (6) DOOR SENS és a test (-) kapcsolat megszakítása jelzést vált ki 82 A (6) DOOR SENS és a test (-) kapcs. megszakítása csengő dallamot vált ki 83 A (6) DOOR SENS és a test (-) kapcsolat megváltoztatása mindig csengő dallamot vált ki 3 relé programozása 9 Kód 0 Az ajtóriasztás késleltetése ki van kapcsolva 9 Idő másodpercben Az ajtóriasztás a beállított késleltetés után hangzik el 7
