1 A készülék részei Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: Kétcsatornás digitális kódzár háttér megvilágítással Megrend. szám: Kezelési utasítás A kezelési utasítás a termékhez tartozik. Fontos üzembe helyezési és kezelési utasításokat tartalmaz. Adjuk tovább, ha a terméket másnak átadjuk. Az utasítást őrizzük meg utánanézés céljára. Tartalomjegyzék Bevezetés... 1 Rendeltetésszerű használat... 1 A készülék részei... 1 Biztonsági tudnivalók... 1 A működés leírása... 1 Üzembe helyezés... 2 Felszerelés... 2 Csatlakozások... 2 Programozás... 4 Univerzális hozzáférés, kódok visszaugratása... 4 Optikai és akusztikus kijelzések... 4 Programozás magyarázata... 4 Programozási példa... 6 Kezelés... 6 Egy felhasználói kód törlése (csak több felhasználós módban)7 Ápolás... 7 Ártalmatlanítás... 7 Hibaelhárítás... 7 Műszaki adatok... 7 Saját beállításaink... 8 Bevezetés A termék elektromágneses zavarvédelem (EMC) szempontjából be van vizsgálva, és megfelel az érvényes európai irányelveknek. A CE megfelelőség bizonyítást nyert, a megfelelő nyilatkozatok a gyártónál megtalálhatók. Ezen állapot fenntartásához és a biztonságos üzemeltetéshez a felhasználó figyelembe kell vegye a kezelési utasításban foglaltakat. Rendeltetésszerű használat A kódzár ajtócsengőként, ajtónyitásra és garázskapu meghajtás vezérlésére, felügyeletre és a bejárati ajtón való belépési jogosultság ellenőrzésére szolgál. Időjárásálló kivitelének köszönhetően kültéren is használható. Közvetlen vízsugárral való lelocsolástól óvni kell. A termék V közötti váltakozó- vagy egyenfeszültségű hálózatról működtethető. Az OUTPUT 1 relé maximális kapcsolási teljesítménye nem haladhatja meg az 5A/30V/DC értéket, az OUTPUT 2 reléé és a DOOR BELL (ajtócsengő) érintkezőé az 1A/30V DC értéket. Az npn nyitott kollektoros kimenetek maximálisan 100 ma-rel és 24 V egyenfeszültséggel terhelhetők. A kódzárnak szabotázs érintkezője van (TAMPER), ami felismeri a kódzárház felnyitását, és aktiválja a csatlakoztatott riasztó berendezést. A fent leírtaktól eltérő használat, valamint a készülék átalakítása nem megengedett, és a termék tönkremeneteléhez is vezethet. 1. Állapotjelző LED-ek 2. Csengő nyomógomb 3. Csavar a felnyitáshoz 4. Megvilágított billentyűzet sz. kapocsléc sz. kapocsléc 7. Riasztás-áthidalás (jumper) az ajtóérintkező nyomógombos kezeléséhez. 8. DAP - áthidalás (jumper), kód reseteléshez 9. Szabotázs érintkező Biztonsági tudnivalók Ha a kezelési utasítás előírásait figyelmen kívül hagyjuk és ebből károk keletkeznek, megszűnik a garancia. A következményi károkért nem felelünk! A szakszerűtlen kezelésből és a biztonsági előírások figyelmen kívül hagyásából eredő személyi és tárgyi károkért nem felelünk. A következő szimbólumokat vegyük figyelembe: Felkiáltójel a háromszögben - a kezelési utasítás feltétlenül betartandó fontos utasításait jelzi. A kéz szimbólumot a kezelésre vonatkozó különleges ötleteknél és tanácsoknál találjuk. A készülék CE konform, és kielégíti az európai irányelveket. Biztonsági és engedélyezési (CE) okokból a készülék önkészes átalakítása vagy módosítása tilos. - Forduljunk szakemberhez, ha a készülék működésével, biztonságával és csatlakozásaival nem vagyunk tisztában. - A készülék nem játékszer, gyerekek kezébe nem való. A működés leírása A kódzár ajtócsengőként, a bejárati ajtón való belépési jogosultság ellenőrzésére, ajtónyitás és garázskapu meghajtás vezérlésére szolgál. Széles hőmérséklettartománya ( C) és időjárásálló kivitele miatt szabadtéren is használható. A kódzárat igényeinknek megfelelően könnyen programozhatjuk a billentyűzeten keresztül. 100 darab 4 8 számjegyes felhasználói kódot programozhatunk az 1 kimenetre és egyenként szintén 4 8 számjegyes felhasználói kódot a 2 és 3 kimenetekre. Mindegyik relé meghúzási idejét előre programozhatjuk, vagy pedig a relét a felhasználói kóddal behúzhatjuk, ill. elejtethetjük. Ezen túlmenően különféle biztonsági és belépési programok állnak rendelkezésre. Mágnes-kapcsoló elven működő, meglévő riasztóberendezéshez csatlakozó szabotázs kapcsoló védi manipulálás ellen a kódzárat. 1

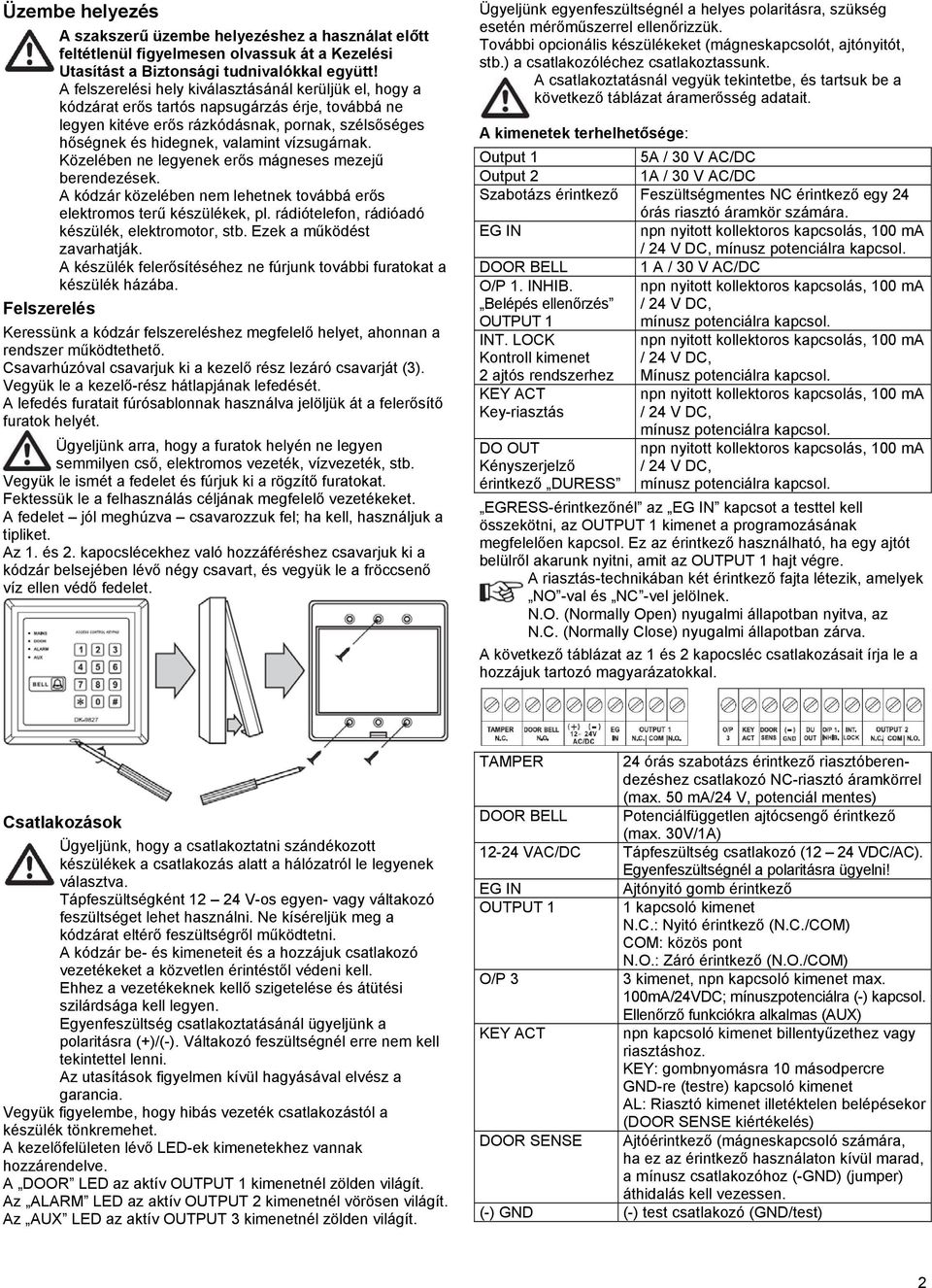

2 Üzembe helyezés A szakszerű üzembe helyezéshez a használat előtt feltétlenül figyelmesen olvassuk át a Kezelési Utasítást a Biztonsági tudnivalókkal együtt! A felszerelési hely kiválasztásánál kerüljük el, hogy a kódzárat erős tartós napsugárzás érje, továbbá ne legyen kitéve erős rázkódásnak, pornak, szélsőséges hőségnek és hidegnek, valamint vízsugárnak. Közelében ne legyenek erős mágneses mezejű berendezések. A kódzár közelében nem lehetnek továbbá erős elektromos terű készülékek, pl. rádiótelefon, rádióadó készülék, elektromotor, stb. Ezek a működést zavarhatják. A készülék felerősítéséhez ne fúrjunk további furatokat a készülék házába. Felszerelés Keressünk a kódzár felszereléshez megfelelő helyet, ahonnan a rendszer működtethető. Csavarhúzóval csavarjuk ki a kezelő rész lezáró csavarját (3). Vegyük le a kezelő-rész hátlapjának lefedését. A lefedés furatait fúrósablonnak használva jelöljük át a felerősítő furatok helyét. Ügyeljünk arra, hogy a furatok helyén ne legyen semmilyen cső, elektromos vezeték, vízvezeték, stb. Vegyük le ismét a fedelet és fúrjuk ki a rögzítő furatokat. Fektessük le a felhasználás céljának megfelelő vezetékeket. A fedelet jól meghúzva csavarozzuk fel; ha kell, használjuk a tipliket. Az 1. és 2. kapocslécekhez való hozzáféréshez csavarjuk ki a kódzár belsejében lévő négy csavart, és vegyük le a fröccsenő víz ellen védő fedelet. Ügyeljünk egyenfeszültségnél a helyes polaritásra, szükség esetén mérőműszerrel ellenőrizzük. További opcionális készülékeket (mágneskapcsolót, ajtónyitót, stb.) a csatlakozóléchez csatlakoztassunk. A csatlakoztatásnál vegyük tekintetbe, és tartsuk be a következő táblázat áramerősség adatait. A kimenetek terhelhetősége: Output 1 5A / 30 V AC/DC Output 2 1A / 30 V AC/DC Szabotázs érintkező Feszültségmentes NC érintkező egy 24 órás riasztó áramkör számára. EG IN npn nyitott kollektoros kapcsolás, 100 ma / 24 V DC, mínusz potenciálra kapcsol. DOOR BELL 1 A / 30 V AC/DC O/P 1. INHIB. npn nyitott kollektoros kapcsolás, 100 ma Belépés ellenőrzés / 24 V DC, OUTPUT 1 mínusz potenciálra kapcsol. INT. LOCK Kontroll kimenet 2 ajtós rendszerhez KEY ACT Key-riasztás DO OUT Kényszerjelző érintkező DURESS npn nyitott kollektoros kapcsolás, 100 ma / 24 V DC, Mínusz potenciálra kapcsol. npn nyitott kollektoros kapcsolás, 100 ma / 24 V DC, mínusz potenciálra kapcsol. npn nyitott kollektoros kapcsolás, 100 ma / 24 V DC, mínusz potenciálra kapcsol. EGRESS-érintkezőnél az EG IN kapcsot a testtel kell összekötni, az OUTPUT 1 kimenet a programozásának megfelelően kapcsol. Ez az érintkező használható, ha egy ajtót belülről akarunk nyitni, amit az OUTPUT 1 hajt végre. A riasztás-technikában két érintkező fajta létezik, amelyek NO -val és NC -vel jelölnek. N.O. (Normally Open) nyugalmi állapotban nyitva, az N.C. (Normally Close) nyugalmi állapotban zárva. A következő táblázat az 1 és 2 kapocsléc csatlakozásait írja le a hozzájuk tartozó magyarázatokkal. Csatlakozások Ügyeljünk, hogy a csatlakoztatni szándékozott készülékek a csatlakozás alatt a hálózatról le legyenek választva. Tápfeszültségként V-os egyen- vagy váltakozó feszültséget lehet használni. Ne kíséreljük meg a kódzárat eltérő feszültségről működtetni. A kódzár be- és kimeneteit és a hozzájuk csatlakozó vezetékeket a közvetlen érintéstől védeni kell. Ehhez a vezetékeknek kellő szigetelése és átütési szilárdsága kell legyen. Egyenfeszültség csatlakoztatásánál ügyeljünk a polaritásra (+)/(-). Váltakozó feszültségnél erre nem kell tekintettel lenni. Az utasítások figyelmen kívül hagyásával elvész a garancia. Vegyük figyelembe, hogy hibás vezeték csatlakozástól a készülék tönkremehet. A kezelőfelületen lévő LED-ek kimenetekhez vannak hozzárendelve. A DOOR LED az aktív OUTPUT 1 kimenetnél zölden világít. Az ALARM LED az aktív OUTPUT 2 kimenetnél vörösen világít. Az AUX LED az aktív OUTPUT 3 kimenetnél zölden világít. TAMPER 24 órás szabotázs érintkező riasztóberendezéshez csatlakozó NC-riasztó áramkörrel (max. 50 ma/24 V, potenciál mentes) DOOR BELL Potenciálfüggetlen ajtócsengő érintkező (max. 30V/1A) VAC/DC Tápfeszültség csatlakozó (12 24 VDC/AC). Egyenfeszültségnél a polaritásra ügyelni! EG IN OUTPUT 1 O/P 3 KEY ACT DOOR SENSE Ajtónyitó gomb érintkező 1 kapcsoló kimenet N.C.: Nyitó érintkező (N.C./COM) COM: közös pont N.O.: Záró érintkező (N.O./COM) 3 kimenet, npn kapcsoló kimenet max. 100mA/24VDC; mínuszpotenciálra (-) kapcsol. Ellenőrző funkciókra alkalmas (AUX) npn kapcsoló kimenet billentyűzethez vagy riasztáshoz. KEY: gombnyomásra 10 másodpercre GND-re (testre) kapcsoló kimenet AL: Riasztó kimenet illetéktelen belépésekor (DOOR SENSE kiértékelés) Ajtóérintkező (mágneskapcsoló számára, ha ez az érintkező használaton kívül marad, a mínusz csatlakozóhoz (-GND) (jumper) áthidalás kell vezessen. (-) GND (-) test csatlakozó (GND/test) 2

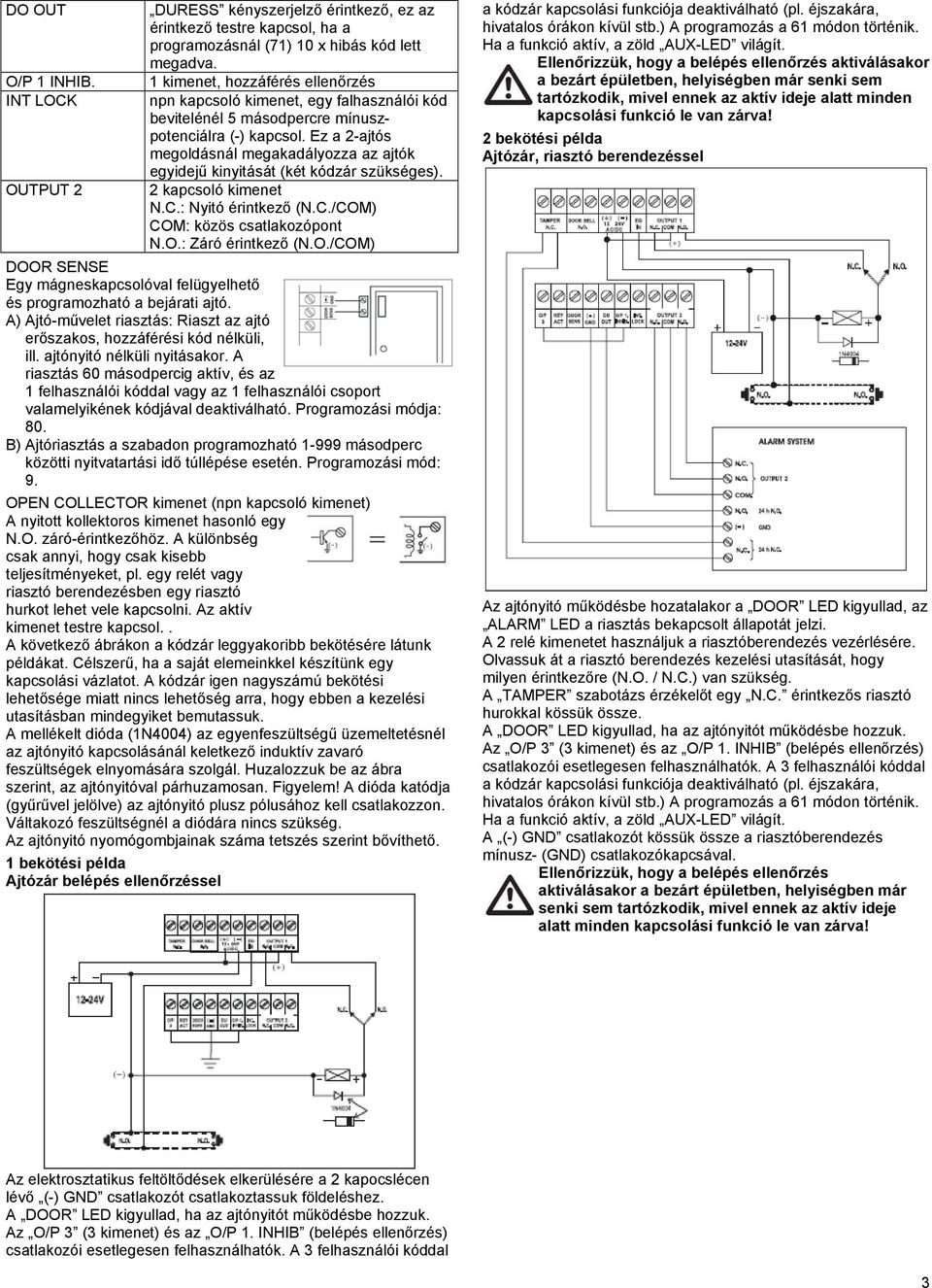

3 DO OUT O/P 1 INHIB. INT LOCK OUTPUT 2 DURESS kényszerjelző érintkező, ez az érintkező testre kapcsol, ha a programozásnál (71) 10 x hibás kód lett megadva. 1 kimenet, hozzáférés ellenőrzés npn kapcsoló kimenet, egy falhasználói kód bevitelénél 5 másodpercre mínuszpotenciálra (-) kapcsol. Ez a 2-ajtós megoldásnál megakadályozza az ajtók egyidejű kinyitását (két kódzár szükséges). 2 kapcsoló kimenet N.C.: Nyitó érintkező (N.C./COM) COM: közös csatlakozópont N.O.: Záró érintkező (N.O./COM) DOOR SENSE Egy mágneskapcsolóval felügyelhető és programozható a bejárati ajtó. A) Ajtó-művelet riasztás: Riaszt az ajtó erőszakos, hozzáférési kód nélküli, ill. ajtónyitó nélküli nyitásakor. A riasztás 60 másodpercig aktív, és az 1 felhasználói kóddal vagy az 1 felhasználói csoport valamelyikének kódjával deaktiválható. Programozási módja: 80. B) Ajtóriasztás a szabadon programozható másodperc közötti nyitvatartási idő túllépése esetén. Programozási mód: 9. OPEN COLLECTOR kimenet (npn kapcsoló kimenet) A nyitott kollektoros kimenet hasonló egy N.O. záró-érintkezőhöz. A különbség csak annyi, hogy csak kisebb teljesítményeket, pl. egy relét vagy riasztó berendezésben egy riasztó hurkot lehet vele kapcsolni. Az aktív kimenet testre kapcsol.. A következő ábrákon a kódzár leggyakoribb bekötésére látunk példákat. Célszerű, ha a saját elemeinkkel készítünk egy kapcsolási vázlatot. A kódzár igen nagyszámú bekötési lehetősége miatt nincs lehetőség arra, hogy ebben a kezelési utasításban mindegyiket bemutassuk. A mellékelt dióda (1N4004) az egyenfeszültségű üzemeltetésnél az ajtónyitó kapcsolásánál keletkező induktív zavaró feszültségek elnyomására szolgál. Huzalozzuk be az ábra szerint, az ajtónyitóval párhuzamosan. Figyelem! A dióda katódja (gyűrűvel jelölve) az ajtónyitó plusz pólusához kell csatlakozzon. Váltakozó feszültségnél a diódára nincs szükség. Az ajtónyitó nyomógombjainak száma tetszés szerint bővíthető. 1 bekötési példa Ajtózár belépés ellenőrzéssel a kódzár kapcsolási funkciója deaktiválható (pl. éjszakára, hivatalos órákon kívül stb.) A programozás a 61 módon történik. Ha a funkció aktív, a zöld AUX-LED világít. Ellenőrizzük, hogy a belépés ellenőrzés aktiválásakor a bezárt épületben, helyiségben már senki sem tartózkodik, mivel ennek az aktív ideje alatt minden kapcsolási funkció le van zárva! 2 bekötési példa Ajtózár, riasztó berendezéssel Az ajtónyitó működésbe hozatalakor a DOOR LED kigyullad, az ALARM LED a riasztás bekapcsolt állapotát jelzi. A 2 relé kimenetet használjuk a riasztóberendezés vezérlésére. Olvassuk át a riasztó berendezés kezelési utasítását, hogy milyen érintkezőre (N.O. / N.C.) van szükség. A TAMPER szabotázs érzékelőt egy N.C. érintkezős riasztó hurokkal kössük össze. A DOOR LED kigyullad, ha az ajtónyitót működésbe hozzuk. Az O/P 3 (3 kimenet) és az O/P 1. INHIB (belépés ellenőrzés) csatlakozói esetlegesen felhasználhatók. A 3 felhasználói kóddal a kódzár kapcsolási funkciója deaktiválható (pl. éjszakára, hivatalos órákon kívül stb.) A programozás a 61 módon történik. Ha a funkció aktív, a zöld AUX-LED világít. A (-) GND csatlakozót kössük össze a riasztóberendezés mínusz- (GND) csatlakozókapcsával. Ellenőrizzük, hogy a belépés ellenőrzés aktiválásakor a bezárt épületben, helyiségben már senki sem tartózkodik, mivel ennek az aktív ideje alatt minden kapcsolási funkció le van zárva! Az elektrosztatikus feltöltődések elkerülésére a 2 kapocslécen lévő (-) GND csatlakozót csatlakoztassuk földeléshez. A DOOR LED kigyullad, ha az ajtónyitót működésbe hozzuk. Az O/P 3 (3 kimenet) és az O/P 1. INHIB (belépés ellenőrzés) csatlakozói esetlegesen felhasználhatók. A 3 felhasználói kóddal 3

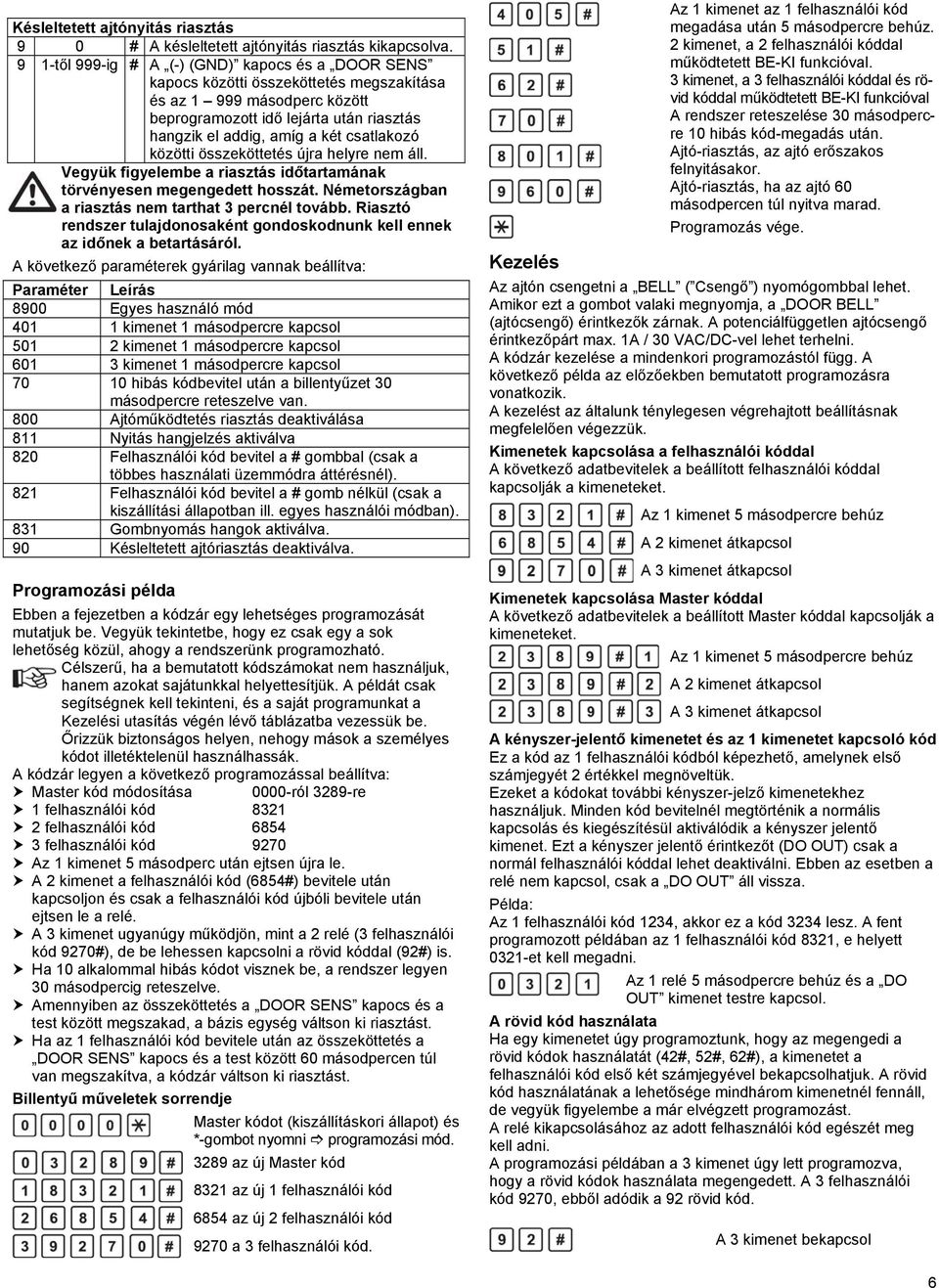

4 3 bekötési példa Ajtózár, kétajtós rendszerrel és két kódzárral A 2 ajtós rendszert olyan helyiségekben célszerű használni, amelyekben egyszerre mindig csak egy ajtó lehet nyitva (pl. tiszta helyiségek bejárata). Az ajtók kívülről kódzárral, belülről gombnyomással nyithatók. A zöld DOOR LED a kapcsolás állását (ajtó nyitva) mutatja. Csatlakoztassunk minden kódzárhoz egy opcióként kapható mágneskapcsolót (DOOR SENS) amelyik az ajtók nyitottsági állapotát felügyeli. Ha az 1 ajtó nyitva van a 2 bezáródik és fordítva. A 2 kimenetre ehhez nincs szükség, és az kapcsolásra szabadon felhasználható (pl. egy riasztó berendezéshez). Ellenőrizzük, hogy a huzalozást megfelelően végeztük-e, ezután kapcsoljuk rá a kódzárra a tápfeszültséget. A billentyűzet megvilágítást kap, és a sárga MAIN 2 másodperc után villogni kezd. Gondosan zárjuk vissza a kódzárat. Amennyiben várakozásunkkal szemben ez nem következne be, vagy hibás működést észlelnénk, azonnal kapcsoljuk ki a tápfeszültséget, ellenőrizzük a csatlakozásokat és vegyük figyelembe az utasítás végén lévő Hibaelhárítás Ellenőrző jegyzékét. Programozás Programozzuk a kódzárat saját egyéni elképzeléseink szerint. Ebben a fejezetben be szeretnénk mutatni a programozás összes lehetőségét. Az egyes billentyű műveletek között nem szabad 10 másodpercnél hosszabb időnek eltelni, mivel akkor a készülék minden korábban bevitt adatot töröl. Univerzális hozzáférés, kódok visszaugratása Ha egyszer a Master-kódunkat elfelejtettük volna, vagy az már nem működne, a következő lépések szerint járjunk el: - válasszuk le a kódzárat a tápfeszültségről. - A DAP 8 jumpert dugjuk át OFF-ról ON-ra. - Kapcsoljuk vissza a kódzár táplálását (folyamatos hangjelzés lesz hallható). - Dugaszoljuk át a DAP 8 jumpert ON-ról OFF-ra, (a hangjelzés elhallgat). A Master-kódot ismét 0000-ra állítottuk. - Most a programozási üzemmódban vagyunk, és elvégezhetjük az összes programozást. A beállítások megtalálhatók a Programozás magyarázata fejezetben. Optikai és akusztikus kijelzések Státusz Hangjelzés MAIN LED 1. Programozás mód nincs világít 2. Billentyű művelet 1 x hangjelzés 1 x villog 3. Szabályos kód megadás 2 x hangjelzés 2 x villog 4.Hibás kód megadás 5 x hangjelzés 5 x villog 5. A DAP-jumper hálózati csatlakozás során ON folyamatos hangjelzés a 2 másodpercenként egy villanás bázis állomáson 6. Stand-by üzemmód nincs 2 másodpercenként egy villanás 7. Kimenet aktiválva 1 s hangjelzés A beviteli és aktiválási hangjelzések be- ill. kikapcsolhatók (lásd programozási üzemmód 81 és 83). Programozás magyarázata 0000 * Master-kód (kiszállításkor fennálló állapot) A Master kód megadása és a *-gombbal való megerősítése után minden programozást végrehajthatunk. A Master-kód megadása és *-gombbal való megerősítése után minden további programozási műveletet végre lehet hajtani. Egymás után több programozás is végrehajtható. A programozás üzemmódból a *-gombbal lépünk ki. A rendszer programozása egy vagy több felhasználó számára 8900 # Egy felhasználó számára, minden korábbi programozás törölve 8901 # Több felhasználó számára, minden korábbi programozás törölve A Master és a felhasználói kód programozása egy használó számára 0 4 számjegy fix # A 0 bevitele után a Master kódot szabadon programozhatjuk. Ez 4 számjegyű kell legyen, tárolásához nyomjuk meg a # 1 4 számjegy fix # Az 1 bevitele után az 1 felhasználói kódot az 1 kimenetre szabadon programozhatjuk. Ez 4 számjegyű kell legyen, tárolásához nyomjuk meg a # 2 4 számjegy fix # A 2 bevitele után az 2 felhasználói kódot a 2 kimenetre szabadon programozhatjuk. Ez 4 számjegyű kell legyen, tárolásához nyomjuk meg a # 3 4 számjegy fix # A 3 bevitele után a 3 felhasználói kódot a 3 kimenetre szabadon programozhatjuk. Ez 4 számjegyű kell legyen, tárolásához nyomjuk meg a # 4

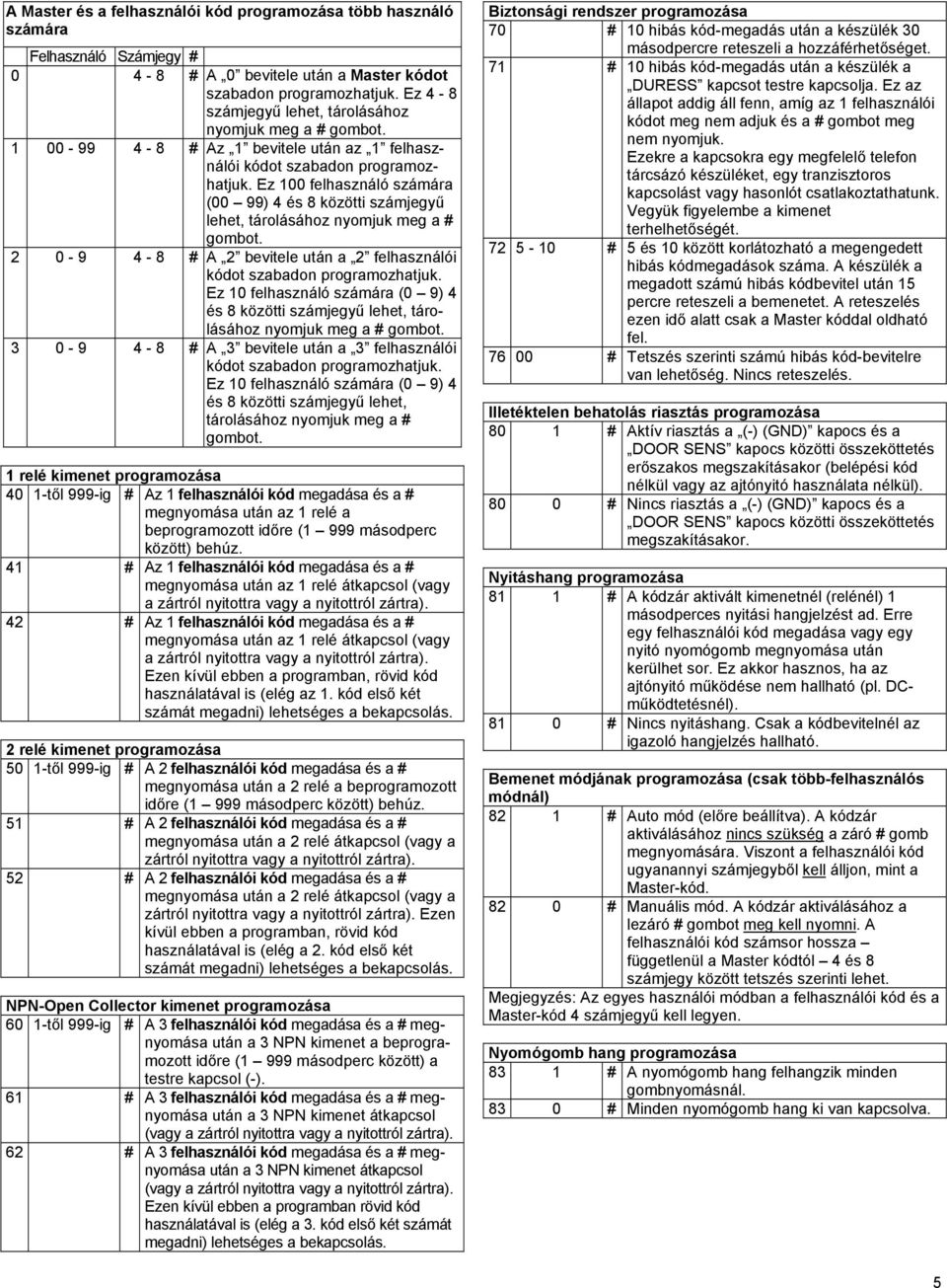

5 A Master és a felhasználói kód programozása több használó számára Felhasználó Számjegy # # A 0 bevitele után a Master kódot szabadon programozhatjuk. Ez 4-8 számjegyű lehet, tárolásához nyomjuk meg a # # Az 1 bevitele után az 1 felhasználói kódot szabadon programozhatjuk. Ez 100 felhasználó számára (00 99) 4 és 8 közötti számjegyű lehet, tárolásához nyomjuk meg a # # A 2 bevitele után a 2 felhasználói kódot szabadon programozhatjuk. Ez 10 felhasználó számára (0 9) 4 és 8 közötti számjegyű lehet, tárolásához nyomjuk meg a # # A 3 bevitele után a 3 felhasználói kódot szabadon programozhatjuk. Ez 10 felhasználó számára (0 9) 4 és 8 közötti számjegyű lehet, tárolásához nyomjuk meg a # 1 relé kimenet programozása 40 1-től 999-ig # Az 1 felhasználói kód megadása és a # megnyomása után az 1 relé a beprogramozott időre (1 999 másodperc között) behúz. 41 # Az 1 felhasználói kód megadása és a # megnyomása után az 1 relé átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra). 42 # Az 1 felhasználói kód megadása és a # megnyomása után az 1 relé átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra). Ezen kívül ebben a programban, rövid kód használatával is (elég az 1. kód első két számát megadni) lehetséges a bekapcsolás. 2 relé kimenet programozása 50 1-től 999-ig # A 2 felhasználói kód megadása és a # megnyomása után a 2 relé a beprogramozott időre (1 999 másodperc között) behúz. 51 # A 2 felhasználói kód megadása és a # megnyomása után a 2 relé átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra). 52 # A 2 felhasználói kód megadása és a # megnyomása után a 2 relé átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra). Ezen kívül ebben a programban, rövid kód használatával is (elég a 2. kód első két számát megadni) lehetséges a bekapcsolás. NPN-Open Collector kimenet programozása 60 1-től 999-ig # A 3 felhasználói kód megadása és a # megnyomása után a 3 NPN kimenet a beprogramozott időre (1 999 másodperc között) a testre kapcsol (-). 61 # A 3 felhasználói kód megadása és a # megnyomása után a 3 NPN kimenet átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra). 62 # A 3 felhasználói kód megadása és a # megnyomása után a 3 NPN kimenet átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra). Ezen kívül ebben a programban rövid kód használatával is (elég a 3. kód első két számát megadni) lehetséges a bekapcsolás. Biztonsági rendszer programozása 70 # 10 hibás kód-megadás után a készülék 30 másodpercre reteszeli a hozzáférhetőséget. 71 # 10 hibás kód-megadás után a készülék a DURESS kapcsot testre kapcsolja. Ez az állapot addig áll fenn, amíg az 1 felhasználói kódot meg nem adjuk és a # gombot meg nem nyomjuk. Ezekre a kapcsokra egy megfelelő telefon tárcsázó készüléket, egy tranzisztoros kapcsolást vagy hasonlót csatlakoztathatunk. Vegyük figyelembe a kimenet terhelhetőségét # 5 és 10 között korlátozható a megengedett hibás kódmegadások száma. A készülék a megadott számú hibás kódbevitel után 15 percre reteszeli a bemenetet. A reteszelés ezen idő alatt csak a Master kóddal oldható fel # Tetszés szerinti számú hibás kód-bevitelre van lehetőség. Nincs reteszelés. Illetéktelen behatolás riasztás programozása 80 1 # Aktív riasztás a (-) (GND) kapocs és a DOOR SENS kapocs közötti összeköttetés erőszakos megszakításakor (belépési kód nélkül vagy az ajtónyitó használata nélkül) # Nincs riasztás a (-) (GND) kapocs és a DOOR SENS kapocs közötti összeköttetés megszakításakor. Nyitáshang programozása 81 1 # A kódzár aktivált kimenetnél (relénél) 1 másodperces nyitási hangjelzést ad. Erre egy felhasználói kód megadása vagy egy nyitó nyomógomb megnyomása után kerülhet sor. Ez akkor hasznos, ha az ajtónyitó működése nem hallható (pl. DCműködtetésnél) # Nincs nyitáshang. Csak a kódbevitelnél az igazoló hangjelzés hallható. Bemenet módjának programozása (csak több-felhasználós módnál) 82 1 # Auto mód (előre beállítva). A kódzár aktiválásához nincs szükség a záró # gomb megnyomására. Viszont a felhasználói kód ugyanannyi számjegyből kell álljon, mint a Master-kód # Manuális mód. A kódzár aktiválásához a lezáró # gombot meg kell nyomni. A felhasználói kód számsor hossza függetlenül a Master kódtól 4 és 8 számjegy között tetszés szerinti lehet. Megjegyzés: Az egyes használói módban a felhasználói kód és a Master-kód 4 számjegyű kell legyen. Nyomógomb hang programozása 83 1 # A nyomógomb hang felhangzik minden gombnyomásnál # Minden nyomógomb hang ki van kapcsolva. 5

6 Késleltetett ajtónyitás riasztás 9 0 # A késleltetett ajtónyitás riasztás kikapcsolva. 9 1-től 999-ig # A (-) (GND) kapocs és a DOOR SENS kapocs közötti összeköttetés megszakítása és az másodperc között beprogramozott idő lejárta után riasztás hangzik el addig, amíg a két csatlakozó közötti összeköttetés újra helyre nem áll. Vegyük figyelembe a riasztás időtartamának törvényesen megengedett hosszát. Németországban a riasztás nem tarthat 3 percnél tovább. Riasztó rendszer tulajdonosaként gondoskodnunk kell ennek az időnek a betartásáról. A következő paraméterek gyárilag vannak beállítva: Paraméter Leírás 8900 Egyes használó mód kimenet 1 másodpercre kapcsol kimenet 1 másodpercre kapcsol kimenet 1 másodpercre kapcsol hibás kódbevitel után a billentyűzet 30 másodpercre reteszelve van. 800 Ajtóműködtetés riasztás deaktiválása 811 Nyitás hangjelzés aktiválva 820 Felhasználói kód bevitel a # gombbal (csak a többes használati üzemmódra áttérésnél). 821 Felhasználói kód bevitel a # gomb nélkül (csak a kiszállítási állapotban ill. egyes használói módban). 831 Gombnyomás hangok aktiválva. 90 Késleltetett ajtóriasztás deaktiválva. Programozási példa Ebben a fejezetben a kódzár egy lehetséges programozását mutatjuk be. Vegyük tekintetbe, hogy ez csak egy a sok lehetőség közül, ahogy a rendszerünk programozható. Célszerű, ha a bemutatott kódszámokat nem használjuk, hanem azokat sajátunkkal helyettesítjük. A példát csak segítségnek kell tekinteni, és a saját programunkat a Kezelési utasítás végén lévő táblázatba vezessük be. Őrizzük biztonságos helyen, nehogy mások a személyes kódot illetéktelenül használhassák. A kódzár legyen a következő programozással beállítva: Master kód módosítása 0000-ról 3289-re 1 felhasználói kód felhasználói kód felhasználói kód 9270 Az 1 kimenet 5 másodperc után ejtsen újra le. A 2 kimenet a felhasználói kód (6854#) bevitele után kapcsoljon és csak a felhasználói kód újbóli bevitele után ejtsen le a relé. A 3 kimenet ugyanúgy működjön, mint a 2 relé (3 felhasználói kód 9270#), de be lehessen kapcsolni a rövid kóddal (92#) is. Ha 10 alkalommal hibás kódot visznek be, a rendszer legyen 30 másodpercig reteszelve. Amennyiben az összeköttetés a DOOR SENS kapocs és a test között megszakad, a bázis egység váltson ki riasztást. Ha az 1 felhasználói kód bevitele után az összeköttetés a DOOR SENS kapocs és a test között 60 másodpercen túl van megszakítva, a kódzár váltson ki riasztást. Billentyű műveletek sorrendje Master kódot (kiszállításkori állapot) és *-gombot nyomni programozási mód az új Master kód 8321 az új 1 felhasználói kód 6854 az új 2 felhasználói kód 9270 a 3 felhasználói kód. Az 1 kimenet az 1 felhasználói kód megadása után 5 másodpercre behúz. 2 kimenet, a 2 felhasználói kóddal működtetett BE-KI funkcióval. 3 kimenet, a 3 felhasználói kóddal és rövid kóddal működtetett BE-KI funkcióval A rendszer reteszelése 30 másodpercre 10 hibás kód-megadás után. Ajtó-riasztás, az ajtó erőszakos felnyitásakor. Ajtó-riasztás, ha az ajtó 60 másodpercen túl nyitva marad. Programozás vége. Kezelés Az ajtón csengetni a BELL ( Csengő ) nyomógombbal lehet. Amikor ezt a gombot valaki megnyomja, a DOOR BELL (ajtócsengő) érintkezők zárnak. A potenciálfüggetlen ajtócsengő érintkezőpárt max. 1A / 30 VAC/DC-vel lehet terhelni. A kódzár kezelése a mindenkori programozástól függ. A következő példa az előzőekben bemutatott programozásra vonatkozik. A kezelést az általunk ténylegesen végrehajtott beállításnak megfelelően végezzük. Kimenetek kapcsolása a felhasználói kóddal A következő adatbevitelek a beállított felhasználói kóddal kapcsolják a kimeneteket. Az 1 kimenet 5 másodpercre behúz A 2 kimenet átkapcsol A 3 kimenet átkapcsol Kimenetek kapcsolása Master kóddal A következő adatbevitelek a beállított Master kóddal kapcsolják a kimeneteket. Az 1 kimenet 5 másodpercre behúz A 2 kimenet átkapcsol A 3 kimenet átkapcsol A kényszer-jelentő kimenetet és az 1 kimenetet kapcsoló kód Ez a kód az 1 felhasználói kódból képezhető, amelynek első számjegyét 2 értékkel megnöveltük. Ezeket a kódokat további kényszer-jelző kimenetekhez használjuk. Minden kód bevitelnél megtörténik a normális kapcsolás és kiegészítésül aktiválódik a kényszer jelentő kimenet. Ezt a kényszer jelentő érintkezőt (DO OUT) csak a normál felhasználói kóddal lehet deaktiválni. Ebben az esetben a relé nem kapcsol, csak a DO OUT áll vissza. Példa: Az 1 felhasználói kód 1234, akkor ez a kód 3234 lesz. A fent programozott példában az 1 felhasználói kód 8321, e helyett 0321-et kell megadni. Az 1 relé 5 másodpercre behúz és a DO OUT kimenet testre kapcsol. A rövid kód használata Ha egy kimenetet úgy programoztunk, hogy az megengedi a rövid kódok használatát (42#, 52#, 62#), a kimenetet a felhasználói kód első két számjegyével bekapcsolhatjuk. A rövid kód használatának a lehetősége mindhárom kimenetnél fennáll, de vegyük figyelembe a már elvégzett programozást. A relé kikapcsolásához az adott felhasználói kód egészét meg kell adni. A programozási példában a 3 kimenet úgy lett programozva, hogy a rövid kódok használata megengedett. A 3 felhasználói kód 9270, ebből adódik a 92 rövid kód. A 3 kimenet bekapcsol 6

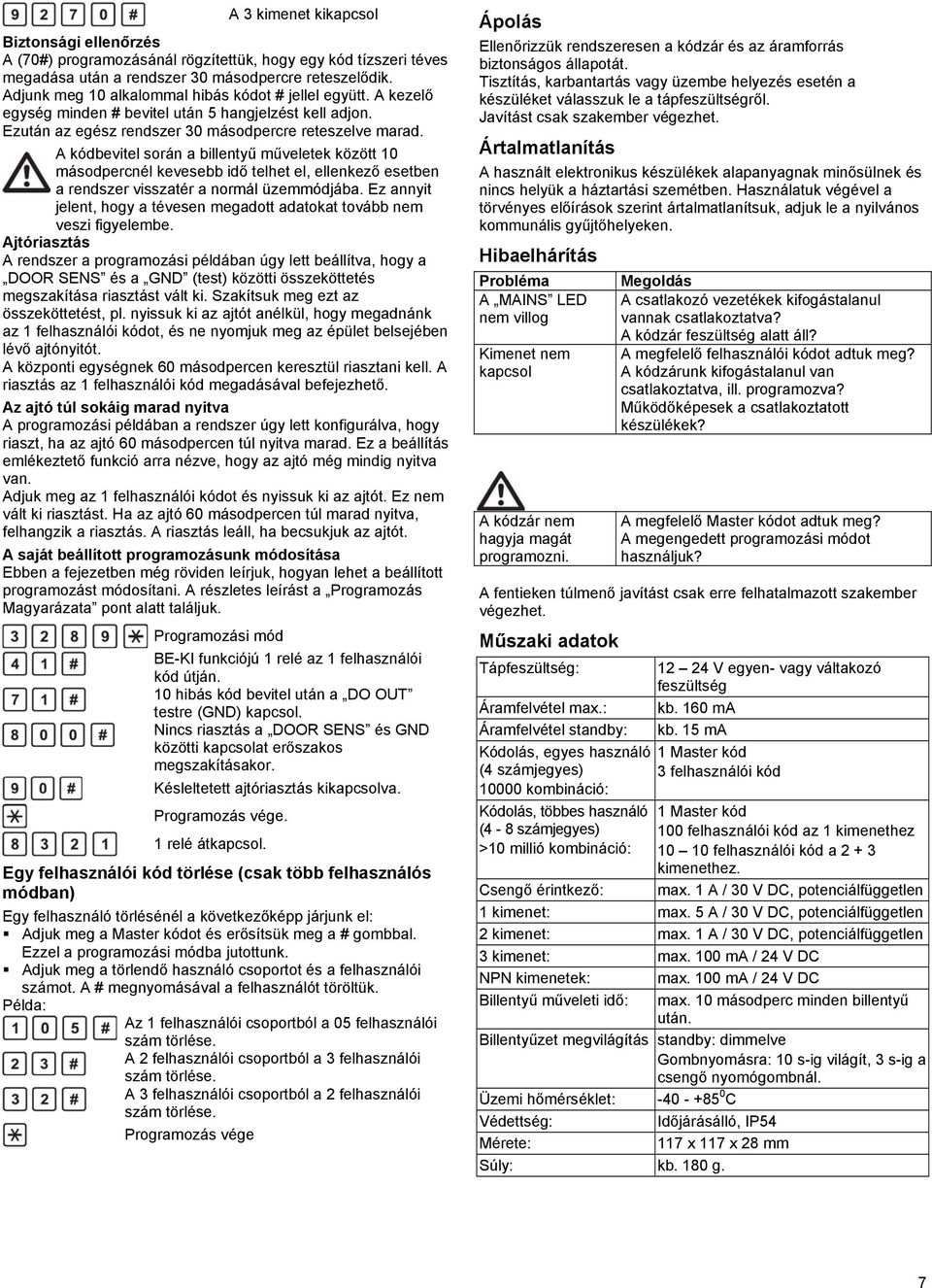

7 A 3 kimenet kikapcsol Biztonsági ellenőrzés A (70#) programozásánál rögzítettük, hogy egy kód tízszeri téves megadása után a rendszer 30 másodpercre reteszelődik. Adjunk meg 10 alkalommal hibás kódot # jellel együtt. A kezelő egység minden # bevitel után 5 hangjelzést kell adjon. Ezután az egész rendszer 30 másodpercre reteszelve marad. A kódbevitel során a billentyű műveletek között 10 másodpercnél kevesebb idő telhet el, ellenkező esetben a rendszer visszatér a normál üzemmódjába. Ez annyit jelent, hogy a tévesen megadott adatokat tovább nem veszi figyelembe. Ajtóriasztás A rendszer a programozási példában úgy lett beállítva, hogy a DOOR SENS és a GND (test) közötti összeköttetés megszakítása riasztást vált ki. Szakítsuk meg ezt az összeköttetést, pl. nyissuk ki az ajtót anélkül, hogy megadnánk az 1 felhasználói kódot, és ne nyomjuk meg az épület belsejében lévő ajtónyitót. A központi egységnek 60 másodpercen keresztül riasztani kell. A riasztás az 1 felhasználói kód megadásával befejezhető. Az ajtó túl sokáig marad nyitva A programozási példában a rendszer úgy lett konfigurálva, hogy riaszt, ha az ajtó 60 másodpercen túl nyitva marad. Ez a beállítás emlékeztető funkció arra nézve, hogy az ajtó még mindig nyitva van. Adjuk meg az 1 felhasználói kódot és nyissuk ki az ajtót. Ez nem vált ki riasztást. Ha az ajtó 60 másodpercen túl marad nyitva, felhangzik a riasztás. A riasztás leáll, ha becsukjuk az ajtót. A saját beállított programozásunk módosítása Ebben a fejezetben még röviden leírjuk, hogyan lehet a beállított programozást módosítani. A részletes leírást a Programozás Magyarázata pont alatt találjuk. Programozási mód BE-KI funkciójú 1 relé az 1 felhasználói kód útján. 10 hibás kód bevitel után a DO OUT testre (GND) kapcsol. Nincs riasztás a DOOR SENS és GND közötti kapcsolat erőszakos megszakításakor. Késleltetett ajtóriasztás kikapcsolva. Programozás vége. 1 relé átkapcsol. Egy felhasználói kód törlése (csak több felhasználós módban) Egy felhasználó törlésénél a következőképp járjunk el: Adjuk meg a Master kódot és erősítsük meg a # gombbal. Ezzel a programozási módba jutottunk. Adjuk meg a törlendő használó csoportot és a felhasználói számot. A # megnyomásával a felhasználót töröltük. Példa: Az 1 felhasználói csoportból a 05 felhasználói szám törlése. A 2 felhasználói csoportból a 3 felhasználói szám törlése. A 3 felhasználói csoportból a 2 felhasználói szám törlése. Programozás vége Ápolás Ellenőrizzük rendszeresen a kódzár és az áramforrás biztonságos állapotát. Tisztítás, karbantartás vagy üzembe helyezés esetén a készüléket válasszuk le a tápfeszültségről. Javítást csak szakember végezhet. Ártalmatlanítás A használt elektronikus készülékek alapanyagnak minősülnek és nincs helyük a háztartási szemétben. Használatuk végével a törvényes előírások szerint ártalmatlanítsuk, adjuk le a nyilvános kommunális gyűjtőhelyeken. Hibaelhárítás Probléma A MAINS LED nem villog Kimenet nem kapcsol A kódzár nem hagyja magát programozni. Megoldás A csatlakozó vezetékek kifogástalanul vannak csatlakoztatva? A kódzár feszültség alatt áll? A megfelelő felhasználói kódot adtuk meg? A kódzárunk kifogástalanul van csatlakoztatva, ill. programozva? Működőképesek a csatlakoztatott készülékek? A megfelelő Master kódot adtuk meg? A megengedett programozási módot használjuk? A fentieken túlmenő javítást csak erre felhatalmazott szakember végezhet. Műszaki adatok Tápfeszültség: Áramfelvétel max.: Áramfelvétel standby: Kódolás, egyes használó (4 számjegyes) kombináció: Kódolás, többes használó (4-8 számjegyes) >10 millió kombináció: Csengő érintkező: V egyen- vagy váltakozó feszültség kb. 160 ma kb. 15 ma 1 Master kód 3 felhasználói kód 1 Master kód 100 felhasználói kód az 1 kimenethez felhasználói kód a kimenethez. max. 1 A / 30 V DC, potenciálfüggetlen 1 kimenet: max. 5 A / 30 V DC, potenciálfüggetlen 2 kimenet: max. 1 A / 30 V DC, potenciálfüggetlen 3 kimenet: max. 100 ma / 24 V DC NPN kimenetek: max. 100 ma / 24 V DC Billentyű műveleti idő: max. 10 másodperc minden billentyű után. Billentyűzet megvilágítás standby: dimmelve Gombnyomásra: 10 s-ig világít, 3 s-ig a csengő nyomógombnál. Üzemi hőmérséklet: C Védettség: Időjárásálló, IP54 Mérete: 117 x 117 x 28 mm Súly: kb. 180 g. 7

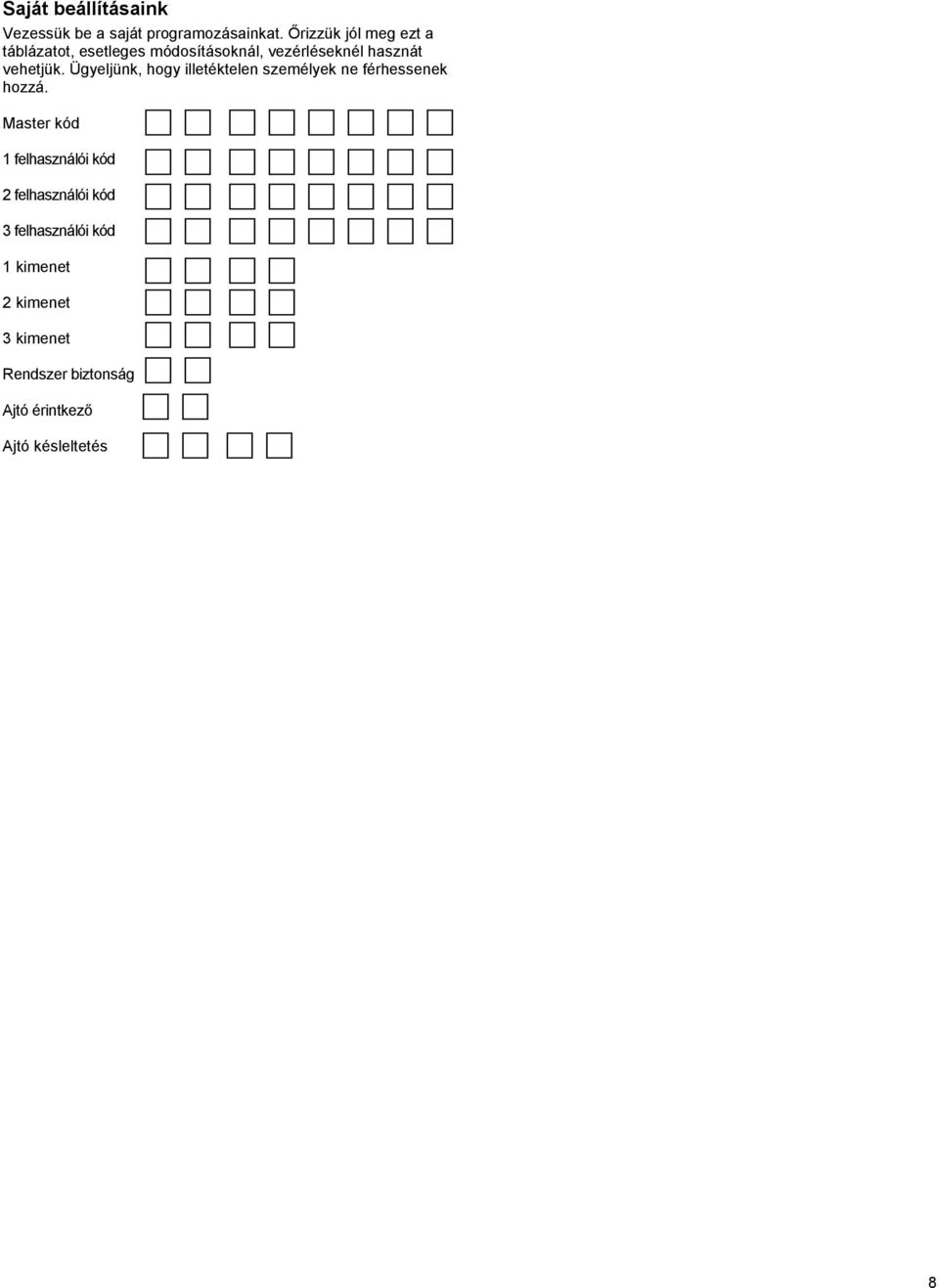

8 Saját beállításaink Vezessük be a saját programozásainkat. Őrizzük jól meg ezt a táblázatot, esetleges módosításoknál, vezérléseknél hasznát vehetjük. Ügyeljünk, hogy illetéktelen személyek ne férhessenek hozzá. Master kód 1 felhasználói kód 2 felhasználói kód 3 felhasználói kód 1 kimenet 2 kimenet 3 kimenet Rendszer biztonság Ajtó érintkező Ajtó késleltetés 8
