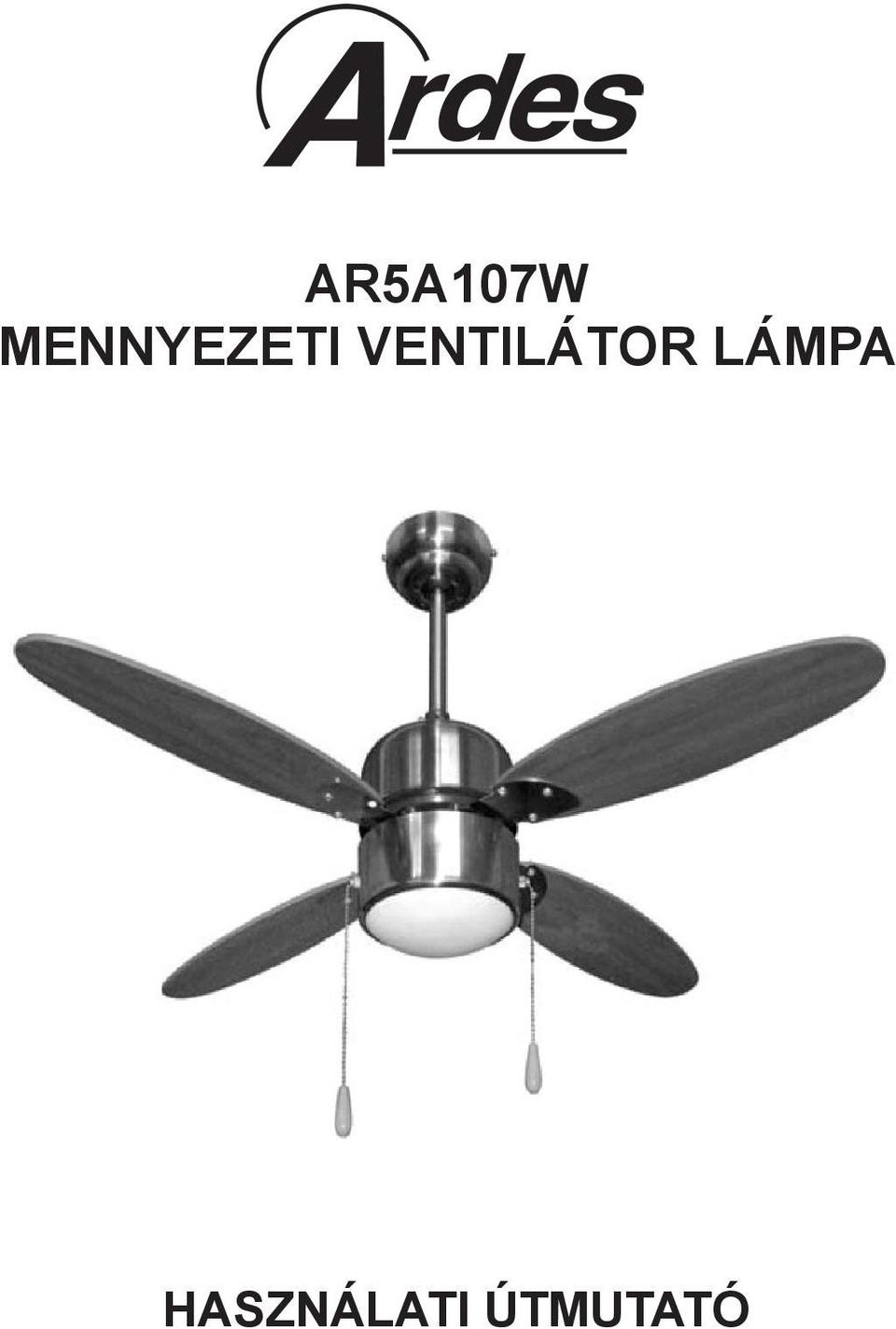

1 AR5A107W mennyezeti ventilátor lámpa használati útmutató

2 általános biztonsági tudnivalók 1. Mielőtt a hálózati áramkörhöz csatlakoztatjuk a ventilátort, szakítsuk meg az áramkört a központi biztosítékszekrényben vagy a főmegszakítóval, és hagyjuk is lekapcsolva egészen addig, amíg a telepítés véget nem ért. 2. A külső kapcsolódobozt és a szerelőlemezt megfelelő stabilitással és teherbíró képességgel rögzítsük: 16 kg tömeget megbízhatóan meg kell tudni tartaniuk. Kizárólag fém kapcsolódobozt használjunk. 3. A padló és a ventilátor lapátok legalsó pontja között legalább 2,3 méter távolság legyen. 4. Soha ne próbáljuk megállítani úgy a lapátokat, hogy a ventilátor működik. 5. A bekötést minden esetben az elektromos bekötésekre vonatkozó érvényes szabályozásnak megfelelően végezzünk el. Telepítést megelőzően tájékozódjunk a helyi előírásokról. Az elektromos bekötést kizárólag képzett szakember végezheti el. 6. Amikor a lapátok mozgásban vannak, ne kapcsoljunk fordított forgási irányra. Először kapcsoljuk ki a ventilátort, várjuk meg, amíg a ventilátorok megállnak, ezután váltsunk fordított forgási irányra. 7. Ügyeljünk, hogy a lapátok útjába ne kerüljön semmilyen tárgy. 8. A ventilátor és a lapátok tisztítása során ne használjunk vizet, tisztítószert. Száraz portörlő kendővel vagy enyhén megnedvesített kendővel történő a legtöbb esetben elegendő. Tisztítás előtt szakítsuk meg az áramkört, áramtalanítsuk a ventilátort. 9. Az elektromos csatlakozások bekötését követően a megbontott kábeleken a vezetékeket fordítsuk felfelé, és nyomjuk be óvatosan a kapcsolódobozba. A vezetékeket terítsük kétfelé: a földelővezetéket és berendezés földelővezetékét vigyük a doboz oldalához. 10. A készüléket nem használhatják testi, mentális, érzékszervi fogyatékkal élő személyek (beleértve a gyermekeket), valamint olyan személyek, akik nem rendelkeznek a kellő tapasztalattal az ilyen típusú készülékek használatát illetően, kivétel, amikor egy, a biztonságukért felelős személy felügyel ezen személyekre, valamint el is látja őket a szükséges utasításokkal. 11. Gyermekek esetében felelős személy felügyeletére van szükség, biztosítandó, hogy a gyermekek ne játszanak a készülékkel. használati utasítás 1. Helyezzük áram alá a készüléket, majd ellenőrizzük a ventilátor működését. A húzólánc kapcsoló a következők szerint vezérli a ventilátort: egy húzás nagy sebesség; két húzás közepes sebesség; három húzás kis sebesség; négy húzás leállítás. 2. Amennyiben fordulatszám szabályozót alkalmazunk, a szabályozó a következők szerint vezérli a ventilátort: fordítsuk a gombot a 3 jelzésű fokozatra (nagy sebesség), majd innen fordítsuk tovább az 1 -es fokozat (kis sebesség) felé a sebesség csökkentéséhez. 2

3 3. A tolókapcsolóval az előremeneti ( FORWARD ) és fordított ( REVERSE ) forgási irány között válthatunk. A forgási irány váltása megváltoztatása előtt kapcsoljuk ki a készüléket. Működtetés meleg időben Lefelé történő légterelés. A közepes és maximális fokozatok között válasszunk. Meleg időben a mennyezeti ventilátorral csökkenthető a klímaberendezés terhelése azáltal, hogy a ventilátor a levegőt folyamatosan mozgásban tartja. Működtetés hideg időben Felfelé történő légterelés. A kis és közepes sebességfokozatok között válaszszunk. Hideg időben a levegő felfelé történő áramoltatása csökkenti a huzatot, miközben a mennyezetnél megállt melegebb levegőt kimozdítja. A pontos sebesség függ a helyiség méretétől, a ventilátorok számától, a belmagasságtól stb. Elég nagy sebességet kell válasszunk ahhoz, hogy a levegő rétegezettsége megtörjön, azonban nem választhatunk túl nagyot sem, mivel ekkor hideg huzat jöhet létre. Ventilátor telepítése Ventilátor összeszerelése 1. Két csavarral rögzítsük a szerelőlemezt vagy a J lámpahorgot a kapcsolódobozhoz (lásd az 1. ábrán). 2. Illesszük a szárat a mennyezeti rózsába. Vezessük át a kábeleket a száron át, ügyelve, hogy azok ne sérüljenek meg. 3. Illesszük a szárat a ventilátorhoz. Igazítsuk a tartórudat úgy, hogy a furatok fedjék egymást. Illesszünk sasszeget a lyukba, majd ennek végeit hajtsuk vissza a rögzítéshez. A rezonancia, beremegés elkerülése érdekében ellenőrizzük, hogy a sasszeg egyik vége sem ér a motor házához (lásd a 2. ábrán). Előlemez Mennyezeti rózsa Tartórúd Állítócsavar Szerelőlemez Kapcsolódoboz 1. ábra 2. ábra 3

4 Ventilátor függesztése A) Sima J lámpahorogra 1. Rendkívül óvatosan (hogy ne károsítsuk a vezetékeket), emeljük fel a ventilátor egységet, majd a gumi görgőt 30 -os szögben akasszuk a horogra (lásd a 3. ábrán). 2. Ellenőrizzük, hogy a gumi görgős fül stabilan rögzüljön a horogban (fémes érintkezés ne legyen - lásd a 4. ábrán). 3. A mennyezeti rózsát csúsztassuk fel, és a csavarral rögzítsük. Tápvezetékek 3. ábra 4. ábra B) gömbcsuklós függesztési rendszer 1. A horgot akasszuk be a rózsa valamelyik lyukán át. A bekötések elvégzése alatt ezzel a megoldással tartsuk meg a ventilátort. 2. A szerelőlemez horgáról akasszuk le a mennyezeti rózsát. A vezetéket nyomjuk be a rózsába. 3. Ellenőrizzük, hogy a tartórúd stabilan rögzüljön a gömbben. Fordítsuk el úgy, hogy a horony rögzüljön a rózsában lévő füllel. A rózsát rögzítsük a szerelőlemezhez a rögzítőcsavarok meghúzásával (lásd az 5. ábrán). Horony Fül 5. ábra Lapátok felszerelése 1. A lapát tartókonzolokat szereljük fel a lapátokra a tartozékként járó csavarokkal és alátétekkel (lásd a 6. ábrán). Ellenőrizzük, hogy az összes csavar szorosan legyen meghúzva. 2. Szereljük a lapátokat a motorhoz a tartozékként járó csavarokkal. Ellenőrizzük, hogy az összes csavar szorosan legyen meghúzva. Csavar és lapát Csavar és lapát Lapát Lapát tartókonzol Lapát egység 6. ábra 7. ábra 4

5 Elektromos csatlakozások A barna színű vezetéket csatlakoztassuk a fázishoz, a kéket a nullához, a zöldsárgát a hálózati áramkör földelt vezetékéhez. Amennyiben lámpa egységet is felszerelünk, a fekete vezetéket csatlakoztassuk a fázis vezetékhez. A ventilátorhoz kapott csatlakozókat, kapcsokat használjuk. LAZA vezeték, laza csatlakozás nem maradhat. A kábelek szétbontását követően a vezetékeket válasszuk szét úgy, hogy a zöld-sárga és a kék legyen a kapcsolódoboz egyik oldalán, míg a barna (és a fekete, amennyiben lámpa egység is van) a másik oldalon. A kibontott vezetékeket fordítsuk felfelé, majd óvatosan toljuk be a kapcsolódobozba. Opcionálisan kialakítható fali vezérlés esetére lásd a 8B. ábrát (csak a fordulatszám szabályozós ventilátornál a sebesség vezérléséhez, a világításhoz nem alkalmazható). (A) A ventilátor és az opcionális világítás vezérlése a ventilátorról Ventilátor fekete - világítás barna - motor kék - nulla barna - fázis kék - nulla zöld-sárga - föld. szerelőlemez (B) A ventilátor és az opcionális világítás vezérlése fali kapcsolóval fekete - világ. fekete - világ. - fázis Ventilátor barna - motor kék - nulla Izzó foglalata: E27 szerelőlemez barna - vent. fázis KÉK - NULLA - KÖZÖS ZÖLD-SÁRGA - föld. KÉK - közös VENTILÁTOR MŰKÖDTETÉSE barna - fázis LÁMPA MŰKÖDTETÉSE 5

6 JÓTÁLLÁS Általános feltételek A jótállás a vásárlás napjától számított 24 hónapig érvényes. A jótállás csak abban az esetben érvényes, amennyiben jelen jótállási jegy megfelelően kitöltésre került, valamint ehhez a vásárlás dátumát igazoló számla is mellékelve van. A jótállás a készülék gyári okokra visszavezethetően meghibásodott alkatrészek javítására, cseréjére vonatkozik. A már nem garanciális készülékre is vonatkozik ügyféltámogatás (díjazás ellenében). A gyártó elhárít bárminemű személyt, állatot ért k árra, sérülésre vagy anyagi kárra vonatkozó felelősséget, amely a készülék nem megfelelő használatából, és az útmutatóban foglalt utasítások figyelmen kívül hagyásából ered. Korlátozó kitételek A gyártónak a jótállásra és az egyéb felelősségre vonatkozó kötelezettsége érvényét veszti, amennyiben: - illetéktelen személy a készüléket nem megfelelően kezelte, meg nem engedett műveletet hajtott végre, - a készülék szállítása, használata, tárolása nem megfelelően történt. A jótállás nem vonatkozik esztétikai jellegű sérülésre, károsodára, vagy egyéb károsodásra, amely a készülék használhatóságát nem érinti. Amennyiben a felhasznált anyagok gondos válogatása és a minőség iránt elkötelezett gyártás ellenére a vásárolt készülék meghibásodna, vagy egyéb információra volna szükségünk, javasoljuk, hogy forduljon a legközelebbi viszonteladóhoz. Fontos tudnivalók a készülék leselejtezésével kapcsolatosan (2002/96/EC EU irányelv) A készüléket annak élettartama végén ne selejtezzük le közönséges lakossági hulladékként, ehelyett veszélyes hulladék átvételére jogosult telepen adjuk le, ezzel védjük környezetünket, embertársaink egészségét, valamint lehetővé tesszük, hogy a készüléket alkotó elemek, anyagok újrahasznosításra kerüljenek, ezzel jelentős energiát, forrást megtakarítva. Erre emlékeztet a készüléken is megtalálható áthúzott szemeteskuka. Importőr: MULTIKOMPLEX BUDAPEST KFT. a páraelszívók szakértője óta H Budapest, Mansfeld Péter u. 27 (volt Bajáki Ferenc utca) tel.: +(36-1) , +(36-1) ; fax: +(36-1)
