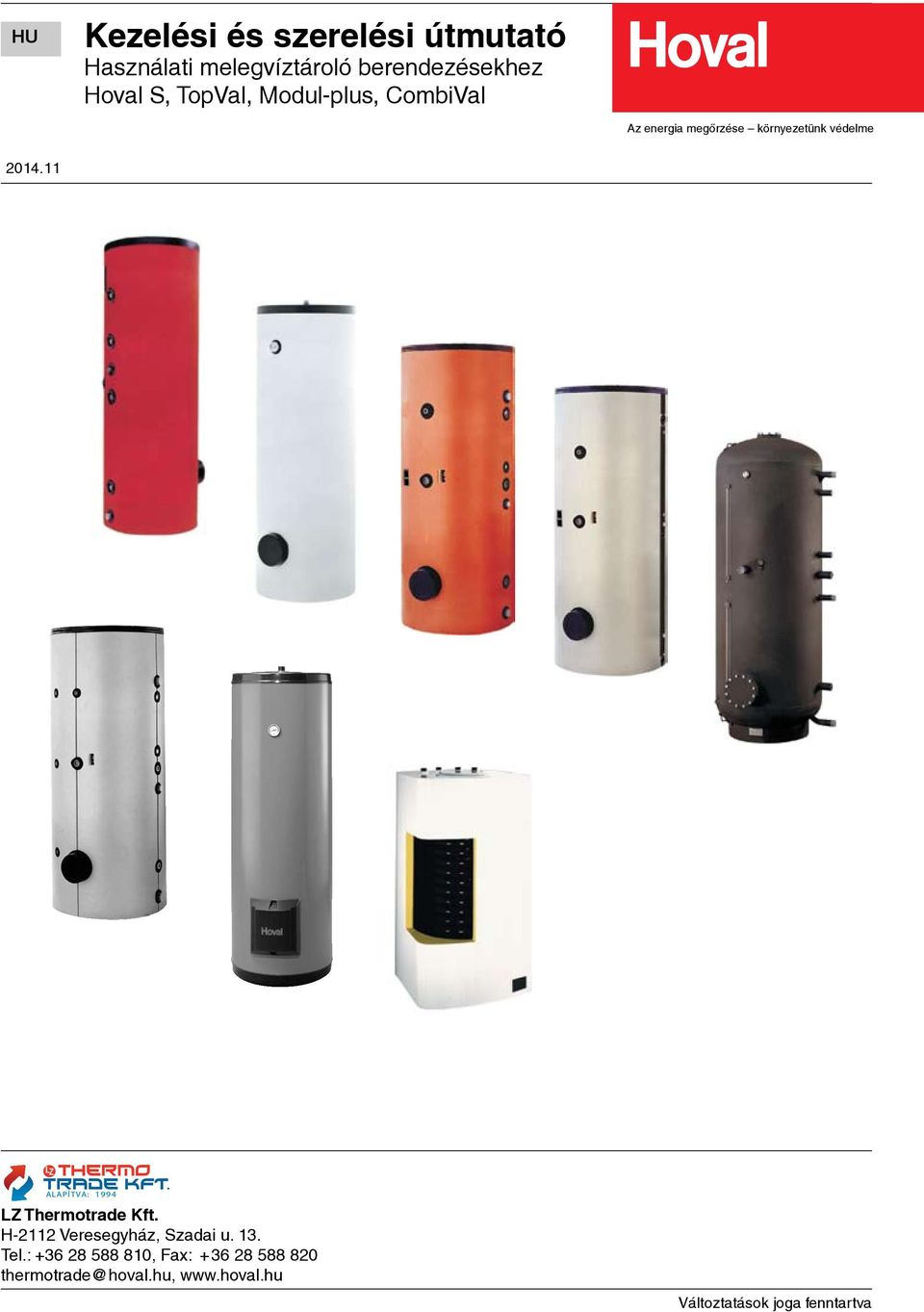

1 HU Kezelési és szerelési útmutató Használati melegvíztároló berendezésekhez Hoval S, TopVal, Modul-plus, CombiVal Az energia megőrzése környezetünk védelme L Z thermo trade KFT. ALAPÍTVA: 1994 LZ Thermotrade Kft. H-2112 Veresegyház, Szadai u. 13. Tel.: , Fax: thermotrade@hoval.hu, Változtatások joga fenntartva

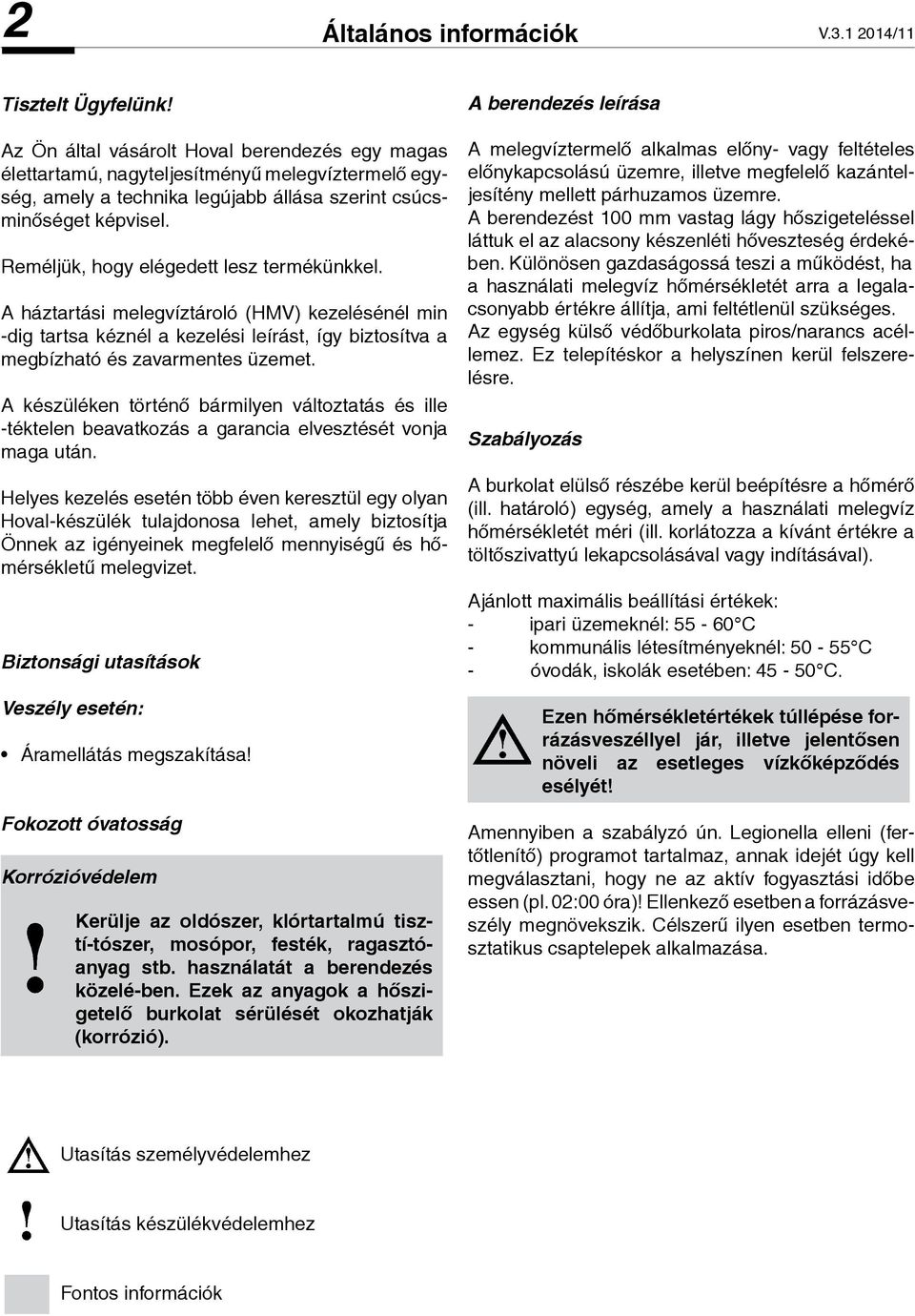

2 2 V /11 Általános információk Tisztelt Ügyfelünk! Az Ön által vásárolt Hoval berendezés egy magas élettartamú, nagyteljesítményű melegvíztermelő egység, amely a technika legújabb állá sa sze rint csúcs - mi nő ség et képvisel. Reméljük, hogy elégedett lesz termékünkkel. A háztartási melegvíztároló (HMV) kezelésénél min -dig tartsa kéznél a ke ze lési leírást, így biztosítva a meg bízható és zavarmentes üzemet. A készüléken történő bármilyen változtatás és il le -ték te len beavatkozás a garancia elvesztését vonja ma ga után. Helyes kezelés esetén több éven keresztül egy olyan Hoval-készülék tulajdonosa lehet, amely biztosítja Önnek az igényeinek megfelelő mennyiségű és hőmérsékletű melegvizet. Biztonsági utasítások Veszély esetén: Áramellátás megszakítása! Fokozott óvatosság Korrózióvédelem Kerülje az oldószer, klórtartalmú tisztí- tó szer, mosópor, festék, ra gasz tóanyag stb. hasz nálatát a berendezés kö ze lé-ben. Ezek az anyagok a hőszigetelő burkolat sérülését okozhatják (korrózió). A berendezés leírása A melegvíztermelő alkalmas előny- vagy feltételes előnykapcsolású üzemre, illetve megfelelő kazántelje sítény mellett párhuzamos üzemre. A berendezést 100 vastag lágy hőszigeteléssel láttuk el az alacsony készenléti hőveszteség érdekében. Különösen gazdaságossá teszi a működést, ha a használati melegvíz hőmérsékletét arra a legalacsonyabb értékre állítja, ami feltétlenül szükséges. Az egység külső védőburkolata piros/narancs acél - lemez. Ez telepítéskor a helyszínen kerül fel szerelésre. Szabályozás A burkolat elülső részébe kerül beépítésre a hőmérő (ill. határoló) egység, amely a használati melegvíz hőmérsékletét méri (ill. korlátozza a kívánt értékre a töltőszivattyú lekapcsolásával vagy indításával). Ajánlott maximális beállítási értékek: - ipari üzemeknél: C - kounális létesítményeknél: C - óvodák, iskolák esetében: C. Ezen hőmérsékletértékek túllépése forrázás veszéllyel jár, illetve jelentősen nö veli az esetleges vízkőképződés esélyét! Amennyiben a szabályzó ún. Legionella elleni (fertőtlenítő) programot tartalmaz, annak idejét úgy kell megválasztani, hogy ne az aktív fogyasztási időbe essen (pl. 02:00 óra)! Ellenkező esetben a forrázásveszély megnövekszik. Célszerű ilyen esetben termosztatikus csaptelepek alkalmazása. Utasítás személyvédelemhez Utasítás készülékvédelemhez Fontos információk

3 V /11 Általános információk 3 A berendezés telepítése A használati melegvíztároló beépítése fagymentes helyre, szakképzett szerelő által történjen. A burkolat nem járható, ezért minden munkálatot annak felszerelése előtt el kell végezni! A melegvíztermelő körül minden irányban minimum 0,4 m (felül és hátul csatlakozó csonkoktól számítva) távolságot kell hagyni. Ez biztosítja a csatlakozások és a burkolat későbbi szerelhetőségét. A zománcozott tárolók ivóvíz minőséget biztosíanak. A berendezés ivóvíz minőségű vizet követel meg, magas keménység esetén célszerű vízlágyító berendezés alkalmazása. Az érkező víz nyomása min. 0,5 max. 8 (10) bar között legyen. Amennyiben a víznyomás túl alacsony nyo másfokozó, ha túl magas, nyomáscsökkentő berendezést kell alkalmazni. Ezek beépítését a gyártó előírásainak megfelelően kell végezni. A belépő víz hőmérséklete 5-15 C, a kilépő víz hőmérsék lete max. 60 C legyen. A hidegvíz csat lakozó sze re lé sénél egy ürítőcsap beépítése ja va solt. A cső ve zeték bekötésénél a galvani kus le választás technikai szabályait be kell tartani. A használaton kívüli csatlakozókat le kell zárni. Üzembe helyezés előtt ellenőrizze, hogy a hidegvíz csatlakozása nyitva van-e és a melegvíztároló fel van-e töltve vízzel! Gondoskodni kell a rendszerben maradt levegő-zárványok eltávolításáról. Ez vonatkozik a használati és a fűtési vízoldalra is. Az esetleges magaspontokon (fűtés, víz, cirkuláció) automata légtelenítő szelepek beépítése javasolt. Ha szükséges, védjük meg a berendezést a bemeneti csőszakaszba épített finomszűrővel, nyomáshatároló és biztonsági szeleppel, esetleg tágulási tartállyal, amely ivóvízre alkalmas kivitel. A tároló szakaszolhatóságát olyan szerelvényekkel kell biztosítani, melyekről egyértelműen megállapítható a nyitott, illetve zárt pozíció. A biztonsági szelepnél vagy annak lefúvó vezetékénél egy tájékoztató táblát kell elhelyezni a következő szöveggel: Fűtés közben, biztonsági okokból a lefúvó vezetékből víz léphet ki. Tilos elzárni! A biztonsági szerelvényeket el nem zárható módon kell beépíteni! A belépő csőszakaszba szerelt visszacsapó szelep megóvja a berendezést az esetlegesen visszaáramló melegvíz ivóvízhálózatba kerülésétől. A belépő csőszakaszba szerelt biztonsági szelep és tágulási tartály védi meg a berendezést a víz tágulá sakor keletkező túlnyomástól. Ezen szerelvények megléte és üzemképessége rendszeresen ellenőrizendő. Nem megfelelően működő biztonsági szerelvények o kozta üzemállapot esetén a tároló tömítései sérülhet nek, illetve balesetveszélyt okozhat! A belépő csőszakaszba szerelt finomszűrő bizto sít ja a bizton sá gi és elzáró szerelvények, valamint a cirkulációs szi vattyú védelmét a szilárd szennyeződésekkel szemben. A fenti szerelvények elhagyásából keletkező hiba, amennyiben a beépítést végző nem körültekintő eljá rásának következménye, a garancia elvesztéséhez vezet. A fűtési oldal lágyított vízzel (összkeménység < 1 f) való feltöltése szintén a garancia és a magas élettartam feltétele. A tároló szakaszolhatóságát olyan szerelvényekkel kell biztosítani, melyekről egyértelműen megállapítható a nyitott illetve zárt pozíció. A tároló fűtésoldali hőmérséklete a maximum 90 C-ot tartósan nem haladhatja meg, amennyiben a berendezés normál kivitelű. Az elektromos csatlakozást a helyi előírásoknak megfelelően, védőföldeléssel alakítsa ki! A berendezés kezelése A berendezés automatikus üzemű, állandó felügyeletet nem igényel, a tároló mozgó, kopó alkatrészt nem tartalmaz. Gondoskodni kell a rendszeres szakszerviz által történő ellenőrzésről (hőszigetelés, víz mi nőség, tisztítás). Rendszeresen ellenőrizni kell a tároló töltő (fűtési oldal) és cirkulációs szivattyújának megfelelő üzemét, beállítását. A nagyobb üzembiztonság érdekében (amennyi ben erre igény van) célszerű fűtési oldalon az ikerszivattyú alkalmazása. Nem megfelelően üzemelő szivattyúk melegvízellátási problémákhoz vezethetnek.

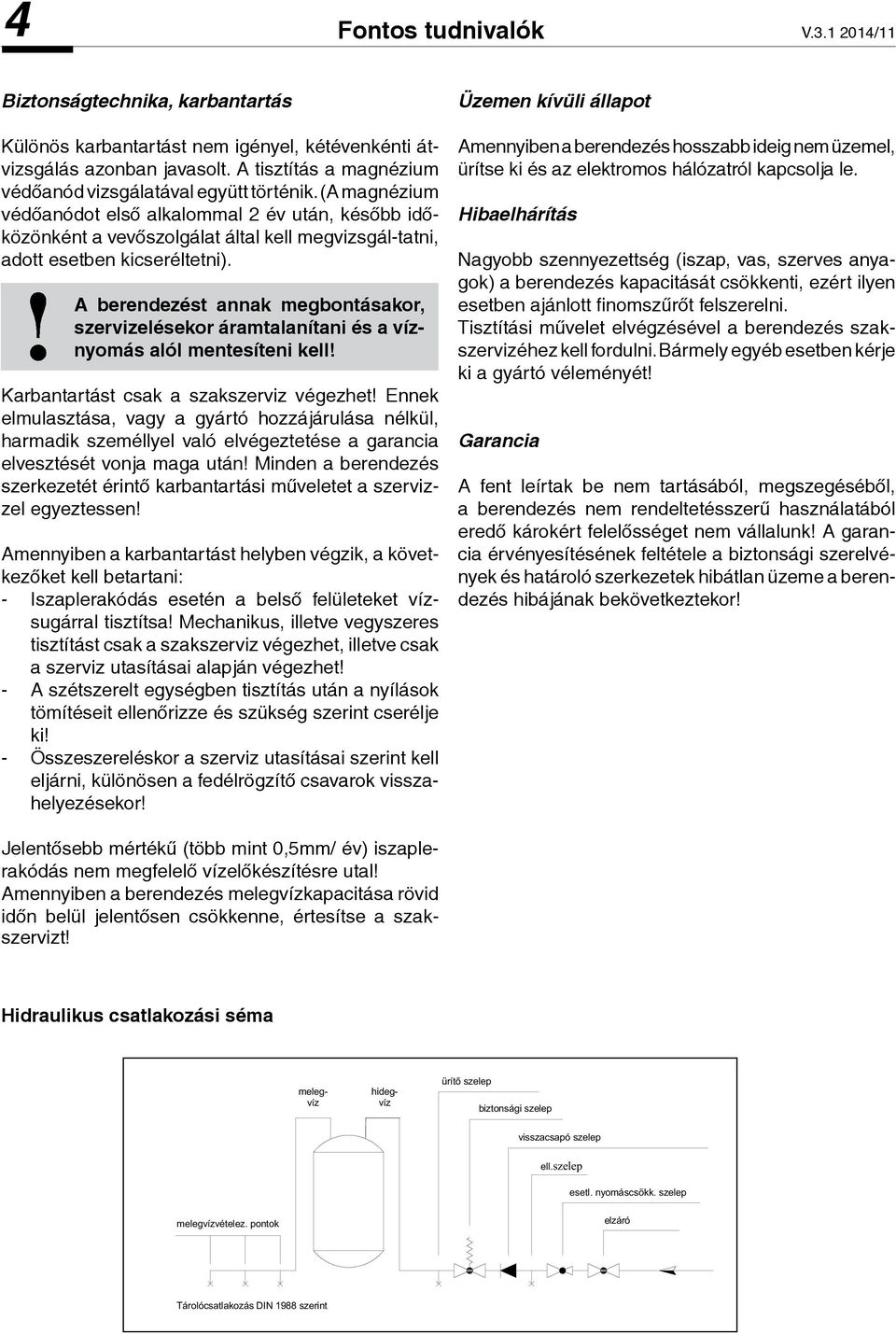

4 4 Fontos tudnivalók V /11 Biztonságtechnika, karbantartás Különös karbantartást nem igényel, kétévenkénti átvizsgálás azonban javasolt. A tisztítás a magnézium védőanód vizsgálatával együtt történik. (A magnézium védőanódot első alkaloal 2 év után, később időközönként a vevőszolgálat által kell megvizsgál-tatni, adott esetben kicseréltetni). A berendezést annak megbontásakor, szer vizelésekor áramtalanítani és a víznyomás alól mentesíteni kell! Karbantartást csak a szakszerviz végezhet! Ennek elmulasztása, vagy a gyártó hozzájárulása nélkül, harmadik személlyel való elvégeztetése a garancia elvesztését vonja maga után! Minden a berendezés szerkezetét érintő karbantartási műveletet a szervizzel egyeztessen! Amennyiben a karbantartást helyben végzik, a kö vetkezőket kell betartani: - Iszaplerakódás esetén a belső felületeket vízsugárral tisztítsa! Mechanikus, illetve vegyszeres tisztítást csak a szakszerviz vé gez het, illetve csak a szerviz utasításai alapján vé gezhet! - A szétszerelt egységben tisztítás után a nyí lások tömítéseit el len őri zze és szükség szerint cserélje ki! - Összeszereléskor a szerviz utasításai szerint kell eljárni, különösen a fedélrögzítő csavarok visszahelyezésekor! Üzemen kívüli állapot Amennyiben a berendezés hosszabb ideig nem üze mel, ürítse ki és az elektromos hálózatról kapcsolja le. Hibaelhárítás Nagyobb szennyezettség (iszap, vas, szerves anyagok) a berendezés kapacitását csökkenti, ezért ilyen esetben ajánlott finomszűrőt felszerelni. Tisztítási művelet elvégzésével a berendezés szakszervizéhez kell fordulni. Bármely egyéb esetben kérje ki a gyártó véle mé nyét! Garancia A fent leírtak be nem tartásából, megszegéséből, a berendezés nem rendeltetésszerű használatából e redő károkért felelősséget nem vállalunk! A garancia ér vényesítésének feltétele a biztonsági sze rel vények és határoló szerkezetek hibátlan üzeme a berende zés hi bájának bekövetkeztekor! Jelentősebb mértékű (több mint 0,5/ év) iszaplerakódás nem megfelelő vízelőkészítésre utal! Amennyiben a berendezés melegvízkapacitása rö vid időn belül jelentősen csökkenne, értesítse a szakszervizt! Hidraulikus csatlakozási séma melegvíz hidegvíz ürítõ szelep biztonsági szelep visszacsapó szelep ell.szelep esetl. nyomáscsökk. szelep melegvízvételez. pontok elzáró Tárolócsatlakozás DIN 1988 szerint

5 V /11 Méretek, csatlakozások 5 S S 500 (egy hőcserélős) S 160 H - S 500 H (nagyteljesítményű) Menetes fűtőcsonk 1½" A B C Ø D E F G H I Anód Bill.mag S Ø33x S Ø33x S Ø33x S Ø33x S Ø33x kg ETE¹ ETF² Méretek -ben Billenő mag. Regiszter fűtőfelület Csőregiszt. űrtart. Készenlétienergia szükséglet A B C D E H m 2 l kwh/24h kg NL-szám DIN 4708 szerint S 160 H ,4 8,9 1,5 88 3,5 S 200 H ,8 11,8 1,8 96 5,5 S 300 H ,6 17,0 2, S 400 H ,8 23,8 2, S 500 H ,0 24,9 2, Vízoldali ellenállás (l/h) S160 (mbar) S 200 (mbar) S 300 (mbar) S 400 (mbar) S 500 (mbar) Vízoldali ellenállás (l/h) S 160 H (mbar) S 200 H (mbar) S 300 H (mbar) S 400 H (mbar) S 500 H (mbar)

6 6 V /11 S 300 S - S 500 S (két hőcserélős) S 300 HR - S 500 HR "Super" (nagyteljesítményű, regiszteres kivitel) Magnézium anód Magnézium anód 500 l 300 és 400 l PU-szigetelés Melegvíz Előremenő Érzékelő csatorna Cirkulációs csonk Max. beépítési mélység Érzékelő csatorna Visszatérő Hidegvíz Állítható lábak 3 x 120 Magnézium anód A B C Ø D E F G H I J Anód Bill.mag. kg Regiszter tart. I fölül/alul ETE¹ ETF² S 300 S Ø33x ,9/8, S 400 S Ø33x ,9/11, S 500 S Ø33x ,2/12, : Csavarmenetes fűtőhüvely mélysége 2: Karima beépítési mélysége Névleges űrtart. Méretek -ben Karima beép. mélység Billenő mag. Fűtőfelület liter H ØD A B C E F G m 2 S 300 HR ,5 S 400 HR ,0 S 500 HR ,0 Vízoldali ellenállás (l/h) S 300 S felső reg. S 300 S alsó reg. S 400 S felső reg. S 400 S alsó reg. S 500 S felső reg. S 500 S alsó reg. (mbar) (mbar) (mbar) Vízoldali ellenállás (l/h) S 300 HR (mbar) S 400 HR (mbar) S 500 HR (mbar)

7 V /11 Méretek, csatlakozások 7 S 800 P - S 1000 P (puffertároló) S 800 (H) - S 1000 (H) (normál ill. nagyteljesítményű hőcserélős kivitel) Szigetelés 800 l-nél 2"-os hüvely 1000 l-nél D180-as vakkarima Szigetelés 800 l-nél 2"-os hüvely 1000 l-nél D180-as vakkarima Zománcozott kivitel Zománcozott kivitel Hőmérő Mg-anód Hőmérő G6/4"-es menetes csonk Hőérzékelő csonk Mg anód csonk 5/4" Melegvíz Cirkulációs csatlakozó Melegvíz *Hálózati fesz.-ről műk. anódcsonk 3/4" Előremenő Cirkulációs csatlakozó Visszatérő Hidegvíz Hidegvíz 2x Ø240-es karima (belső átmérő175 ) Ø240-es karima (belső átmérő175 ) * Hálózati feszültségről működtethető anód (utánrendelhető) Névleges űrtart. Méretek -ben Karima beép. mélység Billenő mag. liter H ØD Ød A B C E F G kg Készenléti veszt. 3 S 800 P ,3 S 1000 P ,6 Névleges űrtart. Méretek -ben Csőregiszter Fűtő- Tart. Csőfelület méret NL-szám DIN 4708 Bill. mag. liter H ØD Ød A B c E F G l J m 2 liter szerint kg S ,00 13,1 Ø33,7 21, S ,40 15,7 Ø33,7 26, S 800 H ,76 22,5 Ø42,4 24, S 1000 H ,51 28,6 Ø42,4 33, Vízoldali ellenállás (l/h) S 800 (mbar) S 1000 (mbar) S 800 H (mbar) S 1000 H (mbar)

8 8 Méretek, csatlakozások V /11 S 800 S - S 1000 S (két hőcserélős, normál kivitel) S 800 H - S 1000 H (két hőcserélős, nagyteljesít ményű kivitel) Szigetelés 800 l-nél 2"-os hüvely 1000 l-nél D180-as vakkarima Szigetelés 800 l-nél 2"-os hüvely 1000 l-nél D180-as vakkarima Zománcozott kivitel Mg-anód Zománcozott kivitel Mg-anód Hőmérő Hőmérő *Hálózati fesz.-ről műk. anódcsonk 3/4" Menetes fűtéscsonk 6/4" Melegvíz Előremenő *Hálózati fesz.-ről műk. anódcsonk 3/4" Menetes fűtéscsonk 6/4" Melegvíz Előremenő Visszatérő Visszatérő Előremenő Előremenő Cirkulációs csatlakozó Cirkulációs csatlakozó Visszatérő Visszatérő Hidegvíz Hidegvíz Ø240-es karima (belső átmérő175 ) Hálózati feszültségről működtethető anód utánrendelhető Ø240-es karima (belső átmérő175 ) Hálózati feszültségről működtethető anód utánrendelhető Névl. űrtart. Méretek -ben Kész. veszt. 3 liter H ØD Ød A B C E F G l J K L S 800 S ,9 S 1000 S ,1 S 800 SH ,9 S 1000 SH ,1 3: Készenléti veszteség DIN szerint kwh/24h-ban megadva Csőregiszter alul Csőregiszter felül NL-szám Billenő Fűtőfelület Tartalom Csőméret Fűtőfelület Tartalom Csőméret DIN 4708 magasság m 2 liter m 2 liter szerint kg S 800 S 2,00 13,1 Ø 33,7 1,20 7,8 Ø 33,7 9/ S 1000 S 2,40 15,7 Ø 33,7 1,20 7,8 Ø 33,7 11/ S 800 SH 2,76 22,5 Ø 42,4 1,20 7,8 Ø 33,7 9/ S 1000 SH 3,51 28,6 Ø 42,4 1,20 7,8 Ø 33,7 11/ Vízoldali ellenállás (l/h) S 800 S felső reg. S 800 S alsó reg. (mbar) S 1000 S felső reg. S 1000 S alsó reg. (mbar) S 800 SH felső reg. S 800 SH alsó reg. (mbar) S 1000 SH felső reg. S 1000 SH alsó reg. (mbar)

9 V /11 Méretek, csatlakozások 9 S PM puffertároló - 6 /4"-os csatlakozó karmantyúval (500 l, 800 l, 1000 l, 2000 l, 3000 l és 5000 l) S PF puffertároló - S PM tároló karimával, D=240 (500 l, 800 l, 1000 l, nagyobb típusok külön kérésre) S PR puffertároló - S PM tároló csőregiszterrel (500 l, 800 l, 1000 l, nagyobb típusok külön kérésre) 500, 800, 1000 l-es típus Karima Csavar 12xM12,1 Űrtartalom Billenő mag. a b c d e f g Ø h! J k kg m 2 Fűtőfelület 500 l ,3 800 l , l , l l l kérésre 5000 l kérésre Átfolyási teljesítmény kw-ban Előremenő hőm. 70 C 70 C 80 C 80 C 70 C 70 C 80 C 80 C Melegvíz hőm. 45 C 45 C 45 C 45 C 60 C 60 C 60 C 60 C Hálózati víz hőm. 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C Átfolyási menny. (m 3 /h) S 500 R kw l/h 25, , , , , , , ,1 604 S 800 PR kw l/h 29, , , , , , , ,2 709 S 1000 PR kw l/h 33, , , , , , , ,8 788

10 10 Méretek, csatlakozások V /11 TopVal 115 W/0,8 és TopVal 200 W/1,3 (csak álló szerelés), TopVal 115 W/1,2 (álló és falra szerelés) Csatlakozások álló szerelésnél Magnézium anód Merülőhüvely vezérléshez Felülnézet X Cirkuláció G¾" Előremenő G¾" Meleg víz G¾" Hideg víz G¾" Visszatérő G¾" Ürítőcsonk G½" Csatlakozások fali szerelésnél Alulnézet X Cirkuláció G¾" Előremenő G¾" Hideg víz G¾" Meleg víz G¾" Visszatérő G¾" Átfolyási teljesítmény kw-ban, ill. l/h-ban Fűtőfelület m 2 Kész. veszt.* NL szám Fűtési előremenő ( C) Melegvíz hőmérséklet ( C) Hálózati vízhőmérséklet ( C) Átfolyó vízmennyiség (m³/h) 1 3 4, , , ,5 TopVal 115W/0,8 kw 14,1 17,2 17,8 18,5 22,9 24,0 8,6 11,0 11,4 14,5 17,7 18,6 0,8 1,4 1,5 l/h TopVal 115W/1,2 kw 22,9 30,3 32,2 29,6 39,9 42,7 16,3 20,8 21,8 24,0 31,7 33,6 1,2 1,4 1,7 l/h TopVal 150W/1,2 kw 20,2 25,6 27,2 26,3 34,5 36,8 13,7 17,2 18,6 21,1 26,6 28,3 1,2 1,7 3,0 l/h

11 V /11 Méretek, csatlakozások 11 TopVal 150 W/1,2 (álló és fali szerelés) Csatlakozások álló szerelésnél Merülőhüvely vezérléshez Magnézium anód Felülnézet X Meleg víz G¾" Visszatérő G¾" Hideg víz G¾" Előremenő G¾" Légtelenítő G½" Cirkuláció G¾" Csatlakozások fali szerelésnél Alulnézet X Cirkuláció G¾" Visszatérő G¾" Meleg víz G¾" Hideg víz G¾" Előremenő G¾" Légtelenítő G½" Vízoldali ellenállás (l/h) W/0,8 (mbar) W/1,2 (mbar) W/1,2 (mbar) : Hideg- és melegvíz-csatlakozás 2: Előremenő és visszatérő csatlakozás 3: Készenléti veszteségérték DIN szerint (kwh/24) Névl. űrtart. Üzemi nyomás bar Vízcsatlakozás 1 Fűtéscsatlakozás 2 Cirkulációs csatl. Karima Ø Csőreg. felület m 2 Ürítő csonk kg Készülék magasság Készenléti érték 3 NLszám (DIN 4708) 115W/0,8 115 max. 10 R ¾" R ¾" R ¾" 180 0,8 Rp ½" ,4 1,5 115W/1,2 115 max. 10 R ¾" R ¾" R ¾" 180 1,2 Rp ½" ,4 1,7 150W/1,2 150 max. 10 R ¾" R ¾" R ¾" 180 1,2 Rp ½" ,7 3,0 200W/1,3 200 max. 10 R ¾" R ¾" R ¾" 180 1,3 Rp ½" ,3 4,5

12 12 Méretek, csatlakozások V /11 CombiVal CR CombiVal CR Sima felületű lemezregiszter CombiVal CR (800, 1000): sima felületű lemezregiszter CombiVal CR ( ): sima felületű hőcserélő 1 Hidegvíz típus R 1" (DN25) típus R 3/2" (DN40) 2 Melegvíz típus R 1" (DN25) típus R 3/2" (DN40) 3 Fûtési elõremenõ típus R 1" (DN25) 4 Fûtési visszatérõ típus R 1" (DN25) 5 Rp 1/2"-os hüvely (DN 15) érzékelőhöz, termosztáthoz, hőmérőhöz Beszerelt merülőhüvely, 200 hosszú, Ø 8 -es 6 Csatlakozás az elektromos fűtőbetéthez Rp 3/2" (DN40) 7 Cirkulációs vezeték R 1" (DN25) 8 Légtelenítő Rp 1" (DN25) 9 Szerelõnyílás pereme Ø 270/200, lyukkör Ø 240, 12 x M10 CombiVal b b1 h a c d e f g i k m n r Billenő mag. Ø Ø CR (200) CR (300) CR (540) CR (630) CR (800) CR (1000) CR (1250) CR (1500) CR (2000)

13 V /11 Méretek, műszaki adatok 13 CombiVal CR típusú HMV tároló Víztérfogat liter Üzemi nyomás/próbanyomás bar 10 /13 10 /13 10 /13 10 /13 10 /13 Maximális üzemi hõmérséklet C PU-hab hõszigetelés Hõveszteségi tényezõ λ Watt/mK 0,025 0,025 0,025 0,025 0,025 Készenléti veszteség qb 60 C-on W kg Méretek Ø Külsõ köpennyel Külsõ köpeny nélkül Magasság Külsõ köpennyel Billenõmagasság Külsõ köpeny nélkül Hõcserélõ (beépítve) Fûtõfelület m 2 0,9 1,2 1,8 1,8 2,4 Víztérfogat Liter 5,7 7,0 9,5 9,5 11,3 Áramlási ellenállás 1 Víz z-érték Polypropylenglycol/víz 50%-os keveréke z-érték Max. üzemi nyomás/próbanyomás bar 10 / / / / / 15 Maximális üzemi hõmérséklet C Áramlási ellenállás mbar-ban = Térfogatáram (m 3 /h) 2 x z CombiVal CR típusú HMV tároló Víztérfogat liter Üzemi nyomás/próbanyomás bar 10 /13 6 /9 6 /9 6 /9 Maximális üzemi hõmérséklet C PU-hab hõszigetelés Hõveszteségi tényezõ λ Watt/mK 0,025 0,025 0,025 0,025 Készenléti veszteség qb 60 C-on W kg Méretek Ø Külsõ köpennyel Külsõ köpeny nélkül Magasság Külsõ köpennyel Billenõmagasság Külsõ köpeny nélkül Hõcserélõ (beépítve) Fûtõfelület m 2 2,4 3,0 3,5 4,0 Víztérfogat Liter 11,3 12,2 13,1 13,3 Áramlási ellenállás 1 Víz z-érték Polypropylenglycol/víz 50%-os keveréke z-érték Max. üzemi nyomás/próbanyomás bar 10 / / / / 15 Maximális üzemi hõmérséklet C Áramlási ellenállás mbar-ban = Térfogatáram (m 3 /h) 2 x z Elektromos fûtõbetét Incoloy 825-ből készült, hõmérséklet-szabályozó és biztonsági hõmér séklet-határoló termosztáttal. Külön szállítva, beépítése a helyszínen, 3x400 V. Teljesítmény (kw) az érvényes jogszabályok elő írá sai szerint. Fûtõbetét Villamos típusa teljesítmény Beépítési mélység CombiVal kw típushoz EP-3 3,0 430 CR ( ) EP-6 6,0 630 CR ( ) EP-9 9,0 800 CR ( )

14 14 Méretek, műszaki adatok V /11 Modul - plus F 21 F 31 F 41 F 51 F 32 F 42 F 52 Modulok száma Melegvíztároló Víztérfogat Liter Fûtõfelület m 2 2,84 4,26 5,68 7,1 8,52 11,36 14,2 Max. használati melegvízhõmérséklet C Áramlási ellenállás 1 z-érték 1,4 2,4 3 3,6 0,74 0,9 1,1 Készenléti veszteség 2 W Üzemi nyomás - Alapkivitel bar Emelt nyomású kivitel bar Próbanyomás - Alapkivitel bar Emelt nyomású kivitel bar burkolat nélkül Alapkivitel kg Emelt nyomású kivitel kg Burkolat tömege kg Fûtés Víztér térfogat Liter Max. fûtõvíz hõmérséklet C Áramlási ellenállás 1 z-érték 2 2,8 3,6 4,7 0,78 1 1,4 Üzemi nyomás - Alapkivitel bar Emelt nyomású kivitel bar Próbanyomás - Alapkivitel bar 7,5 7,5 7,5 7,5 7,5 7,5 7,5 - Emelt nyomású kivitel bar Áramlási ellenállás (mbar) = Áramlás (m 3 /h) 2 x z; 2 60 C-os tárolóhõmérséklet esetén F21, F41, F42 típus F21, F41típus F42 típus 1 Melegvíz csatlakozás 2" (DN50) 2 Hidegvíz csatlakozás 2" (DN50) F31, F51, F32, F52 típus 3 Cirkulációs vezeték 1" (DN25) 4/5 Fûtés csatlakozásai F21-51 = DN 50 F32-52 = DN 65 Poz.4 = elõremenõ Poz.5 = visszatérõ 6 Kapcsolótábla 7 Elektromos csatlakozás b l h a F21/ F31/ F41/ F51/ F32/ F42/ F52/ Speciális perem 8 bar üzemi nyomáshoz DN/bar D k d 50/ / d k D

15 V /11 Méretek, műszaki adatok 15 LSP fekvő tároló Névl. űrtart. Méretek -ben (csom. nélk.) Max. kazántömeg Fűtőfelület Csőregiszt. űrtart. Készenlétienergia szükséglet liter H B L kg kg m 2 l kwh/24h NL-szám DIN 4708 szerint LSP /89/ ,55/0,75/0,95 3,0/4,0/5,2 1,5 1,5/1,8/2,0 LSP /108/ ,75/0,95/1,25 4,0/5,2/6,7 1,7 3,5/4/4,5 LSP 350 / 1, ,6 10,2 1,6 9 LSP 500 / 2, ,0 12,7 2,1 16 Vízoldali ellenállás / fűtőfelület (l/h) LSP 150 / 0,55 (mbar) LSP 150 / 0,75 (mbar) LSP 150 / 0,95 (mbar) LSP 200 / 0,75 (mbar) LSP 200 / 0,95 (mbar) LSP 200 / 1,25 (mbar) LSP 350 / 1,60 (mbar) LSP 500 / 2,00 (mbar)

16 16 V /11 Karbantartási szerződés Karbantartás Szakmailag jól képzett szervizünk kimagasló hozzáértésével biztosítja Önnek készülékei megbízható ü zemeltetését és az esetlegesen felmerülõ üzemeltetési gondjai mihamarabbi megoldását. A meleg víztárolók tisztítása és karbantartása kétévente ja va solt. A Hoval fûtési rendszerek esetén szakképzett márkaszer vizünk biztosítja a magas színvonalú és rendszeres karbantartást az év 365 napján. A Hoval-vevőszolgálat karbantartási szerződése A Hoval-vevőszolgálattal köthető karbantartási szerződés. Ezzel a megállapodással a Hoval vevőszol gálat át veszi Öntől az évenkénti szükséges karbantartá sok koordinációját. Előzetes meg egyezés szerint szakembereink az Ön készülékeit alaposan át vizs gálják, ellenőrzik, megmé rik és az op ti má lis üzemre beállítják, a szükséges javí tásokat pedig természetesen azonnal elvégzik. A karbantartási szerződés további előnyeiről A szerződés megkötésével a garanciaidő meghosszabbítható. Készüléke mindig optimálisan van be állítva - ami csökkenti a költséget és kör nye zetkímélő. A biztonságos működés feltételei javulnak, hiszen a karbantartás során a hibák okait időben felismerik és elhárítják. Az optimális beállítás és a rendszeres karbantartás emellett még megnöveli az Ön készülékének élettartamát is. Kedvező az általánydíj. Ezen kívül az esetlegesen meghibásodott alkatrészek cseréje kevesebbe ke rül Önnek. Itt jegyezze fel az átvizsgálásokat, ellenőrzéseket, stb. Dátum Szöveg:
