1 TAVI HAJÓZÁS Hajózási jellemzői: kis vízjáték állandó vízmélység szabad mozgás hullámképződés mérete függ: medermélységtől vízhőmérséklettől szélsebességtől lökésperiódusoktól hajózási eljárás: negyedszeles háromnegyedes irányfogás Helyi légmozgások kialakulása (nagy napi hőingású időszakban) tavi szél parti szél

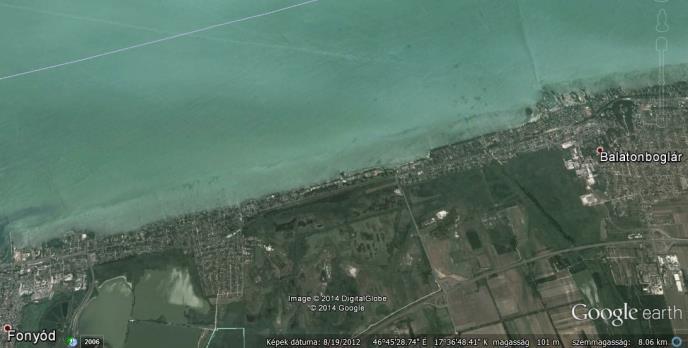

2 TAVI HAJÓZÁS Balaton jellemzői: uralkodó szélirány: észak / nyugat legszelesebb hónap: április legviharosabb hónap: augusztus denivelláció (szintkülönbség) helyi áramlás (Tihanyi-szoros) turzás / marás egymólós / kétmólós kikötők (szélhez max. 70, partélhez min. 45 ) vízeresztés a Sió-csatornán (évente kétszer) csegés (időszakos) hajózás hajózási program: 1. völgymenő, kismerülésű hajók 2. teljes telítődés után a hegymenő hajók 3. nagyobb völgymenők 4. alacsony merülésű völgymenők Cholnoky Jenő: Balaton (1936)

3 BELVÍZI UTAK TERMÉSZETES szabadfolyású szabályozott A folyó munkája erózió (lebontás) + akkumuláció (felhalmozás) MESTERSÉGES csatornázott csatorna Meanderezés (Maiandrosz / Menderes) kanyarulatok építése morotva

4 Szabadfolyású víziutak Folyóvölgy részei Vt Vv Vv Tö Kö Ki Na Mp Mt Át Át: ártér Kö: középvízi meder Mt: mentesített terület Tö: árvízvédelmi töltés Vv: vízválasztó Ki: kisvízi meder Mp: magaspart Na: nagyvízi meder Vt: vízgyűjtő terület

5 meder részei: Szabadfolyású víziutak a folyóvölgy része, a vízfolyás által természetesen (vagy mesterségesen) kialakított, az ott előforduló vízhozam levezetésére rendelkezésre álló, folyamatos változásban lévő geológiai alakzat partél parti rézsű parti rézsű sodorvonal mederrézsű mederfenék mederrézsű szurflexiós szakasz bal part inflexiós szakaszok jobb part középvonal inflexiós pontok

6 Szabadfolyású víziutak részei: hordalék zátony a meder anyagából a vízfolyás által erodált, vagy mellékvízből hasonló úton kapott, a folyó által megával sodort, lerakódott (nyugalmi), gördülő, vagy lebegő állapotban lévő anyag a víz elragadó erejének csökkenése miatt lerakódott hordalékkúp, amely a meder sekély, időszakosan szárazra kerülő része gázló az inflexiós szakaszon hordalék lerakódásából, vagy ki nem mélyített mederrészből adódó, a hajóútban mélységhiányt okozó mederalakulat

7 Szabadfolyású víziutak izobátok jó rossz gerenda gázló

8 Hajóút Hajóút víziközlekedésre alkalmas belvizek "A víziútnak az adott vízállásnál hajózásra használt és kitűzött - annak hiányában a nagyhajók által rendszeresen használt - része, továbbá a kikötő, a veszteglő- és a rakodóhely vízterülete." (HSZ) a medernek, a hajók közlekedése szempontjából legkedvezőbb paraméterekkel rendelkező része HAJÓÚT-PARAMÉTEREK forgalmi meteorológiai hidrológiai geometriai hidraulikai

9 Hajóút forgalmi az alkalmazható hajózási mód (önjáró-, vontató-, vagy tolóhajózás) mértékadó karaván fő méretei egységesített hajótípusból kialakítva teljesítményigény a szakasz jellemzői alapján az adott hordképességű jármű biztonságos haladásához szükséges sebesség eléréséhez Duna-szakasz közepes vízállás TELJESÍTMÉNYIGÉNY p i [kw/tonna] magas vízállás Greifeinstein-Gönyű 0,34 0,44 0,47 0,63 Gönyű-Budapest 0,13 0,2 0,2 0,25 Budapest-Újvidék 0,12 0,18 0,16 0,2 meteorológiai szél köd jég P eff = V p i Feladat: H Komárom = 420 cm V = 1600 t i: völgymenet p i =? 0,25 kw/t P eff =? 400 kw

10 Hidrológiai Hajóút-paraméterek Vízhozam (Q) [m 3 /s] Árhullám-levonulás: adott keresztszelvényén időegység alatt átáramló vízmennyiség Q = A v h h 1 a 1 I P e 2 = e min h 2 h 0 a 2 T 1 P T 2 á 1 F 1 á 2 e 0 e 1 = e max F 2 L T1 I L F1 L T2 L F2 l h 0 - h 2 : vízszintmagasságok az adott szelvényben; F 1 ; F 2 : az árhullám frontja L F1 ; L F2 : az árhullám megjelenésének helye T 1 ; T 2 : az árhullám tetőpontja L T1 ; L T2 : a tetőzés helye á 1 ; á 2 : áradási szakasz (F i - T i ) a 1 ; a 2 : apadási szakasz e 0 -e 2 : esésváltozások az I-I szelvényben

11 Hidrológiai Hajóút-paraméterek Vízállás (H) [cm] beosztása vízmércén megállapított, relatív vízszintmagasság alapadatai: a mérce helye abszolút magassága telepítési éve vízállásterjedelme LKV - LNV (pl. Duna 1646,5 fkm, jobb part, Budapest Vigadó tér) (pl. Budapest 0 = 94,98 mbf) (pl. negatív vízálláshoz) Mederteltség ( ) [%] Hi LKVi τi 100 LNV LKV i i τ Feladat: H = 90 cm LKV = -10 cm LNV= 490 cm =? 20 % τ

12 Hidrológiai vízmérce alapadatai: statisztikai mutatói Hajóút-paraméterek - vízállás-gyakoriság (F) (az év során hányszor fordult elő egy adott tartományban) - vízállástartósság (D) (hányszor ért el vagy haladt meg egy adott értéket) LKHV 94 % LNHV 1 % (pl. Budapest 0 = 94,98 mbf) LKV - LNV Mederteltség ( ) [%] Hi LKVi τi 100 LNV LKV i i τ Feladat: H = 635 cm F =? 4,0 nap D =? 38 nap; 10 % F = 7 nap H =? 405 cm; 525 cm tartósság gyakoriság

13 Geometriai Hajóút-paraméterek Hajóút szélessége (b) [m] a szakaszon az adott vízállásnál, a biztosítandó hajómerülés mellett rendelkezésre álló hajózható sáv szélessége Parttávolság (d) [m] a hajóút tengelyének távolsága az aktuális parttól Adott szakaszon a mederalak (rézsűszög) és a vízállás függvényében változnak: d 1 H 1 h d 2 H 2 h b 2 b 1

14 Geometriai Hajóút-paraméterek Hajóút mélysége (h) [dm] Mélységhiány a hajóút két széle között előforduló legkisebb mélység Gázló Gázlójelentés: A Dunán az 1734,8 fkm-nél 18 dm, szélessége 100 m, hossza 1000 m középen 19 dm, szélessége 60 m, hossza 400 m Csúcsgázló változó / állandó gázló meghatározása: tapasztalati (helyi vízálláshoz) rögzített felszíni görbéhez (LKHV) Budafok = Bp + 10 dm h i H i LKHV 10 i h LKHV i Feladat: H = 150 cm LKHV = 70 cm h LKHV = 12 dm h =? 20 dm t =? 18 dm b sz = 2 dm b h = 1 dm t h - b

15 Geometriai Hajóút-paraméterek Szabad magasság (m sz ) [cm] a hajóút két széle közötti legalacsonyabb korlátozó magasság 0 m szi = (LNHV i H i ) + m szlnhvi H szabad magasság mérce Feladat: (Lánchíd) H = 410 cm LNHV = 660 cm m LNHV = 830 cm m sz =? 1080 cm b = 5 cm

16 Geometriai Hajóút-paraméterek Esési korrekció (nagyobb távolságnál) szabad magassághoz: híd feletti mércénél hozzáadva híd alatti mércénél levonva a szintkülönbséget (m e ) m 0 = m f + m e = m a m e gázló-mélyégnél fordítva: h 0 = h f m e = h a + m e m e = l e / 1000 Feladat: l f = 1500 m m f = 840 cm e = 60 cm/km m 0 =? 930 cm l a = 2500 m m a = 1080 cm

17 Geometriai Hajóút-paraméterek Kanyarulati jellemzők: Hajóút tengelyének középponti szöge ( ) [ ] Kanyarulati sugár (R) [m] LNHV LKHV Dalj

18 Hidraulikai Hajóút-paraméterek Felszíni görbék (LKHV) (LNHV) (MVSZ) Vízsebesség (v) [m/s] sodorvonal izotach Jellegzetes áramlások keresztáramlás forgó felverés összecsapás Jellemzőik: előfordulás helye áramlás iránya intenzitása hatásterülete
