1 ATTACK WOOD&PELLET Kombinált pellet és fatüzelésű kazán W W W. A T T A C K. H U

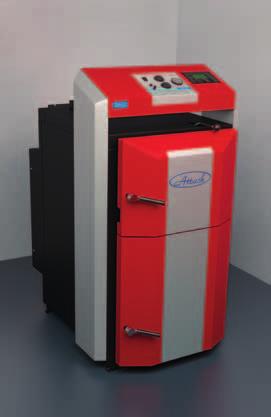

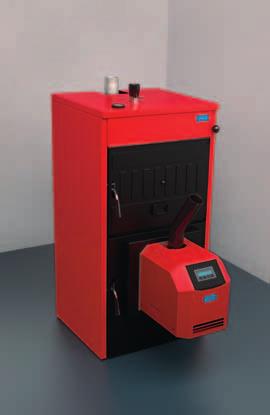

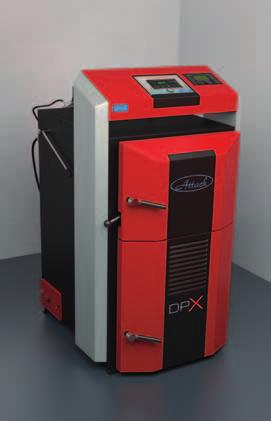

2 AZ ATTACK KAZÁNOK SZÉRIA MODELL STRUKTÚRÁJA ÚJ ATTACK KAZÁN TERMÉKSOR FA ÉS PELLET TÜZELŐANYAGOK FELHASZNÁLÁSÁRA ATTACK FD yattack FD PELLET yattack FD BIOHEAT PELLET BIOHEAT yteljesítmény:8 30 kw FD PELLET 6 25 kw FD BIOHEAT yhatásfok: 88 % FD PELLET 87 % FD BIOHEAT Teljesen automata égő működés (PELLET verzió) Tömör dizájn, egyszerű működtetés, információ kijelzés LCD kijelzőn Kazán hatásfoka névleges teljesítménynél 88 % (PELLET verzió) Automatikus rács tisztítás a használt pellet minősége függvényében (PELLET verzió) Automatikus start begyújtás és égési folyamat leállás Fényelem segítségével történő megbízható lángellenőrzés Teljesítmény beállítás lehetősége 8 30 kw tartományban Égőfej működésének irányítása szoba termosztát vagy hő érzékelő által Égésfolyamat korrekció lehetősége használt tüzelőanyag függvényében Minőségi nemesacélból készült égőtér, kamra, égőfej és rács Biztonsági elemek visszaégés megakadályozás, 4-szeres védelem túlmelegedés ellen - kazán termosztát, biztonsági termosztát, égéstermék termosztát és hűtőkör Többnyelves menü, széles paraméter beállítás lehetőség Működési állapotok ábrázolása Meghibásodás megállapítás ATTACK DP yattack DP STANDARD yattack DP PROFIy ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 86,2 90,5 % Lapos bordás hőcserélő A kazán átlagon felüli, nagy térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás 6 mm vastagságú speciális kazánacél lemezekből készült a kazán hosszabb élettartamot biztosít a kazánnak Modulálható ventilátor-fordulatszám PROFI PID változat Az elszívó ventilátor egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít Nagyobb tüzelőanyag betöltésének a lehetősége, akár 50cm nagyságú fahasábok, az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál Bal illetve jobb oldali ajtó nyitás választás lehetősége A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és kazán hosszú élettartamát ATTACK DPX yattack DPX STANDARD yattack DPX PROFI yattack DPX LAMBDA yattack DPX COMBI Pellety ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 86,5 91,3 % Nagyteljesítményű mozgó turbulátorokkal ellátott csöves égéstermék-víz hőcserélő A kazán átlagon felüli, nagy térfogatú a betöltő kamrával rendelkezik, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén is A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítás eredménye a tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás Tökéletesített elektronikus szabályozó PID irányítással, ventilátor fordulatszám irányítás füstgáz hőmérséklet alapján (csak a PROFI kivitelben PID verzió) Modulálható ventilátor fordulatszám PROFI, LAMBDA változat Elszívó ventilátor az egyenletes és hatékony égési folyamat és pormentes üzemeltetés érdekében Nagyobb tüzelőanyag betöltésének a lehetősége, akár 50cm nagyságú fahasábok( 25kW-tól), az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál Automatikus csappantyú irányítás összekötve a berakodó ajtó nyitásával, zárásával A LAMBDA változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében Alternatív tüzelőanyagok tüzelésének lehetősége (pl. Olívamag, magzúzalék) a 30 és 50 kw teljesítményű automata égők esetében COMBI Pellet változat A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és a kazán hosszú élettartamát 2

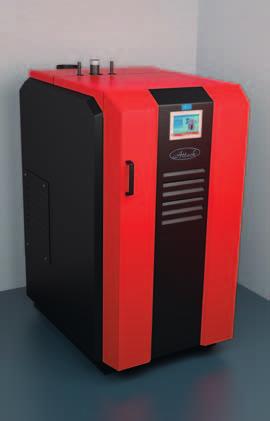

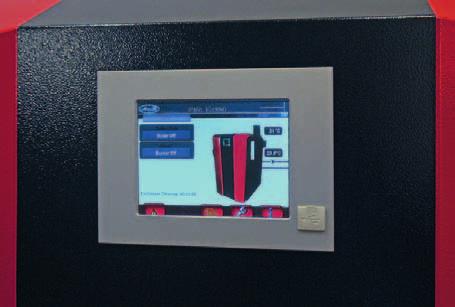

3 ATTACK SLX yattack SLX PROFI yattack SLX LAMBDA Touchy ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 90,3 91,8 % Nagyteljesítményű turbulátorokkal ellátott csöves égéstermék-víz hőcserélő A kazán átlagon felüli, nagy térfogatú betöltő kamrája, mely egyedülálló 200l-től egészen 230l-ig, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén A hőcserélő turbulátorok, rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás A betöltő kamra lemez felületére felhelyezett száraz palást borítás fokozott kátrányképződés elleni védelmet nyújt a kamrának Modulálható ventilátor-fordulatszám PROFI, LAMBDA Touch változat Elszívó ventilátor az egyenletes és hatékony égés folyamat és pormentes üzemeltetés érdekében Nagy fahasábok betöltésének lehetősége a kamra hossza 690 mm (20 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor A tüzelőanyag kamra feltöltése során füstmentes üzemmód, egyedi kialakításnak köszönhetően A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében Tökéletesített elektronikus szabályozó PID irányítással, ventilátor fordulatszám irányítás füstgáz hőmérséklet szerint (csak a PROFI kivitelben PID verzió) A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és kazán hosszú élettartamát ATTACK PELLET yattack PELLET 30 AUTOMATIC Plusy yteljesítményskála: 8 30 kw yhatásfok: 90,6 % Magas hatásfokű csöves hőcserélővel rendelkező turbulátorokkal ellátva, amelyek jobb hőátvitelt és tisztítást biztosítanak, növelve ezzel a kazán hatásfokát. Pellet tüzelőanyagra alkalmas égőfej automatikus üzemeltetéssel (begyújtás és kialvás), automatikus tisztítással és hibakijelzéssel Automatikus hőcserélő tisztítás Automatikus kazán üzemeltetés, magas kezelési kényelmet biztosít Automatikus tisztítás, hamu eltávolítása az erre a célra kialakított tárolóba Automatikus tüzelőanyag adagolás ATTACK nemesacél égőfej égőtér, kamra és égőrács magas minőségű nemesacélból gyártva Automatikus rács tisztítás, beállítás a használt pellet minősége függvényében Többféle tüzelőanyag adagoló rákötésének lehetősége Biztonsági elemek a visszaégés megakadályozására, 4-szeres védelem a túlmelegedés ellen, kazán termosztát, biztonsági termosztát, égéstermék termosztát és hűtőkör Elektromos fűtőtest behelyezésének lehetősége 6 kw teljesítmény-ig, amely fagyásveszély elhárítására is szolgálhat ATTACK W&P yy yteljesítmény: Fa 12,5 25 kw, Pellet 9 30 kw yrendkívül nagy hatásfokú kazán: Fa 90,5 %, Pellet 90,4 % Innovatív kombinált kazán 2 üzemeltetési mód maximális kényelem az ügyfél számára Átlagon felüli kazán betöltő kamra, amely biztosítja a tüzelőanyag kitartását egyszeri tüzelőanyag betöltés esetén is a maximális időre Automatikus pellet kamra és turbulátor tisztítás magas tisztítási kényelem Száraz köpeny az egész fogadógarat kerületén megnövekedett védelem a kamra kátrányosodása ellen Pellét égőfej teljes automatikus üzemmódban (begyújtással és kialvással) automatikus tisztítással és öndiagnosztikával, automatikus tüzelőanyag váltás az aktuális tüzelőanyag hiánya esetén. Automatikus fa pellet égetés elegendő egy kémény kivezetés ATTACK nemesacél égőfej égőtér, kamra és rost magas minőségű nemesacélból készül Automatikus égőrost tisztítás, beállítás a pellet minőségétől függően Automatikus tüzelőanyag átállás fáról pellet üzemmódra flexibilis tüzelőanyag választás Fejlett és modern elektronika 14,5cm átmérőjű érintőképernyő LAMBDA Touch legfejlettebb égési folyamat irányítás a legmagasabb hatásfok és kitűnő égéstermék értékek eléréséhez Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás Többfokozatú biztonsági rendszer kellemes biztonságérzet Fényelem segítségével történő megbízható lángellenőrzés Nagyobb tüzelőanyag berakás lehetősége 50cm fahasábok az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál A kazán elindítása, figyelése, vezérlése és kikapcsolása interneten keresztül, okos telefon elérhető applikáció használatával Bal illetve jobb oldali ajtó nyitás választás lehetősége A kazán tartozékaként szolgál a ciklon- berendezés, amely biztosítja a tüzelőanyag utánpótlását és leválasztja a tüzelőanyagban lévő port Pellet tároló elhelyezésének lehetősége a kazántól 10 m belül 3

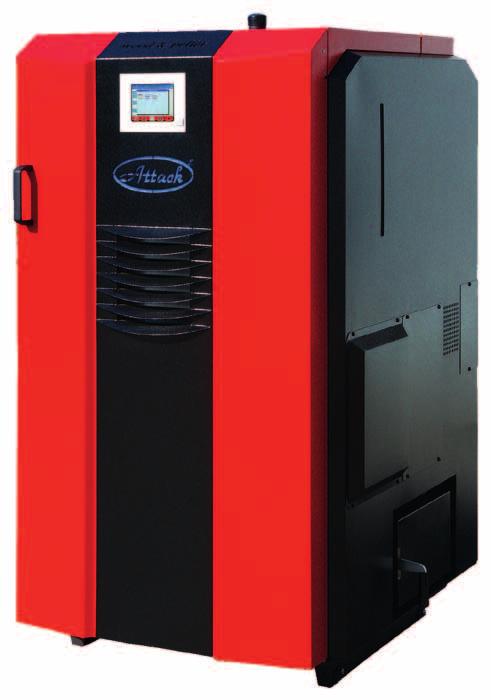

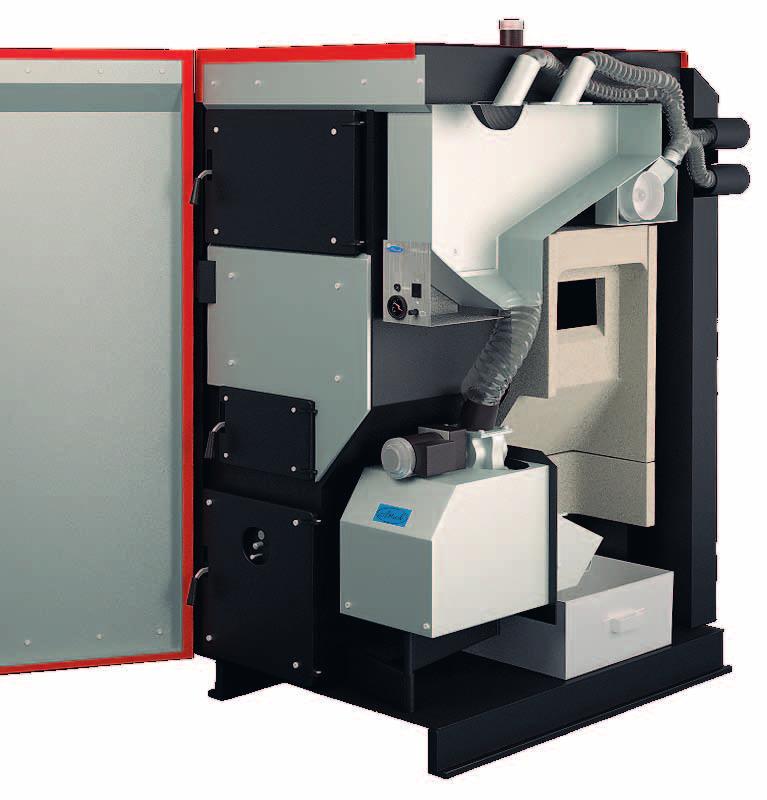

4 MODELLSOR 9000 KOMBINÁLT SZILÁRD ÉS PELLET TÜZELÉSŰ KAZÁN Olyan kazánt keres, amelynek alacsony az üzemeltetési költsége és hasonlóan kényelmes, mint a faelgázosító kazán? Éppen most találta meg. Bemutatjuk Önnek ezt az innovatív környezetbarát kombinált ATTACK WOOD&PELLET kazánt, amely többféle tüzelőanyag égetésére, leginkább, a puha és kemény fára, brikettre és pelletre alkalmas. A kazán családi házak, nyaralók, kis létesítmények, műhelyek és hasonló objektumok fűtésére szolgál. LEÍRÁS A magas komfort érdekében a kazán egy nagy térfogatú rakodó kamrával rendelkezik, amellyel a legmagasabb teljesítményen biztosítja a folyamatos égést 6 órán keresztül, és ez még nem minden. Abban az esetben, ha a kazán jelzést kap hőszükségletre, a fa elégését követően automatikusan el tudja indítani a pelletek égési folyamatát, méghozzá anélkül, hogy a kazán beavatkozást igényelne. Így tudja kihasználni a legolcsóbb hőforrást fa és a kényelmes és szintén olcsó hőforrás, a fapellet kombinációja előnyeit. TECHNIKAI PARAMÉTEREK Paraméter Fa teljesítményskála 12,5 25 kw Pellet teljesítményskála 9 30 kw A rakodó kamra térfogata 160 l Szélesség magasság mélység mm A kazán szélessége a burkolat nélkül 760 mm Hatékonyság 90,5 % fa, 90,4 % pellet A fa max. hosszúsága 560 mm A füstgáz hőmérséklete 150 C Kéményhuzat 25 Pa A kazán tömege 840 kg A KAZÁN ELŐNYEI y Innovatív környezetbarát magas hatékonyságú kazán a vásárló maximális kényelme y A kazán magas hatékonyságú égése akár 90,5 % (fa) / 90,4 % (pellet) y Lambda szondával kiegészített modern elektronika y Grafikai és könnyen leolvasható érintőképernyő y A turbulátorok és a pellet kamra automatikus a tisztítás legmagasabb kényelme y A fa égése a legnagyobb teljesítményen akár 6 órán keresztül y Automatikus átmenet a fa üzemmódról a pellet üzemmódra flexibilis tüzelőanyag-választás y Alacsony üzemeltetési költségek y Kiváló minőségű alkatrészek ellenőrzött minőség y Hosszú élettartam y Többlépcsős biztonsági koncepció a biztonság kellemes érzése y A rakodó kamra nagy térfogata méretek G 1/2" G 6/4" G1/2" G 6/4"

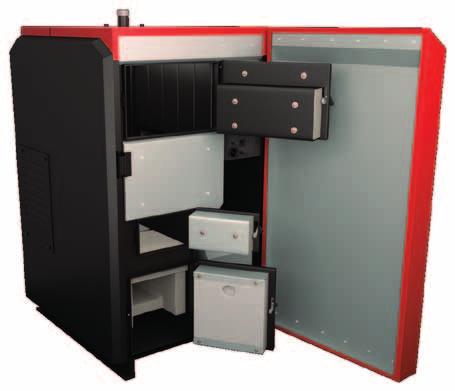

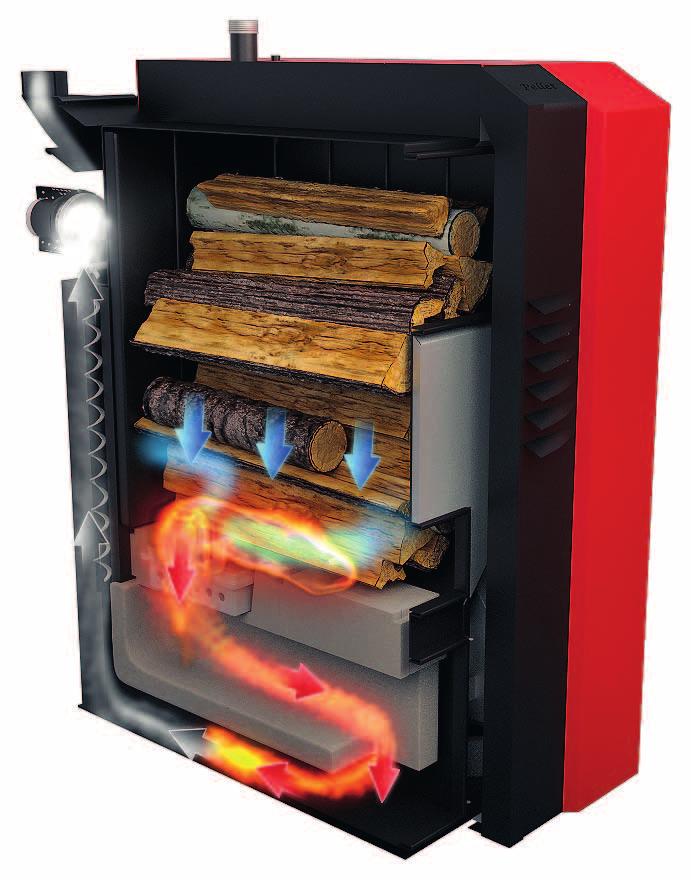

5 MODELLSOR 9000 KOMBINÁLT SZILÁRD ÉS PELLET TÜZELÉSŰ KAZÁN JELLEMZÉS Az kazán elszívó ventilátorral és egy vízszintes, a rakodó kamrából a füstelvezetést szolgáló füstgáz elvezetővel rendelkezik, amely az ajtók kinyitása után elvezeti a füstöt a kéménybe, biztosítva így a kazán tiszta és pormentes környezetét. A kazán felfűtését egyszerűsíti a középső ajtó. Elegendő a kamra teletöltése és a középső ajtónál történő begyújtás a felfűtés 10 percen belül és füstmentesen végbemehet. A begyújtás magas precizitását biztosítja a Lambda szondával ellátott modern technika, amely képes szabályozni a kazán teljesítményét és beállítani a hasznos paramétereket. A pelletek égését biztosítja a piacon kapható legmagasabb minőségű hőálló acélégő. Működése teljes mértékben automatikus. A kazán teste 6 mm-es magas minőségű kazán acélból van összehegesztve, amely hosszú élettartamot biztosít. A tűzálló betonszerelvények egy kiváló minőségű tűzálló vasalattal megerősített tűzálló betonból állnak. A legmegterheltebb fúvóka egy speciális tűzálló anyaggal van ellátva, amely a tűzálló betonhoz képest nem kopik el, így növeli a kazán élettartamát. A kazán tisztítása nagyon egyszerű és nem túl igényes. A turbulátorok, illetve a pelletek égésterének tisztítása automatikus. A kazán elektronikája kiegészíthető olyan modulokkal, amelyek képesek vezérelni az puffertartályt, keverő kört, HMV tartályt, a napelemeket és más hőforrásokat. A kazán állapotát ellenőrizni lehet interneten LAN kapcsolódással, illetve okostelefonokkal is. Az elektronika képes akár egy havi operatív információt is átadni. 5

6 MODELLSOR 9000 A KAZÁN BIZTONSÁGA A kazán integrált hűtőkörrel bír, amely rá van kötve a vízellátásra, így túlmelegedés esetén biztosítja a kazán biztonságos lehűtését. Másik fontos biztonsági elem a biztonsági termosztát, amely a túlmelegedés esetén leállítja az elektromos energiaellátást a kazán összes elektromos alkatrészében, kivéve a szivattyút, hogy a lehűtés minél hamarabb végbemenjen. Abban az esetben, ha a kazán túlmelegszik, az elektronika hangjelzéssel figyelmezteti a felhasználót. Abban az esetben, ha a kazán a pellet funkcióban van, képes a főajtót bezárni elektrozár segítségével, hogy ne történjen meg, hogy a felhasználó az ajtót nyitva hagyja. Az égő fordított égését megelőzően a kazán kétszeresen védett, mégpedig egy nagyon hatékony forgóajtó adagolóval, amely mechanikusan elválasztja a tüzelőanyagot az égőtől és önkioltó tömlőtől. RENDKÍVÜL HATÉKONY TÜZELÉS A kazán rendkívül magas teljesítményt ér el, amely túllépi a 90,5 % fa esetében és 90,4 % a pellet tüzelésének esetében köszönhetően a függőleges cső hőcserélő hőátadó felületének és speciális turbulátorainak, amelyek automatikusan működnek. Ez biztosítja a kazán egész élettartama alatti deklarált erejét. A KAZÁN ELEKTRONIKÁJA y Választható üzemmód: Fa, Kombi, Testmode y Az égő automatikus elindítása a pelletekre a fa elfogyása után a rakodó kamrából Kombi üzemmódban y A fa begyújtása manuálisan vagy automatikusan az égő segítségével azonnal vagy időbeállítással y Precíz égésvezérlés Lambda szonda segítségével y A láng jelenlétének megbízható ellenőrzése a fotocellák segítségével y 5,7 colos színes érintőképernyő y A kazán vezérlésének frissítése bármikor lehetséges a legújabb szoftverrel pendrive segítségével y A kazán elindítása, figyelése, vezérlése és kikapcsolása interneten keresztül és okostelefonokkal y Az aktuális idő és beállított paraméterek megtartása áramszünetet követően y A kazán működésének időprogramja y 512 MB mikro SD kártya a kazán működéséről szóló információk mentésére y Vezérlés külső termosztáttal is y Kiegészíthető külső modulokkal az puffertartály, a fűtéskörforgás - beleértve a talajfűtést is -, a HMV körforgás, a szolár körforgás vezérléséhez y Beállítható screensaver y Hozzáférés a szerviz beállításokhoz kód segítségével y Hibaüzenetek nyilvántartása 6

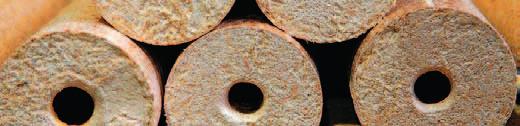

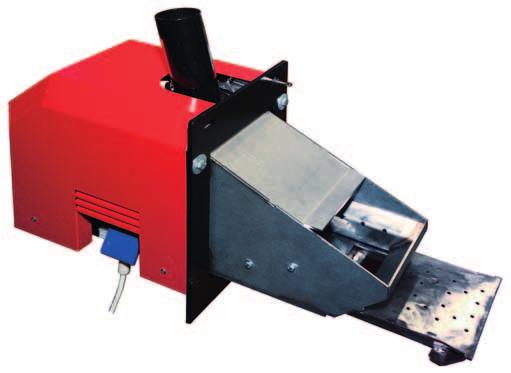

7 MODELLSOR 9000 AZ ÉGŐ LEÍRÁSA Az égő a piacon található magas minőségű hőálló acélból készült, ezért hosszú élettartamú és megbízható. Az égő teljesen automatikus, a pelletek biztonságos meggyújtásával, fejlett logikai automatikus égésvezérléssel, modulációval, a láng jelenlétének precíz figyelésével, automatikus nagy hatékonyságú tisztítással, a ventilátor fordulatszámának figyelésével, túlmelegedés elleni védelemmel bír. Az égő a saját égésterének köszönhetően teljesen el van választva az égéstértől és rakodó kamrától, amely a fa égetésére szolgál, ezért a hőterhelés minimális, ha éppen nincs működtetve. Az égő tisztításának szüksége esetén könnyedén kiemelhető az égéstéren kívülre, így egyszerűbb a kezelése. ÜZEMANYAG Az kazánban tüzelhető puha vagy keményfa is, melynek maximális hossza 560 mm, %. relatív nedvességgel. Bizonyos arányban, típustól, alaktól és nagyságtól függően a fával együtt brikettet is lehet tüzelni. Az kazán nemesacél égője 6 mm átmérőjű, 35 mm hosszú és 12 % nedvességű fa pelletek égetésére tervezett. KOMBINÁLT SZILÁRD ÉS PELLET TÜZELÉSŰ KAZÁN Tartozékok az kazánhoz Az kazánhoz bármikor megvásárolható és utólag beszerelhető az ATTACK PEL500WP pellettároló, melynek kapacitása 500 l. A tároló nem csak a kazán mellé, hanem annak 10 m-es körzetében is elhelyezhető, akár egy teljesen más helységben. A pellet szállításáról az kazánba beépített pneumatikus adagoló gondoskodik. További választható tartozék a ciklonszeparátor, amely szétválasztja a pelletet a szennyeződésektől, és tisztán tartja a kazán belsejét. A porleválasztó kimeneti tömlője csatlakozik a kazán pneumatikus adagolójához és egy falra szerelt egyszerű tartályba gyűjti a szennyeződéseket. Az elválasztó nem igényel további motort és a működése zajtalan. Az elválasztó tisztításának szükségessége a pellet szennyeződésétől és a pneumatikus adagoló üzemidejétől függ. Egy egyszerű telepítésnél a tisztítás 2-6 hetenként szükséges. AZ KAZÁN LEÍRÁSA MAGYARÁZAT: 1. A kazán teste 2. Fő ajtó 3. Primer és szekundér levegő bevezetés burkolat 4. Nyílások az elektronika hűtéséhez 5. A kazán elektronikája 6. A kazán elektronikájának burkolata 7. Bemenet 8. Hűtő hurok 9. A turbulátorok tisztítójának burkolata 10. Lambda szonda 11. Elhelyezhető kémény 12. Szagelszívó 13. Kimenet

8 ATTACK Kft. Bécsi út 529/ Dorog HUNGARY Értékesítés / Technikai információk: Mobil: Rendelés: / attack@attack.hu Web: Üzleti Képviselők: / Tel.: eladas@attack.hu, becse@attack.hu Az ATTACK, s.r.o. mint gyártó, fenntartja a jogot a termékek technikai adatainak a változtatására, előzetes bejelentés nélkül. A képek és a technikai adatok a termékekhez informatív jellegűek. Az aktuális technikai dokumentációk a feltüntetett elérhetőségeken keresztül érhetők el. Az árak és a termékek változtatásának jogát fenntartjuk. ATTACK, s.r.o. 03/2017
