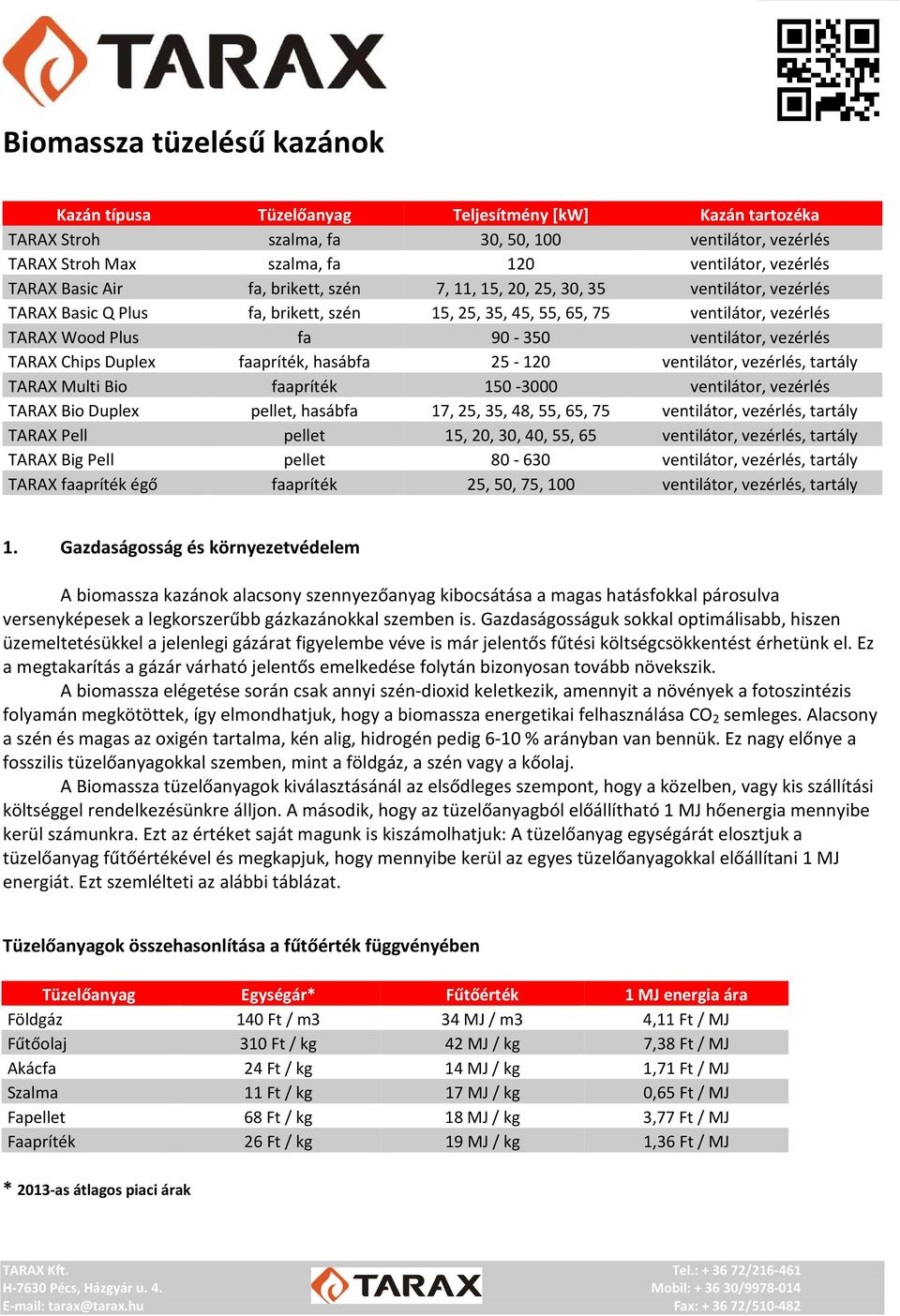

1 Biomassza tüzelésű kazánok Kazán típusa Tüzelőanyag Teljesítmény [kw] Kazán tartozéka TARAX Stroh szalma, fa 30, 50, 100 ventilátor, vezérlés TARAX Stroh Max szalma, fa 120 ventilátor, vezérlés TARAX Basic Air fa, brikett, szén 7, 11, 15, 20, 25, 30, 35 ventilátor, vezérlés TARAX Basic Q Plus fa, brikett, szén 15, 25, 35, 45, 55, 65, 75 ventilátor, vezérlés TARAX Wood Plus fa ventilátor, vezérlés TARAX Chips Duplex faapríték, hasábfa ventilátor, vezérlés, tartály TARAX Multi Bio faapríték ventilátor, vezérlés TARAX Bio Duplex pellet, hasábfa 17, 25, 35, 48, 55, 65, 75 ventilátor, vezérlés, tartály TARAX Pell pellet 15, 20, 30, 40, 55, 65 ventilátor, vezérlés, tartály TARAX Big Pell pellet ventilátor, vezérlés, tartály TARAX faapríték égő faapríték 25, 50, 75, 100 ventilátor, vezérlés, tartály 1. Gazdaságosság és környezetvédelem A biomassza kazánok alacsony szennyezőanyag kibocsátása a magas hatásfokkal párosulva versenyképesek a legkorszerűbb gázkazánokkal szemben is. Gazdaságosságuk sokkal optimálisabb, hiszen üzemeltetésükkel a jelenlegi gázárat figyelembe véve is már jelentős fűtési költségcsökkentést érhetünk el. Ez a megtakarítás a gázár várható jelentős emelkedése folytán bizonyosan tovább növekszik. A biomassza elégetése során csak annyi szén-dioxid keletkezik, amennyit a növények a fotoszintézis folyamán megkötöttek, így elmondhatjuk, hogy a biomassza energetikai felhasználása CO 2 semleges. Alacsony a szén és magas az oxigén tartalma, kén alig, hidrogén pedig 6-10 % arányban van bennük. Ez nagy előnye a fosszilis tüzelőanyagokkal szemben, mint a földgáz, a szén vagy a kőolaj. A Biomassza tüzelőanyagok kiválasztásánál az elsődleges szempont, hogy a közelben, vagy kis szállítási költséggel rendelkezésünkre álljon. A második, hogy az tüzelőanyagból előállítható 1 MJ hőenergia mennyibe kerül számunkra. Ezt az értéket saját magunk is kiszámolhatjuk: A tüzelőanyag egységárát elosztjuk a tüzelőanyag fűtőértékével és megkapjuk, hogy mennyibe kerül az egyes tüzelőanyagokkal előállítani 1 MJ energiát. Ezt szemlélteti az alábbi táblázat. Tüzelőanyagok összehasonlítása a fűtőérték függvényében Tüzelőanyag Egységár* Fűtőérték 1 MJ energia ára Földgáz 140 Ft / m3 34 MJ / m3 4,11 Ft / MJ Fűtőolaj 310 Ft / kg 42 MJ / kg 7,38 Ft / MJ Akácfa 24 Ft / kg 14 MJ / kg 1,71 Ft / MJ Szalma 11 Ft / kg 17 MJ / kg 0,65 Ft / MJ Fapellet 68 Ft / kg 18 MJ / kg 3,77 Ft / MJ Faapríték 26 Ft / kg 19 MJ / kg 1,36 Ft / MJ * 2013-as átlagos piaci árak Mobil: /

2 2. A szalma energetikai célú felhasználása A szalma a szemtermésükért termesztett növények cséplése után visszamaradó szár és szárrészek gyűjtőneve, amelyet különböző célokra, többek között fűtésre kiválóan alkalmas. A magyar szokások a szalma tárolása esetében a fedett tárolókat fontosnak tartják, de ez abban az esetben nem indokolt, amennyiben megfelelő szabad tér áll rendelkezésre és a felhasználók kifejezetten szalma tárolására alkalmazható speciális átszellőző, de nem beázó fóliát használják. Javasolt a szalmát a tarlón kint hagyni és egy két alkalommal megáztatni, mert így a szalma kevesebb a kazánra káros anyagot fog tartalmazni (klór, kálium). Ezáltal jelentősen nő a kazán élettartalma, mert a tűztér és a hőcserélő anyagát károsító anyagok koncentrációja alacsonyabb. A visszamaradó kis mennyiségű hamu önmagában jó minőségű talajjavító és hígtrágyába keverve célszerű a felhasználása. 3. A fa nedvességtartalma és fűtőérték közötti kapcsolat A fa fűtőértékét elsősorban a nedvességtartalma és nem a fa fajtája határozza meg. A frissen vágott fa nedvességtartalma 50 % körül van. Minél több vizet tartalmaz annál alacsonyabb a fűtőértéke, mert az égés folyamata alatt a víz elpárologtatásához hő szükséges. Ezért érdemes száraz tüzelőanyaggal tüzelnünk. Nedves fa égetése nemcsak gazdaságtalan, hanem az alacsony égetési hőmérséklet révén nagyfokú károsanyag kibocsátáshoz és a kéményben nagymértékű kátrány lerakódásához is vezet. 4. Fás szárú tüzelőanyagok A tüzelőanyag csak natúr fa lehet, nem megengedett a használata valamilyen anyaggal kezelt fának, mint pl. a festék, lakkok, ragasztó, stb. Nem tartalmazhat szennyező anyagot, fémet, követ, műanyagot, homokot. A fafűtésű kazán névleges teljesítménye csakis száraz, legfeljebb 20%-os víztartalmú (légszáraz) fával érhető el. A rosszabb minőségű és nagyobb nedvességtartalmú fa csökkenti a teljesítményt és az égési időt.

3 TARAX Basic Air modern vegyes tüzelésű kazán 7, 11, 15, 20, 25, 30, 35 kw A TARAX Basic Air kiváló minőségű, minősített acéllemezből készült, alacsony hőmérsékletű meleg víz kazán, 7-35 kw teljesítmény tartományban. Termikus hatásfoka %. A tűztér kialakításának és a modulált ventilátornak köszönhetően, a szekunder levegő befújásának hatására az égés tökéletesebb, a kazán hatékonysága magasabb. A kazán alsó részében helyezkedik el a tűztér és felette a kéthuzamú hőcserélő, amely úgy lett kialakítva, hogy csökkentse a káros kondenzáció mértékét, ezáltal kisebb a korrózió veszélye. A HT vezérlés a hőszükséglet függvényében szabályozza a ventilátor fordulatszámát. Az optimális teljesítmény elérését a hőszigetelt kazántest és a kitűnő parázsmegtartó képesség teszi lehetővé. A tágas tűztér által nagy mennyiségű tüzelőanyag behelyezhető, így biztosítva a hosszú égési időt. A szabályozó több soros szöveges kijelzőjével könnyen eligazodik a menürendszerben, így egyszerűen kezelheti a berendezés részegységeit. A szabályozó szobatermosztát, vagy külső hőmérséklet függvényében állítja be az előremenő kazánvíz hőmérsékletet, vezérli a füstgáz ventilátort, két keringtető szivattyút és ellenőrzi a melegvíz tartály hőmérsékletét. Kazán teljesítmény kw Teljesítmény tartomány kw Termikus hatásfok % Max. előremenő víz hőmérséklet C Kazán víz térfogat l Szükséges kémény huzat Pa Fűtési vezetékek csatlakozási mérete " 11/2 Kéménycsatlakozás mérete mm Kazán tömege kg Tűztér térfogata dm A méret cm B méret cm C méret cm Tüzelőanyag: hasábfa, fa brikett, szalma brikett, fa hulladék, szén.

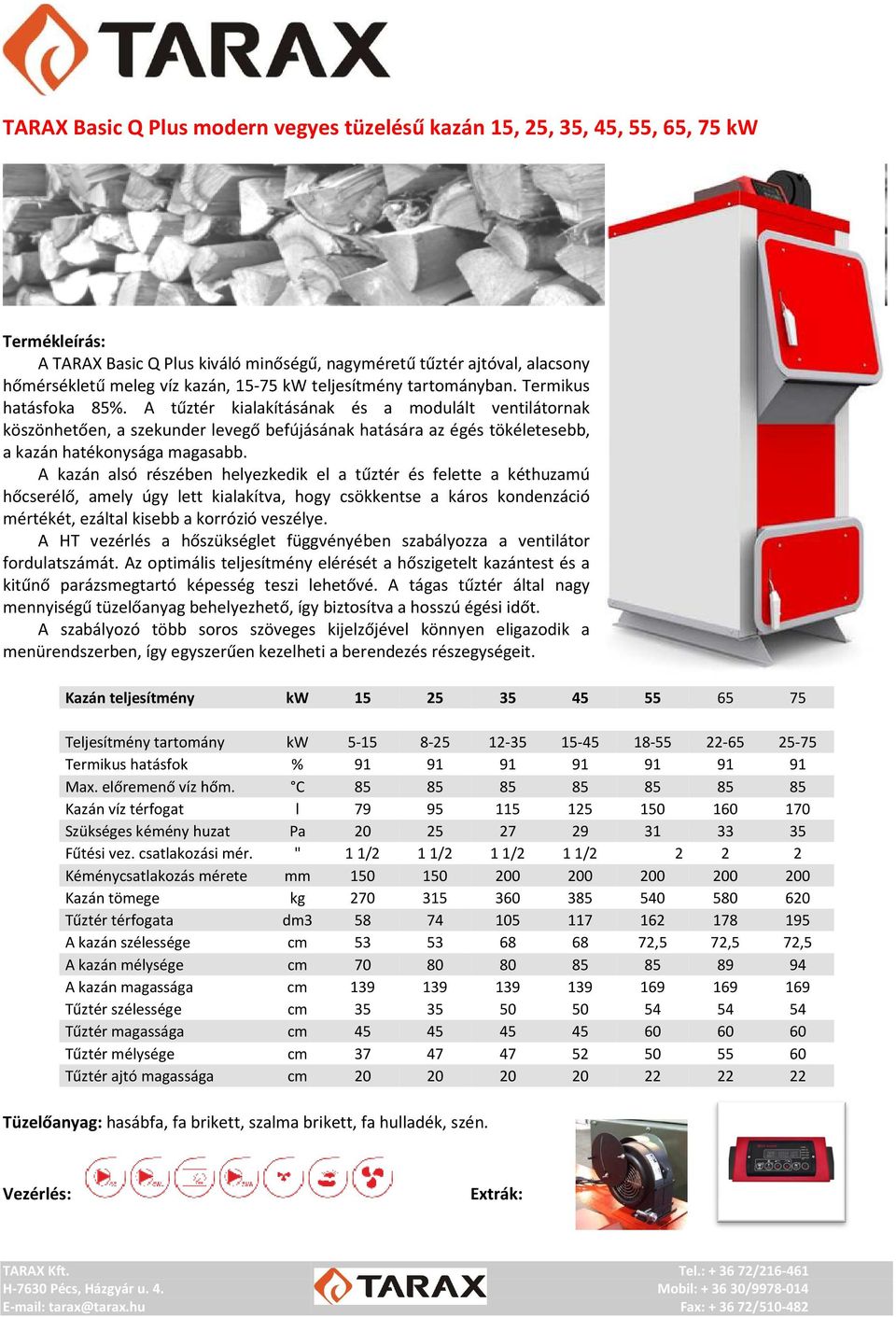

4 TARAX Basic Q Plus modern vegyes tüzelésű kazán 15, 25, 35, 45, 55, 65, 75 kw A TARAX Basic Q Plus kiváló minőségű, nagyméretű tűztér ajtóval, alacsony hőmérsékletű meleg víz kazán, kw teljesítmény tartományban. Termikus hatásfoka %. A tűztér kialakításának és a modulált ventilátornak köszönhetően, a szekunder levegő befújásának hatására az égés tökéletesebb, a kazán hatékonysága magasabb. A kazán alsó részében helyezkedik el a tűztér és felette a kéthuzamú hőcserélő, amely úgy lett kialakítva, hogy csökkentse a káros kondenzáció mértékét, ezáltal kisebb a korrózió veszélye. A HT vezérlés a hőszükséglet függvényében szabályozza a ventilátor fordulatszámát. Az optimális teljesítmény elérését a hőszigetelt kazántest és a kitűnő parázsmegtartó képesség teszi lehetővé. A tágas tűztér által nagy mennyiségű tüzelőanyag behelyezhető, így biztosítva a hosszú égési időt. A szabályozó több soros szöveges kijelzőjével könnyen eligazodik a menürendszerben, így egyszerűen kezelheti a berendezés részegységeit. Kazán teljesítmény kw Teljesítmény tartomány kw Termikus hatásfok % Max. előremenő víz hőm. C Kazán víz térfogat l Szükséges kémény huzat Pa Fűtési vez. csatlakozási mér. " 11/2 11/2 11/2 11/ Kéménycsatlakozás mérete mm Kazán tömege kg Tűztér térfogata dm A kazán szélessége cm ,5 72,5 72,5 A kazán mélysége cm A kazán magassága cm Tűztér szélessége cm Tűztér magassága cm Tűztér mélysége cm Tűztér ajtó magassága cm Tüzelőanyag: hasábfa, fa brikett, szalma brikett, fa hulladék, szén.

5 TARAX Chips Duplex automata faapríték és hasábfa tüzelésű kazán 25, 35, 45, 55, 65, 75 kw A TARAX Chips Duplex minta neve is mutatja egy faapríték és hasábfa tüzelésére szolgáló kombinált berendezés, a mai kor igényeit messzemenően kiszolgálja. Faapríték égővel felszerelt kazán, amely rendelkezik vízhűtésű rostéllyal, így a tüzelés hasábfával is megoldható. Az aprítékot automatikusan juttatja a tárolóból a tűztérbe. Az adagoló csiga biztosítja a pontos, takarékos tüzelőanyag adagolást és a 100%-os os visszaégés elleni védelmet. A hőszigetelt kazántest mellé beépített napi tüzelőanyag tároló kis helyigényt eredményez, ered így alkalmassá teszi a készüléket már meglévő kazánházakba történő elhelyezésre. Mérete 0,7 vagy 1,2 m3. Kazán teljesítmény kw Teljesítmény tartomány Termikus hatásfok Max. előremenő víz hőmérséklet Kazán víz térfogat Szükséges kémény huzat Fűtési vez. csatlakozási mérete Kéménycsatlakozás mérete Kazán tömege Tüzelőanyag tartály térfogata Kazán szélessége Kazán mélysége Kazán magassága kw % C l Pa " mm kg dm3 cm cm cm / / / Tüzelőanyag: faapríték, pellet, gabona, hasábfa. hasábfa Tel.: / /9978 Fax: /

6 TARAX Stroh 30, 50, 100 kw A nagyméretű töltőtér és a széles ajtó biztosítja a kazán kényelmes feltöltését 40x40x80 cm-es tégla formájú, szalma bálával. A töltőtérbe a primer levegőt egy modulált ventilátor segítségével fújjuk, és oxigénhiány fenntartásával elgázosítjuk a tüzelőanyagot. Majd a szekunder levegő befúvásával magas hőmérsékleten elégetjük a keletkezett fagázt. A hőigény függvényében szabályozza az automatika a befújt levegő mennyiségét, ezáltal maga az égés folyamata teljesen szabályozott körülmények között zajlik. A kazán vezérlése méri a kazán, az előremenő víz és a puffer tartály hőmérsékletét. Szabályozza az égéshez szükséges levegő mennyiségét, a fűtési keringtető szivattyút, a termosztáton beállított hőmérséklet függvényében. Termikus hatásfok 83%. Kazán teljesítmény kw Teljesítmény tartomány kw Termikus hatásfok % Max. előremenő víz hőmérséklet C Kazán víz térfogat l Szükséges kémény huzat Pa Fűtési vezetékek csatlakozási mérete " 21/2 21/2 21/2 Kéménycsatlakozás mérete mm Kazán tömege kg Tűztér térfogata dm Behelyezhető 40x40x80 cm bála db Behelyezhető Ø 120 cm bála db A kazán magasága cm A kazán szélessége cm A kazán mélysége cm Tüzelőanyag: szalma, hasábfa, fa brikett, t, szalma brikett, fa hulladék.

7 TARAX Stroh Max 150, 300 kw A nagyméretű töltőtér és a széles ajtó biztosítja a kazán kényelmes feltöltését 120 cm átmérőjű henger alakú szalma bálával. A töltőtérbe a primer levegőt egy modulált ventilátor segítségével fújjuk, és oxigénhiány fenntartásával elgázosítjuk a tüzelőanyagot. Majd a szekunder levegő befúvásával magas hőmérsékleten elégetjük a keletkezett fagázt. A hőigény függvényében szabályozza az automatika a befújt levegő mennyiségét, ezáltal maga az égés folyamata teljesen szabályozott körülmények között zajlik. A hőátadás egy része a kéthuzamú hőcserélőben történik. A füstgáz az alsó sor csöveken áramlik előre, majd a fordító kamra után a felső sor hőcserélőbe hőcserélőbe kerül, ahonnan a kéménybe távozik. Ezáltal a füstgáz optimális hőmérsékletre hűl, így javítva a kazán termikus hatásfokát. Kazán teljesítmény kw Teljesítmény tartomány kw Termikus hatásfok % Max. előremenő víz hőmérséklet C l Kazán víz térfogat Szükséges kémény huzat Fűtési vezetékek csatlakozási mérete Kéménycsatlakozás mérete Kazán tömege Tűztér térfogata Pa " 2 1/2 2 1/2 mm kg dm3 - - Behelyezhető 40x40x80 cm bála db - - Behelyezhető Ø 120 cm bála db 1 2 A kazán magasága cm A kazán szélessége cm A kazán mélysége cm Tüzelőanyag: szalma, hasábfa, fa brikett, szalma brikett, fa hulladék. Tel.: / /9978 Fax: /

8 TARAX Wood Plus 90, 120, 150, 200, 250, 300, 350 kw A TARAX Wood Plus kiváló minőségű, minősített acéllemezből készült, alacsony hőmérsékletű meleg víz kazán, kw teljesítmény tartományban. Termikus hatásfok 82%. A kazán alsó részében helyezkedik el a tűztér és felette a kéthuzamú hőcserélő. A HT 350 és 450 vezérlés a hőszükséglet függvényében szabályozza a fordulatszám szabályozott szívó ventilátort. Az optimális teljesítmény elérését a hőszigetelt kazántest és a kitűnő parázsmegtartó képesség teszi lehetővé. A szabályozó több soros szöveges kijelzőjével könnyen eligazodik a menürendszerben, így egyszerűen kezelheti a berendezés részegységeit. Kazán teljesítmény kw Teljesítmény tartomány kw Termikus hatásfok % 82 Max. előremenő víz hőm. ºCC Kazán víz térfogat dm Szükséges kémény huzat Pa Fűtési vez. csatlakozási mérete " /2 21/2 2 1/2 3 3 Kémény csatlakozási mérete mm Kazán tömege kg Tűztér térfogata dm A kazán szélessége cm A kazán mélysége cm A kazán magassága cm Tüzelőanyag: hasábfa, fa brikett, szalma brikett, fa hulladék, szén.

9 TARAX Bio Duplex 17, 25, 35, 48, 55, 65, 75 kw A TARAX Bio Duplex minta neve is mutatja egy pellet és hasábfa tüzelésére szolgáló kombinált berendezés, a mai kor igényeit messzemenően kiszolgálva. Pellet égővel felszerelt kazán, amely rendelkezik vízhűtésű rostéllyal, így a tüzelés hasábfával is megoldható. A szenet, vagy a pelletet automatikusan juttatja a tárolóból a tűztérbe. Az adagoló csiga biztosítja a pontos, takarékos tüzelőanyag adagolást és a 100%-os visszaégés elleni védelmet. A hőszigetelt kazántest mellé beépített napi tüzelőanyag tároló kis helyigényt eredményez, így alkalmassá teszi a készüléket már meglévő kazánházakba történő elhelyezésre. A kazán vezérlése a hőszükséglet függvényében szabályozza a tüzelőanyag adagolást és a fordulatszám szabályozott füstgáz ventilátort. A szabályozó több soros szöveges kijelzővel könnyen eligazodik a menürendszerben, így egyszerűen kezelheti a berendezés részegységeit. A szabályozó szoba termosztát, vagy külső hőmérséklet függvényében előremenő kazánvíz hőmérséklet, HMV termelés, keverőszelep vezérlésére alkalmas. Kazán teljesítmény kw Teljesítmény tartomány kw Termikus hatásfok % Max. előremenő víz hőmérséklet C Kazán víz térfogat l Szükséges kémény huzat Pa Fűtési vez. csatlakozási mérete " Kéménycsatlakozás mérete mm Kazán tömege kg Tüzelőanyag tartály térfogata dm3 A kazán magassága cm A kazán szélessége cm A kazán mélysége cm D méret cm /2 11/2 11/2 11/ Tüzelőanyag: Gabonafélék, pellet, hasábfa, fa brikett, szalma brikett, fa hulladék, szén.

10 TARAX Pell 12, 20, 30, 40, 55, 65 kw A TARAX Pell pellet kazán lelke az új generációs pellet égőfej, amelynek termikus hatásfoka %. Az adagoló csiga úgy lett kialakítva, hogy a keletkező hamut letolja az égőfejről, ezáltal gyengébb minőségű pellet is elégethető a kazánban. A kazán el van látva egy öntöttvas rostéllyal, így hasábfával is tüzelhetünk a kazánban. A hőátadás alapja egy nagy teljesítményű hőcserélő, amely úgy lett megtervezve, hogy a fűtőfelületet könnyen lehessen tisztítani. A kazán vezérlése szabályozza a pellet adagolást és a megfelelő mennyiségű levegő befújását, hogy az égés folyamata szabályozott, hatásfoka a lehető legmagasabb legyen. Kazán teljesítmény kw Teljesítmény tartomány kw Termikus hatásfok % Max. előremenő víz hőm. ºC Kazán víz térfogat l Szükséges kémény huzat Pa Fűtési vez. csatlakozási mérete " 11/2 11/2 11/2 1 1/2 11/2 11/2 Kémény csatlakozási mérete mm Kazán tömege kg Pellet tartály térfogata dm Teljes szélesség cm Kazán szélesség cm Pellet tartály szélessége cm Kazán mélysége cm Kazán magassága cm Tüzelőanyag: pellet, hasábfa, fa brikett, szalma brikett, fa hulladék.

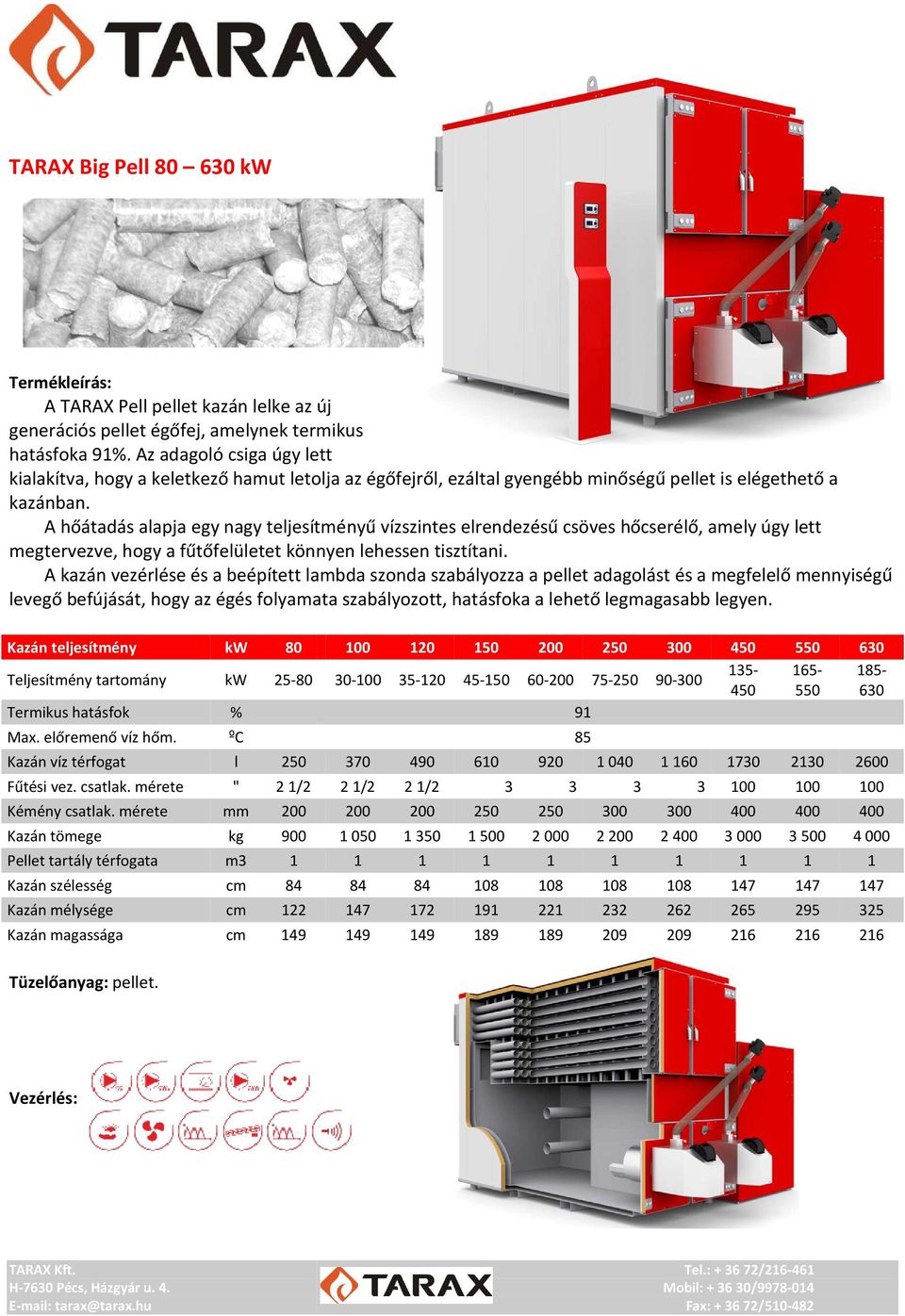

11 TARAX Big Pell kw A TARAX Pell pellet kazán lelke az új generációs pellet égőfej, amelynek termikus hatásfoka %. Az adagoló csiga úgy lett kialakítva, hogy a keletkező hamut letolja az égőfejről, ezáltal gyengébb minőségű pellet is elégethető a kazánban. A hőátadás alapja egy nagy teljesítményű vízszintes elrendezésű csöves hőcserélő, amely úgy lett megtervezve, hogy a fűtőfelületet könnyen lehessen tisztítani. A kazán vezérlése és a beépített lambda szonda szabályozza a pellet adagolást és a megfelelő mennyiségű levegő befújását, hogy az égés folyamata szabályozott, hatásfoka a lehető legmagasabb legyen. Kazán teljesítmény kw 80 Teljesítmény tartomány kw Termikus hatásfok % Max. előremenő víz hőm. ºC Kazán víz térfogat l 250 Fűtési vez. csatlak. mérete " 21/2 Kémény csatlak. mérete mm 200 Kazán tömege kg 900 Pellet tartály térfogata m3 1 Kazán szélesség cm 84 Kazán mélysége cm 122 Kazán magassága cm /2 2 1/ Tüzelőanyag: pellet.

12 TARAX faapríték égőfej 25, 50, 75, 100 kw A kazántest mellé beépíthető égőfej és tüzelőanyag tároló kis helyigényű, így alkalmassá teszi a készüléket már meglévő kazánházakba történő elhelyezésre. A tüzelőanyag tartály mérete 0,7 vagy 1,2 m3. Az aprítékot, vagy pelletet automatikusan juttatja a tárolóból a tűztérbe. Az adagoló csiga biztosítja a pontos, takarékos tüzelőanyag adagolást és a 100%-os visszaégés elleni védelmet. A kazán vezérlése az előremenő víz hőmérséklete függvényében szabályozza a tüzelőanyag adagolást és a fordulatszám szabályozott füstgáz ventilátort. A szabályozó több soros szöveges kijelzővel könnyen eligazodik a menürendszerben, így egyszerűen kezelheti a berendezés részegységeit. Égő teljesítmény kw Teljesítmény tartomány kw Tartály és az égőfej tömege kg Szélessége cm Mélysége cm Magassága cm Elektromos csatlakozás V Tüzelőanyag: faapríték, pellet, gabona.

13 TARAX Bio Multi kw automata biomassza tüzelésű kazánok A faapríték tároló lehet karos-, vagy rugókaros bolygatóművel ellátott, ami megakadályozza a tüzelőanyag beboltozódását. Mérete 2 x 2 m-től 6 x 6 m-ig terjed. Vagy éklétrás kiadagoló hidraulikus működtetéssel. A mozgó rostély Cr ötvözetű öntöttvas, kialakítása lehetővé teszi akár 50 %-os nedvességtartalmú tüzelőanyag elégetését. A tűztérbe a primer levegőt egy modulált ventilátor segítségével fújjuk és oxigénhiány fenntartásával elgázosítjuk a tüzelőanyagot. Majd a manuálisan állítható szekunder levegő befúvásával magas hőmérsékleten elégeti a fagázt. A magas hőmérsékletről a kerámia bélésű tűztér és a hőszigetelt kazántest gondoskodik. A mozgó rostély a tüzelőanyag elégetéséből visszamaradt hamut, a tűztér végében lévő hamuvályúba jutatja. Innen egy hőálló acélból készült csiga szállítja ki a tűztérből, egyenesen a hamutároló konténerbe. A hőátadás a kéthuzamú, fekvőhengeres elrendezésű, fordítókamrával ellátott hőcserélőben történik. A hőcserélő füstgáz csöveit, a kazán működési ideje alatt, a vezérlésen előre beprogramozott időközönként sűrített levegő nagy nyomáson történő beinjektálásával tisztítja meg a lerakódott koromtól. Majd a füstgázventilátor segítségével a multiciklonba kerül a füstgáz, ahol a koromleválasztás megy végbe. A füstgázban lévő por, korom szemcsék leválasztására, szolgál, l, a ciklon elv alapján. A kazán vezérlése biztosítja a tüzelőanyag ellátást, jelzi a tüzelőanyag tartály telítettségi állapotát, szabályozza primer levegő befúvását, méri az előremenő vízhőmérsékletet, irányítja a fűtési keringtető szivattyút, ellenőrzi az égéstér hőmérsékletét, szabályozza az égés folyamatát a lambdaszonda jeladó függvényében. GSM modul segítségével a program telefonhálózaton keresztül is elérhető, valamint internetes kapcsolattal is felszerelhető, így a kazánbeállításokat egy program segítségével kényelmesen PC-n keresztül is elvégezhetjük. A vezérlés legfontosabb szabályozó körei: Tűztérhőmérséklet szabályozás, Tűztérnyomás szab., Teljesítmény szab., Füstgázhőmérséklet felügyelet, Lambdaszonda szabályozás.

14 TARAX Bio Multi kazán műszaki adatai 1 Ventilátor 11 Ventilátor 2 Hőszigetelt tűztérajtó 12 Hőcserélő 3 Automatikus hamukihordó csiga 13 Előremenő fűtővíz csatlakozás 4 Samott bélésű tűztér 14 Visszatérő fűtővíz csatlakozás 5 Mozgó rostély 15 Pernyeleválasztó multiciklon 6 Visszaégés gátló 16 Ventilátor 7 Csigás adagoló 17 Hamugyűjtő láda 8 Hajtómű motorral 18 Füstgáz csatlakozás 9 Tüzelőanyagszint érzékelő 19 Hőszigetelés 10 Közbenső tüzelőanyag tartály 20 Bolygatómű TARAX Multi Bio RS M.e Kazán teljesítmény kw Max. üzemi nyomás bar 1,5 Max. előremenő víz hőm. C 95 Kazán min. vízhőmérséklete C 50 Kazán hatásfoka % 83 Elektromos feszültség V 400 Elektromos telj. felvétel kw 6,2 7,2 7,2 9,9 9,9 12,5 12, Átlagos tüzelőanyag fogy. kg/h Közbenső tüz.anyag tart. térf. m3 1 Vízoldali ellenállás mbar Kazán víztérfogata l Füstgáz hőmérséklet C Füstgáz nyomásesés Pa ± 20 Kémény átmérője mm Kémény magassága m Szükséges kéményhuzat Pa Füstgáz térfogatáram m3/h Kazán tömege ± 5% t 5,25 7,25 8,25 11,25 13,12 15,12 17,75 20,12 22,75 Mobil: /

15 Biztonsági hőcserélők bekötése SYR 3065 SYR 5067 Hidraulikus vázlatrajz
