1 ATTACK PELLET 30 AUTOMATIC PLUS BIOMASSZA KAZÁNOK W W W. A T T A C K. H U

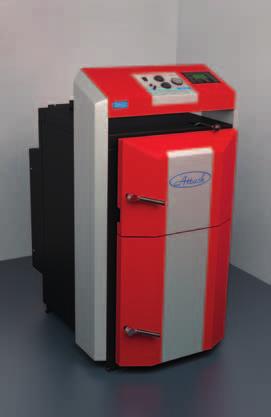

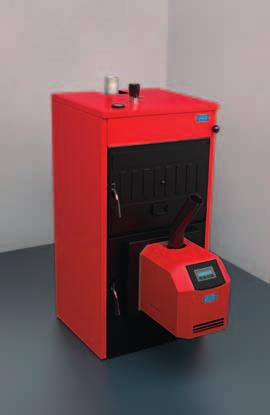

2 AZ ATTACK KAZÁNOK SZÉRIA MODELL STRUKTÚRÁJA ÚJ ATTACK KAZÁN TERMÉKSOR FA ÉS PELLET TÜZELŐANYAGOK FELHASZNÁLÁSÁRA ATTACK FD yattack FD PELLET yattack FD BIOHEAT PELLET BIOHEAT yteljesítmény:8 30 kw FD PELLET 6 25 kw FD BIOHEAT yhatásfok: 88 % FD PELLET 87 % FD BIOHEAT Teljesen automata égő működés (PELLET verzió) Tömör dizájn, egyszerű működtetés, információ kijelzés LCD kijelzőn Kazán hatásfoka névleges teljesítménynél 88 % (PELLET verzió) Automatikus rács tisztítás a használt pellet minősége függvényében (PELLET verzió) Automatikus start begyújtás és égési folyamat leállás Fényelem segítségével történő megbízható lángellenőrzés Teljesítmény beállítás lehetősége 8 30 kw tartományban Égőfej működésének irányítása szoba termosztát vagy hő érzékelő által Égésfolyamat korrekció lehetősége használt tüzelőanyag függvényében Minőségi nemesacélból készült égőtér, kamra, égőfej és rács Biztonsági elemek visszaégés megakadályozás, 4-szeres védelem túlmelegedés ellen - kazán termosztát, biztonsági termosztát, égéstermék termosztát és hűtőkör Többnyelves menü, széles paraméter beállítás lehetőség Működési állapotok ábrázolása Meghibásodás megállapítás ATTACK DP yattack DP STANDARD yattack DP PROFIy ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 86,2 90,5 % Lapos bordás hőcserélő A kazán átlagon felüli, nagy térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás 6 mm vastagságú speciális kazánacél lemezekből készült a kazán hosszabb élettartamot biztosít a kazánnak Modulálható ventilátor-fordulatszám PROFI PID változat Az elszívó ventilátor egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít Nagyobb tüzelőanyag betöltésének a lehetősége, akár 50cm nagyságú fahasábok, az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál Bal illetve jobb oldali ajtó nyitás választás lehetősége A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és kazán hosszú élettartamát ATTACK DPX yattack DPX STANDARD yattack DPX PROFI yattack DPX LAMBDA yattack DPX COMBI Pellety ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 86,5 91,3 % Nagyteljesítményű mozgó turbulátorokkal ellátott csöves égéstermék-víz hőcserélő A kazán átlagon felüli, nagy térfogatú a betöltő kamrával rendelkezik, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén is A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítás eredménye a tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás Tökéletesített elektronikus szabályozó PID irányítással, ventilátor fordulatszám irányítás füstgáz hőmérséklet alapján (csak a PROFI kivitelben PID verzió) Modulálható ventilátor fordulatszám PROFI, LAMBDA változat Elszívó ventilátor az egyenletes és hatékony égési folyamat és pormentes üzemeltetés érdekében Nagyobb tüzelőanyag betöltésének a lehetősége, akár 50cm nagyságú fahasábok( 25kW-tól), az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál Automatikus csappantyú irányítás összekötve a berakodó ajtó nyitásával, zárásával A LAMBDA változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében Alternatív tüzelőanyagok tüzelésének lehetősége (pl. Olívamag, magzúzalék) a 30 és 50 kw teljesítményű automata égők esetében COMBI Pellet változat A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és a kazán hosszú élettartamát 2

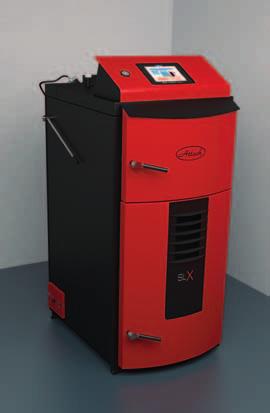

3 ATTACK SLX yattack SLX PROFI yattack SLX LAMBDA Touchy ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 90,3 91,8 % Nagyteljesítményű turbulátorokkal ellátott csöves égéstermék-víz hőcserélő A kazán átlagon felüli, nagy térfogatú betöltő kamrája, mely egyedülálló 200l-től egészen 230l-ig, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén A hőcserélő turbulátorok, rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás A betöltő kamra lemez felületére felhelyezett száraz palást borítás fokozott kátrányképződés elleni védelmet nyújt a kamrának Modulálható ventilátor-fordulatszám PROFI, LAMBDA Touch változat Elszívó ventilátor az egyenletes és hatékony égés folyamat és pormentes üzemeltetés érdekében Nagy fahasábok betöltésének lehetősége a kamra hossza 690 mm (20 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor A tüzelőanyag kamra feltöltése során füstmentes üzemmód, egyedi kialakításnak köszönhetően A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében Tökéletesített elektronikus szabályozó PID irányítással, ventilátor fordulatszám irányítás füstgáz hőmérséklet szerint (csak a PROFI kivitelben PID verzió) A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és kazán hosszú élettartamát ATTACK PELLET yattack PELLET 30 AUTOMATIC Plusy yteljesítményskála: 8 30 kw yhatásfok: 90,6 % Magas hatásfokű csöves hőcserélővel rendelkező turbulátorokkal ellátva, amelyek jobb hőátvitelt és tisztítást biztosítanak, növelve ezzel a kazán hatásfokát. Pellet tüzelőanyagra alkalmas égőfej automatikus üzemeltetéssel (begyújtás és kialvás), automatikus tisztítással és hibakijelzéssel Automatikus hőcserélő tisztítás Automatikus kazán üzemeltetés, magas kezelési kényelmet biztosít Automatikus tisztítás, hamu eltávolítása az erre a célra kialakított tárolóba Automatikus tüzelőanyag adagolás ATTACK nemesacél égőfej égőtér, kamra és égőrács magas minőségű nemesacélból gyártva Automatikus rács tisztítás, beállítás a használt pellet minősége függvényében Többféle tüzelőanyag adagoló rákötésének lehetősége Biztonsági elemek a visszaégés megakadályozására, 4-szeres védelem a túlmelegedés ellen, kazán termosztát, biztonsági termosztát, égéstermék termosztát és hűtőkör Elektromos fűtőtest behelyezésének lehetősége 6 kw teljesítmény-ig, amely fagyásveszély elhárítására is szolgálhat ATTACK W&P yattack WOOD&PELLETy yteljesítmény: Fa 12,5 25 kw, Pellet 9 30 kw yrendkívül nagy hatásfokú kazán: Fa 90,5 %, Pellet 90,4 % Innovatív kombinált kazán 2 üzemeltetési mód maximális kényelem az ügyfél számára Átlagon felüli kazán betöltő kamra, amely biztosítja a tüzelőanyag kitartását egyszeri tüzelőanyag betöltés esetén is a maximális időre Automatikus pellet kamra és turbulátor tisztítás magas tisztítási kényelem Száraz köpeny az egész fogadógarat kerületén megnövekedett védelem a kamra kátrányosodása ellen Pellét égőfej teljes automatikus üzemmódban (begyújtással és kialvással) automatikus tisztítással és öndiagnosztikával, automatikus tüzelőanyag váltás az aktuális tüzelőanyag hiánya esetén. Automatikus fa pellet égetés elegendő egy kémény kivezetés ATTACK nemesacél égőfej égőtér, kamra és rost magas minőségű nemesacélból készül Automatikus égőrost tisztítás, beállítás a pellet minőségétől függően Automatikus tüzelőanyag átállás fáról pellet üzemmódra flexibilis tüzelőanyag választás Fejlett és modern elektronika 14,5cm átmérőjű érintőképernyő LAMBDA Touch legfejlettebb égési folyamat irányítás a legmagasabb hatásfok és kitűnő égéstermék értékek eléréséhez Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás Többfokozatú biztonsági rendszer kellemes biztonságérzet Fényelem segítségével történő megbízható lángellenőrzés Nagyobb tüzelőanyag berakás lehetősége 50cm fahasábok az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál A kazán elindítása, figyelése, vezérlése és kikapcsolása interneten keresztül, okos telefon elérhető applikáció használatával Bal illetve jobb oldali ajtó nyitás választás lehetősége A kazán tartozékaként szolgál a ciklon- berendezés, amely biztosítja a tüzelőanyag utánpótlását és leválasztja a tüzelőanyagban lévő port Pellet tároló elhelyezésének lehetősége a kazántól 10 m belül 3

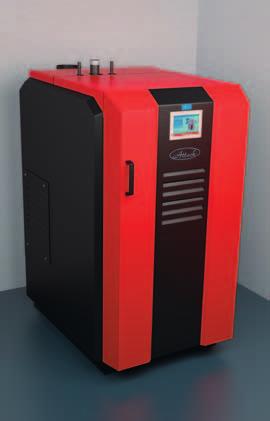

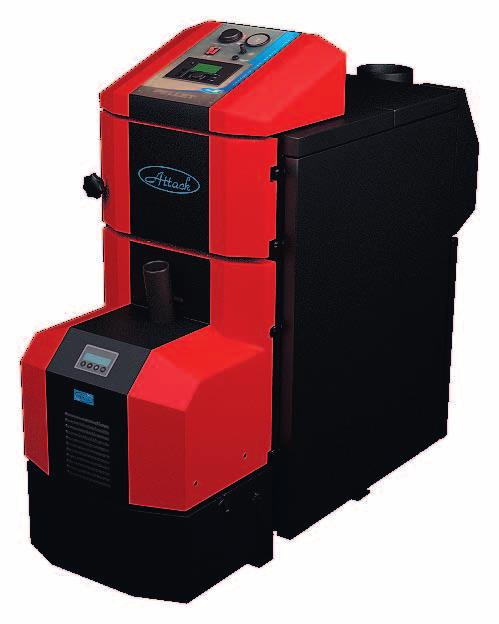

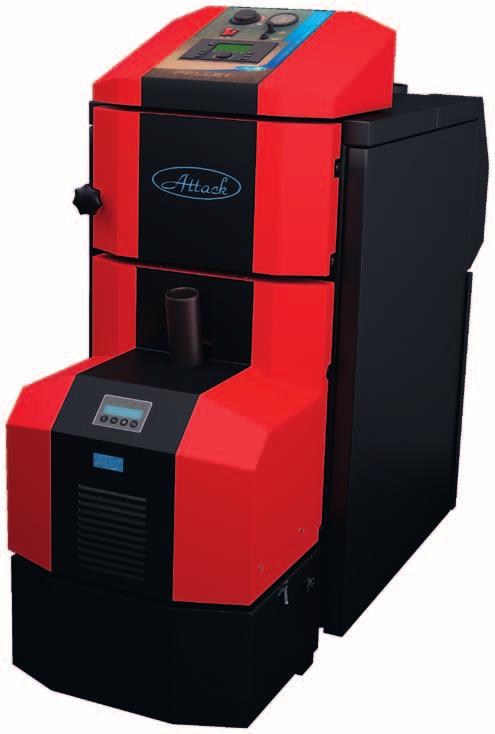

4 MODELLSOR 8000 ATTACK PELLET 30 AUTOMATIC PLUS BIOMASSZA TÜZELÉSŰ KAZÁN A fapellet tüzelésére szolgáló ATTACK PELLET 30 AUTO MATIC Plus kazánok modern kazánok, amelyek tüzelési technológiájukkal kímélik a környezetet, miközben a felhasználónak a faelgázosításhoz hasonló kényelmet nyújt. Családi házak, nyaralók, kis létesítmények, műhelyek és hasonló objektumok fűtésére szolgál. A KAZÁN ELŐNYEI y A szobatermosztáttal vezérelt kazán automatikus működése garantáltan kiváló kényelmet nyújt y Magas tüzeléstechnikai hatásfok alacsony tüzelőanyag-fogyasztás y Nagy hatékonyságú csöves hőcserélő spirál turbulátorokkal, amelyek biztosítják a jobb hőátadást a hőcserélőben, a kazán nagyobb hatékonyságát, miközben a tisztítására is szolgál y ATTACK rozsdamentes acél égő y A csöves hőcserélő automatikus tisztítása y Automatikus hamueltávolítás y A kazántest hosszútávon bevált konstrukciója y A kazán gyártásához használt minőségi 6 mm vastagságú kazán acél y Magasfokú biztons ág és megbízhatóság a működtetésnél y Alacsony üzemeltetési költségek y Egyszerű kialakítású és megbízható égő a pelletre, automatikus működtetéssel (gyújtással és kialvással) automatikus tisztító funkcióval és hiba önellenőrzéssel y Kiegészítés lehetősége elektromos tekerccsel 6 kw teljesítményig, amely funkciójával fagyvédelmi feladatot láthat el MŰSZAKI ADATOK Paraméter Egység PELLET 30 AUTOMATIC Plus Névleges teljesítmény kw 30 A teljesítmény beállításának tartománya kw 8 30 Fűtőfelület m² 1,9 Kéményhuzat Pa A fűtővíz max. üzemi nyomása kpa 250 Vízoldali nyomásesés Pa 152 ( T = 10 K); 38 ( T = 20 K) A kazán tömege kg 355 A szívó ág átmérője mm 150 A kazán magassága mm A kazán szélessége mm 575 A kazán mélysége mm Az el. alkatrészek fedettsége IP IP 40 Max. el. áramfogyasztás (gyújtásnál) W 600 Üzemi áram W 90 A kazán hatásfoka % 90,6 A kazán osztálya CO szerint (EN 303-5) 5 A füstgáz hőmérséklete névleges teljesítménynél C 143 Előírt tüzelőanyag Fa pelletek 6 8 mm, l = 35 mm max. Átlagos tüzelőanyag- fogyasztás kg.h-¹ 2,4 6,9 Kazánvíz mennyisége l 62 Fűtővíz hőmérsékletének tartománya C Csatlakozási feszültség V/Hz ~230/50 4

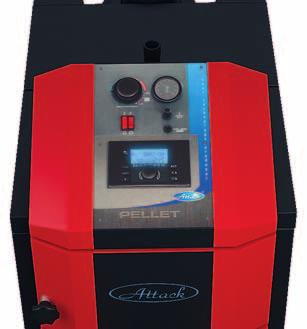

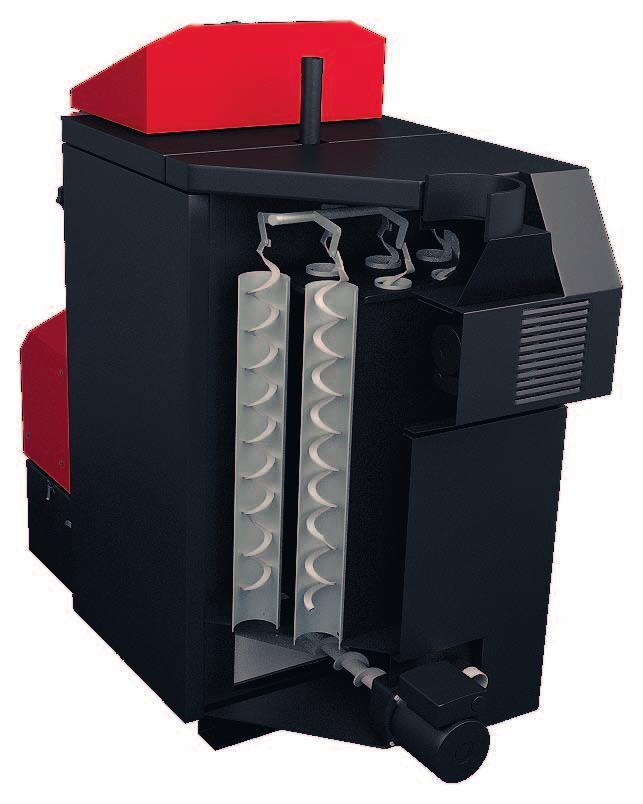

5 MODELLSOR 8000 ATTACK PELLET 30 AUTOMATIC PLUS PELLET KAZÁN AZ ATTACK PELLET 30 AUTOMATIC PLUS KAZÁN JELLEMZŐI Az ATTACK PELLET 30 AUTOMATIC Plus kazánok 8 30 kw szabályozható teljesítménnyel családi házak és ipari épületek fűtésére készültek. A kazán kiegészíthető 2,4 6 kw teljesítményű elektromos fűtőtesttel, amely saját üzemi és biztonsági termosztáttal is rendelkezik. A kazán alapja a vízzel hűtött kazántest, ennek hegesztett szerkezete acéllemez, amely 4 6 mm vastagságú kazán acélból készült, így hosszú élettartamot biztosít a kazánnak. A hőcserélő csöves, turbulátorokkal felszerelt, amelyek javítják a hőátadást a fűtővízbe és egyidejűleg a hőcserélő tisztítására is szolgál, amivel biztosítják az egyenletes hatékonyságot. A tüzelés (fapellet) a nemesacél égőben folyik. A tüzelőanyag automatikusan lobban be az égőbe beépített elektromos spirál segítségével. Az égés optimális feltételei és a teljesítmény szabályozása az elektronikusan vezérelt tüzelőanyag-ellátással van megoldva. Az égő, az égéstér és a hőcserélő biztosítják az összes éghető komponens optimális égését. A kazántest szigetelése ásványgyapottal történik, a tervezést a porszórt technológiával kialakított burkolat eglszíi ki. A kazán a hőcserélő automatikus tisztítójával felszerelt, amely összhangban van az automatikus hamueltávolítóval. 5

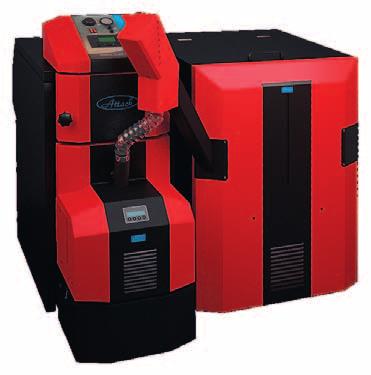

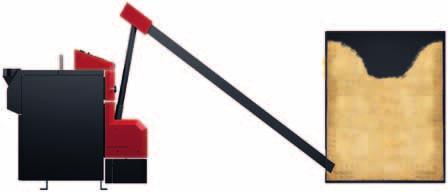

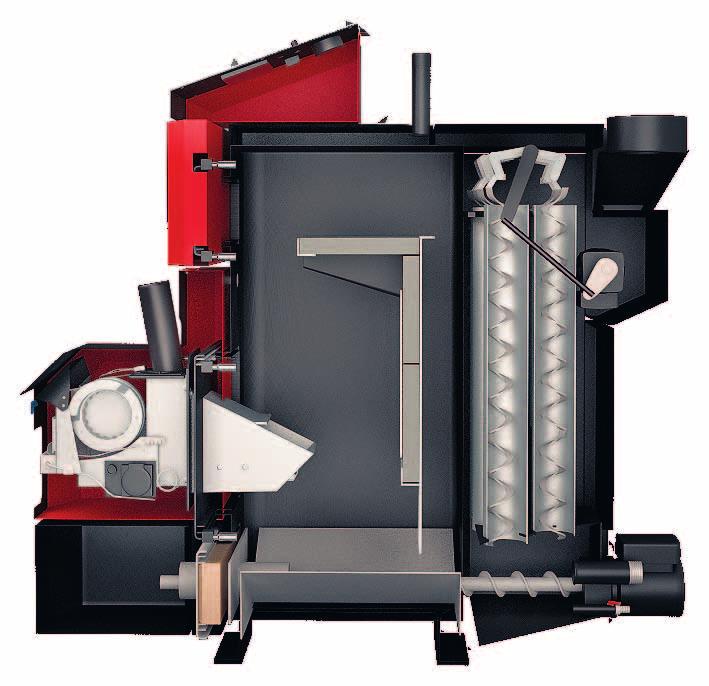

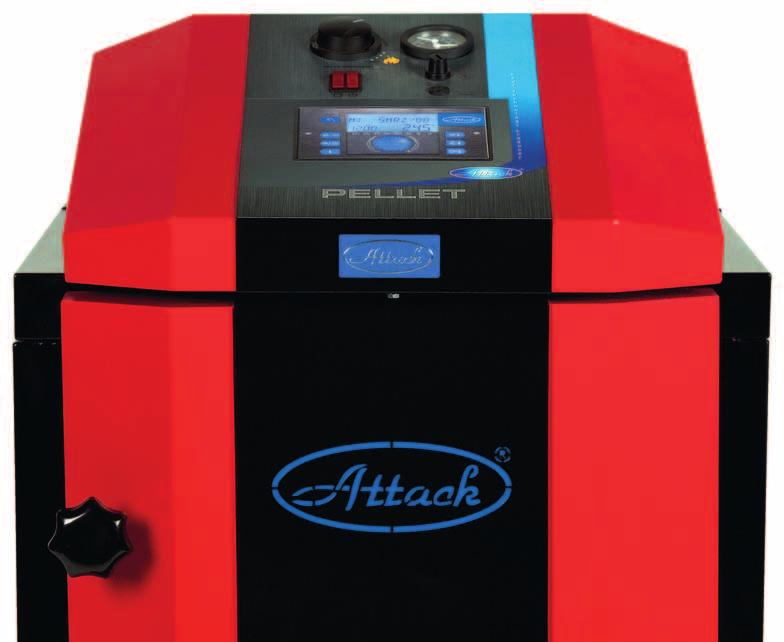

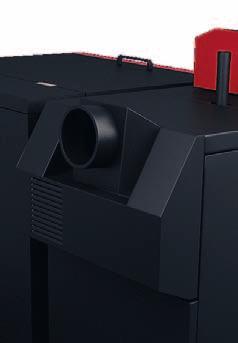

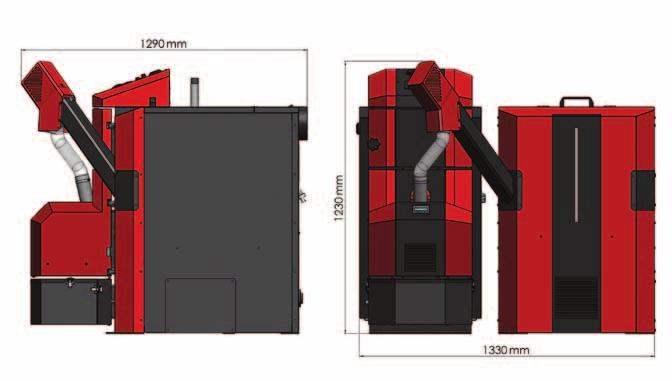

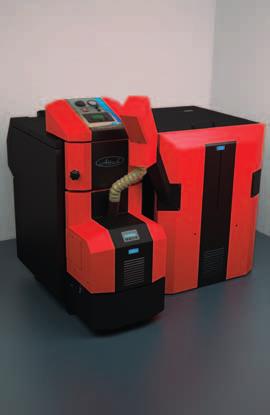

6 MODELLSOR 8000 ATTACK PELLET 30 AUTOMATIC PLUS LEÍRÁS A kazán égéstérrel és csöves hőcserélővel rendelkezik. A hőcserélő mögött az égéstermék a gyűjtőkéménybe jut, amelyet a karima os elfordításával függőlegesre vagy vízszintesre lehet állítani. A kazántestben fapelletre szolgáló beépített égő található. Az ATTACK PELLET 30 AUTOMATIC Plus kazán megrendelésre kiegészíthető csavaros tüzelőanyag-adagolóval (1,5 m), amely biztosítja a folyamatos tüzelőanyag-adagolást, valamint 500 literes pellet tárolóval (a tároló méretei mm) is bővíthető. Egy másik alternatíva a külső textiltartály használata, az ún. big-bag. Az ATTACK kazánban történő fapelletek tüzelésekor csak minimális a hamuképződés, amelynek mennyisége függ a pelletek minőségétől és az elhasznált tüzelőanyag 1 %-át jelentik. Az ATTACK PELLET 30 AUTOMATIC Plus kazánmodell ki van egészítve egy automatikus hamueltávolító konténer rendszerrel, melynek térfogata garantálja a hamu egyszeri kiürítését egy fűtési szezon alatt az évszaknak és a kazán működtetési intenzitásának megfelelően. A kazán kiegészíthető elektromos fűtőtesttel, amelynek teljesítménye 2,4 6 kw A KAZÁN VEZÉRLÉSE A fapellet tüzelésére szolgáló ATTACK PELLET 30 AUTOMATIC Plus kazán vezérlése a kazán felső burkolatán levő vezérlőpanel segítségével történik. 1. A kazán főkapcsolója bekapcsolja/kikapcsolja a kazánt 2. Égő kapcsoló átkapcsolja az égőt a készenléti és a működő üzemmód között 3. Kazán termosztát a kazán működési hőmérsékletének beállítása 4. Termo manométer 5. Reset (visszaállítás) a burkolat alatt 6. Biztosíték 10 A / 250 V 7. Felkészülés a REGUMAX szabályozó beépítésére TÜZELŐANYAG Az ATTACK PELLET 30 AUTO MATIC Plus kazán számára javasolt tüzelőanyag a max. 12 % nedvességű, 6 8 mm átmérőjű és maximális 35 mm hosszúságú fapellet. A javasolt hamumennyiség 1 %. Az előírt tüzelőanyag fűtőértéke 15 17,5 MJ/kg. PÉLDA AZ ATTACK PELLET 30 AUTOMATIC PLUS KAZÁN BEKÖTÉSÉRE KÉZBESÍTŐ (1,5 m; 2,5 m) ATTACK PELLET 30 ATTACK PELLET 30 AUTOMATIC PLUS PELLET KAZÁN PELLET TÁROLÓ ATTACK PELLET 30 ATTACK 6

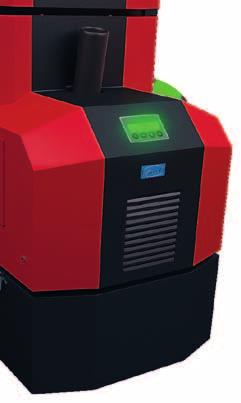

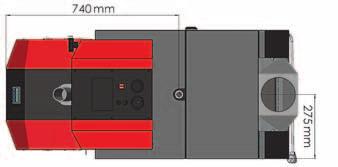

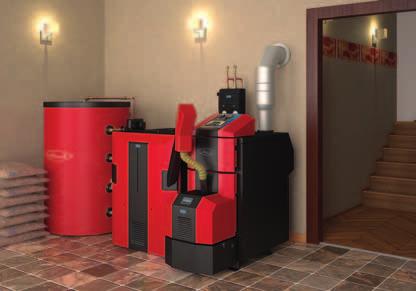

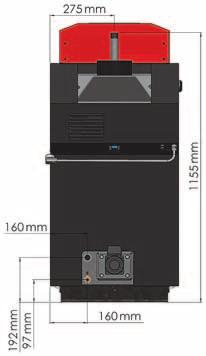

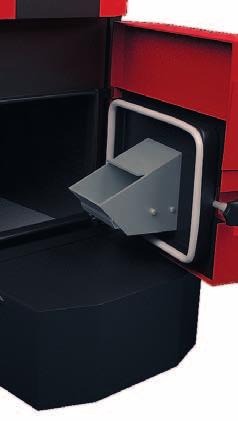

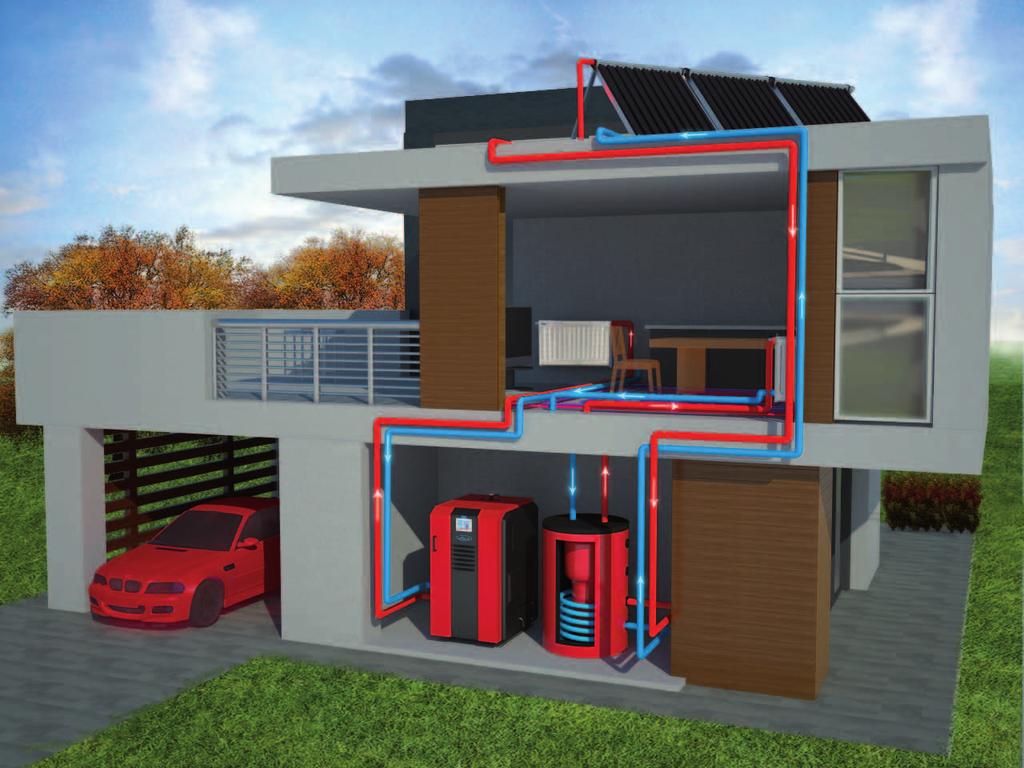

7 MODELLSOR 8000 ATTACK PELLET 30 AUTOMATIC PLUS AZ ATTACK 30 ÉGŐ LEÍRÁSA A nemesacél ATTACK 30 égő alapja a tüzelőanyag pellet lehullása a tüzelőanyag adagolóból a befolyó csövön és csövön keresztül a rostélyra, ahol a tüzelés folyik. Az égő teljesen automatikusan működik, a szükséges hőszolgáltatástól kezdve a tüzelőanyag adagoláson, elektronikus begyújtáson, bemelegítésen, égésen, kikapcsoláson, kiégésen, tisztításon át a készenléti üzemmódba történő átkapcsolásig. Az égő teljesítménytartománya 8 30 kw, melyet 2 kw- ként lehet állítani. Az égő gyárilag kw teljesítménytartományra van beállítva, amely 3 fokozatra van felosztva: 1. (14 kw), 2. (22 kw) és 3. (30 kw). A teljesítménytartományt két síkon lehet változtatni 8 12 kw és kw a kibővített menüben. Az égő tisztítása automatikus, minden kiégést követően vagy egy bizonyos intervallumban, amelyet a felhasználó állít be. A rostély automatikusan kijön, amely a kaparóvassal tisztítható. A szennyeződések, mint a hamu, kihullnak a roston levő nyíláson. Az égő teste, a rostély, a fém öngyújtó és a kaparóvas minőségi, hőálló, rozsdamentes acélból készült. PELLET KAZÁN mm ATTACK PELLET 30 Automatic Plus ATTACK 500 l SZERELÉSI PÉLDA Szükséges méretek a kazánházhoz az ATTACK PELLET 30 AUTOMATIC Plus kazán, a 500 l pellet tartály és az ATTACK AS puffertartály beszereléséhez. AZ ATTACK PELLET 30 AUTOMATIC PLUS KAZÁN LEÍRÁSA mm ATTACK AS mm MAGYARÁZAT: 1. Kazántest 2. Burkolat 3. Hamutartály 4. Ellenőrző nyílás ajtaja 5. Égő 6. Hőcserélő 7. Turbulátorok 8. Turbulátorszabályozó 9. Kémény 10. Bemenet 1" 11. Kimenet 1" 12. Töltőszelep ½" 13. Hamutartó 7

8 ATTACK Kft. Bécsi út 529/ Dorog HUNGARY Értékesítés / Technikai információk: Mobil: Rendelés: / attack@attack.hu Web: Üzleti Képviselők: / Tel.: eladas@attack.hu, becse@attack.hu Az ATTACK, s.r.o. mint gyártó, fenntartja a jogot a termékek technikai adatainak a változtatására, előzetes bejelentés nélkül. A képek és a technikai adatok a termékekhez informatív jellegűek. Az aktuális technikai dokumentációk a feltüntetett elérhetőségeken keresztül érhetők el. Az árak és a termékek változtatásának jogát fenntartjuk. ATTACK, s.r.o. 03/2017
