1 ATTACK DP / DPX / SLX STANDARD / PROFI / LAMBDA TOUCH / COMBI PELLET FAELGÁZOSÍTÓ KAZÁN W W W. A T T A C K. S K

2 AZ ATTACK, S.R.O. VÁLLALATRÓL TERMÉKEK A legjelentősebb szlovák hőtechnikagyártó, amely csak szlovák tőkével rendelkezik és egy tulajdonosa van. Mára 19 éves hagyománya van; elégedett ügyfelek több, mint 46 országban Legszélesebb termékskála 44 értékesítési pont Szlovákia területén 709 szerviz szervezet Szlovákia területén 3 kutatási és fejlesztési központ Szlovákia területén 150 alkalmazott ISO 9001 minőségi bizonyítvánnyal rendelkezik Az ATTACK, s.r.o. termékportfóliójának jellegzetessége, hogy termékek széles skáláját kínálja, amelyek az adott termék típusa, teljesítménye, tüzelőanyagának típusa földgáz, LPG, szilárd tüzelőanyag vagy pellet, illetve biomassza alapján különböztethetőek meg. Jelenleg az ATTACK s.r.o. a legnagyobb termékportfólióval rendelkezik, valamint minden egyes csoport választási lehetőségek hosszú sorát kínálja a különböző változatok, illetve teljesítmények tekintetében. Fa- és pellet tüzelésű kazánok modellsora: Faelgázosító kazánok: ATTACK DP, ATTACK DPX, ATTACK SLX 70 modell Kombinált szilárd és pellet tüzelésű kazánok 14 modell Pellet kazánok, pelletégők és kandallók 26 modell Szilárd és pellet tüzelésű öntöttvas kazánok 22 modell Akkumulációs tartályok 78 modell Gáztüzelésű kazánok modellsora: Fali kondenzációs gázkazánok 6 modell Fali atmoszférikus gázkazánok 6 modell Álló öntöttvas gázkazánok 92 modell HMV tárolók (közvetlen és közvetett melegítésű) 4 modell Elektromos kazánok modellsora: Fali villanykazán 4 modell Szoláris technika modellsora: Szoláris technika 18 szoláris berendezés Tartozékok: Radiátorok 855 modell Más tartozékok és alkatrészek 32 modell DÍJAK BIZONYÍTVÁNYOK TERMÉKPORTFÓLIÓ Az ATTACK, s.r.o. ISO 9001 minőségi bizonyítvánnyal rendelkezik: Kazánok tervezéséért és fejlesztéséért, Kazánok gyártásáért, Berendezések és kazánok szervizeléséért Az ATTACK, s.r.o. célja, hogy a saját osztályában minden egyes terméke a legjobbakhoz tartozzon. Erről leginkább azon díjak sora tanúskodik, amelyre különböző nemzetközi, illetve hazai kiállítások során tett szert. A díjakat, amelyekben a gyártott termékek szinte mindegyike részesült, egy többtagú szakmai bizottság osztja ki. 2 Az ATTACK termékek mindegyike minőségi és prémium termék, amely a legújabb kutatások alapján a legmodernebb technológiával készült. A termékek CE, TÜV, GOST műszaki vizsgálati intézeteiben jóvá hagyott minőségi bizonyítványokkal rendelkeznek.

3 KUTATÁS ÉS FEJLESZTÉS Az ATTACK, s.r.o. saját kutató és fejlesztési központtal rendelkezik. A társaság előnyben részesíti a kiváló minőségű kifinomult, innovatív termékek fejlesztését, amelyek képesek megállni a helyüket a konkurenciaharcban, mind európai, mind világpiaci viszonylatban. Az ATTACK termékek mindegyike a rávonatkozó normákkal, specifikációkkal, jogi és más előírásokkal összhangban kerülnek ajánlásra, illetve fejlesztésre. A megfelelő komponensek kiválasztása a legszigorúbb jóváhagyási kritériumok alapján történik, és az ATTACK kazánok esetében csakis neves cégek megbízható, hosszúéves üzemeltetéssel igazolt komponenseit és anyagait lehet felhasználni. Az ATTACK, s.r.o. nem működik együtt más gyártókkal a fejlesztés során, valamint arra törekszik, hogy mindig egy lépéssel a konkurencia előtt álljon. AZ ATTACK ELŐÁLLÍTÓ ÜZEME Az ATTACK s.r.o. termékei saját gyártócsarnokokban kerülnek előállításra, ahol a gyártás öntöttvas és acél biomassza kazánokra, fali gázkazánokra és öntöttvas állókazánokra tagolódik. Az ATTACK s.r.o. a kazángyártás legújabb és legmodernebb technológiáival rendelkezik (robotizált hegesztő részleg, lézeres részleg stb.), ami több területen kimagasló a jelenlegi európai standardot tekintve, valamint jelentősen növeli a végtermékek minőségét. Az ATTACK termékek a legmagasabb követelményeknek megfelelő minőséggel rendelkeznek. A kazánok speciális kazánlemezekből készültek. A gyártócsarnokok fotovoltaikus rendszerrel felszereltek, amely csökkenti a villamosenergia-igényt, így lényegesen kevesebb áram fogy a gyártás során. MIÉRT VÁLASSZA AZ ATTACK-OT? 19 éves működése alatt több, mint terméket gyártott Az ATTACK termékek a legmodernebb technológiákkal készültek Innovatív megoldásokkal rendelkezik A termékek kiváló fogyasztási és emissziós értékekkel rendelkeznek Teljeskörű technikai segítség Legjobb minőségű, működésű csúcstermékek kiváló dizájnnal Az ügyfelek és üzletfelek a világ bármely részén igényelhetnek termékképzést Biomassza termékek széles skálája, gáz- és szoláris technika ugyanattól a gyártótól EXPORT TEVÉKENYSÉG Az ATTACK, s.r.o. exporttevékenysége jelenleg több, mint 49 országra vonatkozik, számuk pedig egyre nő. Termékeit az EÚ ös szes országába, Oroszországba, USA-ba, Kanadába, Új-Zélandra és további országokba is szállítja. Külföldön legnagyobb érdeklődésnek a modern faelgázosító és pellet kazán örvend, amelyekre jelenleg leginkább az európai és az amerikai kontinensen van kereslet. Ugyanakkor az álló gázkazánok is népszerűek, amelyek a távoli Szibériában is megbízhatóan képviselik cégünket. A különböző országokban különböző termékekre van kereslet. Az ATTACK s.r.o. ezért minden egyes ügyfelet egyedi módon kezel, hogy így konkrét igényeknek tegyen eleget, amivel az elégedett ügyfelek =Export sorát gyarapítja. A széleskörű termékválasztéknak köszönhetően a cég tényleg eleget tud tenni minden egyes ügyfél igényeinek. 3

4 AZ ATTACK KAZÁNOK MODELLSZERKEZETE fa- és pellet tüzelésű KAZÁNOK ÚJ MODELLSORA Egy új kazán vásárlása nem képezi a mindennapi befektetések egyikét, ezért fontos, hogy kiválasztásának fokozott figyelmet szenteljünk. Háztulajdonos lévén fontos döntés előtt áll, hiszen ki kell tudnia választani a megfelelő hőforrást, illetve vízmelegítéshez szükséges berendezést. Ezt szem előtt tartva bemutatjuk Önnek az ATTACK kazánok alapfelosztását, illetve adatait, amelyek segítségére lehetnek a döntéshozatal során mo dellsor modellsor ATTACK DP ATTACK DP STANDARD ATTACK DP PROFI ATTACK DP COMBI Pellet Lapos bordás hőcserélő ATTACK DPX ATTACK DPX STANDARD ATTACK DPX PROFI ATTACK DPX LAMBDA Touch ATTACK DPX COMBI Pellet Sokéves tapasztalattal igazolt tervezés, elégedett ügyfelek ezrei Nagyteljesítményű turbulátorokkal ellátott csöves égéstermékvíz hőcserélő A kazán hatásfoka 85,386,2 % Sokéves tapasztalattal igazolt tervezés, elégedett ügyfelek ezrei A kazán széles teljesítményskálája 2595 kw A kazán hatásfoka 90,191,3 % A kazán normán felüli térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás 6 vastagságú speciális acéllemezekből készült a kazán hosszabb élettartamot biztosít a kazánnak Az elszívó szelep egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít Modulálható ventilátor-fordulatszám PROFI változat A kazán széles teljesítményskálája: 1545 kw A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás A kazán normán felüli térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén Az elszívó szelep egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít Automatikus felfűtő csappantyú Az ajtó jobb és bal oldalra is nyitható Modulálható ventilátor-fordulatszám PROFI, LAMBDA Touch változat Alternatív tüzelőanyagok tüzelésének lehetősége (pl. olivamag, magzúzalék) a 30 és 50 kw teljesítményű automatikus égők esetében COMBI Pellet változat A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében 4

5 modellsor modellsor ATTACK SLX ATTACK SLX STANDARD ATTACK SLX PROFI ATTACK SLX LAMBDA Touch ATTACK SLX COMBI Pellet Nagyteljesítményű turbulátorokkal ellátott csöves égéstermékvíz hőcserélő A kazán hatásfoka 91,091,7 % A kazán széles teljesítményskálája: 2055 kw A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás A kazán normán felüli térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén A betöltő kamra egész kerületére elhelyezett választható száraz palást fokozott kátrányképződés elleni védelmet nyújt a kamrának Tökéletesített tüzelés és alacsonyabb fafogyasztás Kiváló emissziós értékek és hatásfok Megfelelően elhelyezett tisztító rúd a tisztítás megkönnyítése érdekében Az elszívó szelep egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít Modulálható ventilátor-fordulatszám PROFI, LAMBDA Touch változat A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében ATTACK W&P ATTACK WOOD & PELLET Innovatív kombinált kazán 2 üzemeltetési mód maximális kényelem az ügyfél számára Automatikus pellet és fatüzelés egy kémény Rendkívül nagy hatásfokú kazán: 92,2 % (fa)/ 93,8 % (pellet) A turbulátorok és a pellet kamra automatikus tisztítása a legkomfortosabb tisztítás A kazán normán felüli térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén Automatikus átváltás fa üzeódról pellet üzeódra rugalmas tüzelőanyag-választás Fejlett és modern elektronika 6 hüvely (5,7 coll) átmérőjű érintőképernyő Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás Többfokozatú biztonsági rendszer kellemes biztonságérzet Fényelem segítségével történő megbízható lángellenőrzés A kamra hossza 580 = félméteres hasábok A kazán elindítása, figyelése, vezérlése és kikapcsolása interneten keresztül, okostelefonon elérhető applikáció használatával 5

6 ATTACK DP FAELGÁZOSÍTÓ KAZÁN Az ATTACK DP kazán Standard, Profi és COMBI Pellet változatai családi házak, hétvégi házak, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. Az ATTACK DP kazán előírt tüzelőanyaga a száraz fa vagy pellet. A betöltő kamra teljes kihasználása esetén 812 órán át tartó folyamatos tüzelés is lehetséges. A KAZÁN ELŐNYEI Modern és innovatív dizájnnal ellátott környezetbarát kazán Lapos bordás hőcserélő Sokéves tapasztalattal igazolt tervezés, elégedett ügyfelek ezrei Magas hatásfok alacsony fafogyasztás és emisszió-képződés A kazán hatásfoka: 85,386,2 % A kazán széles teljesítményskálája: 2595 kw 3 változat STANDARD, PROFI, COMBI Pellet A kazán normán felüli térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén Puha és keményfa, illetve fabrikett tüzelésére is alkalmas Nagy fahasábok betöltésének lehetősége a kamra hossza 580 (25 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor Minimális hamuképződés Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás 6 vastagságú speciális acéllemezekből készült a kazán hos szabb élettartamot biztosít a kazánnak Az elszívó szelep egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít Folyamatosan modulált ventilátor-fordulatszám (PROFI változat) A kazán automatikus leállása a tüzelőanyag elégésekor A kazán mindkét, jobb és bal oldalra nyitható változatban is kapható Alternatív tüzelőanyagok tüzelésének lehetősége (pl. olivamag, magzúzalék) a 30 és 50 kw teljesítményű automatikus égők esetében (COMBI Pellet változat) Után-hűtőkörrel van felszerelve, a kazánban lévő víz túlmelegedése ellen C-ig ellenálló tűzálló beton idomokkal rendelkezik, amelyek a legjobb tüzelési paramétereket biztosítják AZ ATTACK DP KAZÁN JELLEMZÉSE az ATTACK DP KAZÁN MÉRETEI MAGYARÁZAT: 1. Kazántest 2. Elülső felső fedő 3. A betöltő kamra ajtaja 4. Égéskamra ajtaja 9. Elszívó ventilátor 10. Eresztő szelep 11. Kimenet 12. Bemenet 13. Elsődleges levegő vezérlése 5. Az füstelvezető funkcióval ellátott csappantyú vezérlése 6. A hőcserélő tisztítónyílása 7. Után-hűtőkör 8. Füstgáz-elvezetés az ATTACK DP 75 KAZÁN MÉRETEI Másodlagos levegő vezérlése 15. Bemenő levegő csappantyú 16. Termosztatikus szabályozó 17. Vezérlő elektronika 18. Megfelelő termomanométero az ATTACK DP 95 KAZÁN MÉRETEI

7 MŰSZAKI ADATOK Paraméter Névleges teljesítmény (Standard változat) Teljesítménytartomány (Profi változat) Hőcserélő felület Betöltő kamra térfogata Betöltő ajtó mérete Előírt kéményhuzat Maximális víztúlnyomás Nyomásveszteség a víz tekintetében ( T 10K) Nyomásveszteség a víz tekintetében ( T 20K) A kazán tömege Elvezető nyílás keresztmetszete Kazán magassága A Kazán szélessége B Kazán mélysége C A betöltő kamra hossza D Bemenet átmérője Kimenet átmérője Fedettség mértéke Elektromos bemenő teljesítmény Kazán hatásfoka A kazán osztálya a CO emissziós osztályok szerint (a EN értelmében) Füstgázhőmérséklet névleges teljesítménynél Füstgáz tömegáram névleges teljesítménynél Maximális zajszint Tüzelőanyag típusa Átlagos fafogyasztás Tájékoztató jellegű szezonális fafogyasztás Maximális fahasábhossz Kazánvíz térfogata Az akkumulációs tartály javasolt térfogata Csatlakozási feszültség Maximális fahasábhossz A fűtővíz hőmérsékletének beállítási tartománya Szobahőmérséklet beállítási tartománya A kazánszabályozó kontaktok terhelhetősége (PROFI változat) Egység kw kw m² dm³ Pa kpa kpa kpa kg " " IP W % DP , x ,1 0, G 6/4" G 6/4" ,3 DP , x ,0 0, G 6/4" G 6/4" ,3 DP , x ,1 1, G 2" G 2" DP , x ,8 1, G 2" G 2" ,2 DP , x ,8 1, G 2" G 2" , C kg/s db kg/h h l l V / Hz C C ,019 0,021 0,027 0,045 0, min. 12 % max. 20 % relatív nedvességtartalmú, nagysgú száraz fadarab 7,75 9,75 11,75 18,7 29,2 1 kw = 0,9 m ~ 230 / ~ 230 V / 2 A 7

8 ATTACK DPX FAELGÁZOSÍTÓ KAZÁN Az ATTACK DPX faelgázosító kazán Standard, Profi, LAMBDA Touch és COMBI Pellet változatai családi házak, hétvégi házak, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. Az ATTACK DPX kazán előírt tüzelőanyaga a száraz fa vagy pellet. A betöltő kamra teljes kihasználása esetén 812 órán át tartó folyamatos tüzelés is lehetséges. A KAZÁN ELŐNYEI Modern és innovatív dizájnnal ellátott környezetbarát kazán Nagyteljesítményű turbulátorokkal ellátott csöves égéstermék-víz hőcserélő Sokéves tapasztalattal igazolt tervezés, elégedett ügyfelek ezrei A kazán hatásfoka 90,191,3 % A kazán széles teljesítményskálája: 1545 kw 4 változat STANDARD, PROFI, LAMBDA Touch, COMBI Pellet 90 %-ig terjedő, magas hatásfokú tüzelés a speciális mozgatható turbulátoroknak köszönhetően A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás A kazán normán felüli térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén Puha és keményfa, illetve fabrikett tüzelésére is alkalmas Nagy fahasábok betöltésének lehetősége a kamra hossza 580 (25 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztása kor Minimális hamuképződés Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás 6 vastagságú speciális acéllemezekből készült a kazán - hosszabb élettartamot biztosít a kazánnak Az elszívó szelep egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít A felfűtő csappantyú automatikus vezérlése, amely összefüggésben áll a betöltő ajtó nyitásával és zárásával Folyamatosan modulált ventilátor-fordulatszám (PROFI, LAMBDA Touch változat) A kazán automatikus leállása a tüzelőanyag elégésekor A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében A kazán mindkét, jobb és bal oldalra nyitható változatban is kapható Alternatív tüzelőanyagok tüzelésének lehetősége (pl. olivamag, magzúzalék) a 30 és 50 kw teljesítményű automatikus égők esetében (COMBI Pellet változat) Után-hűtőkörrel van felszerelve, a kazánban lévő víz túlmelegedése ellen C-ig ellenálló tűzálló beton idomokkal rendelkezik, amelyek a legjobb tüzelési paramétereket biztosítják A kazán megfelel a legmagasabb osztályra vonatkozó EN szabványban foglalt kritériumoknak AZ ATTACK DPX KAZÁN JELLEMZÉSE MAGYARÁZAT: 1. Kazántest 11. Füstgáztermosztát 2. Elülső felső fedő 12. Töltőszelep 3. A betöltő kamra ajtaja 13. Főkapcsoló 4. Égéskamra ajtaja 14. Termomanométer 5. Elszívó ventilátor 15. Után-hűtőkör 6. Kémény 16. A tisztítónyílás fedele 7. Elsődleges levegő 17. Bemenet elszívása 8. Másodlagos levegő elszívása Kéménycsappanytyú működtető karja 9. Kazántermosztát 20. Kar a turbulátorokhoz 10. A biztonsági termosztát 21. Vezérlőpanelek visszaállítása (Reset) MéRETEK 18. Kimenet 22. Elektromos biztosíték

9 MŰSZAKI ADATOK Paraméter Névleges teljesítmény (Standard változat) Teljesítménytartomány (Profi, LAMBDA Touch változat) Hőcserélő felület Betöltő kamra térfogata Betöltő ajtó mérete Előírt kéményhuzat Maximális víztúlnyomás A kazán tömege Elvezető nyílás keresztmetszete Kazán magassága A Kazán szélessége B Kazán mélysége C A betöltő kamra hossza D Bemenet átmérője Kimenet átmérője Fedettség mértéke Elektromos bemenő teljesítmény Kazán hatásfoka A kazán osztálya a CO emissziós osztályok szerint (a EN értelmében) Füstgázhőmérséklet névleges teljesítménynél Füstgáz tömegáram névleges teljesítménynél Maximális zajszint Tüzelőanyag típusa Átlagos tüzelőanyag-fogyasztás Tájékoztató jellegű szezonális tüzelőanyag-fogyasztás Maximális fahasábhossz A kazánvíz térfogata Az akkumulációs tartály javasolt térfogata Csatlakozási feszültség A fűtővíz hőmérsékletének beállítási tartománya Szobahőmérséklet beállítási tartománya A kazánszabályozó kontaktok terhelhetősége (PROFI változat) Egység kw kw m2 dm3 Pa kpa kg " " IP W % DPX , x DPX25 DPX ,52 2, x x G 6/4" G 6/4" DPX40 DPX ,03 3, x x G 2" G 2" , , ,1 C kg/s db DPX , x , , , , , , , , ,021 kgh -1 l l V / Hz C C 65 min. 12 % max. 20 % relatív nedvességtartalmú, nagysgú száraz fadarab 3,9 6,5 7,8 9,1 10,4 11,75 1 kw = 0,9 m ~ 230 / A / 230 V 9

10 ATTACK SLX FAELGÁZOSÍTÓ KAZÁN Az ATTACK SLX STANDARD, PROFI, LAMBDA Touch és COMBI Pellet faelgázosító kazánok családi házak, hétvégi házak, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. Az ATTACK SLX kazán előírt tüzelőanyaga a száraz fa. A töltő adagoló teljes kihasználása mellett lehetséges a 812 órán át tartó folyamatos tüzelés. A KAZÁN ELŐNYEI Modern és innovatív dizájnnal ellátott környezetbarát kazán Nagyteljesítményű turbulátorokkal ellátott csöves égéstermékvíz hőcserélő A kazán hatásfoka 91,091,7 % A kazán széles teljesítményskálája 2055 kw 4 verzió STANDARD, PROFI, LAMBDA Touch, COMBI Pellet 90 %-ig terjedő, magas hatásfokú tüzelés a speciális mozgatható turbulátoroknak köszönhetően A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítása A kazán normán felüli térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén A betöltő kamra egész kerületére elhelyezett választható száraz palást fokozott kátrányképződés elleni védelmet nyújt a kamrának Puha és keményfa, illetve fabrikett tüzelésére is alkalmas Nagy fahasábok betöltésének lehetősége a kamra hossza AZ ATTACK SLX KAZÁN JELLEMZÉSE 580 (25 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor Minimális hamuképződés Tökéletesített tüzelés és alacsonyabb fafogyasztás Kiváló emissziós értékek és hatásfok Megfelelően elhelyezett tisztító rúd a tisztítás megkönnyítése érdekében Kényelmes az ügyfél számára, megbízható üzemelés, valamint egyszerű kezelés és karbantartás 6 vastagságú speciális acéllemezekből készült a kazán - hosszabb élettartamot biztosít a kazánnak Az elszívó szelep egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít A felfűtő csappantyú automatikus vezérlése, amely összefüggésben áll a betöltő ajtó nyitásával és zárásával Folyamatosan modulált ventilátor-fordulatszám (PROFI, LAMBDA Touch változat) A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében A kazán mindkét, jobb és bal oldalra nyitható változatban is kapható Alternatív tüzelőanyagok tüzelésének lehetősége (pl. olivamag, magzúzalék) a 30 és 50 kw teljesítményű automatikus égők esetében (COMBI Pellet változat) A kazán automatikus leállása a tüzelőanyag elégésekor Után-hűtőkörrel van felszerelve a kazánban lévő víz túlmelegedése ellen C-ig ellenálló tűzálló beton idomokkal rendelkezik, amelyek a legjobb tüzelési paramétereket biztosítják A kazán megfelel a legmagasabb osztályra vonatkozó EN szabványban foglalt kritériumoknak MAGYARÁZAT: Kazántest Elülső felső fedő A betöltő kamra ajtaja Égéskamra ajtaja Elszívó ventilátor Kémény Elsődleges levegő elszívása 8. Másodlagos levegő elszívása 9. Kazántermosztát 10. A biztonsági termosztát visszaállítása (Reset) MéRETEK Füstgáztermosztát Töltőszelep Főkapcsoló Termomanométer Után-hűtőkör A tisztítónyílás fedele Bemenet Kimenet Kéménycsappanytyú működtető karja 20. Kar a turbulátorokhoz 21. Vezérlőpanelek 22. Elektromos biztosítéke

11 műszaki adatok Paraméter Névleges teljesítmény (Standard változat) Teljesítménytartomány (PROFI, LAMBDA Touch változat) Hőcserélő felület Betöltő kamra térfogata Betöltő ajtó mérete Előírt kéményhuzat Maximális víztúlnyomás A kazán tömege Elvezető nyílás keresztmetszete Kazán magassága A Kazán szélessége B Kazán mélysége C A betöltő kamra hossza D Bemenet átmérője Kimenet átmérője Fedettség mértéke Elektromos bemenő teljesítmény Kazán hatásfoka A kazán osztálya a CO emissziós osztályok szerint (a EN értelmében) Füstgázhőmérséklet névleges teljesítménynél Füstgáz tömegáram névleges teljesítménynél Maximális zajszint Tüzelőanyag típusa Átlagos tüzelőanyag-fogyasztás Tájékoztató jellegű szezonális tüzelőanyag-fogyasztás Maximális fahasábhossz Kazánvíz térfogata Az akkumulációs tartály javasolt térfogata Csatlakozási feszültség A fűtővíz hőmérsékletének beállítási tartománya Szobahőmérséklet beállítási tartománya A kazánszabályozó kontaktok terhelhetősége (PROFI változat Egység kw SLX20 20 SLX25 25 SLX30 30 SLX35 35 SLX40 40 SLX45 45 SLX50 50 SLX55 55 kw m dm3 Pa kpa kg " " IP W % 2, , x G 6/4" G 6/4" G 2" G 2" , , C kg/s db kgh-1 65 min. 12 % max. 20 % relatív nedvességtartalmú, nagysgú száraz fadarab 6,3 6,5 8,9 9,1 11,5 11,75 11, kw = 0,9 m3 l l V / Hz C C 170 0, , , , , , , , ~ 230 / A / 230V 11

12 AZ ATTACK DP, DPX ÉS SLX KAZÁN VÁLTOZATAI Az ATTACK faelgázosító kazánok háromféle szabályozással rendelkeznek: STANDARD, PROFI és LAMBDA Touch. AZ ATTACK DPX, SLX KAZÁNOK FŐ ELŐNYEI ATTACK DP, DPX, SLX STANDARD Az ATTACK 6000 kazánok terméksora DPX és ATTACK 7000 az SLX változat hatékonyabb csöves égéstermékvíz hőcserélővel felszerelt. A hőcserélőben speciális mozgatható turbulátorok találhatóak, amelyek fékezik a hőcserélőn át haladó füstgáz turbulens áramlását, valamint megakadályozzák annak képződését, így magasabb lesz a hőcserélő acélfalán keresztül a fűtővízbe irányuló hőátvitel. A turbulátorok egyidejűleg a hőcserélő tisztítására is szolgálnak, aminek segítségével a leghatásosabb működési paraméterek elérése esetén magas hatásfok esetén is tisztán tartják azt. Az ATTACK DP, DPX, SLX Standard kazánok kazán- és füstgáztermosztáttal vannak ellátva. ATTACK DP, DPX, SLX STANDARD Műszaki szempontból magas hatásfokú, alacsony füstgázhőmérséklettel és hatékonyabb tüzelési folyamattal bíró kazánok terméksoráról van szó. Az ATTACK DPX kazán hatásfoka 90 %, az ATTACK SLX kazáné pedig meghaladja a 91 %-ot. A hatékonyabb ATTACK SLX kazán beszerelését követően az üzemeltetési költségek jelentős csökkenése figyelhető meg, ez pedig a tüzelőanyag megtakarításában tükröződik az alacsonyabb hatásfokú, bár azonos tüzelőanyaggal működő kazánokkal szemben. Össztársadalmi szempontból környezetbarát, fa biomassza tüzelésére alkalmas forrásról van szó, amely CO2 semleges tüzelőanyag. A káros emisszió-képződést tekintve a LAMBDA Touch változat üzemeltetése során a CO-koncentráció átlagértéke a 200 mg/m3 szintet éri el, ez átszámolva 10 % O2 az égéstermékekben. Az érvényes európai EN szabályzat szerint, amely tartalmazza a kazánok szilárd tüzelőanyag szerinti osztályozását, illetve az emissziók hatásfoka és képződése alapján történő besorolást az egyes osztályokba, az ATTACK DPX, SLX (LAMBDA Touch változat) a norma szerinti legjobb osztályban több, mint 5-ször alacsonyabb szintet ér el a káros CO emisszió tekintetében, mint a megengedett mennyiség! 12 JELLEMZÉS: 1. Reset (visszaállítás) a kazán túlmelegedés elleni védelme (110 C hőmérséklet elérését követően a kazán kikapcsol) 2. Biztosíték a kazán rövidzárlata ellen 3. Főkapcsoló a kazán beindítására és szükség esetén annak teljes kikapcsolására szolgál 4. Füstgáztermosztát a füstgáz hőmérsékletének a beállított érték alá csökkenése esetén a ventilátor kikapcsol 5. Kazántermosztát a kazánvíz kívánt hőmérsékletének beállítására szolgál (a beállított hőmérséklet túllépése esetén a ventilátor kikapcsol, és a kazán minimális teljesítményen üzemel. A hőmérséklet csökkenése után a ventilátor újra bekapcsol, és a kazán ismét maximális teljesítményen üzemel.) 6. Termomanométer a kazánból kilépő víz hőmérsékletét és az aktuális kazánvíznyomást mutatja

13 , , ATTACK DP, DPX, SLX PROFI ATTACK DPX, SLX LAMBDA TOUCH A PID generációs ATTACK PROFI kazán előrehaladott szabályozó, amely a ventilátor fordulatszámának módosítása segítségével lehetővé teszi az ATTACK faelgázosító kazánok hőteljesítményének modulációját. Áttekinthető kijelzővel felszerelt, amelynek köszönhetően könnyen felismerhetőek a fontos információk, amelyek megkönnyítik a kazán kezelését. Az ATTACK DP, DPX, SLX PROFI kazánok többlete a PID szabályozó, amelynek segítségével a víz, illetve a füstgáz hőmérsékletének megfelelően folyamatosan irányítható a ventilátor fordulatszáma, aminek köszönhetően optimális hatásfok érhető el. A szabályozó a fejlett Fuzzy logic vezérlési logikával felszerelt, amely lehetővé teszi a faelgázosítás munkaciklusának optimális beállítását ahhoz, hogy a lehető legkisebb hőveszteségre kerüljön sor. Az ATTACK PROFI PID szabályozóval felszerelt kazán képes úgy irányítani az akkumulációs tartályt töltő szivattyúval, keringető szivattyúval ellátott fűtőkörökkel, szobatermosztáttal felszerelt fűtési rendszert, hogy a lehető legkisebb hőveszteségre kerüljön sor. A szabályozó úgy állítható és csatlakoztatható, hogy irányítható legyen a fűtőkörök szivattyúja, valamint a HMV akkumulációs tartályt töltő szivattyú. Az ATTACK DPX, SLX LAMBDA Touch puha és keményfa tüzelésére is alkalmas modern faelgázosító kazán, amely haladó logikával van ellátva a magas hatásfok, alacsony emissziós értékek és fafogyasztás elérése érdekében. A tüzelési folyamat vezérlése nagyon pontosan a füstgáz oxigéntartalmának mérésével, az elsődleges és másodlagos levegő bevezetésével, valamint az elszívó ventilátor változtatható fordulatszámával történik. Mindez a kazán teljesítményének folyamatos modulációját biztosítja. Az elektronika áttekinthető érintőképernyőből áll, amely lehetővé teszi a szükséges információk és beállítások gyors kikeresését. Az elektronika szoftvere pendrive segítségével bármikor egyszerűen frissíthető. A kazán LAN kábellel internethez csatlakoztatható, így távolról, interneten keresztül és Smartphone segítségével is vezérelhető. A kazán az ügyfél kényelmét figyelembe véve készült, ezért a kazánban csöves hőcserélő található, amely tisztítását a motor turbulátorok segítségével automatikusan végzi. A kazán elektronikája kiegészítő modulokkal bővíthető, amelyek a fűtőkörök és keverőkörök, valamint HMV tartályok, szoláris panelek vagy más automatikus kazánok vezérlésére szolgálnak. Ezen berendezések vezérlése az ATTACK LAMBDA Touch kazán kijelzőjén egyszerűen megjeleníthető. A VEZÉRLÉS FŐ ELŐNYEI: FŐ ELŐNYÖK: Tökéletesített elektronika a ventilátor fordulatszámának folyamatos PID szabályozásával a füstgáz hőmérséklete alapján Fuzzy logic a fatüzelés munkaciklusának ideális módosítása A kazán magasabb hatásfoka és stabil tüzelés Több vezérlési lehetőség, beleértve az akkumulációs tartályt töltő szivattyút, a HMV töltő szivattyút vagy a fűtőkörök keringető szivattyúját A keringető szivattyú termosztáttal is vezérelhető Áttekinthető kijelző, amely ábrázolja az egyes elemek működését ATTACK DP, DPX, SLX PROFI Áttekinthető érintőképernyős elektronika Lambda szonda segítségével történő tökéletes tüzelésvezérlés Folyamatos teljesítményszabályozás A hőcserélő automatikus tisztítása turbulátorok segítségével A kazán interneten keresztül és okostelefonnal történő vezérlésének lehetősége Bővítés lehetősége kiegészítő modulokkal, HMV, MIX1, MIX2, Szolár és hasonlók vezérlése ATTACK DP, DPX, SLX LAMBDA Touch JELLEMZÉS: 1. 0/1 elektronikai kapcsoló 2. OK a menüben lévő paraméterek megerősítésére szolgáló gomb 3. STOP a kazán kikapcsolására és a menüben történő mozgásra szolgáló gomb 4. START a kazán bekapcsolására és a menüben történő mozgásra szolgáló gomb 5. Csavar a ventilátor működését ábrázoló ikon 6. Vízvezeték a HMV töltő szivattyú működését vagy az akkumulációs tartály töltését ábrázoló ikon 7. Szivattyú a fűtőkörök keringető szivattyújának működését ábrázoló ikon 8. Kulcs a beállítási menübe lépést ábrázoló ikon 9. Figyelmeztető háromszög veszélyes állapotra figyelmeztető ikon 10. Info az információs menüben történő mozgás ábrázolására szolgáló gombi 11. Termomanométer JELLEMZÉS: 1. 0/1 az elektronika főkapcsolója 2. Termomanométer a kilépési hőmérsékletet, illetve a kazánvíz aktuális nyomását mutatja 3. Érintőképernyő 4. USB csatlakozó 13

14 , , ATTACK DP, DPX, SLX COMBI PELLET KOMBINÁLT SZILÁRD ÉS PELLET TÜZELÉSŰ KAZÁNOK Az ATTACK DP, DPX, SLX COMBI Pellet melegvizes fa- és pellet tüzelésű kazán új tervezésű hőcserélőjével igazán modern hőforrás. Előírt tüzelőanyaga a fa, a teljesen automatikus működésű rozsdamentes acél égő beépítése esetén pedig pellet is. Haladó megoldás fokozott komforttal az automatikus működésű egyszerűen beépíthető pelletégőnek, illetve a faelgázosító kazánban fából nyert legolcsóbb hőenergia előállításának köszönhetően. A rostély automatikus tisztításával bíró égő teljesítményének beállítása, illetve a DP, DPX, SLX acél test tüzelési folyamatának automatikus beindítása, illetve befejezése révén jutunk a kombinált szilárd és pellet tüzelésű kazán fogalmához. A pelletégő az állítható pantográfon található, aminek segítségével az égő egyszerűen a kazán felső ajtajába helyezhető, így a faelgázosító kazán pillanatokon belül pellet tüzelésű kazánra alakítható. Amennyiben rendelkezünk fával, az égő ismételten könnyen leszerelhető, és a kazán újra faelgázosító kazánként működtethető. A kazán vezérlése Profi PID szabályozóval, valamint az égőhöz tartozó elektronikával van megoldva. A főkapcsoló segítségével mindkét elem könnyen kikapcsolható, illetve ez alapján a két tüzelőanyag bármelyike felhasználható. Ez a megoldás kétféle, 830 kw és 1550 kw teljesítménnyel bíró égő használatának lehetőségét nyújtja. A kazán családi házak, nyaralók, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. A KAZÁN ELŐNYEI Nagyteljesítményű turbulátorokkal ellátott csöves égéstermékvíz hőcserélő (DPX, SLX terméksor) 90 %-ig terjedő, magas hatásfokú tüzelés a speciálisan mozgatható turbulátoroknak köszönhetően (DPX, SLX terméksor) A kazán normán felüli térfogatú betöltő kamrája (akár 230 l), amely hosszabb fűtési időt biztosít egyszeri fűtőanyaggal való megtöltés esetén Fa és pellet tüzelésének lehetősége A kazán fával, illetve pellettel történő automatikus tüzelést is lehetővé tesz Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás 6 vastagságú speciális acéllemezekből készült a kazán, amely hosszabb élettartamot biztosít a kazánnak A kazán a legjobb minőségű rozsdamentes acélból készült, automatikus tisztítással bíró égővel van felszerelve Az égő egyszerű behelyezése áramszedő segítségével, így a tüzelőanyag 1 percen belül megváltoztatható A fűtési költségek csökkentése a tüzelőanyagok kombinálásának köszönhetően Az égő típusának megfelelően lehetséges az égő teljesítményének lépési modulációja A már működésben lévő kazán DP, DPX, SLX változatai átépítő készlettel DP, DPX, SLX COMBI Pellet változatokra módosíthatóak Teljesen automatikus működésű égő Kompakt dizájn, egyszerű vezérlés, az információk LCD kijelzőn való megjelenítése A rostély automatikus tisztításának beállítása a használt pellet minőségének függvényében A tüzelési folyamat automatikus beindítása és leállítása pellet felhasználása esetén A láng intenzitásának pontos mérése fényelem segítségével pellet tüzelés esetén 14 Az égő teljesítménye beállítható 830 kw és 1550 kw között a használt égő típusának megfelelően Külső érzékelő csatlakoztatása az akkumulációs tartályhoz Az égő vezérlése szobatermosztáttal vagy hőmérséklet érzékelővel 610 átmérőjű, 35 hosszú fapellet tüzelésének lehetősége Az tüzelés korrekciója a felhasznált tüzelőanyagtól függően Az égéstér és az égő rostjának minőségi rozsdamentes acélja Különböző tüzelőanyag-adagolók csatlakoztatásának lehetősége A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen biztonsági-, kazán-, füstcső termosztát és hűtőkör Alacsony üzemi vákuum az égéstérben Többnyelvű menü, a paraméterek széles skálájának beállítási lehetősége Működési állapot jelzése Meghibásodás diagnosztikája A KAZÁN VÁLTOZATAI ATTACK DP 1550 COMBI Pellet ATTACK DPX 1550 COMBI Pellet ATTACK SLX 2055 COMBI Pellet AZ ATTACK DP, DPX 1550, SLX 2055 COMBI PELLET KAZÁN EGYES RÉSZEI: ATTACK DP, DPX, SLX faelgázosító kazán ATTACK PELLET BURNER Automatic 830 kw égő vagy ATTACK PELLET BURNER Automatic 1550 kw égő DP, DPX, SLX égőhöz tartozó ajtók, áramszedő készlet (konzol, karok és ajtók), pellet adagoló, pellet tartály 500 l

15 , , AZ ATTACK DP, DPX, SLX KAZÁNOK TARTOZÉKAI Az ATTACK PELLET BURNER AUTOMATIC teljesen automatikus működésű, pellet tüzelésű rozsdamentes acélból készült égő, amely 830 kw és 1550 kw teljesítménytartományra állítható. A rostély tisztítása, illetve a begyújtás automatikus, a beindítás ellenőrzött és a tüzelés folyamata vezérelt. AZ ÉGŐ ELŐNyei Az ATTACK rozsdamentes acél égő alapja a tüzelőanyag pellet lehullása a tüzelőanyag-adagolóból a befolyó csövön és csövön keresztül a rostélyra, ahol a tüzelés folyik. Az égő teljesen automatikusan működik, a szükséges hőszolgáltatástól kezdve a tüzelőanyag adagoláson, elektronikus begyújtáson, bemelegítésen, égésen, kikapcsoláson, kialváson, tisztításon át készenléti üzeódba történő átkapcsolásig. Az égő gyárilag 1430 kw teljesítménytartományra van beállítva, amely 3 fokozatra van felosztva: 1. (14 kw), 2. (22 kw) a 3. (30 kw). A teljesítménytartomány két síkon változtatható 812 kw a 1430 kw a kibővített menüben. Az ATTACK BURNER PELLET AUTOMATIC 1550 kw égő teljesítménytartománya 1550 kw, amely 3 fokozatra van felosztva: 1. (15 kw), 2. (32 kw), 3. (50 kw). Mindkét égő teljesítménytartománya ugrásszerűen, 2 kw-ként változtatható. Az égő tisztítása automatikus, minden kiégést követően, vagy egy bizonyos intervallumban, amelyet a felhasználó állít be. A rostély automatikusan kijön, amely a kaparóvassal tisztítható. A szennyeződések, mint a hamu, kihullnak a rostélyon lévő nyíláson. Az égő teste, a rostély, a fém öngyújtó és a kaparóvas minőségi, hőálló, rozsdamentes acélból készültek. Az égő előírt és igazolt tüzelőanyaga a 610 átmérőjű és max. 35 hosszúságú fapellet. A tüzelőanyag-adagoló cseréje esetén eltüzeli a gyümölcsök magjait, illetve az összetört olivamagot max. őszibarackmag nagyságig. Az esetleges átépítésekkel kapcsolatban előzetesen konzultáljon a gyártóval. 60 Méretek ATTACK PELLET BURNER 830 kw ATTACK PELLET BURNER 1550 kw LEÍRÁS TÜZELŐANYAG Teljesen automatikus működésű égő Kompakt dizájn, egyszerű vezérlés, az információk LCD kijelzőn való megjelenítése A rostély automatikus tisztításának beállítása a használt pellet minőségének függvényében A tüzelési folyamat automatikus beindítása és leállítása A láng intenzitásának pontos mérése fényelem segítségével pellet tüzelés esetén Az égő teljesítménye beállítható 830 kw és 1550 kw között Külső érzékelő csatlakoztatása az akkumulációs tartályhoz Az égő vezérlése szobatermosztáttal vagy hőmérséklet érzékelővel Kiváló emissziós értékek és hatásfok 610 átmérőjű, 35 hosszú fapelletek tüzelésének lehetősége Az tüzelés korrekciója a felhasznált tüzelőanyagtól függően Az égéstér és az égő rostjának minőségi nemesacélja Különböző tüzelőanyag-adagolók csatlakoztatásának lehetősége A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen biztonsági-, kazán-, füstcső- termosztát és hűtőkör Alacsony üzemi vákuum az égéstérben Többnyelvű menü, a paraméterek széles skálájának beállítási lehetősége Működési állapot jelzése Meghibásodás diagnosztikája MŰSZAKI ADATOK Paraméter Előírt Üzeód Teljesítményfokozat PELH30A PELH50A fapellet d = 610, l = 35 max. 812 kw, 1430 kw 1550 kw 830 kw, fokozás 2 kw-ként 1550 kw, fokozás 2 kw-ként Csatlakozási feszültség ~ 230 V / 50 Hz Elektromos biztosíték Tömeg 10 A 22 kg 33 kg A TARTOZÉKOK TÁBLÁZATA Megnevezés ATTACK Pellet Burner Automatic 830 kw égő ATTACK Pellet Burner Automatic 1550 kw égő PELH30A és PELH50A égőhöz tartozó DP, DPX, SLX ajtók Áramszedő készlet a PELH30A égőhöz Áramszedő készlet a PELH50A égőhöz 2,5 m pellet adagoló (esetleges hosszváltoztatás) 500 l pellet tartály 15

16 , , A KAZÁNOK JELLEMZÉSE 5000, 6000, 7000 MODELLSOR A fatüzelésre szolgáló kazán füstgázelszívó ventilátor felhasználásával a faelgázosítás elvén működik. Az elszívó ventilátor elszívja a füstgázt a kazánból, és a kazán betöltő garatában vákuumot alakít ki. A kazán betöltő garatában létrejövő vákuum biztosítja a betöltő ajtó kinyitásának pillanatában a kültérből beáramló tiszta levegő bejutását, amivel megakadályozza a kis porszemcsék bekerülését a betöltő garatból a környezetbe. Az a kazánház, amelyikben ilyen kazán áll, lényegesen pormentesebb. Az ATTACK kazánok alapja a vízzel hűtött kazántest. A kazántest max. 6 vastagságú acéllemezekből készült. A kazán két, fúvókával elválasztott kamrával rendelkezik. A kazántest egy részét a tüzelőanyag-tartály alkotja, melynek alsó részén az égéstermék és gázok elvezetésére szolgáló hosszirányú nyílással ellátott tűzálló idom található. A kazán szívét képező jóminőségű tűzálló fúvóka megbízható üzemeltetést biztosít szélsőségesen magas, C körüli üzemi hőmérséklet mellett is. Az egyes tűzálló idomok akár C hőmérséklet mellett is ellenállóak. A kazán hamutartó körüli részén növekszik az égéshő, miközben a felületi hőmérséklet emelkedik, ezt követően pedig égéskatalizátorként szolgál, amely a káros emissziók kazánban történő elégését biztosítja, aminek köszönhetően megakadályozza, hogy a kéményen keresztül távozzanak, majd a környező légkörbe kerüljenek. A tűzálló idomok anyagának, valamint gyártási folyamatának kiválasztására nagyon szigorú hangsúlyt fektettünk. Ezen idomok alakjának kifejlesztésére sokéves tapasztalatok alapján került sor, mégpedig úgy, hogy az a lehető legjobb paraméterekkel rendelkezzen. Az idomok a kazán működése alatt hőterheltek, ezért megfelelően több részre osztódnak, hogy így lehetővé váljon károsodásmentes kiterjedésük. Speciálisan kialakított kemencékben elhelyezve, minden egyes idom né- hány napig tartó lágyítási folyamatban részesül, amely során szert tesz a szükséges mechanikai tulajdonságokra, ugyanakkor meg is szárad. A magasszintű szilárdság érdekében az idomdarab gyártási anyaga speciális acél mikrobetéttel erősített. Ez az egyedülálló gyártási folyamat hosszú élettartamot biztosít a tűzálló idomok számára. Az égéstérben, a fúvóka alatt található a tűzálló hamutartó DP: A kazántest hátsó részében található a függőleges füstgázcsatorna, felső részén felfűtő csappantyúval ellátva. Ugyanitt található a kéményhez csatlakozó elszívó cső is DPX a 7000 SLX a kazántest hátsó részében található a csöves hőcserélő, felső részén felfűtő csappantyúval ellátva. Ugyanitt található a kéményhez csatlakozó elszívó cső is. A 6000 DPX, 7000 SLX kazánok modellsora esetében a beszerelés helyén lehetőség nyílik ennek horizontális vagy vertikális irányba történő elfordítására. Az ATTACK kazánok felső részén, az elülső falon van a betöltő ajtó, alul a hamuajtó. 16 Fontos, hogy a kazánajtók és a kazán égéstere jól el legyenek szigetelve egymástól, azok egyszerű kezelése érdekében. A szigetelés biztosítja, hogy maximális kazánteljesítménynél ne legyen a kazánajtók felülete sokkal melegebb, mint a környezeti hőmérséklet. Ennek érdekében az ATTACK kazánok nagyon jó minőségű préselt szigetelőanyaggal vannak ellátva, amelynek a hagyományos szigetelőanyagokkal szemben fő jellegzetessége az alacsony hőátadási tényező, az alacsony fajsúly, valamint elegendő szilárdság. Nem kíméletes kezelés esetén a kazánajtóban pléhlemez nyújt külön védelmet DP: a felső fedél elülső részén található a felfűtő csappantyú működtető karja, a hátsó részen pedig az elsődleges és másodlagos levegő áramlási csatornája szabályozó csappantyúval, amelyben magas hőmérsékletet ér el. A kazántest külső része a kazánfal külső felülete alá helyezett ásványgyapottal szigetelt. A kazán felső részében található az elektromechanikus szabályozás vezérlőpanelje. A kazán külalakját porszórt bevonat biztosítja. A kazán biztonsági termosztáttal rendelkezik, amely készültségi állapotban, 95 C hőmérséklet meghaladását követően elektromosan leállítja a ventilátort. MODELLSORA 6000 DPX ÉS 7000 SLX Az ATTACK kazán DPX, SLX változata nagyhatékonyságú csöves hőcserélővel van ellátva, amely a hatásfok növelése érdekében speciális mozgatható, ugyanakkor a hőcserélő tisztításáért is felelős turbulátorokkal van felszerelve. A kazán elülső részén található az elsődleges és másodlagos levegő áramlási csatornája. Az elsődleges levegő beáramlása a betöltő nyíláson, a másodlagos levegő beáramlása az égő fúvókán keresztül történik. A kazán felfűtő csappantyúval van ellátva, amely a betöltő ajó kinyitásakor és bezárásakor automatikusan elzár. A felfűtő csappantyú közvetlen füstgáz elszívást biztosít a betöltő garatból a kürtőbe, ugyanakkor segíti a kazán egyszerűbb felfűtését is. A gyártó elvégzi a csappantyún az elsődleges és másodlagos levegő elválasztásához szükséges alapbeállításokat. Az ATTACK DPX LAMBDA Touch változat esetében ez a beállítás automatikusan, az elektromos szervomeghajtások segítségével, a kazán üzemeltetése alatt, a lambda szonda adatainak kiértékelésével történik. A lambda szonda segítségével történő tüzelésvezérlés optimális üzemeltetési feltételeket biztosít, amelyek mellett a kazán eléri a legmagasabb hatásfokot, illetve minimalizálja a káros emisszió-képződést. A kazán minden szükséges üzemeltetési és biztonsági eleel rendelkezik. A kazántermosztát biztosítja az üzemeltetést, valamint a fűtővíz választott hőmérsékletének megtartását.

17 , , FAPIROLÍZIS A faelgázosítás egy már ismert technológia újbóli felfedezése, amely javítja a fatüzelés hatékonyságát. Égés alatt egy anyag hirtelen, oxigénnel történő egyesülésének folyamatát (oxidáció) értjük, miközben hő szabadul fel. A pirolitikus kazán működését három folyamatba soroljuk a be- töltő garatban elhelyezett faanyag tüzelése és szárítása, a fa termikus bomlása magas hőmérsékletnél, majd a fagáz felszabadulása elegendő oxigénmennyiség beáramlásának hiányában, és annak elégése a tűzálló fúvókában másodlagos levegő beáramlásával. A KAZÁN MŰKÖDÉSE A tüzelőanyag ismételt betöltése során 200 C hőmérséklet alatt a fa kiszárad. A fúvókák közelében, C hőmérsékleten, korlátozott légáramlás mellett a fa bomlásnak indul, majd fagáz szabadul fel, és szilárd összetevők keletkeznek. A felszabadult gáz a fúvókába kerül, ahol megfelelő másodlagos levegő áramlása esetén ég és meleget áraszt. A fennmaradt nem elégethető részeket a fúvóka a hamutartóba juttatja. A faelgázosítás előnye, hogy a tüzelés minden egyes fázisa esetében optimális feltételekről van szó, aminek köszönhetően magas hőmérsékletnél a fa összetevőiben jelenlévő vegyi anyagok pontosabb tüzelésére, a tűzálló fúvókák emissziós értékének hatékonyabb csökkenésére, a tüzelési folyamat magasabb hatásfokának elérésére, sőt tüzelőanyag megtakarítására kerül sor. Faanyagszárítás Hevítés Gázösszetevők felszabadulása Gázégetés Gázégés, CO csökkenés Fagáz Bizonyos körülmények között (hőmérséklet, légáramlás) a fa gáz-, cseppfolyós és szilárd halmazállapotú összetevőinek bomlására kerül sor. Esetünkben a gázösszetevő a fagáz, szilárd összetevő a lényegében tiszta szénként megjelenő faszén. A fagáz a fa felmelegedésével viszont minimális oxigénáramlás mellett keletkezik, tehát csak képződéséről, nem pedig tüzeléséről van szó. Az anyag fűtőértékét a gyúlékony anyagok kémiai összetétele, valamint tartalma alapján határozzuk meg. A fagáz 20 % hidrogént À, 20 % gyúlékony szén-monoxidot Á, 010 % metánt  és % nem gyúlékony nitrogént tartalmaz Ã. A magas inert nitrogéntartalomnak köszönhetően a fagáz fűtőértéke 3,58,9 MJ/m3 értékek között mozog. 17

18 , , A KÜRTŐ BESZERELÉSE TÜZELŐANYAG A kürtő tájolása a perem 180 -os elfordításával vízszintesen vagy függőlegesen történhet. Az előírt tüzelőanyag a száraz hasított, min. 12 %, max. 20 % nedvességtartaloal bíró fahasáb. A kazán nem alkalmas fűrészpor, illetve apró fahulladék tüzelésére. Nagy fadarabokból álló, vastag fahasábokat tartalmazó fahulladék is tüzelhető. A fahasábokkal csak kismennyiségű apró fahulladék tüzelhető (max. 10 %). A kazán teljesítménye a fa nedvességtartalmának fokától függ. A kazán teljesítménye és funkciója legfeljebb 20 %-os nedvességtartalomig garantált. Az ATTACK PELLET BURNER égő javasolt tüzelőanyaga a DIN szabványnak 12 %-os nedvességtartalmú, 610 átmérőjű, max. 35 hosszú, 1% hamumennyiséggel bíró fapellet. Alternatív tüzelőanyagok tüzelésének lehetősége (pl. olivamag, magzúzalék). Ideális esetben az összes előírt tüzelőanyag fűtőértéke 1517,5 MJ/kg. a kazán túlmelegedése elleni védelem SL X AT TA CK AS O AT VE TA N T CK RO P Az ATTACK kazánok DP, DPX, SLX változatainak mindegyike túlmelegedés elleni hőcserélővel felszerelt. Az STS 20 szelep bekötését követően a kazán hátsó részében található érzékelő úgy védi a kazánt a felmelegedés ellen, hogy a kazánvíz 95 C hőmérséklet meghaladtával vizet enged a vízhálózatból a hűtőkörbe, amely elveszi a fölösleges hőt, majd elvezeti azt. AT TA CK D P, D PX, példa a beszerelésre Az ATTACK DP, DPX, SLX ATTACK AS akkumulációs tartályhoz és napkollektorokhoz csatlakoztatásához megfelelő méretű kazánház biztosítása szükséges.

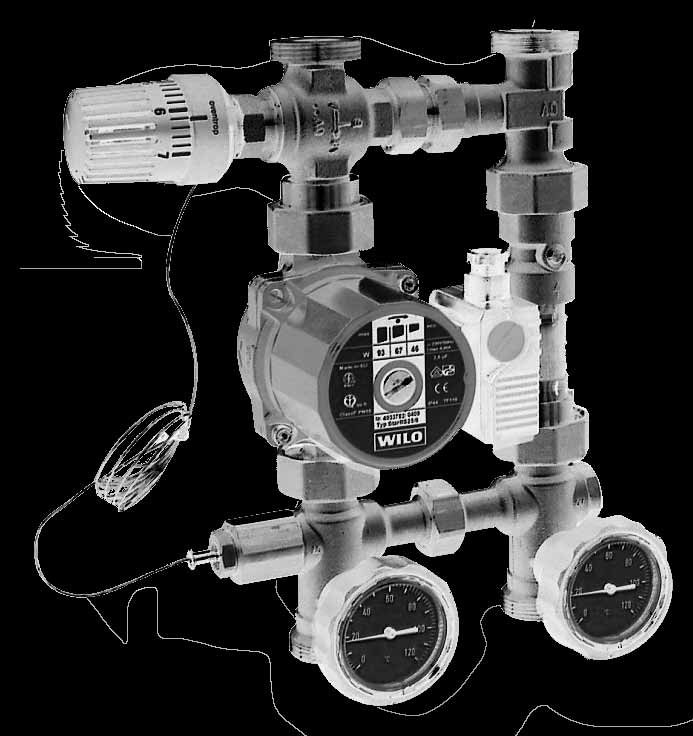

19 , , A KAZÁN VÉDELME ÉS ÉLETTARTAMÁNAK NÖVELÉSE REGUMAT ATTACK-OVENTROP A kazánba lépő visszatérő víz alacsony hőmérséklete (50 C alatt) esetén a kazán belső acélfalain káros savak, kondenzátum és kátrány képződésére kerül sor, amelyek hatása a kazán acélfalainak megrongálódásához vezet. A Regumat ATTACK-OVENTROP használata megfelelő megoldásnak, valamint a kazán élettartamának növelésére alkalmas módszernek bizonyul ezen kedvezőtlen jelenségek ellen. A keverő berendezés bekötésével kazán és fűtési kör alakul ki. Az ATTACK-OVENTROP keverő berendezés a termosztátfejek 56-os fokozatra állításával 65 C on tartja a kazánba lépő visszatérő víz hőmérsékletét, ezzel pedig megakadályozza a kazán acélfalainak megrongálódását. Az ATTACK-OVENTROP keverő berendezés jelentősen hosszabb élettartamot biztosít a kazánnak. A Regumat ATTACK-OVENTROP keverő berendezés háromutas keverőventilből, hajszálcsővel ellátott termosztátfejből, bypassból, önellátó cirkulációhoz szükséges szelepből (természetes cirkuláció), háromfokozatú keringetőszivattyúból, elzárószelepekből, hőmérőkből és hőszigetelőkből áll. Az említett megoldás előnye a kezelés tömörségében, egyszerűségében, valamint a kazán acélhőcserélőjének védelembiztosításában rejlik. Regumat ATTACK-OVENTROP a következő kazántípusok számára: ATTACK DP 2535, ATTACK DPX 1535, ATTACK SLX 2035, ATTACK PELLET 30 Plus, ATTACK WOOD & PELLET 25: típus DN25 / megrendelhető alacsony energiafogyasztású szivattyúval ATTACK DP 4595, ATTACK DPX 4045, ATTACK SLX 40 55: típus DN32 szabályozófejjel ellátott háromutas keverőventil bypass REGUMAT ATTACK-OVENTROP Átmérő DN25 DN32 Max. nyomás 10 bar 10bar Max. hőmérséklet 120 C 120 C Kvs érték 3,9 5,3 Tömítés vastagsága Tömítés hossza Tengelytávolság elzárószelep önellátó cirkulációhoz keringető szivattyú hőmérő KIMENETI gömb elzárószelep BEMENETI gömb elzárószelep ATTACK KAZÁNOK TARTOZÉKAI ATTACK PUFFERTARTÁLYOK Az ATTACK, s.r.o. társaság az puffertartályok legnagyobb gyártója Szlovákiában, és a legszélesebb választékot kínálja. ATTACK AK, ATTACK AS PUFFERTARTÁLYOK Az ATTACK AK, AS puffertartályok az akkumulációhoz és a hőenergia szállításához a kazánból a biomasszára, pl. ATTACK DP, DPX, SLX, PELLET 30 Automatic Plus, WOOD & PELLET stb. szükséges minőségi acélból készülnek. Ráadásul az ATTACK AS modell el van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. ATTACK AK: 9x csőtoldat G 1 1/2", 4x csőtoldat G 1/2" ATTACK AS: 9x csőtoldat G 1 1/2", 4x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör 19

20 , , ATTACK HR, ATTACK HRS Az ATTACK HR, HRS puffertartályok minőségi acélból készültek, amelyek nem csak a víz akkumulálására szolgálnak, hanem belső zománcozott tartállyal a HMV előállítására is. Az ATTACK HRS modell el van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. Az ilyen típusú tartályokba be van építve egy magnézium anód a HMV tárolókba a fokozott korrózióállóság ellen. ATTACK HR: 10x csőtoldat G 1 1/2", 6x csőtoldat G 1/2", 2x csőtoldat G 1" HMV ATTACK HRS: 10x csőtoldat G 1 1/2", 6x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör, 2x csőtoldat G 1" HMV ATTACK TUV, ATTACK TUVS Az ATTACK TUV, TUVS puffertartályok minőségi acélból készültek, amelyek nemcsak a víz akkumulálására szolgálnak, hanem réz spirálban a HMV előállítására. Az ATTACK TUVS modell el van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. ATTACK TUV: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2", 2x csőtoldat G 1" HMV ATTACK TUVS: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör, 2x csőtoldat G 1" HMV ATTACK S, ATTACK SS AKKUMULÁCIÓS RÉTEGES TARTÁLYOK ATTACK S Az ATTACK AK típusból indul ki. A belső tárolóba be van építve egy lemez és réteges cső, amely a víz rétegeződősét teszi lehetővé a hőmérséklet szerint. Ez a kialakítási elem biztosítja a különböző hőmérsékletű vízrétegeket a bemeneteknél és kimeneteknél. ATTACK SS - Az ATTACK AS a ATTACK S típusból indul ki. El van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. ATTACK S: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2" ATTACK SS: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör AZ Puffertartályok TELEPÍTÉSÉNEK ELŐNYEI: a kazán nem egységes teljesítményének kiegyenlítése és nagyobb kényelem alacsonyabb tüzelőanyag-fogyasztás a kazán optimális hatékonysággal teljes teljesítményen dolgozik a kazán és a kémény hosszú élettartama ha teljes erővel műkö-y ATTACK REGUMAX EKVITERMIKUS SZABÁLYOZÓ Az ATTACK REGUMAX ekvitermikus szabályozó az ATTACK PELLET 30 AUTOMATIC Plus pellet kazánok egyik legjobb szabályozó eleme. Fűtési rendszerek szabályozására szolgál, beleértve a használati melegvíz szabályozását is. Alacsonyhőmérsékletű és melegvizes fűtési rendszerek szabályozására is használható. Kétféle szobaegységhez is beköthető (kijelző nélküli és kijelzős). Az ATTACK REGUMAX ekvitermikus szabályozó egyszerű bekötést és egyben szélesskálájú felhasználást foglal magába. 20 y dik, a kátrány és a savak képződése minimális kombinálható más fűtési módszerekkel (akkumulációs áram, szolár berendezés) a radiátorok kombinálhatók a talajfűtéssel kényelmesebb vezérlés Az összes puffertartály modeljeinek a műszaki adatait megtekintheti a web oldalunkon A FŰTÉSI RENDSZERBEN A KÖVETKEZŐK SZABÁLYOZHATÓAK AZ ATTACK REGUMAX SZABÁLYOZÓ SEGÍTSÉGÉVEL: a faelgázosító kazán primer kazánköre a puffertartályok töltése és merítése HMV szoláris rendszer vagy a központi fűtés utánfűtése több fűtési kör különböző y hőmérsékleti szinttel alternatív hőforrás HMV melegítése szabadon programozható bemenetek

21 ÜZEMMÓDOK , VEZÉRLŐPANEL Időbeállítással, időbeállítás nélkül történő fűtés, gátló üzeód, nyári üzeód, kézi üzeód, automatikus vezérlésű üzeód. Saját heti időbeosztás szerinti fűtés, HMV fűtés egyhetes időbeosztással, 15 szünidő-periódus. MŰSZAKI ADATOK Hálózati feszültség ~ 230 V +6 % / -10 % Frekvencia Hz Bemenet max. 5,8 VA Javasolt biztosíték max. 6,3 VA lassú Védelmi fok IP 30 Méretek (beleértve a lapot) 144 x 96 x 75 (sz x ma x mé) Multifunkciós gomb Egyszerű beállítás elfordítással és megnyomással Multifunkciós kijelző háttérvilágítással és érthetően feltüntetett adatokkal Beállítási gombok kézi vezérlés Gyors hozzáférés gombjai Kívánt napi hőmérséklet Összes fűtési program kiválasztása ÓRAMŰKÖDÉS , Fűtési görbék beállítása Kívánt hőmérsékletcsökkenés Információ a hőmérséklet értékeinek és az üzemeltetési állapot megtekintésee EGYSZERŰ BESZERELÉS Kívánt HMV hőmérséklet AZ ATTACK REGUMAX SZABÁLYOZÓ ELŐNYEI Az egyszerű beszerelést a kapcsolótábla, bekötési modul vagy falra szerelésre alkalmas rugós bekötési modul biztosítja. Szélesskálájú felhasználás, gazdasági előny Előre beállított programok a tervezés és üzembe helyezés megkönnyítése érdekében Többnyelvű menü CZ, DE, GB, FR, IT, NL, ES, PT, HU, PL, RO, RU, TR, S, N Intuitív vezérlés gombok, jelek, egyszerű multifunkciós gomb, nagyméretű szövegkijelző segítségével A rendszer egyszerű terjesztése kis hálózat keretén belül - több szabályozó kounikációs hálózatba való kapcsolása Külső kapcsolási modem, amely a szabályozók üzeódjainak távkapcsolását teszi lehetővé A fűtési rendszer ügyes vezérlése, amely a legmagasabb kezelési kényelmet nyújtja A kazánvíz ekvitermikus vezérlése A fűtési rendszerek különböző változatainak magasfokú univerzalitása a faelgázosító kazán felhasználásának köszönhetően PÉLDA AZ ATTACK REGUMAX SZABÁLYOZÓ BESZERELÉSÉRE DPD50 Az ATTACK REGUMAX szabályozó univerzális beszerelése külső HMV tartállyal, két keverőkörrel, szoláris lapokkal és szilárd tüzelésű melegfordisplay - DPD45 rással történik. NO DISP. - DPD44 (33) - VF2 (24,25) - BUS A, BUS B (26) - AF (OT) DPD51 (15) - MKP2 (MCP-2) (5) - SLP (28) - SF (TUV) DPD53 DPD51 M OT57 DPD51 A A (11) - VA2 (S. CER) (30) - VE1 (BOSF) M 2-6 bar C OT57 DPD52 DPD51 (10) - VA1 (35) - KSPF (SBUFF) (32) - VE3 (BU-2) (3) - DKP (29) - VF1 (9) - MKP1 (MCP-1) (6, 7, 8) - MK1 (27) - VF/KF (31) - VE2 (BU) DPD52 DPD51 DPD52 REGUMAX (34) - KVLF (SOLAR) DPD35, DPD55, DPD58 (12,13,14) - MK2 Alternatív kazán: ATTACK KT ATTACK PELLET 30 (1, 2) - 21
