1 ATTACK DPX STANDARD / PROFI / LAMBDA FAELGÁZOSÍTÓ KAZÁN W W W. A T T A C K. S K

2 AZ ATTACK, S.R.O. VÁLLALATRÓL A legnagyobb szlovák hőtechnikagyártó, amely csak szlovák tőkével rendelkezik és egy tulajdonosa van. Már 17 éve van jelen a piacon, és ezidő alatt a világ több, mint 46 országában terjeszkedett. A szilárd tüzelésű, pellet, illetve biomassza, földgáz és LPG gázkazánok legszélesebb skáláját kínálja. Az ATTACK, s.r.o fő célja és filozófiája kiváló, jóminőségű, működőképes, modern dizájnnal ellátott termékek fejlesztése, amelyek tekintettel a környezetre, valamint kedvező árra a legmagasabb tüzelési hatásfokot érik el. TERMÉKPORTFÓLIO Az ATTACK, s.r.o. termékportfóliójának jellegzetessége, hogy termékek széles skáláját kínálja, amelyek az adott termék típusa, teljesítménye, tüzelőanyagának típusa földgáz, LPG, szilárd tüzelőanyag vagy pellet, illetve biomassza alapján különböztethetőek meg. Jelenleg az ATTACK s.r.o. a legnagyobb DÍJAK termékportfólióval rendelkezik, valamint minden egyes csoport választási lehetőségek hosszú sorát kínálja a különböző változatok, illetve teljesítmények tekintetében. TERMÉKEK ATTACK DP és ATTACK DPX 2 termékcsalád 32 modell Pellet kazánok, pellet égők 4 modell Beltéri pellet kandallók (légteres és vízteres is) 30 modell Szilárd és pellet tüzelésű öntöttvas kazánok 22 modell Puffertartály 74 modell Szoláris technika 18 szoláris berendezés Fali kondenzációs gázkazánok 6 modell Fali atmoszferikus gázkazánok 6 modell Álló öntöttvas gázkazánok 92 modell HMV tárolók (közvetlen és közvetett melegítésű 4 modell Fali villanykazán 4 modell Radiátor 855 modell és más tartozékok, valamint alkatrészek 32 modell BIZONYÍTVÁNYOK Az ATTACK, s.r.o. ISO 9001 minőségi bizonyítvánnyal rendelkezik: Kazánok tervezéséért és fejlesztéséért, Kazánok gyártásáért, Berendezések és kazánok szervizeléséért Az ATTACK, s.r.o. célja, hogy a saját osztályában minden egyes terméke a legjobbakhoz tartozzon. Erről leginkább azon díjak sora tanúskodik, amelyre különböző nemzetközi, illetve hazai kiállítás során tett szert. A díjakat, amelyekben a kiválasztott termékek szinte mindegyike részesült, egy többtagú szakmai bizottság osztja ki. 2 Az ATTACK termékek mindegyike minőségi és prémium termék, amely a legújabb kutatások alapján a legmodernebb technológiával készült. A termékek CE, TÜV, GOST műszaki vizsgálati intézeteiben jóvá hagyott minőségi bizonyítvánnyokkal rendelkeznek.

3 KUTATÁS ÉS FEJLESZTÉS Az ATTACK, s.r.o. saját kutató és fejlesztési központtal rendelkezik. A vállalat előnyben részesíti a kiváló minőségű kifinomult, innovatív termékek fejlesztését, amelyek képesek megállni a helyüket a konkurenciaharcban, mind európai, mind világpiaci viszonylatban. Az ATTACK termékek mindegyike a rávonatkozó normákkal, specifikációkkal, jogi és más előírásokkal összhangban kerülnek ajánlásra, illetve fejlesztésre. A megfelelő komponensek kiválasztása a legszigorúbb jóváhagyási kritériumok alapján történik, és az ATTACK kazánok esetében csakis neves cégek megbízható, hosszúéves üzemeltetéssel igazolt komponenseit és anyagait lehet felhasznáni. Az ATTACK, s.r.o. nem működik együtt más gyártókkal a fejlesztés során, valamint arra törekszik, hogy mindig egy lépéssel a konkurencia előtt álljon. AZ ATTACK ELŐÁLLÍTÓ ÜZEME Álló és falikazánok beszerelése Az ATTACK s.r.o. termékei saját gyártócsarnokokban kerülnek előállításra, ahol a gyártás öntöttvas és acél biomassza kazánokra, fali gázkazánokra és öntöttvas állókazánokra tagolódik. Biomassza kazánok gyártása Az ATTACK s.r.o. a kazángyártás legújabb és legmodernebb technológiáival rendelkezik (robotizált hegesztő részleg, lézeres részleg stb.), ami több területen kimagasló a jelenlegi európai standardot tekintve, valamint jelentősen növeli a végtermékek minőségét. A biomassza kazánok gyártási technológiája Az ATTACK termékek a legmagasabb követelményeknek megfelelő minőséggel rendelkeznek. A kazánok speciális kazánlemezekből készültek. MIÉRT VÁLASSZA AZ ATTACK-OT? 17 éves működése alatt több, mint terméket gyártott Az ATTACK termékek a legmodernebb technológiákkal készültek Innovatív megoldásokkal rendelkezik A termékek kiváló fogyasztási és emissziós értékekkel rendelkeznek Teljeskörű technikai segítség Legjobb minőségű, működésű csúcstermékek kiváló dizájnnal Az ügyfelek és üzletfelek a világ bármely részén igényelhetnek termékképzést. Biomassza termékek széles skálája, gáz- és szoláris technika ugyanattól a gyártótól EXPORT TEVÉKENYSÉG Az ATTACK s.r.o. exporttevékenysége jelenleg több, mint 46 országra vonatkozik, számuk pedig egyre nő. Termékeit az EÚ összes országába, USA-ba, Kanadába, valamint Új-Zélandra is szállítja. Külföldön legnagyobb érdeklődésnek a modern faelgázosító és pellet kazán örvend, amelyekre jelenleg leginkább az európai és az amerikai kontinensen van kereslet. Ugyanakkor az álló gázkazánok is népszerűek, amelyek a távoli Szibériában is megbízhatóan képviselik cégünket. A különböző országokban különböző termékekre van kereslet. Az ATTACK s.r.o. ezért minden egyes ügyfelet egyedi módon kezel, hogy így konkrét igényeknek tegyen eleget, amivel az elégedett ügyfelek sorát =Export gyarapítja. A széleskörű termékválasztéknak köszönhetően a cég tényleg eleget tud tenni minden egyes ügyfél igényeinek. 3

4 ATTACK DPX FATÜZELÉSŰ FAELGÁZOSÍTÓ KAZÁN Az ATTACK ATTACK DPX STANDARD, PROFI és LAMBDA faelgázosító kazánok családi házak, hétvégi házak, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. Az ATTACK DPX kazán előírt tüzelőanyaga a száraz fa. A töltő adagoló teljes kihasználása mellett lehetséges a 8 12 órán át tartó folyamatos égés. A KAZÁN ELŐNYEI Modern dizájn Magas hatásfokú égéstermék-víz csöves hőcserélő 90 %-ig terjedő, magas hatásfokú tüzelés = alacsony tüzelőanyag-fogyasztás, alacsony emisszió- és hamuképződési szint A gyártott kazánok széles teljesítményskálája három kivitelezésben: kw Lambda szondával történő tüzelés lehetősége Az elszívó ventilátor egyenletes és hatékony tüzelést, valamint pormentes üzemeltetést biztosít A ventilátor folyamatos modulációja Puha és kemény fa tüzelése A kazán nagy betöltőnyílással rendelkezik, amely hosszantartóbb tüzelést biztosít egy adag fa betöltésével Nagy fahasábok betöltésének lehetősége Minimális hulladékmennyiség Egyszerű kezelés és tisztítás A kazán automatikus leállása a tüzelőanyag elégésekor A felfűtő csappantyú automatikus vezérlése, amely összefüggésben áll a betöltő ajtó nyitásával és zárásával Az elszívó ventillátor biztosítja az egyenletes és hatékony tüzelést és pormentes üzemeltetést A ventilátor folyamatos modulációja Után-hűtőkörrel van felszerelve, a kazánban lévő víz túlmelegedése ellen A kazán előállítása minőségi 6 mm vastag kazán acél felhasználásával történt C-ig ellenálló tűzálló beton idomokkal rendelkezik A kazán megfelel az európai EN303-5 szabvány legfelső osztályozási feltételeinek MÉRETEK 4

5 MŰSZAKI ADATOK Egység DPX15 DPX25 DPX30 DPX35 DPX40 Névleges teljesítmény (Standard) Paraméter kw DPX45 45 Teljesítménytartomány (Profi, LAMBDA) kw Hőcserélő felület m2 1,98 2,52 2,78 2,78 3,03 3,03 Betöltő kamra térfogata dm Betöltő ajtó mérete mm 235 x x x x x x 445 Előírt kéményhuzat Pa Maximális víztúlnyomás kpa kg Elvezető nyílás keresztmetszete A kazán tömege mm Kazán magassága A mm Kazán szélessége B mm Kazán mélysége C mm A betöltő kamra hossza D mm Bemenet átmérője " G 6/4" Kimenet átmérője " G 6/4" G 2" Fedettség mértéke IP Elektromos bemenő teljesítmény W Kazán hatásfoka % 91,3 90,4 90,1 90,1 90,2 90,2 G 2" 21 A kazán osztálya CO szerint (EN 303-5) Füstgázhőmérséklet névleges teljesítménynél C Füstgáz tömegáram névleges teljesítménynél kg/s 0,019 0,019 0,021 0,021 0,027 0,027 Maximális zajszint db 65 Tüzelőanyag típusa min. 12 % max. 20 % nedvességtartalmú, mm nagyságú fadarab Átlagos tüzelőanyag-fogyasztás Tájékoztató jellegű szezonális tüzelőanyag-fogyasztás Maximális fahasábhossz kgh -1 3,9 6,5 7,8 9,1 10,4 11, kw = 0,9 m3 mm Kazánvíz térfogata l A puffertartály javasolt térfogata l Csatlakozási feszültség V / Hz ~ 230 / 50 A fűtővíz hőmérsékletének beállítási tartománya C Szobahőmérséklet beállítási tartománya C A kazánszabályozó kontaktok terhelhetősége (Profi) 2 A / 230 V 5

6 AZ ATTACK DPX KAZÁN VÁLTOZATAI Az ATTACK DPX faelgázosító kazánnak háromféle szabályozása van: STANDARD, PROFI és LAMBDA. AZ ÚJ ATTACK DPX TERMÉKSOR FŐ ELŐNYEI Az új ATTACK DPX terméksor hatékonyabb, égéstermék-víz csöves hőcserélővel van ellátva. A hőcserélőben speciális mozgatható turbulátorok találhatóak, amelyek a füstgáz hőcserélőn keresztül történő turbulens áramlásának fékezésére, illetve kialakítására szolgálnak, ami segítségével a hőcserélő acélfaláról a kazánvízbe történő hőátadás hatékonyabb lesz. A turbulátorok ugyanakkor a hőcserélő tisztán tartásához is hozzájárulnak, amikor a hőcserélő a leghatékonyabb üzemeltetési paramétereket, tehát magas hatásfokot ér el. Műszaki szempontból magas hatásfokú, alacsony füstgázhőmérséklettel, hatékonyabb tüzelési folyamattal rendelkező kazánokról van szó. Az ATTAK DPX maximális hatásfoka 90 %. A hatékonyabb ATTACK DPX kazánok beszerelése az üzemeltetési költségek csökkenését eredményezi, ami az alacsonyabb hatásfokú kazánokra nem jellemző. Össztársadalmi szempontból környezetbarát, fa biomassza tüzelésére alkalmas forrásról van szó, amely CO2 semleges tüzelőanyag. A káros emisszió-képződést tekintve a LAMBDA verzió üzemeltetése során a CO-koncentráció átlagértéke a 200 mg/m3 szintet éri el, ez átszámolva 10% O2 az égéstermékekben. Az érvényes európai EN303-5 szabályzat szerint, amely tartalmazza a kazánok szilárd tüzelőanyag szerinti osztályozását, illetve az emissziók hatásfoka és kepződése alapján történő besorolást az egyes osztályokba, az ATTACK DPX (LAMBDA kivitelezés) a norma szerinti legjobb osztályban több, mint 25-ször alacsonyabb szintet ér el a káros CO tüzelőanyag-emissziókoncentráció, mint a megengedett mennyiség! 6 ATTACK DPX StandarD Az ATTACK DPX Standard faelgázosító kazán kazán- és füstgáztermosztáttal rendelkezik. JELLEMZÉS: 1. Reset (visszaállítés) a kazán túlmelegedés elleni védelme (110 C hőmérséklet elérését követően a kazán kikapcsol) 2. Biztosíték a kazán rövidzárlata ellen 3. Főkapcsoló a kazán beindítására és szükség esetén annak teljes kikapcsolására szolgál 4. Füstgáztermosztát a füstgáz hőmérsékletének a beállított érték alá csökkenése esetén a ventilátor kikapcsol 5. Kazántermosztát a kazánvíz maximális hőmérsékletének beállítására szolgál (a beállított hőmérséklet túllépése esetén a ventilátor kikapcsol, és a kazán minimális teljesítményen üzemel. A hőmérséklet csökkenése után a ventilátor újra bekapcsol, és a kazán ismét maximális teljesítményen üzemel). 6. Termomanométer a kazánból kilépő víz hőmérsékletét és az aktuális kazánvíznyomást mutatja

7 ATTACK DPX PROFI ATTACK DPX LAMBDA Az ATTACK DPX Profi faelgázosíó kazán elektromos szabályozóval ellátott berendezés, amely a vízteres kazánok hőmérsékletének szabályozására szolgál fatüzelés céljából. Az ATTACK DPX Profi kivitelezés a Standard kivitelezéssel szemben nagyobb felhasználói kényelmet, teljesítménymo dulációt biztosít, amely hozzájárul a legoptimálisabb paraméterek eléréséhez a fatüzelés során. A szabályozó állandóan méri a vízhőmérsékletet, a mért értéket pedig a kijelzőn mutatja. Ezenkívül irányítja a füstgáz szelepet, valamint a HMV szivattyút. Az ATTACK DPX LAMBDA faelgázosító kazán figyelembe véve a kiváló emissziós és hatékonysági értékek elérését, a tüzelési folyamat vezérlésének legelőrehaladottabb technikájával rendelkezik. A vezérlés a Lambda szondájának oxigénre vonatkozó, valamint a kazánhőmérséklet és a füstgáz hőmérsékletének adatai alapján képes önállóan irányítani az elsődlegesen és másodlagosan bevezetett levegőmennyiséget. Az összes üzemeltetési paraméter áttekinthető, többsoros LCD képernyőn jelenik meg. A paraméterek változtatása a kazán vezérlőpanelén található gombok megnyomásával lehetséges. Az esetleges hiba- vagy vészjelzésekről a LED dióda értesít. A tüzelőanyag eltüzelésével a kazán a füstgáz hőmérsékletétől vagy a füstgázban található oxigén percentuális értékétől függően automatikusan kikapcsol. Az ATTACK DPX kazánok mindegyike ellátható járulékos szabályozóval, amely a puffertartály, a szoláris panelek, és más, a vásárlói igénynek megfelelő fűtőrendszerekben lezajló átvitelek hőenergia-forrásának vezérlését biztosítja. JELLEMZÉS: 1. Főkapcsoló 2. A kazán hőmérsékletének és adatainak kijelzője 3. A póttermosztát jelzőlámpája 4. A kazántermosztát gombja 5. A póttermosztát gombja 6. STOP gomb / Paraméterek kiválasztása / Riasztás kikapcsolása 7. START gomb / Paraméterek kiválasztása 8. Szerviz üzemmód beállításának START gombja / Beállítások megerősítése / Keringető szivattyú jelzőlámpája / Programozás kezdetének gombja szerviz üzemmódban / beállítások megerősítése 9. Keringető szivattyú jelzőlámpái 10. Termomanométer a kazánhőmérsékletet mutatja Az elektronikus szabályozó hátulnézete: 1. Többfunkciós kimenet 2. Póttermosztátok bekötése 3. 2 A biztosíték LEÍRÁS: 1. A kazán üzemeltetésének jelzőlámpája világít,ha a kazán bekapcsolására a,,+ (5) gomb megnyomásával került sor,kikapcsol a tüzelőanyag elégésével,esetleg manuális,,- (6) gomb megnyomása után kapcsol ki. 2. Hibaüzenet jelzőlámpája abban az esetben világít ha a füstgázhőmérséklete helytelen 3. Figyelmeztető üzenetek jelzőlámpája a hibától függően világít,vagy villog:reset-világít,helytelen kazánvíz hőmérséklete-világít,nagyon magas hőmérsékletvillog,kazán túlmelegedése-ne nyissa ki (90 C feletti kazánhőmérséklet)-villog. 4. Többsoros LCD kijelző kimutatja az üzemeltetési paramétereket és lehetővé teszi a menüben lévő mozgást.ha a kazán müködésen kívül van több mint 15 percig,és nem jelez semmilyen hibát,a kijelző automatikusan kikapcsol. 5. A kazán bekapcsolásának és a paraméterek változtatásának gombja a kijelző világítását kapcsolja be. Többszörös megnyomás után készenlétbe kapcsolja a kazánt. 6. A kazán kikapcsolásának és a paraméterek változtatásának gombja a kazán vészhelyzetben lévő kikapcsolására szolgál. Abban az esetben használható, ha a fűtő rendszerben nincs víz, vagy nem működik a túlmelegedés érzékelő. 7. Enter (a megerősítés és a menübe lépés gombja) a menü belépésére és a kiválasztott értékek tárolására szolgál. 8. Reset visszaállítás ez a gomb a kazán közvetlen védelmére szolgál a túlmelegedés ellen. Ha a kazán vízhőmérséklete túllépi a 95 C, a kazán abban az esetben kikapcsol. A kazánt csak akkor lehet bekapcsolni, ha a kazánban lévő vízhőmérséklet 85 C alá esik a reset gomb tekerése és megnyomása után. 9. Termomanométer a kazán vízhőmérsékletét mutatja 7

8 A KAZÁN JELLEMZÉSE A fatüzelésre szolgáló kazán füstgázelszívó ventilátor felhasználásával a faelgázosítás elvén működik. Az elszívó ventilátor elszívja a füstgázt a kazánból, és a kazán betöltő garatában vákuumot alakít ki. A kazán betöltő garatában létrejövő vákuum biztosítja a betöltő ajtó kinyításának pillanatában a kültérből beáramló tiszta levegő bejutását, amivel megakadályozza a kis porszemcsék bekerülését a betöltő garatból a környezetbe. Az a kazánház, amelyikben ilyen kazán áll, lényegesen pormentesebb. Az ATTACK DPX kazán alapja vízzel hűtött kazántest. A kazántest max. 6 mm vastagságú acélllemezekből készült. A kazán magas hatásfokú csöves hőcserélővel rendelkezik, amely a hatásfok növelése érdekében speciális mozgó turbulátorokkal van ellátva. A turbulátorok ugyanakkor a hőcserélő tisztán tartásához is hozzájárulnak. A kazán két, fúvókával elválasztott kamrával rendelkezik. A kazántest egy részét a tüzelőanyag-tartály alkotja, melynek alsó részén az égéstermék és gázok elvezetésére szolgáló hosszirányú nyílással ellátott tűzálló idom található. A kazán szívét képező jóminőségű tűzálló fúvóka megbízható üzemeltetést biztosít szélsőségesen magas, 1100 C körüli üzemi hőmérséklet mellett is. Az egyes tűzálló idomok akár 1350 C hőmérséklet mellett is ellenállóak. A kazán hamutartó körüli részén növekszik az égéshő, miközben a felületi hőmérséklet emelkedik, ezt követően pedig égéskatalizátorként szolgál, amely a káros emissziók kazánban történő elégését biztosítja, aminek köszönhetően megakadályozza, hogy a kéményen keresztül távozzanak, majd a környező légkörbe kerüljenek. A tűzálló idomok anyagának, valamint gyártási folyamatának kiválasztására nagyon szigorú hangsúlyt fektettünk. Ezen idomok alakjának kifejlesztésére sokéves tapasztalatok alapján került sor, mégpedig úgy, hogy az a lehető legjobb paraméterekkel rendelkez- zen. Az idomok a kazán működése alatt hőter heltek, ezért megfelelően több részre osztódnak, hogy így lehetővé váljon károsodásmentes kiterjedésük. Speciálisan kialakított kemencékben elhelyezve, minden egyes idom néhány napig tartó lágyítási folyamatban részesül, amely során szert tesz a szükséges mechanikai tulajdonságokra, ugyanakkor meg is szárad. A magasszintű szilárdság érdekében az idomdarab gyártási anyaga speciális acél mikrobetéttel erősített. Ez az egyedülálló gyártási folyamat hosszú élettartamot biztosít a tűzálló idomok számára. 8 Az égéstérben, a fúvóka alatt található a tűzálló hamutartó. A kazántest hátsó részében található a függőleges füstgázcsatorna, felső részén csappantyúval ellátva. Ugyanitt található a kéményhez csatlakozó elszívó cső is. A kazántest hátsó részében található a függőleges füstgázcsatorna, felső részén csappantyúval ellátva. Ugyanitt található a kéményhez csatlakozó elszívó cső is, amely a beszerelésnél igény szerint vízszintes és függőleges irányba fordítható. Felül, az elülső falon van a betöltő ajtó, alul a hamuajtó. Fontos, hogy a kazánajtók és a kazán égéstere jól el legyenek szigetelve egymástól, azok egyszerű kezelése érdekében. A szigetelés biztosítja, hogy maximális kazánteljesítménynél ne legyen a kazánajtók felülete sokkal melegebb, mint a környezeti hőmérséklet. Ennek érdekében az ATTACK kazánok nagyon jó minőségű préselt szigetelőanyaggal vannak ellátva, amelynek a hagyományos szigetelőanyagokkal szemben fő jellegzetessége az alacsony hőátadási tényező, az alacsony fajsúly, valamint elegendő szilárdság. Nem kíméletes kezelés esetén a kazánajtóban pléhlemez nyújt külön védelmet. A kazántest külső része a kazánfal külső felülete alá helyezett ásványgyapottal szigetelt. A kazán felső részében található az elektromechanikus szabályozás vezérlőpanelje. A kazán külalakját porszórt bevonat biztosítja. A kazán elülső részén található az elsődleges és másodlagos levegő áramlási csatornája. Az elsődleges levegő beáramlása a betöltő nyíláson, a másodlagos levegő beáramlása az égő fúvókán keresztül történik. A kazán felfűtő csappantyúval van ellátva, amely a betöltő ajó kinyitásakor és bezárásakor automatikusan elzár. A felfűtő csappantyú közvetlen füstgáz elszívást biztosít a betöltő garatból a kürtőbe, ugyanakkor segíti a kazán egyszerűbb felfűtését is. A gyártó elvégzi a csappantyún az elsődleges és másodlagos levegő elválasztásához szükséges alapbeállításokat. Az ATTACK DPX LAMBDA változat esetében ez a beállítás automatikusan, az elektromos szervomeghajtások segítségével, a kazán üzemeltetése alatt, a Lambda szonda adatainak kiértékelésével történik. A Lambda szonda segítségével történő tüzelésvezérlés optimális üzemeltetési feltételeket biztosít, amelyek mellett a kazán eléri a legmagasabb hatásfokot, illetve minimalizálja a káros emisszió-képződést. A kazán minden üzemeltetési és biztonsági elemmel rendelkezik. A kazán biztonsági termosztáttal rendelkezik, amely készültségi állapotban, 95 C hőmérséklet meghaladását követően elektromosan leállítja a ventilátort.

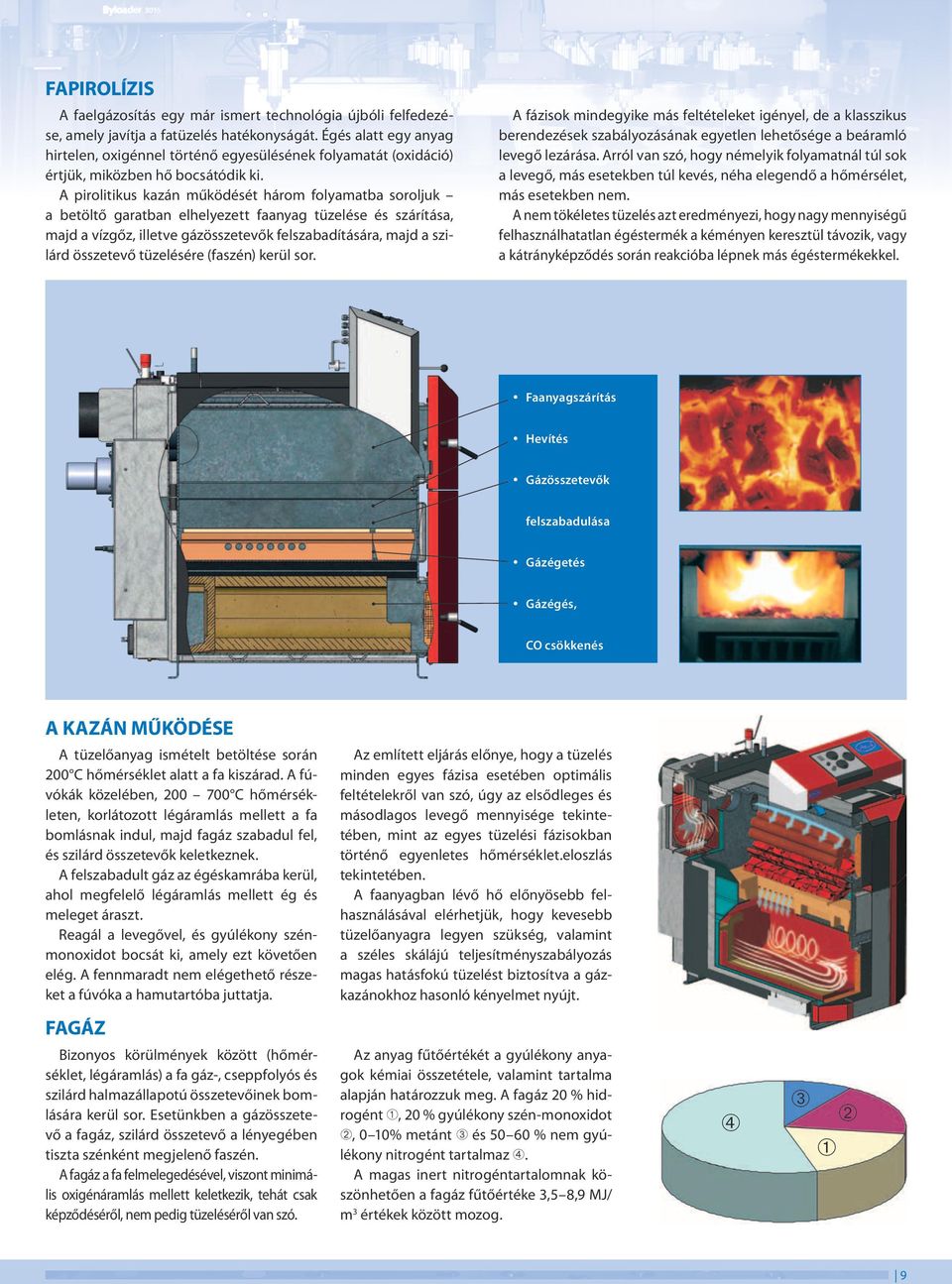

9 FAPIROLÍZIS A faelgázosítás egy már ismert technológia újbóli felfedezése, amely javítja a fatüzelés hatékonyságát. Égés alatt egy anyag hirtelen, oxigénnel történő egyesülésének folyamatát (oxidáció) értjük, miközben hő bocsátódik ki. A pirolitikus kazán működését három folyamatba soroljuk a betöltő garatban elhelyezett faanyag tüzelése és szárítása, majd a vízgőz, illetve gázösszetevők felszabadítására, majd a szilárd összetevő tüzelésére (faszén) kerül sor. A fázisok mindegyike más feltételeket igényel, de a klasszikus berendezések szabályozásának egyetlen lehetősége a beáramló levegő lezárása. Arról van szó, hogy némelyik folyamatnál túl sok a levegő, más esetekben túl kevés, néha elegendő a hőmérsélet, más esetekben nem. A nem tökéletes tüzelés azt eredményezi, hogy nagy mennyiségű felhasználhatatlan égéstermék a kéményen keresztül távozik, vagy a kátrányképződés során reakcióba lépnek más égéstermékekkel. Faanyagszárítás Hevítés Gázösszetevőky felszabadulása Gázégetés Gázégés, y CO csökkenés A KAZÁN MŰKÖDÉSE A tüzelőanyag ismételt betöltése során 200 C hőmérséklet alatt a fa kiszárad. A fúvókák közelében, C hőmérsékleten, korlátozott légáramlás mellett a fa bomlásnak indul, majd fagáz szabadul fel, és szilárd összetevők keletkeznek. A felszabadult gáz az égéskamrába kerül, ahol megfelelő légáramlás mellett ég és meleget áraszt. Reagál a levegővel, és gyúlékony szénmonoxidot bocsát ki, amely ezt követően elég. A fennmaradt nem elégethető részeket a fúvóka a hamutartóba juttatja. Az említett eljárás előnye, hogy a tüzelés minden egyes fázisa esetében optimális feltételekről van szó, úgy az elsődleges és másodlagos levegő mennyisége tekintetében, mint az egyes tüzelési fázisokban történő egyenletes hőmérséklet.eloszlás tekintetében. A faanyagban lévő hő előnyösebb felhasználásával elérhetjük, hogy kevesebb tüzelőanyagra legyen szükség, valamint a széles skálájú teljesítményszabályozás magas hatásfokú tüzelést biztosítva a gázkazánokhoz hasonló kényelmet nyújt. FAGÁZ Bizonyos körülmények között (hőmérséklet, légáramlás) a fa gáz-, cseppfolyós és szilárd halmazállapotú összetevőinek bomlására kerül sor. Esetünkben a gázösszetevő a fagáz, szilárd összetevő a lényegében tiszta szénként megjelenő faszén. A fagáz a fa felmelegedésével, viszont minimális oxigénáramlás mellett keletkezik, tehát csak képződéséről, nem pedig tüzeléséről van szó. Az anyag fűtőértékét a gyúlékony anyagok kémiai összetétele, valamint tartalma alapján határozzuk meg. A fagáz 20 % hidrogént, 20 % gyúlékony szén-monoxidot, 0 10% metánt és % nem gyúlékony nitrogént tartalmaz. A magas inert nitrogéntartalomnak köszönhetően a fagáz fűtőértéke 3,5 8,9 MJ/ m3 értékek között mozog. 9

10 A KÜRTŐ BESZERELÉSE TÜZELŐANYAG A kürtő tájolása a perem 180 -os elfordításával vízszintesen vagy függőlegesen történhet. Az előírt tüzelőanyag a száraz hasított, min. 12 %, max. 20 % nedvességtartalommal bíró, MJ/kg tömegű fahasáb. Nagy fadarabokból álló, vastag fahasábokat tartalmazó fahulladék is tüzelhető. A kazán nem alkalmas fűrészpor, illetve apró fahulladék tüzelésére. A fahasábokkal csak kismennyiségű apró fahulladék tüzelhető (max. 10 %). Az ATTACK DPX kazán hatalmas tüzelőanyag betöltő nyílásával helyettesíti és megszünteti a fával végzett legmunkaigényesebb műveletet is. Ez pedig a nagyobb darabok kisebbekre választásával történik. A kazán teljesítménye a fa nedvességtartalmának fokától függ. A kazán teljesítménye és funkciója 20 %-ig garantált. AZ ATTACK DPX KAZÁN JELLEMZÉSE MAGYARÁZAT: 1. Kazántest 2. Elülső felső fedő 3. A betöltö kamra ajtaja 4. Égéskamra ajtaja 5. Elszívó ventilátor 6. Kémény 7. Elsődleges levegő elszívása 8. Másodlagos levegő elszívása 9. Kazántermosztát 10. A biztonsági termosztát visszaállítása (Reset) 11. Füstgáztermosztát 12. Töltőszelep 13. Főkapcsoló 14. Termomanométer 15. Után-hűtőkör 16. A tisztító nyílás fedele 17. Bemenet 18. Kimenet 19. Kéménycsappantyú működtető karja 20. Kar a turbulátorokhoz 21. Vezérlőpanel 22. Elektromos biztosíték mm O AT VE TA N T CK RO P PÉLDA A BESZERELÉSRE mm D AT TA CK AS AT TA CK Az ATTACK DP kazánok modelljének mindegyike túlmelegedés elleni hőcserélővel felszerelt. Az STS 20 szelep bekötését követően, a kazán hátsó részében található érzékelő úgy védi a kazánt a felmelegedés ellen, hogy a kazánvíz 95 C hőmérséklet meghaladtával vizet enged a vízhálózatból a hűtőkörbe, amely elveszi a fölösleges hőt, majd elvezeti azt. PX A KAZÁN TÚLMELEGEDÉSE ELLENI VÉDELEM mm Az ATTACK DPX kazán ATTACK AS puffertartályhoz és napkollektorokhoz csatlakoztatásához megfelelő méretű kazánház biztosítása szükséges.

11 A KAZÁN VÉDELME ÉS ÉLETTARTAMÁNAK NÖVELÉSE REGUMAT ATTACK-OVENTROP A kazánba lépő visszatérő víz alacsony hőmérséklete (50 C alatt) esetén a kazán belső acélfalain káros savak, kondenzátum és kátrány képződésére kerül sor, amelyek hatása a kazán acélfalainak megrongálódásához vezet. A Regumat ATTACK-OVENTROP használata megfelelő megoldásnak, valamint a kazán élettartamának növelésére alkalmas módszernek bizonyul ezen kedvezőtlen jelenségek ellen. A keverő berendezés bekötésével kazán és fűtési kör alakul ki. Az ATTACK-OVENTROP keverő berendezés a termosztátfejek 5 6-os fokozatra állításával 65 C on tartja a kazánba lépő visszatérő víz hőmérsékletét, ezzel pedig megakadályozza a kazán acélfalainak megrongálódását. Az ATTACK-OVENTROP keverő berendezés jelentősen hosszabb élettartamot biztosít a kazánnak. A Regumat ATTACK-OVENTROP keverő berendezés háromutas keverőventilből, hajszálcsővel ellátott termosztátfejből, bypassból, önellátó cirkulációhoz szükséges szelepből (természetes cirkuláció), háromfokozatú keringetőszivattyúból, elzárószelepekből, hőmérőkből és hőszigetelőkből áll. Az említett megoldás előnye a kezelés tömörségében, egyszerűségében, valamint a kazán acélhőcserélőjének védelembiztosításában rejlik. Regumat ATTACK-OVENTROP a következő kazántípusok számára: ATTACK DP, DPX 15, 25, 35, ATTACK PELLET 30, ATTACK WOOD & PELLET DN25 / megrendelhető alacsony energiafogyasztású szivattyúval ATTACK DP, DPX 45 DN32 szabályozófejjel ellátott háromutas keverőventil bypass REGUMAT ATTACK-OVENTROP Átmérő DN25 Max. nyomás 10 bar 10bar Max. hőmérséklet 120 C 120 C Kvs érték DN32 3,9 5,3 Tömítés vastagsága 365 mm 472 mm Tömítés hossza 250 mm 250 mm Tengelytávolság 125 mm 125 mm elzárószelep önellátó cirkulációhoz keringető szivattyú hőmérő KIMENETI gömb elzárószelep BEMENETI gömb elzárószelep ATTACK KAZÁNOK TARTOZÉKAI ATTACK PUFFERTARTÁLYOK Az ATTACK, s.r.o. társaság az puffertartályok legnagyobb gyártója Szlovákiában, és a legszélesebb választékot kínálja. ATTACK AK, ATTACK AS PUFFERTARTÁLYOK Az ATTACK AK, AS puffertartályok az akkumulációhoz és a hőenergia szállításához a kazánból a biomasszára, pl. ATTACK DP, DPX, PELLET 30 Automatic Plus, WOOD & PELLET stb. szükséges minőségi acélból készülnek. Ráadásul az ATTACK AS modell el van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. ATTACK AK: 9x csőtoldat G 1 1/2", 4x csőtoldat G 1/2" ATTACK AS: 9x csőtoldat G 1 1/2", 4x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör 11

12 ATTACK HR, ATTACK HRS Az ATTACK HR, HRS puffertartályok minőségi acélból készültek, amelyek nem csak a víz akkumulálására szolgálnak, hanem belső zománcozott tartállyal a HMV előállítására is. Az ATTACK HRS modell el van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. Az ilyen típusú tartályokba be van építve egy magnézium anód a HMV tárolókba a fokozott korrózióállóság ellen. ATTACK HR: 10x csőtoldat G 1 1/2", 6x csőtoldat G 1/2", 2x csőtoldat G 1" HMV ATTACK HRS: 10x csőtoldat G 1 1/2", 6x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör, 2x csőtoldat G 1" HMV ATTACK TUV, ATTACK TUVS Az ATTACK TUV, TUVS puffertartályok minőségi acélból készültek, amelyek nemcsak a víz akkumulálására szolgálnak, hanem réz spirálban a HMV előállítására. Az ATTACK TUVS modell el van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. ATTACK TUV: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2", 2x csőtoldat G 1" HMV ATTACK TUVS: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör, 2x csőtoldat G 1" HMV ATTACK S, ATTACK SS AKKUMULÁCIÓS RÉTEGES TARTÁLYOK ATTACK S Az ATTACK AK típusból indul ki. A belső tárolóba be van építve egy lemez és réteges cső, amely a víz rétegeződősét teszi lehetővé a hőmérséklet szerint. Ez a kialakítási elem biztosítja a különböző hőmérsékletű vízrétegeket a bemeneteknél és kimeneteknél. ATTACK SS - Az ATTACK AS a ATTACK S típusból indul ki. El van látva egy hőcserélővel, amelyet a szolárrendszerhez lehet csatlakoztatni. ATTACK S: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2", 2x csőtoldat G 1" HMV ATTACK SS: 8x csőtoldat G 1 1/2", 5x csőtoldat G 1/2", 2x csőtoldat G 1" szolár kör, 2x csőtoldat G 1" HMV. AZ Puffertartályok TELEPÍTÉSÉNEK ELŐNYEI: a kazán nem egységes teljesítményének kiegyenlítése és nagyobb kényelem alacsonyabb tüzelőanyag-fogyasztás a kazán optimális hatékonysággal teljes teljesítményen dolgozik a kazán és a kémény hosszú élettartama ha teljes erővel műkö-y ATTACK REGUMAX EKVITERMIKUS SZABÁLYOZÓ Az ATTACK REGUMAX ekvitermikus szabályozó az ATTACK PELLET pellet kazánok egyik legjobb szabályozó eleme. Fűtési rendszerek szabályozására szolgál, beleértve a használati melegvíz szabályozását is. Alacsonyhőmérsékletű és melegvizes fűtési rendszerek szabályozására is használható. Kétféle szobaegységhez is beköthető (kijelző nélküli és kijelzős). Az ATTACK REGUMAX ekvitermikus szabályozó egyszerű bekötést és egyben szélesskálájú felhasználást foglal magába. 12 y dik, a kátrány és a savak képződése minimális kombinálható más fűtési módszerekkel (akkumulációs áram, szolár berendezés) a radiátorok kombinálhatók a talajfűtéssel kényelmesebb vezérlés Az összes puffertartály modeljeinek a műszaki adatait megtekintheti a web oldalunkon A FŰTÉSI RENDSZERBEN A KÖVETKEZŐK SZABÁLYOZHATÓAK AZ ATTACK REGUMAX SZABÁLYOZÓ SEGÍTSÉGÉVEL: a faelgázosító kazán primer kazánköre a puffertartályok töltése és merítése HMV szoláris rendszer vagy a központi fűtés utánfűtése több fűtési kör különböző y hőmérsékleti szinttel alternatív hőforrás HMV melegítése szabadon programozható bemenetek

13 ÜZEMMÓDOK VEZÉRLŐPANEL Időbeállítással, időbeállítás nélkül történő fűtés, gátló üzemmód, nyári üzemmód, kézi üzemmód, automatikus vezérlésű üzemmód. Multifunkciós gomb Egyszerű beállítás elfordítással és megnyomással Multifunkciós kijelző háttérvilágítással és érthetően feltüntetett adatokkal Beállítási gombok kézi vezérlés Gyors hozzáférés gombjai Kívánt napi hőmérséklet Összes fűtési program kiválasztása ÓRAMŰKÖDÉS Saját heti időbeosztás szerinti fűtés, HMV fűtés egyhetes időbeosztással, 15 szünidő-periódus. MŰSZAKI ADATOK Hálózati feszültség ~ 230 V +6 % / -10 % Frekvencia Hz Bemenet max. 5,8 VA Javasolt biztosíték max. 6,3 VA lassú Védelmi fok IP 30 Méretek (beleértve a lapot) 144 x 96 x 75 mm (sz x ma x mé) Fűtési görbék beállítása Kívánt hőmérsékletcsökkenés Információ a hőmérséklet értékeinek és az üzemeltetési állapot megtekintésee EGYSZERŰ BESZERELÉS Kívánt HMV hőmérséklet AZ ATTACK REGUMAX SZABÁLYOZÓ ELŐNYEI Az egyszerű beszerelést a kapcsolótábla, bekötési modul vagy falra szerelésre alkalmas rugós bekötési modul biztosítja. Szélesskálájú felhasználás, gazdasági előny Előre beállított programok a tervezés és üzembe helyezés megkönnyítése érdekében Többnyelvű menü CZ, DE, GB, FR, IT, NL, ES, PT, HU, PL, RO, RU, TR, S, N Intuitív vezérlés gombok, jelek, egyszerű multifunkciós gomb, nagyméretű szövegkijelző segítségével A rendszer egyszerű terjesztése kis hálózat keretén belül - több szabályozó kommunikációs hálózatba való kapcsolása Külső kapcsolási modem, amely a szabályozók üzemmódjainak távkapcsolását teszi lehetővé A fűtési rendszer ügyes vezérlése, amely a legmagasabb kezelési kényelmet nyújtja A kazánvíz ekvitermikus vezérlése A fűtési rendszerek különböző változatainak magasfokú univerzalitása a faelgázosító kazán felhasználásának köszönhetően PÉLDA AZ ATTACK REGUMAX SZABÁLYOZÓ BESZERELÉSÉRE DPD25050 Az ATTACK REGUMAX szabályozó univerzális beszerelése külső HMV tartállyal, két keverőkörrel, szoláris lapokkal és szilárd tüzelésű melegfordisplay - DPD25045 rással történik. NO DISP. - DPD25044 (33) - VF2 (24,25) - BUS A, BUS B (26) - AF (OT) DPD25051 (15) - MKP2 (MCP-2) (5) - SLP (28) - SF (TUV) DPD25053 DPD25051 M OT57 DPD25051 A A (11) - VA2 (S. CER) (30) - VE1 (BOSF) M 2-6 bar C OT57 DPD25052 DPD25051 (10) - VA1 (35) - KSPF (SBUFF) (32) - VE3 (BU-2) (3) - DKP (29) - VF1 (9) - MKP1 (MCP-1) (6, 7, 8) - MK1 (27) - VF/KF (31) - VE2 (BU) DPD25052 DPD25051 DPD25052 REGUMAX (34) - KVLF (SOLAR) DPD25035, DPD25055, DPD25058 (12,13,14) - MK2 Alternatív kazán: ATTACK KT ATTACK PELLET 30 (1, 2) - 13

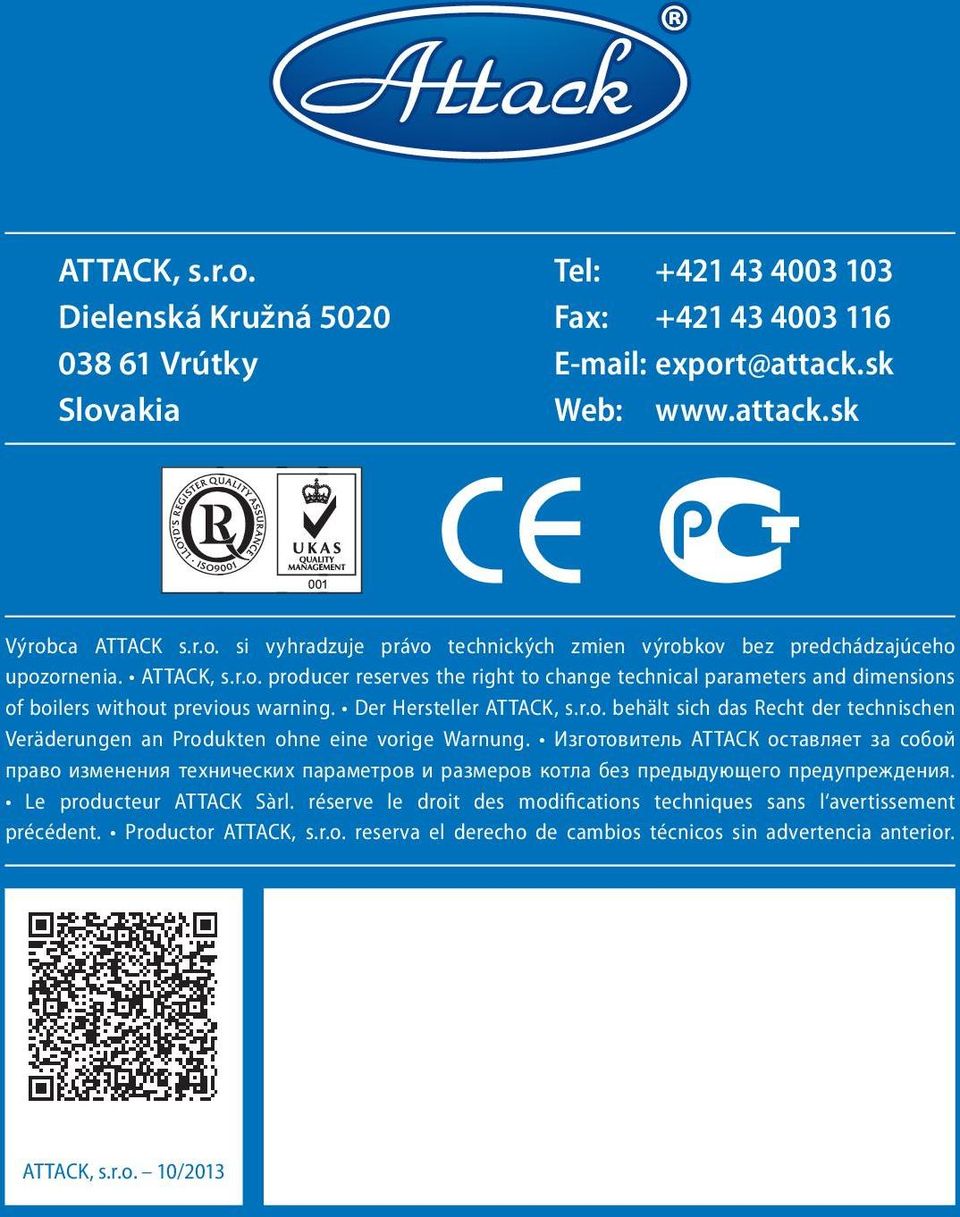

14 ATTACK, s.r.o. Dielenská Kružná Vrútky Slovakia Tel: Fax: Web: Výrobca ATTACK s.r.o. si vyhradzuje právo technických zmien výrobkov bez predchádzajúceho upozornenia. ATTACK, s.r.o. producer reserves the right to change technical parameters and dimensions of boilers without previous warning. Der Hersteller ATTACK, s.r.o. behält sich das Recht der technischen Veräderungen an Produkten ohne eine vorige Warnung. Изготовитель АТТАСК оставляет за собой право изменения технических параметров и размеров котла без предыдующего предупреждения. Le producteur ATTACK Sàrl. réserve le droit des modifications techniques sans l avertissement précédent. Productor ATTACK, s.r.o. reserva el derecho de cambios técnicos sin advertencia anterior. ATTACK, s.r.o. 10/2013
