1 ATTACK SLX, DPX, DP STANDARD / PROFI / LAMBDA TOUCH / COMBI PELLET FAELGÁZOSÍTÓ KAZÁN W W W. A T T A C K. H U

2 AZ ATTACK VÁLLALATRÓL Az ATTACK, s.r.o. vállalatról y A legnagyobb Szlovák hőtechnikai gyártó y Elégedett ügyfelek több mint 49 országban y A termékek széles választéka y 44 értékesítési pont Szlovákiában y 709 szerviz partner Szlovákiában y 3 kutatási és fejlesztési központ Szlovákiában y Több mint 150 alkalmazott (SK, CZ, HU) y ISO 9001 minőségi tanúsítvány tulajdonosa kazán gyártásra, szerviz tevékenységre és vezetésre DÍJAK Termék portfólió Az ATTACK,s.r.o. cég termékportfóliójának jellegzetessége, hogy kiemelten széles választékot nyújt az ATTACK termékekből, melyek típus, teljesítmény,és tüzelőanyag alapján vannak megkülönböztetve: y fa fapellet, biomassza y földgáz / LPG elektromos áram y napenergia technika HMV tárolók y puffer tartályok radiátorok Jelenleg az ATTACK, s.r.o. kínálatában van a legnagyobb termék portfólió a konkurens cégekhez képest. Tanúsítványok Az ATTACK, s.r.o. ISO 9001 számú megfelelőségi nyilatkozattal rendelkezik: y Kazánok tervezéséért és fejlesztéséért, y Kazánok gyártásáért, y Kazánok és fűtéstechnikai berendezések szervizelésére Az ATTACK, s.r.o. célja, hogy a saját osztályában minden egyes terméke a legjobbakhoz tartozzon. Erről leginkább azon díjak sora tanúskodik, amelyre különböző nemzetközi, illetve hazai kiállítás során tett szert. A díjakat, amelyekben a kiválasztott termékek szinte mindegyike részesült, egy többtagú szakmai bizottság osztja ki. Az ATTACK termékek mindegyike minőségi és prémium termék, amely a legújabb kutatások alapján a legmodernebb technológiával készült. A termékek CE, TÜV, GOST műszaki vizsgálati intézeteiben jóvá hagyott megfelelőségi bizonyítványokkal rendelkeznek. 2

3 AZ ATTACK VÁLLALATRÓL KUTATÁS ÉS FEJLESZTÉS Az ATTACK, s.r.o. saját kutató és fejlesztési központtal rendelkezik. A vállalat előnyben részesíti a kiváló minőségű kifinomult, innovatív termékek fejlesztését, amelyek képesek megállni a helyüket a konkurenciaharcban, mind európai, mind világpiaci viszonylatban. Az ATTACK termékek mindegyike a rávonatkozó szabványokkal, specifikációkkal, jogi és más előírásokkal összhangban kerülnek ajánlásra, illetve fejlesztésre. A megfelelő komponensek kiválasztása a legszigorúbb jóváhagyási kritériumok alapján történik, és az ATTACK kazánok esetében csakis neves cégek megbízható, hosszúéves üzemeltetéssel igazolt komponenseit és anyagait lehet felhasznáni. Az ATTACK, s.r.o. nem működik együtt más gyártókkal a fejlesztés során, valamint arra törekszik, hogy mindig egy lépéssel a konkurencia előtt álljon. AZ ATTACK ELŐÁLLÍTÓ ÜZEME Biomassza kazánok gyártása Az ATTACK s.r.o. a kazángyártás legújabb és legmodernebb technológiáival rendelkezik (robotizált hegesztő részleg, lézeres részleg stb.), ami több területen kimagasló a jelenlegi európai standardot tekintve, valamint jelentősen növeli a végtermékek minőségét. A biomassza kazánok gyártási technológiája Az ATTACK termékek a legmagasabb követelményeknek megfelelő minőséggel rendelkeznek. A kazánok speciális kazánlemezekből készültek. Álló és fali kazánok beszerelése Az ATTACK s.r.o. termékei saját gyártócsarnokokban kerülnek előállításra, ahol a gyártás öntöttvas és acél biomassza kazánokra, fali gázkazánokra és öntöttvas állókazánokra tagolódik. MIÉRT VÁLASSZA AZ ATTACK-OT? y A vállalat eddigi fennállása alatt több mint terméket gyártott y Az ATTACK termékek a legmodernebb technológiákkal készültek y Innovatív megoldásokkal rendelkezik y A termékek kiváló fogyasztási és emissziós értékekkel rendelkeznek y Teljes körű technikai segítség y Legjobb minőségű, működésű csúcstermékek kiváló dizájnnal y Az ügyfelek és üzletfelek a világ bármely részén igényelhetnek termékképzést. y Biomassza termékek széles skálája, gáz- és szolár technika ugyanattól a gyártótól EXPORT TEVÉKENYSÉG Az ATTACK s.r.o. exporttevékenysége jelenleg több, mint 49 országra vonatkozik, számuk pedig egyre nő. Termékeit az EÚ összes országába, USA-ba, Kanadába, valamint Új-Zélandra, is szállítja. Külföldön legnagyobb érdeklődésnek a modern faelgázosító és pellet kazán örvend, amelyekre jelenleg leginkább az európai és az amerikai kontinensen van kereslet. Ugyanakkor az álló gázkazánok is népszerűek, amelyek a távoli Szibériában is megbízhatóan képviselik cégünket. A különböző országokban különböző termékekre van kereslet. Az ATTACK s.r.o. ezért minden egyes ügyfelet egyedi módon kezel, hogy így konkrét igényeknek tegyen eleget, amivel az elégedett ügyfelek sorát gya- 49 =Export rapítja. A széleskörű termékválasztéknak köszönhetően a cég tényleg eleget tud tenni minden egyes ügyfél igényeinek. 3

4 M o d e l l s o r 9000 M o d e l l s o r 8000 M o d e l l s o r 7000 ATTACK W&P yattack WOOD&PELLETy yteljesítmény: Fa 12,5 25 kw, Pellet 9 30 kw yrendkívül nagy hatásfokú kazán: Fa 90,5 %, Pellet 90,4 % Innovatív kombinált kazán 2 üzemeltetési mód maximális kényelem az ügyfél számára Átlagon felüli kazán betöltő kamra, amely biztosítja a tüzelőanyag kitartását egyszeri tüzelőanyag betöltés esetén is a maximális időre Automatikus pellet kamra és turbulátor tisztítás magas tisztítási kényelem Száraz köpeny az egész fogadógarat kerületén megnövekedett védelem a kamra kátrányosodása ellen Pellét égőfej teljes automatikus üzemmódban (begyújtással és kialvással) automatikus tisztítással és öndiagnosztikával, automatikus tüzelőanyag váltás az aktuális tüzelőanyag hiánya esetén. Automatikus fa pellet égetés elegendő egy kémény kivezetés ATTACK nemesacél égőfej égőtér, kamra és rost magas minőségű nemesacélból készül Automatikus égőrost tisztítás, beállítás a pellet minőségétől függően Automatikus tüzelőanyag átállás fáról pellet üzemmódra flexibilis tüzelőanyag választás Fejlett és modern elektronika 14,5cm átmérőjű érintőképernyő LAMBDA Touch legfejlettebb égési folyamat irányítás a legmagasabb hatásfok és kitűnő égéstermék értékek eléréséhez Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás Többfokozatú biztonsági rendszer kellemes biztonságérzet Fényelem segítségével történő megbízható lángellenőrzés Nagyobb tüzelőanyag berakás lehetősége 50cm fahasábok az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál A kazán elindítása, figyelése, vezérlése és kikapcsolása interneten keresztül, okos telefon elérhető applikáció használatával Bal illetve jobb oldali ajtó nyitás választás lehetősége A kazán tartozékaként szolgál a ciklon- berendezés, amely biztosítja a tüzelőanyag utánpótlását és leválasztja a tüzelőanyagban lévő port Pellet tároló elhelyezésének lehetősége a kazántól 10 m belül ATTACK PELLET yattack PELLET 30 AUTOMATIC Plusy yteljesítményskála: 8 30 kw yhatásfok: 90,6 % Magas hatásfokű csöves hőcserélővel rendelkező turbulátorokkal ellátva, amelyek jobb hőátvitelt és tisztítást biztosítanak, növelve ezzel a kazán hatásfokát. Pellet tüzelőanyagra alkalmas égőfej automatikus üzemeltetéssel (begyújtás és kialvás), automatikus tisztítással és hibakijelzéssel Automatikus hőcserélő tisztítás Automatikus kazán üzemeltetés, magas kezelési kényelmet biztosít Automatikus tisztítás, hamu eltávolítása az erre a célra kialakított tárolóba Automatikus tüzelőanyag adagolás ATTACK nemesacél égőfej égőtér, kamra és égőrács magas minőségű nemesacélból gyártva Automatikus rács tisztítás, beállítás a használt pellet minősége függvényében Többféle tüzelőanyag adagoló rákötésének lehetősége Biztonsági elemek a visszaégés megakadályozására, 4-szeres védelem a túlmelegedés ellen, kazán termosztát, biztonsági termosztát, égéstermék termosztát és hűtőkör Elektromos fűtőtest behelyezésének lehetősége 6 kw teljesítmény-ig, amely fagyásveszély elhárítására is szolgálhat ATTACK SLX yattack SLX PROFI yattack SLX LAMBDA Touchy ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 90,3 91,8 % Nagyteljesítményű turbulátorokkal ellátott csöves égéstermék-víz hőcserélő A kazán átlagon felüli, nagy térfogatú betöltő kamrája, mely egyedülálló 200l-től egészen 230l-ig, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén A hőcserélő turbulátorok, rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás A betöltő kamra lemez felületére felhelyezett száraz palást borítás fokozott kátrányképződés elleni védelmet nyújt a kamrának Modulálható ventilátor-fordulatszám PROFI, LAMBDA Touch változat Elszívó ventilátor az egyenletes és hatékony égés folyamat és pormentes üzemeltetés érdekében Nagy fahasábok betöltésének lehetősége a kamra hossza 690 mm (20 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor A tüzelőanyag kamra feltöltése során füstmentes üzemmód, egyedi kialakításnak köszönhetően A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében Tökéletesített elektronikus szabályozó PID irányítással, ventilátor fordulatszám irányítás füstgáz hőmérséklet szerint (csak a PROFI kivitelben PID verzió) A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és kazán hosszú élettartamát 4

5 AZ ATTACK KAZÁNOK SZÉRIA MODELL STRUKTÚRÁJA M o d e l l s o r 6000 ÚJ ATTACK KAZÁN TERMÉKSOR FA ÉS PELLET TÜZELŐANYAGOK FELHASZNÁLÁSÁRA M o d e l l s o r 5000 M o d e l l s o r 3000 ATTACK DPX yattack DPX STANDARD yattack DPX PROFI yattack DPX LAMBDA yattack DPX COMBI Pellety ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 86,5 91,3 % Nagyteljesítményű mozgó turbulátorokkal ellátott csöves égéstermék-víz hőcserélő A kazán átlagon felüli, nagy térfogatú a betöltő kamrával rendelkezik, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén is A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítás eredménye a tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás Tökéletesített elektronikus szabályozó PID irányítással, ventilátor fordulatszám irányítás füstgáz hőmérséklet alapján (csak a PROFI kivitelben PID verzió) Modulálható ventilátor fordulatszám PROFI, LAMBDA változat Elszívó ventilátor az egyenletes és hatékony égési folyamat és pormentes üzemeltetés érdekében Nagyobb tüzelőanyag betöltésének a lehetősége, akár 50cm nagyságú fahasábok( 25kW-tól), az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál Automatikus csappantyú irányítás összekötve a berakodó ajtó nyitásával, zárásával A LAMBDA változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében Alternatív tüzelőanyagok tüzelésének lehetősége (pl. Olívamag, magzúzalék) a 30 és 50 kw teljesítményű automata égők esetében COMBI Pellet változat A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és a kazán hosszú élettartamát ATTACK DP yattack DP STANDARD yattack DP PROFIy ya kazán széles teljesítményskálája: kw ya kazán hatásfoka: 85,3 86,2 % Lapos bordás hőcserélő A kazán átlagon felüli, nagy térfogatú betöltő kamrája, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás 6 mm vastagságú speciális kazánacél lemezekből készült a kazán hosszabb élettartamot biztosít a kazánnak Modulálható ventilátor-fordulatszám PROFI PID változat Az elszívó ventilátor egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít Nagyobb tüzelőanyag betöltésének a lehetősége, akár 50cm nagyságú fahasábok, az üzemeltetőnek időmegtakarítás a fahasábok darabolásánál Bal illetve jobb oldali ajtó nyitás választás lehetősége A hőálló samott elemek C -ig garantálják az égésfolyamat legjobb paramétereit és kazán hosszú élettartamát ATTACK FD yattack FD 25 Automat yattack FD PELLET yattack FD BIOHEATy AUTOMAT PELLET, BIOHEAT yteljesítmény: 24,2 kw FD Automat 8 30 kw FD PELLET 6 25 kw FD BIOHEAT yhatásfok: 90,71 % FD Automat 88 % FD PELLET 87 % FD BIOHEAT Teljesen automata égő működés (PELLET verzió) Tömör dizájn, egyszerű működtetés, információ kijelzés LCD kijelzőn Kazán hatásfoka névleges teljesítménynél 88 % (PELLET verzió) Automatikus rács tisztítás a használt pellet minősége függvényében (PELLET verzió) Automatikus start begyújtás és égési folyamat leállás Fényelem segítségével történő megbízható lángellenőrzés Teljesítmény beállítás lehetősége 8 30 kw tartományban Égőfej működésének irányítása szoba termosztát vagy hő érzékelő által Égésfolyamat korrekció lehetősége használt tüzelőanyag függvényében Minőségi nemesacélból készült égőtér, kamra, égőfej és rács Biztonsági elemek visszaégés megakadályozás, 4-szeres védelem túlmelegedés ellen - kazán termosztát, biztonsági termosztát, égéstermék termosztát és hűtőkör Többnyelves menü, széles paraméter beállítás lehetőség Működési állapotok ábrázolása Meghibásodás megállapítás 5

6 MODELLSOR 7000 ATTACK SLX FAELGÁZOSÍTÓ KAZÁN Az ATTACK SLX PROFI, LAMBDA Touch és COMBI Pellet faelgázosító kazánok családi házak, hétvégi házak, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. Az ATTACK SLX kazán előírt tüzelőanyaga a száraz fa. A tüzelőanyag betöltő kamra teljes kapacitású kihasználása esetén 8 12 órán át tartó folyamatos tüzelés is lehetséges. A KAZÁN ELŐNYEI y Modern és innovatív dizájnnal ellátott környezetbarát kazán y Nagyteljesítményű turbulátorokkal ellátott csöves égéstermék-víz hőcserélő y A kazán hatásfoka 90,3 91,8 % y A kazán széles teljesítményskálája kw y 2 verzió PROFI és LAMBDA Touch y 91 %-ig terjedő, magas hatásfokú tüzelés a speciális mozgatható turbulátoroknak köszönhetően y A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítás, tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítása y A kazán átlagon felüli, nagy térfogatú betöltő kamrája, mely egyedülálló 200l-től egészen 230l-ig, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén y A betöltő kamra lemez felületére felhelyezett száraz palást borítás fokozott kátrányképződés elleni védelmet nyújt a kamrának y Puha és keményfa, illetve fabrikett tüzelésére is alkalmas y Nagy fahasábok betöltésének lehetősége a kamra hossza 690 mm (20 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor y Minimális hamuképződés y Tökéletesített tüzelés és alacsonyabb fafogyasztás y Kiváló emissziós értékek és hatásfok y Megfelelően elhelyezett tisztító rúd a tisztítás megkönnyítése érdekében y Kényelmes az ügyfél számára, megbízható üzemelés, valamint egyszerű kezelés és karbantartás y 6 mm vastagságú speciális kazánacél lemezekből készült a kazán - hosszabb élettartamot biztosít a kazánnak y Az elszívó ventilátor egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít y A tüzelőanyag kamra feltöltése során füstmentes üzemmód, egyedi kialakításnak köszönhetően y Folyamatosan modulált ventilátor-fordulatszám (PROFI, LAMBDA Touch változat) y A LAMBDA Touch változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében y A kazán mindkét, jobb és bal oldalra nyitható ajtó változatban is kapható y A kazán automatikus leállása a tüzelőanyag elégésekor y Biztonsági hűtőkörrel van felszerelve a kazánban lévő víz túlmelegedése esetén y C-ig ellenálló tűzálló samott beton idomokkal rendelkezik, amelyek a legjobb tüzelési paramétereket biztosítják y A kazán megfelel a legmagasabb eur. osztályra vonatkozó EN szabványban foglalt kritériumoknak AZ ATTACK SLX KAZÁN JELLEMZÉSE MAGYARÁZAT: 1. Kazántest 2. A betőltő kamra ajtaja 3. Az égéskamra ajtaja 4. Primér levegő áram 5. Szekundér levegő áram 6. A tisztítónyílás fedele 7. Kar a turbolátorokhoz 8. Nyomásmérő 9. A kazán vezérlő egysége 10. Előremenő, csonk 11. Biztonsági hűtőkör 12. Dönthető kémény csonk 13. Leengedő szelep 14. Visszatérő, csonk 15. Elszívó ventilátor 16. Lambda biztosíték 17. Biztonsági termosztát 18. Fő kapcsoló Lambda 19. Vezérlő panel MéRETEK 6

7 MODELLSOR 7000 ATTACK SLX MŰSZAKI ADATOK Paraméter / A kazán típusa Egység SLX20 SLX25 SLX30 SLX35 SLX40 SLX45 SLX50 SLX55 Névleges kazán teljesítmény kw Teljesítménytartomány kw , , , ,5 55 Hőcserélő felület m² 2,95 3,32 Betöltő kamra térfogata dm³ Betöltő ajtónyílás mérete mm Előírt kéményhuzat Pa 23 Előírt kéményhuzat mbar 0,23 Maximális víztúlnyomás kpa 250 Víznyomás veszteség (DT 10K) kpa 1,9 2,1 2,4 2,7 3,9 4,5 5,2 6,1 Víznyomás veszteség (DT 20K) kpa 0,8 0,9 1,2 1,6 1,9 2,1 2,4 3,2 A kazán súlya kg A kémény csonk átmérője mm 150 A kazán magassága mm A kazán szélessége mm 703 A kazán mélysége mm A betöltő kamra mélysége mm Az előremenő, csonk átmérője E " G 6 4" G 2" A visszatérő, csonk átmérője F " G 6 4" G 2" Fedettség mértéke IP 21 Elektromos teljesítmény névleges értéknél W Elektromos teljesítmény minimális értéknél W Elektromos teljesítmény Stand- by állapotban W < 15 A kazán hatásfoka % 91,8 91,6 90,3 90,3 90,4 90,4 90,3 90,3 A kazán emissziós osztály érték besorolása 5 Füstgázhőmérséklet névleges teljesítménynél C Füstgázhőmérséklet minimális teljesítménynél C Füstgáz tömegáram névleges teljesítménynél kg/s 0,018 0,020 0,021 0,023 0,027 0,029 0,031 0,033 Füstgáz tömegáram minimális teljesítménynél kg/s 0,008 0,011 0,014 0,016 0,017 0,021 0,022 0,023 Maximális zajszint db 65 Tüzelőanyag típusa A, száraz fa, nedvességtartalom 12 % max. 20 %, mm Átlagos tüzelőanyag fogyasztás kg/h 5,2 6,5 7,8 9,1 10,4 11, ,3 Tájékoztató jellegű szezonális tüzelőanyag fogyasztás 1 kw = 1 m 3 Maximális fahasábhossz mm Az égés időtartama névleges teljesítménynél* h 8 7,2 6,5 5,8 6 5,1 4,6 4 A kazánvíz térfogata l A puffertartály javasolt térfogata l Csatlakozási feszültség V/Hz ~230/50 A fűtővíz hőmérsékletének beállítási tartománya C A kazánszabályozó kontaktok terhelhetősége (PROFI változat) 2 A/ ~230 V * a fa fajtájától és a kamra feltöltés módjától függően 7

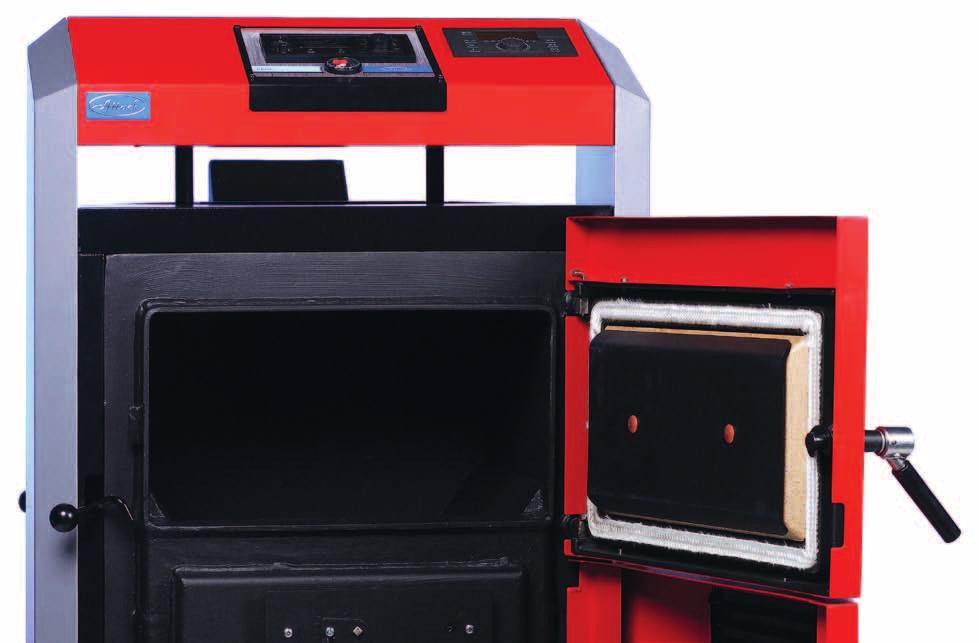

8 MODELLSOR 6000 ATTACK DPX FAELGÁZOSÍTÓ KAZÁN Az ATTACK DPX faelgázosító kazán Standard, Profi, LAMBDA Touch és COMBI Pellet változatai családi házak, hétvégi házak, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. Az ATTACK DPX kazán előírt tüzelőanyaga a száraz fa vagy pellet. A tüzelőanyag betöltő kamra teljes kapacitású kihasználása esetén 8 12 órán át tartó folyamatos tüzelés is lehetséges. A KAZÁN ELŐNYEI y Modern és innovatív dizájnnal ellátott környezetbarát kazán y Nagyteljesítményű turbulátorokkal ellátott csöves égéstermék-víz hőcserélő y Sokéves tapasztalattal igazolt tervezés, elégedett ügyfelek ezrei y A kazán hatásfoka 86,5 91,3 % y A kazán széles teljesítményskálája: kw y 4 változat STANDARD, PROFI, LAMBDA és COMBI Pellet y 90 %-ig terjedő, magas hatásfokú tüzelés a speciális mozgatható turbulátoroknak köszönhetően y A hőcserélő turbulátorokkal, a rúd mozgatásával történő tisztítása; tiszta hőcserélő = magas hatásfok = üzemeltetési költségek csökkenése, tüzelőanyag-megtakarítás y A kazán átlagon felüli, nagy térfogatú betöltő kamrával rendelkezik, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén is y Puha és keményfa, illetve fa brikett tüzelésére is alkalmas y Nagy fahasábok betöltésének lehetősége a kamra hossza 590 mm (25 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor y Minimális hamuképződés y Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás y 6 mm vastagságú speciális kazánacél lemezekből készült a kazán - hosszabb élettartamot biztosít a kazánnak y Az elszívó ventilátor egyenletes, hatékony tüzelést és pormentes üzemeltetést biztosít y A felfűtő csappantyú automatikus vezérlése, amely összefüggésben áll a betöltő ajtó nyitásával és zárásával y Folyamatosan modulált ventilátor-fordulatszám (PROFI, LAMBDA változat) y A kazán automatikus leállása a tüzelőanyag elégésekor y A LAMBDA változat módosításának lehetősége a tüzelésvezérlés legelőrehaladottabb vezérlő technológiájával rendelkezik a kiváló emissziós értékek és hatásfok elérése érdekében y A kazán mindkét, jobb és bal oldalra nyitható változatban is kapható y Alternatív tüzelőanyagok tüzelésének lehetősége (pl. olívamag, magzúzalék) a 30 és 50 kw teljesítményű automatikus égők esetében (COMBI Pellet változat) y Biztonsági hűtőkörrel van felszerelve, a kazánban lévő víz túlmelegedése esetén y C-ig ellenálló tűzálló samott beton idomokkal rendelkezik, amelyek a legjobb tüzelési paramétereket biztosítják y A kazán megfelel a legmagasabb eur. osztályra vonatkozó EN szabványban foglalt kritériumoknak y Figyelem: Az ATTACK DPX 15 kazán nincs felszerelve turbulátorokkal, tisztítása a kazán tartozékaként jelen lévő megfelelő célszerszámmal kivitelezhető AZ ATTACK DPX KAZÁN JELLEMZÉSE MAGYARÁZAT: 1. Kazántest 2. Felső lemez borítás 3. A betöltő kamra ajtaja 4. Égéskamra ajtaja 5. Elszívó ventilátor 6. Kémény csonk 7. Primér levegő áram 8. Szekundér levegő áram 9. Kazán termosztát 10. A biztonsági termosztát visszaállítása (Reset) 11. Füstgáz termosztát 12. Leengedő szelep 13. Főkapcsoló 14. Nyomásmérő 15. Biztonsági hűtőkör 16. A tisztítónyílás fedele 17. Előremenő, csonk 18. Visszatérő, csonk 19. Kémény csappantyú működtető karja 20. Kar a turbulátorokhoz 21. Vezérlőpanelek 22. Elektromos biztosíték MéRETEK 8

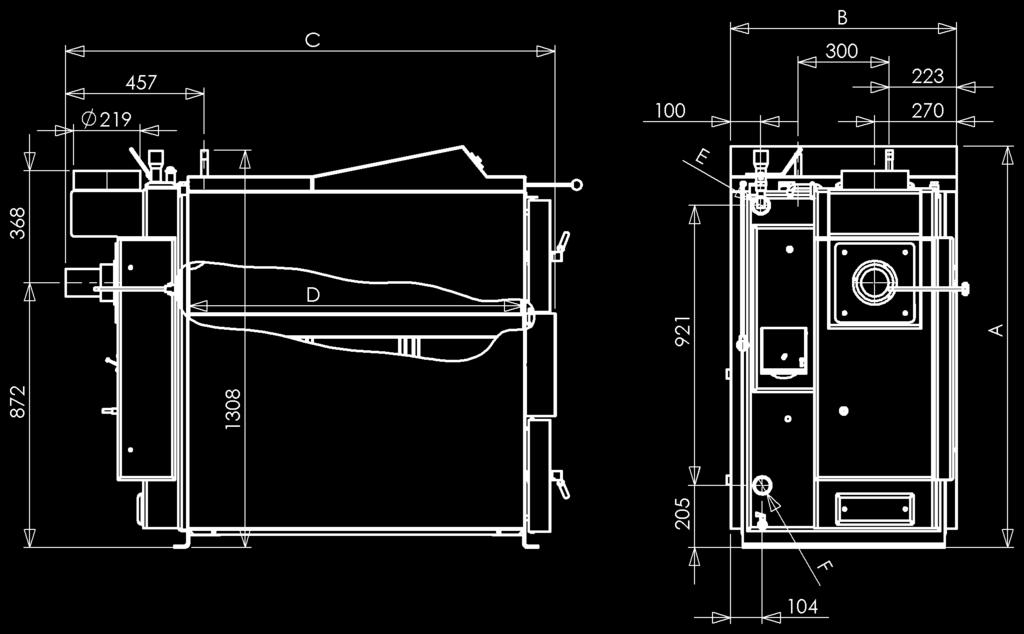

9 MODELLSOR 6000 ATTACK DPX MŰSZAKI ADATOK Paraméter / A kazán típusa Egység DPX15 DPX25 DPX30 DPX35 DPX40 DPX45 DPX80 Névleges teljesítmény (Standard változat) kw Teljesítménytartomány (Profi, LAMBDA Touch változat) kw 7, , , , Hőcserélő felület m 2 1,98 2,52 2,78 2,78 3,03 3,03 5,6 Betöltő kamra térfogata dm Betöltő ajtó mérete mm Előírt kéményhuzat Pa Maximális víztúlnyomás kpa A kazán tömege kg Elvezető nyílás keresztmetszete mm Kazán magassága A mm Kazán szélessége B mm Kazán mélysége C mm A betöltő kamra hossza D mm Bemenet átmérője " G 6 4" G 2" Kimenet átmérője " G 6 4" G 2" Fedettség mértéke IP 21 Elektromos bemenő teljesítmény W Kazán hatásfoka % 91,3 90,4 90,1 90,1 90,2 90,2 86,5 A kazán osztálya a CO emissziós osztályok szerint (a EN értelmében) 5 Füstgázhőmérséklet névleges teljesítménynél C Füstgáz tömegáram névleges teljesítménynél kg/s 0,019 0,019 0,021 0,021 0,027 0,027 0,045 Maximális zajszint db 65 Tüzelőanyag típusa A, száraz fa, nedvességtartalom 12 % max. 20 %, mm Átlagos tüzelőanyag-fogyasztás kg/h 3,9 6,5 7,8 9,1 10,4 11,75 18,7 Tájékoztató jellegű szezonális tüzelőanyag-fogyasztás 1 kw = 0,9 m 3 Maximális fahasábhossz mm A kazánvíz térfogata l Az akkumulációs tartály javasolt térfogata l Csatlakozási feszültség V / Hz ~230/50 A fűtővíz hőmérsékletének beállítási tartománya C Szobahőmérséklet beállítási tartománya C A kazánszabályozó kontaktok terhelhetősége (PROFI változat) 2 A/230 V 9

10 MODELLSOR 5000 ATTACK DP FAELGÁZOSÍTÓ KAZÁN Az ATTACK DP kazán Standard és Profi változatai családi házak, hétvégi házak, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. Az ATTACK DP kazán előírt tüzelőanyaga a száraz fa vagy pellet. A tüzelőanyag betöltő kamra teljes kapacitású kihasználása esetén 8 12 órán át tartó folyamatos tüzelés is lehetséges. A KAZÁN ELŐNYEI y Modern és innovatív dizájnnal ellátott környezetbarát kazán y Lapos bordás hőcserélő y Sokéves tapasztalattal igazolt tervezés, elégedett ügyfelek ezrei y Magas hatásfok alacsony fafogyasztás és emisszió-képződés y A kazán hatásfoka: 85,3 86,2 % y A kazán széles teljesítményskálája: kw y 2 változat STANDARD, PROFI y A kazán átlagon felüli, nagy térfogatú betöltő kamrával rendelkezik, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén is y Puha és keményfa, illetve fa brikett tüzelésére is alkalmas y Nagy fahasábok betöltésének lehetősége a kamra hossza 590 mm (25 kw-tól), amely időt takarít meg az ügyfél számára a klasszikus ölfa félméteres hasábokra osztásakor y Minimális hamuképződés y Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás y 6 mm vastagságú speciális kazánacél lemezekből készült a kazán - hosszabb élettartamot biztosít a kazánnak y Az elszívó ventilátor egyenletes és hatékony tüzelést és pormentes üzemeltetést biztosít y Folyamatosan modulált ventilátor-fordulatszám (PROFI változat) y A kazán automatikus leállása a tüzelőanyag elégésekor y A kazán mindkét, jobb és bal oldalra nyitható változatban is kapható y Biztonsági hűtőkörrel van felszerelve, a kazánban lévő víz túlmelegedése esetén y C-ig ellenálló tűzálló samott beton idomokkal rendelkezik, amelyek a legjobb tüzelési paramétereket biztosítják AZ ATTACK DP KAZÁN JELLEMZÉSE az ATTACK DP KAZÁN MÉRETEI MAGYARÁZAT: 1. Kazántest 2. Felső lemez borítás 3. A betöltő kamra ajtaja 4. Égéskamra ajtaja 5. Az füstelvezető funkcióval ellátott csappantyú vezérlése 6. A hőcserélő tisztítónyílása 7. Biztonsági hűtőkör 8. Kémény csonk 9. Elszívó ventilátor 10. Leengedő szelep 11. Előremenő, csonk 12. Visszatérő, csonk 13. Primér levegő áram 14. Szekundér levegő áram 15. Bemenő levegő áram csappantyú 16. Termosztatikus szabályozó 17. Vezérlő elektronika 18. Nyomásmérő az ATTACK DP 75 KAZÁN MÉRETEI az ATTACK DP 95 KAZÁN MÉRETEI 10

11 MODELLSOR 5000 ATTACK DP MŰSZAKI ADATOK Paraméter Egység DP25 DP35 DP45 DP75 DP95 Névleges teljesítmény (Standard változat) kw Teljesítménytartomány (Profi változat) kw Hőcserélő felület m² 1,52 1,74 1,95 3,6 5,6 Betöltő kamra térfogata dm³ Betöltő ajtó mérete mm Előírt kéményhuzat Pa Maximális víztúlnyomás kpa Nyomásveszteség a víz tekintetében ( T 10 K) kpa 2,1 4,0 6,1 8,8 8,8 Nyomásveszteség a víz tekintetében ( T 20 K) kpa 0,6 0,8 1,1 1,6 1,6 A kazán tömege kg Elvezető nyílás keresztmetszete mm Kazán magassága A mm Kazán szélessége B mm Kazán mélysége C mm A betöltő kamra hossza D mm Bemenet átmérője " G 6/4" G 6/4" G 2" G 2" G 2" Kimenet átmérője " G 6/4" G 6/4" G 2" G 2" G 2" Fedettség mértéke IP Elektromos bemenő teljesítmény W Kazán hatásfoka % 85,3 85, ,2 80,6 A kazán osztálya a CO emissziós osztályok szerint (a EN értelmében) Füstgázhőmérséklet névleges teljesítménynél C Füstgáz tömegáram névleges teljesítménynél kg/s 0,019 0,021 0,027 0,045 0,059 Maximális zajszint db Tüzelőanyag típusa A, száraz fa, nedvességtartalom 12 % max. 20 %, mm Átlagos fafogyasztás kg/h 7,75 9,75 11,75 18,7 29,2 Tájékoztató jellegű szezonális fafogyasztás 1 kw = 0,9 m 3 Maximális fahasábhossz mm Kazánvíz térfogata h Az akkumulációs tartály javasolt térfogata l Csatlakozási feszültség l Maximális fahasábhossz V / Hz ~230/50 A fűtővíz hőmérsékletének beállítási tartománya C Szobahőmérséklet beállítási tartománya C A kazánszabályozó kontaktok terhelhetősége (PROFI változat) ~230 V/2 A 11

12 MODELLSOR 7000, 6000, 5000 ATTACK SLX, DPX, DP AZ ATTACK SLX, DPX ÉS DP KAZÁN VÁLTOZATAI Az ATTACK faelgázosító kazánok háromféle szabályozással rendelkeznek: STANDARD, PROFI és LAMBDA Touch. AZ ATTACK SLX, DPX KAZÁNOK FŐ ELŐNYEI Az ATTACK 7000 kazánok terméksora SLX és ATTACK 6000 a DPX változat hatékonyabb csöves égéstermékvíz hőcserélővel felszerelt. A hőcserélőben speciális mozgatható turbulátorok találhatóak, amelyek fékezik a hőcserélőn át haladó füstgáz turbulens áramlását, valamint megakadályozzák annak képződését, így magasabb lesz a hőcserélő acélfalán keresztül a fűtővízbe irányuló hő átvitel. A turbulátorok egyidejűleg a hőcserélő tisztítására is szolgálnak, aminek segítségével a leghatásosabb működési paraméterek elérése esetén magas hatásfok esetén is tisztán tartják azt. ATTACK DPX, DP STANDARD Az ATTACK DPX, DP Standard kazánok kazán- és füstgáz-termosztáttal vannak ellátva. ATTACK DPX, DP STANDARD Műszaki szempontból magas hatásfokú, alacsony füstgázhőmérséklettel és hatékonyabb tüzelési folyamattal bíró kazánok terméksoráról van szó. Az ATTACK DPX kazán hatásfoka 90 %, az ATTACK SLX kazáné pedig meghaladja a 91 %-ot. A hatékonyabb ATTACK SLX kazán beszerelését követően az üzemeltetési költségek jelentős csökkenése figyelhető meg, ez pedig a tüzelőanyag megtakarításában tükröződik az alacsonyabb hatásfokú, bár azonos tüzelőanyaggal működő kazánokkal szemben. Össztársadalmi szempontból környezetbarát, fa biomassza tüzelésére alkalmas forrásról van szó, amely CO 2 semleges tüzelőanyag. A káros emisszió-képződést tekintve a LAMBDA Touch változat üzemeltetése során a CO-koncentráció átlagértéke a 200 mg/m 3 szintet éri el, ez átszámolva 10 % O 2 az égéstermékekben. Az érvényes európai EN szabályzat szerint, amely tartalmazza a kazánok szilárd tüzelőanyag szerinti osztályozását, illetve az emissziók hatásfoka és képződése alapján történő besorolást az egyes osztályokba, az ATTACK SLX, DPX (LAMBDA Touch változat) a szabvány szerinti legjobb osztályban több, mint 5-ször alacsonyabb szintet ér el a káros CO emisszió tekintetében, mint a megengedett mennyiség! JELMAGYARÁZAT: 1. Reset (visszaállítás) a kazán túlmelegedés elleni védelme (110 C hőmérséklet elérését követően a kazán kikapcsol) 2. Biztosíték a kazán rövidzárlata ellen 3. Főkapcsoló a kazán beindítására és szükség esetén annak teljes kikapcsolására szolgál 4. Füstgáz termosztát a füstgáz hőmérsékletének a beállított érték alá csökkenése esetén a ventilátor kikapcsol 5. Kazán termosztát a kazánvíz kívánt hőmérsékletének beállítására szolgál (a beállított hőmérséklet túllépése esetén a ventilátor kikapcsol, és a kazán minimális teljesítményen üzemel. A hőmérséklet csökkenése után a ventilátor újra bekapcsol, és a kazán ismét maximális teljesítményen üzemel.) 6. Manométer a kazánból kilépő víz hőmérsékletét és az aktuális kazánvíznyomást mutatja 12

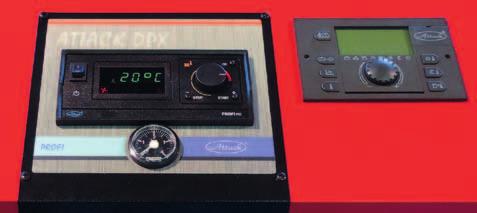

13 MODELLSOR 7000, 6000, 5000 ATTACK SLX, DPX, DP ATTACK SLX, DPX, DP PROFI A PID generációs ATTACK PROFI kazán előrehaladott szabályozó, amely a ventilátor fordulatszámának módosítása segítségével lehetővé teszi az ATTACK faelgázosító kazánok hő teljesítményének modulációját. Áttekinthető kijelzővel felszerelt, amelynek köszönhetően könnyen felismerhetőek a fontos információk, amelyek megkönnyítik a kazán kezelését. Az ATTACK SLX, DPX, DP PROFI kazánok többlete a PID szabályozó, amelynek segítségével a víz, illetve a füstgáz hőmérsékletének megfelelően folyamatosan irányítható a ventilátor fordulatszáma, aminek köszönhetően optimális hatásfok érhető el. A szabályozó a fejlett Fuzzy logic vezérlési logikával felszerelt, amely lehetővé teszi a faelgázosítás munkaciklusának optimális beállítását ahhoz, hogy a lehető legkisebb hő veszteségre kerüljön sor. Az ATTACK PROFI PID szabályozóval felszerelt kazán képes úgy irányítani az akkumulációs tartályt töltő szivattyúval, keringető szivattyúval ellátott fűtőkörökkel, szoba termosztáttal felszerelt fűtési rendszert, hogy a lehető legkisebb hő veszteségre kerüljön sor. A szabályozó úgy állítható és csatlakoztatható, hogy irányítható legyen a fűtőkörök szivattyúja, valamint a HMV akkumulációs tartályt töltő szivattyú. A VEZÉRLÉS FŐ ELŐNYEI: y Tökéletesített elektronika a ventilátor fordulatszámának folyamatos PID szabályozásával a füstgáz hőmérséklete alapján y Fuzzy logic a fatüzelés munkaciklusának ideális módosítása y A kazán magasabb hatásfoka és stabil tüzelés y Több vezérlési lehetőség, beleértve az akkumulációs tartályt töltő szivattyút, a HMV töltő szivattyút vagy a fűtőkörök keringető szivattyúját y A keringető szivattyú termosztáttal is vezérelhető y Áttekinthető kijelző, amely ábrázolja az egyes elemek működését ATTACK SLX, DPX, DP PROFI ATTACK SLX, DPX LAMBDA Az ATTACK SLX, DPX LAMBDA Touch puha és keményfa tüzelésére is alkalmas modern faelgázosító kazán, amely haladó logikával van ellátva a magas hatásfok, alacsony emissziós értékek és fafogyasztás elérése érdekében. A tüzelési folyamat vezérlése nagyon pontosan a füstgáz oxigéntartalmának mérésével, az elsődleges és másodlagos levegő bevezetésével, valamint az elszívó ventilátor változtatható fordulatszámával történik. Mindez a kazán teljesítményének folyamatos modulációját biztosítja. A PROFI vezérléssel szemben, 1,5 % nagyobb hatékonyság. A Lambda előnye, hogy sokkal pontosabb a vezérlés (a begyújtástól számított üzemkész állapot elérése sokkal gyorsabb, pontos égés szabályozás, parázs megtartás funkció a PROFI vezérléssel szemben 2x hosszabb ideig, túlmelegedés esetén a kazán sokkal hatékonyabban képes csökkenteni a teljesítményét, a primér levegő áram lezárásával). Az elektronika áttekinthető érintőképernyőből áll, amely lehetővé teszi a szükséges információk és beállítások gyors kikeresését. Az elektronika szoftvere pendrive segítségével bármikor egyszerűen frissíthető. A kazán LAN kábellel internethez csatlakoztatható, így távolról, interneten keresztül és Smartphone segítségével is vezérelhető. A kazán az ügyfél kényelmét figyelembe véve készült, ezért a kazánban csöves hőcserélő található, amely tisztítását a motor vezérelt turbulátorok segítségével automatikusan végzi. A kazán elektronikája kiegészítő modulokkal bővíthető, amelyek a fűtőkörök és keverőkörök, valamint HMV tartályok, szolár panelek vagy más automatikus kazánok vezérlésére szolgálnak. Ezen berendezések vezérlése az ATTACK LAMBDA Touch kazán kijelzőjén egyszerűen megjeleníthető. FŐ ELŐNYÖK: y Áttekinthető érintőképernyős elektronika y Lambda szonda segítségével történő tökéletes tüzelésvezérlés y Folyamatos teljesítményszabályozás y A hőcserélő automatikus tisztítása turbulátorok segítségével y Bővítés lehetősége kiegészítő modulokkal, HMV, MIX1, MIX2, Szolár és hasonlók vezérlése ATTACK SLX, DPX, DP LAMBDA Touch JELMAGYARÁZAT: 1. 0/1 elektronikai kapcsoló 2. OK a menüben lévő paraméterek megerősítésére szolgáló gomb 3. STOP a kazán kikapcsolására és a menüben történő mozgásra szolgáló gomb 4. START a kazán bekapcsolására és a menüben történő mozgásra szolgáló gomb 5. Csavar a ventilátor működését ábrázoló ikon 6. Vízvezeték a HMV töltő szivattyú működését vagy az akkumulációs tartály töltését ábrázoló ikon 7. Szivattyú a fűtőkörök keringető szivattyújának működését ábrázoló ikon 8. Kulcs a beállítási menübe lépést ábrázoló ikon 9. Figyelmeztető háromszög veszélyes állapotra figyelmeztető ikon 10. Info az információs menüben történő mozgás ábrázolására szolgáló gombi 11. Nyomásmérő JELMAGYARÁZAT: 1. 0/1 az elektronika főkapcsolója 2. Nyomásmérő a kilépési hőmérsékletet, illetve a kazánvíz aktuális nyomását mutatja 3. Érintőképernyő 4. USB csatlakozó 13

14 MODELLSOR 6000 ATTACK DPX COMBI PELLET KOMBINÁLT SZILÁRD ÉS PELLET TÜZELÉSŰ KAZÁNOK Az ATTACK DPX COMBI Pellet meleg vizes fa- és pellet tüzelésű kazán új tervezésű hőcserélőjével igazán modern hőforrás. Előírt tüzelőanyaga a fa, a teljesen automata működésű rozsdamentes acél égő beépítése esetén pedig a pellet is. Haladó megoldás, fokozott komforttal az automata működésű, egyszerűen beépíthető pellet égőnek, illetve a faelgázosító kazánban fából nyert legolcsóbb hőenergia előállításának köszönhetően. A rostély automatikus tisztításával bíró égő, teljesítményének beállítása, illetve a DPX acél test tüzelési folyamatának automatikus beindítása, illetve befejezése révén jutunk a kombinált szilárd és pellet tüzelésű kazán fogalmához. A pellet égő az állítható pantográfon található, mely segítségével az égő egyszerűen a kazán felső ajtajába helyezhető, így a faelgázosító kazán pillanatokon belül pellet tüzelésű kazánra alakítható. Amennyiben rendelkezünk fával, az égő ismételten könnyen leszerelhető, és a kazán újra faelgázosító kazánként működtethető. A kazán vezérlése PROFI PID szabályozóval, valamint az égőhöz tartozó elektronikával van megoldva. A főkapcsoló segítségével mindkét elem könnyen kikapcsolható, illetve ez alapján a két tüzelőanyag bármelyike felhasználható. Ez a megoldás kétféle, 8 30 kw és kw teljesítménnyel bíró égő használatának lehetőségét nyújtja. A kazán családi házak, nyaralók, kisüzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készültek. A KAZÁN ELŐNYEI y Nagyteljesítményű turbulátorokkal ellátott csöves égéstermékvíz hőcserélő (DPX terméksor) y 90 %-ig terjedő, magas hatásfokú tüzelés a speciálisan mozgatható turbulátoroknak köszönhetően (DPX terméksor) y A kazán átlagon felüli, nagy térfogatú betöltő kamrával rendelkezik, amely hosszabb fűtési időt biztosít egyszeri tüzelőanyaggal való feltöltés esetén is y Fa és pellet tüzelésének lehetősége y A kazán fával, illetve pellettel, automata üzemmódban történő tüzelést is lehetővé tesz y Kényelmes az ügyfél számára, megbízható üzemeltetés, valamint egyszerű kezelés és karbantartás y 6 mm vastagságú speciális kazánacél lemezekből készült a kazán - hosszabb élettartamot biztosít a kazánnak y A pellet égő a legjobb minőségű rozsdamentes acélból készült, automata üzemmódjának köszönhetően az égő tisztítása program alapján történik y Az égő egyszerű behelyezése a fordítható tartó állvány segítségével, így a tüzelőanyag 1 percen belül megváltoztatható y A fűtési költségek csökkentése a tüzelőanyagok kombinálásának köszönhetően y Az égő típusának megfelelően lehetséges az égő teljesítményének modulációja y Teljesen automata üzemmódban működő pellet égő y Kompakt dizájn, egyszerű vezérlés, az információk LCD kijelzőn való megjelenítése y A rostély automatikus tisztításának beállítása a használt pellet minőségének függvényében y A tüzelési folyamat automatikus beindítása és leállítása pellet felhasználása esetén y A láng intenzitásának pontos mérése fényelem segítségével pellet tüzelés esetén y Az égő teljesítménye beállítható 8 30 kw és kw között a használt égő típusának megfelelően y Külső érzékelő csatlakoztatása az akkumulációs tartályhoz y Az égő vezérlése szoba termosztáttal vagy hőmérséklet érzékelővel y 6 10 mm átmérőjű, 35 mm hosszú fa pellet tüzelésének lehetősége y Az tüzelés korrekciója a felhasznált tüzelőanyagtól függően y Az égéstér és az égő rostjának minőségi rozsdamentes acélja y Különböző tüzelőanyag-adagolók csatlakoztatásának lehetősége y A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen biztonsági-, kazán-, füstcső termosztát és hűtőkör y Alacsony üzemi vákuum az égéstérben y Többnyelvű menü, a paraméterek széles skálájának beállítási lehetősége y Működési állapot jelzése y Meghibásodás diagnosztikája A KAZÁN VÁLTOZATAI ATTACK DPX COMBI Pellet AZ ATTACK DPX COMBI PELLET KAZÁN EGYES RÉSZEI: ATTACK DPX faelgázosító kazán ATTACK PELLET BURNER Automatic 8 30 kw égő vagy ATTACK PELLET BURNER Automatic kw égő DPX égőhöz tartozó ajtók, áramszedő készlet (konzol, karok és ajtók), pellet adagoló, pellet tartály 500 l 14

15 MODELLSOR 6000 AZ ATTACK DPX KAZÁNOK TARTOZÉKAI AZ KAZÁNOK TARTOZÉKAI Az ATTACK PELLET BURNER AUTOMATIC teljesen automatikus működésű, pellet tüzelésű rozsdamentes acélból készült égő, amely 8 30 kw és kw teljesítménytartományra állítható. A rostély tisztítása, illetve a begyújtás automatikus, a beindítás ellenőrzött és a tüzelés folyamata vezérelt. AZ ÉGŐ ELŐNyei y Teljesen automata üzemmódban működő pellet égő y Kompakt dizájn, egyszerű vezérlés, az információk LCD kijelzőn való megjelenítése y A rostély automatikus tisztításának beállítása a használt pellet minőségének függvényében y A tüzelési folyamat automatikus beindítása és leállítása y A láng intenzitásának pontos mérése fényelem segítségével pellet tüzelés esetén y Az égő teljesítménye beállítható 8 30 kw és kw között y Külső érzékelő csatlakoztatása az akkumulációs tartályhoz y Az égő vezérlése szoba termosztáttal vagy hőmérséklet érzékelővel y Kiváló emissziós értékek és hatásfok y 6 10 mm átmérőjű, 35 mm hosszú fa pelletek tüzelésének lehetősége y Az tüzelés korrekciója a felhasznált tüzelőanyagtól függően y Az égéstér és az égő rostjának minőségi nemesacélja y Különböző tüzelőanyag-adagolók csatlakoztatásának lehetősége y A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen biztonsági-, kazán-, füstcső- termosztát és hűtőkör y Alacsony üzemi vákuum az égéstérben y Többnyelvű menü, a paraméterek széles skálájának beállítási lehetősége y Működési állapot jelzése y Meghibásodás diagnosztikája LEÍRÁS Az ATTACK rozsdamentes acél égő alapja a tüzelőanyag pellet lehullása a tüzelőanyag-adagolóból a befolyó csövön és csövön keresztül a rostélyra, ahol a tüzelés folyik. Az égő teljesen automata üzemmódban működik, a szükséges hőszolgáltatástól kezdve a tüzelőanyag adagoláson, elektronikus begyújtáson, bemelegítésen, égésen, kikapcsoláson, kialváson, tisztításon át készenléti üzemmódba történő átkapcsolásig. Az égő gyárilag kw teljesítménytartományra van beállítva, amely 3 fokozatra van felosztva: 1. (14 kw), 2. (22 kw) a 3. (30 kw). A teljesítménytartomány két síkon változtatható 8 12 kw a kw a kibővített menüben. Az ATTACK BURNER PELLET Automatic kw égő teljesítménytartománya kw, amely 3 fokozatra van felosztva: 1. (15 kw), 2. (32 kw), 3. (50 kw). Mindkét égő teljesítménytartománya ugrásszerűen, 2 kw-ként változtatható. Az égő tisztítása automatikusan zajlik, program alapján, minden kiégést követően, vagy egy bizonyos intervallumban, amelyet a felhasználó állít be. Az égő alsó részén kinyílik a rostély, a szennyeződés, mint a hamu, kihullnak a rostélyon lévő nyíláson. Az égő teste, a rostély, a fém öngyújtó és a kaparóvas minőségi, hőálló, rozsdamentes acélból készültek. TÜZELŐANYAG Az égő előírt és igazolt tüzelőanyaga a 6 10 mm átmérőjű és max. 35 mm hosszúságú fa pellet. A tüzelőanyag-adagoló cseréje esetén eltüzeli a gyümölcsök magjait, illetve az összetört olívamagot max. őszibarackmag nagyságig. Az esetleges átépítésekkel kapcsolatban előzetesen konzultáljon a gyártóval. Méretek kw MŰSZAKI ADATOK ATTACK PELLET BURNER 8 30 kw ATTACK PELLET BURNER kw Paraméter PELH30A PELH50A Előírt fa pellet 6 10 mm, l = 35 mm max. Üzemmód 8 12 kw, kw kw Teljesítményfokozat 8 30 kw, fokozás 2 kw-ként kw, fokozás 2 kw-ként Csatlakozási feszültség ~ 230 V / 50 Hz Elektromos biztosíték 10 A Tömeg 22 kg 33 kg A TARTOZÉKOK TÁBLÁZATA Megnevezés ATTACK Pellet Burner Automatic 8 30 kw égő ATTACK Pellet Burner Automatic kw égő PELH30A és PELH50A égőhöz tartozó DPX ajtók Fordítható tartó állvány a PELH30A égőhöz Fordítható tartó állvány a PELH50A égőhöz 2,5 m pellet adagoló (esetleges hosszváltoztatás) 500 l pellet tartály kw

16 MODELLSOR 7000, 6000, 5000 ATTACK SLX, DPX, DP A KAZÁNOK JELLEMZÉSE 7000, 6000, 5000 MODELLSOR A fatüzelésre szolgáló kazán füstgázelszívó ventilátor felhasználásával a faelgázosítás elvén működik. Az elszívó ventilátor elszívja a füstgázt a kazánból, és a kazán betöltő kamrájában vákuumot alakít ki. A kazán betöltő kamrában létrejövő vákuum biztosítja a betöltő ajtó kinyitásának pillanatában a kültérből beáramló tiszta levegő bejutását, amivel megakadályozza a kis porszemcsék bekerülését a betöltő garatból a környezetbe. Az a kazánház, amelyikben ilyen kazán áll, lényegesen pormentesebb. Az ATTACK kazánok alapja a vízzel hűtött kazántest. A kazántest max. 6 mm vastagságú acéllemezekből készült. A kazán fúvókával elválasztott kamrával rendelkezik. A kazántest egy részét a tüzelőanyag betöltő kamra alkotja, melynek alsó részén az égéstermék és gázok elvezetésére szolgáló hosszirányú nyílással ellátott tűzálló idom található. A kazán szívét képező jó minőségű tűzálló fúvóka megbízható üzemeltetést biztosít szélsőségesen magas, C körüli üzemi hőmérséklet mellett is. Az egyes tűzálló idomok akár C hőmérséklet mellett is ellenállóak. A kazán hamutartó körüli részén növekszik az égéshő, miközben a felületi hőmérséklet emelkedik, ezt követően pedig égéskatalizátorként szolgál, amely a káros emissziók kazánban történő elégését biztosítja, aminek köszönhetően megakadályozza, hogy a kéményen keresztül távozzanak, majd a környező légkörbe kerüljenek. A tűzálló idomok anyagának, valamint gyártási folyamatának kiválasztására nagyon szigorú hangsúlyt fektettünk. Ezen idomok alakjának kifejlesztésére sokéves tapasztalatok alapján került sor, mégpedig úgy, hogy az a lehető legjobb paraméterekkel rendelkezzen. Az idomok a kazán működése alatt hő terheltek, ezért megfelelően több részre osztódnak, hogy így lehetővé váljon károsodásmentes kiterjedésük. Speciálisan kialakított kemencékben elhelyezve, minden egyes idom néhány napig tartó lágyítási folyamatban részesül, amely során szert tesz a szükséges mechanikai tulajdonságokra, ugyanakkor meg is szárad. A magas szintű szilárdság érdekében az idomdarab gyártási anyaga speciális acél mikro betéttel erősített. Ez az egyedülálló gyártási folyamat hosszú élettartamot biztosít a tűzálló idomok számára. Az égéstérben, a fúvóka alatt található a tűzálló hamutartó DPX a 7000 SLX a kazántest hátsó részében található a csöves hőcserélő, felső részén felfűtő csappantyúval ellátva. Ugyanitt található a kéményhez csatlakozó elszívó cső is. A 6000 DPX, 7000 SLX kazánok modellsor esetében a beszerelés helyén lehetőség nyílik ennek horizontális vagy vertikális irányba történő elfordítására DP: A kazántest hátsó részében található a függőleges füstgázcsatorna, felső részén felfűtő csappantyúval ellátva. Ugyanitt található a kéményhez csatlakozó elszívó cső is. Az ATTACK kazánok felső részén, az elülső falon van a betöltő ajtó, alul a hamuajtó. Fontos, hogy a kazánajtók és a kazán égéstere jól el legyenek szigetelve egymástól, azok egyszerű kezelése érdekében. A szigetelés biztosítja, hogy maximális kazánteljesítménynél ne legyen a kazánajtók felülete sokkal melegebb, mint a környezeti hőmérséklet. Ennek érdekében az ATTACK kazánok nagyon jó minőségű préselt szigetelőanyaggal vannak ellátva, amelynek a hagyományos szigetelőanyagokkal szemben fő jellegzetessége az alacsony hőátadási tényező, az alacsony fajsúly, valamint elegendő szilárdság. Nem kíméletes kezelés esetén a kazánajtóban pléhlemez nyújt külön védelmet DP: a felső fedél elülső részén található a felfűtő csappantyú működtető karja, a hátsó részen pedig az elsődleges és másodlagos levegő áramlási csatornája szabályozó csappantyúval, amelyben magas hőmérsékletet ér el. A kazántest külső része a kazánfal külső felülete alá helyezett ásványgyapottal szigetelt. A kazán felső részében található az elektromechanikus szabályozás vezérlőpanelje. A kazán külalakját porszórt bevonat biztosítja. A kazán biztonsági termosztáttal rendelkezik, amely készültségi állapotban, 95 C hőmérséklet meghaladását követően elektromosan leállítja a ventilátort. MODELLSOR 7000 SLX ÉS 6000 DPX Az ATTACK kazán SLX, DPX változata nagyhatékonyságú csöves hőcserélővel van ellátva, amely a hatásfok növelése érdekében speciális mozgatható, ugyanakkor a hőcserélő tisztításáért is felelős turbulátorokkal van felszerelve. A kazán elülső részén található az elsődleges és másodlagos levegő áramlási csatornája. Az elsődleges levegő beáramlása a betöltő nyíláson, a másodlagos levegő beáramlása az égő fúvókán keresztül történik. A kazán felfűtő csappantyúval van ellátva, (DPX modell) amely a betöltő ajtó kinyitásakor és bezárásakor automatikusan elzár. A felfűtő csappantyú közvetlen füstgáz elszívást biztosít a betöltő garatból a kürtőbe, ugyanakkor segíti a kazán egyszerűbb felfűtését is. A gyártó elvégzi a csappantyún az elsődleges és másodlagos levegő elválasztásához szükséges alapbeállításokat. Az ATTACK SLX LAMBDA Touch, DPX LAMBDA változat esetében ez a beállítás automatikusan, az elektromos szervo meghajtások segítségével, a kazán üzemeltetése alatt, a lambda szonda adatainak kiértékelésével történik. A lambda szonda segítségével történő tüzelésvezérlés optimális üzemeltetési feltételeket biztosít, amelyek mellett a kazán eléri a legmagasabb hatásfokot, illetve minimalizálja a káros emisszió-képződést. A kazán minden szükséges üzemeltetési és biztonsági elemmel rendelkezik. A kazán termosztát biztosítja az üzemeltetést, valamint a fűtővíz választott hőmérsékletének megtartását. 16

17 MODELLSOR 7000, 6000, 5000 ATTACK SLX, DPX, DP FAPIROLÍZIS A faelgázosítás egy már ismert technológia újbóli felfedezése, amely javítja a fatüzelés hatékonyságát. Égés alatt egy anyag hirtelen, oxigénnel történő egyesülésének folyamatát (oxidáció) értjük, miközben hő szabadul fel. A pirolitikus kazán működését három folyamatba soroljuk a betöltő garatban elhelyezett faanyag tüzelése és szárítása, a fa termikus bomlása magas hőmérsékletnél, majd a fagáz felszabadulása elegendő oxigénmennyiség beáramlásának hiányában, és annak elégése a tűzálló fúvókában másodlagos levegő beáramlásával. A KAZÁN MŰKÖDÉSE A tüzelőanyag ismételt betöltése során 200 C hőmérséklet alatt a fa kiszárad. A fúvókák közelében, C hőmérsékleten, korlátozott légáramlás mellett a fa bomlásnak indul, majd fagáz szabadul fel, és szilárd összetevők keletkeznek. A felszabadult gáz a fúvókába kerül, ahol megfelelő másodlagos levegő áramlása esetén ég és meleget áraszt. A fennmaradt nem elégethető részeket a fúvóka a hamutartóba juttatja. A faelgázosítás előnye, hogy a tüzelés minden egyes fázisa esetében optimális feltételekről van szó, aminek köszönhetően magas hőmérsékletnél a fa összetevőiben jelenlévő vegyi anyagok pontosabb tüzelésére, a tűzálló fúvókák emissziós értékének hatékonyabb csökkenésére, a tüzelési folyamat magasabb hatásfokának elérésére, sőt tüzelőanyag megtakarítására kerül sor. yfaanyagszárítás yhevítés ygázösszetevők felszabadulása ygázégetés ygázégés, CO csökkenés Fagáz Bizonyos körülmények között (hőmérséklet, légáramlás) a fa gáz-, cseppfolyós és szilárd halmazállapotú összetevőinek bomlására kerül sor. Esetünkben a gázösszetevő a fagáz, szilárd összetevő a lényegében tiszta szénként megjelenő faszén. A fagáz a fa felmelegedésével viszont minimális oxigénáramlás mellett keletkezik, tehát csak képződéséről, nem pedig tüzeléséről van szó. Az anyag fűtőértékét a gyúlékony anyagok kémiai összetétele, valamint tartalma alapján határozzuk meg. A fagáz 20 % hidrogént À, 20 % gyúlékony szén-monoxidot Á, 0 10 % metánt  és % nem gyúlékony nitrogént tartalmaz Ã. A magas inert nitrogéntartalomnak köszönhetően a fagáz fűtőértéke 3,5 8,9 MJ/m 3 értékek között mozog. 17

18 MODELLSOR 7000, 6000, 5000 ATTACK SLX, DPX, DP A KÜRTŐ BESZERELÉSE A kürtő tájolása a perem 180 -os elfordításával vízszintesen vagy függőlegesen történhet. TÜZELŐANYAG Az előírt tüzelőanyag a száraz hasított, min. 12 %, max. 20 % nedvességtartalommal bíró fahasáb. A kazán nem alkalmas fűrészpor, illetve apró fahulladék tüzelésére. Nagy fadarabokból álló, vastag fahasábokat tartalmazó fahulladék is tüzelhető. A fahasábokkal csak kismennyiségű apró fahulladék tüzelhető (max. 10 %). A kazán teljesítménye a fa nedvességtartalmának fokától függ. A kazán teljesítménye és funkciója legfeljebb 20 %-os nedvességtartalomig garantált. Az ATTACK PELLET BURNER égő javasolt tüzelőanyaga a DIN szabványnak 12 %-os nedvességtartalmú, 6 10 mm átmérőjű, max. 35 mm hosszú, 1 % hamumennyiséggel bíró fa pellet. Alternatív tüzelőanyagok tüzelésének lehetősége (pl. olívamag, magzúzalék). Ideális esetben az összes előírt tüzelőanyag fűtőértéke 15 17,5 MJ/kg. a kazán túlmelegedése elleni védelem Az ATTACK kazánok SLX, DPX, DP változatainak mindegyike túlmelegedés elleni hőcserélővel felszerelt. Az STS 20 szelep bekötését követően a kazán hátsó részében található érzékelő úgy védi a kazánt a felmelegedés ellen, hogy a kazánvíz 95 C hőmérséklet elérésével vizet enged a vízhálózatból a hűtőkörbe, amely elveszi a fölösleges hőt, majd elvezeti azt. ATTACK OVENTROP ATTACK SLX, DPX, DP mm ATTACK AS mm mm példa a beszerelésre Az ATTACK SLX, DPX, DP ATTACK AS akkumulációs tartályhoz és napkollektorokhoz csatlakoztatásához megfelelő méretű kazánház biztosítása szükséges. 18

19 MODELLSOR 7000, 6000, 5000 AZ ATTACK SLX, DPX, DP KAZÁNOK TARTOZÉKAI A KAZÁN VÉDELME ÉS ÉLETTARTAMÁNAK NÖVELÉSE REGUMAT ATTACK-OVENTROP A kazánba lépő visszatérő víz alacsony hőmérséklete (50 C alatt) esetén a kazán belső acélfalain káros savak, kondenzátum és kátrány képződésére kerül sor, amelyek hatása a kazán acélfalainak megrongálódásához vezet. A Regumat ATTACK-OVENTROP használata megfelelő megoldásnak, valamint a kazán élettartamának növelésére alkalmas módszernek bizonyul ezen kedvezőtlen jelenségek ellen. A keverő berendezés bekötésével kazán és fűtési kör alakul ki. Az ATTACK-OVENTROP keverő berendezés a termosztát fejek 5 6-os fokozatra állításával 65 C on tartja a kazánba lépő visszatérő víz hőmérsékletét, ezzel pedig megakadályozza a kazán acélfalainak megrongálódását. Az ATTACK-OVENTROP keverő berendezés jelentősen hosszabb élettartamot biztosít a kazánnak. A Regumat ATTACK-OVENTROP keverő berendezés háromjáratú szelepből, hajszálcsővel ellátott termosztatikus fejből, bypassból, önellátó cirkulációhoz szükséges szelepből (természetes cirkuláció), háromfokozatú keringető szivattyúból, elzáró szelepekből, hőmérőkből és hőszigetelőkből áll. Az említett megoldás előnye a kezelés tömörségében, egyszerűségében, valamint a kazán acélhőcserélőjének védelem biztosításában rejlik. Regumat ATTACK-OVENTROP a következő kazántípusok számára: ATTACK DP 25 35, ATTACK DPX 15 35, ATTACK SLX 20 35, ATTACK PELLET 30 Plus, ATTACK WOOD&PELLET 25: típus DN25 / megrendelhető alacsony energiafogyasztású szivattyúval ATTACK DP 45 95, ATTACK DPX 40 45, ATTACK SLX 40 55: típus DN32 REGUMAT ATTACK-OVENTROP Átmérő DN25 DN32 Max. nyomás 10 bar 10 bar Max. hőmérséklet 120 C 120 C Kvs érték 3,9 5,3 Tömítés vastagsága 365 mm 472 mm Tömítés hossza 250 mm 250 mm Tengelytávolság 125 mm 125 mm y szabályozófejjel ellátott háromjáratú szelep y bypass ág y elzáró szelep önellátó cirkulációhoz y keringető szivattyú y hőmérő y KIMENETI gömb elzáró szelep y BEMENETI gömb elzáró szelep ATTACK KAZÁNOK TARTOZÉKAI ATTACK PUFFERTARTÁLYOK Az ATTACK, s.r.o. társaság a puffertartályok legnagyobb gyártója Szlovákiában, és a legszélesebb választékot kínálja. ATTACK AK, ATTACK AS PUFFERTARTÁLYOK Az ATTACK AK, AS puffertartályok az akkumulációhoz és a hőenergia szállításához a kazánból a biomasszára,pl. ATTACK WOOD&PELLET, PELLET 30 Automatic Plus, SLX, DPX, DPX COMBI Pellet, DP stb. szükséges minőségi acélból készülnek. Ráadásul az ATTACK AS modell el van látva egy hőcserélővel, amely a szoláris rendszerhez csatlakoztatható. ATTACK AK: 9 csőtoldat G 1 ½", 4 csőtoldat G ½" ATTACK AS: 9 csőtoldat G 1 ½", 4 csőtoldat G ½", 2 csőtoldat G 1" szolár kör 19

20 MODELLSOR 7000, 6000, 5000 AZ ATTACK SLX, DPX, DP KAZÁNOK TARTOZÉKAI ATTACK HR, ATTACK HRS Az ATTACK HR, HRS puffertartályok minőségi acélból készültek, amelyek nem csak a víz akkumulálására szolgálnak, hanem belső zománcozott tartállyal a HMV előállítása céljából is. Az ATTACK HRS modell el van látva egy hőcserélővel, amely a szoláris rendszerhez csatlakoztatható. Az ilyen típusú tartályok HMV tartályában beépített magnézium anód található a fokozott korrózióálló képesség elérése érdekében. A felső részen egy kézi légtelenítő szelep van beszerelve. ATTACK HR: 9 csőtoldat G 1 ½", 6 csőtoldat G ½" ATTACK HRS: 9 csőtoldat G 1 ½", 6 csőtoldat G ½", 2 csőtoldat G 1" szolár kör ATTACK TUV, ATTACK TUVS Az ATTACK TUV, TUVS puffertartályok minőségi acélból készültek, amelyek nemcsak a víz akkumulálására szolgálnak, hanem a réz tekercsben végbemenő HMV előállítására is. Az ATTACK TUVS modell el van látva egy hőcserélővel, amely a szoláris rendszerhez csatlakoztatható. ATTACK TUV: 9 csőtoldat G 1 ½", 5 csőtoldat G ½", 2 csőtoldat G 1" HMV ATTACK TUVS: 9 csőtoldat G 1 ½", 5 csőtoldat G ½", 2 csőtoldat G 1" szolár kör, 2 csőtoldat G 1" HMV ATTACK S, ATTACK SS RÉTEGES PUFFERTARTÁLYOK ATTACK S Az ATTACK AK típusból indul ki. A belső tárolóba be van építve egy lemez és réteges cső, amely a víz rétegeződősét teszi lehetővé a hőmérséklet szerint. Ez a kialakítási elem biztosítja a különböző hőmérsékletű vízrétegeket a bemeneteknél és kimeneteknél. ATTACK SS - Az ATTACK AS a ATTACK S típusból indul ki. Hőcserélővel ellátott, amely a szoláris rendszerhez csatlakoztatható. ATTACK S: 10 csőtoldat G 1 ½", 5 csőtoldat G ½" ATTACK SS: 10 csőtoldat G 1 ½", 5 csőtoldat G ½", 2 csőtoldat G 1" szolár kör AZ Puffertartályok TELEPÍTÉSÉNEK ELŐNYEI: y A kazán nem egységes teljesítményének kiegyenlítése és nagyobb kényelem y Alacsonyabb tüzelőanyag-fogyasztás a kazán optimális hatékonysággal teljes teljesítményen dolgozik y A kazán és a kémény hosszú élettartama ha teljes erővel működik, a kátrány és a savak képződése minimális ATTACK REGUMAX IDŐJÁRÁSKÖVETŐ SZABÁLYOZÓ Az ATTACK REGUMAX időjáráskövető szabályozó az ATTACK SLX, DPX, DP faelgázosító kazánok egyik legjobb szabályozó eleme. Fűtési rendszerek szabályozására szolgál, beleértve a használati melegvíz szabályozását is. Alacsonyhőmérsékletű és melegvizes fűtési rendszerek szabályozására is használható. Kétféle szobaegységhez is beköthető (kijelző nélküli és kijelzős). Az ATTACK REGUMAX időjáráskövető szabályozó egyszerű bekötést és egyben szélesskálájú felhasználást foglal magába. y Kombinálható más fűtési módszerekkel (akkumulációs áram, szolár berendezés) y A radiátorok kombinálhatók a talajfűtéssel y Kényelmesebb vezérlés Az összes puffertartály modeljeinek a műszaki adatait megtekintheti a web oldalunkon A FŰTÉSI RENDSZERBEN A KÖVETKEZŐK SZABÁLYOZHATÓAK AZ ATTACK REGUMAX SZABÁLYOZÓ SEGÍTSÉGÉVEL: y a faelgázosító kazán primer kazánköre y a puffertartályok töltése és merítése y HMV szoláris rendszer vagy a központi fűtés utánfűtése y több fűtési kör különböző y hőmérsékleti szinttel y alternatív hőforrás y HMV melegítése y szabadon programozható bemenetek 20

21 MODELLSOR 7000, 6000, 5000 AZ ATTACK SLX, DPX, DP KAZÁNOK TARTOZÉKAI ÜZEMMÓDOK Időbeállítással, időbeállítás nélkül történő fűtés, gátló üzemmód, nyári üzemmód, kézi üzemmód, automatikus vezérlésű üzemmód. ÓRAMŰKÖDÉS Saját heti időbeosztás szerinti fűtés, HMV fűtés egyhetes időbeosztással, 15 szünidő-periódus. MŰSZAKI ADATOK Hálózati feszültség Frekvencia Bemenet Javasolt biztosíték Védelmi fok IP 30 Méretek (beleértve a lapot) ~ 230 V +6 % / -10 % Hz max. 5,8 VA max. 6,3 VA lassú 144 x 96 x 75 mm (sz x ma x mé) VEZÉRLŐPANEL Multifunkciós kijelző háttérvilágítással és érthetően feltüntetett adatokkal Beállítási gombok kézi vezérlés Összes fűtési program kiválasztása Fűtési görbék beállítása Információ a hőmérséklet értékeinek és az üzemeltetési állapot megtekintésee EGYSZERŰ BESZERELÉS Az egyszerű beszerelést a kapcsolótábla, bekötési modul vagy falra szerelésre alkalmas rugós bekötési modul biztosítja. AZ ATTACK REGUMAX SZABÁLYOZÓ ELŐNYEI Multifunkciós gomb Egyszerű beállítás elfordítással és megnyomással Gyors hozzáférés gombjai Kívánt napi hőmérséklet Kívánt hőmérsékletcsökkenés Kívánt HMV hőmérséklet y Szélesskálájú felhasználás, gazdasági előny y Előre beállított programok a tervezés és üzembe helyezés megkönnyítése érdekében y Többnyelvű menü CZ, DE, GB, FR, IT, NL, ES, PT, HU, PL, RO, RU, TR, S, N y Intuitív vezérlés gombok, jelek, egyszerű multifunkciós gomb, nagyméretű szövegkijelző segítségével y A rendszer egyszerű terjesztése kis hálózat keretén belül - több szabályozó kommunikációs hálózatba való kapcsolása y Külső kapcsolási modem, amely a szabályozók üzemmódjainak távkapcsolását teszi lehetővé y A fűtési rendszer ügyes vezérlése, amely a legmagasabb kezelési kényelmet nyújtja y A kazánvíz ekvitermikus vezérlése y A fűtési rendszerek különböző változatainak magasfokú univerzalitása a faelgázosító kazán felhasználásának köszönhetően DPD25035, DPD25055, DPD25058 PÉLDA AZ ATTACK REGUMAX SZABÁLYOZÓ BESZERELÉSÉRE Az ATTACK REGUMAX szabályozó univerzális beszerelése külső HMV tartállyal, két keverőkörrel, szoláris lapokkal és szilárd tüzelésű melegforrással történik. REGUMAX (34) - KVLF (SOLAR) (11) - VA2 (S. CER) DISPLAY - DPD25045 NO DISP. - DPD25044 (33) - VF2 (24,25) - BUS A, BUS B (26) - AF (OT) (15) - MKP2 (MCP-2) (12,13,14) - MK2 (5) - SLP (28) - SF (TUV) DPD25051 DPD25053 (30) - VE1 (BOSF) 2-6 bar C DPD25050 OT57 M DPD25051 A A M OT57 DPD25051 DPD25051 DPD25052 DPD25051 (10) - VA1 (35) - KSPF (SBUFF) (32) - VE3 (BU-2) DPD25052 DPD25052 Alternatív kazán: ATTACK KT ATTACK PELLET 30 (27) - VF/KF (31) - VE2 (BU) (6, 7, 8) - MK1 (9) - MKP1 (MCP-1) (29) - VF1 (3) - DKP (1, 2) - 21
