1 ÓLOMMENTES FORRASZTÓÁLLOMÁS Q303DESD Szoftver Þ Rendszer beállítás: Riasztás beállítás, kommunikáció gyorsaság, mintavételi idő, COM beállítás Þ Felhasználói beállítások: Belépés - Kilépés Þ Eszköz beállítások: Jelszó, Hőmérséklet beállítás, Be Kikapcsolás, Üzemmód kiválasztás, Felső hőmérséklet határ, Alsó hőmérséklet határ, Energia takarékos üzemmód, Kikapcsolási idő Þ Forrasztó állomás részletek: Valósidejű grafikon, Történeti grafikon, Történeti adatok, Riasztási adatok Þ Csoportos vagy egyenkénti állomás beállítás Þ 64 állomás csatlakoztatható egy számítógéphez, csoportos vezérléshez Þ Érzékelő közel a forrasztó hegy csúcsához. Gyors hő visszaállás. Hőmérséklet kalibráció digitálisan és gyorsan Þ Nagy LCD kijelző a két hőmérséklet kijelzéséért Þ Széles hőmérséklet határok igény szerinti beállítással Þ Ha a hőmérséklet eléri a kritikus értékeket vészjelzés hallható Þ Energia takarékos Auto-sleeping üzemmód és kikapcsolási idő Shut-off beállítható Þ Biztonságos és megbízható földelési kialakítás a hegytől a földpontig Þ Elkülönített fűtő és hegy kialakítás, ezért költséghatékony Q303DESD Q202DESD 90W 36 VAC, 400 KHz Hőmérsékleti határ 50 C C (Üzemmód szerint) Csatlakozás Max. csatlakoztatható állomás PC-hez (páka vezetéke nélkül) RS átm. 120 x 150 (H) mm 2,1 kg Þ Érzékelő közel a forrasztó hegy csúcsához. Gyors hő visszaállás. Hőmérséklet kalibráció digitálisan és gyorsan Þ Micro computer-es vezérlés, PID hőmérséklet vezérlés Þ Nagy LCD kijelző a két hőmérséklet kijelzéséért Þ Széles hőmérséklet határok igény szerinti beállítással Þ Ha a hőmérséklet eléri a kritikus értékeket vészjelzés hallható Þ Energia takarékos Auto-sleeping üzemmód és kikapcsolási idő Shut-off beállítható Þ Biztonságos és megbízható földelési kialakítás a hegytől a földpontig Þ Elkülönített fűtő és hegy kialakítás, ezért költséghatékony 159

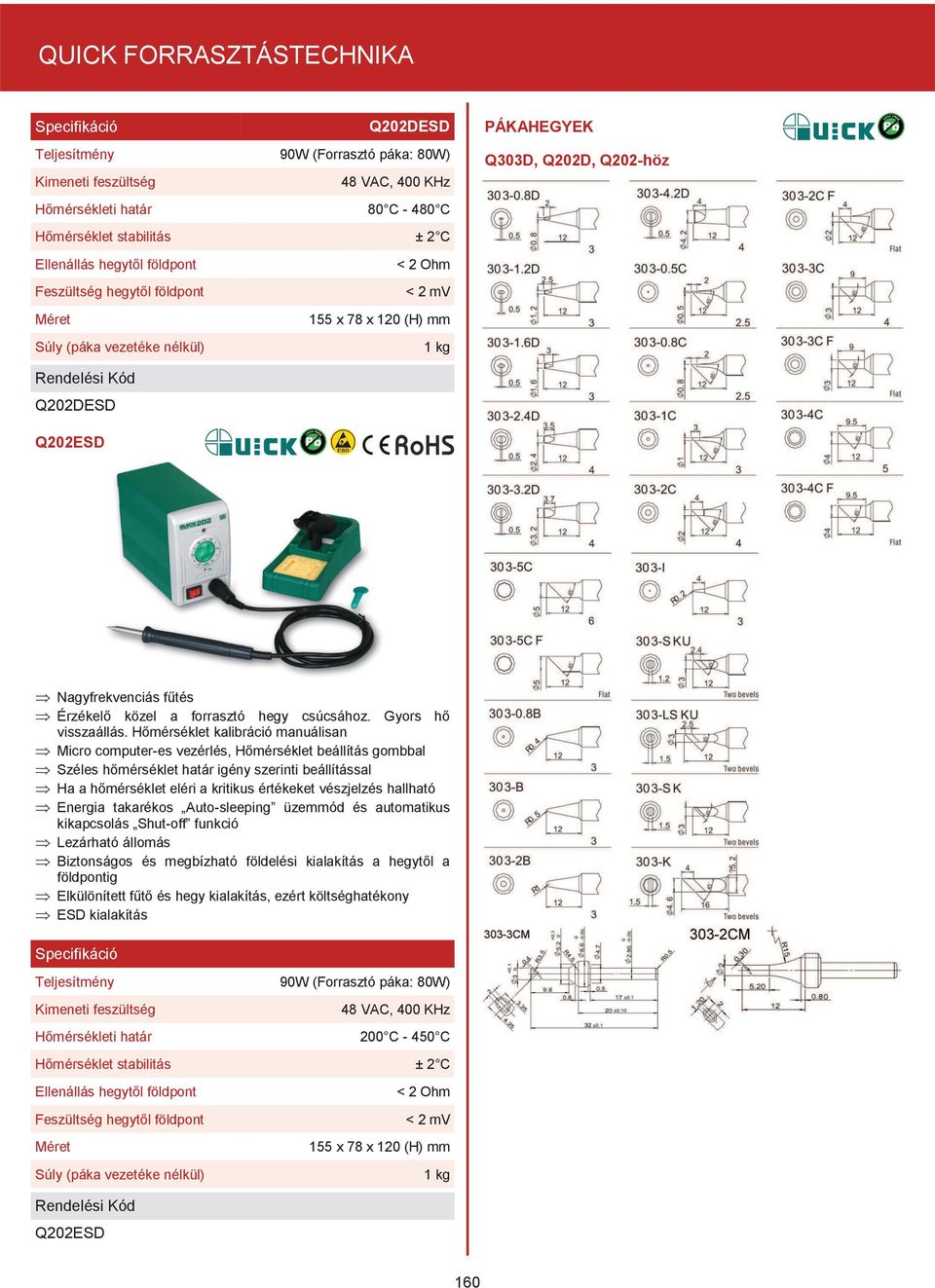

2 Q202DESD 90W (Forrasztó páka: 80W) 48 VAC, 400 KHz Hőmérsékleti határ 80 C C PÁKAHEGYEK Q303D, Q202D, Q202-höz (páka vezetéke nélkül) 155 x 78 x 120 (H) mm 1 kg Q202DESD Q202ESD Þ Érzékelő közel a forrasztó hegy csúcsához. Gyors hő visszaállás. Hőmérséklet kalibráció manuálisan Þ Micro computer-es vezérlés, Hőmérséklet beállítás gombbal Þ Széles hőmérséklet határ igény szerinti beállítással Þ Ha a hőmérséklet eléri a kritikus értékeket vészjelzés hallható Þ Energia takarékos Auto-sleeping üzemmód és automatikus kikapcsolás Shut-off funkció Þ Lezárható állomás Þ Biztonságos és megbízható földelési kialakítás a hegytől a földpontig Þ Elkülönített fűtő és hegy kialakítás, ezért költséghatékony 90W (Forrasztó páka: 80W) 48 VAC, 400 KHz Hőmérsékleti határ 200 C C (páka vezetéke nélkül) 155 x 78 x 120 (H) mm 1 kg Q202ESD 160

3 Q205ESD. Gyors hő visszaállás. Þ Nagyteljesítmény igénylő forrasztásokhoz (150 W) Þ Micro computer-es vezérlés Þ Széles hőmérséklet tartomány igény szerinti beállítással Þ Energia takarékos Auto-sleeping üzemmód és kikapcsolási Shut-off funkció Þ Gyors hő visszaállás. Hőmérséklet kalibráció digitálisan és gyorsan Þ Micro computer-es vezérlés Þ Széles hőmérséklet tartomány igény szerinti beállítással Þ Energia takarékos Auto-sleeping és kikapcsolási Shut-off funkció Þ Automata és manuális huzal adagolás. 9 alap program az automata adagolásnál Þ Beállítható adagolási sebesség, adagolási hossz, adagolási ritmus, visszahúzási idő Þ Választható adagoló cső: Hosszú cső az aktív forrasztáshoz, rövid cső a fix forrasztáshoz Þ Pedál vagy manuális adagolás kapcsoló választható Þ Normál ólommentes forrasztóállomásként is használható Þ Biztonságos és megbízható földelési kialakítás a hegytől a földpontig 150W 36 VAC, 400 KHz Hőmérsékleti határ 50 C C 200 x 130 x 100 (H) mm (páka vezetéke nélkül) 2,7 kg Q205ESD 90W 36 VAC, 400 KHz Hőmérsékleti határ 50 C C Motor Léptető motor Adagolási sebesség 2,7-27 mm/s Adagolási hossz mm Q376DESD Adagolási ritmus Visszahúzási idő 0-2,7 s 0-0,9 s (0-25 mm) Adagolási mód Automata (1-9) / Manuális (0) Forrasztó huzal átmérő Max. forrasztó huzal súly 0,5-0,6-0,8-1,0-1,2-1,4-1,6 mm 1 kg Q376DESD 161

4 ÓLOMMENTES SMD REWORK ÁLLOMÁS Q856ADESD Þ Beépített levegő generátorral Þ IC-k gyors kiforrasztása Þ Három programhely a kiforrasztó feladatok tárolására: CH1, CH2, CH3 Þ Jelszó beállítás a programok és a menü védelmében Þ Key-lock lezárási lehetőség a paraméterek védelmében Þ Nagy LCD kijelző: hőmérséklet, levegő mennyiség, munkaidő Þ Mágneses vagy pedál kapcsoló funkció Þ Munkaidő beállítás 0-tól 999 s-ig Þ Hőmérséklet szabályozás zárt hurkú érzékelő rendszerrel, zéró késleltetés. Gyors fűtés, a stabil és pontos hőmérséklet nem változik a levegő mennyiség mértékétől Þ Energia takarékos Auto-sleeping üzemmód Þ SMD alkatrészek kiforrasztására alkalmas úgymint SOIC, CHIP, QFP, PLCC, BGA 1300W Hőmérsékleti határ 100 C C Munkaidő Levegő mennyiség s vagy folyamatos l/perc Þ Beépített levegő generátorral Þ IC-k gyors kiforrasztása Þ 10 programhely a kiforrasztó feladatok tárolására Þ A kiforrasztási folyamat 6 programozható fázisból áll, mely beállítható folyamat paraméterei szerint Þ Jelszó beállítás a programok és a menü védelmében Þ Key-lock lezárási lehetőség a paraméterek védelmében Þ Vákuum ceruza az IC könnyű kezeléséért Þ Nagy LCD kijelző: hőmérséklet, levegő mennyiség, munkaidő Þ Mágneses vagy pedál kapcsoló funkció Þ Munkaidő beállítás 0-tól 999 s-ig Þ Hőmérséklet szabályozás zárt hurkú érzékelő rendszerrel, zéró késleltetés. Gyors fűtés, a stabil és pontos hőmérséklet nem változik a levegő mennyiség mértékétől Þ Energia takarékos Auto-sleeping üzemmód Þ Automata hűtési funkcióval Þ SMD alkatrészek kiforrasztására alkalmas úgymint SOIC, CHIP, QFP, PLCC, BGA 1300W Hőmérsékleti határ 100 C C Programozható fázis 6 phases Programhely 10 Vákuum ceruza erőssége 0,03 MP Hőmérséklet stabilitás ± 2 C Levegő mennyiség Q855PGDESD Q855T class 250 x 230 x 150 (H) mm 3,8 kg 250 x 230 x 150 (H) mm 3,8 kg Q856ADESD Q855PGDESD Þ Infravörös kerámia főtés: Gyors felfűtés, nagy hatékonyság Þ K típusú hőmérséklet érzékelő, zárt hurkú vezérlés Þ A Q855PGESD Rework állomással együtt egy komplett Rework rendszer kiépíthető Þ Könnyen mozgatható és kényelmes kar Þ A NYÁK egyszerűen a rozsdamentes acél rácsra tehető vagy NYÁK tartó hsználható 162

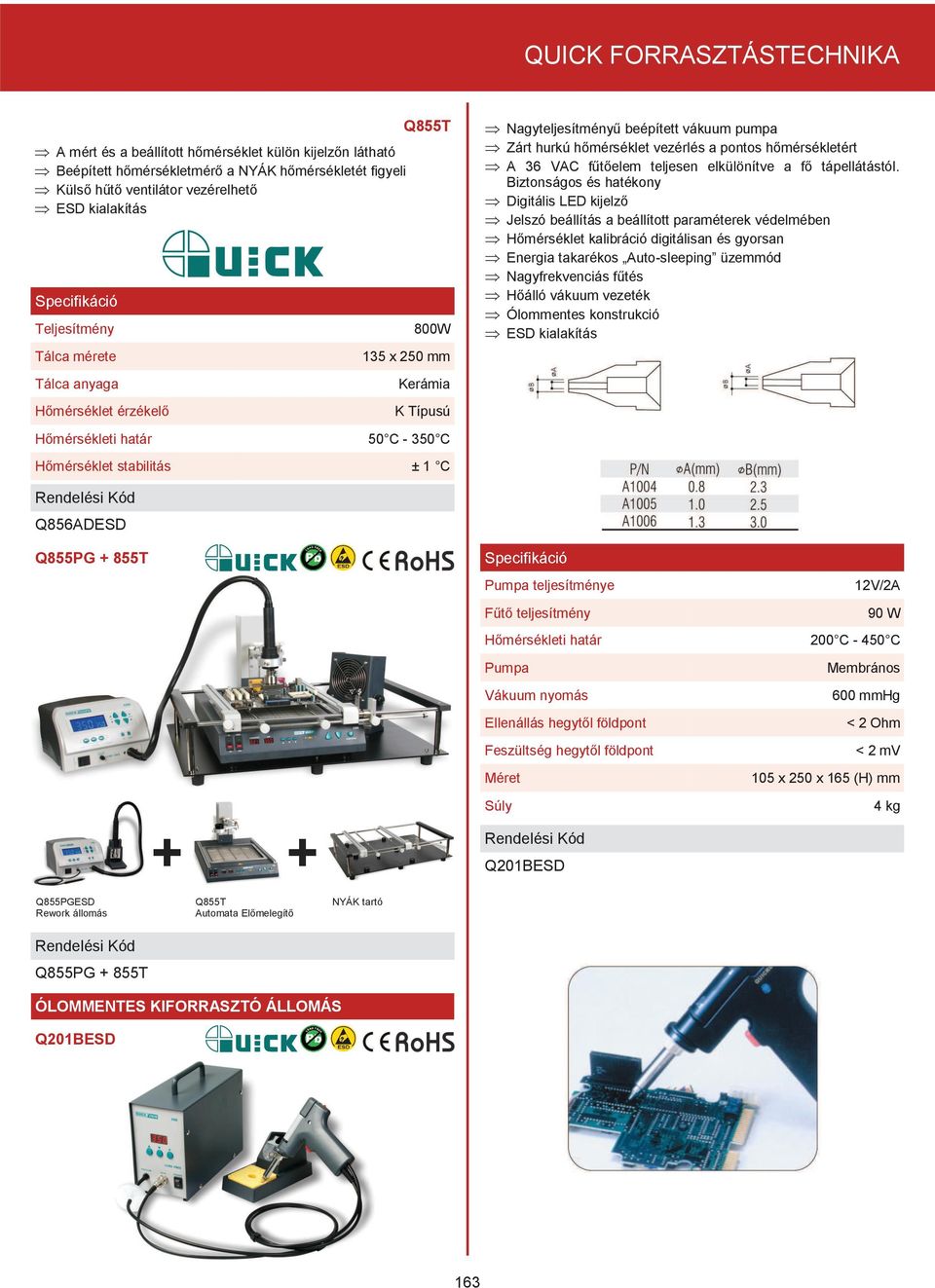

5 Þ A mért és a beállított hőmérséklet külön kijelzőn látható Þ Beépített hőmérsékletmérő a NYÁK hőmérsékletét figyeli Þ Külső hűtő ventilátor vezérelhető Tálca mérete Tálca anyaga Hőmérséklet érzékelő Q855T 800W 135 x 250 mm Kerámia K Típusú Þ Nagyteljesítményű beépített vákuum pumpa Þ Zárt hurkú hőmérséklet vezérlés a pontos hőmérsékletért Þ A 36 VAC fűtőelem teljesen elkülönítve a fő tápellátástól. Biztonságos és hatékony Þ Digitális LED kijelző Þ Jelszó beállítás a beállított paraméterek védelmében Þ Energia takarékos Auto-sleeping üzemmód Þ Hőálló vákuum vezeték Þ Ólommentes konstrukció Hőmérsékleti határ 50 C C Hőmérséklet stabilitás ± 1 C Q856ADESD Q855PG + 855T Pumpa teljesítménye 12V/2A Fűtő teljesítmény 90 W Hőmérsékleti határ 200 C C + + Pumpa Vákuum nyomás Q201BESD Membrános 600 mmhg 105 x 250 x 165 (H) mm 4 kg Q855PGESD Rework állomás Q855PG + 855T Q855T Automata Előmelegítő NYÁK tartó ÓLOMMENTES KIFORRASZTÓ ÁLLOMÁS Q201BESD 163

6 QUICK FORRASZTÁSTECHNIKA FEJEK Q856ADESD-hez 164

7 QUICK FORRASZTÁSTECHNIKA FEJEK Q855PGESD-hez 165

8 ÓLOMMENTES FORRASZTÓTÉGELY Q100-4C 600W Vezérlő rendszer Mikroszámítógépes vezérlés Tégely mérete 91 x 135 x 60 (H) mm Hőmérsékleti határ max. 450 C Hőmérséklet stabilitás ± 2 C Hőmérséklet pontosság ± 5 C Forrasztó tégely Titánium ötvözet 200 x 330 x 110 (H) mm 5,5 kg Þ Zártkörű hőmérséklet érzékelő vezérlés Þ Zéró késleltetés, üzemszerű feszültség ingadozás nélkül Þ Erózió és hőálló ötvözet Þ Hosszú élettartam Þ Ólommentes forrasztásra alkalmas Q100-15S ASZTALI FÜSTELSZÍVÓ Q493ESD 200W Tégely mérete átm. 36 x 40 (H) mm Hőmérsékleti határ 150 C C Hőmérséklet stabilitás ± 2 C 91 x 150 x 75 (H) mm 860 g Q100-4C Q100-15S Þ Gyorsan elszívja az ártalmas füstöt, biztonságos és hatékony Þ Elszívás szöge állítható, könnyen elhelyezhető és mozgatható Þ Alacsony zaj kibocsátás Þ Hosszú élettartamú ventilátor Þ A cserélhető szűrőbetét speciális uretán szivacsból készült mely aktív szén bevonatot tartalmaz Þ Zártkörű hőmérséklet érzékelő vezérlés Þ Zéró késleltetés, üzemszerű feszültség ingadozás nélkül Þ Erózió és hőálló ötvözet Þ Hosszú élettartam Þ Ólommentes forrasztásra alkalmas Þ Gyors hő visszaállás Þ Stabil és pontos hőmérséklet Þ Nagy LCD kijelző Elszívási kapacitás Csere szűrőbetét Q493ESD 23 W 1,07 m 3 /min 167 x 101 x 182 (H) mm 1,5 kg Q493-SF 166

9 HŐMÉRSÉKLETMÉRŐ Q191AD Þ Szivárgó feszültség mérése a MIL-STD-2000 szabvány szerint Þ Hőmérséklet Celsius vagy Fahrenheit fokban Hőmérséklet Érzékenység 1 C Méréshatár 0 C C Pontosság ± 3 C Þ Forrasztó hegy hőmérsékletének mérése gyorsan és pontosan CA érzékelővel (átm. 0,2 mm) Þ Automata kikapcsolás funkció beállítható Þ A max. hőmérsékletet eltárolja. A legmagasabb hőmérséklet a (MAX HOLD) gombbal előhívható Þ Hőmérséklet Celsius vagy Fahrenheit fokban Érzékenység 1 C Méréshatár 0 C C Pontosság ± 3 C Érzékelő típusa Kijelző Tápellátás K hőmérséklet érzékelő 3,5 digites LCD, Akkumulátor töltöttségi riasztás 9V telep 146 x 83 x 35 (H) mm Érzékelő típusa Érzékenység Méréshatár Pontosság Érzékenység Méréshatár Pontosság Kijelző Fogyasztás Környezeti hőmérséklet Feszültség Ellenállás K hőmérséklet érzékelő 0,1 mv 0-90 mv (AC) ± 3% + 2 digit 0,1 Ohm 0-90 Ohm ± 1% + 2 digit 3,5 digites LCD 1 W 158 x 150 x 50 (H) mm 1 kg 0 C - 40 C Relatív páratartalom 0-80 %RH 250 g Környezeti hőmérséklet 0 C - 40 C Q191AD THERMOMETER Q192 Þ Forrasztó hegy hőmérsékletének, szivárgó feszültség és a földhöz képesti ellenállás mérése gyorsan és pontosan Þ Kettő az egyben kialakítás: Forrasztó tégelyek és egyéb anyagok hőmérséklet ellenőrzése külső érzékelövel Þ A tesztelést nagy pontosságú mikro számítógép végzi 167
