1 Jegyzetelési segédlet 7. Informatikai rendszerelemek tárgyhoz 2009 Szerkesztett változat Géczy László

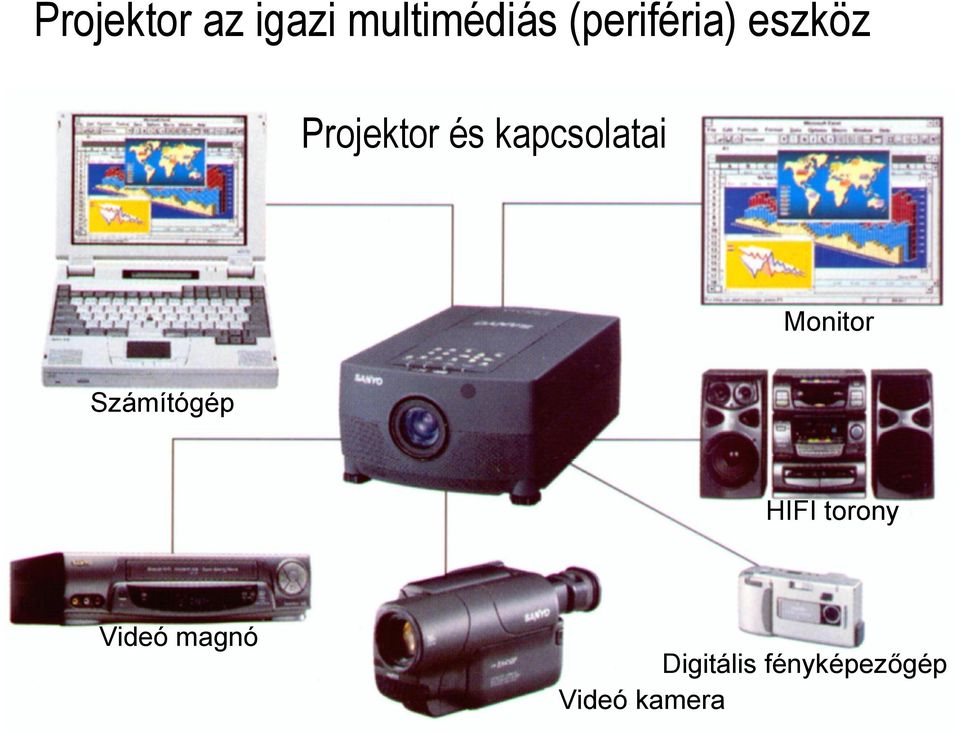

2 Projektor az igazi multimédiás (periféria) eszköz Projektor és kapcsolatai Monitor Számítógép HIFI torony Videó magnó Digitális fényképezőgép Videó kamera

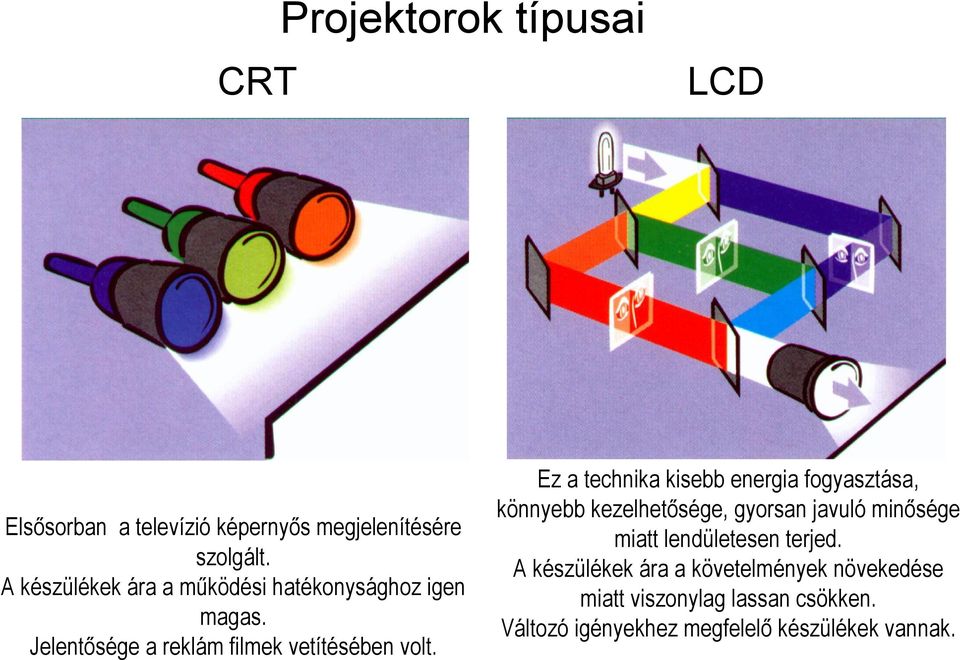

3 CRT Projektorok típusai LCD Elsősorban a televízió képernyős megjelenítésére szolgált. A készülékek ára a működési hatékonysághoz igen magas. Jelentősége a reklám filmek vetítésében volt. Ez a technika kisebb energia fogyasztása, könnyebb kezelhetősége, gyorsan javuló minősége miatt lendületesen terjed. A készülékek ára a követelmények növekedése miatt viszonylag lassan csökken. Változó igényekhez megfelelő készülékek vannak.

Ez a technika kisebb energia fogyasztása, könnyebb kezelhetősége, gyorsan javuló minősége miatt

4 LCD projektor kép-előállítása Működése lényegileg hasonló az LCD display-hez. Az RGB összetevőjű fehér-fényt RGB szűrőkkel összetevőkre bontják. A megfelelő színhez rendelt LCD panelen monochrom képet állítanak elő és a három önálló monochromképet egyesítik. RGB szűrők monochrom LCD panelek

Az RGB összetevőjű fehér-fényt RGB szűrőkkel összetevőkre bontják.

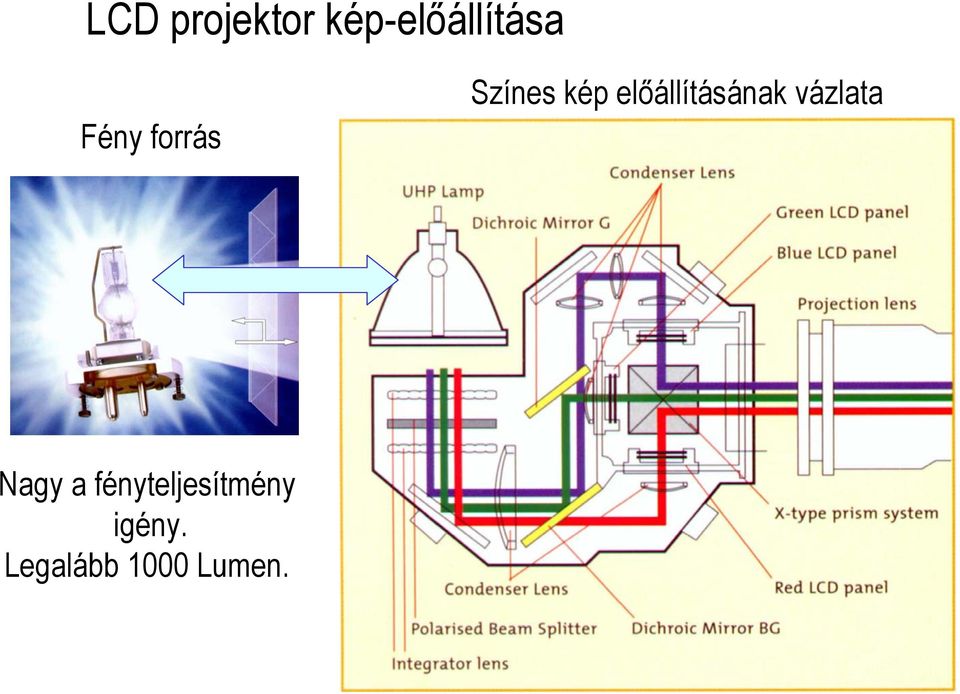

5 LCD projektor kép-előállítása Fény forrás Színes kép előállításának vázlata Nagy a fényteljesítmény igény. Legalább 1000 Lumen.

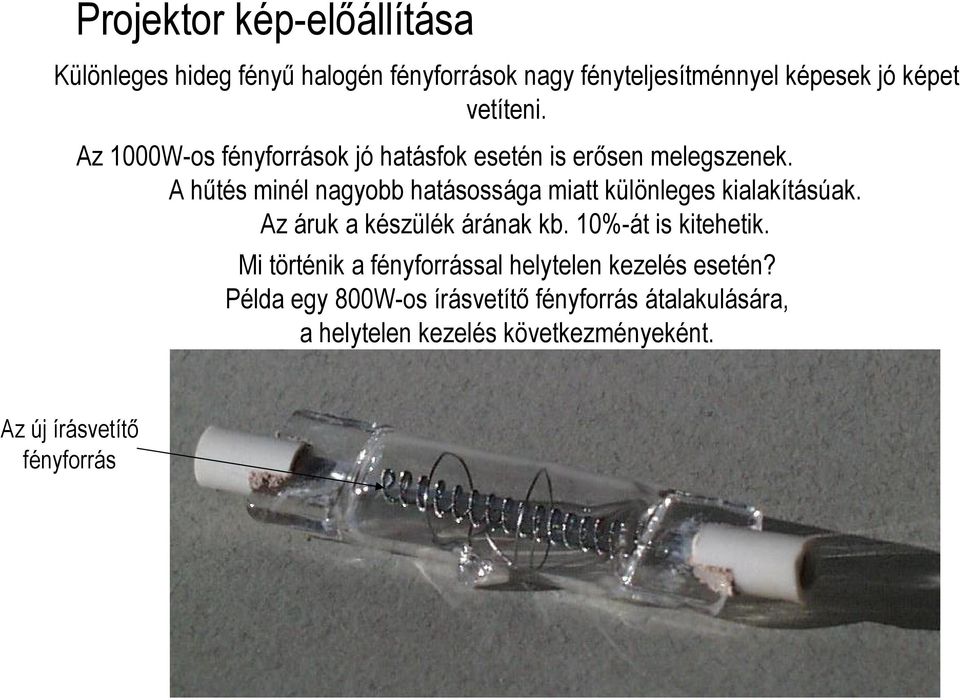

6 Projektor kép-előállítása Különleges hideg fényű halogén fényforrások nagy fényteljesítménnyel képesek jó képet vetíteni. Az 1000W-os fényforrások jó hatásfok esetén is erősen melegszenek. A hűtés minél nagyobb hatásossága miatt különleges kialakításúak. Az áruk a készülék árának kb. 10%-át is kitehetik. Mi történik a fényforrással helytelen kezelés esetén? Példa egy 800W-os írásvetítő fényforrás átalakulására, a helytelen kezelés következményeként. Az új írásvetítő fényforrás

A hűtés minél nagyobb hatásossága miatt különleges kialakításúak. Az áruk a készülék árának kb. 10%-át is kitehetik.

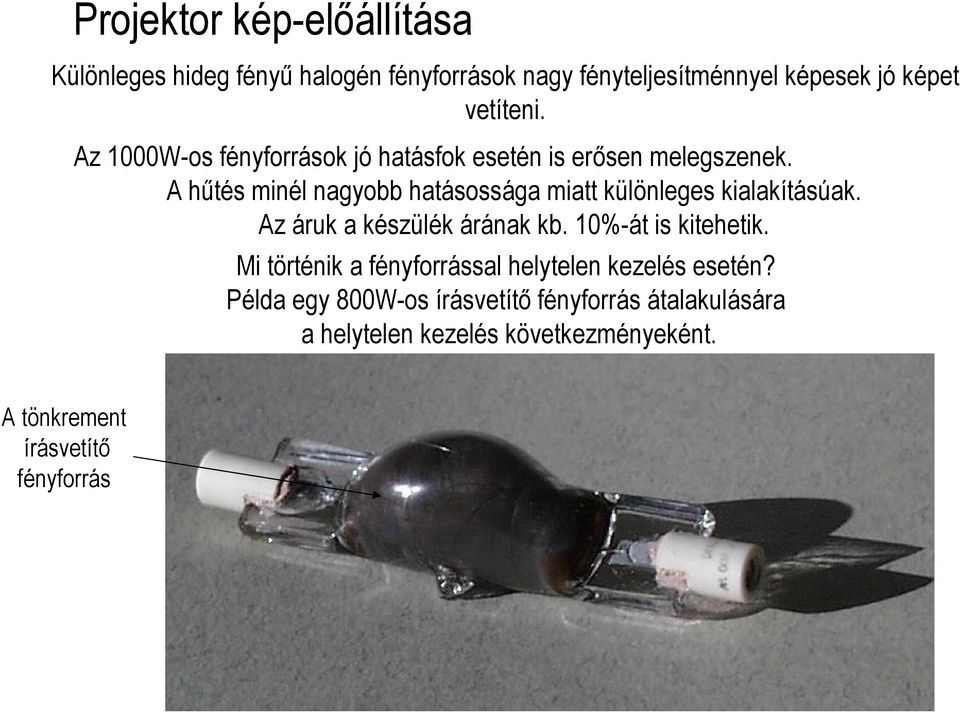

7 Projektor kép-előállítása Különleges hideg fényű halogén fényforrások nagy fényteljesítménnyel képesek jó képet vetíteni. Az 1000W-os fényforrások jó hatásfok esetén is erősen melegszenek. A hűtés minél nagyobb hatásossága miatt különleges kialakításúak. Az áruk a készülék árának kb. 10%-át is kitehetik. Mi történik a fényforrással helytelen kezelés esetén? Példa egy 800W-os írásvetítő fényforrás átalakulására a helytelen kezelés következményeként. A tönkrement írásvetítő fényforrás

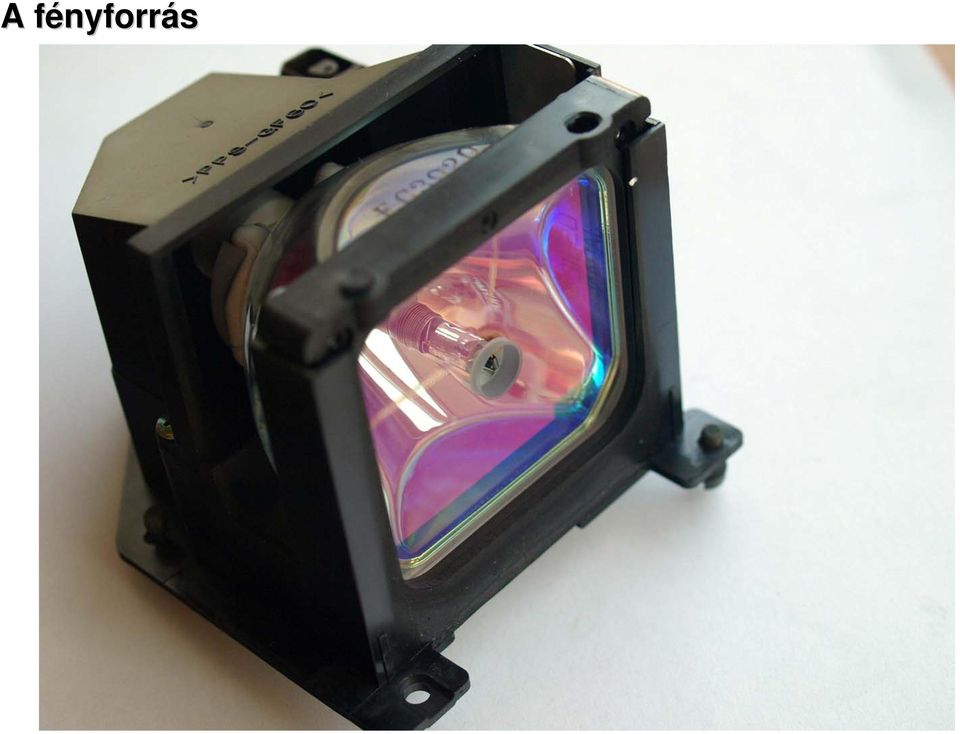

8 A fényforrf nyforrás

9 A fényforrf nyforrás s izzója

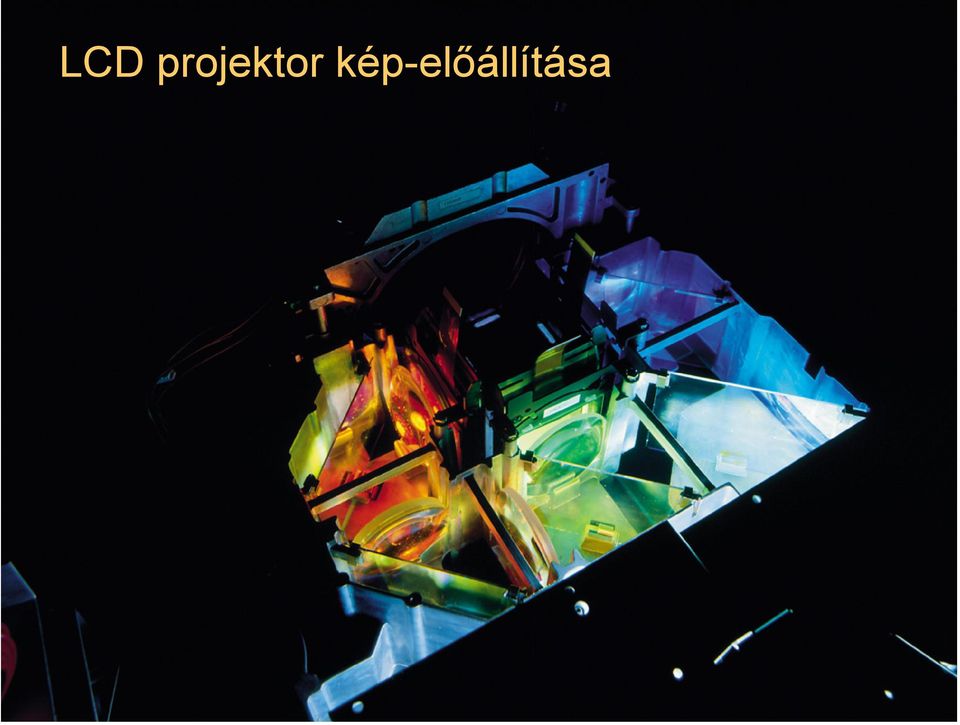

10 LCD projektor kép-előállítása

11 DLP technika a projektor kép-előállításában A Digital Light Pprocessing több forrású átalakító. A gyors átalakító a digitális tartalmat bináris jelsorozattá alakítja, amelyet a Digital Micromirror Device (DMD) képes olvasni. A DLP az átalakítandó képet kaphatja memóriából, A/D átalakítóból, videó processzorból vagy DSP-ből DMD forrás Texas Instruments

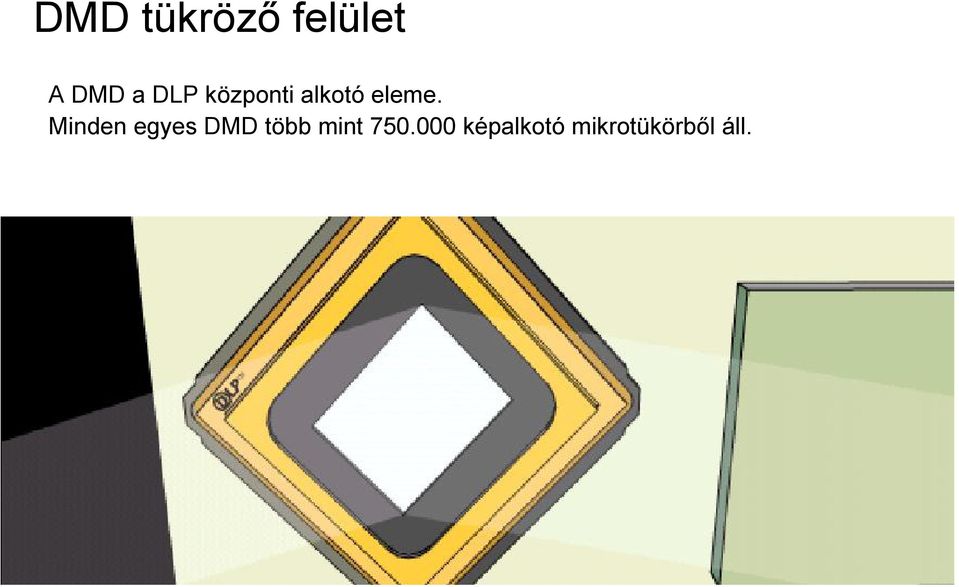

12 DMD tükröző felület A DMD a DLP központi alkotó eleme. Minden egyes DMD több mint képalkotó mikrotükörből áll. forrás Texas Instruments

13 Sandia National Laboratory DMD chip felületének részlete A DMD a mikrotükör chipet a MEMS technikai és technológiai eszközök segítségével fejlesztette ki a Sandia National Laboratory. Chip gyártó a TI. 10µ

és technológiai eszközök segítségével fejlesztette

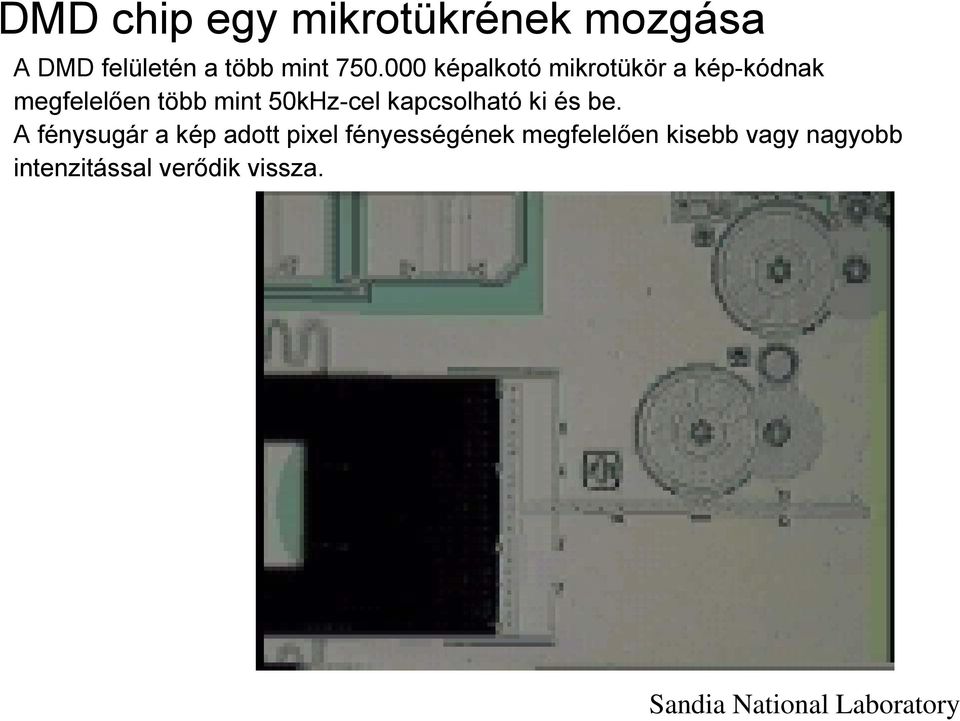

14 DMD chip egy mikrotükrének mozgása A DMD felületén a több mint képalkotó mikrotükör a kép-kódnak megfelelően több mint 50kHz-cel kapcsolható ki és be. A fénysugár a kép adott pixel fényességének megfelelően kisebb vagy nagyobb intenzitással verődik vissza. Sandia National Laboratory

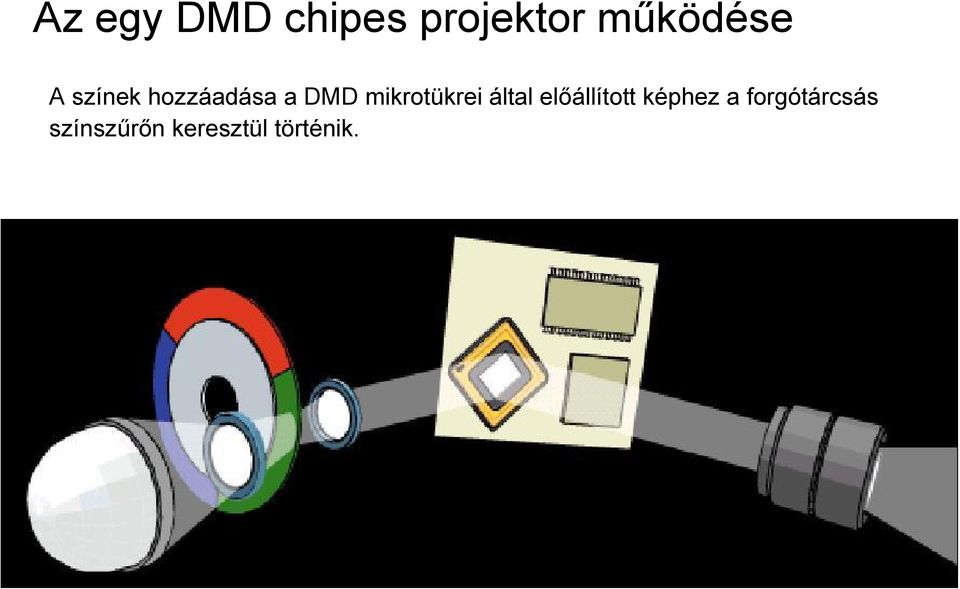

15 Az egy DMD chipes projektor működése A színek hozzáadása a DMD mikrotükrei által előállított képhez a forgótárcsás színszűrőn keresztül történik. forrás Texas Instruments

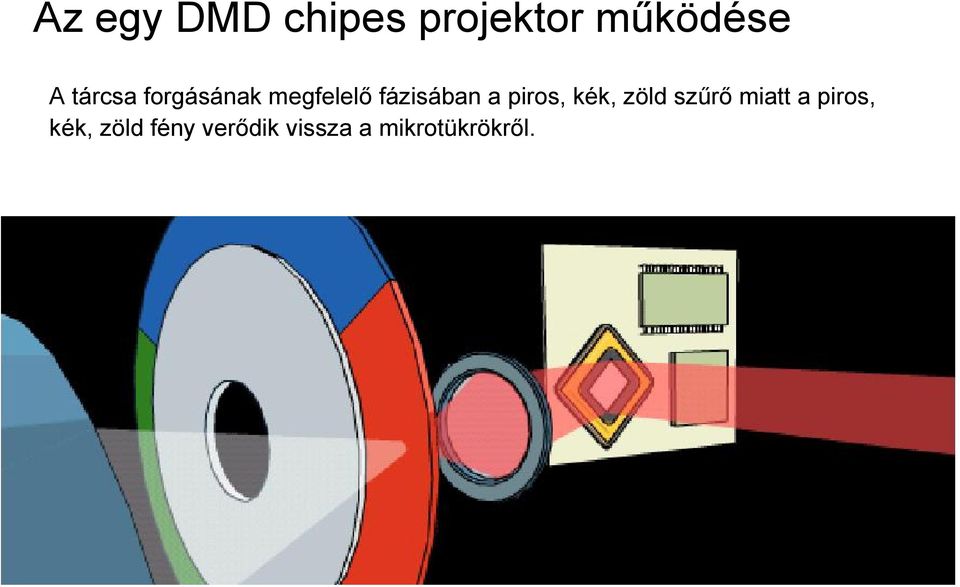

16 Az egy DMD chipes projektor működése A tárcsa forgásának megfelelő fázisában a piros, kék, zöld szűrő miatt a piros, kék, zöld fény verődik vissza a mikrotükrökről. forrás Texas Instruments

17 Az egy DMD chipes projektor működése A tárcsa forgásának megfelelő fázisában a piros, kék, zöld szűrő miatt a piros, kék, zöld fény verődik vissza a mikrotükrökről. forrás Texas Instruments

18 Az egy DMD chipes projektor működése A tárcsa forgásának megfelelő fázisában a piros, kék, zöld szűrő miatt a piros, kék, zöld fény verődik vissza a mikrotükrökről. forrás Texas Instruments

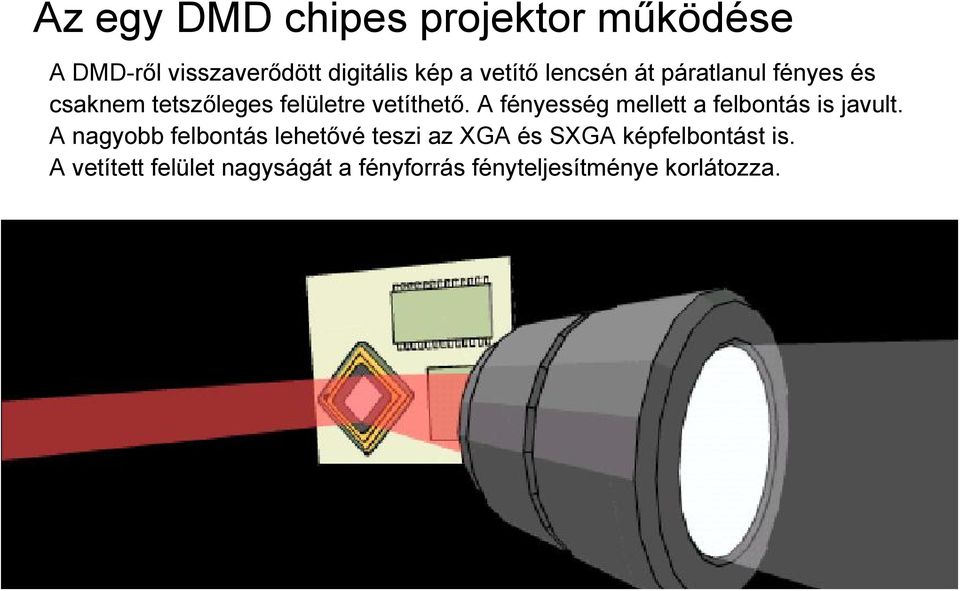

19 Az egy DMD chipes projektor működése A DMD-ről visszaverődött digitális kép a vetítő lencsén át páratlanul fényes és csaknem tetszőleges felületre vetíthető. A fényesség mellett a felbontás is javult. A nagyobb felbontás lehetővé teszi az XGA és SXGA képfelbontást is. A vetített felület nagyságát a fényforrás fényteljesítménye korlátozza. forrás Texas Instruments

A fényesség mellett a felbontás is javult.

20 Az egy DMD chipes projektor működése A DMD-ről visszaverődött digitális kép a vetítő lencsén át páratlanul fényes és csaknem tetszőleges felületre vetíthető. A fényesség mellett a felbontás is javult. A nagyobb felbontás lehetővé teszi az XGA és SXGA képfelbontást is. A vetített felület nagyságát a fényforrás fényteljesítménye korlátozza. forrás Texas Instruments

21 Az egy DMD chipes projektor működése A DMD-ről visszaverődött digitális kép a vetítő lencsén át páratlanul fényes és csaknem tetszőleges felületre vetíthető. A fényesség mellett a felbontás is javult. A nagyobb felbontás lehetővé teszi az XGA és SXGA képfelbontást is. A vetített felület nagyságát a fényforrás fényteljesítménye korlátozza. forrás Texas Instruments

22 A három DMD chipes projektor működése Ez a rendszer hasonlóan az LCD projektorhoz prizma és színszűrő rendszert használ a szín összetevők előállítására, valamint a vörös, a kék és a zöld színű képek egyesítésére. Minden színhez egy DMD van hozzá rendelve. Ezzel az eszközzel lehet a legfényesebb és legnagyobb felbontású képet vetíteni. DMD Prizma forrás Texas Instruments

23 Projektor kép-előállítása

24 Projektor kép-előállítása lux lumen nit lumen - kibocsátott fényteljesítmény, kibocsátott fényenergia/s ANSI lumen - American National Standard Institute által meghatározott lumen lux - nit - a felületre eső fénymennyiség, lumen/m 2 a felületről visszaverődő fénymennyiség candela/m 2

25 Projektor hatásossága B = 0,93m 1,42m 2,22m 2,99m 3,78m 4,55m C = 0,75m 1,14m 1,78m 2,40m 3,03m 3,65m C1 = 0,61m 0,94m 1,46m 1,95m 2,47m 2,98m C2 = 0,14m 0,20m 0,32m 0,45m 0,56m 0,67m D = 1,19m 1,82m 2,85m 3,83m 4,84m 5,83m
