11. HÍRADÁSTECHNIKA I. Dr.Varga Péter János
|
|
- Attila Nemes
- 8 évvel ezelőtt
- Látták:
Átírás
1 11. HÍRADÁSTECHNIKA I. Dr.Varga Péter János

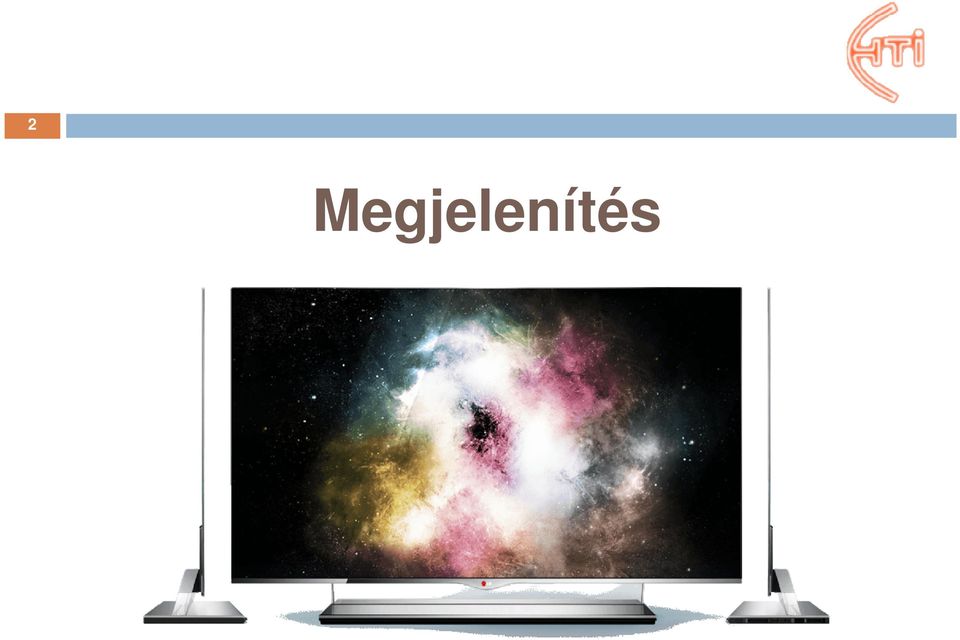

2 2 Megjelenítés
3 3

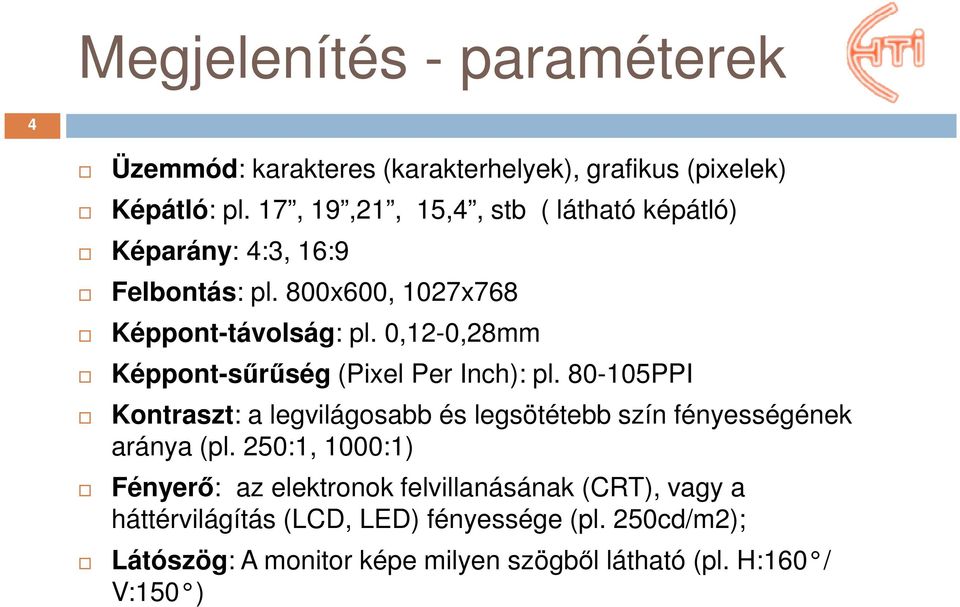

4 Megjelenítés - paraméterek 4 Üzemmód: karakteres (karakterhelyek), grafikus (pixelek) Képátló: pl. 17, 19,21, 15,4, stb ( látható képátló) Képarány: 4:3, 16:9 Felbontás: pl. 800x600, 1027x768 Képpont-távolság: pl. 0,12-0,28mm Képpont-sűrűség (Pixel Per Inch): pl PPI Kontraszt: a legvilágosabb és legsötétebb szín fényességének aránya (pl. 250:1, 1000:1) Fényerő: az elektronok felvillanásának (CRT), vagy a háttérvilágítás (LCD, LED) fényessége (pl. 250cd/m2); Látószög: A monitor képe milyen szögből látható (pl. H:160 / V:150 )
5 5

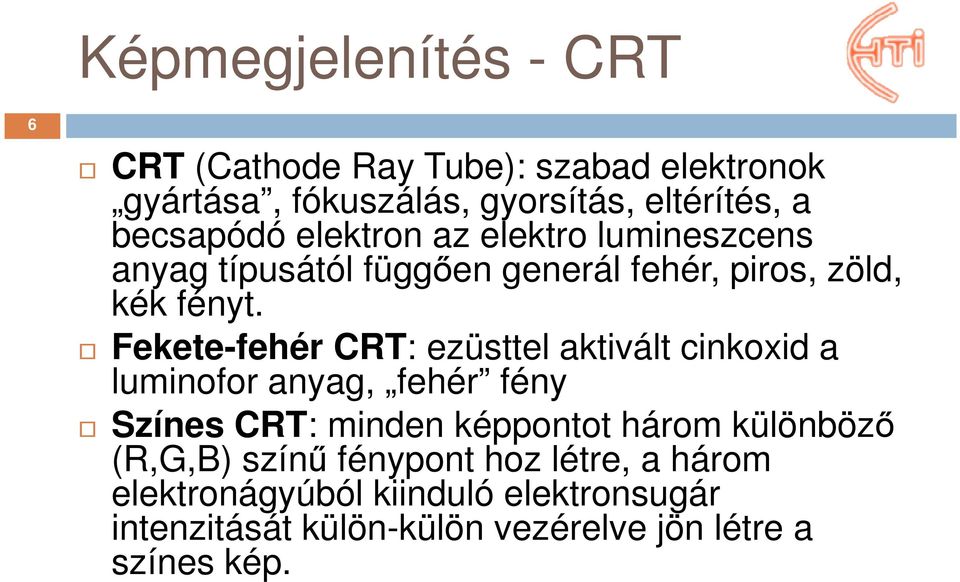

6 Képmegjelenítés - CRT 6 CRT (Cathode Ray Tube): szabad elektronok gyártása, fókuszálás, gyorsítás, eltérítés, a becsapódó elektron az elektro lumineszcens anyag típusától függően generál fehér, piros, zöld, kék fényt. Fekete-fehér CRT: ezüsttel aktivált cinkoxid a luminofor anyag, fehér fény Színes CRT: minden képpontot három különböző (R,G,B) színű fénypont hoz létre, a három elektronágyúból kiinduló elektronsugár intenzitását külön-külön vezérelve jön létre a színes kép.

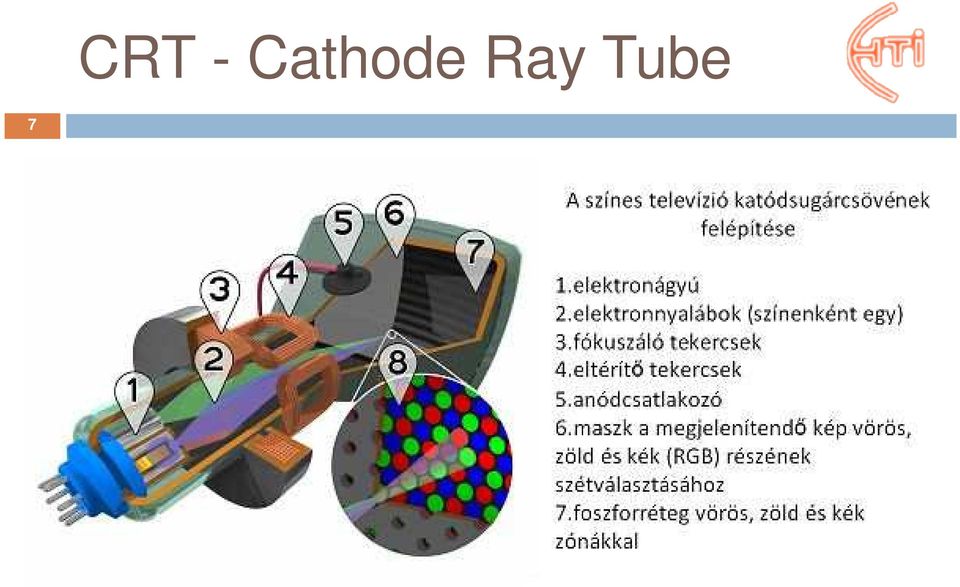

7 7 CRT - Cathode Ray Tube

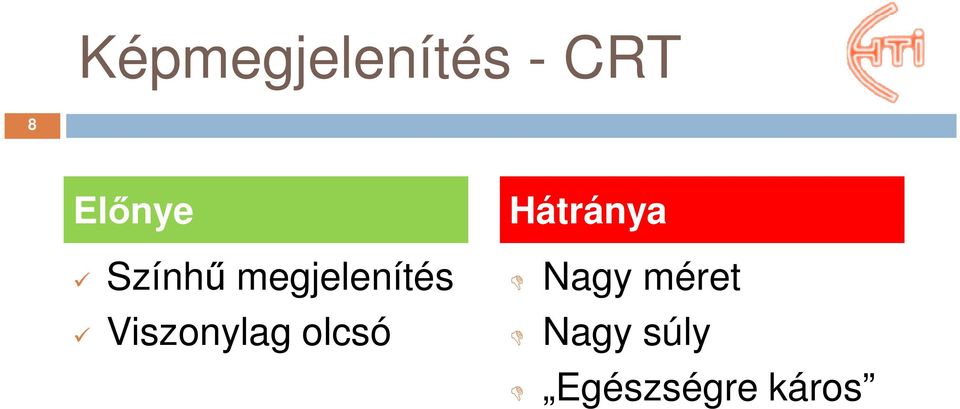

8 Képmegjelenítés - CRT 8 Előnye Színhű megjelenítés Viszonylag olcsó Hátránya Nagy méret Nagy súly Egészségre káros

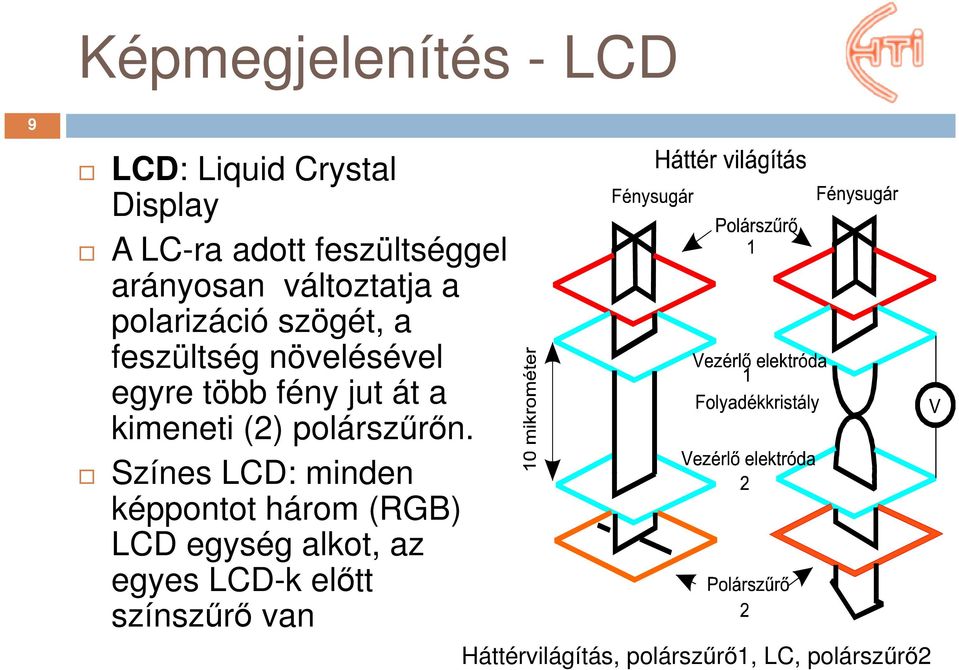

9 Képmegjelenítés - LCD 9 LCD: Liquid Crystal Display A LC-ra adott feszültséggel arányosan változtatja a polarizáció szögét, a feszültség növelésével egyre több fény jut át a kimeneti (2) polárszűrőn. Színes LCD: minden képpontot három (RGB) LCD egység alkot, az egyes LCD-k előtt színszűrő van Háttérvilágítás, polárszűrő1, LC, polárszűrő2
10 10

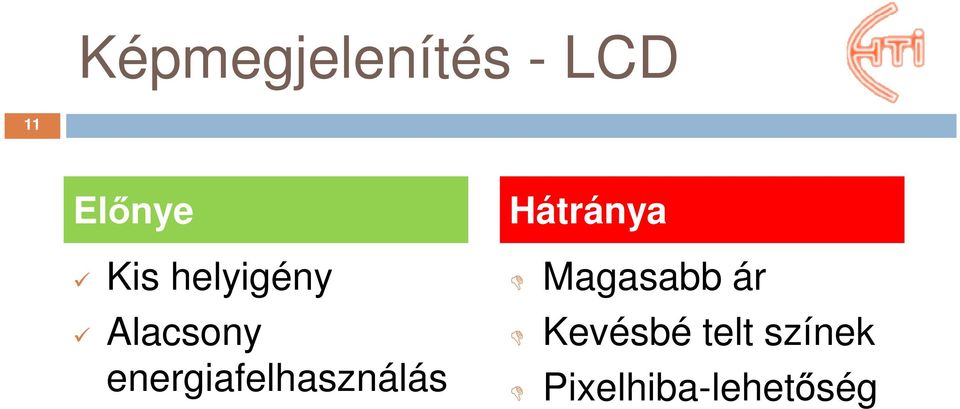

11 Képmegjelenítés - LCD 11 Előnye Kis helyigény Alacsony energiafelhasználás Hátránya Magasabb ár Kevésbé telt színek Pixelhiba-lehetőség

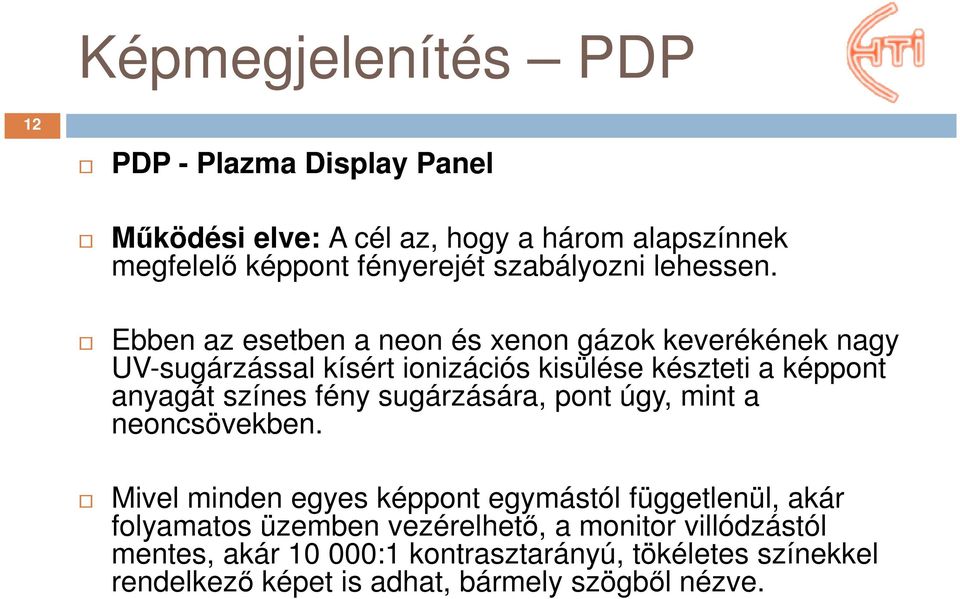

12 Képmegjelenítés PDP 12 PDP - Plazma Display Panel Működési elve: A cél az, hogy a három alapszínnek megfelelő képpont fényerejét szabályozni lehessen. Ebben az esetben a neon és xenon gázok keverékének nagy UV-sugárzással kísért ionizációs kisülése készteti a képpont anyagát színes fény sugárzására, pont úgy, mint a neoncsövekben. Mivel minden egyes képpont egymástól függetlenül, akár folyamatos üzemben vezérelhető, a monitor villódzástól mentes, akár :1 kontrasztarányú, tökéletes színekkel rendelkező képet is adhat, bármely szögből nézve.
13 13

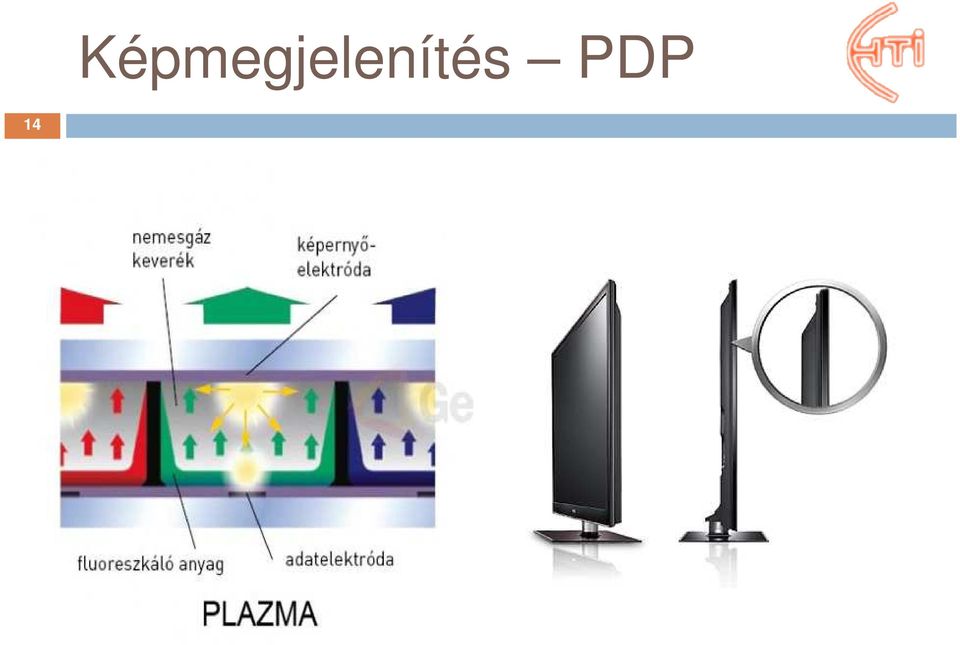

14 14 Képmegjelenítés PDP

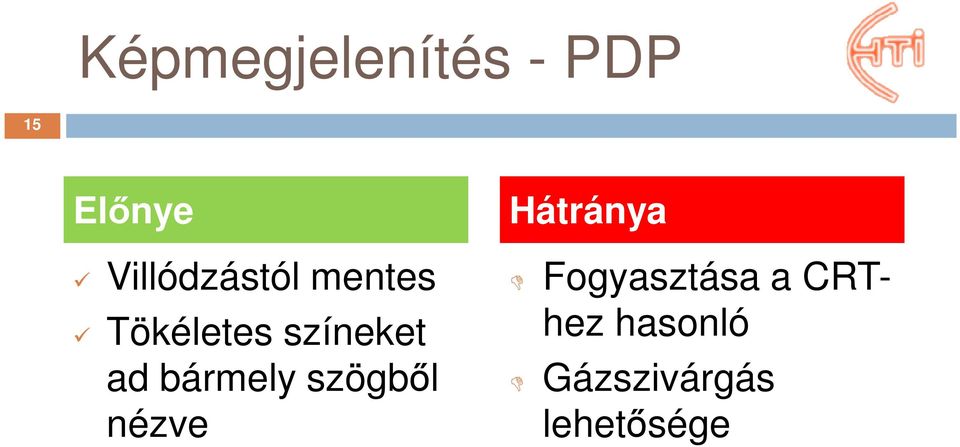

15 Képmegjelenítés - PDP 15 Előnye Villódzástól mentes Tökéletes színeket ad bármely szögből nézve Hátránya Fogyasztása a CRThez hasonló Gázszivárgás lehetősége

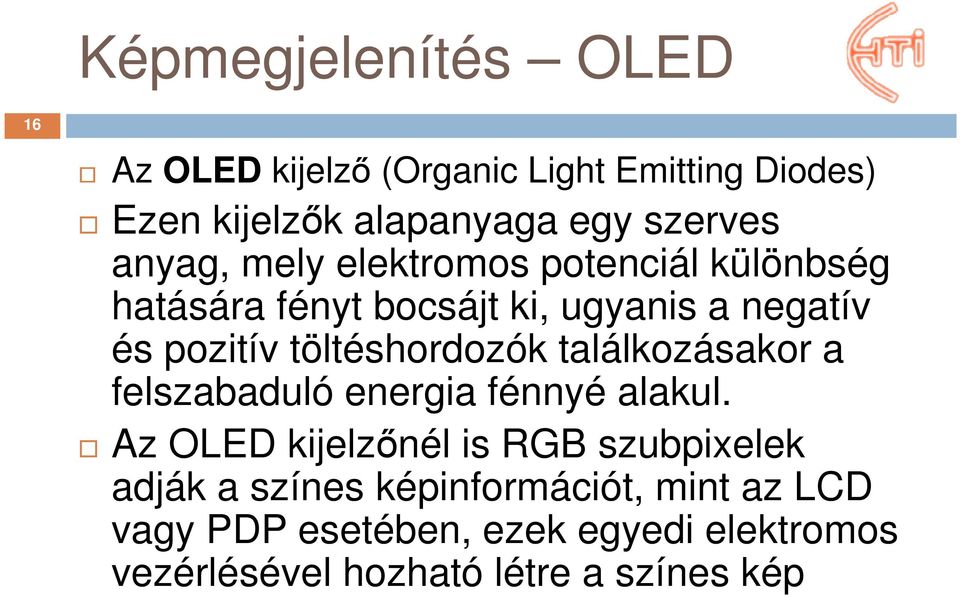

16 Képmegjelenítés OLED 16 Az OLED kijelző (Organic Light Emitting Diodes) Ezen kijelzők alapanyaga egy szerves anyag, mely elektromos potenciál különbség hatására fényt bocsájt ki, ugyanis a negatív és pozitív töltéshordozók találkozásakor a felszabaduló energia fénnyé alakul. Az OLED kijelzőnél is RGB szubpixelek adják a színes képinformációt, mint az LCD vagy PDP esetében, ezek egyedi elektromos vezérlésével hozható létre a színes kép

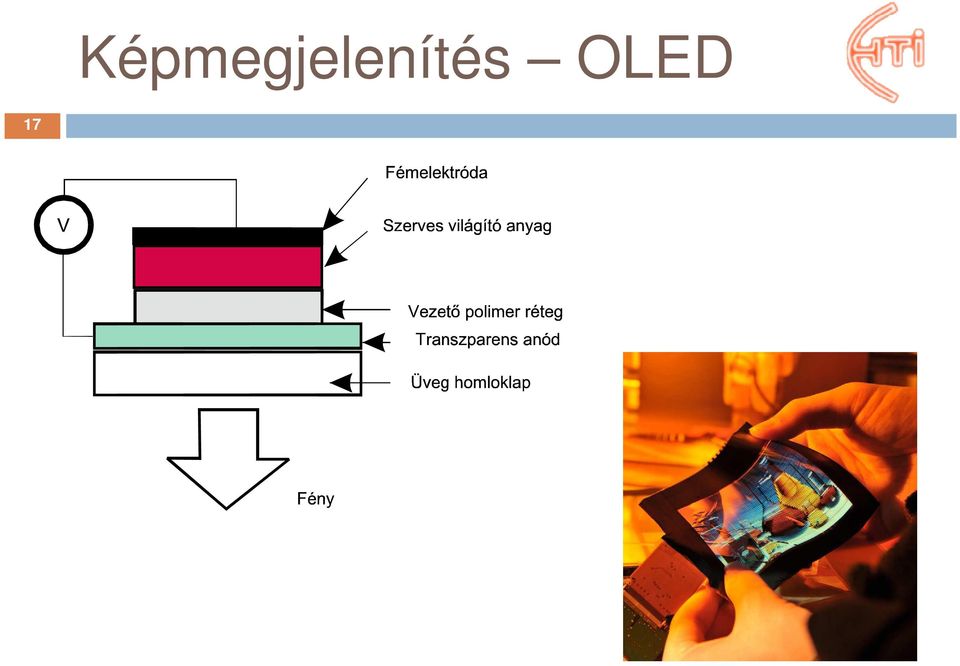

17 17 Képmegjelenítés OLED
18 18

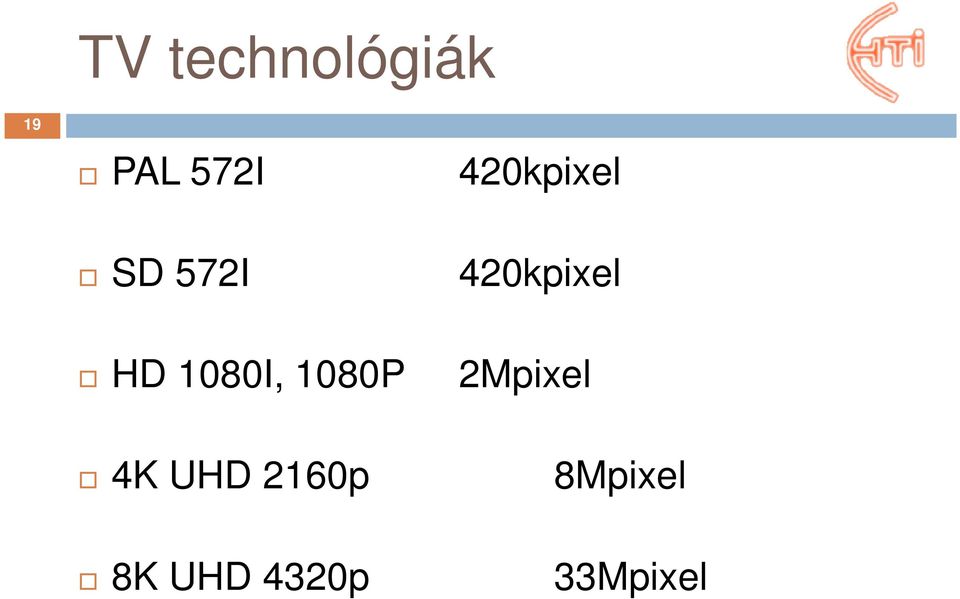

19 TV technológiák 19 PAL 572I 420kpixel SD 572I 420kpixel HD 1080I, 1080P 2Mpixel 4K UHD 2160p 8K UHD 4320p 8Mpixel 33Mpixel

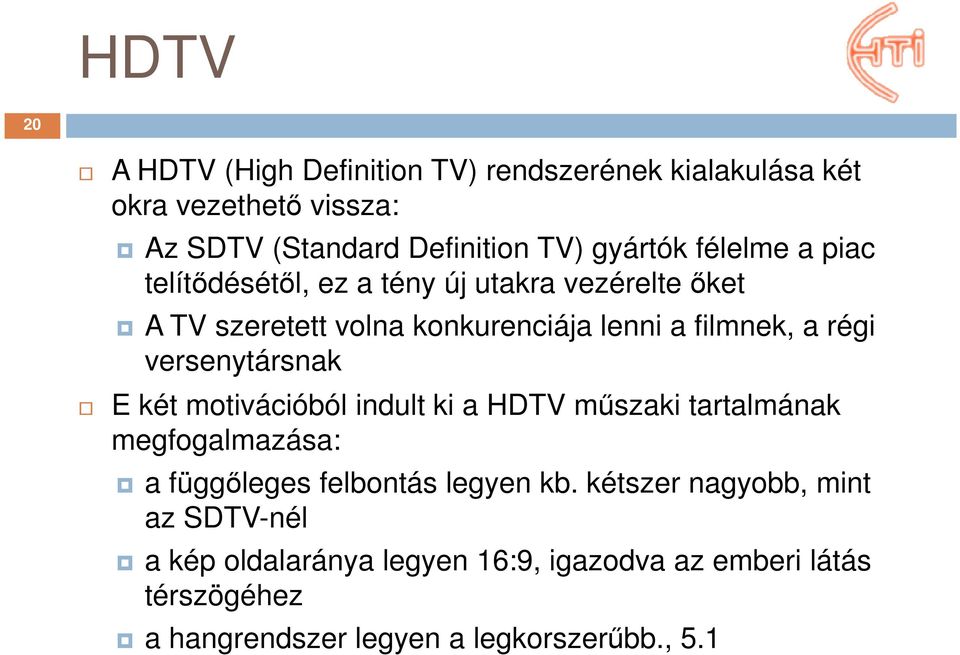

20 HDTV 20 A HDTV (High Definition TV) rendszerének kialakulása két okra vezethető vissza: Az SDTV (Standard Definition TV) gyártók félelme a piac telítődésétől, ez a tény új utakra vezérelte őket A TV szeretett volna konkurenciája lenni a filmnek, a régi versenytársnak E két motivációból indult ki a HDTV műszaki tartalmának megfogalmazása: a függőleges felbontás legyen kb. kétszer nagyobb, mint az SDTV-nél a kép oldalaránya legyen 16:9, igazodva az emberi látás térszögéhez a hangrendszer legyen a legkorszerűbb., 5.1
21 A HDTV rendszer jellemzői 21 Azonos képmagasság mellett a HDTV-hez kétszer közelebb ülhetünk, a sorokat így sem látjuk, de a vízszintes látószög megnövekszik!
22 22 Képfelbontások
23 8K TV az cm
24 Projektorok - DLP 24 DLP projektor:működésének kulcsa egy félvezető chip, amely több millió apró tükör mozgatásával éri el a megfelelő színélményt. Mivel a DLP teljes egészében digitális technológia, ezért teljes egészében kiküszöböli a kép torzulását és kristálytiszta képet biztosít. Hátránya főleg a régebbi eszközök esetében, hogy hosszabb ideig nézve az általa vetített képet egy idő után szemfájást okozhat a színtárcsa állandó mozgása miatt. (Szaggatott kép-stroboszkóp hatás)
25 25 Projektorok DLP
26 Projektorok LCD 26 LCD projektor: Az LCD egy újabb technológia a projektorok területén. Élesebb, színgazdagabb képek vetítésére alkalmas, mint a DLP projektorok, mindezt a szemet fárasztó technológia nélkül.
27 27 Projektorok LCD
28 28
29 29 TV technológiák és szolgáltatások fejlődése PAL SDTV MPEG-2 DVB-C (SD) MPEG-4 IPTV (SD, HD) DVB-S2 (SD, HD) DVB-C (HD) } HDTV 3D TV
30 TV megjelenítő technológiák fejlődése 30 Penetráció Színes TV HD képes TV Fekete-fehér TV 15 év kell a 80% penetrációhoz 21 év kellett a 80% penetrációhoz 25 év kellett a 80% penetrációhoz
31 31 3DTV vevőkészülékek
32 3DTV bevezetése 32 Értéklánc: Műsorkészítő Műsorszolgáltató Néző Ma kb moziban van 3D filmvetítés
33 3DTV az előfizetőnél 33 TV megjelenítők elérhetőek Side by Side üzemmód- HD sávszélesség Felbontás felére csökken Szemüveg alkalmazása Aktív vagy passzív szemüveg Előfizetői szokások? TV kép méret Nézési távolság
34 Megjelenítési technológiák 34 Anaglif Polarizációs Képváltásos (sztereoszkópikus) Interferencia szűrős Pszeudo-sztereoszkópikus Autosztereoszkópikus Holografikus Volumetrikus
35 Anaglif (Anaglyph) 35 Csatornakódolás komplementer színekkel Csatornák szétválasztása színszűrőkkel Rengeteg anyag elérhető hozzá pl.: Anaglif filmek Képek és képregények, játékok
36 36 Anaglif (Anaglyph)
37 Anaglif (Anaglyph) 37 Előnye Legolcsóbb technológia Olcsó passzív szemüveg Széles látószög Bármilyen megjelenítő Kis sávszélesség Hátránya Színveszteség Részletvesztés Szellemképes Nem terjed el Retinális rivalizálás Szemüveg kell
38 Polarizációs 38 Alapelv: a szem nem észleli a fény polarizációs tulajdonságát Sztereoszkópikus: 2 képcsatorna választható szét Polárszűrőkkel különítik el a képcsatornákat Lineáris Cirkuláris A technológia jelen van, IMAX és RealDmozikban használják manapság
39 Polarizációs 39 Felhasználható polarizációk: Jobbra forgó cirkuláris Balra forgó cirkuláris Horizontális lineáris Vertikális lineáris
40 40 Polarizációs
41 Polarizációs 41 Előnye Azonos a két kép minősége Olcsó passzív szemüveg Széles látószög Bármilyen megjelenítő 2D kompatibilitás Hátránya Drága speciális vászon LCD-n fele felbontás LCD-n polárszűrő Szemüveg kell Fényintenzitás csökkenés Fejmozgatás problémás lehet
42 42
43 Műsorszórás Anaglif 3D Polarizációs Aktív shutteres Autosztereoszkóp 43 3D megjelenítés módja Színszűrőkkel szétválasztják a képcsatornákat Polarizációban szétválasztják a képcsatornákat Dupla képfrekvencia mindkét perspektívára Lencsesorral vagy akadállyal választják szét a képcsatornákat Első használat Fejlesztés ára Olcsó Drága Drága Nagyon drága Fő előny Kompatibilitás Olcsó szemüveg Minőség, fullhd Nincs szemüveg Fő hátrány Szellemképes Fele felbontás Szemüveg 3D látási zónák Kép minőség Rossz Átlagos Kiváló Alacsony felb. Szemüveg ára Nagyon olcsó Olcsó Drágább 0 Kompatibilis a mai TV-kel? Igen Nem, polárszűrő kell hozzá Nem, új TV kell min. 120Hz Nem
44 44 TV-s szokásaink most és
45 45
46 Forrás 46 Csányi Kinga: A TV működése Putz József: 3DTV megvalósítása Gonda Attila: Számítógépes képmegjelenítők
