1 Kondenzációs állókazán 5,3-24 kw Fûtéstechnikai rendszerek szállítója

2 Buderus Hungária Fûtéstechnika Kereskedelmi és Szolgáltató Kft Szigetszentmiklós, Leshegy út 15. Telefon: (24) Telefax: (24) Buderus Hungária Fûtéstechnika Kft. Nyugat-Magyarországi Kirendeltség 8900 Zalaegerszeg Zrínyi u. 22. Telefon: (92) Telefax: (92) Buderus Hungária Fûtéstechnika Kft. Kelet-Magyarországi Kirendeltség 4031 Debrecen Köntösgát sor 1-3 Telefon: (52) Telefax: (52) Buderus Ügyfélszolgálat Kék szám: (40)

3 kondenzációs állókazán 5, kw Áttekintés Jellemzõk Alkalmazási terület egy- és kétlakásos családi házak alacsony hõigényû épületek sorházak Felszereltség zárt égéstér SpirAL, korrózióálló alumínium-szilícium bordáscsöves hõcserélõ KombiVENT kombinált gáz-levegõ egység ionizációs lángõrzés izzító gyújtó, 120 V széles modulációs tartomány, % (16 kw: %) alacsony károsanyag kibocsátás fordulatszám szabályozott fûtõköri keringetõ szivattyú háromjáratú váltószelep beépített tágulási tartály, 18 l túláramszelep automatikus légtelenítõ biztonsági szelep, 3 bar manométer beépített használati melegvíz tároló Buderus thermoglasur felületvédelem rézmentes csövezés és lemezes hõcserélõ csak szolár kivitelnél: - szolár tágulási tartály, 18 l - beépített 3-fokozatú szolár szivattyú - mosó és töltõfelszerelés - szolár biztonsági szelep, 6 bar - manométer - elzáró felszerelés - visszacsapó szelep - légtelenítõ Szabályozástechnika UBA3 harmadik generációs univerzális égõautomatika EMS szabályozó rendszer BC10 bázis szabályozó RC20, RC20F heti programozású szabályozók RC35 idõjárásfüggõ szabályozó csak szolár kivitelnél: - beépített SM10 szolármodul GB152T/1

4 Kondenzációs kazánok típus melegvízkészítés méret (kw) cikkszám GB T 150 tárolós kazán 150 l fûtõcsõkígyós GB T 150 tárolós kazán 150 l fûtõcsõkígyós GB T 83 S tárolós kazán 83 l rétegtároló GB T 170 SR tárolós kazán 170 l réteges szolár tároló Szabályozók, kiegészítõk RC 20 RC 35 Típus Megnevezés Cikkszám RC 20 RC 20 EMS heti programozású szobatermosztát RC 35 RC 35 EMS idõjárásfüggõ szabályozó OTS Külsõ hõmérséklet érzékelõ MM 10 EMS fûtõköri modul 1 keverõszelephez SM 10 Szolár modul WM 10 Hidraulikus váltó modul Víz/gázoldali elzáró készlet nyomásmérõvel - vízszintes csatlakozáshoz Vízszintes csatlakozókészlet jobb/bal GB152 T - 83S kazánhoz Vízszintes csatlakozókészlet jobb/bal GB152 T kazánhoz Függõleges csatlakozókészlet GB152 T - 83S kazánhoz szolárra nem alkalmas! Függõleges csatlakozókészlet GB152 T kazánhoz szolárra nem alkalmas! Hátoldali csatlakozókészlet GB152 T - 83S kazánhoz szolárra nem alkalmas! Szifon készlet GB152 T kazánhoz Kiegészítõ tágulási tartály 18l GB152 T kazánhoz szolárra nem alkalmas! Ivóvizes bekötõkészlet (10 bar) GB152 T kazánhoz Ivóvizes tágulási tartály MAG 8l, beépíthetõ, GB152 T kazánhoz szolárra nem alkalmas! Szolár optimalizáció készlet GB152 T kazánhoz Solarfluid gyûjtõedény 8 liter GB152T/2

5 Felépítés és mûködés Hõcserélõ és égõ A kazánok bordáscsöves hõcserélõje különleges korrózióálló alumínium-szilícium ötvözetbõl készül. A spirál alakú bordáscsõ (SpirAL) a kazántestben található. A fûtõvíz és az égéstermék ellenáramúan áramlik. A konstrukció elõnyei: - kompakt kialakítás - egyszerû szervizelési és könnyû karbantartási lehetõség - akár 108% éves hatásfok A spirál alakú bordáscsöves hõcserélõ (SpirAL) körülöleli a rozsdamentes acélból készült henger formájú égõt. Gyújtás A korábbi, elektromos szikragyújtással vagy õrlánggal mûködõ kazánokkal ellentétben a GB 152 T izzító-gyújtó elektródával rendelkezik. Jellemzõi: - a gázkeverék optimális gyulladása - még alacsony fûtõértékû gázok esetén is csendes begyújtás - elmarad a hagyományos gyújtásnál megszokott ütemes zaj Lángõrzés Sikertelen begyújtás vagy a láng kialvása esetén a harmadik generációs univerzális égõautomata (UBA3) nem kap jelet az ionizációs elektródától. Ekkor az automatika azonnal megszünteti a gázarmatúra gázellátását, kikapcsolja az égõt és hibát jelez. Keringetõ szivattyú és hidraulika A beépített modulációs szivattyúval rendelkezik, biztosítva a készülék csendes üzemét. A beépített túláramszelep gondoskodik a zavarmentes üzemrõl és a zajkibocsátás messzemenõ csökkentésérõl. Égéslevegõ bevezetés és füstgáz elvezetés Az égéshez szükséges levegõt a készülék ventilátora szívja be, és ennek túlnyomása szállítja a tüzeléskor keletkezõ égéstermékeket a füstgázelvezetõ rendszerbe. Amennyiben a ventilátor nem mûködik, illetve a levegõ vagy a füstgáz útja elzáródik, az összevont gáz-levegõ szabályozás a gáz hozzávezetést lefojtja vagy teljesen elzárja. A láng kialszik, a lángõrzés lekapcsol, és az égõautomatika (UBA3) hibát jelez. Összevont gáz-levegõ szabályozás KombiVENT gáz-levegõ egység A kazán KombiVENT gáz-levegõ egysége gázarmatúrából, ventilátorból és Venturi-csõbõl áll, és közvetlenül az égõre van szerelve. A ventilátor fordulatszámának megfelelõ levegõáram meghatározott depressziót eredményez a Venturi-csõben, és ezzel a szükséges gázmennyiséget adagolja. A gáz és a levegõ teljes keveredése a ventilátorban történik. Az összevont gáz-levegõ szabályozás biztosítja a füstgáz állandóan magas CO2 tartalmát az égõ teljes modulációs tartományában. Szabályozás A külsõ hõmérséklet és a fûtési jelleggörbe függvényében a szabályozóegység meghatározza a fûtési rendszer számára szükséges elõremenõ hõmérsékletet. Ezt az értéket az univerzális égõautomata (UBA3) átveszi és összehasonlítja a kazánvíz hõmérsékletérzékelõ által mért pillanatnyi értékkel. Az így adódó szabályozási különbség alapján a készülék az égõ modulációja segítségével teljesítményét az igényhez igazítja. Figyelem! Több fûtõkörös illetve nagy vízterû fûtési rendszereknél hidraulikus váltó beépítése kötelezõ. A fûtési köröket Logamatic EMS vagy Logamatic 4000-es szabályzóval szabályozható keverõszeleppel kell ellátni. Használati melegvíz termelés A a használati melegvíz igénynek megfelelõen háromféle beépített melegvíztárolóval rendelkezik. fûtõcsõkígyóval ellátott 150 liter ûrtartalommal, amely kiválóan alkalmazható magas keménységû vizekhez réteges tároló 83 liter ûrtartalommal, kis méretekkel és magas melegvíz komforttal bivalens réteges szolár tároló 170 literes ûrtartalommal Valamennyi kivitel cirkulációs csonkkal és rozsdamentes acél hideg- és melegvízcsövezéssel rendelkezik. Az elhelyezési hellyel kapcsolatos követelmények Az érvényes építési elõírásokat be kell tartani. A berendezés közelében nem szabad gyúlékony anyagokat vagy folyadékokat tárolni. Az elhelyezésre szolgáló helyiségnek mindig jól szellõztetettnek és fagymentesnek kell lennie. Vízelõkészítés Feltöltés elõtt a készüléket alaposan át kell öblíteni. A feltöltéshez, és a késõbbi utántöltéshez kizárólag kezeletlen vezetékes ivóvíz használható. Amennyiben szükséges, a várható kazánkõ képzõdés elkerülése érdekében kizárólag a Buderus által engedélyezett adalékok használhatóak. A berendezést fagyálló folyadékkal feltölteni tilos! Helyiséglevegõtõl függõ üzemmód A berendezés az égéshez szükséges levegõt a helyiségbõl veszi. A helyiség levegõjének szennyezõdésektõl (pl. halogének, szénhidrogének, por, stb.) mentesnek kell lennie. A tágulási tartály méretét ellenõrizni kell. Oxigéntõl átjárható csõvezetékek alkalmazásakor a kazánt a fûtési rendszertõl hõcserélõvel el kell választani. Nem megfelelõ minõségû hõhordozó használata iszap- és korrózióképzõdéshez vezet. Ezek mûködési zavarokhoz és a hõcserélõ károsodásához vezetnek. Helyiséglevegõtõl függõ üzemmód A berendezés az égéshez szükséges levegõt a külsõ térbõl veszi. A fûtési rendszer felõl érkezõ szenynyezõdések eltávolítására a közös viszszatérõ vezetékbe szûrõ beépítése javasolt. A szûrõ elé és mögé elzárót kell szerelni. A készülék üzembe helyezése elõtt a rendszert alaposan át kell öblíteni. Átöblítés után a szûrõnél lévõ elzárók elzárása után a szûrõ kihúzható és kitisztítható. GB152T/3

6 Tervezési tudnivalók Túláramszelep A kazán beépített 300 mbar nyitónyomású túláramszeleppel rendelkezik. A túláramszelep biztosítja a minimálisan szükséges térfogatáramot, és a termosztatikus szelepeken a túl nagy nyomáskülönbség miatt fellépõ zajok elkerülését. Padlófûtés A padlófûtési rendszer - alacsony méretezési hõmérséklete miatt - ideálisan kombinálható a Logamax Plus GB 152 T kazánnal. A felfûtési tehetetlenség miatt ajánlott az idõjárásfüggõ szabályozást különálló, térfogatáram függõ helyiségszabályozással kiegészíteni. Ez megvalósítható a Logamatic EMS szabályozórendszer és a hozzá tartozó RC35 kezelõegység alkalmazásával. A padlófûtést túl magas hõmérséklet ellen biztosítani kell. Erre a célra rendelkezésre áll a készülék kapocslécén egy potenciálmentes bemenet (EV). A biztosító elem lehet például egy csõtermosztát. A padlófûtés hidraulikai csatlakoztatása az alábbiakban leírt háromféle módon lehetséges. Figyelem! Az itt ismertetett lehetõségeknél a központilag szabályozott esztrich szárítási funkció nem használható, azt más módszerrel kell megoldani. A Logamatic EMS szabályozórendszer esztrich szárítási funkciója csak keverõszeleppel ellátott padlófûtési kör esetén használható. 1. Közvetlenül kapcsolt padlófûtés A berendezéshez a hõcserélõn fellépõ oxigénkorrózió elkerülése céljából kizárólag oxigéndiffúzió mentes csõbõl készült padlófûtési rendszert szabad közvetlenül csatlakoztatni. Logamax Plus GB 152 T készülék esetében az egy padlófûtési körrel átvihetõ teljesítmény korlátozott, 200 mbar rendelkezésre álló maradék nyomáskülönbséggel és t=10 C hõfoklépcsõvel legfeljebb 12,2 kw. 2. Nem közvetlenül kapcsolt padlófûtés Nagyobb átviendõ teljesítmény esetén nem közvetlenül kapcsolt padlófûtést kell alkalmazni. A kapcsoláshoz kazánvíz hõmérsékletérzékelõvel ellátott hidraulikus váltó és szekunder szivattyú szükséges. 3. Szétválasztott rendszerû padlófûtés Nem oxigéndiffúzió mentes csõbõl készült padlófûtés esetén a rendszer szétválasztása szükséges. A szétválasztáshoz hõcserélõ szükséges. A szekunder oldalt külön szivattyúval, tágulási tartállyal, biztonsági szeleppel és túlhõmérséklet elleni biztosítással kell ellátni. A hõcserélõt a tervezett rendszer hõmérsékletének figyelembe vételével kell kiválasztani. Ügyelni kell arra, hogy a primer oldali ellenállást a Logamax Plus GB 152 T beépített keringetõ szivattyúja le tudja gyõzni. Keringetõ szivattyú A kazán megfelelõen kiválasztott, beépített keringetõ szivattyúval rendelkezik (UPER 15-60). A valamennyi típusnál rendelkezésre álló felhasználható nyomáskülönbség az ábrán látható. A diagram meghatározásánál a beépített túláramszelep ellenállását figyelembe vettük. Blokkolásvédelem A beépített szivattyúját az esetleges beragadás elkerülése érdekében az égõautomatika (UBA3) üzemállapottól függetlenül elindítja, ha a fûtési rendszer több, mint 24 órája nem jelzett hõigényt. Kiegészítõ külsõ keringetõ szivattyú Alacsony, például 40/30 C kiválasztási rendszerhõmérséklet esetén elõfordulhat, hogy a beépített szivattyúja elégtelen lesz. Ebben az esetben hidraulikus váltót és szekunder szivattyút kell alkalmazni. Tágulási tartály A kazán beépített tágulási tartállyal rendelkezik (18 l, 0,75 bar). Ellenõrizni kell, hogy a beépített tágulási tartály térfogata a rendszer számára elegendõ-e. Szolárhozam optimalizáló készlet a Logamax Plus GB T170 SR kivitelhez Az optimalizáló készlet a tároló megengedett hõmérsékletének 90 C-ra történõ emelésével jelentõsen javítja a használati melegvíz termelés elérhetõ fedezeti rátáját. A készlet termikus háromjáratú keverõbõl és egy megfelelõ, három darab visszacsapóval ellátott cirkulációs csatlakozóból, három darab T-idomból és két darab tömlõbõl áll. A termikus keverõ a kilépõ használati melegvíz hõmérsékletének korlátozására, forrázás elleni védelemként szolgál. Figyelem! A szolár rásegítés eredményeképpen a tároló hõmérséklete 60 C fölé emelkedhet, ami vízkõ kiválását eredményezheti. Ezért a szolárhozam optimalizáló készlet 20 nk feletti keménységû ivóvíz esetén nem használható! nyomásesés (mbar) a térfogatáram(l/h) kazán nyomásdiagramja Fennmaradó szállítómagasság "a" - minimális moduláció "b" - maximális moduláció b Füstgázelvezetési rendszerek kialakítása Gyári füstgáz készletek A tipikus esetekre ajánlott készletek: WH/WS vízszintes koncentrikus füstgázelvezetés, Ø 80/125mm Legkisebb megengedett hossza 0,5 méter, de legfeljebb 3 méter (16kW) illetve 4 méter (24kW) DO függõleges koncentrikus füstgázelvezetés, Ø 80/125mm Legkisebb megengedett hossza 0,5 méter, leghosszabb megengedett hossz a "Maximális megengedett kéményhossz" táblázat szerint. A GB 152 T készüléknél alkalmazható füstgázelvezetési módok: GB152T/4 C12, C33, C43, C53, C63, C83, B23, B33 Az ezekre vonatkozó maximális megengedett kéményhosszak jelen katalógusban megtalálhatóak. A C63 építési módnál a gyártói készletektõl eltérõ, olyan füstgázelvezõ rendszerek is alkalmazhatóak, amelyek rendelkeznek DIBT jóváhagyással (alacsony hõmérsékletû füstgáz rendszerek engedélyezésére vonatkozó irányelvek) természetesen ezek méretezése szükséges. B23 építési mód esetében az égési levegõ ellátáshoz egy 150cm 2 vagy kettõ 75cm 2 keresztmetszetû levegõnyílást kell kialakítani. B33 építési mód esetén < 35kW összhõteljesítményû kazánok esetében az égési levegõ ellátást összekötõvel kell biztosítani, ezért nincs szükség nyílásokra. Ebben az esetben a kazánt a tartózkodásra szolgáló helyiségben is fel lehet állítani. C építési mód esetén < 50kW összhõteljesítményû kazán minden további követelmény nélkül felállítható tartózkodásra szolgáló helyiségben. A kazánban és esetlegesen a füstgáz vezetékben keletkezõ kondenzvíz elvezetésérõl gondoskodni kell.

7 Buderus Buderus Kondenzációs állókazánok DO függõleges füstgázelvezetés Logamax Plus GB152T/16-24 kw kazánokhoz Megnevezés Méret ME Cikkszám DO függõleges füstgázelvezetõ készlet, Ø 80/125 mm DO tetõkivezetés, fekete, KS/PPs 80/125 db Koncentrikus ellenõrzõ egyenes idom 80/125, KS/PPs 80/125 db Ferdetetõ átvezetõ idom 80/125 80/125 db Lapostetõ átvezetõ idom 80/125 80/125 db WH/WS vízszintes füstgázelvezetés Logamax Plus GB152T/16-24 kw kazánokhoz Megnevezés Méret ME Cikkszám WH/WS vízsz. füstgázelvezetõ készlet, Ø 80/125 mm PP 80/125 db LAS-K füstgázelvezetés Logamax Plus GB152T/16-24 kw kazánokhoz Megnevezés Méret ME Cikkszám LAS-K készlet GB152T/16-24 kw kazánokhoz LAS-K füstgázelvezetõ készlet 80/125 mm, PP 80/125 db GA-K füstgázelvezetés Logamax Plus GB152T/16-24 kw kazánokhoz Megnevezés Méret ME Cikkszám GA-K készlet GB152T/16-24 kw kazánokhoz GA-K füstgázelvezetõ készlet 80/125 mm, PP 80/125 db Ellenõrzõ idom 80 mm, egyenes, PP 80 mm db Távtartó készlet, 80 mm (4db), PP 80 mm klt GAF-K füstgázelvezetés Logamax Plus GB152T/16-24 kw kazánokhoz Megnevezés Méret ME Cikkszám GAF-K készlet GB152T/16-24 kw kazánokhoz GAF-K füstgázelvezetõ készlet 80/125 mm, PP 80/125 db Konc. csõvezeték 80/125 L=500 mm, rozsdamentes 80/125 db Konc. csõvezeték 80/125 L=1000 mm, rozsdamentes 80/125 db Konc. ellenõrzõ idom, 80/125 mm egyenes, rozsdamentes 80/125 db GAL-K füstgázelvezetés Logamax Plus GB152T/16-24 kw kazánokhoz Megnevezés Méret ME Cikkszám GAL-K készlet GB152T/16-24 kw kazánokhoz GAL-K füstgázelvezetõ készlet 80/125 mm, PP 80/125 db GA-K füstgázelvezetõ készlet 80/125 mm, PP 80/125 db Koncentrikus ellenõrzõ könyök 90 80/125, KS/PPs 80/125 db Koncentrikus ellenõrzõ egyenes idom 80/125, KS/PPs 80/125 db Ellenõrzõ idom 80 mm, egyenes, PP 80 mm db Távtartó készlet, 80 mm (4db), PP 80 mm klt GB152T/5

8 Kiegészítõ elemek füstgázelvezetéshez Megnevezés Méret (mm) Cikkszám Koncentrikus csõvezeték 80/125, L=500 mm, KS/PPs 80/ Koncentrikus csõvezeték 80/125, L=1000 mm, KS/PPs 80/ Koncentrikus csõvezeték 80/125, L=2000 mm, KS/PPs 80/ Koncentrikus könyök 80/125, 90, KS/PPs 80/ Koncentrikus könyök 80/125, 45, KS/PPs 80/ Koncentrikus ellenõrzõ könyök 90 80/125, KS/PPs 80/ Koncentrikus ellenõrzõ egyenes idom 80/125, KS/PPs 80/ Koncentrikus kondenzvíz elvezetés vízszintes 80/125, KS/PPs 80/ Ferdetetõ átvezetõ idom 80/125 80/ Lapostetõ átvezetõ idom 80/125 80/ Kondenzszifon DN Koncentrikus szétválasztó idom 80/125-80/80 80/125-80/ Csõvezeték 80 mm L=250, PP 80 mm Csõvezeték 80 mm L=500, PP 80 mm Csõvezeték 80 mm L=1000, PP 80 mm Csõvezeték 80 mm L=2000, PP 80 mm Könyök 80 mm, 45, PP 80 mm Könyök 80 mm, 87, PP 80 mm Ellenõrzõ könyök 80 mm, 87, PP 80 mm Ellenõrzõ idom 80 mm, egyenes, PP 80 mm Távtartó készlet, 80 mm (4db), PP 80 mm Bõvítõ idom mm, PP mm Csõvezeték 110 mm L=250, PP 110 mm Csõvezeték 110 mm L=500, PP 110 mm Csõvezeték 110 mm L=1000, PP 110 mm Csõvezeték 110 mm L=2000, PP 110 mm Könyök 110 mm, 45, PP 110 mm Könyök 110 mm, 87, PP 110 mm Ellenõrzõ könyök 110 mm, 87, PP 110 mm Ellenõrzõ idom 110 mm, egyenes, PP 110 mm Távtartó készlet, 110 mm (4db), PP 110 mm GB152T/6

9 A Logamax Plus GB 152 kondenzációs állókazánok megengedett kéményhosszai Maximális megengedett füstgáz-vezeték hosszak belsõ levegõtõl függõ üzem esetén (kivéve WH/WS) GA (GA kondenzátum-álló füstcsõvel) Szabadba nyíló 2x75 cm 2, illetve 1 x 150 cm 2 méretû szellõzõnyílás szükséges GA-X és GA-K GA-X és LAS-K Égéslevegõ szükséglet a vonatkozó elõírások szerint biztosítandó vagy Szabadba nyíló 2x75 cm 2, illetve 1 x 150 cm 2 méretû szellõzõnyílás szükséges GN Szabadba nyíló 2x75 cm 2, illetve 1 x 150 cm 2 méretû szellõzõnyílás szükséges WH/WS Füstgáz rendszer Maximális megengedett kéményhossz 1), m Szükséges minimális Alapkészlet Elvezetés Rajz- Logamax Plus GB 152 kondenzációs állókazán kéménykeresztmetszet módja jel 16 T T T 83S 24 T 170SR mm GA elvezetés 4) B23x L L1 max. 3 max. 3 max. 3 max x120 Ø120 2) Ø140 GA-X és GA-K 4) B33x L x120 Ø120 2) Ø140 GA-X és LAS-K 4) B33x L 1,4 1,4 1,4 1,4 nem szükséges GN elvezetés B23x L nem szükséges WH/WS C13 L nem szükséges 1) A megengedett hossz az alapkészletbe található iránytöréseket tartalmazza. További három iránytörésig a megengedett hosszúságot nem kell csökkenteni. Efölötti iránytörés-számnál vegye fel a kapcsolatot a Buderus-képviselettel! 2) Független TÜV-tanúsítvány alapján a kéménykeresztmetszet szabálytalanságai csak < 1,5mm felületérdességig megengedettek. 3) A LAS-kéménygyártók érvényes elõírások szerinti méretezései alapján ez a hossz a megengedettõl eltérõ is lehet. 4) Kondenzátum-álló füstcsõvel kombinálható (kéménybe vezetett hajlékony füstcsõvel) 5) A légbeszívó elem elhelyezésétõl függõen az L1 vagy alternatív L1 hosszúság megengedett hossza 3 m. (lásd rajz) GB152T/7

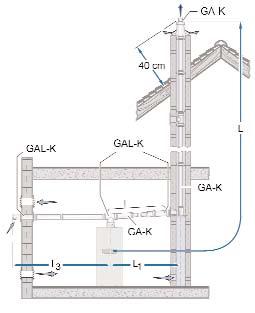

10 A kondenzációs állókazánok megengedett kéményhosszai Maximális megengedett füstgáz-vezeték hosszak belsõ levegõtõl független üzem esetén DO DO-S GA-K (GA-K füstcsõvel) GAF-K GAL-K LAS-K Különálló helyiség és szellõztetési lehetõség illetve szabadba nyíló 1 x 150 cm 2 vagy 2 x 75 cm 2 méretû nyílás szükséges! Füstgáz rendszer Maximális megengedett kéményhossz 1), m Szükséges minimális Alapkészlet Elvezetés Rajz- Logamax Plus GB 152 kondenzációs állókazán kéménykeresztmetszet módja jel 16 T T T 83S 24 T 170SR mm DO tetõkivezetés C33x L x160, Ø 160 DO-S tetõkivezetés C33x L L1 max. 3 max. 3 max. 3 max x160, Ø160 GA-K elvezetés C33x L x120, Ø120 2), Ø140 L nem szükséges GAF-K elvezetés C53x L1 5) max. 3 max. 3 max. 3 max. 3 külsõ fali szerelés L GAL-K elvezetés C53x L1 max. 3 max. 3 max. 3 max x120, Ø120 2), Ø140 L LAS-K C43x L 1,4 3) 1,4 3) 1,4 3) 1,4 3) nem szükséges 1) A megengedett hossz az alapkészletbe található iránytöréseket tartalmazza. További három iránytörésig a megengedett hosszúságot nem kell csökkenteni. Efölötti iránytörés-számnál vegye fel a kapcsolatot a Buderus-képviselettel! 2) Független TÜV-tanúsítvány alapján a kéménykeresztmetszet szabálytalanságai csak < 1,5mm felületérdességig megengedettek. 3) A LAS-kéménygyártók érvényes elõírások szerinti méretezései alapján ez a hossz a megengedettõl eltérõ is lehet. 4) Kondenzátum-álló füstcsõvel kombinálható (kéménybe vezetett hajlékony füstcsõvel) 5) A légbeszívó elem elhelyezésétõl függõen az L1 vagy alternatív L1 hosszúság megengedett hossza 3 m. (lásd rajz) GB152T/8

11 kondenzációs állókazán méretek és csatlakozások AKO - kondenzvíz kilépõ 30 mm (flexibilis kifolyóslag RK magasan) AW - használati melegvíz csonk G3/4 VS - tároló elõremenõ csonk G3/4 (beépítve) EK - használati hidegvíz csonk G3/4 EZ - cirkulációs csonk G1/2 RS - tároló visszatérõ csonk G3/4(beépítve) Gáz - gázcsonk G1/2 RK - fûtési visszatérõ csonk (készülék G3/4, kiegészítés R 3/4) VK - fûtési elõremenõ csonk (készülék G3/4, kiegészítés R 3/4) GB152T/9

12 kondenzációs állókazán méretek és csatlakozások Beépítési méretek és méretek vízszintes csatlakozó készlettel (választható jobb vagy bal oldali) Odalnézet vízszintes csatlakozó készlettel Csatlakozó méretek és méretek csatlakozó készlet nélkül AW - használati melegvíz csonk G3/4 EK - használati hidegvíz csonk G3/4 EK1 - használati hidegvíz csonk G3/4 GB T83 S EK2 - használati hidegvíz csonk G3/4 GB T150, GB152T-24 T150 EZ - cirkulációs csonk G1/2 Gáz - gázcsonk G1/2 RK - fûtési visszatérõ csonk G3/4 VK - fûtési elõremenõ csonk G3/4 1) 600 mm oldalfali csatlakozás esetén 2) 100 mm ajánlott. GB152 T szétválasztott füstgázelvezetés esetén javasolt > 50 mm 3) lásd beépítési méretek, csatlakozó csonkok magasságánál. Logamax Plus Méretek HGAS HEK1 HEK2 HVK HRK HAW GB152-16/24 T GB T83 S GB152T/10

13 kondenzációs állókazán méretek és csatlakozások Beépítési méretek és méretek csatlakozó készlet nélkül Odalnézet vízszintes csatlakozó készlettel Csatlakozó méretek és méretek csatlakozó készlet nélkül AW - használati melegvíz csonk G3/4 VS - szolár elõremenõ csonk (15 mm roppantógyûrüs) EK - használati hidegvíz csonk G3/4 EZ - cirkulációs csonk G1/2 RS - szolár visszatérõ csonk (15 mm roppantógyûrüs) Gáz - gázcsonk G1/2 RK - fûtési visszatérõ csonk G3/4 VK - fûtési elõremenõ csonk G3/4 GB152T/11

14 Méretek, mûszaki adatok Kazántípus GB T120 GB T150 GB T150 Névleges hõteljesítmény kw Tároló térfogat l 120 l fûtõcsõkígyós 150 l fûtõcsõkígyós 150 l fûtõcsõkígyós Magasság H mm Fûtés elõremenõ csonk HVK 1) mm Fûtés visszatérõ csonk HRK 1) mm Használati hidegvíz csonk HEK 1) mm Használati melegvíz csonk HAW 1) mm Cirkulációs csonk HEZ 1) mm Gázcsatlakozás csonk HGAS 1) mm Füstgázelvezetés csonk HAA mm Névleges hõtelj. tartomány 80/60 C(modulációs) kw 5,3-14,8(5,7-19,0) 2) 5,3-14,8(5,7-19,0) 2) 5,3-22,0(5,7-28,5) 2) Névleges hõteljesítmény tartomány 50/30 C kw 6,0-16,0 6,0-16,0 6,0-24,0 Névleges hõteljesítmény HMV(modulációs) kw 15,0 (19,0) 2)5,7 3) 15,0 (19,0) 2)5,7 3) 23,0 (28,5) 2)5,7 3) Éves átlagos hatásfok 80/60 C / 50/30 C % 104 / / / 108 Maximális fûtési elõremenõ hõmérséklet C 90 Maximális üzemi nyomás (fûtés/szolár) bar 3 / 6 Víztérfogat (kazántest) l 1,2 Szivattyú utánfutási idõ BC 10-en át beállítható min/h 1-60 / 24 Maximális üzemi nyomás fûtõvíz oldal/melegvíz oldal bar 6 / 10 Maximális üzemi hõmérséklet fûtõvíz/melegvíz C 110 / 95 Fûtési tágulási tartály: térfogat/elõnyomás l/bar 18 / 0,75 Megengedett használati melegvíz hõmérséklet C Használati hidegvíz csatlakozási nyomás: min/max bar - - 0,75 / 10 Teljesítménytényezõ NL 1,3 1,7 2,0 Készenléti hõszükséglet 9) kwh/24h 1,47 1,65 1,65 Melegvíz fûtõteljesítmény kw 13,0 13,0 23,0 Melegvíz tartós teljesítmény 80/45/10 C 6) l/h Melegvíztároló térfogat: hasznos térfogat/szolár l 115 / / / - Kondenzvíz mennyisége 40/30 C l/h 1,5 1,5 2,2 Kondenzvíz ph-értéke 2-4 Elektromos teljesítményfelvétel: rész/teljes terhelés W 58 / / / 108 Villamos védettség IP 4X D 8) Elektromos feszültség / Frekvencia V AC/Hz 230/50 CE tanúsítvány szám CE 0085 BO 0012 Hálózati fogyasztás H 5) földgáz 9,5 kwh/m 3 m 3 /h 1,58 (2,00) 2) 1,58 (2,00) 2) 2,42 (3,00) 2) Hálózati fogyasztás S 4) földgáz 8,13 kwh/m 3 m 3 /h 1,85 (2,35) 2) 1,85 (2,35) 2) 2,84 (3,52) 2) Tiszta Propán fogyasztás 24,5 kwh/m 3 kg/h 1,17 (1,48) 2) 1,17 (1,48) 2) 1,80 (2,22) 2) Rendelkezésre álló szállítónyomás Pa Füstgázcsatlakozás csonkja mm 80 / 125 Megengedett füstgázelvezetési módok B23/B33/C13x/C33x/C43x/C53x/C63x/C83x Égéstermék-csoport LAS-ra 40/30 C rendszerre G51 Füstgázhõmérséklet (teljes terhelés) 7) 80/60 C C 74 (85) 2) 74 (85) 2) 80 (84) 2) Füstgázhõmérséklet 7) 50/30 C C Átlag füstgázhõmérséklet melegvíz termelésnél C Füstgáztömegáram 7) 80/60 C kg/s 0,007/(0,009) 2) 0,007/(0,009) 2) 0,0103/(0,0134) 2) Füstgáztömegáram 7) 50/30 C kg/s 0,0028 0,0028 0,0027 CO2 tartalom teljes terhelésnél 7) 80/60 C % 8,7 (9,0) 2) 8,7 (9,0) 2) 8,8 (9,0) 2) CO2 tartalom teljes terhelésnél 7) 50/30 C % 8,8 Szabvány kibocsátási tényezõ CO mg/kwh < 22 Szabvány kibocsátási tényezõ NOx mg/kwh < 30 Tömeg kg ) Vízszintes csatlakozókészlet alkalmazása esetén 2) Melegvíztermelésnél 3) Számítással ellenörzött kiválasztásnál 7,5kW 4) G25 S földgáz esetén 5) G20 H földgáz esetén 6) Fûtõvíz-elõremenõ/ Melegvíz-kilépõ/Hidegvíz-belépõ 7) Füstgázméretezésnél figyelembe veendõ érték a DIN EN szabvány szerint 8) IP 40 a B23 és B33-as füstgázelvezetési módnál 9) 24h alatt 65 C tárolóhõmérsékletnél (E DIN 4753 szabvány szerint) GB152T/12

15 Méretek, mûszaki adatok Kazántípus GB T83 S GB T170 SR Névleges hõteljesítmény kw Tároló térfogat l 83 l rétegtároló 170 l réteges szolártároló Magasság H mm Fûtés elõremenõ csonk HVK 1) mm Fûtés visszatérõ csonk HRK 1) mm Használati hidegvíz csonk HEK 1) mm Használati melegvíz csonk HAW 1) mm Cirkulációs csonk HEZ 1) mm Gázcsatlakozás csonk HGAS 1) mm Füstgázelvezetés csonk HAA mm Névleges hõtelj. tartomány 80/60 C(modulációs) kw 5,3-22,0(5,7-28,5) 2) 5,3-22,0(5,7-28,5) 2) Névleges hõteljesítmény tartomány 50/30 C kw 6,0-24,0 6,0-24,0 Névleges hõteljesítmény HMV(modulációs) kw 23,0 (28,5) 2)5,7 3) 23,0 (28,5) 2)5,7 3) Éves átlagos hatásfok 80/60 C / 50/30 C % 105 / / 108 Maximális fûtési elõremenõ hõmérséklet C 90 Maximális üzemi nyomás (fûtés/szolár) bar 3 / 6 Víztérfogat (kazántest) l 1,2 Szivattyú utánfutási idõ BC 10-en át beállítható min/h 1-60 / 24 Maximális üzemi nyomás fûtõvíz oldal/melegvíz oldal bar 6 / 10 Maximális üzemi hõmérséklet fûtõvíz/melegvíz C 110 / 95 Fûtési tágulási tartály: térfogat/elõnyomás l/bar 18 / 0,75 Megengedett használati melegvíz hõmérséklet C Használati hidegvíz csatlakozási nyomás: min/max bar 0,75 / 10 0,75 / 10 Teljesítménytényezõ NL 2,0 1,5 Készenléti hõszükséglet 9) kwh/24h 1,1 1,2 Melegvíz fûtõteljesítmény kw 23,0 23,0 Melegvíz tartós teljesítmény 80/45/10 C 6) l/h Melegvíztároló térfogat: hasznos térfogat/szolár l 83 / / 103 Kondenzvíz mennyisége 40/30 C l/h 2,2 2,2 Kondenzvíz ph-értéke 2-4 Elektromos teljesítményfelvétel: rész/teljes terhelés W 58 / / 108 Villamos védettség IP 4X D 8) Elektromos feszültség / Frekvencia V AC/Hz 230/50 CE tanúsítvány szám CE 0085 BO 0012 Hálózati fogyasztás H 5) földgáz 9,5 kwh/m 3 m 3 /h 2,42 (3,00) 2) 2,42 (3,00) 2) Hálózati fogyasztás S 4) földgáz 8,13 kwh/m 3 m 3 /h 2,84 (3,52) 2) 2,84 (3,52) 2) Tiszta Propán fogyasztás 24,5 kwh/m 3 kg/h 1,80 (2,22) 2) 1,80 (2,22) 2) Rendelkezésre álló szállítónyomás Pa Füstgázcsatlakozás csonkja mm 80 / 125 Megengedett füstgázelvezetési módok B23/B33/C13x/C33x/C43x/C53x/C63x/C83x Égéstermék-csoport LAS-ra 40/30 C rendszerre G51 Füstgázhõmérséklet (teljes terhelés) 7) 80/60 C C 80 (84) 2) 80 (84) 2) Füstgázhõmérséklet 7) 50/30 C C Átlag füstgázhõmérséklet melegvíz termelésnél C Füstgáztömegáram 7) 80/60 C kg/s 0,0103/(0,0134) 2) 0,0103/(0,0134) 2) Füstgáztömegáram 7) 50/30 C kg/s 0,0027 0,0027 CO2 tartalom teljes terhelésnél 7) 80/60 C % 8,8 (9,0) 2) 8,8 (9,0) 2) CO2 tartalom teljes terhelésnél 7) 50/30 C % 8,8 Szabvány kibocsátási tényezõ CO mg/kwh < 22 Szabvány kibocsátási tényezõ NOx mg/kwh < 30 Tömeg kg ) Vízszintes csatlakozókészlet alkalmazása esetén 2) Melegvíztermelésnél 3) Számítással ellenörzött kiválasztásnál 7,5kW 4) G25 S földgáz esetén 5) G20 H földgáz esetén 6) Fûtõvíz-elõremenõ/ Melegvíz-kilépõ/Hidegvíz-belépõ 7) Füstgázméretezésnél figyelembe veendõ érték a DIN EN szabvány szerint 8) IP 40 a B23 és B33-as füstgázelvezetési módnál 9) 24h alatt 65 C tárolóhõmérsékletnél (E DIN 4753 szabvány szerint) GB152T/13

16 Szabályozás A Buderus kazán széleskörû szabályozási lehetõségekkel rendelkezik. Az egyszerûbb, egykazános, legfeljebb négy fûtõkörös és napkollektoros használati melegvíz termeléssel ellátott rendszerek esetében alkalmazható a Logamatic EMS, összetettebb rendszereknél pedig a Buderus Logamatic 4000 szabályozórendszer. Figyelem! A Logamatic 4000 szabályozórendszer a 170 SR (szolár) kivitelnél nem használható! Ebbe a készülékbe gyárilag beépítik az SM10 szolár modult. A Logamatic EMS modulárisan bõvíthetõ szabályozó rendszer A Logamatic EMS az egy- és többlakásos épületek szabályozórendszere. Az EMS az "Energie Management System" rövidítése. Mint neve is mutatja, a szabályozórendszer célja az energiaforrások optimális kihasználása mellett a teljes fûtési rendszer kezelése. Valamennyi eleme önmagát ellenõrzi, és az észlelt rendellenességeket önmagától kijelzi. Számos beépített szervizfunkció könnyíti meg az üzembehelyezést, karbantartást és a hibakeresést. Az EMS rendszer digitális vezérlésû égõautomatikákra támaszkodik, amelyek a hozzájuk kapcsolt fûtõberendezés égõjének vezérlésén túl annak felügyeleti és biztonságtechnikai feladatait is ellátják, és bizonyos szabályozási funkciókkal is rendelkeznek. A GB 152 T kazánoknál ezt az UBA3.0 és a BC10 alapszabályozó végzi. Az adott szabályozási feladattól függõen a rendszer igény szerint modulárisan bõvíthetõ. Teljes kiépítésben a GB 152 T a hozzá tartozó Logamatic EMS szabályozórendszerrel az alábbi feladatok lekezelésére képes: - idõjárásfüggõ szabályozás (RC35) - hidraulikus váltó - legfeljebb három darab kevert fûtõkör - egy darab közvetlenül kapcsolt fûtõkör - valamennyi fûtõkör saját helyiségszabályozóról (RC20/RC20F) történõ szabályozása - csak GB 152 T 170 SR kivitelnél: napkollektorokkal történõ használati melegvíz termelés (a szükséges SM10 szabályozómodult a készülék tartalmazza) BC10 alapszabályozó A BC10 alapszabályozó valamennyi EMS szabályozással felszerelt fûtõkészülék egységes, az alapfunkciókat tartalmazó kezelõegysége. Valamenynyi, a kazán mûködtetéséhez szükséges alapelemet tartalmazza. Rendelkezik az RC35 szabályozó számára kialakított foglalattal, amellyel a komfortos fûtés valamennyi jellemzõje beállítható. RC20/RC20F helyiség- vagy távszabályzó Az RC20/RC20F helyiségszabályozóként vagy távszabályozóként használható. Az RC20 kéteres BUSkábellel, az RC20F pedig rádiófrekvenciás kapcsolattal, az RFM20 modul segítségével csatlakozik a Logamatic EMS BUS-ra. A fali szereléshez szükséges foglalatot a készülék szállítási terjedelme tartalmazza. A készülék egyetlen, közvetlenül kapcsolt fûtõkörbõl, és egy darab, modulációs égõvel rendelkezõ EMS kazánból álló rendszer helyiséghõmérsékletrõl történõ szabályozására önmagában alkalmas. A szükséges, beépített hõmérsékletérzékelõvel az RC20/RC20F rendelkezik. Ugyancsak képes egy használati melegvíztermelõ kör kezelésére, termikus fertõtlenítéssel és cirkulációs szivattyúvezérléssel. A beépített digitális kapcsolóóra segítségével nyolc, elõre meghatározott, tetszés szerint választható heti fûtési program alapján mûködteti a rendszert. Használható helyiségszabályzóként is, amikor a rendszer és a hozzá tartozó kondenzációs kazán vezérlését az RC35 szabályozó veszi át. Ekkor az RC20/RC20F szolgáltatja a helyiségben mért jellemzõket a szabályozás számára. Mindkét alkalmazási módnál a készülék kijelzõje megjeleníti a helyiség hõmérsékletét, az idõt és a hét aktuális napját. A nyomógombok segítségével a fûtõkör "Automatikus", "Folyamatos nappali" vagy "Folyamatos éjszakai" üzemmódja választható ki. A nyomógombhoz tartozó LED az aktuális üzemmódot jelzi ki. A rendszer valamennyi fûtési köre ellátható RC20/RC20F szabályozóval, de a rádiófrekvenciás kivitelbõl legfeljebb egy RFM20 modul és legfeljebb három RC20F alkalmazható. RC35 helyiség- vagy távszabályzó Az RC35 az EMS rendszerû szabályozás kezelõszerveként vagy komfortos helyiségszabályozóként használható. Elhelyezhetõ falon, vagy becsatolható a számára a BC10 alapszabályozón kialakított foglalatba. A készülék egyetlen, közvetlenül kapcsolt fûtõkörbõl, és egy darab, modulációs égõvel rendelkezõ EMS kazánból álló rendszer helyiség- vagy külsõhõmérsékletrõl történõ szabályozására önmagában alkalmas. Az ehhez szükséges, beépített hõmérsékletérzékelõvel az RC35 rendelkezik. Amennyiben nem a referenciaként használt helyiségben helyezik el, csatlakoztatható hozzá egy kisegítõ érzékelõ. Ugyancsak képes egy használati melegvíztermelõ kör kezelésére, termikus fertõtlenítéssel és cirkulációs szivattyúvezérléssel. A beépített programozható hatcsatornás digitális kapcsolóóra segítségével nyolc, elõre meghatározott, tetszés szerint választható és egy szabadon összeállítható heti fûtési program alapján mûködteti a rendszert. A nagyméretû szöveges kijelzõ segítségével a fûtési rendszer valamennyi fontos jellemzõje megjeleníthetõ. A nyomógombok segítségével a fûtõkör "Automatikus", "Folyamatos nappali" vagy "Folyamatos éjszakai" üzemmódja választható ki. A nyomógombhoz tartozó LED az aktuális üzemmódot jelzi ki. A rendszer legfeljebb egy darab RC35 szabályozót tartalmazhat. A további fûtési köröket RC20/RC20F szabályozóval lehet felszerelni. Alkalmazható Logamatic EMS szabályozómodulok A Logamax GB 152 T készülékhez használható EMS szabályozómodulok: MM10 kevert köri modul (legfeljebb három darab) WM10 hidraulikus váltó modul EM10 zavarjel modul VM10 szabályozó modul RFM20 rádiófrekvenciás modul SM 10 szolár modul (csak a GB 152 T 170 SR kivitelnél) A modulok alkalmazási lehetõségei és mûszaki adatai a "Logamatic szabályozók" címû fejezetben találhatók. GB152T/14

17 A Logamatic 4000 modulárisan bõvíthetõ szabályozó rendszer A Logamatic szabályozórendszer összetett szabályozási feladatok ellátására alkalmas. Egyes elemei falikazánok, mások pedig állókazánok valamint a hozzájuk tartozó fûtési rendszer intelligens szabályozására képesek. A rendelkezésre álló bõvítõ modulok valamennyi, a fûtéstechnikában járatos feladat ellátására képesek. Az egy rendszeren belül kezelhetõ fûtési körök száma meghaladja a százat, lehetségessé válik több használati melegvízkör alkalmazása is. Az egyes körök - beleértve a használati melegvíztermelést is - önálló, a többitõl független idõprogrammal láthatók el. A rendszer alkalmas tetszõleges külsõ hõtermelõ - szilárdtüzelésû kazán, szolár rendszer, hõszivattyú, távhõ, stb. - felismerésére és kezelésére. Jellemzõk: - a fûtési jelleggörbe automatikus meghatározása - automatikus téli/nyári üzemmód átkapcsolás - a cirkulációs szivattyú energiatakarékos vezérlése - esztrich szárítás funkció - be- és kikapcsolási optimalizálás - a beépített modulok automatikus felismerése - idegen hõforrás, hõszivattyú vagy szilárdtüzelésû kazán felis-merése - "nyomni és forgatni" kezelési elv - programozás, a parancsolt értékek megadása és az egyes funkciók paraméterezése a MEC2 (Mobil Ecomatic Controller) segítségével - külön felhasználói és szervizszint - moduláris bõvítési lehetõs - több, legfeljebb 8 falikazánt tartalmazó rendszer - Alkalmazható szabályozó készülékek Logamatic 4121 Logamatic 4122 Logamatic 4121 szabályozó A Logamatic 4121 szabályozó alapvetõen UBA 1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ fali- és állókazános rendszerek szabályozására vezetõ szabályozóként képes. Vezetõ szabályozóként FM456/FM457 bõvítõ modullal kiegészítve képes legfeljebb öt, UBA1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ falikazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. A Logamatic 4121 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM431 szabályozómodul a MEC2 csatlakoztatásához - MEC2 kezelõegység - ZM424 központi modul az alapfunkciók felügyeletére - FM455 kommunikációs modul - NM482 tápegység - BM492 BUS modul Alapfunkciók: - egy darab, UBA 1.5, égõautomatikával vagy EMS szabályozóval felszerelt kazánnal rendelkezõ rendszer szabályozása - indirekt fûtésû tárolóval történõ használati melegvíz termelés szabályozása töltõ- és cirkulációs szivattyúval, idõprogram szerint - 1. számú, fûtõköri szivattyúval rendelkezõ fûtési kör szabályozása Alternatív: Amennyiben a használati melegvíz termelést a kazán UBA1.5 égõautomatája vagy EMS szabályozója végzi, az 1. számú fûtõkör is felszerelhetõ keverõcsappal - 2. számú, fûtõköri szivattyúval és keverõcsappal rendelkezõ fûtõkör szabályozása - a használati melegvíztároló termikus fertõtlenítése - valamennyi fûtõkörhöz külön távszabályzó csatlakoztatható - bemenet a melegvíz termelés és az egyes fûtõkörök programon kívüli bekapcsolásához - kézi kapcsolók automatikus/kézi/kikapcsolt üzemmódok átváltására - naptár szerinti téli/nyári átkapcsolási lehetõség - fûtõkörönkénti csökkentett üzem beállítási lehetõség - szabadság üzemmód - LED üzemmód és hibajel kijelzõk: modulzavar égõ üzemjel fûtõkör nyári üzemállapot keverõcsap nyit/zár fûtõköri szivattyú üzemjel HMV töltõszivattyú üzemjel cirkulációs szivattyú üzemjel Kondenzációs állókazánok Logamatic 4122 szabályozó A Logamatic 4122 felhasználható más Logamatic 4121 vezetõ szabályozóval rendelkezõ bõvítõ szabályozóként. Vezetõ szabályozóként, FM456 illetve FM457 bõvítõ modulokkal kiegészítve képes legfeljebb nyolc, UBA1.5 égõautomatikával vagy EMS szabályozóval rendelkezõ falikazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. A Logamatic 4121 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM431 szabályozómodul a kazánkijelzõ vagy a MEC2 csatlakoztatásához - kazánkijelzõ vagy MEC2 kezelõegység - NM482 tápegység - BM492 BUS modul Alkalmazható Logamatic 4000 szabályozómodulok A Logamatic 4121 és 4122 szabályozókban alkalmazható bõvítõ modulok: FM441 HMV és fûtõköri modul FM442 fûtõköri modul FM443 szolár modul FM445 HMV modul (külsõ hõcserélõhöz) FM446 EIB kommunikációs modul FM448 gyûjtött hibajel modul FM456 kaszkádmodul, 2 kazán vezérléséhez FM457 kaszkádmodul, 4 kazán vezérléséhez A modulok alkalmazási lehetõségei és mûszaki adatai a "Logamatic szabályozók" címû fejezetben találhatók. GB152T/15

18 H1 Ajánlott kapcsolási rajz szolár rendszerû melegvízkészítés, valamint keverõszelepes és keverõszelep nélküli fûtõkörök számára H2 Ajánlott kapcsolási rajz padlófûtésre és melegvízkészítésre GB152T/16
