1 [ Levegõ ] Katalógus [ Víz ] [ Föld ] [ Buderus ] Fügen Sie auf der Vorgabeseite das zur Produktgruppe passende Bild ein. Sie finden die Bilder auf der Referenzseite 14: Buderus Product groups. Anordnung im Rahmen: - Tops - Left sides Logamax plus GB172T Kondenzációs falikazán 9,8 kw-tól 28,3 kw-ig. Fûtésben otthon vagyunk

2 Buderus Hungária Fûtéstechnika Kereskedelmi és Szolgáltató Kft Szigetszentmiklós, Leshegy út 15. Telefon: (24) Telefax: (24) Elérhetõségeink: Kék szám: (40) /

3 kondenzációs falikazán Felszereltség - 24kW-os fûtési-, és 30 kw-os használati melegvíz teljesítmény - 48 literes csõspirálos, zománcozott acél tároló - belépített BC25 alapszabályozó égõautomatikával - alumínium-szilicium öntvény hõcserélõ - fordulatszám szabályozott A energia-osztályú keringetõ szivattyú - fordulatszám-szabályozott fúvóventilátor - nemesacél elõkeveréses gázégõ - melegvíz elõnykapcsolás beépített 2 utú motoros váltószelepen keresztül - tágulási tartály fûtési (12l) és melegvíz (2l) oldali - automatikus légtelenítõ - fûtési (3bar) és melegvíz (10 bar) oldali biztonsági szelep - manometer (fûtési) - RC szabályozók elõlapba történõ beépítési lehetõsége - kiemelt HMV teljesítmény (3*-os melegvízkomfort) - széles modulációs tartomány % - nincs minimálisan elõírt vízmennyiség keringetés - alacsony károsanyag kibocsátási értékek - csendes üzem - egyszerû szerelés és karbantartás - PB gázra történõ átalakítás - rugalmas hidraulikai szerelés, vízszintes és függõleges bekötési lehetõséggel Szabályozástechnika - BC 25 alapszabályzó, közvetlenül a készüléken elvégezhetõ alapbeállításokhoz - RC 25 EMS idõjárásfüggõ szabályozóval (egy keverõszelep nélküli fûtési körre) - RC 35 EMS idõjárásfüggõ szabályozóval - Logamatic 4000 idõjárásfüggõ szabályozó Logamax plus GB 172T falikazán és kiegészítõi Típus Megnevezés Cikkszám GB T50 falikazán beépített tárolóval RC 25 szabályozó EMS idõjárásfüggõ szabályozó RC 35 szabályozó EMS idõjárásfüggõ szabályozó OTS Külsõ hõmérséklet érzékelõ MM 10 Fûtõköri modul 1 keverõszelephez SM 10 Szolár modul WM 10 Hidraulikus váltó modul EM 10 Gyûjtött zavarjel modul, 0-10 V Logamatic 4121 Idõjárásfüggõ szabályozó MEC2 kezelõegységgel Logamatic 4122 Idõjárásfüggõ szabályozó Logamatic bõvítõ modulok a "Szabályzók" címû katalógusban találhatóak! Függõleges csatlakozó készlet Cirkulációs csatlakozó vezeték Tölcsérszifon Neutrakon kondenzátum semlegesítõ Semlegesítõ granulátum GB172T50/1

4 Mûszaki leírás Kazán A Logamax plus GB172T50 beépített tárolós falikazán egylakásos családi házak, illetve egyedi lakások ideális készüléke. Kis méretei folytán rugalmasan elhelyezhetõ, kerülhet fürdõszobába, konyhába vagy más helyiségbe. Biztonságtechnikai felszerelései és korszerû szabályozási koncepciója a legmagasabb igényeket is kielégíti. Kazánblokk, égõ és hõcserélõ belsõ, zárt égéstér rozsdamentes acél elõkeveréses gázégõ alumínium-szilícium öntvény hõcserélõ kombinált gázszelep, beépített gáznyomás-szabályozval és gáz mágnesszeleppel lángõrzés gyújtóelektróda Hidraulikai elemek beépített, nagy hatékonyságú keringetõszivattyú ( A energiahatékonysági osztály) választható teljesítményvagy nyomáskülönbség vezérelt üzemmód beépített háromjáratú szelep 12 literes tágulási tartály, 0,75 bar elõnyomással automatikus légtelenítõ biztonsági szelep (3,0 bar megszólalási nyomás) HMV biztonsági szelep (10 bar megszólalási nyomás) analóg nyomásmérõ Használati melegvíz készítés magas melevíz komfortot biztosító, helytakarékos, beépített 48 literes fûtõcsõkígyós tároló Szabályozóelemek Logamatic BC25 alapszabályozó beépített égõautomatikával Hõcserélõ A Logamax plus GB172T50 alumínuim-szilícium ötvözetbõl készült homoköntvény hõcserélõvel rendelkezik. A fûtõvíz és az égéstermékek ellenáramban áramlanak. A megoldás elõnyei: kis méretek egyszerû szerviz és karbantartás jó kihasználtsági fok, akár 109 % A rozsdamentes acél felületi égõ a hõcserélõ belselyében helyezkedik el. Égõgyújtás A Logamax plus GB172T50 begyújtása gyújtóelektródával történik. Lángõrzés Amikor az égõ begyújtása sikertelen, illetve a láng kialszik, a lángõrzõ elektróda Logamatic BC25 alapszabályozóra érkezõ jele kimarad. Ekkor a BC25 azonnal megszakítja az égõ gázellátását, lekapcsolja az égõt, és hibát jelez. Keringetõszivattyú A Logamax plus GB172T50 kondenzációs falikazán nagy hatékonyságú ( A energiahatékonysági osztályú), modulációs keringetõszivattyúval rendelkezik, ami mind teljesítmény, mind pedig nyomáskülönbség alapján vezérelhetõ, biztosítva a készülék zajszegény üzemét. Égéslevegõ bevezetés és füstgáz elvezetés A készülék ventillátora szívja be a tüzeléshez szükséges levegõmennyiséget. Az égéslevegõ túlnyomása biztosítja a képzõdõ égéstermékek elszállítását a füstgáz vezetéken keresztül. Amennyiben a ventilátor meghibásodik, illetve az égéslevegõ ellátásban vagy az égéstermék elvezetésben akadály lép fel, a gáz-levegõ kevérés szabályozása a gáz hozzávezetést elzárja. A láng kialszik, és a Logamax plus GB172T50 lángõrzõ funkciója az elõzõeknek megfelelõen lekapcsolja a berendezést, és a BC25 hibajelet ad. Gáz-levegõ keverõ egység A Logamax plus GB172T50 kondenzációs falikazán gázlevegõ keverõ egysége ventilátorból, gázarmatúrából és egy Venturi-csõbõl áll. A ventilátor fordulatszámnak megfelelõ levegõ áram a Venturi-csõben meghatározott mértékû nyomáscsökkenést eredményez. A szükséges gáz adagolását ez az alulnyomás szabályozza. A gáz és a levegõ teljes keveredése a ventilátorban történik meg. A szabályozás biztosítja a füstgázok állandóan magas CO2 tartalmát az égõ teljes modulációs tartományában. Szabályozási folyamat A szabályozó a külsõ hõmérséklet függvényében, a beállított fûtési jelleggörbe alapján meghatározza a pillanatnyilag szükséges fûtési elõremenõ hõmérsékletet. Ez a számított érték a BC25 számára továbbadódik, és a készülék összehasonlítja az elõremenõ hõmérsékletérzékelõ által mért értékkel. Az összehasonlítás eredménye egy különbség, az úgynevezett szabályozási eltérés, aminek segítségével a berendezés teljesítménye az égõ modulációjával a fennálló igényhez illeszkedik. GB172T50/2

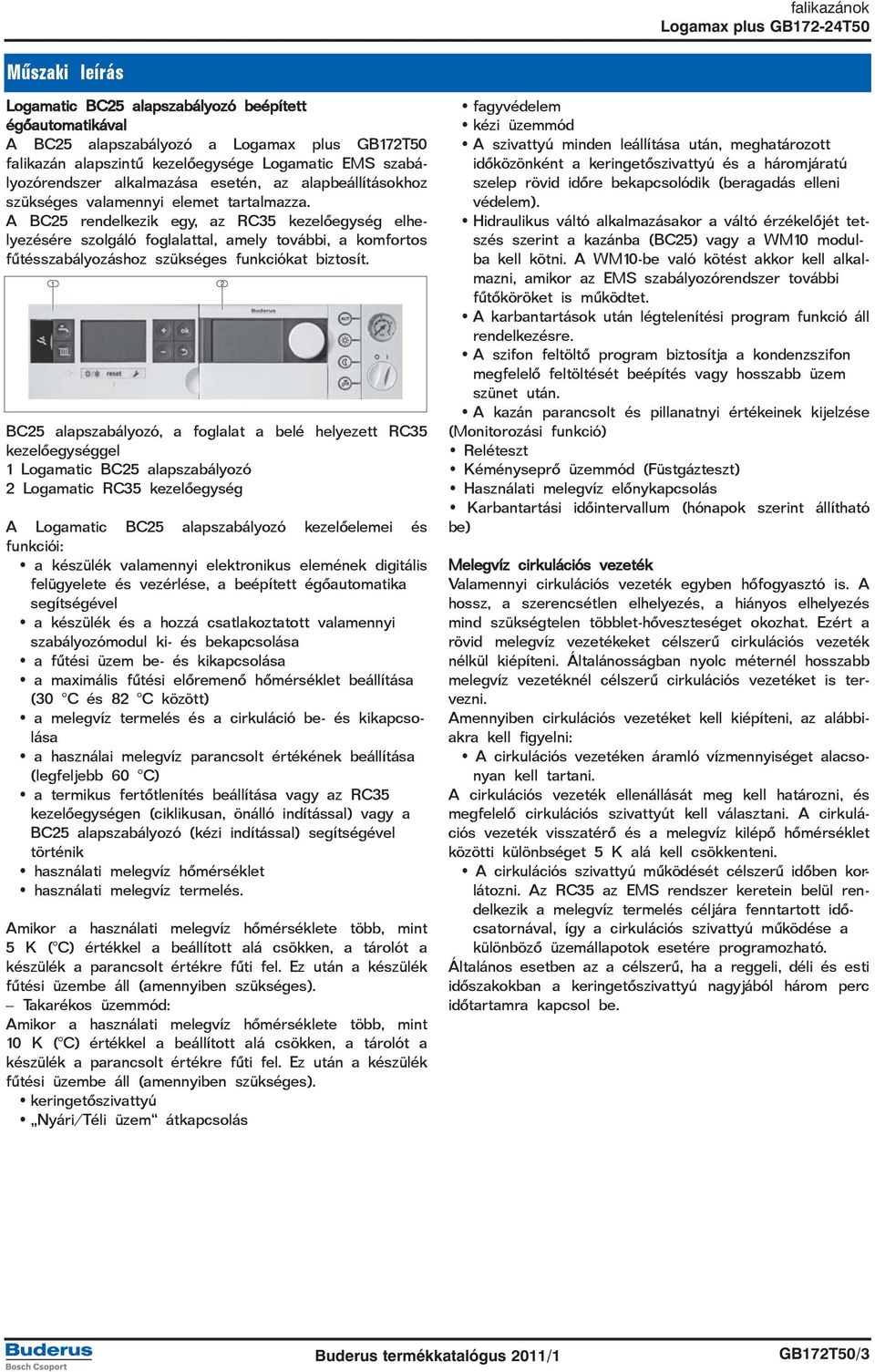

5 Mûszaki leírás Logamatic BC25 alapszabályozó beépített égõautomatikával A BC25 alapszabályozó a Logamax plus GB172T50 falikazán alapszintû kezelõegysége Logamatic EMS szabályozórendszer alkalmazása esetén, az alapbeállításokhoz szükséges valamennyi elemet tartalmazza. A BC25 rendelkezik egy, az RC35 kezelõegység elhelyezésére szolgáló foglalattal, amely további, a komfortos fûtésszabályozáshoz szükséges funkciókat biztosít. 1 2 BC25 alapszabályozó, a foglalat a belé helyezett RC35 kezelõegységgel 1 Logamatic BC25 alapszabályozó 2 Logamatic RC35 kezelõegység A Logamatic BC25 alapszabályozó kezelõelemei és funkciói: a készülék valamennyi elektronikus elemének digitális felügyelete és vezérlése, a beépített égõautomatika segítségével a készülék és a hozzá csatlakoztatott valamennyi szabályozómodul ki- és bekapcsolása a fûtési üzem be- és kikapcsolása a maximális fûtési elõremenõ hõmérséklet beállítása (30 C és 82 C között) a melegvíz termelés és a cirkuláció be- és kikapcsolása a használai melegvíz parancsolt értékének beállítása (legfeljebb 60 C) a termikus fertõtlenítés beállítása vagy az RC35 kezelõegységen (ciklikusan, önálló indítással) vagy a BC25 alapszabályozó (kézi indítással) segítségével történik használati melegvíz hõmérséklet használati melegvíz termelés. Amikor a használati melegvíz hõmérséklete több, mint 5 K ( C) értékkel a beállított alá csökken, a tárolót a készülék a parancsolt értékre fûti fel. Ez után a készülék fûtési üzembe áll (amennyiben szükséges). Takarékos üzemmód: Amikor a használati melegvíz hõmérséklete több, mint 10 K ( C) értékkel a beállított alá csökken, a tárolót a készülék a parancsolt értékre fûti fel. Ez után a készülék fûtési üzembe áll (amennyiben szükséges). keringetõszivattyú Nyári/Téli üzem átkapcsolás fagyvédelem kézi üzemmód A szivattyú minden leállítása után, meghatározott idõközönként a keringetõszivattyú és a háromjáratú szelep rövid idõre bekapcsolódik (beragadás elleni védelem). Hidraulikus váltó alkalmazásakor a váltó érzékelõjét tetszés szerint a kazánba (BC25) vagy a WM10 modulba kell kötni. A WM10-be való kötést akkor kell alkalmazni, amikor az EMS szabályozórendszer további fûtõköröket is mûködtet. A karbantartások után légtelenítési program funkció áll rendelkezésre. A szifon feltöltõ program biztosítja a kondenzszifon megfelelõ feltöltését beépítés vagy hosszabb üzem szünet után. A kazán parancsolt és pillanatnyi értékeinek kijelzése (Monitorozási funkció) Reléteszt Kéményseprõ üzemmód (Füstgázteszt) Használati melegvíz elõnykapcsolás Karbantartási idõintervallum (hónapok szerint állítható be) Melegvíz cirkulációs vezeték Valamennyi cirkulációs vezeték egyben hõfogyasztó is. A hossz, a szerencsétlen elhelyezés, a hiányos elhelyezés mind szükségtelen többlet-hõveszteséget okozhat. Ezért a rövid melegvíz vezetékeket célszerû cirkulációs vezeték nélkül kiépíteni. Általánosságban nyolc méternél hosszabb melegvíz vezetéknél célszerû cirkulációs vezetéket is tervezni. Amennyiben cirkulációs vezetéket kell kiépíteni, az alábbiakra kell figyelni: A cirkulációs vezetéken áramló vízmennyiséget alacsonyan kell tartani. A cirkulációs vezeték ellenállását meg kell határozni, és megfelelõ cirkulációs szivattyút kell választani. A cirkulációs vezeték visszatérõ és a melegvíz kilépõ hõmérséklet közötti különbséget 5 K alá kell csökkenteni. A cirkulációs szivattyú mûködését célszerû idõben korlátozni. Az RC35 az EMS rendszer keretein belül rendelkezik a melegvíz termelés céljára fenntartott idõcsatornával, így a cirkulációs szivattyú mûködése a különbözõ üzemállapotok esetére programozható. Általános esetben az a célszerû, ha a reggeli, déli és esti idõszakokban a keringetõszivattyú nagyjából három perc idõtartamra kapcsol be. GB172T50/3

6 Tervezési ismeretek A cirkulációs vezeték kiépítése AW Melegvíz elõremenõ EK Hidegvíz bekötés EZ Cirkulációs vezeték bekötése KR Visszacsapó PZ Cirkulációs szivattyú Vízminõség A nem megfelelõ vízminõség iszap- és korrózióképzõdéshez vezet. Ez mûködési zavarokat, illetve a hõcserélõ károsodását is okozhatja. A szennyezett fûtési rendszereket ezért feltöltés elõtt hálózati vízzel alaposan át kell öblíteni. A vízkõlerakódások okozta károk elkerülése céljából, a feltöltési víz keménységétõl függõen, a készülék, és a hozzá csatlakozó vezetékhálózat térfogatának figyelembe vételével esetenként a feltöltési víz megfelelõ kezelése szükséges. Kazán Alkáli földfém/teljes Maximálisan megengedett össz- keménység a feltöltõ feltöltési és kiegészítõ teljesítmény és kiegészítõ vízben vízmennyiség kw dh m 3 Q Q < 50 követelmények szerint, lásd jelleggörbe Q Q 50 követelmények szerint, lásd jelleggörbe 1 Görbe alatti terület: A készülék az ívóvízre vonatkozó elõírásokat kielégítõ vezetékes vízzel tölthetõ fel. 2 Görbe fölötti terület: A készülék teljesen sótalanított vízzel (vezetõképesség = 10 Microsiemens/cm) tölthetõ fel. A jelenlegi készüktervezési irányzatok szerint a kis készülékméretek párosulnak magas átviendõ teljesítménnyel. A vízkezelési határértékek ábra megmutatja, hogy a berendezésbe, annak teljes élettartama alatt, a rendelkezésre álló víz keménysége és a készülék teljesítményének függvényében mennyi fûtõvíz tölthetõ be. Amennyiben a vízmennyiség a diagram szerinti határérték fölé kerül, a vízminõség biztosítására megfelelõ intézkedéseket kell tenni. Az intézkedések lehetnek: Teljesen sótalanított, 10 Microsiemens/cm vezetõképesség alatti töltõvíz alkalmazása. Ekkor a fûtõvíz ph-értékére nincsenek betartandó elõírások. A rendszer hõcserélõvel történõ szétválasztása primer és szekunder körre. A kazánkört ekkor kezeletlen (vegyszerek és lágyítás nélküli) vezetékes vízzel kell feltölteni. A fûtõkörbe történõ oxigénbelépés elkerülésére a tágulási tartályt megfelelõen méretezni kell. Nem oxigéndiffúzió mentes csõvezeték alkalmazásakor (pl. padlófûtés) a rendszert mindenképpen hõcserélõvel le kell választani. Meglévõ fûtési rendszerek felújításakor a kondenzációs kazánt a meglévõ vezetékekben található szennyezõdésektõl védeni kell. Ehhez a közös visszatérõ vezetékbe épített szennyfogó szükséges. Új rendszer esetén, amennyiben a fûtési hálózatot feltöltés elõtt alaposan átöblítik, és az esetlegesen oxigén diffúzióval érintett részek hidraulikusan el vannak választva, a szennyfogó elhagyható. Fagyálló anyagok alkalmazása A Logamax plus GB172T50 berendezésben alkalmazható, jóváhagyott fagyálló anyagokat a a következõ táblázat tartalmazza. A fagyálló adalékok alkalmazásánál a gyártó elõírásait be kell tartani. Fagyálló típus Koncentrátum Antifrogen N % Varidos FSK % Alphi 11 lásd gyártói utasítás Glyhtermin NF % A Logamax plus GB172T50 készülékben használható fagyálló adalékok Alumínium alapanyagú kazánok vízminõségi követelményei A víztõl eltérõ viszkozitású folyadékok, például fagyálló keverékek alkalmazása csökkenti a berendezés maximális teljesítményét, akár a teljesítmény 40%-áig, a fagyálló anyag koncentrációjának függvényében. Ezt a hatást a kiválasztásnál figyelembe kell venni. Ahhoz, hogy a berendezés ekkor is képes legyen a teljes teljesítményt leadni, hidraulikus váltót kell alkalmazni. Vízkezelési határértékek egykazános berendezés esetén dh Vízkeménység Vw Betölthetõ vízmennyiség a készülék teljes élettartama alatt GB172T50/4

7 Tervezési ismeretek Padlófûtés hidraulikus elválasztással A nem oxigéndiffúzió mentes padlófûtési csövek alkalmazása esetén a fûtési rendszert hõcserélõ segítségével le kell választani. A szekunder kört a hõcserélõ után különálló tágulási tartállyal, biztosági szeleppel és hõmérséklet-határolóval védeni kell. A hõcserélõ kiválasztásánál a tervezett rendszerhõmérsékleteket figyelembe kell venni. A primer oldali (kazánköri) hidraulikai ellenállásnak kisebbnek kell lennie, mint a GB172T50 készülékbe épített keringetõszivattyú maradék emelõmagassága. Logamax plus GB172 FA Fûtési keringetõ szivattyú Alacsony hõmérsékletlépcsõk esetén (például 40/30 C-ra tervezett padlófûtés), amikor a beépített keringetõszivattyú nem képes a fûtési rendszerben fellépõ ellenállást legyõzni, a kivitelezõnek egy második, külsõ keringetõszivattyút kell beépítenie, és a rendszert hidraulikus váltóval szétválasztani. A Logamax plus GB172T50 kondenzációs kazán megfelelõen kiválasztott beépített keringetõszivattyúval rendelkezik. Ennek maradék szállítómagassága a következõ ábrán látható, a beépített háromjáratú szelep figyelembe vételével. A szivattyú alapbeállítása 200 mbar állandó nyomás. RC35 3) VK VS BC25 RS RK SU VK 230 V AC 50 Hz AG SA 2) WT FK SV TWH ÜV 1) PH1 VH RH HK1 SMF 4) AG Rendszerpélda hõcserélõvel elválasztott, nem oxigéndiffúzió mentes padlófûtési vezeték alkalmazására AG tágulási tartály BC25 alapszabályozó FA külsõ hõmérséklet-érzékelõ (az RC35 szállítási terjedelme tartalmazza) FK elõremenõ hõmérséklet-érzékelõ HK fûtõkör PH fûtési keringetõ szivattyú (szekunder kör) RC35 kezelõegység RK fûtõköri visszatérõ RS tároló visszatérõ SA strangszabályozó- és elzárószelep SMF szennyfogó szûrõ SU háromjáratú váltószelep TWH padlófûtési hõmérséklet-határoló ÜV túláramszelep VK kazánköri elõremenõ VH fûtõköri elõremenõ VS tároló elõremenõ WT szétválasztó hõcserélõ 1) Fordulatszám szabályozott szivattyú esetén túláramszelep nem szükséges 2) Strangszabályozó- és elzárószelep alkalmazása ajánlott 3) Kiegészítõ kezelõegységként RC25/RC20 RF alkalmazható, amikor az RC35 a kazánon található foglalatban van 4) Szennyfogó szûrõ alkalmazása ajánlott. A Logamax plus GB172T50 falikazán maradék szállítómagassága a szivattyú jelleggörbe maximális teljesítménynél (100 %) b szivattyú jelleggörbe minimális teljesítménynél (10 %) H maradék szállítómagasság V átfolyó vízmennyiség 1 munkapont 150 mbar állandó nyomásnál 2 munkapont 200 mbar állandó nyomásnál (alapbeállítás) 3 munkapont 250 mbar állandó nyomásnál 4 munkapont 300 mbar állandó nyomásnál Blokkolásvédelem A Logamax plus GB172T50 kazánba beépített szivattyú mûködésétõl függetlenül a BC25 alapszabályozó a szivatytyún mûködési próbát hajt végre, ha 24 órán belül hõigény nem lépett fel. Ezzel a szivattyú beragadása meggátolható. Kondenzátum vezeték A kondenzációs kazánok kondenzátum vezetéke a közcsatorna hálózatba köthetõ be. Eldöntendõ kérdés, hogy magát a kondenzátumot a bevezetés elõtt semlegesíteni kell-e. Ez részben a készülék teljesítményétõl és a csatornahálózat kezelõjének elõírásaitól függ. A naptári év idõtartama alatt képzõdõ kondenzátum mennyiségét az A 251 számú munkalap segítségével lehet meghatározni. A munkalap legfeljebb 0,14 kg/kwh kondenzátum mennyiséget, mint tapasztalati értéket nevez meg. A berendezés beépítése elõtt tájékozódni kell a képzõdõ kondenzátummal kapcsolatos helyi elõírásokról. GB172T50/5

8 Tervezési ismeretek Általánosságban 25 kw teljesítmény alatti készülékek estén a képzõdõ kondenzátumot nem szükséges semlegesíteni. A kondenzátum elvezetés anyaga A kondenzátum elvezetésére az alábbi anyagokból készült vezetékek alkalmasak: kõagyag csövek (a DIN-EN szerint) kemény PVC csövek PVC csövek (Polyethylen) PE-HD csövek (Polypropylen) PP csövek ABS-ASA csövek rozsdamentes acél csövek bórszilikát üvegcsövek Kondenzációs kazánok és kondenzációs üzemre alkalmas égéstermék elvezetések kondenzátum elvezetése Ahhoz, hogy az égéstermék elvezetésben képzõdõ kondenzátum a kazánon keresztül távozni tudjon, a füstcsövet a kondenzációs kazán irányába történõ enyhe lejtéssel azaz, kb. méterenként 5 centiméter eséssel) kell szerelni. A házi csatornavezetékekre vonatkozó helyi elõírásokat mindenkor be kell tartani. Különösen ügyelni kell a kifolyó vezeték megfelelõ kiszellõztetésére. A kondenz kivezetõ tölcsér és a csatlakozó szifon között rést kell hagyni. Így elkerülhetõ, hogy a fellépõ nyomásviszonyok a szifont üresre szívják, illetve hogy a visszatorlódó szennyvíz a készülékbe jusson. Amennyiben a kondenzátum legalább 1:25 arányban a háztartási szennyvízzel keveredik, az alábbi csõanyagok is felhasználhatóak: Rostcement csövek A DIN , DIN és szerinti öntöttvas vagy acélcsövek Rézbõl készült vezetékek nem alkalmasak kondenzátum elvezetésre. Nedvességálló kémény kondenzátum elvezetése Nedvességálló (kondenzációs kazán képes) kémény kondenzátum elvezetése a kémény gyártójának elõírásai szerint történik. Amikor ezt nem közvetlenül a házi csatornahálózatba kötik be, hanem a kondenzációs kazán kondenzvezetékével egyesítve, tölcsérrel ellátott bûzelzárót kell alkalmazni. Kondenzációs kazán és égéstermék elvezetés kondenzátum vezetéke 1. Semlegesítõ berendezés GB172T50/6

9 Logamatic EMS idõjárásfüggõ szabályozórendszer Buderus Logamax plus GB172T50 kazán széleskörû szabályozási lehetõségekkel rendelkezik. Az egyszerûbb, egykazános, legfeljebb négy fûtõkörös és napkollektoros használati melegvíz termeléssel ellátott rendszerek esetében alkalmazható a Logamatic EMS, összetettebb rendszereknél pedig a Buderus Logamatic 4000 szabályozórendszer. A Logamatic EMS modulárisan bõvíthetõ szabályozó rendszer A Logamatic EMS az egy- és többlakásos épületek szabályozórendszere. Az EMS az "Energie Management System" rövidítése. Mint neve is mutatja, a szabályozórendszer célja az energiaforrások optimális kihasználása mellett a teljes fûtési rendszer kezelése. Valamennyi eleme önmagát ellenõrzi, és az észlelt rendellenességeket önmagától kijelzi. Számos beépített szervizfunkció könnyíti meg az üzembe helyezést, karbantartást és a hibakeresést. Az EMS rendszer digitális vezérlésû égõautomatikára támaszkodik, amelyek a hozzájuk kapcsolt fûtõberendezés égõjének vezérlésén túl annak felügyeleti és biztonságtechnikai feladatait is ellátják, és bizonyos szabályozási funkciókkal is rendelkeznek. A GB172T50 gázkészülék elõlapjába beépíthetõ RC35-ös idõjárásfüggõ szabályzó lehetõvé teszi az adott szabályozási feladattól függõen a rendszer igény szerinti moduláris bõvíthetõségét. Teljes kiépítésben a GB172 a hozzá tartozó Logamatic EMS szabályozórendszerrel az alábbi feladatok lekezelésére képes: - idõjárásfüggõ szabályozás (RC35, RC25 egy direkt kör esetén) - hidraulikus váltó - legfeljebb három darab kevert fûtõkör - egy darab közvetlenül kapcsolt fûtõkör - valamennyi fûtõkör saját helyiségszabályozóról (RC25/RC20F) történõ szabályozása BC25 alapszabályozó A BC25 alapszabályozó valamennyi EMS szabályozással felszerelt fûtõkészülék egységes, az alapfunkciókat tartalmazó kezelõegysége. Valamennyi, a kazán mûködtetéséhez szükséges alapelemet tartalmazza. Rendelkezik az RC35 szabályozó számára kialakított foglalattal, amellyel a komfortos fûtés valamennyi jellemzõje beállítható. RC25/RC20F helyiség- vagy távszabályzó Az RC25/RC20F helyiségszabályozóként vagy távszabályozóként használható. Az RC25 kéteres BUS kábellel, az RC20F pedig rádiófrekvenciás kapcsolattal, az RFM20 modul segítségével csatlakozik a Logamatic EMS BUS-ra. A fali szereléshez szükséges foglalatot a készülék szállítási terjedelme tartalmazza. A készülék egyetlen, közvetlenül kapcsolt fûtõkörbõl, és egy darab, modulációs égõvel rendelkezõ EMS kazánból álló rendszer helyiséghõmérsékletrõl történõ szabályozására önmagában alkalmas. A szükséges, beépített hõmérsékletérzékelõvel az RC25/RC20F rendelkezik. Ugyancsak képes egy használati melegvíz termelõ kör kezelésére, termikus fertõtlenítéssel és cirkulációs szivattyúvezérléssel. A beépített digitális kapcsolóóra segítségével nyolc, elõre meghatározott, tetszés szerint választható heti fûtési program alapján mûködteti a rendszert. Használható helyiségszabályzóként is, amikor a rendszer és a hozzá tartozó kondenzációs kazán vezérlését az RC35 szabályozó veszi át. Ekkor az RC25/RC20F szolgáltatja a helyiségben mért jellemzõket a szabályozás számára. Mindkét alkalmazási módnál a készülék kijelzõje megjeleníti a helyiség hõmérsékletét, az idõt és a hét aktuális napját. A nyomógombok segítségével a fûtõkör "Automatikus", "Folyamatos nappali" vagy "Folyamatos éjszakai" üzemmódja választható ki. A nyomógombhoz tartozó LED az aktuális üzemmódot jelzi ki. A rendszer valamennyi fûtési köre ellátható RC25/RC20F szabályozóval, de a rádiófrekvenciás kivitelbõl legfeljebb egy RFM20 modul és legfeljebb három RC20F alkalmazható. RC35 helyiség- vagy távszabályzó Az RC35 az EMS rendszerû szabályozás kezelõszerveként vagy komfortos helyiségszabályozóként használható. Elhelyezhetõ falon, vagy becsatolható a számára a BC25 alapszabályozón kialakított foglalatba. A készülék egyetlen, közvetlenül kapcsolt fûtõkörbõl, és egy darab, modulációs égõvel rendelkezõ EMS kazánból álló rendszer helyiségvagy külsõ hõmérsékletrõl történõ szabályozására önmagában alkalmas. Az ehhez szükséges, beépített hõmérsékletérzékelõvel az RC35 rendelkezik. Amennyiben nem a referenciaként használt helyiségben helyezik el, csatlakoztatható hozzá egy kisegítõ érzékelõ. Ugyancsak képes egy használati melegvíz termelõ kör kezelésére, termikus fertõtlenítéssel és cirkulációs szivatytyúvezérléssel. A beépített programozható hatcsatornás digitális kapcsolóóra segítségével nyolc, elõre meghatározott, tetszés szerint választható és egy szabadon összeállítható heti fûtési program alapján mûködteti a rendszert. A nagyméretû szöveges kijelzõ segítségével a fûtési rendszer valamennyi fontos jellemzõje megjeleníthetõ. A nyomógombok segítségével a fûtõkör "Automatikus", "Folyamatos nappali" vagy "Folyamatos éjszakai" üzemmódja választható ki. A nyomógombhoz tartozó LED az aktuális üzemmódot jelzi ki. A rendszer legfeljebb egy darab RC35 szabályozót tartalmazhat. A további fûtési köröket RC25/RC20F szabályozóval lehet felszerelni. Alkalmazható Logamatic EMS szabályozómodulok A Logamax plus GB172T50 készülékhez használható EMS szabályozómodulok: MM10 kevert köri modul (legfeljebb három darab) WM10 hidraulikus váltó modul EM10 zavarjel modul VM10 szabályozó modul RFM20 rádiófrekvenciás modul SM 10 szolár modul A modulok alkalmazási lehetõségei és mûszaki adatai a "Logamatic szabályozók" címû fejezetben találhatók. GB172T50/7

10 Logamatic 4000-es idõjárásfüggõ szabályozórendszer A Logamatic 4000 modulárisan bõvíthetõ szabályozó rendszer A Logamatic szabályozórendszer összetett szabályozási feladatok ellátására alkalmas. Egyes elemei falikazánok, mások pedig állókazánok valamint a hozzájuk tartozó fûtési rendszer intelligens szabályozására képesek. A rendelkezésre álló bõvítõ modulok valamennyi, a fûtéstechnikában járatos feladat ellátására képesek. Az egy rendszeren belül kezelhetõ fûtési körök száma meghaladja a százat, lehetségessé válik több használati melegvízkör alkalmazása is. Az egyes körök - beleértve a használati melegvíz termelést is - önálló, a többitõl független idõprogrammal láthatók el. A rendszer alkalmas tetszõleges külsõ hõtermelõ - szilárdtüzelésû kazán, szolár rendszer, hõszivattyú, távhõ, stb. - felismerésére és kezelésére. Jellemzõk: - a fûtési jelleggörbe automatikus meghatározása - automatikus téli/nyári üzemmód átkapcsolás - a cirkulációs szivattyú energiatakarékos vezérlése - esztrich szárítási funkció - be- és kikapcsolási optimalizálás - a beépített modulok automatikus felismerése - idegen hõforrás, hõszivattyú vagy szilárdtüzelésû kazán felismerése - "nyomni és forgatni" kezelési elv - programozás, a parancsolt értékek megadása és az egyes funkciók paraméterezése a MEC2 (Mobil Ecomatic Controller) segítségével - külön felhasználói és szervizszint - moduláris bõvítési lehetõség - több, legfeljebb 8 falikazánt tartalmazó rendszer - Alkalmazható szabályozó készülékek: Logamatic 4121 Logamatic 4122 Logamatic 4121 szabályozó A Logamatic 4121 szabályozó alapvetõen BC25 alapszabályzóval vagy EMS szabályozóval rendelkezõ falikazános rendszerek szabályozására vezetõ szabályozóként képes. Vezetõ szabályozóként FM456/FM457 bõvítõ modullal kiegészítve képes legfeljebb öt, BC25 vagy EMS szabályozóval rendelkezõ falikazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. A Logamatic 4121 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM431 szabályozómodul a MEC2 csatlakoztatásához - MEC2 kezelõegység - ZM424 központi modul az alapfunkciók felügyeletére - FM455 kommunikációs modul - NM482 tápegység - BM492 BUS modul Alapfunkciók: - egy darab BC25 alapszabályzóval vagy EMS szabályozóval felszerelt kazánnal rendelkezõ rendszer szabályozása - indirekt fûtésû tárolóval történõ használati melegvíz termelés szabályozása töltõ-, és cirkulációs szivattyúval, idõprogram szerint - 1. számú, fûtõköri szivattyúval rendelkezõ fûtési kör szabályozása Alternatív: Amennyiben a használati melegvíz termelést a kazán égõautomatikája vagy EMS szabályozója végzi, az 1. számú fûtõkör is felszerelhetõ keverõcsappal - 2. számú, fûtõköri szivattyúval és keverõcsappal rendelkezõ fûtõkör szabályozása - a használati melegvíztároló termikus fertõtlenítése - valamennyi fûtõkörhöz külön távszabályzó csatlakoztatható - bemenet a melegvíz termelés és az egyes fûtõkörök programon kívüli bekapcsolásához - kézi kapcsolók automatikus/kézi/kikapcsolt üzemmódok átváltására - naptár szerinti téli/nyári átkapcsolási lehetõség - fûtõkörönkénti csökkentett üzem beállítási lehetõség - szabadság üzemmód - LED üzemmód és hibajel kijelzõk: modulzavar égõ üzemjel fûtõkör nyári üzemállapot keverõcsap nyit/zár fûtõköri szivattyú üzemjel HMV töltõszivattyú üzemjel cirkulációs szivattyú üzemjel Logamatic 4122 szabályozó A Logamatic 4122 felhasználható más Logamatic 4121 vezetõ szabályozóval rendelkezõ bõvítõ szabályozóként. Vezetõ szabályozóként, FM456 illetve FM457 bõvítõ modulokkal kiegészítve képes legfeljebb nyolc, BC25 alapszabályzóval vagy EMS szabályozóval rendelkezõ falikazánt tartalmazó többkazános fûtési rendszer szabályozására. A berendezés falra szerelhetõ kivitelû. A Logamatic 4122 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM431 szabályozómodul a kazánkijelzõ vagy a MEC2 csatlakoztatásához - kazánkijelzõ vagy MEC2 kezelõegység - NM482 tápegység - BM492 BUS modul A Logamatic 4121 és 4122 szabályozókban alkalmazható bõvítõ modulok: FM441 HMV és fûtõköri modul FM442 fûtõköri modul FM443 szolár modul FM445 HMV modul (külsõ hõcserélõhöz) FM446 EIB kommunikációs modul FM448 gyûjtött hibajel modul FM456 kaszkádmodul, 2 kazán vezérléséhez FM457 kaszkádmodul, 4 kazán vezérléséhez A modulok alkalmazási lehetõségei és mûszaki adatai a "Logamatic szabályozók" címû fejezetben találhatók. Távfelügyeleti és távzavarjelzési lehetõségek Mind a Buderus Logamatic EMS, mind pedig a Logamatic 4000 típusú szabályozók széleskörû távfelügyeleti és távzavarjelzési lehetõségeket kínálnak. A lehetõségekrõl tájékozódjon a Buderus-nál. GB172T50/8

11 Füstgázelvezetési rendszerek kialakítása Füstgázelvezetési rendszerek kialakítása A füstgázvezetékek nem léphetnek túl egy bizonyos hosszat annak érdekében, hogy biztosítsák a füstgáz szabadba történõ vezetését. Ez a hossz az Lmax maximális egyenértékû csõhossz. Ez függ a fûtõkészüléktõl, a füstgázelvezetéstõl és a füstgázcsõ vezetésétõl. Az irányváltásokban nagyobbak az áramlási ellenállások, mint az egyenes csõben. Ezért ezekhez egy, a fizikai hosszuknál nagyobb, egyenértékû hosszat kell hozzájuk rendelni. A vízszintes és függõleges csõhosszak és az alkalmazott irányváltások egyenértékû csõhosszainak összegébõl adódik ki a füstgázelvezetés egyenértékû hossza (L). Ennek az összes hossznak kisebbnek kell lennie, mint az Lmax maximális egyenértékû csõhossz. Ezenkívül egyes füstgázhelyzetekben a vízszintes füstgázvezeték-elemek L1 hossza sem léphet túl egy bizonyos L1,max értéket. WH/WS vízszintes füstgázelvezetés A kondenzvíz lefolyásához a vízszintes füstgázvezetékeket a füstgáz áramlásának irányában 3 -os emelkedéssel (= 5,2 %, 5,2 cm méterenként) kell szerelni. WH/WS vízszintes füstgázelvezetés esetén az ellenõrzõ nyílások elhelyezkedése: Gázkazánnal együtt bevizsgált füstgázelvezetések esetén 4 m hosszig elegendõ egy ellenõrzõ nyílás. A Logamax plus GB172-24T50 esetében erre elegendõek a készüléken lévõ mérõnyílások. A füstgázvezetékek/összekötõ darabok vízszintes szakaszaiban legalább egy ellenõrzõ nyílást ki kell alakítani. Az ellenõrzõ nyílások közötti maximális távolság 4 m. Az ellenõrzõ nyílásokat a 45 -nál nagyobb irányváltásoknál kell elhelyezni. A vízszintes szakaszokhoz/összekötõ darabokhoz elég összesen egy ellenõrzõ nyílás, ha az ellenõrzõ nyílás elõtti vízszintes szakasz 2 m-nél nem hosszabb, és a vízszintes szakaszban lévõ ellenõrzõ nyílás legfeljebb 0,3 m- re van a függõleges résztõl, és az ellenõrzõ nyílás elõtti vízszintes szakaszban két irányváltásnál több nem található. Adott esetben a kazán közelében egy további ellenõrzõ nyílásra is szükség van, hogy a tisztításból visszamaradó szennyezõdések ne kerüljenek vissza a fûtõkészülékbe. DO függõleges füstgázelvezetés esetén az ellenõrzõ nyílások elhelyezkedése: Gázkazánnal együtt bevizsgált füstgázelvezetések esetén 4 m hosszig elég egy ellenõrzõ nyílás. A Logamax plus GB172-24T50 esetében erre elegendõek a készüléken lévõ mérõnyílások. A füstgázvezeték függõleges szakaszának alsó ellenõrzõ nyílását a következõképpen szabad elhelyezni: a füstgázelvezetõ rendszer függõleges részében, közvetlenül az összekötõ darab bevezetése fölött vagy az összekötõ darabban oldalt, legfeljebb 0,3 m-re a füstgázelvezetõ rendszer függõleges részében lévõ irányváltási helytõl vagy egy egyenes összekötõ darab homlokoldalánál legfeljebb 1 m-re a füstgázelvezetõ rendszer függõleges részében lévõ irányváltási helytõl. Az olyan füstgázelvezetõ rendszereknek, amelyek a torkolat felõl nem tisztíthatóak, legfeljebb 5 m-rel a torkolat alatt egy további felsõ ellenõrzõ nyílással kell rendelkezniük. A tengelyük és a függõleges között 30 -nál ferdébb szögben vezetett füstgázvezetékeknél az irányváltási helyektõl legfeljebb 0,3 m-re ellenõrzõ nyílásokra van szükség. A függõleges szakaszoknál a felsõ ellenõrzõ nyílás elhagyható, ha a füstgázelvezetõ rendszer függõleges részében legfeljebb egy maximum 30 -os dõlésszögû (húzott) szakasz van, és az alsó ellenõrzõ nyílás 15 m-nél nincs távolabb a torkolattól. Az ellenõrzõ nyílásokat úgy kell beépítetni, hogy azok a lehetõ legkönnyebben hozzáférhetõk legyenek. Füstgázelvezetés aknában Ellenõrzõ nyílások a DO, LAS-K készletekhez Elegendõ szerelési hely esetén ellenõrzõ nyílást kell betervezni. Ha a szerelési hely nem elegendõ, akkor 4 m alatti építési hossz esetén - a területi kéményseprõ véleményének kikérése után - elhagyható az ellenõrzõ nyílás. Ebben az esetben a kazáncsatlakozó idomon lévõ mérõnyílások elegendõek. Az alsó ellenõrzõ nyílás elhelyezése A GB172-24T50 kondenzációs gázkazán füstgázvezetékre történõ csatlakoztatása esetén a következõ helyeken kell elhelyezni egy alsó ellenõrzõ nyílást: a füstgázvezeték függõleges részében, közvetlenül a füstgáz-irányváltás fölött, a homlokoldalon, a füstgázvezeték egyenes, vízszintes szakaszában, legfeljebb 1 m távolságra a függõleges szakaszba menõ irányváltástól, amennyiben közben nincs irányváltás vagy oldalt, a füstgázvezeték vízszintes szakaszában, legfeljebb 30 cm távolságra a függõleges szakaszba menõ irányváltástól, amennyiben közben nincs irányváltás. A kondenzációs gázkazán nedvességre érzéketlen füstgázrendszerre (több fûtõkészülék LAS-rendszerû bekötése) történõ csatlakoztatása esetén az alsó tisztítónyílást a legalsó bekötés alatt, a nedvességre érzéketlen füstgázrendszer (LAS) függõleges szakaszának talpán kell elhelyezni. Az alsó ellenõrzõ nyílás elõtt legalább 1 m 1 m szabad területet kell a DIN szerint betervezni. A felsõ ellenõrzõ nyílás elhelyezése A felsõ ellenõrzõ nyílás elhagyható, ha: az alsó ellenõrzõ nyílás 15 m-nél nincs távolabb a torkolattól, a füstgázvezeték függõleges szakasza legfeljebb egyszer, max. 30 -al megtörve, ferdén el van húzva, az alsó ellenõrzõ nyílás a DIN és szerint készült. Minden 30 -nál nagyobb irányváltás elõtt és után kiegészítõ ellenõrzõ könyökcsõre van szükség. A felsõ ellenõrzõ nyílás elõtt legalább 0,5 m 0,5 m szabad területet kell a DIN szerint. GB172T50/9

12 Füstgázelvezetési rendszerek kialakítása Az akna építészeti tulajdonságai Füstgázvezeték az aknához szimpla csõként GN, GA (B23, B23p) alapkészlettel A felállítási helyiségnek egy 150 cm 2 vagy két 75 cm 2 szabad keresztmetszetû, a szabadba vezetõ nyílása legyen. A füstgázvezetéknek az aknán belül a teljes magasságban kiszellõztetettnek kell lennie. A kiszellõzés belépõnyílását (legalább 75 cm 2 ) a tüzelõberendezés felállítási helyiségében kell kialakítani és egy szellõzõráccsal le kell fedni. Füstgázvezeték az aknához koncentrikus csõként GA-X (B33) alapkészlettel A felállítási helyiségben nincs szükség szabadba vezetõ nyílásra, ha a helyiséglevegõ TRGI 2008 szerinti aránya (4 m3 helyiségtérfogat/1 kw névleges hõteljesítmény) biztosított. Ellenkezõ esetben a felállítási helyiségnek egy 150 cm 2 vagy két 75 cm 2 szabad keresztmetszetû, a szabadba vezetõ nyílással kell rendelkeznie. A füstgázvezetéknek az aknán belül a teljes magasságban kiszellõztetettnek kell lennie. A kiszellõzés belépõnyílását (legalább 75 cm 2 ) a tüzelõberendezés felállítási helyiségében kell kialakítani és egy szellõzõráccsal le kell fedni. Égési levegõ bevezetés aknában, koncentrikus csövön keresztül DO, DO-S (C33x) alapkészlettel Az égési levegõ bevezetés az aknában lévõ koncentrikus csõ gyûrû alakú résén keresztül történik. Az akna nem része a szállítási terjedelemnek. Nincs szükség a szabadba vezetõ nyílásra. Nem szabad az akna kiszellõzéséhez nyílást kialakítani. Nincs szükség szellõzõrácsra. Füstgázvezeték az aknához koncentrikus csõként GA-K és GAL-K (B53) alapkészlettel A felállítási helyiségben nincs szükség szabadba vezetõ nyílásra. A füstgázvezetéknek az aknán belül a teljes magasságban kiszellõztetettnek kell lennie. A kiszellõzés belépõnyílását (legalább 75 cm 2 ) a tüzelõberendezés felállítási helyiségében kell kialakítani és egy szellõzõráccsal le kell fedni. Égési levegõ bevezetés aknán keresztül, az ellenáramú elvnek megfelelõen GA-K (C93x) alapkészlettel Az égési levegõ bevezetése a füstgázvezetéket körülöblítõ ellenáramlásként történik az aknában. Az akna nem része a szállítási terjedelemnek. Nincs szükség a szabadba vezetõ nyílásra. Nem szabad az akna kiszellõzéséhez nyílást kialakítani. Nincs szükség szellõzõrácsra. GB172T50/10

13 Füstgázelvezetési rendszerek kialakítása Füstgázelvezetés Maximális megengedett kéményhossz (m) Minimális/ Minimális/ Elvezetés Rajzjel GB172T50 Járulékos irányváltások maximális maximális Alapkészlet módja L (m) 24 kw egyenértékû hosszai 1) (m) aknaméretek(mm) aknaméretek(mm) és 45 Ø 80 mm Ø 80/125 mm könyök könyök esetén esetén WH/WS elvezetés C13x, C33x L 15 (6*) 2 1 nem szükséges nem szükséges DO tetõkivezetés C33x L 15 (6*) 2 1 nem szükséges nem szükséges DO-S tetõkivezetés C33x L L1 3 nem szükséges Megjegyzés: a fenti adatok 80/125 mm koncentrikus illetve 80 mm csõátmérõkre vonatkoznak. * a megadott értékek 60/100 mm koncentrikus csõátmérõre vonatkoznak. nem szükséges GA; GA / 350 L 32 ÜB-Flex 4) B Ø120 2) L1 3 elvezetés Ø140 / Ø400 nem szükséges L x140, Ø 150 L x130 GA-K 4) C93x L Ø 140 nem elvezetés L x120 szükséges L 12 Ø120 2) L1 3 GA-X + GA-K; 120 / 350 L 32 GA-X + GA-K + B Ø120 2) L1 3 ÜB-Flex 4) Ø140 / Ø400 nem szükséges GA-K + ÜB-Flex 4) L 18 GAF-K elvezetés C53x L 25 nem nem 2 1 L1 3 szükséges szükséges GAL-K + L / 350 GA-K C53x L Ø120 2) nem szükséges elvezetés L3 5 Ø140 / Ø400 GN elvezetés B23 L 32 nem nem 120 / 350 lehetséges lehetséges Ø120 2) Ø140 / Ø400 nem szükséges LAS-K 3), 5) C43x L 1,4 1) A készüléken található 87 -os könyökcsõ és az aknában lévõ kitámasztott könyökcsõ a maximális hosszúságokban már figyelembe van véve! 2) Független TÜV-tanúsítvány alapján a kéménykeresztmetszet szabálytalanságai csak 1,5mm felületérdességig megengedettek. 3) A LAS-kéménygyártók az érvényes elõírások szerinti méretezései alapján ez a hossz a megengedettõl eltérõ is lehet. 4) Kondenzátum-álló füstcsõvel kombinálható (kéménybe vezetett hajlékony füstcsõvel). 5) Értékek a LAS-kéménygyártók ajánlása alapján. nem lehetséges nem lehetséges nem szükséges nem szükséges GB172T50/11

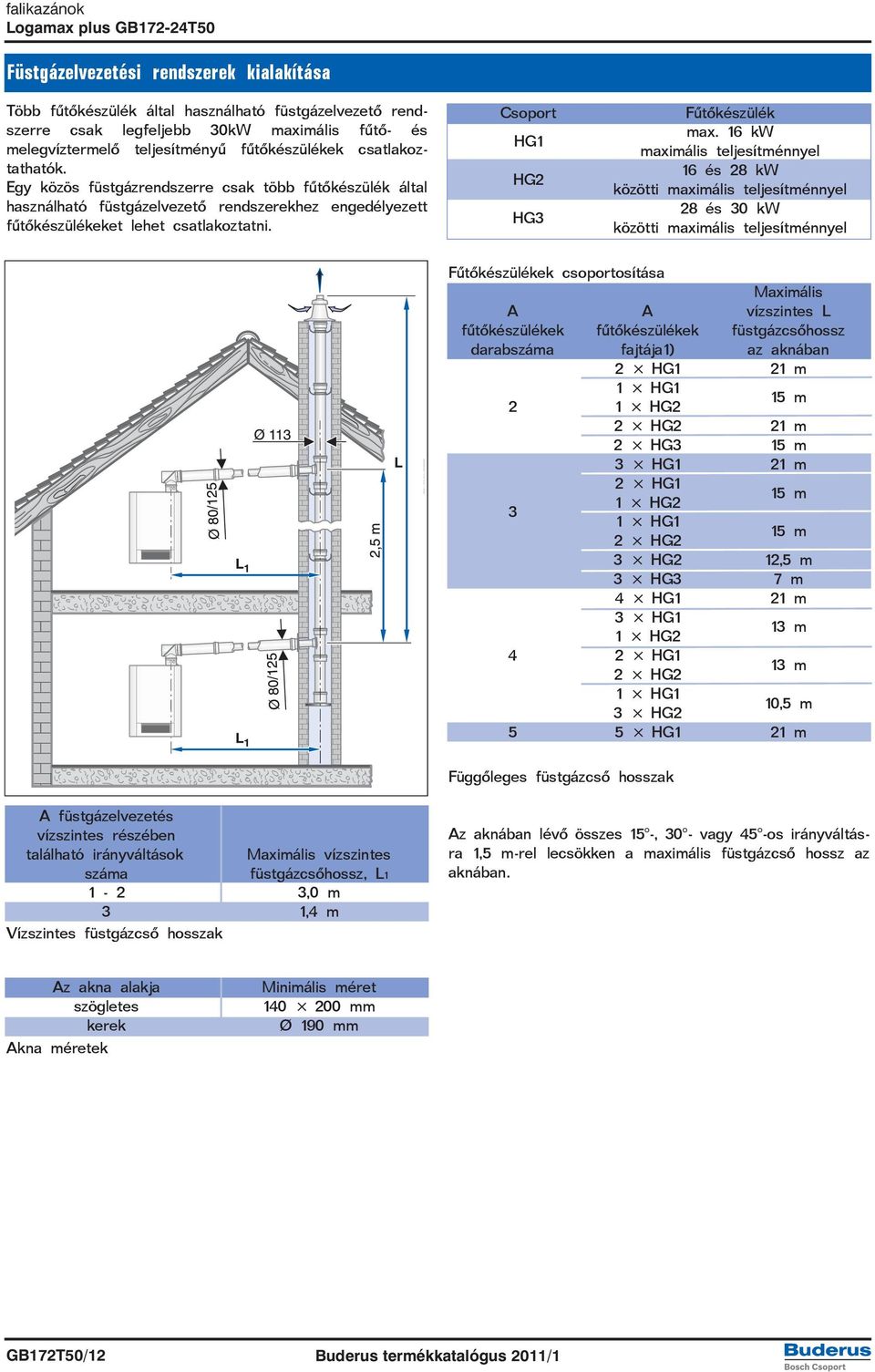

14 Füstgázelvezetési rendszerek kialakítása Több fûtõkészülék által használható füstgázelvezetõ rendszerre csak legfeljebb 30kW maximális fûtõ- és melegvíztermelõ teljesítményû fûtõkészülékek csatlakoztathatók. Egy közös füstgázrendszerre csak több fûtõkészülék által használható füstgázelvezetõ rendszerekhez engedélyezett fûtõkészülékeket lehet csatlakoztatni. Csoport HG1 HG2 HG3 Fûtõkészülék max. 16 kw maximális teljesítménnyel 16 és 28 kw közötti maximális teljesítménnyel 28 és 30 kw közötti maximális teljesítménnyel Fûtõkészülékek csoportosítása Maximális A A vízszintes L fûtõkészülékek fûtõkészülékek füstgázcsõhossz darabszáma fajtája1) az aknában 2 HG1 21 m 1 HG1 2 1 HG2 15 m 2 HG2 21 m 2 HG3 15 m 3 HG1 21 m 3 2 HG1 1 HG2 15 m 1 HG1 2 HG2 15 m 3 HG2 12,5 m 3 HG3 7 m 4 HG1 21 m 3 HG1 1 HG2 13 m 4 2 HG1 2 HG2 13 m 1 HG1 3 HG2 10,5 m 5 5 HG1 21 m Függõleges füstgázcsõ hosszak A füstgázelvezetés vízszintes részében található irányváltások Maximális vízszintes száma füstgázcsõhossz, L ,0 m 3 1,4 m Vízszintes füstgázcsõ hosszak Az aknában lévõ összes 15 -, 30 - vagy 45 -os irányváltásra 1,5 m-rel lecsökken a maximális füstgázcsõ hossz az aknában. Az akna alakja szögletes kerek Akna méretek Minimális méret mm Ø 190 mm GB172T50/12

15 kondenzációs falikazán, mûszaki adatai Kazántípus GB T50 Földgáz Propán Maximális névleges hõteljesítmény, fûtés kw Maximális névleges hõteljesítmény, használati melegvíz kw 29,7 29,7 Névleges hõteljesítmény 80/60 C hõfoklépcsõ esetén kw 6,6-22,8 7,3-22,8 Névleges hõteljesítmény 50/30 C hõfoklépcsõ esetén kw 7,3-23,7 8,0-23,7 Névleges hõterhelés min.-max., fûtés kw 6,8-23,4 7,5-23,4 Névleges hõterhelés maximális, használati melegvíz kw Kazán hatásfok maximális teljesítménynél 80/60 C hõfoklépcsõ esetén % 97,3 97,3 Kazán hatásfok maximális teljesítménynél 50/30 C hõfoklépcsõ esetén % 101,4 101,4 Szabvány hatásfok 75/60 C hõfoklépcsõ esetén % Szabvány hatásfok 40/30 C hõfoklépcsõ esetén % Kazánvíz hõmérséklet C Maximális üzemi nyomás fûtés/használati melegvíz bar 3/10 Fûtõköri hõcserélõ víztartalma l 7 Gázfogyasztás fûtési üzemmód esetén (10,5 kwh/m3; 12,9 kwh/kg) m 3 /h 2,22 1,8 Max. gázfogyasztás melegvíz termelés esetén (10,5 kwh/m 3 ; 12,9 kwh/kg) m 3 /h 2,85 2,32 Tágulási tartály fûtés/használati melegvíz l 12/2 Maximális használati melegvíz mennyiség l/perc 14 Használati melegvíz tartós teljesítmény 80/45/10 C esetén l/h 690 Teljesítménytényezõ, NL szám NL 0,8 Hálózati hideg víz maximális csatlakozási nyomása bar 10 Hálózati hideg víz minimális csatlakozási nyomása bar 0,2 Használati melegvíz hõmérséklete C 60 Kondenzvíz mennyiség (tv = 30 C) l/h 1,7 Hozzávetõleges ph-érték 4,8 Füstgáz tömegáram rész-/teljes terhelésnél EN13384 szerint g/s 3,2/13,1 3,3/13,0 Füstgáz hõmérséklet 80/60 C rész-/teljes terhelésnél C 57/90 Füstgáz hõmérséklet 50/30 C rész-/teljes terhelésnél C 38/60 CO2 tartalom teljes terhelésnél % 9,4 10,8 Szabvány kibocsátási tényezõ CO mg/kwh 15 Szabvány kibocsátási tényezõ NOx mg/kwh 35 Rendelkezésre álló szállítónyomás Pa 80 Égéstermék-csoport LAS-ra rendszerre 40/30 C G61/G62 NOx-osztály 5 Megengedett füstgázelvezetési módok B23, B23P, B33, C13x, C33x, C43x, C53x, C63x, C83x, C93x Füstgázcsatlakozás csonkja, zárt égéstér esetén mm 80/125 Füstgázelvezetés nyílt égésterû üzemmódnál mm 80 Zajszint rész-/teljes terhelésnél, fûtés, 1 m távolságra db(a) 29,9/38 Elektromos feszültség/frekvencia V AC/Hz 230/50 Villamos védettség IP X4 D Elektromos teljesítményfelvétel: rész-/teljes terhelés W 21,5/75 Befoglaló méretek: magasság x szélesség x mélység mm 880 x 600 x 480 Tömeg kg 80 CE tanúsítvány szám CE 1312 BV 5454 GB172T50/13

16 kondenzációs falikazán méretei A Logamax plus GB T50 méretei és csatlakozásai (méretek mm-ben) 1 Burkolat 2 Fedél 3 Függesztõsín 4 Használati melegvíz csonk (készülék G ½, tartozék R ½ ) 5 Fûtési elõremenõ csonk (készülék G ¾, tartozék R ¾ ) 6 Tölcsérszifon (külön tartozék) csatlakozása, DN 40 7 Fûtési visszatérõ csonk (készülék G ¾, tartozék R ¾ ) 8 Hálózati hidegvíz csonk (készülék G ½, tartozék R ½ ) 9 Gázcsatlakozás (készülék G 1, tartozék választhatóan R ½ vagy R ¾ ) * A méretek U-MA és AS6-UP tartozék alkalmazásnál érvényesek GB172T50/14

17 F12 falikazánok Ajánlott kapcsolási rajz keverõszelep nélküli fûtõkör, keverõszeleppel ellátott fûtõkör, valamint melegvízkészítés számára F13 Ajánlott kapcsolási rajz két keverõszeleppel ellátott fûtõkör, medencefûtés, légtechnikai fûtési kör, valamint melegvízkészítés számára GB172T50/15
