1 Kézikönyv és telepítési útmutató FUNKE kw Vegyestüzelésű acéllemez kazán családi házak fűtéséhez Hivatalos forgalmazó: BUDERUS Hungária Fűtéstechnika Kft Szigetszentmiklós, Leshegy út 15. Telefon: +36 (24) Telefax: +36 (24) A gazdaságos fűtésért!

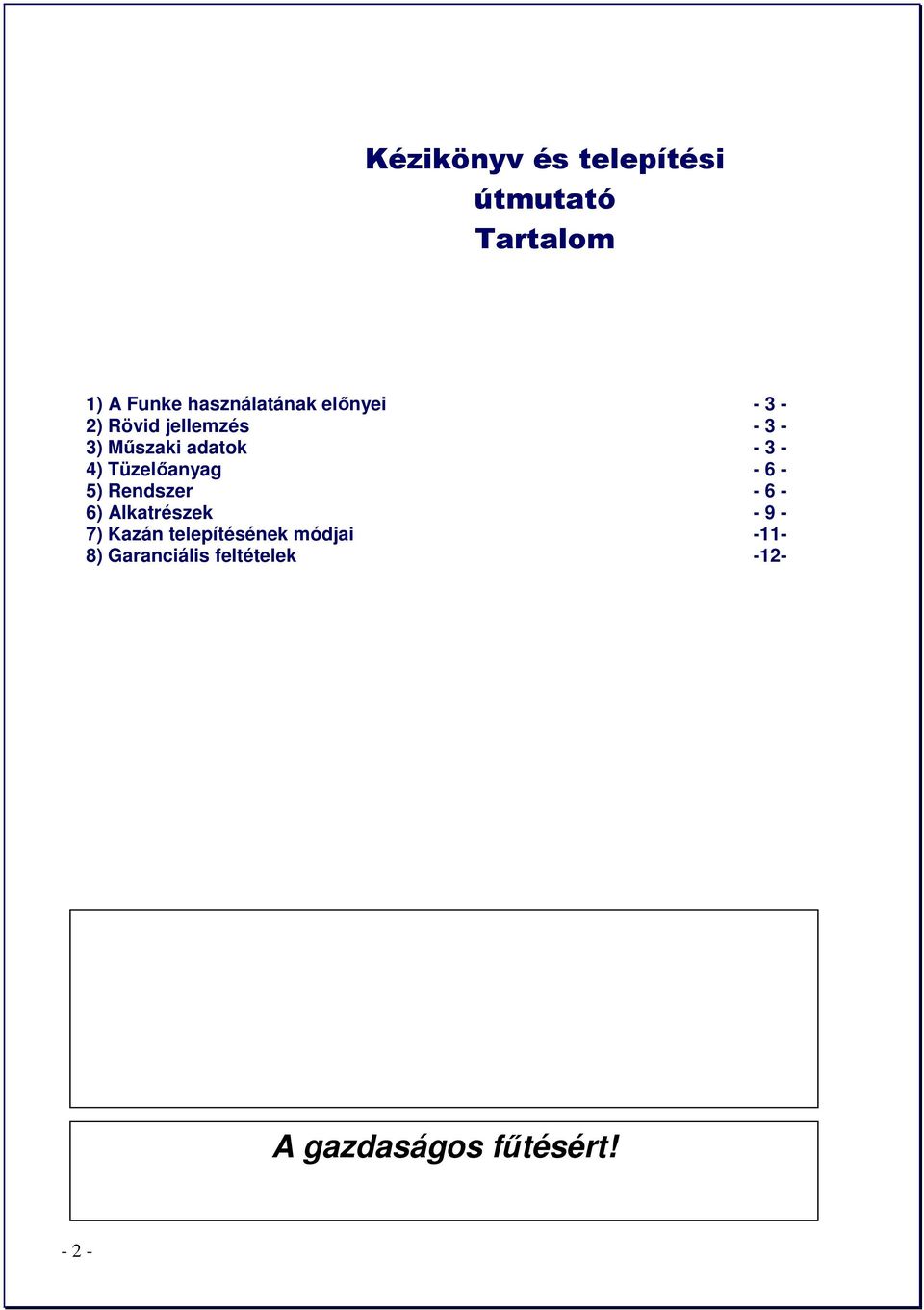

2 Kézikönyv és telepítési útmutató Tartalom 1) A Funke használatának előnyei - 3-2) Rövid jellemzés - 3-3) Műszaki adatok - 3-4) Tüzelőanyag - 6-5) Rendszer - 6-6) Alkatrészek - 9-7) Kazán telepítésének módjai -11-8) Garanciális feltételek -12- A gazdaságos fűtésért! - 2 -

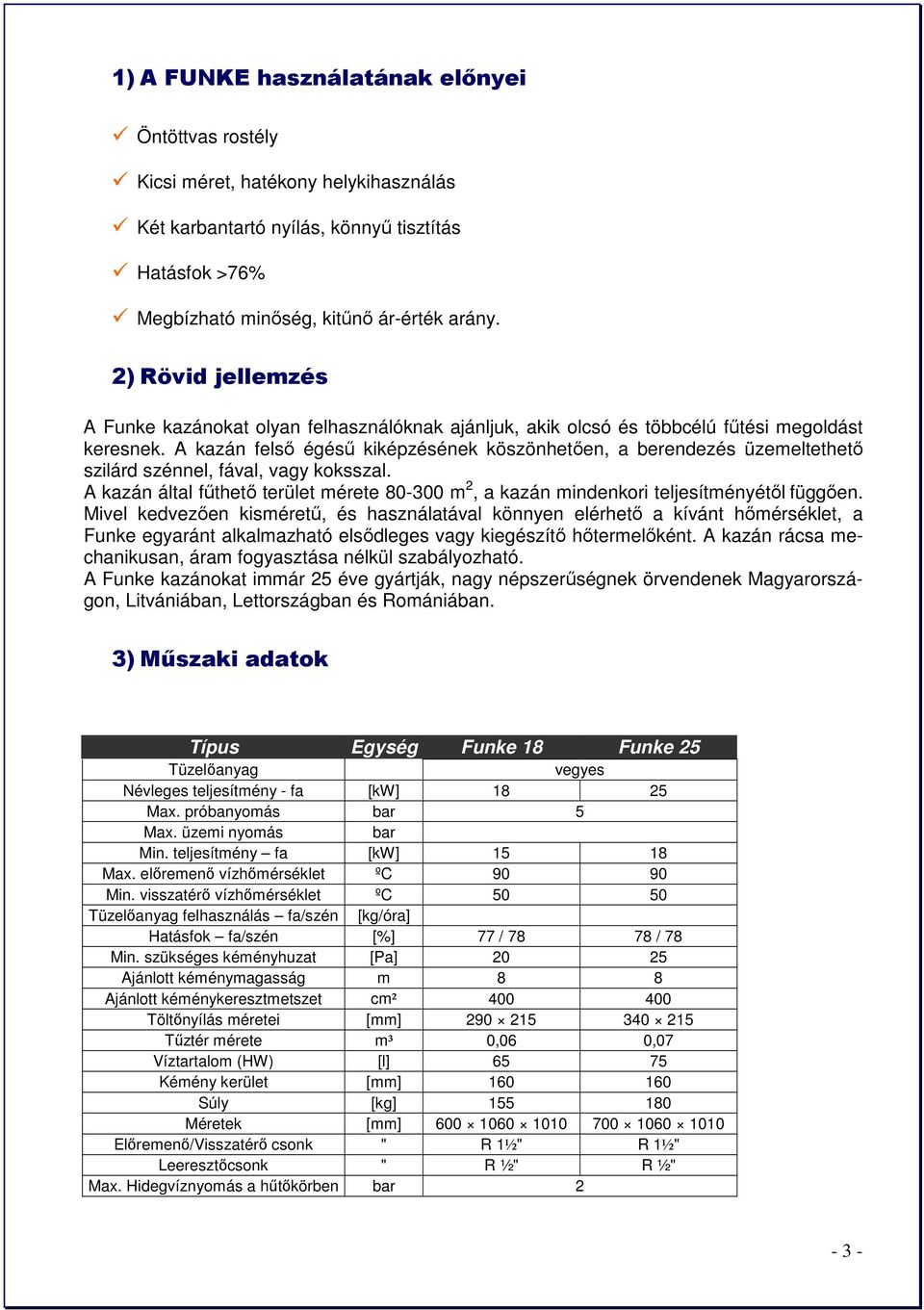

3 1) A FUNKE használatának előnyei Öntöttvas rostély Kicsi méret, hatékony helykihasználás Két karbantartó nyílás, könnyű tisztítás Hatásfok >76% Megbízható minőség, kitűnő ár-érték arány. 2) Rövid jellemzés A Funke kazánokat olyan felhasználóknak ajánljuk, akik olcsó és többcélú fűtési megoldást keresnek. A kazán felső égésű kiképzésének köszönhetően, a berendezés üzemeltethető szilárd szénnel, fával, vagy koksszal. A kazán által fűthető terület mérete m 2, a kazán mindenkori teljesítményétől függően. Mivel kedvezően kisméretű, és használatával könnyen elérhető a kívánt hőmérséklet, a Funke egyaránt alkalmazható elsődleges vagy kiegészítő hőtermelőként. A kazán rácsa mechanikusan, áram fogyasztása nélkül szabályozható. A Funke kazánokat immár 25 éve gyártják, nagy népszerűségnek örvendenek Magyarországon, Litvániában, Lettországban és Romániában. 3) Műszaki adatok Típus Egység Funke 18 Funke 25 Tüzelőanyag vegyes Névleges teljesítmény - fa [kw] Max. próbanyomás bar 5 Max. üzemi nyomás bar Min. teljesítmény fa [kw] Max. előremenő vízhőmérséklet ºC Min. visszatérő vízhőmérséklet ºC Tüzelőanyag felhasználás fa/szén [kg/óra] Hatásfok fa/szén [%] 77 / / 78 Min. szükséges kéményhuzat [Pa] Ajánlott kéménymagasság m 8 8 Ajánlott kéménykeresztmetszet cm² Töltőnyílás méretei [mm] Tűztér mérete m³ 0,06 0,07 Víztartalom (HW) [l] Kémény kerület [mm] Súly [kg] Méretek [mm] Előremenő/Visszatérő csonk " R 1½" R 1½" Leeresztőcsonk " R ½" R ½" Max. Hidegvíznyomás a hűtőkörben bar 2-3 -

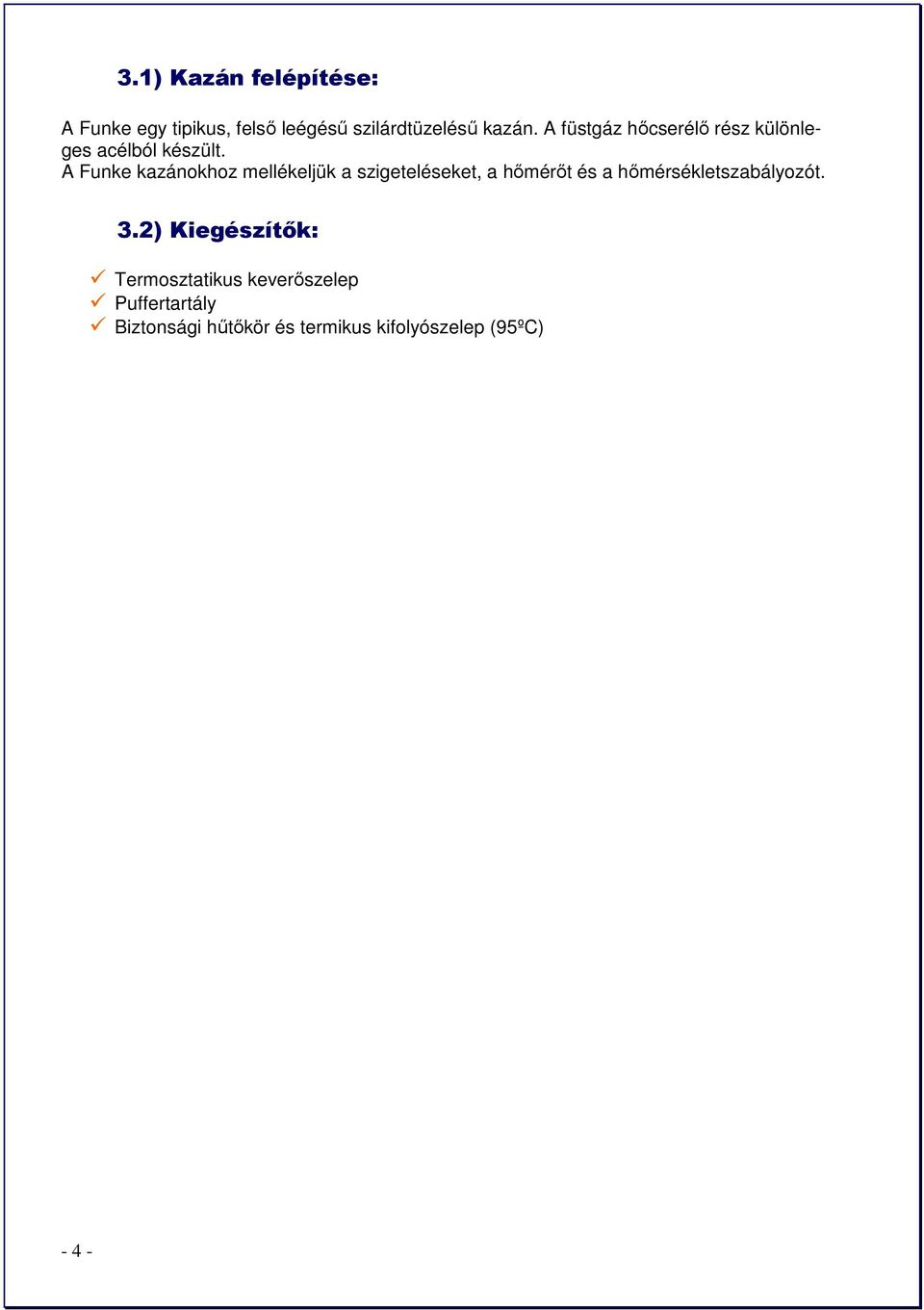

4 3.1) Kazán felépítése: A Funke egy tipikus, felső leégésű szilárdtüzelésű kazán. A füstgáz hőcserélő rész különleges acélból készült. A Funke kazánokhoz mellékeljük a szigeteléseket, a hőmérőt és a hőmérsékletszabályozót. 3.2) Kiegészítők: Termosztatikus keverőszelep Puffertartály Biztonsági hűtőkör és termikus kifolyószelep (95ºC) - 4 -

5 3.3) A FUNKE felépítése: rostély leeresztőcsonk A kazán működése: Előremenő csonk Tisztítónyílás Kéménycsonk Hőmérséklet szabályozó helye Fűtővíz Töltőnyílás Gyújtós behelyezése Öntöttvas rostély Ásványgyapot hőszigetelés Visszatérő csonk Hátsó tisztítónyílás Hamutálca - 5 -

6 3.4) A Funke méretei: Funke 18 Funke 25 A 1060 mm 1060 mm B 860 mm 860 mm C 240 mm 240 mm D 1010 mm 1010 mm E 600 mm 600 mm A 1½" 1½" B 1½" 1½" Kémény Ø160 mm Ø160 mm 3.5) Mechanikus szabályozás: - 6 -

7 4) Tüzelőanyag 31-es és 32-es típusú szén, O I és O II besorolású darabokban borsóméretű szén - Gk finomszén - MI kiegészítő tüzelőanyagként fa (maximum 20% nedvességtartalmú) 5) Rendszer 5.1) Szabványok A kazán beszerelése és üzemeltetése során ügyelni kell arra, hogy a berendezés biztonságos távolságban legyen minden éghető anyagtól. A kazán nyílt, megfelelő biztonsági felszerelésekkel pedig zárt fűtési rendszerekben üzemeltethető. A kéményt a hatályos szabványok és előírások szerint kell kialakítani. A kéménynek legalább 0,1 0,2 mbar huzatot kell biztosítania. A beszerelés előtt a kémény alkalmasságát kéményseprővel meg kell vizsgáltatni. 5.2) A kazán elhelyezése: A kazán elhelyezése éghető padlóra: A kazánt éghetetlen tűz- és hőszigetelő lapra kell helyezni, ami legalább 2 cm-rel túlér a kazán külső kerületén Amennyiben a kazánt az épület alagsorában kívánjuk telepíteni, akkor a talaj szintjénél legalább 50 mm-rel magasabb talapzatra kell elhelyezni. A kazán előtt legalább 1 méter helyet kell hagyni. A kazán hátulja és a fal között legalább 40 cm helyet kell hagyni. A kazán szabad oldala és a helyiség fala közötti legkisebb távolság 10 cm. Biztosítani kell az elektromos csatlakozóhoz (230V/50Hz) való akadálytalan hozzáférést. Kazánház magassága 2,2 méter - 7 -

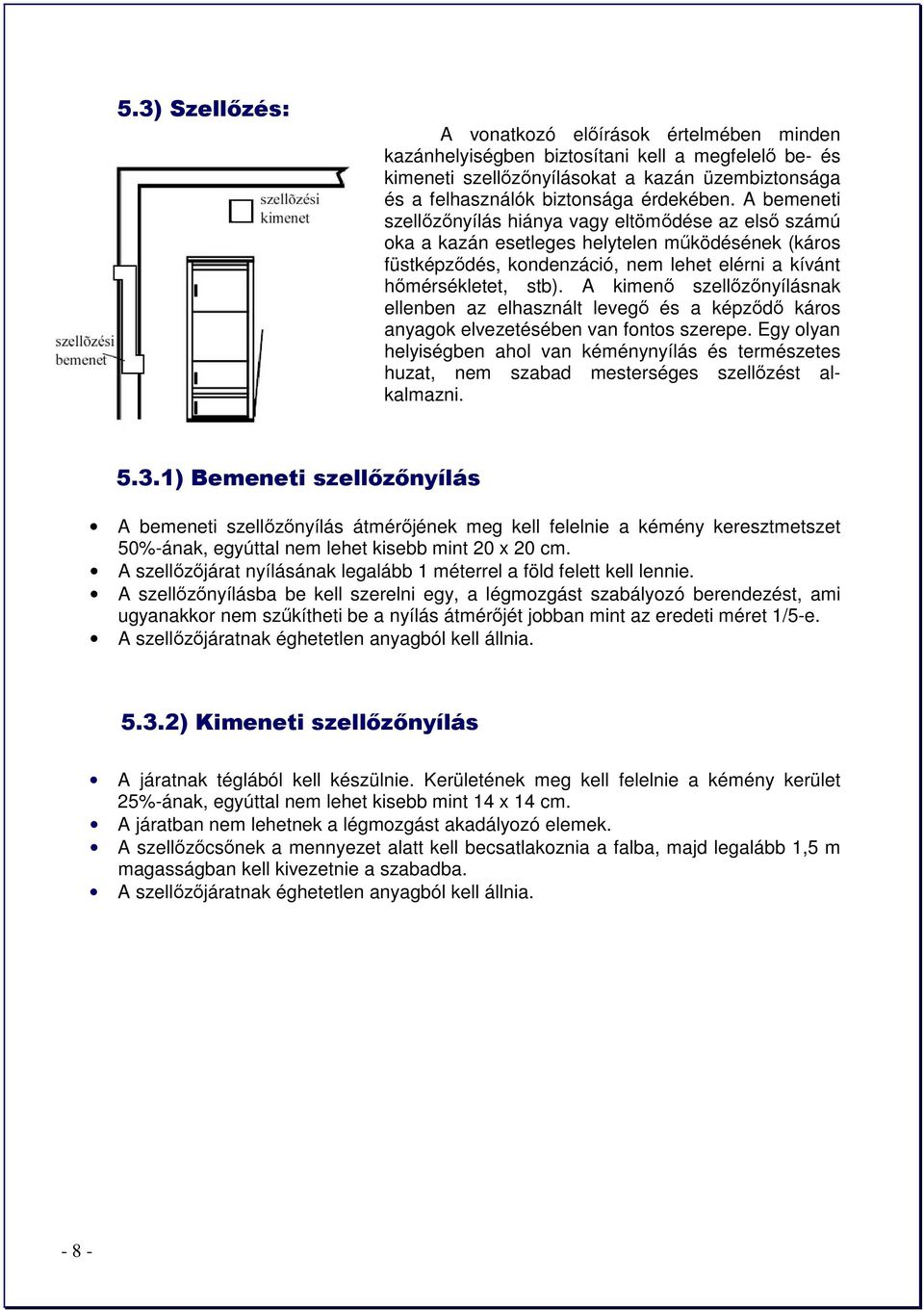

8 5.3) Szellőzés: A vonatkozó előírások értelmében minden kazánhelyiségben biztosítani kell a megfelelő be- és kimeneti szellőzőnyílásokat a kazán üzembiztonsága és a felhasználók biztonsága érdekében. A bemeneti szellőzőnyílás hiánya vagy eltömődése az első számú oka a kazán esetleges helytelen működésének (káros füstképződés, kondenzáció, nem lehet elérni a kívánt hőmérsékletet, stb). A kimenő szellőzőnyílásnak ellenben az elhasznált levegő és a képződő káros anyagok elvezetésében van fontos szerepe. Egy olyan helyiségben ahol van kéménynyílás és természetes huzat, nem szabad mesterséges szellőzést alkalmazni ) Bemeneti szellőzőnyílás A bemeneti szellőzőnyílás átmérőjének meg kell felelnie a kémény keresztmetszet 50%-ának, egyúttal nem lehet kisebb mint 20 x 20 cm. A szellőzőjárat nyílásának legalább 1 méterrel a föld felett kell lennie. A szellőzőnyílásba be kell szerelni egy, a légmozgást szabályozó berendezést, ami ugyanakkor nem szűkítheti be a nyílás átmérőjét jobban mint az eredeti méret 1/5-e. A szellőzőjáratnak éghetetlen anyagból kell állnia ) Kimeneti szellőzőnyílás A járatnak téglából kell készülnie. Kerületének meg kell felelnie a kémény kerület 25%-ának, egyúttal nem lehet kisebb mint 14 x 14 cm. A járatban nem lehetnek a légmozgást akadályozó elemek. A szellőzőcsőnek a mennyezet alatt kell becsatlakoznia a falba, majd legalább 1,5 m magasságban kell kivezetnie a szabadba. A szellőzőjáratnak éghetetlen anyagból kell állnia

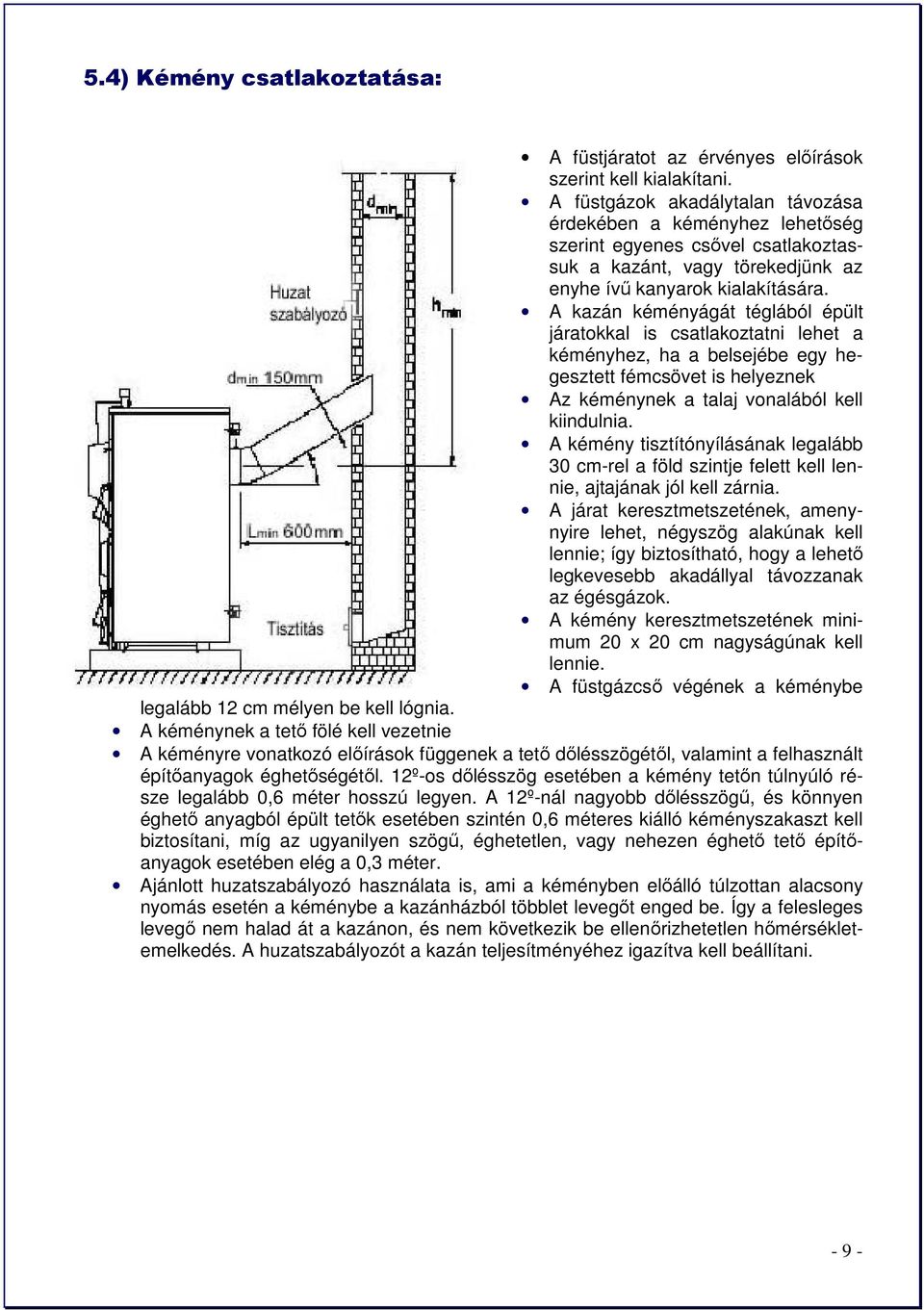

9 5.4) Kémény csatlakoztatása: A füstjáratot az érvényes előírások szerint kell kialakítani. A füstgázok akadálytalan távozása érdekében a kéményhez lehetőség szerint egyenes csővel csatlakoztassuk a kazánt, vagy törekedjünk az enyhe ívű kanyarok kialakítására. A kazán kéményágát téglából épült járatokkal is csatlakoztatni lehet a kéményhez, ha a belsejébe egy hegesztett fémcsövet is helyeznek Az kéménynek a talaj vonalából kell kiindulnia. A kémény tisztítónyílásának legalább 30 cm-rel a föld szintje felett kell lennie, ajtajának jól kell zárnia. A járat keresztmetszetének, amenynyire lehet, négyszög alakúnak kell lennie; így biztosítható, hogy a lehető legkevesebb akadállyal távozzanak az égésgázok. A kémény keresztmetszetének minimum 20 x 20 cm nagyságúnak kell lennie. A füstgázcső végének a kéménybe legalább 12 cm mélyen be kell lógnia. A kéménynek a tető fölé kell vezetnie A kéményre vonatkozó előírások függenek a tető dőlésszögétől, valamint a felhasznált építőanyagok éghetőségétől. 12º-os dőlésszög esetében a kémény tetőn túlnyúló része legalább 0,6 méter hosszú legyen. A 12º-nál nagyobb dőlésszögű, és könnyen éghető anyagból épült tetők esetében szintén 0,6 méteres kiálló kéményszakaszt kell biztosítani, míg az ugyanilyen szögű, éghetetlen, vagy nehezen éghető tető építőanyagok esetében elég a 0,3 méter. Ajánlott huzatszabályozó használata is, ami a kéményben előálló túlzottan alacsony nyomás esetén a kéménybe a kazánházból többlet levegőt enged be. Így a felesleges levegő nem halad át a kazánon, és nem következik be ellenőrizhetetlen hőmérsékletemelkedés. A huzatszabályozót a kazán teljesítményéhez igazítva kell beállítani

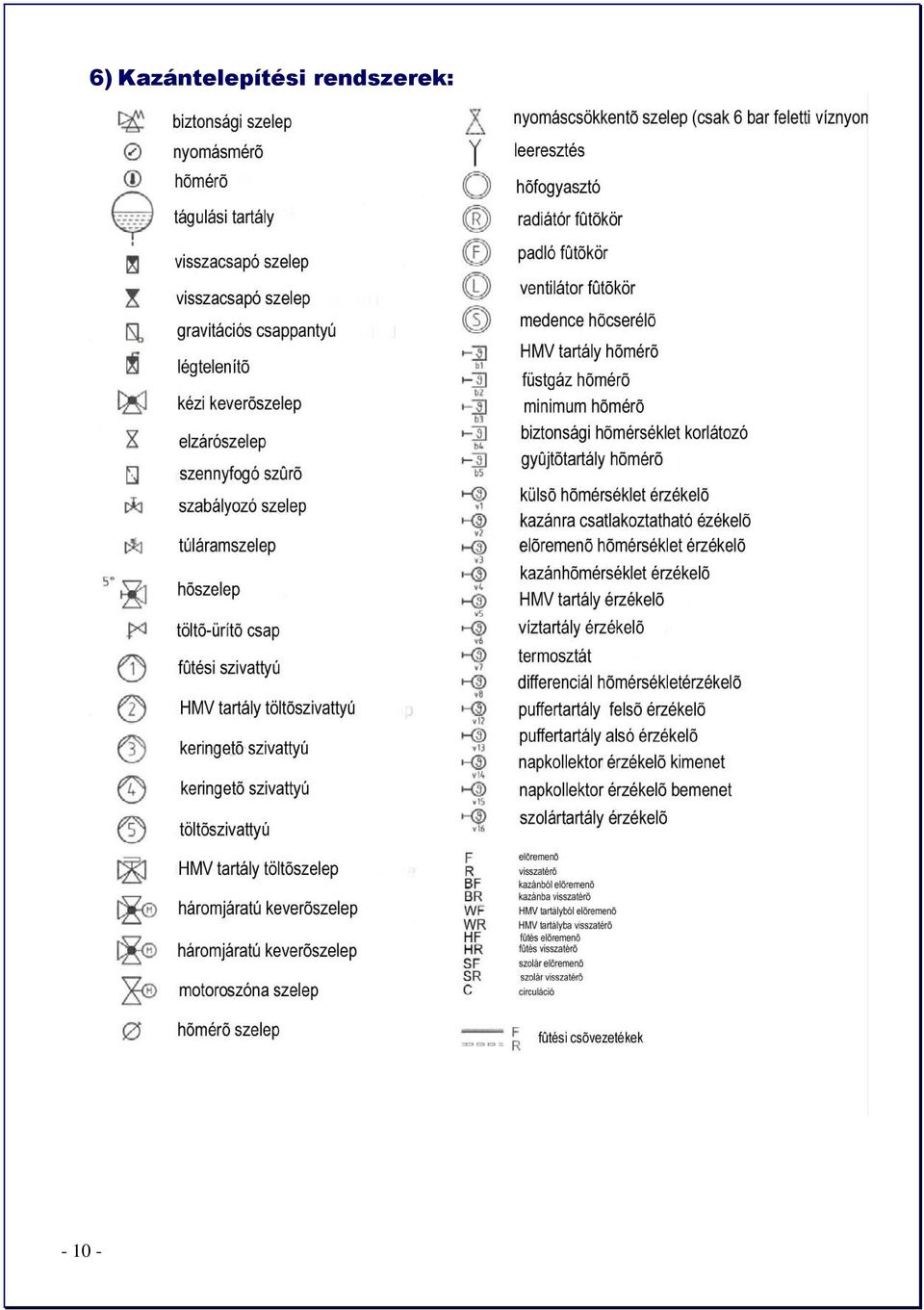

10 - 10-6) Kazántelepítési rendszerek:

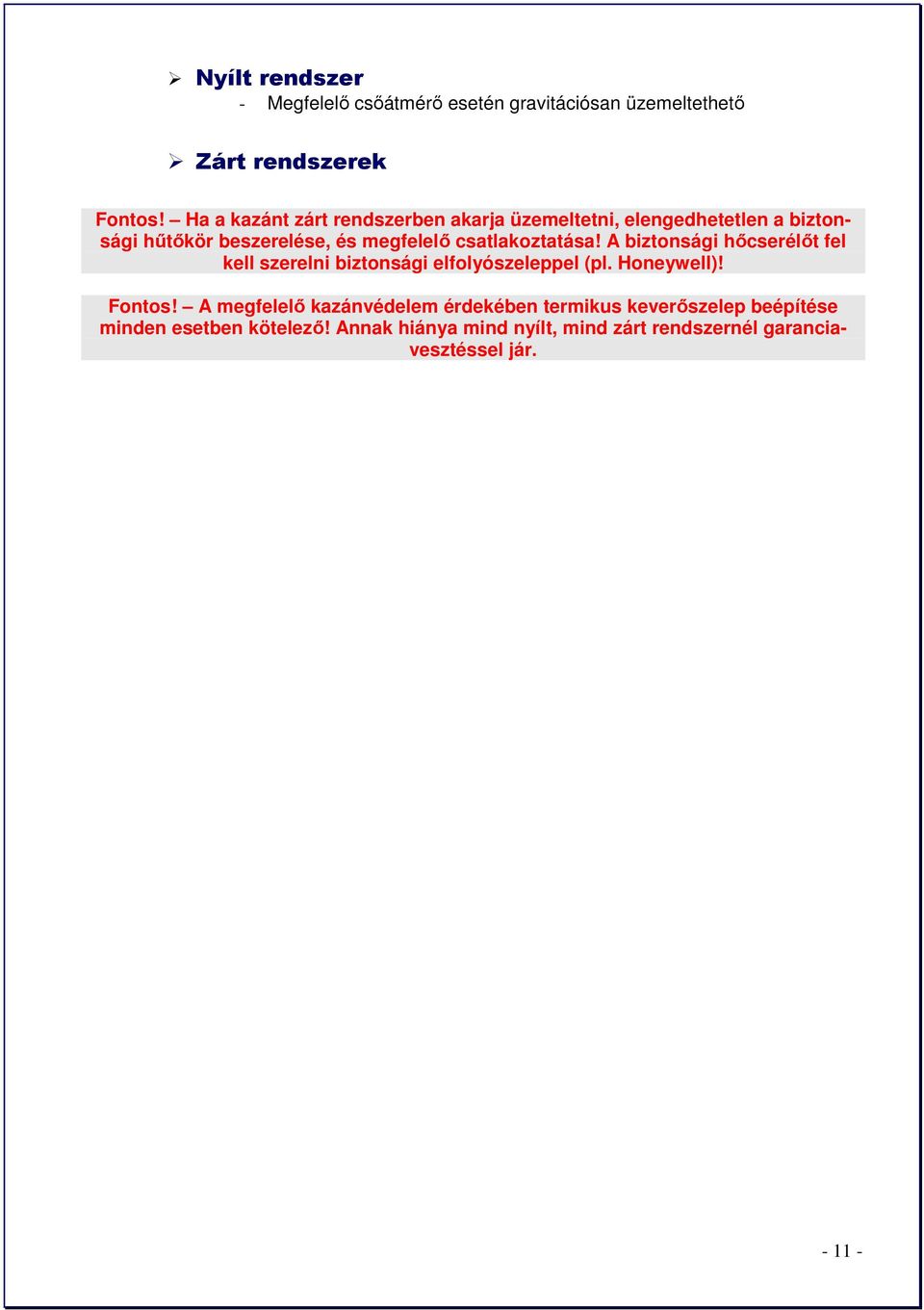

11 Nyílt rendszer - Megfelelő csőátmérő esetén gravitációsan üzemeltethető Zárt rendszerek Fontos! Ha a kazánt zárt rendszerben akarja üzemeltetni, elengedhetetlen a biztonsági hűtőkör beszerelése, és megfelelő csatlakoztatása! A biztonsági hőcserélőt fel kell szerelni biztonsági elfolyószeleppel (pl. Honeywell)! Fontos! A megfelelő kazánvédelem érdekében termikus keverőszelep beépítése minden esetben kötelező! Annak hiánya mind nyílt, mind zárt rendszernél garanciavesztéssel jár

12 Garanciális feltételek A kazánt a gyártó hitelesítetten bevizsgálta és tesztelte szivárgások ellen 0.2 MPa nyomás mellett, és az üzemeléshez alkalmasnak találta. Amennyiben a kézikönyvben leírt szállítási, összeszerelési, üzemelési és karbantartási előírásokat betartották, a gyártó a vevőnek a vásárlás időpontjától számított legalább 24 hónapig, de a gyártás időpontjától számított legfeljebb 36 hónapig, meghibásodás mentes üzemelést garantál. Jelen garancia alapján a gyártó kizárólag a termék gyártásából adódó meghibásodásokért, vagyis az eszköz fizikai hibáiért vállal felelősséget. Jelen garancia nem terjed ki a kazán működése során előálló olyan meghibásodásokra, amelyeket a nem megfelelő tüzelőanyag, a helytelen beszerelés, a kézikönyvnek vagy a vonatkozó szabványoknak nem megfelelő kémény használata, valamint az ebből adódó elégtelen huzat okoznak. A következő elemekre a gyártó 12 hónapos garanciát vállal: lakkbevonat, öntöttvas elemek és mozgatható alkatrészek. A garancia nem vonatkozik olyan segéd-alkatrészekre, mint amilyenek a szigetelések, tömítések és samott téglák. A tűzteret magában foglaló acél kazántestre 12-hónapos garancia vonatkozik. A kazán automatikájára és elektronikai csatlakoztatásaira 24 hónapos garancia érvényes. Amennyiben a kazán üzembe helyezését a megfelelő képzettséggel nem rendelkező személy végzi, a kazánon szabálytalan módosításokat végeznek, nem végzik el az előírt éves karbantartást, nem végeztetik el az előírt vizsgálásokat szakemberrel, vagy a vevő nem téríti meg az általa okozott károk javítási költségeit, a garancia érvényét veszti. Amennyiben a vezérlő rendszerben az elektromos hálózati túlfeszültség miatt keletkeznek károk, azokat a garancia nem fedezni. A garanciában foglaltakat a beüzemelési jegyzőkönyv (beüzemelés köteles termék esetén) és a vásárlást igazoló számla bemutatásával lehet érvényesíteni
