1 Megszakító és terheléskapcsoló Öntöttházas kompakt készülékek, szakaszoló- és terheléskapcsolók, átkapcsolók 600A-ig

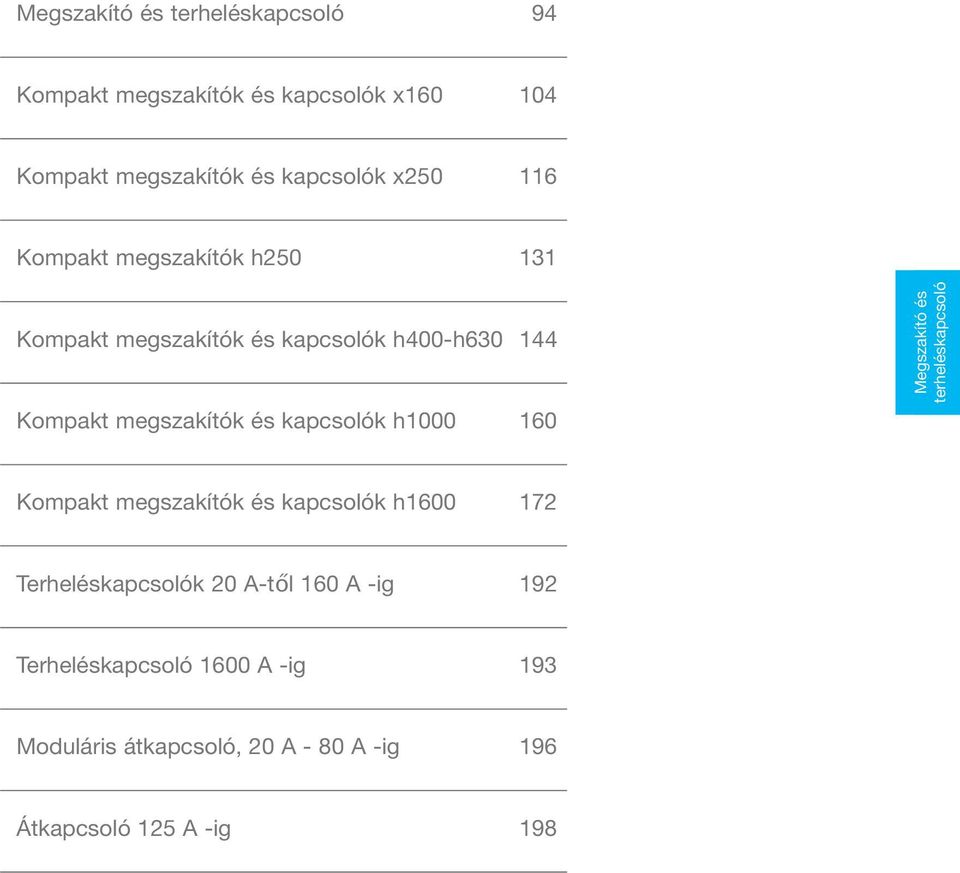

2 Megszakító és terheléskapcsoló 94 Kompakt megszakítók és kapcsolók x60 04 Kompakt megszakítók és kapcsolók x250 6 Kompakt megszakítók h250 3 Kompakt megszakítók és kapcsolók h400-h Kompakt megszakítók és kapcsolók h Megszakító és terheléskapcsoló Kompakt megszakítók és kapcsolók h Terheléskapcsolók 20 A-től 60 A -ig 92 Terheléskapcsoló 600 A -ig 93 Moduláris átkapcsoló, 20 A - 80 A -ig 96 Átkapcsoló 25 A -ig 98

3 Megszakító és terheléskapcsoló

4 Komplett termékkínálat: Hager teljesítménykapcsoló 6-tól 600 A-ig A széles termékpalettához számos kiegészítő tartozik, mint a különböző segédérintkezők, kioldók, földzárlatvédelmi készülékek, stb.. Ezen termékekre is jellemző a Hager szerelőbarát konstrukciója, különösen egyszerű például a segédérintkezők beépítése: elég egy 90 -os fordítás rögzítőcsavaron, hogy a kiegészítőket az elülső borítás alá, a helyükre tudjuk pattintani. A QuickConnect-nek köszönhetően még a vezetékezés is csavarmentesen megoldható. Különösen praktikus, hogy a kijelző ablak első látásra felismerhetővé teszi, mely kiegészítők kerültek beépítésre. Megszakító és terheléskapcsoló A Hagernél a rendszerben gondolkodás elengedhetetlen. Mi sem bizonyítja ezt jobban, hogy a quadro rendszer elemei az új teljesítménykapcsolókhoz teljes mértékben illeszkednek. Egységes design A formája és a színe is meghatározó az új készülékeknek. A szürke szín a Hager megjelenésének új formája, mely párosul a már megszokott, egységes és profi külső megjelenéssel, még vonzóbbá téve ezzel a termékeket. 95

5 Öntöttházas kompakt megszakítók és kapcsolók 6-tól 600 Amperig Könnyen szerelhető és biztonságos Az új kompakt megszakítók széles skálája biztonságos és könnyű megoldást biztosít a kisfeszültségű áramkörök védelmére. A művészi kidolgozású megszakítók a tervezőknek és a kivitelezőknek is egyaránt széleskörű lehetőséget nyújtanak az előnyeik kihasználására. Különleges figyelmet fordítunk az ergonómiára, kiváltképp azzal, hogy ezeket az eszközöket teljes mértékben az elosztó rendszereinkbe integráltuk. Előnyök: Műszaki adatok: Könnyen szerelhető Gyors, könnyű és biztonságos tartozék szerelés A névleges áramok, és megszakító képességek széles választéka 50 Celcius fokon kalibrált Kioldó nélküli kapcsolók IEC kompatibilis 6 féle készülék méret: x60, x250, h250, h630, h000, h600 Zárlatállóság: 8, 25, 40, 50, 65, 70 ka Termikus-mágneses és elekronikus kioldó szerkezetek - 4 pólusig Áramkorlátozás Teljes tartozékskála Nemzetközi tanúsítványok és jóváhagyások 96

6 Szakértői tippek Hager tervezés Harmóniában a Hager szekrényekkel és moduláris termékekkel 5 Kiegészítők láthatósága A megszakítóba épített tartozékok típusa jól látható 2 Elektronikus kioldó egység (LSI) Teljes szelektivitást és generátor védelmet biztosít 6 Beépített zár igényes megoldás a könnyű kezelhetőségre 3 Zárlatállóság lcu=8-70ka, 45 V AC esetén, bármilyen feladatra 7 Tartozékok teljes skálája Forgó meghajtások, zárak, motorok, takaróelemek 4 Kiegészítők egyszerű beépítése A homlokpanel egyszerű nyitása után könnyen bepattintható kiegészítők 8 Rugalmas csatlakozás Első és hátsó csatlakozások, fázisszéthúzók, fázisbővítők... 97

7 Kompakt megszakítók: műszaki adatok Sorozat x60 x250 Termék Kapcsoló Megszakító Kapcsoló Megszakító Típus-csoport HCA HDA HHA HNA HCB HNB Pólusok száma [No.] Elektromos jellemzők Névleges áram In [A] Lehetséges védelmi tartomány [A] (P), 6-60 (2,3,) Névleges üzemi feszültség Ue [V] Frekvencia f [Hz] 50/60 50/60 Névleges szigetelési feszültség Ui [V] Impulzus feszültség állóság Uimp [kv] 8 8 Névleges zárlati határ-megszakítóképesség (lcu) (AC) Hz 220/230 V Icu [ka] (AC) Hz 380/45 V Icu [ka] (AC) Hz 480/500/525 V Icu [ka] (AC) Hz 660/690 V Icu [ka] (DC) 250V - 2 pólus sorba kötve Icu [ka] Névleges üzemi zárlati megszakítóképesség (Ics) (AC) Hz 220/230 V Ics [ka] (AC) Hz 380/45 V Ics [ka] (AC) Hz 480/500/525 V Ics [ka] - (AC) Hz 660/690 V Ics [ka] (DC) 250V - 2 pólus sorba kötve Ics [ka] Névleges zárlati bekapcsolóképesség Icm [ka] 2, Névleges rövid idejű határáram (s) Icw [ka] Használati kategória (EN szerint) - A - A Kalibrálási hőmérséklet - 50 C - 50 C Hőmérsékletfüggés 40 C - 00% - 00% 50 C - 00% - 00% 55 C - 95% - 94% 60 C - 93% - 9% 65 C - 90% - 88% Leválasztóképesség ok ok Villamos élettartam Mechanikai élettartam Működési hőmérséklet -25-től +70 C-ig -25-től +70 C-ig Tárolási hőmérséklet -35-től +70 C-ig -35-től +70 C-ig Teljesítmény veszteség (In-nél, esetén) [W] Szabványok IEC IEC IEC IEC Megszakítás: kapcsoló ok - ok - Megszakítás: termomágneses kioldó (TM) - ok - ok T rögzített, M rögzített - ok - ok T állítható, M rögzített - ok - - T állítható, M állítható ok Termikus beállítási érték - 0,63-tól x In-ig - 0,63-tól x In-ig Mágneses beállítási érték x In (200A) In (250A) Megszakítás: LSI (elektronikus) Hosszú késleltetés Rövid késleltetés Késleltetési idő Csatlakozások Standard csatlakozó típus keretes csonkok Maximálisan beköthető vezeték 95 mm² 85 mm² (keretes) Csatlakozó szélesség mm - 25 Csatlakozó burkolat ok ok Keretes csatlakozó (direktbekötő) integrált ok Bővített csatlakozók ok ok Hátsó csatlakozók nincs ok Méretek Magasság mm Szélesség P mm P mm mm mm Mélység mm Súly P kg - 0, P kg - 0, kg 0,75,3 kg 0,95,6 98 A műszaki változtatás joga fenntartva

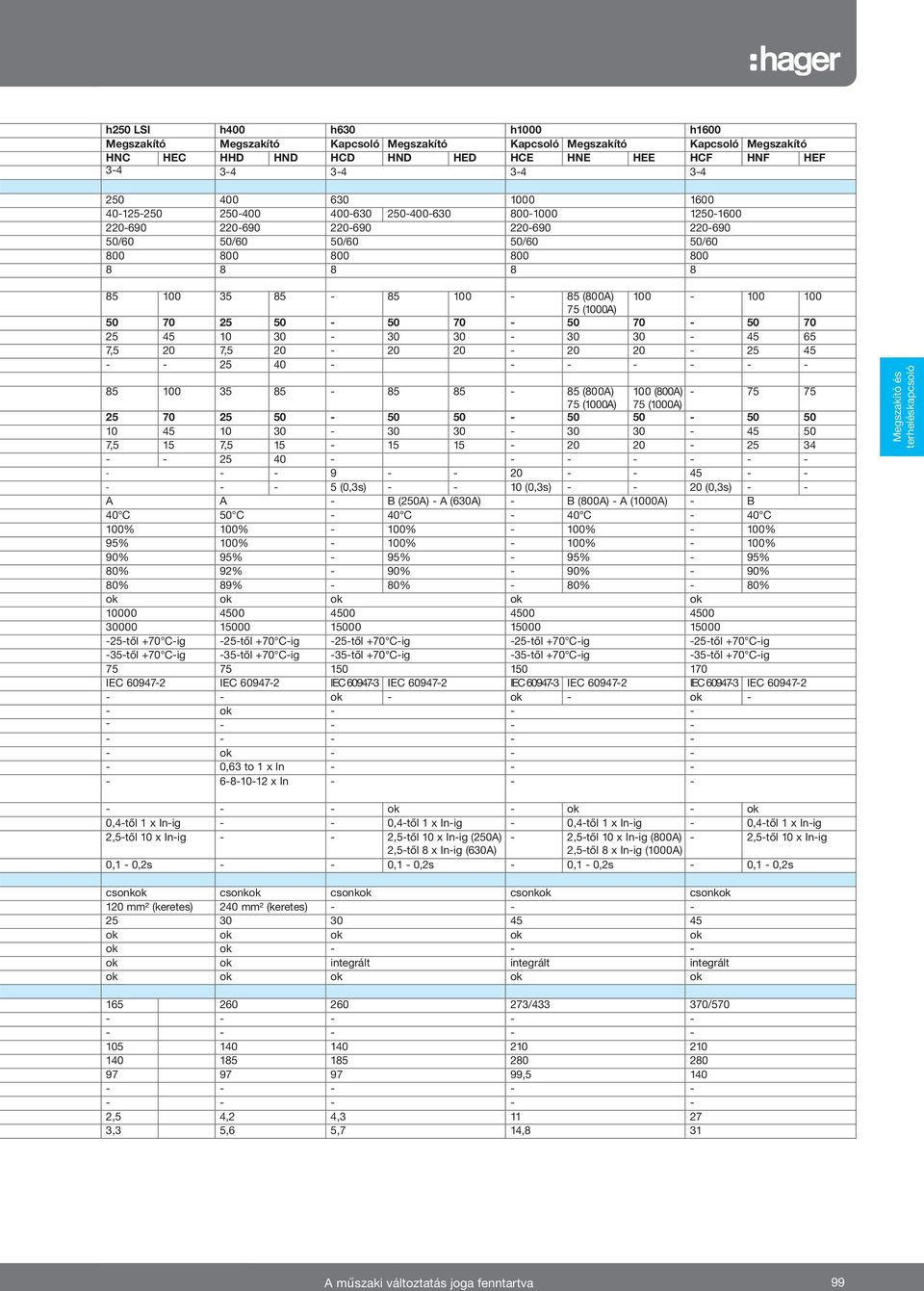

8 h250 LSI h400 h630 h000 h600 Megszakító Megszakító Kapcsoló Megszakító Kapcsoló Megszakító Kapcsoló Megszakító HNC HEC HHD HND HCD HND HED HCE HNE HEE HCF HNF HEF /60 50/60 50/60 50/60 50/ (800A) (000A) ,5 20 7, (800A) 00 (800A) (000A) 75 (000A) ,5 5 7, (0,3s) (0,3s) (0,3s) - - A A - B (250A) - A (630A) - B (800A) - A (000A) - B 40 C 50 C - 40 C - 40 C - 40 C 00% 00% - 00% - 00% - 00% 95% 00% - 00% - 00% - 00% 90% 95% - 95% - 95% - 95% 80% 92% - 90% - 90% - 90% 80% 89% - 80% - 80% - 80% ok ok ok ok ok től +70 C-ig -25-től +70 C-ig -25-től +70 C-ig -25-től +70 C-ig -25-től +70 C-ig -35-től +70 C-ig -35-től +70 C-ig -35-től +70 C-ig -35-től +70 C-ig -35-től +70 C-ig IEC IEC IEC IEC IEC IEC IEC IEC ok - ok - ok - - ok ok ,63 to x In x In Megszakító és terheléskapcsoló ok - ok - ok 0,4-től x In-ig - - 0,4-től x In-ig - 0,4-től x In-ig - 0,4-től x In-ig 2,5-től 0 x In-ig - - 2,5-től 0 x In-ig (250A) - 2,5-től 0 x In-ig (800A) - 2,5-től 0 x In-ig 2,5-től 8 x In-ig (630A) 2,5-től 8 x In-ig (000A) 0, - 0,2s - - 0, - 0,2s - 0, - 0,2s - 0, - 0,2s csonkok csonkok csonkok csonkok csonkok 20 mm² (keretes) 240 mm² (keretes) ok ok ok ok ok ok ok ok ok integrált integrált integrált ok ok ok ok ok / / , ,5 4,2 4,3 27 3,3 5,6 5,7 4,8 3 A műszaki változtatás joga fenntartva 99

9 Kompakt megszakítók: műszaki adatok Termék Áram-védőkapcsolók (Fi-relék) Sorozat x60 x60 x250 h630 Pólusok száma 3, 4 3, Megszakítás mechanikus mechanikus mechanikus mechanikus Szabványok CEI/EN , B melléklet ok ok ok ok Villamos jellemzők Max áram, 40 C-on In A In 25A 25-60A A 400A - 500A Névleges működési feszültség Ue V AC Ue V V V V Mechanikai jellemzők Felső vagy alsó betáp ok ok ok ok Kioldáshoz nem kell külső elektromos forrás ok ok ok ok Két aktív fázissal való működés ok ok ok ok Beállítások Érzékenység IΔn IΔn (A) 300mA 0.03, 0., 0.3,, 3, 6A Késleltetés Δt Δt (s) azonnali azonnali, 0.06, 0.5, 0.3, 0.5, 0.03, 0., 0.3,, 3, 6A azonnali, 0.06, 0.5, 0.3, 0.5, 0.03, 0., 0.3,, 3, 6A azonnali, 0.06, 0.5, 0.3, 0.5, Max. nyitási idő ms Késleltető áramvédő nem lehetséges ha IΔn=30mA / ok ok ok Szelektív készülék nem ok ok ok Szigetelési próba kábelek eltávolítása nélkül ok ok ok ok Elektronikus teszt gomb ok ok ok ok Reset gomb ok ok ok ok Plombálható beállító gombok ok ok ok ok Szigetelési szint ledes kijelzéssel (25 és 50%) nem ok ok ok Működés kijelzés ledekkel nem ok ok ok Maradékáram jelző kontakt nem ok ok ok Jelző kontakt 50% IΔn-nél ok ok ok ok Tranziensekre érzéketlen AC típus nem ok ok ok Lüktető egyenáramra A típus ok ok ok ok Magas védettség HI típus igen igen igen igen -25 C ok ok ok ok Tartozékok és csatlakozások Acél, keretes csatlakozó (direkt bekötő) x3/x4 ok (mellékelve) ok (mellékelve) rendelhető rendelhető Csatlakozó csonkok nem nem ok ok Bővített csatlakozások (x4) ok ok ok ok Elosztók (x4) ok ok ok ok Kapocstakarók (/) nem nem ok ok Fázisszétválasztók (x3) ok ok ok ok Beköthető merev kábel mm² Beköthető hajlékony kábel mm² (saruval) Meghúzási nyomaték Nm Réz sín (szélesség) mm-ben nem nem Rögzítés Kalapsínre pattintható ok ok nem nem Szerelőlapra rögzíthető nem nem ok ok Rögzítés típusa oldalt oldalt alul alul Felhasználó általi rögzítés ok ok ok ok Méretek és súly Méretek mm-ben Oldalra rögzített L H ,5 33 D Súly,4,4 / /,55,55,2 2,4 00 A műszaki változtatás joga fenntartva

10 Kompakt megszakítók: áttekintés x60 x250 h250 h400 - h630 h000 h600 Sorozat HDx HHx HNx HNx HEx Pólusszám Védelem In A 8kA 25kA 40kA 50kA 65kA - 70kA 6 HDA06L HHA06L 20 HDA020L HHA020L 25 HDA025L HHA025L 32 HDA032L HHA032L 40 HDA040L HHA040L TM fix/fix 50 HDA050L HHA050L 63 HDA063L HHA063L 80 HDA080L HHA080L 00 HDA00L HHA00L 25 HDA25L HHA25L 60 HDA60L HHA60L HHA025H HNA025H HHA040H HNA040H HHA063H HNA063H TM állítható/fix HHA080H HNA080H HHA00H HNA00H HHA25H HNA25H HHA60H HNA60H 6 HDA07L 20 HDA02L 25 HDA026L 32 HDA033L 40 HDA04L TM fix/fix 50 HDA05L 63 HDA064L 80 HDA08L 00 HDA0L 00% 25 HDA26L 60 HDA6L HHA026H HNA026H HHA04H HNA04H HHA064H HNA064H TM állítható/fix HHA08H HNA08H HHA0H HNA0H HHA26H HNA26H HHA6H HNA6H 00 HNB00H 25 HNB25H TM fix/fix 60 HNB60H 200 HNB200H 250 HNB250H HNB00U HNB25U TM állítható/állítható HNB60U HNB200U HNB250U 0% - 60% 0% - 50% - 00% 0% - 50% - 00% 0% - 50% - 00% 0% - 50% - 00% 0% - 50% - 00% TM állítható/állítható LSI LSI LSI LSI LSI LSI LSI LSI HNB02H HNB27H HNB62H HNB202H HNB252H HNB0H HNB26H HNB6H HNB20H HNB25H 6-40 HNC040H HEC040H HNC25H HEC25H HNC250H HEC250H 6-40 HNC04H HEC04H HNC26H HEC26H HNC25H HEC25H HND250H HED250H HND400H HED400H HND630U HED630H HND25H HED25H HND40H HED40H HND63H HED63H 800 HNE800H HEE800U 000 HNE970H HEE970U 800 HNE80H HEE80H 000 HNE97H HEE97H 250 HNF980H HEF980H 600 HNF990H HEF990H 250 HNF98H HEF98H 600 HNF99H HEF99H Megszakító és terheléskapcsoló A műszaki változtatás joga fenntartva 0

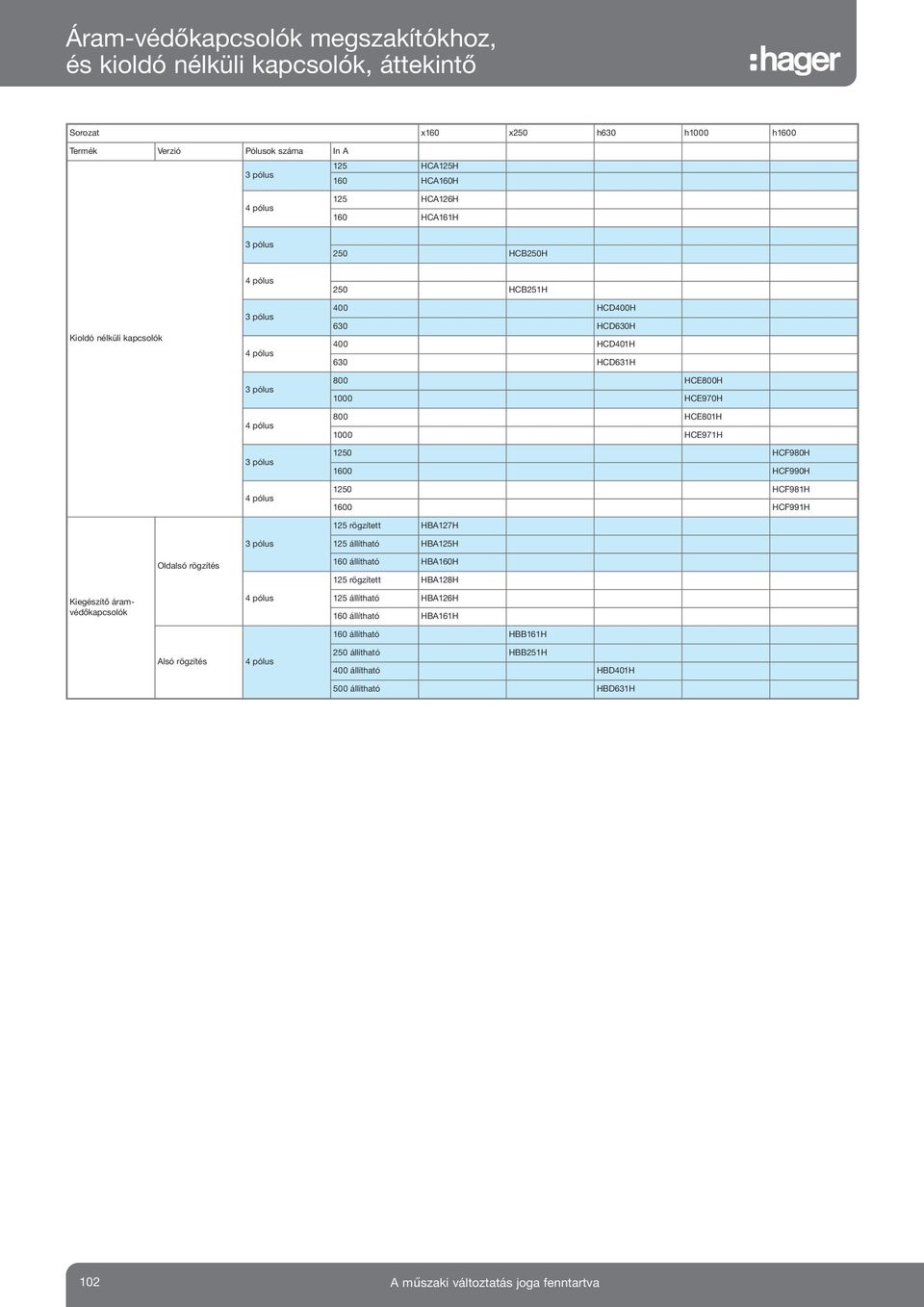

11 Áram-védőkapcsolók megszakítókhoz, és kioldó nélküli kapcsolók, áttekintő Sorozat x60 x250 h630 h000 h600 Termék Verzió Pólusok száma In A 25 HCA25H 3 pólus 60 HCA60H 4 pólus 25 HCA26H 60 HCA6H 3 pólus 250 HCB250H Kioldó nélküli kapcsolók Kiegészítő áramvédőkapcsolók Oldalsó rögzítés Alsó rögzítés 4 pólus 3 pólus 4 pólus 3 pólus 4 pólus 3 pólus 4 pólus 3 pólus 4 pólus 4 pólus 250 HCB25H 400 HCD400H 630 HCD630H 400 HCD40H 630 HCD63H 800 HCE800H 000 HCE970H 800 HCE80H 000 HCE97H 250 HCF980H 600 HCF990H 250 HCF98H 600 HCF99H 25 rögzített HBA27H 25 állítható HBA25H 60 állítható HBA60H 25 rögzített HBA28H 25 állítható HBA26H 60 állítható HBA6H 60 állítható HBB6H 250 állítható HBB25H 400 állítható HBD40H 500 állítható HBD63H 02 A műszaki változtatás joga fenntartva

12 Készülékek és tartozékok kompakt megszakítókhoz Áttekintő Kapcsolók és kiegészítők Termék Verzió pólus In A / Ue V x60 x250 h250 h400-h630 h000 h600 24V DC HXA00H HXC00H 48V DC HXA002H HXC002H Munkaáramú kioldó 3/ 00-20V AC HXA003H HXC003H V AC HXA004H HXC004H V AC HXA005H HXC005H 24V DC HXA0H HXC0H HXE0H Feszültségcsökkenési kioldó 3/ 00-20V AC HXA03H HXC03H HXE03H V AC HXA04H HXC04H HXE04H V AC HXA05H HXC05H HXE05H 24V DC HXC05H HXA05H HXC05H 24V DC HXD05H HXE05H HXF05H 0-20V AC HXC053H HXA053H HXC053H HXE053H HXF053H 0-20V AC HXD053H Késletetett feszültségcsökkenési kioldó Kiegészítők V AC HXC054H HXA054H HXC054H HXE054H HXF054H V AC HXD054H V AC HXA055H HXC055H HXC055H V AC HXD055H HXE055H HXF055H Segédérintkező 3/ NO+NC HXA02H HXC02H Jelzőérinkező 3/ NO+NC HXA024H HXC024H Segédérintkező - alacsony szint 3/ NO+NC HXA025H HXC025H Jelzőérintkező - alacsony szint 3/ NO+NC HXA026H HXC026H Direkt forgó hajtás HXA030H HXB030H HXC030H HXD030H HXE030H HXF030H Meghosszabbított forgó hajtás HXA03H HXB03H HXC03H HXD03H HXE03H HXF03H Lakat HXA039H HXC039H HXD039H HXF039H Motor 3/ 24V DC - HXB040H HXC040H HXD040H HXE040H HXF040H 220V AC - HXB042H HXC042H HXD042H HXE042H HXF042H Reteszelés, bovdenes 3/ - HXB065H HXC065H HXD065H HXE065H - tartozék - HYC003H HYD003H ( A) - - Direkt bekötő - réz HYD004H tartozék - HYC004H ( A) - - Direkt bekötő - alumínium HYA005H HYB00H - HYD005H - - HYA006H HYB002H - HYD006H - - Többszörös direkt bekötő - alumínium HYD007H HYE007H (800A-ig) HYD008H HYE008H (800A-ig) - Csatlakozások Fázisbővítő 3/ HYA03H HYB00H HYC00H HYD00H ( A) HYD03H (630A integrált) mellékelve (kivéve 630A) mellékelve HYA04H HYB0H HYC0H HYD0H ( A) HYD04H - - (630A) Fázisszéthúzó HYA05H HYB02H - HYD02H ( A) HYD05H - - (630A) Fáziselválasztók 3/ rövid HYA09H hosszú HYB09H tartozék tartozék tartozék tartozék Kapocstakaró a fázisbővítőkhöz HYA02H HYB02H HYC02H (LSI) HYG02H (TM) HYD02H HYE02H - HYA022H HYB022H HYC022H (LSI) HYG022H (TM) HYD022H HYE022H - Kapocstakaró a fázisszéthúzóhoz HYA023H HYB023H - HYD023H - - HYA024H HYB024H - HYD024H - - Kapocstakaró a hátsó csatlakozókhoz HYA025H HYB025H HYC025H (LSI) HYD025H HYE025H - HYA026H HYB026H HYC026H (LSI) HYD026H HYE026H - Kapocstakaró a direktbekötőkhöz HYA027H HYB027H HYC027H HYD027H - - HYA028H HYB028H HYC028H HYD028H - - Hátsó csatlakozások - HYB03H HYC03H (LSI) - HYB032H HYC032H (LSI) HYD03H ( A) HYD033H (630A) HYD032H ( A) HYD034H (630A) HYE03H ( A) HYE033H (000A) HYE032H ( A) HYE034H (000A) Kalapsín adapter 3/ HYA033H Csatlakozó készlet (0,75mm²) 3/ HYA035H Kalapsín emelő 3/ HYA036H Szemes saru 6mm² D:8,5 3/ HYA086H Szemes saru 25mm² D:8,5 3/ HYA087H Szemes saru 35mm² D:8,5 3/ HYA088H Szemes saru 50mm² D:8,5 3/ HYA089H Szemes saru 70mm² D:8,5 3/ HYA090H Szemes saru 95mm² D:8,5 3/ HYA09H Szemes saru 20mm² D:8,5 3/ - HYB092H Szemes saru 20mm² D:0 3/ HYD093H - - Szemes saru 50mm² D:8,5 3/ - HYB094H Szemes saru 50mm² D:0,5 3/ HYD095H - - Szemes saru 85mm² D:0,5 3/ HYD096H - - Szemes saru 85mm² D:2,8 3/ HYD097H* - - Szemes saru 240mm² D:2,8 3/ HYD098H* Megszakító és terheléskapcsoló * fázisszéthúzóval A műszaki változtatás joga fenntartva 03

13 Kompakt megszakítók és kapcsolók x60 Öntöttházas megszakítók x60 Termomágneses kioldó egységek, 2 verzió: - L verzió: fix termikus és mágneses kioldású - H verzió: állítható termikus és fix mágneses kioldású és Mechanikus teszt gomb, lezárható beállítások, integrált, lakatolható zár (4mm átm.) Beköthető vezetők 95 mm² merev kábel, ill. 70 mm² hajlékony kábel direkt bekötőbe. IEC szabványnak megfelel. Öntöttházas, kioldó nélküli kapcsolók Az opcionális munkaáram illetve nullfeszültség-kioldókkal távlekapcsolás is lehetséges. AC 22/23A IEC szabványnak megfelel. x60 8kA kompakt megszakítók zárlati megszakító képesség Ics: 8 ka (400/45 V AC) rögzített termikus- x ln rögzített mágneses kioldás > 0 x ln HDA25L Megnevezés In Cikkszám Cikkszám x60 8kA TM kompakt megszakító 32A HDA032L HDA033L x60 8kA TM kompakt megszakító 40A HDA040L HDA04L x60 8kA TM kompakt megszakító 50A HDA050L HDA05L x60 8kA TM kompakt megszakító 63A HDA063L HDA064L x60 8kA TM kompakt megszakító 80A HDA080L HDA08L x60 8kA TM kompakt megszakító 00A HDA00L HDA0L x60 8kA TM kompakt megszakító 25A HDA25L HDA26L x60 8kA TM kompakt megszakító 60A HDA60L HDA6L x60 25kA kompakt megszakítók zárlati megszakító képesség Ics: 20 ka (400/45 V AC) állítható termikus- 0,63-0,8 - x ln rögzített mágneses kioldás > 0 x ln HHA25H Megnevezés In Cikkszám Cikkszám x60 25kA TM kompakt megszakító A HHA025H HHA026H x60 25kA TM kompakt megszakító A HHA040H HHA04H x60 25kA TM kompakt megszakító A HHA063H HHA064H x60 25kA TM kompakt megszakító A HHA080H HHA08H x60 25kA TM kompakt megszakító A HHA00H HHA0H x60 25kA TM kompakt megszakító A HHA25H HHA26H x60 25kA TM kompakt megszakító A HHA60H HHA6H 04 A műszaki változtatás joga fenntartva

14 Kompakt megszakítók és kapcsolók x60 Áram-védőkapcsoló blokkok az x60-as sorozathoz (Fi-relék) A készülékek jobb oldalára rögzíthetők. A típus Pulzáló egyenáramú hálózatokra is. HI típus (magas ellenállás) A hibás leoldások elkerülésére: a számítógépek kapcsoló üzemű tápjai, lámpák elektronikus előtétjei, stb. által termelt zavarokra érzéketlen készülékek. Fix változat: 300mA érzékenység és azonnali kioldás. Állítható verzió: állítható érzékenység és kioldás. Elektronikus tesztgomb a különböző funkciók ellenőrzésére. Mechanikus tesztgomb. LED illetve mechanikus kijelző a kioldási és megelőzési figyelmeztetéshez. (20-50% IΔn-nél) A kapocstakaró független az áram-védőkapcsolótól. Csatlakozatható vezetők 95mm²-ig merev kábelek 70mm²-ig hajlékony kábelek IEC , B melléklet szabványnak megfelel. x60 40kA kompakt megszakítók kompakt megszakítók zárlati megszakító képesség Ics: 20 ka (400/45 V AC) állítható termikus- 0,63-0,8 - x ln rögzített mágneses kioldás > 0 x ln Megszakító és terheléskapcsoló HNA25H Megnevezés In Cikkszám Cikkszám x60 40kA TM kompakt megszakító A HNA025H HNA026H x60 40kA TM kompakt megszakító A HNA040H HNA04H x60 40kA TM kompakt megszakító A HNA063H HNA064H x60 40kA TM kompakt megszakító A HNA080H HNA08H x60 40kA TM kompakt megszakító A HNA00H HNA0H x60 40kA TM kompakt megszakító A HNA25H HNA26H x60 40kA TM kompakt megszakító A HNA60H HNA6H Kioldó nélküli kapcsolók x60-as sorozat alkalmazható: AC22A / AC 23A üzemre Ue: 45 V AC Icw (s): 2 ka Megnevezés In Cikkszám Cikkszám x60 kioldó nélküli kapcsoló 25A HCA25H HCA26H x60 kioldó nélküli kapcsoló 60A HCA60H HCA6H Áramvédő-kapcsoló blokkok (Fi-relék) IΔn=300mA rögzített érzékenység, azonnali kioldás Megnevezés In Cikkszám Cikkszám Áramvédő kapcsoló blokkok (Fi-relék) 25 A HBA27H HBA28H Áram-védőkapcsoló blokkok (Fi-relék) érzékenység IΔn állítható: 0,03-0, - 0, A állítható kioldás: - azonnali - késleltetett 0,06 - sec HBA6H Megnevezés In Cikkszám Cikkszám Áram-védőkapcsoló blokk x60 készülékekhez 25A HBA25H HBA26H Áram-védőkapcsoló blokk x60 készülékekhez 60A HBA60H HBA6H A műszaki változtatás joga fenntartva 05

15 Kompakt megszakítók és kapcsolók x60 Segédérintkezők Állásjelző segédérintkező: jelzi a készülék pozícióját (be/ki) Jelzőérintkező: a készülék kapcsolását jelzi Kiegészítők csatlakoztatása Beköthető vezetők: 0,75mm² hajlékony vagy merev kábel Opcionálisan a kapcsokba köthető vezetők 0,5-től,5 mm²-ig. Munkaáramú kioldók Megszakítók és kapcsolók távleoldását teszi lehetővé. Működési feszültség: 0,7 -, Un Nullfeszültség bontók Ha a feszültség szintje a névleges 35-70%-a közé esik, a készüléket oldja. Visszakapcsolás 0,85 x Un-től lehetséges. Közvetlen forgó hajtás - lakatolható - elülső takarással és fogantyúval ellátva - külön csavar nélkül rögzíthető Kivezetett forgó hajtás - IP 55 - tengellyel és fogantyúval Segédérintkezők AX, AL NO + NC Megnevezés Állásjelző segédérintkező, váltó (be/ki), AX 250V AC / 3A; 25V DC / 0,4A Jelzőérintkező, váltó, AL 250V AC / 3A; 25V DC / 0,4A Alacsony szintű segédérintkező (be/ki), AX 25V AC Alacsony szintű jelzőérintkező, AL 25V AC Cikkszám HXA02H HXA024H HXA025H HXA026H HXA02H HXA024H Munkaáramú kioldó SH Megnevezés Cikkszám 24 V DC HXA00H 48 V DC HXA002H V AC HXA003H V AC HXA004H V AC HXA005H HXA004H Feszültségcsökkenési kioldó UV Megnevezés Cikkszám 24 V DC HXA0H V AC HXA03H V AC HXA04H V AC HXA05H HXA04H Késleltetett feszültségcsökkenési kioldó DUVR Megnevezés Cikkszám 24 V DC HXA05H 0-20 V AC HXA053H V AC HXA054H V AC HXA055H 06 A műszaki változtatás joga fenntartva

16 Kompakt megszakítók és kapcsolók x60, tartozékok Közvetlen forgó hajtás Megnevezés Cikkszám Cikkszám Lakatolható fogantyú, max. lakat átm. 6 mm HXA030H HXA030H HXA030H Hosszabbított forgó hajtás Megnevezés Cikkszám Cikkszám Lakatolható fogantyú, max. lakat átm. 8 mm HXA03H HXA03H Megszakító és terheléskapcsoló HXA03H Kiegészítő lakatokhoz Megnevezés Cikkszám Cikkszám A készülékre szerelhető, a fogantyú lezárásához 3db, max. 8mm átmérőjű lakat részére HXA039H HXA039H Direkt bekötők Megnevezés Cikkszám Cikkszám 3 vagy 4 kapocsból álló készlet alumínium vezetőhöz HYA005H HYA006H HYA006H Csatlakozó hosszabbítók Megnevezés Cikkszám Cikkszám 4db egyenes csatlakozóból álló készlet HYA03H HYA03H Fázisszéthúzó készlet 3 vagy 4 db csatlakozóval HYA04H HYA05H HYA03H A műszaki változtatás joga fenntartva 07

17 Kompakt megszakítók és kapcsolók x60, tartozékok Fáziselválasztók Megnevezés Cikkszám Cikkszám 3 darabos szett magasság: 50 mm HYA09H HYA09H 3 darabos szett magasság: 97 mm HYB09H HYB09H HYA09H Kapocstakarók HYA023H Megnevezés Cikkszám Cikkszám Egyenes fázisbővítőkhöz HYA02H HYA022H Fázisszéthúzókhoz HYA023H HYA024H Direkt bekötőkhöz HYA027H HYA028H HYA027H Kalapsín adapter Megnevezés Cikkszám Cikkszám DIN sín adapter HYA033H HYA033H Szemes saruk Megnevezés Szemes saruk 6 mm² Ø8,5 Szemes saruk 25 mm² Ø8,5 Szemes saruk 35 mm² Ø8,5 Szemes saruk 50 mm² Ø8,5 Szemes saruk 70 mm² Ø8,5 Szemes saruk 95 mm² Ø8,5 Cikkszám HYA086H HYA087H HYA088H HYA089H HYA090H HYA09H 08 A műszaki változtatás joga fenntartva

18 Kompakt megszakítók és kapcsolók x60 Kompakt megszakítók 220/240V AC IEC HDA Icu 25 ka 8 ka Ics 25 ka 8 ka HHA Icu 35 ka 25 ka Ics 25 ka 20 ka 380/45V AC IEC PUSH TO TRIP HNA Icu 85 ka 40 ka Ics 30 ka 20 ka Megszakító és terheléskapcsoló A védelem beállítása ➀ ➁ TRIP ➂ Mágneses beállítás rögzített > 0 x ln In 5-50 A A A 60 A 6 Imag 600 A 000 A 500 A 600 A Termikus beállítás 0,63-tól x ln-ig A műszaki változtatás joga fenntartva 09

19 Kompakt megszakítók és kapcsolók x60 Védelmi jelleggörbe Kompakt megszakítók x Kapcsolási Temps de déclenchement idő (s) (s) 00 0 Déclenchement Hideg indítás à froid 60 A 25 A, 50 A 80 A 00 A, 40 A 63 A 32 A 25 A 0. Déclenchement Meleg indítás à chaud (courant (névleges nominal) árammal) xin Energiakorlátozási jelleggörbe (átengedett energia) Kompakt megszakítók x Áramkorlátozási jelleggörbe (átengedett csúcsáram) Kompakt megszakítók x ,25 I t (x 0 A s) A 25A 00A 80A 63A 50A 40A 32A 25A Ip (ka) 0 0,9 0,7 0,8 0,5 0,3 60 A 25 A 00 A A 50 A 32 A 40 A 25 A , Icc (ka) , Icc Icc (ka) A műszaki változtatás joga fenntartva

20 Kompakt megszakítók és kapcsolók x60 Méretek Kompakt megszakítók x60 A 25 96, A (mm) B (mm) C (mm) P 24, P 49, , ,5 25 Megszakító és terheléskapcsoló Kapocstakaró egyenes fázisbővítőkhöz A C A (mm) B (mm) C (mm) B P 24, ,5 2P 49, ,5 74, ,5 99, ,5 230 Kapocstakaró fázisszéthúzóhoz A 60,5 A (mm) B (mm) C (mm) B 06, ,5 4, ,5 A műszaki változtatás joga fenntartva

21 Kompakt megszakítók és kapcsolók x60 Egyenes fázisbővítők 7 6 Nm PUSH TO TRIP Fázisszéthúzók 26,8 6,8 0 Ø 8 Ø 8,3 54 7,6 6 Nm 2, mm PUSH TO TRIP Közvetlen forgó hajtás Hosszabbított forgó hajtás 2 (3 P) 74,5 (4 P) 99, ,5 (3 P) 74,5 (4 P) 99, ,8 53,7 45 0,8 8,5 2 A műszaki változtatás joga fenntartva

22 Kompakt megszakítók és kapcsolók x60 Kiegészítők Működési kiegészítők a megszakítókhoz és védelem nélküli kapcsolókhoz TRIP PUSH TO TRIP Megszakító és terheléskapcsoló Segédérintkezők és kioldók beépítési lehetőségei AX Segédérintkező t e AX 4 P 3 P SH Munkaáramú kioldó AX AL SH / UV AL Jelzőérintkező AL UV Feszültségcsökkenési kioldó DUVR Késleltetett feszültségcsökkenési kioldó A műszaki változtatás joga fenntartva 3

23 Áram-védőkapcsolók (Fi-relék) x60 Jellemzők Reset gomb: Jelzi az áramvédő kioldását és újraindítás előtt ezzel kell nyugtázni a készüléket. Tesztgomb, különböző funkciók ellenőrzésére: Lehetővé teszi a megszakító - áramvédő kapcsolat működésének elektromos ellenőrzését Mechanikai tesztgomb: Lehetővé teszi a megszakító - áramvédő kapcsolat működésének mechanikai ellenőrzését Az áram-védőkapcsolók kompakt készülékekre szerelve biztos védelmet nyújtanak mind a földzárlatok, mind pedig a közvetett vagy közvetlen áramütés ellen. A fölzárlatvédelmi készülékek védettek a tranziens áramok által okozott kellemetlen kioldásokkal szemben. Képesek érzékelni a szinuszos váltó- és a lüktető egyenáramot (A típus ), továbbá elkerülhetők a hálózati zavarok miatti hibás kioldások is (HI típus - magas védettségű) ). LED, az alapbeállítás szerinti áramerősségeket jelzi: zöld fény jelzi a megfelelő működést, 25 % (narancs) és 50% (piros) IΔn-nél. A távleoldást és 50% IΔn-nél az előre figyelmeztetést is jelzi az alábbi kontaktusok segítségével: V V 2 Szivárgó áram (lδn) és késleltetés (Δt) beállítása Földzárlat-védelmi (Fi) relé működése 2 betáp incoming N L L2 L3 0,3 0, 3 0,03 0 I n (A) 0,5 0,3 0,06 0,5 Inst. t (s) 5 0,3 0, 0, I n (A) 0,5 0,3 0,06 0,5 Inst. t (s) ON elektronikus electronic CA 50% test teszt button gomb 25A 250A N L L2 L3 outgoing elmenő A (IΔn) S ( t) 0,03 0, 0,3 3 6 Azonnali OK OK OK OK OK OK 0,06 nem OK OK OK OK OK 0,5 nem OK OK OK OK OK 0,3 nem OK OK OK OK OK 0,5 nem OK OK OK OK OK nem OK OK OK OK OK 4 A műszaki változtatás joga fenntartva

24 Áram-védőkapcsolók (Fi-relék) x60 Áram-védőkapcsoló szerelése ➀ OFF ➁ TRIP ON ON PUSH TO TRIP ➂3 ➃ Megszakító és terheléskapcsoló PUSH TO TRIP 4 0,3 0,5 0, 0,03 3 I n (A) 0,5 0,06 Inst. 0,3 0,5 t (s) 6 Nm USH TO TRIP Különleges csapos összeállítás, mely gyors beszerelést garantál, és az áramvédőt a kapcsoló/megszakító készülékkel egy komplett tömbbé alakítja. Megerősített szigetelés (II é.v. osztály) A rendszerrel elkerülhető a kapcsok meghúzásának elmulasztása. Méretek A A (mm) B (mm) 74,5 99, B A műszaki változtatás joga fenntartva 5

25 Kompakt megszakítók és kapcsolók x250 Öntöttházas megszakítók x250 Állítható termikus és mágneses kioldás és Mechanikus teszt gomb, lezárható beállítások, integrált lakatolható zár (4mm átm.) IEC szabványnak megfelel. Beköthető vezetők Sarus csatlakozás közvetlenül a réz kábel kapcson, maximális szélesség: 25mm. Legnagyobb csatlakoztatható kábel: 85mm²-es merev IEC szabványnak megfelel. Direkt-bekötők. Öntöttházas, kioldó nélküli kapcsolók Az opcionális munkaáramúilletve nullfeszültség-kioldókkal távlekapcsolás is lehetséges. AC 22/23A IEC szabványnak megfelel. Áram-védőkapcsoló blokkok az x250-es sorozathoz (Firelék) Készülékek aljára rögzíthető bővítmények. A és HI típus Pulzáló egyenáramú (A), valamint szennyezett váltóáramú hálózatokra (HI - megerősített ellenállású) való készülékek. Állítható érzékenység és kioldás. Elektronikus tesztgomb a funkciók ellenőrzésére. Mechanikus teszt gomb LED illetve mechanikus kijelző a kioldási és megelőzési figyelmeztetéshez. (20-50% IΔn-nél). IEC B-melléklet szabványnak megfelel. x250 40kA kompakt megszakítók HNB00H zárlati megszakító képesség Icu: 40 ka (400/45 V AC) Ics: 20kA állítható termikus- 0,63-0,8 - x ln állítható mágneses kioldás x ln (00-200A) x In (250A) nulla beállítás: 0 vagy 00% Megnevezés In Cikkszám Cikkszám x250 40kA TM kompakt megszakító 00A HNB00H HNB0H x250 40kA TM kompakt megszakító 25A HNB25H HNB26H x250 40kA TM kompakt megszakító 60A HNB60H HNB6H x250 40kA TM kompakt megszakító 200A HNB200H HNB20H x250 40kA TM kompakt megszakító 250A HNB250H HNB25H Kioldó nélküli kapcsolók x250-es sorozat alkalmazható: AC22A / AC 23A üzemre Icw (s): 3 ka Megnevezés In Cikkszám Cikkszám x250 kioldó nélküli kapcsoló 250A HCB250H HCB25H Áram-védőkapcsoló blokkok állítható érzékenység IΔn: 0,03-0, - 0, A állítható kioldás: - azonnali - késleltetett: 0,06-0,5-0,3-0,5 - sec HBB25H Megnevezés In Cikkszám Áram-védőkapcsoló blokk x250 készülékekhez 60A HBB6H Áram-védőkapcsoló blokk x250 készülékekhez 250A HBB25H 6 A műszaki változtatás joga fenntartva

26 Kompakt megszakítók és kapcsolók x250, tartozékok Segédérintkezők Állásjelző segédérintkező: jelzi a készülék pozícióját (be/ki) Jelzőérintkező: a készülék kapcsolását jelzi Kiegészítők csatlakoztatása Beköthető vezetők: 0,75mm² hajlékony vagy merev kábel Opcionálisan a kapcsokba köthető vezetők 0,5-től,5 mm²-ig. Megszakítók és kapcsolók távleoldását teszi lehetővé. Működési feszültség: 0,7 -, Un Feszültségcsökkenési kioldó Ha a feszültség szintje a névleges 35-70%-a közé esik, a készüléket oldja. Visszakapcsolás 0,85 x Un-től lehetséges. Közvetlen forgó hajtás - lakatolható - elülső takarással és fogantyúval ellátva - külön csavar nélkül rögzíthető Kivezetett forgó hajtás - IP 55 - tengellyel és fogantyúval Munkaáramú kioldók Segédérintkezők AX, AL NO + NC Megnevezés Cikkszám Megszakító és terheléskapcsoló Állásjelző segédérintkező, váltó (be/ki), AX 250V AC / 3A; 25V DC / 0,4A HXA02H Jelzőérintkező, váltó, AL 250V AC / 3A; 25V DC / 0,4A HXA024H Alacsony szintű segédérintkező (be/ki), AX 25V AC HXA025H HXA02H HXA024H Alacsony szintű jelzőérintkező, AL 25V AC HXA026H Munkaáramú kioldó SH Megnevezés Cikkszám 24 V DC HXA00H 48 V DC HXA002H V AC HXA003H V AC HXA004H V AC HXA005H HXA004H Feszütségcsökkenési kioldó UV Megnevezés Cikkszám 24 V DC HXA0H V AC HXA03H V AC HXA04H V AC HXA05H HXA04H Késleltetett feszültségcsökkenési kioldó DUVR Megnevezés Cikkszám 24 V DC HXA05H 0-20 V AC HXA053H V AC HXA054H V AC HXA055H A műszaki változtatás joga fenntartva 7

27 Kompakt megszakítók és kapcsolók x250, tartozékok Közvetlen forgó hajtás Megnevezés Lakatolható fogantyú, max. lakat átm. 6 mm Cikkszám HXB030H Hosszabbított forgó hajtás Megnevezés Lakatolható fogantyú, max. lakat átm. 8 mm Cikkszám HXB03H Kiegészítő lakatokhoz A készülékre szerelhető, a fogantyú lezárásához 3db, max. 8mm átmérőjű lakat részére Megnevezés Kiegészítő lakatokhoz Cikkszám HXA039H Motoros hajtás Megnevezés Cikkszám 24 V DC HXB040H V AC HXB042H Reteszelés Megnevezés Cikkszám Cikkszám Bovdenes típus HXB065H HXB065H 8 A műszaki változtatás joga fenntartva

28 Kompakt megszakítók és kapcsolók x250, tartozékok Direkt bekötők Megnevezés Cikkszám Cikkszám 4db, alumínium / réz vezetőhöz, 50 mm² merev kábel vagy 20 mm² rugalmas kábel bekötéséhez HYB00H HYB002H HYB002H Csatlakozó hosszabbítók Megnevezés Cikkszám Cikkszám 4 részes, egyenes csatlakozókból álló készlet HYB00H HYB00H Fázisszéthúzók HYB0H HYB02H Megszakító és terheléskapcsoló HYB02H Fáziselválasztók 3 részes szett, magasság: 97 mm Megnevezés Cikkszám Cikkszám Fáziselválasztók HYB09H HYB09H Kapocstakarók Megnevezés Cikkszám Cikkszám Egyenes fázisbővítőkhöz HYB02H HYB022H Fázisszéthúzókhoz HYB023H HYB024H Hátsó csatlakozókhoz HYB025H HYB026H Direkt bekötőkhöz HYB027H HYB028H HYB022H HYB024H A műszaki változtatás joga fenntartva 9

29 Kompakt megszakítók és kapcsolók x250, tartozékok Hátsó csatlakozások Megnevezés Cikkszám Cikkszám 3 vagy 4 darabos készlet HYB03H HYB032H HYB03H Szemes saruk Megnevezés Szemes saruk 35 mm², Ø 8,5 mm Szemes saruk 50 mm², Ø 8,5 mm Szemes saruk 70 mm², Ø 8,5 mm Szemes saruk 95 mm², Ø 8,5 mm Szemes saruk 20 mm², Ø 8,5 mm Szemes saruk 50 mm², Ø 8,5 mm Cikkszám HYA088H HYA089H HYA090H HYA09H HYB092H HYB094H 20 A műszaki változtatás joga fenntartva

30 Kompakt megszakítók és kapcsolók x250 Kompakt megszakítók 220/240V AC IEC HNB Icu 85 ka 40 ka Ics 40 ka 20 ka 380/45V AC IEC PUSH TO TRIP Megszakító és terheléskapcsoló A védelem beállítása ➀ ➁ 6 TRIP 0,63 6 0,8 8 0 PUSH TO TRIP 5 l r (xin) l i (xin) 3 6 Termikus beállítás 0,63-tól x ln -ig Mágneses beállítás 6-tól 3 x ln-ig (00-200A) 5-től x ln-ig (250 A) A 250A Ir (x In) ➀ 0,63-0,8 - x In Ii (x In) ➁ x In x In x In/Ii ➂ 0-00% 0-60% %0 00% ,8 xin / Ii 3 0 l i (xin) 0,63 l r (xin) ➂ ➁ ➀ A műszaki változtatás joga fenntartva 2

31 Kompakt megszakítók és kapcsolók x250 Védelmi jelleggörbe Kompakt megszakítók x Kapcsolási Temps de déclenchement idő (s) Déclenchement Hideg indítás à froid Déclenchement à Meleg chaud indítás (courant nominal) xin Energiakorlátozási jelleggörbe (átengedett energia) Kompakt megszakítók x250 Áramkorlátozási diagram (átengedett csúcsáram) Kompakt megszakítók x A 0, A 0,3 I t (x 0 A s) Ip (ka) 0 0,9 0,8 0,7 0, Icc (ka) 0. 0, Icc Icc (ka) (ka) A műszaki változtatás joga fenntartva

32 Kompakt megszakítók és kapcsolók x250 Méretek Kompakt megszakítók x (3 P) 40 (4 P) A (mm) B (mm) C (mm) 04, , PUSH TO TRIP Megszakító és terheléskapcsoló Kapocstakaró egyenes fázisbővítőkhöz A C A (mm) B (mm) C (mm) B 05 54, ,5 64 PUSH TO TRIP A műszaki változtatás joga fenntartva 23

33 Kompakt megszakítók és kapcsolók x250 Tartozékok Kapocstakaró fázisszéthúzóhoz A 64 A (mm) B (mm) C (mm) B 47,5 54, ,5 64 PUSH TO TRIP Kapocstakaró hátsó csatlakozáshoz A C B A (mm) B (mm) C (mm) PUSH TO TRIP Kapocstakaró direkt bekötőhöz A C B A (mm) B (mm) C (mm) 05 28, , A műszaki változtatás joga fenntartva

34 Kompakt megszakítók és kapcsolók x250 Csatlakozások Egyenes fázisbővítők, és fázisszéthúzók Ø 65 2 Nm 65 2 Nm Megszakító és terheléskapcsoló PUSH TO TRIP PUSH TO TRIP Ø , ,5 Ø Hátsó csatlakozók mm 92 A műszaki változtatás joga fenntartva 25

35 Kompakt megszakítók és kapcsolók x250 Csatlakozás direktbekötővel 20 maxi. 6H 5540.a min. 35 mm² min. 35 mm² max. 50 mm² max. 85 mm² mm² - 50 mm² = 25 Nm 60 mm² - 85 mm² = 25 Nm Csatlakozás szemessaruval Ø mm max. 25 mm Max. max Nm Fáziselválasztók A műszaki változtatás joga fenntartva

36 Kompakt megszakítók és kapcsolók x250 Tartozékok Direkt forgó hajtás A 6 48,5 45 PUSH TO TRIP 0,8 53,7 Megszakító és terheléskapcsoló Hosszabbított forgó hajtás 2 (3 P) 05 (4 P) 40 07, PUSH TO TRIP 0,8 8,5 Motoros hajtás Névleges üzemi feszültség Üzemi áramerősség (A) Indulási áramerősség (A) Működési mód Működési idő (s) Működési feltételek Min. energiaigény Dielektromos tulajdonságok 24V DC ok V AC ok 24V DC V AC 4 24V DC V AC 8 ON 0, OFF 0, RESET 0, direkt hajtás 00V, 0.A, nyitási feszültség 44V, áram 4mA 300 VA minimum 24V DC 000 V AC V AC 500 V AC A műszaki változtatás joga fenntartva 27

37 Kompakt megszakítók és kapcsolók x250 Kiegészítők Működési kiegészítők a megszakítókhoz és védelem nélküli kapcsolókhoz 6 TRIP PUSH TO TRIP Segédérintkezők és kioldók beépítési lehetőségei AX Segédérintkezők t e AX 4 P 3 P Munkaáramú kioldó AX AX AL SH / UV AL Jelzőérintkezők AL UV UV Feszültségcsökkenési kioldó DUVR Késleltetett feszültségcsökkenési kioldó 28 A műszaki változtatás joga fenntartva

38 Áram-védőkapcsolók x250 Jellemzők Reset gomb: Jelzi az áramvédő kioldását és újraindítás előtt ezzel kell nyugtázni a készüléket. Tesztgomb, különböző funkciók ellenőrzésére: Lehetővé teszi a megszakító - áramvédő kapcsolat működésének elektromos ellenőrzését Mechanikai tesztgomb: Lehetővé teszi a megszakító - áramvédő kapcsolat működésének mechanikai ellenőrzését Az áram-védőkapcsolók kompakt készülékekre szerelve biztos védelmet nyújtanak mind a földzárlatok, mind pedig a közvetett vagy közvetlen áramütés ellen. A fölzárlatvédelmi készülékek védettek a tranziens áramok által okozott kellemetlen kioldásokkal szemben. Képesek érzékelni a szinuszos váltó- és a lüktető egyenáramot (A típus ), továbbá elkerülhetők a hálózati zavarok miatti hibás kioldások is (HI típus - magas védettségű) LED, az alapbeállítás szerinti áramerősségeket jelzi: zöld fény jelzi a megfelelő működést, 25 % (narancs) és 50% (piros) IΔn-nél A távleoldást és 50% IΔn-nél az előre figyelmeztetést is jelzi az alábbi kontaktusok segítségével: V Megszakító és terheléskapcsoló V 2 Szivárgó áram (lδn) és késleltetés (Δt) beállítása Földzárlat-védelmi (Fi) relé működése 2 betáp incoming N L L2 L3 0,3 0, 3 0,03 0 I n (A) 0,5 0,3 0,06 0,5 Inst. t (s) 5 0,3 0, 0, I n (A) 0,5 0,3 0,06 0,5 Inst. t (s) ON elektronikus electronic CA 50% test teszt button gomb 25A 250A N L L2 L3 elmenő outgoing A (I n) S ( t) 0,03 0, 0,3 3 6 Azonnali OK OK OK OK OK OK 0,06 nem OK OK OK OK OK 0,5 nem OK OK OK OK OK 0,3 nem OK OK OK OK OK 0,5 nem OK OK OK OK OK nem OK OK OK OK OK A műszaki változtatás joga fenntartva 29

39 PUSH TO TRIP PUSH TO TRIP PUSH TO TRIP Áram-védőkapcsolók x250 Áram-védőkapcsolók (Fi-relék) szerelése ➀ ON ON ➁ 5 mm 6 2 Nm ➂ ➃ Méretek , , , , A műszaki változtatás joga fenntartva

40 Kompakt megszakítók h250 Öntöttházas megszakítók h250 Mechanikus teszt gomb, lezárható, plombálható beállítások Elektronikus kioldó egység LSI: Hosszú késleltetés (termikusnak megfelelő) állítható: Ir = 0,4-től x ln Rövid késleltetés (mágnesesnek megfelelő) állítható: 2,5-től 0 x Ir késleltetési idő: 0, - 0,2 s és Beköthető vezetők: Sarus csatlakozás közvetlenül a réz kábel kapcson, maximális szélesség: 25 mm. IEC szabványnak megfelel. h250 50kA LSI kompakt megszakítók HNC250H zárlati megszakító képesség Icu: 50 ka (400/45 V AC) Ics: 25kA állítható termikus- Ir=0,4 - x ln állítható mágneses kioldás 2,5-0 x Ir Megnevezés In Cikkszám Cikkszám h250 50kA LSI kompakt megszakító 6-40A HNC040H HNC04H h250 50kA LSI kompakt megszakító 50-25A HNC25H HNC26H h250 50kA LSI kompakt megszakító A HNC250H HNC25H Megszakító és terheléskapcsoló h250 70kA LSI kompakt megszakítók zárlati megszakító képesség Icu: 70 ka (400/45 V AC) Ics: 70kA állítható termikus- Ir=0,4 - x ln állítható mágneses kioldás 2,5-0 x Ir HEC250H Megnevezés In Cikkszám Cikkszám h250 70kA LSI kompakt megszakító 6-40A HEC040H HEC04H h250 70kA LSI kompakt megszakító 50-25A HEC25H HEC26H h250 70kA LSI kompakt megszakító A HEC250H HEC25H A műszaki változtatás joga fenntartva 3

41 Kompakt megszakítók h250, tartozékok Segédérintkezők Állásjelző segédérintkező: jelzi a készülék pozícióját (be/ki) Jelzőérintkező: a készülék kapcsolását jelzi Kiegészítők csatlakoztatása Beköthető vezetők: 0,75mm² hajlékony vagy merev kábel Opcionálisan a kapcsokba köthető vezetők 0,5-től,5 mm²-ig. Munkaáramú kioldók Megszakítók és kapcsolók távleoldását teszi lehetővé. Működési feszültség: 0,7 -, Un Feszültségcsökkenési kioldó Ha a feszültség szintje a névleges 35-70%-a közé esik, a készüléket oldja.visszakapcsolás 0,85 x Un-től lehetséges. Közvetlen forgó hajtás - lakatolható - elülső takarással és fogantyúval ellátva - külön csavar nélkül rögzíthető Kivezetett forgó hajtás - IP 55 - tengellyel és fogantyúval Segédérintkezők AX, AL NO + NC HXA02H HXA024H Megnevezés Állásjelző segédérintkező, váltó (be/ki), AX 250V AC / 3A; 25V DC / 0,4A Jelzőérintkező, váltó, AL 250V AC / 3A; 25V DC / 0,4A Alacsony szintű segédérintkező (be/ki), AX 25V AC Alacsony szintű jelzőérintkező, AL 25V AC Cikkszám HXC02H HXC024H HXC025H HXC026H Munkaáramú kioldó SH Megnevezés Cikkszám 24 V DC HXC00H 48 V DC HXC002H V AC HXC003H V AC HXC004H V AC HXC005H HXC004H Feszütségcsökkenési kioldó UV Megnevezés Cikkszám 24 V DC HXC0H V AC HXC03H V AC HXC04H V AC HXC05H HXC04H Késleltetett feszültségcsökkenési kioldó DUVR Megnevezés Cikkszám 24 V DC HXC05H 0-20 V AC HXC053H V AC HXC054H V AC HXC055H 32 A műszaki változtatás joga fenntartva

42 Kompakt megszakítók h250, tartozékok Közvetlen forgó hajtás Megnevezés Lakatolható fogantyú, 5-8 mm max. lakat átmérő Cikkszám HXC030H HXC030H Hosszabbított forgó hajtás Megnevezés Lakatolható fogantyú, 5-8 mm max. lakat átmérő Kiegészítő lakatokhoz A készülékre szerelhető, a fogantyú lezárásához 3db, max. 8mm átmérőjű lakat részére Cikkszám HXC03H Megszakító és terheléskapcsoló Megnevezés Kiegészítő lakatokhoz Cikkszám HXC039H HXC039H Motoros hajtás Megnevezés Cikkszám 24 V DC HXC040H V AC HXC042H HXC042H Reteszelés Megnevezés Bovdenes típus Cikkszám HXC065H A műszaki változtatás joga fenntartva 33

43 Kompakt megszakítók h250, tartozékok HYC004H Direkt bekötők Megnevezés Cikkszám Cikkszám Réz direkt bekötők HYC003H HYC004H Csatlakozó hosszabbítók HYC0H Megnevezés Cikkszám Cikkszám Fázisszéthúzók HYC0H Egyenes csatlakozók HYC00H HYC00H Kapocstakarók Megnevezés Cikkszám Cikkszám Egyenes fázisbővítőkhöz (csak LSI-hez) HYC02H HYC022H Fázisszéthúzókhoz (csak TM-hez) HYG02H HYG022H Hátsó csatlakozókhoz HYC025H HYC026H Direkt bekötőkhöz HYC027H HYC028H HYC22H Hátsó csatlakozások Megnevezés Cikkszám Cikkszám Hátsó csatlakozások HYC03H HYC032H HYC03H 34 A műszaki változtatás joga fenntartva

44 Kompakt megszakítók h250 Kompakt megszakítók HNC HEC 220/240 V AC (ka) 380/45 V AC (ka) 660/690 V AC (ka) Icu ,5 Icu ,5 Icu Icu Mágneses és termikus beállítások 0, ,63 0 Ir (x In) Ii (x In) Termikus beállítás 0,63-tól x ln -ig Elektronikus kioldó egység (LSI) beállításai Mágneses beállítás 6-tól 0 x ln-ig (250A) 6-tól 3 x ln-ig (60 és 200 A) 6-tól 2 x ln-ig (32, 63, 00 és 25A) Megszakító és terheléskapcsoló L - "Long delay": hosszú késleltetés - túlterhelés elleni védelem: Ir és tr beállítása S - "Short delay": rövid késleltetés - rövidzárlat elleni védelem: lsd és tsd beállítása I - "Instantaneous": azonnali < 0ms rövidzárlat esetén: 2,5-0 x lr Felhasználás Jellemzők (*) 2 T Ir állítható Generátor védelem 3 P 4 P. pozíció., 4. és 7. poz. 0,9 0,8 0,95 0,63 0,5 0, 4 xin IR (A) Ir (A) PICK UP Characteristics 2 Normál védelem Motor védelem 2. és 3. poz. 4. és 5. poz. 2., 5. és 8. poz. 3., 6. és 9. poz. x Ir I In A LSI ➀ Ir (x In) ➁ Karakterisztikák hosszú idejű késleltetés rövid idejű késleltetés azonnali hosszú idejű késleltetés rövid idejű késleltetés azonnali védelem Ir (x In) tr (s) Isd (xir) tsd (s) li (xlr) Ir (x In) tr (s) Isd (xir) tsd (s) li (xlr) nullavezető 0,4 OK OK 0,5 OK OK 0,63 OK OK 0,8 OK OK 0,9 OK OK 0,95 OK OK OK OK s 2xIr-nél 2,5 0, 4 s 2xIr-nél 2,5 0, 4 nincs 2 2s 2xIr-nél (max 2s 2xIr-nél 5 (max x In) 7,5s 6xIr-nél 0 0,2 0 x In) 4 5s 6xIr-nél 0 s 2xIr-nél 2,5 0, 50% 5 7,5s 6xIr-nél 0,2 2s 2xIr-nél 0 6 7,5s 6xIr-nél 2,5 0,2 7 s 6xIr-nél 2,5 0, 00% 8 2s 2xIr-nél 5 9 2s 2xIr-nél 0 0,2 A műszaki változtatás joga fenntartva 35

45 Kompakt megszakítók h250 Védelmi jelleggörbe h250 LSI kompakt megszakító Temps Kapcsolási de déclenchement idő (s) (s) , 2, 3, %Ir Termikus áram Ir x In 0,4 0,5 0,63 0,8 0,9 0,95 Karakterisztikák Normál No. L Tr (s) S Isd x Ir 2,5 tsd (s) 0, I li x Ir % x Ir 600 % x Ir 2, , 0, 0, 4 (max 3 x In) 5 7,5 0 0,2 36 A műszaki változtatás joga fenntartva

46 Kompakt megszakítók h250 Védelmi jelleggörbe h250 LSI kompakt megszakító Temps Kapcsolási de déclenchement idő (s) (s) 00 0, 4, 7 2, 5, 8 3, 6, 9 Megszakító és terheléskapcsoló %Ir Termikus áram Ir x In 0,4 0,5 0,63 0,8 0,9 0,95 Jellemzők No L Tr (s) s 2 s 7,5 s s 2 s 7,5 s s 2 s 7,5 s 200 % x Ir 600% x Ir 200 % x Ir 600% x Ir 200 % x Ir 600% x Ir S Isd x Ir 2, , ,5 5 0 (s) 0, 0,2 0, 0,2 0, 0,2 I x Ir 4 (max 3 x In) Nullvezető védelem nincs 0,5 A műszaki változtatás joga fenntartva 37

47 Kompakt megszakítók h250 Energiakorlátozási jelleggörbe (átengedett energia) Kompakt megszakítók h I t (x 0 A s) 0 6 HNC... 50kA-ig HEC... 70kA-ig Icc (ka) Áramkorlátozási jelleggörbe (átengedett csúcsáram) Kompakt megszakítók h ,25 0,3 0 0,7 0,5 Ip (ka) 0,9 0,8 HNC... 50kA-ig HEC... 70kA-ig 0. 0, Icc Icc (ka) (ka) A műszaki változtatás joga fenntartva

48 Kompakt megszakítók h250 Méretek Kompakt megszakítók A 25,5 A (mm) PUSH TO TRIP Megszakító és terheléskapcsoló Tartozékok Kapocstakaró egyenes fázisbővítőkhöz A A (mm) Kapocstaktaró a hátsó csatlakozásokhoz 7,5 A 96 A (mm) A műszaki változtatás joga fenntartva 39

49 Kompakt megszakítók h250 Csatlakozók Egyenes fázisbővítők és -széthúzók 29,5 Ø ,7 Nm Kábelsarus csatlakozás Ø ,7 Nm Csatlakozás direktbekötővel 2 20 max. 9 Nm min. 35 mm² min. 35 mm² max. 20 mm² max. 20 mm² 5 9 Nm 40 A műszaki változtatás joga fenntartva

50 Kompakt megszakítók h250 Hátsó csatlakozások Megszakító és terheléskapcsoló 0 9 6,8 Nm Tartozékok Közvetlen forgó hajtás C 93 C (mm) A műszaki változtatás joga fenntartva 4

51 Kompakt megszakítók h250 Meghosszabbított forgó hajtás (3 P) 05 (4 P) , ,8 2,5 358 Motoros hajtás Névleges üzemi 24V DC ok feszültség V AC ok Működési áram (A) 24V DC V AC 4 Indulási áram (A) 24V DC V AC 8 Működési mód direkt hajtás ON 0, Működési idő (s) OFF 0, RESET 0, Működési feltételek 00V, 0.A, nyitási feszültség 44V, áram 4mA Min. energiaigény 300 VA minimum 24V DC 000 V AC Dielektromos tulajdonságok V AC 500 V AC 42 A műszaki változtatás joga fenntartva

52 Kompakt megszakítók h250 Kiegészítők Működési kiegészítők a megszakítókhoz és védelem nélküli kapcsolókhoz TRIP 2 6 Megszakító és terheléskapcsoló Segédérintkezők és kioldók beépítési lehetőségei 4 P 3 P AX Segédérintkező AX SH Munkaáramú kioldó SH HXC 02 H HXC 025 H AX AL SH / UV AL HXC 024 H HXC 026 H UV UV Feszültségcsökkenési kioldó AL Jelzőérintkező DUVR Késleltetett DUVR feszültségcsökkenési kioldó A műszaki változtatás joga fenntartva 43

53 Kompakt megszakítók és kapcsolók h400-h630 Öntöttházas kompakt megszakítók h400-h630-as sorozat Elektronikus kioldó egység LSI: - hosszú késleltetés (termikusnak megfelelő) állítható: Ir = 0,4-től x ln - rövid késleltetés (mágnesesnek megfelelő) állítható: 2,5-től 0 x Ir (400A) 2,5-től 8 x Ir (630A) késleltetési idő: 0, - 0,2 s és (állítható nullavédelem 0-50% - 00 %). Mechanikus teszt gomb, lezárható beállítások. Beköthető vezetők: Sarus csatlakozás közvetlenül a réz kábel kapcson, maximális szélesség: 30mm. IEC szabványnak megfelel Kioldó nélküli kapcsolók Lehetővé teszik a távoli kapcsolást kioldók használatával (választható) IEC szabványnak megfelel. AC 23A / DC 22A Áram-védőkapcsoló blokkok az x630 (LSI) eszközökhöz. A készülékek aljára rögzíthető bővítmények. Fix változat 300mA érzékenységgel, és azonnali kioldással. Állítható változat: érzékenysége 30mA - 6A, valamint azonnali - s-os kioldás között állítható. Elektronikus tesztgomb a funkciók ellenőrzésére. Mechanikus teszt gomb LED illetve mechanikus kijelző a kioldási és megelőzési figyelmeztetéshez. (20-50% lδn) Pulzáló egyenáramú (A), valamint szennyezett váltóáramú (HI - megerősített ellenállású) hálózatokra való készülékek. IEC szabványnak megfelel h630 50kA LSI kompakt megszakítók zárlati megszakító képesség Icu: 50 ka (400/45 V AC) Ics: 50kA HND630H Megnevezés In Cikkszám Cikkszám h630 50kA LSI kompakt megszakító 250A HND250H HND25H h630 50kA LSI kompakt megszakító 400A HND400H HND40H h630 50kA LSI kompakt megszakító 630A HND630H HND63H h630 70kA LSI kompakt megszakítók zárlati megszakító képesség Icu: 70 ka (400/45 V AC) Ics: 50kA Megnevezés In Cikkszám Cikkszám h630 70kA LSI kompakt megszakító 250A HED250H HED25H h630 70kA LSI kompakt megszakító 400A HED400H HED40H h630 70kA LSI kompakt megszakító 630A HED630H HED63H Kioldó nélküli kapcsolók h400-h630-as sorozat alkalmazható: AC22A / AC 23A üzemre Icw (0,3s)= 5kA Megnevezés In Cikkszám Cikkszám h400 kioldó nélküli kapcsoló 400A HCD400H HCD40H h630 kioldó nélküli kapcsoló 630A HCD630H HCD63H Áram-védőkapcsoló (Fi-relé), csak h630-hoz állítható érzékenység ln: 0,03-0, - 0, A állítható kioldás: azonnali, illetve késleltetés: 0,06s - 0,5s - 0,3s - 0,5s - s HBD40H Megnevezés In Cikkszám Áram-védőkapcsoló blokk h630 készülékekhez 400A HBD40H Áram-védőkapcsoló blokk h630 készülékekhez 500A HBD63H 44 A műszaki változtatás joga fenntartva

54 Kompakt megszakítók és kapcsolók h400-h630, tartozékok Segédérintkezők Állásjelző segédérintkező: jelzi a készülék pozícióját (be/ki) Jelzőérintkező: a készülék kapcsolását jelzi Kiegészítők csatlakoztatása Beköthető vezetők: 0,75 mm² hajlékony vagy merev kábel Opcionálisan a kapcsokba köthető vezetők 0,5-től,5 mm²-ig. Munkaáramú kioldók Megszakítók és kapcsolók távleoldását teszi lehetővé. Működési feszültség: 0,7 -, Un Feszültségcsökkenési kioldó Ha a feszültség szintje a névleges 35-70%-a közé esik, a készüléket oldja.visszakapcsolás 0,85 x Un-től lehetséges. Közvetlen forgó hajtás - lakatolható - elülső takarással és fogantyúval ellátva - külön csavar nélkül rögzíthető Kivezetett forgó hajtás - IP 55 - tengellyel és fogantyúval Segédérintkezők AX, AL HXA02H HXA024H NO + NC Megnevezés Állásjelző segédérintkező, váltó (be/ki), AX 250V AC / 3A; 25V DC / 0,4A Jelzőérintkező, váltó, AL 250V AC / 3A; 25V DC / 0,4A Alacsony szintű segédérintkező (be/ki), AX 25V AC Alacsony szintű jelzőérintkező, AL 25V AC Cikkszám HXC02H HXC024H HXC025H HXC026H Megszakító és terheléskapcsoló Munkaáramú kioldó SH Megnevezés Cikkszám 24 V DC HXC00H 48 V DC HXC002H V AC HXC003H V AC HXC004H V AC HXC005H HXC004H Feszütségcsökkenési kioldó UV Megnevezés Cikkszám 24 V DC HXC0H V AC HXC03H V AC HXC04H V AC HXC05H HXC04H Késleltetett feszültségcsökkenési kioldó DUVR Megnevezés Cikkszám 24 V DC HXC05H 0-20 V AC HXC053H V AC HXC054H V AC HXC055H A műszaki változtatás joga fenntartva 45
