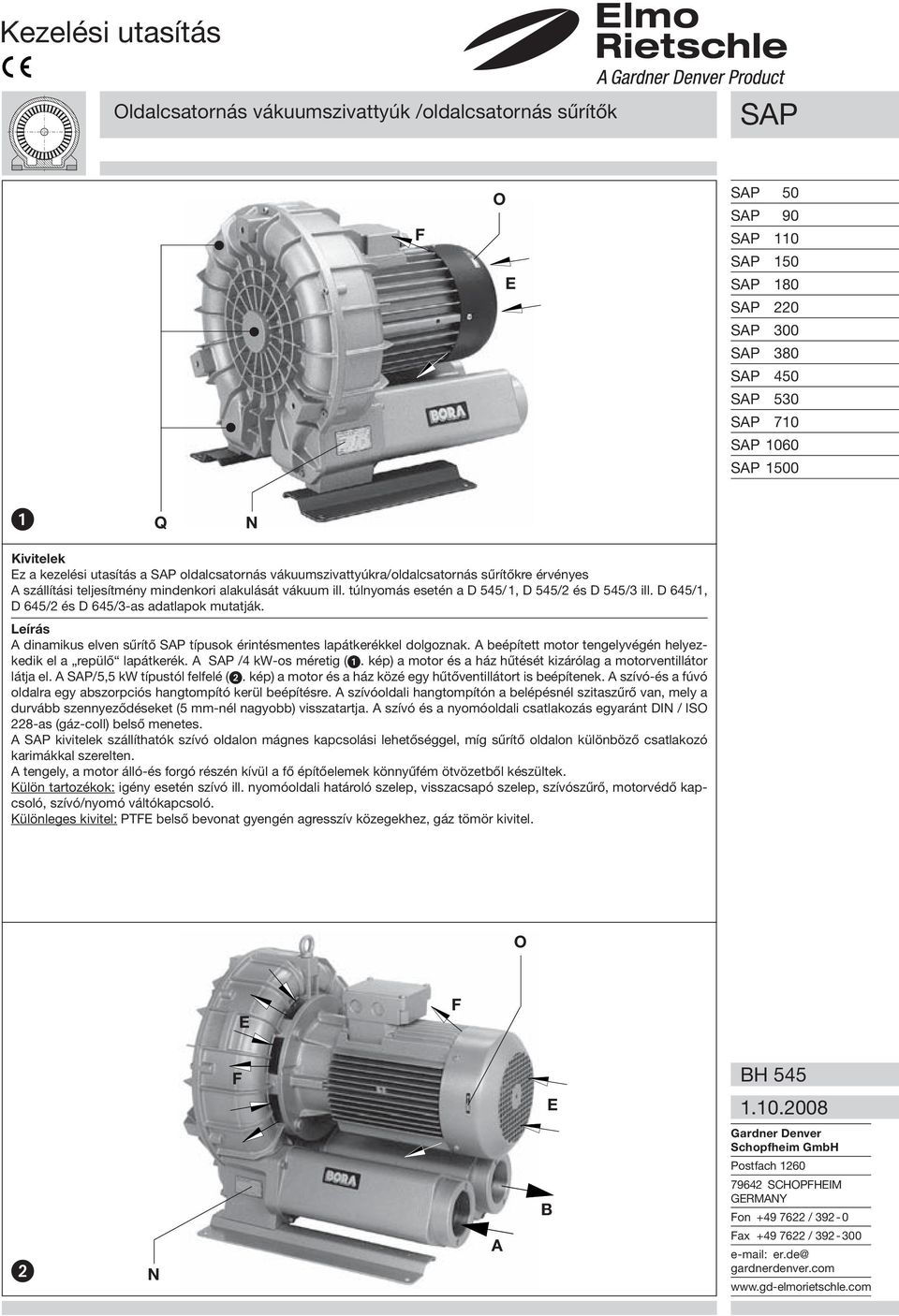

1 Kezelési utasítás Oldalcsatornás vákuumszivattyúk /oldalcsatornás sűrítők SAP F O E SAP 50 SAP 90 SAP 110 SAP 150 SAP 180 SAP 220 SAP 300 SAP 380 SAP 450 SAP 530 SAP 710 SAP 1060 SAP 1500 Q N Kivitelek Ez a kezelési utasítás a SAP oldalcsatornás vákuumszivattyúkra/oldalcsatornás sűrítőkre érvényes A szállítási teljesítmény mindenkori alakulását vákuum ill. túlnyomás esetén a D 545/1, D 545/2 és D 545/3 ill. D 645/1, D 645/2 és D 645/3-as adatlapok mutatják. Leírás A dinamikus elven sűrítő SAP típusok érintésmentes lapátkerékkel dolgoznak. A beépített motor tengelyvégén helyezkedik el a repülő lapátkerék. A SAP /4 kw-os méretig (. kép) a motor és a ház hűtését kizárólag a motorventillátor látja el. A SAP/5,5 kw típustól felfelé (. kép) a motor és a ház közé egy hűtőventillátort is beépítenek. A szívó-és a fúvó oldalra egy abszorpciós hangtompító kerül beépítésre. A szívóoldali hangtompítón a belépésnél szitaszűrő van, mely a durvább szennyeződéseket (5 mm-nél nagyobb) visszatartja. A szívó és a nyomóoldali csatlakozás egyaránt DIN / ISO 228-as (gáz-coll) belső menetes. A SAP kivitelek szállíthatók szívó oldalon mágnes kapcsolási lehetőséggel, míg sűrítő oldalon különböző csatlakozó karimákkal szerelten. A tengely, a motor álló-és forgó részén kívül a fő építőelemek könnyűfém ötvözetből készültek. Külön tartozékok: igény esetén szívó ill. nyomóoldali határoló szelep, visszacsapó szelep, szívószűrő, motorvédő kapcsoló, szívó/nyomó váltókapcsoló. Különleges kivitel: PTFE belső bevonat gyengén agresszív közegekhez, gáz tömör kivitel. O E F F BH 545 E Gardner Denver Schopfheim GmbH Postfach 1260 N A B SCHOPFHEIM GERMANY Fon / Fax / er.de@ gardnerdenver.com

2 SAP (01) SAP (02) B A A B Q Q Felhasználás Az SAP oldalcsatornás sűrírők ipari körülmények mellett használhatók, az EN DIN 294, 4-es táblázat, 14 éven felüliekre vonatkozó előírásainak betartása mellett. A SAP típusok azonos kivitelben vákuumszivattyúként és sűrítőként használhatók. Alkalmasak max. 90% relatív légnedvességű levegő, és száraz nem agresszív gázok szállítására. Gáz tömör kivitel, mint alternatíva választható, melynél a tömörség a tengelytömítés függvénye, élettartama, pedig az üzemi körülmények függvénye. Tilos veszélyes elegyeket (pl. gyúlékony vagy robbanó gázokat és gőzöket), vízgőzt, agresszív gázokat elszívni! Speciális kivitelek esetében, ahol gyúlékony és agresszív gázok, és gőzök szállítására kerül sor a biztonsági útmutató XH 1-et kell figyelembe venni. Robbanásveszélyes térben üzemeltetni tilos. Környezeti és a szívóoldali hőmérséklet határ értékeinek 5 és 40 0 C között kell lenni. E hőmérsékleti határokon kívül kérjük külön megbeszélni. Gyengén agresszív közegeknél PTFE belső bevonat alkalmazandó. A legmagasabb megengedett nyomáskülönbség (vákuum ill. túlnyomás) a beépített motortól függ, mely az N adattáblán kerül megadásra, ill. az adatlapokról állapítható meg: SAP 50, SAP 90, SAP 110, SAP 150, SAP 180 adatlap D 545/1 ill. D 645/1 SAP 220, SAP 300, SAP 380, SAP 450 adatlap D 545/2 ill. D 645/2 SAP 530, SAP 710, SAP 1060, SAP 1500 adatlap D 545/3 ill. D 645/3 A nyomáskülönbségeken túli üzemeltetés esetén a motort túlterhelés éri. A nyomáskülönbségen túl az N adattáblán megadott áramerősséget is be kell tartani. Mivel a terhelés a szállított közeg sűrűségétől függ a gázok szállításánál más nyomáshatárok érvényesek, mint a levegőnél. Kérjük a gyártónál rákérdezni. Ha a szállítási mennyiség megengedett határon túli fojtásának veszélye fenn áll, akkor nyomás ill. vákuumhatároló szelep beépítése szükséges. Az alapkiviteleket tilos robbanásveszélyes helyiségben működtetni. A belső térre maximálisan megengedett nyomásérték 3,5 bar (abs.). Olyan esetekben, amelyeknél az oldalcsatornás sűrítő figyelmetlenség miatti leállása vagy üzemzavarból adódó kiesése személyekre ill. a berendezésekre veszéllyel járhat, a megfelelő biztonsági intézkedéseket a berendezés oldalról meg kell valósítani. Alkalmazás és felállítás (, kép ) Üzemi hőmérsékleten a Q felületeken 70 0 C feletti hőmérsékletek is keletkezhetnek, ezért e felületek érintését el kell kerülni. A gép felállításánál és különösen a beépítésénél ügyelni kell, hogy az E hűtőlevegő belépés és F hűtőlevegő kilépés a legközelebbi faltól min.10 cm távolságra legyen, hogy a kilépő hűtőlevegő szabadon távozhasson, ne kerülhessen közvetlenül újra beszívásra. A SAP típusok többféle beépítési helyzetben üzemeltethetők. szilárd talajon lábazat leszorítása nélkül is üzemeltethetők. Szerkezetre építés esetén rugalmas elem közbeiktatásával kell felfogatni m-rel a tengerszint feletti felállítás esetén teljesítmény csökkenés lép fel. X

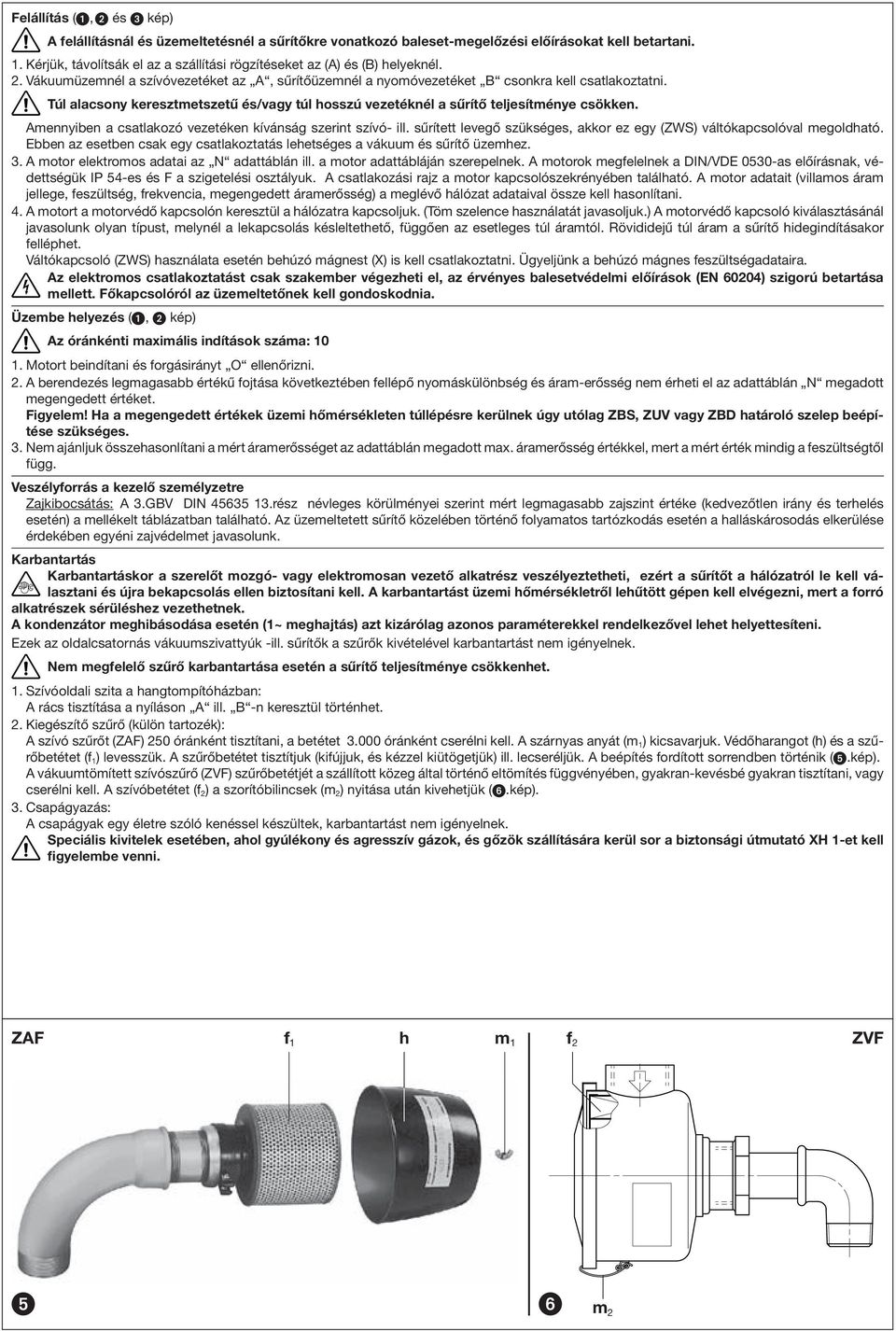

3 Felállítás (, és kép) A felállításnál és üzemeltetésnél a sűrítőkre vonatkozó baleset-megelőzési előírásokat kell betartani. 1. Kérjük, távolítsák el az a szállítási rögzítéseket az (A) és (B) helyeknél. 2. Vákuumüzemnél a szívóvezetéket az A, sűrítőüzemnél a nyomóvezetéket B csonkra kell csatlakoztatni. Túl alacsony keresztmetszetű és/vagy túl hosszú vezetéknél a sűrítő teljesítménye csökken. Amennyiben a csatlakozó vezetéken kívánság szerint szívó- ill. sűrített levegő szükséges, akkor ez egy (ZWS) váltókapcsolóval megoldható. Ebben az esetben csak egy csatlakoztatás lehetséges a vákuum és sűrítő üzemhez. 3. A motor elektromos adatai az N adattáblán ill. a motor adattábláján szerepelnek. A motorok megfelelnek a DIN/VDE 0530-as előírásnak, védettségük IP 54-es és F a szigetelési osztályuk. A csatlakozási rajz a motor kapcsolószekrényében található. A motor adatait (villamos áram jellege, feszültség, frekvencia, megengedett áramerősség) a meglévő hálózat adataival össze kell hasonlítani. 4. A motort a motorvédő kapcsolón keresztül a hálózatra kapcsoljuk. (Töm szelence használatát javasoljuk.) A motorvédő kapcsoló kiválasztásánál javasolunk olyan típust, melynél a lekapcsolás késleltethető, függően az esetleges túl áramtól. Rövididejű túl áram a sűrítő hidegindításakor felléphet. Váltókapcsoló (ZWS) használata esetén behúzó mágnest (X) is kell csatlakoztatni. Ügyeljünk a behúzó mágnes feszültségadataira. Az elektromos csatlakoztatást csak szakember végezheti el, az érvényes balesetvédelmi előírások (EN 60204) szigorú betartása mellett. Főkapcsolóról az üzemeltetőnek kell gondoskodnia. Üzembe helyezés (, kép) Az óránkénti maximális indítások száma: Motort beindítani és forgásirányt O ellenőrizni. 2. A berendezés legmagasabb értékű fojtása következtében fellépő nyomáskülönbség és áram-erősség nem érheti el az adattáblán N megadott megengedett értéket. Figyelem! Ha a megengedett értékek üzemi hőmérsékleten túllépésre kerülnek úgy utólag ZBS, ZUV vagy ZBD határoló szelep beépítése szükséges. 3. Nem ajánljuk összehasonlítani a mért áramerősséget az adattáblán megadott max. áramerősség értékkel, mert a mért érték mindig a feszültségtől függ. Veszélyforrás a kezelő személyzetre Zajkibocsátás: A 3.GBV DIN rész névleges körülményei szerint mért legmagasabb zajszint értéke (kedvezőtlen irány és terhelés esetén) a mellékelt táblázatban található. Az üzemeltetett sűrítő közelében történő folyamatos tartózkodás esetén a halláskárosodás elkerülése érdekében egyéni zajvédelmet javasolunk. Karbantartás Karbantartáskor a szerelőt mozgó- vagy elektromosan vezető alkatrész veszélyeztetheti, ezért a sűrítőt a hálózatról le kell választani és újra bekapcsolás ellen biztosítani kell. A karbantartást üzemi hőmérsékletről lehűtött gépen kell elvégezni, mert a forró alkatrészek sérüléshez vezethetnek. A kondenzátor meghibásodása esetén (1~ meghajtás) azt kizárólag azonos paraméterekkel rendelkezővel lehet helyettesíteni. Ezek az oldalcsatornás vákuumszivattyúk -ill. sűrítők a szűrők kivételével karbantartást nem igényelnek. Nem megfelelő szűrő karbantartása esetén a sűrítő teljesítménye csökkenhet. 1. Szívóoldali szita a hangtompítóházban: A rács tisztítása a nyíláson A ill. B -n keresztül történhet. 2. Kiegészítő szűrő (külön tartozék): A szívó szűrőt (ZAF) 250 óránként tisztítani, a betétet óránként cserélni kell. A szárnyas anyát (m 1 ) kicsavarjuk. Védőharangot (h) és a szűrőbetétet (f 1 ) levesszük. A szűrőbetétet tisztítjuk (kifújjuk, és kézzel kiütögetjük) ill. lecseréljük. A beépítés fordított sorrendben történik (.kép). A vákuumtömített szívószűrő (ZVF) szűrőbetétjét a szállított közeg által történő eltömítés függvényében, gyakran-kevésbé gyakran tisztítani, vagy cserélni kell. A szívóbetétet (f 2 ) a szorítóbilincsek (m 2 ) nyitása után kivehetjük (.kép). 3. Csapágyazás: A csapágyak egy életre szóló kenéssel készültek, karbantartást nem igényelnek. Speciális kivitelek esetében, ahol gyúlékony és agresszív gázok, és gőzök szállítására kerül sor a biztonsági útmutató XH 1-et kell figyelembe venni. ZAF f 1 h m 1 f 2 ZVF m 2

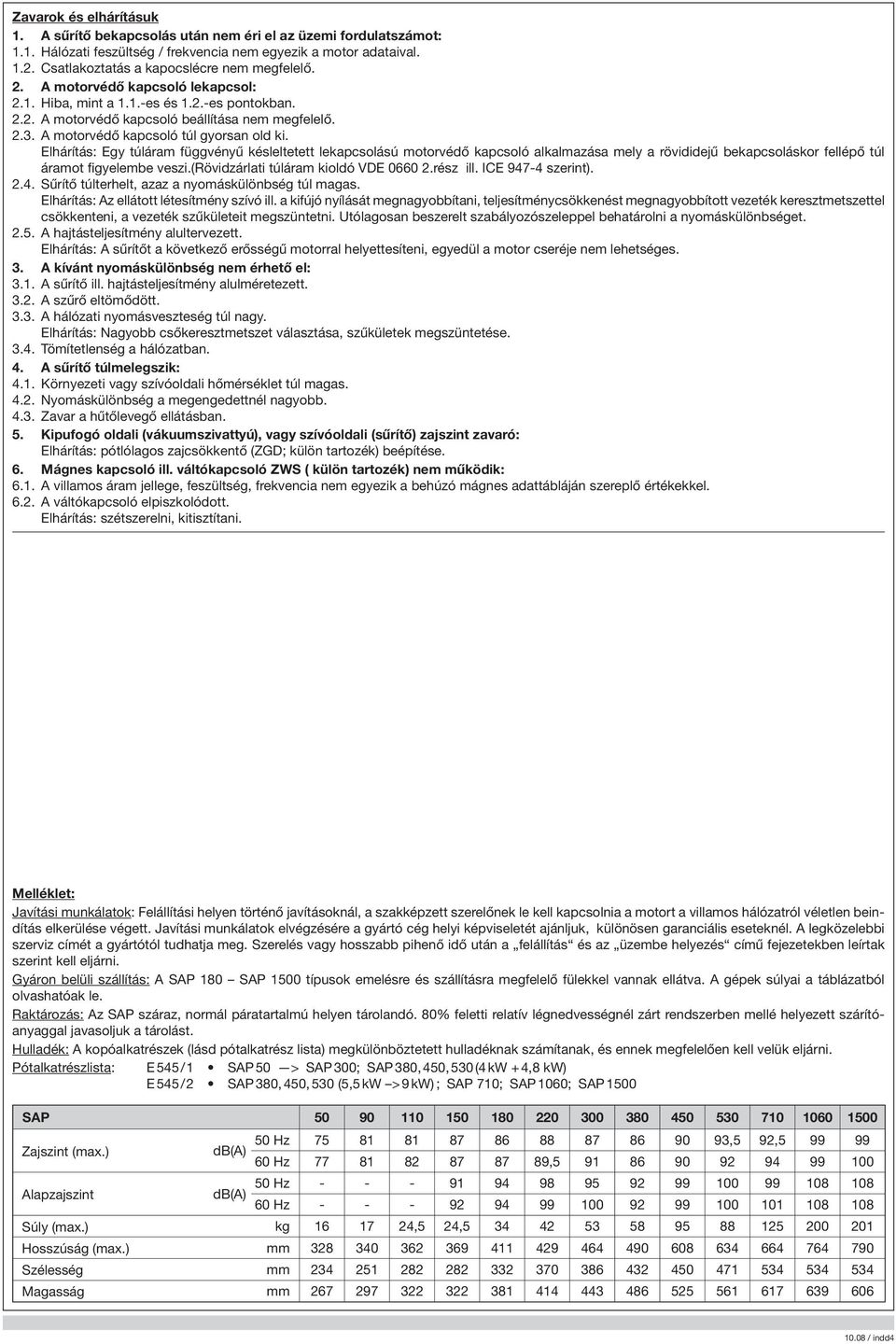

4 Zavarok és elhárításuk 1. A sűrítő bekapcsolás után nem éri el az üzemi fordulatszámot: 1.1. Hálózati feszültség / frekvencia nem egyezik a motor adataival Csatlakoztatás a kapocslécre nem megfelelő. 2. A motorvédő kapcsoló lekapcsol: 2.1. Hiba, mint a 1.1.-es és 1.2.-es pontokban A motorvédő kapcsoló beállítása nem megfelelő A motorvédő kapcsoló túl gyorsan old ki. Elhárítás: Egy túláram függvényű késleltetett lekapcsolású motorvédő kapcsoló alkalmazása mely a rövididejű bekapcsoláskor fellépő túl áramot figyelembe veszi.(rövidzárlati túláram kioldó VDE rész ill. ICE szerint) Sűrítő túlterhelt, azaz a nyomáskülönbség túl magas. Elhárítás: Az ellátott létesítmény szívó ill. a kifújó nyílását megnagyobbítani, teljesítménycsökkenést megnagyobbított vezeték keresztmetszettel csökkenteni, a vezeték szűkületeit megszüntetni. Utólagosan beszerelt szabályozószeleppel behatárolni a nyomáskülönbséget A hajtásteljesítmény alultervezett. Elhárítás: A sűrítőt a következő erősségű motorral helyettesíteni, egyedül a motor cseréje nem lehetséges. 3. A kívánt nyomáskülönbség nem érhető el: 3.1. A sűrítő ill. hajtásteljesítmény alulméretezett A szűrő eltömődött A hálózati nyomásveszteség túl nagy. Elhárítás: Nagyobb csőkeresztmetszet választása, szűkületek megszüntetése Tömítetlenség a hálózatban. 4. A sűrítő túlmelegszik: 4.1. Környezeti vagy szívóoldali hőmérséklet túl magas Nyomáskülönbség a megengedettnél nagyobb Zavar a hűtőlevegő ellátásban. 5. Kipufogó oldali (vákuumszivattyú), vagy szívóoldali (sűrítő) zajszint zavaró: Elhárítás: pótlólagos zajcsökkentő (ZGD; külön tartozék) beépítése. 6. Mágnes kapcsoló ill. váltókapcsoló ZWS ( külön tartozék) nem működik: 6.1. A villamos áram jellege, feszültség, frekvencia nem egyezik a behúzó mágnes adattábláján szereplő értékekkel A váltókapcsoló elpiszkolódott. Elhárítás: szétszerelni, kitisztítani. Melléklet: Javítási munkálatok: Felállítási helyen történő javításoknál, a szakképzett szerelőnek le kell kapcsolnia a motort a villamos hálózatról véletlen beindítás elkerülése végett. Javítási munkálatok elvégzésére a gyártó cég helyi képviseletét ajánljuk, különösen garanciális eseteknél. A legközelebbi szerviz címét a gyártótól tudhatja meg. Szerelés vagy hosszabb pihenő idő után a felállítás és az üzembe helyezés című fejezetekben leírtak szerint kell eljárni. Gyáron belüli szállítás: A SAP 180 SAP 1500 típusok emelésre és szállításra megfelelő fülekkel vannak ellátva. A gépek súlyai a táblázatból olvashatóak le. Raktározás: Az SAP száraz, normál páratartalmú helyen tárolandó. 80% feletti relatív légnedvességnél zárt rendszerben mellé helyezett szárítóanyaggal javasoljuk a tárolást. Hulladék: A kopóalkatrészek (lásd pótalkatrész lista) megkülönböztetett hulladéknak számítanak, és ennek megfelelően kell velük eljárni. Pótalkatrészlista: E 545/1 SAP 50 > SAP 300; SAP 380, 450, 530 (4 kw + 4,8 kw) E 545/2 SAP 380, 450, 530 (5,5 kw > 9 kw) ; SAP 710; SAP 1060; SAP 1500 SAP Zajszint (max.) db(a) 50 Hz ,5 92, Hz , Alapzajszint db(a) 50 Hz Hz Súly (max.) kg ,5 24, Hosszúság (max.) mm Szélesség mm Magasság mm / indd4

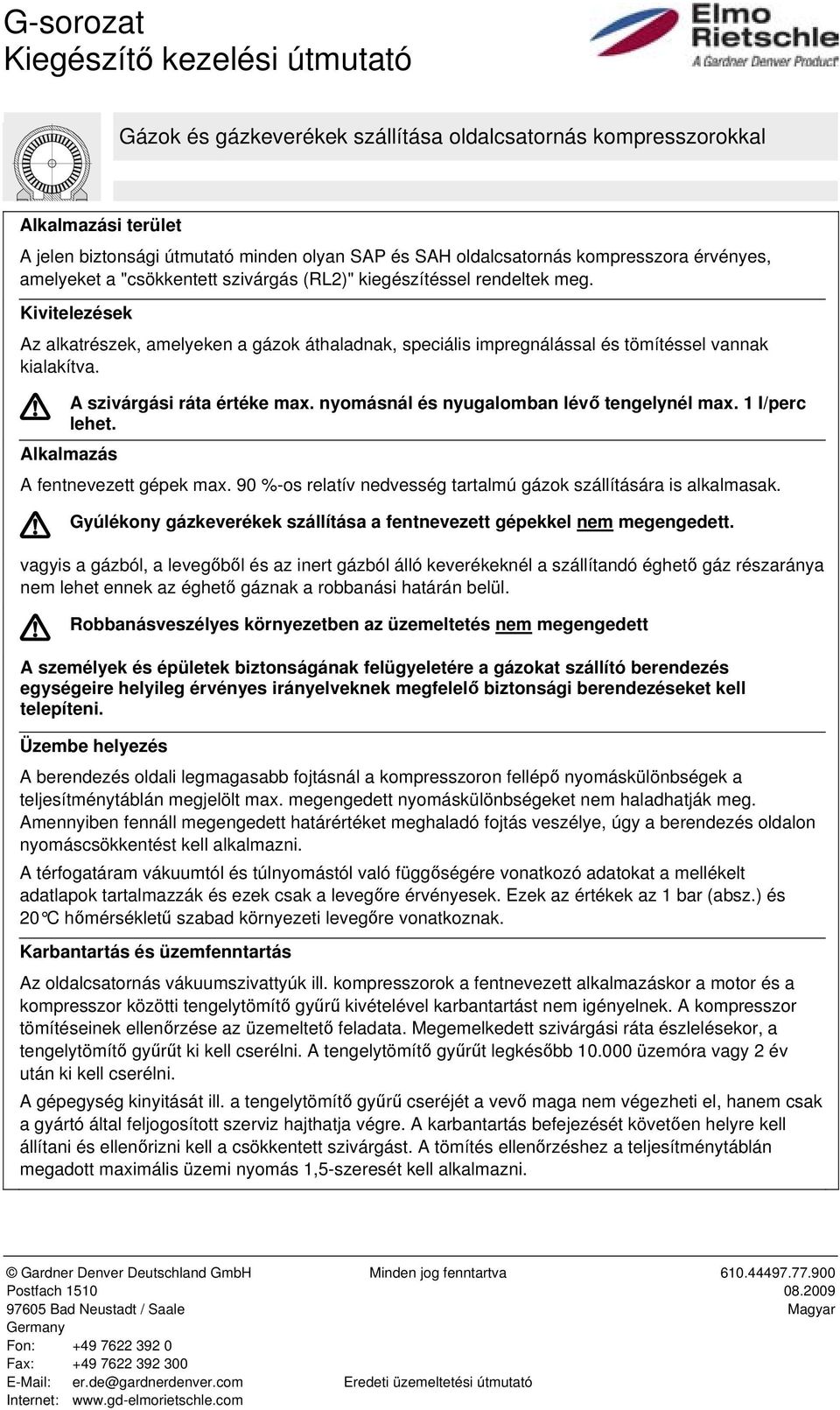

5 G-sorozat Kiegészítő kezelési útmutató Gázok és gázkeverékek szállítása oldalcsatornás kompresszorokkal Alkalmazási terület A jelen biztonsági útmutató minden olyan SAP és SAH oldalcsatornás kompresszora érvényes, amelyeket a "csökkentett szivárgás (RL2)" kiegészítéssel rendeltek meg. Kivitelezések Az alkatrészek, amelyeken a gázok áthaladnak, speciális impregnálással és tömítéssel vannak kialakítva. A szivárgási ráta értéke max. nyomásnál és nyugalomban lévő tengelynél max. 1 I/perc lehet. Alkalmazás A fentnevezett gépek max. 90 %-os relatív nedvesség tartalmú gázok szállítására is alkalmasak. Gyúlékony gázkeverékek szállítása a fentnevezett gépekkel nem megengedett. vagyis a gázból, a levegőből és az inert gázból álló keverékeknél a szállítandó éghető gáz részaránya nem lehet ennek az éghető gáznak a robbanási határán belül. Robbanásveszélyes környezetben az üzemeltetés nem megengedett A személyek és épületek biztonságának felügyeletére a gázokat szállító berendezés egységeire helyileg érvényes irányelveknek megfelelő biztonsági berendezéseket kell telepíteni. Üzembe helyezés A berendezés oldali legmagasabb fojtásnál a kompresszoron fellépő nyomáskülönbségek a teljesítménytáblán megjelölt max. megengedett nyomáskülönbségeket nem haladhatják meg. Amennyiben fennáll megengedett határértéket meghaladó fojtás veszélye, úgy a berendezés oldalon nyomáscsökkentést kell alkalmazni. A térfogatáram vákuumtól és túlnyomástól való függőségére vonatkozó adatokat a mellékelt adatlapok tartalmazzák és ezek csak a levegőre érvényesek. Ezek az értékek az 1 bar (absz.) és 20 C hőmérsékletű szabad környezeti levegőre vonatkoznak. Karbantartás és üzemfenntartás Az oldalcsatornás vákuumszivattyúk ill. kompresszorok a fentnevezett alkalmazáskor a motor és a kompresszor közötti tengelytömítő gyűrű kivételével karbantartást nem igényelnek. A kompresszor tömítéseinek ellenőrzése az üzemeltető feladata. Megemelkedett szivárgási ráta észlelésekor, a tengelytömítő gyűrűt ki kell cserélni. A tengelytömítő gyűrűt legkésőbb üzemóra vagy 2 év után ki kell cserélni. A gépegység kinyitását ill. a tengelytömítő gyűrű cseréjét a vevő maga nem végezheti el, hanem csak a gyártó által feljogosított szerviz hajthatja végre. A karbantartás befejezését követően helyre kell állítani és ellenőrizni kell a csökkentett szivárgást. A tömítés ellenőrzéshez a teljesítménytáblán megadott maximális üzemi nyomás 1,5-szeresét kell alkalmazni. Gardner Denver Deutschland GmbH Postfach Bad Neustadt / Saale Germany Fon: Fax: er.de@gardnerdenver.com Internet: Minden jog fenntartva Eredeti üzemeltetési útmutató Magyar

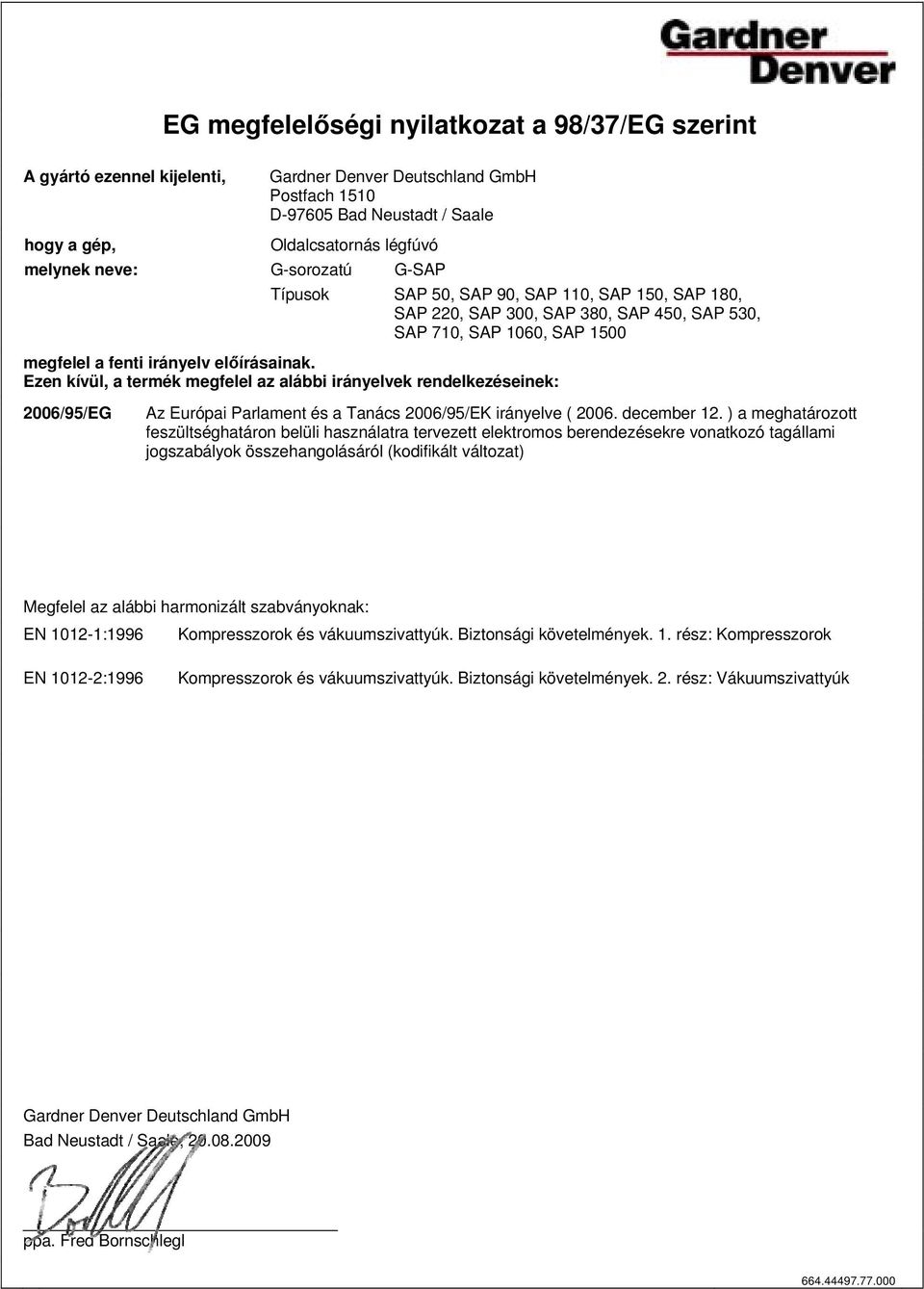

6 EG megfelelőségi nyilatkozat a 98/37/EG szerint A gyártó ezennel kijelenti, hogy a gép, melynek neve: Gardner Denver Deutschland GmbH Postfach 1510 D Bad Neustadt / Saale Oldalcsatornás légfúvó G-sorozatú G-SAP Típusok SAP 50, SAP 90, SAP 110, SAP 150, SAP 180, SAP 220, SAP 300, SAP 380, SAP 450, SAP 530, SAP 710, SAP 1060, SAP 1500 megfelel a fenti irányelv előírásainak. Ezen kívül, a termék megfelel az alábbi irányelvek rendelkezéseinek: 2006/95/EG Az Európai Parlament és a Tanács 2006/95/EK irányelve ( december 12. ) a meghatározott feszültséghatáron belüli használatra tervezett elektromos berendezésekre vonatkozó tagállami jogszabályok összehangolásáról (kodifikált változat) Megfelel az alábbi harmonizált szabványoknak: EN :1996 Kompresszorok és vákuumszivattyúk. Biztonsági követelmények. 1. rész: Kompresszorok EN :1996 Kompresszorok és vákuumszivattyúk. Biztonsági követelmények. 2. rész: Vákuumszivattyúk Gardner Denver Deutschland GmbH Bad Neustadt / Saale, ppa. Fred Bornschlegl
