HÁTI MOTOROS PERMETEZŐ HASZNÁLATI UTASÍTÁS

Átírás

1 HÁTI MOTOROS PERMETEZŐ HASZNÁLATI UTASÍTÁS SP 45-3 WF-3 Figyelmeztetés

2 * * A motor keverék üzemanyaggal működik. A benzin olaj keverék arányát az olajon levő instrukciók határozzák meg, a benzin 95-ös, :25-30 olaj/benzin keverék arányban és az olajnak benzinmotorokhoz való, kétütemű olajnak kell lennie.(szigorúan tilos más típusú olajat használni) * * A motornak bekapcsolás után és leállítás előtt, 3-5 percig terhelés nélkül kell járnia. Szigorúan tilos terhelés nélkül magas fordulatszámon forgatni a motort, azért hogy a motor alkatrészeinek károsodását és a motortest sérülését elkerüljük. * * A tüzet elkerülendő, a motort le kell állítani és tűzforrásoktól messze kell tankolni. Dohányzás és nyílt láng használata szigorúan tilos! Technikai jellemzők a SP 45-3 WF-3 típusra Név Jellemzők SP 45-3WF-3 Vegyszer kiürülési sebessége Teljes méret (mm) 420 x 500 x 690 nettó súly(kg) Permetlétartály kapacitása( L) Üzemanyagtartály kapacitás ( L) Permet keverék (L/min) Por(kg/min) Tartomány ( m) A benzin és motorolaj Az olajon található előírások szerint keverékének térfogataránya Ventilátor sebessége(r/min) Motor típusa Gyújtás típusa Berántós motor Motor gyártmánya Leállítás E40FP - 3Z CDI Berántós motor Nem gyengített fojtás Fő alkalmazási területek

3 A háti motoros permetező a növényvédelem hordozható, hajlékony, nagy hatékonyságú eszköze. Alkalmas növénybetegségek megelőzésére, nagy ültetvényeken és termőföldeken, mint például pamut, búza, rizs, gyümölcs, tea termesztő területeken kártevők kontrollálására. Szintén használható gyomirtó szerek alkalmazására, fertőtlenítésre, járványok megelőzésére, szemcsés fertőtlenítőszer, vagy szemcsés vegyi anyagok kiszórásával. A gép alkalmazható hegyvidéki területen, dombvidéken és olyan helyen is, ahol már régóta mezőgazdasági használat folyik. Fő jellemzők. A gép fő alkatrészei műanyagból készültek, így a gép könnyű. 2. A szerkezet kivitele egyedülálló. Azok az alkatrészek, amelyek érintkeznek a vegyszerekkel, epoxigyantából, vagy rozsdamentes acélból készülnek, ezért korrózióállóak és hosszú életet biztosítanak. 3. A vegyszertartály szájának mérete nagy, így a vegyszerek betöltése könnyű, a vegyszerzsákokat közvetlenül bele lehet tölteni a lyukba. 4. A szerkezet alsó részének dimenziója nagyobb és a gép gravitációs központja alacsony, tehát rendkívül jó a stabilitása. 5. A motor berántós, így egyszerű a működése. A szerkezet védi a magas hőmérsékleten üzemelő alkotórészeket, így biztonságos a használata. 6. A forgó szerkezetet a tömlő és a ventilátor csatlakozásánál alkalmazzák, működtetése könnyű. A tömlő tartós használatra alkalmas. Összeállítási lehetőségek a működtetési lehetőségeknek megfelelően. Permetezés ) Távolítsa el a vegyszertartályon levő szárnyas anyát és vegye le a tartályt. Cserélje ki a Porlasztáshoz való fedelet, permetezéshez való fedélre, majd szerelje össze a vegyszertartályt és csavarozza le a szárnyas anyát, ahogyan az. ábra is mutatja.. ábra:.. csavaranya 2. Porlasztásra alkalmas fedél 2) Vegyszertároló összeállítása Távolítsa el a vegyszertároló alsó fedelét, cserélje ki a nyomó fedélre, ami a gumitömlővel van összeköttetésben(nem szabad elfelejteni levenni a tömítőgyűrűt, ahogyan azt a 3. ábra is mutatja) A fedelet pedig csatlakoztassa a gumitömlőhöz, ahogyan azt a 2. ábra mutatja.

4 2. ábra:. tömítőgyűrű 2.fedél 3.Szűrőháló 4.Cső 5.Gumicső 6. Alsó fedél 7. Leeresztőnyílás 8. Permetezőtányér 3. ábra:. Tömítőgyűrű 2. Csatlakozó 3. Nyomó fedél 3) Csatlakoztassa a permetezőcsövet a géphez, ahogyan azt a 4. ábra mutatja 4. ábra:.csőbilincs(a) 2. Csőbilincs(B) 3. Műanyag tömlő 4. Kézikar 5. Könyökcső 6. Műanyag cső 7. Szórófej 8. Tömlő 9. Cső 2. Porlasztás Vegye le a vegyszertartályt, vegye le a gumi szívócsövet, a gumi lebocsátócsövet, a szívószűrőt, a permetezéshez való fedelet, Nyomó fedelet és csőkötést, váltson a

5 vegyszertartály alsó fedelére, majd csatlakoztassa a porítócsövet, ahogyan azt az 5. és 6. ábra mutatja. 5. ábra:. Csőbilincs 2. Tömlő 3. Csőkötés 4.Csatlakozó cső 5. Porító cső 6. ábra:. Csőbilincs(B) 2. Csatlakozó 3. Könyökcső 4. Csatlakozó cső 5. L-cső 6. Y-cső 3. Anti elektrosztatikus beszerelés A Porlasztás, vagy granulált vegyszerszemcsék kiszórása elektrosztatikusságot okozhat, aminek oka lehet a vegyszer fajtája, léghőmérséklet, légnedvesség, stb. Azért, hogy ezt elkerülje, használja a kiegészítő, biztonsági láncot. Ha a levegő szárazabbá válik, jelentősebb az elektrosztatikus hatás, különösen, ha a Porlasztáshoz vagy a granulált szemcsék kiszórásához a hosszú membrántömlőt használják. Kérjük, ügyeljen erre. 7.ábra Összeszerelés: ahogyan azt a 7. ábra mutatja. A biztonsági lánc egyik végét a fúvócsőbe kell helyezni, hogy szabadon mozoghasson és elérhesse a földet is. A másik végét a vezetékhuzalhoz kell erősíteni, aztán a vezetékhuzalt és a biztonsági láncot csavarral a könyökcsőhöz kell erősíteni. Forgatás

6 . Ellenőrzés ) Ellenőrizze nem lazult-e meg valamelyik gyújtógyertya. 2) Ellenőrizze nem dugult-e el a hűtőnyílás, ezzel elkerülve a működés közbeni túlmelegedést. 3) Ellenőrizze, hogy a légszűrő nem koszos-e, ezzel elkerülve a túl sok üzemanyagkátrány keletkezését, aminek oka a kijövő gáz minősége. 4) Ellenőrizze, hogy a gyújtógyertya blokk-köze mm legyen. 5) Nyomja meg az indítógombot 2-3-szor, hogy lássa, a motor normálisan működik. 2. Üzemanyag-feltöltés ) Üzemanyagot csak akkor szabad beletölteni, ha a motor áll. 2) A benzinnek 95-ösnek kell lennie, az olajnak pedig kétüteműnek kell lennie. A benzin-olaj keverési aránynak 25-30: kell lennie. Rossz minőségű üzemanyag befolyásolja a motor teljesítményét és tönkreteszi a motort. Üzemanyag-feltöltés esetén az üzemanyagszűrőt tilos kivenni, azért, hogy elkerüljük a piszok benzintartályba jutását. 3. Vegyszerfeltöltés ) Permetezés közben, amikor vegyszerfeltöltés történik, a kapcsolónak záróállásban kell lennie, lásd a 8. ábrát. Porlasztás közben a porító fojtószelepe és az üzemanyag fogantyú középállásban kell legyen, különben a gépből kifolyik a vegyszer. 2) Mivel a por halmazállapotú vegyszerek könnyen tömbösödnek, így nem célszerű őket hosszú ideig a vegyszertartályban tárolni. 3) Permetezés közben a vegyszertartály fedelét légmentesen le kell zárni. Por halmazállapotú vegyszer betöltése után a vegyszertartály szájánál levő csavart le kell tisztítani, aztán a vegyszertartály fedelét légmentesen le kell zárni. 8.ábra 4. Hidegindítás Kérjük a következő módon működtesse a gépet: )Kapcsolja be az üzemanyag-kapcsolót, lásd a 9. ábrát 2)Állítsa az üzemanyag-kapcsolót indító helyzetbe. 3)A fojtóreteszt állítsa a full(teljes)pozícióba. 9.ábra 9. ábra:. Légszűrő 2. Fojtóretesz működtető karja 3. Üzemanyag-kapcsoló 4)Nyomja meg az indítót párszor és hagyja lassan visszatérni. Ne hagyja, hogy a működtető kar szabadon térjen vissza, ezzel elkerülve az indító károsodását. 5) A fojtóreteszt állítsa nulla pozícióba és nyomja meg az indítókart, ameddig a motor be nem indul.

7 6) Miután a motor beindult, a fojtóreteszt nyissa meg teljesen 7) Hagyja alacsony fordulatszámon futni a motort 2-3 percig, aztán kezdje el a permetezést, vagy a Porlasztást. 5. A bemelegedett motor indítása ) Hagyja teljesen nyitva a fojtóreteszt. 2) Ha a motor túl sok üzemanyagot vesz fel, hagyja az üzemanyag-kapcsolót teljesen zárva és nyomja meg az indítógombot 5-6-szor. Ezután indítsa be a motort a fent leírtak szerint. 6. Fordulatszám-szabályozás Ha a sebesség nem azonos a működtetőkar működési helyzetében levő fix számával, vagy a motort nem lehet leállítani a működtető kar legalsó pozícióba hozásával, akkor szabályozza be a következők szerint: Lásd a 0. ábrát 0. ábra: velocity up=fordulatszám növelése velocity down= fordulatszám csökkentése tighten=szorítani loosen=lazítani 0.ábra ) Lazítsa meg az ellenanyát 2) A szabályozócsavart csavrja jobbra, hogy csökkentse a sebességet, vagy másik irányba, ha növelni szeretné a sebességet. 3) Miután elvégezte a beállítást, szorítsa meg az ellenanyát. 7. A motor leállítása ) A ködpermetező használata során először kapcsolja ki a vegyszerkapcsolót, aztán állítsa le a motort. 2) A Porlasztás során zárja le az üzemanyagkapcsolót és a porító kapcsolóját. 3) Miután végzett a munkával, kapcsolja ki az üzemanyagkapcsolót, azért, hogy a következő alkalommal elkerülje az indítási nehézségeket. Megjegyzés: A motor működése alatt a tömlő hozzá kell legyen csatolva a géphez, különben a hűtés csökken és a motor károsodhat. Ködpermetezés/Porlasztás ) Ködpemetezés: Lazítsa meg a nyomófedelet, állítsa be a szórófej nyílásának hosszát, hogy alkalmas legyen a ködpermetezés különböző feladataira. Csavarja el a szabályzószelepet, hogy változtatni tudja a permet mennyiségét. Lásd a. ábrát

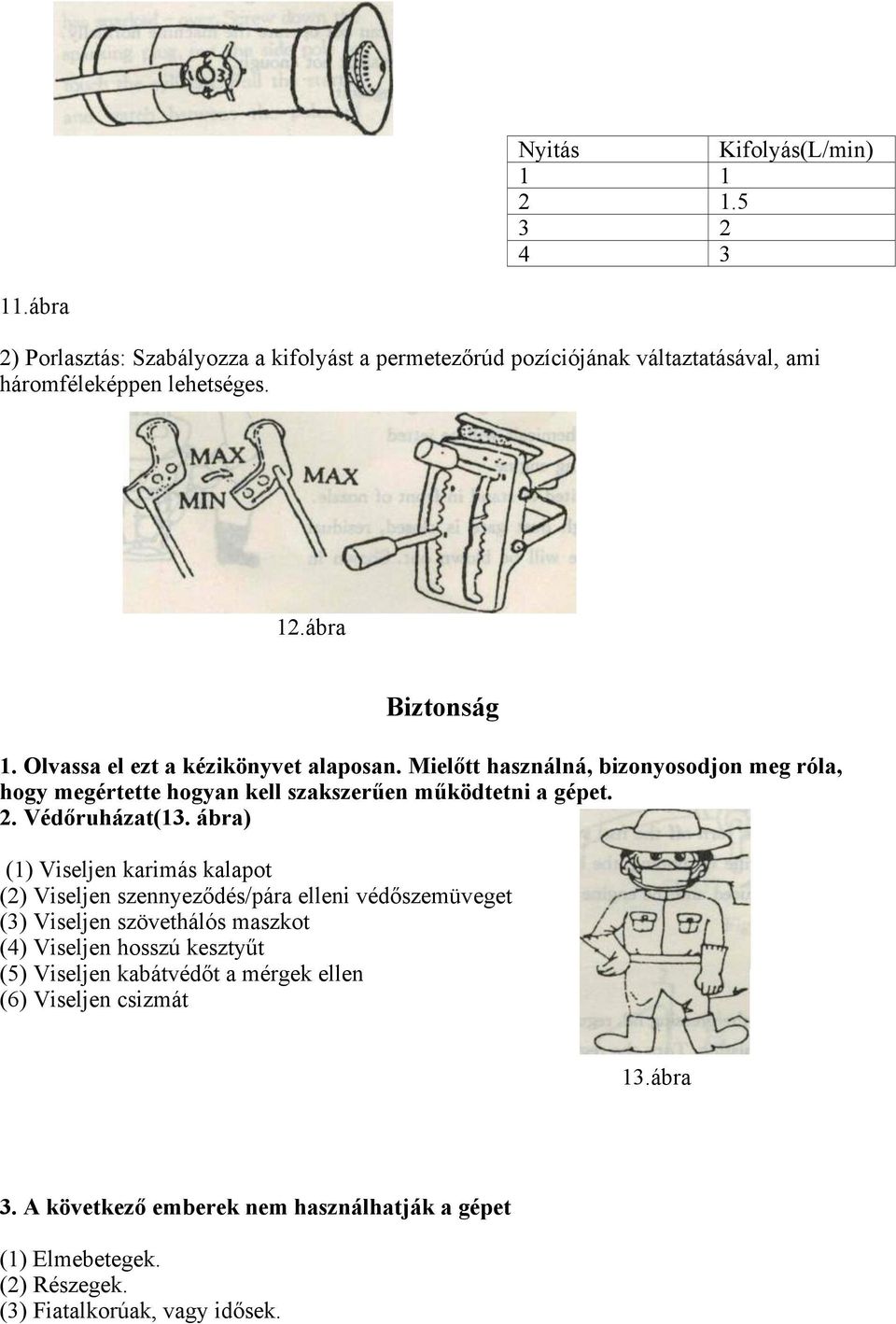

8 Nyitás Kifolyás(L/min) ábra 2) Porlasztás: Szabályozza a kifolyást a permetezőrúd pozíciójának váltaztatásával, ami háromféleképpen lehetséges. 2.ábra Biztonság. Olvassa el ezt a kézikönyvet alaposan. Mielőtt használná, bizonyosodjon meg róla, hogy megértette hogyan kell szakszerűen működtetni a gépet. 2. Védőruházat(3. ábra) () Viseljen karimás kalapot (2) Viseljen szennyeződés/pára elleni védőszemüveget (3) Viseljen szövethálós maszkot (4) Viseljen hosszú kesztyűt (5) Viseljen kabátvédőt a mérgek ellen (6) Viseljen csizmát 3.ábra 3. A következő emberek nem használhatják a gépet () Elmebetegek. (2) Részegek. (3) Fiatalkorúak, vagy idősek.

9 (4) Olyan személyek, akik nem ismerik a gép működését. (5) Fáradt személyek, vagy betegek, vagy mások, akik nem tudják normálisan üzemeltetni a gépet (6) Olyan személyek, akik nagyon fárasztó munkát végeztek, vagy nem aludtak eleget (7) Terhes, vagy szoptató anyák 4. Tűzmegelőzés () A gép közelében dohányzás és nyílt láng használata tilos (2) Soha ne tankolja a gépet, amikor az meleg, vagy jár (3) Soha ne öntsön üzemanyagot a gépre, ha mégis, törölje le (4) Mindig szorítsa meg az üzemanyagtartály tetejét (5) Mindig legalább 3 méterre legyen az üzemanyagtartálytól, ha beindítja a gépet 5. A motor beindítása (4. ábra) () Mielőtt beindítaná a motort, a porelzáró kart állítsa a legalsó pozícióba, különben a vegyszer kilövell a motor indításakor. (2) Tilos a szórófej előtt állni. Még amikor a porelzáró zárva van akkor is. A csőben visszamaradt por kirobbanhat. Lásd a 4. ábrát 4.ábra 6. Ködpermetezés/Porlasztás () A működtetés lehetséges hideg, kissé szeles időben is. Például kora reggel, vagy késő délután. Ez csökkentheti a vegyszer párolgását és kiáramlását, valamint javíthatja a védő hatást. (2) A működtetőnek szélirányban kell mozognia. (3) Ha a vegyszer szembe, szájba kerül, akkor tiszta vízzel ki kel mosni és utána orvoshoz kell fordulni. (4) Ha a működtetőnél fejfájás, szédülés jelentkezik, azonnal abba kell hagyni a munkát és orvoshoz kell fordulni. (5) A működtető biztonsága érdekében a ködpermetezést/porlasztást szigorúan, a vegyszerekre és mezőgazdaságra vonatkozó követelmények szerint kell elvégezni. Problémák és javításuk

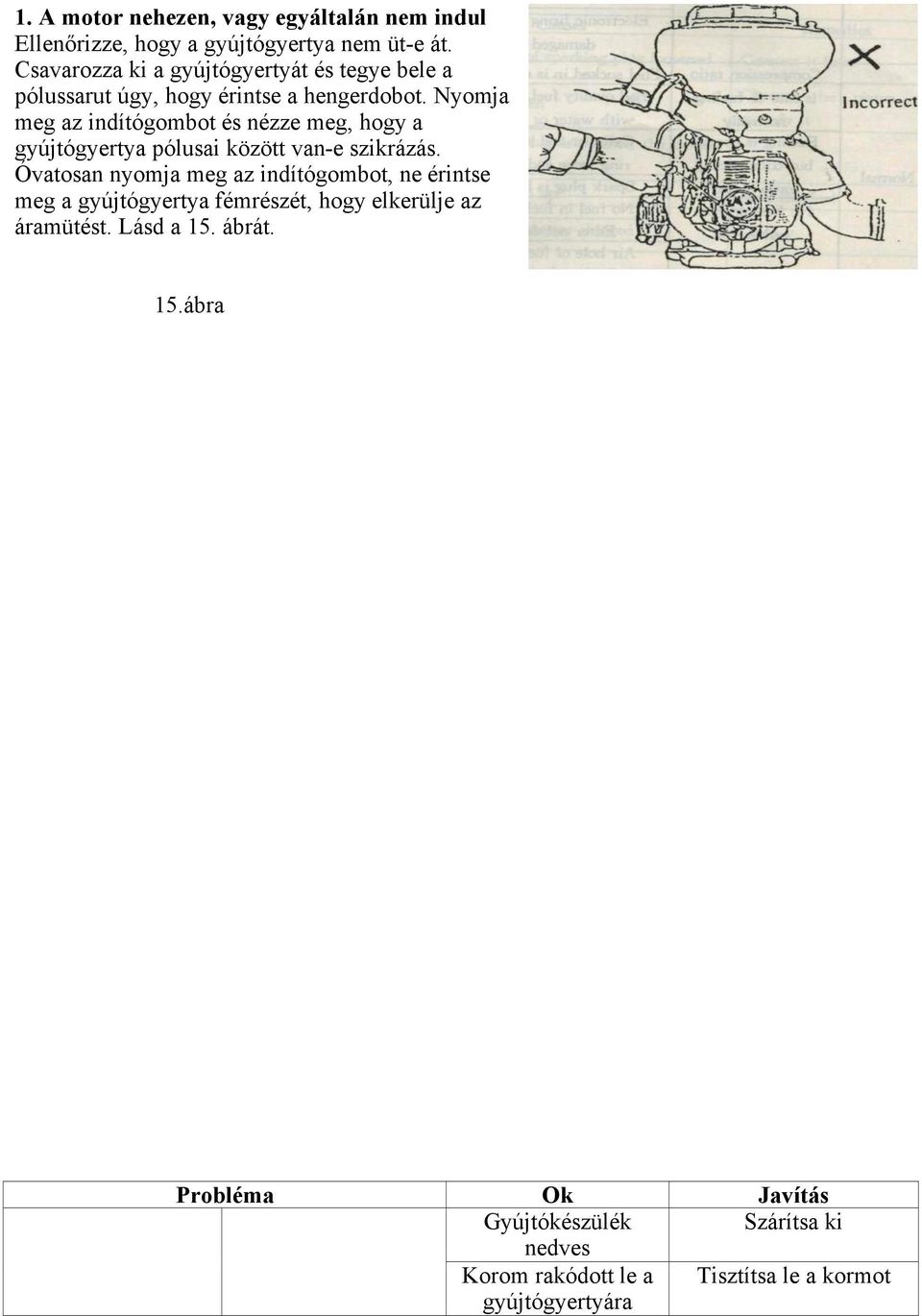

10 . A motor nehezen, vagy egyáltalán nem indul Ellenőrizze, hogy a gyújtógyertya nem üt-e át. Csavarozza ki a gyújtógyertyát és tegye bele a pólussarut úgy, hogy érintse a hengerdobot. Nyomja meg az indítógombot és nézze meg, hogy a gyújtógyertya pólusai között van-e szikrázás. Óvatosan nyomja meg az indítógombot, ne érintse meg a gyújtógyertya fémrészét, hogy elkerülje az áramütést. Lásd a 5. ábrát. 5.ábra Probléma Ok Javítás Gyújtókészülék nedves Szárítsa ki Korom rakódott le a Tisztítsa le a kormot gyújtógyertyára Gyújtógyertya Nincs szikra

11 Normális Gyújtómágnes A sűrítés aránya jó, az üzemanyagellátás jó A gyújtógyertya pólusai közti hézag túl nagy, vagy túl kicsi A gyújtógyertya szigetelése megsérült Megégtek a pólusok A drót szigetelése sérült A tekercs szigetelése megsérült A tekercs drótozása törött A gyújtókészülék sérült Túl sok üzemanyagot szív be Rossz minőségű üzemanyag, vízzel, vagy piszokkal keveredve Állítsa be a hézagot mm-re Cserélje ki a gyújtógyertyát Cserélje ki a gyújtógyertyát Cserélje ki, vagy javítsa meg Cserélje ki Cserélje ki Cserélje ki Csökkentse az üzemanyagmennyiséget Cserélje le az üzemanyagot Normális Az üzemanyagellátás jó, de a sűrítés aránya rossz Nem jön üzemanyag a karburátorból A hengerdob és a dugattyúgyűrű kopott és repedt A gyújtógyertya meglazult Nincs üzemanyag az üzemanyagtartályban A szűrőháló koszos Az üzemanyagtartály levegőztetőnyílása eltömődött Cserélje ki a hengerdobot és a dugattyúgyűrűt Szorítsa meg Töltse fel üzemanyaggal Tisztítsa meg Tisztítsa meg 2. A motorteljesítmény nem megfelelő Probléma Ok Javítás A sűrítési arány és a gyújtás A szűrőlap eltömődött Mossa ki normális Az üzemanyag vízzel keveredett Cserélje le

12 Motor túlmelegedés Csikorgó hang A motor túlmelegedett Korom rakódott le a kipufogón Az üzemanyag sűrűsége túl kicsi Korom rakódott le a hengerdob ra Rossz a motorolaj Nincs összeköttetés a tömlővel Rossz üzemanyag Korom rakódott le az égéskamra falára A járó alkatrészek kopottak és repedtek Kapcsolja ki és hűtse le Tisztítsa meg Állítsa be a karburátort Tisztítsa meg Használjon speciális mobil olajat Csatlakoztassa Cserélje ki Tisztítsa meg Ellenőrizze és cserélje ki 3. A motor leáll járás közben Probléma Ok Javítás A motor hirtelen leáll. A gyújtógyertya Csatlakoztassa szilárdan huzalkivezetése meglazult 2. A dugattyú szétmaródott Cserélje ki 3. A gyújtógyertyára korom rakódott le, vagy zárlatos 4. Az üzemanyag túlég Adagoljon üzemanyagot A motor lassan áll le. A karburátor belseje eltömődött Tisztítsa ki 2. Az üzemanyagtartály Tisztítsa ki légbeömlő nyílása eltömődött 3. Az üzemanyag vízzel keveredett Cserélje le az üzemanyagot 4. A motor nehezen áll le Probléma Ok Javítás Az üzemenyagszabályzó fogantyú a legkisebb állásban van A benzin-húzó vezeték túl rövid (az üresjárási sebesség nagyobb) Állítsa be a húzó-vezetéket a 3. ábra szerint 5. Permetezés Probléma Ok Javítás Nem, vagy csak időszakosan permetez a szórófej. A szórófej kapcsolója, vagy az ellenőrző szelep eltömődött Tisztítsa ki 2. A folyadékszállító ólomcső eltömődött Tisztítsa ki 3. Nincs, vagy csak alacsony nyomás van Lazítsa meg a tartály fedelét és csavarja le a két szárnyas anyát

13 Permetkeverék csepegés. A szórófej teteje helytelenül lett feltéve Tegye fel helyesen 2. Minden menetes illesztés meglazult Csavarozza le őket 6. Porlasztás Probléma Ok Javítás Nincs porlasztás, vagy csak időszakosan szór A zárószerkezet nem nyílik ki A por, vagy granulátum idegen anyaggal keveredik A por, vagy granulátum darabosodott Nedves a por, vagy granulátum Állítsa be a porlasztó szerkezetet Tisztítsa ki Morzsolja szét a darabokat Szárítsa meg A por zárószerkezet nem működik rendesen Porveszteség A szórási arány nem állítható be. A zárószerkezetet nem lehet bezárni Állítsa be a porlasztó szerkezetet 2. A zárószerkezetet idegen anyag zárja el Tisztítsa ki. A vegyszertartály szorítófedele meglazult Szorítsa meg 2. A tartály fedelének tömítőgyűrűje sérült Cserélje ki egy újra Az ellenőrző eszköz, vagy a zárószerkezet Javítsa meg nem működik rendesen. Karbantartás és hosszútávú tárolás. A permetező egység technikai karbantartása (l) Permetezés után a vegyszertartályt tisztítsa meg minden permet-vagy por keveréktől. Mossa ki a tartályt és a többi részt is. (2) Porlasztás, vagy szemcseszórás után tisztítsa meg a szemcse-zárószerkezetet és a vegyszertartály belsejét és külsejét. (3) Működtetés után lazítsa meg a vegyszertartály fedelét. (4) Tisztítás után, 2-3 percig működtesse a gépet alacsony fordulatszámon. 2. Üzemanyag rendszer karbantartása (l) Az üzemanyag porral, vagy vízzel való keveredése a motor problémájának egyik leggyakoribb oka, így az üzemanyag-rendszert nagyon gyakran kell tisztítani. (2) Ha az üzemanyag-maradék sokáig az üzemanyagtartályban, vagy a karburátorban marad, akkor odaragadhat és az üzemanyag cirkuláció akadozik, így a motor nem tud megfelelően működni. Ezért egy hétnél tovább nem szabad üzemanyagot tárolni benne. 3. A légszűrő és a gyújtógyertya karbantartása () Minden nap, működés után ki kell mosni a szivacsot. Fordítson különös figyelmet arra, hogy, ha a vegyszerek hozzátapadnak a szűrőhöz, akkor az csökkenti a motor teljesítményét.

14 (2) Miután lemosta a szivacsot benzinnel, csavarja ki a benzint, majd illessze a helyére a szivacsot. (3) A gyújtógyertya megfelelő hézaga mm, kérjük gyakran ellenőrizze a hézagot, ha túl nagy, vagy túl kicsi, akkor állítsa megfelelő méretűre, ahogy a 6. ábra is mutatja mm 6.ábra (4) A gép gyújtógyertyájának modellje 406J. Ne használjon más modellt. Ha ki kell cserélni, akkor talán vehet ilyet a helyi mezőgazdasági gép osztályról, vagy növényvédelmi osztályról. 4. Hosszútávú tárolás () Tisztítsa meg a gép külsejét. A rozsda elleni olajjal kenje be a fém felszíneket. (2) Csavarja ki a gyújtógyertyát. Adagoljon 5-20 g mobil olajat a cilinderbe. Kétütemű motorba való motorolaj kell hozzá. Emelje a dugattyút a felső végpontig, aztán rögzítse a gyújtógyertyát. (3) Csavarja le a két szárnyas anyát. Vegye le a vegyszertartályt. Tisztítsa ki a porszóró zárószerkezetét és a vegyszertartály külső-és belső felületét. Ha a maradék vegyszerek a zárószerkezetben maradnak, a zárószerkezet nem fog megfelelően működni és komoly porveszteség fog fellépni. Ezután illessze rá a vegyszertartályt és lazítsa meg a tarály fedelét. (4) Vegye le a permetező-egységet, mossa le és aztán tárolja a berendezés mellett. (5) Az üzemanyagtartályból és a karburátorból le kell engedni az összes üzemanyagot. (6) Takarja le a gépet műanyag fóliával és tárolja száraz, pormentes helyen.

15 .ÁBRA

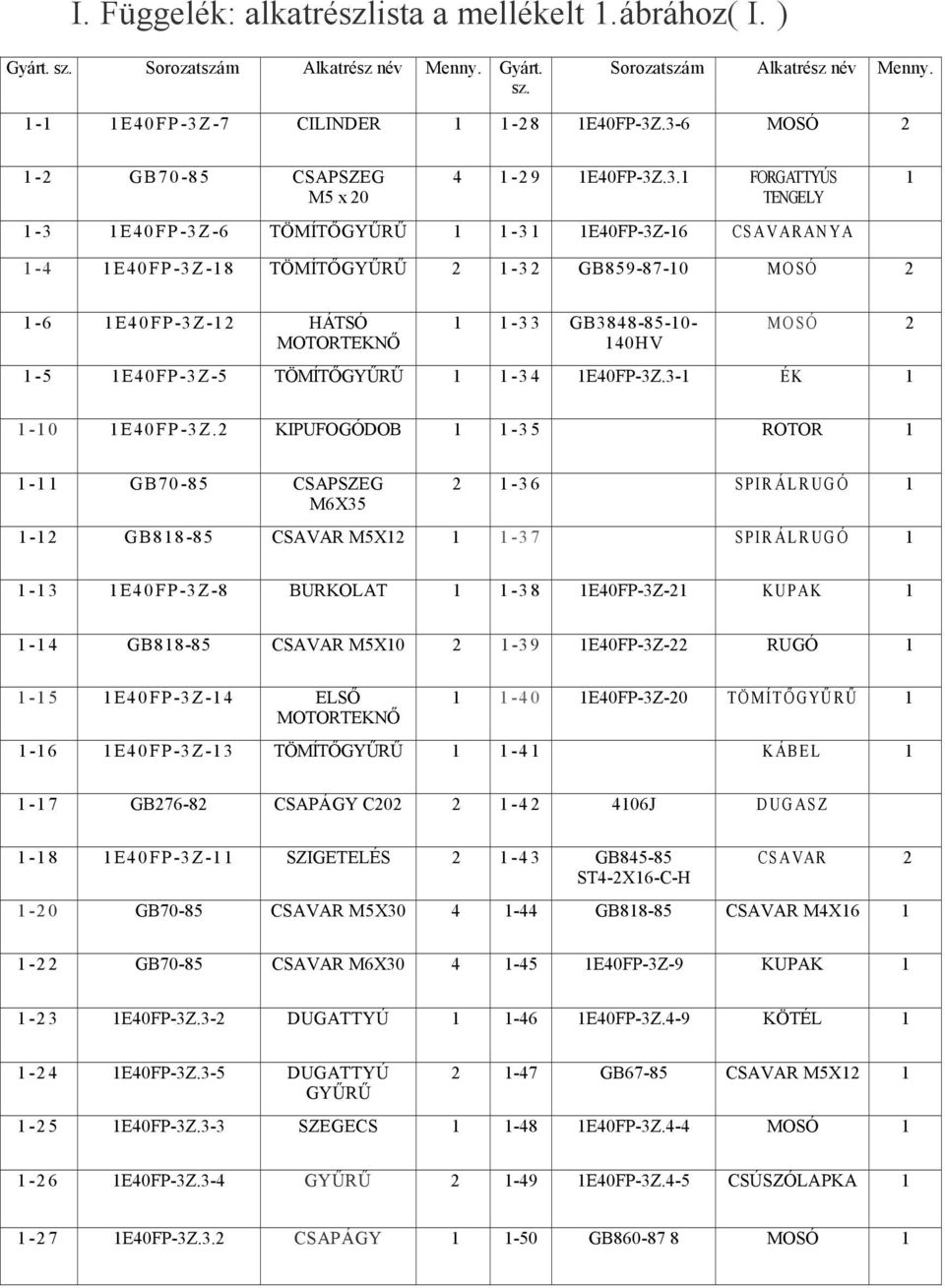

16 I. Függelék: alkatrészlista a mellékelt.ábrához( I. ) Gyárt. sz. Sorozatszám Alkatrész név Menny. Gyárt. sz. Sorozatszám Alkatrész név Menny. - E40 FP -3 Z -7 CILINDER -2 8 E40FP-3Z.3-6 MOSÓ 2-2 G B CSAPSZEG M5 x E40FP-3Z.3. FORGATTYÚS TENGELY -3 E40 FP -3 Z -6 TÖMÍTŐGYŰRŰ -3 E40FP-3Z-6 CS A V A R A N Y A -4 E40 FP -3 Z - 8 TÖMÍTŐGYŰRŰ GB M O SÓ 2-6 E4 0 FP-3 Z- 2 HÁTSÓ MOTORTEKNŐ -3 3 GB HV M O S Ó 2-5 E40FP-3 Z-5 TÖMÍTŐGYŰRŰ -3 4 E40FP-3Z.3- É K - 0 E40 FP -3 Z.2 KIPUFOGÓDOB -3 5 ROTOR - G B70-85 CSAPSZEG M6X S P I R Á L R U G Ó - 2 G B88-85 CSAVAR M5X2-3 7 S P I R Á L R U G Ó - 3 E4 0 FP-3 Z-8 BURKOLAT -3 8 E40FP-3Z-2 K U P A K - 4 GB88-85 CSAVAR M5X E40FP-3Z-22 RUGÓ - 5 E4 0 FP-3 Z- 4 ELSŐ MOTORTEKNŐ -4 0 E40FP-3Z-20 T Ö MÍT Ő G Y Ű R Ű - 6 E4 0 FP-3 Z- 3 TÖMÍTŐGYŰRŰ -4 K Á B E L - 7 GB CSAPÁGY C J D U G A S Z - 8 E4 0 FP-3 Z- SZIGETELÉS GB ST4-2X6-C-H CS A V AR GB70-85 CSAVAR M5X GB88-85 CSAVAR M4X6-2 2 GB70-85 CSAVAR M6X E40FP-3Z-9 KUPAK -2 3 E40FP-3Z.3-2 DUGATTYÚ -46 E40FP-3Z.4-9 KÖTÉL -2 4 E40FP-3Z.3-5 DUGATTYÚ GYŰRŰ 2-47 GB67-85 CSAVAR M5X2-2 5 E40FP-3Z.3-3 SZEGECS -48 E40FP-3Z.4-4 MOSÓ -2 6 E40FP-3Z.3-4 GYŰRŰ 2-49 E40FP-3Z.4-5 CSÚSZÓLAPKA -2 7 E40FP-3Z.3.2 CSAPÁGY -50 GB MOSÓ

17 I. Függelék: alkatrészlista a mellékelt.ábrához ( II. ) Ser. Part Part Name Qty Ser. Part Part Name Qty -5 E40FP-3Z.4-8 INDÍTÓKERÉK -8 FÚVÓKA -52 E40FP-3Z.4-6 CSIGA -82 ÚSZÓHÁZ -53 E40FP RUGÓ -83 TÖMÍTŐGYŰRŰ -54 GB88-85 CSAVAR M5 X GB88-85 CSAVAR M4 X E40FP-3Z.4- BURKOLAT -85 ÚSZÓ -56 E40FP-3Z-7 CÍMKE -86 CSUKLÓPÁNT -58 E40FP-3Z.4-2 KÉZIKAR -87 SZEGECS -59 E40FP-3Z-9 KILINCSMŰ -88 SZELEP -6 E40FP-3Z-4 TÖMÍTÉS 2-89 ABRONCS -62 E40FP-3Z-3 SZIGETELŐANY AG -90 CSAVAR -63 E40FP-3Z-2 CSŐ -9 CSAVARANYA -64 GB88-85 CSAVAR M5X TÖMÍTÉS -7 TEST 2-93 KAPCSOLÓ -72 KUPAK -94 CSAVAR -73 CSAVAR -95 TÖMÍTÉS 2-74 CSAVARANYA -75 DUGATTYÚ -76 RUGÓ -77 GYŰRŰ -78 TŰ -79 KAPOCS -80 CSŐ

18 2.ÁBRA II. Függelék: alkatrészlista a mellékelt 2.ábrához ( I. )

19 Ser. Part Part Name Qty Ser. Part Part Name Qty 2- GB670 M6 CSAVARANYA BG45.9. MUNKAZSÁK 2-2 GB859 6 MOSÓ WF FOJTÓSZELEP RÚDJA 2-3 GB96 6 MOSÓ WF-2.6A.il.2 KAPCSOLÓMEZŐ 2-4 3WF VÁZ 2-25 GB M5X6 CSAVAR 2-5 3WF-2.6A.6 GUMITÁMASZ WF GÁZ KÁBEL 2-6 GB88 M5X6 CSAVAR QG CSAVARKULCS -2.6A- REL NEM HASZNÁLHATÓ 2-7 3WF-2.6A.8 TÁMASZ LKIN2.6A WF-2.6A.il.l-l JELZŐTÁBLA 2 3WF-2.6B.4 USEIN WF-3-8 LÁNCMOSÓ WF-3-5 KÉZIKAR WF-2.6B-2 MŰANYAG KAPOCS WF-2.6A.il.-2 FOKOZATKAPCSOLÓ 2-0 3WF HÁTSÓ BORÍTÁS 2-3 3WF PORCSŐ 2- EB HUROK WF-3-5 CSATLAKOZÓ 2-2 GB39 M6 CSAVARANYA GB670 M5 CSAVARANYA WF-2.6A.5 ÖV WF NYOMÓKAR 2-4 GB947 M6X6 CSAVAR WF-2.6A-2 SZEGECS 2-5 3WF CSAVARKULCS WF LEMEZ 2-6 3WF-2.6B.6 SZÉTSZERELÉS 2-37 GB9074. M4X0 CSAVAR CSAVARHÚZÓ WF FEDŐ 2-8 GB4388 8X0 CSAVARKULCS (2.6A- NÉL NEM HASZNÁLHATÓ) WF-2.6A-3 MOSÓ 2-9 GB4625 S = 4 CSAVARKULCS WF-3-9 MOSÓ 2-20 GB4625 S=5 CSAVARKULCS 2-4 3WF CSŐ 2-2 GB4388 4X7 CSAVARKULCS -2.6A- REL NEM HASZNÁLHATÓ WF-3-8 FEDÉL

20 II. Függelék: alkatrészlista a mellékelt 2.ábrához ( II. ) Ser. Part Part Name Qty Ser. Part Part Name Qty 2-43 GB845 M4X3 CSAVAR GB5783M6X20 CSAVAR WF SZEGECS 2-66 GB670 M6 CSAVAR WF GUMI LEMEZ WF BIZTOSÍTÓ LÁNC WF-3.6- CSÚSZTATÓSZÁN 2-68 GB62 M6 CSAVAR WF KAROS ELEVÁTOR WF-2.6A MOSÓ(NE 2-48 GB896 5 GYŰRŰ 2-70 GB96 6 MOSÓ(NE 2-49 GB9074.4M6X20 CSAVAR WF-2.6A.4.2 VENTILÁTOR ILLESZTÉK(NE WF-3-2 DUGASZ 2-72 GB88M5X35 CSAVAR WF-3-22 SZELEPTENGELY WF VOLUTA BURKOLAT 2-52 GB235 4X2.4 TÖMÍTŐGYŰRŰ 2-74 GB70M5X35 CSAVAR GB9 B6X55 SZEGECS WF-3-9 VÉDELEM 2-54 GB896 9 GYŰRŰ 2-76 GB96 8 MOSÓ WF ZSALUZÁS 2-77 GB670 M8 CSAVARANYA(NE WF ZSALUBORÍTÁS 2-78 GB62 M8 CSAVARANYA(NE WF VOLUTA BURKOLAT 2-80 GB798M8X90 CSAVAR GB5783M6X35 CSAVAR GB9B6X32 SZEGECS WF ÜZEMANYAGTARTÁL Y WF-2.6A- BILINCS GB97. 6 MOSÓ GB9074.4M5X35 CSAVAR WF MUNKAKERÉK WF PORTÁLCA WF-2.6A.7 TÁMASZTÉK WF CSŐ WF-2.6A.4.2- VENTILÁTOR ILLESZTÉK(NE WF-2.6A.-2 LEMEZ

21 II. Függelék: alkatrészlista a mellékelt 2.ábrához ( III.) Ser. Part Part Name Qty Ser. Part Part Name Qty WF CÍMKE(NE 2-09 SG79 CSŐ 8X,5X WF PORÍTÓ LEMEZ 2-0 3WF TÖMÍTŐGYŰRŰ WF-3.7- TÖMÍTŐGYŰRŰ 2-3WF LÉGSZELEP 2-9 3WF-2.6- JELZŐTÁBLA(NE 2-2 3WF FEDÉL 2-92 GB70 M5X25 CSAVAR BG ÜZEMANYAGTARTRÁ LY FEDÉL WF VENTILÁTOR CSATLAKOZÁS 2-4 BG ÜZEMANYAGTARTRÁ LY FEDÉL WF-3.7- VEGYSZERTARTÁLY 2-5 BG MŰANYAG FEDÉL WF-3-3 KAPOCS BG SZŰRŐHÁLÓ 2-96 GB88M5X6 CSAVAR BG GUMI FEDÉL 2-97 GB M5X40 CSAVAR WF-2.6A.- TANK(NE HASZNÁLJA 2.6 A BG45-6 ÜZEMANYAG CSŐ 2-9 BG FEDÉL(NE 2-99 BG45-7 CSŐ RUGÓ WF-2.6A.-3 MOSÓ(NE 2-00 GB97. 5 MOSÓ WF CSŐ(NE HASZNÁLJA 2.6 A- 2-0 GB859 5 MOSÓ WF Y-CSŐ(NE 2-02 GB670 M5 CSAVARANYA WF CSATLAKOZÓ(NE WF BIZTOSÍTÓ KERET WF Y-CSŐ(NE WF-3- ALVÁZ WF CSAVAR WF SZŰRŐHÁLÓ WF DUGASZ WF ÜZEMANYAGTANK WF SŰRŰ MOSÓ BG TÖMÍTŐGYŰRŰ WF KAPOCS 2-08 BG SZŰRŐHÁLÓ WF KAPOCS

22 II. Függelék: alkatrészlista a mellékelt 2.ábrához ( IV.) Ser. Part Part Name Qty Ser. Part Part Name Qty WF TÖMÍTŐGYŰRŰ 2-5 3WF FÚVÓKA Z-3 3WF LINKCSŐ WF MOSÓ WF FEDÉL WF ÜLÉS WF CSATLAKOZÓ FEDÉL WF VENTILÁTORSZÁRNY WF-3.9- KAPOCS WF FÚVÓKA 2-36 SG79 CSŐ.5X GB235 6X2.4 TÖMÍTŐGYŰRŰ WF-3.9. ZÁR WF VALVE 2-38 SG79 CSŐ lox.5x E4OF-3A.T 2 LÉGTISZTÍTÓ(NE 2-39 ZB GUMICSŐ 2-59 E4OF-3A.T 2- LÉGTISZTÍTÓ TEST(NE HASZNÁLJA 2.6 A WF-2.6A.4.- KAPOCS 2-60 E40F-3A.3-5 CÍMKE 2-4 3WF-2.6A.4. KAPOCS 2-6 E36F.6-2 SZŰRŐMAG(NE WF CSATLAKOZÓ 2-62 le40f-3a.t 2-2 HÁTSÓ LEMEZ(NE 2-43 GB235 65X3. TÖMÍTŐGYŰRŰ 2-63 E40F-3A.3-4 KÜLSŐ BORÍTÁS(NE WF CSŐ 2-64 E40F-3A.3-2 ROMBUSZ HÁLÓ(NE WF CSATLAKOZÓ 2-65 E40F-3A.3-3 SZŰRŐMAG(NE WF CSŐ 2-66 E40F-3A.3- BELSŐ BORÍTÁS(NE 2-47 GB9074.4M5X25 CSAVAR E40F-3A.3-5 CÍMKE(NE WF KÉZIKAR 2-68 E40F-3A.3 LÉGTISZTÍTÓ(NE 2-49 ZB KAPOCS WF FÚVÓKA WF FÚVÓKA

23 3. ÁBRA

24 II. Függelék: alkatrészlista a mellékelt 3.ábrához ( I.) Ser. Part Part Name Qty Ser. Part Part Name Qty 3- EB-45-8 NELON KAPOCS WF-3-6 LEMEZ 3-2 GB670 M6 CSAVARANYA WF BIZTOSÍTÓ LÁNC 3-3 GB96 6 MOSÓ GW625S=4S=5 CSAVARKULCS # 3-4 GB859 5 MOSÓ x 0 4 x 7 CSAVARKULCS # 3-5 3WF-3. HÁTSÓ BORÍTÁS 3-28 CSAVARHÚZÓ 3-6 EB VÁZ WF SZÉTSZERELÉS 3-7 EB HUROK WF CSAVARKULCS 3-8 GB39 M6 CSAVARANYA WF FOJTÁS KÖTELE 3-9 3WF-2.6A.5 ÖV WF-3-3 MUNKAKERÉK 3-0 GB88 M6 x 6 CSAVAR WF-3.5 GUMI PILLÉR 3 3-3WF-2.6A-2 CSAVAR WF-3-4 HÁLÓ BORÍTÁS 3-2 3WF-3-2 NYOMÓKAR 3-35 GB845 ST4.2X3 CSAVAR GB670 M5 CSAVARANYA WF-3-8 FEDÉL 3-4 3WF-3-5 CSATLAKOZÓ WF-3.0 GUMI PILLÉR WF-3.3 FOGANTYÚ 3-38 GB88 M5 x 6 CSAVAR WF-3-4 FOKOZATKAPCSOLÓ 3-39 EB-45.9 ALSÓ TÁMASZ 3-7 3WF-3-5 KÉZIKAR WF-3-8 CSATLAKOZÓ MOSÓ GB88 M5 x 2 CSAVAR WF-3.9 SZALAGVÁZ 3-9 BG45.9. MUNKAZSÁK WF-3-7 CSŐ WF-3.4 FOJTÓ RUDAZAT WF-3-9 TÖMÍTŐ MOSÓ 3-2 3WF-3.2 BIZTOSÍTÓ KERET WF CSAVAR 3-22 GB88 M5 x 2 CSAVAR WF-3-22 SZELEPTENGELY

25 II. Függelék: alkatrészlista a mellékelt 3.ábrához ( II.) Ser. Part Part Name Qty Ser. Part. Part Name Qty 3-46 GB235 4X2.4 TÖMÍTŐGYŰRŰ WF-3.6- ÜZEMANYAGTANK(N E HASZNÁLJA 3 A- REL) 3-47 GB9 B6X55 CSAVAR WF SZŰRŐHÁLÓ 3-48 GB896 9 GYŰRŰ 3-7 3WF-3- JELZŐTÁBLA LEMEZ WF-3. ZSILIPÁGY 3-72 GB96 5 MOSÓ GB29 M6 x 40 CSAVAR GB88 M5X55 CSAVAR GB5783 M6X35 CSAVAR WF-3-3 KAPOCS WF-3-23 ÜZEMANYAGTANK SG79 ÜZEMANYAGCSŐ 8X2X32 (NE WF-3-2 DUGASZ WF-3-2 CSAVARANYA WF-3.7- VEGYSZERTARTÁLY WF-3-0 CSAVAR GB896 9 GYŰRŰ 3-78 GB235 00X3. TÖMÍTŐGYŰRŰ WF TÁMASZ KAR WF-3-6 HAJLÍTOTT CSŐ WF-3.6- FEDÉLELEMEZ WF-3.7- TÖMÍTŐGYŰRŰ WF GUMI LEMEZ 3-8 3WF PORÍTÓ LEMEZ WF-3.6. SZŰRŐHÁLÓ (NE WF FEDÉL (NE 3-6 BG SZŰRŐ (NE WF FEDÉL(NE HASZNÁLJA 3 A-REL) WF-3.4 VOLUTA BURKOLAT 3-83 GB88 M5 x 30 CSAVAR GB88 M5X25 CSAVAR WF-3-9 VÉDELEM WF ÜZEMANYAGTARTÁL WF-3.3 VOLUTA BURKOLAT Y FEDÉL(NE WF-3.6 ÜZEMANYAGTARTÁL 3-87 GB96 8 MOSÓ 2 Y(NE HASZNÁLJA 3 A- REL) WF FEDÉL 3-88 GB670 M8 CSAVARANYA WF LÉGSZELEP 3-89 GB5783 M8X45 CSAVAR WF TÖMÍTŐGYŰRŰ 3-90 GB88 M6X25 CSAVAR SG79 CSŐ.5X WF-3- KAPOCS LEMEZ 2

26 II. Függelék: alkatrészlista a mellékelt 3.ábrához ( III.) Ser. Part Part Name Qty Ser. Part Part Name Qty WF POR LEMEZ 3-5 3WF CSATLAKOZÓ WF CSŐ 3-6 3WF CSATLAKOZÓ WF-2.6A.-2 LEMEZ 3-7 GB235 65X3. TÖMÍTŐGYŰRŰ WF-3-24 JELZŐTÁBLA 3-8 3WF CSŐ WF CSATLAKOZÓCSŐ(NE WF TÖMÍTŐGYŰRŰ(NE WF FEDÉL(NE WF CSATLAKOZÓFEDÉL( NE HASZNÁLJA 3 A- REL) 3-9 GB88 M5 x 2 CSAVAR WF KAPOCS 3-2 GB95 3X6 FA CSAVAR WF FÚVÓKA WF-3.9- KAPOCS WF FÚVÓKA 3-0 SG79 MŰANYAGCS Ő*0xl.5x WF-3.9. PORLASZTÓ ALKATRÉSZ WF FÚVÓKA WF FEDÉL 3-03 GB97. 5 MOSÓ WF TÖMÍTŐGYŰRŰ WF HOSSZÚ HAJLÍTOTTCSŐ WF CSŐ WF CSATLAKOZÓ CSŐ 3-28 GB235 6X2.4 TÖMÍTŐGYŰRŰ WF-3.2- IRÁNYÍTÓ CSŐ WF FOKOZATKAPCSOLÓ WF KAPOCS WF FÚVÓKA WF CSAVAR 3-3 GB29.2 M6X6 CSAVAR WF DUGASZ 3-32 E40FP-3Z.6-4 BELSŐ BORÍTÁS 3-0 3WF SŰRŰ MOSÓ 3-33 E40FP-3Z.6-5 VASHÁLÓ(NE 3-3WF KAPOCS 3-34 E40FP-3Z.6-2 SZŰRŐHÁLÓ(NE 3-2 3WF GUMICSŐ 3-35 ÍE40FP-3Z.6- KÜLSŐ BORÍTÁS 3-3 3WF KAPOCS E40EP-3Z.6-3 SZORÍTÓGYŰRŰ(NE 3-4 3WF KAPOCS 3-37 E40FP-3Z.6 LÉGTISZTÍTÓ 3

27 II. Függelék: alkatrészlista a mellékelt 3.ábrához ( IV.) Ser. Part Part Name Qty Ser. Part Part Name Qty 3-38 E4OF-3A.T 2 LÉGTISZTÍTÓ(NE 3-53 BG ÜZEMANYAGTARTÁL Y FEDÉL(NE 3-39 E4OF-3A.T 2- LÉGTISZTÍTÓ TEST(NE 3-40 E36F.6-2 SZŰRŐMAG(NE 3-4 le40f-3a.t 2-2 HÁTSÓ BORÍTÁS(NE 3-42 E40F-3A.3-5 CÍMKE(NE WF-2.6A.- (NE HASZNÁLJA 3 A- REL) 3-54 BG (NE HASZNÁLJA 3 A- REL) 3-55 BG MŰANYAG FEDÉL 3-56 BG SZŰRŐHÁLÓ 3-57 BG ÜZEMANYAGTARTÁL Y TETEJE) WF TARTÓSZERKEZET(NE 3-44 GB670 M5 CSAVARANYA WF ÜZEMANYAGTANK(N E HASZNÁLJA 3 A- REL) 3-45 GB859 5 MOSÓ WF BUTTON ASSEY 3-46 GB79. 5 MOSÓ WF KAPOCS BG45-7 CSŐGYŰRŰ(NE 3-48 SG79 ŰZEMANYAGCSŐ(NE WF KÉZIKAR 3-63 GB CSAVAR M6 x GB88 M5 x 6 CSAVAR WF KÉZIKAR ASSEM WF ÜZEMANYAGTANK(N E HASZNÁLJA 3 A- REL) WF-3A.-2 MOSÓ (NE HASZNÁLJA 3-MAL) BG TÖMÍTŐGYŰRŰ WF-3A.- CSATLAKOZÓCSŐ(NE 3-52 BG SZŰRŐHÁLÓ(NE WF-3A.-3 CSATLAKOZÓFEDÉL( NE HASZNÁLJA 3 A- REL) I
