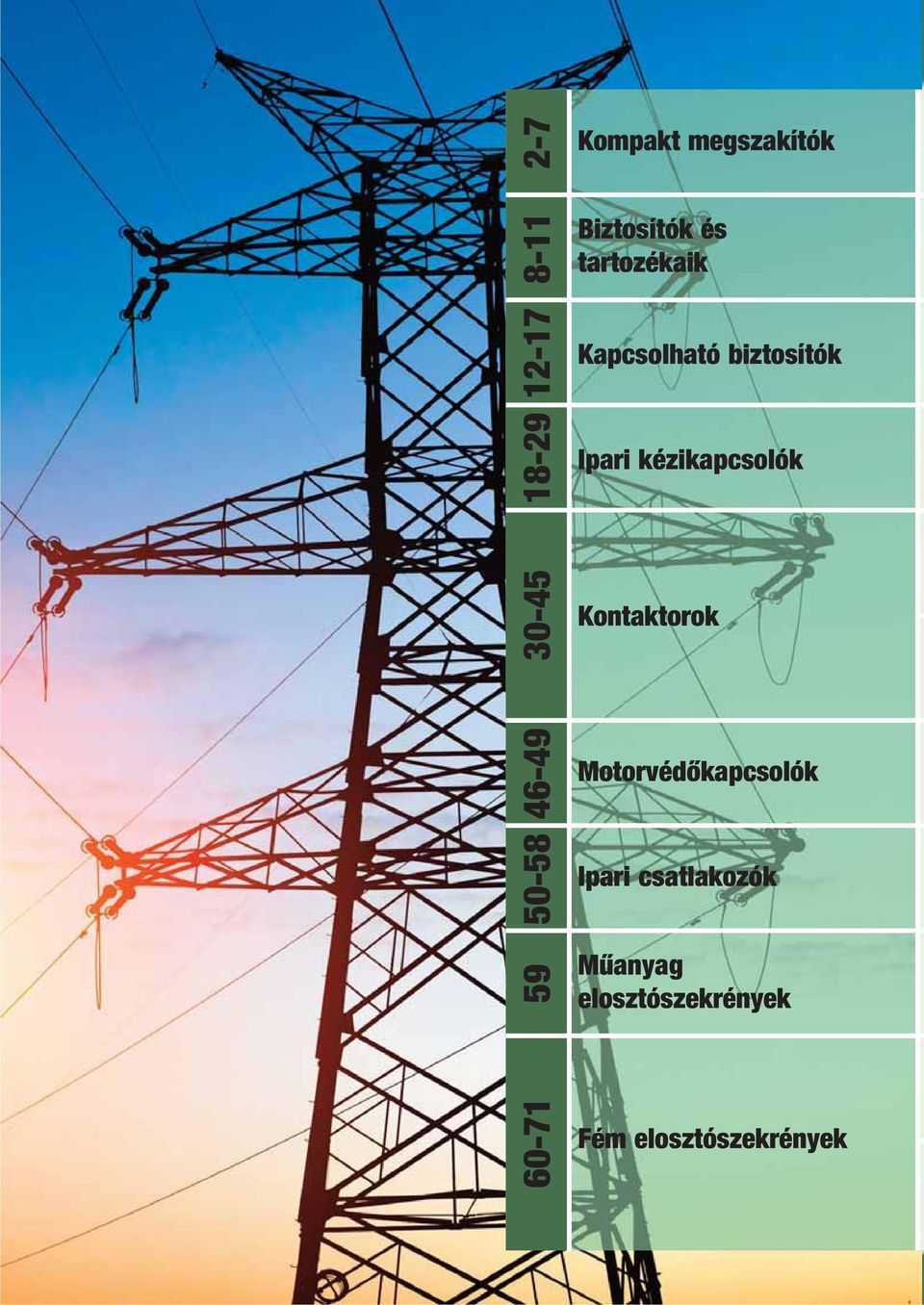

1 Kompakt megszakítók Biztosítók és tartozékaik Kapcsolható biztosítók Ipari kézikapcsolók Kontaktorok Motorvédőkapcsolók Ipari csatlakozók Műanyag elosztószekrények Fém elosztószekrények

2 ENERGIAELOSZTÁS KÉSZÜLÉKEI KM kompakt megszakítók Működtető mechanizmusok (hajtások) MKM moduláris kompakt megszakítók G/2 G/4 G/6 NT késes biztosítók Biztosítóaljzatok Rövidrezáró kések Kezelő fogó G/8 G/11 G/11 G/11 Vízszintes szakaszolókapcsolóbiztosítók COSMO 60 mm-es gyűjtősínrendszer Függőleges szakaszolókapcsoló biztosítók Tartozékok G/12 G/14 G/15 G/16 Tokozatok, tömítőkészletek (TK kapcsolók) BE-KI kapcsolók Motorkapcsolók Biztonsági szakaszolókapcsolók G/19 G/20 G/22 G/28 Segédkontaktorok TR1D/F típusú általános felhasználású kontaktorok Tokozott motorvédő kapcsoló kombinációk Nagyáramú kontaktorok G/30 G/32 G/34 G/36 Kondenzátorkapcsoló kontaktorok Homlokoldali segédérintkezők Időzítő-egységek TR2H termikus túláramvédelmi relék G/38 G/40 G/41 G/42 TGV2 kéziműködtetésű motorvédőkapcsolók Segédérintkező egységek Kioldásjelzők Tokozatok G/46 G/48 G/49 G/49 Ipari csatlakozódugók Csatlakozó lengőaljzatok Felületre szerelhető ipari csatlakozóaljzatok Hordozható ipari csatlakozódobozok G/50 G/51 G/52 G/56 Műanyag elosztószekrények teli ajtóval Műanyag elosztószekrények átlátszó ajtóval G/59 G/59 Fém elosztószekrények Műanyag biztonsági zárak Fémlemez elosztószekrények maszkos kivitelben Falonkívüli fémlemez elosztódobozok G/60 G/61 Moduláris elosztószekrények Kábelbevezető G/62 Alkatrészek maszkoláshoz, moduláris elosztószekrényekhez G/63 Ventillátorok, fűtőegységek G/64 G/65 G/66 G/70

3 Kompakt megszakítók Kompakt megszakítók A kompakt megszakítókat elsősorban elosztóberendezésben való alkalmazásra tervezték. A kézi működtetésű megszakítók áramkorlátozó jellegűek. A főáramutak csavaros csatlakozókapcsai a készülék homlokoldalán helyezkednek el. A bekötéshez megfelelő keresztmetszetű áramvezető síneket, vagy saruzással előkészített csatlakozóvezetékeket kell alkalmazni. A megszakító gyártmánycsalád hét méretnagyságban készül, 1 ill. 2 segédérintkezővel és feszültségcsökkenési vagy munkaáramú kioldóval vannak felszerelve. Minden készülék beállított mágneses működésű zárlati kioldóval és termikus túlterhelési kioldóval van ellátva. A megszakítókat függőleges szerelővázra, vagy szerelőlemezre lehet csavarokkal felerősíteni. Termikus túlterhelési kioldó adatai Műszaki adatok Névleges szigetelési feszültség (U i ): 690 V; 50 Hz Névleges lökőfeszültség-állóság (U imp ): 6 kv Névleges üzemi feszültség (U e ): 3 230/400 V Névleges frekvencia: 50 Hz Pólusok száma: 3 Üzemi hőmérséklet: -5 C C Raktározási hőmérséklet: -25 C C Tengerszint feletti magasság: max m Szennyeződési fokozat: 3 Rezgésállóság: 4 g Méret- Névleges Termikus túlterhelési kioldó nagyság termikus áram (A) beállítási árama (A) KM ; 40; 50; 63 KM ; 80; 100 KM ; 140; 160 KM ; 200; 225 KM ; 315; 350 KM ; 500; 630 KM ; 700; 800 MSZ EN MSZ EN Kioldási jelleggörbe Mágneses zárlati kioldó adatai A környezeti hőmérséklet hatása a kioldási jelleggörbére A tartós terhelhetőség határának a meghatározásához alkalmazható korrekciós tényezőt a teljes működési-hőmérséklet tartományra vonatkozóan a diagram segítségével állapíthatjuk meg. Amennyiben a megszakító felszerelési helyén a környezeti hőmérséklet meghaladja a + 40 C értéket, az egyes méretnagyságok megengedhető maximális tartós terhelhetőségének meghatározását a következő táblázatban megadott korrekciós tényezők alkalmazásával kell végrehajtani. Korrekciós tényező G/2 Méret- Névleges Zárlati megszakító Ívkifúvási nagyság termikus áram (A) képesség (ka) távolság (mm) KM KM (<50) KM (<50) KM <50 KM <50 KM KM Környezeti hőmérséklet Méret nagyság C C C C C 1 1,0 0,94 0,88 0,80 0,72 2 1,0 0,95 0,89 0,84 0,76 3 1,0 0,97 0, ,0 0,96 0,91 0,87 0,82 5 1,0 0,94 0,87 0,81 0,73 6 1,0 0,93 0,88 0,83 0,76 7 1,0 0,88 0,83 0,79 0,76

4 Kompakt megszakítók Beépí tett se géd áram kö ri egy sé gek A mi nél szé le sebb kö rű al kal maz ha tó ság ér de ké ben a meg sza kí tók ba a mág ne ses zár la ti kiol dó és a ter mi kus túl ter he lé si kiol dó mel lett se géd - érint ke zők, to váb bá mun ka ára mú (ún. shunt), vagy fe szült ség csök ke né si kiol dók ke rül nek beépí tés re. Ezek fel hasz ná lá sá val a ké szü lé kek nem - csak vé del mi, ha nem ve zér lé si felada tok el lá tá sá ra is al kal ma sak le het nek. Fe szült ség csök ke né si kiol dó Névleges működtető feszültség: 230 V, 50 Hz Felvett teljesítmény: 2,3 3,8 W A feszültségcsökkenési kioldó a megszakító kioldását hozza létre, ha csatlakozókapcsain a feszültség érté ke a névleges működtető feszültségének %-a közé csökken. A kioldó megakadályozza a megszakító bekapcsolását, ha a kapcsain megjelenő feszültség a névleges működtető feszültségének 35 %-át nem éri el. Mun ka ára mú (shunt) kiol dó Névleges működtető feszültség: 230 V, 50 Hz 400 V, 50 Hz 220 V, DC A munkaáramú kioldó segítségével a megszakító távműködtetéssel kikapcsolható, mivel a kioldó a készülék kiol - dását hozza létre, ha csatlakozókapcsaira a névleges működtető feszültségének %-a közötti feszültséget kapcsolunk. Se géd érint ke zők Névleges szigetelési feszültség: 690 V, 50 Hz Névleges termikus áram: 3 A Névleges üzemi feszültség: 230 V, 50 Hz 400 V, 50 Hz Névleges üzemi árama (AC 15): 1,2 A 0,5 A Zárlati szilárdság: 1000 A Zárlati védőeszköz: 10 A (gg) A KM1-; KM2-; KM3- és KM4- méretnagyságú megszakítókat egy váltóérintkezőt tartalmazó, a KM5-; KM6- és KM7- méretnagyságúakat pedig két váltóérintkezőt tartalmazó segédérintkező egységgel szerelik fel. U U Kompakt megszakítók 1 váltó segédérintkezővel Tracon Kioldó kód I n (A) típusa U m KM1-032/1A 32 munkaáramú 230 V, AC KM1-032/1B 32 munkaáramú 400 V, AC KM1-032/1C 32 munkaáramú 220 V, DC KM1-032/2 32 feszültségcsökkenési 230 V, AC KM1-040/1A 40 munkaáramú 230 V, AC KM1-040/1B 40 munkaáramú 400 V, AC KM1-040/1C 40 munkaáramú 220 V, DC KM1-040/2 40 feszültségcsökkenési 230 V, AC KM1-050/1A 50 munkaáramú 230 V, AC KM1-050/1B 50 munkaáramú 400 V, AC KM1-050/1C 50 munkaáramú 220 V, DC KM1-050/2 50 feszültségcsökkenési 230 V, AC KM1-063/1A 63 munkaáramú 230 V, AC KM1-063/1B 63 munkaáramú 400 V, AC KM1-063/1C 63 munkaáramú 220 V, DC KM1-063/2 63 feszültségcsökkenési 230 V, AC KM2-063/1A 63 munkaáramú 230 V, AC KM2-063/1B 63 munkaáramú 400 V, AC KM2-063/1C 63 munkaáramú 220 V, DC KM2-063/2 63 feszültségcsökkenési 230 V, AC KM2-080/1A 80 munkaáramú 230 V, AC KM2-080/1B 80 munkaáramú 400 V, AC KM2-080/1C 80 munkaáramú 220 V, DC KM2-080/2 80 feszültségcsökkenési 230 V, AC KM2-100/1A 100 munkaáramú 230 V, AC KM2-100/1B 100 munkaáramú 400 V, AC Tracon Kioldó kód I n (A) típusa U m KM2-100/1C 100 munkaáramú 220 V, DC KM2-100/2 100 feszültségcsökkenési 230 V, AC KM3-125/1A 125 munkaáramú 230 V, AC KM3-125/1B 125 munkaáramú 400 V, AC KM3-125/1C 125 munkaáramú 220 V, DC KM3-125/2 125 feszültségcsökkenési 230 V, AC KM3-140/1A 140 munkaáramú 230 V, AC KM3-140/1B 140 munkaáramú 400 V, AC KM3-140/1C 140 munkaáramú 220 V, DC KM3-140/2 140 feszültségcsökkenési 230 V, AC KM3-160/1A 160 munkaáramú 230 V, AC KM3-160/1B 160 munkaáramú 400 V, AC KM3-160/1C 160 munkaáramú 220 V, DC KM3-160/2 160 feszültségcsökkenési 230 V, AC KM4-180/1A 180 munkaáramú 230 V, AC KM4-180/1B 180 munkaáramú 400 V, AC KM4-180/1C 180 munkaáramú 220 V, DC KM4-180/2 180 feszültségcsökkenési 230 V, AC KM4-200/1A 200 munkaáramú 230 V, AC KM4-200/1B 200 munkaáramú 400 V, AC KM4-200/1C 200 munkaáramú 220 V, DC KM4-200/2 200 feszültségcsökkenési 230 V, AC KM4-225/1A 225 munkaáramú 230 V, AC KM4-225/1B 225 munkaáramú 400 V, AC KM4-225/1C 225 munkaáramú 220 V, DC KM4-225/2 225 feszültségcsökkenési 230 V, AC G/3

5 Kompakt megszakítók Kompakt megszakítók 2 váltó segédérintkezővel Tracon Kioldó kód I n (A) típusa U m KM5-250/1A 250 munkaáramú 230 V, AC KM5-250/1B 250 munkaáramú 400 V, AC KM5-250/1C 250 munkaáramú 220 V, DC KM5-250/2 250 feszültségcsökkenési 230 V, AC KM5-315/1A 315 munkaáramú 230 V, AC KM5-315/1B 315 munkaáramú 400 V, AC KM5-315/1C 315 munkaáramú 220 V, DC KM5-315/2 315 feszültségcsökkenési 230 V, AC KM5-350/1A 350 munkaáramú 230 V, AC KM5-350/1B 350 munkaáramú 400 V, AC KM5-350/1C 350 munkaáramú 220 V, DC KM5-350/2 350 feszültségcsökkenési 230 V, AC KM6-400/1A 400 munkaáramú 230 V, AC KM6-400/1B 400 munkaáramú 400 V, AC KM6-400/1C 400 munkaáramú 220 V, DC KM6-400/2 400 feszültségcsökkenési 230 V, AC KM6-500/1A 500 munkaáramú 230 V, AC KM6-500/1B 500 munkaáramú 400 V, AC Tracon Kioldó kód I n (A) típusa U m KM6-500/1C 500 munkaáramú 220 V, DC KM6-500/2 500 feszültségcsökkenési 230 V, AC KM6-630/1A 630 munkaáramú 230 V, AC KM6-630/1B 630 munkaáramú 400 V, AC KM6-630/1C 630 munkaáramú 220 V, DC KM6-630/2 630 feszültségcsökkenési 230 V, AC KM7-630/1A 630 munkaáramú 230 V, AC KM7-630/1B 630 munkaáramú 400 V, AC KM7-630/1C 630 munkaáramú 220 V, DC KM7-630/2 630 feszültségcsökkenési 230 V, AC KM7-700/1A 700 munkaáramú 230 V, AC KM7-700/1B 700 munkaáramú 400 V, AC KM7-700/1C 700 munkaáramú 220 V, DC KM7-700/2 700 feszültségcsökkenési 230 V, AC KM7-800/1A 800 munkaáramú 230 V, AC KM7-800/1B 800 munkaáramú 400 V, AC KM7-800/1C 800 munkaáramú 220 V, DC KM7-800/2 800 feszültségcsökkenési 230 V, AC Méretrajz és felerősítési furat Méret- Méret (mm) nagyság W L H C A B E M d KM M5 3.5 KM M8 4.5 KM M8 5 KM M8 5 KM M10 7 KM M12 7 KM M12 7 Kézi és villamos működtető mechanizmusok Kézi működtető mechanizmusok (hajtások) A kézi működtető mechanizmus a megszakítók nyitható ajtón keresztüli hajtására szolgál. A kézi hajtás a megszakítóra szerelt működ - tetőrészből, a hajtástengelyből és az ajtóra szerelendő fogantyúból áll, amely jelzi a megszakító KI és BE helyzetét. A működtetőkar a megszakító KI és BE helyzetében is lakatolható. A megszakító BE helyzetében az ajtón kívüli kar mechanikusan reteszelve van, ezért az ajtót nem lehet kinyitni. Tracon Megszakító A B H Hajtástengely kód típusa (mm) (mm) (mm) keresztmetszete KM1-HM KM mm KM2-HM KM mm KM4-HM KM3-KM mm KM5-HM KM mm KM6-HM KM mm KM7-HM KM mm MSZ EN MSZ EN G/4

6 Kompakt megszakítók Felerősítési furatok Működtető kar KM5-KM7 KM1-KM4 Villamos működtető mechanizmusok (hajtások) A KM..-PM villamos működtető mechanizmus segítségével lehetővé válik a helyszíni vagy távvezérlésű villamos működtetésű, nyomógombokkal vezérelt KI-BE kapcsolás. A villamos hajtás a megszakítóra szerelt működtetőrészből áll, amit kiegészít egy manuálisan működtethető kézi kar. KM1 KM4 méretnagyságú kompakt megszakítók esetén mágneses rendszerű a KI-BE kapcsolás. KM5 KM7 méretnagyságú megszakító típusok esetén motoros rendszerű hajtást alkalmazunk. Műszaki adatok Névleges működtető feszültség: U n = 230 V, 50 Hz Működési feszültség-határok: U = 0,85 1,1 U n Működési idő: t < 0,7 s A villamos hajtás próbafe szült sé g: max V, 50Hz, 1 perc Érintésvédelmi osztály: I. év.o. Tengerszint feletti alkalmazás határa: 2000 m Környezeti hőmérséklet: -5 C +40 C Relatív páratartalom: max. 90 % Mágneses hajtás Motoros hajtás Tracon Megszakító A hajtás Áram- Indítási A B H kód típusa rendszere felvétel teljesítmény (mm) (mm) (mm) KM1-PM KM1 mágneses < 5 A 1100 W KM2-PM KM2 mágneses < 7 A 1540 W KM4-PM KM3-KM4 mágneses < 8,5 A 1870 W KM5-PM KM5 motoros < 5,7 A 1200 W KM6-PM KM6 motoros < 5,7 A 1200 W KM7-PM KM7 motoros < 7,5 A 2000 W Villamos bekötési vázlat és méretrajzok KM1-PM...KM4-PM KM5-PM...KM7-PM KM1-PM...KM4-PM Jelmagyarázat M - motor Y - elektromos fék S3 - mikrokapcsoló X - sorkapocs S1, S2 - nyomógomb KM5-PM...KM7-PM G/5

7 Kompakt megszakítók Moduláris kompakt megszakítók A kisfeszültségű hálózatok védelmére a két méretnagyságban kapható MKM kompakt megszakítók minden igényt kielégítő megoldást nyújtanak az al- és végelosztók betáplálási megszakítójaként történő felhasználásra. Ezekben az elosztókban a csökkentett zárlati áram miatt kisebb zárlati áramot elviselő készülékek is beépíthetők (szelektivitás). Minden készülék beállított mágneses működésű zárlati kioldóval és termikus túlterhelési kioldóval van ellátva. A beépítést egyszerűsíti a kis beépítési mélység (60 mm) és az azonos homloklap magasság méret. A kezelést segíti a tisztán látható zöld jelzés mely az érintkezők nyitott állapotát megbízhatóan jelzi, és az 50 C környezeti hőmérsékletig garantált névleges műszaki paraméterek. A készülék szabadon sorolható, a tartozék csatlakozókapocs-csavarok, a felerősítő csavarok és fáziselválasztó lap segítségével a készülék felszerelése és bekötése egyszerűen elvégezhető. Típusválaszték Tracon Névleges áram kód I n (A) MKM MKM MKM MKM Műszaki adatok/méretnagyság MKM1 MKM2 Pólusok száma 3 3 Névleges áram I n (A) 15, 20, 25, 30, 40, 50, 60, 75, 80, , 160, 225, 250 Névleges üzemi feszültség U e (V) AC 50/60 Hz Névleges szigetelési feszültség U i (V) Névleges lökőfeszültség-állóság U imp (kv) /240V I cu (ka eff ) AC 380V V Megszakító- 220/240V 25% 50% képesség I cs /I cu (%) 380V 25% 50% 400V 25% 50% Kapcsolási gyakoriság (kj/ó) 10 5 Mechanikai élettartam (kj) Villamos élettartam (kj) Tömeg (kg) 0,78 1,3 Tracon Névleges áram kód I n (A) MKM MKM MKM MKM Tracon Névleges áram kód I n (A) MKM MKM MKM MKM Tracon Névleges áram kód I n (A) MKM MKM Segédérintkező és hibajelző egységek Ezek a kiegészítők váltóérintkezővel rendelkeznek és segítségükkel további vezérlési funkciók ellátása lehetséges. Az egységek a megszakítók bal és/vagy jobb oldalába egyaránt beépíthetők. Műszaki adatok: Névleges termikus áram: 1 A Alkalmazási kategória: AC15 Üzemi áramerősség: 0,8 A Csatlakozó vezeték hossz: 350 mm Csatlakozó vezeték keresztmetszet: AX100: 0,2 mm 2, AX250: 0,33mm 2 Típus Segédérintkező egységek: Hibajelző érintkező egységek: Hibajelző / segédérintkező Funkció A kompakt megszakító főérintkezőinek állapotjelzése A kompakt megszakító zárlat, túlterhelés vagy működtetés általi kioldásának jelzése A két fenti egység összeépítésével létrehozott érintkező egység révén kombinált vezérlési feladatok is megvalósíthatók MKM-AX100 MKM-AX250 MKM-AL100 MKM-AL250 MKM-AXAL100 MKM-AXAL250 G/6 Megnevezés Segédérintkező 15A-100A MKM megszakítókhoz Segédérintkező 125A-250A MKM megszakítókhoz Hibajelző érintkező 15A-100A MKM megszakítókhoz Hibajelző érintkező 125A-250A MKM megszakítókhoz Hibajelző /segédérintkező 15A-100A MKM megszakítókhoz Hibajelző /segédérintkező 125A-250A MKM megszakítókhoz

8 Kompakt megszakítók Munkaáramú kioldó egységek Segítségével a kompakt megszakító távműködtetéssel kikapcsolható. Az SHT1-230 egység a megszakítók jobb és bal oldalába, míg az SHT2-230 egység a megszakítók jobb oldalába építhető be. Az egység a működtető feszültség értékének 0,7-szeresétől már kikapcsolja a megszakítót. A működtető feszültség időtartama max 1s. Műszaki adatok: Működtető feszültség: AC 230V Meghúzáskor felvett teljesítmény: < 30 VA Csatlakozó vezeték hossz: 350 mm Csatlakozó vezeték keresztmetszet: 0,2 mm 2 Megnevezés MKM-SHT1-230 Munkaáramú kioldó 15A-100A MKM megszakítókhoz 230V MKM-SHT2-230 Munkaáramú kioldó 125A-250A MKM megszakítókhoz 230V C1 C2 230V AC Méretrajz (MKM1) Méretrajz (MKM2) Felerősítő furatok A kapcsolókar helyzetei MKM1 MKM2 Sínek méretei (mm) MKM1 MKM2 Szélesség Szigeteletlen hossz d+10 d+10 Furat távolság 7 8 Sín vastagság 6 6 Furat átmérő 50 A 5,5 - > 50 A 8,5 9 Saruk méretei (mm) MKM1 MKM2 Szélesség Furat távolság 8 9 Furat átmérő 50 A 5,5 - > 50 A 8,5 9 Meghúzási 50 A 2 - nyomaték (Nm) > 50 A 5,5 13 G/7

9 Késes biztosítók Késes biztosítók A késes biztosító túlterhelés vagy zárlat esetén - a létrejövő hő hatására történő kiolvadás útján - nyitja az áramkört, ezáltal a mögötte lévő vezetékrészt és fogyasztókészülékeket megóvja. Beépítésük és alkalmazásuk költségtakarékos annak ellenére, hogy minden kioldás után betétet kell cserélni. Teljesítőképességük a betétek cseréjével könnyen változtatható, semmilyen karbantartást nem igényel. Az NT biztosítóbetétek szabványos megjelölésénél a gg (kiolvadási jelleggörbe, lásd G/10 oldal) jelöli a teljes tartományú megszakító képességgel rendelkező, általános alkalmazásra szolgáló biztosítóbetéteket. Ez a jelölés a korábbi VDE szabvány szerinti gl" jelölésnek felel meg. A motoráramkörök védelmére szolgáló résztartományú megszakító-képességgel rendelkező biztosítóbetéteket am (kiolvadási jelleggörbe, lásd G/10 oldal) jelöléssel látják el. Műszaki adatok Névleges feszültség: 500 V AC Névl. zárlati megszakítóképesség: 120 ka eff Környezeti hőmérséklet: -5 C +55 C Védettségi fokozat: IP 00 Tengerszint feletti magasság: 2000 m Ház anyaga: szteatit Olvadószál anyaga: réz Az NT.. típusú olvadóbiztosítók szavatolt áramkorlátozó hatását a lenti diagram mutatja. A koordináta rendszer vízszintes tengelyén a független zárlati áram effektív értéke (I eff ), a függőleges tengelyén pedig az áram csúcsértéke (I p ) látható. Pl.: egy 100 A-es biztosító esetében, ha a független zárlati áram effektív értéke 20 ka, akkor a maxi málisan kialakuló áramcsúcs kb. 11 ka lehet. Méret- Névleges Veszteségi nagyság áram (A) teljesítmény (W) 00C , MSZ EN MSZ EN MSZ HD TÜV MEEI TEST DOCUMENTATION CCA CERTIFICATE NO. HU HU HU HU G/8 I eff

10 Késes biztosítók Típusválaszték 00C méretnagyságú biztosítók Névleges gg am áram (A) NT00C-6-6 NT00C NT00C NT00C NT00C NT00C NT00C NT00C NT00C NT00C NT00C NT00C NT00C méretnagyságú biztosítók Névleges gg am áram (A) NT NT NT NT NT1-80 NTM NT1-100 NTM NT1-125 NTM NT1-160 NTM NT1-200 NTM NT NT1-250 NTM méretnagyságú biztosítók Névleges gg am áram (A) - NTM NT00-4 NTM NT00-6 NTM NT00-10 NTM NT00-16 NTM NT00-20 NTM NT00-25 NTM NT00-32 NTM NT00-40 NTM NT00-50 NTM NT00-63 NTM NT00-80 NTM NT NTM NT NTM NT NTM méretnagyságú biztosítók Névleges gg am áram (A) NT NT NT NT NT2-125 NTM NT2-160 NTM NT2-200 NTM NT2-224 NTM NT2-250 NTM NTM NT2-315 NTM NT2-355 NTM NT2-400 NTM méretnagyságú biztosítók Névleges gg am áram (A) NT0-6 NTM0-6 6 NT0-10 NTM NT0-16 NTM NT0-20 NTM NT0-25 NTM NT0-32 NTM NT0-40 NTM NT0-50 NTM NT0-63 NTM NT0-80 NTM NT0-100 NTM NT0-125 NTM NT0-160 NTM méretnagyságú biztosítók Névleges gg am áram (A) NT NT NT3-315 NTM NT3-355 NTM NT3-400 NTM NT3-425 NTM NT3-500 NTM NT3-630 NTM Méretrajz Méret a (mm) f (mm) g (mm) c (mm) e 1 (mm) e 2 (mm) b (mm) 00C 78± ± ± ± ± ± G/9

11 Késes biztosítók NT késes biztosítók kiolvadási jelleggörbéje (am) NT késes biztosítók kiolvadási jelleggörbéje (gg-gl) G/10

12 Késes biztosítók Biztosítóaljzatok NTA-00C NTA-3: porcelán alaptestre rögzített érintkező és csatlakozókapocs egységből állnak. NTA-00/3: magas hőállóságú, önkioltó műanyag alaptestre rögzített érintkező és csatlakozókapocs egységből állnak. NTA-1/3: fémalaplapra szerelt porcelántartókra rögzített, 3 2 db érintkező és csatlakozókapocs egységből állnak. Típus Tracon Betét a b c 1 c 2 d e l k i u q m v f kód mérete (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) NTA-00C-00 00C, NTA NTA pólusú NTA NTA NTA-00/3 00C, pólusú NTA-1/3 1, Rövidrezáró kések A rövidrezáró kések elsősorban nullavezeték bontók kialakítására alkalmazhatóak. Tracon Betét a b c d kód mérete (mm) (mm) (mm) (mm) NTR00 00C, ±1.5 78±1.5 NTR ±3 125±2.5 NTR ±3 135±2.5 NTR ±3 150±2.5 NTR ±3 150±2.5 Kezelő fogó A kezelő fogó alkalmazásával a késes biztosítóbetéteket terhelésmentes állapotban egysze rűen lehet az aljzatokba behelyezni és az aljzatokból eltávolítani. Így azok szakaszolóként is használhatók, mivel teljes biztonsággal, és jól látható módon bontják az áramkört. Szigetelési Betét Megnevezés feszültség mérete NTK Kezelő fogó 1000 V 00C...3 G/11

13 Kapcsolható biztosítók A Jean Müller cég 1897 óta meghatározó szerepet tölt be az erősáramú kapcsolókészülékek piacán. Megbízható, jó minőségű termékeik az egész világon elismertek, ezt a minőséget most Ön is megtapasztalhatja. A Jean Müller gyártmányú biztosítós szakaszolókapcsolókat és a COSMO gyűjtősín-rendszereket, valamint ezek kiegészítő elemeit megtalálja a Tracon katalógusában és a webáruházunkban. Amennyiben egyéb Jean Müller termékkel kapcsolatos információra lenne szüksége forduljon értékesítő kollégáinkhoz! A szakaszolók méreteit, részletes műszaki adatait a honlapon! Vízszintes szakaszolókapcsoló-biztosítók szerelőlapra Főbb jellemzők csavaros csatlakozás M8, M10, M12 1 és 3 pólusú kivitel 4 méretnagyság, 00, 1, 2 és 3 méretű késes biztosítókhoz Utólag is felszerelhető, univerzális csatlakozási módok Csavaros csatlakozás Minden méretnagyságnál univerzális csavaros csatlakozás kábelek és gyűjtősínek fogadására. Szerelősínre is alkalmas kivitel Utólagosan felszerelhető rögzítő készlet 2 db egymástól mm-re lévő párhuzamos szerelősínre fokozatmentes beállítással. (00-ás méret, opció) Általános műszaki adatok: Névleges üzemi feszültség: 500/690 VAC, 220/400 VDC méretnagyság esetén: 400/500 VAC, 220 VDC Névleges szigetelési feszültség: 1000 VAC méretnagyság esetén: 500 VAC Névleges frekvencia: Hz Védettség beépített állapotban: IP 20 (zárt kezelőkar), IP 10 (nyitott kezelőkar) Környezeti hőmérséklet: -25 C C Biztonságos érintésvédelem Maximális érintésvédelem alsó betáplálásnál is. Érintésvédelmi burkolat a nyitás biztonságosabbá tételéhez. Névleges áram Pólusszám Méretnagyság Kábel keresztmetszet Befoglaló méret (mm 2 ) L (mm) W (mm) H (mm) LTL00-1/9 160 A 1 00 max. 95,1 M8/2 M LTL1-1/9 250 A 1 1 max. 150, M LTL3-1/9 630 A 1 3 max. 300, M LTL00-3/9* 160 A 3 00 max. 95,1 M8/2 M ,5 116 LTL1-3/9 250 A 3 1 max. 150, M LTL2-3/9 400 A 3 2 max. 240, M LTL3-3/9 630 A 3 3 max. 300, M *kiegészítővel 2 db párhuzamos szerelősínre is szerelhető G/12 Érintésvédelmi burkolatok, kiegészítők Méret- nagyság Kivitel Pólusszám GOU-LTL00-1 alsó-felső, kábelbev GOU-LTL1-1 alsó-felső, kábelbev. 1 1 GOU-LTL3-1 alsó-felső, kábelbev. 1 3 GOU-LTL00-3 alsó-felső, kábelbev GU-LTL1-3 alsó, kábelbev. 3 1 GU-LTL2-3 alsó, kábelbev. 3 2 GU-LTL3-3 alsó, kábelbev. 3 3 GO-LTL1-3 felső, kábelbev. 3 1 GO-LTL2-3 felső, kábelbev. 3 2 GO-LTL3-3 felső, kábelbev. 3 3 Z-LTL00-3 Szerelősín készlet LTL00-3/9-hez

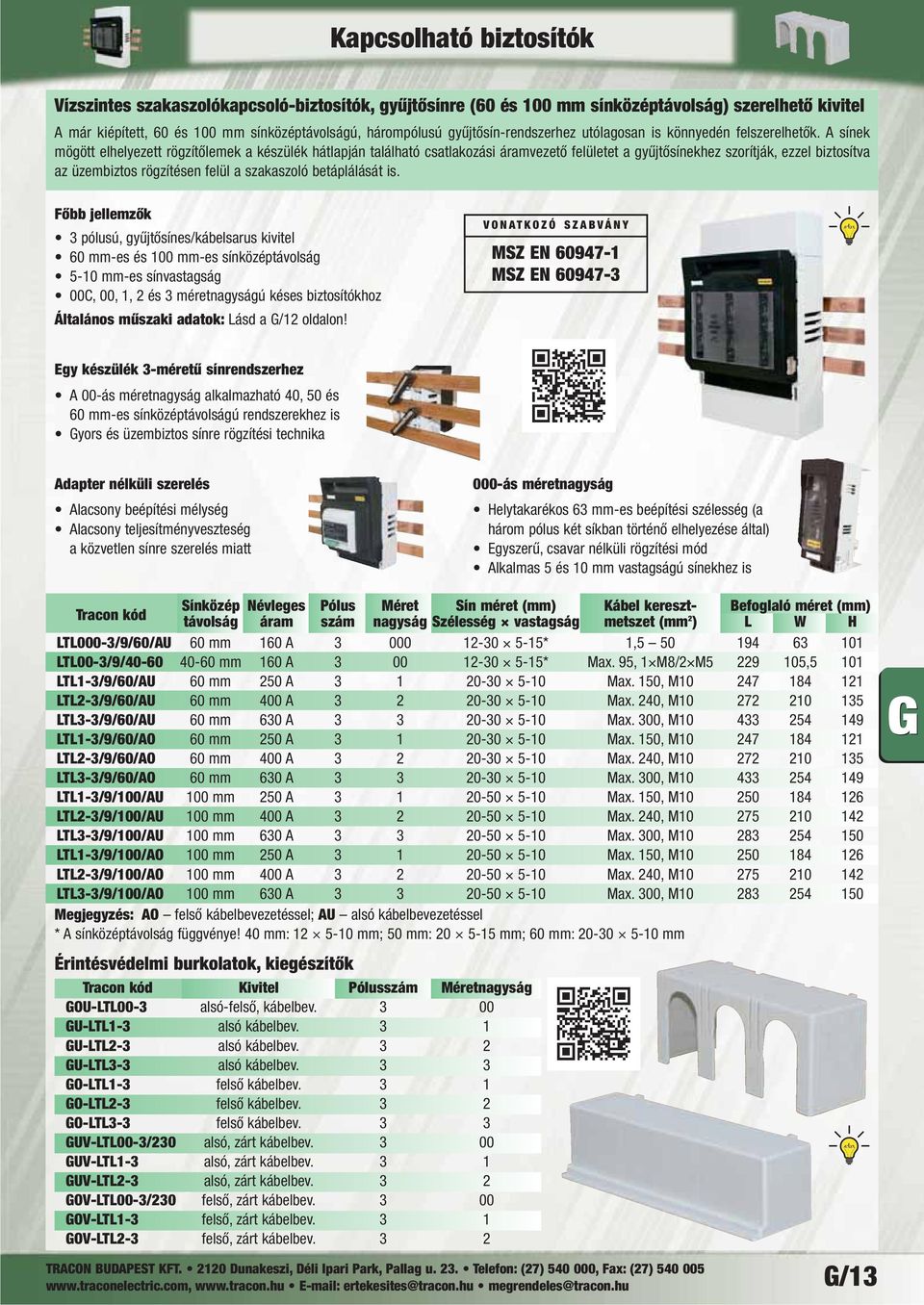

14 Kapcsolható biztosítók Vízszintes szakaszolókapcsoló-biztosítók, gyűjtősínre (60 és 100 mm sínközéptávolság) szerelhető kivitel A már kiépített, 60 és 100 mm sínközéptávolságú, hárompólusú gyűjtősín-rendszerhez utólagosan is könnyedén felszerelhetők. A sínek mögött elhelyezett rögzítőlemek a készülék hátlapján található csatlakozási áramvezető felületet a gyűjtősínekhez szorítják, ezzel biztosítva az üzembiztos rögzítésen felül a szakaszoló betáplálását is. Főbb jellemzők 3 pólusú, gyűjtősínes/kábelsarus kivitel 60 mm-es és 100 mm-es sínközéptávolság 5-10 mm-es sínvastagság 00C, 00, 1, 2 és 3 méretnagyságú késes biztosítókhoz Általános műszaki adatok: Lásd a G/12 oldalon! MSZ EN MSZ EN Egy készülék 3-méretű sínrendszerhez A 00-ás méretnagyság alkalmazható 40, 50 és 60 mm-es sínközéptávolságú rendszerekhez is Gyors és üzembiztos sínre rögzítési technika Adapter nélküli szerelés Alacsony beépítési mélység Alacsony teljesítményveszteség a közvetlen sínre szerelés miatt 000-ás méretnagyság Helytakarékos 63 mm-es beépítési szélesség (a három pólus két síkban történő elhelyezése által) Egyszerű, csavar nélküli rögzítési mód Alkalmas 5 és 10 mm vastagságú sínekhez is Sínközép Névleges Pólus Méret Sín méret (mm) Kábel kereszt- Befoglaló méret (mm) távolság áram szám nagyság Szélesség vastagság metszet (mm 2 ) L W H LTL000-3/9/60/AU 60 mm 160 A * 1, LTL00-3/9/ mm 160 A * Max. 95, 1 M8/2 M ,5 101 LTL1-3/9/60/AU 60 mm 250 A Max. 150, M LTL2-3/9/60/AU 60 mm 400 A Max. 240, M LTL3-3/9/60/AU 60 mm 630 A Max. 300, M LTL1-3/9/60/AO 60 mm 250 A Max. 150, M LTL2-3/9/60/AO 60 mm 400 A Max. 240, M LTL3-3/9/60/AO 60 mm 630 A Max. 300, M LTL1-3/9/100/AU 100 mm 250 A Max. 150, M LTL2-3/9/100/AU 100 mm 400 A Max. 240, M LTL3-3/9/100/AU 100 mm 630 A Max. 300, M LTL1-3/9/100/AO 100 mm 250 A Max. 150, M LTL2-3/9/100/AO 100 mm 400 A Max. 240, M LTL3-3/9/100/AO 100 mm 630 A Max. 300, M Megjegyzés: AO felső kábelbevezetéssel; AU alsó kábelbevezetéssel * A sínközéptávolság függvénye! 40 mm: mm; 50 mm: mm; 60 mm: mm Érintésvédelmi burkolatok, kiegészítők Kivitel Pólusszám Méretnagyság GOU-LTL00-3 alsó-felső, kábelbev GU-LTL1-3 alsó kábelbev. 3 1 GU-LTL2-3 alsó kábelbev. 3 2 GU-LTL3-3 alsó kábelbev. 3 3 GO-LTL1-3 felső kábelbev. 3 1 GO-LTL2-3 felső kábelbev. 3 2 GO-LTL3-3 felső kábelbev. 3 3 GUV-LTL00-3/230 alsó, zárt kábelbev GUV-LTL1-3 alsó, zárt kábelbev. 3 1 GUV-LTL2-3 alsó, zárt kábelbev. 3 2 GOV-LTL00-3/230 felső, zárt kábelbev GOV-LTL1-3 felső, zárt kábelbev. 3 1 GOV-LTL2-3 felső, zárt kábelbev. 3 2 G/13

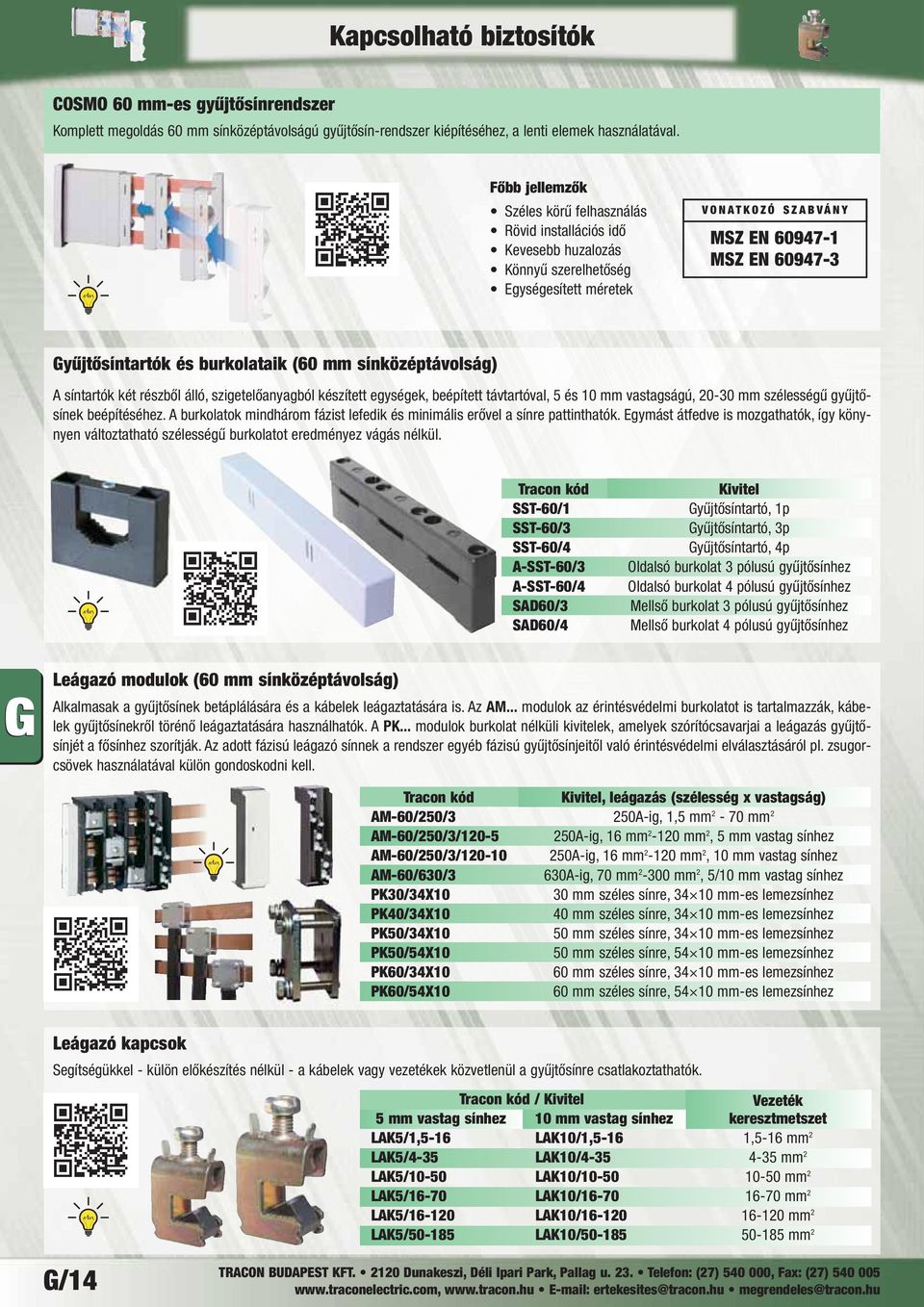

15 Kapcsolható biztosítók COSMO 60 mm-es gyűjtősínrendszer Komplett megoldás 60 mm sínközéptávolságú gyűjtősín-rendszer kiépítéséhez, a lenti elemek használatával. Főbb jellemzők Széles körű felhasználás Rövid installációs idő Kevesebb huzalozás Könnyű szerelhetőség Egységesített méretek MSZ EN MSZ EN Gyűjtősíntartók és burkolataik (60 mm sínközéptávolság) A síntartók két részből álló, szigetelőanyagból készített egységek, beépített távtartóval, 5 és 10 mm vastagságú, mm szélességű gyűjtősínek beépítéséhez. A burkolatok mindhárom fázist lefedik és minimális erővel a sínre pattinthatók. Egymást átfedve is mozgathatók, így könynyen változtatható szélességű burkolatot eredményez vágás nélkül. SST-60/1 SST-60/3 SST-60/4 A-SST-60/3 A-SST-60/4 SAD60/3 SAD60/4 Kivitel Gyűjtősíntartó, 1p Gyűjtősíntartó, 3p Gyűjtősíntartó, 4p Oldalsó burkolat 3 pólusú gyűjtősínhez Oldalsó burkolat 4 pólusú gyűjtősínhez Mellső burkolat 3 pólusú gyűjtősínhez Mellső burkolat 4 pólusú gyűjtősínhez Leágazó modulok (60 mm sínközéptávolság) Alkalmasak a gyűjtősínek betáplálására és a kábelek leágaztatására is. Az AM... modulok az érintésvédelmi burkolatot is tartalmazzák, kábelek gyűjtősínekről törénő leágaztatására használhatók. A PK... modulok burkolat nélküli kivitelek, amelyek szórítócsavarjai a leágazás gyűjtősínjét a fősínhez szorítják. Az adott fázisú leágazó sínnek a rendszer egyéb fázisú gyűjtősínjeitől való érintésvédelmi elválasztásáról pl. zsugorcsövek használatával külön gondoskodni kell. Kivitel, leágazás (szélesség x vastagság) AM-60/250/3 250A-ig, 1,5 mm 2-70 mm 2 AM-60/250/3/ A-ig, 16 mm mm 2, 5 mm vastag sínhez AM-60/250/3/ A-ig, 16 mm mm 2, 10 mm vastag sínhez AM-60/630/3 630A-ig, 70 mm mm 2, 5/10 mm vastag sínhez PK30/34X10 30 mm széles sínre, mm-es lemezsínhez PK40/34X10 40 mm széles sínre, mm-es lemezsínhez PK50/34X10 50 mm széles sínre, mm-es lemezsínhez PK50/54X10 50 mm széles sínre, mm-es lemezsínhez PK60/34X10 60 mm széles sínre, mm-es lemezsínhez PK60/54X10 60 mm széles sínre, mm-es lemezsínhez Leágazó kapcsok Segítségükkel - külön előkészítés nélkül - a kábelek vagy vezetékek közvetlenül a gyűjtősínre csatlakoztathatók. / Kivitel Vezeték 5 mm vastag sínhez 10 mm vastag sínhez keresztmetszet LAK5/1,5-16 LAK10/1,5-16 1,5-16 mm 2 LAK5/4-35 LAK10/ mm 2 LAK5/10-50 LAK10/ mm 2 LAK5/16-70 LAK10/ mm 2 LAK5/ LAK10/ mm 2 LAK5/ LAK10/ mm 2 G/14

16 Kapcsolható biztosítók Függőleges szakaszolókapcsoló biztosítók 185 mm sínközéptávolságú gyűjtősín-rendszerhez A készülékek hárompólusú, 185 mm sínközéptávolságú, kiépített gyűjtősínrendszerhez használhatók. A sínekben kialakított furatok és csavarok segítségével rögzíthetők a gyűjtősínekhez. A rögzítési pontok egyúttal a készülékek betáplálási pontjai is. Főbb jellemzők Külön kivitel a 3 pólus egyszerre és külön-külön történő szakaszolására. A felső vagy alsó kábelcsatlakozást a készülék 180 fokos megfordításával lehet megválasztani. Feszültségmérés céljára kialakított kémlelőfuratok a kapcsolófedélben. MSZ EN MSZ EN Rendelhető tartozékok: Adapterrel a 00-ás és as méretű készülékek egy síkba hozhatóak (opció, lásd a G/16 oldalon). A bekötésekhez különféle csatlakozókapcsokat alkalmazhatunk (opció, lásd a G/17 oldalon). A 185 mm-es sínközéptávolságot kialakító sínrögzítő- és burkoló elemek típusválasztékát lásd a G/16 oldalon! Általános műszaki adatok: Névleges üzemi feszültség: 500/690 VAC, Hz; 220/400 VDC Névleges szigetelési feszültség: 1000 VAC Környezeti hőmérséklet: -25 C C Védettség beépített állapotban: IP 20 (zárt kezelőkar), IP 10 (nyitott kezelőkar) Kapcsolókar Hosszú kapcsolókar a biztonságos és gyors kapcsoláshoz Bármelyik pólus lakatolható BE vagy KI állásban is (pólusonként szakaszolható kivitel esetében) Mérés és ellenőrzés Biztonságos feszültségmérés a vizsgálólfuratokon keresztül a biztosítóaljzat érintkezőjéről Szerelés Biztonságos szerelés feszültség alatt is a véletlen érintés ellen kialakított érintkező védőburkolatnak köszönhetően Felcserélhető rögzítőfülek a gyűjtősínre való rögzítéshez Pólusonként szakaszolható kivitel hátul nézet Névleges Méret- Kábel kereszt- Befoglaló méret (mm) Csatlakozóáram nagyság metszet (mm 2 ) L W H kapcsok Kivitel SL00-3X/185/F 160 A 00 pólusonkénti nyitás Max ,5 csavaros SL00-3X/185/KU A 00 pólusonkénti nyitás ,5 U-típus SL1-3X/3A 250 A 1 pólusonkénti nyitás csavaros SL1-3X/9/KM2G-F 250 A 1 pólusonkénti nyitás V-típus SL2-3X/3A 400 A 2 pólusonkénti nyitás csavaros SL2-3X/9/KM2G-F 400 A 2 pólusonkénti nyitás V-típus SL3-3X/3A 630 A 3 pólusonkénti nyitás csavaros SL3-3X/9/KM2G-F 630 A 3 pólusonkénti nyitás V-típus Egyszerre három pólusban szakaszolható kivitel Névleges Méret- Kábel kereszt- Befoglaló méret (mm) Csatlakozóáram nagyság metszet (mm 2 ) L W H kapcsok Kivitel SL00-3X3/185/F 160 A 00 egyszerre nyitás Max csavaros SL00-3X3/185/KU A 00 egyszerre nyitás U-típus SL1-3X3/3A 250 A 1 egyszerre nyitás csavaros SL1-3X3/9/KM2G-F 250 A 1 egyszerre nyitás V-típus SL2-3X3/3A 400 A 2 egyszerre nyitás csavaros SL2-3X3/9/KM2G-F 400 A 2 egyszerre nyitás V-típus SL3-3X3/3A 630 A 3 egyszerre nyitás csavaros SL3-3X3/9/KM2G-F 630 A 3 egyszerre nyitás V-típus G/15

17 Kapcsolható biztosítók 100 és 185 mm sínközéptávolságú gyűjtősínrendszerek kiépítéséhez használható kiegészítők Lehetőséget biztosítanak a 100 és 185 mm sínközéptávolságú gyűjtősín-rendszer kiépítéséhez, megkönnyítve és meggyorsítva ezzel a függőleges szakaszolókapcsoló biztosítók szerelését. SH100/185 Gyűjtősín-rögzítő (100 és 185 mm sínközéptávolságú rendszerekhez) Az gyűjtősíntartó alkalmas 100 és 185 mm-es sín közép - távolságú gyűjtősínek rögzítésére, segítségükkel optimális gyűjtősín-rendszer alakítható ki a függőleges biztosítós szakaszoló-kap csolók számára is. A külön rendelhető sín-takaró elemekkel kiegészítve egy érintésvédelmileg teljesen védett sínrendszer hozható létre. Műszaki adatok: Pólusszám: 3 Rögzítő csavar mérete: M12 Gyűjtősín szélesség: 100 mm Sínközéptávolság: 100 ill. 185 mm Befoglaló méret: mm (szélesség magasság vastagság) H-SL123/662 Gyűjtősíntakaró, csavaros (185 mm sínközéptávolságú rendszerekhez) A függőleges, mellső gyűjtősín-takaró segítségével a 185 mm sínközéptávolságú, 3 fázisú gyűjtő sín - rendszer sínjeinek érintésvédelmi szempontból nem védett részeinek mellső, kezelőoldal felőli elszi ge te - lése valósítható meg. Műszaki adatok: Pólusszám: 3 Rögzítő csavarok: műanyag, rögzítőfüllel Gyűjtősín szélesség: 100 mm Sínközéptávolság: 185 mm Befoglaló méret: mm (szélesség magasság vastagság) H-RF Gyűjtősíntakaró, pattintható (100 és 185 mm sínközéptávolságú rendszerekhez) A csavaros gyűjtősíntakaróval egyező funkcióval rendelkezik, csak a szerelés módja eltérő. A takaró a gyűjtősínre egyszerűen felpattintható. A szereléshez szerszám használata nem szükséges. Műszaki adatok: Pólusszám: 3 Rögzítő csavarok: műanyag, rögzítőfüllel Gyűjtősín szélesség: 100 mm Sínközéptávolság: 100 ill. 185 mm Befoglaló méret: mm (szélesség magasság vastagság) HW-SH/185 Gyűjtősíntartó oldalsó burkolat (185 mm sínközéptávolság) Segítségével az SH100/185 típusú gyűjtősíntartó oldalának elszigetelése valósítható meg. Az oldalsó burkolat és a csavaros vagy pattintható mellső síntakaróval kiegészítve az SH100/185 síntartóval szerelt 185 mm széles gyűjtősín-rendszerek a kezelőoldal felől teljesen burkolttá tehetők. Műszaki adatok: Pólusszám: 3 Rögzítő csavarok: műanyag, rögzítőfüllel Sínközéptávolság: 185 mm Befoglaló méret: mm (szélesség magasság vastagság) Függőleges 185 mm sínközéptávolságú szakaszolókapcsoló biztosítókhoz használható kiegészítők A szerelés megkönnyítése érdekében 00, 00C méretnagyságú, késes biztosítókhoz használható függőleges elrendezésű szakaszolókhoz rendelhető eszközök. A kiegészítők mechanikai méreteit és részletes műszaki adatait lásd a honlapon! G/16 AL-SL00/42 Adapter 00, 00C méretnagyságú készülékek kiemelésére Segítségével a 00, 00C méretű készülék kiemelhető a síkból, így az as méretnagyságú ké szü lé kek kel azonos magasságba kerül. Ezzel az elosztószekrény belső szerkezete esztétikusabbá, a beépített készülékek kezelése egyszerűbbé válik. Műszaki adatok: Pólusszám: 3 Készülék mérete: 00, 00C Rögzítő csavar mérete: M12 Gyűjtősín szélesség: 100 mm Sínközéptávolság: 185 mm Befoglaló méret: mm (szélesség magasság vastagság) SK-L/SL00 Gyűjtősínkapocs 00, 00C méretnagyságú készülékekhez Segítségükkel gyorsabban lehet az SL00 méretnagyságú készülékeket a gyűjtősínre rögzíteni. Műszaki adatok: Anyag: ónozott réz Készülék mérete: 00, 00C Rögzítő csavar mérete: M12 Sín vastagság: 5-10 mm

18 Kapcsolható biztosítók A biztosítós szakaszolókapcsolókhoz opcionálisan választható csatlakozókapcsok A biztosítós szakaszolókapcsolók alaptípusai csavaros csatlakozókapcsokkal rendelkeznek. Amennyiben a szerelés során igény merül fel a csatlakozási mód megváltoztatására, akkor opcionálisan különféle csatlakozókapcsok rendelhetők. Rendelésnél ügyelni kell arra, hogy a kapcsok nem minden típushoz alkalmazhatók! Egyes típusok csak a vízszintes (V), más típusok csak a függőleges (F) kialakítású készülékekhez társíthatók, míg egyes kapcsok mindkét változathoz alkalmazhatók! Szorítócsatlakozó Rézkábelek összekötésénél, ill. szakaszolókapcsoló biztosítók előkészítés nélküli kábelcsatlakoztatásra használhatók. Anyag: acél, felületkezelve Vezeték, gyűjtősínméret Csavar Szakaszolókapcsoló biztosító (szélesség x vastagság) mérete Méretnagysága Kivitele S mm 2, 9x5 mm, Cu 2 M5 00 Vízszintes, Függőleges S mm 2, 18x10 mm, Cu 2 M6 1 Vízszintes S mm 2, 19x10 mm, Cu 2 M8 2 Vízszintes S3, 21x15 mm, Cu 2 M8 3 Vízszintes Prizma-kapocs Szakaszolókapcsoló biztosítókhoz, egy ill. két réz- vagy alumínium kábel előkészítés nélküli csatlakoztatására használhatók. Anyag: ötvözet Kivitel, kábel Csavar Szakaszolókapcsoló biztosító keresztmetszet mérete Méretnagysága Kivitele P mm 2 Cu/Al 2 M5 00 Vízszintes, Függőleges P mm 2 Cu/Al 2 M5 00 Vízszintes P mm 2 Cu/Al 2 M6 1 Vízszintes P mm 2 Cu/Al 2 M8 2 Vízszintes P mm 2 Cu/Al 2 M8 3 Vízszintes P mm 2 Cu/Al 2 M6 1 Vízszintes P mm 2 Cu/Al 2 M8 2 Vízszintes P mm 2 Cu/Al 2 M8 3 Vízszintes V-szorítókapocs Szakaszolókapcsoló biztosítók előkészítés nélküli kábelcsatlakoztatására használhatók, réz- és alumínium kábelekhez. Anyag: acél, felületkezelve Kábel keresztmetszet, kivitel Szakaszolókapcsoló biztosító (sín szélesség) méretnagysága, kivitele KM2G-F 240 mm 2 Cu/Al 2, Vízszintes KM2G 300 mm 2 Cu/Al 2, Vízszintes KM2G-F/A mm 2 Cu/Al, sínre (30-40 mm) hajlított 2, Vízszintes KM2G/A mm 2 Cu/Al, sínre (30-40 mm) hajlított 2, Vízszintes U-szorítókapocs Szakaszolókapcsoló biztosítók előkészítés nélküli kábelcsatlakoztatására használhatók, réz- és alumínium kábelekhez. Anyag: acél, felületkezelve Kábel keresztmetszet Szakaszolókapcsoló biztosító méretnagysága, kivitele KU00/1/2X/A30-40* 2 95 mm 2 Cu/Al 00, Vízszintes KU00/1 95 mm 2 Cu/Al 00, Vízszintes KU00/2 2 95/50 mm 2 Cu/Al 00, Vízszintes * Csatlakozófüllel ellátott kivitel, sínre szerelhető Minden Jean Müller szakaszolókapcsoló speciálisan kialakított késérintkezővel van ellátva a villamosenergia-rendszer megbízható, üzembiztos működése érdekében. Az érintkező kialakítása az optimális ívterelés segítségével megrövidíti a villamos ívelés időtartamát, és ezzel csökkenti az érintkező felület erodálódását. Az érintkező közepének egyenes felülete a megfelelő érintkező felületet biztosítja a teljesítmény-veszteség alacsonyan tartása érdekében. Az érintkező aljának kialakítása pedig a rövidzárás alatt történő kapcsolás során fellépő érintkező behegedés ellen védi a készüléket, így a szakaszolókapcsoló névleges zárlati megszakító-képessége akár 110 ka is lehet! G/17

19 Kézikapcsolók Ipari kézikapcsolók Gyártmánycsalád 20-tól 160 A-ig, 2, 3 vagy 4 pólussal, 60 vagy 90 -os kapcsolási szöggel, az alábbi változatokban: Alapkivitel, tokozat nélküli kézikapcsoló Tokozattal ellátott változat, összeszerelt állapotban, IP 44 védettségi fokozattal Tokozattal ellátott változat, összeszerelt állapotban, IP 65 védettségi fokozattal Általános adatok Névleges frekvencia: 50/60 Hz Szigetelési feszültség: 690 V Lökőfeszültség állóság: 6 kv Szennyeződési fokozat: 3 Környezeti hőmérséklet: -5 C +55 C Szerelőlemez vastagsága: max. 5 mm MSZ EN Védettségi fokozat: kapcsolótörzs: IP 00 beépítés után: IP 42 tokozott változatok: IP 44 tömítő készlettel: IP 65 Kivitel BE-KI kapcsolók Választókapcsolók Motorkapcsolók Műszerátkapcsolók Főkapcsolók Műszaki adatok / Építési nagyság TK-20 TK-25 TK-32 TK-63 TK-125 TK-160 Névleges termikus áram (A) AC-23A 7, Kapcsolható teljesítmény P e (kw) 400 V~ AC-2 7, AC-3 5,5 7, , AC-4 1,5 3 5,5 7, AC-21A AC-22A AC-23A Névleges üzemi áram I e (A) 400 V~ AC AC AC-4 3,5 6, AC V = DC , Mechanikai élettartam ( 10 5 ciklus) , Villamos élettartam ( 10 5 ciklus) 3 3 1, Max. kapcsolási gyakoriság (c/h) ,5 1 4,0 1 6, merev Beköthető max. vezeték- 2 1,5 2 1,5 2 4, keresztmetszet (mm 2 ) 1 2,5 1 4,0 1 4, hajlékony 2 1,5 2 1,5 2 2, Névleges rövididejű határáram (1s; A) Névleges feltételes zárlati áram (ka eff ), ha a gg előtétbiztosító értéke (A) Méretrajzok és felerősítési furatok TK..., TKV..., TKB..., TKM..., TKU..., TKI-F TKF,TKFL Méreteket lásd a választéktáblázatban! G/18

20 Kézikapcsolók Tartozékok Az alapkivitelű kézikapcsolókhoz lehetőség van IP 44 védettségű tokozat hozzárendelésére. A tokozatokhoz IP 65-ös védettséget biztosító tömítőkészletek is rendeletők. Tokozatok Megnevezés Szín W H L Tömítő- (mm) (mm) (mm) szelencék TK/T1+F1/ Összeállított alacsony tokozat Világos szürke alj kézikapcsolókhoz (IP44) + világos szürke fedél db MG-20 TK/T2+F1/ Összeállított magas tokozat Világos szürke alj kézikapcsolókhoz + világos szürke fedél db MG-20 TK/T2+F2/ Összeállított magas tokozat kulcsos Világos szürke alj főkapcsolókhoz + világos szürke fedél db MG-20 TK/T2+F2S/ Összeállított magas tokozat kulcsos Világos szürke alj főkapcsolókhoz + sárga fedél db MG-20 TK/T3+F3/ Összeállított 3-as tokozat 32, 63A-es Világos szürke alj 2 db MG kézikapcsolókhoz + világos szürke fedél 2 db MG-32 TK/T3+F3S/ Összeállított 3-as tokozat lakatolható Világos szürke alj 2 db MG , 25, 32 és 63 A-es főkapcsolókhoz + sárga fedél 2 db MG-32 TKTS-01 Összeállított 1-es tokozat Világos szürke alj kézikapcsolókhoz, IP 65 + világos szürke fedél db MG-20 TKTS-02 Összeállított 2-es tokozat Világos szürke alj kézikapcsolókhoz, IP 65 + világos szürke fedél db MG-25 TKTS-03 Összeállított 3-as tokozat Világos szürke alj 2 db MG kézikapcsolókhoz, IP 65 + világos szürke fedél 2 db MG-32 Tömítőkészletek A tokozatokhoz IP 65-ös védettséget biztosító tömítő készletek rendelhetők. Megnevezés TKT-65 Kapcsolódoboz tömítő készlet IP 65 (20 A, 25 A) TKT-65/2 Kapcsolódoboz tömítő készlet IP 65 (32 A, 63 A) TKT-65/3 Kapcsolódoboz tömítő készlet IP 65 lakatolható kapcsolókhoz TKT-65/4 Kapcsolódoboz tömítő készlet IP 65, TKFK kulcsos kapcsolókhoz Adap ter A 20 és 25 A-es kiviteli változatok a TKA adapter segítségével az EN szabvány szerinti 7,5 35 mm mé re tű sze re lő sín re rög zít he tők. TKA Megnevezés Adapter A-es kézikapcsolókhoz G/19

21 Kézikapcsolók Alapkivitel Tokozva IP44 Tokozva IP65 Megnevezés Tokozat Előlap TK-206/2 TK-206/2T TK-206/2T65 2 p, 20A, BE-KI, 60 TK/T1+F1/ TK-256/2 TK-256/2T TK-256/2T65 2 p, 25A, BE-KI, 60 TK/T1+F1/ TK-209/2 TK-209/2T TK-209/2T65 2 p, 20A, BE-KI, 90 TK/T1+F1/ TK-259/2 TK-259/2T TK-259/2T65 2 p, 25A, BE-KI, 90 TK/T1+F1/ Általános BE-KI kapcsolók TK-206/3 TK-206/3T TK-206/3T65 3 p, 20A, BE-KI, 60 TK/T1+F1/ TK-256/3 TK-256/3T TK-256/3T65 3 p, 25A, BE-KI, 60 TK/T2+F1/ TK-326/3 TK-326/3T TK-326/3T65 3 p, 32A, BE-KI, 60 TK/T3+F3/ TK-636/3 TK-636/3T TK-636/3T65 3 p, 63A, BE-KI, 60 TK/T3+F3/ TK-126/3 TK-126/3T65 3 p, 125A, BE-KI, 60 TKTS-03 TK-166/3 TK-166/3T65 3 p, 160A, BE-KI, 60 TKTS-03 TK-209/3 TK-209/3T TK-209/3T65 3 p, 20A, BE-KI, 90 TK/T1+F1/ TK-259/3 TK-259/3T TK-259/3T65 3 p, 25A, BE-KI, 90 TK/T2+F1/ TK-329/3 TK-329/3T TK-329/3T65 3 p, 32A, BE-KI, 90 TK/T3+F3/ TK-639/3 TK-639/3T TK-639/3T65 3 p, 63A, BE-KI, 90 TK/T3+F3/ TK-129/3 TK-129/3T65 3 p, 125A, BE-KI, 90 TKTS-03 TK-169/3 TK-169/3T65 3 p, 160A, BE-KI, 90 TKTS-03 TK-206/4 TK-206/4T TK-206/4T65 4 p, 20A, BE-KI, 60 TK/T1+F1/ TK-256/4 TK-256/4T TK-256/4T65 4 p, 25A, BE-KI, 60 TK/T2+F1/ TK-326/4 TK-326/4T TK-326/4T65 4 p, 32A, BE-KI, 60 TK/T3+F3/ TK-636/4 TK-636/4T TK-636/4T65 4 p, 63A, BE-KI, 60 TK/T3+F3/ TK-126/4 TK-126/4T65 4 p, 125A, BE-KI, 60 TKTS-03 TK-166/4 TK-166/4T65 4 p, 160A, BE-KI, 60 TKTS-03 TK-209/4 TK-209/4T TK-209/4T65 4 p, 20A, BE-KI, 90 TK/T1+F1/ TK-259/4 TK-259/4T TK-259/4T65 4 p, 25A, BE-KI, 90 TK/T2+F1/ TK-329/4 TK-329/4T TK-329/4T65 4 p, 32A, BE-KI, 90 TK/T3+F3/ TK-639/4 TK-639/4T TK-639/4T65 4 p, 63A, BE-KI, 90 TK/T3+F3/ TK-129/4 TK-129/4T65 4 p, 125A, BE-KI, 90 TKTS-03 TK-169/4 TK-169/4T65 4 p, 160A, BE-KI, 90 TKTS-03 Választókapcsolók G/20 TKV-206/3 TKV-206/3T TKV-206/3T p, 20A, "1-0-2", 60 TK/T2+F1/ TKV-256/3 TKV-256/3T p, 25A, "1-0-2", 60 TKTS-02 TKV-326/3 TKV-326/3T TKV-326/3T p, 32A, "1-0-2", 60 TK/T3+F3/ TKV-636/3 TKV-636/3T p, 63A, "1-0-2", 60 TKTS-03 TKV-126/3 2 3 p, 125A, "1-0-2", 60 TKV-166/3 2 3 p, 160A, "1-0-2", 60 TKV-206/4 TKV-206/4T p, 20A, "1-0-2", 60 TKTS-01 TKV-256/4 TKV-256/4T p, 25A, "1-0-2", 60 TKTS-02 TKV-326/4 TKV-326/4T TKV-326/4T p, 32A, "1-0-2", 60 TK/T3+F3/ TKV-636/4 2 4 p, 63A, "1-0-2", 60 TKV-126/4 2 4 p, 125A, "1-0-2", 60 TKV-166/4 2 4 p, 160A, "1-0-2", 60

22 Kézikapcsolók Érintkező lefejtés L A a b d (mm) (mm) (mm) (mm) (mm) 28 43, , Kapcsolási ábra , , , ,6 45, , , , ,6 45, , , , ,6 45, , , , ,6 45, , , , ,4 45, , , , ,2 45, , , G/21

23 Kézikapcsolók Alapkivitel Tokozva IP44 Tokozva IP65 Megnevezés Tokozat TKV-209/3 TKV-209/3T TKV-209/3T p, 20A, TK/T2+F1/ TKV-259/3 TKV-259/3T p, 25A, TKTS-02 TKV-329/3 TKV-329/3T TKV-329/3T p, 32A, TK/T3+F3/ TKV-639/3 TKV-639/3T p, 63A, TKTS-03 TKV-129/3 2 3 p, 125A, TKV-169/3 2 3 p, 160A, Előlap TKV-209/4 TKV-209/4T p, 20A, TKTS-01 TKV-259/4 TKV-259/4T p, 25A, TKTS-02 TKV-329/4 TKV-329/4T TKV-329/4T p, 32A, TK/T3+F3/ TKV-639/4 2 4 p, 63A, TKV-129/4 2 4 p, 125A, TKV-169/4 2 4 p, 160A, Választókapcsolók TKB-206/3 TKB-206/3T TKB-206/3T p, 20A, 0-1-2, 60 TK/T2+F1/ TKB-256/3 TKB-256/3T p, 25A, 0-1-2, 60 TKTS-02 TKB-326/3 TKB-326/3T TKB-326/3T p, 32A, 0-1-2, 60 TK/T3+F3/ TKB-636/3 TKB-636/3T p, 63A, 0-1-2, 60 TKTS-03 TKB-126/3 2 3 p, 125A, 0-1-2, 60 TKB-166/3 2 3 p, 160A, 0-1-2, 60 TKB-206/4 TKB-206/4T p, 20A, 0-1-2, 60 TKTS-01 TKB-256/4 TKB-256/4T p, 25A, 0-1-2, 60 TKTS-02 TKB-326/4 TKB-326/4T TKB-326/4T p, 32A, 0-1-2, 60 TK/T3+F3/ TKB-636/4 2 4 p, 63A, 0-1-2, 60 TKB-126/4 2 4 p, 125A, 0-1-2, 60 TKB-166/4 2 4 p, 160A, 0-1-2, 60 TKB-209/3 TKB-209/3T TKB-209/3T p, 20A, 0-1-2, 90 TK/T2+F1/ TKB-259/3 TKB-259/3T p, 25A, 0-1-2, 90 TKTS-02 TKB-329/3 TKB-329/3T TKB-329/3T p, 32A, 0-1-2, 90 TK/T3 +F3/ TKB-639/3 TKB-639/3T p, 63A, 0-1-2, 90 TKTS-03 TKB-129/3 2 3 p, 125A, 0-1-2, 90 TKB-169/3 2 3 p, 160A, 0-1-2, 90 TKB-209/4 TKB-209/4T p, 20A, 0-1-2, 90 TKTS-01 TKB-259/4 TKB-259/4T p, 25A, 0-1-2, 90 TKTS-02 TKB-329/4 TKB-329/4T TKB-329/4T p, 32A, 0-1-2, 90 TK/T3+F3/ TKB-639/4 2 4 p, 63A, 0-1-2, 90 TKB-129/4 2 4 p, 125A, 0-1-2, 90 TKB-169/4 2 4 p, 160A, 0-1-2, 90 Motorkapcsolók G/22 TKM-20/Q TKM-20/QT TKM-20/QT65 BE-KI 5,5kW TK/T1+F1/ TKM-25/Q TKM-25/QT TKM-25/QT65 BE-KI 7,5kW TK/T2+F1/ TKM-32/Q TKM-32/QT TKM-32/QT65 BE-KI 11kW TK/T3+F3/ TKM-63/Q TKM-63/QT TKM-63/QT65 BE-KI 18,5kW TK/T3+F3/ TKM-12/Q TKM-12/QT65 BE-KI 30kW TKTS-03 TKM-16/Q TKM-16/QT65 BE-KI 37kW TKTS-03 TKM-20/N TKM-20/NT TKM-20/NT65 Irányváltó 1,5kW TK/T2+F1/ TKM-25/N TKM-25/NT65 Irányváltó 3kW TKTS-02 TKM-32/N TKM-32/NT TKM-32/NT65 Irányváltó 5,5kW TK/T3+F3/ TKM-63/N TKM-63/NT65 Irányváltó 7,5kW TKTS-03 TKM-12/N Irányváltó 12kW TKM-16/N Irányváltó 15kW

24 Kézikapcsolók Érintkező lefejtés L A a b d (mm) (mm) (mm) (mm) (mm) 50, ,4 45, , , , ,2 45, , , , ,4 45, , , , ,2 45, , , , ,4 45, , , , ,2 45, , , , ,6 45, , , , ,4 45, , , Kapcsolási ábra G/23
