1 Fúrás és marás CNC ROBOT ROBOMACHINE Robodrill Alpha DiA sorozat

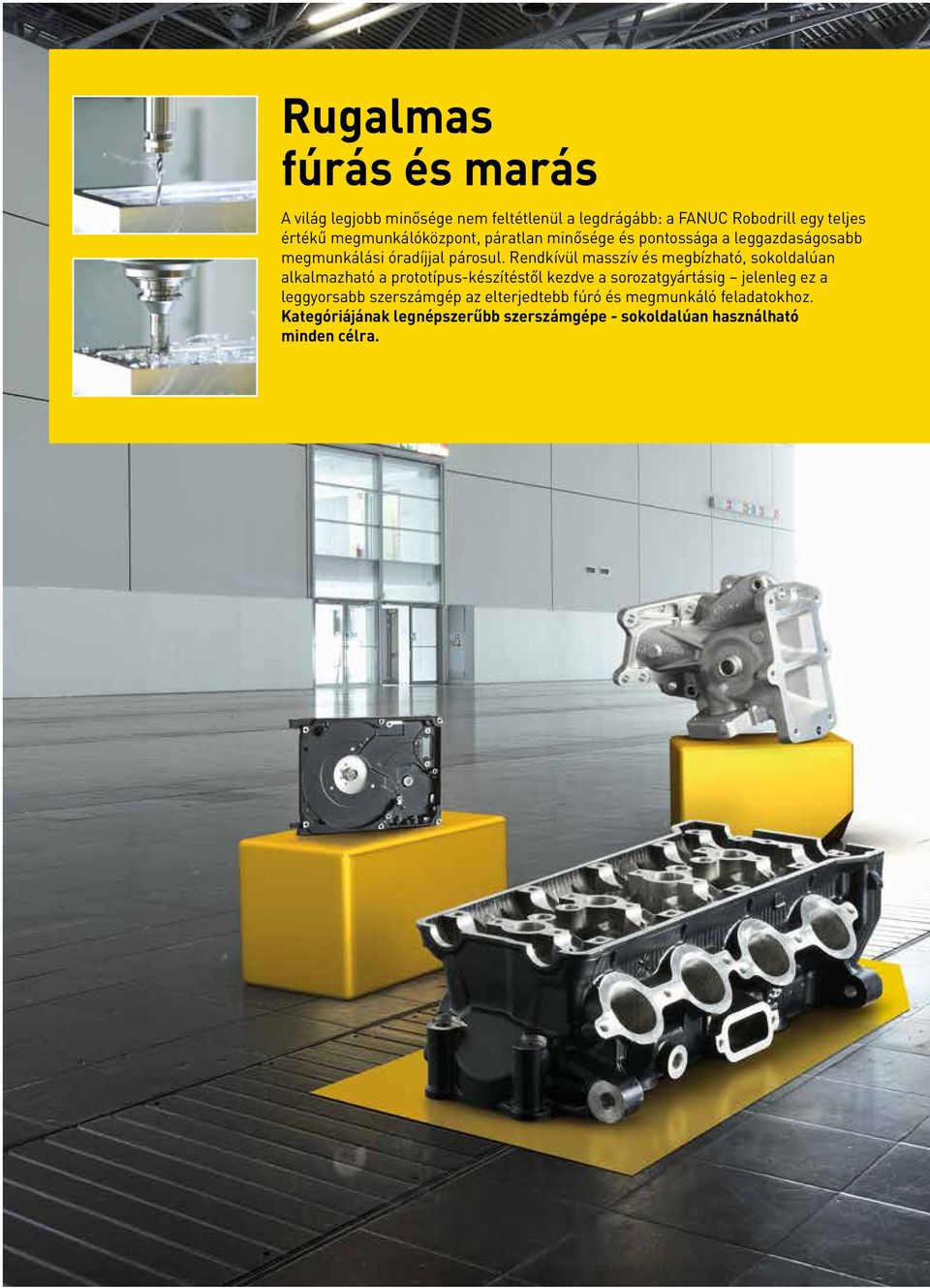

2 Rugalmas fúrás és marás A világ legjobb minősége nem feltétlenül a legdrágább: a FANUC Robodrill egy teljes értékű megmunkálóközpont, páratlan minősége és pontossága a leggazdaságosabb megmunkálási óradíjjal párosul. Rendkívül masszív és megbízható, sokoldalúan alkalmazható a prototípus-készítéstől kezdve a sorozatgyártásig jelenleg ez a leggyorsabb szerszámgép az elterjedtebb fúró és megmunkáló feladatokhoz. Kategóriájának legnépszerűbb szerszámgépe - sokoldalúan használható minden célra.

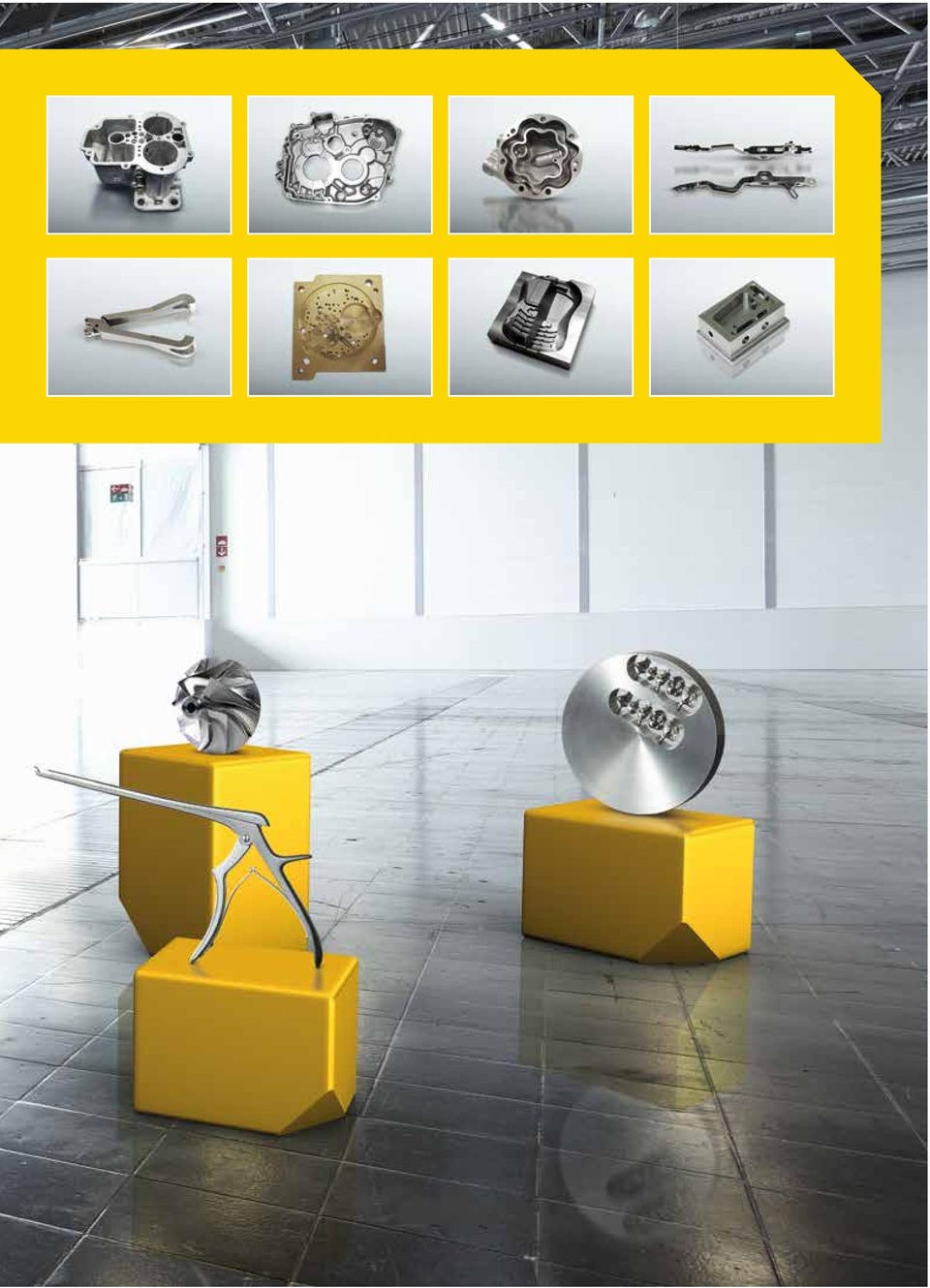

3

4 Az eredeti Egy gép sokoldalú felhasználásra: A FANUC Robodrill mindig pontosan azt végzi, amire szükség van megbízható minőségben. Így optimális többfunkciós szerszámgépre tehetünk szert, számos produktív előnnyel, sokféle fúrási és megmunkálási feladathoz. Maximális pontosságot, dinamikát és megbízhatóságot igénylő feladatokhoz. Közvetlenül hajtott tengelyek 1,5 G gyorsuláshoz, mindhárom tengelyen 54 m/perc sebességgel Rendkívül dinamikus orsó vagy fordulatszám/perc Optimális gyorsulás- és lassulásvezérlés a hatékony megmunkáláshoz és rövidebb ciklusidőkhöz Hosszú mozgáspálya akár 700 x 400 x 330 mm Több mint 40% energiamegtakarítás a kisebb tömeg, kevesebb sűrítettlevegő-fogyasztás és a többletenergia pozitív visszacsatolását használó intelligens irányítástechnika révén Japán minőség 1972 óta minden FANUC Robodrill 60 év CNC tapasztalatát hordozza, a minőség folyamatos fejlesztése mellett. A részegységek 100%-ban a FANUC japán gyárában készülnek - így a vezérlők, erősítők, motorok és az összes hasonló részegység is - a kevesebb szerelvény, kevesebb alkatrész japán elv szerint. Az alkatrészek optimalizáltan összeválogatva, egyetlen gyártótól kerülnek beépítésre. Az eredmény: magas műszaki rendelkezésre állás, alacsony karbantartási igény, az iparág legmegbízhatóbb termékei.

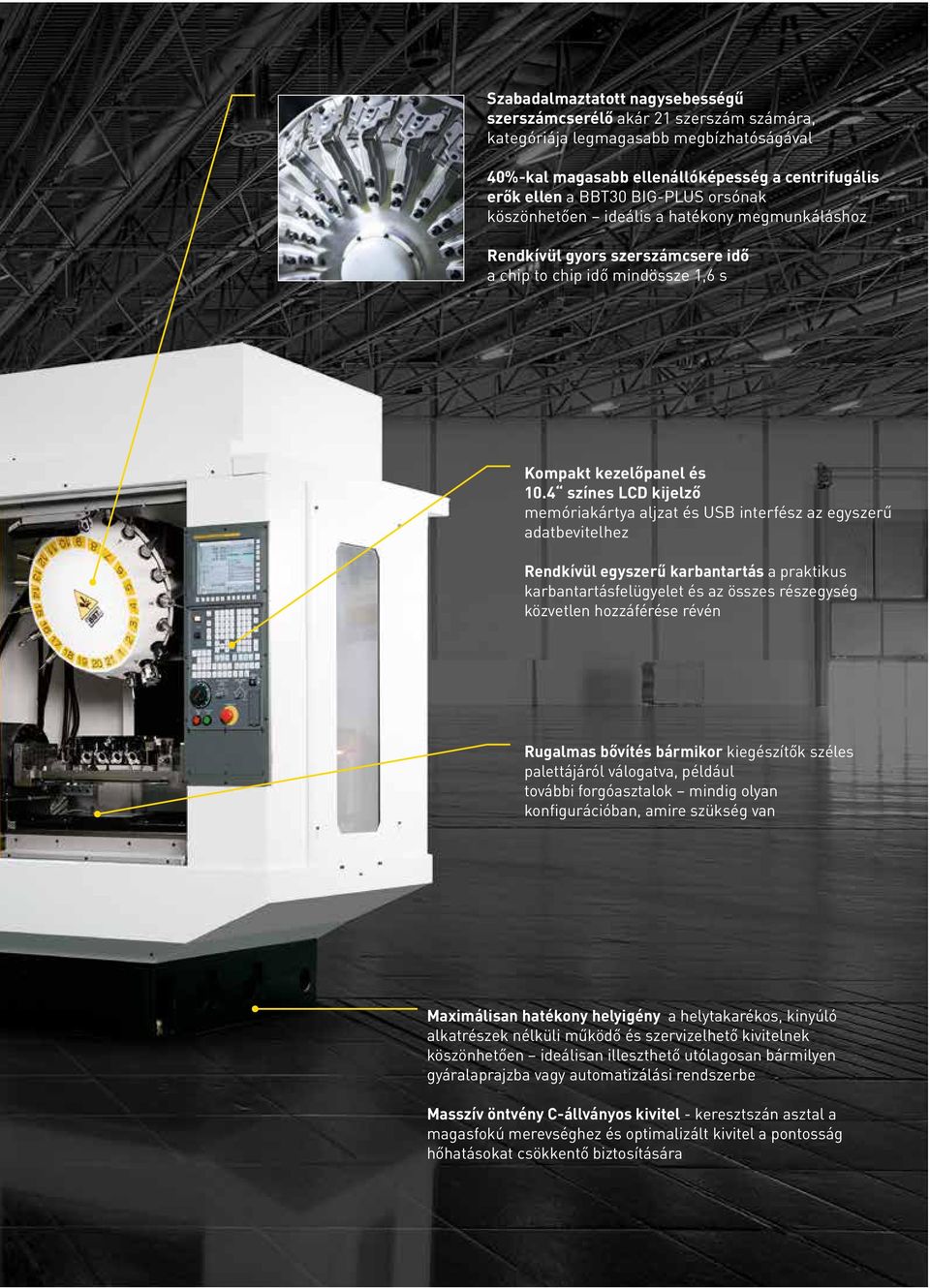

5 Szabadalmaztatott nagysebességű szerszámcserélő akár 21 szerszám számára, kategóriája legmagasabb megbízhatóságával 40%-kal magasabb ellenállóképesség a centrifugális erők ellen a BBT30 BIG-PLUS orsónak köszönhetően ideális a hatékony megmunkáláshoz Rendkívül gyors szerszámcsere idő a chip to chip idő mindössze 1,6 s Kompakt kezelőpanel és 10.4 színes LCD kijelző memóriakártya aljzat és USB interfész az egyszerű adatbevitelhez Rendkívül egyszerű karbantartás a praktikus karbantartásfelügyelet és az összes részegység közvetlen hozzáférése révén Rugalmas bővítés bármikor kiegészítők széles palettájáról válogatva, például további forgóasztalok mindig olyan konfigurációban, amire szükség van Maximálisan hatékony helyigény a helytakarékos, kinyúló alkatrészek nélküli működő és szervizelhető kivitelnek köszönhetően ideálisan illeszthető utólagosan bármilyen gyáralaprajzba vagy automatizálási rendszerbe Masszív öntvény C-állványos kivitel - keresztszán asztal a magasfokú merevséghez és optimalizált kivitel a pontosság hőhatásokat csökkentő biztosítására

6 Három típus, minden igényhez Alpha D21SiA5 Alpha D21MiA5 Alpha D21LiA5

7 Műszaki adatok Méretek Alaprajz (2182, 2282, 2382) (2325, 2517, 2667) (2268, 2368, 2468) (140L) 1300 (200L) 68 (±10) 68 (±10) (140L) 1066 (200L) (2182, 2282, 2382) (2325, 2517, 2667) (2268, 2368, 2468) (100L, 200L) 1565 (240L) 68 (±10) 68 (±10) (100L) 930 (200L) 865 (240L) (2182, 2282, 2382) (2325, 2517, 2667) (2268, 2368, 2468) (100L, 200L) 1565 (240L) 68 (±10) 68 (±10) (100L) 930 (200L) 865 (240L)

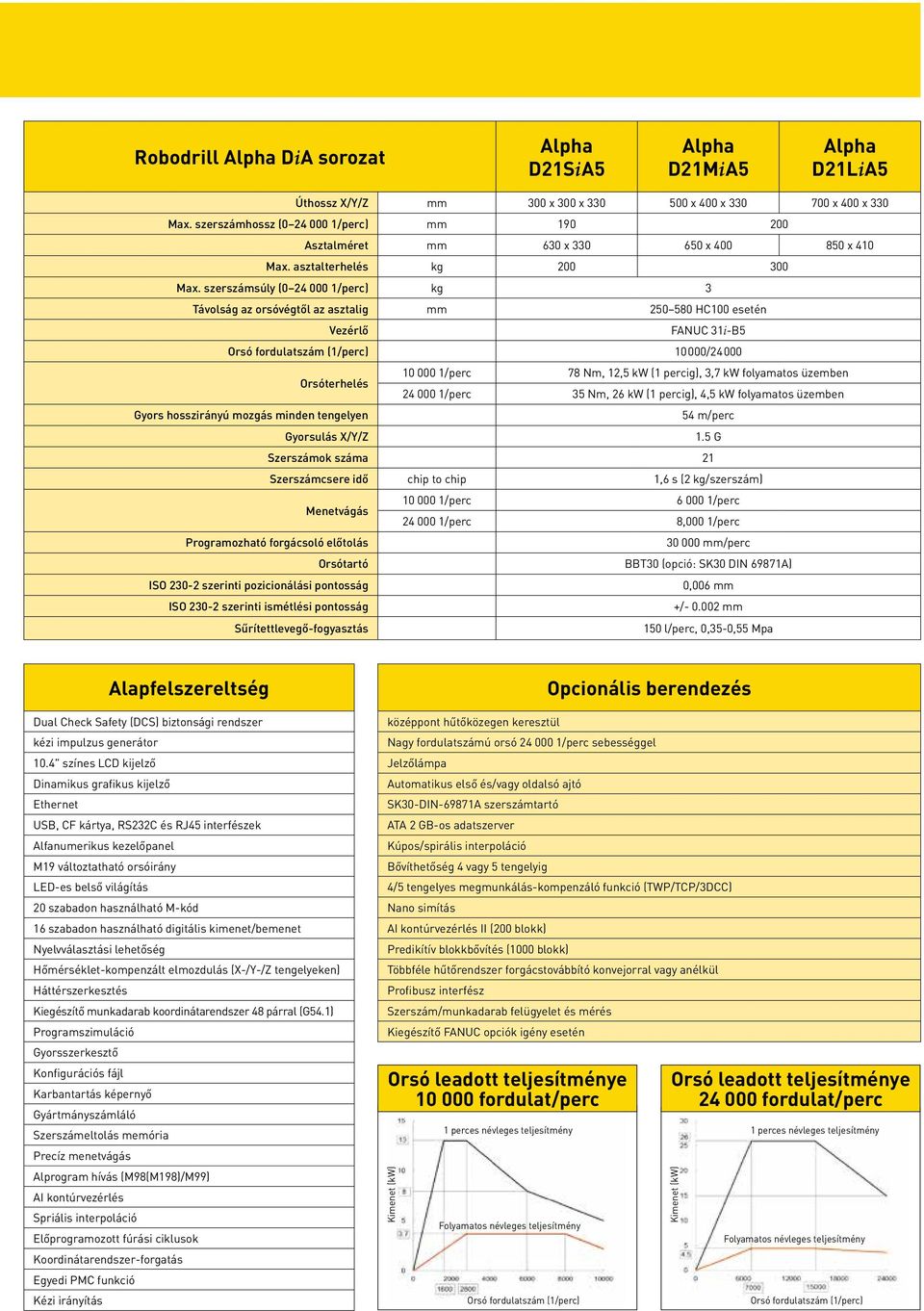

8 Robodrill Alpha DiA sorozat Alpha D21SiA5 Alpha D21MiA5 Alpha D21LiA5 Úthossz X/Y/Z mm 300 x 300 x x 400 x x 400 x 330 Max. szerszámhossz ( /perc) mm Asztalméret mm 630 x x x 410 Max. asztalterhelés kg Max. szerszámsúly ( /perc) kg 3 Távolság az orsóvégtől az asztalig mm HC100 esetén Vezérlő FANUC 31i-B5 Orsó fordulatszám (1/perc) 10000/24000 Orsóterhelés /perc 78 Nm, 12,5 kw (1 percig), 3,7 kw folyamatos üzemben /perc 35 Nm, 26 kw (1 percig), 4,5 kw folyamatos üzemben Gyors hosszirányú mozgás minden tengelyen 54 m/perc Gyorsulás X/Y/Z 1.5 G Szerszámok száma 21 Szerszámcsere idő chip to chip 1,6 s (2 kg/szerszám) Menetvágás /perc /perc /perc 8,000 1/perc Programozható forgácsoló előtolás mm/perc Orsótartó BBT30 (opció: SK30 DIN 69871A) ISO szerinti pozicionálási pontosság 0,006 mm ISO szerinti ismétlési pontosság +/ mm Sűrítettlevegő-fogyasztás 150 l/perc, 0,35-0,55 Mpa Alapfelszereltség Dual Check Safety (DCS) biztonsági rendszer kézi impulzus generátor 10.4" színes LCD kijelző Dinamikus grafikus kijelző Ethernet USB, CF kártya, RS232C és RJ45 interfészek Alfanumerikus kezelőpanel M19 változtatható orsóirány LED-es belső világítás 20 szabadon használható M-kód 16 szabadon használható digitális kimenet/bemenet Nyelvválasztási lehetőség Hőmérséklet-kompenzált elmozdulás (X-/Y-/Z tengelyeken) Háttérszerkesztés Kiegészítő munkadarab koordinátarendszer 48 párral (G54.1) Programszimuláció Gyorsszerkesztő Konfigurációs fájl Karbantartás képernyő Gyártmányszámláló Szerszámeltolás memória Precíz menetvágás Alprogram hívás (M98(M198)/M99) AI kontúrvezérlés Spriális interpoláció Előprogramozott fúrási ciklusok Koordinátarendszer-forgatás Egyedi PMC funkció Kézi irányítás Opcionális berendezés középpont hűtőközegen keresztül Nagy fordulatszámú orsó /perc sebességgel Jelzőlámpa Automatikus első és/vagy oldalsó ajtó SK30-DIN-69871A szerszámtartó ATA 2 GB-os adatszerver Kúpos/spirális interpoláció Bővíthetőség 4 vagy 5 tengelyig 4/5 tengelyes megmunkálás-kompenzáló funkció (TWP/TCP/3DCC) Nano simítás AI kontúrvezérlés II (200 blokk) Predikítív blokkbővítés (1000 blokk) Többféle hűtőrendszer forgácstovábbító konvejorral vagy anélkül Profibusz interfész Szerszám/munkadarab felügyelet és mérés Kiegészítő FANUC opciók igény esetén Orsó leadott teljesítménye fordulat/perc Kimenet (kw) Orsó leadott teljesítménye fordulat/perc 1 perces névleges teljesítmény 1 perces névleges teljesítmény Folyamatos névleges teljesítmény Orsó fordulatszám (1/perc) Kimenet (kw) Folyamatos névleges teljesítmény Orsó fordulatszám (1/perc)

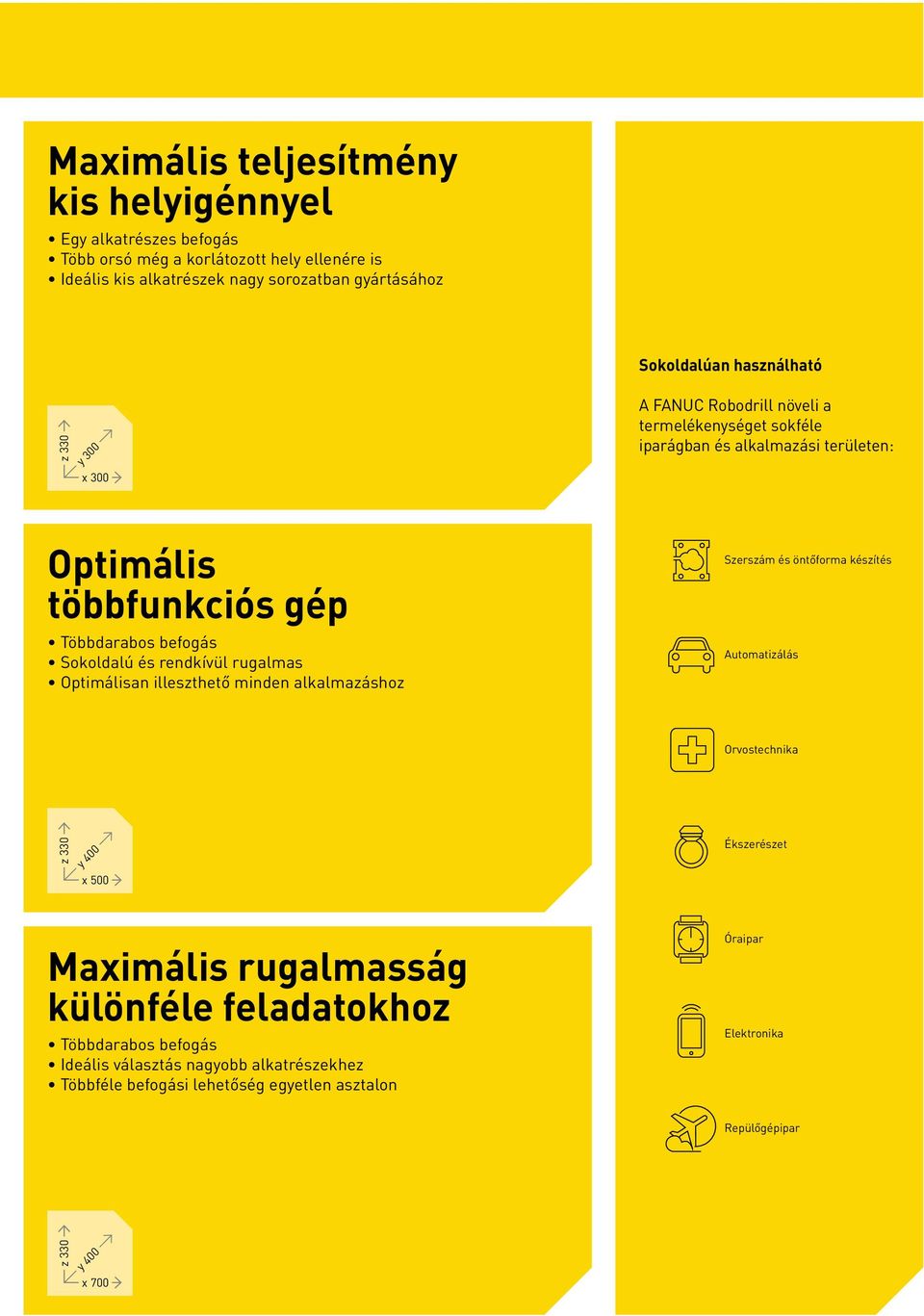

9 Maximális teljesítmény kis helyigénnyel Egy alkatrészes befogás Több orsó még a korlátozott hely ellenére is Ideális kis alkatrészek nagy sorozatban gyártásához z 330 y 300 x 300 Sokoldalúan használható A FANUC Robodrill növeli a termelékenységet sokféle iparágban és alkalmazási területen: Optimális többfunkciós gép Többdarabos befogás Sokoldalú és rendkívül rugalmas Optimálisan illeszthető minden alkalmazáshoz Szerszám és öntőforma készítés Automatizálás Orvostechnika z 330 y 400 x 500 Ékszerészet Maximális rugalmasság különféle feladatokhoz Többdarabos befogás Ideális választás nagyobb alkatrészekhez Többféle befogási lehetőség egyetlen asztalon Óraipar Elektronika Repülőgépipar z 330 y 400 x 700

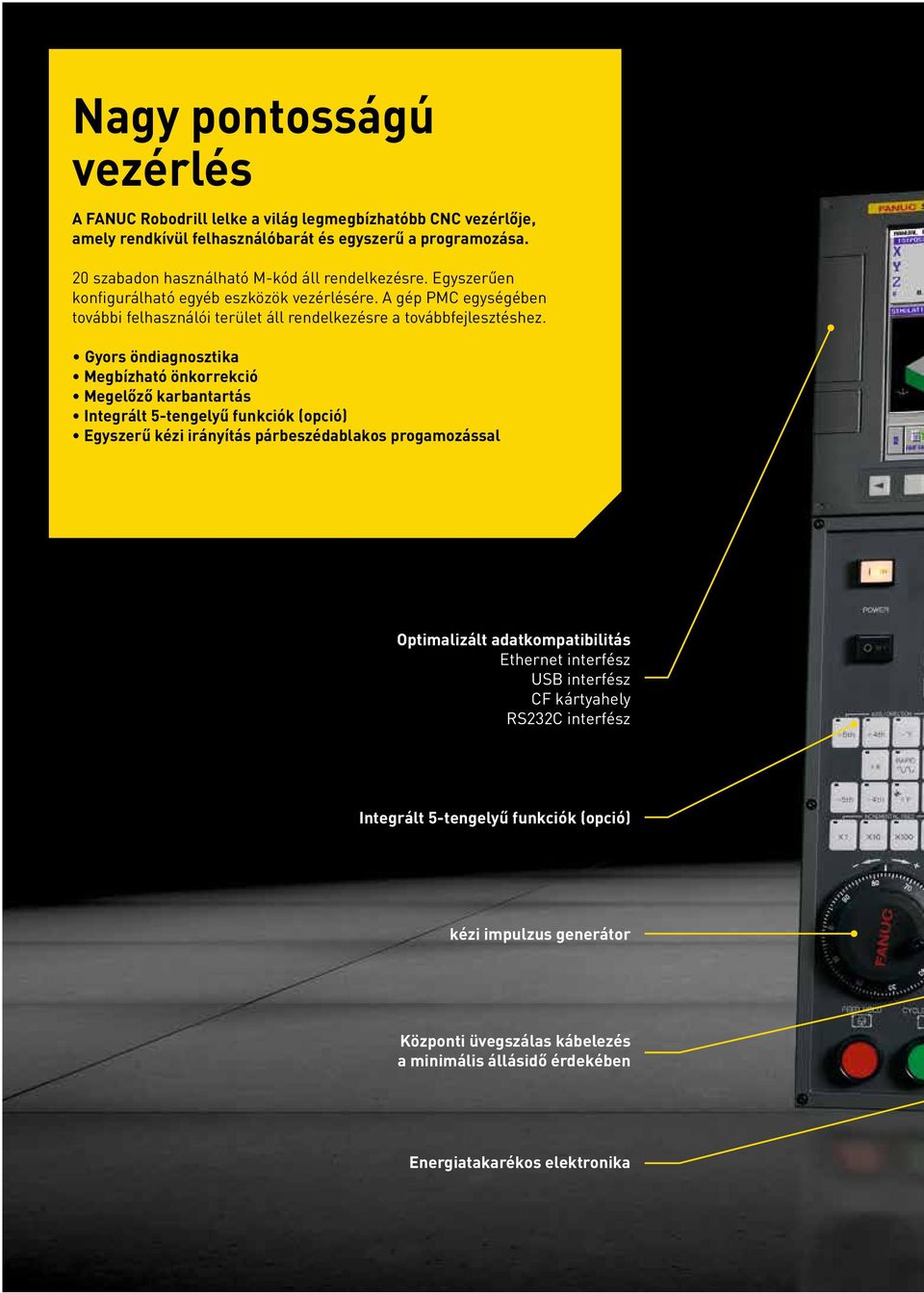

10 Nagy pontosságú vezérlés A FANUC Robodrill lelke a világ legmegbízhatóbb CNC vezérlője, amely rendkívül felhasználóbarát és egyszerű a programozása. 20 szabadon használható M-kód áll rendelkezésre. Egyszerűen konfigurálható egyéb eszközök vezérlésére. A gép PMC egységében további felhasználói terület áll rendelkezésre a továbbfejlesztéshez. Gyors öndiagnosztika Megbízható önkorrekció Megelőző karbantartás Integrált 5-tengelyű funkciók (opció) Egyszerű kézi irányítás párbeszédablakos progamozással Optimalizált adatkompatibilitás Ethernet interfész USB interfész CF kártyahely RS232C interfész Integrált 5-tengelyű funkciók (opció) kézi impulzus generátor Központi üvegszálas kábelezés a minimális állásidő érdekében Energiatakarékos elektronika

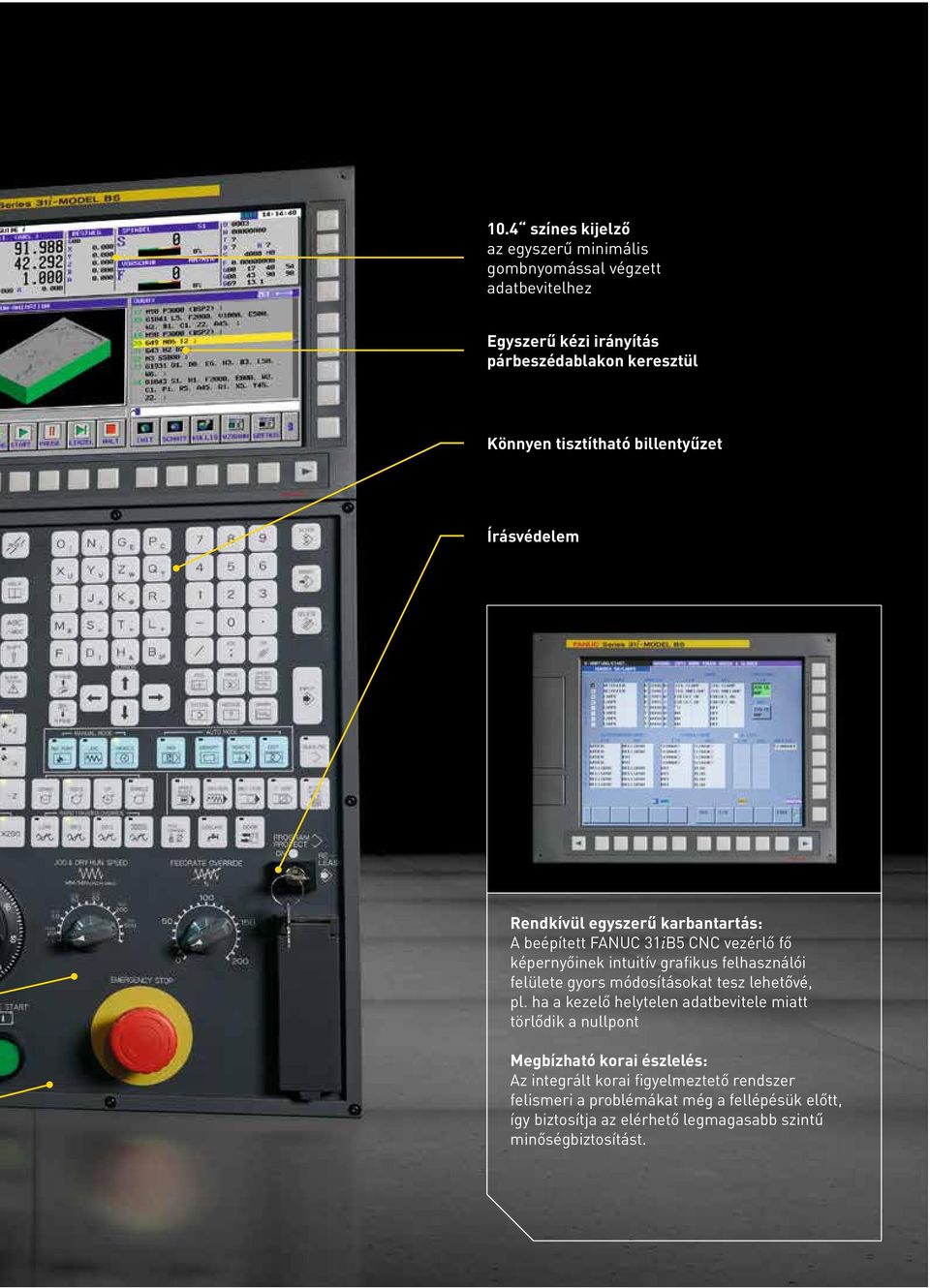

11 10.4 színes kijelző az egyszerű minimális gombnyomással végzett adatbevitelhez Egyszerű kézi irányítás párbeszédablakon keresztül Könnyen tisztítható billentyűzet Írásvédelem Rendkívül egyszerű karbantartás: A beépített FANUC 31iB5 CNC vezérlő fő képernyőinek intuitív grafikus felhasználói felülete gyors módosításokat tesz lehetővé, pl. ha a kezelő helytelen adatbevitele miatt törlődik a nullpont Megbízható korai észlelés: Az integrált korai figyelmeztető rendszer felismeri a problémákat még a fellépésük előtt, így biztosítja az elérhető legmagasabb szintű minőségbiztosítást.

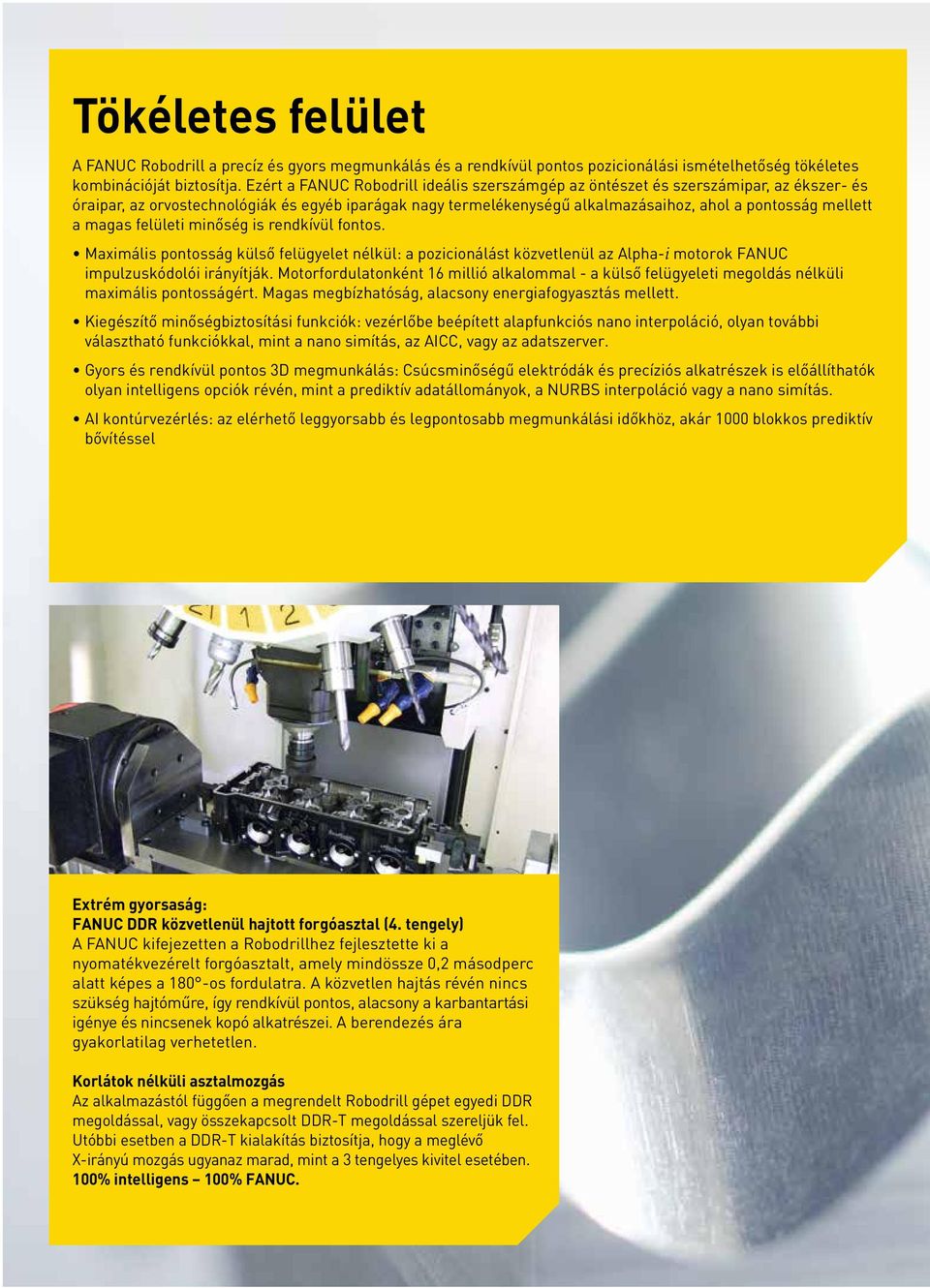

12 Tökéletes felület A FANUC Robodrill a precíz és gyors megmunkálás és a rendkívül pontos pozicionálási ismételhetőség tökéletes kombinációját biztosítja. Ezért a FANUC Robodrill ideális szerszámgép az öntészet és szerszámipar, az ékszer- és óraipar, az orvostechnológiák és egyéb iparágak nagy termelékenységű alkalmazásaihoz, ahol a pontosság mellett a magas felületi minőség is rendkívül fontos. Maximális pontosság külső felügyelet nélkül: a pozicionálást közvetlenül az Alpha-i motorok FANUC impulzuskódolói irányítják. Motorfordulatonként 16 millió alkalommal - a külső felügyeleti megoldás nélküli maximális pontosságért. Magas megbízhatóság, alacsony energiafogyasztás mellett. Kiegészítő minőségbiztosítási funkciók: vezérlőbe beépített alapfunkciós nano interpoláció, olyan további választható funkciókkal, mint a nano simítás, az AICC, vagy az adatszerver. Gyors és rendkívül pontos 3D megmunkálás: Csúcsminőségű elektródák és precíziós alkatrészek is előállíthatók olyan intelligens opciók révén, mint a prediktív adatállományok, a NURBS interpoláció vagy a nano simítás. AI kontúrvezérlés: az elérhető leggyorsabb és legpontosabb megmunkálási időkhöz, akár 1000 blokkos prediktív bővítéssel Extrém gyorsaság: FANUC DDR közvetlenül hajtott forgóasztal (4. tengely) A FANUC kifejezetten a Robodrillhez fejlesztette ki a nyomatékvezérelt forgóasztalt, amely mindössze 0,2 másodperc alatt képes a 180 -os fordulatra. A közvetlen hajtás révén nincs szükség hajtóműre, így rendkívül pontos, alacsony a karbantartási igénye és nincsenek kopó alkatrészei. A berendezés ára gyakorlatilag verhetetlen. Korlátok nélküli asztalmozgás Az alkalmazástól függően a megrendelt Robodrill gépet egyedi DDR megoldással, vagy összekapcsolt DDR-T megoldással szereljük fel. Utóbbi esetben a DDR-T kialakítás biztosítja, hogy a meglévő X-irányú mozgás ugyanaz marad, mint a 3 tengelyes kivitel esetében. 100% intelligens 100% FANUC.

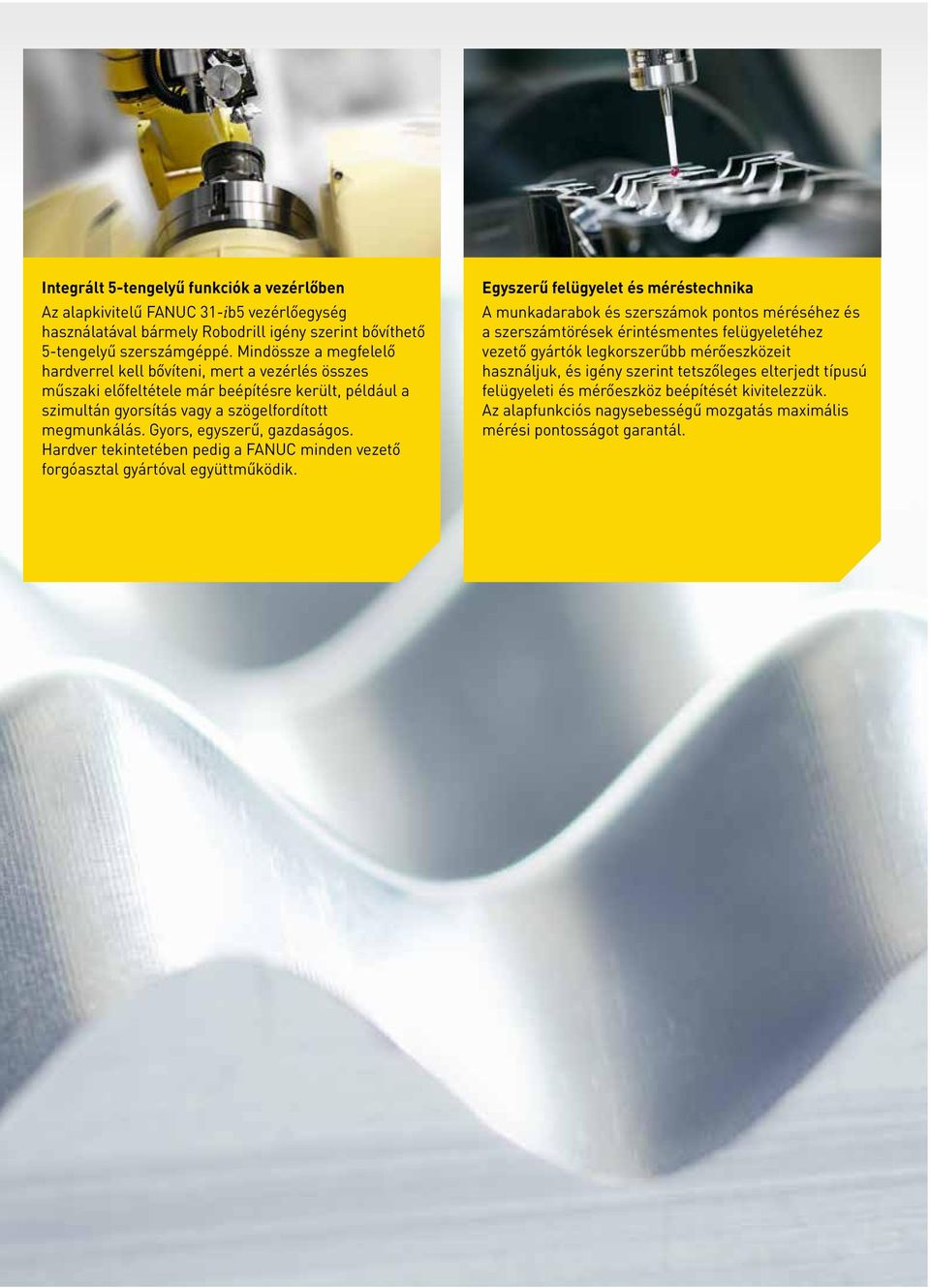

13 Integrált 5-tengelyű funkciók a vezérlőben Az alapkivitelű FANUC 31-ib5 vezérlőegység használatával bármely Robodrill igény szerint bővíthető 5-tengelyű szerszámgéppé. Mindössze a megfelelő hardverrel kell bővíteni, mert a vezérlés összes műszaki előfeltétele már beépítésre került, például a szimultán gyorsítás vagy a szögelfordított megmunkálás. Gyors, egyszerű, gazdaságos. Hardver tekintetében pedig a FANUC minden vezető forgóasztal gyártóval együttműködik. Egyszerű felügyelet és méréstechnika A munkadarabok és szerszámok pontos méréséhez és a szerszámtörések érintésmentes felügyeletéhez vezető gyártók legkorszerűbb mérőeszközeit használjuk, és igény szerint tetszőleges elterjedt típusú felügyeleti és mérőeszköz beépítését kivitelezzük. Az alapfunkciós nagysebességű mozgatás maximális mérési pontosságot garantál.

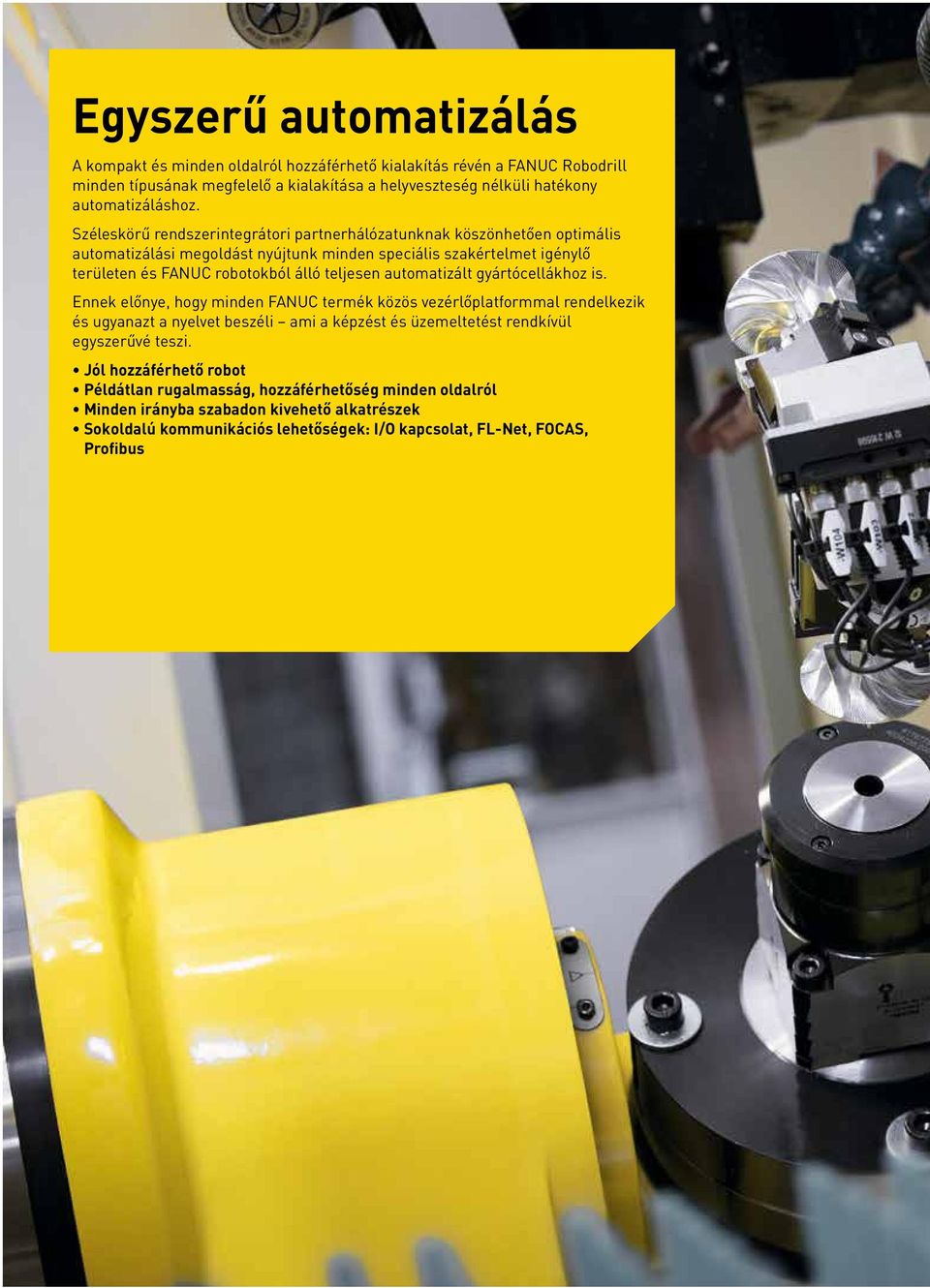

14 Egyszerű automatizálás A kompakt és minden oldalról hozzáférhető kialakítás révén a FANUC Robodrill minden típusának megfelelő a kialakítása a helyveszteség nélküli hatékony automatizáláshoz. Széleskörű rendszerintegrátori partnerhálózatunknak köszönhetően optimális automatizálási megoldást nyújtunk minden speciális szakértelmet igénylő területen és FANUC robotokból álló teljesen automatizált gyártócellákhoz is. Ennek előnye, hogy minden FANUC termék közös vezérlőplatformmal rendelkezik és ugyanazt a nyelvet beszéli ami a képzést és üzemeltetést rendkívül egyszerűvé teszi. Jól hozzáférhető robot Példátlan rugalmasság, hozzáférhetőség minden oldalról Minden irányba szabadon kivehető alkatrészek Sokoldalú kommunikációs lehetőségek: I/O kapcsolat, FL-Net, FOCAS, Profibus

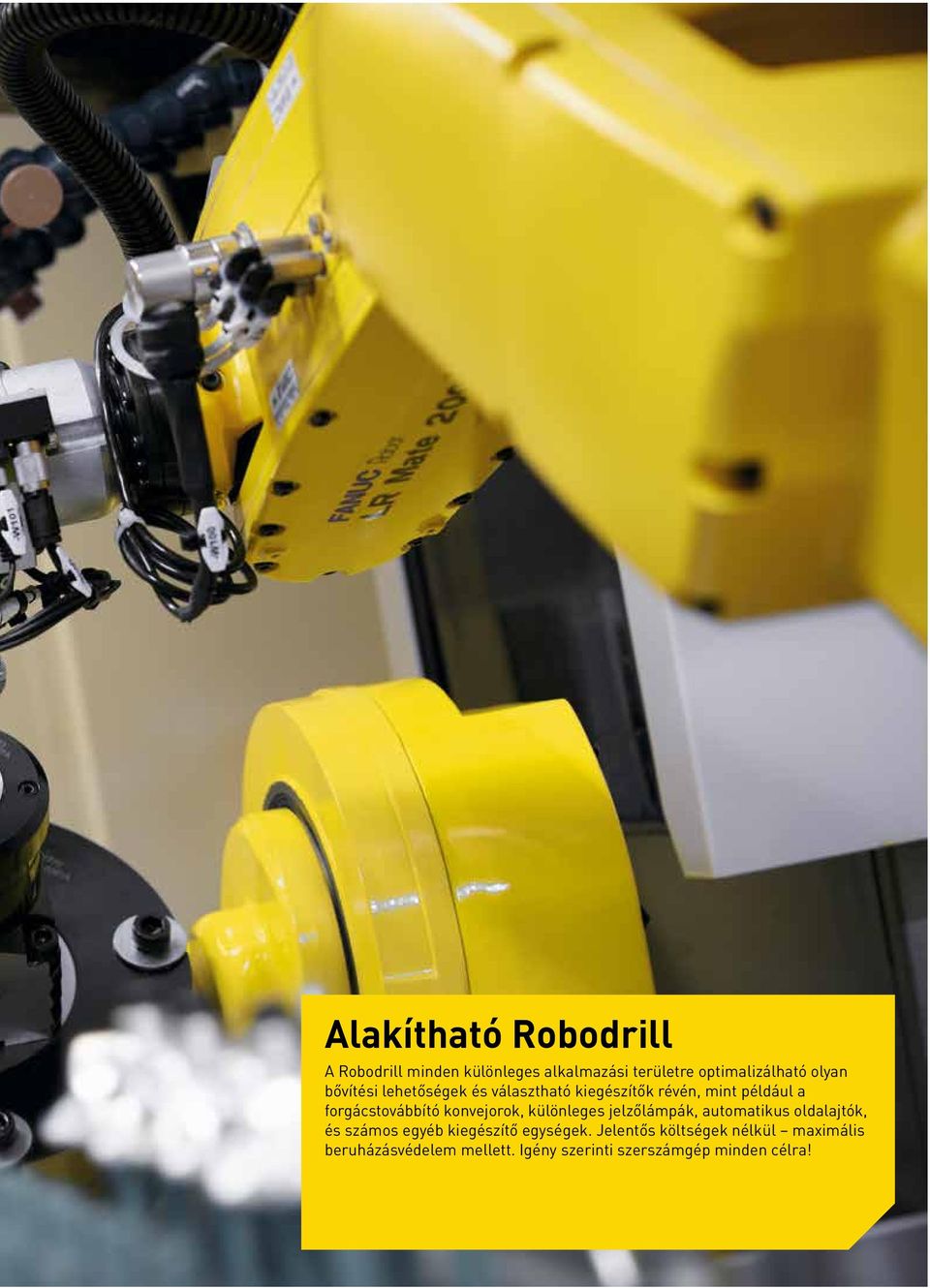

15 Alakítható Robodrill A Robodrill minden különleges alkalmazási területre optimalizálható olyan bővítési lehetőségek és választható kiegészítők révén, mint például a forgácstovábbító konvejorok, különleges jelzőlámpák, automatikus oldalajtók, és számos egyéb kiegészítő egységek. Jelentős költségek nélkül maximális beruházásvédelem mellett. Igény szerinti szerszámgép minden célra!

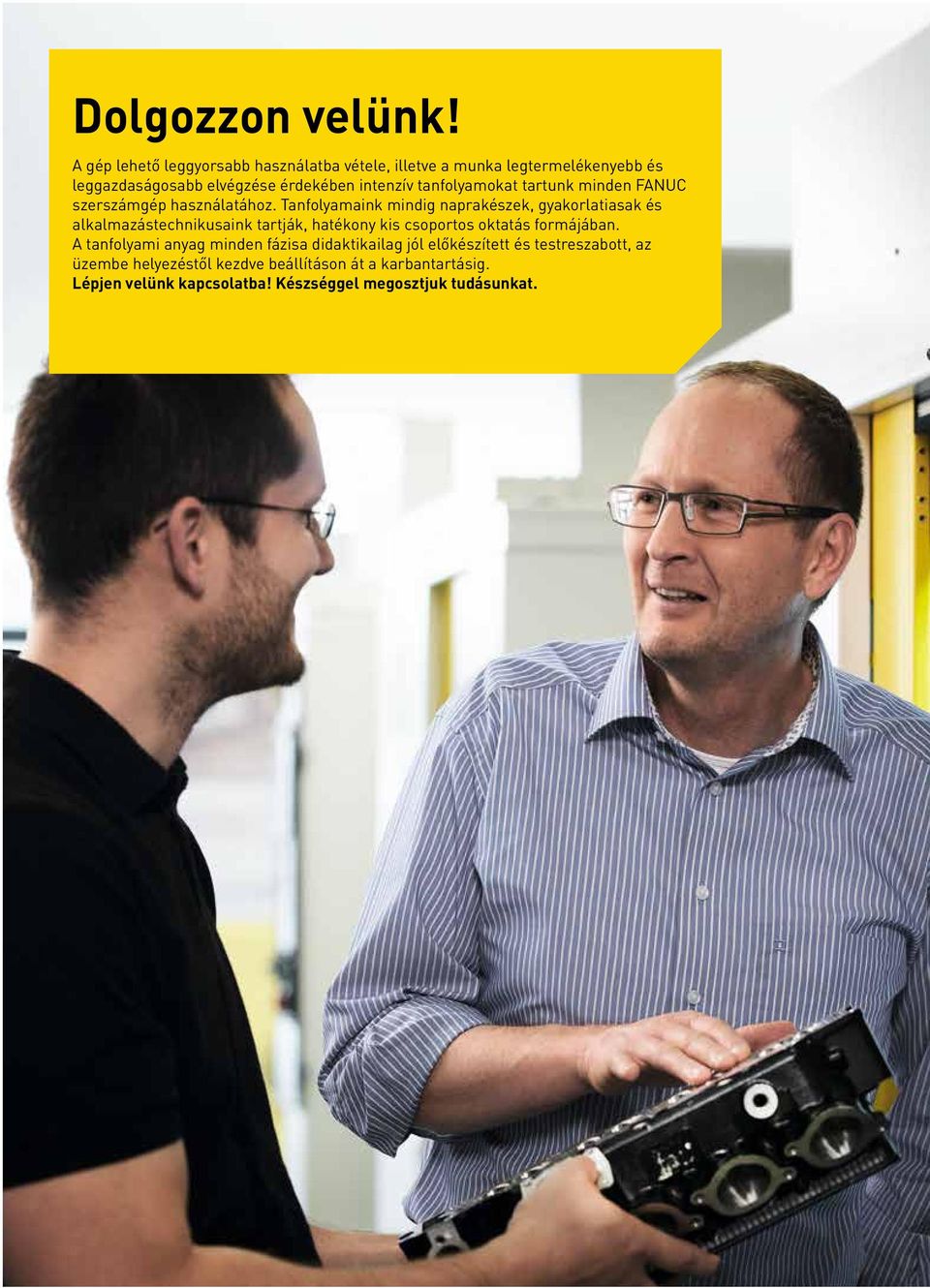

16 Dolgozzon velünk! A gép lehető leggyorsabb használatba vétele, illetve a munka legtermelékenyebb és leggazdaságosabb elvégzése érdekében intenzív tanfolyamokat tartunk minden FANUC szerszámgép használatához. Tanfolyamaink mindig naprakészek, gyakorlatiasak és alkalmazástechnikusaink tartják, hatékony kis csoportos oktatás formájában. A tanfolyami anyag minden fázisa didaktikailag jól előkészített és testreszabott, az üzembe helyezéstől kezdve beállításon át a karbantartásig. Lépjen velünk kapcsolatba! Készséggel megosztjuk tudásunkat.

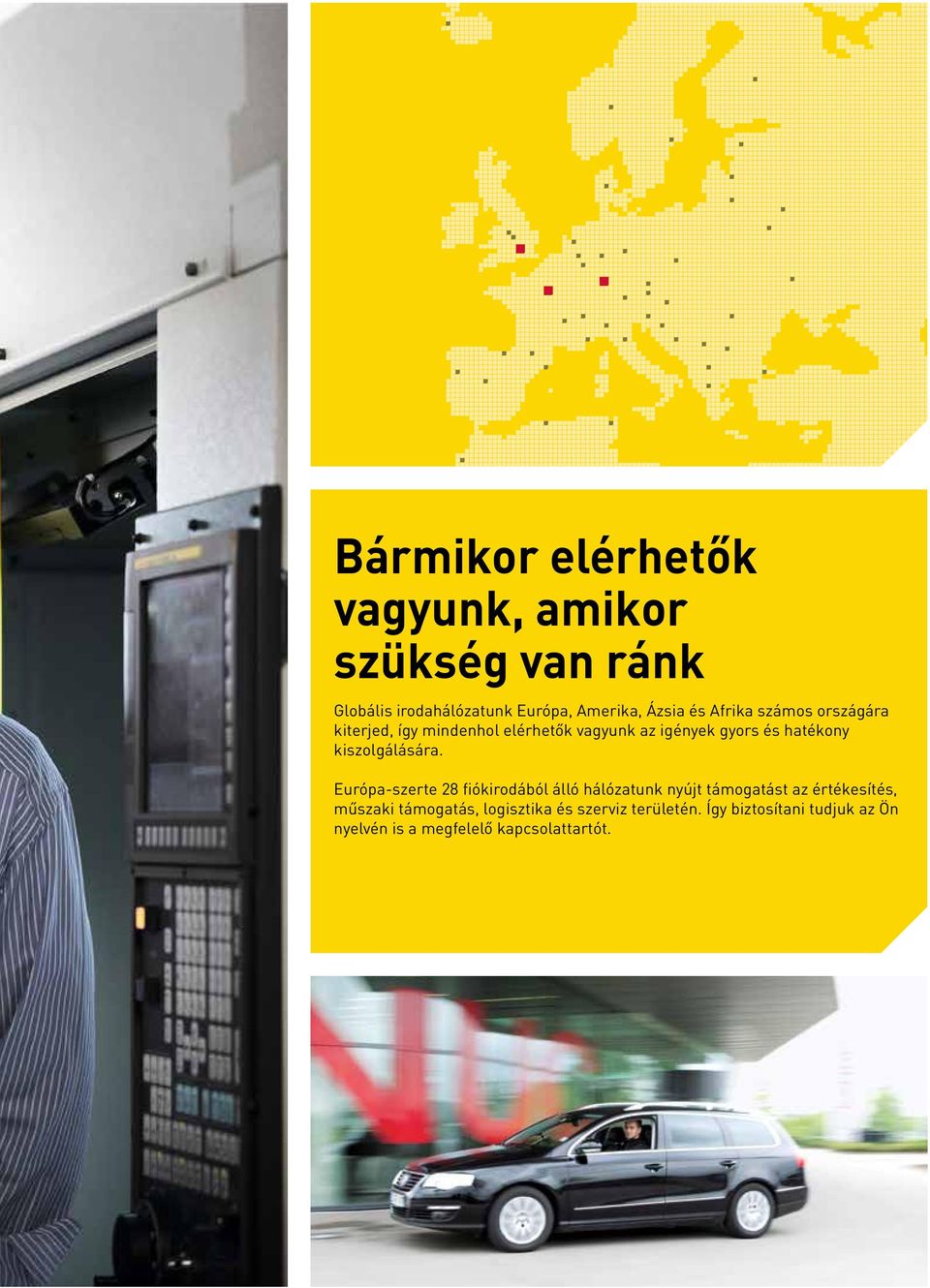

17 Bármikor elérhetők vagyunk, amikor szükség van ránk Globális irodahálózatunk Európa, Amerika, Ázsia és Afrika számos országára kiterjed, így mindenhol elérhetők vagyunk az igények gyors és hatékony kiszolgálására. Európa-szerte 28 fiókirodából álló hálózatunk nyújt támogatást az értékesítés, műszaki támogatás, logisztika és szerviz területén. Így biztosítani tudjuk az Ön nyelvén is a megfelelő kapcsolattartót.

18 Push the button Fenntartjuk a jogot a műszaki tartalom előzetes értesítés nélküli megváltoztatására. Minden jog fenntartva FANUC Luxembourg Corporation MBR HU
