Precíziós nyomvonalkeresôk. rd8100. univerzális, nagy Pontosságú csô- és kábel nyomvonalkeresô, illetve markerkeresô termékcsalád. Locators 2002 Kft.

Átírás

1 Precíziós nyomvonalkeresôk rd8100 univerzális, nagy Pontosságú csô- és kábel nyomvonalkeresô, illetve markerkeresô termékcsalád Locators 2002 Kft.

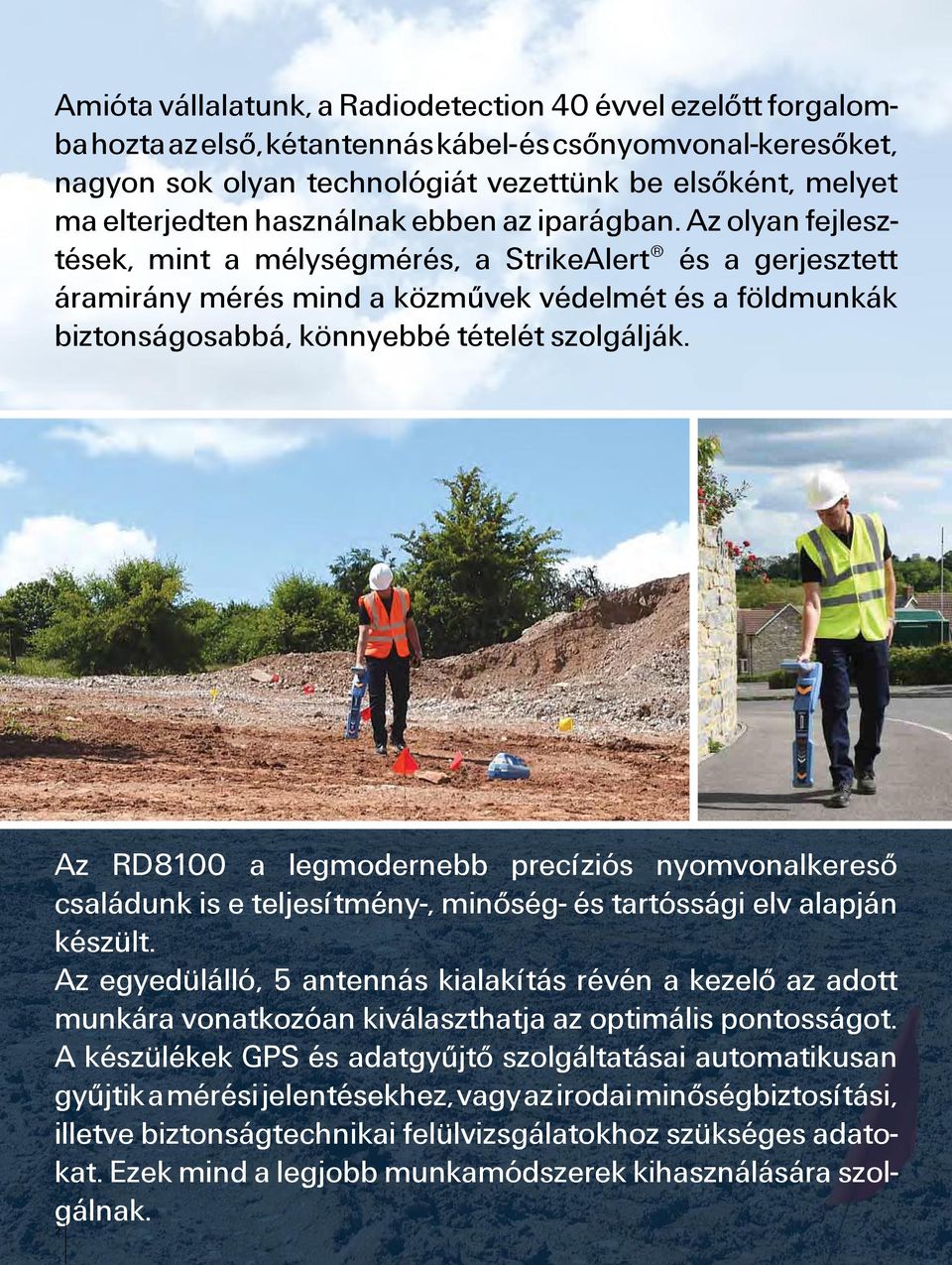

2 amióta vállalatunk, a radiodetection 40 évvel ezelôtt forgalomba hozta az elsô, kétantennás kábel- és csônyomvonal-keresôket, nagyon sok olyan technológiát vezettünk be elsôként, melyet ma elterjedten használnak ebben az iparágban. az olyan fejlesztések, mint a mélységmérés, a strikealert és a gerjesztett áramirány mérés mind a közmûvek védelmét és a földmunkák biztonságosabbá, könnyebbé tételét szolgálják. az rd8100 a legmodernebb precíziós nyomvonalkeresô családunk is e teljesítmény-, minôség- és tartóssági elv alapján készült. az egyedülálló, 5 antennás kialakítás révén a kezelô az adott munkára vonatkozóan kiválaszthatja az optimális pontosságot. a készülékek gps és adatgyûjtô szolgáltatásai automatikusan gyûjtik a mérési jelentésekhez, vagy az irodai minôségbiztosítási, illetve biztonságtechnikai felülvizsgálatokhoz szükséges adatokat. ezek mind a legjobb munkamódszerek kihasználására szolgálnak. 2

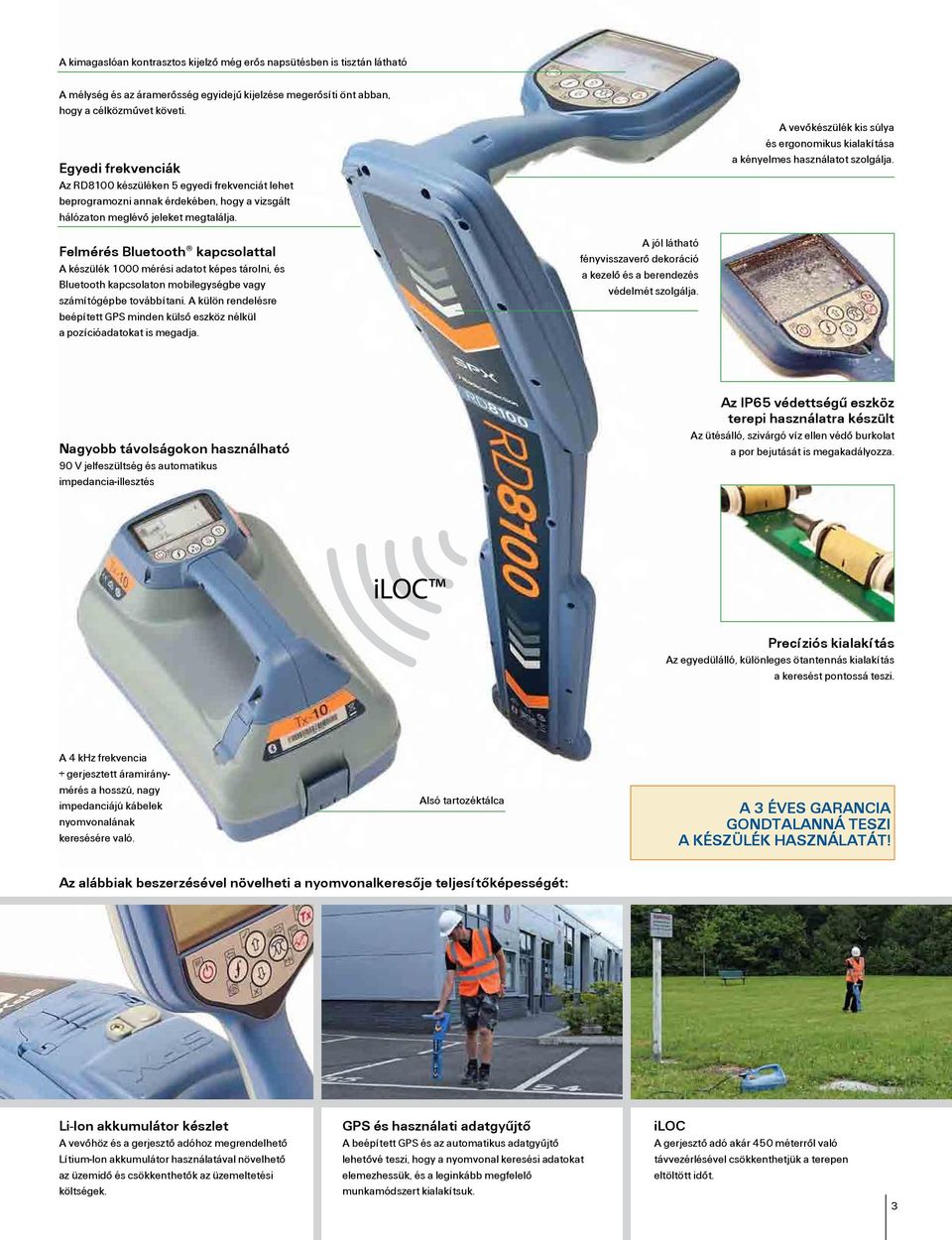

3 A kimagaslóan kontrasztos kijelzô még erôs napsütésben is tisztán látható A mélység és az áramerôsség egyidejû kijelzése megerôsíti önt abban, hogy a célközmûvet követi. Egyedi frekvenciák Az RD8100 készüléken 5 egyedi frekvenciát lehet beprogramozni annak érdekében, hogy a vizsgált hálózaton meglévô jeleket megtalálja. A vevôkészülék kis súlya és ergonomikus kialakítása a kényelmes használatot szolgálja. Felmérés Bluetooth kapcsolattal A készülék 1000 mérési adatot képes tárolni, és Bluetooth kapcsolaton mobilegységbe vagy számítógépbe továbbítani. A külön rendelésre. beépített GPS minden külsô eszköz nélkül a pozícióadatokat is megadja. A jól látható fényvisszaverô dekoráció a kezelô és a berendezés védelmét szolgálja. Nagyobb távolságokon használható 90 V jelfeszültség és automatikus impedancia-illesztés Az IP65 védettségû eszköz terepi használatra készült Az ütésálló, szivárgó víz ellen védô burkolat a por bejutását is megakadályozza. iloc Precíziós kialakítás Az egyedülálló, különleges ötantennás kialakítás a keresést pontossá teszi. A 4 khz frekvencia + gerjesztett áramiránymérés a hosszú, nagy impedanciájú kábelek nyomvonalának keresésére való. Alsó tartozéktálca A 3 ÉVES GARANCIA GONDTALANNÁ TESZI A KÉSZÜLÉK HASZNÁLATÁT! Az alábbiak beszerzésével növelheti a nyomvonalkeresôje teljesítôképességét: Li-Ion akkumulátor készlet A vevôhöz és a gerjesztô adóhoz megrendelhetô Lítium-Ion akkumulátor használatával növelhetô az üzemidô és csökkenthetôk az üzemeltetési költségek. GPS és használati adatgyûjtô A beépített GPS és az automatikus adatgyûjtô lehetôvé teszi, hogy a nyomvonal keresési adatokat elemezhessük, és a leginkább megfelelô munkamódszert kialakítsuk. iloc A gerjesztô adó akár 450 méterrôl való távvezérlésével csökkenthetjük a terepen eltöltött idôt. 3

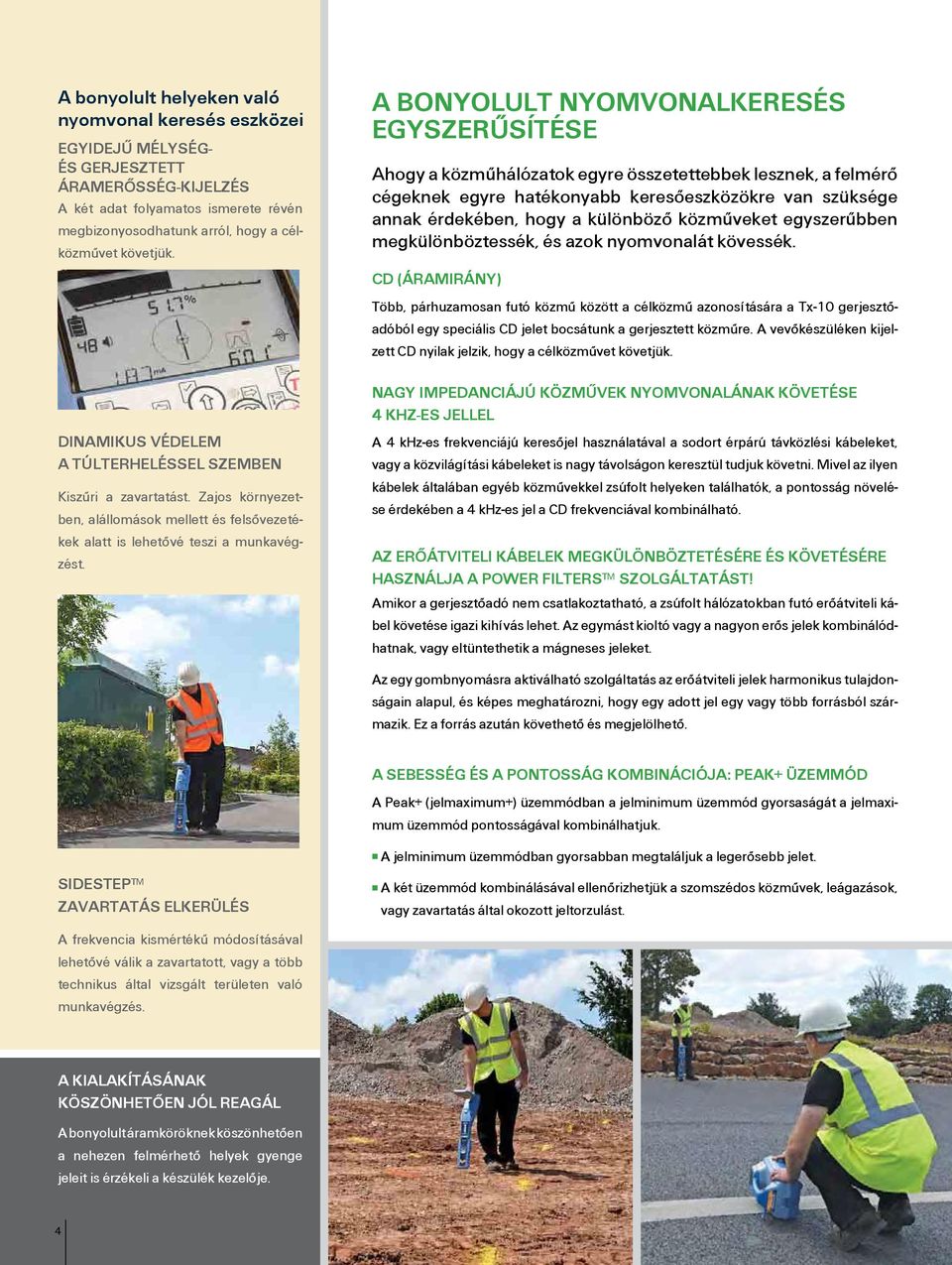

4 A bonyolult helyeken való nyomvonal keresés eszközei Egyidejû mélységés gerjesztett áramerôsség-kijelzés A két adat folyamatos ismerete révén megbizonyosodhatunk arról, hogy a célköz mû vet követjük. Dinamikus védelem a túlterheléssel szemben Kiszûri a zavartatást. Zajos környezetben, alállomások mellett és felsô ve ze tékek alatt is lehetôvé teszi a munkavégzést. A bonyolult nyomvonalkeresés egyszerûsítése Ahogy a közmûhálózatok egyre összetettebbek lesznek, a felmérô cégeknek egyre hatékonyabb keresôeszközökre van szüksége annak érdekében, hogy a különbözô közmûveket egyszerûbben megkülönböztessék, és azok nyomvonalát kövessék. CD (Áramirány) Több, párhuzamosan futó közmû között a célközmû azonosítására a Tx-10 gerjesztôadóból egy speciális CD jelet bocsátunk a gerjesztett közmûre. A vevôkészüléken kijelzett CD nyilak jelzik, hogy a célközmûvet követjük. Nagy impedanciájú közmûvek nyomvonalának követése 4 khz-es jellel A 4 khz-es frekvenciájú keresôjel használatával a sodort érpárú távközlési kábeleket, vagy a közvilágítási kábeleket is nagy távolságon keresztül tudjuk követni. Mivel az ilyen kábelek általában egyéb közmûvekkel zsúfolt helyeken találhatók, a pontosság növelése érdekében a 4 khz-es jel a CD frekvenciával kombinálható. Az erôátviteli kábelek megkülönböztetésére és követésére használja a Power Filters szolgáltatást! Amikor a gerjesztôadó nem csatlakoztatható, a zsúfolt hálózatokban futó erôátviteli kábel követése igazi kihívás lehet. Az egymást kioltó vagy a nagyon erôs jelek kombinálódhatnak, vagy eltüntethetik a mágneses jeleket. Az egy gombnyomásra aktiválható szolgáltatás az erôátviteli jelek harmonikus tulajdonságain alapul, és képes meghatározni, hogy egy adott jel egy vagy több forrásból származik. Ez a forrás azután követhetô és megjelölhetô. A sebesség és a pontosság kombinációja: Peak+ üzemmód A Peak+ (jelmaximum+) üzemmódban a jelminimum üzemmód gyorsaságát a jelmaximum üzemmód pontosságával kombinálhatjuk. a jelminimum üzemmódban gyorsabban megtaláljuk a legerôsebb jelet. SideStep Zavartatás elkerülés a két üzemmód kombinálásával ellenôrizhetjük a szomszédos közmûvek, leágazások, vagy zavartatás által okozott jeltorzulást. A frekvencia kismértékû módosításával lehetôvé válik a zavartatott, vagy a több technikus által vizsgált területen való munkavégzés. A kialakításának köszönhetôen jól reagál A bonyolult áramköröknek köszönhetôen a nehezen felmérhetô helyek gyenge jeleit is érzékeli a készülék kezelôje. 4

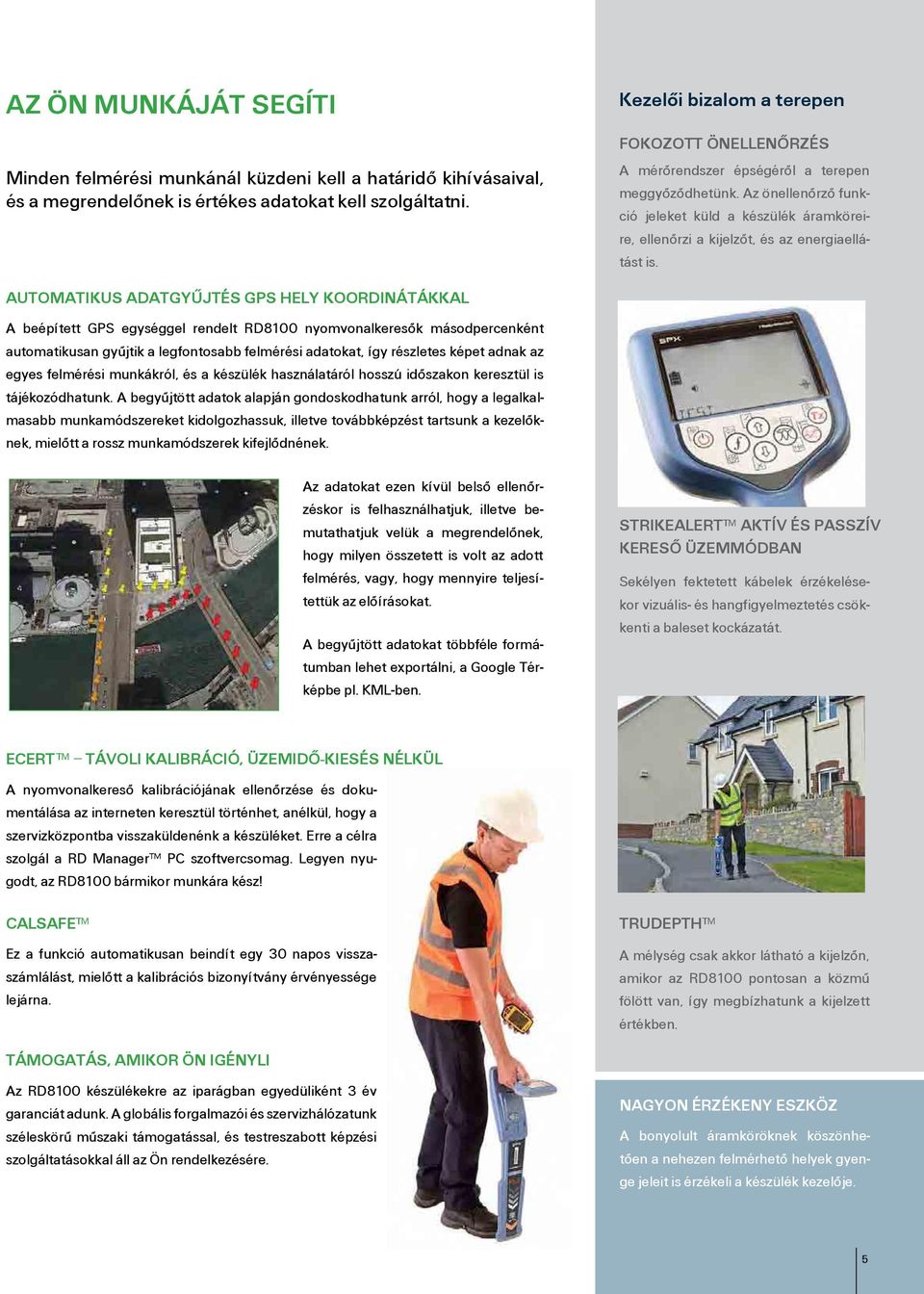

5 Az Ön munkáját segíti Minden felmérési munkánál küzdeni kell a határidô kihívásaival, és a megrendelônek is értékes adatokat kell szolgáltatni. Kezelôi bizalom a terepen Fokozott önellenôrzés A mérôrendszer épségérôl a terepen meg gyôzôdhetünk. Az önellenôrzô funkció jeleket küld a készülék áramköreire, ellenôrzi a kijelzôt, és az energiaellátást is. Automatikus adatgyûjtés GPS hely koordinátákkal A beépített GPS egységgel rendelt RD8100 nyomvonalkeresôk másodpercenként automatikusan gyûjtik a legfontosabb felmérési adatokat, így részletes képet adnak az egyes felmérési munkákról, és a készülék használatáról hosszú idôszakon keresztül is tájékozódhatunk. A begyûjtött adatok alapján gondoskodhatunk arról, hogy a legalkalmasabb munkamódszereket kidolgozhassuk, illetve továbbképzést tartsunk a ke ze lôknek, mielôtt a rossz munkamódszerek kifejlôdnének. Az adatokat ezen kívül belsô ellen ôrzés kor is felhasználhatjuk, illetve bemutathatjuk velük a megrendelônek, hogy milyen összetett is volt az adott felmérés, vagy, hogy mennyire teljesítettük az elôírásokat. A begyûjtött adatokat többféle formátumban lehet exportálni, a Google Térképbe pl. KML-ben. StrikeAlert aktív és passzív keresô üzemmódban Sekélyen fektetett kábelek érzékelésekor vizuális- és hangfigyelmeztetés csökkenti a baleset kockázatát. ecert Távoli kalibráció, üzemidô-kiesés nélkül A nyomvonalkeresô kalibrációjának ellenôrzése és dokumentálása az interneten keresztül történhet, anélkül, hogy a szervizközpontba visszaküldenénk a készüléket. Erre a célra szolgál a RD Manager PC szoftvercsomag. Legyen nyugodt, az RD8100 bármikor munkára kész! CALSafe Ez a funkció automatikusan beindít egy 30 napos visszaszámlálást, mielôtt a kalibrációs bizonyítvány érvényessége lejárna. TruDepth A mélység csak akkor látható a kijelzôn, amikor az RD8100 pontosan a közmû fölött van, így megbízhatunk a kijelzett értékben. Támogatás, amikor Ön igényli Az RD8100 készülékekre az iparágban egyedüliként 3 év garanciát adunk. A globális forgalmazói és szervizhálózatunk széleskörû mûszaki támogatással, és test re szabott képzési szolgáltatásokkal áll az Ön rendelkezésére. NAGYON ÉRZÉKENY ESZKÖZ A bonyolult áramköröknek köszönhetôen a nehezen felmérhetô helyek gyenge jeleit is érzékeli a készülék kezelôje. 5

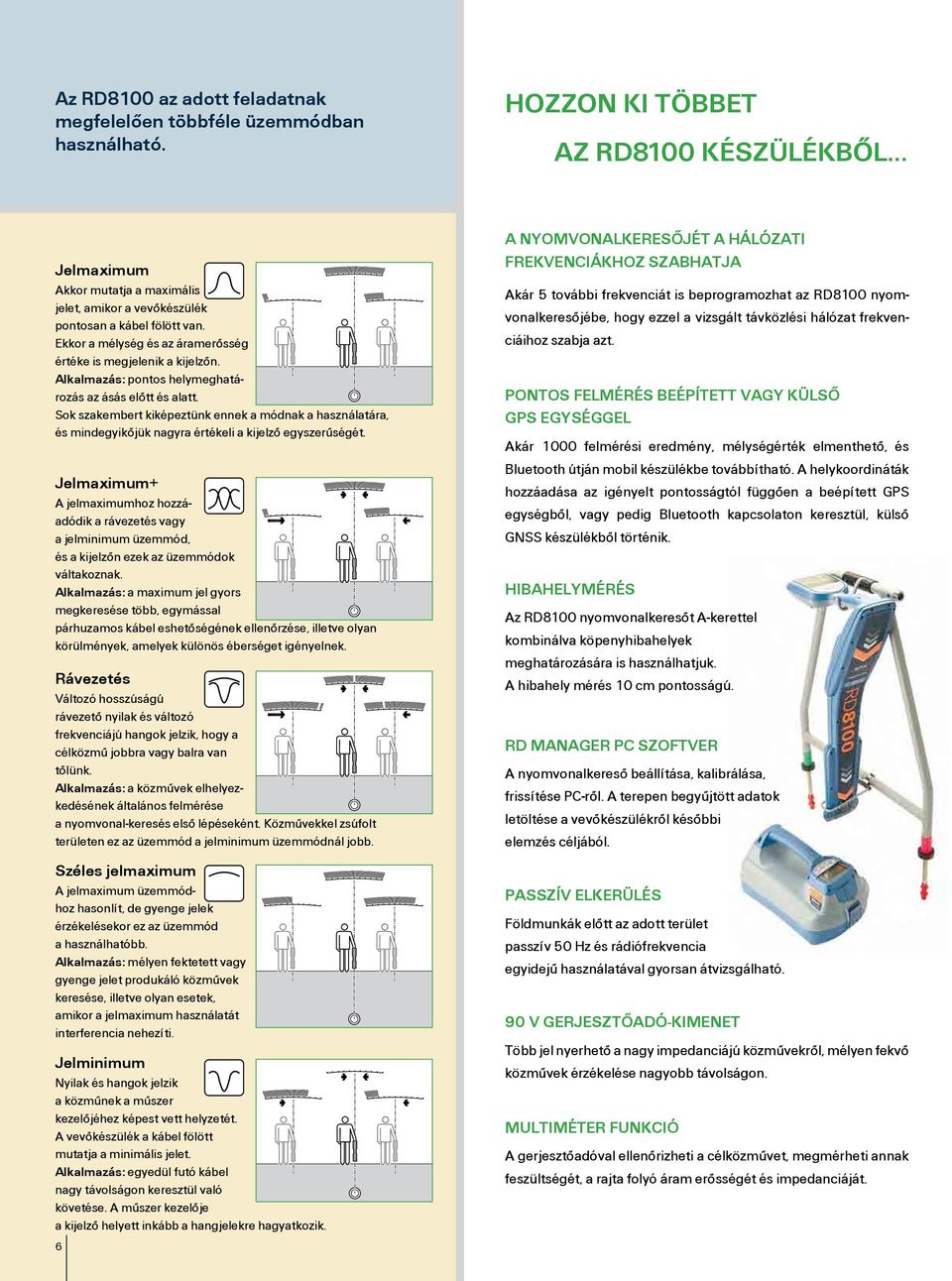

6 Az RD8100 az adott feladatnak megfelelôen többféle üzemmódban használható. Hozzon ki többet az RD8100 készülékbôl... Jelmaximum Akkor mutatja a maximális jelet, amikor a vevôkészülék pontosan a kábel fölött van. Ekkor a mélység és az áramerôsség értéke is megjelenik a kijelzôn. Alkalmazás: pontos helymeghatározás az ásás elôtt és alatt. Sok szakembert kiképeztünk ennek a módnak a használatára, és mindegyikôjük nagyra értékeli a kijelzô egyszerûségét. Jelmaximum+ A jelmaximumhoz hozzáadódik a rávezetés vagy a jelminimum üzemmód, és a kijelzôn ezek az üzemmódok váltakoznak. Alkalmazás: a maximum jel gyors megkeresése több, egymással párhuzamos kábel eshetôségének ellenôrzése, illetve olyan körülmények, amelyek különös éberséget igényelnek. Rávezetés Változó hosszúságú rávezetô nyilak és változó frekvenciájú hangok jelzik, hogy a célközmû jobbra vagy balra van tôlünk. Alkalmazás: a közmûvek elhelyezkedésének általános felmérése a nyomvonal-keresés elsô lépéseként. Közmûvekkel zsúfolt területen ez az üzemmód a jelminimum üzemmódnál jobb. Széles jelmaximum A jelmaximum üzemmódhoz hasonlít, de gyenge jelek érzékelésekor ez az üzemmód a használhatóbb. Alkalmazás: mélyen fektetett vagy gyenge jelet produkáló közmûvek keresése, illetve olyan esetek, amikor a jelmaximum használatát interferencia nehezíti. Jelminimum Nyilak és hangok jelzik a közmûnek a mûszer kezelôjéhez képest vett helyzetét. A vevôkészülék a kábel fölött mutatja a minimális jelet. Alkalmazás: egyedül futó kábel nagy távolságon keresztül való követése. A mûszer kezelôje a kijelzô helyett inkább a hangjelekre hagyatkozik. A nyomvonalkeresôjét a hálózati frekvenciákhoz szabhatja Akár 5 további frekvenciát is beprogramozhat az RD8100 nyomvo nalkeresôjébe, hogy ezzel a vizsgált távközlési hálózat frekvenciáihoz szabja azt. Pontos felmérés beépített vagy külsô GPS egységgel Akár 1000 felmérési eredmény, mélységérték elmenthetô, és Bluetooth útján mobil készülékbe továbbítható. A helykoordináták hozzáadása az igényelt pontosságtól függôen a beépített GPS egységbôl, vagy pedig Bluetooth kapcsolaton keresztül, külsô GNSS készülékbôl történik. Hibahelymérés Az RD8100 nyomvonalkeresôt A-kerettel kombinálva köpenyhibahelyek meghatározására is használhatjuk. A hibahely mérés 10 cm pontosságú. RD Manager PC szoftver A nyomvonalkeresô beállítása, kalibrálása, frissítése PC-rôl. A terepen begyûjtött adatok letöltése a vevôkészülékrôl késôbbi elemzés céljából. Passzív elkerülés Földmunkák elôtt az adott terület passzív 50 Hz és rádiófrekvencia egyidejû használatával gyorsan átvizsgálható. 90 V gerjesztôadó-kimenet Több jel nyerhetô a nagy impedanciájú közmûvekrôl, mélyen fekvô közmûvek érzékelése nagyobb távolságon. Multiméter funkció A gerjesztôadóval ellenôrizheti a célközmûvet, megmérheti annak feszültségét, a rajta folyó áram erôsségét és impedanciáját. 6

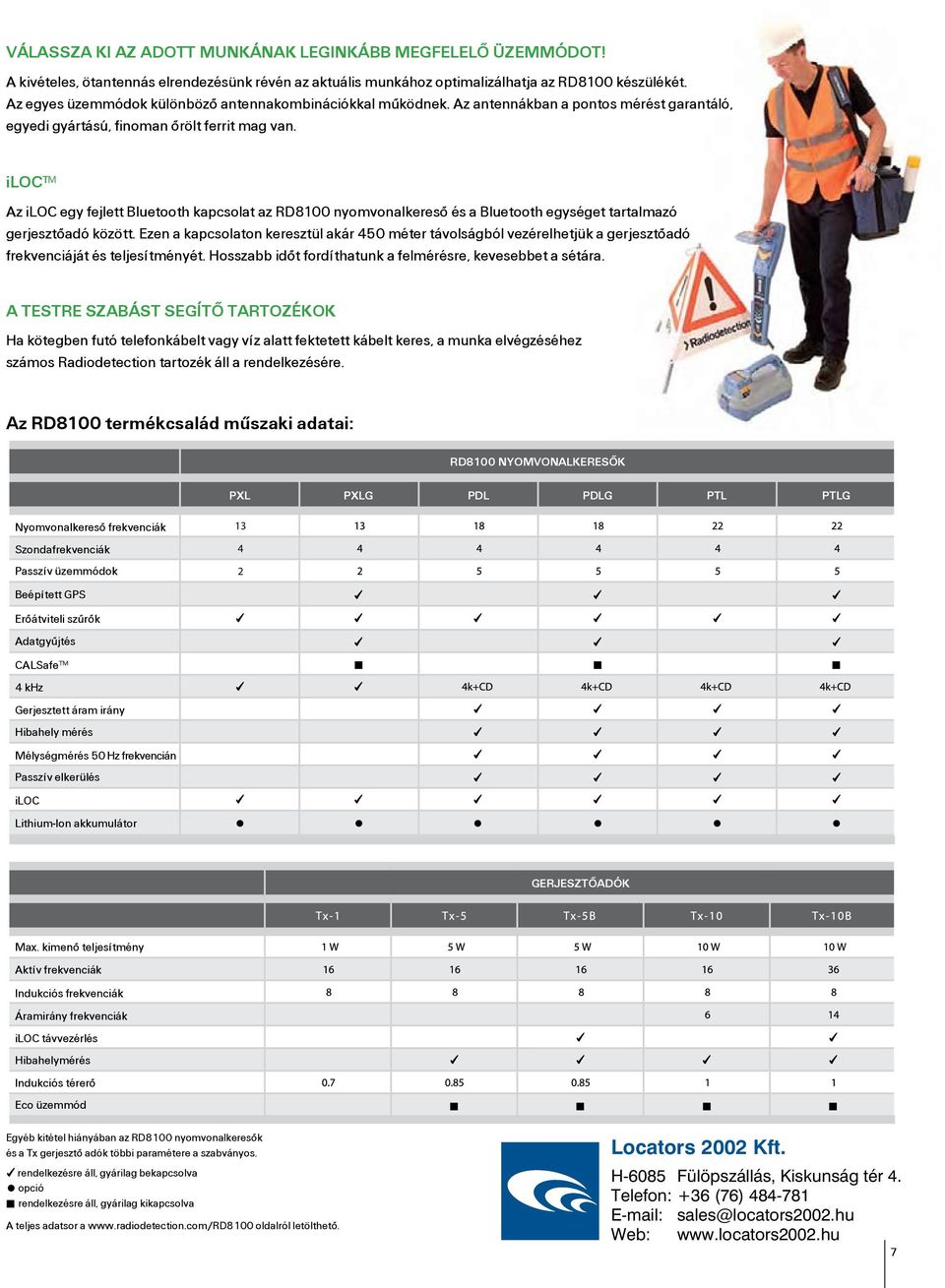

7 Válassza ki az adott munkának leginkább megfelelô üzemmódot! A kivételes, ötantennás elrendezésünk révén az aktuális munkához optimalizálhatja az RD8100 készülékét. Az egyes üzemmódok különbözô antennakombinációkkal mûködnek. Az antennákban a pontos mérést garantáló, egyedi gyártású, finoman ôrölt ferrit mag van. iloc Az iloc egy fejlett Bluetooth kapcsolat az RD8100 nyomvonalkeresô és a Bluetooth egységet tartalmazó gerjesztôadó között. Ezen a kapcsolaton keresztül akár 450 méter távolságból vezérelhetjük a gerjesztôadó frekvenciáját és teljesítményét. Hosszabb idôt fordíthatunk a felmérésre, kevesebbet a sétára. A testre szabást segítô tartozékok Ha kötegben futó telefonkábelt vagy víz alatt fektetett kábelt keres, a munka elvégzéséhez számos Radiodetection tartozék áll a rendelkezésére. Az RD8100 termékcsalád mûszaki adatai: RD8100 nyomvonalkeresôk Nyomvonalkeresô frekvenciák Szondafrekvenciák Passzív üzemmódok Beépített GPS Erôátviteli szûrôk Adatgyûjtés CALSafe 4 khz Gerjesztett áram irány Hibahely mérés Mélységmérés 50 Hz frekvencián Passzív elkerülés iloc Lithium-Ion akkumulátor PXL PXLG PDL PDLG PTL PTLG Gerjesztôadók Max. kimenô teljesítmény Aktív frekvenciák Indukciós frekvenciák Áramirány frekvenciák iloc távvezérlés Hibahelymérés Indukciós térerô Eco üzemmód Egyéb kitétel hiányában az RD8100 nyomvonalkeresôk és a Tx gerjesztô adók többi paramétere a szabványos. rendelkezésre áll, gyárilag bekapcsolva opció rendelkezésre áll, gyárilag kikapcsolva A teljes adatsor a oldalról letölthetô. Locators 2002 Kft. H-6085 Fülöpszállás, Kiskunság tér 4. Telefon: +36 (76) sales@locators2002.hu Web: 7
