1 Hűtveszárítók TH-TI sorozat Térfogatáram: 37,5 90 m³/min

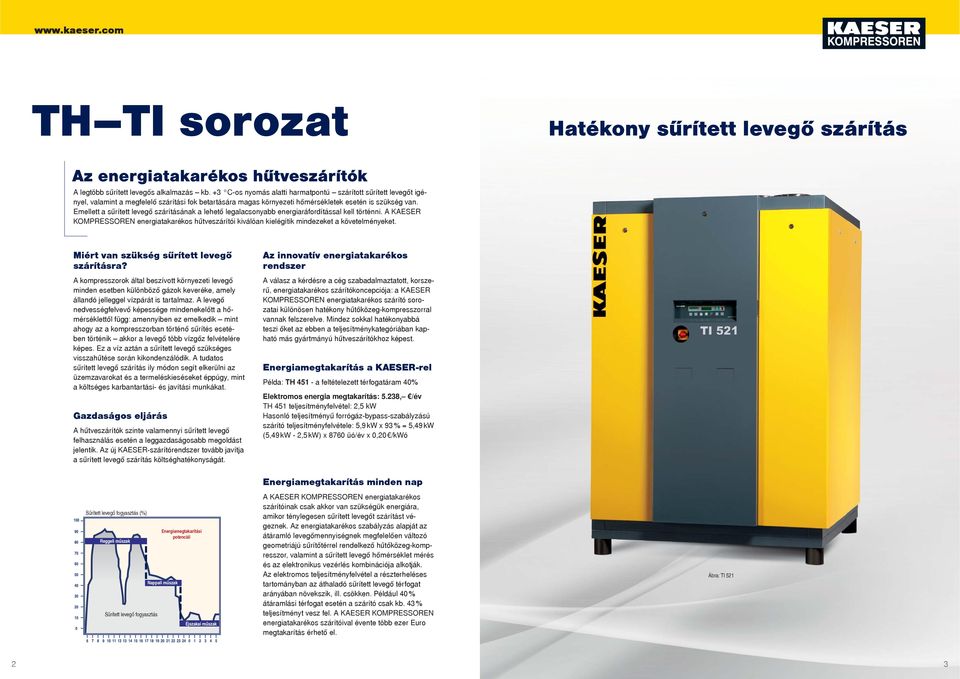

2 TH TI sorozat Hatékony sűrített levegő szárítás Az energiatakarékos hűtveszárítók A legtöbb sűrített levegős alkalmazás kb. +3 C-os nyomás alatti harmatpontú szárított sűrített levegőt igényel, valamint a megfelelő szárítási fok betartására magas környezeti hőmérsékletek esetén is szükség van. Emellett a sűrített levegő szárításának a lehető legalacsonyabb energiaráfordítással kell történni. A KAESER KOMPRESSOREN energiatakarékos hűtveszárítói kiválóan kielégítik mindezeket a követelményeket. Miért van szükség sűrített levegő szárításra? A kompresszorok által beszívott környezeti levegő minden esetben különböző gázok keveréke, amely állandó jelleggel vízpárát is tartalmaz. A levegő nedvességfelvevő képessége mindenekelőtt a hőmérséklettől függ: amennyiben ez emelkedik mint ahogy az a kompresszorban történő sűrítés esetében történik akkor a levegő több vízgőz felvételére képes. Ez a víz aztán a sűrített levegő szükséges visszahűtése során kikondenzálódik. A tudatos sűrített levegő szárítás ily módon segít elkerülni az üzemzavarokat és a termeléskieséseket éppúgy, mint a költséges karbantartási- és javítási munkákat. Gazdaságos eljárás A hűtveszárítók szinte valamennyi sűrített levegő felhasználás esetén a leggazdaságosabb megoldást jelentik. Az új KAESER-szárítórendszer tovább javítja a sűrített levegő szárítás költséghatékonyságát. Az innovatív energiatakarékos rendszer A válasz a kérdésre a cég szabadalmaztatott, korszerű, energiatakarékos szárítókoncepciója: a KAESER KOMPRESSOREN energiatakarékos szárító sorozatai különösen hatékony hűtőközeg-kompresszorral vannak felszerelve. Mindez sokkal hatékonyabbá teszi őket az ebben a teljesítménykategóriában kapható más gyártmányú hűtveszárítókhoz képest. Energiamegtakarítás a KAESER-rel Példa: TH a feltételezett térfogatáram 40% Elektromos energia megtakarítás: 5.238, /év TH 451 teljesítményfelvétel: 2,5 kw Hasonló teljesítményű forrógáz-bypass-szabályzású szárító teljesítményfelvétele: 5,9 kw x 93 % = 5,49 kw (5,49 kw - 2,5 kw) x 8760 üó/év x 0,20 /kwó Sűrített levegő fogyasztás (%) Reggeli műszak Sűrített levegő fogyasztás Energiamegtakarítási potenciál Nappali műszak Éjszakai műszak Energiamegtakarítás minden nap A KAESER KOMPRESSOREN energiatakarékos szárítóinak csak akkor van szükségük energiára, amikor ténylegesen sűrített levegőt szárítást végeznek. Az energiatakarékos szabályzás alapját az átáramló levegőmennyiségnek megfelelően változó geometriájú sűrítőtérrel rendelkező hűtőközeg-kompresszor, valamint a sűrített levegő hőmérséklet mérés és az elektronikus vezérlés kombinációja alkotják. Az elektromos teljesítményfelvétel a részterheléses tartományban az áthaladó sűrített levegő térfogat arányában növekszik, ill. csökken. Például 40 % átáramlási térfogat esetén a szárító csak kb. 43 % teljesítményt vesz fel. A KAESER KOMPRESSOREN energiatakarékos szárítóival évente több ezer Euro megtakarítás érhető el. Ábra: TI

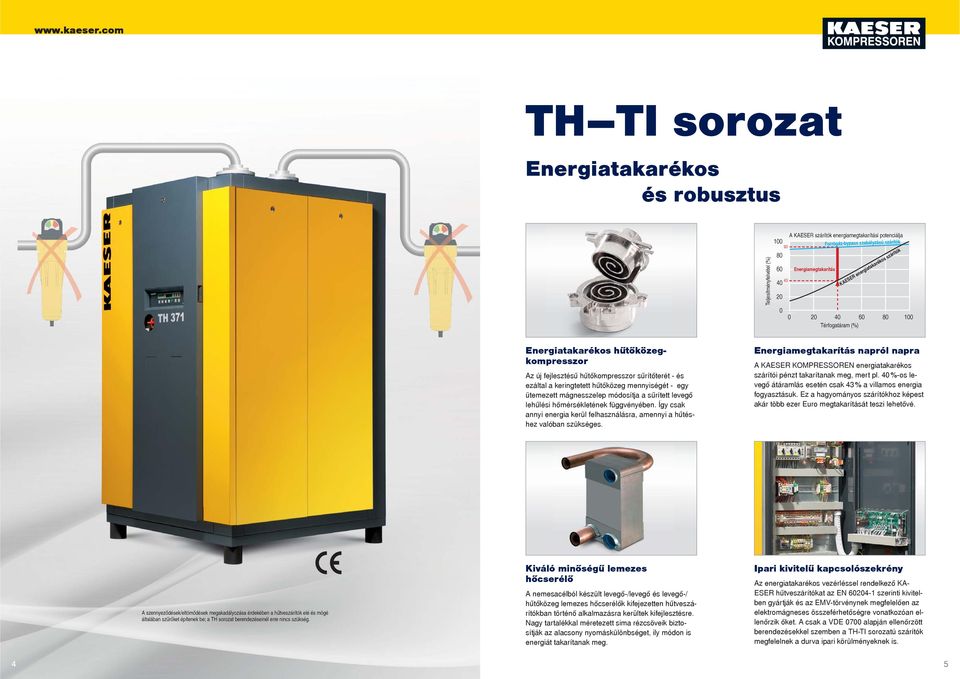

3 TH TI sorozat Energiatakarékos és robusztus Teljesítményfelvétel (%) Energiamegtakarítás A KAESER szárítók energiamegtakarítási potenciálja Forrógáz-bypass szabályzású szárítók KAESER energiatakarékos szárítók Térfogatáram (%) Energiatakarékos hűtőközegkompresszor Az új fejlesztésű hűtőkompresszor sűrítőterét - és ezáltal a keringtetett hűtőközeg mennyiségét - egy ütemezett mágnesszelep módosítja a sűrített levegő lehűlési hőmérsékletének függvényében. Így csak annyi energia kerül felhasználásra, amennyi a hűtéshez valóban szükséges. Energiamegtakarítás napról napra A KAESER KOMPRESSOREN energiatakarékos szárítói pénzt takarítanak meg, mert pl. 40 %-os levegő átáramlás esetén csak 43 % a villamos energia fogyasztásuk. Ez a hagyományos szárítókhoz képest akár több ezer Euro megtakarítását teszi lehetővé. A szennyeződések/eltömődések megakadályozása érdekében a hűtveszárítók elé és mögé általában szűrőket építenek be; a TH sorozat berendezéseinél erre nincs szükség. Kiváló minőségű lemezes hőcserélő A nemesacélból készült levegő-/levegő és levegő-/ hűtőközeg lemezes hőcserélők kifejezetten hűtveszárítókban történő alkalmazásra kerültek kifejlesztésre. Nagy tartalékkal méretezett sima rézcsöveik biztosítják az alacsony nyomáskülönbséget, ily módon is energiát takarítanak meg. Ipari kivitelű kapcsolószekrény Az energiatakarékos vezérléssel rendelkező KA- ESER hűtveszárítókat az EN szerinti kivitelben gyártják és az EMV-törvénynek megfelelően az elektromágneses összeférhetőségre vonatkozóan ellenőrzik őket. A csak a VDE 0700 alapján ellenőrzött berendezésekkel szemben a TH-TI sorozatú szárítók megfelelnek a durva ipari körülményeknek is. 4 5

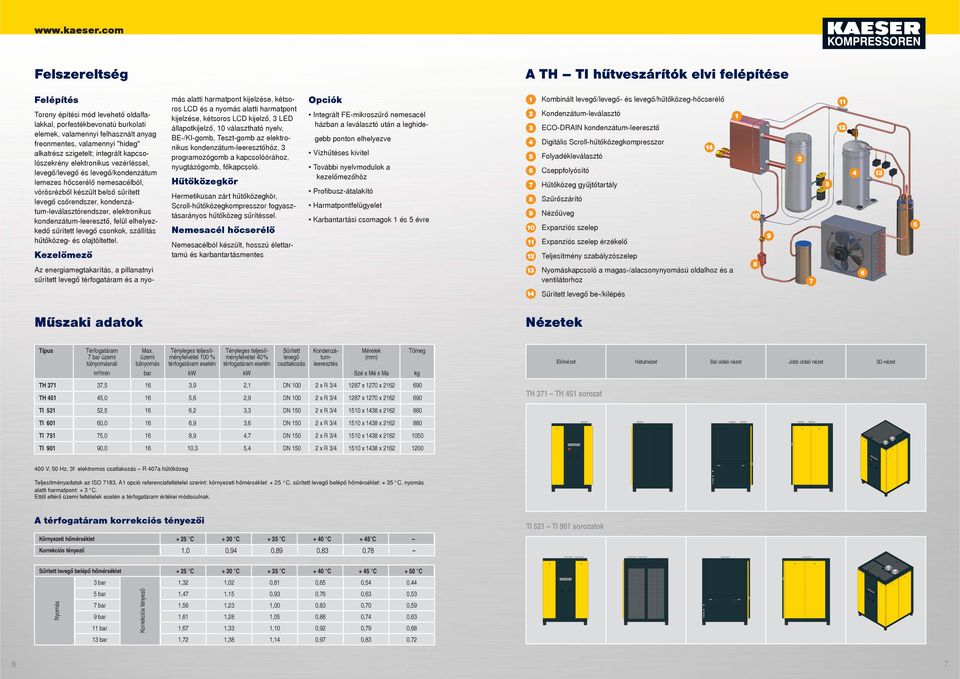

4 Felszereltség A TH TI hűtveszárítók elvi felépítése Felépítés Torony építési mód levehető oldalfalakkal, porfestékbevonatú burkolati elemek, valamennyi felhasznált anyag freonmentes, valamennyi "hideg" alkatrész szigetelt; integrált kapcsolószekrény elektronikus vezérléssel, levegő/levegő és levegő/kondenzátum lemezes hőcserélő nemesacélból, vörösrézből készült belső sűrített levegő csőrendszer, kondenzátum-leválasztórendszer, elektronikus kondenzátum-leeresztő, felül elhelyezkedő sűrített levegő csonkok, szállítás hűtőközeg- és olajtöltettel. Kezelőmező más alatti harmatpont kijelzése, kétsoros LCD és a nyomás alatti harmatpont kijelzése, kétsoros LCD kijelző, 3 LED állapotkijelző, 10 választható nyelv, BE-/KI-gomb, Teszt-gomb az elektronikus kondenzátum-leeresztőhöz, 3 programozógomb a kapcsolóórához, nyugtázógomb, főkapcsoló. Hűtőközegkör Hermetikusan zárt hűtőközegkör, Scroll-hűtőközegkompresszor fogyasztásarányos hűtőközeg sűrítéssel. Nemesacél hőcserélő Nemesacélból készült, hosszú élettartamú és karbantartásmentes Opciók Integrált FE-mikroszűrő nemesacél házban a leválasztó után a leghidegebb ponton elhelyezve Vízhűtéses kivitel További nyelvmodulok a kezelőmezőhöz Profi busz-átalakító Harmatpontfelügyelet Karbantartási csomagok 1 és 5 évre Kombinált levegő/levegő- és levegő/hűtőközeg-hőcserélő Kondenzátum-leválasztó ECO-DRAIN kondenzátum-leeresztő Digitális Scroll-hűtőközegkompresszor Folyadékleválasztó Cseppfolyósító Hűtőközeg gyűjtőtartály Szűrőszárító Nézőüveg Expanziós szelep Expanziós szelep érzékelő Teljesítmény szabályzószelep Az energiamegtakarítás, a pillanatnyi sűrített levegő térfogatáram és a nyo- Nyomáskapcsoló a magas-/alacsonynyomású oldalhoz és a ventilátorhoz Sűrített levegő be-/kilépés Műszaki adatok Nézetek Típus Modell Durchsatzvolumen Térfogatáram Max. max. eff Tényleges ektive Leistungsaufnahmményfelvétel teljesít- eff Tényleges ektive Leistungsaufnahmményfelvétel teljesít- Druckluftanschluss Sűrített Kondensatablastum- Kondenzá- Abmessungen Méretek Gewicht Tömeg 7 bei bar 7 üzemi bar Betriebsüberdruck túlnyomásnál Betriebsüberdruck üzemi túlnyomás bei 100 % térfogatáram Volumentstrom esetén bei 40 % térfogatáram Volumentstrom esetén levegő csatlakozás leeresztés in (mm) m³/min bar kw kw Szé B x Mé T x x HMa kg TH ,5 16 3,9 2,1 DN x R 3/ x 1270 x TH ,0 16 5,6 2,9 DN x R 3/ x 1270 x TI ,5 16 6,2 3,3 DN x R 3/ x 1438 x TI ,0 16 6,9 3,6 DN x R 3/ x 1438 x TI ,0 16 8,9 4,7 DN x R 3/ x 1438 x TI , ,3 5,4 DN x R 3/ x 1438 x Elölnézet Hátulnézet Bal oldali nézet Jobb oldali nézet 3D-nézet TH 371 TH 451 sorozat 400 V, 50 Hz, 3f elektromos csatlakozás R 407a hűtőközeg Teljesítményadatok az ISO 7183, A1 opció referenciafeltételei szerint: környezeti hőmérséklet: + 25 C, sűrített levegő belépő hőmérséklet: + 35 C, nyomás alatti harmatpont: + 3 C. Ettől eltérő üzemi feltételek esetén a térfogatáram értékei módosulnak. A térfogatáram korrekciós tényezői Környezeti Umgebungstemperatur hőmérséklet + 25 C + 30 C + 35 C + 40 C + 45 C Korrekciós Korrekturfaktor tényező 1,0 0,94 0,89 0,83 0,78 TI 521 TI 901 sorozatok Sűrített levegő Drucklufteintrittstemperatur belépő hőmérséklet + 25 C + 30 C + 35 C + 40 C + 45 C + 50 C 3 bar 1,32 1,02 0,81 0,65 0,54 0,44 Nyomás Druck 5 bar 1,47 1,15 0,93 0,76 0,63 0,53 Korrekciós Korrekturfaktor tényező 7 bar 1,56 1,23 1,00 0,83 0,70 0,59 9 bar 1,61 1,28 1,05 0,88 0,74 0,63 11 bar 1,67 1,33 1,10 0,92 0,79 0,68 13 bar 1,72 1,38 1,14 0,97 0,83 0,72 6 7

5 Az egész világon az Ön közelében A KAESER KOMPRESSOREN, mint a komplett sűrített levegős rendszerek egyik legnagyobb gyártója világszerte jelen van: a képviseletek és partnercégek több, mint 100 országban garantálják, hogy a sűrített levegő felhasználóknak a legmodernebb, legmegbízhatóbb és leggazdaságosabb berendezések álljanak a rendelkezésére. Tapasztalt szaktanácsadók és mérnökök nyújtanak átfogó tanácsadást és egyedi, energiahatékony megoldásokat kínálnak a sűrített levegő alkalmazásának valamennyi területén. A nemzetközi KAESER cégcsoport globális számítógép-hálózata lehetővé teszi, hogy a teljes knowhow az egész földkerekségen minden ügyfél számára hozzáférhető legyen. A kiválóan képzett szakemberekből álló, az egész világon mindenütt jelen lévő értékesítési- és szervizhálózat a legmagasabb fokú rendelkezésre állást garantálja valamennyi KAESER-termék és szolgáltatás esetében. KAESER KOMPRESSOREN Kft Budaörs, Gyár u. 2 Tel.: (23) Fax: (23) info.hungary@kaeser.com P-012HU.1/15 A műszaki változtatások joga fenntartva!
