1 LEVEGŐ-VÍZ HŐSZIVATTYÚ SZERELÉSI ÚTMUTATÓ

2 Meeting levegő-víz hőszivattyú kezelési utasítás I Összegzés Egy vezérlő irányítja az egy- vagy két kompresszoros (egyfázisú és háromfázisú) levegő-víz hőszivattyút (az energiát adó közeg forrása a levegő), a közvetlen kilépő háztartási meleg vízet és a fűtést. A vezérlőrendszer alapja a vezérlő panel, és a termosztát (opcionális). II. Főbb műszaki paraméterek 1. Technikai paraméterek Üzemi feszültség: AC 220~240V/380~410V±10%, 50Hz~60Hz±1Hz Működési környezeti hőmérséklet: -20~+75 C Tárolási hőmérséklet: -30~+80 C Relativ páratartalom: 0~95%RH 2. Hőmérő pontossága: 1 C 3. A vezérlő megfelel az alábbi követelményeknek: - GB Háztartási és hasonló jellegű villamos berendezések biztonsági rész aktuális követelményének - GB Háztartási és hasonló jellegű villamos berendezések biztonságát, (hőszivattyú, légkondicionáló és párátlanító) előíró különleges követelményeknek - GB Gőz és pára kompresszor, ciklikus hűtő-fűtő hőszivattyú vezérlésének - GB Pára és gőz elleni tömítettség, a ciklikus hűtővíz hőszivattyú, valamint a háztartási és azonos rendeltetésű hőszivattyú egység irányíthatóságának" - Az elektomos zavarás megfelel a GB es előírásának - A nyomtatott áramkör megfelel a GB and GB előírásának.

3 III. A vezérlőpanel fő funkciói 1.. Fűtés és/vagy hűtés víz funkció 2.. Mutatja a víztartály hőmérsékletét, az előre beállított hőmérsékletet, működés közbeni és a kimeneti állapotot, óra, stb. 3.. Le lehet kérdezni a párologtató cső hőmérsékletét, a környezeti hőmérsékletet, a hőközvetítőgáz hőmérsékletet, a visszatérő gáz hőmérsékletét, a kilépő víz hőmérsékletét, visszatérő víz hőmérsékletét, a kompresszor áramfelvételét, elektromos expanziós szelep nyitási hiba kódot, stb. 4.. Automatikusan megjegyzi az összes parametert. A kikapcsolás és leolvasztás után automatikusan bekapcsol. 5. Az óra a kikapcsolás után is megjegyzi az állapotát, nem kell minden alkalommal újra beállítani. 6. Rögzíthető napi két időpont a ki- és bekapcsolásra. 7. Melegvíz biztosítása két beállított időpontban 24 órán belül. 8.. Módosítható indítási paraméterek, valamennyi üzemi állapotban. 9. Elektromos expanziós szelep vezérlés automatikusan (a túlhevítés mértékének beállítása) 10. Automatikus leolvasztás funkció (jég leolvasztás funkció) 11. Kényszerített kiolvasztás funkció. 12. Gombnyomás automatikusan lezáródik. 13. Az idő függvényében korlátozott jelszóval 14. Nagy LCD kijelző, kék háttérrel és fehér feliratokkal. 15. Perfect védelmi funkció (nincs fáziscsere és/vagy a rossz fázis védelme 3 fázisú egységnél, kompresszor túláram védelem, magas nyomású védelem, az alacsony nyomás elleni védelem, a vízhiány-védelem, stb.) 16. Magas, közepes, alacsony vízszint érzékelés, teszt mutatja a kezelőpanelen 17. A vízellátás feladatát automatikusan beállítja (a vízhőmérsékletet is figyeli) 18. Visszatérő víz figyelő funkció 19. Fagyvédelmi funkció 20. Hőszivattyú azonosítás után automatikusan elindul a vízmelegítés vezérlőpanel nélkül (vagy hibás vezérlőpanel esetén). Air to w ater pump operation manual 2

4 IV. Alaplap 1. Integrált vezérlő bemenet Alacsony vízszint kapcsoló (vezeték vagy szonda) Alacsony nyomáskapcsoló 1 Alacsony nyomású kapcsoló 2 Nagynyomású kapcsoló 1 Nagynyomású kapcsoló 2 Vízátfolyás kapcsoló 1 Vízátfolyás kapcsoló 2 Háromfázisú ABCN Víznyomáskapcsoló Közép-vízszint kapcsoló (vezeték vagy szonda) Alacsony nyomáskapcsoló 3 Alacsony nyomású kapcsoló 4 Nagynyomású kapcsoló 3 Nagynyomású kapcsoló 4 2. Integrált vezérlő kimenet Keringető szivattyú (indító áram 20A ) Ventilátor motor (indító áram 8A) 1 kompresszor (indító áram 5A ) 3 Kompresszor (indító áram 5A) Négy utas szelep (indító áram 8A) Kompresszor fűtés (indító áram 8A) Kiegészítő elektromos fűtés 20A Vízellátás szelep (indító áram 8A) 2 kompresszor (indító áram 5A) 4 Kompresszor (indító áram 5A) Melegvízellátás szivattyú (indító áram 8A) Visszatérő víz szivattyú (indító áram 8A) 2. Integrált vezérlő kimenet 3. Integrált vezérlő szimulációs bemenet Víztartály hőmérséklet (intézkedés :0-160 DC), elpárologtató hőcserélő hőmérséklet 1 elpárologtató hőcserélő hőmérséklet 2 elpárologtató hőcserélő hőmérséklet 3 elpárologtató hőcserélő hőmérséklet 4 fáradtgáz hőmérséklet 1 fáradtgáz hőmérséklet 2 fáradtgáz hőmérséklet 3 fáradtgáz hőmérséklet 4 Visszatérő gáz hőmérséklete 1 Visszatérő gáz hőmérséklete 2 Visszatérő gáz hőmérséklete 3 Visszatérő gáz hőmérséklete 4 Környezeti hőmérséklet (működési tartomány: C) Kilépő víz hőmérséklet (működési tartomány: C) Visszatérő víz hőmérséklet (működési tartomány: C) Kompresszor áram 1 Kompresszor áram 2 Kompresszor áram 3 Kompresszor áram 4

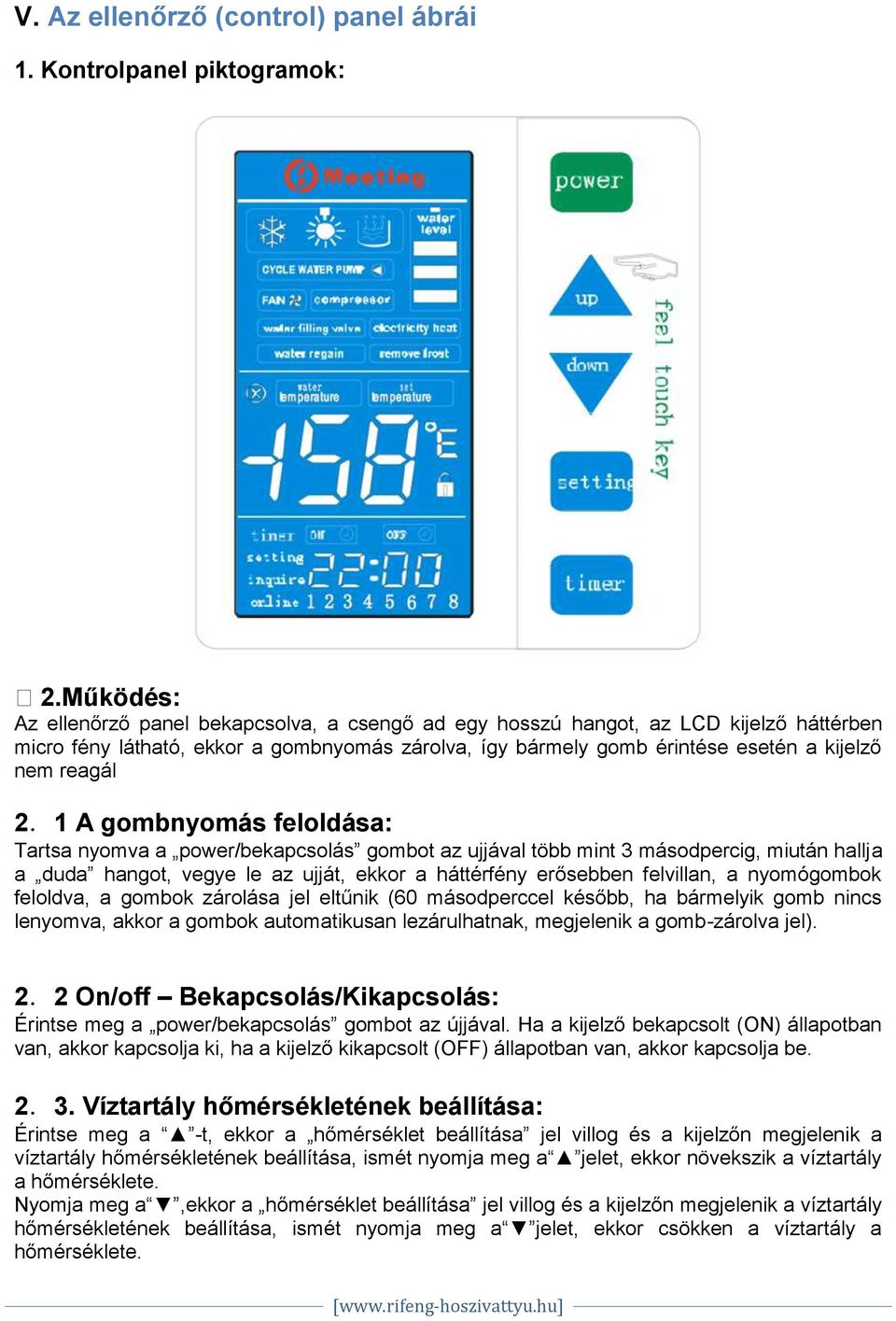

5 V. Az ellenőrző (control) panel ábrái 1. Kontrolpanel piktogramok: 2.Működés: Az ellenőrző panel bekapcsolva, a csengő ad egy hosszú hangot, az LCD kijelző háttérben micro fény látható, ekkor a gombnyomás zárolva, így bármely gomb érintése esetén a kijelző nem reagál 2.1 A gombnyomás feloldása: Tartsa nyomva a power/bekapcsolás gombot az ujjával több mint 3 másodpercig, miután hallja a duda hangot, vegye le az ujját, ekkor a háttérfény erősebben felvillan, a nyomógombok feloldva, a gombok zárolása jel eltűnik (60 másodperccel később, ha bármelyik gomb nincs lenyomva, akkor a gombok automatikusan lezárulhatnak, megjelenik a gomb-zárolva jel). 2.2 On/off Bekapcsolás/Kikapcsolás: Érintse meg a power/bekapcsolás gombot az újjával. Ha a kijelző bekapcsolt (ON) állapotban van, akkor kapcsolja ki, ha a kijelző kikapcsolt (OFF) állapotban van, akkor kapcsolja be Víztartály hőmérsékletének beállítása: Érintse meg a -t, ekkor a hőmérséklet beállítása jel villog és a kijelzőn megjelenik a víztartály hőmérsékletének beállítása, ismét nyomja meg a jelet, ekkor növekszik a víztartály a hőmérséklete. Nyomja meg a,ekkor a hőmérséklet beállítása jel villog és a kijelzőn megjelenik a víztartály hőmérsékletének beállítása, ismét nyomja meg a jelet, ekkor csökken a víztartály a hőmérséklete.

6 A víztartály beállításának tartománya 20 és 60 fok között van. 2.4 Meghatározott idő beállítása: Érintse meg az timer/időzítő gombot, lépjen be a (meg)határozott idő beállítása állapotba. A bekapcsoláshoz először állítsa be a meghatározott idő első periódusának az óráját, majd érintse meg a timer/időzítő gombot, és állítsa be a meghatározott idő első periódusának a percét a bekapcsoláshoz. Ismét érintse meg a timer/időzítő gombot, és a kikapcsoláshoz először állítsa be a meghatározott idő első periódusának az óráját, ismét érintse meg a timer/időzítő gombot, és állítsa be a meghatározott idő első periódusának a percét a kikapcsoláshoz. Érintse meg a timer/időzítő gombot, és lépjen be a másodlagos meghatározott idő beállításába, a művelet ugyanaz, mint az első meghatározott idő beállításánál. Miután befejezte az összes meghatározott idő beállítását, utána lépjen ki a beállításból. Miután kilépett a meghatározott idő beállításból, megjelenik az vagy az jel A meghatározott idő törlése: Tartsa nyomva az Timer/időzítés gombot 3 másodpercig, ekkor hall egy dudáló hangot, majd vegye el az ujját. Ekkor a meghatározott idő beállítása törlődik. 2.5 Óra beállítása: Nyomja meg az timer/időzítő gombot 3 másodpercig, ekkor hall egy dudáló hangot, nyomja folyamatosan, miután már 8 másodperce nyomva tartja, ismét hall egy dudáló hangot, ekkor vegye el a kezét, és lépjen be az óra beállítása állapotba. Először adja meg az órát, nyomja meg ismételten az timer/időzítő gombot, majd adja meg a percet, és ismételten nyomja meg az timer/időzítő gombot, végül fejezze be az idő beállítását és lépjen ki. Megjegyzés: Az óra beállítás üzemelésének az a feltétele, hogy nincs beállítva meghatározott idő. 2.6 Kényszerített leolvasztás: Miután a hőszivattyút bekapcsolta és a kompresszor elindult, nyomja meg a gombot, több mint 8 másodpercig. Amikor dudáló hangot hall, vegye el az ujját, majd lépjen be a kiolvasztás állapotba. Amikor a spirálcső/tekercs (párásító) hőmérséklete vagy a kiolvasztás ideje elérte a beállított paramétereket, akkor lépjen ki a kiolvasztás állapotából. 2.7 Hűtési üzemmód: Víz hőmérséklet tartományának beállítása: 7-30 Paraméter beállítás és vizsgálat (mellékelve az 1 táblázat) A.Funkció vizsgálat: Bekapcsolt állapotban, nyomja meg a beállítások gombot, kérjen kódot A1-A9 között ha egy kompresszoros a hőszivattyú. Nyomja meg a beállítások gombot ismételten, majd lépjen ki a vizsgálat állapotából, ha dupla kompresszoros a hőszivattyú, akkor további vizsgálati kódot szükséges kérni, b1-b9 között, majd ismételten nyomja meg a beállítások gombot, és lépjen ki a vizsgálat állapotából. Kérem, ellenőrizze a következő táblázatot.

7 Kód A1 A2 A3 A4 A5 A6 Jelentése (egy kompresszoros hőszivattyúnál) Hőcserélő (elpárologtató) hőmérséklet 1 Visszatérő gáz hőmérséklete 1 Kilépő gáz hőmérséklete 1 Külső hőmérséklet 1 Kimenő vízhőmérséklet 1 Visszatérő víz hőmérséklete 1 Jelentés (syst) Hőcserélő (elpárologtató) hőmérséklet 1 Visszatérő gáz hőmérséklete 1 Kilépő gáz hőmérséklete 1 Külső hőmérséklet Kimenő vízhőmérséklet Visszatérő víz hőmérséklete Kód Jelentés (syst) b1 b2 b3 b4 Hőcserélő (elpárologta tó) hőmérséklet 2 Visszatérő gáz hőmérséklete 2 Kilépő gáz hőmérséklete 2 Külső hőmérséklet 2 b5 Kimenő vízhőmérséklet 2 b6 Visszatérő víz hőmérséklete 2 A b7 00 A8 Kompresszor áram Kompresszor b8 Kompresszor 1 áram 1 áram 2 A9 Expanziós Expanziós Expanziós szelep szelep szelep nyitási b9 nyitási szöge 1 nyitási szöge 1 szöge 2 Er Hibakód kijelzés Hibakód Er Hibakód kijelzés kijelzés C1 C2 C3 C4 Hőcserélő (elpárologtató) hőmérséklet 3 Visszatérő gáz hőmérséklete 3 Kilépő gáz hőmérséklete 3 Külső hőmérséklet 3 Hőcserélő (elpárologtató) hőmérséklet 3 Visszatérő gáz hőmérséklete 3 Kilépő gáz hőmérséklete 1 Külső hőmérséklet D1 D2 D3 D4 Hőcserélő (elpárologta tó) hőmérséklet 4 Visszatérő gáz hőmérséklete 4 Kilépő gáz hőmérséklete 4 Külső hőmérséklet

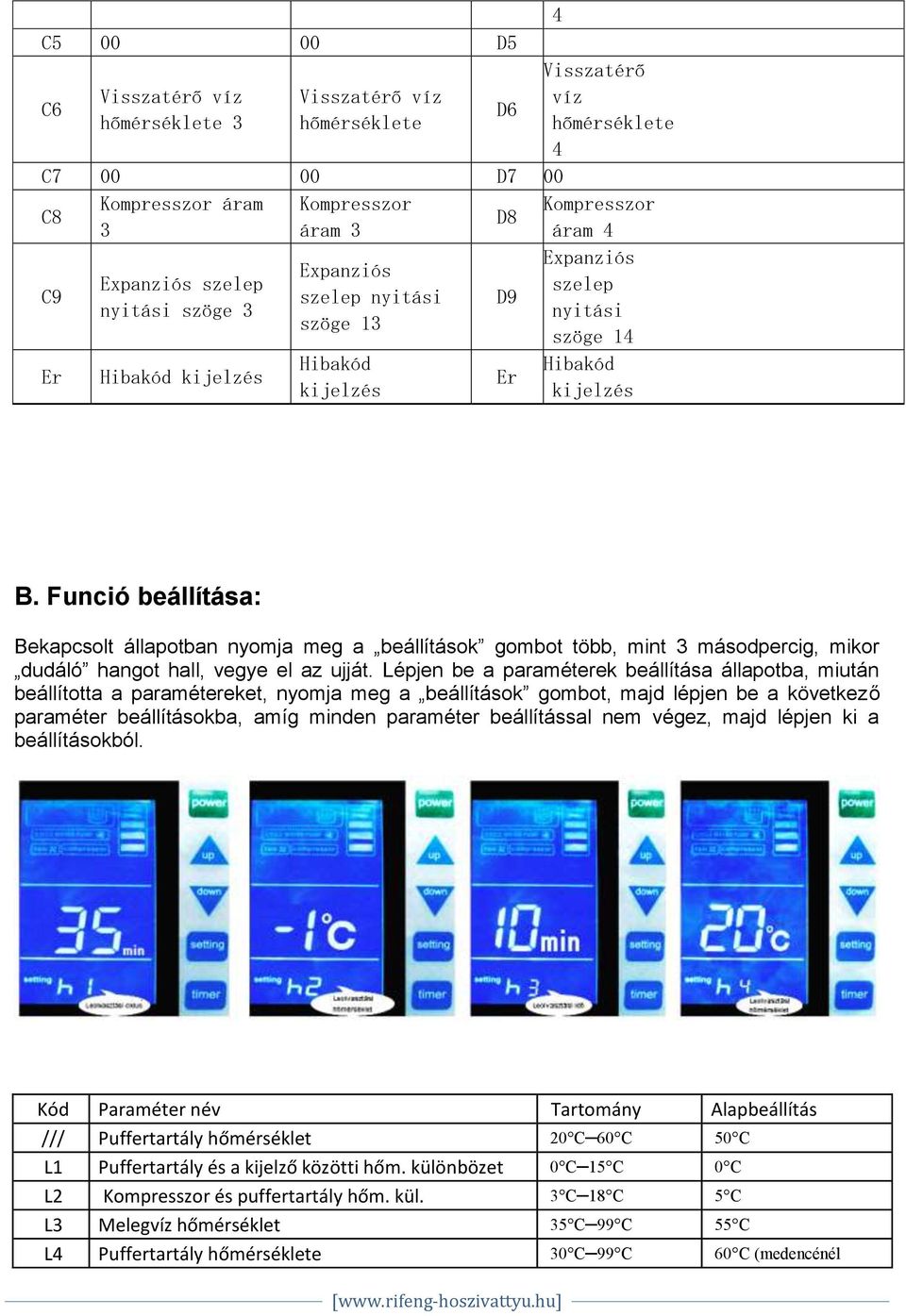

8 C D5 C6 Visszatérő víz hőmérséklete 3 Visszatérő víz hőmérséklete D6 4 Visszatérő víz hőmérséklete 4 C D7 00 C8 Kompresszor áram Kompresszor D8 Kompresszor 3 áram 3 áram 4 C9 Expanziós Expanziós Expanziós szelep szelep szelep nyitási D9 nyitási szöge 3 nyitási szöge 13 szöge 14 Er Hibakód kijelzés Hibakód kijelzés Er Hibakód kijelzés B. Funció beállítása: Bekapcsolt állapotban nyomja meg a beállítások gombot több, mint 3 másodpercig, mikor dudáló hangot hall, vegye el az ujját. Lépjen be a paraméterek beállítása állapotba, miután beállította a paramétereket, nyomja meg a beállítások gombot, majd lépjen be a következő paraméter beállításokba, amíg minden paraméter beállítással nem végez, majd lépjen ki a beállításokból. Kód Paraméter név Tartomány Alapbeállítás /// Puffertartály hőmérséklet 20 C 60 C 50 C L1 Puffertartály és a kijelző közötti hőm. különbözet 0 C 15 C 0 C L2 Kompresszor és puffertartály hőm. kül. 3 C 18 C 5 C L3 Melegvíz hőmérséklet 35 C 99 C 55 C L4 Puffertartály hőmérséklete 30 C 99 C 60 C (medencénél

9 L5 Elektromos fűtő bekapcsolása 0 C 35 C 0 (0 ha nincs el. fűtés) L6 Visszatérő víz hőmérséklete 30 C 65 C 45 C L7 Megengedett hidegvíz hőmérséklet 20 C 60 C 45 C) 20 C(ha nincs hűtési funkció) L8 Kompresszor áram 0-48A 0(0 ha nem működik ) h1 Leolvasztási ciklus idő perc 35 perc h2 Leolvasztási hőmérséklet -15 C 1 C 1 C h3 Leolvasztási idő 5-20 perc 10 perc h4 Csendes leolvasztási hőmérséklet 1 C 40 C 20 C p1 Elektromos expanziós szelep szabályzó ideje S 30s p2 Túlhevítés mértéke -8 C 15 C 0 p3 A megengedett gázhőm. expanziós szelepnél 70 C 135 C 90 C p4 Expanziós szelep nyitási szöge leolvasztásnál 6-55 fok 50 fok p5 Expanziós szelep minimális nyitási szöve 6-30 fok 15 fok p6 Túlmelegedés esetén a tűréshatár 0-12 C 4 C C. Hiba kijelzés és riasztás: Kód Hibaleírás (egy kompresszor) Kód Hibaleírás (egy kompresszor) 01E Hibás fázis 01E Hibás fázis 02E Fázishiány 02E Fázishiány 03E Vízáramlás kapcsoló 03E Vízáramlás kapcsoló 05E Magasnyomás 05E Magasnyomás 1 06E Alacsony nyomás 06E Alacsony nyomás 1 07E 07E Magasnyomás 2 08E 08E Alacsony nyomás 2 09E Kommunikáció 09E Kommunikáció 11E Idő limit 11E Idő limit 12E Túl magas kilépő gázhőm. 12E Túl magas kilépő gázhőm. 1 13E 13E Túl magas kilépő gázhőm. 2 15E Puffer szenzor hiba 15E Puffer szenzor hiba 16E Hőcserélő szenzor hiba 16E Hőcserélő szenzor hiba 1 17E 17E Hőcserélő szenzor hiba 2 18E Kilépő gáz szenzor hiba 18E Kilépő gáz szenzor hiba 1 19E 19E Kilépő gáz szenzor hiba 2 21E Külső hőm. Szenzor hiba 21E Külső hőm. Szenzor hiba 22E Visszatérő víz szenzor hiba 22E Visszatérő víz szenzor hiba 23 E 23E 25E Vízszintkapcsoló sérült 25E Vízszintkapcsoló sérült 26E 26E

10 27E Kilépő víz szenzor hiba 27E Kilépő víz szenzor hiba 1 28E 28E Kilépő víz szenzor hiba 2 29E Visszatérő gáz szenzor hiba 29E Visszatérő gáz szenzor hiba 1 30E 30E Visszatérő gáz szenzor hiba 2 31E Víznyomás kapcsoló hiba 31E Víznyomás kapcsoló hiba 32E Túl alacsony hűtővíz 32E Túl alacsony hűtővíz 34E 34E 35E Kompresszor túláram 35E Kompresszor túláram 1 36E 36E Kompresszor túláram 2 63E Vízáramlás kapcsoló 2 65E Magasnyomás 3 66E Alacsony nyomás 3 67E Magasnyomás 4 68E Alacsony nyomás 4 72E Kilépőgáz hőm. túl magas 3 73E Kilépőgáz hőm. túl magas 4 76E Külső hőm. Szenzor hiba 3 77E Külső hőm. Szenzor hiba 4 78E Kilépő gáz szenzor hiba 3 79E Kilépő gáz szenzor hiba 4 89E Visszatérő gáz szenzor hiba 3 90E Visszatérő gáz szenzor hiba 4 95E Kompresszor túláram 3 96E Kompresszor túláram 4 VI. Működés leírása 1. Fűtés 1.1 Hidraulikai Fűtés A hidraulikai fűtés folyamatábrája bekapcsolás vízszint kapcsoló teszt víznyomás kapcsoló teszt ciklus vízszivattyú munka(16s) vízáramlás kapcsoló teszt ventilátor munka (6s) kompresszor munka(mikor az alacsony vízszint szétkapcsol, hideg víz ellátás bekapcsol, kompresszor ventilátor ciklus vízszivattyú dolgozik Hidegvíz ellátás ellenőrzés ( 1) Mikor az alacsony vízszint kapcsoló szétkapcsolt, hidegvíz ellátás bekapcsol és megkezdődik a vízellátás, ciklus vízszivattyú elindul, ventilátor kikapcsol, kompresszor kikapcsol. ( 2 ) Mikor az alacsony vízszint kikapcsol, ciklus vízszivattyú bekapcsol, ventilátor bekapcsol, kompresszor bekapcsol, hidraulikai fűtés elindul, mindeközben a vízellátás szelep elkezdi a vízellátást az előre beállított vízellátás hőmérséklet L7 szerint: ha a víztartály hőmérséklete L7, a vízellátás szelep kinyílik, megkezdődik a vízellátás; ha a víztartály hőmérséklet L7-5fok,vízellátás szelep bezárul, leáll a vízellátás. ( 3) Miután a magas vízszint lezárul, megáll a vízellátás. Ha a magas vízszint már korábban lezárult, és mikor ismét szétkapcsol, nem egyszerre adja a vizet, hanem addig adja a vizet, amíg a közepes vízszint szétkapcsol. Megjegyzés: ha L7=20, a vízellátást nem kontrollálja a víz hőmérséklet Víz hőmérséklet ellenőrzés/vezérlés A vízhőmérséklet ellenőrzési tartomány: 35-60,

11 1.1.4 Vezérlés/Ellenőrzés futtatása L2 beállított víz hőmérséklet víz hőmérséklet 1.2 Azonnali fűtés Bekapcsolás víznyomáskapcsoló tesztelés nyissa ki a vízellátó szelepet, hogy biztosítsa a vízellátást ventilátor bekapcsol kompresszor bekapcsol, miután a magas vízállás csatlakozik, a vízellátó szelep bezárul, ha a víztartály hőmérséklete nem éri el a beállított hőmérsékletet, a keringető szivattyú bekapcsol, a felmelegített víz biztosítja keringő hőmérsékletet, majd kikapcsol. 1.3 Víz ellátás szabályozó ( 1)Amikor a magas, a közepes és az alacsony vízállás kapcsolók mind lekapcsolnak, a vízellátó szelep biztosítja a vizet, majd ellenőrizze a víznyomás kapcsolót, ha a víznyomáskapcsoló kikapcsolt, majd a ventilátor bekapcsol, kompresszor bekapcsol, termosztát bekapcsol, megkezdődik a vízellátás, mindaddig, amíg a magas vízszintkapcsoló kikapcsol, a termosztát és a vízellátó szelep bezárul, a vízellátás leáll. ( 2)ha a magas vízszint kapcsoló leállt, amikor a magas vízszint kapcsoló lekapcsolt, nem egyszerre adagolja a vizet, mindaddig kell adnia, amíg a közepes vízszint lekapcsol. (it will not supply water at once, it must unstill middle water level disconnect). Ekkor a vízellátás szelep bekapcsol, a ventilátor bekapcsol, kompresszor bekapcsol, termosztát bekapcsol. 1,4 Vízhőmérséklet ellenőrzés/vezérlés A vízhőmérséklet ellenőrzési/vezérlési tartománya: 35-65, mikor a beállított hőmérséklet eléri a 60 -t, ha szeretné beállítani a víz hőmérsékletét > 60 -ra, akkor nyomja meg a gombot több, mint 6 másodpercig, és mikor hallja a dudáló hangot, akkor vegye el az újját, ismét nyomja meg a gombot, így most a maximum víz hőmérséklet beállítható Ellenőrzés/vezérlés futtatása

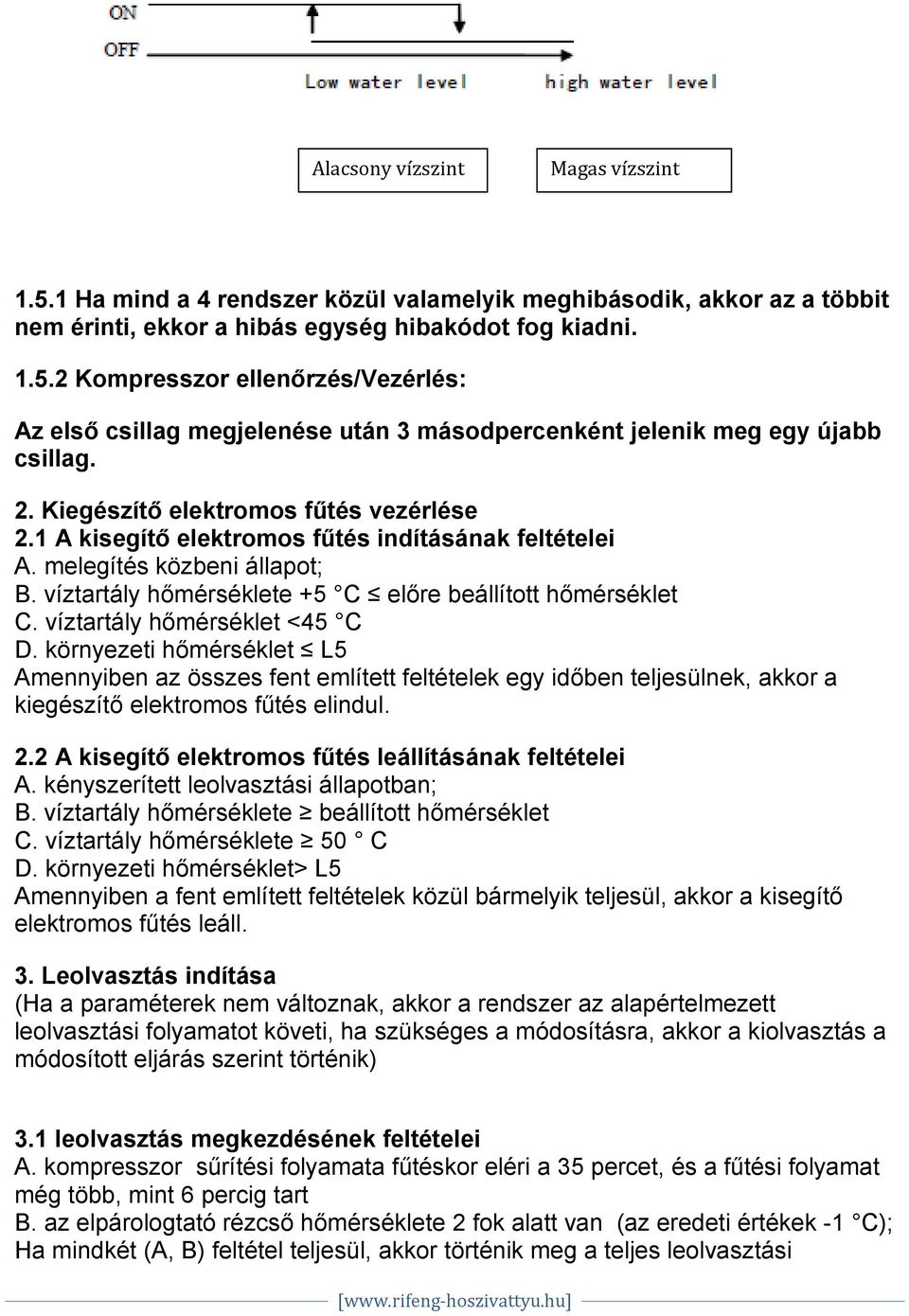

12 Alacsony vízszint Magas vízszint Ha mind a 4 rendszer közül valamelyik meghibásodik, akkor az a többit nem érinti, ekkor a hibás egység hibakódot fog kiadni Kompresszor ellenőrzés/vezérlés: Az első csillag megjelenése után 3 másodpercenként jelenik meg egy újabb csillag. 2. Kiegészítő elektromos fűtés vezérlése 2.1 A kisegítő elektromos fűtés indításának feltételei A. melegítés közbeni állapot; B. víztartály hőmérséklete +5 C előre beállított hőmérséklet C. víztartály hőmérséklet <45 C D. környezeti hőmérséklet L5 Amennyiben az összes fent említett feltételek egy időben teljesülnek, akkor a kiegészítő elektromos fűtés elindul. 2.2 A kisegítő elektromos fűtés leállításának feltételei A. kényszerített leolvasztási állapotban; B. víztartály hőmérséklete beállított hőmérséklet C. víztartály hőmérséklete 50 C D. környezeti hőmérséklet> L5 Amennyiben a fent említett feltételek közül bármelyik teljesül, akkor a kisegítő elektromos fűtés leáll. 3. Leolvasztás indítása (Ha a paraméterek nem változnak, akkor a rendszer az alapértelmezett leolvasztási folyamatot követi, ha szükséges a módosításra, akkor a kiolvasztás a módosított eljárás szerint történik) 3.1 leolvasztás megkezdésének feltételei A. kompresszor sűrítési folyamata fűtéskor eléri a 35 percet, és a fűtési folyamat még több, mint 6 percig tart B. az elpárologtató rézcső hőmérséklete 2 fok alatt van (az eredeti értékek -1 C); Ha mindkét (A, B) feltétel teljesül, akkor történik meg a teljes leolvasztási

13 folyamat, az LCD n megjelenik a kiolvasztás jele. (A leolvasztás ciklus közben a vízszivattyú on bekapcsolt, a 4 utas szelep on bekapcsolt, a kompresszor, on bekapcsolt, a ventillátor off kikapcsolt, a termosztát off kikapcsolt állapotot jelez). C. Működés közbeni leolvasztás: A kompresszor off kikapcsolt, a ventilator off kikapcsolt, 50 másodperces késleltetés, a 4 utas szelep kinyitva, még 40 másodperc késleltetés, a kompresszor on bekapcsol, a keringető szivattyú on bekapcsol. 3.2 A gyors leolvasztási folyamat feltételei A: az elpárologtató hőcserélő (spirálcső) hőmérséklete h4 (eredeti érték 12 C, változtatható) B: kiolvasztás idő h3 (eredeti idő 10 perc, változtatható) Megjegyzés: ha valamelyik fenti feltétel teljesül, a rendszer kilép a kiolvasztásbó, a konkrét tennivaló és az időbeli sorrend a következő táblázat szerint: C: Működő állapotban: a kompresszor off kikapcsol, a ventillátor 60 másodperc késleltetéssel indul, a négyutas szelep kinyit, majd 30 másodperc késleltetés, kompresszor on bekapcsol, a keringető szivattyú on bekapcsol. 3.3 Kényszerített kiolvasztás Bekapcsolt állapotban, amikor a kompresszor megkezdi a víz melegítését, nyomja meg a gombot, több mint 8 másodpercig, amikor egy dudáló hangot hall, vegye el az ujját, lépjen be a kényszerített kiolvasztás állapotába egyszeri alkalommal. Amikor a kényszerített kiolvasztás találkozik az előre beállított idővel vagy a beállított hőmérséklettel, a rendszer automatikusan kilép a kényszerített kiolvasztás állapotából, és belép a melegvíz normál fűtési állapotába. 4. Víz hűtésének folyamata: A hőszivattyú működése közben tartsa nyomva a gombot 8 másodpercig, amíg meghallja a sípoló hangot. Engedje el, ekkor indul a hűtési folyamat. A fűtési folyamat indításához tartsa nyomva a gombot 8 másodpercig, amíg meghallja

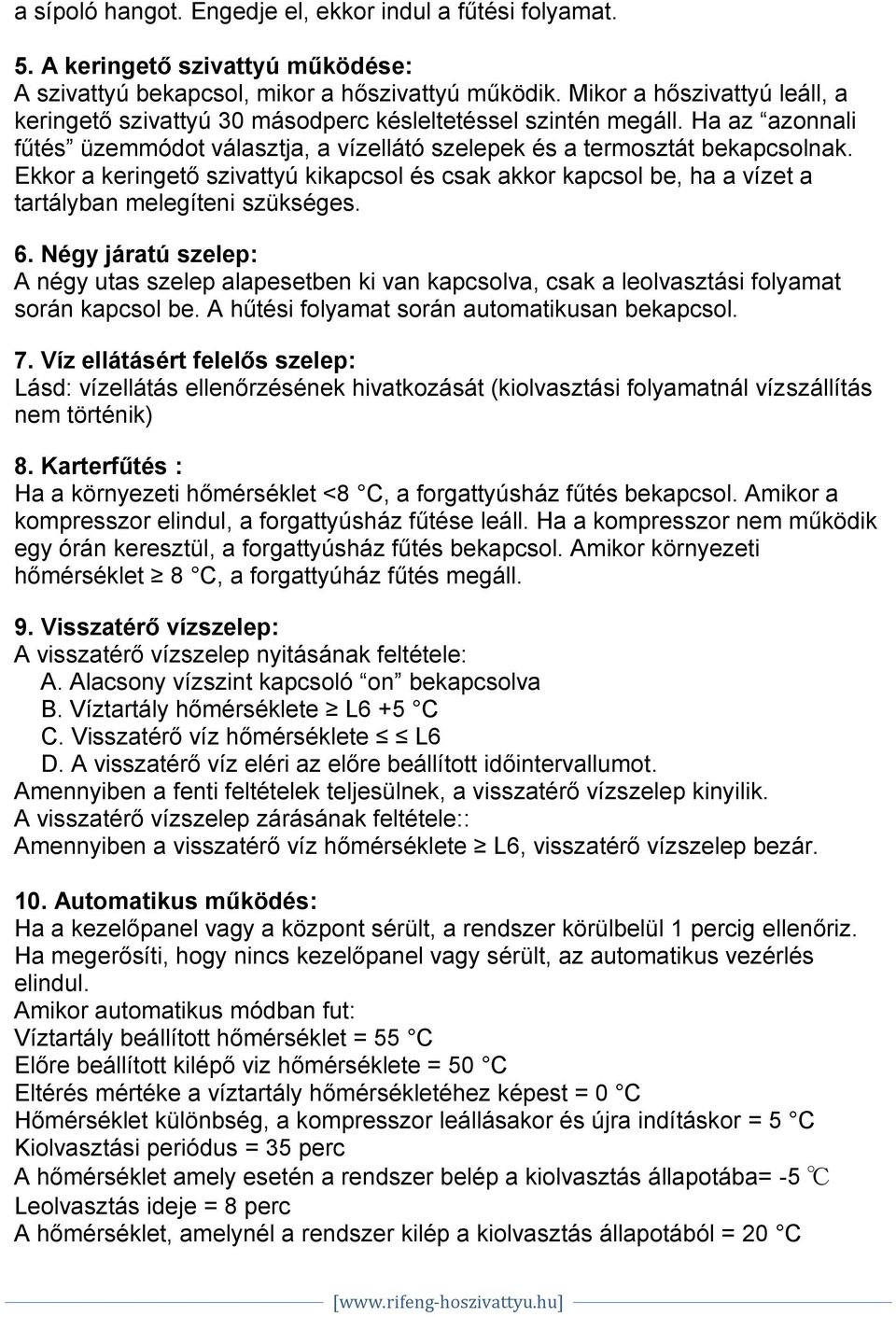

14 a sípoló hangot. Engedje el, ekkor indul a fűtési folyamat. 5. A keringető szivattyú működése: A szivattyú bekapcsol, mikor a hőszivattyú működik. Mikor a hőszivattyú leáll, a keringető szivattyú 30 másodperc késleltetéssel szintén megáll. Ha az azonnali fűtés üzemmódot választja, a vízellátó szelepek és a termosztát bekapcsolnak. Ekkor a keringető szivattyú kikapcsol és csak akkor kapcsol be, ha a vízet a tartályban melegíteni szükséges. 6. Négy járatú szelep: A négy utas szelep alapesetben ki van kapcsolva, csak a leolvasztási folyamat során kapcsol be. A hűtési folyamat során automatikusan bekapcsol. 7. Víz ellátásért felelős szelep: Lásd: vízellátás ellenőrzésének hivatkozását (kiolvasztási folyamatnál vízszállítás nem történik) 8. Karterfűtés : Ha a környezeti hőmérséklet <8 C, a forgattyúsház fűtés bekapcsol. Amikor a kompresszor elindul, a forgattyúsház fűtése leáll. Ha a kompresszor nem működik egy órán keresztül, a forgattyúsház fűtés bekapcsol. Amikor környezeti hőmérséklet 8 C, a forgattyúház fűtés megáll. 9. Visszatérő vízszelep: A visszatérő vízszelep nyitásának feltétele: A. Alacsony vízszint kapcsoló on bekapcsolva B. Víztartály hőmérséklete L6 +5 C C. Visszatérő víz hőmérséklete L6 D. A visszatérő víz eléri az előre beállított időintervallumot. Amennyiben a fenti feltételek teljesülnek, a visszatérő vízszelep kinyilik. A visszatérő vízszelep zárásának feltétele:: Amennyiben a visszatérő víz hőmérséklete L6, visszatérő vízszelep bezár. 10. Automatikus működés: Ha a kezelőpanel vagy a központ sérült, a rendszer körülbelül 1 percig ellenőriz. Ha megerősíti, hogy nincs kezelőpanel vagy sérült, az automatikus vezérlés elindul. Amikor automatikus módban fut: Víztartály beállított hőmérséklet = 55 C Előre beállított kilépő viz hőmérséklete = 50 C Eltérés mértéke a víztartály hőmérsékletéhez képest = 0 C Hőmérséklet különbség, a kompresszor leállásakor és újra indításkor = 5 C Kiolvasztási periódus = 35 perc A hőmérséklet amely esetén a rendszer belép a kiolvasztás állapotába= -5 Leolvasztás ideje = 8 perc A hőmérséklet, amelynél a rendszer kilép a kiolvasztás állapotából = 20 C

15 A hőmérséklet, amelynél az elektromos fűtés beindul = 10 C Visszatérő víz hőmérséklet = 45 C Vízellátás hőmérséklet = 40 C Túlmelegítés mértéke = 0 C A kompresszor aktuális állapotát nem ellenőrzi. VII. Védelmi funkció ismertetése 1. A kompresszor védelmi folyamata 3 percet vesz igénybe. Mindkét kompresszor ki- és bekapcsolása 3 percig tart, az újraindítási folyamat is 3 perc. 2. Vízáramlás kapcsoló védelem (a cirkó fűtési rendszert használja.) Nyomja meg a "power" gombot. Ha a víz áramlását kikapcsolja, a vízszivattyú indul, majd a kompresszor és ventilátor kikapcsol. 3. Magas gáz hőmérséklet védelem: ha a rendszerben keringő gáz hőmérséklete 115 C Ha a rendszerben keringő gáz hőmérséklet 30 másodpercen keresztül túl magas, a kijelző hibakódot jelez, a rendszer leáll, majd 3 perc múlva újraindul. 4. Nagynyomású védelem: ha a nagynyomású kapcsoló egy órán belül 3- szor lekapcsol, a kijelzőpanel hibakódot jelez és a rendszer riaszt. Ezután a kompresszorcés a ventilator és a szivattyú is lekapcsol. Miután a nagynyomású kapcsoló visszakapcsol, 3 perc késleltetéssel a kompresszor újraindul. Ha a nagynyomású kapcsoló egy órán belül több mint 3-szor lekapcsol, a kezelőpanel lezár, kikapcsolja az összes kimenő jelet, és a rendszer nem indul újra. 5. Alacsony nyomású védelem: ha alacsony nyomású kapcsoló egy órán belül 3-szor lekapcsol, a kijelzőpanel hibakódot jelez és a rendszer riaszt. Ezután a kompresszor és a ventilator és a szivattyú is lekapcsol. Miután az alacsony nyomású kapcsoló visszakapcsol, 3 perc késleltetéssel a kompresszor újraindul. Ha az alacsony nyomású kapcsoló egy órán belül több mint 3-szor lekapcsol, a kezelőpanel lezár, kikapcsolja az összes kimenő jelet, és a rendszer nem indul újra. (Megjegyzés: leolvasztásnál, vagy 5 percen belüli kompresszor indításnál a rendszer nem ellenőrzi az alacsony nyomású kapcsolót) 6. Érzékelő hiba: ha a szenzor hibát érzékel (hibás áramkör vagy rövidzárlat), a rendszer megáll, és hibakódot jelez. Amint a hibaüzenet eltűnik, a rendszer újra indul. 7. Háromfázisú védelem: három szakaszban történő vizsgálati funkció. A rendszer működése közben elenőrzi a 3 beérkező fázist külön-külön. Ha hiányzik valamelyik fázis, a rendszer háromfázisú védelme bekapcsol, blokkolja a kimeneteket és hibakódot jelez. Ha a hibakód eltűnik, a rendszer újra indítható A 8. Lefagyás elleni védelem: ha a környezet hőmérséklete 5 C, a kompresszor megáll és 30 percig nyugalmi helyzetben marad. A víz

16 szivattyú elindul és 30 másodpercig működik. (a víz szivattyú minden 30 percben 30 másodpercet van működésben.) 9. Víznyomás kapcsoló védelem: hideg víz áramlásakor a mágnes szelep nyitva van. Miután a szabályzó érzékeli a nyomás csökkenését 6 másodpercen keresztül, kikapcsolja az összes kimenetet és hibakódot jelez. A rendszer 3 perc múlva indul újra. 10. Kompresszor túláram védelem: miután a kompresszor elindul, 6 másodpercen keresztül ellenőrzi az áramellátást. Ha a kompresszort túl magas áram éri 6 másodpercen keresztül, kikapcsolja az összes kimenetet. Ha a túláramot az egyik fázis hiánya okozza, hibakód jelenik meg, majd a rendszer riaszt. A hiba elhárítását követően a rendszer újraindul. VIII. Egy kompresszoros hőszivattyú alaplap ábra

17 Megjegyzés: Az 1-es kapcsoló on helyzetbe történő kapcsolásánál, válassza a háromfázisú ellátás. 2-es kapcsoló on helyzetbe történő kapcsolásánál, medence hőszivattyú használatánál szükséges hőszivattyú: Az 3-as kapcsoló on helyzetbe történő kapcsolásánál a rendszer nem online.. Ha újra onlie helyzetbe akarja hozni a rendszert, a kapcsolót helyezze off állapotba, majd 16 másodperc késleltetéssel a szivattyú újra elindul.16 másodperc késleltetést követően a ventillátor elindul, majd újabb 16 másodperccel késöbb a kompresszor is működésbe lép. A kapcsoló 4-es állásávan ON mód cirkulációs üzemmódban válassza a szám oldalaát az egyenes kivezetéssel + cirkulációs mód. IX. Több kompresszoros hőszivattyú alaplap

18 Megjegyzés: Az 1-es kapcsoló on helyzetbe történő kapcolásánál, válassza a háromfázist. A 2-es kapcsoló on helyzetbe történő kapcsolása, a medence hőszivattyú használatánál szükséges. A 3-as kapcsolót, ha fűtési-üzemmódban kapcsolja on helyzetbe, akkor a rendszer közvetlen melegvíz kimenet + hidraulikai fűtő üzemmódba kapcsol. Egy kompresszoros, 380V-os hőszivattyú működési rajz

19 Egy kompresszoros, 220V-os hőszivattyú működési rajz

20 Két kompresszoros, 380V-os hőszivattyú működési rajz

21 1.Egységek telepítése A telepítés helyének kiválasztása nagy méretű gépeknél A) Telepítéskor megfelelő méretű helyre és megfelelő szellőzésre van szükség.

22 Ügyelni kell, hogy megfelelő mennyiségű tiszta levegő tudjon bejutni a rendszerbe. B) A beépítési hely közelében kell lennie vízelvezető csatornának vagy egy nyílásnak, mely megkönnyíti a vízelvezetést C) Ellenőrizze, hogy a készülék a telepítés után teljesen függőleges helyzetben álljon.. D) Ne telepítse olyan hely közelébe, ahol nem tiszta a környezet (lehullott levelek), vagy elhasznált gáz felhalmozódás lehetséges E) A beépítéskor ne legyen a közelben tűz-és robbanásveszélyes hely. F) Ügyeljen arra, hogy tartsa a távolságot mindentől, ami akadályozhatja a tiszta levegő bejutását a rendszerbe. (akadály nyilak a következő ábrán) G) A telepítés során a tartó keret készülhet betonból, vagy anti-vibrációs acél konzolból. (sima felületű gumi pad) H) A tartó keret készítésénél figyelembe kell venni a gép paramétereit, teljesítményét. I) A tartó keretet csavarral kell rögzíteni. J) Telepítés során nem lehet vízelvezető vagy csatorna a közelben. K) A puffertartály telepítésénél szükség van beton alapra. A hőszivattyú, vízmelegítő berendezés telepítése, szükséges a megfelelő tápegység kiválasztása, éa az előírásoknak megfelelő telepítése. A részleteket lásd a készüléken, illetve a telepítési és üzemeltetési utasításban. 1. hőszivattyú 7. keringetőszivattyú 2. elektromos fűtőpatron 8. puffer tartály 3. keringetőszivattyú 9. friss víz bemenet 4. víz szabályozás 10. zuhany 5. radiátor 11. vízszűrő 6. víz-víz hőcserélő Szerelési utasítás

23 GARANCIA Tisztelt vásárlók: Köszönjük, hogy a termékeinket választja. Vásárlás után biztosítjuk az Ön számára az új, "SUN & DAY" három szintű minőség-garanciánkat. Kérjük, hogy használat előtt részletesen olvassa el beüzemelési útmutatónkat, hogy megfelelő módon tudja telepíteni és üzemeltetni a készüléket. Ha bármilyen problémája vagy javaslata van, kérjük lépjen kapcsolatba a forgalmazóval. Ezt követően kérem vágja le és küldje el cégünknek a jótállási jegyet a tanusítványról, a telepítést követő két héten belül. Mi érvényesítjük és ez után lép életbe a gepeinkre vonatkozó 3 év garancia. Ha gépeinkkel kapcsolatban bármilyen probléma merülne fel, kérjük jelezze mielőbb felénk. Amennyiben természeti katasztrófa következtében történt a meghibásodás (földrengés, tájfun, hóvihar stb.), kérjük tisztítsa meg a kondenzátort és győződjön meg róla, hogy a jég nem károsította-e meg a gépet. Hibához vezethet: ha szennyezett a párologtató, nem áll rendelkezésre kellő mennyiségű víz, nincs kellő mennyiségű áram stb. Ekkor feszültség ingadozás következhet be, mely során a kompresszor sérülhet. A problémát okozhatja áram ingadozás, vagy ha a gép beüzemelését és karbantartását engedéllyel nem rendelkező szakember végzi. A változtatás jogát fenntartjuk.

24 Hibajegyzék Dátum Hiba leírás Javítás végző Megjegyzés A Meeting levegő-víz hőszivattyú karbantartási és beépítési leírását cask a forgalmazó engedélyével lehet felhasználni. SNAP Energetika Kkt Győr, Hegyalja út 74. Tel.:
