1 1037 Budapest, III.ker. Bojtár u. 36. T: 06-1/ , F: 06-1/ Székesfehérvár, Huszár u. 2/8 T: 06-22/ , F: 06-22/ LEVEGŐ-VÍZÜZEMŰ HŐSZIVATTYÚ ÚSZÓMEDENCÉK FŰTÉSÉRE (THP06~THP30S) TELEPÍTÉSI ÉS ÜZEMELÉSI KÉZIKÖNYV UFHS 1. oldal, összesen: 8

2 Köszönjük, hogy a Kerex Kft. által forgalmazott berendezést választotta. Kérjük, beüzemelés és használat előtt gondosan tanulmányozza át ezt a kézikönyvet. Tulajdonságok: Magas hatékonyságú titánium ötvözet hőcserélő Nagy érzékenységű és pontosságú hőmérsékletmérés és szabályzás R407c EU szabványnak megfelelő, környezet barát, hűtőközeg Alacsony és magasnyomás védelem Automata leállítás alacsony hőmérsékletnél Automata leolvasztás Magas minőségű kompresszor Egyszerű telepítés és üzemeltetés Figyelem: A készülék +7 C - 40 C levegő hőmérséklet mellett működik az előírtak szerint. Ezen tartományon kívül eső levegőhőmérséklet mellett nem garantáljuk a kellő hatékonyságú működést. Telepítési utasítás: Csatlakoztatás a szűrésforgatás körbe. Elektromos bekötés 2/8 oldal

3 Megjegyzés: a hőszivattyút védőföldeléssel kell ellátni. Az elektromos bekötést bízza szakemberre. Elektromos, életvédelmi és kábel specifikáció. A közölt adatok max. 10 m kábelhosszokra vonatkoznak. Ha a kábel hosszabb, mint 10 m, akkor más kábel átmérők szükségesek. Kérjük, vegye fel a kapcsolatot a forgalmazóval. A vezérlés kábele legfeljebb 50 m hosszig bővíthető. Figyelem: A hőszivattyú telepítését bízza képzett szakemberre. 3/8 oldal

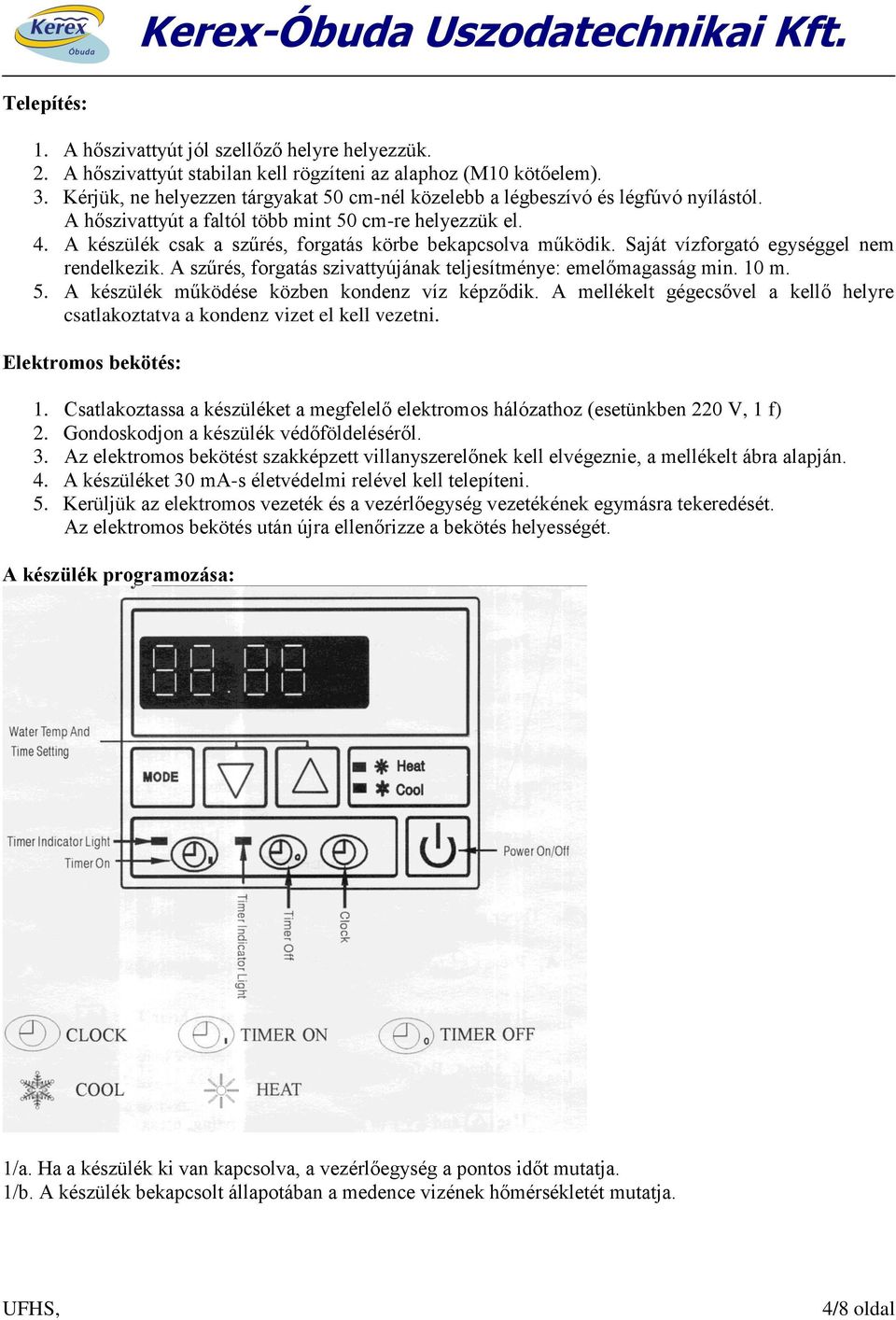

4 Telepítés: 1. A hőszivattyút jól szellőző helyre helyezzük. 2. A hőszivattyút stabilan kell rögzíteni az alaphoz (M10 kötőelem). 3. Kérjük, ne helyezzen tárgyakat 50 cm-nél közelebb a légbeszívó és légfúvó nyílástól. A hőszivattyút a faltól több mint 50 cm-re helyezzük el. 4. A készülék csak a szűrés, forgatás körbe bekapcsolva működik. Saját vízforgató egységgel nem rendelkezik. A szűrés, forgatás szivattyújának teljesítménye: emelőmagasság min. 10 m. 5. A készülék működése közben kondenz víz képződik. A mellékelt gégecsővel a kellő helyre csatlakoztatva a kondenz vizet el kell vezetni. Elektromos bekötés: 1. Csatlakoztassa a készüléket a megfelelő elektromos hálózathoz (esetünkben 220 V, 1 f) 2. Gondoskodjon a készülék védőföldeléséről. 3. Az elektromos bekötést szakképzett villanyszerelőnek kell elvégeznie, a mellékelt ábra alapján. 4. A készüléket 30 ma-s életvédelmi relével kell telepíteni. 5. Kerüljük az elektromos vezeték és a vezérlőegység vezetékének egymásra tekeredését. Az elektromos bekötés után újra ellenőrizze a bekötés helyességét. A készülék programozása: 1/a. Ha a készülék ki van kapcsolva, a vezérlőegység a pontos időt mutatja. 1/b. A készülék bekapcsolt állapotában a medence vizének hőmérsékletét mutatja. 4/8 oldal

5 A medence víz hőmérsékletének beállítása: 1/a. A funkció elérhető a készülék kikapcsolt állapotában is. 1/b. Használja a vagy gombokat a kívánt hőmérséklet beállításához. A vezérlőegység kijelzőjén villogó szám jelzi a beállított kívánt vízhőmérsékletet. A gombok használata után 5 másodperccel a kijelző visszaáll normál üzemmódba. Pontos idő beállítása: A készülék kikapcsolt és bekapcsolt állapotában is elvégezhető. Nyomja meg a gombot a pontos idő beállításához. Amikor a képernyőn lévő szám el kezd villogni, nyomja meg ismét a gombot. Használja a és gombokat az egész óra beállításához. Mielőtt befejeződne a számlap villogása, nyomja meg ismét a gombot. Állítsa be a percet. Miután végzett nyomja meg a gombot. A készülék ismét a medencevíz hőmérsékletét fogja mutatni. Időzítés beállítása: Nyomja meg az gombot. Amikor a számlap el kezd villogni, nyomja meg ismét a gombot. A beállításhoz használja a és gombot. Miután az óra értéket beállította, nyomja meg ismét a gombot a perc érték beállításához. A beállítás végeztével a befejezéshez nyomja meg ismét az gombot. Ekkor a víz hőmérséklete lesz látható a kijelzőn. 30 másodperccel később a kijelző visszaáll normál üzemmódba. Az előző fejezetben az időzített bekapcsolás időpontját állítottuk be! Az időzített lekapcsolás beállítása: Nyomja meg a gombot. Amikor az indikátor lámpa felvillan és el kezd villogni, nyomja meg ismét az gombot. Használja az óra érték beállításához a és gombokat. A percérték beállításához mielőtt a villogás befejeződne nyomja meg ismét az gombot. Használja a és gombokat. A beállítás befejeztével nyomja meg ismét az gombot. Ekkor a vízhőmérséklet értékét fogja mutatni a készülék és 30 másodperc múlva visszaáll normál üzemmódba a kijelző. Időzítés törtlése: Nyomja meg az gombot vagy a gombot. Amikor a számlap el kezd villogni nyomja meg az gombot. Amikor az időzítő indikátor lámpája kialszik és a kijelzőn a vízhőmérséklet látható, az előzőleg beállított időzített értékek törlődnek. 30 másodperc múlva az kijelző visszaáll a normál üzemmódba. 5/8 oldal

6 A beüzemelés előtt elvégzendő vizsgálatok: 1. Ellenőrizze a készülék rögzítését, a vízhálózat csatlakozásait, a bekötés helyességét. 2. Ellenőrizze a elektromos bekötés helyességét és a készülék védőföldelését. Használja az útmutatóban található ábrákat, diagramokat. 3. Győződjön meg róla, hogy a készülék ki van kapcsolva. 4. Ellenőrizze a hőmérséklet beállításokat. 5. Ellenőrizze, hogy a légáram útjában nem helyezkednek el idegen tárgyak. 6. A hőszivattyú bekapcsolása előtt győződjön meg róla, hogy a szűrés, forgatás üzemel. A készülék károsodásához, meghibásodásához vezet, ha akkor kapcsoljuk be, amikor a szűrő, forgató szivattyú nem működik, vízáramlás nincs a készülékben. 7. Ha ezek a feltételek teljesülnek, kapcsoljuk be a hőszivattyút. A hőszivattyú ventillátora bekapcsol. A készülék védelmében a kompresszor csak a bekapcsolás után kb. egy perccel indul el. 8. Miután a kompresszor is elindult ellenőrizze, hogy hibás működésre utaló idegen zajok nem hagyják el a készüléket. Óvintézkedések: Figyelem! 1. Ügyeljen a helyes hőfokbeállításra. 2. Soha se helyezzen idegen tárgyakat a készülékre és a légáram útjába. 3. Működés közben a készülék letakarása tilos! (törölköző, ruha, stb.) 4. Ha bármiféle rendellenességet észlel (szokatlan zaj, szag, füst) azonnal kapcsolja ki a készüléket és vegye fel a kapcsolatot a forgalmazóval. Ne próbálja meg a készülék javítását. 5. Ne tároljon a készülék közelében éghető anyagokat (gázpalack, festékes doboz, hígítós doboz, stb.). 6. A készülék hatásfokát és a minél eredményesebb fűtés érdekében ajánlott a hőszivattyú és a medence közötti csőszakaszokat hőszigetelni. Használjon medence takarást vagy medence fedés a hőveszteségek csökkentéséhez. 7. Ajánlott, hogy a hőszivattyú és az úszómedence közötti távolság ne legyen több, mint 10 méter. 8. A hőszivattyú +15 C ~ 25 C léghőmérséklet tartományba üzemel a legjobb hatásfokkal. Biztonsági intézkedések: Vezérlőpanelt gyermekek által el nem érhető helyre helyezze el. Áramszünet esetén az áramszünet után a készülék automatikusan újra elindul. Ekkor a készüléket kapcsoljuk ki és állítsuk be újra a kívánt hőmérsékletet. Zivatar és villámlás esetén kapcsoljuk ki a készüléket. Ha hosszú ideig nem használjuk a készüléket, húzzuk ki a hálózati kábelt és víztelenítsük a készüléket. Téli üzemszünet idején húzzuk ki a hálózati kábelt, víztelenítsük a készüléket és takarjuk le a szennyeződés elkerülése érdekében. A készülék burkolatának tisztítása háztartási tisztítószerekkel vagy tiszta vízzel. Ne alkalmazzunk hígítót és olyan vegyi anyagokat, amelyek a készülék burkolatának sérülését okozhatják. Figyelem! Házilag nem próbálkozzon a készülék javításával! Kérjük bízza a szerviztevékenységet szakemberekre. 6/8 oldal

7 Hiba Ok Megoldás A készülék nincs csatlakoztatva a hálózathoz, Csatlakoztassa a készüléket áramszünet Készülék nem indul A főkapcsoló nincs Kapcsolja be a főkapcsolót bekapcsolva Kiégett a biztosíték Cserélje ki a biztosítékot Kismegszakító lekapcsol Kapcsolja vissza a kismegszakítót Tisztítsa meg a légáramlás Nincs szabad légáramlás A ventilátor üzemel, de a útját fűtés nem, vagy kis Automatikus védelem Kérjük várjon hatékonysággal A beállított hőmérséklet túl Emelje meg a beállított alacsony hőmérsékletet Hogy ha továbbra is fennáll a hiba, forduljon a forgalmazóhoz! Hibakód Magyarázat 1. EE1 Túlnyomásvédelem 2. EE2 Alacsony nyomásvédelem 3. EE3 Alacsony víznyomás, áramlásvédelem 4. EE4-5. PP1 Hő érzékelő szenzorhiba 6. PP2 7. PP3 8. PP4 9. PP5 10. PP6 11. PP7 7/8 oldal

8 Műszaki adatok Típusok (egy fázissal) THP09 THP12 Fűtési teljesítmény (kw) 26 C levegő, 26 C vízhőmérsékletnél COP (26 C levegő, 26 C vízhőmérsékletnél) Fűtési teljesítmény (kw) 15 C levegő, 26 C vízhőmérsékletnél COP (15 C levegő, 26 C vízhőmérsékletnél) ,3 8,5 4,5 4,5 Max. uszodavíz térfogat (m 3 ) Elektromos teljesítmény felvétel (kw) 1,4 / 1,8 1,8 / 2,4 Kompresszor Rotációs Rotációs Kondenzátor Titán Titán Max. áramfelvétel (A) 6,4 / 8,2 8,2 / 11,0 Víz térfogatáram (m 3 / h) Uszodavíz csatlakozás (mm) Zajszint, 10 méterre db(a) Szélesség (mm) Mélység (mm) Magasság (mm) Tömeg (kg) Csendes működés, alacsony zajszint Szigetelt kompresszor burkolat Titán anyagú, magas hatásfokú, cső a csőben hőcserélő Digitális szabályozó Könnyen telepíthető kivitel Beépített vízáramlás kapcsoló Működés 7 C léghőmérsékletig Egyszerű működés Kondenzvízgyűjtő tálca 8/8 oldal
