1 V Seminar: REGIONALNI SISTEMI ZA SNABDEVANJE VODOMOM ZA PIĆE STUDIJA SLIČAJA Okrugli sto: STRATEGIJA RAZVOJA VODOSNABDEVANJA NA TERITORIJI AP VPJVODINE OD MIKRO DO MAKROREGIONALNOG SISTEMA Novi Sad OKTOBAR Novi Sad, oktobar

2 Naselja u Srbiji u kojima se pije voda koja ne zadovoljava kvalitet vode za piće prema važećem pravilniku Gradovi u kojima stanovništvo pije vodu rizičnog kvaliteta. Vodovi sa više od 5% mikrobiološke neispravnosti i 20% neispravnosti fizičkohemijskih parametara 2

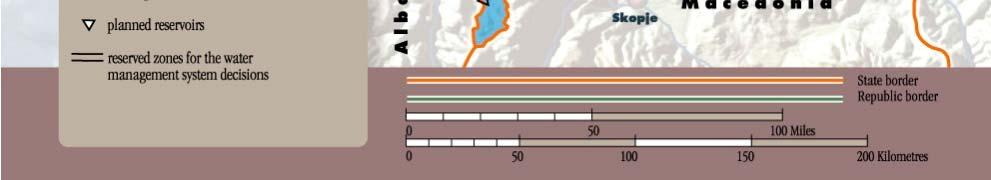

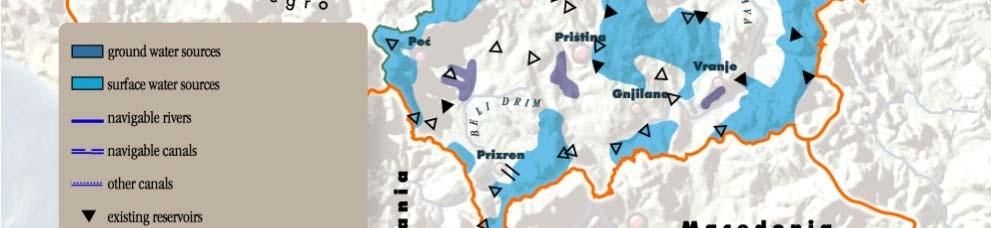

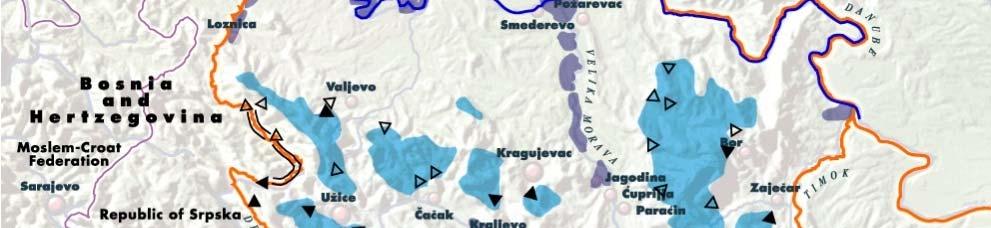

3 RESURSI VODE ZA PIĆE U SRBIJI réregvizek és felszíni vizek podzemne voda i površinskih voda Vodotoci Vízfolyamok 17% Akumulacije Akkumuláció 8% Podzemne vode Rétegvizek 75% Szerbia össz víztipusának vizei minden forrást tekintetebe véve Ukupno zahvaćene vode iz svih tipova izvorišta u Srbiji 3

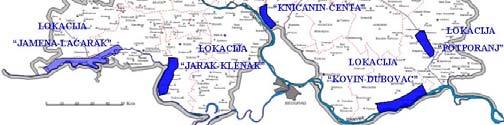

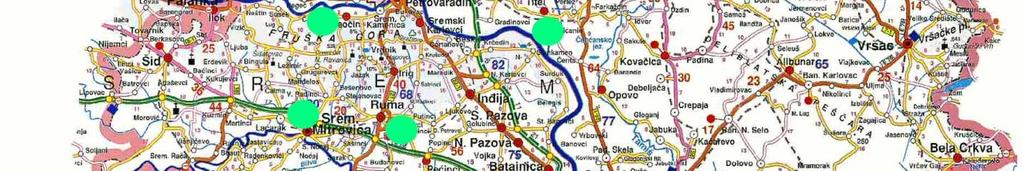

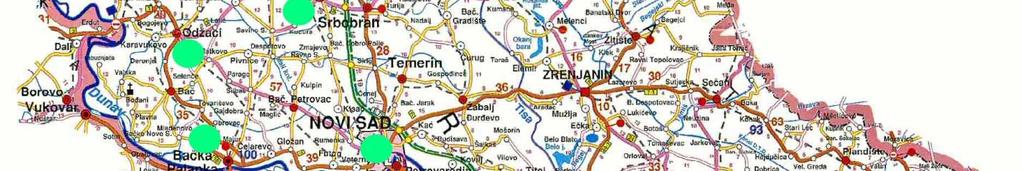

4 Regionalnaizvorišta izvorišta za vodosnabdevanje AP Vojvodini Novi Sad, oktobar

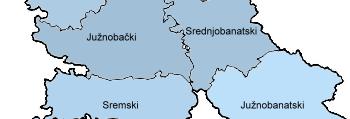

5 Potencijalna količina podzemnih voda (l/s) Severnobački Észak-Bácska Zapadonobački Nyugat- Bácska Južrnobački Dél-Bácska Severnobanatski Sremski Szerémség Észak -Bánát Srednjebanatski Közép-Bánát Potenciális rétegvíz mennyiség 31 m 3 /s Aluvion Osnovna izdan Pliocen Južnobanatski Potencijalna količina podzemnih voda 31 m 3 /s Dél-Bánát Okrug Aluvion Osnovna izdan Pliocen Ukupno Körzet Aluvion, Alap Hordalék réreg Pliocén Összes 1. BÁCSKA (összes) BAČKA (ukupno) Északbácska. Severnobački Nyugatbácska, Zapadnobački Délbácska, Južnobački BÁNÁT (összes) BANAT (ukupno) Északbánát, Severnobanatski Középbánát, Srednjebanatski Délbánát, Južnobanatski SZERÉMSÉG (összes) SREM (ukupno) Szerémség, Sremski Veštačko prihranjivanje VAJDASÁG ÖSSZES Ukupno VOJVODINA Novi Sad, oktobar

6 RASPOLOŽIVI VODNI RESURSI - POVRŠINSKE VODE U VOJVODINI 3 /s m I II III IV V VI VIIVIII IX X XI XII 801 m 3 /s I II III IV V VI VIIVIII IX X XI XII 3,2 m 3 /s 19,3 m 3 /s 546 m 3 /s ,4 m 3 /s 7,3 m 3 /s 0 I II III IV V VI VIIVIII IX X XI XII 52 m 3 /s 14 1,4 m 3 /s 10,4 m 3 /s I II III IV V VI VII VIII IX X XI XII m 3 /s ,8 m 3 /s I II III IV V VI VIIVIII IX X XI XII m 3 /s 0 I II III IV V VI VIIVIII IX X XI XII 240 m 3 /s 6

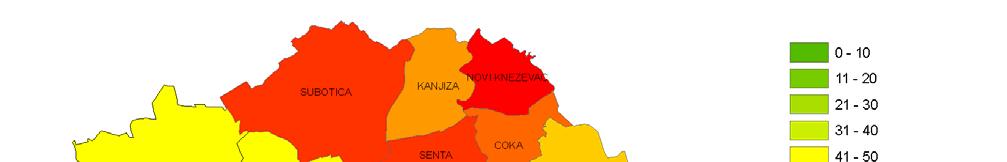

7 A kutak előfordulási gyakoriságának százalékos összetétele a körzetekben melyek vize 10 μg/l feletti arzénmennyiséget tartalmaz és amelyek a lakosság ivóviz ellátására szolgálnak Procentualna zastupljenost bunara u Opštinama čija voda sadrži arsen iznad 10 μg/l, a koji služe za snabdevanje stanovništva vodom za piće Novi Sad, oktobar

8 A LAKOSSÁG SZÁZALÉKARÁNYA AZ ARZÉNTARTALMÚ IVÓVÍZFOGYASZTÁS SZEMPONTJÁBÓL PRIMER: Procentualni odnos broja stanovnika koji piju vodu sa različitim sadržajem arsena Vajdaság AT összlakosságának 40,49% iszik olyan vizet, amely arzéntartalma > 10 µg/l Emellett 8,9% esetén nincs információ arról, milyen vizekkel vannak ellátva nema podataka 8.90% nincs adat < % ar éntartalma > 10 µg/l > % 10 30* 14.10% % Ukupno na teritoriji AP Vojvodine 40,49% stanovnika piju vodu koja sadrži > 10 µg/l arsena Pored toga za 8,9 % nema podataka o kvalitetu vode sa kojom se oni vodosnabdevaju Novi Sad, oktobar

9 MÁSODIK PROBLÉMA: NEM ELEGENDŐ SZÁMÚ IVÓVÍZTISZTÍTÓ TELEP Drugi primer: Nedovoljan broj postrojenja za preradu vode za piće Víz feldolgozására Vízgyárak" Postrojenja za preradu vode "fabrike vode 18 Vízfeldolgozó Vajdaságban Kapacitás: l/s 18 PPV u Vojvodini Kapacitet: l/s 9

10 PROBLÉMA: VÍZELLÁTÁS MÓDJA PROBLEM: Način snabdevanjavodom d za piće stanovništva u AP Vojvodini Szervezett vízellátása372 településnekvan A szervezés 307 vízvezetéken keresztül történik 157 vízvezeték a közvállatok irányítása alatt és 222 települést lát el 150 vízvezeték ugyanannyi településen, amielyek a helyi közösségek irányítása alatt vannak Organizovano snabdevanje vodom ima 372 naselja Organizovano je putem 307 vodovoda 157 vodovoda u nadležnosti javnih preduzeća i pokriva 222 naselja 150 vodovoda u isto toliko naselja je u nadležnosti mesnih zajednica Novi Sad, oktobar

11 91 TELEPÜLÉS VÍZELLÁTÁS NÉLKÜL, KB LAKOS Grupa od 91 naselja bez vodovoda (ukupno oko stanovnika) Broj naselja Broj naselja bez vodovoda Broj stanovnika Települések Vízvezeték nélküli lakosok száma települések száma száma do Novi Sad, oktobar

12 49,2% lakos él lélekszámúnál kisebb településen Vajdaság közepes és kis településein túlnyomó részén léteznek már kiépített közvízvezetékek. Legtöbbjük sikeresen megoldotta a megfelelő vízmennyiség biztosítását, de nem a vízminőséget is. 49,2% stanovnika stanuje u naseljima ispod stanovnika VAJDASÁG AT LÉLEKSZÁM FELETTI TELEPÜLÉSÉNEK ELOSZLÁSA Rasporedela naselja do stanovnika u AP Vojvodini % % stanovnistva koje stanuje u tim naseljima % naselja od ukupnog broja naselja broj bojnaselja Najveći broj srednjih i malih naselja 20 5 u Vojvodini ima već izgrađene svoje javnevodovode vodovode. Većinauspešno 0 0 rešava probleme u pogledu količine < vode, ali ne i u pogledu kvaliteta. veličina naselja prema broju stanovnika Novi Sad, oktobar broj nase elja

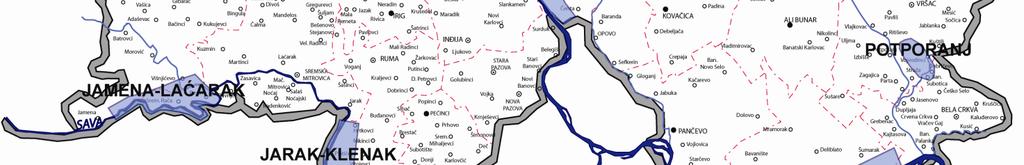

13 VAJDASÁG AT VÍZVEZETÉKEI Vodovodi u AP Vojvodini 13

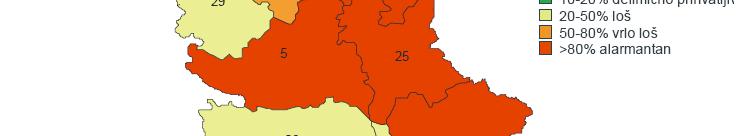

14 Az ivóvíz alapját biztosító rétegvizek minőségi indikátorai a nem kielégítő fizikai kémiai tulajdonságok szerint Szerbia területén Indikatorkvalitetavode kvaliteta vode za piće iz izvorišta podzemnih voda u Srbiji u pogledu fizičko hemijske neispravnosti Novi Sad, oktobar

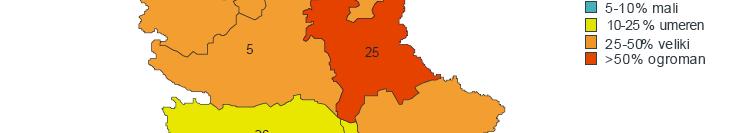

15 Az ivóvíz ióí alapját játbiztosító rétegvizek minőségi indikátorai a nem kielégítő mikrobiológiai tulajdonságok szerint Szerbia területén Indikator kvaliteta vode za piće iz izvorišta podzemnih voda u Srbiji u pogledu mikrobiološke neispravnosti Novi Sad, oktobar

16 Zaključak o Általánosan, az ivóvíz minősége Vajdaságban nem kielégitő o A víz disztribuálási rendszerek k(hálózatok) javítása íá és felújítása flúíá minden bizonnyal biztosítják a megfelelő mikrobiológiai minőségét, ami prioritást élvez. o A fizikai kémiai minőségég szempontjából szükség van az innovációra, azaz vízkezelési technológiák bevezetésére, amelyekolyan vízminőséget eredményezhetnek, melyek minőségükben megfelelnek majd az Előírásoknak az ivóvizek higéniás biztonságáról. o Prioritást azok a területek kell hogy élvezzenek melyek veszélyeztettek a mérgező anyagok yg (pl. arzén) megnövekedett koncentrációja miatt. Kvalitet vode za piće u AP Vojvodini je generalno nezadovoljavajući. Unapređenje distributivnih sistema, odn. njihovo renoviranje sigurno može rešiti mikrobiološki kvalitet kjij koji je prioritet. i U pogledu fizičko hemijskog kvaliteta neophodno je inovirati, odn. uvesti tehnologije prerade vode koje će je dovesti do zahtevanog kvaliteta prema Pravilniku o higijenskoj ispravnosti vode za piće. Prioritet treba da imaju ona područja koja su ugrožena povećanim koncentracijama toksičnih materija (npr. arsen). Novi Sad, oktobar

17 Istraživanja lokalnih izvorišta Helyi vízforrások kutatása Istraživanja mikroregionalnih izvorišta Mikrorégiók vízforrásainak kutatása Istraživanja tehnologije pripreme vode za piće Istraživanja regionalnih izvorišta Régió vízforrásainak kutatása Ivóvíz kezelésési technológiák kutatása, fejlesztése Projektovanje i izgradnja lokalnih i mikroregionalnih vodovodnih sistema Helyi és mikroregionális vyzvezeték rendszerek tervezése és kiépitése Izrada Generalnog projekta vodosnabdeva nja stnovništva za AP Vojvodinu Általános terv kidolgozása az AP Vajdaság lakosságának vízellátására Projektovanje i izgradnja regionalnih vodovodnih sistema Regionális vízvezeték rendszerek tervezése és kiépitése 17

18 Rövidtávú irányelv évig KRATKOROČNA ORJENTACIJA DO 2020 GODINE RAZVOJ LOKALNIH VODOVODNIH SISTEMA HELYI VÍZVEZETÉK RENDESZEREK KIALAKÍTÁSA RAZVOJ VODOVODNIH MIKROSISTEMA (dva ili više naselja) MIKROVÍZVEZETÉK RENDSZEREK KIDOLGOZÁSA (KÉT V. TÖBB TELEPÜLÉS) RAZVOJ MIKROREGIONALNIH VODOVOSNIH SISTEMA MIKROREGIONÁLIS VÍZVEZETÉK RENDSZEREK FEJLESZTÉSE RAZVOJ REGIONALNIH VODOVODNIH SISTEMA REGIONÁLIS VÍZVEZETÉK RENDSZEREK FEJLESZTÉSE POVEZIVANJE SVIH VODOVODNIH SISTEMA U JEDINSTVEN VODOVODNI SISTEM MINDEN VÍZVEZETÉK RENDSZER KÖZÖS HÁLÓZATBA KÖTÉSE HOSSZÚTÁVÚ TERVEK év DUGOROČNA ORJENTACIJA GODINA Novi Sad, oktobar

19 RAZVOJ LOKALNIH VODOVODNIH SISTEMA Novi Sad, oktobar

20 KÜLÖN SYSTEMS Zbirno za sva mesta, troškovi postrojenja za pripremu vode (PPVa) Separatni sistemi PPV po kapacitetu, L/s > 50 UKUPNO Ukupna količina vode koja se obrađuje, m ,398 Ukupanbroj PPV a Befektetés Investicioni troškovi PPV a, po Pravilniku Srb 4,091,355 12,131,032 29,554,385 29,347,456 10,975,419 4,523,484 27,627, ,250,663 po Direktivi EU 3,798,909 10,522,251 23,857,361 22,276,246 7,332,979 3,260,815 22,062,112 93,110,673 Razlika Srb EU 292,446 1,608,782 5,697,024 7,071,210 1,968,494 1,262, ,565, ,466,045 Razlika Srb EU, % na Srb 7.15% 13.26% 19.28% 24.09% 16.10% 27.91% 20.14% 19.84% Exploatációs költségek ( /év.) Eksploatacioni troškovi PPV a, po Pravilniku Srb 684,547 2,014,255 5,378,943 5,669,389 2,438,305 1,095,995 5,495,551 22,776,985 po Direktivi EU 617,535 1,788,069 4,604,325 4,420,237 1,656, ,479 4,994,531 18,326,201 Razlika Srb EU 67, , ,618 1,249, , , ,020 3,369,847 Razlika Srb EU, % na Srb 9.79% 11.23% 14.40% 22.03% 11.79% 22.40% 9.12% 14.79% Novi Sad, oktobar

21 MIKROVÍZVEZETÉK RENDSZEREK KIDOLGOZÁSA (KÉT V. TÖBB TELEPÜLÉS) Novi Sad, oktobar

22 Mikrorendszerek Mikrosistemi TELEČKE Novi Sad, oktobar

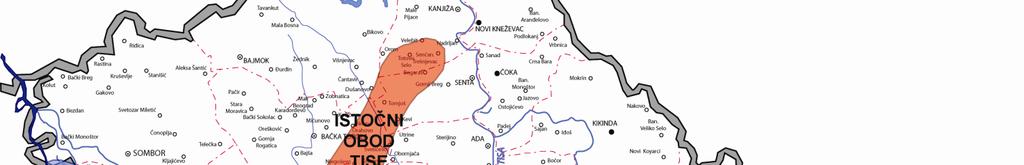

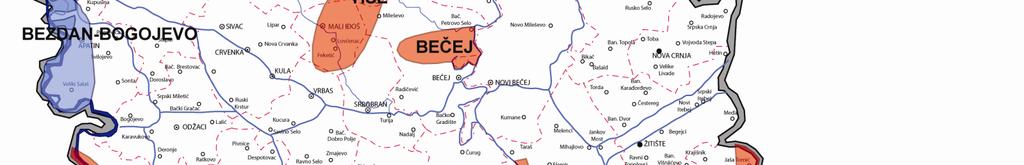

23 MIKROREGIONÁLIS FORRÁSOK A VÍZELLÁTÉS IRÁNYAINAK LEHETŐSÉGEI Mikroregionalna izvorišta mogući pravci vodosnabdevanja Bezdán Gombos TELEČKEČ Hódság Bácska Plák Palánka Becse Novi Sad, oktobar

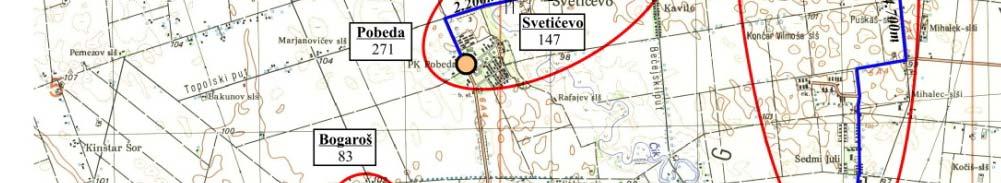

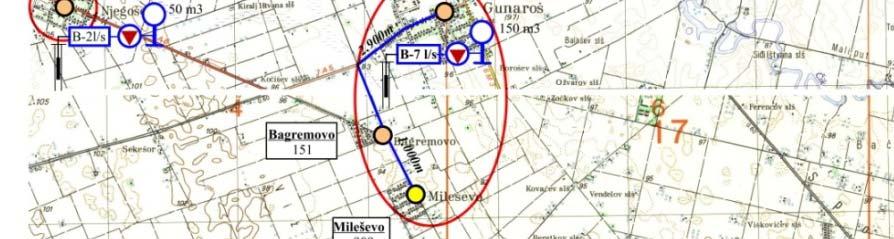

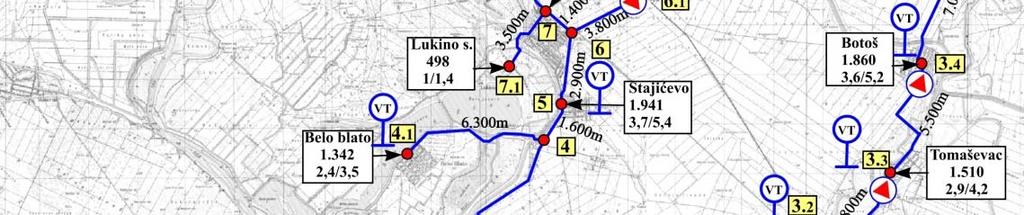

24 GUNARASÉS KÖRNYÉKE HÁROM MIKRO RENDSZER ÉS KÉT HELYI MS BT Gunaroš ši okolina TRI MIKROSISTEMA i dva lokalna: Novi Sad, oktobar

25 Mikro sistem Investicije Eksploat. Investicije Eksploatacioni po m 3 MIKROREGIONÁLIS FORRÁSOK Troškovi po troškovi- vode Befektetés stanovniku Exploatációs Exploatációs költség Lakosok költségek lakosok viz m 3 szerinti szerint ként befektetés ( ) ( ) ( ) ( /st.) ( /m 3 ) HELYI ELLÁTÁS LOKALNO SNABDEVANJE GUNARAS ÉS KÖRNYÉKE HÁROM MIKRO RENDSZER ÉS KÉT HELYI TRI MIKROSISTEMA i dva lokalna GUNARAS SÉS KÖRNYÉKE KOZPONTI O 11 HELYSÉGNEK: KÖLTSÉG ÖSSZEGZÉS MS Gunaroš i okolina CENTRALNO za 11 naselja ,0 0, Novi Sad, oktobar

26 MIKROREGIONÁLIS VÍZVEZETÉK RENDSZEREK FEJLESZTÉSE Novi Sad, oktobar

27 MIKROREGIONÁLIS ÉS REGIONÁLIS FORRÁSOK Mikroregionalna i regionalna izvorišta TELEČKE Novi Sad, oktobar

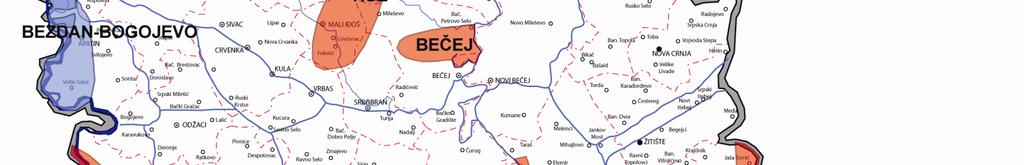

28 Mikroregionális források a vízellátás lehetséges irányai Mikroregionalna izvorišta mogući pravci vosnabdevanja (Példa) TELEČKE Novi Sad, oktobar

29 REGIONÁLIS VÍZVEZETÉK RENDSZEREK FEJLESZTÉSE Novi Sad, oktobar

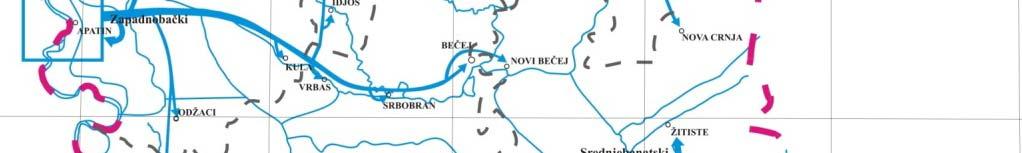

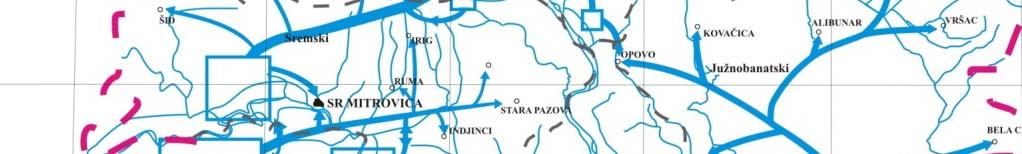

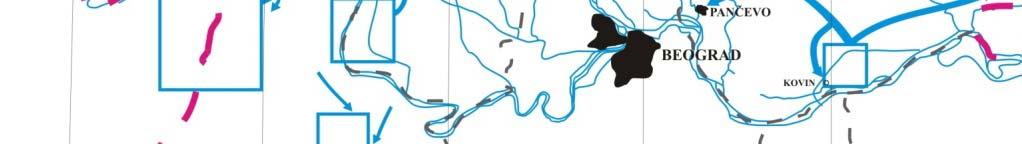

30 Regionális (makro) vízellátó rendszerek Regionalni (makro) sistem vodosnabdevanja Novi Sad, oktobar

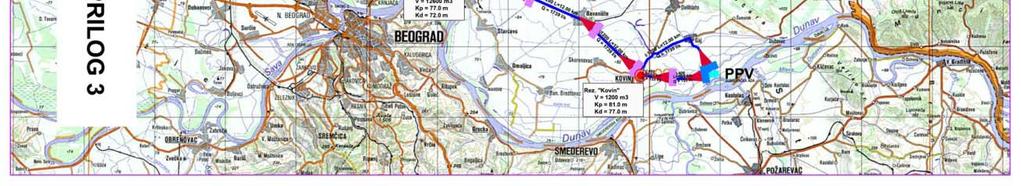

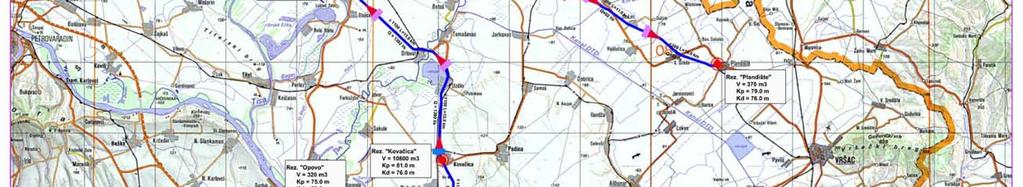

31 PELDA 1. BANAT REGIONALIS RENDSZERE Primer 1: REGIONALNI SISTEM ZA BANAT PRETHODNA STUDIJA IZVODLJIVOSTI IZGRADNJE REGIONALNOG VODOVODNOG SISTEMA DUBOVAC ZRENJANIN KIKINDA Novi Sad, oktobar

32 Finansijska analiza (Finansziális analízis) 0.8 Parametri / Varijante A B C D E Godišnji anuitet, (kompl.rešenje)mil Godišnji anuitet (reg.sistem),mil Jed.troškovi, /m 3 za vreme otplate kredita Jed.troškovi, /m3 posle otplate kredita NSW (za i=6%), mil ISR (%) B/C odnos Ekonomska cena vode za i=6%, /m Prelomna tačka rentabilnosti, % /m % 6% 8% 10% disk.stope potr.mat. e.energ. r.snaga Održ.i osig zamena investicije a /m potr.mat. e.energ. r.snaga Održ.i osig zamena investicije b /m potr.mat. e.energ. r.snaga Održ.i osig zamena investicije c % 6% 8% 10% disk.stope 0 0% 6% 8% 10% disk.stope /m potr.mat. e.energ. r.snaga Održ.i osig zamena investicije d 0.8 /m potr.mat. e.energ. r.snaga Održ.i osig zamena investicije e 0 0% 6% 8% 10% disk.stope Novi Sad, oktobar % 6% 8% 10% disk.stope 32

33 PELDA 2. ESZAK BACSKA REGIONALIS RENDSZERE PRIMER 2. REGIONALNI SISTEM ZA ZAPANU BAČKU Održiva rešenja za poboljšanje kvaliteta pijaće vode zagađene arsenom u tri regiona AP Vojvodine Novi Sad, oktobar

34 Finansijska analiza Finansziális analízis Srednja vrednost troškova po opštini Községek szerinti átlag költségvetés Novi Sad, oktobar

35 MINDEN VÍZVEZETÉK RENDSZER KÖZÖS HÁLÓZATBA KÖTÉSE Novi Sad, oktobar

36 Vajdaság AT hosszútávú vízellátásának irányelve Dugoročnija orijentacija j snabdevanja vodom u APV Az opimális hosszútávú vizellátás irányelve a regionális és régiók közötti vizellátó rendszerek kiépítése felé orientálódik, melyeket a már meglévő hálózatba kell integrálini. Ezen rendszerek a jelentkező többlet vízigényt helyi forrásokból fell hogy biztosíták, ami az egész rendszer biztonságos munkáját fokozza. Vannak olyen települések, amleyek regionális vizellátó renszerekre való kötése irracionlis, ilyen helyeken a lokális forrásokat kell alkalmazni. Optimalna dugoročnija orijentacija snabdevanja vodom stanovništva predstavlja izgradnju regionalnih i međuregionalnih vodovodnih sistema u koji bi bili integrisani i postojeći vodovodni sistemi. Ovi sistemi treba da dopune nedostajuće količine voda sa lokalnih izvorišta i povećaju ukupnu sigurnost rada sistema. Postoje naselja za koje nije racionalno povezivanje na regionalne vodovodne sisteme, odnosno gde je povoljnije korišćenje samo lokalnih izvorišta. Novi Sad, oktobar

37 Novi Sad, oktobar

38 Novi Sad, oktobar

39 Istraživanja Istraživanja lokalnih mikroregionalnih It Istraživanja izvorišta izvorišta regionalnih izvorišta Istraživanja tehnologije pripreme vode za piće Izrada Generalnog projekta vodosnabdevanja stnovništva za AP Vojvodinu Projektovanje i izgradnja lokalnih i mikroregionalnih vodovodnih sistema Projektovanje i izgradnja regionalnih vodovodnih sistema

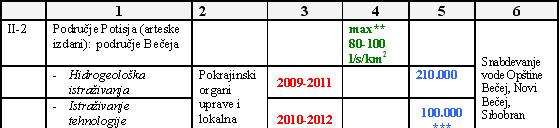

40 Plan aktivnosti hidrogeoloških istraživanja mikroregionalnih i regionalnih izvorišta i istraživanja tehnologije pripremevode za piće 40

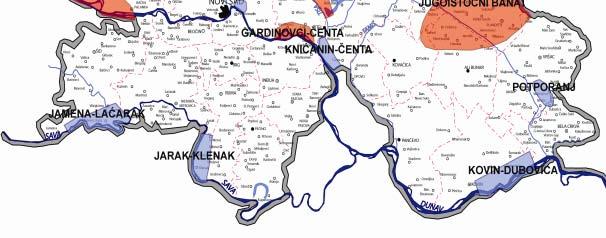

41 III 1 II 3 TELEČKE II 2 II 4 III 4 III 2 III 5 II 5 II 3 III 6 III 3 III 7

42 Izrada generalnog projekta vodosnabdevanja stanovništva AP Vojvodine 42

43 TELEČKE Plan aktivnosti projektovanja i izgradnje lokalnih, mikroregionalnih i regionalnih vodovodnih sistema 43

44 Dinamika izgradnja sistema za vodosnabdevanje Vojvodine Proširenje kapaciteta lokalnih izvorišta Godina Igrdanja mikrositema Istraživanja mikroregionalnih izvorišta Istraživanje tehehnologije za tretman vode na mikroregionalnom izvorištu Istraživanje regionalnih izvorišta Istraživanje tehnologije za tretman vode na regionalnom izvorištu Generalni projekat vodosnadevanbja AP Vojvodine Izgradnja mikroregionalnog postrojenja za područja sa As i POM Izgradnja mikroregionalnog postrojenja za područja gde nema toksičnih materija Izgradnja regionalnih sistema

45 Hvala na pažnji! Köszönöm a figyelmet! Novi Sad, oktobar
