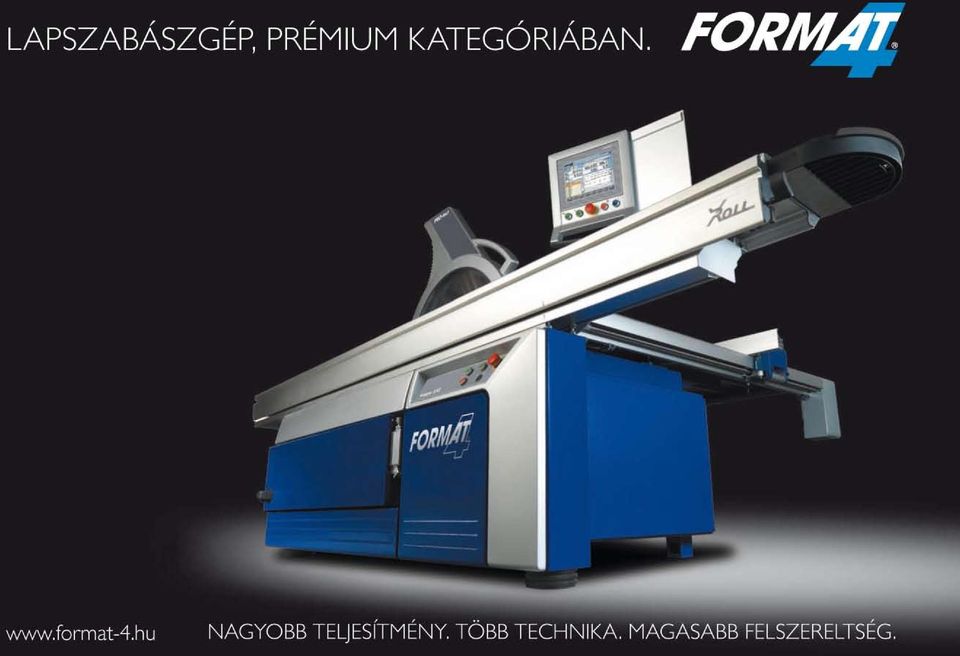

FORMAT-4, első osztályú minőség és hosszú életű precizitás, made in Austria FORMAT-4 lapszabászgép, a műhely sikerének garanciája!

Átírás

1

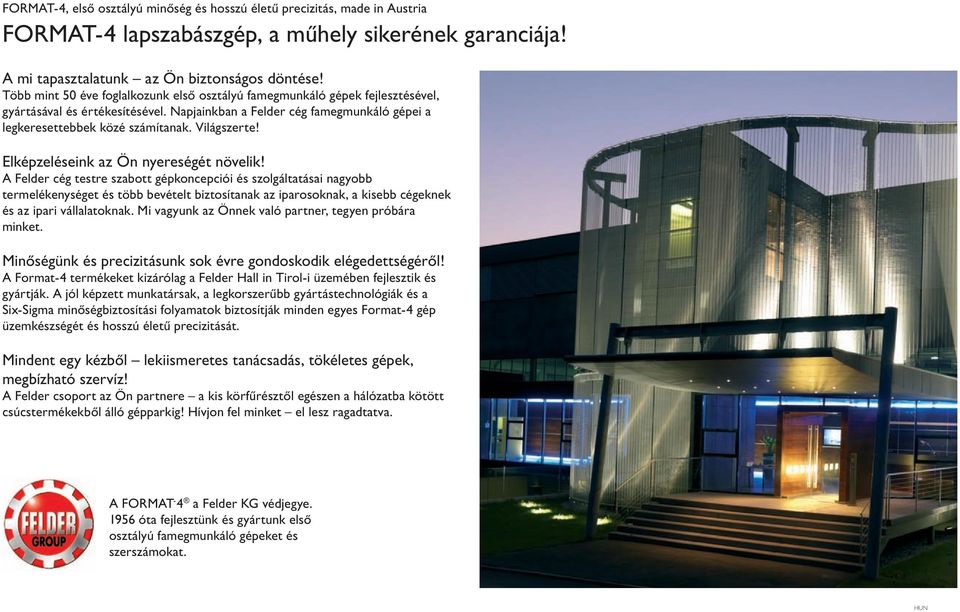

2 FORMAT-4, első osztályú minőség és hosszú életű precizitás, made in Austria FORMAT-4 lapszabászgép, a műhely sikerének garanciája! A mi tapasztalatunk az Ön biztonságos döntése! Több mint 50 éve foglalkozunk első osztályú famegmunkáló gépek fejlesztésével, gyártásával és értékesítésével. Napjainkban a Felder cég famegmunkáló gépei a legkeresettebbek közé számítanak. Világszerte! Elképzeléseink az Ön nyereségét növelik! A Felder cég testre szabott gépkoncepciói és szolgáltatásai nagyobb termelékenységet és több bevételt biztosítanak az iparosoknak, a kisebb cégeknek és az ipari vállalatoknak. Mi vagyunk az Önnek való partner, tegyen próbára minket. Minőségünk és precizitásunk sok évre gondoskodik elégedettségéről! A Format-4 termékeket kizárólag a Felder Hall in Tirol-i üzemében fejlesztik és gyártják. A jól képzett munkatársak, a legkorszerűbb gyártástechnológiák és a Six-Sigma minőségbiztosítási folyamatok biztosítják minden egyes Format-4 gép üzemkészségét és hosszú életű precizitását. Mindent egy kézből lekiismeretes tanácsadás, tökéletes gépek, megbízható szervíz! A Felder csoport az Ön partnere a kis körfűrésztől egészen a hálózatba kötött csúcstermékekből álló gépparkig! Hívjon fel minket el lesz ragadtatva. A FORMAT - 4 a Felder KG védjegye óta fejlesztünk és gyártunk első osztályú famegmunkáló gépeket és szerszámokat.

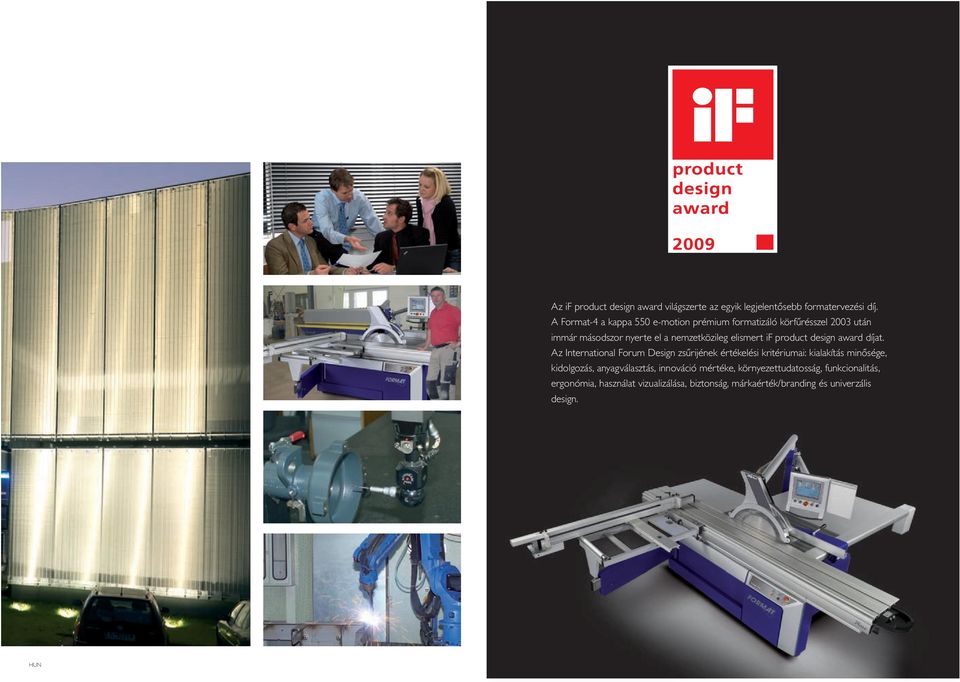

3 Az if product design award világszerte az egyik legjelentősebb formatervezési díj. A Format-4 a kappa 550 e-motion prémium formatizáló körfűrésszel 2003 után immár másodszor nyerte el a nemzetközileg elismert if product design award díjat. Az International Forum Design zsűrijének értékelési kritériumai: kialakítás minősége, kidolgozás, anyagválasztás, innováció mértéke, környezettudatosság, funkcionalitás, ergonómia, használat vizualizálása, biztonság, márkaérték/branding és univerzális design.

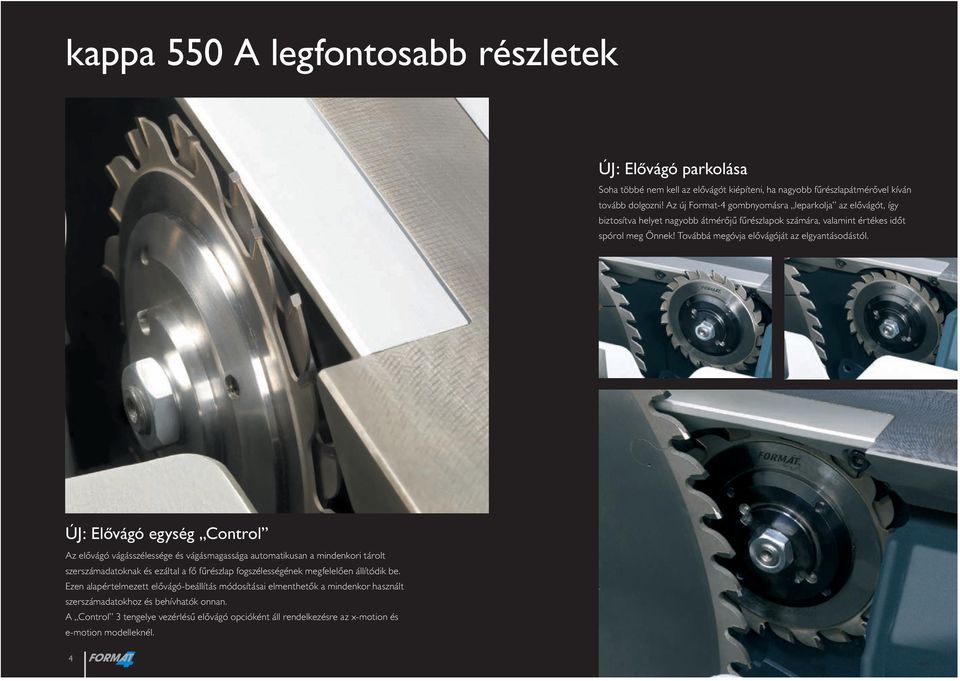

4 kappa 550 A legfontosabb részletek ÚJ: Elővágó parkolása Soha többé nem kell az elővágót kiépíteni, ha nagyobb fűrészlapátmérővel kíván tovább dolgozni! Az új Format-4 gombnyomásra leparkolja az elővágót, így biztosítva helyet nagyobb átmérőjű fűrészlapok számára, valamint értékes időt spórol meg Önnek! Továbbá megóvja elővágóját az elgyantásodástól. ÚJ : Elővágó egység Control Az elővágó vágásszélessége és vágásmagassága automatikusan a mindenkori tárolt szerszámadatoknak és ezáltal a fő fűrészlap fogszélességének megfelelően állítódik be. Ezen alapértelmezett elővágó-beállítás módosításai elmenthetők a mindenkor használt szerszámadatokhoz és behívhatók onnan. A Control 3 tengelye vezérlésű elővágó opcióként áll rendelkezésre az x-motion és e-motion modelleknél. 4

5 ÚJ : Szerszám nélküli fűrészlapcsere Gyors, egyszerű és abszolút kezelőszerszám mentes: A fűrészlap cseréje az új Format-4 gépen szenzációsan egyszerű egyszerűen szenzációs! Szabadalmaztatott erőátvitellel hozzák létre a karima szükséges rászorítóerejét. A hasítóék szerszám nélküli befogását rögzítőkar végzi. ÚJ : Szerszámrekesz Szerszám tároló a gépvázban Tárolóhely 5 darab, max. Ø 400 mm fűrészlaphoz Ezek a világújdonságok a FORMAT-4 szabadalmai!

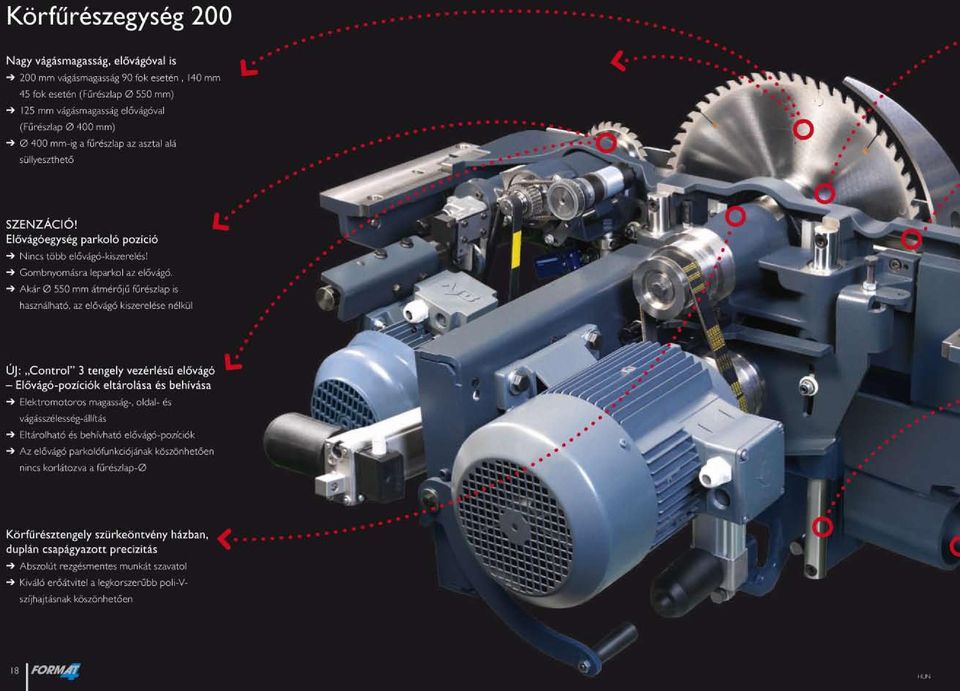

6 200 mm kappa 550 A legfontosabb részletek m 550 m Kívánságra Format-4 gépét szabályozható fordulatszámú motorral szereljük fel. Ön minden körfűrészlap-átmérőhöz ford./perc között fokozatmentesen választhatja meg az optimális forgácsolási sebességet. Nagy vágásmagasság, elővágóval is 200 mm vágásmagasság 90 foknál, 140 mm 45 foknál standard a prémium osztályban. A Format-4 az elővágó parkolófunkciójával ezeket a vágásmagasságokat beépítve is biztosítja olyan előny, amelyért kedvelni fogja. 6

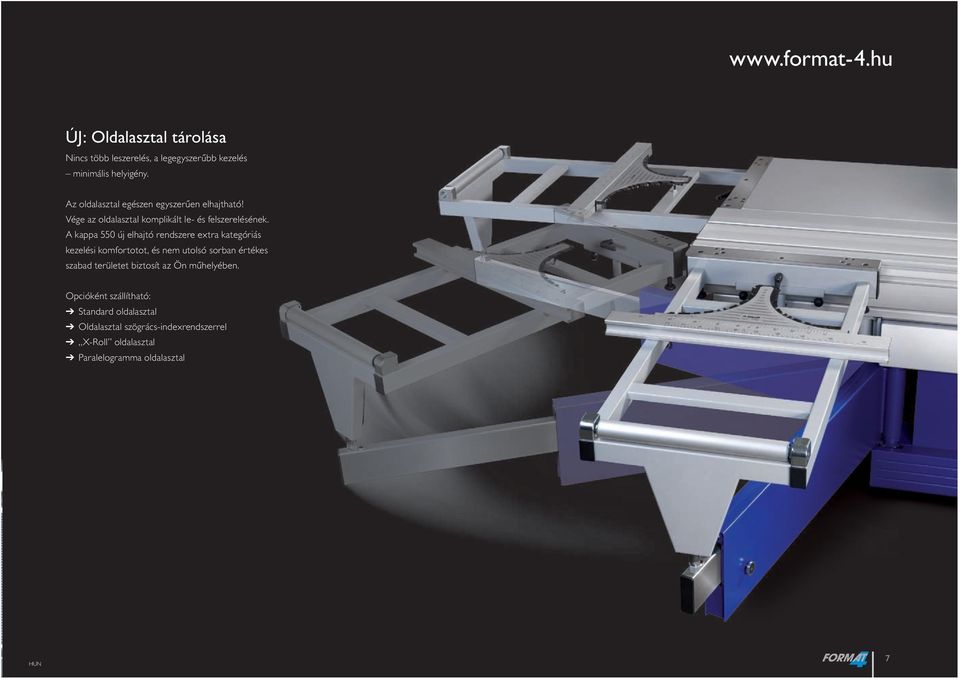

7 ÚJ : Oldalasztal tárolása Nincs több leszerelés, a legegyszerűbb kezelés minimális helyigény. Az oldalasztal egészen egyszerűen elhajtható! Vége az oldalasztal komplikált le- és felszerelésének. A kappa 550 új elhajtó rendszere extra kategóriás kezelési komfortotot, és nem utolsó sorban értékes szabad területet biztosít az Ön műhelyében. Opcióként szállítható: Standard oldalasztal Oldalasztal szögrács-indexrendszerrel X-Roll oldalasztal Paralelogramma oldalasztal 7

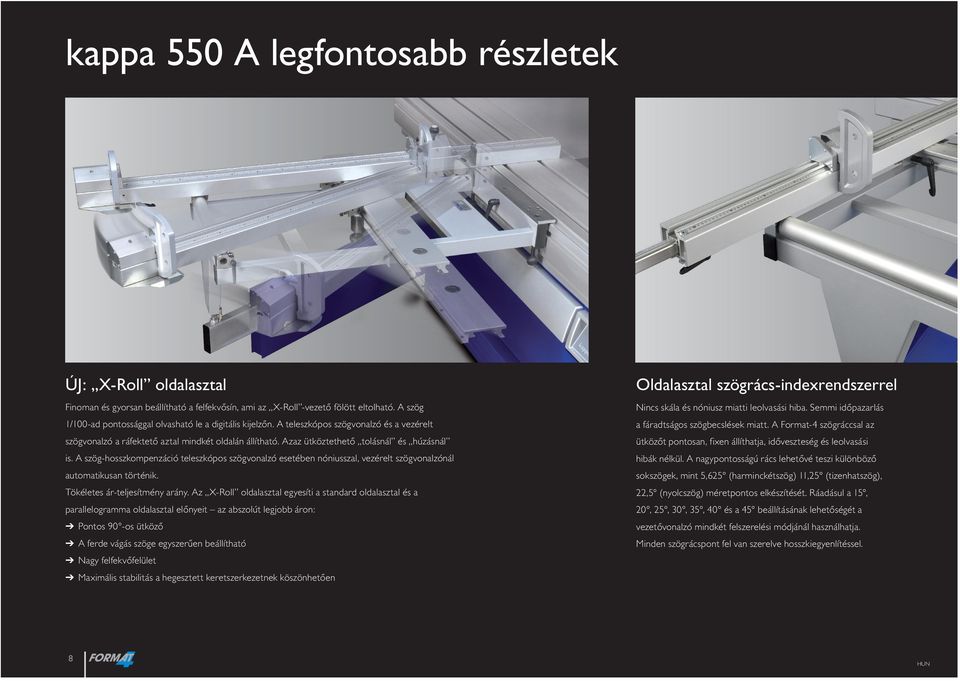

8 kappa 550 A legfontosabb részletek ÚJ : X-Roll oldalasztal Finoman és gyorsan beállítható a felfekvősín, ami az X-Roll -vezető fölött eltolható. A szög 1/100-ad pontossággal olvasható le a digitális kijelzőn. A teleszkópos szögvonalzó és a vezérelt szögvonalzó a ráfektető aztal mindkét oldalán állítható. Azaz ütköztethető tolásnál és húzásnál is. A szög-hosszkompenzáció teleszkópos szögvonalzó esetében nóniusszal, vezérelt szögvonalzónál automatikusan történik. Tökéletes ár-teljesítmény arány. Az X-Roll oldalasztal egyesíti a standard oldalasztal és a parallelogramma oldalasztal előnyeit az abszolút legjobb áron: Pontos 90 -os ütköző A ferde vágás szöge egyszerűen beállítható Nagy felfekvőfelület Maximális stabilitás a hegesztett keretszerkezetnek köszönhetően Oldalasztal szögrács-indexrendszerrel Nincs skála és nóniusz miatti leolvasási hiba. Semmi időpazarlás a fáradtságos szögbecslések miatt. A Format-4 szögráccsal az ütközőt pontosan, fixen állíthatja, időveszteség és leolvasási hibák nélkül. A nagypontosságú rács lehetővé teszi különböző sokszögek, mint 5,625 (harminckétszög) 11,25 (tizenhatszög), 22,5 (nyolcszög) méretpontos elkészítését. Ráadásul a 15, 20, 25, 30, 35, 40 és a 45 beállításának lehetőségét a vezetővonalzó mindkét felszerelési módjánál használhatja. Minden szögrácspont fel van szerelve hosszkiegyenlítéssel. 8

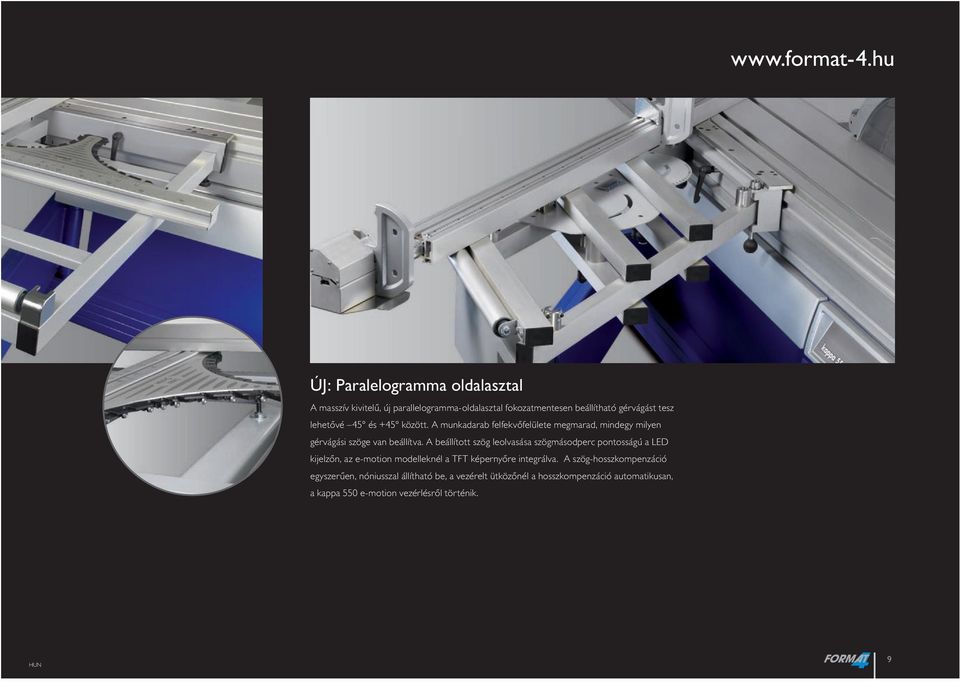

9 ÚJ : Paralelogramma oldalasztal A masszív kivitelű, új parallelogramma-oldalasztal fokozatmentesen beállítható gérvágást tesz lehetővé 45 és +45 között. A munkadarab felfekvőfelülete megmarad, mindegy milyen gérvágási szöge van beállítva. A beállított szög leolvasása szögmásodperc pontosságú a LED kijelzőn, az e-motion modelleknél a TFT képernyőre integrálva. A szög-hosszkompenzáció egyszerűen, nóniusszal állítható be, a vezérelt ütközőnél a hosszkompenzáció automatikusan, a kappa 550 e-motion vezérlésről történik. 9

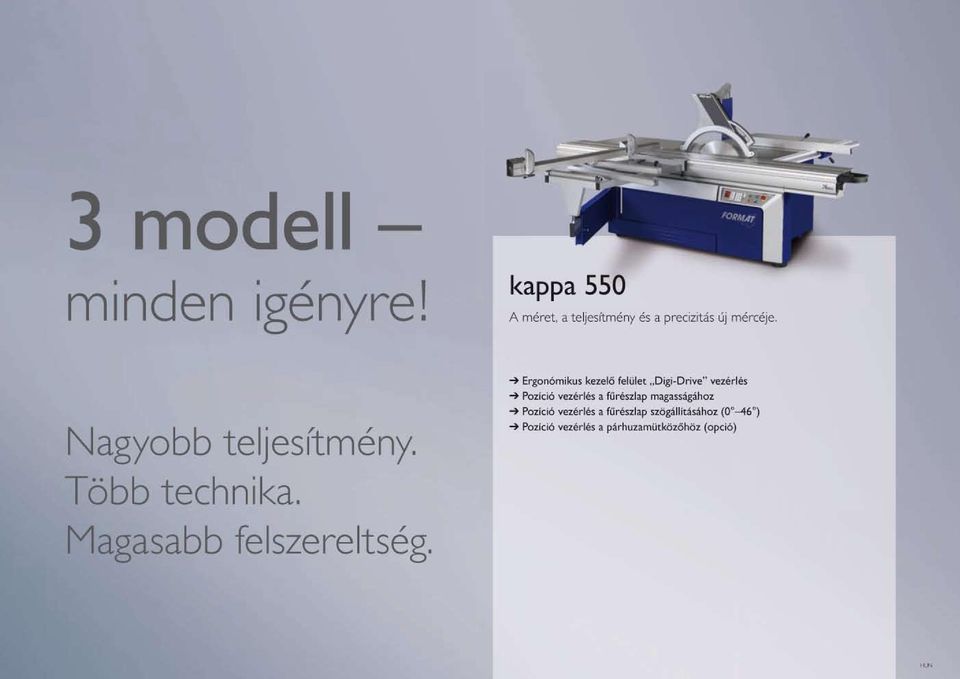

10

11

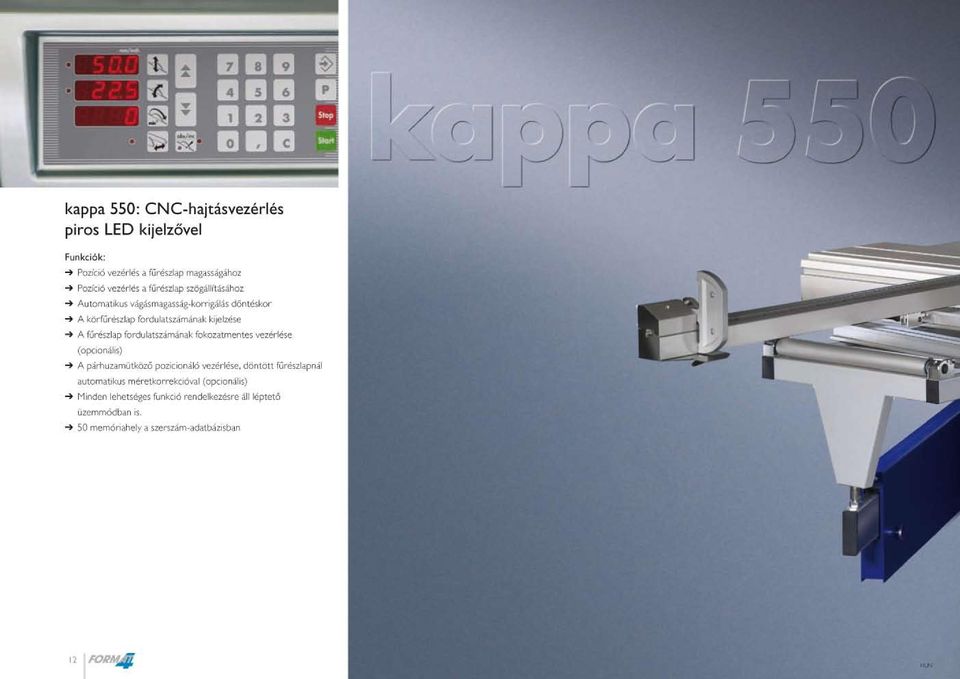

12

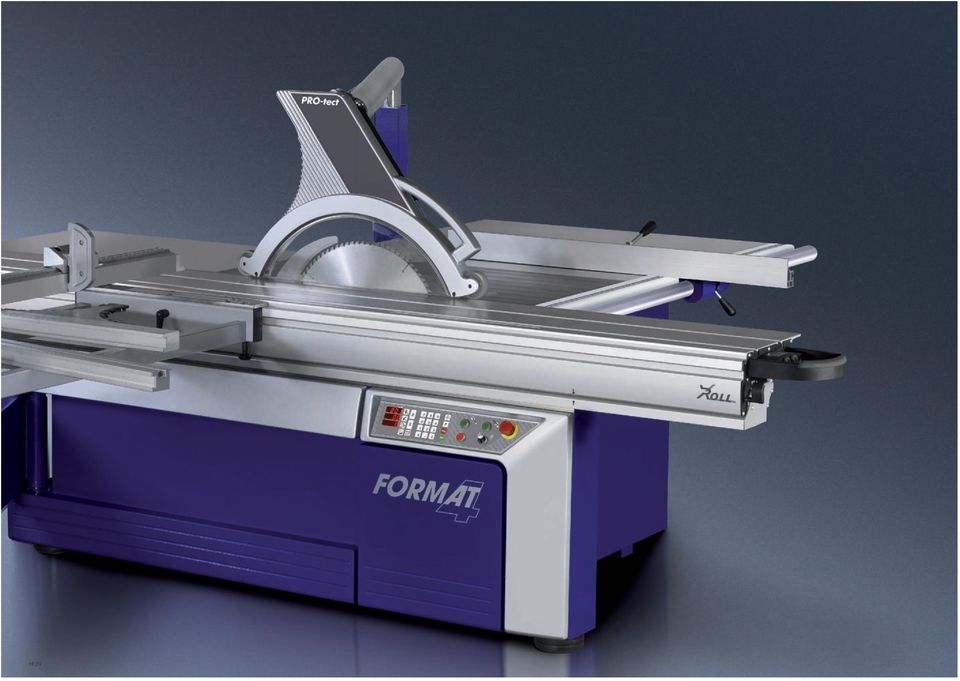

13

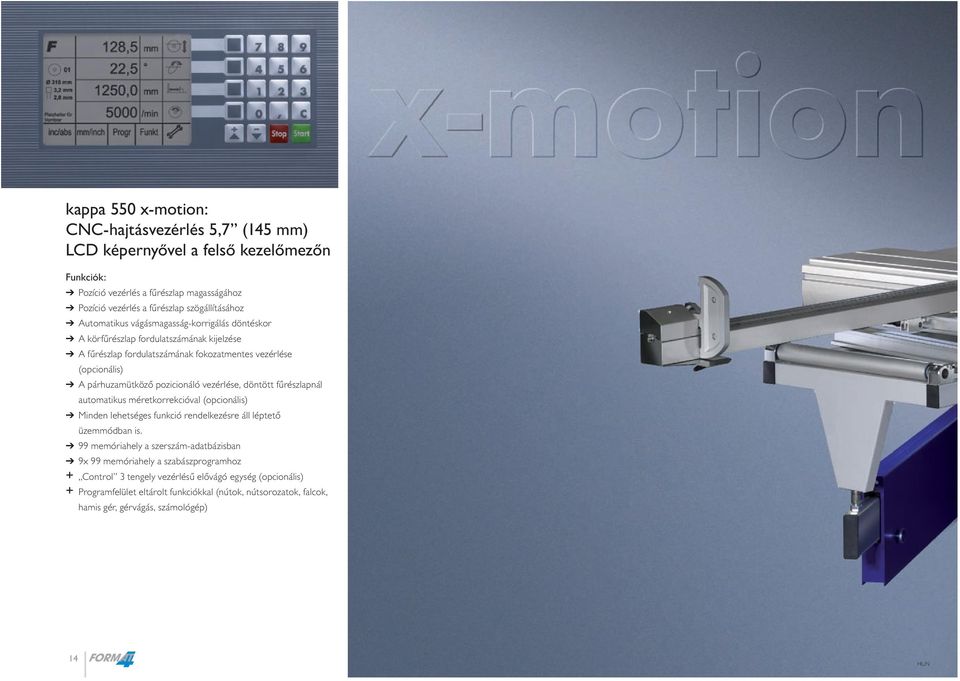

14 kappa 550 x-motion: CNC-hajtásvezérlés 5,7 (145 mm) LCD képernyővel a felső kezelőmezőn Funkciók : Pozíció vezérlés a fűrészlap magasságához Pozíció vezérlés a fűrészlap szögállításához Automatikus vágásmagasság-korrigálás döntéskor A körfűrészlap fordulatszámának kijelzése A fűrészlap fordulatszámának fokozatmentes vezérlése ( opcionális ) A párhuzamütköző pozicionáló vezérlése, döntött fűrészlapnál automatikus méretkorrekcióval ( opcionális ) Minden lehetséges funkció rendelkezésre áll léptető üzemmódban is. 99 memóriahely a szerszám-adatbázisban 9x 99 memóriahely a szabászprogramhoz + Control 3 tengely vezérlésű elővágó egység ( opcionális ) + Programfelület eltárolt funkciókkal (nútok, nútsorozatok, falcok, hamis gér, gérvágás, számológép) 14

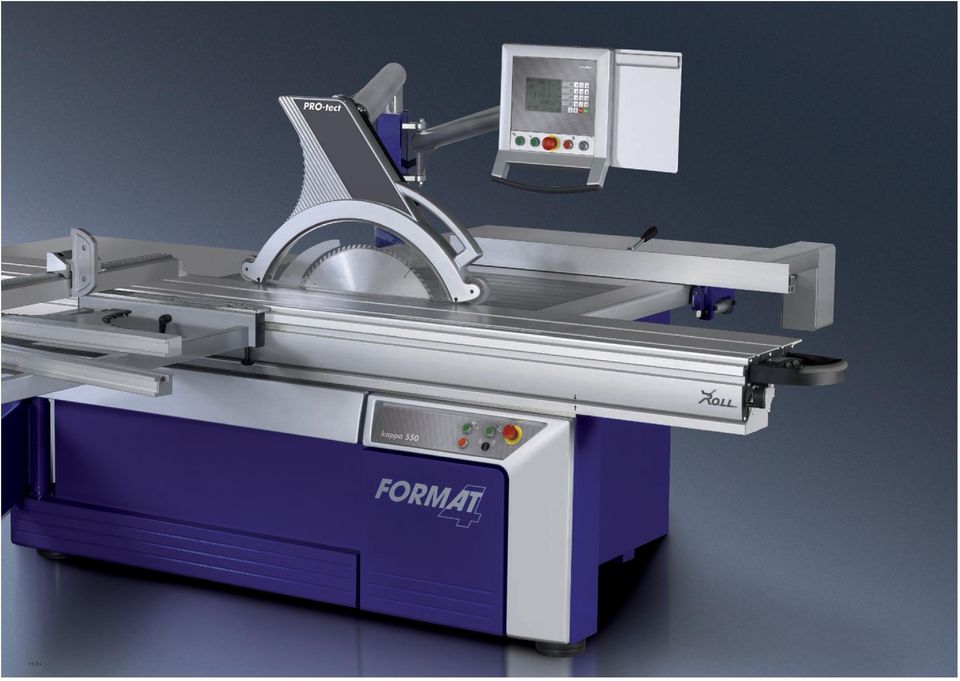

15

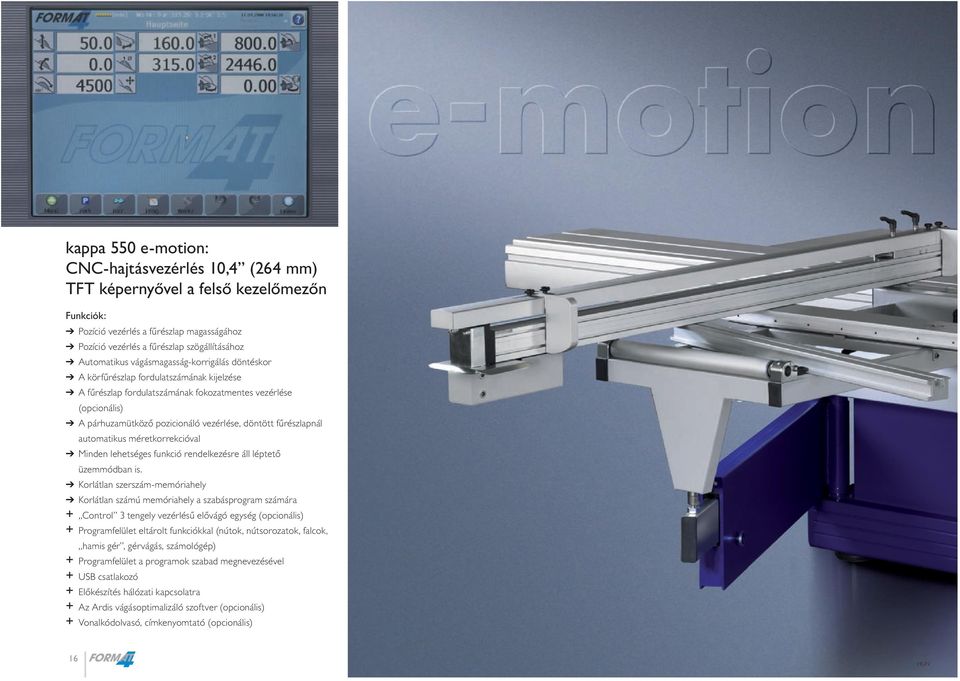

16 kappa 550 e-motion: CNC-hajtásvezérlés 10,4 (264 mm) TFT képernyővel a felső kezelőmezőn Funkciók : Pozíció vezérlés a fűrészlap magasságához Pozíció vezérlés a fűrészlap szögállításához Automatikus vágásmagasság-korrigálás döntéskor A körfűrészlap fordulatszámának kijelzése A fűrészlap fordulatszámának fokozatmentes vezérlése ( opcionális ) A párhuzamütköző pozicionáló vezérlése, döntött fűrészlapnál automatikus méretkorrekcióval Minden lehetséges funkció rendelkezésre áll léptető üzemmódban is. Korlátlan szerszám-memóriahely Korlátlan számú memóriahely a szabásprogram számára + Control 3 tengely vezérlésű elővágó egység ( opcionális ) + Programfelület eltárolt funkciókkal (nútok, nútsorozatok, falcok, hamis gér, gérvágás, számológép) + Programfelület a programok szabad megnevezésével + USB csatlakozó + Előkészítés hálózati kapcsolatra + Az Ardis vágásoptimalizáló szoftver ( opcionális ) + Vonalkódolvasó, címkenyomtató ( opcionális ) 16

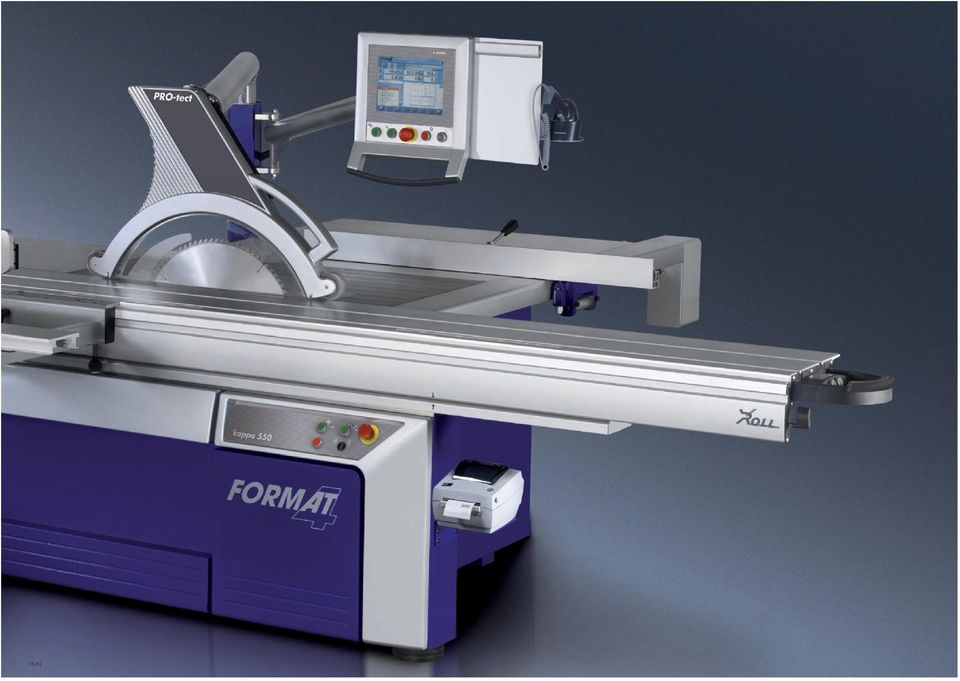

17

18

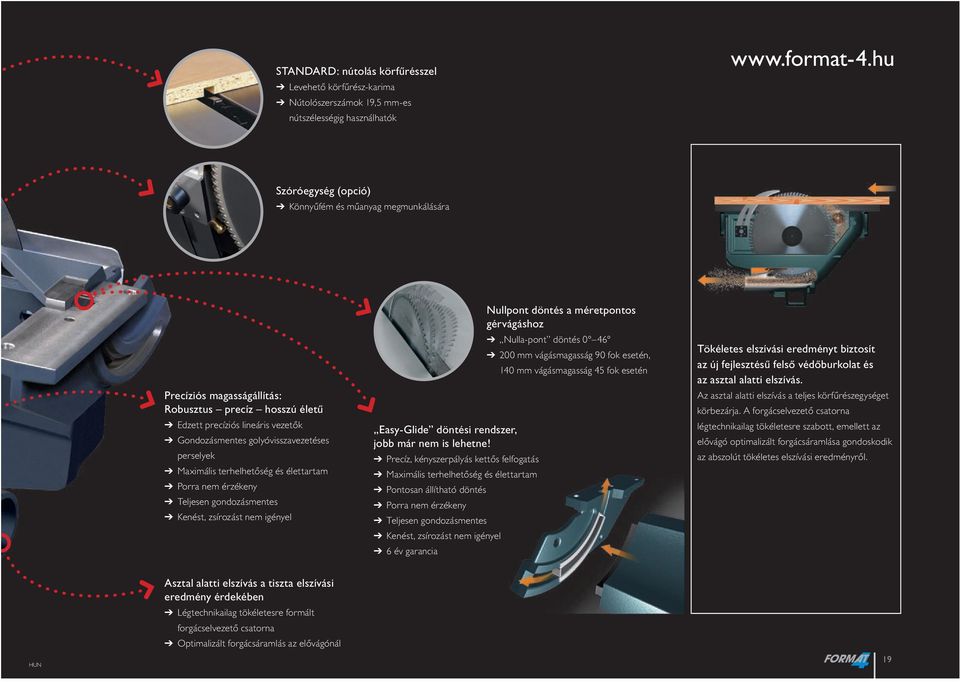

19 STANDARD: nútolás körfűrésszel Levehető körfűrész-karima Nútolószerszámok 19,5 mm-es nútszélességig használhatók Szóróegység ( opció ) Könnyűfém és műanyag megmunkálására Precíziós magasságállítás : Robusztus precíz hosszú életű Edzett precíziós lineáris vezetők Gondozásmentes golyóvisszavezetéses perselyek Maximális terhelhetőség és élettartam Porra nem érzékeny Teljesen gondozásmentes Kenést, zsírozást nem igényel Easy-Glide döntési rendszer, jobb már nem is lehetne! Precíz, kényszerpályás kettős felfogatás Maximális terhelhetőség és élettartam Pontosan állítható döntés Porra nem érzékeny Teljesen gondozásmentes Kenést, zsírozást nem igényel 6 év garancia Nullpont döntés a méretpontos gérvágáshoz Nulla-pont döntés mm vágásmagasság 90 fok esetén, 140 mm vágásmagasság 45 fok esetén Tökéletes elszívási eredményt biztosít az új fejlesztésű felső védőburkolat és az asztal alatti elszívás. Az asztal alatti elszívás a teljes körfűrészegységet körbezárja. A forgácselvezető csatorna légtechnikailag tökéletesre szabott, emellett az elővágó optimalizált forgácsáramlása gondoskodik az abszolút tökéletes elszívási eredményről. Asztal alatti elszívás a tiszta elszívási eredmény érdekében Légtechnikailag tökéletesre formált forgácselvezető csatorna Optimalizált forgácsáramlás az elővágónál 19

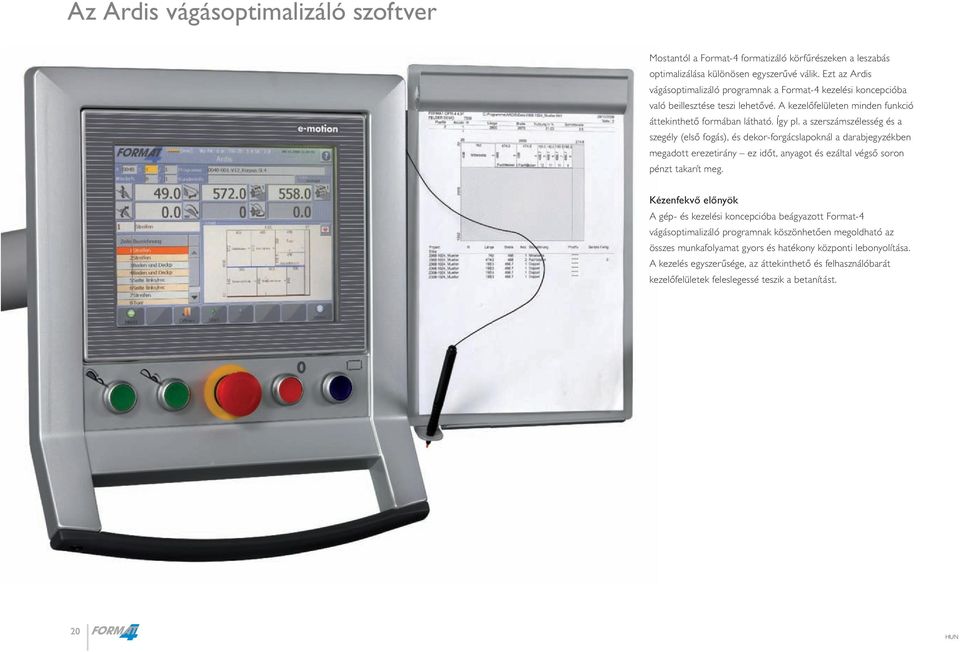

20 Az Ardis vágásoptimalizáló szoftver Mostantól a Format-4 formatizáló körfűrészeken a leszabás optimalizálása különösen egyszerűvé válik. Ezt az Ardis vágásoptimalizáló programnak a Format-4 kezelési koncepcióba való beillesztése teszi lehetővé. A kezelőfelületen minden funkció áttekinthető formában látható. Így pl. a szerszámszélesség és a szegély (első fogás), és dekor-forgácslapoknál a darabjegyzékben megadott erezetirány ez időt, anyagot és ezáltal végső soron pénzt takarít meg. Kézenfekvő előnyök A gép- és kezelési koncepcióba beágyazott Format-4 vágásoptimalizáló programnak köszönhetően megoldható az összes munkafolyamat gyors és hatékony központi lebonyolítása. A kezelés egyszerűsége, az áttekinthető és felhasználóbarát kezelőfelületek feleslegessé teszik a betanítást. 20

21 Vágásoptimalizálás mindössze 3 lépésben! 1. lépés: Darabjegyzék bevitele vagy átmásolása az 1. táblázatba 1 2. lépés: Rendelkezésre álló alapanyagok megadása 3. lépés: Optimalizálás, nyomtatás és megmunkálás 2 3 Címkenyomtató A címkenyomtató nem csak az egyes munkadarabok feliratozásáról gondoskodik, hanem lehetővé teszi a racionális további feldolgozást is. Így pl. a CNCmegmunkálóközponton és az éllezáró gépen végzett következő műveletek programjai egészen egyszerűen átvehetők a vonalkódolvasóról. A címkenyomtatóval értékes termelési időt takarít meg és növeli termelékenységét, javítja a minőséget és ezáltal a jövedelmezőséget.

22 Hálózatba kötött műhelyek Rendkívül termelékenység-növelés a Flash 3D és a hálózatba kötött Format-4 gépek segítségével! Ardis Adatátvitel az Ardis szoftverbe Adatátvitel a formatizáló körfűrészre Adatátvitel a címkenyomtatóra Tervezés Flash 3D segítségével Elegendő mindössze néhány paramétert a Flash 3D -ben megadni, és minimális idő alatt elkészül az egyéni bútortest terve, a lehető legprofesszionálisabban, pl. közvetlenül az értékesítési tárgyalás során. A Flash 3D automatikusan generálja az adatokat a következő felhasználásokhoz: Bemutató Kialakítás Kalkuláció Termelés (CNC és éllezáró gép) Szabásoptimalizálás Ardis segítségével Mostantól a Format-4 formatizáló körfűrészeken a leszabás optimalizálása különösen egyszerűvé válik. Ezt az ARDIS vágásoptimalizáló programnak a Format-4 kezelési koncepcióba való beillesztése teszi lehetővé. A kezelőfelületen minden funkció áttekinthető formában látható. Így pl. a szerszámszélesség és a szegély (első fogás), és dekor-forgácslapoknál a darabjegyzékben megadott erezetirány ez időt, anyagot és ezáltal végső soron pénzt takarít meg. Leszabás és formatizáló vágás Az optimalizált termelési adatok a munkaelőkészítésről hálózaton érkeznek a formatizáló körfűrészre. A munkafolyamatot a formatizáló körfűrész TFT-képernyője jeleníti meg. Az ütközők és a vágási szögek pozícionálása automatikus. A rendszer a CNC és az éllezáró gép számára minden munkadarabhoz nyomtat egy vonalkódos címkét a további megmunkáláshoz.

23 Napjaink asztalosipara: minden gép hálózatba van kötve Használja ki a további termelékenység-növelési potenciált és kösse össze munkaelőkészítés Flash 3D és Wood-Flash szoftverét a műhely formatizáló körfűrészével, CNC gépével és éllezáró gépével Adatbeolvasás vonalkódolvasóval CNC-megmunkálás A vonalkódot a CNC gépen beolvasva betöltődik a megfelelő program. Ezt a folyamatot az információtechnológiai szaknyelv adatátvételnek nevezi. Az adatátvétel csökkenti a hibaforrások számát, és így hozzájárul a minőségbiztosításhoz minden egyes megmunkálandó munkadarab minőségi termék lesz. Éllezárás A címke grafikus formában tartalmazza az információt, hogy a munkadarab melyik oldalára milyen fajtájú és milyen vastagságú éllezáró kerül, ez ismét értékes termelési időt takarít meg! Kész munkadarab szenzációsan rövid gyártási idő alatt Az adathálózatba kötött Format-4 gépekkel elérhető termelékenység-növelés szenzációs, bármilyen bonyolult munkadarabról legyen is szó. Tény, hogy bármely munkadarabnál a Format-4 géppark alkalmazásával a gyártási idő jelentősen csökken.

24 24

25 Tolóasztalok mesterdarabja. Könnyed futás mellett utolérhetetlen precízió. Az ideálisan méretezett és a lehető legnagyobb igénybevételre tervezett masszív alu-formatizálótolóasztal az X-Roll-on lebeg. Az X-Roll a Format-4 formatizáló tolóasztalok legújabb fejlesztése, mely a legkorszerűbb vezetési technológiát képviseli. A görgők x-alakú ( X-Roll ) elhelyezkedésének jóvoltából, a fellépő nyomásterhelés optimálisan oszlik el minden irányban. Az acélgörgők az edzett és csiszolt vezetőfelületre lineárisan fekszenek fel, ez garantálja az utolérhetetlen precíziót és könnyed futást. Az X-Roll biztosítja Önnek azt a minőséget és pontosságot, amelyet Ön az új formatizáló körfűrészétől joggal elvár. És még egy további ok, hogy a Format-4 válassza: az X-Roll megbízhatóságát a 6 év GARANCIA is bizonyítja. Új, ergonómikus fogantyú. Kívánságra : A bekapcsoló gombok a fő- és elővágó számára tökéletesen helyezkednek el. Minden ezen múlik: Extrém hosszú élettartamú, könnyed futású vezető r endszer. Nem lép fel pontterhelés a görgős vezetésnek köszönhetően. Poreltávolító konstrukciójú a vezetőrendszer, ezáltal pormentes, tiszta a vezetőpálya. A vezetőfelületek edzettek, csiszoltak. 6 év garancia : az X-Roll -ra, a Format-4 formatizáló asztalvezetésére. Hosszú élettartam Hosszú élettartamúak a vezetők a Format-4 lineáris vezetőrendszerénél. A görgős megvezetésnek köszönhetően nincs pontterhelés! Stabilitás Teljes ellenállás a vetemedéssel szemben, a szilárd konstrukciónak köszönhetően. Porvédelem Védelem a portól a 12 ponton érintkező keféknek hála 4 törlőkefe 8 db portörlő lapka Karbantartásmentes Karbantartásmentes és porvédett a kétoldalt-belül elhelyezett vezetőpályáknak köszönhetően. 25

26 Párhuzamütköző A párhuzamvonalzó megvezetése a körfűrészasztalon, a köracélvezető mentén könnyed, szinte lebegő. Az egykezes gyorsrögzítő és a finombeállítás biztosítja a párhuzamvonalzó gyors és pontos beállítását a kívánt méretre. Az alumíniumvonalzó a munkadarab jobb megvezetése érdekében hossz irányban elcsúsztatható, vagy keskeny munkadarab dőlt fűrészlappal történő megmunkálása esetén fekvő pozícióba helyezhető. A digitális kijelző minden helyzetben tökéletesen leolvasható. A párhuzamvonalzó digitális kijelzővel szerelhető fel. A tökéletesen integrált elektronika lehetővé teszi a kijelző 90 fokban történő elforgatását. Így az a párhuzamvonalzó bármely pozíciójában a kezelőoldalról tökéletesen leolvasható. A készülék olyan kiegészítő funkciói, mint pl. a láncméret, a beállítási lehetőségek jelentősen megkönnyíthetik az Ön napi munkáját. Digitális kijelző a párhuzamütközőhöz, automatikus méretkompenzáció döntött fűrészlap esetén Hasznos alapfunkciók A körfűrészasztalon jól áttekinthető méretskála található, amely az asztalról könnyedén hátrabillenthető párhuzamvonalzó pontos beállítását teszi lehetővé. További jellemzők : Jól leolvasható értékek az erős fényű, piros LED-kijelzőnek köszönhetően Mivel az áramellátás csatlakozik a géphez, nincs szükség elemre A vonalzó álló ill. fekvő helyzetének automatikus felismerése A körfűrészlap fogszélességének méretkompenzációja Standard asztalskála Standard finombeállítás 26

27 Pozíció vezérlés a párhuzamütközőhöz A párhuzamütköző pozicionálása elektromotorral, a körfűrészasztalba pormentesen integrált golyóvisszavezetéses orsóval történik. A 1/10 mm-es pontosság, a nagy mozgatási sebesség, valamint a párhuzamütköző, a fűrészlap-magasság és a fűrészlap-döntés egyidejű pozicionálása biztosítja a precizitást és értékes munkaidőt takarít meg. Automatikus méretkorrekció fekvő vezetővonalzónál A párhuzamütköző parkolási helyzete Nincs ütközés a fűrészlappal, mert a szerszámadatbázis és a pozicionáló vezérlés össze van hangolva A párhuzamütköző a teljes vágásszélességen lehajtható 27

28 Oldalasztal. A munkadarab görgővel felszerelt oldalasztal optimálisan méretezett. A 8-szoros csapágyazású görgők extrém finom futást biztosítanak, akár maximális terhelés mellett is ÚJ : Teleszkópos ütköző A teleszkópütköző lehetővé teszi a vágást 3200 mm-ig, így Ön már alapfelszereltségben megkapja a csúcskategória technikáját és komfortját. A kezelési oldalra néző skála és az ütközőpofán található leolvasó optika biztosítja a precíz beállítást. Tizedmilliméteres pontosság, digitálisan Kívánságra felszereljük a Format-4-et a teleszkópos ütközőbe beépített formatervezett digitális kijelzővel, amely tizedes pontossággal mutatja a beállítási értéket. Az olyan kiegészítő funkciók, mint pl. a finomállítás ill. a láncméret beéllításának használata jelentősen megkönnyíthetik a napi munkáját. 90 -os garancia A teleszkópos szögvonalzó csupán egyetlen mozdulattal rögzíthető a 90 -os helyzetben. A derékszög ismétlési pontosságáról az oldalasztalba integrált bajonettzár gondoskodik. 28

29 ÚJ : Vezérelt szögvonalzó Az e-motion modellek felszerelhetők az új, vezérelt szögvonalzóval. A mindkét oldalon használható, vezérelt szögvonalzó 2 ütközőpofával van felszerelve, a maximális beállítási hossz 3400 mm. A teleszkóprész néhány kézmozdulattal levehető és hozzájárul a helymegtakarításhoz. A beállított gérvágási szögtől függően a hosszkompenzáció automatikusan megtörténik. 29

30 Részletek, melyek magukkal ragadnak! Szóróegység A lágy fémek megmunkálásához a Format-4 folyadékfecskendezővel szerelhető fel. A folyadéktartályból nagy teljesítményű kenőolaj kerül a csővezetékeken keresztül a fűrészlapnál lévő porlasztócsúcshoz, majd közvetlen a fűrészlapra. ÚJ : Pneumatikus nyomógerenda A két nyomószegmens (1 2, 1 2) külön vezérelhető. A rögzítési hossz 3000 mm, a rögzítőmagasság 80 mm. Különösen alkalmas hosszú és vékony anyagokhoz, mint pl. a furnérok

31 Ipari felső védőburkolat és elszívóberendezés A Format-4 ipari felső védőburkolatát a géphez tervezték. Egyszerű és kényelmes kezelni. Egy kézmozdulattal kilazítható és elhajtható a géptől. Az elszívóburkolat mindig automatikusan igazodik a munkadarabhoz, ezáltal optimális munkavédelmet, és elszívást nyújt. Maximális vágásmagasság esetén a fűrészlap közepétől az elszívócső állványáig is legalább 850 mm távolság áll rendelkezésére. A vágásmagasság és a fűrészlap átmérőjétől függően elérheti akár az 1060 mm-t. Ezáltal hosszú elemek (mint pl.: konyhai munkalapok) köny nyen vághatóak. Tökéletes elszívási eredményt biztosít az új fejlesztésű felső védőburkolat és az asztal alatti elszívás. A markáns formatervezésű felső védőburkolat magassága lineáris vezetékkel könnyen állítható. A forgácsot a védőburkolatról rövid elszívótömlő vezeti az elszívócsőhöz. Távkioldás Kívánságra a kappa 550 felszerelhető távkioldással is. Ezáltal a védőburkolat fáradság nélkül és kényelmesen elforgatható a gép elülső oldalán állva mm-es 31

32 Tartozék Szögvonalzó a tolóasztalon A szögvonalzó +45 és 45 fok között a formatizáló asztalba integrált szögskála mentén állítható be a ferde vágásokhoz. A szerszám nélküli gyors szerelést szolgálja a T-horony és a formatizáló asztal oldalsó felfogója. A kezelőoldalon lévő skála és az ütközőbpofákba épített leolvasó optika pontos beállítást biztosít 1100/2050 mm hosszúságig Az ütközőpofán egy kis orr található. Ez belenyúlik a szögvonalzó mentén kialakított horonyba. Ezáltal bármilyen gérbevágott, hegyes végű, szögbe fűrészelt munkadarab optimálisan hozzáilleszthető az ütközőpofához. A skálája lehetővé teszi a kívánt beállítási értékek kényelmes és pontos leolvasását egészen 2000 mm-ig. Az oldalfogantyú gyorsan, bármely pozícióban felszerelhető a tolóasztalra. 32

33 Az elektronikus duplavágás -gérvonalzó , A lapszabászgépen történő napi munka során a Format-4 szabadalmaztatott eletronikus duplavágás-gérvonalzója hasznos segítség. Lehetővé teszi különböző szélességű munkadarabok ferde vágását tetszőleges szögben. Ön beírja az A és a B munkadarab szélességét. Majd megadja szükséges szögértéket. Az eszközbe épített számológép pedig kiszámítja a vágási szögeket. Az eredmény szögperc pontossággal megjelenik a kijelzőn, majd csupán be kell állítania az elektronikus duplavágás -gérvonalzót a kapott értékre és Ön azonnal kezdheti a munkát. Az eredmény hajszálpontos lesz. Az ütköző pofák a vonalzón 1350 mm hosszú skála mentén állíthatók be. Minden beállított szöghöz rendelkezésre állnak a Nonius-skála szerinti hosszkompenzációk, hogy a szögvágásoknál a pontos munkadarabhosszak beállíthatóak legyenek. 33

34 Tartozék Pontos méretre vágás, valamint párhuzamvágás érhető el a formatizáló asztal alkalmazásával! Szélező vágás Méretre vágás Párhuzamütköző a formatizáló tolóasztalhoz Ideális kiegészítő, ha Ön a formatizáló asztalon kíván párhuzamot vágni. Segítségével a formatizálóasztal és az oldalasztal nagy felülete, a munkadarab felfektetésére nagyon jól kihasználható. A párhuzamütközővel beállítható a munkadarab pontos mérete. A párhuzamütköző a tolóasztalon rögzíthető. A beépítetett skálát mm között pontosan le tudja olvasni a nagyítólencse segítségével. Különösen sorozatos párhuzamvágásnál tud egyedül is, nagyon gyorsan dolgozni ennek az eszköznek a segítségével Kihúzható keret Oldalasztal teleszkópos kerettel és görgő a munkadarabnek 1750 x

35 Szállító- és szerelőkocsi az oldalasztalhoz A szállító- és szerelőkocsi segítségével az oldalasztal gyorsan, kényelmesen és erőfeszítés nélkül le- és felszerelhető. További pozitívum: az oldalasztal nem foglal helyet a műhelyben. Második alátámasztó asztal nagy lapok szabásához

36 Műszaki adatok kappa 550 kappa 550 x-motion kappa 550 e-motion POS Elektromos kialakítás 001 Motorfeszültség 3x 400 V S S S 002 Motorfeszültség 3x 230 V W W W 004 Motorfrekvencia 50 Hz S S S 005 Motorfrekvencia 60 Hz W W W 006 Motor 7,5 LE (5,5 kw) S1, 3 fordulatszám 3000/4000/5000 ford./perc S S S 007 Motor 10,0 LE (7,5 kw) S1, 3 fordulatszám 3000/4000/5000 ford./perc O O O 008 Motor 15,0 LE (11,0 kw) S1, 2 fordulatszám 2800/4000 ford/perc (3x 230 V-nál nem lehetséges) O O O 010 Csillag delta indítás S S S 017 Motor 7,5 LE (5,5 kw) S1, Fokozatmentes fordulatszám szabályozás ford./perc O O O 018 Motor 10,0 LE (7,5 kw) S1, Fokozatmentes fordulatszám szabályozás ford./perc (3x 230 V-nál nem lehetséges) O O O 012 Potenciálmentes csatlakozás az elszívás számára O O O 029 Elektromosság 3x 230 V, 60 Hz, a CSA irányvonal alapján O O O Körfűrészegység, meghajtás Körfűrészlap átmérő mm, Vágásmagasság max. 200 mm S S S 070 Körfűrészlap átmérő mm, Vágásmagasság max. 84 mm, EURO II védősisak konzolos burkolat helyett O - - Pozícióvezérléses magasságállítás S S S Pozícióvezérléses szögállítás 0 46 S S S 071 Szerszám fakk 5 szerszám számára, max. 400 mm átmérőig O O O Körfűrész aztalhosszabbítással, 1200 mm a fűrésztengely mögött, porfestett acél S S S 072 Körfűrész aztalhosszabbítással, 1620 mm a fűrésztengely mögött, eloxált alumínium O O O 073 Szóróegység könnyűfémek, valamint műanyagok megmunkálásához O O O 074 Classic elővágóegység, 1,1 kw, elővágólap Ø 120/125, max. 400 mmes fővágólappal kombinálva (fővágólap max. átmérője kiépített elővágó O O O mellett 500 mm) 075 Automatic elővégó egység. Magasságban automatikussan beállítódik, 1,1 kw, elővágó lapátmérő 120/125 mm, max. 400 mm-es laátmérővel O O O kombinálva (kiszerelt elővágó mellett max. 500 mm-es lapátmérő) 076 Control elővágóegység. 3 tengely irányú vezérlés (magaság, szélesség, oldalirányú állítás) valamint parkoló pozíció, 1,1 kw, elővágó lapátmérő 120 mm, max. 400 mm-es laátmérővel kombinálva, állítási tartomány - O O 3,0 3,8 mm, kiszerelt elővágó mellett max. 500 mm-es lapátmérő 077 Tárcsakészlet 22 mm tengelyátmérőjű elővágókhoz a 20 mm átmérőlyű helyett, Classic és Automatic elővágókhoz. W W W kappa 550 kappa 550 x-motion kappa 550 e-motion POS Vezérlés 020 kappa 550 vezérlés 3 értékes LED kijelzővel magasság, dőlésszög valamint a fordulatszám kijelzéséhez. Kezelőpult a gépvázon S kappa 550 x-motion vezérlés LCD érintőképernyős 5,7 (145 mm) kijelzővel, szemmagasságban elhelyezkedő kezelőpanelen - S kappa 550 e-motion vezérlés TFT színes kijelzőjű 10,4 (264 mm) érintőképernyős kijelzővel szemmagasságban, USB csatlakozó valamint - - S előkészítés hálózati csatlakozáshoz 026 Dugós csatlakozás a felső védőburkolat és a szemmegasságban lévő kezelőpanel leszereléséhez - O O 025 Kijelző átkapcsolása coll-ra W W W Védőberendezések 080 Konzolos védőburkolat, plexi 90 -os valamint szögvágásokhoz, munkatérből elhajtható S S S 081 Lábpedál a gépváz elülső oldalán a burkolat elhajtásához O O O Vásásszélesség a párhuzamvonalzóval 082 Vágásszélesség 1000 mm, porfestett acél S S Vágásszélesség 1250 mm, eloxált alumínium O O S 084 Vágásszélesség 1600 mm, eloxált alumínium O O - Párhuzamütköző finombeállítóval, ütközővonalzó hossza 1200 mm, lehajtható S S Digitális kijelző a párhuzamütközőhöz, automatikus méretkompenzáció döntött fűrészlap esetén O O Pozícióvezérelt párhuzamütköző digitális kijelzővel az ütközőn, vágásszélesség 1250 mm O Pozícióvezérelt párhuzamütköző digitális kijelzővel az ütközőn, vágásszélesség 1600 mm O Pozícióvezérelt párhuzamütköző digitális kijelzővel a kezelőpulton szemmagasságban, vágásszélesség 1250 mm - O S 089 Pozícióvezérelt párhuzamütköző digitális kijelzővel a kezelőpulton szemmagasságban, vágásszélesség 1600 mm - O O X-Roll vezetőrendszerű eloxált formatizáló tolóasztalok 131 Tolóasztal X-Roll, vágáshossza 2800 mm, Szélezőpapucs S S S 132 Tolóasztal X-Roll, vágáshossza 3200 mm, Szélezőpapucs O O O 133 Tolóasztal X-Roll, vágáshossza 3700 mm, Szélezőpapucs O O O 139 Indítógomb a tolóasztalban a fővágólapnak O O O 139A Indítógomb a tolóasztalban a fővágólapnak és elővágónak O O O 36

37 POS Oldalasztalok és hosszütközők kappa 550 kappa 550 x-motion kappa 550 e-motion 160 Oldalasztal 1250 x 650 mm S S S 163 Szögrács az oldalasztalra (csak a 160-al együtt) O O O 161 X-Roll oldalasztal 1250 x 650 mm, mozgatható sínnel valamint digitális szögérték kijelzővel O O O 162 Paralelogramma rendszerű oldalasztal 1250 x 650 mm digitális szögérték kijelzővel (3700 mm-es vágáshosszal nem lehetséges) O O O 164 Kihúzható keret munkadarab görgővel az oldalasztalhoz 500 mm (paralelogramma oldalasztallal nem lehetséges) O O O 165 Elhajtó egység az oldalasztalhoz hosszütközvel együtt, (csaka 72-es pozícióval) O O O 166 Hosszütköző 3200 mm, között forgatható, 2 ütközpofával S S S 167 Hosszütköző 3200 mm, két ütközőpofával, 1900 mm-ig digitális, 3200 mm-ig teleszkóposan állítható ütközőpofa analóg leolvashatóság O O O 168 Hosszütköző 3200 mm, között forgatható, 2 digitális ütkőzvel O O O 169 Hosszütköző vezérelt ütközőpofákkal, mozgástér mm, levehető teleszkóphosszabbítás 3400 mm-es vágásszélességig a 2. ütközőpofával (160-as pozícióval nem lehetséges) - - O C A C B B A Csomagolás IPPC alőírásoknak megfelelő hőkezelt palettákon W W S Konténeres előkészítés kappa 550, paletta 2100 x 1500 mm O O O Formatizáló vágáshossz A mm B mm C mm 2800 mm (1604/1954) 1900 (3200) 3200 mm (1604/1954) 1900 (3200) 3700 mm (1604/1954) 1900 (3200) e-motion 6344/7144/ / (3200) Kiegészítő az ARDIS-hoz (kappa 550 e-motion) Postprocesszor az Ardis szoftverből Format-4 körfűrészen feldolgozható adatok generálására Format-4 vágásoptimalizáló Opti-4 készítette az Ardis posztprocesszorral együtt az alábbi funkciókkal: Fűrészlap vastagság beállítható, 100 érték a darablistán, Laponkénti szélezési méret beállítható, Vágástervek, darablista és táblalista kinyomtatható, Nagyítási funkció a tábla előnézetéhez, 5 tábla az optimalizáláshoz ( Az ár nem tartalmazza: a szoftver telepítését és beüzemelését ) Thermoetikett nyomtató etikett adagolóval, gépvázon tartóval, valamint integrált nyomtatószerverrel, kizárólag az ARDIS vágásoptimalizáló programmal valamint az etikettnyomtató szoftverrel ( ), hálózati csatlakoztatását, áramellátását a nyomtatónak ( V, Hz) valamint annak installációját az ár nem tartalmazza Szoftvermodul hálózaton keresztüli etikettnyomtatásra, a Format-4 Ardis Opti-4 vágásoptimalizáló szoftveréhez Barcode szkenner Gryphon D130 tartóval, kizárólag az Ardis vágásoptimalizálóval, szoftverrel a barcod-ok készítéséhez ( ) Szoftvermodul vonalkódok létrehozására a Format-4 Ardis Opti-4 vágásoptimalizáló szoftveréhez A Format-4 faipari gépeket Európa legjelentősebb intézetei vizsgálják be. A gépeket az adott országban előírt biztonsági felszereltséggel, a megfelelő védőberendezésekkel szállítják ki. A képek részben többletfelszereléssel ill. opcionális tartozékokkal ábrázolják a berendezéseket, ezek az alapkivitelnek nem részei. A műszaki adatok változtatásának jogát fenntartjuk, az elírásokért és nyomdahibákért felelősséget nem vállalunk. Az adott alapfel- szereltség illetve az ár az érvényes árlistában található meg.. S= Alapfelszereltség, O= Egyedi felszereltség, felárért, W= Opció felár nélkül, Z= Feláras tartozék 37

38 kappa 30 kappa 40 kappa 40 x-motion dual 51 plan 51 Formatizáló körfűrész Formatizáló körfűrész Formatizáló körfűrész Egyengető-vastagoló gyalugép Egyengető gyalugép kappa 550 kappa 550 x-motion kappa 550 e-motion Prémium formatizáló körfűrész Prémium formatizáló körfűrész Prémium formatizáló körfűrész profit H20/H22/H24/H20 MT CNC-megmunkálóközpont perfect 610/710 Éllezáró gépek 38
